Tipo de producto	Lavavajillas
Marca	Hotpoint
Modelo	LFFA+ 8314 B EU
Capacidad	14 cubiertos estándar
Dimensiones (An. x Al. x Pr.)	60 x 85 x 60 cm
Presión de suministro de agua	0,05 - 1 MPa (0,5 - 10 bar)
Tensión de alimentación	220 - 240 V ~ 50 Hz
Potencia total absorbida	1900 W (típico)
Programas de lavado	Intensivo, Normal, Diario 60', Remojo, Eco, Speed 25', Cristal, Bebé
Opciones	Salida diferida (1-24 h), Media carga, Pastillas Multifunción, Secado Super
Sistema de lavado	Brazos de lavado rotatorios superior e inferior
Sistema de filtrado	Filtro cilíndrico, vaso filtro, filtro inox (3 piezas)
Descalcificador de agua	Sí, con depósito de sal regenerante
Depósito de abrillantador	Sí, dosis ajustable (6 posiciones)
Seguridad antifugas	Dispositivo de corte de suministro de agua integrado
New Acqua Stop	En algunos modelos (protección adicional)
Tipo de instalación	Empotrable o libre, pies ajustables en altura
Ajuste de altura del cesto superior	Sí, 2 posiciones (alta/baja)
Bandejas abatibles	Sí, inclinación variable en el cesto superior
Ciclo Bebé	Sí, con estantes especiales para biberones y tetinas
Mantenimiento regular	Limpieza de filtros, brazos de lavado y filtro de entrada de agua

Preguntas frecuentes - LFFA+ 8314 B EU HOTPOINT

¿Cómo instalar correctamente el lavavajillas?

El aparato debe instalarse en un suelo plano y rígido. Compense las irregularidades atornillando o desatornillando las patas delanteras. Conecte el tubo de entrada de agua a un grifo de 3/4 de gas (agua fría o caliente máx. 60 °C) y el tubo de desagüe a una tubería de diámetro ≥ 4 cm, colocada entre 40 y 80 cm del suelo. Respete las normas eléctricas (enchufe con toma de tierra).

¿Cómo ajustar la dureza del agua?

Encienda el aparato, luego presione varios segundos la tecla P hasta escuchar un pitido. La pantalla muestra el nivel actual. Presione P para cambiar el nivel (1 a 5* según la tabla de dureza). Espere unos segundos para salir. El ajuste de fábrica es 3.

¿Qué hacer si el lavavajillas no arranca?

Verifique que el enchufe esté bien conectado, que la puerta esté cerrada correctamente (clic) y que la entrada de agua esté abierta. Apague y encienda el aparato después de un minuto. Si el piloto ON/OFF parpadea con un código A-6, abra el grifo y espere unos minutos.

¿Cómo limpiar los filtros?

Gire el filtro cilíndrico (C) en sentido antihorario para extraerlo. Presione las aletas del vaso filtro (B) para sacarlo. Quite el filtro inox (A). Límpielos con agua corriente con un cepillo no metálico. Vuelva a montar en orden inverso. No use nunca el lavavajillas sin filtros.

¿Qué sal usar y cuándo llenar el depósito?

Use sal regenerante especial para lavavajillas. Llene el depósito (aproximadamente 1 kg) cuando el piloto SAL se encienda o cuando el flotador verde ya no sea visible. Use el embudo suministrado, luego enjuague la tapa antes de enroscarla. Realice esta operación justo antes de un ciclo de lavado.

¿Cómo ajustar la dosis de abrillantador?

Con un destornillador, gire el dispositivo de ajuste (F) en el depósito de abrillantador. Las posiciones van de 1 a 6: si la vajilla presenta manchas, elija un número más bajo (1-3); si tiene gotas o manchas de cal, elija un número más alto (4-6). El ajuste de fábrica es 4.

¿Puedo usar pastillas multifunción?

Sí, si su modelo dispone de la opción Pastillas Multifunción. Seleccione esta opción después de elegir el programa. Las pastillas pueden reemplazar el detergente y el abrillantador, pero se recomienda mantener sal en el depósito. Consulte la tabla de programas para la compatibilidad.

¿Cómo programar una salida diferida?

Después de seleccionar el programa y las opciones, presione la tecla Salida diferida. Use la misma tecla para elegir el retardo (1 a 24 horas). Presione Marcha/Parada para confirmar. El piloto parpadea y luego se vuelve fijo. El programa comienza al final de la cuenta atrás.

¿Qué hacer en caso de alarma 'grifo cerrado' (código A-6)?

El aparato emite pitidos y el piloto ON/OFF parpadea mostrando A-6. Verifique que el grifo de agua esté abierto y que el tubo de entrada no esté doblado. Abra el grifo, espere unos minutos. Si el problema persiste, apague el aparato, abra el grifo, enciéndalo después de 20 segundos y reprograme.

¿Cómo mantener los brazos de lavado?

Desmonte regularmente los brazos de lavado para limpiar los orificios con un cepillo pequeño no metálico. El brazo superior se desenrosca girando el anillo de fijación en sentido antihorario. El brazo inferior se retira presionando las lengüetas laterales. Vuelva a montar colocando los orificios hacia arriba.

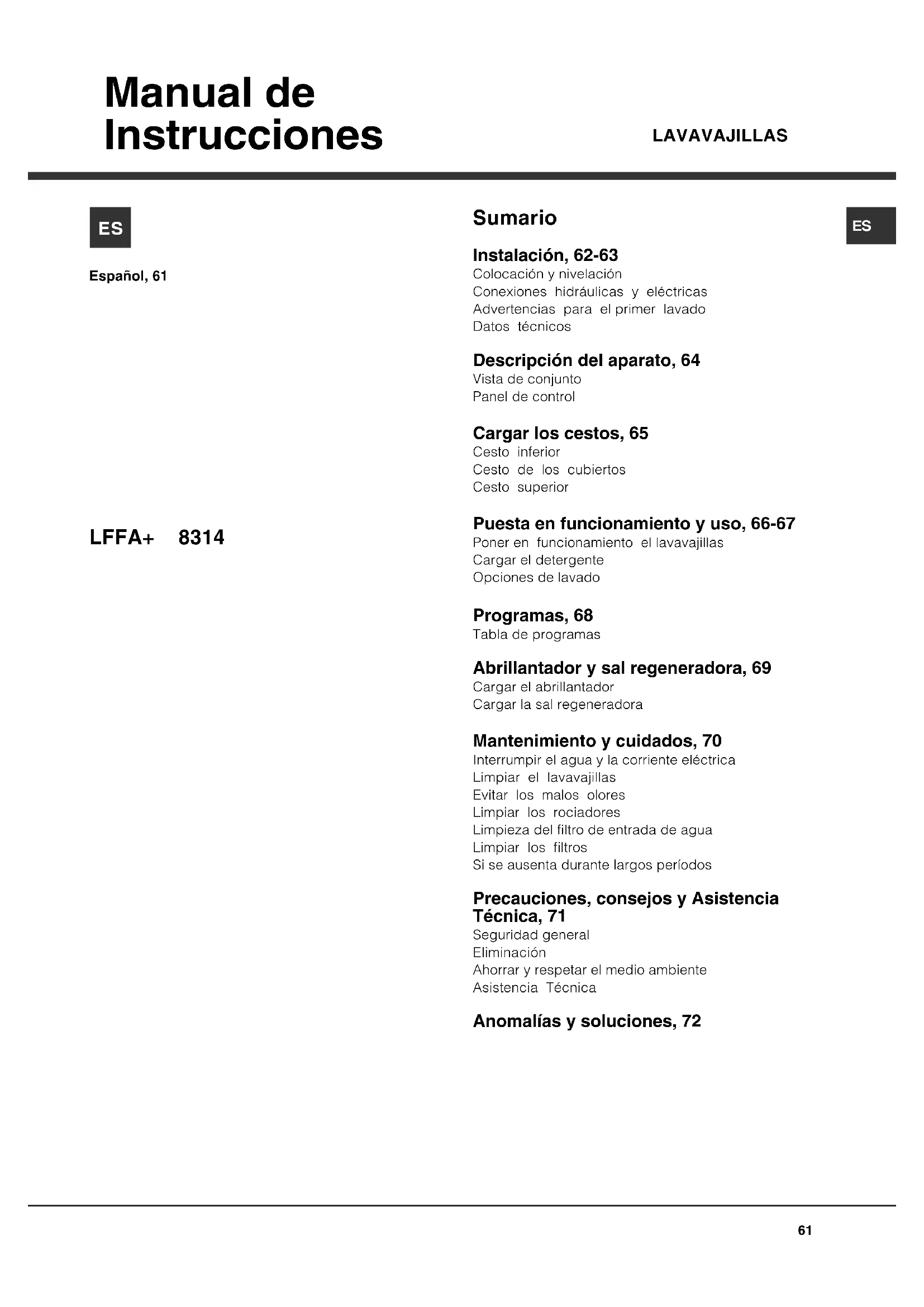

MANUAL DE USUARIO LFFA+ 8314 B EU HOTPOINT

El depósito del abrillantador debe llenarse:

Colocación y nivelación

Conexiones hidráulicas y eléctricas

Advertencias para el primer lavado

Datos técnicos

Descripción del aparato, 64

Vista de conjunto

Panel de control

Cargar los cestos, 65

Cesto inferior

Cesto de los cubiertos

Cesto superior

LFFA+ 8314

Puesta en funcionamiento y uso, 66-67

Poner en funcionamiento el lavavajillas

Cargar el detergente

Opciones de lavado

Programas, 68

Tabla de programas

Abrillantador y sal regeneradora, 69

Cargar el abrillantador

Cargar la sal regeneradora

Mantenimiento y cuidados, 70

Interrumpir el agua y la corriente eléctrica

Limpiar el lavavajillas

Evitar los malos olores

Limpiar los rociadores

Limpieza del filtro de entrada de agua

Limpiar los filtros

Si se ausenta durante largos periodos

Precauciones, consejos y Asistencia Técnica, 71

Seguridad general

Eliminación

Ahorrar y respetar el medio ambiente

Asistencia Técnica

Anomalías y soluciones, 72

ES

ES

Es importante conservar este manual para poder consultarlo en cualquier momento. En caso de venta, de cesión o de traslado, controle que permanezca junto con el aparato.

Lea atentamente las instrucciones: contienen información importante sobre la instalación, sobre el uso y sobre la seguridad. En caso de traslado, mantenga el aparato en posición vertical; si fuera necesario inclinarlo, hágalo hacia la parte posterior. Este aparato ha sido proyectado para uso doméstico y para aplicaciones similares, por ejemplo: - Áreas destinadas a cocina para el personal de tiendas, oficinas y otros ambientes de trabajo - Casas agrícolas - Uso por parte de clientes de hoteles, moteles y otros ambientes residenciales - Bed and breakfast.

Colocación y nivelación

1. Desembale el aparato y controle que no haya sufrido daños durante el transporte. Si estuviera dañado, no lo conecte y llame al revendedor.
2. Coloque el lavavajillas haciendo adherir los costados o la parte posterior a los muebles adyacentes o a la pared. El aparato también se puede empotrar bajo de una superficie de trabajo continua* (ver la hora de Montaje).
3. Coloque el lavavajillas sobre un piso plano y rígido. Compense las irregularidades desenroscando o enroscando las patas delanteras hasta que el aparato esté en posición horizontal. Una cuidadosa nivelación brinda estabilidad y evita vibraciones, ruidos y desplazamientos.
4. Para regular la altura de la pata posterior, accione el casquillo hexagonal rojo que se encuentra en la parte inferior frontal y central del lavavajillas, utilizando una llave de boca hexagonal con una abertura de 8 mm, girando en sentido horario para aumentar la altura y en sentido antihorario para disminuirla. (Ver la hoja de instrucciones para empotramiento anexada a la documentación).

Conexiones hidráulicas y eléctricas

La adaptación de las redes eléctricas e hidráulicas para la instalación debe ser realizada solo por personal especializado. El lavavajillas no se debe apoyar en los tubos ni en el cable de alimentación eléctrica. El aparato debe conectarse a la red de distribución de agua empleando tubos nuevos. No reutilice los tubos viejos.

Los tubos de energía y de descarga de agua y el cable de alimentación eléctrica se pueden orientar hacia la derecha o hacia la izquierda para permitir una mejor instalación.

Conexión del tubo de entrada de agua

• A una toma de agua fría: enrosque bien el tubo de entrada a un grifo con boca roscada de 3/4 de gas; antes de enroscarlo, haga correr agua hasta que salga limpia para que las impurezas que pudiera contener no obstruyan el aparato.
• A una toma de agua caliente: en el caso de una instalación centralizada de radiadores, el lavavajillas se puede alimentar con agua caliente de la red, cuando no supere una temperatura de 60 °C. Enrosque el tubo al grifo de la misma forma descrita para la toma de agua fría. Si la longitud del tubo de descarga no es la adecuada, diríjase a un negocio especializado o a un técnico autorizado (ver Asistencia Técnica). La presión del agua debe estar comprendida entre los valores indicados en la tabla de Datos Técnicos (ver al lado). Controle que en el tubo no haya pliegues ni estrangulaciones.

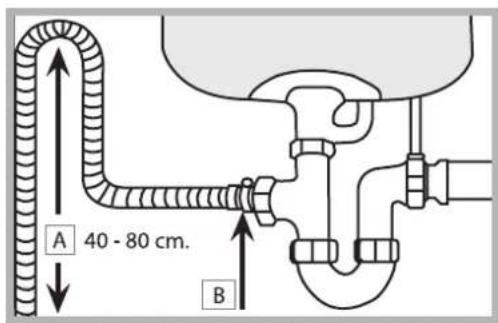

Conexión del tubo de descarga de agua

Conecte el tubo de descarga, sin plegarlo, a una tubería de descarga con un diámetro mínimo de 4 cm.

El tubo de descarga debe estar a una altura comprendida entre 40 y 80 cm del piso o de la superficie de apoyo del lavavajillas (A).

Antes de conectar el tubo de descarga del agua al sifón del lavabo, quite el tapón de plástico (B).

• Presente solo en algunos modelos.

Dispositivo de seguridad contra inundación

Para garantizar que no se produzcan inundaciones, el lavavajillas:

• posee un sistema que interrumpe la entrada de agua en el caso de anomalías o de pérdidas desde el interior.

Algunos modelos poseen un dispositivo adicional de seguridad New Acqua Stop, que los protege contra inundaciones aún en el caso de rotura del tubo de alimentación.

ATENCIÓN: ¡VOLTAJE PELIGROSO!

En ningún caso se debe tocar el tubo de carga de agua porque contiene partes conectadas a una fuente eléctrica.

Conexión eléctrica

Antes de introducir el enchufe en la toma de corriente, controle que:

• la toma posea conexión a tierra y que sea conforme con la ley;
• la toma sea capaz de soportar la energía máxima de potencia indicada en la placa de características ubicada en la contrapuerta (ver el capítulo Descripción del lavavajillas);
• la tensión de alimentación esté comprendida dentro de los valores indicados en la placa de características ubicada en la contrapuerta;
• la toma sea compatible con el enchufe del aparato. Si no es así, solicite la sustitución del enchufe a un técnico autorizado (ver Asistencia Técnica); no utilice prolongaciones ni tomas múltiples.

Una vez instalado el aparato, el cable de alimentación eléctrica y la toma de corriente deben ser fácilmente accesibles.

El cable no se debe plegar ni comprimir. Si el cable de alimentación está dañado, debe ser sustituido por el fabricante o por su servicio de asistencia técnica a fin de prevenir riesgos. (Ver Asistencia) La empresa declina toda responsabilidad cuando no se hayan respetado estas normas.

Cinta anticondensación*

Después de haber empotrado el lavavajillas, abra la puerta y pegue la cinta adhesiva transparente bajo la superficie de madera para protegerla de una posible condensación.

Advertencias para el primer lavado

Después de la instalación e inmediatamente antes del primer lavado, llene completamente de agua el depósito de sal y agregue aproximadamente 1 kg de sal (ver el capítulo Abrillantador y sal regeneradora): es normal que el agua se derrame. Seleccione el grado de dureza del agua (ver el capítulo Abrillantador y sal regeneradora). Después de la carga de sal, la luz indicadora de FALTA DE SAL se apaga.

Cuando no se llena el contenedor de sal, se puede dañar el ablandador de agua y el elemento que produce calor.

Datas tíncnicos
Dimensiones	ancho: 60 cm altura: 85 cm profundidad: 60 cm
Capacidad 14 cubiertos estándar
Presión del agua de alimentación	0,05 ÷ 1MPa (0,5 ÷ 10 bar) 7,25 – 145 psi
Tensión de alimentación	Ver la placá de característica
Potencia total absorbida	Ver la placá de característica
Fusible Ver la placá de característica
CE	Este aparato es conforme a las siguientes Directivas de la Comunidad: -2006/95/CEE del 16/01/2007 (Bajo Voltaje) y susesivas modificaciones; -89/336/CEE del 03/05/89 (Compatibility Electromagnética) y susesivas modificaciones. -97/17/CE (etiquetado) -2002/96/CE

• Presente sólo en algunos modelos.

Descripción del aparato

ES

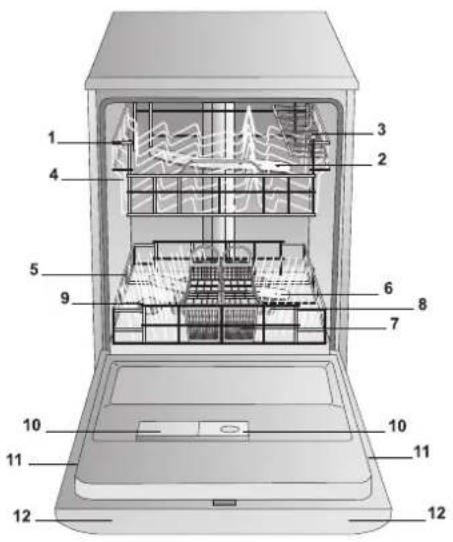

Vista de conjunto

1. Cesto superior
2. Rociador superior
3. Cestos adicionales
4. Regulador de la altura del cesto
5. Cesto inferior
6. Rociador inferior
7. Cesto para cubiertos
8. Filtro de lavado
9. Depósito de sal
10. Cubetas de detergente y depósito de abrillantador
11. Placa de características
12. Panel de control

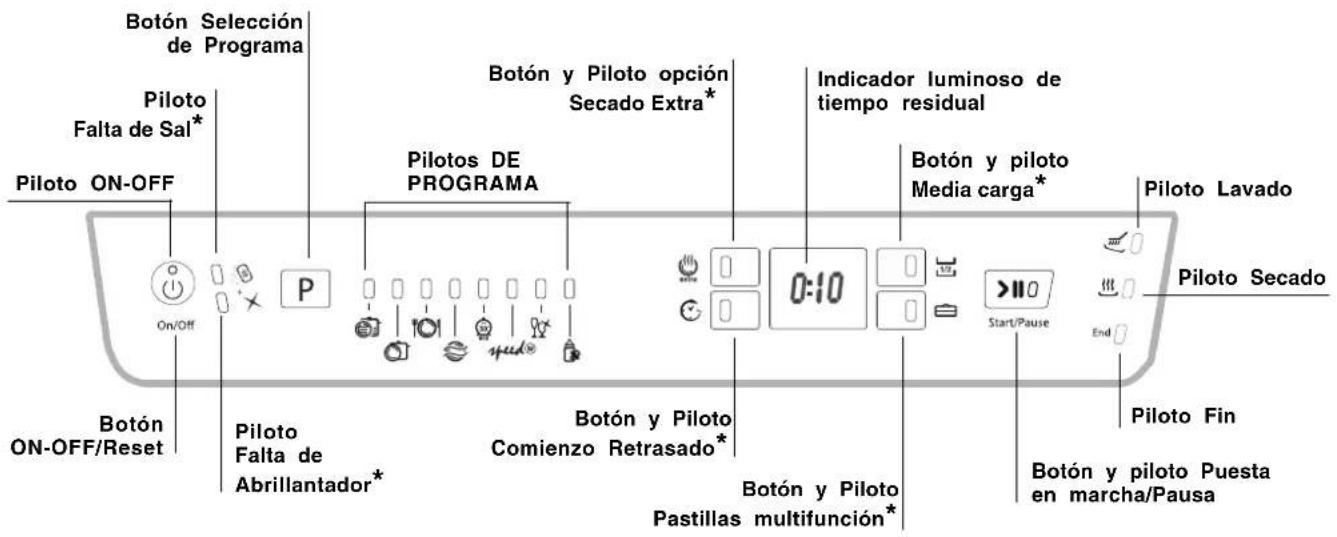

Panel de control

*** Sólo en los modelos con empotramiento total. * Presente solo en algunos modelos.

La cantidad y el tipo de programas y funciones varían según el modelo de lavavajillas.

Antes de cargar los cestos, elimine de la vajilla los residuos de alimentos y vacíe los vasos y copas. Después de haber realizado la carga, controle que los rociadores giren libremente.

Cesto inferior

El cesto inferior puede contener ollas, tapas, platos, ensaladeras, cubiertos, etc., según los ejemplos de energía. Los platos y tapas grandes se deben colocar preferentemente a los costados del cesto, cuidando no bloquear la rotación del rociador superior.

Algunos modelos de lavavajillas poseen sectores reclinables *los mismos se pueden usar

en posición vertical para colocar platos o en posición horizontal para colocar ollas y ensaladeras.

Cesto de los cubiertos

El cesto de los cubiertos puede ser diferente según el modelo del lavavajillas: no descomponible, descomponible, deslizable. El cesto no descomponible se debe colocar solo en la parte delantera del cesto inferior.

El cesto descomponible se puede separar en dos partes, lo cual es aconsejable cuando se realiza un lavado con media carga (en los modelos que poseen esta opción) y es deslizable, o sea, se puede colocar en cualquier punto del cesto inferior entre las partes fijas o reclinables.

• Ambos poseen cestos adicionales deslizables que permiten una mejor colocación de los cubiertos.

Los cuchillos y utensilios con puntas cortantes deben colocarse en el cesto para cubiertos con las puntas hacia abajo o dispuestos en los cestos especiales adicionales del cesto superior en posición horizontal.

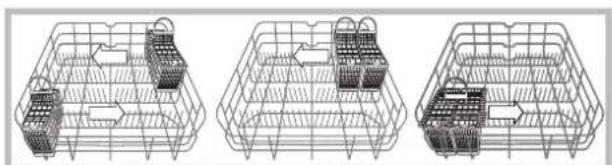

Ejemplos de colocación del cesto para cubiertos

Cesto superior

Cargue en este cesto la vajilla delicada y liviana: vasos, tazas de té y de café, platitos, ensaladeras bajas, sartenes, ollas bajas poco profundas, como se indica en los Ejemplos de carga.

• Tazas y tacitas, cuchillos largos y puntiagudos, cubiertos para servir: colóquelos en los cestos adicionales

Cestos adicionales con inclinación variable

• La inclinación permite obtener mayor espacio en el cesto superior, colocar copas con pies de diferentes longitudes y mejorar las prestaciones de secado.

Inclinación A Inclinación B Inclinación C

• Levante el cesto adicional, hágalo correr ligeramente y colóquelo con la inclinación deseada.

Regular la altura del cesto superior

Para poder la colocación de la vajilla, se puede ubicar el cesto superior en posición alta o baja: (en las cargas Baby de los modelos que poseen el ciclo Baby, el cesto superior debe estar regulado en la posición baja).

Es preferible regular la altura del cesto superior con el CESTO VACÍO.

No levante ni baje el cesto de un solo golpe.

Abra los sujetadores de las guías del cesto, a la izquierda y a la derecha, y extráigalo; colóquelo arriba o abajo, hágalo deslizar a lo largo de las guías hasta hacer entrar también las ruedas delanteras y cierre los sujetadores (ver la

figura).

Si el cesto posee manijas Dual Space (ver la figura), lleve el cesto superior hasta el final del recorrido, coja las manijas a los costados del cesto y muévalo hacia arriba o hacia abajo; deje caer el cesto acompañándolo.

Ejemplos de carga del cesto superior/Inferior

Cestos adicionales Baby

Con los modelos de lavavajillas que incluyen el Ciclo Baby, se suministran cestos adicionales especiales para el lavado del biberón, arandelas y tetinas. (ver la hora de instrucciones anexada a la

documentación)

Vajilla no adecuada para el lavado en lavavajillas

• Objetos de madera, con empuñadura de madera o de cuerno o con partes encoladas.
• Objetos de aluminio, cobre, latón, peltre o estaño. Vajilla de plástico que no sea termorresistente.
• Porcelanas antiguas o pintadas a mano.
• Vajilla de plata antigua. La vajilla de plata que no es antigua, en cambio, se puede lavar con un programa delicado y controlando que no está en contacto con otros metales.

Se aconseja el uso de vajilla adecuada para el lavado en lavavajillas.

• Presente solo en algunos modelos. **Cantidad y posición variables.

Poner en funcionamiento el lavavajillas

1. Abra el grifo de agua.
2. Presione el botón ENCENDIDO-APAGADO: se escuchará un breve sonido, todos los pilotos y la pantalla se iluminarán durante algunos segundos.
3. Abra la puerta y dosifique el detergente (ver más adelante).
4. Cargue los cestos (ver Cargar los cestos) y cierre la puerta.
5. Seleccione el programa según la vajilla y su grado de suciedad (ver la tabla de programas) presionando el botón P.
6. Seleccione las opciones de lavado* (ver a /do).
7. Ponga en funcionamiento presionando el botón de Puesta en funcionamiento/Pausa: un sonido prolongado avisará el comienzo del programa, se iluminará el piloto del lavado y en la pantalla se visualizará el tiempo que falta para que finalice el ciclo.
8. Al final, dos sonidos breves y uno prolongado indicarán el final del programa, el piloto del programa apenas terminado centelleará y se iluminará el piloto FIN (luz fija). Apague el aparato presionando el botón ENCENDIDO-APAGADO, cierre el grifo de agua y desenchufe el aparato.
9. Espere algunos minutos antes de quitar la vajilla para evitar quemarse. Descargue los cestos comenzando por el inferior.

A - Para disminuir el consumo de energía eléctrica, en algunos casos en que no se usa, la máquina se apaga automáticamente.

Si la vajilla está poco sucia o ha sido aclarada precedentemente bajo el agua, recuerde disminuir la dosis de detergente.

Modificar un programa en curso:

Si no se ha seleccionado el programa deseado, es posible modificarlo, siempre que haya comenzado recién: abra la puerta teniendo cuidado con el escape de vapor, presione en forma prolongada el botón ENCENDIDO/APAGADO y la máquina se apagará emitiendo un sonido prolongado. Vuelva a encender la máquina con el botón ENCENDIDO/APAGADO y seleccione el nuevo programa y las opciones; póngala en funcionamiento cerrando la puerta.

Agregar vajilla

Sin apagar la máquina, abra la puerta teniendo cuidado con el escape de vapor e introduzca la vajilla. Cierre la puerta: el ciclo se reanudará.

Presionando el botón Puesta en funcionamiento/Pausa para poner la máquina en pausa, se interrumpe tanto el programa como el Comienzo Retrasado, si se había fijado. En esta fase no es posible cambiar el programa.

Interrupciones accidentales

Si durante el lavado se abre la puerta o se produce una interrupción de corriente, el programa se interrumpe. Cuando se cierra la puerta o vuelve la corriente, el programa se reanudará a partir del punto en el que se había interrumpido.

Cargar el detergente

Los buenos resultados de un lavado dependen también de la correcta dosificación del detergente; si se excede, no se lava más eficazmente y se contamina el medio ambiente.

Utilice solo detergente para lavavajillas. NO UTILICE detergentes para lavado a mano. Al finalizar el ciclo, un uso excesivo de detergente puede dejar residuos de espuma. El uso de las pastillas se aconseja solo en los modelos que poseen la opción PASTILLAS MULTIFUNCIÓN. Las mejores prestaciones de lavado y secado se obtienen solo con el uso de detergente en polvo, abrillantador líquido y sal.

1. Abra la tapa C presionando el botón D.
2. Dosifique el detergente consultando la Tabla de programas: en polvo: cubetas A y B.
3. En pastillas: si el programa necesita una, colóquela en la cubeta A y cierre la tapa; si necesita dos, coloque la segunda en el fondo de la

cuba.

1. Elimine los residuos de detergente de los bordes de la cubeta y cierre la tapa hasta el enganche.

Opciones de lavado

Las OPCIONES pueden ser elegidas, modificadas o anuladas solo antes de haber elegido el programa de lavado y antes de haber presionado el botón Puesta en funcionamiento/pausa.

Pueden seleccionarse solo las opciones compatibles con el tipo de programa elegido. Si una opción no es compatible con el programa seleccionado (ver la tabla de programas), el LED correspondiente centellea velozmente 3 veces y se escuchan dos sonidos breves.

Si se selecciona una opción incompatible con otra precedentemente elegida, esta centellea 3 veces, emite 3 sonidos y se apaga, mientras permanece encendida la última selección realizada.

Para deseleccionar una opción erróneamente elegida, presione nuevamente el botón de la opción que se va a deseleccionar.

Media carga en el cesto superior

Si la vajilla que deben lavar es poca, se puede utilizar la media carga que permite ahorrar agua, energía y detergente. Seleccione el programa y presione el botón MEDIA CARGA: el piloto se iluminará y se activará el lavado solo en el cesto superior.

Recuerde cargar la vajilla solo en el cesto superior y disminuir a la mitad la cantidad de detergente.

Es preferible utilizar detergente en polvo.

Esta opción no está disponible con los programas: Speedy Baby.

Comienzo retrasado

Es posible postergar el comienzo del programa, de 1 a 24 horas:

1. Después de haber seleccionado el programa de lavado deseado y otras opciones, presione el botón del COMIENZO RETRASADO: el piloto correspondiente se iluminará. Con el mismo botón seleccione cuándo desea que comience el ciclo de lavado (de 1 a 24 horas).
2. Confirme la elección con el botón Puesta en funcionamiento/Pausa y comenzará la cuenta atrás; el retraso seleccionado centelleará y el botón Puesta en funcionamiento/Pausa dejará de centellear (luz fija).
3. Una vez cumplido el tiempo, se escuchará un sonido prolongado, el piloto del COMIENZO RETRASADO se apagará y comenzará el programa.

Para deseleccionar el COMIENZO RETRASADO, presione el botón de COMIENZO RETRASADO hasta visualizar OFF.

No es posible seleccionar el Comienzo Retrasado cuando el ciclo ha comenzado.

Secado Extra

Para mejorar el secado de la vajilla, presione el botón SECADO EXTRA y el piloto se iluminará; si vuelve a presionar el botón se deselecciona la opción.

La opción SECADO EXTRA alarga el programa.

Pastillas Multifunción

Con esta opción se optimiza el resultado del lavado y del secado.

Cuando se usen las pastillas multifunción, presione el botón PASTILLAS MULTIFUNCIÓN. El piloto correspondiente se iluminará. La opción "Pastillas Multifunción" alarga el programa.

Si la opción PASTILLAS MULTIFUNCIÓN no se deselecciona, cuando se vuelva a encender la máquina permanece seleccionada.

El uso de las pastillas se aconseja solo en los modelos que poseen la opción PASTILLAS MULTIFUNCIÓN. No se aconseja utilizar esta opción con los programas que no prevén el uso de pastillas multifunción (ver la tabla de las opciones).

Tabla de Oportunidades	A	B		C
	Comienzo Retrasado	Mediaonga	Pastillas Multifunción	Secado Extra
Lavado Intensivo	Si	Si		Si
Lavado Normal	Si	Si		Si
Lavado Cotidiano	Si	Si		Si
Remoyo	Si	Si		No
Eco	Si	Si		Si
Speed 25'	Si	No		$1
Cristalería continua	Si	Si		Si
Ciclo Baby	Si	No		No

Para las OPCIONES consulte la tabla de opciones que se encuentra en la página de Puesta en funcionamiento y Uso. La cantidad y el tipo de programas y opciones varían según el modelo de lavavajillas.

Indicaciones para la selección de programas	Programa	Detergente (A) = cubeta A (B) = cubeta B			Programas que prevén el secado	Opciones	Duración del programa(tolerancia ±10%)Horas Min.
		Polvo	Liquido	Pastillas
Vajilla y ullas muy sucias (no usar para vajilla delicada).	Lavado Intensivo	35 g (A)	35 ml (A)	1 (A)	Si	A-B-C-D	2:25'
Vajilla y ullas normalmente suscas. Programa estándar diario.	Lavado Normal	29 g (A)6 g (B)	29 ml (A)6 ml (B)	1 (A)	Si	A-B-C-D	1:50'
Vajilla con lajecidad diaria encantidad limitada.(4 cubiertos + 1 olla + 1URTEN).	Lavado Cotidiano	25 g (A)	25 ml (A)	1 (A)	No	A-B-C	1:00'
Lavado preliminar a la espera de completar la energia en la comida sucesiva.	Remojo	No	No	No	No	A-B	0:08'
Lavado ecologico de bajoconsumo energetico, adecuado para vajilla y ullas.	Eco*	29 g (A)6 g (B)	29 ml (A)6 ml (B)	1 (A)	Si	A-B-C-D	2:55'
Ciclo econólico y veloc que seutiliza inmediamente despuesdel uso para vajilla poco suecia. (2platos + 2 vasos + 4 cubiertos+ 1 olla + 1URTENpeña)	speed®	25 g (A)	25 ml (A)	1 (A)	No	A - C	0.25'
Ciclo econólico y veloc que seutiliza inmediamente despuesdel uso, para vajilla delicada másensible a las altas temperatas.(copas, cesto superior + platosdelicados, cesto inferior). Cristaleraina finala	a finala	35 g (A)	35 ml (A)	1 (A)	Si	A-B-C-D	1:30'
Ciclo higiénico para lavarbiberones, arandelas y tétinas junto con platos, tacitas, vasos y cubiertos. Cargue la vajilla sóloen el cesto superior. Ciclo Baby		20 g (A)	20 ml (A)	No	Si	A	1:20'

Las mejores prestaciones de los programas "Cotidiano y Speed" se obtienen preferiblemente respetando la calidad de los cubiertos seleccionados.

• El programa Eco respeta la norma EN-50242. Tiene una duración mayor que la de otros programas, pero es el que produce el menor consumo de energía y además respeta el medio ambiente.

Nota para los Laboratorios de Pruebas: para obtener información detallada sobre las condiciones de la prueba comparativa EN, consulta la siguiente dirección: [e-mail]

Para poder dosificar el detergente, es importante saber que:

1 cucharada = 15 gr. de polvo = 15 ml. de líquido aproximadamente - 1 cucharadita = 5 gr. de polvo = 5 ml. de líquido aproximadamente

Use solamente productos específicos para lavavajillas.

Respete las indicaciones contenidas en el envase.

Si utiliza un producto multifunción, no es necesario agregar abrillantador, pero se aconseja agregar sal, especialmente si el agua es muy dura. Respete las indicaciones contenidas en el envase. Si no se agrega ni sal ni abrillantador, es normal que los pilotos FALTA DE SAL y FALTA DE ABRILLANTADOR* continúen encendidos.

Cargar el abrillantador

El abrillantador facilita el secado de la vajilla haciendo deslizar el agua por la superficie para que no se produzcan estrías o manchas.

El depósito del abrillantador se debe llenar:

• cuando en el panel de mandos se enciende el piloto FALTA DE ABRILLANTADOR*

1. Abra el depósito girando el tapón (G) en sentido antihorario.
2. Vierta el abrillantador evitando que se derrame. Si esto sucede, límpielo rápidamente con un paño seco.
3. Vuelva a enroscar el tapón. No vierta NUNCA el abrillantador

directamente en el interior de la cuba.

Regular la dosis de abrillantador

Si no está satisfecho con el resultado del secado, puede regular la dosis de abrillantador. Con un destornillador gire el regulador (F) entre 6 posiciones (la regulación de fábrica es en la posición 4):

• si en la vajilla se producen estrías blancas, gire el regulador hacia los números bajos (1-3).
• si hay gotas de agua o manchas de caliza, gire el regulador hacia los números altos (4-6).

Fijación de la dureza del agua

Cada lavavajillas está acompañado por un ablandador de agua que, utilizando sal regeneradora específica para lavavajillas, suministra agua sin caliza para lavar la vajilla.

Este lavavajillas permite ser regulado para disminuir la contaminación y optimizar las prestaciones del lavado en función de la dureza del agua. El dato se puede encontrar en la Administración que suministra el agua potable.

La regulación de la dureza puede ser diferente según el modelo de lavavajillas.

• Encienda la máquina presionando el botón ENCENDIDO/APAGADO. -Presione el botón P durante algunos segundos. Después de una breve señal sonora, la pantalla visualizará el nivel de dureza del agua seleccionado y el piloto Puesta en marcha/Pausa centelleará (el descalcificado se ajusta en fábrica en el nivel 3).
• Presione el botón P varias veces hasta alcanzar la dureza deseada (1-2-3-4-5* Ver la tabla de dureza de agua). La pantalla visualizará el valor de la dureza del agua seleccionado.

Ej.: dureza nivel 1 (en la pantalla (indicador luminoso) se visualiza 1);

dureza nivel 2 (en la pantalla se visualiza 2); dureza nivel 3 (en la pantalla se visualiza 3); etc. hasta un máximo de 5* niveles.

Para salir de la función se puede: esperar algunos segundos, presionar un botón de opciones* o apagar la máquina con el botón ENCENDIDO/APAGADO (ON/OFF).

Aunque se utilicen las pastillas multifunción, llene el depósito de sal.

Tabla de Durezas del Agua
°dH °fH mmol/l nivel
0	6	0		10	0	1 1
6	11	11	20	1,1		2 2
12	17	21	30	2,1	3
17	34	31	60	3,1		6 4
34	50	61	90	6,1		9 5*
De 0°f a 10°f se concede no utilizes sal. *con esta configuración, la duración de los ciclos pueda prolongarse levamente.

(°dH = dureza en grados alemanes - °fH = dureza en grados franceses - mmol/l = milimol/litro

Cargar la sal regeneradora

Para obtener buenos resultados en el lavado, es indispensable verificar que el depósito de sal no está nunca vacío. La sal regeneradora elimina la caliza del agua evitando que se deposite sobre la vajilla.

El depósito de sal está ubicado en la parte inferior del lavavajillas (ver Descripción) y se debe llenar:

• cuando, observando el tapón de sal, no se ve el flotador verde;
• cuando en el panel de mandos se enciende el piloto FALTA DE SAL*

1. Extraiga el cesto inferior y desenrosque el tapón del depósito girando en sentido antihorario.
2. Solo la primera vez que se utilice: llene el depósito de agua hasta el borde.
3. Coloque el embudo * (ver la figura) y llene el depósito de sal hasta el borde (aproximadamente 1 kg); es normal que se derrame un poco de agua.
4. Saque el embudo, elimine los residuos de sal de la boca de entrada; enjuague el tapón bajo el agua corriente antes de enroscarlo, colóquelo cabeza abajo y haga fluir el agua por las cuatro ranuras dispuestas en forma de estrella en la parte inferior del tapón. (Tapón de sal con flotador verde)

Es aconsejable realizar esta operación cada vez que se carga la sal.

Cierre bien con el tapón para evitar que en el depósito entre detergente durante el lavado (podría dañarse irremediablemente el suavizador).

Cuando sea necesario, cargue la sal antes de un ciclo de lavado para eliminar la solución salina derramada del recipiente de sal.

• Presente sólo en algunos modelos.

Mantenimiento y cuidados

Interrumpir el agua y la corriente eléctrica

• Cierre el grifo de agua después de cada lavado para eliminar el riesgo de pérdidas.
• Desenchufe el aparato antes de limpiarlo y durante los problemas de mantenimiento.

Limpiar el lavavajillas

• La superficie externa y el panel de control se pueden limpiar con un paño no abrasivo empapado en agua. No utilice disolventes ni productos abrasivos.
• Se pueden eliminar las manchas de la cuba interna con un paño empapado en agua y un poco de vinagre.

Evitar los malos olores

• Deje siempre semicerrada la puerta para evitar la estancación de humedad.
• Limpie regularmente las juntas perimétricas de la puerta y de las cubetas de detergente con una esponja húmeda. De este modo se evitarán estancamientos de comida que son los principales responsables del mal olor.

Limpiar los rociadores

Puede suceder que algunos residuos de comida se adhieran a los brazos rociadores y obstruyan los orificios por los que debe salir el agua: cada tanto es importante controlarlos y limpiarlos con un cepillo no metálico.

Ambos rociadores son desmontables.

Para desmontar el rociador superior, es necesario desenroscar el casquillo de plástico girando en sentido antihorario. El rociador superior se vuelve a montar con los orificios dirigidos hacia arriba.

El rociador inferior se desmonta haciendo presión sobre las lengüetas ubicadas a los costados y tirando de él hacia arriba.

Limpieza del filtro de entrada de agua

Si los tubos de agua son nuevos o permanecieron inactivos durante mucho tiempo, antes de realizar la conexión, haga correr el agua para verificar que sea limpia y que no contenga impurezas. Sin esta precaución, existe el riesgo de que el lugar por donde entra el agua se obstruya, dañando el lavavajillas.

Periódicamente limpie el filtro de entrada de agua colocado a la salida del grifo.

Cierre el grifo de agua. - Desenrosque el extremo del tubo de entrada de agua, quite el filtro y lávelo bajo un chorro de agua corriente. - Introduzca nuevamente el filtro y enrosque el tubo.

Limpiar los filtros

El grupo filtrante está formado por tres filtros que eliminan del agua de lavado los residuos de alimentos y la vuelven a poner en circulación: para obtener buenos resultados en el lavado, es necesario limpiarlos.

Limpie los filtros regularmente.

El lavavajillas no se debe utilizar sin filtros o con el filtro desenganchado.

• Después de algunos lavados, controle el grupo filtrante y si es necesario, límpielo con cuidado bajo el agua corriente y con la ayuda de un cepillo no metálico, respetando las siguientes instrucciones:
• Gire en sentido antihorario el filtro cilíndrico C y extráigalo (fig. 1).
• Extraiga el cartucho del filtro B ejerciendo una ligera presión sobre las aletas laterales (Fig. 2);
• Extraiga el plato del filtro de acero inoxidable A. (fig. 3).
• Inspeccione el sumidero y elimine los residuos de comida. NO QUITE NUNCA la protección de la bomba de lavado (detalle de color negro) (fig. 4).

1

2

3

4

Después de la limpieza de los filtros, vuelva a montar el equipo filtrante y a colocarlo correctamente en su lugar. Esto es fundamental para el buen funcionamiento del lavavajillas.

Si se ausenta durante largos periodos

Desenchufe el aparato y cierre el grifo de agua. - Deje la puerta semicerrada. - Al regresar, haga un lavado con el lavavajillas vacío. * Presente solo en algunos modelos.

Precauciones, consejos y

Asistencia Técnica

El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• Este electrodoméstico no puede ser utilizado por los niños ni por personas incapacitadas a nivel físico, sensorial o psíquico, así como con falta de experiencia o conocimiento del mismo, a menos que estén supervisados o capacitados para su uso por parte de una persona responsable de su seguridad.
• Los niños requieren la supervisión de un adulto para evitar que jueguen con el electrodoméstico.
• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.
• El aparato debe ser utilizado para el lavado de la vajilla de uso doméstico, solo por personas adultas y según las instrucciones contenidas en este manual.
• El aparato no se debe instalar al aire libre, ni siquiera si el lugar está reparado porque es muy peligroso dejarlo expuesto a la lluvia o a las tormentas.
• No toque el lavavajillas si está descalzo.
• No desenchufe el aparato tirando del cable sino sujetando el enchufe.
• Es necesario cerrar el grifo de agua y desenchufar el aparato antes de realizar operaciones de limpieza y mantenimiento.
• En caso de avería, no acceda nunca a los mecanismos internos para intentar su reparación. No toque nunca la resistencia.
• No se apoye ni se siente sobre la puerta abierta: el aparato podrá volcarse.
• La puerta no debe dejarse abierta porque puede significar un obstáculo con el que tropezar.
• Conserve el detergente y el abrillantador fuera del alcance de los niños.
• Los embalajes no son juguetes para los niños.

Eliminación

• Eliminación del material de embalaje: respete las normas locales para que los embalajes puedan ser reutilizados.
• La norma Europea 2002/96/CE sobre desechos de equipos eléctricos y electrónicos (RAEE), prevé que los electrodomésticos no se deben eliminar junto con los residuos sólidos urbanos normales. Los aparatos eliminados deben ser recogidos en forma separada para optimizar la tasa de recuperación y reciclado de materiales que los componen e impedir que provoquen daños a la salud y al medio ambiente. El significado del cesto tachado se encuentra en todos los productos para recordar la obligación de recolección separada.

Para mayor información sobre la correcta eliminación de los electrodomésticos, los poseedores de los mismos podrán dirigirse al servicio público encargado de la recolección o a los revendedores.

Ahorrar y respetar el medio ambiente

Ahorre agua y energía

• Ponga en funcionamiento el lavavajillas solo con plena carga. A la espera de que la máquina esté llena, prevenga los malos olores con el ciclo Remojo (ver

Programas).

• Seleccione un programa adecuado al tipo de vajilla y al grado de suciedad consultando la Tabla de programas: - para vajilla normalmente sucia utilice el programa Eco que garantiza un bajo consumo energético y de agua. - si la carga es baja, active la opción Media carga (ver Puesta en configuración y uso).
• Si el suministro de energía eléctrica prevé horarios de ahorro energético, realice los lavados en los horarios con tarifa reducida. La opción Comienzo retrasado (ver Puesta en funcionamiento y uso) puede ayudar a organizar los lavados en ese sentido.

Detergentes sin fosfatos, sin cloro y que contengan enzimas

• Se aconseja usar detergentes sin fosfatos y sin cloro que son los más indicados para proteger el medio ambiente. Las enzimas desarrollan una acción particularmente eficaz con temperaturas próximas a los 50°C; por lo tanto, utilizando detergentes con enzimas se pueden elegir lavados a bajas temperaturas y obtener los mismos resultados que si se realizaran a 65°C.
• Para evitar derroches, dosifique bien el detergente, teniendo en cuenta las indicaciones del fabricante, la dureza del agua, el grado de suciedad y la cantidad de vajilla que debe lavar. Aún siendo biodegradables, los detergentes contienen elementos que alteran el equilibrio de la naturaleza.

Asistencia Técnica

Antes de llamar al Servicio de Asistencia

Técnica:

• Verifique si la anomalía puede ser resuelta por Ud. mismo (ver Anomalías y Soluciones).
• Vuelva a poner en configuración el programa para controlar si el inconveniente ha sido resuelto.
• Si no es así, llame al Servicio de Asistencia Técnica Autorizada.

No llame nunca a servicios técnicos no autorizados.

Comunique:

• el tipo de anomalía;
• el modelo de la máquina (Mod.);
• y el número de serie (S/N).

Esta información se incluye en la placa de características ubicada en el aparato (ver Descripción del aparato).

• Presente solo en algunos modelos.

Si el aparato presenta anomalías de funcionamiento, controle los siguientes puntos antes de llamar al Servicio de Asistencia Técnica.

Anomalías:	Posibles causas / Soluciones:
El lavavajillas no arranca o no responde a los mandos	·Apague la Máquina con el botón ON/OFF, vuelva a encenderla después de un minuto aproximadamente y elija el programa. ·El enchufe no está bien introducido en la toma de corriente. ·La puerta del lavavajillas no está bien cerrada.
La puerta no se cierra	·Se disparó la cerradura; empuje energeticamente la puerta hasta eschuchar el characterístico sonido (clack).
El lavavajillas no descarga agua.	·El programa aún no ha terminado. ·El tubo de descarga de agua estáPEGado (ver Instalación). ·La descarga del lavabo está obstruida. ·El filtro está obstruido con residuos de comida.
El lavavajillas hace ruido.	·Los elementos de la vajilla se golpean entre s/o contra los rociadores. ·Excesiva espuma: el detergente no está dosificado adecuadamente o no es adecuado para lavar en lavavajillas. (ver Puesta en functionamento y uso).
En la vajilla y en los vasos quedan depósitos calcáreos o una pátina blanquecina.	·Falta la sal regeneradora o su regulación no es la adecuada para la dureza del agua (ver Abrillantador y sal). ·El tapón del depósito de sal no está bien cerrado. ·Elibrillantador se ha terminado o la dosis es insufiente.
En la vajilla y en los vasos quedan estrías o matices azulados.	·La dosis deibrillantador es excessiva.
La vajilla no queda bien seca.	·Se ha selecciónado un programa sin secado. ·Elibrillantador se ha terminado o la dosis es insufidente (ver Abrillantador y sal). ·La regulación delibrillantador no es la adecuada. ·La vajilla es de material antiadherente o de plástico.
La vajilla no queda limpia.	·Los cestos estándemasiado cargados (ver Cargar los cestos). ·La vajilla no está bien distribuida. ·Los rociadores no giran libremente. ·El programa de lavado no es suficientemente enerógico (ver Programas). ·Excesiva espuma: el detergente no está dosificado adecuadamente o no es adecuado para lavar en lavavajillas. (ver Puesta en functionamento y uso). ·El tapón delibrillantador no se ha cerrado correctamente. ·El filtró está sucio u obstruido (ver Mantenimiento y;cuidados). ·Falta sal regeneradora (ver Abrillantador y sal).
El lavavajillas no cargo agua - Alarma por grifo cerrado. (se escuchan breves sonidos) (centellea el piloto ENCENDIDO/APAGADO y en la噎a se visualiza el número A-6).	·Falta agua en la red hidrica. ·El tubo de cargo de agua estáPEGado (ver Instalación). ·Abra el grifo y el aparato comenza para configurar en poco horas. ·El aparato se ha bloqueado porque no se ha intervenido al sonar la alarma. Apague la这其中aguna con el botón ENCENDIDO/APAGADO (ON/OFF), abra el grifo y despues de 20segundos vuelva a encenderla presionando el本身就是 botón. Vuelva a programar la这其中a y póngala en functionamento.
Alarma por el tubo de cargo de agua / Filtrde entrada de agua obstruido (centellea el piloto ENCENDIDO/APAGADO (ON/OFF) y en la噎a se visualiza el número A-7).	·Apague la这其中a presionando el botón ENCENDIDO/APAGADO (ON/OFF). Cierre el grifo de agua para evaporar inundaciones y desenchufe el aparato. Controle que el filtrde entrada de agua no está obstruido con impurezas. (ver el capitulo "Mantenimiento y Cuidados")

Índice

Instalación, 74-75

Posicionamiento y nivelación

Cargar el abrillantador

Cargar la sal regenerante

Limpieza del filtro de entrada de agua

Limpiar los filtros

Atornille el tubo al grifo como se describe para la entrada de agua fría.

Cargar el abrillantador

Regule la dosis de abrillantador.

Limpieza del filtro de entrada de agua
