MANUAL DE USUARIO ZDF14001WA ZANUSSI

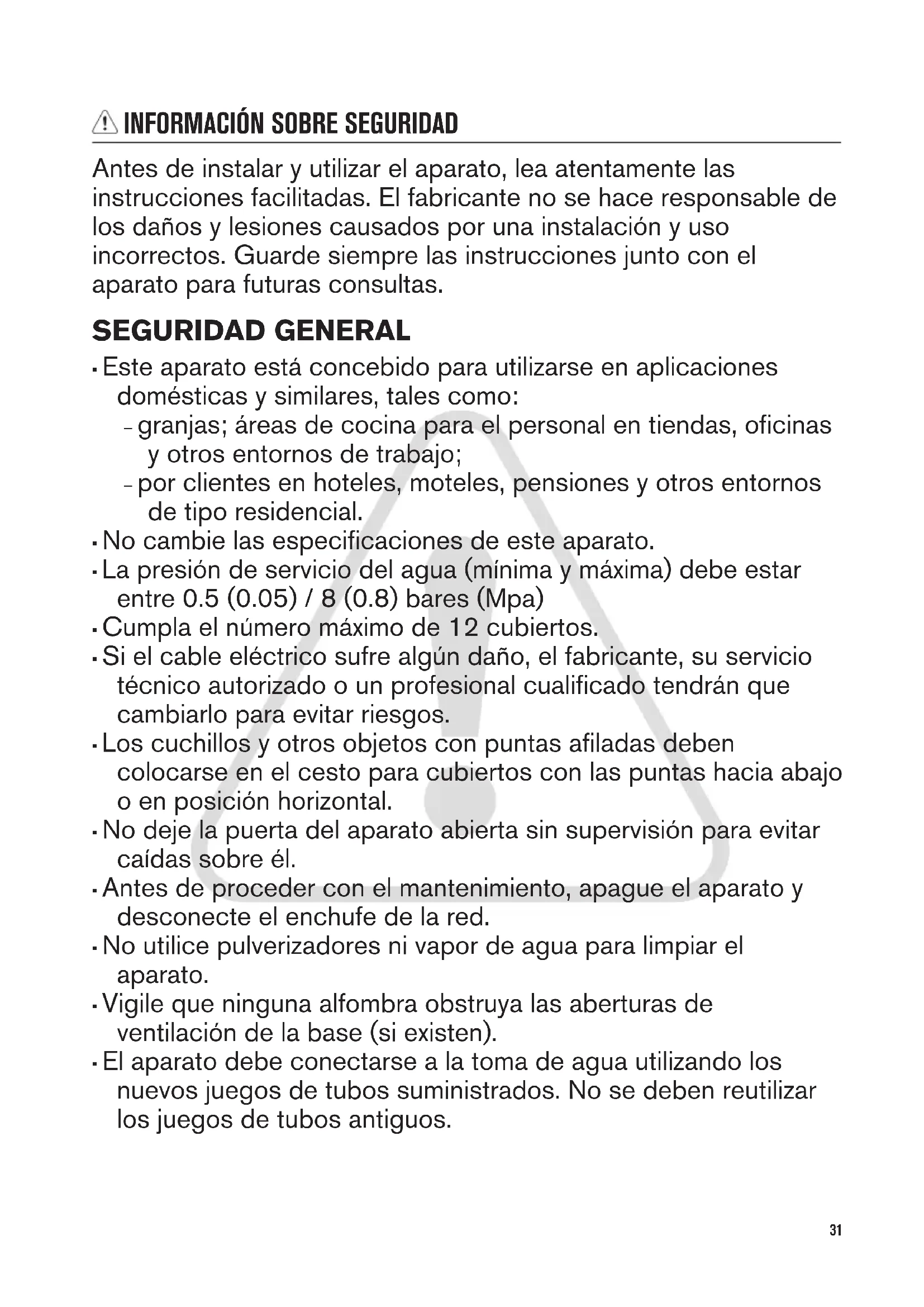

30INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de los daños y lesiones causados por una instalación y uso incorrectos. Guarde siempre las instrucciones junto con el aparato para futuras consultas. SEGURIDAD GENERAL

• Este aparato está concebido para utilizarse en aplicaciones domésticas y similares, tales como: – granjas; áreas de cocina para el personal en tiendas, oficinas y otros entornos de trabajo; – por clientes en hoteles, moteles, pensiones y otros entornos de tipo residencial.

• No cambie las especificaciones de este aparato.

• La presión de servicio del agua (mínima y máxima) debe estar entre 0.5 (0.05) / 8 (0.8) bares (Mpa)

• Cumpla el número máximo de 12 cubiertos.

• Si el cable eléctrico sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional cualificado tendrán que cambiarlo para evitar riesgos.

• Los cuchillos y otros objetos con puntas afiladas deben colocarse en el cesto para cubiertos con las puntas hacia abajo o en posición horizontal.

• No deje la puerta del aparato abierta sin supervisión para evitar caídas sobre él.

• Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.

• No utilice pulverizadores ni vapor de agua para limpiar el aparato.

• Vigile que ninguna alfombra obstruya las aberturas de ventilación de la base (si existen).

• El aparato debe conectarse a la toma de agua utilizando los nuevos juegos de tubos suministrados. No se deben reutilizar los juegos de tubos antiguos. 31SEGURIDAD DE NIÑOS Y PERSONAS VULNERABLES

• Este electrodoméstico puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos.

• No deje que los niños jueguen con el aparato.

• Mantenga todos los detergentes fuera del alcance de los niños.

• Mantenga a los niños y mascotas alejados del aparato cuando la puerta se encuentre abierta.

• La limpieza y el mantenimiento no podrán realizarlas niños sin supervisión.

INSTRUCCIONES DE SEGURIDAD

• Retire todo el embalaje

• No instale ni utilice un aparato dañado.

• No instale ni utilice el aparato en lugares con temperaturas inferiores a 0 ºC.

• Siga las instrucciones de instalación suministradas con el aparato.

ADVERTENCIA! Riesgo de incendios y descargas eléctricas.

• El aparato debe conectarse a tierra.

• Asegúrese de que las especificaciones eléctricas de la placa coinciden con las del suministro eléctrico de su hogar. En caso contrario, póngase en contacto con un electricista.

• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.

• No utilice adaptadores de enchufes múltiples ni cables prolongadores.

• Asegúrese de no provocar daños en el enchufe ni en el cable de red. El centro de servicio autorizado es quien debe cambiar el cable de alimentación en caso necesario.

• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez instalado el aparato.

• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.

• Este aparato es conforme con las directivas europeas.

• Solo para Reino Unido e Irlanda. El aparato tiene un enchufe de alimentación de 13 amperios. Si es necesario cambiar el fusible del enchufe de alimentación, utilice un fusible ASTA de 13 amperios (BS 1362).

• Asegúrese de no provocar daños en los tubos de agua.

• Antes de conectar el aparato a las nuevas tuberías o a tuberías que no se hayan usado durante mucho tiempo, deje correr el agua hasta que esté limpia.

• La primera vez que utilice el aparato, asegúrese de que no haya fugas.

• Si la manguera de entrada de agua está dañada, desconecte el aparato inmediatamente de la toma de corriente. Póngase en contacto con el centro servicio técnico autorizado para cambiar la manguera de entrada de agua.

• No se siente ni se ponga de pie sobre la puerta abierta.

• Los detergentes para lavavajillas son peligrosos. Siga las instrucciones de seguridad del envase de detergente.

• No beba agua procedente del aparato ni juegue con ella. 32• No retire la vajilla del aparato hasta que finalice el programa. Puede quedar detergente en los platos.

• El aparato puede liberar vapor caliente si abre la puerta durante un programa.

• No coloque productos inflamables ni objetos mojados con productos inflamables dentro, cerca o encima del aparato. ASISTENCIA

• Póngase en contacto con el centro de servicio técnico autorizado para reparar el aparato. Le recomendamos que utilice solamente recambios originales.

• Cuando se ponga en contacto con el servicio técnico autorizado, tenga a mano la información siguiente de la placa de características. Modelo: PNC (número de producto): Número de serie: DESECHO ADVERTENCIA! Existe riesgo de lesiones o asfixia.

• Desconecte el aparato de la red.

• Corte el cable de conexión a la red y deséchelo.

• Retire el pestillo de la puerta para evitar que los niños y las mascotas queden encerrados en el aparato.

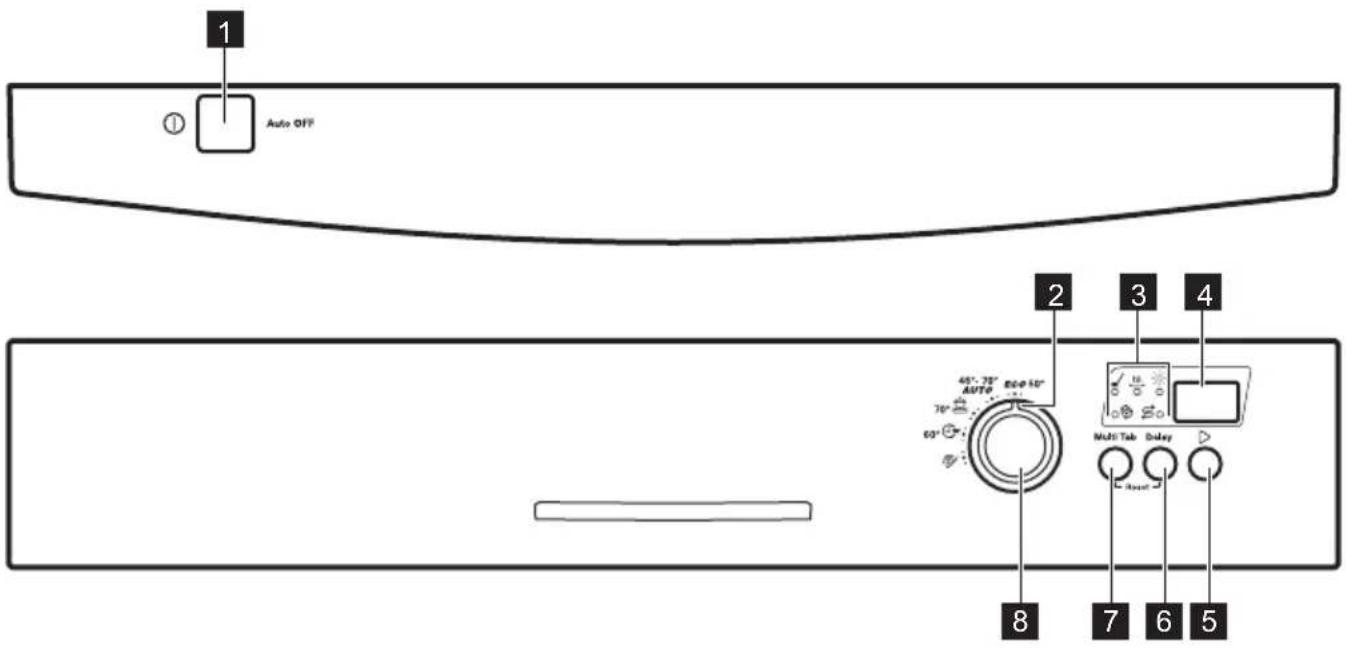

Botón de encendido/apagado

Indicador de programa

Selector de programas INDICADORES Fase de lavado. Se enciende durante la fase de lavado y las fases de aclarado. Fase de secado. Se enciende durante la fase de secado. Indicador Multi Tab. Indicador de sal. Siempre está apagado mientras el programa está en funcionamiento. Indicador de abrillantador. Siempre está apagado mientras el programa está en funcionamiento. 34PROGRAMAS Programa Grado de sucie- dad Tipo de carga Fases del programa Valores de consumo

Duración (min) Energía (kWh) Agua (l)

Suciedad nor- mal Vajilla y cubier- tos

• Lavado entre 45 °C y 70 °C

Suciedad nor- mal Vajilla y cubier- tos

Suciedad re- ciente Vajilla y cubier- tos

1) La presión y temperatura del agua, las variaciones del suministro de energía, las opciones y la cantidad

de platos pueden alterar los valores.

2) Con este programa se consigue el uso más eficaz del agua y consumo de energía para vajillas y cubier-

tos con suciedad normal. (Este es el programa estándar para institutos de pruebas.)

3) El aparato detecta el tipo de suciedad y la cantidad de objetos que hay en los cestos. Ajusta automáti-

camente la temperatura y la cantidad del agua, el consumo de energía y la duración del programa.

4) Con este programa puede lavar una carga con suciedad reciente. Ofrece buenos resultados de lavado

5) Utilice este programa para aclarar rápidamente la vajilla y evitar que los restos de comida se peguen a

los platos y se formen olores en el aparato. No utilice detergente con este programa.

ANTES DEL PRIMER USO

1. Asegúrese de que el nivel actual del

descalcificador coincide con la dureza de su suministro de agua. Si no lo es, ajuste el nivel de descalcificador de agua. Póngase en contacto con las autoridades 35correspondientes para conocer la dureza del agua de su zona.

2. Llene el depósito de sal con sal especial para

3. Llene el dosificador de abrillantador con líquido

abrillantador para lavavajillas.

4. Abra la llave de paso.

5. Inicie un programa para eliminar todos los

restos de procesamiento que pueda haber en el aparato. No utilice detergente ni cargue los cestos.

TABLA DE DUREZA DEL AGUA

1) Ajuste de fábrica

2) No utilice sal en este nivel.

Ajuste del descalcificador de agua

1. Asegúrese de que el aparato se encuentra en modo de selección de programa.

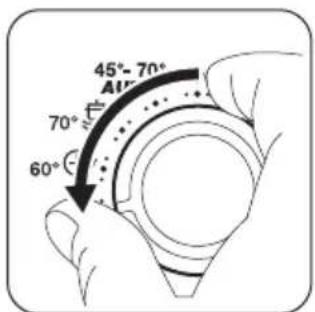

2. Gire el selector de programas hasta que el indicador de programa coincida con .

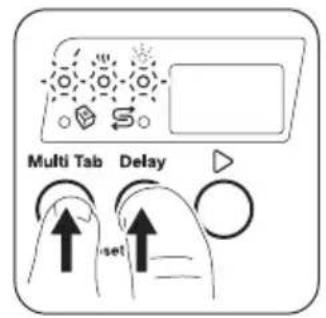

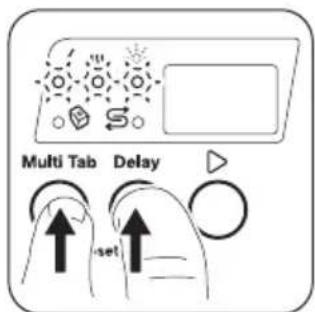

3. Mantenga pulsados a la vez Multi Tab y Delay hasta que los indicadores , y empiecen a

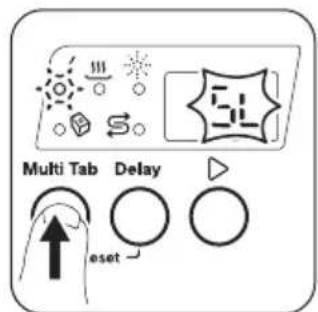

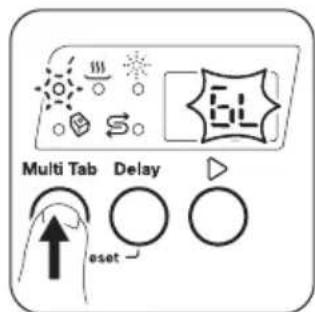

364. Pulse Multi Tab. Los indicadores y se apagan. El indicador continúa parpadeando. En la

pantalla aparece el ajuste actual del descalcificador, p. ej., = nivel 5.

5. Pulse Multi tab repetidamente para cambiar el ajuste.

6. Pulse la tecla de encendido/apagado para apagar el aparato y confirmar el ajuste.

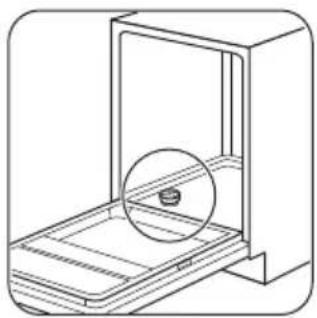

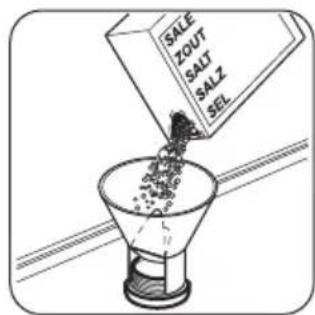

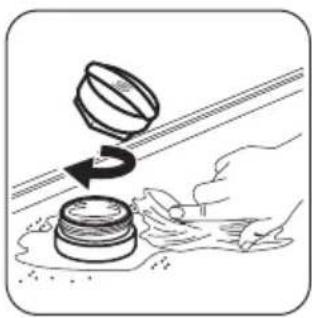

Antes del primer uso, vierta un litro de agua en el depósito de sal. El agua y la sal pueden salirse del depósito de sal cuando lo llena. Riesgo de corrosión. Para evitarlo, después de llenar el depósito, inicie un programa.

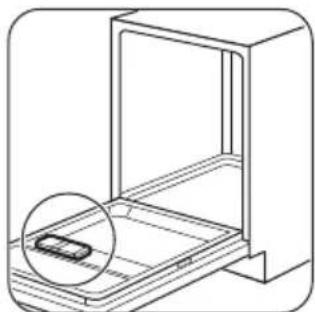

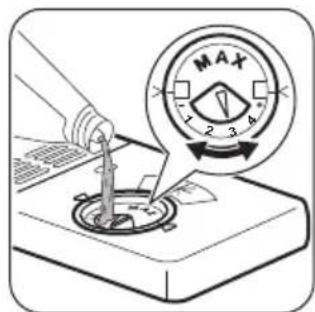

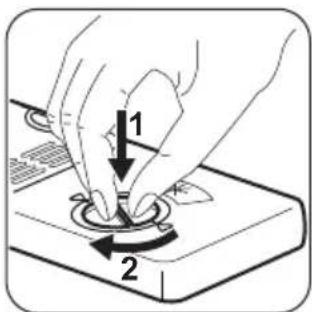

AÑADIR ABRILLANTADOR

El abrillantador permite que la vajilla se seque sin rayas ni franjas. Se libera automáticamente durante la fase de aclarado con agua caliente. USO DIARIO

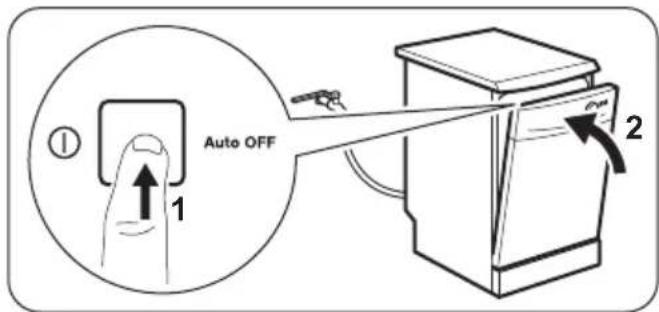

1. Abra la llave de paso.

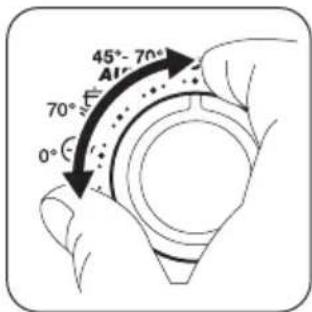

2. Ajuste el programa correcto para el tipo de

carga y el grado de suciedad. Asegúrese de que el aparato se encuentra en modo de selección de Programa.

• Si el indicador de sal está encendido, llene el depósito.

• Si el indicador de abrillantador está encendido, llene el dosificador de abrillantador.

3. Cargue los cestos.

4. Añada el detergente. Si utiliza pastillas

múltiples, active la opción Multi Tab.

5. Inicie el programa.

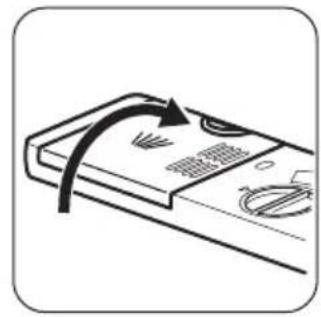

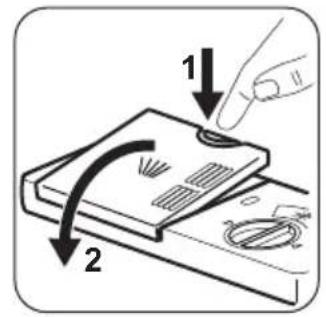

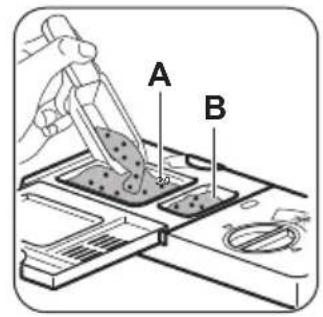

37ADICIÓN DEL DETERGENTE

Si el programa tiene una fase de prelavado, ponga también una pequeña cantidad de detergente en el compartimento B.

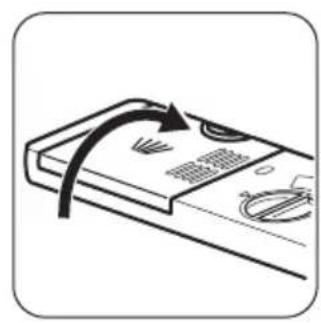

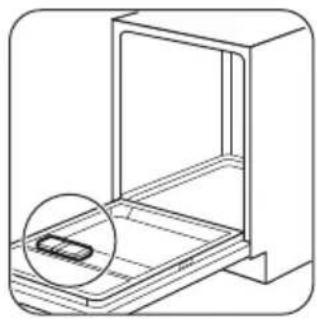

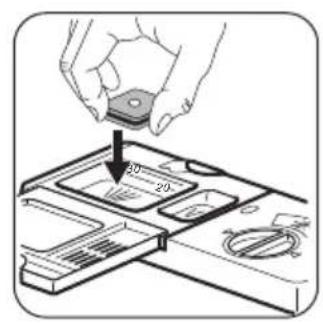

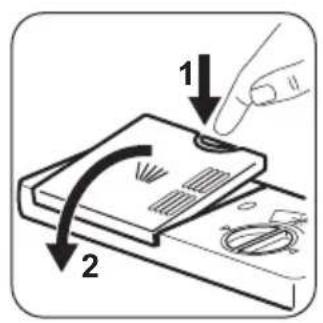

ADICIÓN DE PASTILLAS MÚLTIPLES

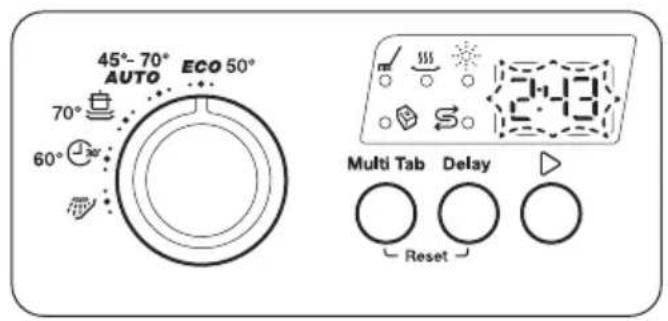

MODO DE SELECCIÓN DE PROGRAMA

El aparato está en modo de selección de programa cuando la duración del programa parpadean en la pantalla. Si el panel de control no muestra esta condición, efectúe el Reset. La función Auto Off Esta función reduce el consumo de energía desactivando automáticamente el aparato cuando no se utiliza. La función se activa:

• 5 minutos después de terminar el programa.

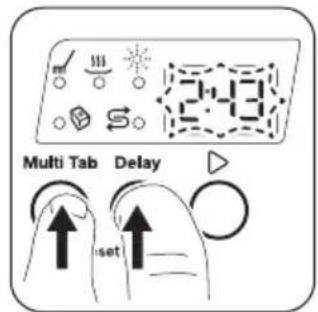

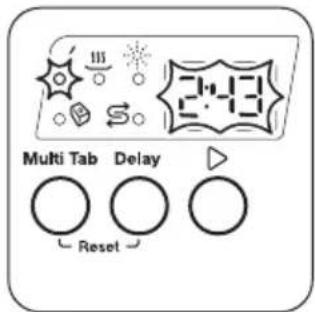

• Después de 5 minutos si no se ha iniciado el programa. 38REINICIO Con Reset puede cancelar el programa en ejecución o el inicio diferido. El aparato vuelve al modo de selección de programa.

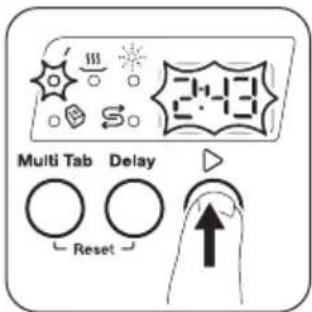

El programa empieza y el indicador de la fase en curso está encendido. La duración del programa empieza a disminuir en intervalos de 1 minuto.

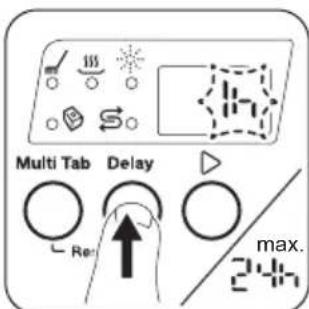

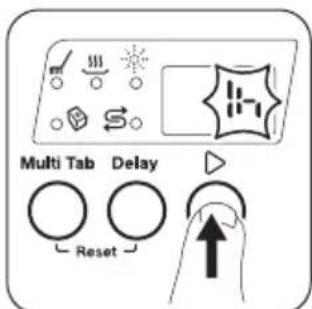

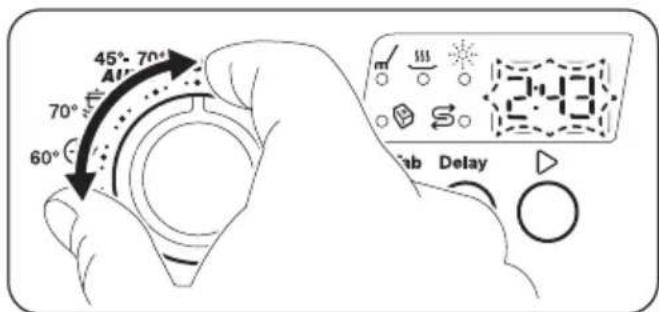

1. Pulse Delay repetidamente hasta que la pantalla muestre el tiempo de retardo que desee ajustar.

2. Pulse Start. La cuenta atrás disminuye a intervalos de 1 hora.

Cuando finaliza la cuenta atrás, se inicia el programa y se enciende el indicador de la fase en curso.

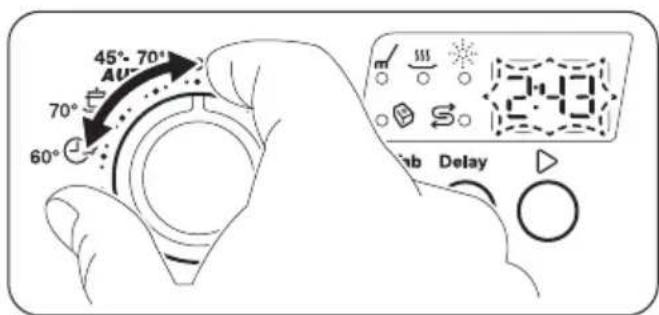

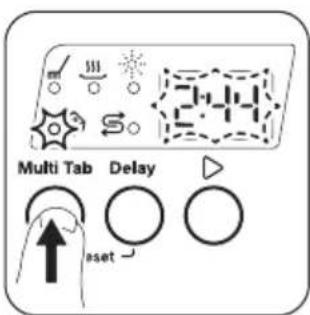

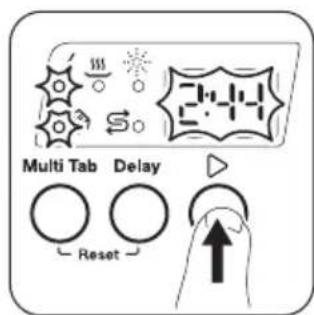

39Active o desactive la opción Multi Tab antes de poner en marcha el programa. Esta opción permanece encendida hasta que se desactiva. Seleccione la opción Multi Tab únicamente si utiliza pastillas de detergente combinado. Esta opción desactiva la entrada de abrillantador y sal. Los indicadores correspondientes están desactivados. La duración del programa puede aumentar. Esta opción no es aplicable a

APERTURA DE LA PUERTA MIENTRAS ESTÁ FUNCIONANDO EL APARATO Si abre la puerta mientras se realiza un programa, el aparato se detiene. Cuando cierre la puerta, el aparato continuará a partir del punto de interrupción. Si la puerta se abre más de 30 segundos durante la fase de secado, el programa en funcionamiento se termina. Pulse la tecla de encendido/apagado o espere a Auto Off para apagar el aparato

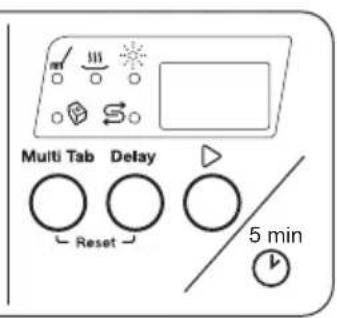

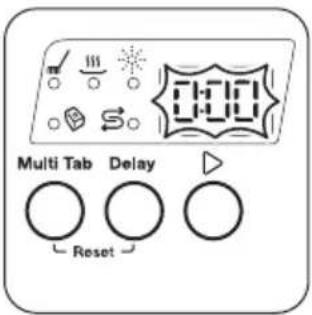

AL FINALIZAR EL PROGRAMA

5 min Pulse la tecla de encendido/apagado para apagar el aparato. Si no pulsa la tecla de encendido/apagado, la función Auto OFF desactivará automáticamente el aparato unos minutos después de haber finalizado el programa. CONSEJOS GENERAL Los consejos siguientes le aseguran un resultado de limpieza de secado óptimo en el uso diario y también le ayudan a proteger el medio ambiente.

• Tire los residuos de alimentos de mayor tamaño de los platos a la basura.

• No enjuague los platos a mano. Si es necesario, utilice el programa de prelavado (en su caso) o seleccione un programa con fase de prelavado.

• Aproveche siempre todo el espacio de los cestos

• Al cargar el aparato, asegúrese de que los platos quedan totalmente al alcance de las boquillas del brazo aspersor para lavarse con el agua que expulsan. Asegúrese de que los objetos no se tocan entre sí ni se cubren unos a otros.

• Puede utilizar detergente para lavavajillas, abrillantador y sal por separado o pastillas múltiples (p. ej. ''3en1'', ''4en1'', ''Todo en 1''). Siga las instrucciones que aparecen en el envoltorio.

• Seleccione el programa según el tipo de carga y el grado de suciedad. Con el programa ECO se consigue el uso más eficaz del agua y consumo de energía para vajillas y cubiertos con suciedad normal.

DESCALCIFICADOR DE AGUA

El descalcificador elimina minerales del suministro de agua, ya que podrían afectar o deteriorar el funcionamiento del aparato. Cuanto mayor sea el contenido de dichos minerales, más dura será el agua La dureza del agua se mide en escalas equivalentes. El descalcificador de agua debe ajustarse en función de la dureza que presente el agua de su zona. La empresa local de suministro de agua puede indicarle el grado de dureza de la misma Es muy importante ajustar el nivel de descalcificador para obtener un buen resultado de lavado.

UTILIZACIÓN DE SAL, ABRILLANTADOR Y

• Utilice únicamente sal, abrillantador y detergente para el lavavajillas. El aparato podría dañarse con otros productos. 40• Las pastillas múltiples suelen ser adecuadas para áreas con dureza de agua hasta 21 °dH. En las zonas que superen este límite también deberá utilizarse abrillantador además de pastillas múltiples. Sin embargo, en áreas con agua dura o muy dura, recomendamos utilizar detergente solo (en polvo, gel o pastillas sin funciones adicionales) abrillantador y sal por separado para conseguir un resultado de limpieza y secado óptimo.

• Si utiliza tabletas múltiples, puede seleccionar la opción Multitab (en su caso). Esta opción mejora el resultado de limpieza y secado con el uso de pastillas múltiples.

• Las pastillas de detergente no se disuelven completamente con programas cortos. Para evitar restos de detergente en la vajilla, se recomienda usar pastillas de detergente con los programas largos.

• No utilice más cantidad de detergente de la recomendada. Consulte las instrucciones del envase del detergente. QUÉ HACER SI DESEA DEJAR DE USAR

PASTILLAS DE DETERGENTE

Antes de volver a utilizar por separado detergente, sal y abrillantador, realice el procedimiento siguiente.

1. Ajuste el nivel más alto del descalcificador.

2. Asegúrese de llenar el depósito de sal y el

dosificador de abrillantador.

3. Inicie el programa más corto que incluya una

fase de aclarado. No añada detergente ni cargue los cestos.

4. Cuando termine el programa, ajuste el

descalcificador según la dureza del agua de su zona.

5. Ajuste la cantidad de abrillantador.

• No coloque en el aparato utensilios de madera, cuerno, aluminio, peltre o cobre.

• No coloque en el aparato objetos que puedan absorber agua (esponjas, paños de limpieza, etc.).

• Elimine los restos de comida de los platos.

• Ablande los restos de comida adheridos a la vajilla.

• Coloque los objetos huecos (por ejemplo, tazas, vasos, cazuelas) boca abajo.

• Asegúrese de que los cubiertos y los platos no se adhieran entre sí. Mezcle las cucharas con otros cubiertos.

• Asegúrese de que los vasos no chocan entre sí

• Coloque los objetos pequeños en el cesto de cubiertos.

• Coloque los objetos ligeros en el cesto superior. Asegúrese de que los objetos no se mueven.

• Antes de iniciar un programa, compruebe que el brazo aspersor gira sin obstrucción.

• Los filtros están limpios y bien instalados.

• La tapa del depósito de sal está apretada.

• Los brazos aspersores no están obstruidos.

• Hay abrillantador y sal para lavavajillas (a menos que utilice pastillas múltiples).

• La posición de los objetos en los cestos es correcta.

• El programa es adecuado para el tipo de carga y el grado de suciedad.

• Se utiliza la cantidad correcta de detergente.

DESCARGA DE LOS CESTOS

1. Deje enfriar la vajilla y cristalería antes de

retirarla del aparato Los artículos calientes son sensibles a los golpes.

2. Vacíe primero el cesto inferior y a continuación

el superior Al final del programa puede haber restos de agua en los laterales y en la puerta del aparato.

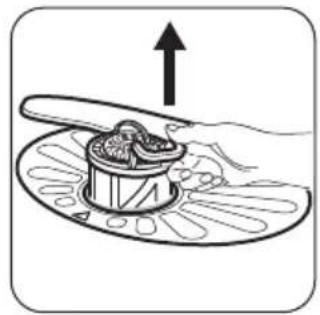

MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA! Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red. Los filtros sucios y los brazos aspersores obstruidos reducen la calidad del lavado. Revíselos periódicamente y, si es necesario, límpielos.

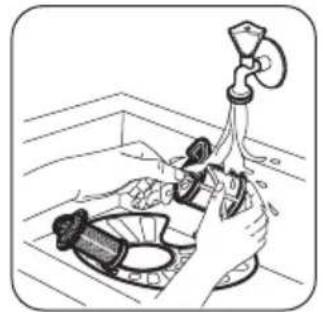

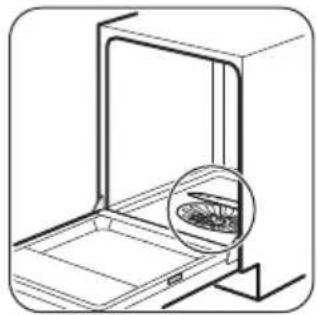

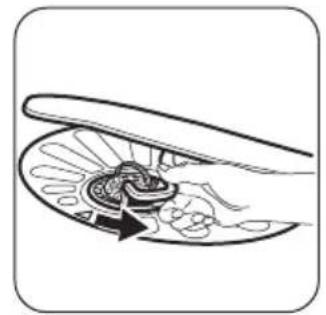

• Asegúrese de que no haya restos de comida ni suciedad alrededor del borde del sumidero.

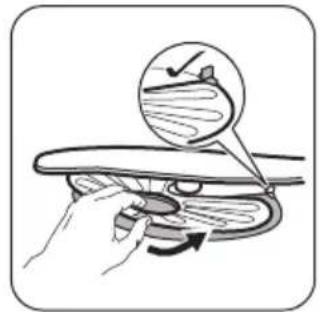

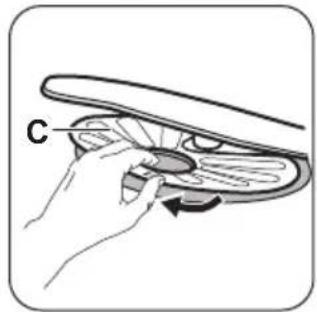

• Vuelva a colocar el filtro plano (C). Asegúrese de que esté bien colocado bajo las 2 guías.

• Vuelva a montar los filtros (A) y (B).

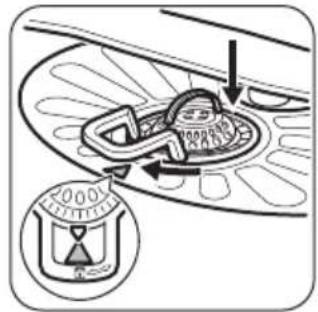

• Vuelva a colocar el filtro (A) en el filtro plano (C). Gírelo hacia la derecha hasta que encaje. Una posición incorrecta de los filtros puede dañar el aparato y provocar resultados de lavado no satisfactorios.

LIMPIEZA DE LOS BRAZOS ASPERSORES

No retire los brazos aspersores. Si los orificios de los brazos aspersores se taponan, retire la suciedad restante con un objeto afilado.

LIMPIEZA DEL EXTERIOR

• Limpie el aparato con un paño suave humedecido.

• Utilice solo detergentes neutros.

• No utilice productos abrasivos, estropajos duros ni disolventes.

LIMPIEZA DEL INTERIOR

• Limpie cuidadosamente el aparato, incluida la junta de goma de la puerta, con un paño húmedo.

• Si normalmente utiliza programas de corta duración, estos pueden dejar depósitos de grasa y sarro en el interior del aparato. Para evitarlo, se recomienda utilizar programas de larga duración al menos dos veces al mes.

SOLUCIÓN DE PROBLEMAS

Si el aparato no se pone en marcha o se detiene durante el funcionamiento. Antes de ponerse en contacto con el servicio técnico compruebe si puede resolver el problema con ayuda de la información de la tabla. Algunos fallos de funcionamiento se indican en la pantalla con un código de alarma. 42Problema y código de alarma Posible solución No se puede encender el apar- ato.

• Asegúrese de que el enchufe está conectado a la toma de cor- riente.

• Asegúrese de que no hay ningún fusible dañado en la caja de fusibles. El programa no se pone en marcha.

• Asegúrese de que la puerta del aparato está cerrada.

• Si se ha ajustado el inicio diferido, cancele el ajuste o espere hasta el final de la cuenta atrás.

• El aparato ha iniciado el proceso de recarga de resina dentro del descalcificador de agua. La duración total del proceso es de aproximadamente 5 minutos. El aparato no carga agua. La pantalla muestra .

• Compruebe que el grifo está abierto.

• Asegúrese de que la presión del agua no sea demasiado baja. Solicite información a la compañía local de suministro de agua.

• Compruebe que el grifo no esté obstruido.

• Asegúrese de que el filtro de la manguera de entrada no está obstruido.

• Asegúrese de que la manguera de entrada no esté doblada ni retorcida. El aparato no desagua. La pantalla muestra .

• Compruebe que el desagüe no esté obstruido.

• Asegúrese de que el tubo de desagüe no esté doblado ni re- torcido. El dispositivo contra inunda- ción se ha puesto en marcha. La pantalla muestra .

• Cierre el grifo y póngase en contacto con el servicio técnico autorizado. Después de comprobar el aparato, desactívelo y actívelo. Si el problema se vuelve a producir, póngase en contacto con el servicio técnico autorizado. Respecto a los códigos de alarma no descritos en la tabla, póngase en contacto con el servicio técnico autorizado. LOS RESULTADOS DEL LAVADO Y EL SECADO NO SON SATISFACTORIOS Problema Posible solución Hay rayas o películas azuladas en vasos y platos.

• La dosificación del abrillantador es demasiado alta. Ajuste el selector de abrillantador en la posición más baja.

• La cantidad de detergente es demasiada. Hay manchas y gotas de agua en vajilla y cristalería

• La dosificación del abrillantador es insuficiente. Ajuste el se- lector de abrillantador en una posición más alta.

• La calidad del abrillantador podría ser la causa. 43Problema Posible solución La vajilla está mojada. • El programa no tiene una fase de secado o la tiene con una temperatura baja.

• El dosificador de abrillantador está vacío.

• La calidad del abrillantador podría ser la causa.

• La calidad de las tabletas de detergente podría ser la causa. Pruebe con una marca diferente o active el dosificador del abrillantador y utilice éste junto con las tabletas de deter- gente. Consulte otras posibles causas en "Consejos". ACTIVACIÓN DEL ABRILLANTADOR CON LA OPCIÓN MULTI TAB ACTIVADA

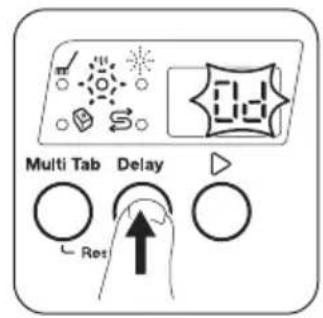

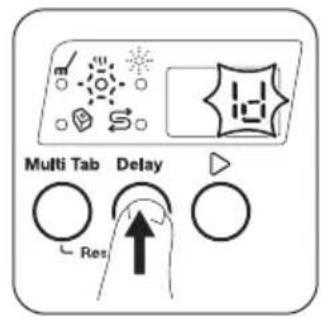

1. Asegúrese de que el aparato se encuentra en modo de selección de programa.

2. Gire el selector de programas hasta que el indicador de programa coincida con .

3. Mantenga pulsados a la vez Multi Tab y Delay hasta que los indicadores , y empiecen a

4. Pulse Delay. Los indicadores y se apagan. El indicador continúa parpadeando. La pantalla

muestra el ajuste actual del dosificador de abrillantador.

= dosificador de abrillantador desactivado

• = dosificador de abrillantador activado

5. Pulse Delay de nuevo para cambiar el ajuste.

6. Pulse la tecla de encendido/apagado para apagar el aparato y confirmar el ajuste.

Medidas Ancho / alto / fondo (mm) 600 / 850 / 625 Conexión eléctrica

1) Voltaje (V) 220 - 240

Frecuencia (Hz) 50 Presión del suministro de agua Mín. / máx. bares (MPa) 0.5 (0.05) / 8 (0.8) Suministro de agua Agua fría o caliente

Capacidad Cubiertos 12 Consumo de potencia Modo encendido (W) 0.99 44Consumo de potencia Modo apagado (W) 0.10

1) Consulte los demás valores en la placa de características.

2) Si el agua caliente procede de fuentes de energía alternativas (por ejemplo, paneles solares, energía

eólica), utilice la toma de agua caliente para reducir el consumo de energía.

INFORMACIÓN PARA LOS INSTITUTOS DE

PRUEBAS Para obtener toda la información necesaria para la prueba de rendimiento, envíe un correo electrónico

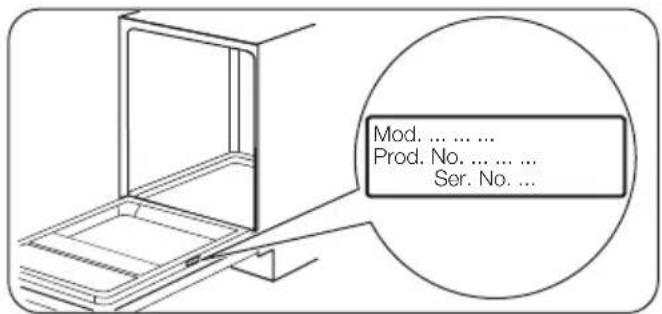

info.test@dishwasher-production.com Anote el número de producto (PNC) que aparece en la placa de características. ASPECTOS MEDIOAMBIENTALES Recicle los materiales con el símbolo . Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.
