MANUAL DE USUARIO ZDF3015X ZANUSSI

Manual de instrucciones

Lavavajillas

USER MANUAL

Información sobre seguridad ____ 2
Panel de mandos 4
Programas de lavado ____ 6
Uso del aparato ____ 7
Ajuste del descalcificador de agua ____ 7
Uso de sal para lavavajillas ____ 8
Uso de detergente y abrillantador ____ 9
Función Multitab ____ 9

Carga de cubiertos y vajilla 10
Selección e inicio de un programa de lavado ____ 11
Mantenimiento y limpieza ____ 12
Qué hacer si... 13
Datos técnicos 16
Aspectos medioambientales ____ 16
Instalación ____ 16

Salvo modificaciones

Información sobre seguridad

Antes de instalar y usar el aparato, lea atentamente este manual:

• Por su seguridad y la de su hogar.
• Para respetar el medio ambiente.
• Por el correcto funcionamiento del aparato
  Guarde siempre estas instrucciones junto con el aparato, aunque se mude o lo dé a otra persona.
  El fabricante no se hace responsable de los daños causados por una instalación incorrecta.

Seguridad de niños y personas vulnerables

• Este electrodoméstico no debe ser usado por niños, personas con capacidades físicas o mentales reducidas, ni tampoco por personas sin experiencia en su manejo, a menos que lo hagan bajo las instrucciones o la supervisión de la persona responsable de su seguridad.
• No deje a los niños desatendidos, para asegurarse de que no jueguen con este aparato.
• Mantenga los materiales de embalaje alejados de los niños. Existe riesgo de asfixia o lesiones.
• Guarde todos los detergentes en un lugar seguro. No permita que los niños entren en contacto con los detergentes.
• Mantenga a los niños y mascotas alejados del aparato cuando la puerta se encuentre abierta.

Instrucciones generales de seguridad

• No cambie las especificaciones de este aparato. ¡Peligro de lesiones y daños al aparato!

• Siga las instrucciones de seguridad facilitadas por el fabricante del detergente para evitar quemaduras en ojos, boca y garganta.

• No beba agua procedente del aparato. El interior del aparato puede tener restos de detergente.

• No deje la puerta abierta del aparato sin supervisión. De esta forma se evitarán lesiones y caídas sobre una puerta abierta.
• No se siente ni se ponga de pie sobre la puerta abierta.

Uso del equipo

• Este aparato está diseñado exclusivamente para uso doméstico. No utilice el aparato para otros usos a fin de evitar daños y lesiones.
• Utilice el aparato exclusivamente para el lavado de utensilios del hogar adecuados para lavavajillas.
• No coloque productos inflamables ni objetos mojados con productos inflamables, dentro, cerca o encima del aparato. ¡Peligro de explosión o incendio!
• Los cuchillos y otros objetos con puntas afiladas deben colocarse en el cesto para cubiertos con la punta hacia abajo. Si no lo hace así, colóquelos en posición horizontal en el cesto superior o en el cesto para cuchillos. (No todos los modelos tienen cesto para cuchillos.)
• Utilice sólo productos específicos para lavavajillas (detergente, sal, abrillantador).
• El uso de cualquier otro tipo de sal no específico para lavavajillas puede dañar el descalcificador de agua.
• Cargue la sal antes de iniciar un programa de lavado. Los restos de sal en el aparato pueden causar corrosión o abrir un agujero en su parte inferior.

• No llene el dosificador de abrillantador con otra sustancia diferente (por ej., productos de limpieza de lava-vajillas o detergentes líquidos). El aparato podría dañarse.

• Antes de iniciar un programa de lavado, compruebe que los brazos aspersores giran sin obstrucción.

• Si abre la puerta con un programa de lavado en curso, puede salir vapor caliente. Ello puede causar quemaduras en la piel.
• No retire la vajilla del aparato antes de que finalice el programa de lavado.

Cuidado y limpieza

• Antes de limpiar el aparato, apáguelo y desenchúfelo de la toma de red.
• No utilice productos inflamables ni corrosivos.
• No utilice el aparato sin los filtros. Compruebe que los filtros están instalados correctamente. Una instalación incorrecta de los filtros reduce la calidad del lavado y puede provocar daños en el aparato.
• No utilice pulverizadores ni vapor de agua para limpiar el aparato. Podrían sufrirse descargas eléctricas o dañar el aparato.

Instalación

• Asegúrese de que el aparato no está dañado. No enchufe ni conecte el aparato si está dañado; diríjase al proveedor.
• Retire todo el embalaje antes de instalar y usar el aparato.
• La instalación, fontanería y conexiones eléctricas del aparato debe realizarlas tan sólo un técnico profesional homologado. De esta forma se evitarán riesgos de daños estructurales y lesiones.
• Asegúrese de que el enchufe está desconectado de la toma de red durante la instalación.
• No taladre en los lados del lavavajillas para no dañar los componentes hidráulicos y eléctricos.

Medidas anti congelación

• No instale el aparato en lugares con temperaturas inferiores a 0°C.
• El fabricante no se hace responsable de los daños causados por congelación.

Conexión de agua

• Utilice mangueras nuevas para conectar el aparato al suministro de agua. No emplee mangueras usadas.

• No conecte el aparato a tuberías nuevas o que no se hayan utilizado durante un periodo de tiempo largo. Deje correr el agua durante unos minutos y, a continuación, conecte la manguera de entrada.

• Asegúrese de no aplastar ni dañar las mangueras de agua al instalar el aparato.

• Cerciórese de que los acoplamientos de agua están bien ajustados para evitar fugas.
• La primera vez que use el aparato, asegúrese de que las mangueras no tengan fugas.

Conexión eléctrica

• El aparato debe quedar conectado a tierra.
• Asegúrese de que las especificaciones eléctricas de la placa coincidan con las del suministro eléctrico de su hogar.
• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• No utilice enchufes múltiples ni cables prolongadores. ¡Peligro de incendio!
• No sustituya ni cambie el cable de suministro de red. Póngase en comunicación con el servicio técnico.
• Asegúrese de no aplastar ni dañar el cable de alimentación ni el enchufe.
• Asegúrese de que se puede acceder al enchufe del suministro de red una vez instalado el aparato.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.

Servicio técnico

• Sólo el personal técnico autorizado puede reparar o manipular el aparato. Póngase en comunicación con el servicio técnico.
• Utilice únicamente recambios originales.

Eliminación del aparato.

• A fin de evitar el riesgo de lesiones y daños:
• Desenchufe el aparato de la toma de red.
• Corte el cable de conexión a la red y deséchelo.
• Quite el cierre de la puerta. De esta forma evitará que los niños o mascotas se encierren en el aparato. ¡Peligro de asfixia!
• Deshágase del aparato entregándolo en el centro de residuos local.

Advertencia ¡Los detergentes para lavavajillas son peligrosos y pueden causar corrosión!

• De producirse un accidente con estos detergentes, diríjase inmediatamente al médico.
• Si el detergente entra en la boca, diríjase de inmediato al médico.

• Si el detergente entra en los ojos, lávelos con agua y diríjase inmediatamente al médico.

• Mantenga los detergentes para lavavajillas en un lugar seguro, fuera del alcance de los niños.

• No deje abierta la puerta del aparato con detergente en el dosificador de detergente.
• Cargue el dosificador de detergente sólo antes de iniciar un programa de lavado.

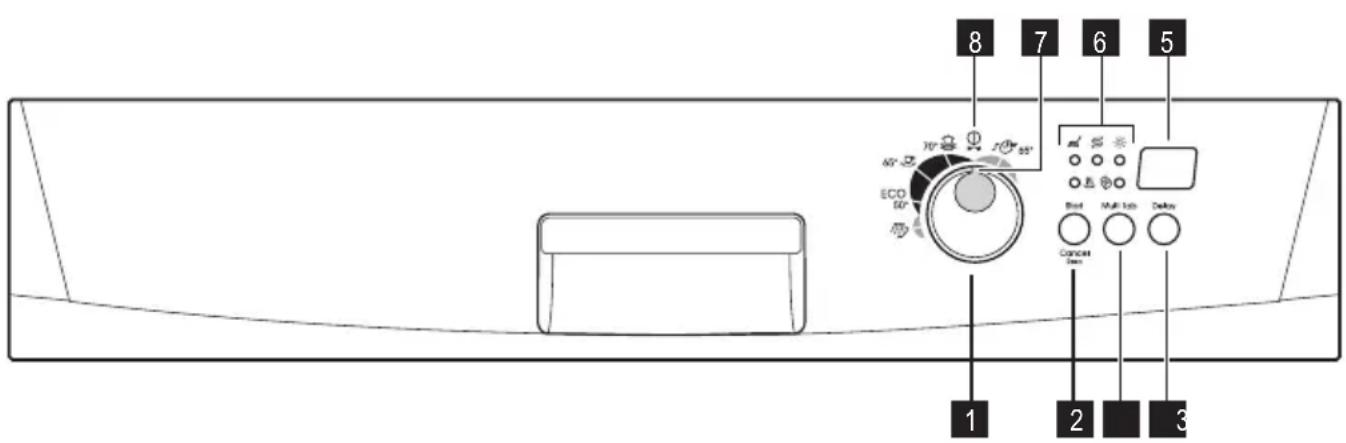

Panel de mandos

8 7 6 5 ECD 50° Best Multi-lab Delay 1 2 3

1 Selector de programas
2 Tecla de inicio/cancelación
3 Tecla Multitab
4 Tecla de inicio diferido
5 Pantalla
6 Indicadores luminosos
7 Indicador de programa
8 Posición de apagado

Indicadores luminosos
Lavado Se ilumina durante la fase de lavado o de aclarado.
Secado Se enciende durante la fase de secado.
Multitab	Se enciende cuando se activa la función Multitab. Consulte la sección "Función Multitab".
Sal 1)	Se enciende cuando es necesario llenar el depósito de sal. Consulte la sección "Uso de sal para lavavajillas".Después de llenar el depósito, el indicador de sal puede permanecer encendido durante unas horas. Esto no afecta al funcionamiento del aparato.

Indicadores luminosos

Abrillantador 1)

Se ilumina cuando es necesario llenar el dosificador de abrillantador. Consulte la sección "Uso de detergente y abrillantador".

1) Si el depósito de sal o el dosificador de abrillantador están vacíos, los indicadores correspondientes no se iluminan durante el funcionamiento del programa de lavado.

Selector de programas

Con el selector de programa podrá realizar lo siguiente:

• Encender y apagar el aparato
• Seleccionar un programa de lavado.
• Ajustar electrónicamente el nivel del descalcificador de agua (consulte "Ajuste del descalcificador de agua").
• Activar o desactivar el dosificador de abrillantador (so lo cuando la función Multitab esté activa).

Para encender el aparato y seleccionar un programa de lavado

Gire el selector de programas hasta que el indicador de programa coincida con uno de los programas de lavado del cuadro de mandos.

• Si el indicador de programa coincide con el programa de lavado, la pantalla muestra la duración del mismo.
• Si el indicador de programa no coincide con un programa de lavado, la pantalla muestra dos barras de estado horizontales.

Para desactivar el aparato

Gire el selector de programas hasta que el indicador de programa coincida con la posición de apagado.

Tecla de inicio/cancelación

Utilice la tecla de inicio/cancelación para estas operaciones:

• Para iniciar un programa de lavado. Consulte el capítulo "Ajuste e inicio de un programa de lavado".
• Para cancelar un programa de lavado en marcha. Consulte el capítulo "Ajuste e inicio de un programa de lavado".
• Ajustar electrónicamente el nivel del descalcificador. Consulte la sección "Ajuste del descalcificador de agua".
• Para activar/desactivar el dosificador de abrillantador cuando la función Multitab está activa. Consulte la sección "Qué hacer si..."

Tecla Multitab

Pulse esta tecla para activar/desactivar la función Multitab. Consulte la sección "Función Multitab".

Tecla de inicio diferido

Pulse la tecla repetidamente para retrasar el inicio del programa de lavado entre 1 y 19 horas.

Pantalla

La pantalla muestra:

• El ajuste electrónico del nivel del descalcificador
• La activación y desactivación del dosificador de abri- llantador (sólo con la función Multitab activa)
• El tiempo del programa de lavado
• El tiempo restante hasta la finalización del programa de lavado
• El final de un programa de lavado (la pantalla indica cero)
• La hora del inicio diferido
• Los códigos de alarma.

Modalidad de ajuste

El aparato debe estar en el modo de ajuste para realizar las siguientes operaciones:

• seleccionar e iniciar un programa de lavado
• seleccionar e iniciar un inicio diferido
• ajustar electrónicamente el nivel del descalcificador
• Activar o desactivar el dosificador de abrillantador (so lo cuando la función Multitab esté activa).

Active el aparato. El aparato está en el modo de ajuste cuando:

• la duración del programa parpadea en la pantalla
• estén encendidos uno o más indicadores de fase.

Active el aparato. El aparato no está en el modo de ajuste cuando:

• la duración o el inicio diferido del programa de lavado no parpadean en la pantalla
• estén encendidos uno o más indicadores de fase.

- Para volver al modo de ajuste, debe cancelar el programa o el inicio diferido. Consulte el capítulo "Ajuste e inicio de un programa de lavado".

Programas de lavado

Programa	Grado de suciedad	Tipo de carga	Descripción del programa
	Suciedad intensa Vajilla, cubiertos, cacerolas y sartenes		PrelavadoLavado principal 70°C2 aclarados intermediosÚltimo aclaradoSecado
	Suciedad normal Vajilla y cubiertos Prelavado		Lavado principal 651 aclarado intermedioÚltimo aclaradoSecado
ECO1)	Suciedad normal Vajilla y cubiertos Prelavado		Lavado principal 50°C1 aclarado intermedioÚltimo aclaradoSecado
	Este programa efectúa un lavado rápido para evitar que se peguen los restos de comida a la vajilla y eliminar los malos olores del aparato.No utilice detergente con este programa.		1 aclarado en frío
30°2)	Suciedad normal o ligera	Vajilla y cubiertos Lavado principal 65°CAclarados

1) Programa de prueba para organismos de control. Para conocer los datos de las pruebas, consulte el folleto suministrado.

2) Si el aparato no está muy cargado, el programa ofrece una solución de ahorro de tiempo con resultados de lavado perfectos.

Valores de consumo

Programa1)	Energía (kWh) Agua (litros)
	1,6-1,8 22-24
	1,4-1,6 17-19
ECO	0,99-1,04 12,2-13,0
	0,1 4
	0,9 9

1) En la pantalla se muestra la duración del programa.

La presión y temperatura del agua, las variaciones del suministro de energía y la cantidad de platos

pueden modificar estos valores.

Uso del aparato

1. Compruebe si el ajuste del descalcificador coincide con la dureza del agua de su zona. De no ser así, ajuste el descalcificador de agua.
2. Llene el depósito con sal para lavavajillas.
3. Cargue el dosificador de abrillantador.
4. Cargue los cubiertos y la vajilla en el aparato.

5. Ajuste el programa de lavado correcto para el tipo de carga y suciedad.

6. Ponga en el dosificador de detergente la cantidad de detergente adecuada.

7. Inicie el programa de lavado.

Si utiliza pastillas de detergente combinado ("3 en 1", "4 en 1", "5 en 1", etc.), use la función Multitab ulte "Función Multitab").

Ajuste del descalcificador de agua

El descalcificador elimina del agua las sales y los minerales. Estas sales y minerales pueden dañar el aparato.

Ajuste el nivel del descalcificador si no coincide con la dureza del agua de su zona.

Póngase en comunicación con las autoridades correspondientes para conocer la dureza del agua de su zona.

Dureza agua				Ajuste de la dureza del agua
Grados alemanes (°dH)	Grados franceses (TH °)	mmol/l Grados	Clarke manualmente electró-		nicamen-te
51 - 70 91 - 125	9,1 - 12,5 64 - 88			2^1)	10
43 - 50 76 - 90	7,6 - 9,0 53 - 63			2^1)	9
37 - 42 65 - 75	6,5 - 7,5 46 - 52			2^1)	8
29 - 36 51 - 64	5,1 - 6,4 36 - 45			2^1)	7
23 - 28 40 - 50	4,0 - 5,0 28 - 35			2^1)	6
19 - 22 33 - 39	3,3 - 3,9 23 - 27			2^1)	5^1)
15 - 18 26 - 32	2,6 - 3,2 18 - 22 1 4
11 - 14 19 - 25	1,9 - 2,5 13 - 17 1 3
4 - 10 7 - 18	0,7 - 1,8 5 - 12 1 2
< 4	< 7	< 0,7	< 5	1^2)	1^2)

1) Posición de fábrica.
2) No utilice sal en este nivel.

El descalcificador de agua se debe ajustar manual o electrónicamente.

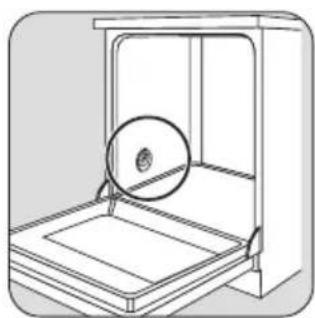

Ajuste manual

Gire el selector de dureza del agua a la posición 1 o 2 (consulte la tabla).

Ajuste electrónico

1. Apague el aparato.

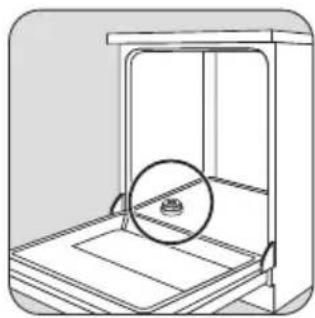

Uso de sal para lavavajillas

1. Mantenga pulsada la tecla de inicio/cancelación.
2. Gire el mando de programas a la izquierda hasta que el indicador coincida con el primer programa de lavado disponible del panel de control.
3. Suelte la tecla de inicio/cancelación cuando la pantalla muestre el ajuste actual.

Ejemplo: la pantalla muestra 5 L = nivel 5.

1. Pulse la tecla de inicio/cancelación para cambiar el ajuste. Cada vez que se pulsa la tecla de inicio/cancelación, el ajuste cambia al siguiente nivel.
2. Gire el selector de programas hasta la posición de apagado para guardar la operación en la memoria.

Si el descalcificador de agua se ajusta electrónicamente al nivel 1, el indicador luminoso de sal permanece apagado.

No se preocupe si el agua rebosa al cargar el depósito con sal; es normal que ocurra.

Vierta un (1) litro de agua en el depósito de sal (sólo cuando cargue sal por primera vez).

Para respetar el medio ambiente, no ponga más detergente del necesario.

Siga las recomendaciones del fabricante del detergente que aparecen en el envase.

Siga estos pasos para llenar el dosificador de detergente:

1. Pulse la tecla de apertura 2 para abrir la tapa 7 del dosificador de detergente.
2. Coloque el detergente en el dosificador 1.
3. Si el programa de lavado tiene una fase de prelava-do, inserte una pequeña cantidad de detergente en el compartimento de prelavado ③.
4. Si utiliza pastillas de detergente, coloque la pastilla en el dosificador de detergente 1.
5. Cierre el dosificador de detergente. Presione la tapa hasta que encaje en su lugar.

Función Multitab

La función multitab es para pastillas de detergente combinadas.

Estas pastillas combinan las funciones de detergente, abrillantador y sal para lavavajillas. Algunos tipos de pastillas también pueden contener otros productos.

Compruebe que las pastillas son adecuadas para la dureza del agua de su zona (consulte las instrucciones del paquete de los productos).

La función multitab desactiva automáticamente la entrada de abrillantador y sal.

Cada marca de detergente tiene su propio tiempo de disolución. Algunas pastillas de detergente no ofrecen los mejores resultados con los programas de lavado cortos. Cuando utilice pastillas de detergente, elija programas de lavado largos para eliminar el detergente a fondo.

Uso de abrillantador

El abrillantador permite que la vajilla se seque sin dejar rayas ni manchas.

El dosificador de abrillantador añade automáticamente el producto durante la última fase de aclarado.

Siga estos pasos para llenar el dosificador del abrillantador:

1. Para abrir el dosificador de abrillantador, gire el tapón 4 hacia la izquierda
2. Cargue el dosificador 5 de líquido abrillantador. La marca "max" indica el nivel máximo.
3. Limpie las salpicaduras de abrillantador con un pa- ño absorbente para evitar que se forme demasiada espuma durante el lavado.
4. Para cerrar el dosificador de abrillantador, vuelva a colocar la tapa y gírela hacia la derecha.

Ajuste la cantidad de abrillantador

Ajuste de fábrica: posición 3.

Puede ajustar la dosificación de abrillantador entre las posiciones 1 (dosificación más baja) y 4 (dosificación más alta).

Gire el selector 6 para aumentar o reducir la dosis del abrillantador.

La función Multitab desactiva automáticamente los indicadores del abrillantador y la sal.

La función multitab puede aumentar la duración del programa de lavado.

Importante Active la función multitab antes de poner en marcha un programa de lavado. No es posible activar la función con el programa de lavado en marcha.

Para activar la función multitab

- Pulse la tecla Multitab para que se encienda el indicador multitab. La función está activada.

- La función multitab seleccionada permanecerá activa hasta que la desactive expresamente.

Para desactivar la función multitab y usar detergente, sal y abrillantador por separado

1. Pulse la tecla Multitab para que se apague el indicador multitab. La función está desactivada.

Carga de cubiertos y vajilla

1. Llene el depósito de sal y el dosificador del abrillantador.
2. Ajuste el descalcificador en el nivel más alto.
3. Inicie el programa de lavado sin vajilla.
4. Ajuste el descalcificador de agua en función de la du- reza del agua de su zona.
5. Ajuste la cantidad de abrillantador.

Consejos y sugerencias

• No coloque en el aparato objetos que puedan absorber agua (esponjas, paños de limpieza, etc.).
• Elimine los restos de comida de los platos.
• Ablande los restos de comida adheridos a la vajilla.
• Coloque los objetos huecos (por ejemplo, tazas, vasos, cazuelas) boca abajo.
• Asegúrese de que el agua no queda almacenada en los recipientes ni en cuencos.
• Asegúrese de que los cubiertos y los platos no se adhieran entre sí.
• Asegúrese de que los vasos no estén en contacto entre sí.
• Coloque los objetos pequeños en el cesto de cubiertos.
• Mezcle las cucharas con otros cubiertos para evitar que se acoplen entre sí.
• Cuando coloque objetos en los cestos, asegúrese de que el agua puede llegar a todas las superficies.
• Coloque los objetos ligeros en el cesto superior. Asegúrese de que los objetos no se mueven.
• Los objetos de plástico y las sartenes antiadherentes tienden a retener gotas de agua.

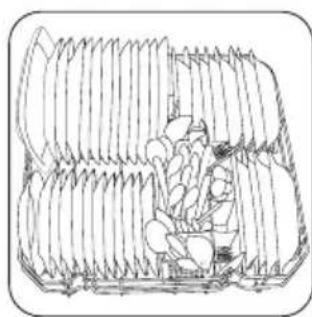

Ordene los platos y las tapaderas grandes alrededor del borde del cesto.

Pliegue los soportes abatibles del cesto inferior para colocar ollas, sartenes y cuencos.

i Utilice la rejilla para cubiertos. Si el tamaño de los cubiertos no permite utilizar la rejilla, puede retirarla con facilidad.

Disponga los objetos de forma que el agua llegue a todas las superficies.

Para objetos más largos, pliegue los estantes para tazas.

No coloque platos en los tres primeros sectores de la parte frontal del cesto. Compruebe que los platos se inclinan hacia delante.

Ajuste de altura del cesto superior

Es posible colocar el cesto superior en dos posiciones para facilitar la carga.

Selección e inicio de un programa de lavado

Selección e inicio de un programa de lavado sin inicio diferido

1. Cierre la puerta del aparato.
2. Seleccione un programa de lavado. Consulte "Programas de lavado".
3. Uno o más indicadores de fase están encendidos.

4. El indicador de duración del programa parpadea en la pantalla.

5. Pulse la tecla de inicio/cancelación. El programa de lavado comienza de manera automática.

Altura máxima de los platos en: el cesto superior el cesto inferior

Posición superior

20 cm 31 cm

Posición inferior 24 cm 27 cm

Siga estos pasos para subir el cesto superior a la posición más alta:

1. Desplace los topes de las guías delanteras (A) hacia fuera.
2. Tire del cesto hacia fuera.
3. Coloque el cesto en la posición superior o inferior.
4. Vuelva a colocar los topes delanteros de las guías (A) en su posición inicial.

Precaución Si el cesto se encuentra en la posición más alta, no coloque tazas en los soportes de las as.

• Se enciende el indicador de la fase en marcha.
• En la pantalla se muestra la duración del programa.

Selección e inicio de un programa de lavado con inicio diferido

1. Cierre la puerta del aparato.
2. Seleccione un programa de lavado.

3. Pulse la tecla de inicio diferido una y otra vez hasta que en la pantalla aparezca el número de horas deseado.

4. Pulse la tecla de inicio/cancelación. La cuenta atrás se inicia automáticamente.

- El programa de lavado se pone en marcha de forma automática cuando termina la cuenta atrás.

Si se abre la puerta, la cuenta atrás se interrumpe de inmediato. Cuando cierra la puerta, la cuenta atrás se reinicia a partir del punto en que se interrumpió.

Interrupción de un programa de lavado

• Abra la puerta del lavavajillas.
• El programa de lavado se detiene.
• Cierre la puerta del aparato.
• El programa de lavado continuará a partir del punto en que se haya interrumpido.

Cancelación de un programa de lavado o un inicio diferido

Si el programa de lavado o el inicio diferido no han empezado, puede cambiar la selección.

Cuando un programa de lavado o un inicio diferido están en marcha, no se puede cambiar la selección. Para realizar una nueva selección es necesario cancelar el programa de lavado o el inicio diferido.

Para ajustar un programa de lavado

1. Mantenga pulsada la tecla de inicio/cancelación hasta que la duración del programa de lavado parpa-dee en la pantalla.
2. Compruebe que hay detergente en el dosificador antes de iniciar un nuevo programa de lavado.

Cancelación de un inicio diferido

1. Mantenga pulsada la tecla de inicio/cancelación hasta que la pantalla muestre la duración del programa.

Mantenimiento y limpieza

Extracción y limpieza de los filtros

Unos filtros sucios reducen la calidad del lavado.

1. Pulse la tecla de inicio/cancelación para comenzar el programa de lavado.

Finalización del programa de lavado

La pantalla muestra un cero y los indicadores de fase se apagan cuando se completa el programa de lavado.

1. Desactive el aparato.
2. Abra la puerta del aparato.
3. Para que el contenido del lavavajillas se seque mejor, mantenga la puerta entreabierta durante unos minutos.

- Si no apaga el aparato, al cabo de tres minutos desde la finalización del programa de lavado: - todos los indicadores luminosos se apagan, - y en la pantalla aparece una barra horizontal. Esto ayuda a ahorrar energía.

Pulse una de las teclas: la pantalla y los indicadores se vuelven a encender.

Retire los objetos de los cestos

• Deje enfriar la vajilla antes de retirarla del aparato. Los platos calientes son sensibles a los golpes.
• Vacíe primero el cesto inferior y, a continuación, el superior.
• Puede haber restos de agua en los lados y en la puerta del lavavajillas. El acero inoxidable se enfría con mayor rapidez que los platos.

Limpie los filtros a fondo con agua corriente.

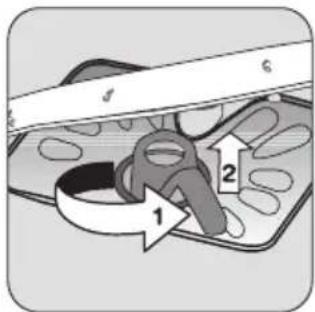

Para retirar los filtros B y C, gire el asa aprox. 1/4 hacia la izquierda.

Retire el filtro plano A de la parte inferior del aparato.

Coloque el filtro plano A en la base del aparato. Instale el filtro plano debajo de las dos guías D.

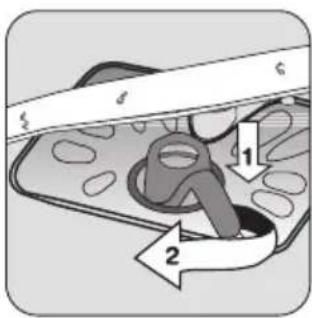

Coloque el sistema de filtrado en su posición. Para bloquear el sistema de filtrado, gire el asa hacia la derecha hasta que quede bloqueada en su posición.

Limpieza de los brazos aspersores

No retire los brazos aspersores.

Si los orificios de los brazos aspersores se taponan, retire la suciedad restante con un objeto afilado.

Limpieza de las superficies exteriores

Limpie las superficies externas de la máquina y del panel de mandos con un paño suave y húmedo.

Utilice sólo detergentes neutros.

No utilice productos abrasivos, estropajos duros ni disol-ventes (acetona, etc.).

Qué hacer si...

El aparato no se pone en marcha o se detiene durante el funcionamiento.

Primero, intente buscar una solución al problema (consulte la tabla). Si no la encuentra, póngase en contacto con el servicio técnico.

Algunos fallos de funcionamiento se indican en pantalla con un código de alarma:

• ,10 - El aparato no carga agua

• ,20 - El aparato no desagua
• ,30 - El dispositivo anti inundación se ha puesto en marcha.

Advertencia Apague el aparato antes de realizar las comprobaciones.

Fallo de funcionamiento Causa probable Posible solución
El aparato no carga agua. El grifo está obstruido o tiene incrustaciones calcáreas.		Limpie el grifo.
	La presión de agua es insuficiente.	Póngase en contacto con la empresa de suministro de agua.
La toma de agua está cerrada. Abra el grifo.
El filtro de la manguera de entrada de agua está obstruido.	Limpie el filtro.
La conexión de la manguera de entrada de agua no es correcta.	Compruebe que la conexión es correcta.
La manguera de entrada de agua está dañada.	Compruebe que la manguera de entrada de agua no está dañada.
El aparato no desagua. El desagüe está obstruido. Desatásquelo.
La conexión de la manguera de desagüe no es correcta.	Compruebe que la conexión es correcta.

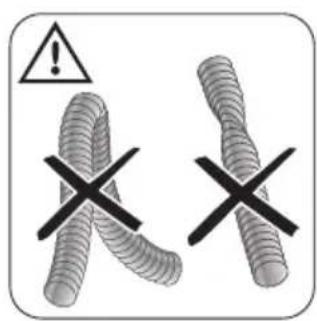

La manguera de desagüe está dañada.	Compruebe que la manguera de desagüe no está dañada.
El dispositivo anti inundación se ha puesto en marcha.	Cierre el grifo y póngase en contacto con el servicio técnico.
El programa de lavado no se pone en marcha.	La puerta del aparato está abierta. Cierre la puerta del aparato.
El aparato no está bien enchufado a la toma de red.	Enchufe el aparato a la red.
Se ha fundido un fusible de la insta-lación doméstica.	Cambie el fusible.
	Está ajustado el inicio diferido.	Cancelación del inicio diferido.El programa de lavado se pone en marcha de forma automática cuando termina la cuenta atrás.

Una vez finalizada la revisión, conecte el aparato. El programa continuará a partir del punto en que se haya interrumpido.

Si el fallo se vuelve a producir, póngase en contacto con el servicio técnico.

Si la pantalla muestra otros códigos de alarma, diríjase al servicio técnico.

Los datos necesarios para el servicio técnico están en la placa de datos técnicos.

Conserve esta información:

• Modelo (MOD.)
• Número de producto (PNC) ....
• Número de serie (S.N.) ....

Los resultados del lavado y el secado no son satisfactorios

Problema Causa probable	Posible solución
La vajilla no está limpia. El programa de	lavado no es el ade- cuado para el tipo de carga y el gra- do de suciedad de la vajilla.	Asegúrese de que el programa de la- vado seleccionado es el adecuado para el tipo de carga y el grado de su- ciedad de la vajilla.
No ha colocado correctamente los	objetos en los cestos; el agua no lle- ga a todas las superficies.	Coloque los objetos correctamente en los cestos.
Los brazos aspersores no giran co-rectamente. Posición incorrecta de los objetos en los cestos.		Asegúrese de que la disposición de la carga no obstaculice el libre movi-miento de los brazos aspersores.
Los filtros están sucios o mal insta-lados.		Compruebe que los filtros están lim-pios y bien instalados.
No se ha utilizado detergente, o la cantidad introducida era insuficiente.		Asegúrese de poner la cantidad nece-saria de detergente.
Se observan restos de cal en la vaji-lla.	El depósito de sal está vacío. Llene el depósito con sal para lavava-jillas.
Nivel incorrecto en el ajuste del des-calcificador de agua.		Ajuste el descalcificador de agua al nivel adecuado.
La tapa del depósito de sal no está debidamente cerrada.		Cierre bien la tapa del depósito de sal.
Se ven rayas, puntos blancos o una película azulada en vasos y platos.	La dosificación del abrillantador es demasiado alta.	Reduzca la cantidad de abrillantador.
Se observan gotas de agua en vajilla y cristalería.	La dosificación del abrillantador es demasiado baja.	Aumente la cantidad de abrillantador.
	La causa podría ser el detergente.	Utilice otra marca de detergente.
La vajilla está mojada. Ha seleccionado un programa de la-vado sin fase de secado o con una fase de secado reducida.		Para que el contenido del lavavajillas se seque mejor, mantenga la puerta entreabierta durante unos minutos.
La vajilla aparece mojada y sin brillo. El dosificador de abrillantador está vacío.		Cargue el dosificador de abrillanta-dor.
La función Multitab está activa (esta función desactiva automáticamente el dosificador de abrillantador).		Active el dosificador de abrillantador.

Cómo activar el dosificador de abrillantador

1. Apague el aparato.
2. Mantenga pulsada la tecla de inicio/cancelación.
3. Gire el mando de programas a la izquierda hasta que el indicador coincida con el primer programa de lavado disponible del panel de control.
4. Suelte la tecla de inicio/cancelación.

- En la pantalla aparece el ajuste electrónico del descalcificador.

1. Gire el mando de programas a la izquierda hasta que el indicador de programa coincida con el segundo programa de lavado disponible del panel de control.

- La pantalla muestra el ajuste actual.

0d	Dosificador de abrillanta-dor desactivado
1d	Dosificador de abrillanta-dor activado

1. Pulse la tecla de inicio/cancelación para cambiar el ajuste.

- La pantalla muestra el nuevo ajuste.

1. Gire el selector de programas hasta la posición de apagado para guardar la operación en la memoria.

Datos técnicos

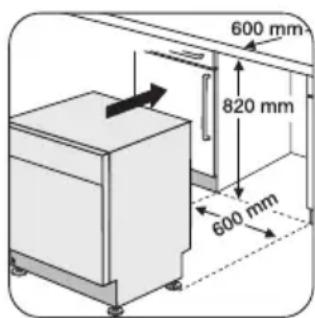

Medidas Anchura 600 mm
Altura 850 mm
Profundidad 610 mm
Presión del suministro de agua Mínima	0,5 bares (0,05 MPa)
Máxima 8 bares (0,8 MPa)
Suministro de agua 1)	Agua fría o caliente máximo 60 °C
Capacidad Cubiertos 12

1) Conecte la manguera de entrada de agua a un grifo con rosca de 3/4 pulgadas.

La placa de especificaciones técnicas del borde interior de la puerta del aparato contiene los datos de conexión eléctrica.

Si el agua caliente procede de fuentes de energía alternativas (por ejemplo, paneles solares, fotovoltaicos o eólicos), utilice una toma de agua caliente para reducir el consumo de energía.

Aspectos medioambientales

El símbolo ¿que aparece en el aparato o en su embalaje, indica que este producto no se puede tratar como un residuo normal del hogar. Se deberá entregar, sin coste para el poseedor, bien al distribuidor, en el acto de la compra de un nuevo producto similar al que se deshecha, bien a un punto municipal de recolección selectiva de equipos eléctricos y electrónicos para su reciclaje. Al asegurarse de que este producto se desecha correctamente, usted ayudará a evitar posibles

consecuencias negativas para el medio ambiente y la salud pública, lo cual podría ocurrir si este producto no se gestionara de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Ayuntamiento de su Municipio, ó con la tienda donde lo compró.

Recicle los materiales con el símbolo 📋. Coloque el material de embalaje en los contenedores adecuados para reciclarlo.

Instalación

Instalación bajo una encimera

Coloque el aparato junto a un grifo y un desagüe. Desmonte la encimera del aparato para instalarla debajo de un fregadero o de una encimera de cocina. Compruebe que las medidas del espacio en el que va a instalar el aparato coinciden con las de la figura.

600 mm 820 mm 600 mm

1

Nivelación del aparato

El aparato debe estar nivelado para que la puerta se abra y cierre correctamente.

Si el nivel del aparato no es correcto, la puerta se engancha en los lados del mueble

Afloje o apriete las patas ajustables para nivelar el aparato.

Conexión del desagüe

Conecte el tubo de desagüe al sumidero.

La prolongación del tubo de desagüe no debe medir más de 2 m. El diámetro interno no debe ser inferior al diámetro del tubo.

Si conecta el tubo de desagüe al sumidero, bajo el fregadero, retire la membrana de plástico (A). Si no retira la membrana, los residuos de comida pueden bloquear la salida del tubo de desagüe.
