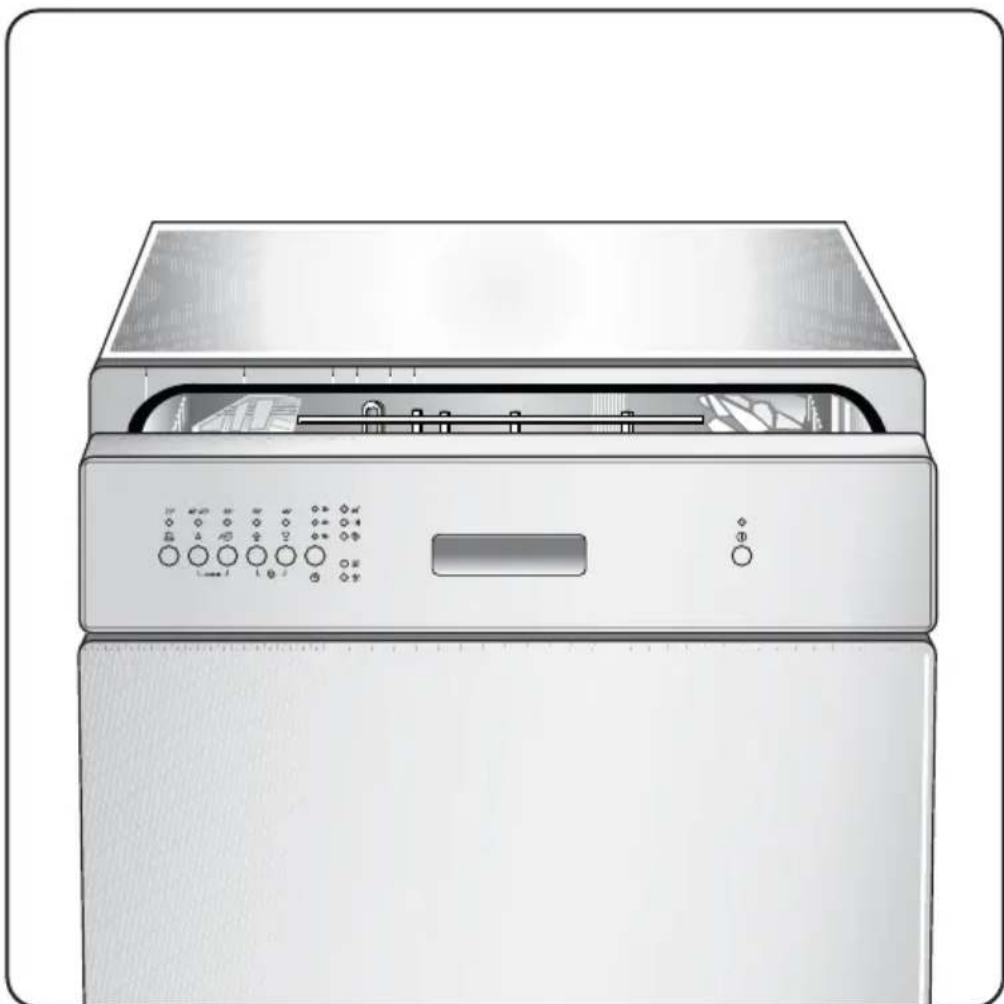

ZDI211X - Lavavajillas ZANUSSI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavavajillas
Marca	Zanussi
Modelo	ZDI211X
Dimensiones (alto x ancho x fondo)	85 x 60 x 60 cm
Peso	45 kg
Tensión de alimentación	220-240 V
Frecuencia	50 Hz
Potencia total	2100 W
Capacidad	13 cubiertos
Clase energética	A+
Consumo de agua por ciclo	12 L
Nivel de ruido	47 dB
Número de programas	6
Programas destacados	Eco, Intensivo, Rápido, Delicado, Prelavado, Auto
Funciones adicionales	AquaStop, Ajuste de altura cesta, Indicador de sal y abrillantador
Material del cesto	Acero inoxidable
Filtro	Autolimpiante
Seguridad infantil	Sí, bloqueo de puerta
Reparabilidad	Índice de reparabilidad 8.0 / 10
Piezas de repuesto disponibles	Sí, cestos, brazos aspersores, filtros, resistencias

Preguntas frecuentes - ZDI211X ZANUSSI

¿Cómo instalar el lavavajillas Zanussi ZDI211X?

La instalación debe realizarla un profesional. Asegúrese de que el aparato esté nivelado, conectado al suministro de agua fría (3/4 de pulgada) y al desagüe. Consulte el manual de instalación para más detalles.

¿Qué hacer si el lavavajillas no enciende?

Verifique que el cable de alimentación esté enchufado y que el disyuntor no esté disparado. Revise la puerta esté bien cerrada. Si persiste, contacte al servicio técnico.

¿Cómo limpiar el filtro del lavavajillas?

Retire el filtro inferior (girando y tirando hacia arriba), lávelo bajo el grifo con un cepillo suave y vuelva a colocarlo. Hágalo cada 15 días para evitar atascos.

¿Qué significa el código de error E15?

E15 indica un problema de suministro de agua. Verifique que el grifo esté abierto, la manguera no esté doblada y el filtro de entrada esté limpio.

¿Puedo usar pastillas todo-en-uno en este modelo?

Sí, el lavavajillas admite pastillas combinadas. Ajuste la dosis de sal y abrillantador según la dureza del agua para obtener mejores resultados.

¿Cuánta sal debo añadir al lavavajillas?

La cantidad depende de la dureza del agua. Consulte la tabla en el manual y ajuste el regulador de dureza. Normalmente, llene el depósito hasta el borde antes del primer uso.

¿Cómo cargar la vajilla de forma óptima?

Coloque los platos boca abajo, las copas en la cesta superior y los cubiertos en la cesta de cubiertos. No obstruya los brazos aspersores para una limpieza eficaz.

¿Por qué los vasos salen con manchas blancas?

Suele ser por exceso de detergente o falta de abrillantador. Ajuste la dosis y compruebe que el abrillantador esté lleno. También puede ser por agua dura.

¿Cuánto dura un ciclo de lavado normal?

Un programa normal dura aproximadamente 2 horas. El programa Eco puede durar hasta 3 horas para ahorrar energía.

¿Dónde puedo encontrar piezas de repuesto?

Las piezas originales están disponibles en servicios técnicos autorizados de Zanussi o en tiendas online especializadas. Consulte el índice de reparabilidad (8/10) para conocer la disponibilidad.

MANUAL DE USUARIO ZDI211X ZANUSSI

Manual de instrucciones

Lavavajillas

ZDI211

Gracias por elegir nuestro electrodoméstico

Esperamos que disfrute con él y que vuelva a tener en cuenta nuestra marca al adquirir nuevos aparatos para el hogar. Lea atentamente este manual de instrucciones y manténgalo como documento de referencia mientras conserve el aparato. El manual de instrucciones debe transferirse al nuevo usuario en caso de que el aparato cambie de propietario.

Índice de materias

Información sobre seguridad ____ 3
Panel de mandos ____ 5
Programas de lavado ____ 8
Primer uso ____ 8
Ajuste del descalcificador de agua ____ 9
Uso de sal para lavavajillas ____ 10
Carga de abrillantador ____ 11
Ajuste de la cantidad de abrillantador ____ 12
Carga de cubiertos y vajilla ____ 12
Uso de detergente ____ 15

Función Multitab ____ 16
Descarga del lavavajillas ____ 17
Cuidado y limpieza ____ 18
Aspectos medioambientales ____ 19
Qué hacer si... 20
Datos técnicos ____ 22
Valores de consumo ____ 22
Notas para organismos de control ____ 23
Instalación ____ 24

Salvo modificaciones

Información sobre seguridad

Por su seguridad y para garantizar el funcionamiento correcto del lavavajillas, antes de instalarlo y utilizarlo por primera vez lea atentamente este manual del usuario, incluidos los consejos y advertencias. Para evitar errores y accidentes, es importante que todas las personas que utilicen el aparato estén perfectamente al tanto de su funcionamiento y de las características de seguridad. Conserve estas instrucciones y no olvide mantenerlas junto al aparato en caso de su desplazamiento o venta para que quienes lo utilicen a lo largo de su vida útil dispongan siempre de la información adecuada sobre el uso y la seguridad.

Uso correcto

- Este lavavajillas está destinado exclusivamente al lavado de utensilios del hogar aptos para el lavado a máquina.

- No introduzca disolventes en el lavavajillas. Existe riesgo de explosión.

- Los cuchillos y otros objetos con puntas afiladas deben colocarse en el cesto para cubiertos con la punta hacia abajo, o en posición horizontal en el cesto superior.

- Utilice exclusivamente productos (detergente, sal y abrillantador) adecuados para lava-vajillas.

- No abra la puerta con el aparato en funcionamiento, ya que puede producirse la salida de vapor caliente.

- No retire platos del lavavajillas antes de que finalice el ciclo de lavado.

- Después del usar el aparato, desconecte la alimentación eléctrica y cierre el suministro de agua.

• Este producto debe ser reparado por un técnico de servicio autorizado, y sólo se deben utilizar piezas de recambio originales.
• Nunca intente reparar la máquina personalmente. Las reparaciones realizadas por personal sin experiencia pueden provocar lesiones personales o desperfectos graves. Póngase en contacto con el Centro de servicio técnico. Solicite siempre piezas de recambio originales.

Instrucciones generales de seguridad

• Los detergentes del lavavajillas pueden provocar quemaduras de origen químico en ojos, boca y garganta. ¡Pueden representar un riesgo para la vida! Cumpla las instrucciones de seguridad respecto al detergente para lavavajillas suministradas por el fabricante.
• El agua del lavavajillas no es apta para el consumo humano. Podría haber restos de detergente en la máquina.
• Cerciórese de que la puerta del lavavajillas esté siempre cerrada cuando no se realicen operaciones de carga o descarga. De ese modo evitará que alguien tropiece con la puerta abierta y se haga daño.
• No se siente ni se ponga de pie sobre la puerta abierta.

Seguridad de los niños

- Este aparato está diseñado para ser utilizado por adultos. No permita que los niños utilicen el lavavajillas sin supervisión.

• Mantenga los materiales de embalaje alejados de los niños. Existe riesgo de asfixia.
• Mantenga los detergentes en un lugar seguro y fuera del alcance de los niños.
• Mantenga a los niños alejados del lavavajillas cuando la puerta se encuentre abierta.

Instalación

• Compruebe si el lavavajillas ha sufrido daños durante el transporte. Nunca se debe conectar una máquina dañada. Si el lavavajillas está dañado, comuníquelo al distribuidor.
• Es necesario retirar todo el material de embalaje antes del uso.

• Cualquier tarea eléctrica o de fontanería que requiera la instalación de este aparato debe estar a cargo de un profesional cualificado y homologado.

• Por razones de seguridad, es peligroso alterar las especificaciones o intentar modificar este producto en modo alguno.

• En ningún caso debe utilizar el lavavajillas si observa deterioro en el cable de alimentación eléctrica o los tubos de agua; o si el panel de mandos, la superficie superior o la zona inferior (base) presentan daños, de modo que pudiera accederse fácilmente al interior del aparato. Para evitar riesgos, póngase en contacto con el Centro de servicio técnico.
• Nunca se deben perforar los lados del lava-vajillas, pues podrían producirse daños en los componentes hidráulicos y eléctricos.

ADVERTENCIA

Al realizar las conexiones eléctricas y de agua, siga atentamente las instrucciones suministradas en los párrafos específicos.

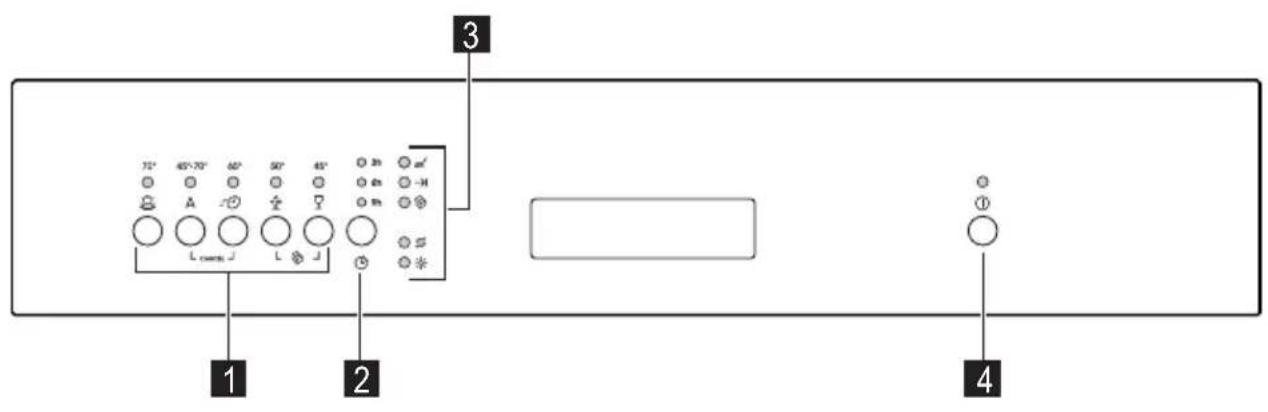

Panel de mandos

1 2 3 4

70° 45°-70° 65° 50° 45° A = ABCDE L Cancel L 5 3h 6h 9h S *

1 Teclas de selección de programa
2 Tecla de inicio diferido
3 indicadores luminosos
4 Tecla de encendido/apagado
5 Teclas de función

Modo de ajuste

El aparato se encuentra en modo de ajuste cuando se enciende el indicador de encendido/apagado y se apagan todos los indicadores de programa.

Recuerde siempre que para realizar operaciones como:

• seleccionar un programa de lavado
• ajustar el descalcificador de agua
• activar/desactivar el distribuidor de abrillantador el lavavajillas DEBE estar en modo de ajuste.

IMPORTANTE

Cuando hay un indicador de programa encendido, el último programa aplicado sigue seleccionado.

En este caso el programa debe cancelarse: Mantenga pulsadas a la vez las dos teclas de función Cancel (B y C) hasta que se apaguen todas las teclas de programa. El programa se cancela y la máquina activa el modo de ajuste.

Teclas de función	Además del programa de lavado, con la ayuda de estas teclas puede seleccionar las funciones siguientes:– ajuste del descalcificador de agua,– cancelación de un programa en marcha.
Teclas de selección de programa	Inicio del programa de lavado:1. Pulse la tecla de encendido/apagado. El indicador de esta tecla se enciende.2. Pulse la tecla del programa que desee; el indicador del programa se enciende. Tanto el indicador del programa como los indicadores de fase del programa empiezan a parpadear.3. Al cabo de unos 3 segundos desde la última pulsación de la tecla el programa se inicia automáticamente. Una vez que el programa está funcionando, los indicadores de fase se apagan, salvo el correspondiente a la fase en que se encuentra el programa.IMPORTANTECuando el programa de lavado está funcionando es preciso cancelarlo para realizar algún cambio.
Tecla de inicio diferido	Esta tecla permite retrasar el inicio del programa 3, 6 o 9 horas. La cuenta atrás disminuye en intervalos de 3 horas. Antes de seleccionar el programa de lavado, pulse la tecla de encendido/apagado y la tecla de inicio diferido hasta que se encienda el indicador del tiempo elegido (3, 6 o 9 horas).

Pulse la tecla correspondiente al programa de lavado que desee, la cuenta atrás se inicia automáticamente al cabo de unos 3 segundos.

El programa de lavado se pone en marcha de forma automática cuando termina la cuenta atrás. Se apaga el indicador de inicio diferido.

- Cancelación del inicio diferido una vez que comienza la cuenta atrás:

Pulse la tecla de inicio diferido hasta que se apague el indicador correspondiente (3, 6 o 9 horas). El programa de lavado seleccionado se inicia de manera automática.

IMPORTANTE

Es posible seleccionar un programa de lavado y también el inicio diferido con la puerta ligeramente entreabierta. En ese caso, el inicio del programa o de la cuenta atrás se producirá al cerrar la puerta. Hasta ese momento es posible modificar el ajuste realizado.

Indicadores luminosos
Lavado	Se enciende cuando se selecciona un programa de lavado y permanece encendido a lo largo del mismo.
Fin de programa →I	Se enciende cuando finaliza el programa de lavado.También cuenta con funciones añadidas de indicación visual, como:ajuste del descalcificador de agua,intervención de una alarma debido a un fallo de la máquina.
Función Multitab	Indica la activación/desactivación de la función Multitab (consulte "Función Multitab").
Carga de sal1)	Se enciende cuando es necesario añadir sal especial.Puede permanecer varias horas encendido después de la carga de sal.
Abrillantador1)	Se enciende cuando es necesario añadir abrillantador.

1) Los indicadores luminosos de sal y abrillantador nunca se encienden con un programa de lavado en marcha, aunque sea necesario añadir sal y abrillantador.

Programas de lavado

Programa	Grado de suciedad	Tipo de carga	Descripción del programa
70° Gran suciedad Vajilla, cubertería, ollas y		sartenes	PrelavadoLavado principal2 aclarados intermediosAclarado finalSecado
45 1)	Suciedad normal Vajilla, cubertería, ollas y sartenes		PrelavadoLavado principal1 o 2 aclarados intermediosAclarado finalSecado
2)	Suciedad ligera Vajilla y cubertería Lavado principal		Aclarado final
[THBT]3)	Suciedad normal Vajilla y cubertería Prelavado		Lavado principal1 aclarado intermedioAclarado finalSecado
♀	Suciedad normal	Vajilla y cubertería fina	Lavado principal1 aclarado intermedioAclarado finalSecado

1) Durante el programa de lavado "Automático", el grado de suciedad de la vajilla se puede determinar observando la turbiedad del agua.
La duración del programa y los niveles de consumo de agua y energía pueden variar, dependiendo de si el lavavajillas está total o parcialmente lleno y de si la vajilla está ligeramente sucia o muy sucia.
La temperatura del agua se regula automáticamente entre 45 °C y 70 °C.
2) Es ideal cuando el lavavajillas está parcialmente lleno. Se trata del programa diario perfecto para las necesidades de una familia de 4 personas que sólo desea cargar la vajilla y cubertería del desayuno y la comida.
3) Programa de prueba para organismos de control.

Primer uso

Antes de utilizar el lavavajillas por primera vez:

- Compruebe que las conexiones eléctricas y de agua son conformes con las instrucciones de instalación.

• Retire todo el material de embalaje del interior del aparato.
• Ajuste el descalcificador de agua.
• Vierta 1 litro de agua en el recipiente de sal y a continuación llénelo con sal para lava-vajillas.

- Llene el depósito de abrillantador.

Si desea utilizar pastillas combinadas con detergente como: "3 en 1", "4 en 1", "5 en 1" etc... ajuste la función Multitab (consulte "Función Multitab").

Ajuste del descalcificador de agua

El lavavajillas cuenta con un descalcificador de agua que elimina sales y minerales del suministro de agua, ya que podrían afectar o deteriorar el funcionamiento de la máquina.

Cuanto mayor sea el contenido de dichos minerales y sales, más dura será el agua. La du-reza del agua se mide con escalas equivalentes, en grados alemanes (°dH), grados franceses (°TH) y mmol/l (milimol por litro, unidad internacional de la dureza del agua).

El descalcificador debe ajustarse en función de la dureza que presente el agua de su zona. La empresa local de suministro de agua puede indicarle el grado de dureza de la misma.

Dureza del agua Selección del ajuste de dureza			del agua		Uso de sal
°dH °TH mmol/l manualmente electrónica-
				mente
51 - 70	91 - 125	9,1 - 12,5	2	nivel 10	sí
43 - 50	76 - 90	7,6 - 8,9	2	nivel 9	sí
37 - 42	65 - 75	6,5 - 7,5	2	nivel 8	sí
29 - 36	51 - 64	5,1 - 6,4	2	nivel 7	sí
23 - 28	40 - 50	4,0 - 5,0	2	nivel 6	sí
19 - 22	33 - 39	3,3 - 3,9	2	nivel 5	sí
15 - 18	26 - 32	2,6 - 3,2	1	nivel 4	sí
11 - 14	19 - 25	1,9 - 2,5	1	nivel 3	sí
4 - 10	7 - 18	0,7 - 1,8	1	nivel 2	sí
< 4	< 7	< 0,7	1	nivel 1	no

El descalcificador de agua se debe ajustar de dos maneras: de forma manual, mediante el

selector de dureza del agua, y de forma electrónica.

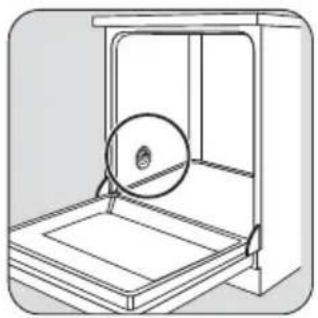

Ajuste manual del descalcificador de agua (consulte la tabla)

Sitúe el conmutador en la posición 1 o 2

El descalcificador de agua se ajusta en fábrica en la posición 2.

Ajuste electrónico del descalcificador de agua (consulte la tabla)

El descalcificador de agua se ajusta en fábrica en la posición 5.

1. Es necesario apagar el lavavajillas.
   Pulse la tecla de encendido/apagado para poner en marcha el lavavajillas.
2. Mantenga pulsadas las teclas de función B y C hasta que los indicadores luminosos A, B y C comiencen a parpadear.
3. Suelte las teclas y a continuación pulse la tecla de función A; los indicadores de las teclas de función B y C se apagan mientras que la tecla de función A sigue parpadeando. Al mismo tiempo empieza a parpadear el indicador luminoso de fin de programa.
   El nivel actual se indica mediante el número de parpadeos del indicador de fin de programa.

Uso de sal para lavavajillas

1. Por ejemplo, el indicador de fin de programa podría parpadear 5 veces. Los parpadeos se repiten cada 5 segundos.
2. Para cambiar el nivel, pulse la tecla de función A. El nivel aumenta cada vez que se pulsa la tecla. (Tras el nivel 10 aparece el nivel 1).
3. El indicador luminoso de fin de programa señala el nuevo valor. (Para seleccionar un nuevo nivel, consulte la tabla).
4. Para grabar la operación en memoria, apague el lavavajillas mediante la tecla de encendido/apagado.

PRECAUCIÓN

Utilice sólo sal especial adecuada para lava-vajillas.

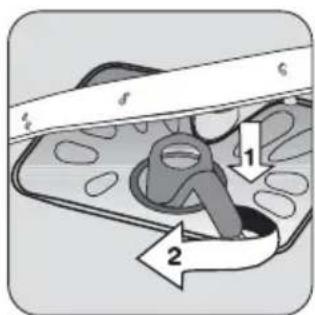

Desenrosque la tapa.

Sólo antes de cargar sal por primera vez, llene con agua el recipiente para sal.

SAL ZOUT SALT SALZ SEL

Utilice el embudo suministrado para verter sal hasta llenar el recipiente.

Elimine los restos de sal. Vuelva a colocar la tapa y ajústela girándola a dere- cha hasta alcanzar el tope con un chasquido.

Inicie de inmediato un programa completo.

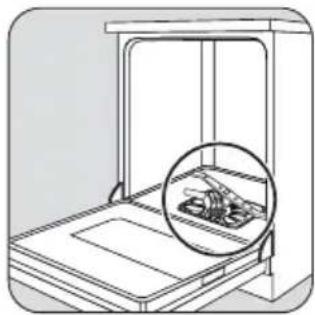

IMPORTANTE

El agua del contenedor se desborda cuando se añade sal.

IMPORTANTE

Recargue con sal especial cuando se encienda el indicador del panel de mandos.

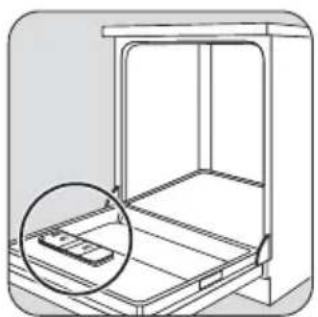

Carga de abrillantador

Cargue el depósito de lí- quido abrillantador. El ni- vel de llenado máximo se indica mediante el texto "max"

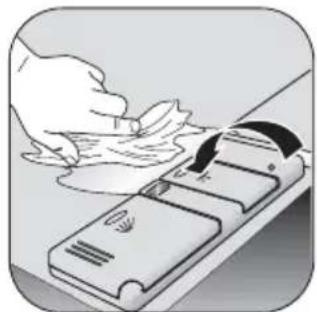

Limpie los restos de abri- llantador desbordado. Cierre la tapa y presiónela hasta que encaje en su si- tio.

PRECAUCIÓN

No llene el depósito de abrillantador con otros productos (como productos limpiadores para lavavajillas o detergente líquido). Podría dañar el aparato.

IMPORTANTE

Cuando el indicador del panel de mandos se encienda, añada abrillantador.

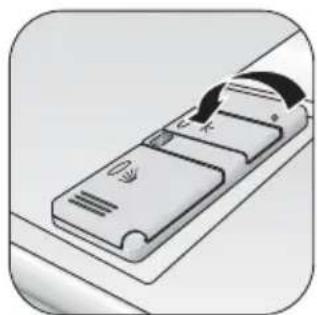

Ajuste de la cantidad de abrillantador

Aumente la dosis si observa gotas de agua o motas de cal en la vajilla tras el lavado.

Reduzca la dosis si observa marcas blanque-cinas en la vajilla o una película azulada en las copas o la hoja de los cuchillos.

Abra la tapa. Ajuste la cantidad de abri-

llantador. (La dosis se ajusta en fábrica en la posición 4).

Cierre la tapa y presiónela hasta que encaje en su sitio.

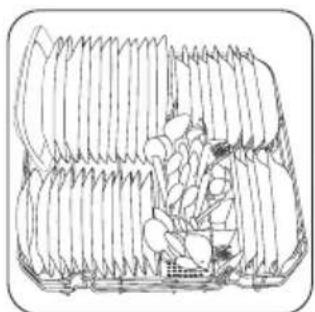

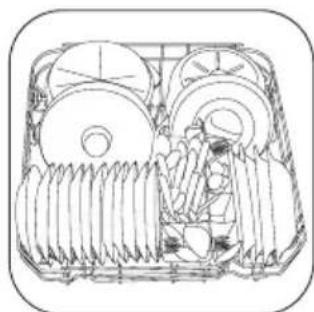

Carga de cubiertos y vajilla

No se pueden lavar en el lavavajillas esponjas, paños de limpieza y cualquier otro objeto que pueda absorber el agua.

- Antes de cargar los platos, debe:

- Retirar toda la comida y restos que queden en los platos.

- Ablandar los restos de comida quemada en las sartenes

- A la hora de cargar los platos y cubiertos, tenga en cuenta lo siguiente:

- Los platos y cubiertos no deben impedir la rotación de los aspersores.

- Cargue los artículos huecos como, por ejemplo, tazas, vasos, sartenes, etc. con la abertura hacia abajo para que no se pueda acumular agua en el recipiente o una base profunda.

- Los platos y cubiertos no deben estar uno dentro otro ni cubrirse mutuamente.

- Para evitar daños en los vasos, éstos no deben tener contacto.

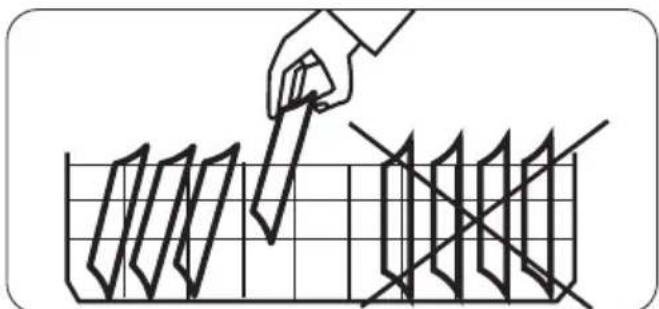

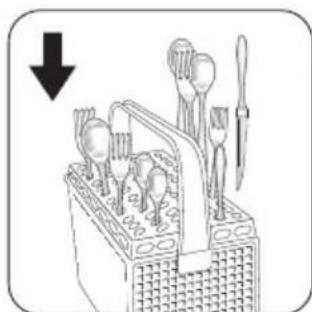

– Coloque los objetos pequeños en la cesta para cubiertos.

- Los artículos de plástico y las sartenes con revestimientos antiadherentes tienden a retener gotas de agua; estos artículos no se secarán tan bien como los artículos de porcelana y acero.

- Los artículos ligeros (fuentes de plástico, etc.) se deben cargar en la cesta superior y disponer de tal forma que no se muevan.

En relación con el lavado en lavavajillas, los siguientes cubiertos y platos no son adecuados: son adecuados con limitaciones:

• Cubiertos con empuñaduras de madera, carey, porcelana o nácar.
• Artículos de plástico que no sean refractarios.
• Cubiertos antiguos con piezas pegadas que no resistan altas temperaturas.
• Cubiertos o platos pegados.
• Artículos de peltre o cobre.
• Vasos de cristal de plomo.
• Artículos de acero con tendencia a la oxidación.
• Fuentes de madera.

• Artículos de fibras sintéticas.

• Lave la loza en el lavavajillas sólo si el fabricante especifica que es segura para lavavajillas.

• Los diseños vitrificados pueden desteñir si se lavan en máquina con frecuencia.
• Las piezas de plata y aluminio tienden a decolorarse durante el lavado: Los restos como, por ejemplo, clara de huevo, yema de huevo y mostaza a menudo decoloran y manchan la plata. Por tanto, elimine siempre de inmediato cualquier resto existente en la plata si no se va a lavar justo después de su uso.

Coloque los cubiertos. Para obtener mejores resultados, es conveniente utilizar la rejilla para cubiertos suministrada (si el tamaño de los cubiertos lo permite).

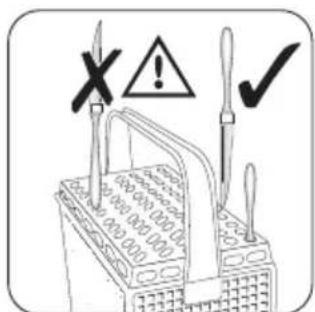

Coloque los cuchillos y otros objetos cortantes con el mango hacia arriba. ¡Existe riesgo de sufrir heridas!

Cargue el cesto inferior. Los platos y las tapas grandes se deben colocar en torno al borde del cesto.

Cargue la cesta superior. Los artículos ligeros (fuentes de plástico, etc.) se deben cargar en la cesta superior y disponer de tal forma que no se muevan.

En el caso de artículos más altos, las rejillas para tazas se pueden plegar hacia arriba.

Si se van a cargar platos en la cesta superior: cárguelos comenzando por las posiciones posteriores inclinándolos ligeramente hacia delante y evitando las posiciones frontales cercanas a la puerta.

Ajuste de la altura del cesto superior

Si es necesario lavar platos muy grandes, es posible colocarlos en el cesto inferior tras des-

plazar el cesto superior a la posición más elevada.

Altura máxima de platos en:

Cesto superior Cesto inferior

Con el cesto superior elevado 20 cm 31 cm

Altura máxima de platos en:

Cesto superior Cesto inferior

Con el cesto superior bajado 24 cm 27 cm

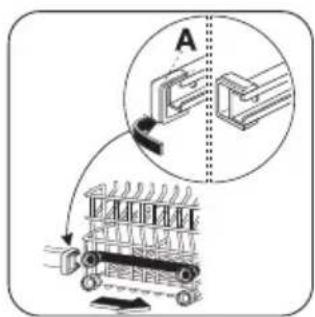

Desplace los topes de las guías delanteras (A) del cesto superior hacia fuera y extraiga el cesto.

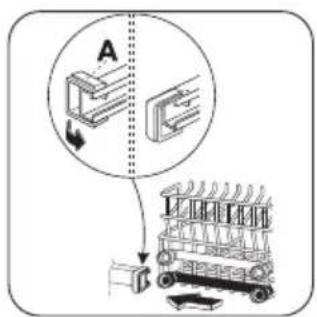

Vuelva a colocar el cesto en la posición más elevada y los topes (A) en su posición original.

IMPORTANTE

Cuando el cesto se encuentra en la posición más elevada no es posible utilizar los estantes para tazas.

Uso de detergente

IMPORTANTE

Utilice sólo detergentes adecuados para lava-vajillas.

Respete las recomendaciones de dosificación y almacenamiento del fabricante.

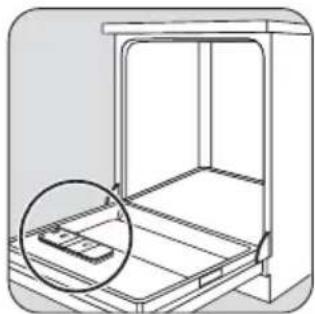

Introduzca el detergente en el compartimento A.

Respete los niveles de dosificación.

B

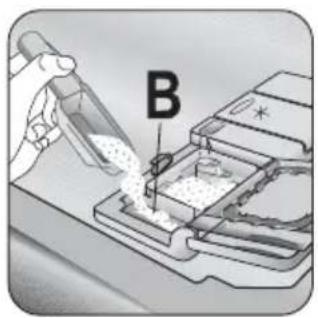

Para programas con pre-lavado, añada una dosis adicional de detergente en el compartimento B.

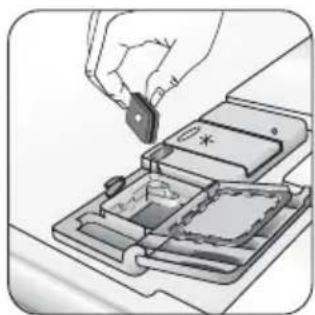

Si utiliza pastillas de detergente: coloque las pastillas de detergente en el compartimento A.

Pastillas de detergente

Las pastillas de detergente de diferentes fabricantes se disuelven a diferente velocidad. Por esta razón, algunas pastillas de detergente no alcanzan todo su poder de limpieza durante

Función Multitab

Este aparato cuenta con la "función Multitab", que permite el uso de pastillas de detergente combinadas.

Son productos detergentes que combinan las funciones de limpieza, abrillantado y sal. También pueden contener otros agentes, dependiendo de su tipo ("3 en 1", "4 en 1", "5 en 1" etc.).

Compruebe si dichos detergentes son adecuados para la dureza del agua que utiliza. Consulte las instrucciones del fabricante.

Una vez seleccionada dicha función, seguirá activa también para los demás programas de lavado.

La selección de esta función desactiva automáticamente la entrada de abrillantador y sal de los recipientes correspondientes, al igual que los indicadores luminosos de sal y abrillantador.

programas cortos de lavado. Por tanto, utilice programas largos de lavado cuando utilice pastillas de detergente con el fin de garantizar la completa eliminación de los restos de detergente.

La duración del ciclo puede cambiar cuando se utiliza la "función Multitab".

Active/desactive la "función Multitab" antes de iniciar un programa de lavado.

Una vez iniciado el programa, NO será posible cambiar la "función Multitab". Para cancelar la "función Multitab", deberá cancelar el ajuste del programa y desactivar seguidamente la función. En tal caso deberá seleccionar nuevamente un programa de lavado (y las opciones que desee).

Activación/desactivación de la función Multitab

Mantenga pulsadas a la vez las dos teclas Multitab (teclas de función D y E) hasta que se encienda el indicador luminoso de la función. Esto significa que la función está activada.

Para desactivar la función, pulse otra vez las mismas teclas hasta que se apague el indicador luminoso correspondiente al símbolo de la función Multitab.

IMPORTANTE

Si los resultados del secado no son satisfactorios, realice lo siguiente:

1. Cargue el distribuidor de líquido abrillantador.
2. Active el distribuidor de abrillantador.
3. Ajuste la cantidad de abrillantador en la posición 2.
4. La activación/desactivación del abrillantador sólo es posible cuando la función Multi-tab está activa.

Activación/desactivación del distribuidor de abrillantador

1. Pulse la tecla de encendido/apagado. El lavavajillas debe estar en modo de ajuste.
2. Mantenga pulsadas las teclas B y C hasta que los indicadores luminosos de las teclas A, B y C comiencen a parpadear.
3. Pulse la tecla B; los indicadores de las teclas A y C se apagan al tiempo que el indicador de la tecla B comienza a parpadear.

Descarga del lavavajillas

• Los platos calientes son sensibles a los golpes.
  Por lo tanto, es necesario esperar a que la vajilla se enfríe antes de retirarla del lava-vajillas.

• Vacíe primero el cesto inferior y a continuación el superior; de ese modo evitará el go-

• Para activar el distribuidor de abrillantador, pulse de nuevo la tecla B; el indicador luminoso de fin de programa se enciende cuando el distribuidor de abrillantador está activado.

• Para grabar la operación en memoria, apague el lavavajillas mediante la tecla de encendido/apagado.
• Para volver a desactivar el distribuidor de abrillantador, siga las instrucciones anteriores hasta que el indicador de fin de programa se apague.

IMPORTANTE

Si decide volver a utilizar el sistema de detergente normal, es conveniente que:

1. Desactive la "función Multi-Tab".
2. Llene de nuevo los recipientes de sal y de abrillantador.
3. Ajuste el valor de dureza del agua al má- ximo y ejecute un programa de lavado nor- mal sin cargar vajilla.
4. Ajuste la dureza de agua de acuerdo con la que exista en su zona.
5. Ajuste la cantidad de abrillantador.

teo desde el cesto superior sobre la vajilla situada en el inferior.

- Es posible la presencia de agua en los costados y la puerta del lavavajillas, ya que el acero inoxidable se enfría antes que la vajilla.

PRECAUCIÓN

Cuando el programa de lavado haya concluido, es conveniente desenchufar el lavavajillas y cerrar el grifo.

Cuidado y limpieza

Limpieza de los filtros

IMPORTANTE

El lavavajillas NUNCA se debe utilizar sin filtros. El posicionamiento incorrecto de los filtros reducirá la calidad del lavado.

Limpie bien los filtros A, B y C con agua corriente.

Gire el asa aproximadamente 1/4 en sentido contrario a las agujas del reloj y extraiga los filtros B y C.

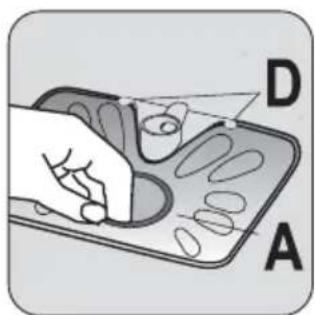

Extraiga el filtro A de la base del compartimiento de lavado.

D A

Vuelva a colocar el filtro plano A en la base del compartimiento de lavado y compruebe que encaja perfectamente bajo las dos guías D.

Vuelva a colocar los filtros y fijelos girando el asa en el sentido de las agujas del reloj hasta el tope.

Limpieza de los brazos aspersores

NO intente extraer los brazos aspersores.

Si observa que los residuos de alimentos han taponado los orificios de los brazos aspersores, elimínelos con un palillo.

Limpieza externa

Limpie las superficies externas de la máquina y del panel de mandos con un paño suave y húmedo. Si es necesario, utilice sólo detergentes neutros. No utilice productos abrasivos, estropajos ni disolventes (acetona, tricloroetileno, etc.).

Limpieza interna

No olvide limpiar periódicamente las juntas de la puerta y los distribuidores de detergente y abrillantador con un paño húmedo.

Se recomienda que cada 3 meses ejecute un programa de lavado para vajilla muy sucia, utilizando detergente pero con el lavavajillas vacío.

Periodos prolongados sin funcionamiento

Si no utiliza la máquina durante un tiempo prolongado, es conveniente:

Aspectos medioambientales

El símbolo que aparece en el aparato o en su embalaje, indica que este producto no se puede tratar como un residuo normal del hogar. Se deberá entregar, sin coste para el poseedor, bien al distribuidor, en el acto de la compra de

1. Desenchufar la máquina y cerrar el conducto de agua.
2. Dejar la puerta entreabierta para evitar la aparición de olores desagradables.
3. Dejar el interior de la máquina limpio.

Precauciones en caso de congelamiento

No sitúe la máquina en lugares con temperaturas por debajo de 0 °C. Si tal cosa es inevitable, vacíe la máquina, cierre la puerta, desconecte el tubo de entrada de agua y vacíelo.

Desplazamiento de la máquina

Si debe desplazar la máquina (por mudanza, etc.):

1. Desenchúfela.
2. Cierre el grifo.
3. Extraiga los tubos de entrada de agua y de desagüe.
4. Retire la máquina junto con los tubos. No incline la máquina durante su transporte.

un nuevo producto similar al que se deshecha, bien a un punto municipal de recolección selectiva de equipos eléctricos y electrónicos para su reciclaje. Al asegurarse de que este producto se desecha correctamente, usted

ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud pública, lo cual podría ocurrir si este producto no se gestionara de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Ayuntamiento de su Municipio, ó con la tienda donde lo compró.

Material de embalaje

Los materiales de embalaje son ecológicos y se pueden reciclar. Los componentes plásticos

Qué hacer si...

El lavavajillas no se pone en marcha o se detiene durante el funcionamiento. Algunos problemas, que pueden deberse sencillamente a falta de mantenimiento o a descuidos, pueden resolverse con la ayuda de las indicaciones de

se identifican con marcas, por ej. >PE <, >PS <, etc. Deseche los materiales de embalaje en los contenedores de uso público destinados a tal efecto.

PRECAUCIÓN

Si se va a desechar la unidad:

• Extraiga la clavija de la toma de corriente.
• Corte el cable, la clavija y deséchelos.
• Elimine el cierre de la puerta. Esto evitará que los niños al jugar queden atrapados dentro y pongan en riesgo su vida.

la tabla, sin necesidad de llamar al servicio técnico.

Apague el lavavajillas, abra la puerta y lleve a cabo las acciones de corrección recomendadas.

Código de fallo y avería Causa y soluciones posibles

El lavavajillas no carga agua.

• parpadeo continuo del indicador luminoso del programa en marcha

• 1 parpadeo del indicador de "fin de programa"

El lavavajillas no desagua.

• parpadeo continuo del indicador luminoso del programa en marcha

• 2 parpadeos del indicador de "fin de programa"

• El grifo está bloqueado o tiene incrustaciones calcáreas. Limpie el grifo.
• El grifo está cerrado. Abra el grifo.
• El filtro (si está presente) de la conexión de tubo roscado del tubo de entrada de agua está obstruido. Limpie el filtro en la conexión del tubo roscado.
• El tubo de entrada de agua no está bien instalado o está doblado u oprimido. Compruebe la conexión del tubo de desagüe.
• El desagüe está obstruido. Limpie el desagüe.

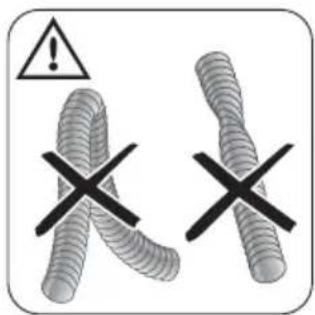

• El tubo de desagüe no está bien instalado o está doblado u obstruido. Compruebe la conexión del tubo de desagüe.

Código de fallo y avería Causa y soluciones posibles

• parpadeo continuo del indicador luminoso del programa en marcha
• 3 parpadeos del indicador de fin de programa
• El programa no se inicia.

- El dispositivo anti-inundación está activado Cierre el grifo y póngase en contacto con el Centro de servicio técnico.

- La puerta del lavavajillas no está cerrada correctamente. Cierre la puerta.

- El enchufe principal no está conectado a la toma. Introduzca el enchufe.

- Se ha quemado el fusible de la caja de fusibles de la vivienda. Cambie el fusible.

Una vez realizadas las comprobaciones anteriores, cierre la puerta y conecte el lavavajillas. Pulse el botón del programa que estaba en marcha antes de la aparición de la alarma. El programa continuará a partir del punto en que se interrumpió.

Si el código de avería o fallo reaparece, llame al Centro de servicio técnico.

En caso de producirse otros códigos de fallo no descritos en la tabla anterior, consulte al Centro de servicio técnico.

Llame al Centro de servicio técnico e indique el modelo (Mod.), el número de producto (PNC) y el número de serie (S.N.).

Esa información se puede encontrar en la placa de datos técnicos situada en el costado de la puerta del lavavajillas.

Para que siempre tenga los datos a mano, es conveniente que los anote aquí:

Mod.:

PNC:

S.N.:

Los resultados del lavado no son satisfactorios

La vajilla no está limpia • Se ha seleccionado el programa de lavado equivocado.

• La vajilla se ha dispuesto de tal modo que el agua no llega a todas las partes de la superficie. No se deben sobrecargar los cestos.
• Los brazos aspersores no giran libremente por la disposición incorrecta de la carga.
• Los filtros de la base del compartimiento de lavado están sucios o colocados de forma incorrecta.
• Se ha utilizado poco o ningún detergente.
• Si se observan depósitos de cal en la vajilla; el recipiente de sal está vacío o se ha ajustado un nivel de descalcificador incorrecto.

Los resultados del lavado no son satisfactorios
	• La conexión del tubo de desagüe es incorrecta. • La tapa del recipiente de sal no está debidamente cerrada.
La vajilla aparece mojada y deslucida • No se utilizó abrillantador.	• El distribuidor de abrillantador está vacío.
Se ven rayas, puntos blancos o una película azulada en copas y platos	• Reduzca la dosificación de abrillantador.
Se han secado gotas de agua en copas y platos • Aumente la dosificación de abrillantador.	• La causa podría ser el detergente. Llame al teléfono de atención al cliente del fabricante del detergente.

Si después de las comprobaciones anteriores persiste el problema, contacte al Centro de servicio técnico.

Datos técnicos

Medidas Ancho x Alto x Fondo	cm	59,6 x 81,8 - 87,8 x 57,5
Conexión eléctricaVoltaje - Alimentación general - Fusible	Los datos de la conexión eléctrica se indican en la placa de datos técnicos, situada en el borde interno de la puerta del lavavajillas.
Presión del suministro de agua Mínima	- Máxima(MPa)	0,05 - 0,8
Capacidad Cubiertos 12

Valores de consumo

Los valores de consumo pretenden servir de guía y dependen de la presión y la temperatura

del agua y también de las variaciones en el suministro de corriente y la cantidad de platos.

Valores de consumo
Programa Duración del programa (en minutos)		Consumo de energía (en kWh)	Agua (litros)
70^	80 - 90	1,6 - 1,8	22 - 24
45°-70°A	90 - 140	1,1 - 1,8	12 - 23
65° 30 0,9 9
50°(Programa de prueba para organismos de control)	150 - 160 1,0 - 1,1 13 - 16
45° 60 - 70 0,8 - 0,9 14 - 15

* Cuando se selecciona un programa de lava-do, la duración del mismo aparece en el visor digital.

Notas para organismos de control

La prueba de conformidad con EN 60704 debe realizarse con el aparato cargado por completo y utilizando el programa de prueba (consulte "Valores de consumo").

La prueba de conformidad con EN 50242 debe realizarse con el recipiente de sal y el distribui-

dor de abrillantador cargados con los productos respectivos y utilizando el programa de prueba (consulte "Valores de consumo").

Carga completa: 12 cubiertos estándar
Cantidad de detergente necesaria 5 g + 25 g (Tipo B)
Ajuste de abrillantador Posición 4 (Tipo III)

Cesto de cubertería Cesto inferior

Estantes para tazas: Posición A

Instalación

ADVERTENCIA

Cualquier trabajo eléctrico o de fontanería que requiera la instalación de este aparato debe estar cargo de un electricista autorizado y un fontanero profesional cualificado.

Conexión de agua

ADVERTENCIA

El lavavajillas no debe conectarse a aparatos de agua abiertos ni a calentadores de agua instantáneos. Este lavavajillas puede llenarse con agua caliente (máx. 60°) o fría. No obstante, se recomienda contar con un suministro de agua fría.

La conexión con el suministro de agua caliente permite reducir de forma importante el consumo de energía. No obstante, el consumo de-

pende de la fuente de energía utilizada para calentar el agua. (Se aconseja utilizar fuentes de energía alternativas que sean menos agresivas con el medio ambiente, como paneles solares o fotovoltaicos y energía eólica).

ADVERTENCIA

Utilice exclusivamente un juego de tubos nuevos para la conexión con el suministro de agua; no se deben reutilizar los juegos de tubos antiguos.

PRECAUCIÓN

Si la máquina se conecta a tubos nuevos o tubos que no se han utilizado durante mucho tiempo, es necesario dejar correr el agua durante unos minutos antes de conectar el tubo de entrada.

Tubo de entrada de agua con válvula de seguridad

Conecte el tubo de entrada a un grifo de agua con rosca externa de 3/4 pulgadas.

Después de conectar el tubo de entrada de agua con doble pared, la válvula de seguridad queda situada junto al grifo.

Si el tubo de entrada de agua presenta una fuga, la válvula de seguridad interrumpe el paso del agua.

El cable eléctrico de la válvula de seguridad se encuentra en el tubo de entrada de agua de doble pared y tiene corriente.

Por lo tanto, no sumerja el tubo de entrada de agua ni la válvula de seguridad.

Tenga cuidado al instalar el tubo de entrada de agua

. Coloque el tubo de entrada de agua de tal modo que quede siempre por debajo del borde inferior de la válvula de seguridad.

Si el tubo de entrada de agua o la válvula de seguridad sufre daños, desconecte el enchufe principal de inmediato.

PRECAUCIÓN

El tubo de entrada de agua con válvula de seguridad DEBE ser sustituido exclusivamente por el Centro de servicio técnico.

Tubo de desagüe

Conecte el tubo de desagüe al sumidero. Fijelo con la abrazadera suministrada.

max 100 cm min 30 cm

Altura necesaria: 30 a 100 cm sobre la base del lavavajillas.

Compruebe que los tubos no están retorcidos, aplastados ni pillados.

A

Al conectar el tubo de desagüe al sumidero bajo el fregadero, es necesario retirar (A) toda la membrana de plástico. Si la membrana no se retira por completo, se acumularán residuos de alimentos que al cabo del tiempo podrían obstruir la salida del tubo de desagüe del lavavajillas.

Si utiliza una prolongación del tubo de desagüe, la longitud total no debe superar los 4 metros. De igual modo, el diámetro interno de los acoplamientos utilizados para las conexiones con la salida del agua de desagüe no debe ser inferior al diámetro del tubo suministrado.

PRECAUCIÓN

Para evitar fugas de agua tras la instalación, cerciórese de que las conexiones de agua están bien ajustadas.

Conexión eléctrica

PRECAUCIÓN

Las normas de seguridad exigen que el aparato disponga de conexión a tierra.

Antes de usar el aparato por primera vez, compruebe que el voltaje nominal y el tipo de suministro que indica la placa de datos técnicos coinciden con los del lugar donde se instalará. La capacidad del fusible también figura en la placa de datos técnicos.

Conecte siempre el enchufe principal a una to-ma con aislamiento de conexión a tierra. No se deben utilizar enchufes o conectores múltiples ni cables prolongadores.

Podrían provocar riesgos de incendio en caso de sobrecalentamiento.

Si es necesario, sustituya la toma de la instalación eléctrica de la vivienda. Si fuera necesario sustituir el cable eléctrico, póngase en contacto con el Centro de servicio técnico.

Debe ser posible acceder al enchufe una vez instalado el aparato.

No tire del cable para desenchufar el aparato. Tire siempre de la clavija.

El fabricante no acepta responsabilidades por fallos debidos al incumplimiento de las normas de seguridad indicadas.

Instalación debajo de una encimera

IMPORTANTE

Siga atentamente las instrucciones de la plantilla adjunta para empotrar el lavavajillas e instalar el panel del mueble.

ADVERTENCIA

El lavavajillas debe estar protegido contra vuelcos.

Por lo tanto, cerciórese de que la encimera bajo la que se encuentra está correctamente unida a una estructura fija (unidades de cocina ad-yacentes, pared).

Este lavavajillas está diseñado para instalarse debajo de una encimera o superficie de trabajo de cocina.

No es necesario añadir aberturas de ventilación al lavavajillas, sólo son necesarias las que permiten el paso de los tubos de entrada de agua y de desagüe y del cable de alimentación.

El lavavajillas cuenta con patas ajustables para regular la altura.

Para cualquier operación que requiera el acceso a los componentes internos del lavavajillas, es necesario desenchufarlo.

Compruebe que una vez instalado el aparato sea fácilmente accesible para el técnico en caso de requerir reparación.

Nivelación

La nivelación correcta es esencial para el cierre y sellado adecuados de la puerta.

Si el aparato está bien nivelado, la puerta no se apoyará en ninguno de los lados del aparato.

Si la puerta no cierra correctamente, afloje o apriete las patas ajustables hasta obtener la nivelación correcta. (Consulte la plantilla adjunta.)

www.electrolux.com

Para comprar accesorios, consumibles y recambios en nuestra tienda online, por favor visite nuestro site: www.zanussi.es
