MANUAL DE USUARIO HLP141E HAIER

MARCHANDE ET DE CONVENANCE PRÉCISE. Le recours fourni par cette garantie est exclusif et accordé en en remplacement de tout autre recours. La garantie ne couvre pas les dommages accessoires ou indirects. Par conséquent, les limitations précédentes peuvent ne pas s'appliquer à vous. Certains états américains ne permettent aucune limitation sur la durée d'une garantie implicite. Par conséquent, les limitations précédentes peuvent ne pas vous concerner. Cette garantie vous accorde des droits légaux précis, et vous pourriez avoir d'autres droits qui varient d'un État à l'autre. Haier America New York, NY 10018 Pour obtenir une réparation du produit, vous pouvez communiquer en tout temps avec la ligne d'assistance du service à la clientèle de Haier America. Aux États-Unis, veuillez composer le 1-877-337-3639.1 Español INSTRUCCIONES IMPORTANTES DE SEGURIDAD ADVERTENCIA – A fin de disminuir el riesgo de incendio, descarga eléctrica o lesión física al usar el electrodoméstico, siga las precauciones básicas, como las que se mencionan a continuación: 1. Lea todas las instrucciones antes de usar el aparato. 2. No introduzca en la secadora artículos que hayan sido limpiados, lavados, sumergidos o rociados con gasolina, solventes de limpieza en seco u otras sustancias explosivas inflamables, ya que emiten vapores que podrían provocar ignición o explotar.

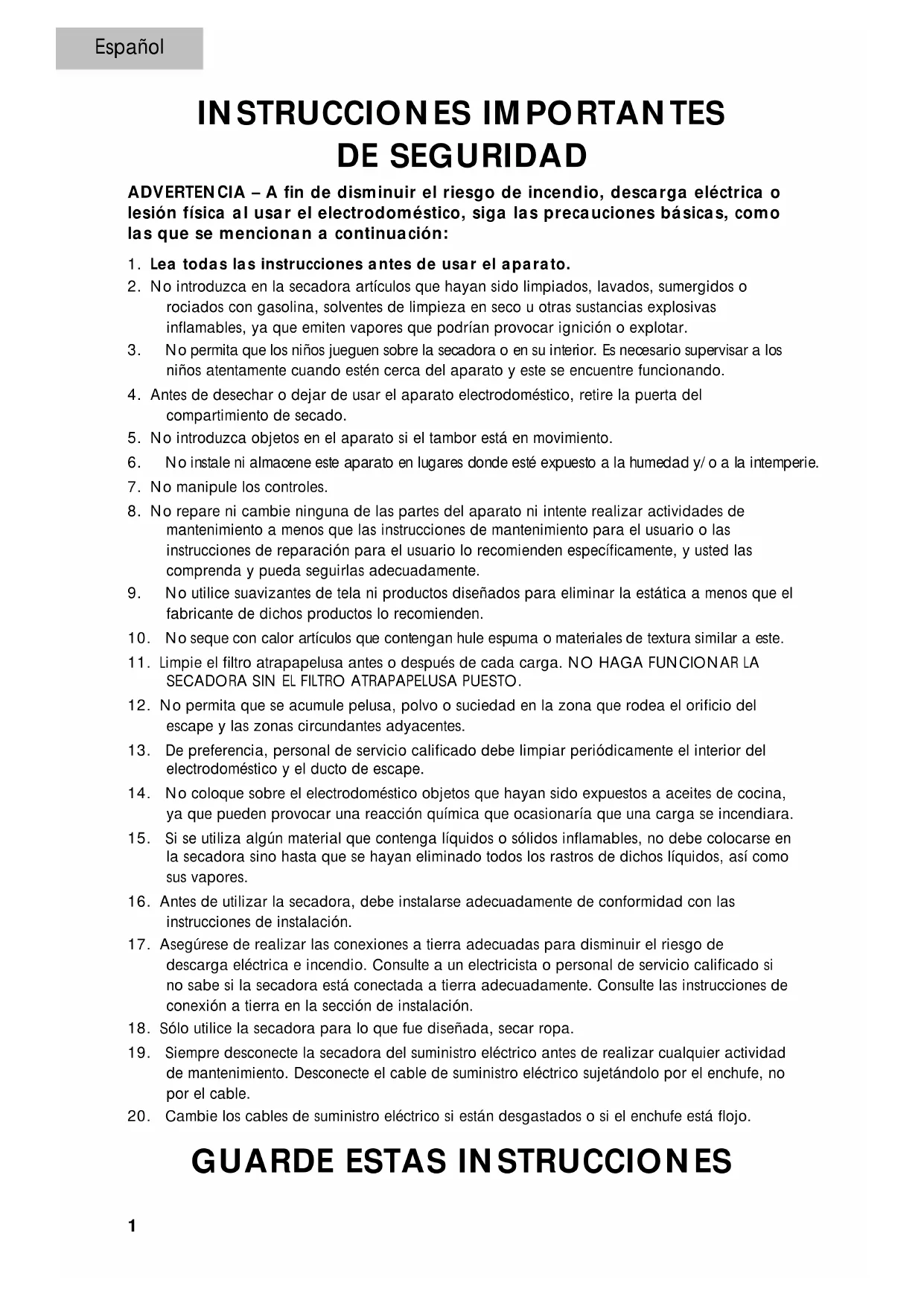

3. No permita que los niños jueguen sobre la secadora o en su interior. Es necesario supervisar a los

niños atentamente cuando estén cerca del aparato y este se encuentre funcionando. 4. Antes de desechar o dejar de usar el aparato electrodoméstico, retire la puerta del compartimiento de secado. 5. No introduzca objetos en el aparato si el tambor está en movimiento.

6. No instale ni almacene este aparato en lugares donde esté expuesto a la humedad y/o a la intemperie.

7. No manipule los controles. 8. No repare ni cambie ninguna de las partes del aparato ni intente realizar actividades de mantenimiento a menos que las instrucciones de mantenimiento para el usuario o las instrucciones de reparación para el usuario lo recomienden específicamente, y usted las comprenda y pueda seguirlas adecuadamente.

9. No utilice suavizantes de tela ni productos diseñados para eliminar la estática a menos que el

fabricante de dichos productos lo recomienden.

10. No seque con calor artículos que contengan hule espuma o materiales de textura similar a este.

11. Limpie el filtro atrapapelusa antes o después de cada carga. NO HAGA FUNCIONAR LA SECADORA SIN EL FILTRO ATRAPAPELUSA PUESTO. 12. No permita que se acumule pelusa, polvo o suciedad en la zona que rodea el orificio del escape y las zonas circundantes adyacentes.

13. De preferencia, personal de servicio calificado debe limpiar periódicamente el interior del

electrodoméstico y el ducto de escape.

14. No coloque sobre el electrodoméstico objetos que hayan sido expuestos a aceites de cocina,

ya que pueden provocar una reacción química que ocasionaría que una carga se incendiara.

15. Si se utiliza algún material que contenga líquidos o sólidos inflamables, no debe colocarse en

la secadora sino hasta que se hayan eliminado todos los rastros de dichos líquidos, así como sus vapores. 16. Antes de utilizar la secadora, debe instalarse adecuadamente de conformidad con las instrucciones de instalación. 17. Asegúrese de realizar las conexiones a tierra adecuadas para disminuir el riesgo de descarga eléctrica e incendio. Consulte a un electricista o personal de servicio calificado si no sabe si la secadora está conectada a tierra adecuadamente. Consulte las instrucciones de conexión a tierra en la sección de instalación. 18. Sólo utilice la secadora para lo que fue diseñada, secar ropa.

19. Siempre desconecte la secadora del suministro eléctrico antes de realizar cualquier actividad

de mantenimiento. Desconecte el cable de suministro eléctrico sujetándolo por el enchufe, no por el cable.

20. Cambie los cables de suministro eléctrico si están desgastados o si el enchufe está flojo.

PELIGRO Existe el riesgo de que los niños queden atrapados. Antes de desechar su aparato viejo, quítele la puerta para que los niños no puedan quedar atrapados fácilmente adentro. ADVERTENCIA Ya que los solventes de limpieza en seco, la gasolina, los aceites vegetales o de cocina son materiales sumamente peligrosos, no se deben introducir en la secadora objetos que hayan sido sumergidos o rociados con dichos materiales, debido a que estos objetos aún pueden contener una cantidad importante del material peligroso después de haber sido lavados. Cuando estos objetos se exponen al calor, podrían provocar ignición. Como la ropa se apila y amontona, el calor de la secadora no puede escapar. Debido a esto, los objetos se calientan tanto que podrían incendiarse. Lavarlos en agua caliente con una cantidad adicional de detergente podría disminuir, pero no eliminar el riesgo de incendio.

Gracias por adquirir nuestro producto Haier. Este manual de fácil uso lo guiará para que aproveche al máximo su lavadora. Recuerde registrar el modelo y número de serie, que se encuentran en una etiqueta en la parte posterior de la lavadora.

Fecha de compra Engrape el recibo al manual. Lo necesitará para recibir el servicio cubierto por la garantía. Regístrese en línea en www.prodregister.com/Haier3 Español

REQUISITOS ELÉCTRICOS

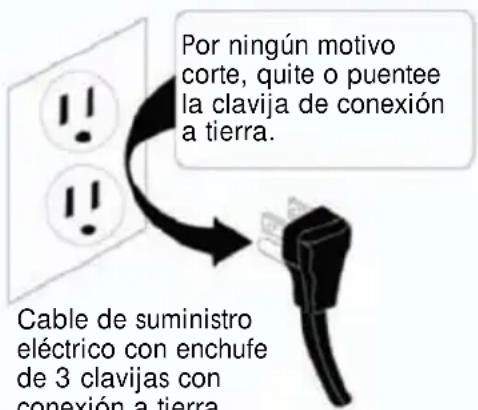

Instrucciones de conexión a tierra: Este electrodoméstico debe conectarse a tierra. Está equipado con un cable de 3 hilos que tiene un enchufe con conexión a tierra. El enchufe se debe conectar en un tomacorriente que esté instalado y conectado a tierra correctamente. Advertencia – El uso inadecuado del hilo de conexión a tierra puede producir un riesgo de descarga eléctrica. Consulte a un electricista calificado si es necesario. No intente inutilizar esta característica de seguridad modificando el enchufe. Evite usar un cable de extensión ya que se puede sobrecalentar y provocar riesgo de incendio. Sin embargo, si necesita usar un cable de extensión: A. Use solamente un cable de extensión de 3 hilos con un enchufe de 3 clavijas con conexión a tierra. B. El valor nominal marcado en el cable de extensión debe ser igual o mayor al valor nominal de este aparato. ADVERTENCIA Evite el riesgo de incendio o descarga eléctrica. No use un cable de extensión o un enchufe adaptador. No quite ninguna clavija del cable de suministro eléctrico. ADVERTENCIA Evite el riesgo de incendio o descarga eléctrica. No use un cable de extensión o un enchufe adaptador. No quite ninguna clavija del cable de suministro eléctrico. Tomacorriente de pared con conexión a tierra Por ningún motivo corte, quite o puentee la clavija de conexión a tierra.

Cable de suministro eléctrico con enchufe de 3 clavijas con conexión a tierra

Cómo realizar cualquier actividad de mantenimiento o limpieza: Para reducir al mínimo la posibilidad de descarga eléctrica, desconecte este aparato del suministro eléctrico o desconecte la secadora del panel de distribución doméstica quitando el fusible o apagando el interruptor de carga antes de realizar cualquier actividad de mantenimiento o limpieza (excepto al retirar y limpiar el filtro atrapapelusa). NOTA: Oprimir el botón Power ON/OFF para que quede en la posición de apagado u oprimir el botón START/PAUSE, NO desconecta el aparato del suministro eléctrico.4 Español

CÓMO DESEMPACAR LA SECADORA

1. Inspeccione y quite todos los materiales de empaque. Esto incluye la espuma y la

cinta adhesiva del interior y exterior de la unidad.

2. Inspeccione y quite cualquier resto de empaque, cinta o material impreso antes de

poner en funcionamiento la secadora.

INSTRUCCIONES DE COLOCACIÓN.................................... 6-8

Ubicación de la secadora .............................................................................6 Montaje de la secadora para su instalación ...................................................7 Ventilación de la secadora............................................................................8

INSTRUCCIONES DE INSTALACIÓN.................................. 9-11

Instrucciones para el montaje en la pared ................................................ 10-11 Finalización de la instalación ......................................................................11

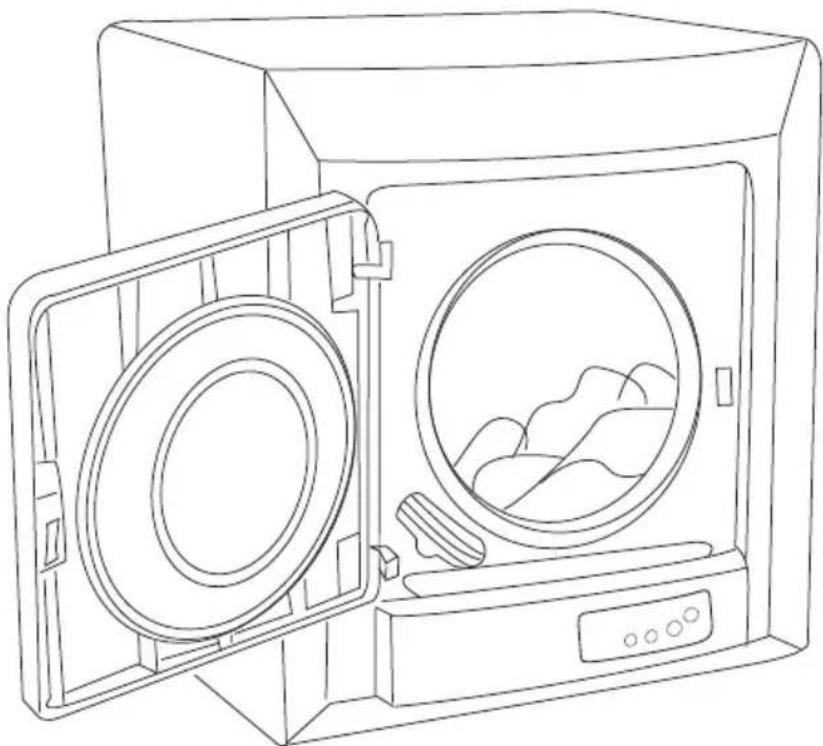

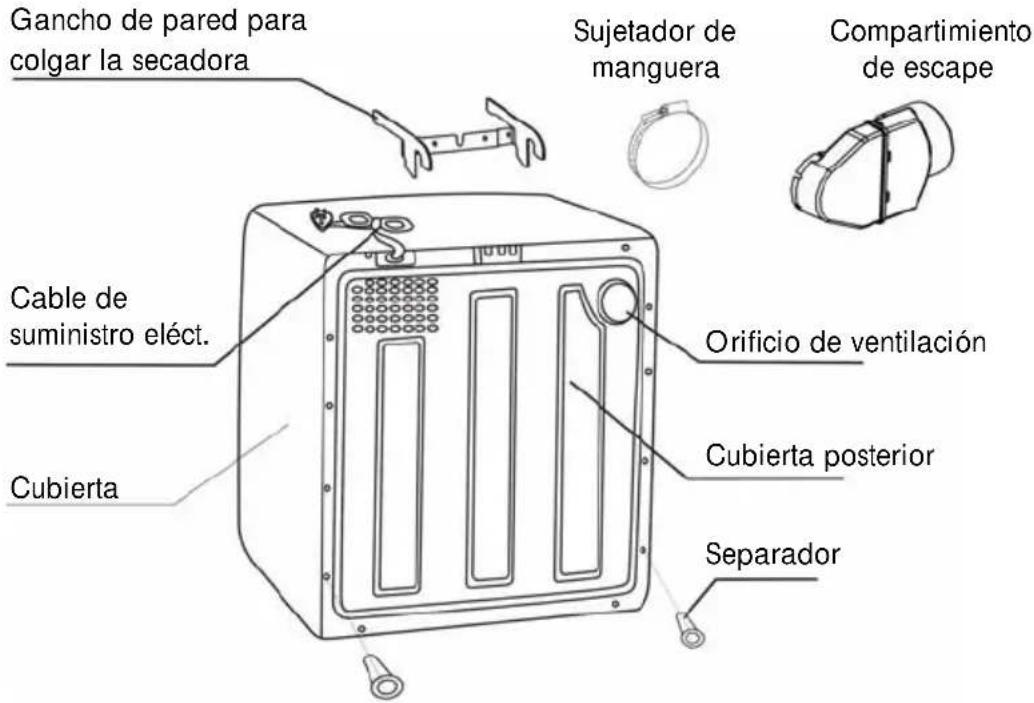

(HLP141E únicamente) Puerta

Empaque de la pta. Tambor

Filtros de escape y atrapapelusa Entrada de aire

Cable de suministro eléct.

Sujetador de manguera

Orificio de ventilación

Cubierta posterior Separador6 Español

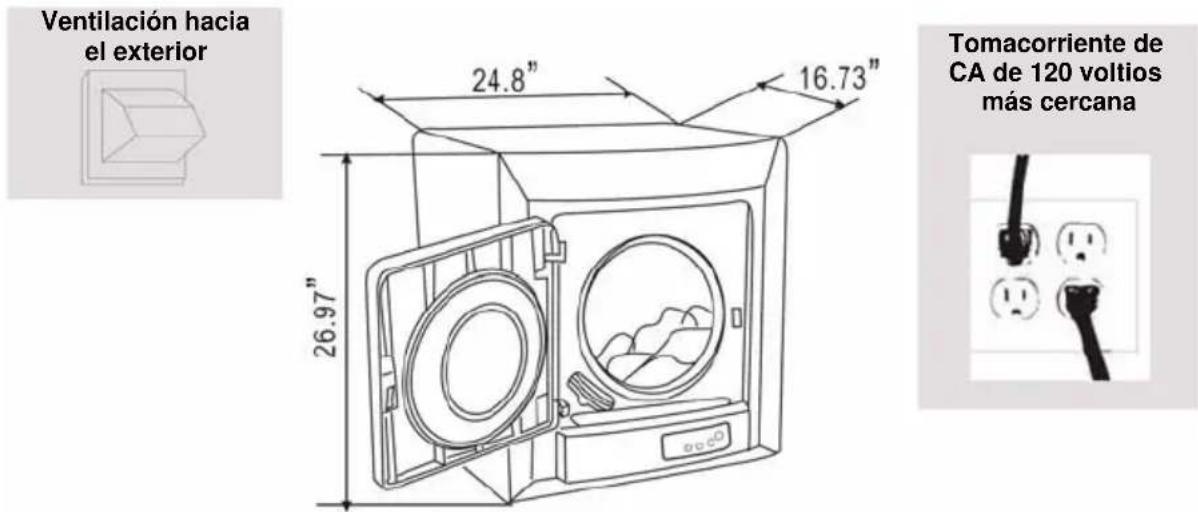

INSTRUCCIONES DE COLOCACIÓN

Herramientas y partes necesarias para la instalación: Destornillador de cruz (Philips). Destornillador de cabeza plana. Taladro eléctrico y broca de 1/8 de pulgada. Detector de clavos (opcional). (6) tornillos para madera para montaje en madera contrachapada. Tablón de madera contrachapada con un tamaño de 30 pulgadas (76.2 cm) de alto por 24 pulgadas (61 cm) de ancho o tablillas de madera. Materiales para la ventilación: Ducto metálico rígido de escape de 4 pulgadas (10.2 cm) de diámetro y accesorios o manguera de ventilación para secadora metálica flexible UL que no exceda los 6 pies (182.9 cm). 2 sujetadores de manguera adicionales para colocar el ducto de la manguera de ventilación de escape en el exterior. Codos o ventilaciones exteriores metálicos, según sea necesario. Ubicación de la secadora Encuentre primero un lugar adecuado en donde pueda montar la secadora en la pared y además cuente con acceso a tomacorrientes de 120 voltios y tenga ventilación exterior. Tipo: Secadora eléctrica Valor nominal: Consulte la etiqueta de valor nominal para obtener información detallada. Tamaño: 26.97 x 24.8 x 16.73 (pulgadas) [68.5 x 63 x 42.5 (cm)] Capacidad: 2.6 pies

Peso: 52.9 libras (24 kg) Verifique el tamaño de la secadora y asegúrese de encontrar una ubicación óptima para instalarla en una pared en donde pueda montarla valiéndose de travesaños o vigas en la pared. Se recomienda usar un tablón de madera contrachapada (de 30 x 24 pulgadas [76.2 x 61 cm]) para montar la secadora con los travesaños y vigas para pared como soporte, en lugar de usar sólo tablillas de madera. Asegúrese de que el cable de suministro eléctrico de la secadora pueda llegar a un tomacorriente de 120 voltios. Asegúrese de que pueda conectar la ventilación de escape a la ventilación exterior o designada de la secadora (en un cuarto de lavado). La longitud del ducto de escape no debe exceder los 6 pies (182.9 cm). Lea la información adicional y advertencias sobre ductos que se incluyen en este manual. Ventilación hacia el exterior Tomacorriente de CA de 120 voltios más cercana7 Español Montaje de la secadora para su instalación Atornille el soporte de gancho para montaje y el separador de pared a la secadora con los tornillos incluidos.

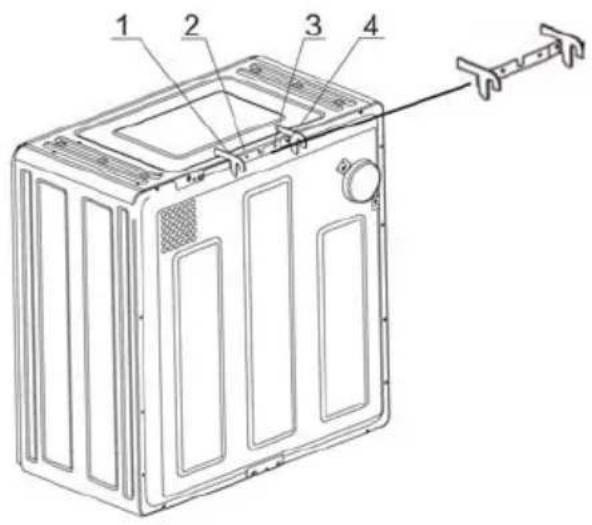

1. Fije el soporte de gancho para colgar

con los 4 tornillos.

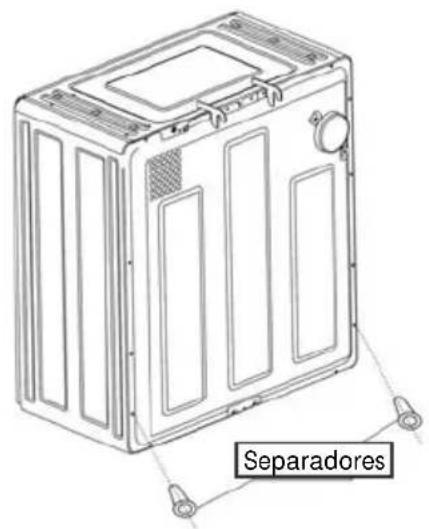

2. Fije los 2 separadores de pared a la

parte inferior de la secadora con los 2 tornillos.

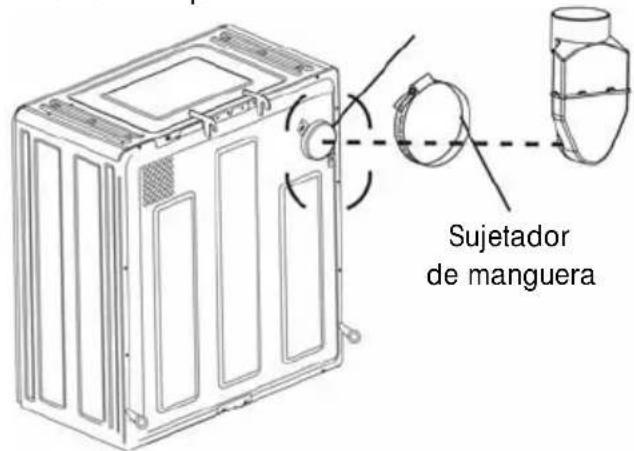

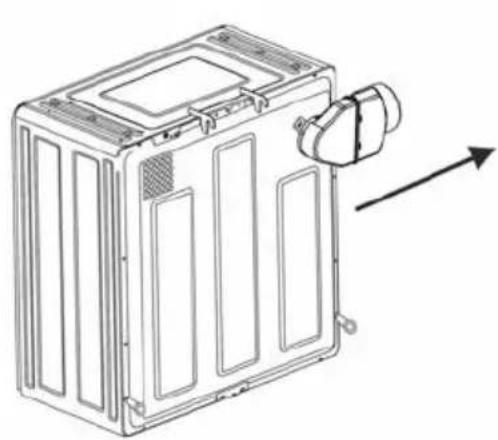

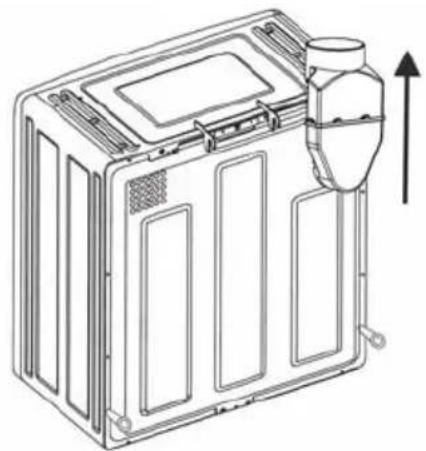

3. Fije el compartimiento de escape. Conecte el compartimiento de ventilación a la

tubería de escape de la secadora con ayuda del sujetador de manguera incluido. Tubo de escape Compartimiento de ventilación de escape

4. El compartimiento en la tubería de escape puede colocarse en dos direcciones.

de manguera8 Español Ventilación de la secadora Es muy importante que la secadora esté bien ventilada. Determine cuál es el mejor ducto y el más seguro para la secadora. ADVERTENCIA

1. Un instalador calificado debe instalar la secadora de ropa.

2. Instale la secadora de ropa según las instrucciones del fabricante y los códigos locales.

3. No instale la secadora de ropa con materiales de ventilación de plástico flexible. Si se

instala un ducto metálico flexible (como de aluminio), debe ser del tipo específico que el fabricante del ducto flexible considere adecuado para secadoras de ropa. Se sabe que los materiales de ventilación flexibles se rompen, se aplastan con facilidad y atrapan pelusa. Estas condiciones bloquean el flujo de aire de la secadora de ropa y aumentan el riesgo de incendio.

4. Limpie los ductos viejos antes de instalar esta secadora.

Requisitos y mantenimiento del escape La ventilación debe apegarse a los códigos locales de construcción. No utilice un ducto de plástico delgado ni de aluminio. Elija un ducto metálico rígido o flexible de 4 pulgadas (10.2 cm) (nota: los materiales de ventilación no se incluyen con la secadora, por lo que debe conseguirlos en la ferretería más cercana para instalar la secadora de forma adecuada). Coloque la secadora en una posición en la que el tramo del ducto de escape sea lo más corto posible. Asegúrese de que el ducto de escape no exceda los 6 pies (182.9 cm). Limpie los ductos viejos antes de instalar esta secadora. Nunca doble ni rompa la manguera de ducto flexible. Utilice pocas uniones de codo (únicamente las necesarias). Use cinta sellaductos en todas las uniones del ducto. Si el ducto pasa por áreas que no reciben calor, aíslelo a fin de reducir la condensación y la acumulación de pelusa en las paredes de la tubería. ADVERTENCIA Para reducir el riesgo de incendio y combustión, es necesario que las ventilaciones de la secadora den hacia el exterior. La acumulación de pelusa puede provocar incendios. Revise y limpie las ventilaciones y el ducto con la mayor frecuencia posible. TENGA EN CUENTA QUE DE NO COLOCAR CORRECTAMENTE EL SISTEMA DE ESCAPE EN LA SECADORA, SE ANULARÁ LA GARANTÍA. Ventilación exterior9 Español

INSTRUCCIONES DE INSTALACIÓN

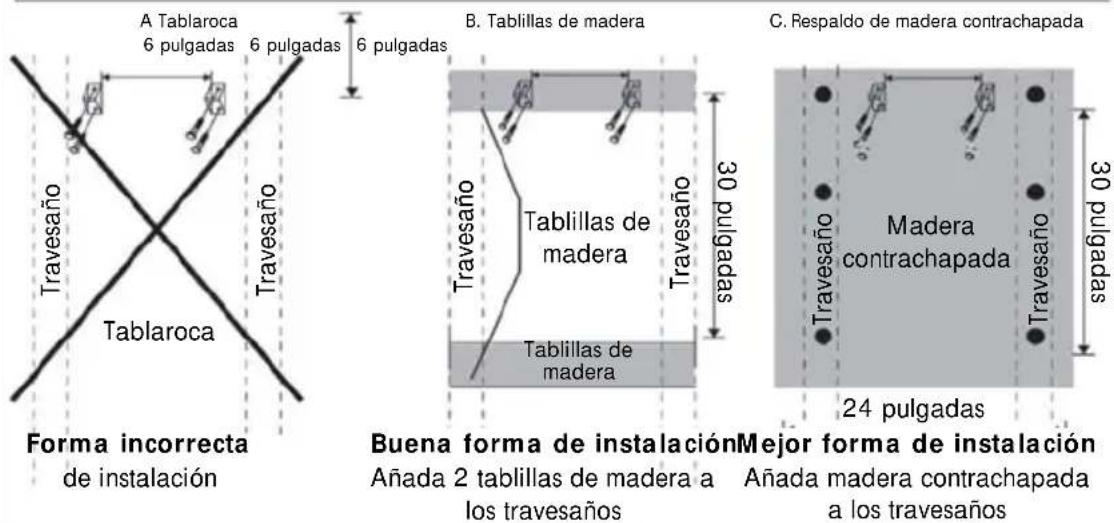

Lugar de instalación y opciones para distintos tipos de paredes

1. Existen 2 opciones de montaje: con tablillas de madera o con un tablón de madera

contrachapada completo. La instalación de la secadora en la pared debe aguantar las 52 libras (23.6 kg) de peso de la unidad más unas 10 libras (4.5 kg) de peso de la ropa (o aproximadamente 62 libras [28.1 kg] en total). Le sugerimos usar un tablón de madera contrachapada para ofrecer mayor soporte y seguridad; esta es la mejor manera de montar la secadora.

2. Determine la posición de la secadora en la pared. Para la instalación, es necesario

dejar un espacio de mínimo 6 pulgadas (15.2 cm) entre la parte superior de la secadora y el techo.

3. Si monta la secadora arriba de la lavadora, deje suficiente espacio para poder

abrir la tapa superior de la lavadora.

4. Se puede agregar un tablón de madera contrachapada a los travesaños de la

pared para lograr una mejor instalación. Como segunda opción puede usar dos (2) tablillas (de 2 por 4 pulgadas [5.1 por 10.2 cm]) y unir los travesaños. Montaje del soporte de la

secadora en la pared (Utilice la plantilla incluida)

pulgadas 6 a 8 pulgadas (15.2 y 20.3 cm) entre la secadora y el techo

Respaldo de madera contrachapada 6 pulgadas 6 pulgadas 6 pulgadas Forma incorrecta de instalación Buena forma de instalación Añada 2 tablillas de madera a los travesaños Mejor forma de instalación Añada madera contrachapada a los travesaños Tablaroca

30 pulgadas 30 pulgadas Travesaño

Tablillas de madera Madera contrachapada10 Español Instrucciones para el montaje en la pared

5. Para que quede instalada de la mejor manera:

Ubique los travesaños de pared a fin de montar la unidad en la pared de forma segura. Con (6) tornillos para madera (no incluidos), monte 1 tablón de madera contrachapada de 30 pulgadas de alto por 24 pulgadas de ancho (76.2 x 61 cm) en los travesaños de pared.

Utilice tornillos para madera 24 pulgadas (61 cm)

6. Marque la posición del soporte de la secadora requerido y los orificios con la

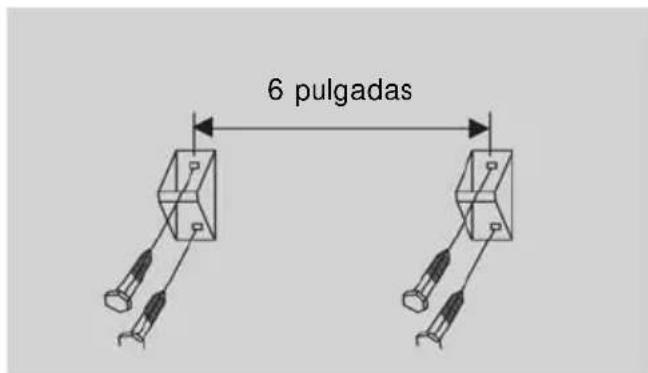

7. Con los 4 tornillos incluidos, fije los 2 soportes de montaje para colgar en pared

sobre la madera contrachapada. Cada soporte debe tener una separación de 6 pulgadas (15.2 cm).

Ya está listo para colgar la secadora en la pared. 30 pulgadas

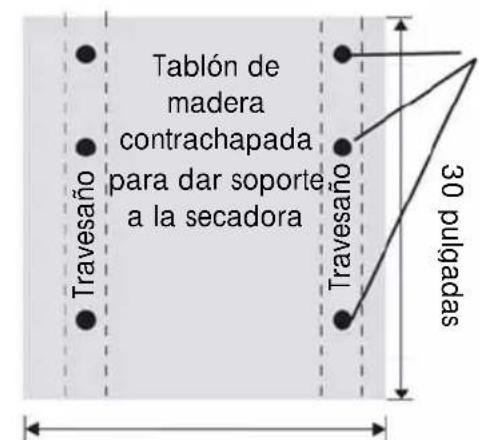

Tablón de madera contrachapada para dar soporte a la secadora Travesaño

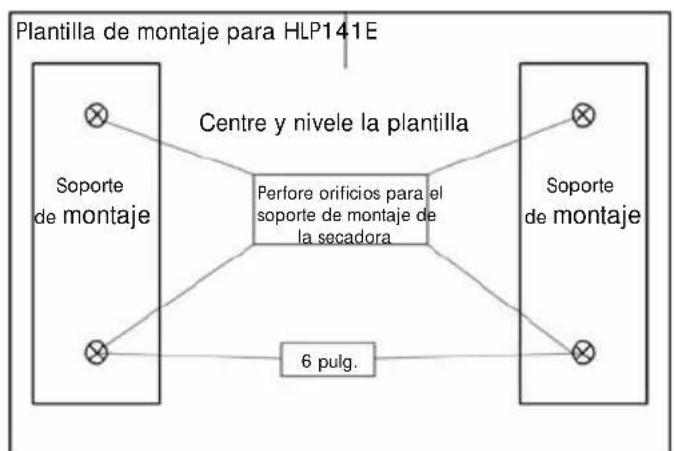

Plantilla de montaje para HLP141E

Centre y nivele la plantilla Soporte de montaje Perfore orificios para el soporte de montaje de la secadora Soporte de montaje

6 pulgadas11 Español

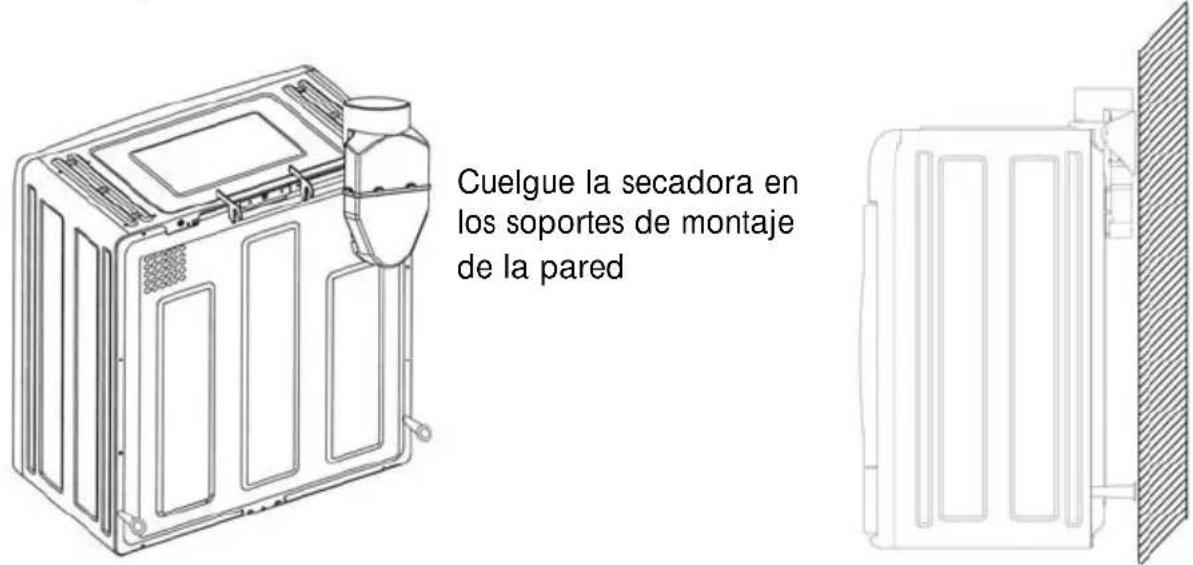

8. Cómo colgar la secadora en la pared.

Levante la secadora (con ayuda de alguien) e inserte el gancho para colgar en los 2 soportes de montaje de la pared. El separador de pared distanciará la secadora de la parte inferior. Finalización de la instalación

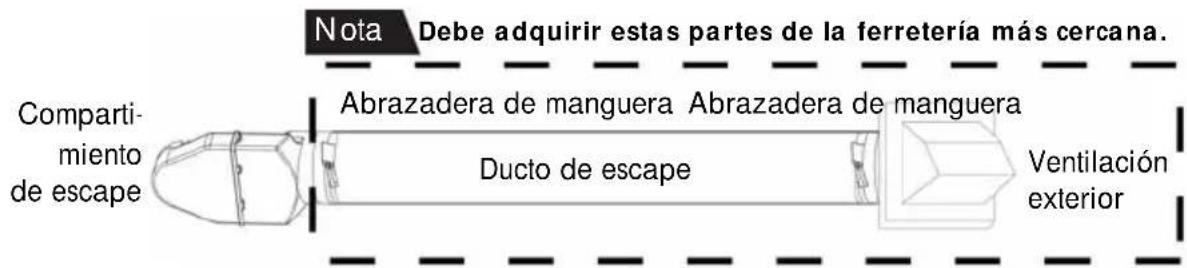

9. Conecte el ducto a la secadora.

Conecte el ducto de escape (no incluido) del compartimiento de ventilación de la secadora a la ventilación externa de la secadora con un sujetador de manguera (no incluido). Comparti- miento de escape

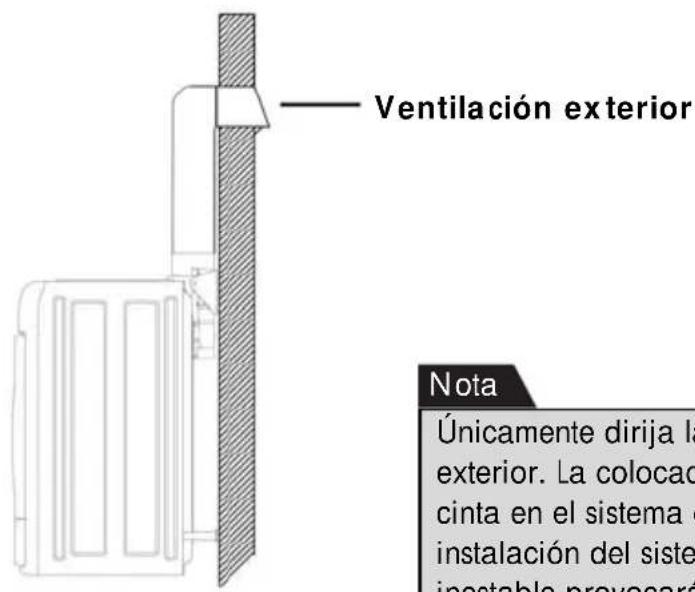

10. Instalación en la pared con ducto finalizada.

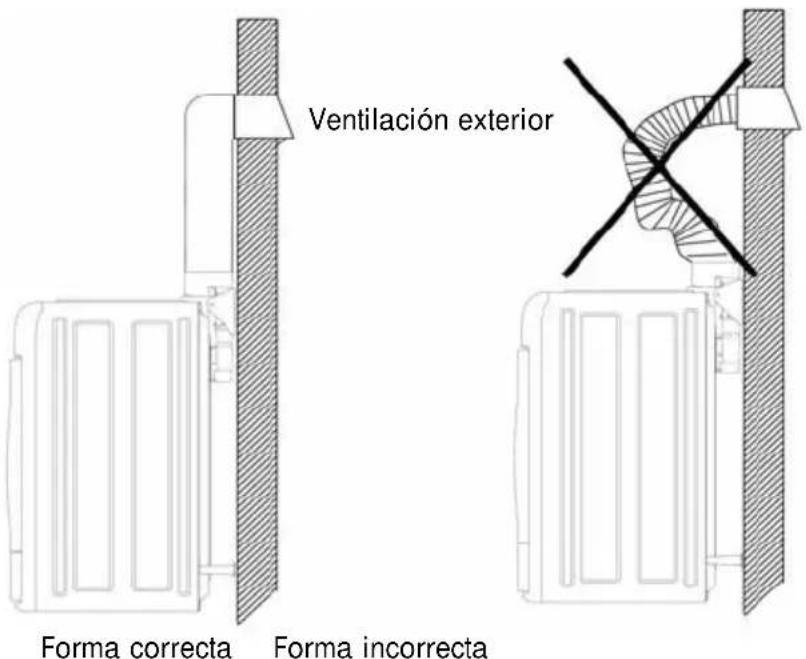

Ventilación exterior

Únicamente dirija la ventilación hacia el exterior. La colocación inadecuada de cinta en el sistema de ventilación o una instalación del sistema de ventilación inestable provocarán que el proceso de secado no sea el adecuado. Cuelgue la secadora en los soportes de montaje de la pared Nota Debe adquirir estas partes de la ferretería más cercana. Abrazadera de manguera Abrazadera de manguera Ducto de escape Ventilación exterior Not a12 Español

INSTRUCCIONES DE FUNCIONAMIENTO

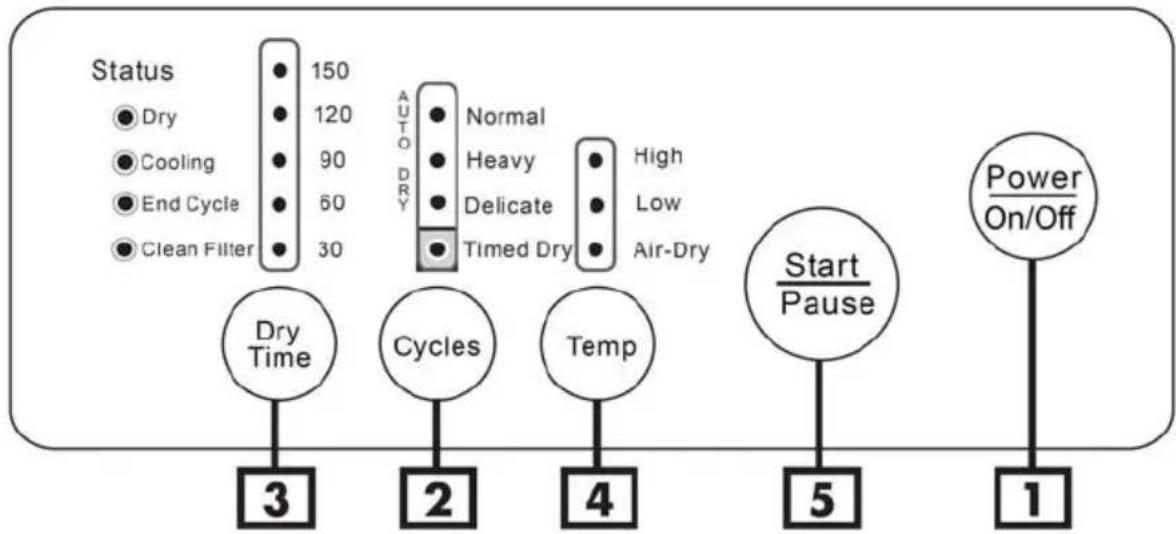

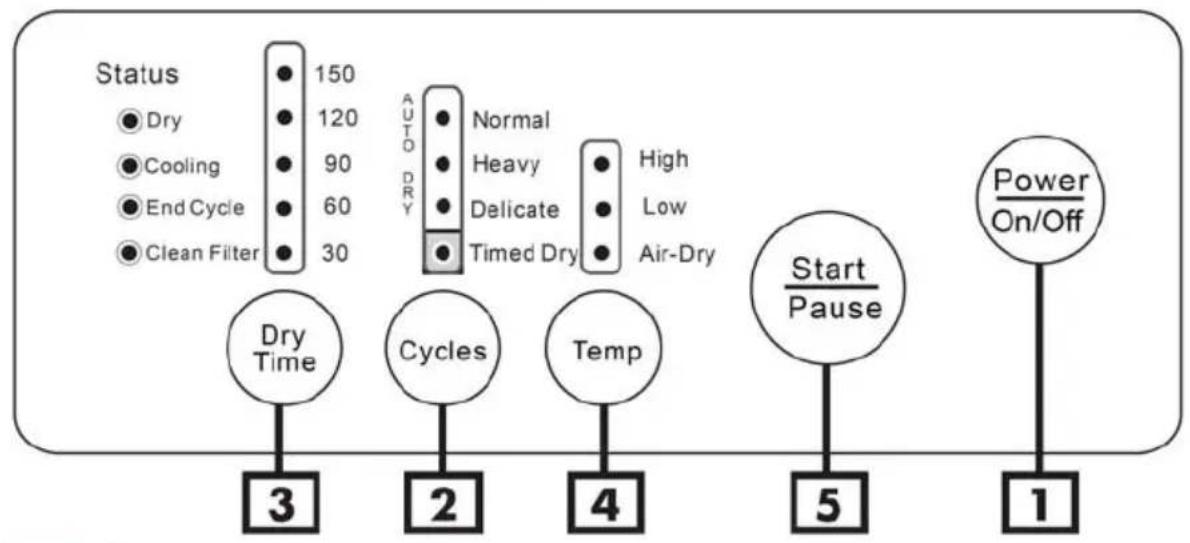

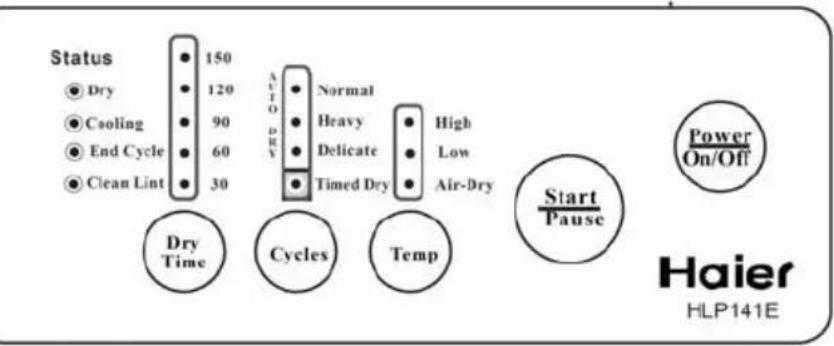

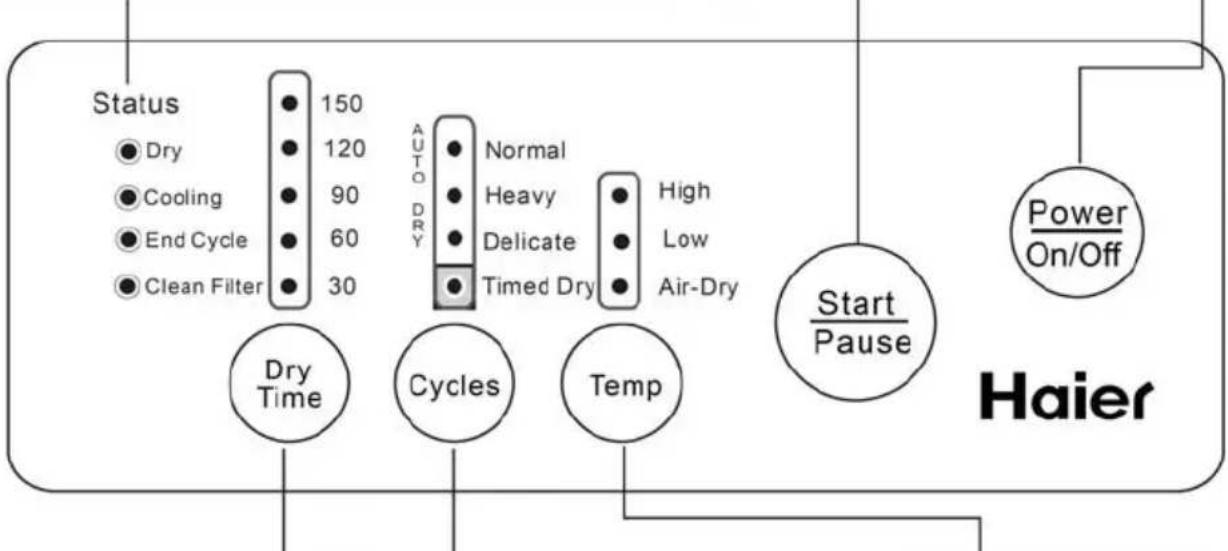

Función del panel de control Luces indicadoras de LED

LED parpadeante: indica que el programa está funcionando.

LED encendido: indica que se seleccionó una función del programa que va a comenzar. Luces indicadoras de estado Botón Power On/Off (Encendido/Apagado) Oprima el botón Power On/Off para encender la secadora.

Botón Start/Pause (Inicio/Pausa)

Dry (Secado) La secadora está encendida. Cooling (Enfriamiento) El ciclo de secado final pronto se completará; la secadora ha dejado de calentar y se está enfriando. End Cycle (Fin del ciclo) El ciclo se ha completado; saque la ropa seca. Clean Filter (Limpieza del filtro) El LED le recuerda que debe limpiar el filtro atrapapelusa cada vez que termine de secar la ropa. Cuando la secadora esté encendida, oprima el botón Start/Pause para comenzar el ciclo de secado, detener la operación o reanudarla.

Botón Dry time (Tiempo de secado)

Botón Cycle (Ciclo) Botón Temp (Temperatura) Elección del ciclo de secado

Heavy Prendas grandes y pesadas

Delicat Secado con bajo nivel de calor

Cuando utilice la opción Timed Dry, use el botón Dry Time para seleccionar manualmente el tiempo de secado, con un rango de 30, 60, 90, 120 ó 150 minutos. Si la función Temp está establecida en Air-Dry (Secado con aire), el tiempo de secado está preestablecido únicamente a 30 ó 60 minutos. Timed Dry

Puede configurar manualmente el tiempo y la temperatura de secado.

Cuando utilice la opción Timed Dry, use el botón Temp para seleccionar manualmente el rango de temperatura a los siguientes ajustes de temperatura High (Alto), Low (Bajo) y Air Dry. (Air Dry seca sin calor). Los ciclos Normal y Heavy (Artículos pesados) están preestablecidos a la temperatura High. El ciclo Delicate (Artículos delicados) está preestablecido a la temperatura Low. Utilice el ciclo Timed Dry para seleccionar manualmente tiempos y temperaturas de secado. Nota

Nota13 Español Inicio rápido Cargas de ropa para los ciclos Normal, Heavy y Delicate

1. Conecte el enchufe a un tomacorriente de 120 voltios.

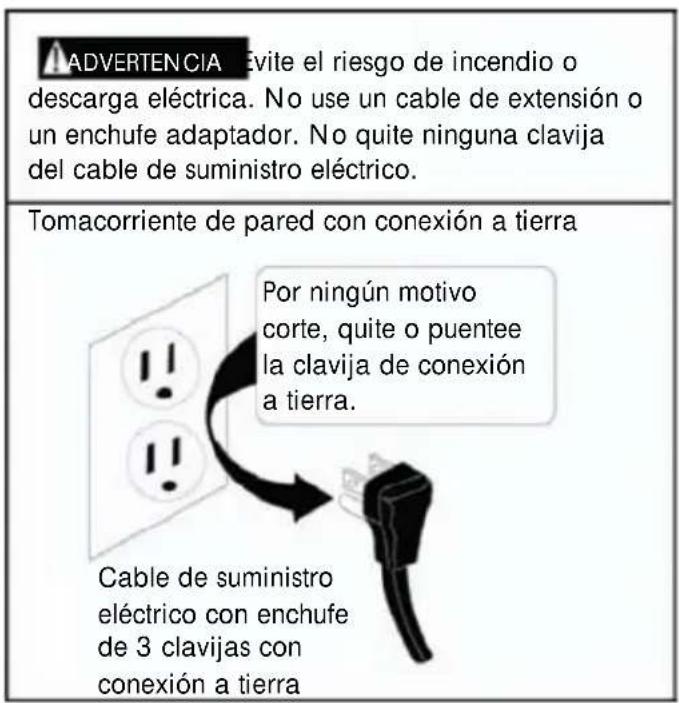

ADVERTENCIA Evite el riesgo de incendio o descarga eléctrica. No use un cable de extensión o un enchufe adaptador. No quite ninguna clavija del cable de suministro eléctrico. Tomacorriente de pared con conexión a tierra Por ningún motivo corte, quite o puentee la clavija de conexión a tierra.

Cable de suministro eléctrico con enchufe de 3 clavijas con conexión a tierra

2. Cargue la ropa en la secadora.

No sobrecargue la secadora. Se sugiere llenar el tambor a 2/3 de su capacidad para permitir que haya espacio para que gire y la ropa se seque adecuadamente. Nota14 Español

3. Establezca las opciones Cycle y Start.

Para comenzar a secar una carga de ropa en Auto Dry con configuraciones preestablecidas de temperatura y tiempo, siga estos 3 sencillos pasos:

1. Encienda la secadora

2. Elija el ciclo de secado:

Los ciclos Normal, Heavy y Delicate tienen una configuración automática de temperatura y tiempo para secar una carga regular. El ciclo Timed Dry es para seleccionar manualmente los tiempos y las temperaturas de secado. (Véase en la siguiente página las instrucciones).

4. Estado de enfriamiento.

Cuando el LED de estado Cooling está encendido, el tiempo que tarda la secadora y las prendas en enfriarse es de 10 minutos. Si quiere sacar la ropa en medio del ciclo de secado, sea precavido y saque la ropa CALIENTE con cuidado.

5. Fin del ciclo de secado.

Una alarma emitirá un pitido para advertirle que el ciclo de secado ha finalizado y la secadora se apagará. Saque la ropa lo antes posible.

6. Limpieza del filtro.

El recordatorio del LED de estado Clean Filter se enciende. Después de secar cada carga de ropa, siempre limpie los filtros atrapapelusas. Cubierta de la ventilación de escape

Filtro de escape Nota15 Español Ciclo manual Timed Dry El ciclo Timed Dry es para seleccionar manualmente los tiempos y las temperaturas de secado. Para usar en Timed Dry:

1. Encienda la secadora con

2. Elija el ciclo Dry y establezca

el ciclo en Timed Dry.

3. Oprima el botón Dry Time

para seleccionar manualmente el tiempo de secado, con un rango de 30, 60, 90, 120 ó 150 minutos.

4. Oprima el botón Temp para

seleccionar manualmente el rango de temperatura a los siguientes ajustes de temperatura: High, Low y Air Dry.

7. Estado de enfriamiento.

Cuando el LED de estado Cooling está encendido, el tiempo que tarda la secadora y las prendas en enfriarse es de 10 minutos. Si quiere sacar la ropa en medio del ciclo de secado, sea precavido y saque la ropa CALIENTE con cuidado.

7. Fin del ciclo de secado.

Una alarma emitirá un pitido para advertirle que el ciclo de secado ha finalizado y la secadora se apagará. Saque la ropa lo antes posible.

8. Limpieza del filtro.

El recordatorio del LED de estado Clean Filter se enciende. Después de secar cada carga de ropa, siempre limpie los filtros atrapapelusas. Cubierta de la ventilación de escape

¡PRECAUCIÓN! La secadora está diseñada sólo para secar materiales textiles lavados en agua. Desconecte el aparato del suministro eléctrico antes de intentar darle otro tipo de mantenimiento que no sea limpiar el filtro atrapapelusa. Conéctela únicamente a un tomacorriente de CA de una sola toma. No permita que los niños jueguen sobre la secadora o en su interior. Únicamente meta ropa húmeda a la secadora. La secadora no debe usarse para ropa o telas que se limpien con sustancias químicas. No permita que se acumule pelusa alrededor de la secadora o ventilaciones de escape.

ADVERTENCIA: LIMPIE EL FILTRO

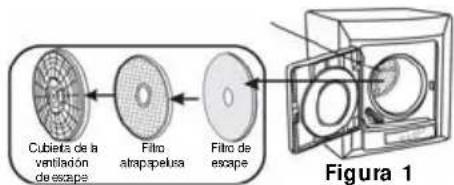

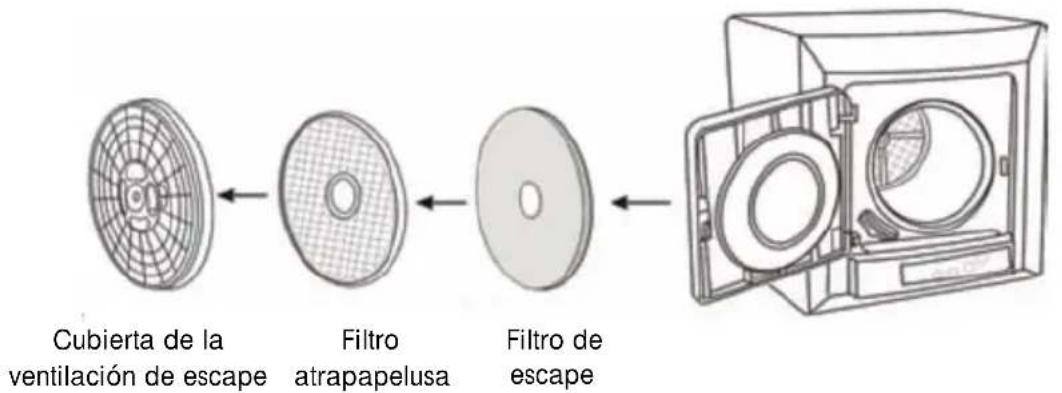

ATRAPAPELUSA CON REGULARIDAD. Limpieza de los filtros del escape Limpie el filtro atrapapelusa después de secar una carga. NUNCA use la secadora sin el filtro. Secuencia de armado Pelusa

Filtro de escape Filtro atrapapelusa Cubierta de la ventilación de escape Consulte todas las instrucciones en el manual del usuario. ¡PRECAUCIÓN! Riesgo de incendio Todas las secadoras de ropa producen pelusa combustible. La secadora debe estar conectada a un sistema de ventilación de escape externo que dé hacia el exterior. Inspeccione con regularidad la abertura de ventilación de escape hacia el exterior y quite cualquier pelusa que se encuentre alrededor de la abertura de escape o del área circundante. A fin de disminuir el riesgo de incendio, no seque con calor artículos que contengan hule espuma o materiales de textura similar a este. ADVERTENCIA No instale la secadora en un lugar con alto grado de humedad, como el baño, cerca de las llaves de agua y lugares donde fácilmente podría salpicarse. Únicamente meta ropa húmeda a la secadora. Exprima la ropa húmeda lo suficiente con el ciclo de centrifugado de la lavadora para evitar que se prolongue el tiempo de secado.

No coloque ropa mojada, detergente líquido o blanqueador en el panel de control de la secadora. No deje la ropa lavada húmeda en la secadora demasiado tiempo. ADVERTENCIA A fin de disminuir el riesgo de descarga eléctrica o incendio, no utilice un cable de extensión con este aparato.17 Español

CONSEJOS DE SECADO Y PRECAUCIONES

La ropa delicada, especialmente la que tenga listones o encaje, debe colocarse en una red de nylon antes de secarla, a fin de evitar que se enrede. Ropa con cierres Cierre las hebillas, cierres, botones y broches o voltee la ropa para reducir el ruido por el golpeteo del metal en el tambor. Solventes No lave ni seque artículos que se hayan limpiado, lavado, sumergido o rociado con combustible o sustancias explosivas (como cera, aceite, pintura, gasolina, desengrasantes, solventes para limpieza en seco, kerosén, etc.). Estas sustancias emiten vapores que podrían provocar ignición o explotar. No añada estas sustancias al agua de lavado. No utilice ni coloque estas sustancias alrededor de la lavadora o secadora durante su funcionamiento. No coloque sobre el electrodoméstico objetos que hayan sido expuestos a aceites de cocina, ya que pueden provocar una reacción química que ocasionaría que una carga de ropa se incendiara. No coloque ningún artículo en el que haya usado un solvente limpiador o que contenga materiales inflamables (como paños de limpieza, trapeadores, toallas que se hayan usado en salones de belleza, restaurantes o peluquerías, etc.) en la secadora o cerca de esta hasta que los solventes o materiales inflamables se hayan eliminado. Existen muchos productos de uso doméstico que son altamente inflamables como acetona, alcohol desnaturalizado, gasolina, kerosén, algunos limpiadores domésticos, algunos productos para eliminar manchas, aguarrás, cera, productos para quitar la cera y productos que contienen destilados de petróleo. Elásticos No seque artículos que contengan hule, plástico o materiales similares como sostenes acojinados, zapatos tenis, cubrezapatos para lluvia de hule, tapetes de baño, alfombras, baberos, pantalones de bebé, bolsas de plástico, almohadas, etc., que se puedan derretir o quemar. Algunos materiales de hule, cuando se calientan, en ciertas condiciones pueden producir fuego por combustión espontánea. Telas Asegúrese de revisar si la prenda tiene requisitos especiales o etiquetas de advertencia antes de secarla. Siga atentamente las instrucciones de cuidado del fabricante de la prenda. Evite que la ropa quede atrapada entre la puerta, ya que esto provocará que la ropa se enrede y dañará el empaque de la puerta. Separe los artículos de colores oscuros y claros, como cuando lava. Revise si quedaron manchas que no se hayan eliminado con el lavado. El calor de la secadora puede fijar algunas manchas de forma permanente. La ropa secada adecuadamente requerirá un cuidado mínimo cuando se saque de la secadora. Para lograr resultados óptimos, permita que las cargas estén compuestas por ropa de telas, pesos y estructura similares. Siempre saque la ropa de la secadora lo antes posible.18 Español

GUÍA DE CUIDADO Y LIMPIEZA

Limpie la acumulación de pelusa de los filtros después de cada uso, de lo contrario el funcionamiento de la secadora se verá afectado. Limpieza del filtro atrapapelusa y de los filtros Siempre utilice el filtro atrapapelusa cuando utilice la secadora. Se debe limpiar siempre antes o después de cada uso. El filtro se encuentra en la parte trasera del tambor.

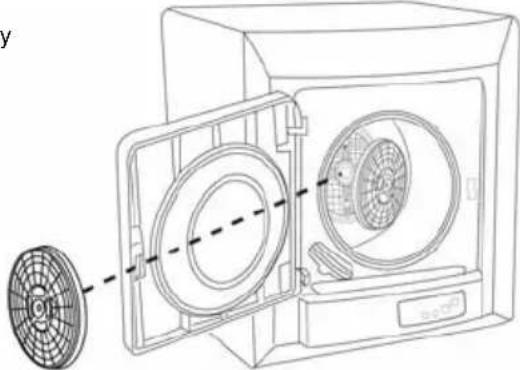

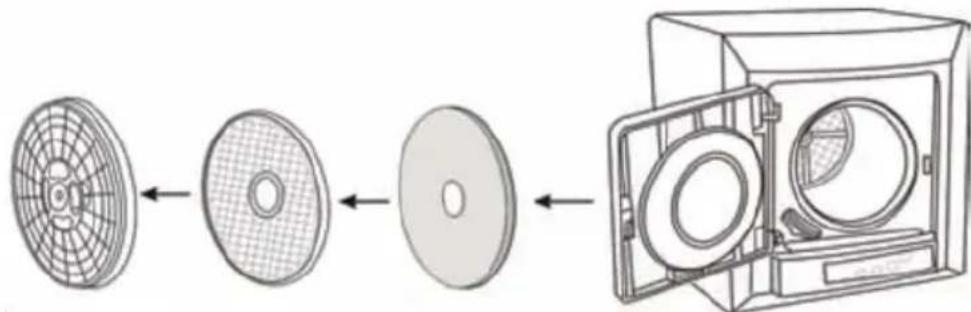

1. Quite la cubierta de la ventilación de escape que contiene los filtros. Introduzca cuatro dedos en los orificios de sujeción que se encuentran en el centro de la cubierta de ventilación de escape para jalarla y sacarla del tambor. Quite los filtros jalando en forma recta hacia afuera. La cubierta de la ventilación de escape contiene el filtro atrapapelusa y el filtro de escape, como se muestra en la figura 1. 2. Limpie la pelusa de los filtros. Separe la cubierta de ventilación de escape, el filtro atrapapelusa y el filtro de escape y limpie la pelusa del filtro y filtro de escape con un cepillo suave o una aspiradora pequeña (como se ve en la figura 2), o lávelos con agua si siguen sucios. Séquelos por completo antes de usarlos y no dañe los filtros. 3. Instalación de los filtros. Después de limpiar los filtros, ármelos en el siguiente orden: cubierta de la ventilación de escape, filtro atrapapelusa y filtro de escape (como se muestra en la figura 3).

4. Alinee los centros de la cubierta de ventilación de escape y el

tambor y asegúrese de que esté insertado con firmeza. Figura 3 ADVERTENCIA

NUNCA USE LA SECADORA SIN HABER

INSTALADO EL FILTRO ATRAPAPELUSA. Cubierta de la ventilación de escape

Desconecte el cable de suministro eléctrico cuando limpie la secadora. Limpie el tambor interior o el exterior de la secadora con un paño suave húmedo. ADVERTENCIA No vacíe agua directamente en la secadora. No utilice solventes, gasolina ni alcohol. No use ningún tipo de limpiador en aerosol para limpiar el interior. Deje el tambor vacío antes de secar la siguiente carga. Limpie el gabinete con agua y jabón suave únicamente. No utilice limpiadores fuertes o abrasivos, ya que podría dañar la secadora. Cubierta de la ventilación de escape Filtro atrapapelusa Filtro de escape

SOLUCIÓN DE PROBLEMAS

Consulte el problema que tiene en la siguiente tabla (si surgen problemas, desenchufe la secadora antes de examinarla) e intente realizar las soluciones para su problema. Si la secadora sigue sin funcionar correctamente, comuníquese al centro de servicio al cliente de Haier o al centro de servicio autorizado más cercano. Síntoma Posible causa Posible solución La secadora no funciona. La máquina no está recibiendo suministro eléctrico. El enchufe de suministro eléctrico no está conectado al tomacorriente de pared. La puerta delantera no está cerrada correctamente. Enchufe el cable de suministro eléctrico. Apague y vuelva a encender el interruptor de carga o cambie los fusibles. Cierre la puerta delantera. Oprima el botón Power ON/OFF, Start o Pause. La secadora no emite calor. No se configuró la temperatura de calentado para el secado programado. El LED indicador de temperatura marca Air Dry. El ducto de ventilación hacia el exterior está obstruido. El filtro de escape está obstruido. Restablezca el botón Temp hasta que la luz indicadora marque High o Low y el LED esté encendido. Cambie los ajustes de Temperatura a High o Low; Air Dry funciona sin calor. Asegúrese de que la ventilación externa no esté obstruida. Quite y limpie el filtro de escape. Las prendas no quedan suficientemente secas. La lavadora no extrajo suficiente agua durante el centrifugado. La secador a está sobrecargada con demasiadas prendas. No se seleccionó el ciclo adecuado de ropa. Asegúrese de que el ciclo de centrifugado de la lavadora funcione adecuadamente. Disminuya la cantidad de prendas cargadas en la secadora. Seleccione el ciclo de secado adecuado para las cargas normales, pesadas o delicadas. El tambor no gira (las cuatro luces indicadoras del botón Cycle están encendidas al mismo tiempo). ¿La puerta delantera está cerrada? Cierre la puerta delantera y oprima el botón Start/Pause.

ADVERTENCIA Nunca sobrecargue la secadora. Nunca meta ropa mojada que el ciclo de centrifugado de la lavadora no haya exprimido. Si no funcionan las soluciones, desconecte la unidad y llame a servicio al cliente.20 Español

Si necesita servicio, primero consulte la sección “Solución de problemas” del Manual del usuario. Después de hacerlo, puede obtener más ayuda si llama a la línea de servicio al cliente de Haier America las 24 horas del día de los 7 días de la semana. Llame al 1-877-337-3639. Garantía limitada ¿Qué cubre y por cuánto tiempo? Esta garantía cubre todos los defectos de fabricación o de materiales durante un período de: 12 meses en mano de obra 12 meses en partes (únicamente partes funcionales) La garantía entra en vigor en la fecha de compra del artículo. El cliente debe proporcionarle a Haier el comprobante de la fecha de compra y el recibo original, junto con: la marca, el modelo y el número de serie, para que se verifiquen antes de prestar cualquier servicio contemplado en la garantía. Haier America puede ofrecer el servicio de forma interna, si así lo decide. EXCEPCIONES: Garantía del producto para uso comercial o de renta. 90 días para mano de obra y 90 días para partes. No se aplica ninguna otra garantía. ¿Qué cubre?

1. Las partes mecánicas y eléctricas del aparato

cuyo objetivo es poner en funcionamiento este aparato tienen cobertura por un período de 12 meses o lo indicado más arriba. Esto incluye todas las partes, excepto la terminación, el acabado y el vidrio.

2. La garantía limitada no cubre ningún

crédito o reembolso por ninguna pérdida o lesión provocada por el producto o por defectos del producto, que incluyen entre otros, daños incidentales o derivados. ¿Qué se hará?

1. Haier reparará o reemplazará, a su

criterio, cualquier parte mecánica o eléctrica que resulte estar defectuosa por uso normal durante el período de garantía especificado. TODO EL SERVICIO DE GARANTÍA DEBERÁ

FÁBRICA O POR UN TÉCNICO AUTORIZADO DE SERVICIO AL CLIENTE DE HAIER. Si se determina que no corresponde hacer una reparación o que las partes de repuesto no están disponibles para hacerla, Haier le cambiará el producto por uno arreglado o uno nuevo igual o similar al original, según lo que determine.

2. No se le cobrará al comprador las partes

de repuesto funcionales y la mano de obra de ningún artículo cubierto durante el período inicial de 12 meses o según se indique arriba.

3. ESTA GARANTÍA CUBRE APARATOS

DENTRO DE ESTADOS UNIDOS

CONTINENTAL, PUERTO RICO Y

CANADÁ. NO CUBRE LO SIGUIENTE: Daños por instalación inadecuada. Daños producidos durante el envío. Defectos distintos a los de fabricación. Daño por uso incorrecto, maltrato, accidente, alteración, falta de cuidado y mantenimiento adecuados, corriente o voltaje incorrectos, o desastres naturales. Daño por uso distinto al doméstico. Daño por un servicio brindado por alguien distinto a un distribuidor o centro de servicio autorizado. Acabados decorativos, vidrios o bombillas reemplazables. Costos de transporte y envío. Mano de obra (después de los primeros 12 meses). Crédito o reembolso por productos después de 30 días o más de la fecha de compra. Esta garantía limitada no aplica a productos reconstruidos o a unidades adquiridas como nuevas o de segunda mano. ESTA GARANTÍA LIMITADA SE OTORGA EN

COMERCIALIZACIÓN E IDONEIDAD PARA

UN FIN EN PARTICULAR. La solución ofrecida en esta garantía es exclusiva y se otorga en lugar de cualquier otra solución. Esta garantía no cubre daños incidentales o derivados, de modo que es posible que las limitaciones anteriores no apliquen en su caso. Algunos estados no permiten limitaciones sobre la duración de una garantía implícita, de modo que es posible que las limitaciones anteriores no apliquen en su caso. Esta garantía le otorga derechos legales específicos; usted puede tener otros derechos, que varían en cada estado. Haier America New York, NY 10018 Para recibir servicio para su producto, comuníquese a la línea de servicio al cliente de Haier America las 24 horas del día de los 7 días de la semana. En los EE. UU., llame al 1-877-337-3639.Made in China Fabriqué en Chine Hecho en China Haier America New York, NY 10018 Printed in ChinaHLP141E, HLP140EIssued: March 2011©2011 Haier America Trading, LLC. All Rights Reserved. IMPORTANT Do Not Return This Product To The Store If you have a problem with this product, please contact the "Haier Customer Satisfaction Center" at 1-877-337-3639. DATED PROOF OF PURCHASE REQUIRED FOR WARRANTY SERVICE IMPORTANT Ne pas retourner ce produit au magasin Pour tout problème concernant ce produit, veuillez contacter le service Haier au 1-877-337-3639. UNE PREUVE D'ACHAT DATÉE EST REQUISE POUR BÉNÉFICIER DE LA GARANTIE. IMPORTANTE No regrese este producto a la tienda Si tiene algún problema con este producto, por favor contacte el "Centro de Servicio al Consumidor de Haier" al 1-877-337-3639 (Válido solo en E.U.A). NECESITA UNA PRUEBA DE COMPRA FECHADA PARA EL SERVICIO DE LA GARANTIA
