MANUAL DE USUARIO M12 252520 MILWAUKEE

ADVERTENCIAS DE SEGURIDAD

ADVERTENCIA Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especicaciones con esta her- ramienta eléctrica. Si no sigue todas las adverten- cias e instrucciones, se pueden provocar una descarga eléctrica, un incendio o lesiones graves. Guarde todas las advertencias e instrucciones para consultarlas en el futuro. El término "herramienta eléctrica" en todas las advertencias incluidas más abajo se reere a su herramienta operada por conexión (cable) a la red eléctrica o por medio de una batería (inalámbrica).

SEGURIDAD EN EL ÁREA

• Mantenga el área de trabajo limpia y bien ilu- minada. Las áreas desordenadas u oscuras son propicias para los accidentes.

• No utilice herramientas eléctricas en atmósferas explosivas, tales como en presencia de líquidos, gases o polvos inamables. Las herramientas eléctricas generan chispas que pueden encender el polvo o los vapores.

• Mantenga a los niños y a los espectadores ale- jados mientras utiliza una herramienta eléctrica. Las distracciones pueden ocasionar la pérdida de control.

• Los enchufes de la herramienta eléctrica deben coincidir con el tomacorriente. Nunca modique el enchufe de ninguna manera. No utilice adap- tadores de enchufe con herramientas eléctricas aterrizadas. Los enchufes y tomacorrientes cor- respondientes sin modicar reducirán el riesgo de descarga eléctrica.

• Evite el contacto corporal con superficies aterrizadas, tales como tuberías, radiadores, estufas y refrigeradores. Existe un riesgo mayor de descarga eléctrica si su cuerpo está aterrizado.

• No exponga las herramientas eléctricas a la lluvia ni a condiciones húmedas. Si se introduce agua en una herramienta eléctrica, aumentará el riesgo de descarga eléctrica.17

• No maltrate el cable. Nunca utilice el cable para cargar, jalar o desconectar la herramienta eléctrica. Mantenga el cable alejado del calor, el aceite, los bordes alados o las partes en movimiento. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.

• Al utilizar una herramienta eléctrica en exteriores, utilice una extensión adecuada para uso en exteri- ores. El uso de una extensión adecuada para el uso en exteriores disminuye el riesgo de descarga eléctrica.

• Si es inevitable utilizar una herramienta eléctrica en un lugar húmedo, utilice un alimentador de corriente protegido con un interruptor de circuito por falla de conexión a tierra (GFCI). El uso de un GFCI reduce el riesgo de descarga eléctrica. SEGURIDAD PERSONAL

• Manténgase alerta, atento a lo que está haciendo y utilice el sentido común al utilizar una herramienta eléctrica. No utilice una herramienta eléctrica mientras está cansado o bajo la inuencia de drogas, alcohol o medicamentos. Un momento de distracción al utilizar herramientas eléctricas puede ocasionar lesiones personales graves.

• Utilice equipo de protección personal. Siempre use protección para los ojos. El equipo de protección, tal como una máscara contra polvo, calzado antidesli- zante, casco o protección auditiva, utilizado para condi- ciones adecuadas disminuirá las lesiones personales.

• Evite el arranque accidental. Asegúrese de que el interruptor esté en la posición de apagado antes de conectarlo a una fuente de poder y/o batería, levantar o trasladar la herramienta. Trasladar herramientas con el dedo en el interruptor o energizar herramientas eléctricas que tienen el interruptor encendido propicia accidentes.

• Retire cualquier llave de ajuste antes de entender la herramienta. Una llave que se deje insertada en una parte giratoria de la herramienta eléctrica puede ocasionar lesiones personales.

• No estire el cuerpo demasiado. Mantenga un buen contacto entre los pies y el suelo y mantenga el equilibrio en todo momento. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas.

• Vístase adecuadamente. No utilice ropa o joyería holgada. Mantenga el cabello y la ropa alejados de las partes móviles. La ropa holgada, las alhajas o el cabello largo pueden quedarse atrapados en las partes móviles.

• Si se proporcionan dispositivos para la conexión de instalaciones de extracción y recolección de polvo, cerciórese de que estén conectados y se utilicen correctamente. El uso de dispositivos recolectores de polvo puede disminuir los riesgos relacionados con el polvo.

• No permita que la familiaridad por el uso frecuente de las herramientas lo hagan sentirse seguro e ignorar los principios de seguridad de las her- ramientas. Un descuido puede provocar lesiones graves en una fracción de segundo.

• No fuerce la herramienta eléctrica. Utilice la her- ramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta realizará el trabajo mejor y con mayor seguridad a la velocidad para la que fue diseñada.

• No utilice la herramienta eléctrica si el interruptor no la enciende y la apaga. Cualquier herramienta eléctrica que no pueda controlarse con el interruptor es peligrosa y debe repararse.

• Desconecte el enchufe de la fuente de energía y/o quite la batería de la herramienta eléctrica, si es posible, antes de realizar cualquier ajuste, cambiar accesorios o almacenar las herramientas eléctricas. Tales medidas preventivas de seguridad disminuyen el riesgo de que la herramienta eléctrica se encienda accidentalmente.

• Almacene las herramientas eléctricas que no se estén utilizando fuera del alcance de los niños y no permita que personas que no estén familiarizadas con la herramienta eléctrica o con estas instrucciones la utilicen. Las herramientas eléctricas son peligrosas en manos de usuarios sin capacitación.

• Dé mantenimiento a las herramientas eléctricas y accesorios. Verique que no haya desalin- eación, amarre de partes móviles, partes rotas o alguna otra condición que pueda afectar el funcionamiento de la herramienta eléctrica. Si se daña, asegúrese de que la herramienta eléctrica sea reparada antes de que se utilice. Muchos accidentes son ocasionados por herramientas eléctricas con mantenimiento deciente.

• Mantenga las herramientas de corte aladas y limpias. Las herramientas de corte correctamente mantenidas con bordes de corte alados son menos propensas a atorarse y son más fáciles de controlar.

• Utilice la herramienta eléctrica, los accesorios y las puntas, etc. de acuerdo con estas instruc- ciones, tomando en cuenta las condiciones de trabajo y el trabajo a realizar. El uso de la herramienta eléctrica para operaciones diferentes a las previstas podría generar una situación peligrosa.

• Mantenga las empuñaduras y ñas supercies de sujeción secas, limpias y libres de aceite y grasa. Las empuñaduras y supercies de sujeción resbalosas no permiten el manejo y control seguros de la herramienta en situaciones inesperadas.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

• Recargue únicamente con el cargador espe- cicado por el fabricante. Un cargador que es adecuado para un tipo de batería puede crear un riesgo de incendio si se utiliza con otra batería.

• Utilice las herramientas eléctricas únicamente con baterías especícamente diseñadas. El uso de cualquier otra batería puede producir un riesgo de lesiones e incendio.

• Cuando la batería no esté en uso, manténgala alejada de otros objetos metálicos como su- jetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan formar una conexión de una terminal a otra. Crear un corto entre las terminales de la batería puede ocasionar quemaduras o un incendio.

• Bajo condiciones de maltrato, el líquido puede ser expulsado de la batería, evite el contacto. En caso de contacto accidental, lave con agua. Si el líquido entra en contacto con los ojos, busque además ayuda médica. El líquido expulsado de la batería puede causar irritación o quemaduras.

• No use una batería o herramienta que se haya da- ñado o modicado. Las baterías dañadas o modica- das pueden mostrar un comportamiento impredecible, causando incendios, explosión o riesgo de lesión.18

• No exponga una batería o herramienta al fuego o a temperatura excesiva. La exposición a fuego o temperatura a más de 130°C (265° F) puede causar explosiones.

• Siga todas las instrucciones de carga y no cargue la batería o la herramienta fuera del rango de temperatura especicado en las instrucciones. La carga incorrecta o a temperaturas fuera del rango especicado puede dañar la batería y aumentar el riesgo de incendio. MANTENIMIENTO

• Lleve su herramienta eléctrica a servicio con un técnico calicado que use únicamente piezas de reemplazo idénticas. Esto asegurará que la seguridad de la herramienta eléctrica se mantenga.

• Nunca dé servicio a baterías dañadas. Únicamente el fabricante o proveedores de servicio autorizados deben dar servicio a las baterías.

REGLAS ESPECIFICAS DE

SEGURIDAD PARA HERRAMIENTA ROTATORIA Advertencias de seguridad comunes para opera- ciones de recticado, lijado, cepillado con alambre, pulido o corte abrasivo:

• Esta herramienta eléctrica está diseñada para funcionar como recticadora, lijadora, cepillo de alambre, pulidora o herramienta de corte. Lea todas las advertencias, instrucciones e ilustraciones de seguridad y las especicaciones provistas con esta herramienta eléctrica. El incumplimiento de cada una de las instrucciones que se enumeran a continuación podría provocar una descarga eléctrica, incendio y/o lesiones graves.

• No use accesorios que no estén especícamente diseñados y recomendados por el fabricante de la herramienta. No es suciente con que el accesorio pueda acoplarse a la herramienta para garantizar una operación segura.

• La velocidad nominal del accesorio debe ser al menos equivalente a la velocidad máxima marcada en la herramienta eléctrica. Los ac- cesorios que operan a una velocidad mayor que su VELOCIDAD NOMINAL pueden quebrarse y lanzar piezas al aire.

• El diámetro exterior y el grosor de su accesorio deben estar dentro de la clasicación de capaci- dad de su herramienta eléctrica. Los accesorios de tamaño incorrecto no pueden resguardarse o controlarse correctamente.

• El tamaño del eje de los discos, bridas, so- portes y cualquier otro accesorio debe encajar correctamente en el husillo de la herramienta eléctrica. Los accesorios que tengan oricios de eje que no coincidan con la tornillería de montaje de la herramienta eléctrica se desbalancearán, vibrarán excesivamente y pueden ocasionar pérdida de control.

• No utilice un accesorio dañado. Antes de cada uso, inspeccione el accesorio, por ejemplo, el disco abrasivo para detectar desportilladuras y grietas, el soporte para detectar grietas y desgastes excesivos, el cepillo de alambre para detectar alambres sueltos o quebrados. Si la herramienta eléctrica o el accesorio cae al suelo, inspecciónelo para detectar daños o instale un accesorio sin daños. Después de inspeccionar e instalar un accesorio, tanto usted como los espectadores deben colocarse alejados del plano del accesorio giratorio y hacer operar la herramienta eléctrica a la máxima velocidad sin carga durante un minuto. Los accesorios dañados normalmente se romperán durante este tiempo de prueba.

• Utilice equipo de protección personal. Dependi- endo de la aplicación, utilice una careta, gafas o lentes de seguridad. Según corresponda, utilice mascarilla para polvo, protectores auditivos, guantes y mandil de taller capaz de detener pequeños fragmentos abrasivos o de la pieza de trabajo. La protección ocular debe ser capaz de detener residuos voladores generados por las distintas operaciones. La protección ocular debe ser capaz de detener residuos voladores generados por las distintas operaciones. La mascarilla para polvo o el respirador debe ser capaz de ltrar partículas gen- eradas por su operación. La exposición prolongada al ruido de alta intensidad puede ocasionar pérdida auditiva.

• Mantenga a los espectadores a una distancia segura del área de trabajo. Toda persona que entre al área de trabajo debe utilizar equipo de protección personal. Los fragmentos de la pieza de trabajo o de un accesorio roto pueden salir volando y causar lesiones más allá del área inmediata de operación.

• Al realizar una operación donde el accesorio de corte pueda entrar en contacto con cableado oculto, sostenga la herramienta eléctrica única- mente de las supercies de empuñadura aisladas. El contacto del accesorio de corte con un cable que conduzca electricidad puede hacer que las partes metálicas de la herramienta se electriquen y podría ocasionar una descarga eléctrica al operador.

• Nunca coloque la herramienta eléctrica sobre una supercie hasta que el accesorio se haya detenido por completo. El accesorio giratorio puede agarrar la supercie y jalar la herramienta eléctrica, quitándole el control.

• No opere la herramienta eléctrica mientras la carga al lado de su cuerpo. El contacto accidental con el accesorio giratorio podría ocasionar que su ropa se enganchara, jalando el accesorio hacia su cuerpo.

• Limpie periódicamente las rejillas de ventilación de la herramienta eléctrica. El ventilador del motor atraerá el polvo hacia el interior de la carcasa y la acumulación excesiva de metal en polvo puede causar riesgos eléctricos.

• No opere la herramienta eléctrica cerca de mate- riales inamables. Las chispas podrían incendiar estos materiales.

• No utilice accesorios que requieran enfriadores líquidos. Utilizar agua u otros enfriadores líquidos puede ocasionar electrocución o descarga eléctrica.

• Deje que los cepillos giren a velocidad operativa durante al menos un minuto antes de usarlos. Durante este tiempo, nadie debe pararse frente al cepillo ni en línea con el mismo. Se expulsarán cerdas o alambres sueltos durante el tiempo de operación preliminar.

• Dirija la descarga del cepillo giratorio de alambre en dirección opuesta adonde está usted. Pueden descargarse pequeñas partículas y minúsculos fragmentos de alambre a alta velocidad durante el uso de estos cepillos, que pueden quedarse incrustados en su piel.19

• Siempre introduzca la broca en el material en la misma dirección en que el borde de corte sale del material (que es la misma dirección en que se lanzan las virutas). Introducir la herramienta en la dirección incorrecta ocasiona que el borde de corte de la broca se salga del material y jale la herramienta en la dirección de alimentación.

• Al usar limas giratorias, discos de corte, cortado- res de alta velocidad o cortadores de carburo de tungsteno, siempre tenga el material rmemente sujetado con prensa. Estos discos se atorarán si se inclinan ligeramente en la ranura y pueden producir contragolpe. Cuando un disco de corte se atora, el disco generalmente se quiebra. Cuando una lima giratoria, el cortador de alta velocidad o el cortador de carburo de tungsteno se atoran, pueden saltar de la ranura y podría perder el control de la herramienta. Contragolpe y advertencias relacionadas El contragolpe es una reacción repentina a un disco giratorio, soporte, cepillo o cualquier otro accesorio que se atora o engancha. Los atorones o enganchamientos ocasionan el paro rápido del accesorio giratorio, lo que a su vez ocasiona que la herramienta eléctrica sin control sea forzada en dirección contraria a la rotación del accesorio en el punto de unión. Por ejemplo, si un disco abrasivo se atora o engan- cha con la pieza de trabajo, el borde del disco que está entrando en el punto de agarre puede enterrarse en la supercie del material, ocasionando que el disco se salga o se bote. El disco puede saltar hacia el operador o en dirección contraria, dependiendo de la dirección del movimiento del disco en el momento del contacto. Los discos abrasivos también pueden quebrarse bajo estas condiciones. El contragolpe es el resultado del uso incorrecto de la herramienta eléctrica y/o de procedimientos o condiciones de operación incorrectos y puede evitarse tomando las precauciones correspondientes que se indican a continuación.

• Mantenga un agarre rme de la herramienta eléctrica y posicione su cuerpo y su brazo para permitirle resistir las fuerzas del contragolpe. Siempre utilice una empuñadura auxiliar, si se proporciona, para máximo control sobre el contragolpe o la reacción de torque durante el arranque. El operador puede controlar las acciones de torque o las fuerzas de contragolpe si se toman las precauciones correspondientes.

• Nunca coloque su mano cerca del accesorio giratorio. El accesorio puede golpearle la mano con el contragolpe.

• No coloque su cuerpo en el área hacia donde se moverá la herramienta eléctrica en caso de que ocurra contragolpe. El contragolpe impulsará la herramienta en la dirección contraria al movimiento del disco en el punto de enganchamiento.

• Ponga especial cuidado al trabajar en esquinas, bordes afilados, etc. Evite hacer rebotar y enganchar el accesorio. Las esquinas, los bordes alados o el rebote tienen una tendencia a ocasionar enganchamientos del accesorio giratorio y ocasionar pérdida de control o contragolpe.

• No coloque una hoja de cadena para tallar madera ni una hoja de sierra dentada. Estas hojas generan contragolpes frecuentes y pérdida de control. Advertencias de seguridad especícas para op- eraciones de recticado y corte abrasivo:

• Utilice únicamente los tipos de discos que se recomiendan para su herramienta eléctrica y la guarda especíca diseñada para el disco selec- cionado. Los discos para los cuales no se diseñó la herramienta eléctrica no pueden resguardarse adecuadamente y son inseguros.

• Los discos deben usarse únicamente para las aplicaciones recomendadas. Por ejemplo: no rectique con el costado del disco para corte. Los discos de corte abrasivo tienen por objeto utilizarse en recticado periférico. Si se aplican fuerzas laterales a estos discos, pueden ocasionar quebradura.

• Siempre utilice bridas de discos sin daños que sean del tamaño y forma correctos para el disco seleccionado. Las bridas de disco correctas proveen soporte al disco, reduciendo así la posibilidad de quebradura del mismo. Las bridas de los discos de corte pueden ser diferentes de las vidas de los discos de recticado.

• No utilice discos desgastados de herramientas eléctricas más grandes. Los discos diseñados para herramientas eléctricas más grandes no son adecuados para la mayor velocidad de una her- ramienta de menor tamaño y pueden explotar. Advertencias de seguridad especícas adicionales para operaciones de corte abrasivo:

• No inserte a la fuerza el disco de corte ni aplique presión excesiva. No intente hacer una profun- didad de corte excesiva. Aplicar un exceso de presión al disco aumenta la carga y la susceptibilidad de que el disco se tuerza o se trabe en el corte y la posibilidad de contragolpe o ruptura del disco.

• No posicione su cuerpo en línea con el disco giratorio ni detrás del mismo. Cuando el disco, en el punto de operación, se esté alejando de su cuerpo, el posible contragolpe puede impulsar el disco giratorio y la herramienta eléctrica directamente hacia usted.

• Cuando el disco se esté amarrando o cuando se interrumpa un corte por cualquier motivo, apague la herramienta eléctrica y sosténgala inmóvil hasta que el disco se detenga por completo. Nunca intente retirar el disco del corte mientras aún esté en movimiento, pues puede ocurrir contragolpe. Investigue y siga una acción correctiva para eliminar la causa del amarre del disco.

• No reinicie la operación de corte dentro la pieza de trabajo. Deje que el disco alcance la velocidad total y cuidadosamente vuelva a introducirlo al corte. El disco puede amarrarse, irse hacia arriba o generar contragolpe si la herramienta eléctrica se reinicia dentro de la pieza de trabajo.

• Provea soporte para los paneles o cualquier pieza de trabajo de gran tamaño para minimizar el riesgo de pellizcamiento y contragolpe del disco. Las piezas de trabajo grandes tienden a pandearse con su propio peso. Deben colocarse soportes debajo de la pieza de trabajo, cerca de la línea de corte y cerca del borde de la pieza de trabajo a ambos lados del disco.

• Use precaución adicional al hacer un "corte de bolsillo" en muros existentes u otras áreas donde no haya visibilidad. El disco saliente puede cortar líneas de gas o agua, cables eléctricos u otros objetos, lo que puede genera contragolpe.20 Advertencias de seguridad específicas para operaciones de lijado:

• No utilice lijas excesivamente grandes para los discos de lijado. Siga las recomendaciones del fabricante al seleccionar la lija. El papel lija más grande que se extiende más allá del soporte de lijado representa un riesgo de laceración y puede causar atorones, desgarre del disco o contragolpe. Advertencias de seguridad específicas para operaciones de pulido:

• No permita que ninguna porción suelta del bonete de pulido o sus cordones de sujeción giren libremente. Oculte o recorte los cordones de sujeción sueltos. Los cordones de sujeción sueltos y que giran pueden enredarse en sus dedos o atorarse en la pieza de trabajo. Advertencias de seguridad especícas para opera- ciones de cepillado con alambre:

• Tenga en cuenta que las cerdas de alambre se desprenden del cepillo incluso durante la operación ordinaria. No aplique presión excesiva a los alambres aplicando demasiada carga al cepillo. Las cerdas de alambre pueden penetrar fácilmente la ropa ligera y/o la piel.

• Si se recomienda el uso de una guarda para el cepillado con alambre, no permita que haya ninguna interferencia del disco o cepillo de alambre con la guarda. El diámetro del disco o cepillo de alambre puede expandirse debido a la carga de trabajo y las fuerzas centrífugas. Advertencias de seguridad adicionales

• El tamaño del eje de los discos, tambor de lijado o cualquier otro accesorio debe encajar correctamente en el husillo o en el manguito de la herramienta eléctrica. Los accesorios que no coincidan con la tornillería de montaje de la herramienta eléctrica se desbalancearán, vibrarán excesivamente y pueden ocasionar pérdida de control.

• Los discos, tambores de lijado, cortadores u otros accesorios montados en el mandril deben estar totalmente insertados en el manguito o en la prensa de sujeción. La "saliente" o la longitud del mandril desde el disco hasta el manguito debe ser mínima. Si el mandril no tiene suciente sujeción y/o la saliente del disco es demasiado larga, el disco montado puede soltarse y ser expulsado a alta velocidad.

• Después de cambiar las brocas o de hacer cualquier ajuste, asegúrese de que la tuerca del manguito, la prensa de sujeción o cualquier otro dispositivo de ajuste esté rmemente apretada. Los dispositivos de ajuste sueltos pueden moverse inesperadamente, ocasionando pérdida de control, y la expulsión violenta de componentes giratorios sueltos.

• Siempre introduzca la broca en el material en a misma dirección en que el borde de corte sale del material (que es la misma dirección en que se lanzan las virutas). Introducir la herramienta en la dirección errónea ocasiona que el borde de corte de la broca se salga del material y jale la herramienta en la dirección de alimentación.

• Al utilizar sierras de acero, discos de corte, cortadores de alta velocidad o cortadores de carburo de tungsteno, siempre tenga el material rmemente sujetado con prensa. Estos discos se atorarán si se inclinan ligeramente en la ranura y pueden producir contragolpe. Cuando un disco de corte se atora, el disco generalmente se quiebra. Cuando la sierra de acero, los cortadores de alta velocidad o el cortador de carburo de tungsteno se atora, puede saltar de la ranura y se podría perder el control de la herramienta.

• No posicione su mano en línea con el disco giratorio ni detrás del mismo. Cuando el disco, en el punto de operación, se esté alejando de su mano, el posible contragolpe puede impulsar el disco giratorio y la herramienta eléctrica directamente hacia usted.

• Permita que los cepillos corran a la velocidad de operación al menos durante un minuto antes de usarlos. Durante este tiempo, nadie debe pararse frente al cepillo ni en línea con el mismo. Se expulsarán cerdas o alambres sueltos durante el tiempo de operación preliminar.

• Dirija la descarga del cepillo de alambre giratorio para que se aleje de usted. Pueden descargarse pequeñas partículas y minúsculos fragmentos de alambre a alta velocidad durante el uso de estos cepillos, que pueden quedarse incrustados en su piel.

ADVERTENCIA Para reducir el riesgo de lesiones, al momento de realizar trabajos en situaciones donde haya presencia de polvo, utilice la protección respira- toria adecuada o utilice una solución de extrac- ción de polvo que cumpla con los requisitos de la OSHA.

• Válgase siempre de su sentido común y sea cuidadoso cuando utilice herramientas. No es posible anticipar todas las situaciones que podrían tener un desenlace peligroso. No uTilice esta her- ramienta si no entiende estas instrucciones de uso o si considera que el trabajo a realizar supera sus capacidades, comuníquese con Milwaukee Tool o con un profesional capacitado para recibir capacitación o información adicional.

• Conserve las etiquetas y las placas nominales. Contienen información importante. Si son ilegibles o no están presentes, comuníquese con un centro de servi- cio MILWAUKEE para obtener un reemplazo gratuito.

ADVERTENCIA Algunos polvos generados por el lijado eléctrico, aserrado, pulido, taladrado y otras actividades de construcción contienen químicos identicados como causantes de cáncer, defectos congénitos u otros daños repro

ductivos. Algunos ejemplos de estos químicos son:

• plomo de pintura basada en plomo

• dióxido de silicio de los ladrillos y el cemento y otros productos de albañilería y

• arsénico y cromo de madera con tratamiento químico. Su riesgo por estas exposiciones varía, dependiendo de la frecuencia con que realice este tipo de trabajo. Para reducir su exposición a estos químicos: trabaje en un área bien ventilada y trabaje con equipo de seguridad aprobado, como mascarillas protectoras contra polvo especialmente diseñadas para ltrar partículas microscópicas.21 SIMBOLOGÍA Volts Corriente continua Revoluciones por minuto sin carga (RPM) UL Listing Mark para Canadá y Estados Unidos ESPECIFICACIONES Cat. No.. .................................................... 2525-20 Volts.............................................................. 18 CD Tipo de batería .............................................M18™ Tipo de cargador ..........................................M18™ RPM ................................................. 5 000 - 27 500 Portaherramientas ........................... 3,2 mm (1/8")* Diámetro máx. del accesorio ................. 55 mm / 2" Temperatura ambiente recomendada para operar ................ -18°C

50°C (0°F a 125°F) *También acepta portaherramientas de tamaño estándar de 0,8 mm (1/32"), 1,6 mm (1/16"), y 2,4 mm (3/32") (se vende por separado) DESCRIPCION FUNCIONAL

encendido y apagado (I/O)

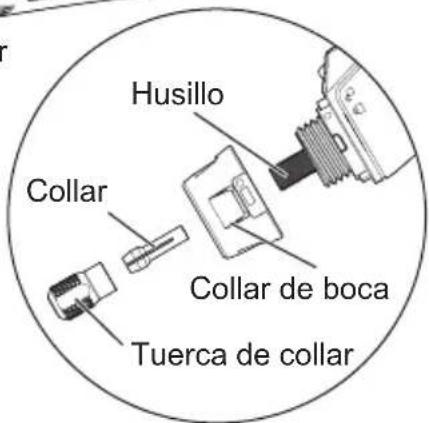

de velocidad Tuerca de collar Collar Collar de boca Husillo ENSAMBLAJE ADVERTENCIA Recargue la batería sólo con el cargador especificado para ella. Para instrucciones especícas sobre cómo cargar, lea el manual del operador sumin- istrado con su cargador y la batería. Como se inserta/quita la batería en la herramienta Para retirar la batería, presione los botones de liberación y jale de la batería para sacarla de la herramienta. ADVERTENCIA Siempre retire la batería cada vez que la herramienta no esté en uso. Para introducir la batería, deslícela en el cuerpo de la herramienta. Asegúrese de que quede bien rme en su posición. ADVERTENCIA Utilice únicamente acceso- rios especícamente reco- mendados para esta herramienta. El uso de ac- cesorios no recomendados podría resultar peligroso. Use únicamente los accesorios con la velocidad nominal máxima de funcionamiento seguro que sea, cuando menos, igual a la velocidad máxima que indica la herramienta eléctrica. Esta veloci- dad se basa en la potencia del accesorio, lo que permite tener una medida razonable de seguri- dad. No tiene la intención de indicar la velocidad de funcionamiento que se considere la más eciente o la mejor. No sobrepase la velocidad máxima de funcionamiento seguro. Para reducir el riesgo de lesiones, siempre limpie los mandriles antes de meterlos en el collar y jarlos rmemente a la tuerca del collar. De lo contrario, la rotación a alta velocidad de la her- ramienta podría provocar que el accesorio salga proyectado del collar. Todas las personas presentes en el área deben llevar puesta ropa y gafas de seguridad o caretas. Los accesorios dañados podrán salir volando con una fuerza considerable, por lo que existe la posibilidad de sufrir lesiones graves. Instalación de accesorios

1. ¡ADVERTENCIA! Retire la batería para evitar

arrancar la herramienta.

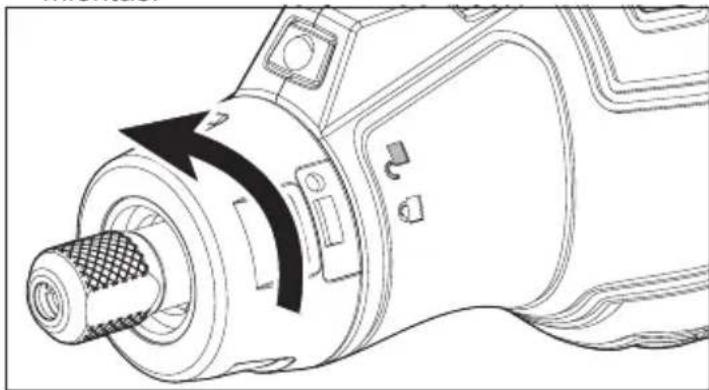

2. Para quitar la cubierta de boca, gire hacia la

posición de DESBLOQUEO y jálela para sacarla de la herramienta. La cubierta de boca puede usarse para cambios de accesorios sin herra- mientas.22

3. Quite el polvo y los residuos del

collar, la tuerca del collar y la espiga de accesorio.

4. Inserte el collar en el husillo.

5. Atornille ligeramente la tuerca del

collar en el husillo.

6. Inserte la espiga de accesorio en

el collar a una distancia mínima de 19 mm (3/4").

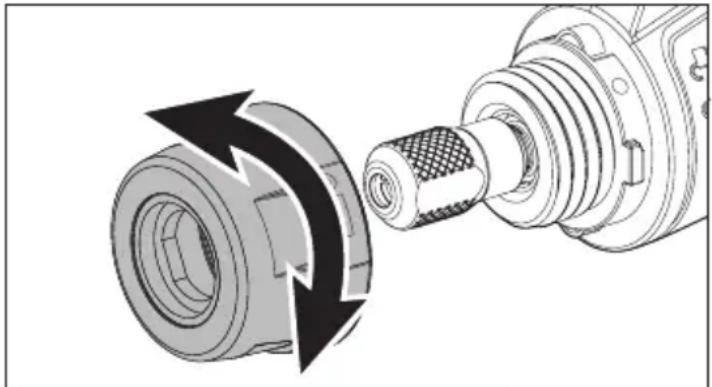

7. Oprima el botón de bloqueo de

husillo y apriete bien la tuerca de collar con la cubierta de boca (o una llave de collar de 10 mm (3/8")). NOTA: No apriete la tuerca del collar sin antes haber instalado un accesorio. Esto puede ocasionar daños al collar.

8. Para instalar el accesorio de disco

de recticación, agregue el disco de recticación al extremo de la espiga de accesorio y fíjelo con el tornillo incluido. Oprima el botón de bloqueo del husillo y apriete el tornillo con el extremo de destornillador de la llave de collar. Para cambiar un disco dañado, siga el procedimiento al revés.

9. Meta una batería y pruebe el

accesorio dejándolo girar por un minuto antes de aplicarlo a la pieza de trabajo.

10. Para quitar un accesorio, quite

la batería para evitar que se encienda la her- ramienta y, después, siga el procedimiento a la inversa. ADVERTENCIA Para reducir el riesgo de le- siones, el operador debe conocer el uso, el cuidado y la protección que deben tenerse con los accesorios. Aplicaciones comunes Una amplia gama de accesorios está disponible para aplicaciones como recticación, lijado y corte. Recticación / lijado Use accesorios de recticación y lijado que:

• tengan un diámetro menor de 55 mm / 2".

• sean del grano y el tipo correctos para su proyecto.

• funcionen de acuerdo con la RPM que se menciona en la placa señalética de la herramienta. Cepillos de disco Los cepillos de disco de alambre son útiles para retirar suciedad, escamamiento, rebabas, virutas de soldadura, etc. Existe una amplia gama de cepillos de disco de alambre para distintas aplicaciones. Al momento de aplicar el cepillo a su proyecto, evite ejercer demasiada presión. Esto ocasiona el doblez excesivo del alambre y la acumulación de calor, lo que ocasiona la ruptura prematura del alambre, la desalamiento rápido y una reducción de la vida útil del cepillo. En lugar de ejercer más presión, intente con un cepillo de disco de alambre con una acción de corte más agresiva (tamaño mayor de alambre, menor longitud en el alambre o un tipo de cepillo diferente; es decir, de tipo nudo en lugar de alambre ondulado). Corte Siempre tenga cuidado al manipular los discos de corte para evitar que ocurran daños. Antes de instalar un disco, siempre revíselo para asegurarse de que no presenta suras. Si el disco presenta suras, deséchelo para evitar que lo use alguien más. Los discos de corte deben estar protegidos contra:

• la humedad promedio y extrema

• todo tipo de solventes

• cambios drásticos de temperatura

• caídas y golpes Si alguna de las situaciones anteriores le ocurre a un disco de corte, deséchelo de inmediato. FUNCIONAMIENTO ADVERTENCIA Para reducir el riesgo de le- siones, siempre use protec- ción para ojos adecuada con la indicatión de que comple con la norma ANSI Z87.1. Cuando esté trabajando en ambientes con mucho polvo, use un dispositivo de protección respirato- ria adecuado o use una solución de extracción de polvo que cumpla con los requisitos de la OSHA. Indicador de carga Para determinar la cantidad de carga restante en la batería, encienda, la herramienta. El indicador de nivel de combustible encenderá de 2 a 3 segundos. Cuando quede menos de 10% de carga, 1 luz del indicador de carga parpadeará 4 veces. Para señalar el n de la carga, 1 luz del indicador de carga parpadeará 8 veces y después la herramienta dejará de funcionar. Cargue la batería. Si la batería se calienta demasiado, las luces del indicador de carga parpadearán y la herramienta no funcionará. Permita que la batería se enfríe. Selección de la velocidad Para denir la velocidad, use los botones +/- del selector de velocidad para pasar entre la velocidad más baja (5 000 RPM) y la velocidad más alta (27 500 RPM). Cada una de las luces LED puede mostrar dos velocidades. Las velocidades nones (1, 3, 5, 7, 9, 11) se muestran, inicialmente, en jo. Las velocidades pares (2, 4, 6, 8, 10, 12) se muestran, inicialmente, parpadeando y, después, se vuelven jas. Las luces LED se encenderán conforme aumente/reduzca el ajuste de velocidad.23 NOTA: La herramienta tendrá la velocidad seleccionada de forma predeterminada la próxima vez que se encienda. 11 o 12 9 o 10 7 o 8 5 o 6 3 o 4 1 o 2 Ajuste de velocidad RPM Ajuste de velocidad RPM

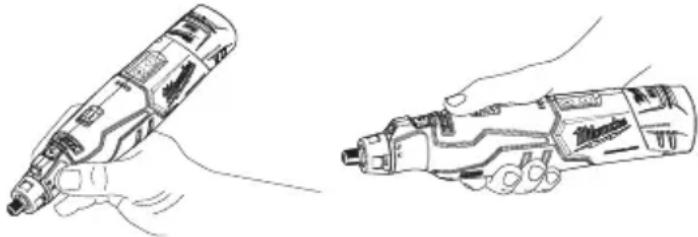

Uso de la herramienta giratoria Dena el mejor agarre de acuerdo con la tarea que va a realizar. Es posible sostener la herramienta giratoria como si fuera un lápiz para realizar trabajos nos o bien, agarrada alrededor del cuerpo cuando se necesita menos precisión. Practique en material de desecho para denir la mejor velocidad, el accesorio correcto y darse una idea sobre cómo realizar su proyecto. No oprima el accesorio contra la pieza de trabajo. Cuando el accesorio y la velocidad a usarse son correctas, la fuerza que ejercerá el operador será mínima o nula. Ponga el accesorio en contacto con la pieza de trabajo y guíelo encima de su proyecto, realizando varios pases en caso de ser necesario. Mueva la herramienta en la misma dirección que gira la broca (tal como lo indica la echa que está cerca de la parte delantera de la herramienta). Mover la herramienta en la dirección opuesta puede ocasionar que la herramienta rebote, lo que causará una pér- dida de control y daños a la pieza de trabajo. ADVERTENCIA Todas las personas presen- tes en el área deben llevar puesta ropa y gafas de seguridad o caretas. Los accesorios dañados podrán salir volando con una fuerza considerable, por lo que existe la posibilidad de sufrir lesiones graves. Arranque/Paro

1. Use un sujetador, prensa u otro medio práctico

para jar su pieza de trabajo, lo que le permitirá tener ambas manos libres para controlar la her- ramienta.

2. Para arrancar la herramienta, sosténgala y

deslice el interruptor hacia adelante, a la posición de ENCENDIDO (I).

3. Deje que la herramienta llegue a su máxima ve-

locidad antes de empezar a trabajar.

4. Use los botones del selector de velocidad para

pasar entre la velocidad más baja (5 000 RPM) a la velocidad más alta (27 500 RPM).

5. Para detener la herramienta, d eslice el interruptor

hacia la posición de APAGADO (O). Asegúrese de que la herramienta se detenga por completo antes de bajarla. NOTA: No oprima el botón de bloqueo del husillo mientras la herramienta está funcionando o mien- tras el accesorio está en movimiento. Es posible que esto ocasione daños a la herramienta. MANTENIMIENTO ADVERTENCIA Para reducir el riesgo de una lesión, desconecte siempre la herramienta antes de darle cualquier manten- imiento. Nunca desarme la batería, el cargador o la herramienta, salvo que así lo indiquen estas instrucciones. Comuníquese con un centro de servicio de MILWAUKEE para todas las demás reparaciones. Mantenimiento de las herramientas Adopte un programa regular de mantenimiento y mantenga su herramienta en buenas condiciones. Inspeccione la herramienta para problemas como ruidos indebidos, desalineadas o agarrotadas de partes móviles, piezas rotas o cualquier otra condición que pueda afectar el funcionamiento de la herramienta. Envíe su herramienta al Centro de Servicio MILWAUKEE para reparación. Después de 6 meses a un año, dependiendo del uso dado, envíe su herramienta al Centro de Servicio MILWAUKEE más cercano para la inspección. Si la herramienta no arranca u opera a toda su potencia con una batería completamente cargada, limpie, con una goma o borrador, los contactos de la batería y de la herramienta. Si aun asi la herramienta no trabaja correctamente, regrésela, con el cargador y la batería, a un centro de servicio MILWAUKEE. ADVERTENCIA Para reducir el riesgo de le- siones, descarga eléctrica o daño a la herramienta, nunca la sumerja en líquidos ni permita que estos uyan dentro de la misma. Limpieza Limpie el polvo y suciedad de las cualquier ventilas. Mantenga los herramienta, limpios, secos y libres de aceite o grasa. Use solo jabón neutro y un trapo húmedo para limpiar, ya que algunos substancias y solventes limpiadores son dañinos a los plásticos y partes aislantes. Algunos de estos incluyen: gasolina, turpentina,thíner, lacas, thíner para pinturas, solven- tes para limpieza con cloro, amoníaco y detergentes caseros que tengan amonia. Nunca usa solventes in- amables o combustibles cerca de una herramienta.58142460d1 961014873-01(A) 07/23 Printed in China MILWAUKEE TOOL 13135 West Lisbon Road Brookeld, WI 53005 USA Reparaciones Si su herramienta, batería o cargador están dañados, envíela al centro de servicio autorizado más cercano. ACCESORIOS ADVERTENCIA Utilice sólo los accesorios especícamente recomenda- dos. Otros accesorios puede ser peligroso. Para una lista completa de accessorios, visite nuestro sitio en Internet: www.milwaukeetool.com o póngase en contacto con un distribuidor.

Esta herramienta eléctrica de MILWAUKEE* está garantizada, ante el comprador original únicamente, por parte de un distribuidor autorizado MILWAUKEE, de que no tenga material y mano de obra defectuosos. Sujeto a ciertas excepciones, MILWAUKEE reparará o sustituirá cualquier pieza de esta herramienta eléctrica que tenga defectos de material o mano de obra según lo determine MILWAUKEE mediante una revisión, por un periodo de cinco (5) años después de la fecha de compra a menos que se indique lo contrario. Al devolver la herramienta eléctrica a un centro de servicio de fábrica de MILWAUKEE o a una estación de servicio autorizada de MILWAUKEE, es necesario que la devolución se haga con ete pagado por adelantado y asegurado. Se debe incluir una copia del comprobante de compra con el producto devuelto. Esta garantía no aplica a daños que MILWAUKEE determine que son ocasionados por reparaciones o intentos de reparaciones realizados por una persona que no sea personal autorizado de MILWAUKEE, uso indebido, alteraciones, maltrato, desgaste normal, falta de mantenimiento o accidentes.Desgaste normal: Muchas herramientas eléctricas necesitan cambios de piezas y mantenimiento periódicos para alcanzar su máximo ren-dimiento Esta garantía no cubre la reparación cuando el uso normal ha agotado la vida útil de una pieza, incluyendo, entre otros, mandriles, cepillos, cables, zapatas de la sierra, abrazaderas de la hoja, juntas tóricas, sellos, protectores, hojas de accionamiento, pistones, herrajes, levantadores y arandelas de cubierta de los protectores.*La presente garantía no cubre ni las baterías ni todas las herramientas eléctricas. Consulte las distintas garantías independientes que están disponibles para estos productos.La vigencia de la garantía de la luz LED en la lámpara LED de trabajo (49-24-0171) y el foco mejorado de LED (49-81-0090) es la misma que la vida útil del producto sujeto a las limitaciones anteriores. Si la luz LED o el foco mejorado LED presentan fallas durante su suso normal, se cambiará la pieza sin costo. No es necesario realizar el registro de la garantía para recibir la garantía correspondiente a un producto de herramienta eléctrica de MILWAUKEE. La fecha de fabricación del producto servirá para determinar la vigencia de la garantía en caso de que no presente ningún comprobante de compra al solicitar el servicio en garantía.LA ACEPTACIÓN DE LOS RESARCIMIENTOS EXCLUSIVOS DE REPARACIÓN Y SUSTITUCIÓN AQUÍ DESCRITOS ES UNA CONDICIÓN DEL CONTRATO EN CUANTO A LA COMPRA DE TODO PRODUCTO DE MILWAUKEE. SI USTED NO ACEPTA ESTA CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ RESPONSABLE EN NINGÚN CASO DE DAÑOS INCIDEN-TALES, ESPECIALES, EMERGENTES O PUNITIVOS NI DE NINGÚN COSTO, HONORARIOS DE ABOGADOS, GASTOS, PÉRDIDAS O DEMORAS QUE SUPUESTAMENTE SEAN CONSECUENCIA DE ALGÚN DAÑO, FALLA O DEFECTO DE ALGUNO DE LOS PRO-DUCTOS, INCLUYENDO, ENTRE OTROS, RECLAMACIONES POR PÉRDIDA DE UTILIDADES. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE RESPONSABILIDAD POR DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE LA ANTERIOR LIMITACIÓN O EXCLUSIÓN PODRÍA NO APLICARSE EN SU CASO. ESTA GARANTÍA ES EXCLUSIVA Y SUSTITUYE TODAS LAS DEMÁS GARANTÍAS EXPRESAS, SEAN ESTAS ESCRITAS U ORALES. HASTA DONDE PERMITA LA LEY, MILWAUKEE DESCON-OCE CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO, SIN LIMIT-ACIÓN, CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN O USO ESPECÍFICO; HASTA EN QUE DICHO DESCONOCIMIENTO NO SEA PERMITIDO POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS SE LIMITAN A LA DURACIÓN DE LA GARANTÍA EXPRESA CORRESPONDIENTE SEGÚN LO ARRIBA DESCRITO. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES EN LA VIGENCIA DE UNA GARANTÍA IMPLÍCITA, POR LO QUE LA ANTERIOR LIMITACIÓN PUDIERA NO APLICAR A USTED. ESTA GARANTÍA LE CONFIERE DERECHOS JURÍDICOS ESPECÍFICOS Y USTED PODRÍA, ADEMÁS, TENER OTROS DERECHOS QUE VARÍAN SEGÚN EL ESTADO.Esta garantía aplica únicamente a los productos vendidos en EE. UU. y Canadá.Consulte la pestaña “Búsqueda de centro de servicio” en la sección de Partes y servicio del sitio web de MILWAUKEE en www.milwaukeetool.com o llame al 1.800.SAWDUST (1.800.729.3878) para localizar su centro de servicio más cercano para darle servicio, con y sin garantía, a una herramienta de MILWAUKEE. PÓLIZA DE GARANTÍA - VALIDA

La garantía de TECHTRONIC INDUSTRIES es por 5 años a partir de la fecha original de compra. Esta tarjeta de garantía cubre cualquier defecto de material y mano de obra en ese Producto.Para hacer válida esta garantía, presente esta tarjeta de garantía, cerrada/sellada por el distribuidor o la tienda donde compró el pro-ducto, al Centro de Servicio Autorizado (ASC). O, si esta tarjeta no se ha cerrado/sellado, presente la prueba original de compra a ASC.Llame 55 4160-3547 para encontrar el ASC más cercano, para ser-vicio, partes, accesorios o componentes.Procedimiento para hacer válida esta garantíaLleve el producto a ASC, junto con la tarjeta de garantía cerrada/sellada por el distribuidor o la tienda donde compró el producto, y cualquier pieza o componente defectuoso se reemplazará sin costo para usted. Cubriremos todos los costos de ete con relación a este proceso de garantía.ExcepcionesEsta garantía no tendrá validez en las siguientes situaciones:a) Cuando el producto se use de manera distinta a la que indica el manual del usuario nal o de instrucciones.b) Cuando las condiciones de uso no sean normales. Cuando otras personas no autorizadas por TECHTRONIC INDUSTRIES modiquen o reparen el producto. Nota: si el juego de cables está dañado, tiene que reemplazarse en un Centro de Servicio Autorizado para evitar riesgos eléctricos.CENTRO DE SERVICIO Y ATENCIÓN Llame al 55 4160-3547IMPORTADO Y COMERCIALIZADO POR TECHTRONIC INDUSTRIES, MÉXICO, S.A. DE C.V.Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte11520 Colonia Ampliación GranadaMiguel Hidalgo, Ciudad de Mexico, Mexico Modelo: Fecha de Compra: Sello del Distribuidor:
