MANUAL DE USUARIO R7240OC4GD3L ASUS

• Reorientaroudeslocaraantenareceptora.

Causa SoluçãoTarjeta Gráca de Vídeo Drivers y Utilidades Guía de instalación del softwareEspañol

S9733 Tercera edición Septiembre 2014 Copyright © 2014 ASUSTeK Computer Inc. Todos los derechos reservados. Ninguna parte de este manual, incluido los productos o el software descrito en el mismo, podrá ser reproducido, transmitido, almacenado en sistemas de recuperación, o traducido a ningún idioma en forma o medio alguno, exceptuando documentación almacenada por el comprador para realizar copias de seguridad, sin expreso consentimiento previo y por escrito de asustek computer inc. (Asus). La garantía del producto o servicio no será extendida si: (1) el producto es reparado, modicado o alterado, a menos que la reparación, modicación o alteración sea autorizada por escrito por asus; o (2) el número de serie del producto no pueda leerse claramente o no esté presente. ASUS PROPORCIONA ESTE MANUAL “TAL COMO SE PRESENTA” SIN GARANTÍAS DE NINGÚN TIPO, YA SEAN EXPLÍCITAS O IMPLÍCITAS, INCLUYENDO PERO NO LIMITÁNDOSE A LAS GARANTÍAS IMPLÍCITAS, CONDICIONES DE MERCADO O AJUSTES A CUALQUIER PROPÓSITO. EN NINGÚN CASO ASUS, SUS DIRECTORES, OFICIALES, EMPLEADOS O AGENTES SERÁN RESPONSABLES POR CUALQUIER DAÑO, YA SEA INDIRECTO, ESPECIAL, INCIDENTAL, O CONSECUENCIAL (INCLUYENDO DAÑOS POR PÉRDIDA DE BENEFICIOS, NEGOCIOS, PÉRDIDAS DE USO O DATOS, INTERRUPCIÓN DE NEGOCIO O SIMILARES), INCLUSO SI ASUS HA SIDO ADVERTIDO DE QUE LA POSIBILIDAD DE ESTOS DAÑOS PUEDE SURGIR POR CUALQUIER DEFECTO O ERROR EN SUS MANUALES O PRODUCTOS. LAS ESPECIFICACIONES E INFORMACIÓN CONTENIDA EN ESTE MANUAL ESTÁ ORIENTADA A PROPÓSITOS INFORMATIVOS Y ESTÁ SUJETA A CAMBIOS EN CUALQUIER MOMENTO SIN PREVIO AVISO, POR LO QUE NO PUEDE SER UTILIZADA COMO COMPROMISO POR PARTE DE ASUS. ASUS NO ASUME NINGUNA RESPONSABILIDAD POR ERRORES O INEXACTITUDES QUE PUDIERAN APARECER EN ESTE MANUAL, INCLUYENDO LOS PRODUCTOS Y/O EL SOFTWARE DESCRITO EN ÉL. Los productos y nombres corporativos que aparecen en este manual podrían (o no) ser marcas registradas o copyright de sus respectivas compañías, y son utilizadas aquí solo por motivos de identicación o explicativos y en benecio del dueño, sin intención de infringir dichas normas.265 Español Contenido Avisos .................................................................................................................. 4 Información de seguridad ...................................................................................5 Acerca de esta guía ...............................................................................................6

6.3 Ver el archivo readme ..............................................................................17

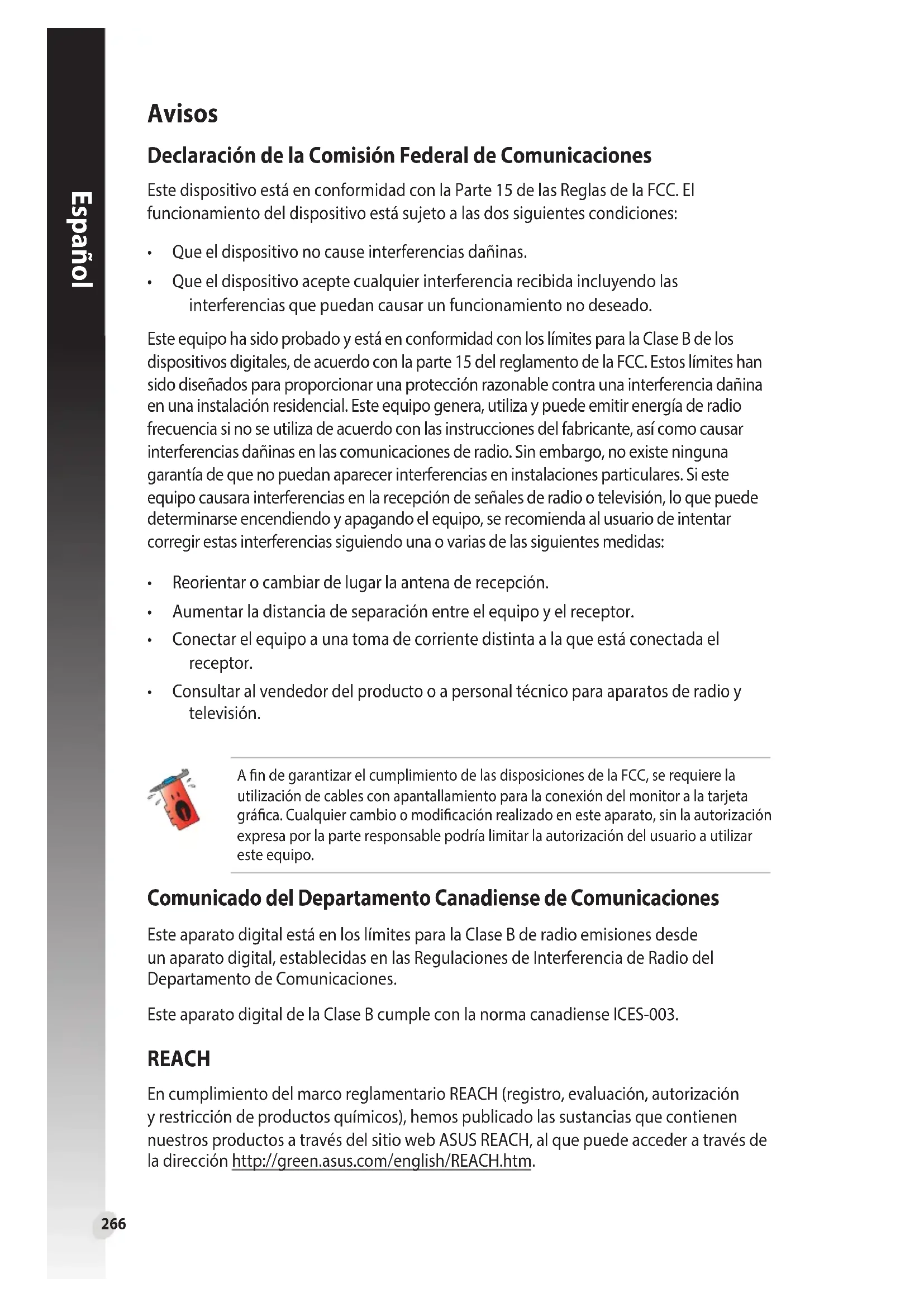

Avisos Declaración de la Comisión Federal de Comunicaciones Este dispositivo está en conformidad con la Parte 15 de las Reglas de la FCC. El funcionamiento del dispositivo está sujeto a las dos siguientes condiciones:

• Queeldispositivonocauseinterferenciasdañinas.

• Queeldispositivoaceptecualquierinterferenciarecibidaincluyendolas interferencias que puedan causar un funcionamiento no deseado. Este equipo ha sido probado y está en conformidad con los límites para la Clase B de los dispositivos digitales, de acuerdo con la parte 15 del reglamento de la FCC. Estos límites han sido diseñados para proporcionar una protección razonable contra una interferencia dañina en una instalación residencial. Este equipo genera, utiliza y puede emitir energía de radio frecuencia si no se utiliza de acuerdo con las instrucciones del fabricante, así como causar interferencias dañinas en las comunicaciones de radio. Sin embargo, no existe ninguna garantía de que no puedan aparecer interferencias en instalaciones particulares. Si este equipo causara interferencias en la recepción de señales de radio o televisión, lo que puede determinarse encendiendo y apagando el equipo, se recomienda al usuario de intentar corregir estas interferencias siguiendo una o varias de las siguientes medidas:

• Reorientarocambiardelugarlaantenaderecepción.

• Aumentarladistanciadeseparaciónentreelequipoyelreceptor.

• Conectarelequipoaunatomadecorrientedistintaalaqueestáconectadael receptor.

• Consultaralvendedordelproductooapersonaltécnicoparaaparatosderadioy televisión. Comunicado del Departamento Canadiense de Comunicaciones Este aparato digital está en los límites para la Clase B de radio emisiones desde un aparato digital, establecidas en las Regulaciones de Interferencia de Radio del Departamento de Comunicaciones. Este aparato digital de la Clase B cumple con la norma canadiense ICES-003. A n de garantizar el cumplimiento de las disposiciones de la FCC, se requiere la utilización de cables con apantallamiento para la conexión del monitor a la tarjeta gráca. Cualquier cambio o modicación realizado en este aparato, sin la autorización expresa por la parte responsable podría limitar la autorización del usuario a utilizar este equipo. REACH En cumplimiento del marco reglamentario REACH (registro, evaluación, autorización y restricción de productos químicos), hemos publicado las sustancias que contienen nuestros productos a través del sitio web ASUS REACH, al que puede acceder a través de la dirección http://green.asus.com/english/REACH.htm.267 Español Información de seguridad Seguridad del sistema eléctrico

• Alagregaroquitardispositivosdelsistema,asegúresedequeloscablesde alimentación de los dispositivos hayan sido desenchufados antes de conectar el cable de señal. Si fuese posible, desconecte todos los cables de alimentación del sistema antes de agregar cualquier dispositivo.

• Asegúresedequelafuentedealimentaciónestéajustadaalvoltajecorrecto de su localidad. Si no está seguro del voltaje de salida de la toma de corriente, contacte con la compañía de suministro eléctrico de su localidad.

• Nointenterepararustedmismounafuentedealimentaciónrota.Contactecon un servicio técnico o personal cualicado. Seguridad en el funcionamiento

• Antesdemontarlaplacabaseyagregardispositivosaésta,leadetenidamente todos los manuales incluidos en el paquete.

• Antesdeutilizarelproductoasegúresedequeesténconectadoscorrectamente todos los cables y de que la fuente de alimentación no esté dañada. En caso de detectar cualquier daño, contacte inmediatamente con el vendedor del producto.

• Andeevitarcortocircuitos,nodejeclips,tornillosograpascercade conectores, ranuras, zócalos o circuitos eléctricos.

• Evitelasuciedad,humedadotemperaturasextremas.Nodejeelproductoen ningún lugar donde pueda mojarse.

• Coloqueelproductosobreunasupercieestable.

• Encasodequeaparezcanproblemastécnicosenelproducto,contacteconsu establecimiento especializado o vendedor. Macrovision Corporation Aviso del Producto Este producto incorpora tecnología de protección de los derechos del autor que está protegido por métodos reclamados de ciertas patentes estadounidenses y otros derechos de la propiedad intelectual propiedad de Macrovision Corporation y otros propietarios. El uso de esta tecnología de protección de los derechos del autor debe ser autorizado por Macrovision Corporation, está hecho sólo para el hogar y otros usos de visión limitada a menos que de otro modo sea autorizado por Macrovision Corporation. Ingeniería inversa o desmontaje están prohibidos.Español

Convenciones usadas en esta guía Para asegurarse de que realice correctamente determinadas tareas, tenga en cuenta los siguientes símbolos utilizados en este manual. Dónde encontrar más información Consulte las siguientes referencias para obtener información adicional o información sobre el producto o actualizaciones.

1. Página web de ASUS

Las páginas en Internet de ASUS proporcionan información actualizada sobre el hardware de ASUS y sus productos de software.

2. Documentación opcional

El paquete del producto puede incluir documentación opcional, tal como notas o avisos adicionales incluidos por su vendedor. Estos documentos no forman parte del paquete estándar del producto. Acerca de esta guía ADVERTENCIA: Información para evitar daños personales cuando esté tratando de completar una tarea. PRECAUCIÓN: Información para evitar daños en los componentes cuando esté tratando de completar una tarea. IMPORTANTE: Información que DEBERÁ seguir para completar una tarea. NOTA: Consejos e información adicional para ayudar a completar una tarea.269 Español Inserte el CD en la unidad óptica de su equipo. Si la función de ejecución automática está activada, el menú principal se iniciará automáticamente. Haga clic aquí para mostrar la información del CD Haga clic aquí para salir de la aplicación Haga clic aquí para ver el archivo readme Haga clic aquí para explorar el sitio web de ASUS Hacer clic para instalar el software Hacer clic para abrir el manual del usuario Si esta función NO está activada, examine el contenido del CD de soporte para localizar el archivo SETUP.EXE y haga doble clic sobre él para ejecutar el programa de instalación del CD.

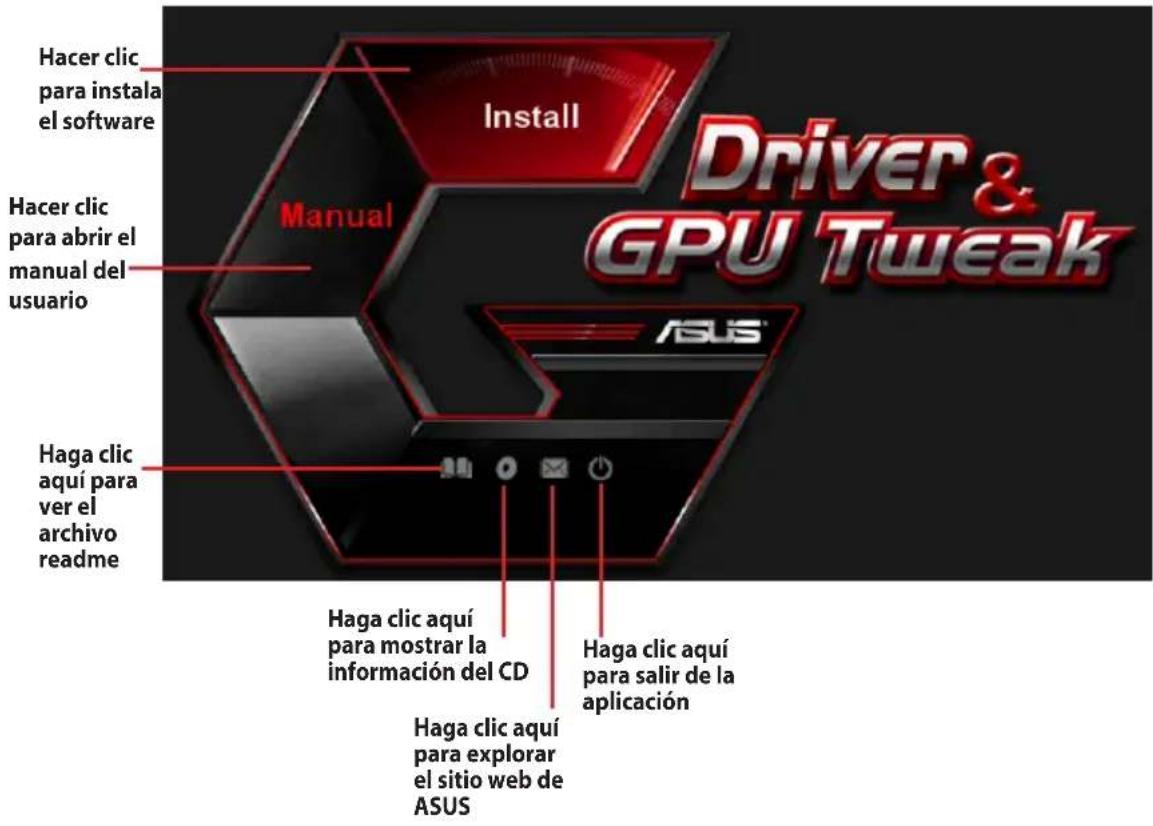

1. Información del CD de soporte

El CD de soporte contiene los controladores y utilidades destinados a la tarjeta VGA que deberá instalar en su PC. Haga clic en las barras / iconos del menú principal del CD de soporte si desea obtener información de contacto con ASUS, examinar el contenido del CD o consultar el archivo ReadMe (Léame).

• Lascapturasdepantallaincluidasenestemanualpuedennocoincidir exactamente con la imagen mostrada en su equipo.

• AlgunoscontroladoresyaplicacionesdelCDdesoporteseaplicansolamentea modelos de tarjetas VGA ASUS especícos.

• Puedequenecesitelosderechosdeadministradorparainstalarlos controladores y las utilidades. Consulte la documentación de Windows

8.1 / 8 / 7 / Vista para obtener una información detallada.

• ElcontenidodelCDdesoporteestásujetoacambiosencualquiermomentosin previo aviso. Para obtener las actualizaciones visite el sitio web de ASUS (www. asus.com).Español

2. Controladores VGA

Un controlador VGA es el programa que hace que el dispositivo funcione con su sistema operativo. Una vez que haya instalado físicamente su tarjeta gráca, use cualquiera de los métodos recomendados en esta sección para instalar, actualizar o quitar el controlador VGA. Si está reemplazando una tarjeta gráca antigua con una nueva tarjeta ASUS, asegúrese de eliminar el controlador de la antigua tarjeta del sistema.

2.1 Instalación del controlador VGA

2.1.1 Instalación en Windows

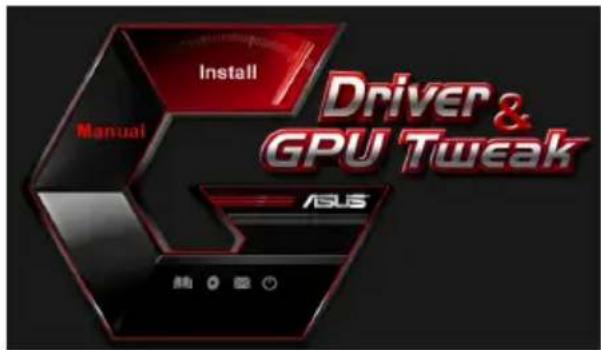

1. Insere el CD de soporte en su

2. Si la función de ejecución

automática está activada, el menú principal aparecerá automáticamente. Si está desactivada, ejecute el archivo Setup.exe que encontrará en el directorio raíz del CD de soporte.

3. Haga clic en Drivers

(Controladores) en el menú principal.

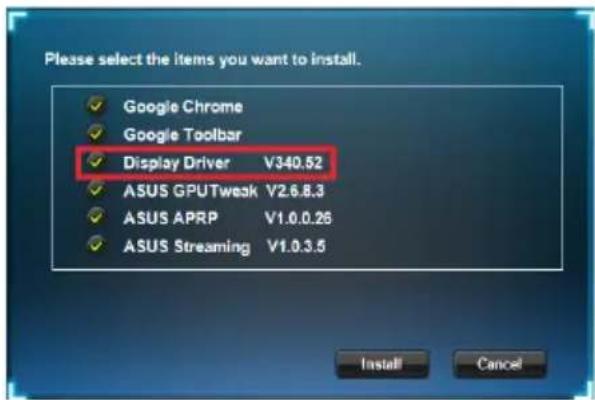

4. Seleccione Display Driver

(Controlador de pantalla) y haga clic en el botón Install (Instalar).

5. Una vez completada la

instalación, haga clic en OK (Aceptar) para reiniciar el sistema.271 Español

2.2 Desinstalar el controlador VGA

2.2.1 Desinstalación en Windows

Para desinstalar el controlador VGA en Windows

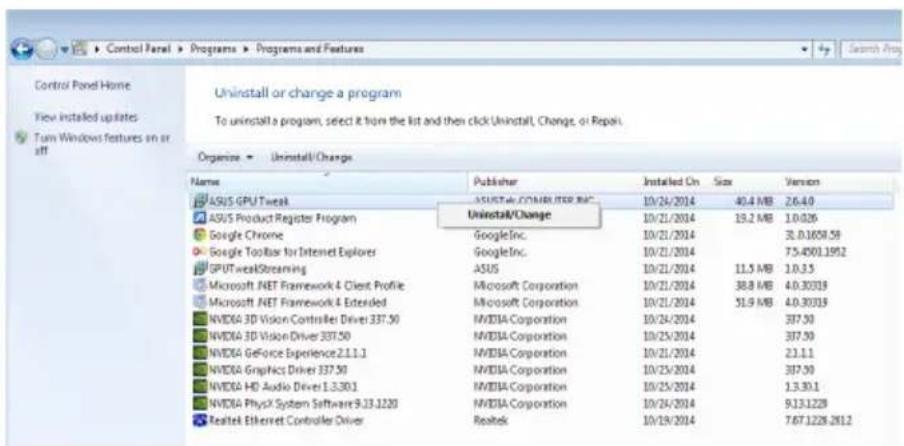

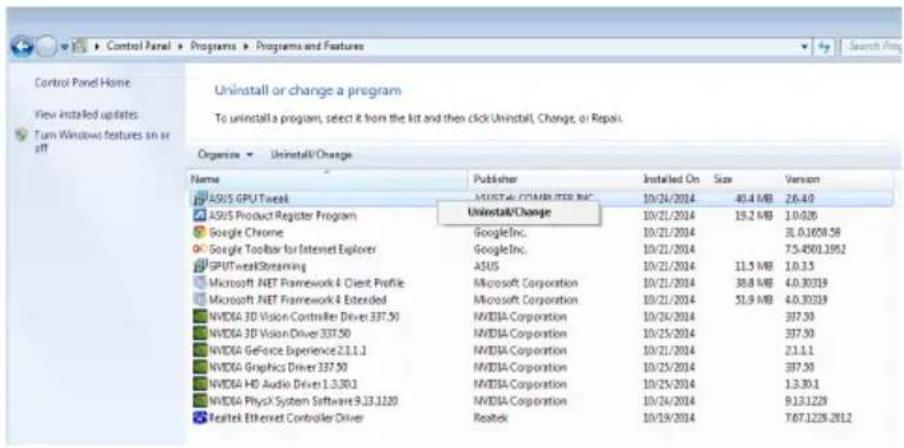

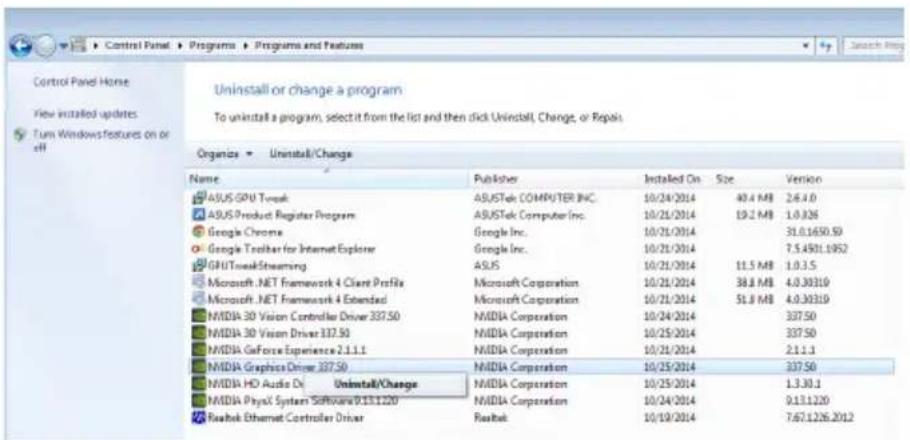

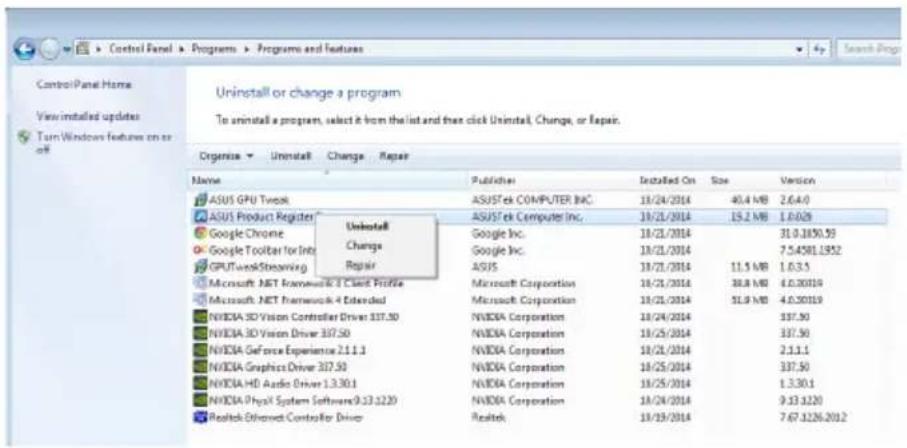

• HagaclicenStart (Inicio) > Control Panel (Panel de control) > Programs (Programas ) > Programs and Features (Programas y características) y seleccione el elemento que desee quitar. Una vez que haya nalizado, seleccione el controlador gráco. Haga clic en Uninstall (Desinstalar).Español

3. Utilidad ASUS GPU Tweak

La utilidad ASUS GPU Tweak permite supervisar y optimizar la conguración de la tarjeta gráca de ASUS.

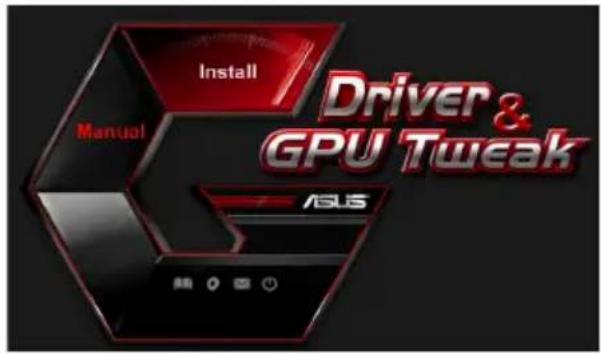

1. Inserte el CD de soporte en la

2. Si la función Autorun (Ejecución

automática) está habilitada, el menú principal aparecerá automáticamente. Si la función Autorun (Ejecución automática) está deshabilitada, ejecute el archivo UI.exe que encontrará en el directorio raíz del CD de soporte.

4. Cuando la instalación haya

terminado, haga clic en OK (Aceptar).

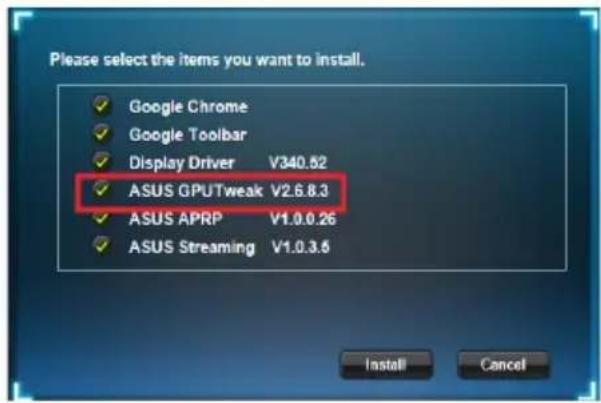

3. En el menú principal, haga clic en

Install (Instalar). Seleccione ASUS GPU Tweak y haga clic en el botón Install (Instalar).273 Español

4. Utilidad ASUS APRP

La utilidad ASUS APRP permite supervisar y optimizar la conguración de la tarjeta gráca de ASUS.

1. Inserte el CD de soporte en la

2. Si la función Autorun (Ejecución

automática) está habilitada, el menú principal aparecerá automáticamente. Si la función Autorun (Ejecución automática) está deshabilitada, ejecute el archivo UI.exe que encontrará en el directorio raíz del CD de soporte.

4. Cuando la instalación haya

terminado, haga clic en OK (Aceptar).

3. En el menú principal, haga clic en

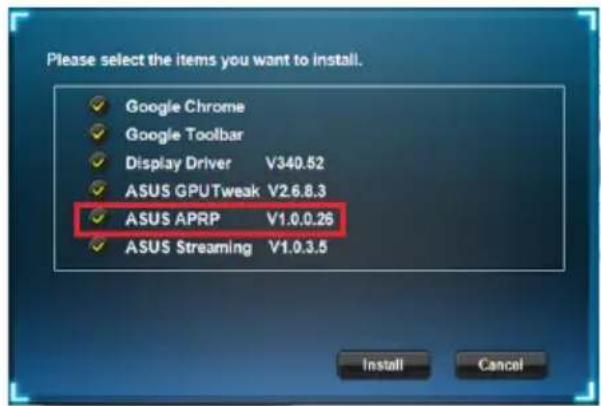

Install (Instalar). Seleccione ASUS APRP y haga clic en el botón Install (Instalar).275 Español

5. Utilidad ASUS Streaming

La utilidad ASUS Streaming permite supervisar y optimizar la conguración de la tarjeta gráca de ASUS.

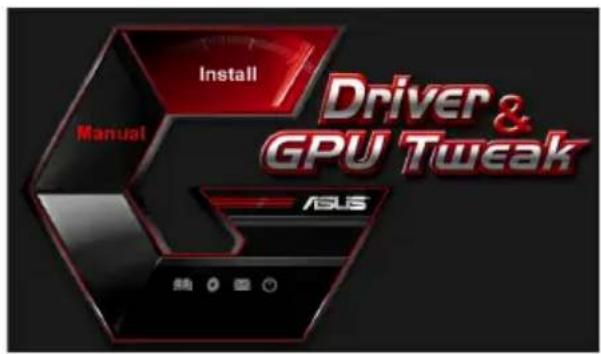

1. Inserte el CD de soporte en la

2. Si la función Autorun (Ejecución

automática) está habilitada, el menú principal aparecerá automáticamente. Si la función Autorun (Ejecución automática) está deshabilitada, ejecute el archivo UI.exe que encontrará en el directorio raíz del CD de soporte.

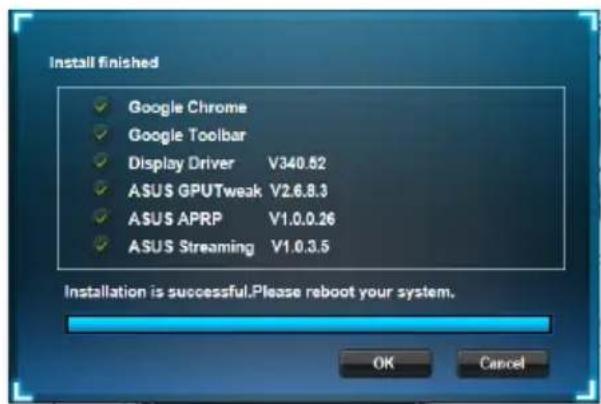

4. Cuando la instalación haya

terminado, haga clic en OK (Aceptar).

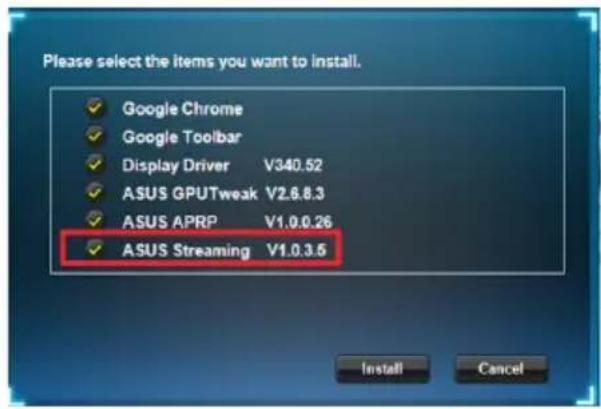

3. En el menú principal, haga clic en

Install (Instalar). Seleccione ASUS Streaming y haga clic en el botón Install (Instalar).277 Español

1. Insere el CD de soporte en su

2. Si la función de ejecución

automática está activada, el menú principal aparecerá automáticamente. Si está desactivada, ejecute el archivo Setup.exe que encontrará en el directorio raíz del CD de soporte.

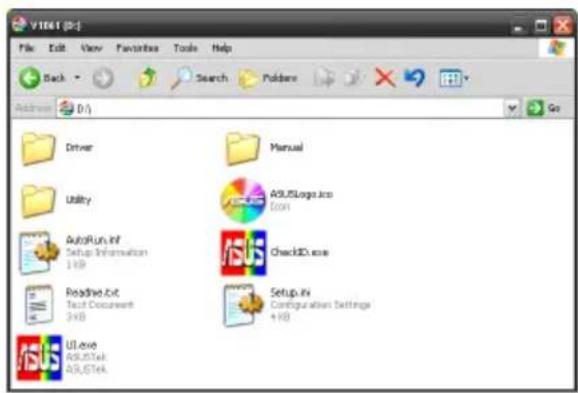

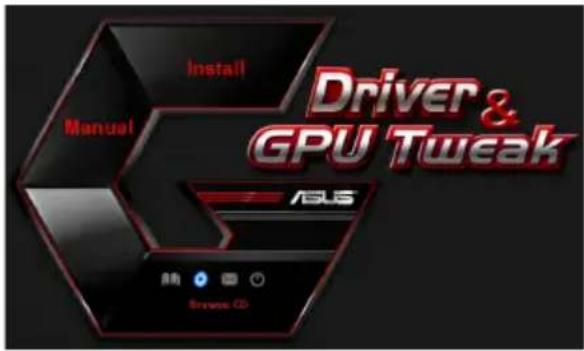

6.1 Examinar el CD de soporte

Para examinar el CD de soporte:

3. En el menú principal, haga clic en

Browse CD (Examinar CD) para ver el contenido del CD.

6.2 Información de Contacto

1. Insere el CD de soporte en su unidad óptica.

2. Si la función de ejecución automática está activada, el menú principal aparecerá

automáticamente. Si está desactivada, ejecute el archivo Setup.exe que encontrará en el directorio raíz del CD de soporte.

3. Haga clic en Contact Us (Póngase en contacto con nosotros) en el menú

principal para acceder al sitio web de ASUS y obtener más información.279 Español

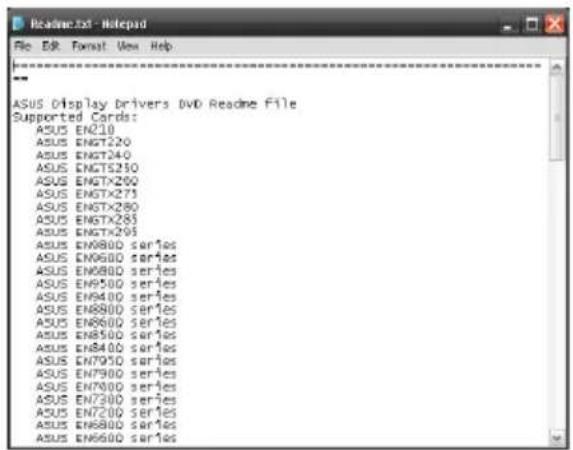

6.3 Ver el archivo readme

Para ver el archivo readme:

1. Insere el CD de soporte en su

2. Si la función de ejecución

automática está activada, el menú principal aparecerá automáticamente. Si está desactivada, ejecute el archivo Setup.exe que encontrará en el directorio raíz del CD de soporte.

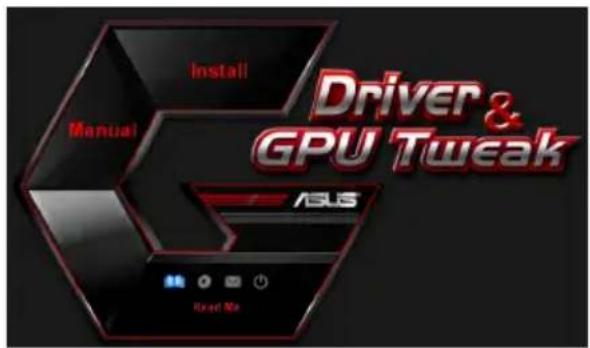

3. Haga clic en Read Me (Léame) en

el menú principal. El programa de instalación mostrará la ventana siguiente.Español

Apéndice: Resolución básica de problemas Si se encuentra con algunas de las condiciones siguientes tras instalar la tarjeta gráca, intente aplicar una de las soluciones posibles antes de llamar al servicio técnico. Problema Causa Solución Causa Solución Causa Solución

Tras instalar la tarjeta no se ve nada. La tarjeta podría no estar bien instalada. Asegúrese de que la tarjeta no está inclinada o torcida en la ranura. El monitor podría no estar bien conectado. Asegúrese de que el cable de señal está bien conectado a la tarjeta gráca y el monitor. Puede que la placa base no admita la tarjeta gráca. Consulte la documentación técnica que se suministra con la placa base y compruebe las especicaciones necesarias para utilizarla. (por ejemplo, los requisitos de voltaje AGP). La alimentación auxiliar de la tarjeta AGP no está conectada. Asegúrese de que los cables de alimentación auxiliar están bien conectados a la unidad de fuente de alimentación. La fuente de alimentación no es suciente. Asegúrese de que la fuente de alimentación puede proporcionar los requisitos mínimos de alimentación para el sistema. Conguraciones incorrectas del sistema del hardware de la placa base (p. ej. conexiones de panel de control del sistema).

• Asegúresedequeloscablesdelpaneldecontrol del sistema estén conectados apropiadamente (p. ej. Interruptor de Encendido, Reinicio).

• AsegúresedequesuCPU,elventiladordelaCPUy/olos DIMMs de la memoria estén en buenas condiciones de funcionamiento y conectados adecuadamente.281 Español Balance de color incorrecto La tarjeta podría no estar bien instalada. Asegúrese de que la tarjeta no está inclinada o torcida en la ranura. Los controles de vídeo pueden no estar bien congurados.

• Conguremanualmenteloscontrolesdevídeo para adecuarlos a sus necesidades.

• Congurelaresolucióndepantalladelatarjeta gráca. (por ejemplo, cambie las Propiedades de pantalla) Puede haber un controlador de tarjeta gráca no admitido instalado en el sistema. Puede haber conictos entre controladores de tarjetas grácas de diferentes distribuidores.

• Eliminedelsistemaloscontroladoresdetarjetas grácas que no esté utilizando.

• Instaleelcontroladordelatarjetagráca suministrado con el paquete de la tarjeta gráca. La alimentación auxiliar de la tarjeta AGP no está conectada. Asegúrese de que los cables de alimentación auxiliar están bien conectados a la unidad de fuente de alimentación. Si el monitor utiliza conexiones BNC, la conguración de una o más conexiones podría ser incorrecta. Asegúrese de que las conexiones BNC están bien conectadas en este puerto. La conguración de supervisión del software puede ser incorrecta. Congure el software de supervisión para adecuarlo a sus necesidades. El monitor podría no estar bien conectado. Asegúrese de que el cable de señal está bien conectado a la tarjeta gráca y el monitor. Problema Causa Solución Causa Soluciones

La imagen de la pantalla no es clara. El monitor no admite la conguración de pantalla seleccionada. Asegúrese de que el monitor puede admitir la conguración de pantalla que desea. Consulte la documentación técnica que se incluía con el monitor. La tarjeta gráca no admite la conguración de sistema que desea. Asegúrese de que la tarjeta gráca puede admitir la conguración de pantalla que desea. Consulte la tabla de especicaciones que se incluye en la caja de la tarjeta. Algunos archivos del controlador podrían estar dañados. Elimine los controladores actuales de la tarjeta gráca y vuelva a instalarlos desde el CD de soporte. Mala disipación de calor dentro del chasis. Asegúrese de que el ventilador del chasis, la CPU y el disipador de calor con ventilador o el ventilado de la GPU de la tarjeta gráca funcionan correctamente. Mala disipación de calor dentro del chasis. Restaure las conguraciones de frecuencia por defecto de la memoria GPU y VGA. Problema Causa Solución

Causa Solución Causa Soluciones
