2. Is automatisch starten

2. Is automatisch starten

Cause Solution Cause Solutions Cause SolutionGrakkarte Treiber und Hilfsprogramme Installationsanleitung123 Deutsch G9733 Dritte Ausgabe September 2014 Copyright © 2014 ASUSTeK Computer Inc. Alle Rechte vorbehalten. Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne ausdrückliche, schriftliche Genehmigung von ASUSTeK COMPUTER INC. (“ASUS”) in irgendeiner Form, ganz gleich auf welche Weise, vervielfältigt, übertragen, abgeschrieben, in einem Wiedergewinnungssystem gespeichert oder in eine andere Sprache übersetzt werden. Produktgarantien oder Service werden nicht geleistet, wenn: (1) das Produkt repariert, modiziert oder abgewandelt wurde, außer schriftlich von ASUS genehmigte Reparaturen, Modizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK, ZUR VERFÜGUNG. UNTER KEINEN UMSTÄNDEN HAFTET ASUS, SEINE DIREKTOREN, VORSTANDSMITGLIEDER, MITARBEITER ODER AGENTEN FÜR INDIREKTE, BESONDERE, ZUFÄLLIGE ODER SICH ERGEBENDE SCHÄDEN (EINSCHLIESSLICH SCHÄDEN AUF GRUND VON PROFITVERLUST, GESCHÄFTSVERLUST, BEDIENUNGSAUSFALL ODER DATENVERLUST, GESCHÄFTSUNTERBRECHUNG UND ÄHNLICHEM), AUCH WENN ASUS VON DER WAHRSCHEINLICHKEIT DERARTIGER SCHÄDEN AUF GRUND VON FEHLERN IN DIESEM HANDBUCH ODER AM PRODUKT UNTERRICHTET WURDE. SPEZIFIKATIONEN UND INFORMATIONEN IN DIESEM HANDBUCH DIENEN AUSSCHLIESSLICH DER INFORMATION, KÖNNEN JEDERZEIT OHNE ANKÜNDIGUNG GEÄNDERT WERDEN UND DÜRFEN NICHT ALS VERPFLICHTUNG SEITENS ASUS AUSGELEGT WERDEN. ASUS ÜBERNIMMT FÜR EVENTUELLE FEHLER ODER UNGENAUIGKEITEN IN DIESEM HANDBUCH KEINE VERANTWORTUNG ODER HAFTUNG, EINSCHLIESSLICH DER DARIN BESCHRIEBENEN PRODUKTE UND SOFTWARE. In diesem Handbuch angegebene Produkt- und Firmennamen können u.U. eingetragene Warenzeichen oder Urheberrechte der entsprechenden Firmen sein und dienen nur der Identizierung oder Erklärung zu Gunsten des Eigentümers, ohne Rechte verletzen zu wollen.Deutsch

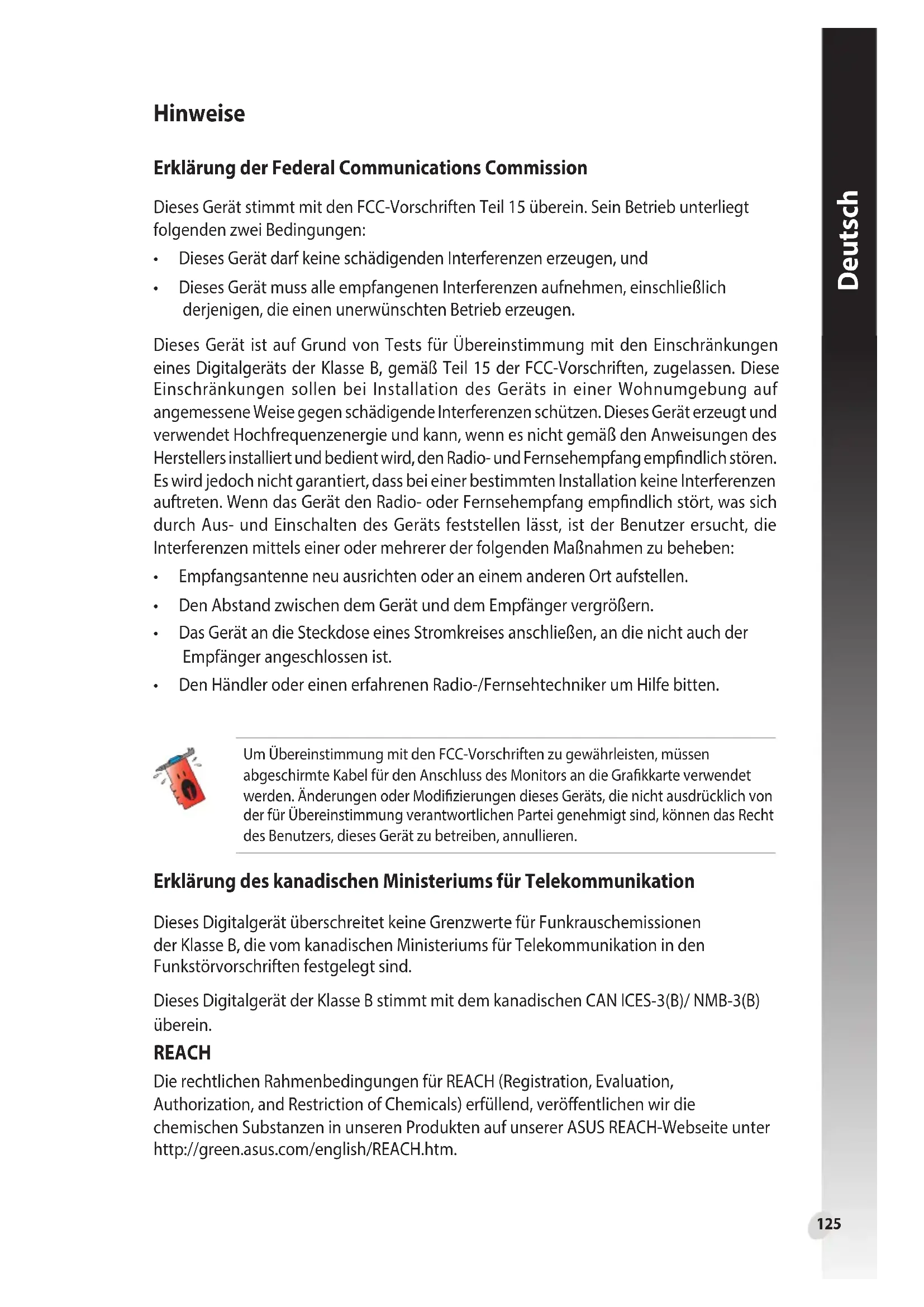

Anhang: Einfache Fehlerbehandlung ............................................................... 18125 Deutsch Um Übereinstimmung mit den FCC-Vorschriften zu gewährleisten, müssen abgeschirmte Kabel für den Anschluss des Monitors an die Grakkarte verwendet werden. Änderungen oder Modizierungen dieses Geräts, die nicht ausdrücklich von der für Übereinstimmung verantwortlichen Partei genehmigt sind, können das Recht des Benutzers, dieses Gerät zu betreiben, annullieren. Hinweise Erklärung der Federal Communications Commission Dieses Gerät stimmt mit den FCC-Vorschriften Teil 15 überein. Sein Betrieb unterliegt folgenden zwei Bedingungen:

• DiesesGerätdarfkeineschädigendenInterferenzenerzeugen,und

• DiesesGerätmussalleempfangenenInterferenzenaufnehmen,einschließlich derjenigen, die einen unerwünschten Betrieb erzeugen. Dieses Gerät ist auf Grund von Tests für Übereinstimmung mit den Einschränkungen eines Digitalgeräts der Klasse B, gemäß Teil 15 der FCC-Vorschriften, zugelassen. Diese Einschränkungen sollen bei Installation des Geräts in einer Wohnumgebung auf angemessene Weise gegen schädigende Interferenzen schützen. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann, wenn es nicht gemäß den Anweisungen des Herstellers installiert und bedient wird, den Radio- und Fernsehempfang empndlich stören. Es wird jedoch nicht garantiert, dass bei einer bestimmten Installation keine Interferenzen auftreten. Wenn das Gerät den Radio- oder Fernsehempfang empndlich stört, was sich durch Aus- und Einschalten des Geräts feststellen lässt, ist der Benutzer ersucht, die Interferenzen mittels einer oder mehrerer der folgenden Maßnahmen zu beheben:

• EmpfangsantenneneuausrichtenoderaneinemanderenOrtaufstellen.

• DenAbstandzwischendemGerätunddemEmpfängervergrößern.

• DasGerätandieSteckdoseeinesStromkreisesanschließen,andienichtauchder Empfänger angeschlossen ist.

• DenHändlerodereinenerfahrenenRadio-/FernsehtechnikerumHilfebitten. Erklärung des kanadischen Ministeriums für Telekommunikation Dieses Digitalgerät überschreitet keine Grenzwerte für Funkrauschemissionen der Klasse B, die vom kanadischen Ministeriums für Telekommunikation in den Funkstörvorschriften festgelegt sind. DiesesDigitalgerätderKlasseBstimmtmitdemkanadischenCANICES-3(B)/NMB-3(B) überein. REACH Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorization, and Restriction of Chemicals) erfüllend, veröentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://green.asus.com/english/REACH.htm.Deutsch

Sicherheitsinformationen Elektrische Sicherheit

• BeimAnschließenoderTrennenvonGerätenandasodervomSystem müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. Ziehen Sie ggf. alle Netzleitungen vom aufgebauten System, bevor Sie ein Gerät anschließen.

• PrüfenSie,obdieStromversorgungaufdieSpannungIhrerRegion richtig eingestellt ist. Sind Sie sich über die Spannung der von Ihnen benutzten Steckdose nicht sicher, erkundigen Sie sich bei Ihrem Energieversorgungsunternehmen vor Ort.

• IstdieStromversorgungdefekt,versuchenSienicht,siezureparieren.Wenden Sie sich an den qualizierten Kundendienst oder Ihre Verkaufsstelle. Betriebssicherheit

• VorInstallationeinesGerätesaufdemMotherboardmüssenSiealle mitgelieferten Handbücher lesen.

• VorInbetriebnahmedesProduktsmüssenalleKabelrichtigangeschlossen sein und die Netzleitungen dürfen nicht beschädigt sein. Bemerken Sie eine Beschädigung, kontaktieren Sie sofort Ihren Händler.

• Toavoidshortcircuits,keeppaperclips,screws,andstaplesawayfrom connectors, slots, sockets and circuitry.

• UmKurzschlüssezuvermeiden,haltenSieBüroklammern,Schraubenund Heftklammern fern von Anschlüssen, Steckplätzen, Sockeln und Stromkreisen.

• StellenSiedasProduktaufeinestabileFläche.

• SolltentechnischeProblememitdemProduktauftreten,kontaktierenSieden qualizierten Kundendienst oder Ihre Verkaufsstelle. Macrovision Corporation Product Notice This product incorporates copyright protection technology that is protected by method claims of certain U.S. patents and other intellectual property rights owned by Macrovision Corporation and other rights owners. Use of this copyright protection technology must be authorized by Macrovision Corporation, and is intended for home and other limited viewing uses only, unless otherwise authorized by Macrovision Corporation. Reverse engineering or disassembly is prohibited.127 Deutsch Die Gestaltung dieses Handbuchs Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführen, beachten Sie bitte die folgenden Symbole die in diesem Handbuch verwendet werden. Weitere Informationen An den folgenden Quellen nden Sie weitere Informationen und Produkt- sowie Software-Updates.

ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in ASUS- Kontaktinformationen aufgelistet.

2. Optionale Dokumentation

Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind. Diese Dokumente gehören nicht zum Lieferumfang des Standardpakets. Über dieses Handbuch WARNUNG: Informationen zum Vermeiden von Verletzungen beim Ausführen einer Aufgabe. VORSICHT: Informationen zum Vermeiden von Schäden an den Komponenten beim Ausführen einer Aufgabe. WICHTIG: Anweisungen, die Sie beim Ausführen einer Aufgabe befolgen müssen. HINWEIS: Tipps und zusätzliche Informationen zur Erleichterung bei der Ausführung einer Aufgabe.Deutsch

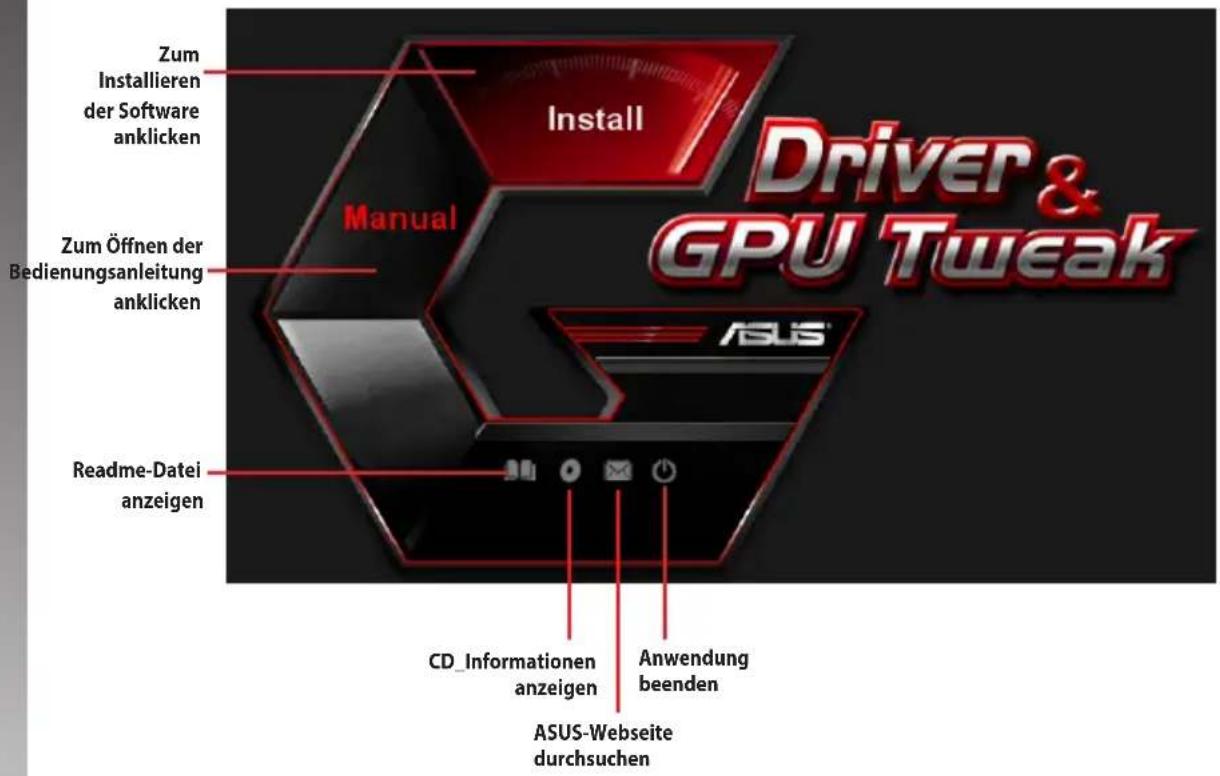

Die Support-CD enthält die Treiber und die Hilfsprogramme zur Installation auf dem PC. Klicken Sie auf di Balken und Symbole im Hauptmenü der Support-CD, um die ASUS-Kontaktinformationen, den CD-Inhalt und die Datei Readme anzuzeigen. Legen Sie die CD in Ihr optisches Laufwerk. Wenn Autorun aktiviert ist, wird das Hauptmenü automatisch geönet. Wenn Sie Windows

Vista/7benutzen,müssenSie eventuell im Fenster für automatisch Wiedergabe auf Setup.exe ausführen klicken, um ins Hauptmenü zu gelangen. Wenn Autorun NICHT aktiviert ist, durchsuchen Sie die Support-CD nach der Datei SETUP.EXE. Doppelklicken Sie auf SETUP.EXE, um das Installationsprogramm der Support-CD zu starten.

• DieindiesemHandbuchgezeigtenAbbildungensindnurzurReferenzgedacht und können von Ihren Bildschirmanzeigen abweichen.

• EinigeTreiberundHilfsprogrammeinderSupport-CDgeltennurfürbestimmte ASUS-Grakkartenmodelle..

• SiebenötigeneventuellAdministratorrechtefürDieInstallationdesTreibersund der Hilfsprogramme. Details darüber nden Sie in der Dokumentation, die mit Windows

8.1/8/7/Vista geliefert wurde.

• DerInhaltderSupport-CDkannohnevorherigeAnkündigunggeändert werden. Besuchen Sie die ASUS-Webseite unter www.asus.com für aktuelle Informationen. Zum Installieren der Software anklicken Zum Önen der Bedienungsanleitung anklicken Readme-Datei anzeigen CD_Informationen anzeigen Anwendung beenden ASUS-Webseite durchsuchen129 Deutsch

Der VGA-Treiber ist eine Software die Ihr Gerät zusammen mit dem Betriebssystem arbeiten lässt. Nach dem Einbau Ihrer Grakkarte benutzen Sie bitte eine der empfohlenen methoden in diesen Abschnitt, um Ihren VGA-Treiber zu installieren, aktualisieren oder entfernen. Wenn Sie eine alte Grakkarte mit einer neuen ASUS-Grakkarte ersetzen, vergewissern Sie sich, dass der alte Anzeigetreiber aus Ihrem System entfernt wurde.

2.1 VGA-Treiber installieren

2.1.1 Installieren unter Windows

7/8/8.1 (32/64 Bit) So installieren Sie den VGA-Treiber unter Windows

1. Legen Sie die Support-CD in das

optische Laufwerk ein.

2. Wenn Autorun aktiviert ist, startet

das Hauptmenü automatisch. Wenn Autorun deaktiviert ist, starten Sie die Datei Setup.exe im Hauptverzeichnis der Support-CD.

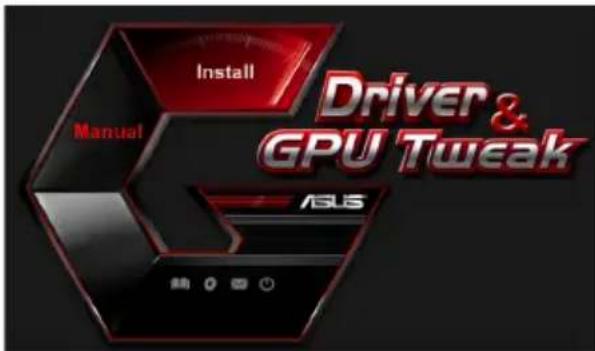

3. Klicken Sie im Hauptmenü auf

Install (Installieren)-Schaltäche.

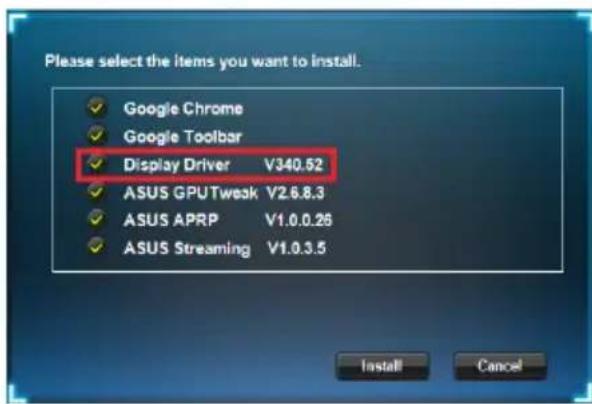

4. Wählen Sie Display Driver

(Anzeigetreiber), klicken Sie dann auf die Install (Installieren)- Schaltäche.

5. Nach Abschluss der Installation

klicken Sie zum Neustart des Systems auf OK.Deutsch

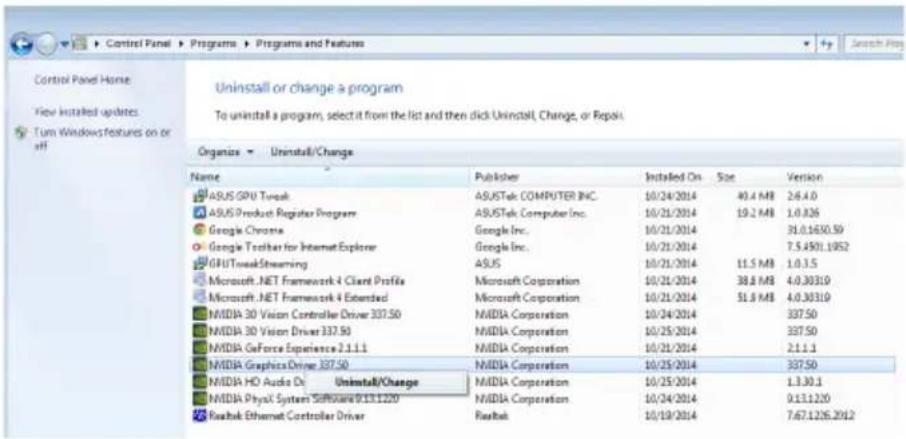

So entfernen Sie den VGA-Treiber unter Windows

• KlickenSieaufStart > Systemsteuerung > Programme > Programme und Funktionen, wählen Sie den Graktreiber. Klicken Sie auf Uninstall (Deinstallieren).131 Deutsch

Mit ASUS GPU Tweak können Sie die Einstellungen Ihrer ASUS-Grakkarte überwachen und optimieren.

Legen Sie die Unterstützungs-CD in das optische Laufwerk ein.

2. Sofern automatischer Start aktiv

ist, erscheint das Hauptmenü automatisch. Falls der automatische Start deaktiviert sein sollte, starten Sie die Datei UI.exe im Stammordner der Unterstützungs-CD.

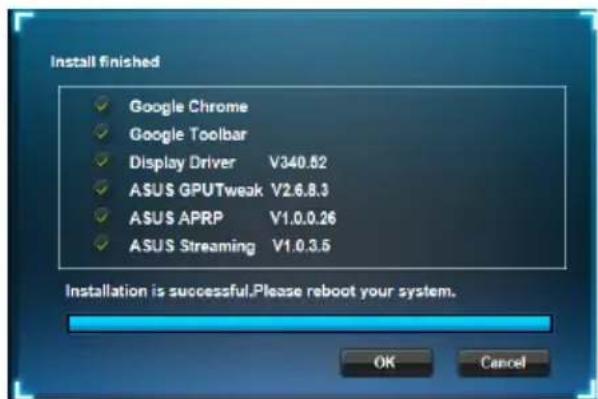

4. Klicken Sie nach Abschluss der

Installation auf OK.

7/8/8.1 (32/64 Bit) installieren So installieren Sie ASUS GPU Tweak:

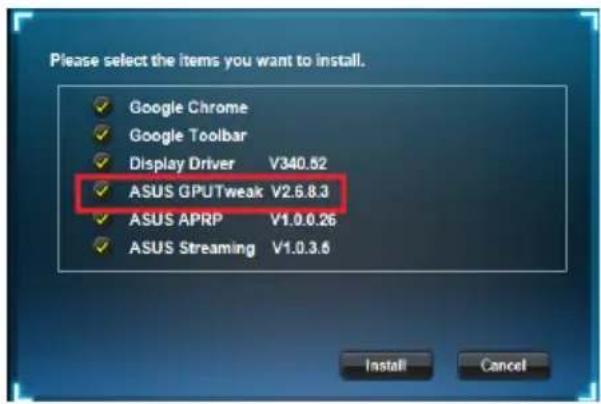

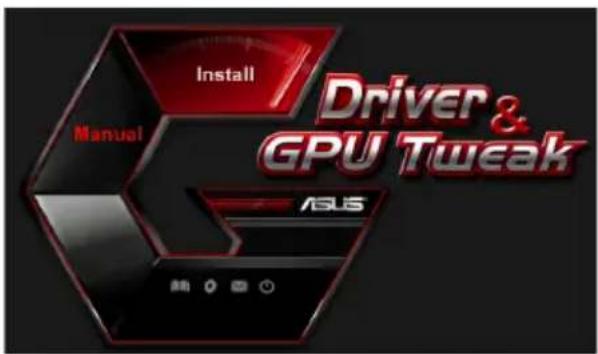

3. Klicken Sie im Hauptmenü auf

Install (Installieren). Wählen Sie ASUS GPU Tweak, klicken Sie dann auf die Install (Installieren)-Schaltäche.Deutsch

3.2.1 ASUS GPU Tweak unter Windows

So deinstallieren Sie ASUS GPU Tweak unter Windows

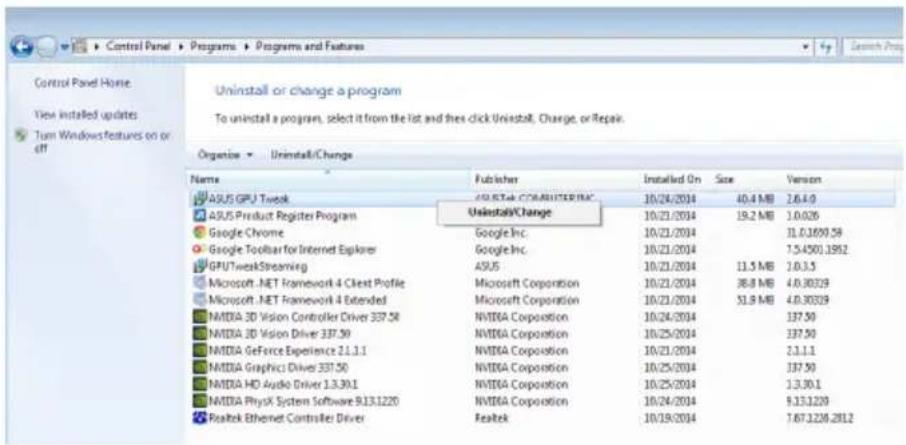

• KlickenSieauf Start > Systemsteuerung > Programme > Programme und Funktionen, wählen Sie ASUS GPU Tweak. Klicken Sie auf Deinstallieren.133 Deutsch

Legen Sie die Unterstützungs-CD in das optische Laufwerk ein.

2. Sofern automatischer Start aktiv

ist, erscheint das Hauptmenü automatisch. Falls der automatische Start deaktiviert sein sollte, starten Sie die Datei UI.exe im Stammordner der Unterstützungs-CD.

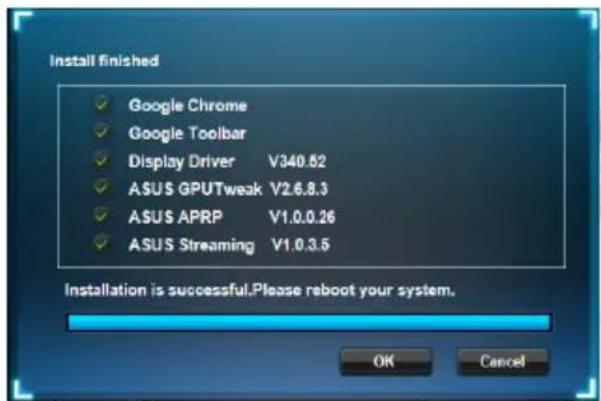

4. Klicken Sie nach Abschluss der

Installation auf OK.

7/8/8.1 (32/64 Bit) installieren So installieren Sie ASUS APRP:

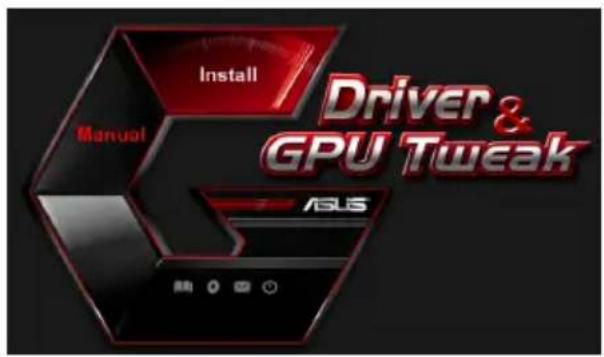

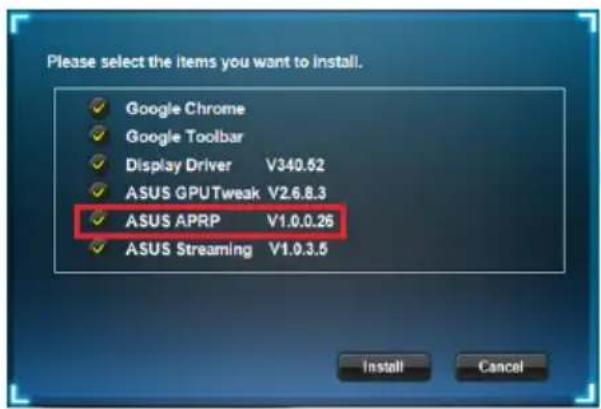

3. Klicken Sie im Hauptmenü auf

Install (Installieren). Wählen Sie ASUS APRP, klicken Sie dann auf die Install (Installieren)- Schaltäche.Deutsch

4.2.1 ASUS APRP unter Windows

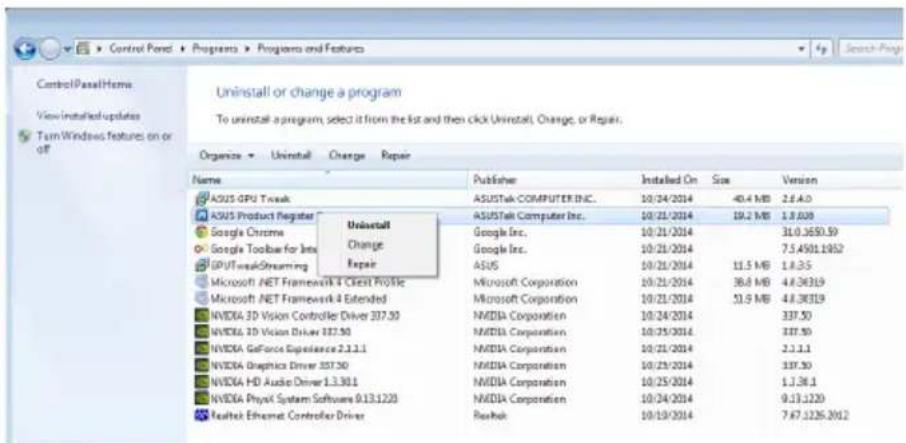

So deinstallieren Sie ASUS APRP unter Windows

• KlickenSieauf Start > Systemsteuerung > Programme > Programme und Funktionen, wählen Sie ASUS GPU Tweak. Klicken Sie auf Deinstallieren.135 Deutsch

Legen Sie die Unterstützungs-CD in das optische Laufwerk ein.

2. Sofern automatischer Start aktiv

ist, erscheint das Hauptmenü automatisch. Falls der automatische Start deaktiviert sein sollte, starten Sie die Datei UI.exe im Stammordner der Unterstützungs-CD.

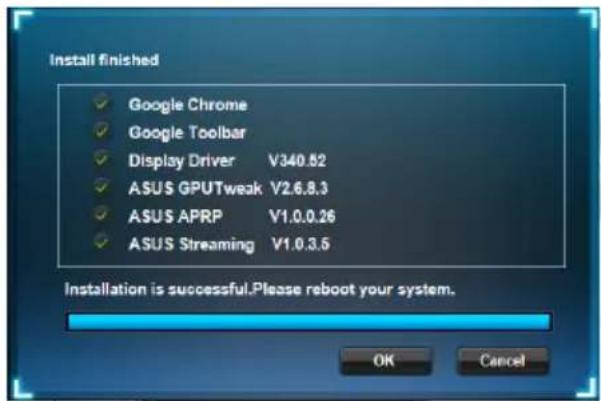

4. Klicken Sie nach Abschluss der

Installation auf OK.

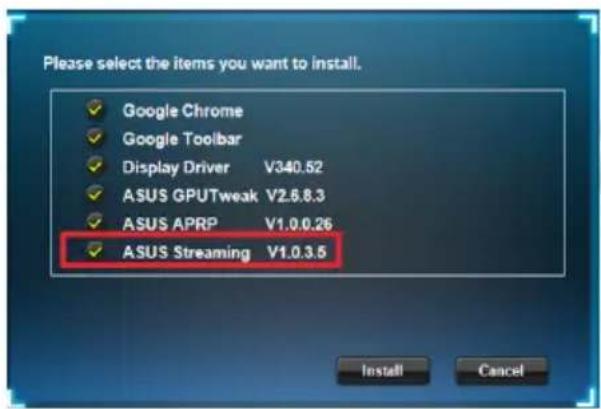

7/8/8.1 (32/64 Bit) installieren So installieren Sie ASUS Streaming:

3. Klicken Sie im Hauptmenü auf

Install (Installieren). Wählen Sie ASUS Streaming, klicken Sie dann auf die Install (Installieren)-Schaltäche.Deutsch

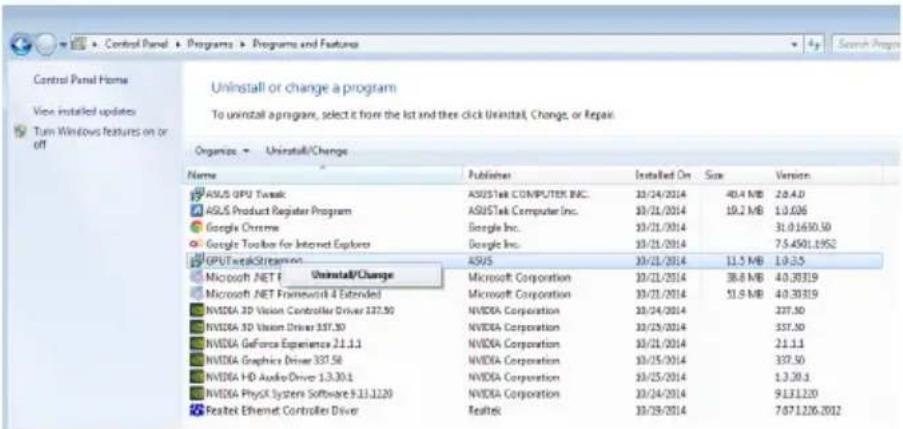

So deinstallieren Sie ASUS Streaming unter Windows

• KlickenSieauf Start > Systemsteuerung > Programme > Programme und Funktionen, wählen Sie ASUS GPU Tweak. Klicken Sie auf Deinstallieren.137 Deutsch

1. Legen Sie die Support-CD in das

optische Laufwerk ein.

2. Wenn Autorun aktiviert ist, startet

das Hauptmenü automatisch. Wenn Autorun deaktiviert ist, starten Sie die Datei Setup.exe im Hauptverzeichnis der Support-CD.

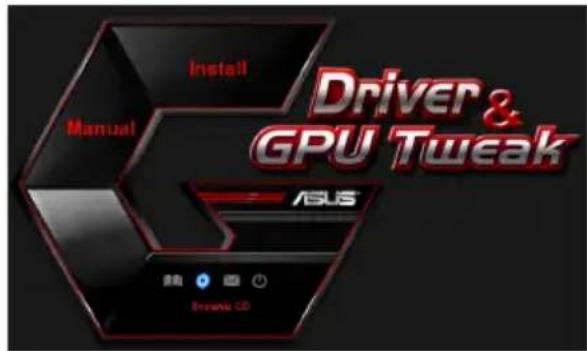

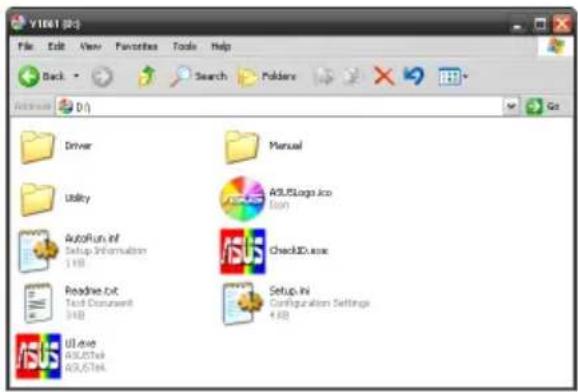

3. Klicken Sie im Hauptmenü auf

Browse CD (CD durchsuchen) – die Inhalte der CD werden angezeigt.

So durchsuchen Sie die Support-CD:

6.2 Kontaktinformationen

1. Legen Sie die Support-CD in das optische Laufwerk ein.

2. Wenn Autorun aktiviert ist, startet das Hauptmenü automatisch.

Wenn Autorun deaktiviert ist, starten Sie die Datei Setup.exe im Hauptverzeichnis der Support-CD.

3. Klicken Sie im Hauptmenü auf Contact Us, um zur ASUS-Webseite zu gelangen

und mehr Kontaktdetails zu sehen.Deutsch

6.3 Readme-Datei anzeigen

So zeigen Sie die Readme-Datei an:

1. Legen Sie die Support-CD in das

optische Laufwerk ein.

2. Wenn Autorun aktiviert ist, startet

das Hauptmenü automatisch. Wenn Autorun deaktiviert ist, starten Sie die Datei Setup.exe im Hauptverzeichnis der Support-CD.

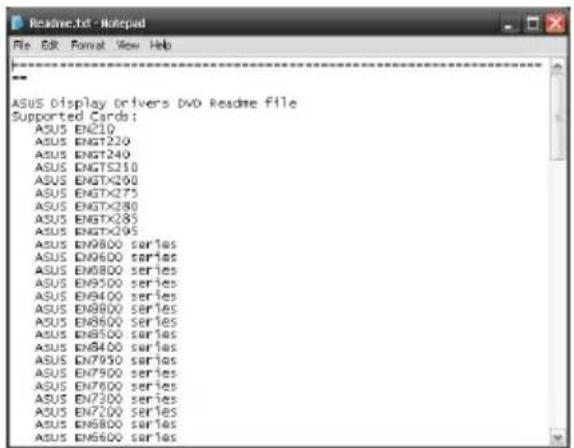

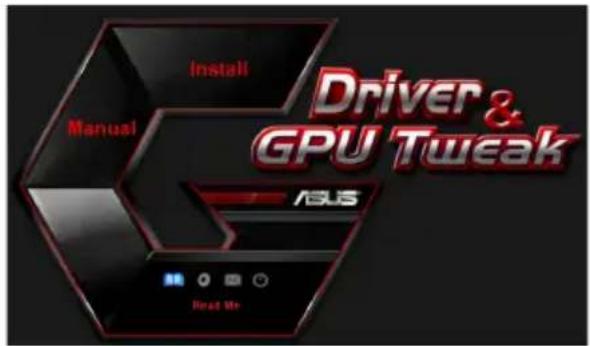

3. Klicken Sie im Hauptmenü auf

Read Me.Es wird das folgende Fenster angezeigt.139 Deutsch Anhang: Einfache Fehlerbehandlung Wenn Sie auf eine der folgenden bedingungen treen, nachdem Sie die Grakkarte installiert haben, versuchen Sie eine der möglichen Lösungen auszuführen, bevor Sie den technischen Kundendienst anrufn. Problem Ursache Lösung Ursache Lösung Ursache Lösung

Ursache Lösung Ursache Lösung Ursache Lösung

Keine Anzeige nach der Installation. Ihre Karte ist nicht richtig installiert. Vergewissern Sie sich, dass die Karte nicht schief oder verkantet im Steckplatz steckt. Ihr Monitor ist nicht richtig angeschlossen. Vergewissern Sie sich, dass das Signalkabel richtig am Monitor und der Grakkarte angeschlossen ist. Ihre Grakkarte wird vom Motherboard nicht unterstützt. Sehen Sie in den technischen Spezikationen Ihres Motherboards nach und überprüfen Sie die Anforderungen für die Grakkarte (z.B. AGP-Spannungsanforderungen). Die zusätzliche Stromversorgung der Grakkarte ist nicht angeschlossen. Vergewissern Sie sich, dass die Kabel der zusätztlichen Stromversorgung richtig mit dem Netzteil verbunden sind. Unzureichende Stromversorgung. Vergewissern Sie sich, dass Ihre Stromversorgung die Mindestanforderungen für Ihr System zur Verfügung stellen kann. Falsche Motherboard-Hardware-Systemeinstellungen (z.B. Systemsteuerpanelanschlüsse).

• VergewissernSiesich,dassdieSystemsteuerungs- panelkabel richtig angeschlossen sind (z.B. Stromschalter, Reset).

• VergewissernSiesich,dasssichCPU,CPU-Lüfter und/oderSpeicher-DIMMsineinwandfreienZustand benden und richtig eingebaut sind.Deutsch

Faklsche Farbbalance Ihre Karte ist nicht richtig installiert. Vergewissern Sie sich, dass die Karte nicht schief oder verkantet im Steckplatz steckt. Ihre Videoeinstellungen sind nicht richtig konguriert.

• ManuelleKongurationdergewünschten Videoeinstellungen.

• KongurationderGrakkartenauösunginden Anzeigeeinstellungen. Nicht unterstützte Grakkartentreiber im System vorhanden. Konikte können auftraten, wenn Grakkartentreiber unterschiedlicher Hersteller gemeinsam installiert sind.

• EntfernenSieallenichtbenötigtenGrakkartentreiber aus Ihren System.

• InstallierenSiedenGrakkartentreiberderaufder Support-CD der Grakkarte mitgeliefert wurde. Die zusätzliche Stromversorgung der Grakkarte ist nicht angeschlossen. Vergewissern Sie sich, dass die Kabel der zusätztlichen Stromversorgung richtig mit dem Netzteil verbunden sind. Wenn Ihr Monitor mit BNC-Anschlüssen ausgestattet ist, ist die Port-Verbindung möglicherweise falsch. Vergewissern Sie sich, dass alle BNC-Anschlüsse richtig am jeweiligen Port angeschlossen sind. Die Software-Einstellungen Ihres Monitors sind falsch. Kongurieren Sie den Monitor mit Ihren gewünschten Einstellungen. Ihr Monitor ist nicht richtig angeschlossen. Vergewissern Sie sich, dass das Signalkabel richtig am Monitor und der Grakkarte angeschlossen ist. Problem Ursache Lösung Ursache Lösung

Ursache Lösung Ursache Lösung Ursache Lösung Ursache Lösung141 Deutsch Das angezeigte Bild ist verzerrt. Ihr Monitor unterstützt die gewünschten Anzeigeeinstellungen nicht. Vergewissern Sie sich, dass Ihr Monitor die gewünschten Einstellungen unterstützen kann. Beziehen Sie sich auf das Handbuch Ihres Monitors. Ihre Grakkarte unterstützt die gewünschten Systemeinstellungen nicht. Vergewissern Sie sich, dass Ihre Grakkarte Ihre gewünschten Systemeinstellungen unterstützen kann. Bezehen Sie sich auf das Handbuch Ihrer Grakkarte. Einige Graktreiberdateien sind beschädigt. Entfernen Sie die Graktreiber und installieren Sie die Treiber von der Support-CD neu. Schlechter Wärmeaustausch im Gehäuseinneren. Vergewissern Sie sich, dass der Gehäuse-, CPU-Kühlkörper- und/oderderGPU-Lüfterrichtigfunktionieren. GPU oder VGA-Speicherübertaktung. Lösung: Stellen Sie die Frequenzeinstellungen der GPU und des VGA-Speichers Problem Ursache Lösung Ursache Lösung

Ursache Lösung Ursache Lösung

Ursache Lösung Andere Probleme auf die Sie eventuell treen, können sich auf andere Komponenten oderZubehörIhresSystemsbeziehen(z.B.Motherboard,Netzteil,LCD/CRT).Κάρτα Γραφικών Οδηγοί και Βοηθητικά Προγράμματα Οδηγός Εγκατάστασης143
