MANUAL DE USUARIO VBUI5150GRSS VIKING

ADVERTENCIA Advertencias de la Proposición 65 del estado de California: Este producto contiene una o más sustancias químicas identi-fi cadas por el estado de California como causantes de cáncer.

ADVERTENCIA Advertencias de la Proposición 65 del estado de California: Este producto contiene una o más sustancias químicas identi-fi cadas por el estado de California como causantes de defectos congénitos o algún otro tipo de daños en la función reproduc-tora.

PRECAUCION Registro de garantía Es importante que envíe su tarjeta de registro de la garantía inmediatamente después de haber recibido su artefacto; también puede registrarlo a través de Internet en la página www.vikingrange.com. Cuando registre su artefacto se le solicitará la información siguiente:Número de servicio Número de serie Fecha de la compra Nombre y dirección del comerciante El número de servicio y el número de serie pueden encontrarse en la placa de identifi cación que está ubicada dentro del gabinete, en el lado izquierdo cerca de la parte superior (vea la Figura 1).

Se necesitan dos o más personas para mover el producto. Si no se procede así, pueden producirse lesiones personales. Retiro del embalaje interior Su artefacto se ha embalado para el transporte con todas las pie-zas que pudieran dañarse por el movimiento sujetas fi rmemente. Retire los materiales de empaque internos y -si las hubiera- las cintas que sujetan los componentes. El manual del usuario se envía dentro del producto en una bolsa de plástico junto con la tarjeta de registro de garantía y otros accesorios. Importante Conserve la caja y el material de embalaje hasta que su artefacto se haya inspeccionado bien a fondo y se haya comprobado que está en buenas condiciones. Si hubiera daños, se necesitará el material de embalaje como una prueba del daño en tránsito. Luego, elimine todos los elementos de manera responsable. Nota para el cliente Esta mercancía se embaló en forma cuidadosa y se inspeccionó bien a fondo antes de salir de nuestra planta. La responsabilidad por su entrega segura fue asumida por el comerciante minorista al aceptar el envío. Los reclamos por pérdida o daños sufridos en el tránsito deben presentarse al comerciante minorista.NO REGRESE MERCANCÍA DAÑADA AL FABRICANTE; PRE-SENTE EL RECLAMO AL COMERCIANTE MINORISTA.Si el artefacto se transportó, manejó o almacenó en una posición diferente de la vertical durante cualquier intervalo de tiempo, deje que permanezca en posición vertical durante 24 horas como mínimo antes de enchufarlo.Esto asegurará que el aceite regrese al compresor. Si se en-chufa el artefacto de inmediato, pueden dañarse algunas piezas internas.Figura 1Registro en lînea disponible enwww.vikingrange.com NOTA ADVERTENCIA - El atrapamiento y la asfi xia de niños no son problemas del pasado. Los refrigeradores des-guazados o abandonados siguen siendo peligrosos, aun cuando se los haya dejado 'sólo por unos pocos horas'.Si va a deshacerse de su viejo refrigerador, observe las instrucciones que siguen a fi n de ayudar a prevenir ac-cidentes. Antes de tirar su viejo refrigerador o congelador:• Extraiga las puertas o retire los estantes.• Deje los estantes en su lugar, de modo que los niñosno puedan trepar fácilmente al interior.

ADVERTENCIA ADVERTENCIA - Elimine las bolsas de plástico, ya que pueden presentar un riesgo de asfi xia.

INSTALACIÓN DE SU ARTEFACTO

Selección de la ubicación La ubicación adecuada asegurará el desempeño óptimo de su artefacto. Recomendamos una ubicación en la que la unidad esté a cubierto de la luz solar directa y lejos de fuentes de calor. Para asegurar que su producto funcione de acuerdo con las especifi ca-ciones, el rango de temperaturas recomendado para la ubicación de instalación es de 55 a 100º F (de 13 a 38º C). Espacios libres alrededor del gabinete Se necesita ventilación desde la parte delantera inferior del artefacto. Mantenga esta área abierta y libre de toda obstrucción. Pueden instalarse gabinetes adyacentes y una cubierta alrededor del artefacto, siempre que la rejilla frontal permanezca sin ob-strucciones. Los modelos con puerta decorativa y bisagras articu-ladas están destinados únicamente a aplicaciones empotradas. Rejilla frontal No obstruya la rejilla frontal. Las aberturas de la rejilla frontal per-miten que el aire circule a través del intercambiador de calor del condensador. Las restricciones a esta circulación de aire darán como resultado mayor consumo de energía y pérdida de la capa-cidad de enfriamiento. Por esta razón es importante que esta área no esté obstruida y que las aberturas de la rejilla se mantengan limpias. Viking Range,LLC no recomienda el uso de una rejilla de construcción especial, ya que la circulación de aire puede verse restringida (vea la Figura 2).

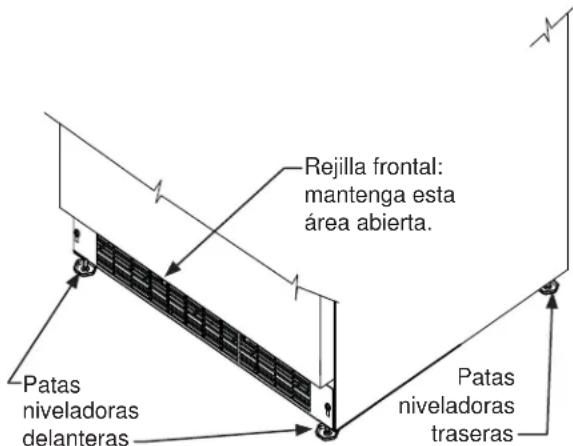

PRECAUCION Patas niveladoras delanterasFigura 2Patas niveladoras traserasRejilla frontal: mantenga esta área abierta. Patas niveladoras traseras Las patas ajustables que están en las esquinas delanteras y traseras del artefacto deben regularse de modo que la unidad quede posicionada fi rmemente sobre el piso, y nivelada de lado a lado y del frente al fondo. La altura total de su artefacto puede ajustarse entre la dimensión mínima (girando la pata niveladora hacia adentro CW ↷) y la máxima (girando la pata niveladora hacia afuera CCW ↶), como se muestra en la Tabla 'A'.Para ajustar las patas niveladoras, coloque el artefacto sobre una superfi cie sólida y proteja la zona del piso que está debajo de las patas, para evitar rayarlo. Con la ayuda de otra persona, incline el artefacto hacia atrás para tener acceso a las patas niveladoras. Haga girar las patas para subirlas o bajarlas hasta la dimensión requerida. Repita este proceso para la parte trasera inclinando con cuidado el artefacto hacia adelante. Verifi que la nivelación del artefacto sobre una superfi cie nivelada, y ajuste según sea necesario.Los tornillos de la rejilla frontal pueden afl ojarse para ajustar la rejilla a la altura deseada. Cuando fi nalice el ajuste, apriete los dos tornillos de la rejilla frontal (vea la Figura 5).Tabla AModeloEstilo de la PuertaAltura mínimaAltura MáximaVRUI5240VBUI5150VBUI5240 (G)

• No utilice cordones de extensión con este artefacto. Pueden ser peligrosos, y pueden degradar el funciona-miento del producto. • Este artefacto no debe conectarse en ninguna circunstan-cia a un suministro eléctrico sin conexión a tierra. • No quite la clavija de puesta a tierra del cordón de ali-mentación eléctrica. (vea la Figura 3).• No use un adaptador. (vea la Figura 4).• No salpique ni rocíe agua desde una manguera sobre el artefacto. Si lo hace puede causar un choque eléctrico, que puede provocar lesiones graves o la muerte.

INSTALACIÓN DE SU ARTEFACTO

Conexión eléctrica Se necesita un circuito dedicado de 115 volts, 15 amperes.Este producto está equipado de fábrica con un cordón de alimen-tación eléctrica que tiene un enchufe de tres clavijas con puesta a tierra. Debe enchufarse en un tomacorriente compatible con puesta a tierra, de acuerdo con el Código Eléctrico Nacional de los EE. UU., así como los códigos y ordenanzas locales que sean aplicables (vea la Figura 6). Si el circuito no tiene un tomacorrien-te con puesta a tierra, es responsabilidad y obligación del cliente proporcionar el suministro eléctrico correcto. No debe cortarse ni quitarse la tercera clavija de tierra bajo ninguna circunstancia.Los interruptores de falla a tierra (GFCI) son propensos a los fal-sos disparos, que harán que el artefacto se apague. Los GFCI no se usan por lo general en circuitos con equipos motorizados que deben funcionar desatendidos durante períodos prolongados, a menos que sea necesario para cumplir con los códigos y orde-nanzas de edifi cación locales. NOTA Figura 3Figura 4No quite la clavija de puesta a tierra del cordón de aliment-ación eléctrica.6-ES "A" "B" "C" "D" "E" Figura 7 Figura 7a

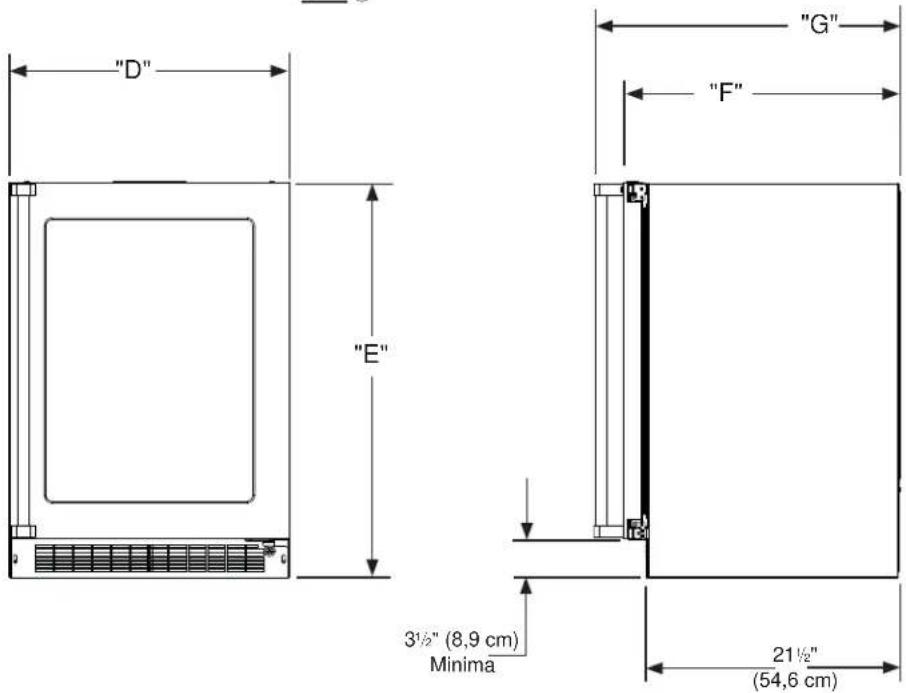

DIMENSIONES DEL PRODUCTO

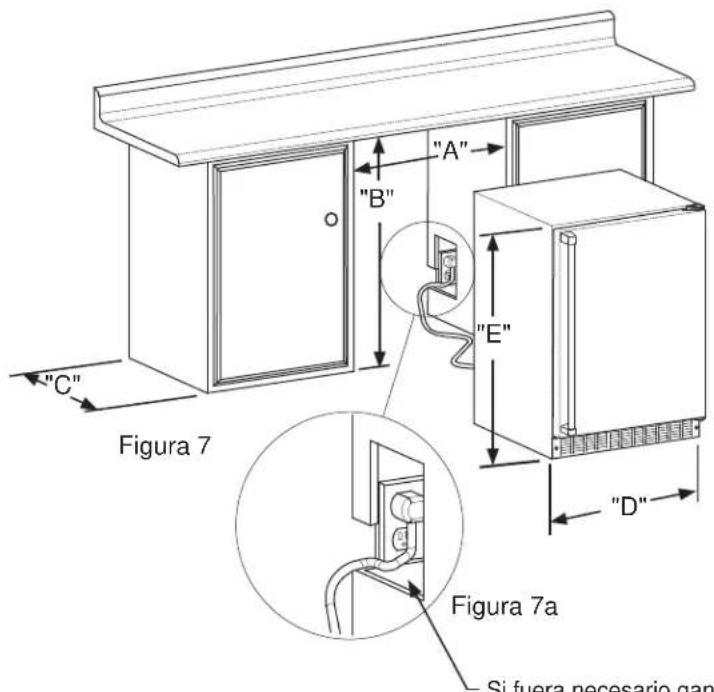

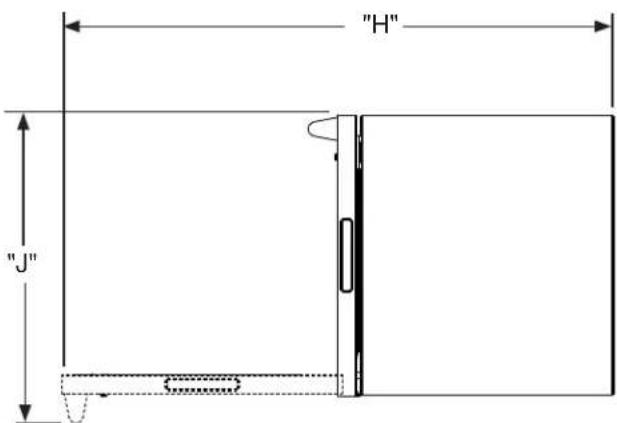

• La dimensión de la profundidad de la abertura de instalación puede variar según cada instalación individual. Para empotrar la puerta completa se necesita la dimensión 'F' más 1" (2,5 cm) para el espesor del enchufe de alimentación eléctrica. ** La abertura de instalación mínima requerida debe ser mayor que la altura ajustada del gabinete. Figura 8 Si fuera necesario ganar espacio libre dentro de la abertura de instalación, puede hacerse un agujero a través del gabi- nete adyacente y pasar el cordón de alimentación eléctrica a través de ese agujero hasta un tomacorriente. Otra manera de aumentar la profundidad disponible de la abertura es empotrar el tomacorriente eléctrico en la pared trasera para ganar el espesor del enchufe de alimentación eléctrica. No todas las cajas de tomacorriente empotradas serán apro- piadas para esta aplicación por ser demasiado delgadas, por lo que se recomienda para esta aplicación una caja de tomacorriente empotrada equivalente a la Arlington #DV- FR1W (vea la Figura 8). DIMENSIONES DE LA ABERTURA DE INSTALACIÓN pulgadas (cm) DIMENSIONES DEL GABINETE pulgadas (cm) MODELO "A" "B" "C" "D" "E" "F" "G" "H" "J" VBUI5150 15" (38.1 cm) **34" to 35" (86.4 to 88.9 cm)

REQUISITOS ELÉCTRICOS #PESO DEL PRODUCTO

VBUI5150 115V/60HZ/15A

105 lbs (47.6 kg) VRUI5240 VBUI5240 115V/60Hz/15A 140 lbs (63.6 kg) # Se necesita un circuito dedicado de 15 amperes con conexión a tierra. Cumpla con todos los códigos de edifi cación locales cuando instale el circuito eléctrico y el artefacto.8-ES

USO DE SU CONTROL ELECTRÓNICO

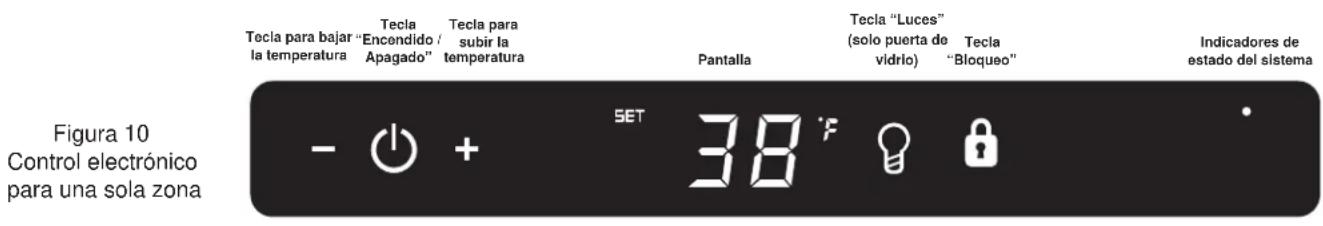

Power Failure Tecla para bajar la temperaturaTecla para subir la temperaturaTecla “Encendido / Apagado”PantallaTecla “Luces” (solo puerta de vidrio)Tecla “Bloqueo”Indicadores de estado del sistema Figura 10 Control electrónico para una sola zona Puesta en funcionamiento de su artefacto: Enchufe el cable eléctrico en la toma de corriente de pared de 115 V. Su artefacto se entrega de fábrica en la posición “Encen- dido” y comenzará a enfriar tan pronto se conecte a la aliment- ación eléctrica. Si el artefacto no arranca, verifi que si la toma de corriente tiene electricidad y que el control esté en la posición “Encendido”, (consulte la sección “Encendido / Apagado del arte- facto" más adelante). La pantalla de control está cubierta con una película de plástico transparente. Esta película se puede retirar levantándola con cuidado en una esquina. Durante el encendido inicial, la pantalla de control mostrará una alarma por "Corte de energía". Esta es una condición normal pues el artefacto fue encendido por primera vez en la fábrica para la inspección de calidad y luego desconectado. Pulse una vez la tecla “Encendido / Apagado” para apagar la condición de alarma (consulte la sección “Alarmas” en la página 10). Encendido (ON) y apagado (OFF) de su artefacto: Si el artefacto está encendido (y no está en el modo de espera), la pantalla mostrará la temperatura. Para apagar el artefacto man- tenga pulsada la tecla “Encendido / Apagado” durante 4 segun- dos. El control mostrará “OFF”. Para encender el artefacto mantenga pulsada la tecla de encen- dido / apagado durante 4 segundos. Modo de espera: Si no se pulsa ninguna tecla durante 60 segundos, la pantalla entrará en el modo de espera para ahorrar energía. El panel de control se apagará, excepto el indicador de sistema OK que permanecerá encendido. Cualquier condición de alarma activará la pantalla, (vea “Alarmas” en la página 10). Para realizar cambios en los ajustes del control (encender o apagar el artefacto, ajustar la temperatura, cambiar la ilumi- nación interior y activar el modo vacaciones), el control debe estar activado. Para activar la pantalla, pulse cualquier tecla. Sonará un tono audible de confi rmación y aparecerá la temperatura actual del compartimiento de almacenamiento. Si prefi ere tener la pantalla continuamente encendida, desactive el modo de espera. Mantenga pulsado el botón “Bloqueo” hasta que en la pantalla desaparezca “Loc” y aparezca “nSL”. Para activar el modo de espera, repita la instrucción anterior hasta que desparezca “Loc” y la pantalla muestre “SLP”. ALARM RESET Iluminación interior: (solo modelos con puerta de vidrio) Su artefacto está equipado con una función que permite escoger entre dos niveles de iluminación interior. Con el control fuera del modo de espera, pulse la tecla “Luces” para activar la iluminación interior en el nivel máximo. Sonará un tono de confi rmación y se encenderá el indicador con el ícono de una bombilla. Si pulsa nuevamente la tecla “Luces”, la iluminación se atenuará en un 50%. Si pulsa por tercer vez el botón, la iluminación se apagará. La iluminación interior se desactivará automáticamente después de 4 horas.9-ES

USO DE SU CONTROL ELECTRÓNICO

Modo de temperatura: El modo de temperatura está predefi nido en fábrica en grados Fahrenheit (° F), pero usted tiene la opción de cambiar a Celsius (° C). Para cambiar el modo, mantenga pulsadas las teclas “-” y “+” y luego suelte la tecla “-”. La temperatura se mostrará ahora en grados centígrados (° C). Repita el procedimiento para cambiar el modo de temperatura de nuevo a grados Fahrenheit (° F). Bloqueo del control: El panel de control se puede bloquear para evitar cambios ac-cidentales. Para bloquear el control, mantenga pulsada la tecla “Bloqueo” hasta que la pantalla muestre “Loc”; a inmediatamente continuación suelte la tecla. El icono de bloqueo parpadeará 3 veces y luego quedará permanentemente encendido. Cuando el panel de control está bloqueado, solo están activos el botón “Blo-queo”, el indicador de sistema OK y el indicador de alarma. Para eliminar el bloqueo del panel de control, repita esta instrucción hasta que la pantalla muestre “nLc”. A inmediatamente continu-ación suelte la tecla. Ajuste de la temperatura: Para establecer o ver el valor de consigna de la temperatura (con el control fuera del modo de espera), pulse la tecla “-” o “+”. La pantalla mostrará “SET” y el valor de consigna de la tempera-tura parpadeando. Para ajustar la temperatura más fría o más caliente, pulse repetidamente las teclas “-” o “+” respectivamente. Cuando haya alcanzado la temperatura de consigna deseada, pulse el botón “Encendido / Apagado” para introducir el valor, o no haga nada y el modo “Set” aceptará automáticamente la temperatura visualizada como el nuevo valor de consigna una vez transcurrido un tiempo de espera de 10 segundos. El rango de la temperatura de consigna admitido por su artefacto es de 34° F (1,2° C) a 42° F (5,7° C). Si intenta ajustar la temper-atura fuera de este rango, recibirá una notifi cación audible. Su refrigerador puede tardar hasta 48 horas para estabilizar la temperatura del compartimiento de almacenamiento en la primera carga con productos calientes. Los cambios en la temperatura de consigna pueden hacer que el refrigerador tarde hasta 24 horas para estabilizar la temperatura del contenido almacenado. Los factores que afectan la estabilización de la temperatura en el compartimiento de almacenamiento son: • Cambios en el valor de consigna de la temperatura. • Cambios en la temperatura de la habitación. • Temperatura del contenido almacenado. - Carga de productos calientes. - La carga de productos fríos retrasará el cambio a una temperatura de consigna más caliente. - La carga de productos calientes retrasará el cambio a una temperatura de consigna más fría. • Uso (cantidad y duración de las aperturas de la puerta). • Uso de la iluminación del compartimiento de almacenamiento (solo refrigeradores con puerta de vidrio). • Exposición del artefacto a la luz solar directa o a una fuente de calor. NOTA Si el bloqueo de control está activo (icono de bloqueo iluminado) el control tienen que ser desblo- queados antes de usar el teclado para restablecer una situación de alarma. Consulte la página 9 (Bloqueo de control) para obtener instrucciones para desbloquear el control.10-ES ALARM RESETPower Failure

• Corte de energía: si se interrumpe la alimentación al artefacto, el indicador de estado del sistema se apagará y comenzará a parpadear el indicador “Corte de energía”. Además, se encenderá el indicador “ALARM RESET” (Apagar alarma) bajo la tecla “Encendido / Apagado”. El equi- po no emitirá ningún tono audible de aviso. Esta condición de alarma se puede apagar pulsando la tecla “Encendido / Apagado”. Si se produce esta alarma, se recomienda que verifi que el estado de los alimentos perecederos, aún cuando el artefacto funcione normalmente y la temperatura se haya recuperado, pues los cortes de energía prolongados podrían dar lugar a variaciones de temperatura excesivas que pu- eden arruinar los alimentos perecederos.

• Alarma de temperatura: Si la temperatura del compar- timiento de almacenamiento se desvía excesivamente de su temperatura de consigna durante un período prolongado de tiempo, el indicador "TEMP" parpadeará, y sonará un pitido cada 60 segundos. Además, un indicador “ALARM RESET” (Apagar alarma) aparecerá debajo del teclado "ON / OFF" (Encendido / Apagado). ALARM RESET Temp

USO DE SU CONTROL ELECTRÓNICO

• Puerta entreabierta: si la puerta está abierta o está mal cerrada durante más de 5 minutos, el indicador de sistema OK se apagará y comenzará a parpadear el indicador “Puerta entreabierta” acompañado de un tono audible cada 60 segundos. Además, se encenderá el indicador “ALARM RE- SET” (Apagar alarma) bajo la tecla “Encendido / Apagado”. Alarmas: El control emitirá un aviso cuando las condiciones podrían afectar negativamente al rendimiento del artefacto. Códigos de error del sensor de temperatura Códigos de error del sensor de temperatura Sensor Código mostrado Descripción del error Acción que se debe tomar Sensor de tem- peratura de zona única El sensor de temperatura falló en el compar- timiento de zona única. Puede llevar a temper- aturas de almacenamiento no deseadas y/o productos perecederos dañados. Llame al departamento de servicio para solicitar el reemplazo del sen- sor de temperatura. Retire todos los productos perecederos del compar- timiento para evitar su deterioro. Sensor de elimi- nación de escarcha El sensor de temperatura de eliminación de es- carcha falló. Causa que la unidad no elimine ap- ropiadamente la escarcha y puede crear acumu- lación grande de escarcha. Puede llevar a daño por agua de la unidad y del piso circundante Desenchufe inmediatamente el cable de suministro de energía y llame al departamento de servicio para solicitar el reemplazo del sensor de eliminación de escarcha Los sensores de temperatura son monitoreados continuamente. Cualquier condición de CIRCUITO ABIERTO o EN CORTOCIRCUITO iniciará un CÓDIGO DE ERROR según se enumera a continuación: Esta condición de alarma se puede apagar mediante el cierre de la puerta o pulsando la tecla “Encendido / Apagado” (por ejemplo, cuando está limpiando el compartimiento de almacenamiento, etc.)La alarma se repetirá en 5 minutos si la condición de alarma persiste. NOTA La alarma audible se puede silenciar, para cada ocurrencia, para pulsando la tecla “Bloqueo”. NOTA Después de una condición de alarma de temperatura alta, revise todos los productos perecederos para garantizar que son seguros para consumo.11-ES Door Ajar Temp También pueden aparecer varias alarmas al mismo tiempo. Por ejemplo, una alarma de “Puerta entreabierta” durante un tiempo prolongado puede generar una alarma por temperatura “Temp” con la activación simultánea de ambos indicadores. NOTA

USO DE SU CONTROL ELECTRÓNICO

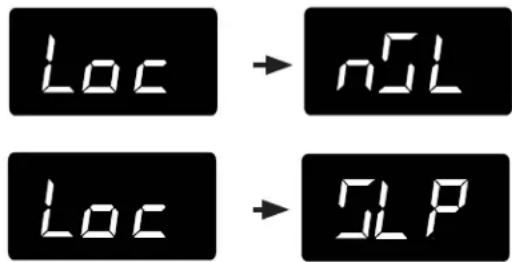

Modo Vacaciones: Este modo de operación se puede utilizar para ahorrar energía mediante la desactivación de las luces, los tonos de alarma y los tonos de entrada de teclado durante los períodos en los que el costo de la energía es elevado, o cuando el artefacto no será utilizado durante un tiempo prolongado. El modo Vacacio- nes también sirve como modo de reposo sabático mediante la desactivación de las funciones y los controles de acuerdo con el Shabat y las fi estas religiosas observadas por la comunidad judía ortodoxa. Cuando se utiliza como modo de reposo sabático, puede abrir o cerrar la puerta en cualquier momento para acceder al contenido sin preocuparse del encendido o apagado de luces, indicaciones digitales, solenoides, ventiladores, válvulas, com- presor, íconos, tonos audibles o alarmas. Cuando este modo está activado, la pantalla, los indicadores y tonos de alarma, los tonos de entrada del teclado, las luces interi- ores y todas las opciones están desactivadas. Todas las funcio- nes del teclado están desactivadas excepto la de la tecla “En- cendido / Apagado”, necesaria para salir del modo Vacaciones. Las temperaturas del compartimiento de almacenamiento son supervisadas y controladas en la confi guración antes de entrar en el modo Vacaciones. Para acceder al modo Vacaciones (con el control fuera del modo de espera), mantenga pulsada la tecla “Encendido / Apagado” hasta que la pantalla deje de mostrar “OFF” y aparezca “VAC”. La pantalla parpadeará “VAC” 3 veces para reconocer su solicitud, a continuación, mostrará “VAC” continuamente hasta que se salga del modo Vacaciones. Un corte de energía no producirá la salida del modo Vacaciones, esto solo puede llevarse a cabo manual- mente. Para salir del modo Vacaciones y volver al funcionamiento normal, mantenga pulsada la tecla “Encendido / Apagado” hasta que el control muestre la temperatura. NOTA La alarma audible se puede silenciar, para cada ocurrencia, para pulsando la tecla “Bloqueo”. Esta condición de alarma se puede apagar pulsando la tecla “En- cendido / Apagado”. Si se produce esta alarma, se recomienda que verifi que el estado del contenido almacenado, aún cuando el artefacto funcione normalmente y la temperatura se haya recu- perado, pues las variaciones de temperatura prolongadas pueden arruinar los alimentos perecederos NOTA La alarma de temperatura puede ocurrir como resultado de un uso intensivo o la introducción de los contenidos calientes en el compartimiento de almacenamiento. Si la alarma de temperatura persiste, su unidad puede requerir servicio.12-ES Figura 11 Figura 12 VBUI5240 Centro de bebidas: VBUI5150 Centro de bebidas: Consejos y sugerencias para cargar el refrigerador Su artefacto está equipado con un sistema de estantes en vola- dizo que ofrece muchas posibilidades de ajuste y se adapta a distintas disposiciones de estantes, enumeradas a continuación. Modelos de 15" (38,1 cm) de ancho: Ilustrado con una puerta de vidrio (vea la Figura 11). Modelos de 24" (61 cm) de ancho: Ilustrado con una puerta de vidrio (vea la Figura 12). (2) estantes en voladizo con marco y vidrio plano (vea la Figura 14). VRUI5240 Refrigerador: Modelos de 24" (61 cm) de ancho: Ilustrado con una puerta de vidrio (vea la Figura 13). (1) estante en voladizo con vidrio plano, medio ancho (vea la Figura 14). (1) estante en voladizo con vidrio plano y cortes para vinos (vea la Figura 15). (1) cubierta para alimentos frescos compuesta por marco y vidrio plano. (1) bandeja para alimentos frescos deslizable sobre rodillos Figura 13 (2) estante en voladizo con vidrio plano y cortes para vinos (vea la Figura 15). (1) gaveta exhibidora deslizante para 5 botellas con estera amortiguadora de vibraciones. (vea la Figura 16). Para desmontar la bandeja para alimentos frescos, proceda como se indica a continuación: Tire de la bandeja hasta el tope. Levante la parte delantera de la bandeja, y retírela del marco.

CONFIGURACIONES DE ESTANTES13-ES

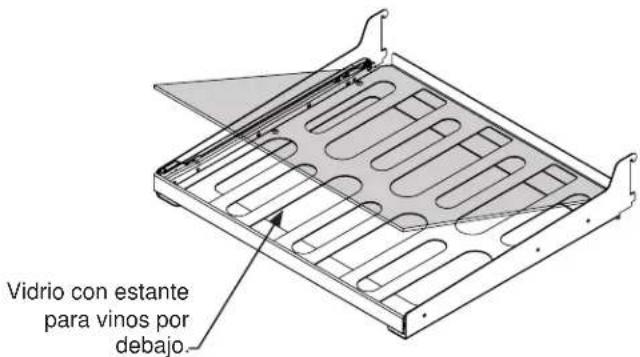

Figura 14 Estante con marco y vidrio plano. Vidrio con estante para vinos por debajo. Figura 15 Découpe de vin et plateau de verre plat avec tapis d'amortissement des vibrations, le verre peuvent être enlevés pour le stockage du vin. Figure 16 Gaveta exhibidora deslizante para 5 botellas con estera amortiguadora de vibraciones

CONFIGURACIONES DE ESTANTES14-ES

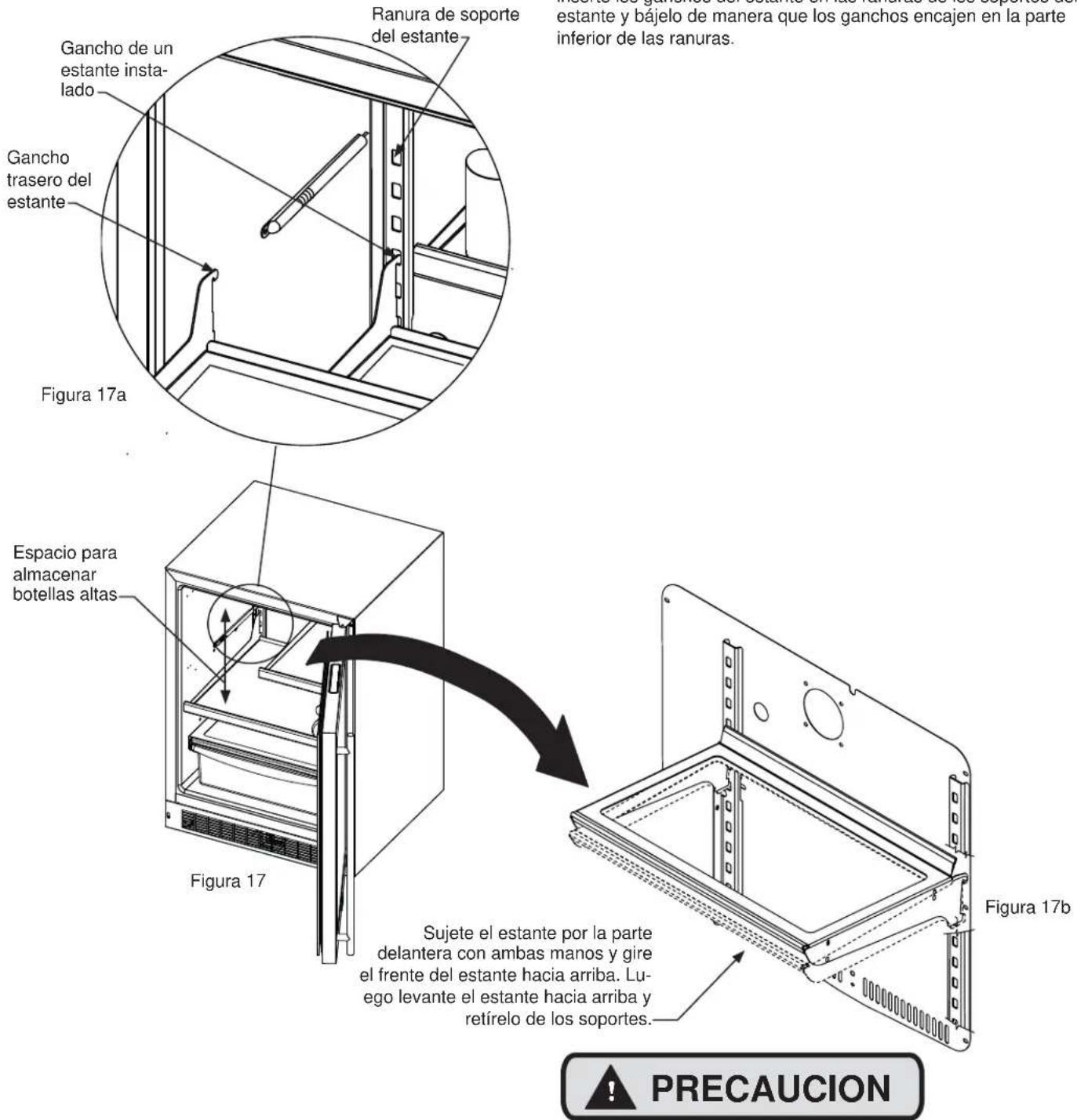

Espacio para almacenar botellas altas Para agregar o desmontar un estante, proceda como se indica a continuación Retire los productos almacenados del estante. No trate de des-montar del artefacto un estante cargado. Sujete el estante por la parte delantera con ambas manos, gire el frente hacia arriba y retire el estante (vea la Figura 17b). Para instalar un estante, inserte los ganchos del estante en las ranuras de los soportes del estante y bájelo de manera que los ganchos encajen en la parte inferior de las ranuras.Gancho trasero del estanteRanura de soporte del estante Gancho de un estante insta- lado Antes de cargar el estante en voladizo presiónelo hacia abajo para verifi car que está bien asegurado en los soportes.Sujete el estante por la parte delantera con ambas manos y gire el frente del estante hacia arriba. Lu-ego levante el estante hacia arriba y retírelo de los soportes.Nunca trate de mover un estante cargado, retire todos los produc-tos del estante antes de moverlo. Use ambas manos para mover el estante.Figura 17aFigura 17Figura 17b

CONFIGURACIONES DE ESTANTES15-ES

CUIDADOS Y LIMPIEZA - CONSEJOS PARA AHORRAR ENERGÍA Las siguientes sugerencias reducirán al mínimo el costo de utilización de su artefacto de refriger- ación. 1. No instale el artefacto cerca de un electrodoméstico que emita calor (cocina, lavavajillas, etc.), conductos de calefac-ción y otras fuentes de calor. 2. Instale el producto alejado de la luz solar directa.

3. Verifi que que los orifi cios de ventilación de la rejilla delantera

del artefacto ubicada bajo la puerta no estén obstruidos y manténgalos limpios para permitir la evacuación del calor que genera el sistema de refrigeración. 4. Conecte el artefacto a un circuito de alimentación exclusivo (no compartido con otros equipos). 5. La primera vez que cargue su nuevo artefacto, o cuando coloque grandes cantidades de productos calientes en el compartimiento de almacenamiento refrigerado, abra la puer-ta la menor cantidad de veces posible durante las siguientes 12 horas para permitir que el contenido alcance la tempera-tura programada. 6. Mantenga el compartimiento de almacenamiento relativa-mente lleno; el artefacto funcionará durante menos tiempo que con el compartimiento vacío. 7. Verifi que que el cierre de la puerta no esté obstruido por los productos almacenados en el artefacto. 8. Si el producto que será almacenado está caliente, deje que alcance la temperatura ambiente antes de colocarlo en el artefacto. 9. Reduzca al mínimo la cantidad de veces que abre la puerta y el tiempo en que esta permanece abierta. 10. Utilice la temperatura de consigna más cálida que se adapte a sus preferencias personales y que ofrezca el almace-namiento más adecuado para sus productos. 11. Cuando esté de vacaciones o fuera de casa durante períodos prolongados, ajuste el artefacto a la temperatura más cálida aceptable por los productos almacenados. 12. Si la limpieza del artefacto requiere que la puerta permanezca abierta durante un período prolongado, ajuste el control a la posición de apagado “Off”. 13. Para el almacenamiento de vino: Si no se necesita que la temperatura de los vinos sea la de servir, ajuste la temperatura de los compartimientos a la ideal (13° C / 55° F) para el almacenamiento prolonga-do de vino tinto y blanco. Rejilla frontal Verifi que que nada obstruye el fl ujo de aire requerido en las aber- turas delanteras del gabinete. Cepille o limpie con una aspiradora las pelusas y suciedad acumuladas en las aberturas de la rejilla al menos una o dos veces al año (vea la página 4).PELIGRO DE CHOQUE ELÉCTRICO: Desconecte la aliment-ación eléctrica del artefacto antes de limpiarlo con agua y jabón. Gabinete El gabinete pintado puede lavarse con agua jabonosa tibia y en-juagarse con agua limpia. NUNCA use limpiadores abrasivos. Interior Lave el compartimiento interior con agua jabonosa tibia. NO utilice limpiadores abrasivos, disolventes, limpiadores pulidores ni detergentes puros. Cuidado del artefacto 1. Evite apoyarse en la puerta, podría doblar las bisagras de la puerta o inclinar el artefacto. 2. Tenga cuidado al barrer, pasar la aspiradora o fregar cerca del frente del artefacto pues podría dañar la rejilla. 3. Limpie periódicamente el interior de la unidad según sea necesario. 4. Revise o limpie periódicamente la rejilla delantera según sea necesario. Ante una falla en la alimentación eléctrica, pro- ceda como se indica a continuación Si se interrumpe la alimentación eléctrica, trate de corregirla lo antes posible. Reduzca al mínimo las aperturas de la puerta durante la interrupción del servicio eléctrico pues ello afecta nega-tivamente la temperatura de la unidad. Reemplazo del equipo de iluminación interior Todos los modelos utilizan lámparas LED para iluminar el interior del artefacto. Este componente es muy confi able, pero si una lámpara falla, comuníquese con un técnico de servicio califi cado para que reemplace el LED.

INFORMACIÓN DE SERVICIO

Si necesita servicio, llame a una agencia de servicio autorizada. Tenga la siguiente información fácilmente disponible:

• Nombre del distribuidor donde se efectuó la compra Describa claramente el problema que está teniendo. Si no puede conseguir el nombre de una agencia de servicio autorizada, o sigue teniendo problemas de servicio, comuníquese con Viking Range, LLC llamando al teléfono (888) 845-4641, o escriba a:

PREFERRED SERVICE 111 Front Street Greenwood, Mississippi 38930 USA. El número de serie y de modelo de su horno se encuentra en la placa de identifi cación situada en el lado izquierdo inferior de la abertura de la puerta del horno debajo del panel de control. Ingrese la información que se indica a continuación. Será necesaria en caso de precisar cualquier servicio de reparación. El modelo y número de serie de su plancha para cocinar los puede encontrar debajo de la unidad. N.° de modelo ____________________________________ N.° de serie _______________________________________ Fecha de compra __________________________________ Fecha de instalación ________________________________ Nombre del distribuidor ______________________________ Dirección _________________________________________

Si el servicio de reparación requiere la instalación de piezas, utilice solo piezas autorizadas para no perder la cobertura de la garantía. Guarde este manual ya que puede necesitar consultarlo en el futuro.17-ES Antes de llamar al servicio técnico siga estos consejos Si el artefacto parece estar funcionando mal, lea primero este manual. Si el problema persiste, vea la guía de localización de fallas incluida a continuación. Antes de llamar al servicio técnico, localice el problema en la guía y consulte su causa y su solución. Tal vez el problema sea algo muy simple que puede resolverse sin llamar al servicio técnico. Sin embargo, puede ser necesa-rio ponerse en contacto con su distribuidor o con un técnico de servicio califi cado.

LOCALIZACIÓN DE FALLAS

Problema Causa posible Solución El artefacto no enfría lo sufi ciente (vea “Ajuste de la temperatura” en la página 9). • El control está ajustado a una tem-peratura muy alta.• La temperatura del contenido no se ha estabilizado. • Uso excesivo o aperturas prolongadas de la puerta. • Obstrucción del fl ujo de aire en la rejilla delantera. • La junta de la puerta no sella correcta-mente. • Ajuste a una temperatura más fría. Espere 24 horas hasta que la tem-peratura se estabilice. • Deje que la temperatura se estabilice por al menos 24 horas. • El fl ujo de aire por la rejilla delantera no debe estar obstruido. Vea “Espa-cios libres” en la página 4. • Revise la alineación de la puerta y/o reemplace la junta de la puerta. El artefacto enfría demasiado (vea “Ajuste de la temperatura” en la página 9). • El control está ajustado a una tem-peratura muy baja. • La junta de la puerta no sella correcta-mente. • Ajuste a una temperatura más cálida. Espere 24 horas hasta que la tem-peratura se estabilice. • Revise la alineación de la puerta y/o reemplace la junta de la puerta. La luz interior no funciona. • Falla en el dispositivo de iluminación LED o en el interruptor de la luz. • Comuníquese con un técnico de servi-cio califi cado. La luz no se apaga al cerrar la puerta. • La luz ha sido encendida desde el control (sólo modelos con puerta de vidrio). • La puerta no activa el interruptor de la luz. • Falla del interruptor de la luz. • Apague la luz desde el control, cierre la puerta. • El artefacto está desnivelado; nivele el artefacto (vea “Patas niveladoras” en la página 4). • Comuníquese con un técnico de servi-cio califi cado. Ruido o vibración. • El artefacto está desnivelado. • El ventilador golpea contra una ob-strucción en el conducto. • Nivele el artefacto, vea “Patas nivela-doras” en la página 4. • Comuníquese con un técnico de servi-cio califi cado. El artefacto no funciona. • El artefacto está apagado. • El cordón de alimentación no está enchufado. • No hay energía en la toma de cor-riente. • Encienda el artefacto. Vea “Puesta en funcionamiento de su artefacto” en la página 8. • Enchufe el cordón de alimentación. • Revise el circuito de la casa. Peligro de electrocución

• Nunca intente reparar o realizar tareas de mantenimiento en el artefacto sin haberlo previamente desconectado de la ali-mentación eléctrica. Apagar el artefacto desde el control no desconecta la corriente eléctrica de los cables del artefacto. • Vuelva a colocar todas las piezas y paneles antes de poner en funcionamiento.

PRECAUCION En el caso improbable que usted pierda enfriamiento en su uni-dad, no desenchufe la unidad fuera del suministro eléctrico, y llame inmediatamente un técnico de servicio califi cado. Es posible que la pérdida de capacidad de enfriamiento sea el resultado de una acumulación excesiva de escarcha en el serpentín de enfriamiento del evaporador. En este caso, retirar la energía que va hacia la unidad resultará en el derretimiento de esta cantidad excesiva de hielo, lo cual podría generar que el agua derretida exceda la capacidad del sistema colector de agua descongelada y podría resultar en daño por agua de su casa. El usuario fi nal será el responsable fi nal de cualquier daño por agua causado por apagar prematuramente la unidad sin manejar apropiadamente el exceso de agua de rebose.18-ES

GARANTÍA DE PRODUCTOS ELECTRODOMÉSTICOS

GARANTÍA REFRIGERADOR BAJO MOSTRADOR / CENTRO DE BEBIDAS GARANTÍA TOTAL DE DOS AÑOS Se garantiza que los todos los Refrigerador bajo mostrador / Centro de bebidas y todas sus piezas, excepto según se detalla a continuación*†, están libres de defectos en los materiales o la mano de obra bajo uso residencial normal por un periodo de dos (2) años a partir de la compra minorista original. Viking Range, LLC, el garante, acepta reparar o reemplazar, a su opción, cualquier pieza que no funcione o que se determine defectuosa durante el periodo de la garantía. *GARANTÍA COSMÉTICA TOTAL DE 90 (NOVENTA) DÍAS: Se garantiza que el producto está libre de defectos cosméticos en los materiales o la mano de obra (como rayones en el acero inoxidable, imperfecciones en la pintura/porcelana, etc.) por un periodo de 90 (noventa) días a partir de la fecha de compra minorista original o a la fecha de cierre por una nueva construcción, el periodo que sea mayor. Todo defecto se deberá reportar al vendedor en un lapso de 90 (noventa) días a partir de la fecha de la compra minorista original.Viking Range, LLC utiliza procesos y material de alta calidad para producir todos los acabados de color. Sin embargo, es posible que se observen leves variaciones de color debido a las diferencias inherentes de las partes pintadas y de las partes de porcelana, así como las diferencias en la iluminación de la cocina, las ubicaciones del producto y otros factores. Por lo tanto, esta garantía no aplica a la variación de color que se atribuya a dichos factores. †GARANTÍA TOTAL DE 90 (NOVENTA) DÍAS EN APLICACIONES “RESIDENCIALES PLUS”. Esta garantía total es válida para las aplicaciones en las que el uso del producto vaya más allá del uso residencial normal; no obstante, el período de garantía para los productos que se usen en tales aplicaciones será de 90 (noventa) días. Ejemplos de aplicaciones que esta garantía cubre son las casas de alojamiento con desayuno, estaciones de bomberos, clubes privados, iglesias, yates, etc. Bajo esta garantía “Residential Plus”, se garantiza que el producto, sus componentes y accesorios, estarán libres de defectos en los materiales o la mano de obra por un periodo de noventa (90) días a partir de la fecha de compra minorista original. Esta garantía excluye el uso del producto en locales comer- ciales tales como restaurantes, servicios alimenticios y servicios alimenticios institucionales. GARANTÍA TOTAL DE SEIS AÑOS EN LAS PIEZAS DE REFRIGERACIÓN SELLADAS COMO SE INDICA Se garantiza que los componentes sellados del sistema de refrigeración, como se listan abajo, estarán libres de defectos en los materiales y la mano de obra bajo uso doméstico normal durante el tercero y hasta el fi nal del sexto año a partir de la compra minorista original. Viking Range, LLC, el garante, acepta reparar o reemplazar, a su opción, cualquier pieza que no funcione o que se determine defectuosa durante el periodo de la garantía. Componentes sellados del sistema de refrigeración: Compresor, evaporador, condensador, tubo de conexión, secador/cedazo GARANTÍA LIMITADA DE DOCE AÑOS EN LAS PIEZAS DE REFRIGERACIÓN SELLADAS COMO SE INDICA Cualquier componente sellado del sistema de refrigeración, como se lista arriba, que falle debido a materiales o mano de obra defectuosa bajo uso doméstico normal durante el séptimo al doceavo año a partir de la fecha de la compra minorista original será reparado o reemplazado, sin costo alguno por la pieza misma, y corriendo todos los costos a cargo del propietario, inclusive la mano de obra.

TÉRMINOS Y CONDICIONES

Esta garantía se extiende al comprador original del producto garantizado y a cada propietario subsiguiente del producto durante el término de la garantía, y aplica a los productos que se compren y encuentren en Estados Unidos y Canadá. Los productos se deben haber comprado en el país en el que se requiere servicio. Si el producto o una de sus piezas componentes tiene un defecto o funciona mal durante el periodo completo de la garantía, después de un número razonable de intentos por parte del garante para corregir los defectos o el mal funcionamiento, el propietario tiene derecho a recibir un reembolso o al reemplazo del producto o de su pieza o piezas componentes. El reemplazo de una pieza incluye su instalación gratuita, excepto como se especifi ca bajo la garantía limitada. De acuerdo con los términos de esta garantía, un agente o representante de servicio autorizado por Viking Range, LLC autorizado por la fábrica debe proporcionar el servicio. El servicio se dará dentro del horario normal de ofi cina y la mano de obra que se dé durante horas extras o con tarifas especiales no estará cubierto por esta garantía. El propietario será responsable de la instalación adecuada, de dar un mantenimiento razonable y necesario, de proporcionar comprobante de compra si se le solicita y de hacer que el aparato esté razonablemente accesible para llevar a cabo el servicio. La devolución de la Tarjeta de registro del propietario no es una condición para la cobertura de la garantía. Sin embargo, debe devolver la Tarjeta de registro del propietario para que Viking Range, LLC pueda comunicarse con usted en caso de que surja algún problema de seguridad que pudiese afectarle a usted. Esta garantía le otorga derechos legales específi cos, y es posible que tenga otros derechos que pueden variar entre jurisdicciones. LO QUE ESTA GARANTÍA NO CUBRE: Esta garantía no aplica por los daños que sean el resultado de abuso, falta de un mantenimiento razonable y necesario, accidente, entrega, negligencia, desastres naturales, falta en el suministro de energía eléctrica al producto por alguna razón, alteración, uso en exteriores, insta- lación inadecuada, manejo inadecuado o que la reparación o servicio que se dé a producto sea efectuada por terceros que no sea una agencia o representante autorizado de Viking Range Corporation. Esta garantía no aplica a usos comerciales. LIMITACIÓN DE SOLUCIONES Y DURACIÓN DE LA GARANTÍA IMPLÍCITA EL RECURSO ÚNICO Y EXCLUSIVO DEL PROPIETARIO POR UNA RECLAMACIÓN DE CUALQUIER TIPO REFERENTE A ESTE PRODUCTO SERÁN LOS RECURSOS DISPUESTOS ARRIBA. VIKING NO ES RESPONSABLE DE DAÑOS RESULTANTES O INCIDENTALES, INCLUIDOS PERO SIN LIMI- TARSE A LA PÉRDIDA DE COMIDA O MEDICINA DEBIDO A LA FALLA DEL PRODUCTO, YA SEA QUE RESULTE DE UNA VIOLACIÓN DE LA GARANTÍA, INCUMPLIMIENTO DEL CONTRATO O DE OTRA CAUSA. Algunas jurisdicciones no permiten la exclusión ni la limitación de daños incidentales ni resultantes, de manera que es posible que la limitación o exclusiones indicadas no apliquen en su caso. Todas las garantías implícitas de comercialización o idoneidad para un propósito particular aplicable a este producto se limitan en duración al periodo de cobertura de las garantías limitadas expresadas por escrito aplicables que se disponen arriba. Algunos estados no permiten la limitación en la duración de una garantía implícita, de manera que la limitación de ar- riba puede no aplicar en su caso.

SERVICIO DURANTE LA GARANTÍA

Para obtener servicio durante la garantía, comuníquese con un representante de servicios de Viking Range, LLC o a Viking Range, LLC, 111 Front Street, Green- wood, Mississippi 38930, (888) 845-4641. Proporcione los números de modelo y de serie y la fecha de compra original o la fecha de cierre en caso de construc- ciones nuevas. Si desea saber el nombre de la agencia de servicio autorizada por Viking Range, LLC más cercana, llame a Viking Range, LLC. IMPORTANTE: Retenga el comprobante de la compra original para establecer el periodo de la garantía. Las especifi caciones están sujetas a cambio sin previo aviso.19-ES058185-000A SP (040116) Viking Range, LLC 111 Front Street Greenwood, Mississippi 38930 USA. (662) 455-1200 Para obtener información del producto, llame al teléfono 1-888-(845-4641) o visite el sitio web en vikingrange.com.
