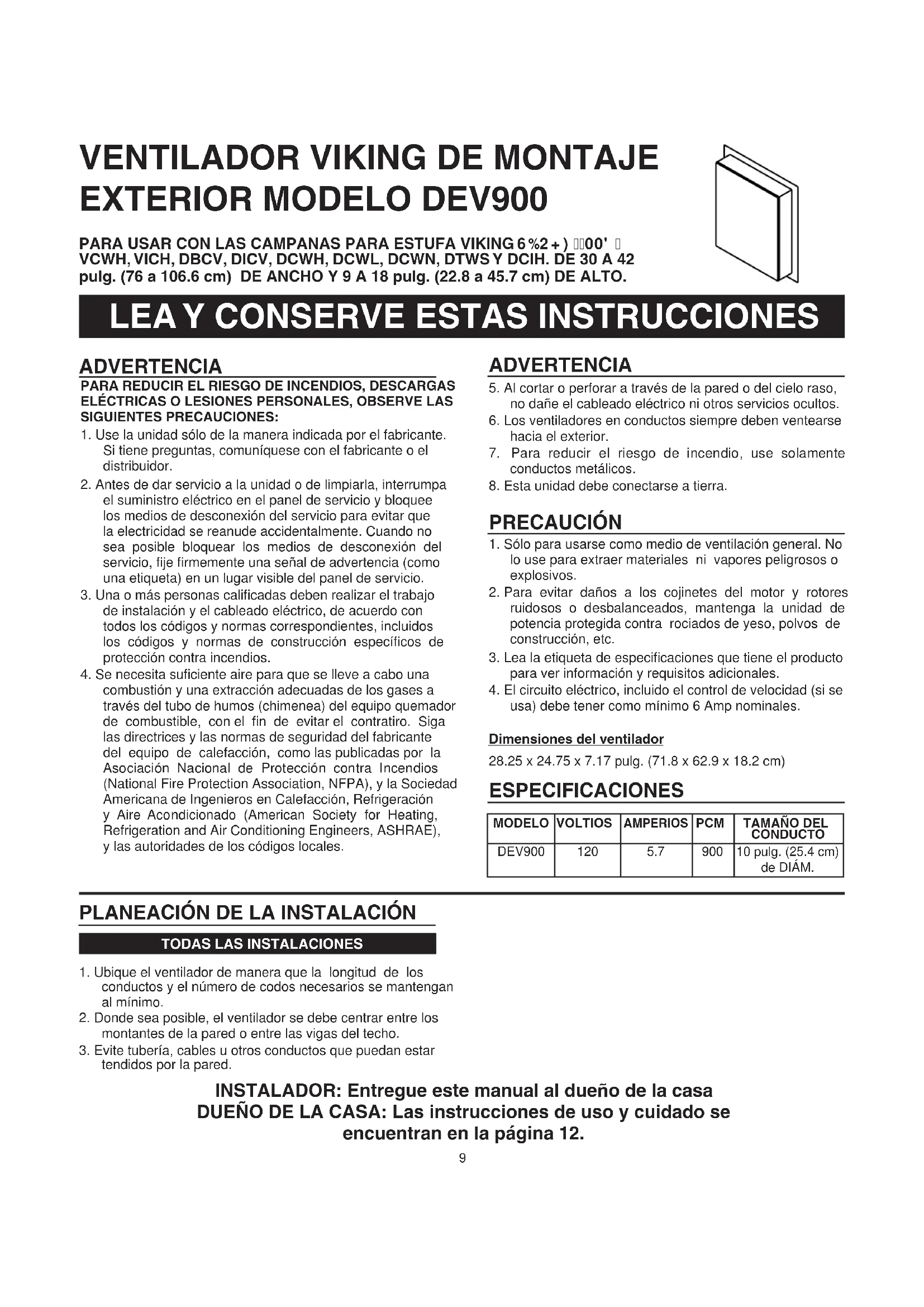

MANUAL DE USUARIO VWH530481SS VIKING

1. Use la unidad sólo de la manera indicada por el fabricante. Si tiene preguntas, comuníquese con el fabricante o el distribuidor.
2. Antes de dar servicio a la unidad o de limpiarla, interrumpa el suministro eléctrico en el panel de servicio y bloquee los medios de desconexión del servicio para evitar que la electricidad se reanude accidentalmente. Cuando no sea posible bloquear los medios de desconexión del servicio, fije firmemente una señal de advertencia (como una etiqueta) en un lugar visible del panel de servicio.
3. Una o más personas calificadas deben realizar el trabajo de instalación y el cableado eléctrico, de acuerdo con todos los códigos y normas correspondientes, incluidos los códigos y normas de construcción específicos de protección contra incendios.
4. Se necesita suficiente aire para que se lleve a cabo una combustión y una extracción adecuadas de los gases a través del tubo de humos (chimenea) del equipo quemador de combustible, con el fin de evitar el contratiro. Siga las directrices y las normas de seguridad del fabricante del equipo de calefacción, como las publicadas por la Asociación Nacional de Protección contra Incendios (National Fire Protection Association, NFPA), y la Sociedad Americana de Ingenieros en Calefacción, Refrigeración y Aire Acondicionado (American Society for Heating, Refrigeration and Air Conditioning Engineers, ASHRAE), y las autoridades de los códigos locales.

ADVERTENCIA

1. Al cortar o perforar a través de la pared o del cielo raso, no dañe el cableado eléctrico ni otros servicios ocultos.
2. Los ventiladores en conductos siempre deben ventearse hacia el exterior.
3. Para reducir el riesgo de incendio, use solamente conductos metálicos.
4. Esta unidad debe conectarse a tierra.

PRECAUCIÓN

1. Sólo para usarse como medio de ventilación general. No lo use para extraer materiales ni vapores peligrosos o explosivos.
2. Para evitar daños a los cojinetes del motor y rotores ruidosos o desbalanceados, mantenga la unidad de potencia protegida contra rociados de yeso, polvos de construcción, etc.
3. Lea la etiqueta de especificaciones que tiene el producto para ver información y requisitos adicionales.
4. El circuito eléctrico, incluido el control de velocidad (si se usa) debe tener como mínimo 6 Amp nominales.

Dimensiones del ventilador

28.25 x 24.75 x 7.17 pulg. (71.8 x 62.9 x 18.2 cm)

ESPECIFICACIONES

MODELO	VOLTIOS	AMPERIOS	PCM	TAMAÑO DEL CONDUCTO
DEV900	120	5.7	900	10 pulg. (25.4 cm) de DIÁM.

PLANEACIÓN DE LA INSTALACIÓN

TODAS LAS INSTALACIONES

1. Ubique el ventilador de manera que la longitud de los conductos y el número de codos necesarios se mantengan al mínimo.
2. Donde sea posible, el ventilador se debe centrar entre los montantes de la pared o entre las vigas del techo.
3. Evite tubería, cables u otros conductos que puedan estar tendidos por la pared.

INSTALADOR: Entregue este manual al dueño de la casa DUEÑO DE LA CASA: Las instrucciones de uso y cuidado se encuentran en la página 12.

PREPARE EL LUGAR DE LA INSTALACIÓN

INSTALACIONES EN EL TECHO

1. Ubique el ventilador en la pendiente posterior del techo. Colóquelo en un área en la cual minimice la longitud del tramo de conducto. Esta área debe estar libre de obstáculos (cables de T.V., cables eléctricos, etc.). Si la parte superior del ventilador está al ras del pico del techo, no se verá desde la calle. Tome en cuenta esta ubicación aproximada mientras trabaja desde el ático.

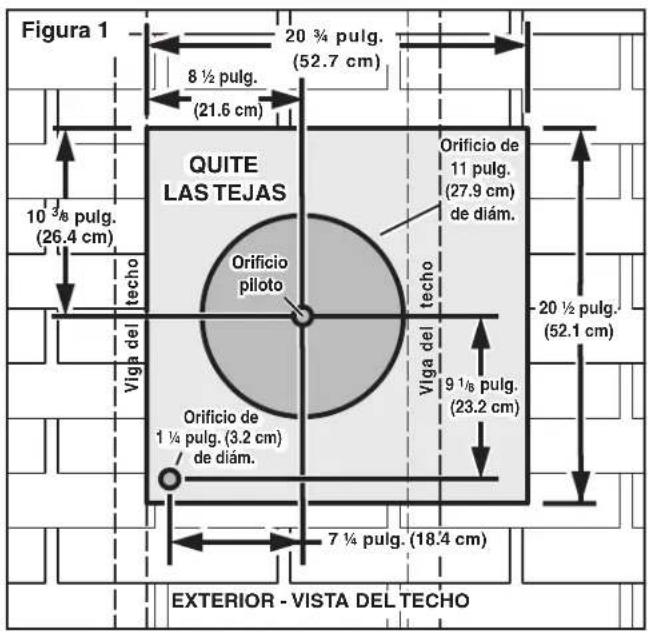

Figura 1 20 ¾ pulg. (52.7 cm) 8 ½ pulg. (21.6 cm) QUITE LASTEJAS Orificio piloto Orificio de 11 pulg. (27.9 cm) de diám. Viga del techo Viga del 9 ½ pulg. (23.2 cm) 20 ½ pulg. (52.1 cm) Orificio de 1 ½ pulg. (3.2 cm) / de diám. 7 ¼ pulg. (18.4 cm) EXTERIOR - VISTA DEL TECHO

Desde el interior del espacio del ático:

1. Haga un ORIFICIO PILOTO a través del techo, a una distancia de 8 ½ pulg. (21.6 cm) del borde interior de una VIGA DEL TECHO.

Desde el exterior, en el techo:

1. Mida y marque el rectángulo de 20 34 x 20 12 pulg. (52.7 x 52.1 cm). Corte y quite sólo las tejas que se encuentran dentro de este rectángulo.
2. Mida y marque el ORIFICIO de 11 pulg. (27.9 cm) y el ORIFICIO de 1 ¼ pulg. (3.2 cm) de DIÁMETRO. Haga estos orificios totalmente a través del techo.

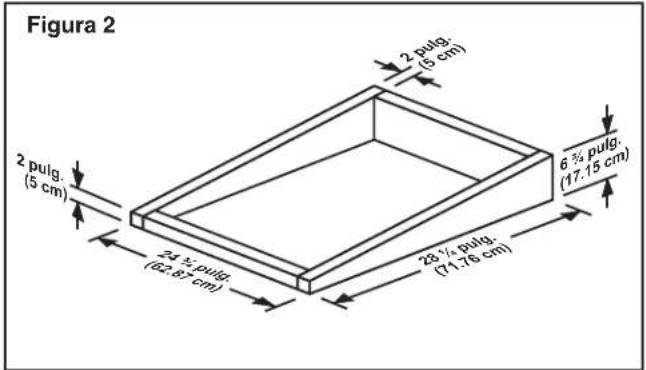

Figura 2 2 pulg. (5 cm) 2 pulg. (5 cm) 24 ½ pulg. (62.87 cm) 28 ½ pulg. (71.76 cm) 6 ¾ pulg. (17.15 cm)

1. Para instalar un ventilador sobre un techo plano, construya un bastidor para soportar el ventilador, con una pendiente mínima de 2/12. El extremo de descarga del ventilador debe apuntar en dirección contraria a los vientos dominantes.

PREPARE EL LUGAR DE LA INSTALACIÓN

INSTALACIONES EN LA PARED

1. Seleccione un lugar en la pared exterior. Asegúrese de que no haya montantes de la pared, tubería ni cables tendidos en el área de la abertura.

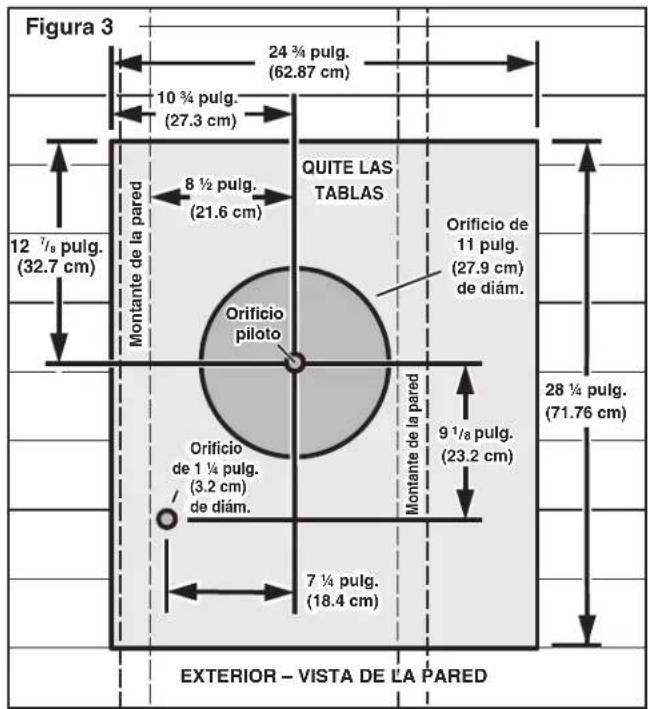

Figura 3 24 ¾ pulg. (62.87 cm) 10 ¾ pulg. (27.3 cm) 12 Ⅰ/₈ pulg. (32.7 cm) Montante de la pared 8 ½ pulg. (21.6 cm) QUITE LAS TABLAS Orificio piloto Orificio de 11 pulg. (27.9 cm) de diám. 9 Ⅰ/₈ pulg. (23.2 cm) Montante de la pared 7 ¼ pulg. (18.4 cm) 28 Ⅰ/₈ pulg. (71.76 cm) EXTERIOR - VISTA DE LA PARED

Desde el interior de la pared:

1. Haga un ORIFICIO PILOTO a través de la pared, a una distancia de 8 ½ pulg. (21.6 cm) del borde interior de un MONTANTE DE LA PARED.

Desde el exterior, en la pared:

1. Mida y marque el rectángulo de 25 x 29 ½ pulg. (63.5 x 74.9 cm). Corte y quite sólo las tablas que se encuentran dentro de este rectángulo.
2. Mida y marque el ORIFICIO de 11 pulg. (27.9 cm) y el ORIFICIO de 1 ¼ pulg. (3.2 cm) de DIÁMETRO. Haga estos orificios totalmente a través de la pared.

PREPARE EL VENTILADOR

TODAS LAS INSTALACIONES

1. Desempaque el conjunto del ventilador.
2. Quite la cubierta y los tornillos.
3. Quite y deseche el cartón de la rueda del ventilador.
4. Quite la cubierta de la caja de conexiones y los tornillos.
5. Coloque un conector de cables apropiado, aprobado por U.L., en el orificio que se encuentra en la parte posterior de la caja de conexiones.

INSTALE EL VENTILADOR

INSTALACIONES EN EL TECHO

1. Quite los clavos del techo de los 2/3 superiores de las tejas que se encuentran alrededor del área de corte y levante las tejas con cuidado para permitir que la hoja cubrejuntas posterior de la cubierta del ventilador se ajuste debajo de ellas.
2. Centre el anillo del ventilador en el orificio de 11 pulg. (27.9 cm), asegurándose de que el orificio del cableado eléctrico, de 1 ¼ pulg. (3.2 cm) de diámetro, quede alineado con el orificio de la caja de conexiones.
3. Monte el ventilador en el techo con los seis tornillos que se proporcionan. Los seis orificios del panel posterior deben quedar cubiertos, de otra manera la humedad que penetre en la cubierta del ventilador se puede filtrar al interior de la casa.
4. Utilizando un cemento para techo de buena calidad, selle todas las tejas alrededor de la cubierta y de la hoja cubrejuntas, así como alrededor de la cabeza de los tornillos de montaje.
5. Pase los cables eléctricos a través del orificio de la caja de conexiones y asegúrelos de acuerdo con los códigos locales.

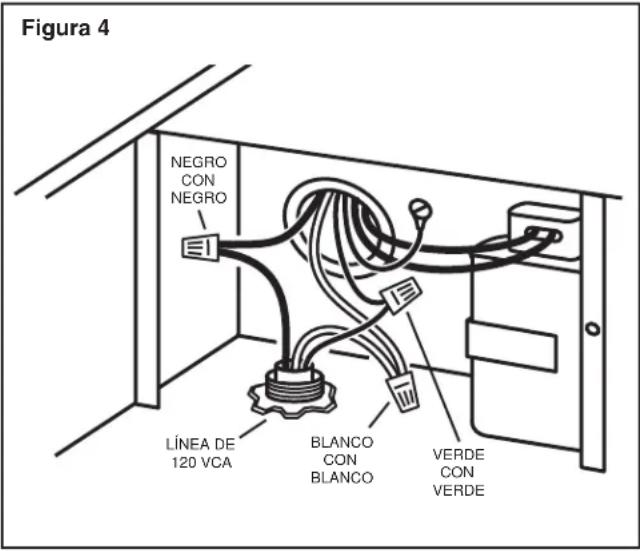

Figura 4 NEGRO CON NEGRO LÍNEA DE 120 VCA BLANCO CON BLANCO VERDE CON VERDE

1. Haga las conexiones eléctricas utilizando el conector adecuado para el tipo de cables que está usando. Conecte blanco con blanco, negro con negro y verde con verde o con el hilo desnudo. Consulte la figura 4.
2. Vuelva a colocar la cubierta de la caja de conexiones y los tornillos. No permita que los cables queden atrapados debajo de la cubierta.
3. Verifique el movimiento libre del regulador de tiro antes de instalar la cubierta y los tornillos.

INSTALE EL VENTILADOR

INSTALACIONES EN LA PARED

1. Coloque un reborde grande de material de calafateo en el lado posterior de la cubierta, a lo largo del borde externo.
2. Centre el anillo del ventilador en el orificio de 11 pulg. (27.9 cm), asegurándose de que el orificio del cableado eléctrico, de 1 ¼pulg. (3.2 cm) de diámetro, quede alineado con el orificio de la caja de conexiones.
3. Monte el ventilador en la pared con los seis tornillos que se proporcionan. Los seis orificios del panel posterior deben quedar cubiertos, de otra manera la humedad que penetre en la cubierta del ventilador se puede filtrar al interior de la casa.
4. Utilizando material de calafateo de buena calidad, selle alrededor de la cabeza de los tornillos de montaje.
5. Pase los cables eléctricos a través del orificio de la caja de conexiones y asegúrelos de acuerdo con los códigos locales.
6. Haga las conexiones eléctricas utilizando el conector adecuado para el tipo de cable que está usando. Conecte blanco con blanco, negro con negro y verde con verde o con el hilo desnudo. Consulte la figura 4.
7. Vuelva a colocar la cubierta de la caja de conexiones y los tornillos. No permita que los cables queden atrapados debajo de la cubierta.
8. Verifique el movimiento libre del regulador de tiro antes de instalar la cubierta y los tornillos.
9. Las bridas superior y lateral de la placa posterior se pueden cubrir con tiras de resguardo. No obstruya con la tira de adorno la abertura de la rejilla que se encuentra en la parte inferior. Si lo hace afectará adversamente el funcionamiento del ventilador.

INSTALE LA PLACA DE EMPALME

1. Tienda los conductos de acero redondos de 10 pulg. (25 cm) desde el ventilador exterior hasta el sitio de la instalación. Para un mejor rendimiento, use el tendido de tubería más recto posible y el menor número de codos. Ponga cinta en todas las uniones.
2. Tienda un cable eléctrico de 120 VCA desde el tablero de servicio y desde el ventilador remoto hasta el lugar de la instalación.
3. Quite la cubierta de la caja de cables. Quite los agujeros ciegos de la caja de cables. Pase 6 pulg. (15.2 cm) de cable eléctrico por las aberturas y conecte los cables a la caja de cables con los conectores apropiados.

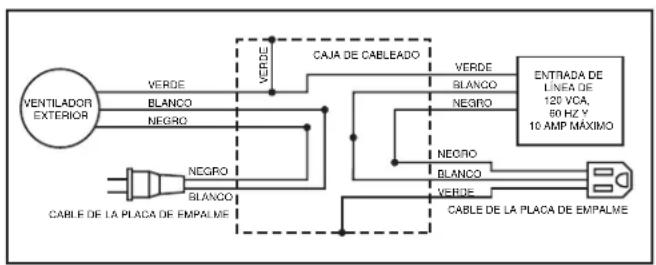


1. Conecte cable negro con negro, blanco con blanco y verde o desnudo al tornillo de puesta a tierra verde. Vuelva a colocar la cubierta de la caja.

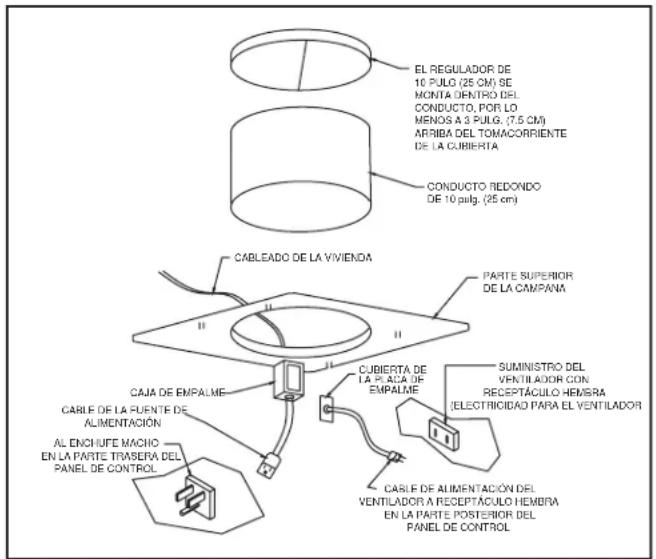

EL REGULADOR DE 10 PULO (25 CM) SE MONTA GENTRO DEL CONDUCTO, POR LO MENOS A 3 PULG. (7.5 CM) ARRIBA DEL TOMACORRIENTE DE LA CUBIERTA CONDUCTO REDONDO DE 10 pulg. (25 cm) CABLEADO DE LA VIVIENDA PARTE SUPERIOR DE LA CAMPAÑA CAJA DE EMPALME CUBIERTA DE LA PLADA DE EMPALME SUMINISTRO DEL VENTILADOR CON RECEPTÁCULO HEMBRA (ELECTRICIDAD PARA EL VENTILADOR) CARLE DE ALIMENTACIÓN DEL VENTILADOR A RECEPTÁCULO HEMBRA EN LA PARTE POSTERIOR DEL PANEL DE CONTROL CARLE DE LA FUENTE DE ALIMENTACIÓN AL ENCHUFE MACHO EN LA PARTE TRASERA DEL PANEL DE CONTROL

1. Conecte los conductos a la transición y pegue la unión con cinta.
2. Encienda la unidad y verifique el funcionamiento del ventilador.

VIKING RANGE□□00'

GREENWOOD MISSISSIPPI 38930 USA

USO Y CUIDADO

Desconecte el suministro eléctrico y bloquee el panel de servicio antes de limpiar o dar servicio a esta unidad.

LIMPIEZA

Quite la cubierta y aspire cuidadosamente el ventilador y el interior de la cubierta. Tenga cuidado de no doblar la rueda del ventilador ni dañarla de alguna otra manera.

LUBRICACIÓN DEL MOTOR

El motor está permanentemente lubricado. No lubrique ni desarme el motor.
