MANUAL DE USUARIO Familio 250L THERMOR
Descripción del aparato----26
Instalación del aparato----27
Conexión eléctrica 29
Puesta en funcionamiento----30
Mantenimiento doméstico 31
Mantenimiento por un profesional autorizado----32
Diagnóstico de averías de uso del profesional ----33
Esquema de conexión del calentador de agua para la intervención de un profesional 34
Servicio posventa 35
Ámbito de aplicación de la garantía----36
Condiciones de garantía----36
Recomendaciones sobre la correcta instalación y el uso del producto37
Consigna de seguridad----37

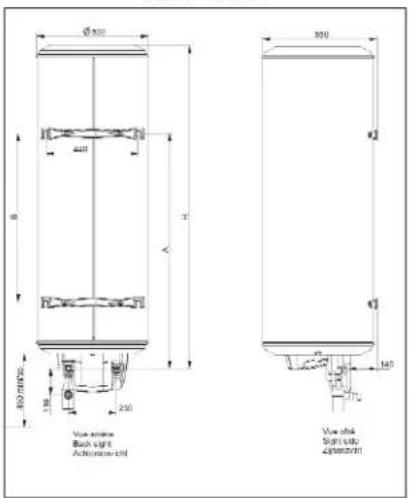

Características técnicas----38

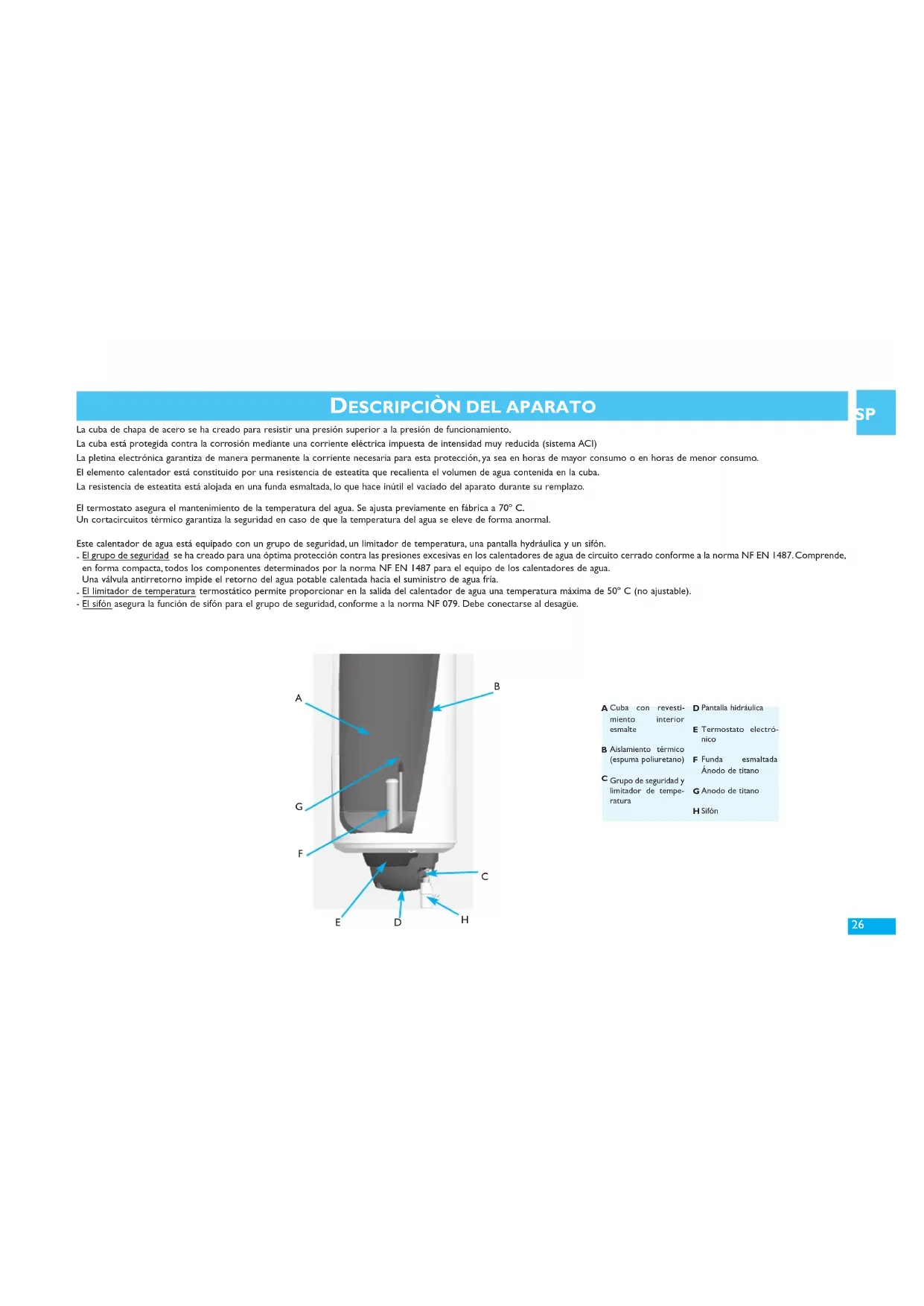

DESCRIPCIÓN DEL APARATO
SP
La cuba de chapa de acero se ha creado para resistir una presión superior a la presión de funcionamiento.
La cuba está protegida contra la corrosión mediante una corriente eléctrica impuesta de intensidad muy reducida (sistema ACI)
La pletina electrónica garantiza de manera permanente la corriente necesaria para esta protección, ya sea en horas de mayor consumo o en horas de menor consumo.
El elemento calentador está constituido por una resistencia de esteatita que recalienta el volumen de agua contenida en la cuba.
La resistencia de esteatita está alojada en una funda esmaltada, lo que hace inútil el vaciado del aparato durante su remplazo.
El termostato asegura el mantenimiento de la temperatura del agua. Se ajusta previamente en fábrica a 70° C.
Un cortacircuitos térmico garantiza la seguridad en caso de que la temperatura del agua se eleve de forma anormal.
Este calentador de agua está equipado con un grupo de seguridad, un limitador de temperatura, una pantalla hydráulica y un sifón.
- El grupo de seguridad se ha creado para una óptima protección contra las presiones excesivas en los calentadores de agua de circuito cerrado conforme a la norma NF EN 1487. Comprende,
en forma compacta, todos los componentes determinados por la norma NF EN 1487 para el equipo de los calentadores de agua.
Una válvula antirretorno impide el retorno del agua potable calentada hacia el suministro de agua fría.
El limitador de temperatura termostático permite proporcionar en la salida del calentador de agua una temperatura máxima de 50° C (no ajustable).
- El sifón asegura la función de sifón para el grupo de seguridad, conforme a la norma NF 079. Debe conectarse al desague.

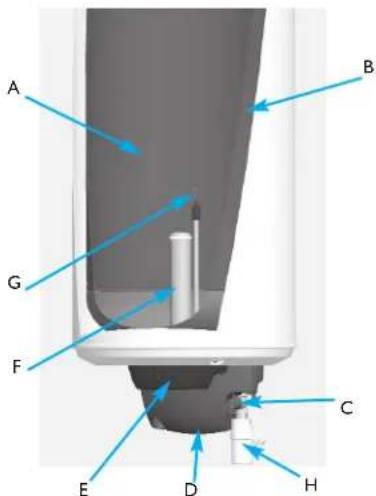

A Cuba con revesti- D Pantalla hidráulica
miento interior
esmalte E Termostato electró-
B Aislamiento térmico
(espuma poliuretano) F Funda esmaltada
C Grupo de seguridad y
limitador de tempe- G Anodo de titano
H Sifón
INSTALACIÓN DEL APARATO
Coloque el calentador de agua en un lugar protegido contra las heladas.
Colóquelo lo más cerca posible de los puntos de toma importantes.
Está prevista una instalación en el volumen habitable. Si se coloca fuera (bodega, garaje), calorifugue las tuberias.
La temperatura ambiente en torno al calentador de agua no debe superar 40° C de manera continua.
Asegúrese de que el elemento soporte (pared o suelo) y las fijaciones (clavijas, tornillos) son suficientes para recibir el peso del calentador de agua lleno de agua,
Disponga frente a cada equipo eléctrico un espacio suficiente de 500 mm para el mantenimiento periódico del elemento calentador.
Instale un recipiente de retención bajo el calentador de agua cuando éste se encuentre colocado en un techo falso, armazones o encima de lugares habitados. Es obligatoria una evacuación conectada al desagüe.
Las empuñaduras de prensión, integradas en los fondos de extremo, facilitan la manutención. Son posibles varias fijaciones en función de la naturaleza de la pared:
A) Paredes de poco grosor (tabique de placa de escayola): Vástagos roscados ∅ 10 mm que atraviesan la pared conectadas mediante perfiles o contraplacas.
B) Paredes gruesas duras (hormigón, piedra, ladrillo): Proceda al sellado de pernos ∅ 10 mm o a la perforación para recibir clavijas de tipo MOLY ∅ 10 mm.
Para estos dos tipos de pared, utilice el gálibo de fijación impreso en el cartón de embalaje, comprobando la distancia entre los ejes de perforación.
C) Los calentadores de agua de 100, 150-200 litros pueden colocarse sobre un tripode en los casos en que la pared no pueda soportar el peso del aparato. Es obligatoria una fijación del estribo superior. Utilice el tripode recomendado por el fabricante (solicitar como accesorio).
D) En el caso de los calentadores de agua de grandes capacidades (250 y 300 L), el tripode se entrega con el calentador de agua. La instalación tendrá que hacerse sobre un suelo plano.
Montaje sobre el trípode con I persona :
Instalación específica en el cuarto de baño:
El calentador de agua debe instalarse en el volumen 3 o sin volúmenes (NFC 15100).
Si las dimensiones del cuarto de baño no permiten desplazarlo en estos volúmenes, este aparato puede, no obstante, instalarse en el volumen 2 (prohibido en volúmenes 0 y 1)
SP
El calentador de agua deberá conectarse hidráulicamente conforme a la normativa y al reglamento vigente en el país donde se instale (para Francia, D.T.U. 60.1).
Boquillas en el aparato
Cada boquilla del bloque hidráulico es de latón con el extremo roscado en el paso del gas ∅ 20/27.
La llegada de agua fria y la salida de agua caliente están indicadas con una junta de colores azul y rojo respectivamente.
Conexiones a las boquillas
Para evitar la corrosión de la boquilla, la función dieléctrica está integrada en el bloque hidráulico, conforme a la NFC 15-100 (ya no es necesario el uso de una conexión dieléctrica).
La naturaleza de las tuberías puede ser rígida, generalmente de cobre (el acero negro está prohibido) o flexible (trenza de acero inoxidable flexible).
La estanqueidad debe efectuarse en la instalación en las boquillas, incluido el caso de uso de tubos PER.
El sifón debe estar conectada a una evacuación de aguas sucias.
Un depósito de expansión puede instalarse (véase esquema).
La presión del suministro de agua fría es, por lo general, inferior a 5 bars.
Si éste no fuese el caso, tenga preparado un reductor de presión de 3 bars que se colocará de manera imperativa en la llegada de agua fría general del compartimento, tras el contador
La temperatura del agua entrante en el calentador de agua (D) debe ser inferior a 50° C (preste atención a los montajes en serie).
A Tuercas de picado
E Evacuación hacia el desagüe
B Limitador de temperatura
F Pantalla hidráulica
C Salida agua caliente (limitada a 50° C, roja)
D Llegada de agua fría (azul)
G Grupo de seguridad
H Sifón
Depósito de expansión
Nuestros aparatos son conformes con las normas vigentes y, por consiguiente, disponen de todas las condiciones de
seguridad. La conexión eléctrica deberá ser conforme con las normas de instalación NF C 15-100, así como con las recomendaciones vigentes en el país donde se instale el calentador de agua (Etiqueta, etc.).
La instalación consta de:
Un disyuntor omnipolar con apertura de contactos de al menos 3 mm.
Una conexión de cables rígidos de sección mínima 3 x 2,5 mm2 monofase (fase, neutro, tierra) o 4 x 2,5 mm2 trifase (3 fases + tierra).
El conductor de tierra se indicará con los colores verde/amarillo.
El generador electrónico del calentador de agua con “ánodo de corriente impuesta” se ha creado para una alimentación de un mínimo de 8 h. al día, entrecortadas o no.
Asegúrese de que la instalación respeta esta alimentación. En caso de una duración inferior, no se aplicarán las condiciones de garantía.
Procedimiento de conexión
Tras haber destornillado el tornillo de fijación, retire la tapa de protección en el interior de la cual figura el esquema de conexión eléctrica.
Este calentador de agua está previamente cableado a 230V \~ monofase. Para el calentador de 400V \~ trifase, debe remplazar la pletina monofásica de origen por un kit trifásico de 400V\~ (disponible como accesorio).
El procedimiento de instalación de este kit se detalla en el manual adjunto al kit.
Conecte los extremos del cable al termostato, a los bornes de tornillos previstos al efecto (no es necesario desmontar el termostato).
Conecte el cable de tierra verde/amarillo al borne indicado, en la puerta del calentador de agua.
Vuelva a montar la tapa tras haber comprobado el ajuste correcto de los bornes de conexión.
Atornille el tornillo de fijación.
Recomendaciones
Prevea longitudes de cable adaptadas con el fin de evitar el contacto con los elementos calentadores.
Está prohibida la conexión directa a una toma de corriente.
Por razones de seguridad, es imperativa la conexión a tierra.
Antes de conectar definitivamente el aparato, compruebe que está lleno de agua. Si no es el caso, por motivos de seguridad no podrá efectuarse la alimentación eléctrica de la resistencia (Anticalentamiento en seco).
Queda formalmente prohibida la conexión directa a las resistencias (sin pasar por el termostato), esto es peligroso, ya que la temperatura del agua no se podría controlar.
Llenar el calentador de agua
- Abra uno o varios grifos de agua caliente (fregadero, ducha...).
- Abra el grifo de agua fria situado en el grupo de seguridad (ver esquema).
- Una vez que haya fluido el agua caliente en los grifos, ciérrelos, el calentador estará lleno de agua.
- Compruebe la estanqueidad de la conexión a las boquillas.
- Compruebe la conexión a las aguas sucias.
- Compruebe el buen funcionamiento de los órganos hidráulicos manipulando el grifo de vaciado del grupo de seguridad, con el objetivo de eliminar posibles desechos.
Comprobación del buen funcionamiento
- Encienda el aparato.
- Si el panel eléctrico está equipado con un relé de servomecanismo en las horas de menor consumo (tarifa reducida por la noche), desplace el interruptor a la posición "marcha forzada" o
"I". Tras un intervalo de tiempo de 15 a 30 minutos, el agua puede chorrear gota a gota por el orificio de vaciado del grupo de seguridad en el sifón. Este último debe estar conectado a una evacuación de aguas sucias. Este fenómeno es completamente normal; se trata de la dilatación del agua debida al calentamiento. En consecuencia, la válvula de seguridad dejará escapar cierta cantidad de agua con el objetivo de que la presión interna en la cuba no supere los 7 bars. Este flujo puede representar del 2 al 3 % de la capacidad del balón durante el calentamiento completo. -
Compruebe de nuevo la estanqueidad de las conexiones. Una vez que haya concluido la comprobación, desplace el interruptor a la posición "automática".
Hay un indicador luminoso situado sobre la tapa eléctrica.Asegura 3 funciones; -
Si está verde: el sistema ACI está funcionando bien, el calentador de agua está protegido contra la corrosión.
- Cuando pasa a naranja: el elemento de calentamiento del calentador de agua está funcionando. El agua se está calentando (El ACI funciona también durante esta fase de calentamiento).
- Si el indicador está apagado: el calentador de agua no está funcionando correctamente. Póngase en contacto con su instalador (consultar el apartado Diagnóstico de averías de uso del profesional).
Transcurridos alrededor de 15 min después de la puesta en tensión del calentador de agua, controle el indicador situado en la tapa.
Este indicador de control debe estar encendido de manera permanente (24 h./24).
NOTA: Durante el calentamiento y en función de la calidad del agua, el calentador de agua puede emitir un ligero ruido parecido al de un hervidor. Este ruido es normal y no implica ningún defecto del aparato.
Un calentador de agua precisa poco mantenimiento doméstico por parte del usuario: manipule el grupo de seguridad y la llave de paso 1 vez al mes, compruebe el goteo.
Compruebe de manera periódica el funcionamiento del indicador. En caso de que se detenga, póngase en contacto con el instalador que le orientará.
En caso de anomalías, ausencia de calentamiento o desprendimiento de vapor en el trasiego, corte la alimentación eléctrica y avise a su instalador.
Para las regiones en las que el agua sea muy caliza (Th>20°F), se recomienda tratarla. Con un ablandador, la dureza del agua debe ser superior a 12° F. El ablandador no conlleva la derogación de nuestra garantía, con la condición de que éste esté autorizado por el CSTB en Francia y se ajuste a las reglas del arte, se compruebe y se haga su mantenimiento con asiduidad.
- Decreto N° 2001-1220 de 20 de diciembre de 2001 y circular DGS/SD 7A.
- Decreto N° 2002-571 del 25 de noviembre de 2002.
- Conforme a DTU 60,1.
MANTENIMIENTO POR PARTE DE UN PROFESIONAL AUTORIZADO
SP
Para conservar las prestaciones de su aparato durante muchos años, es necesario que un profesional realice un control de los equipos cada dos años (cada año en las instalaciones en las que el agua sea de mala calidad o se desconozca su calidad), según el procedimiento siguiente:
- Corte la alimentación eléctrica del aparato (protección).
- Retirar la pantalla hidráulica
- Destornille la tapa del termostato.
- Desconecte los cables de los bornes del termostato.
- Vacie la cuba: → cierre el grifo de agua fría del grupo de seguridad.
→ abra un grifo de agua caliente.
→ coloque la válvula del grupo de seguridad en posición de vaciado.
- Una vez que haya concluido el vaciado, retire el termostato y su soporte plástico, tras haber desconectado los diferentes haces.
- Desmonte el conjunto calentador.
- Retire el sarro que se haya depositado en forma de lodo o de láminas en el fondo de la cuba y limpie con cuidado las fundas de los elementos calentadores y del termostato. No arañar ni rasgar el sarro adherido a las paredes, podría deteriorarse el revestimiento.
- El ánodo es de titano y no precisa ningún mantenimiento.
- Vuelva a montar el conjunto calentador utilizando una junta nueva y apretando razonable y progresivamente las tuercas (ajuste cruzado). Vuelva a montar el termostato y conéctelo.
- Vuelva a montar la pantalla hidráulica.
- Rellene el calentador de agua dejando abierto un grifo de agua caliente, la llegada de agua indica que el calentador de agua está lleno.
- Compruebe su estanqueidad a nivel de la junta y justo a continuación coloque el termostato y su soporte y vuelva a conectar la alimentación eléctrica.
- Controle de nuevo al día siguiente la buena estanqueidad a nivel de la junta y, en caso necesario, vuelva a apretar ligeramente las tuercas.
Mantenimiento del limitador de temperatura:
- Se aconseja comprobar el estado de funcionamiento del limitador de temperatura cada 2 años.
- Con ayuda de un termómetro, mida la temperatura del agua caliente del grifo más cercano al calentador de agua: debe ser igual a 50° C.
- El limitador de temperatura no puede desmontarse. No intente desmontarlo. En caso de avería, cámbielo.
- Este limitador es una válvula de seguridad. Se aconseja cambiarla cada 5 años como máximo.
Mantenimiento del filtro
| AVERÍA CONSTATADA | CAUSA POSIBLE | DIAGNÓSTICO Y REPARACIÓN |
| Ausencia de agua caliente | Este calentador de agua está equipado con una función anticalentamiento en seco: si el calentador de agua no se llena de agua, se activa el anti-calentamiento en seco e impide la alimentación eléctrica del elemento calentador. | Compruebe que el calentador de agua esté correc-tamente lleno abriendo un grifo de agua caliente. Compruebe la conexión del conector y del cable de masa. |
| Ausencia de calentamientoAusencia de agua caliente | Ausencia de alimentación eléctrica del calentador de agua: contactor día/noche fuera de servicio, fusible, etc. | Ponga la marcha forzada y compruebe la presencia de tensión en la regleta de terminales de alimenta-ción del termostato electrónico. |
| Élemento calentador o su cableado fuera de servi-cio. | Compruebe la presencia de tensión en el conector del elemento calentador entre los cables azules y rojos. | |
| Circuito abierto: cableado mal conectado o cor-tado. | Examen visual de la conexión del cableado. | |
| Agua insuficientemente caliente* | Duración de alimentación eléctrica del calentador de agua insuficiente: contactor día/noche fuera de servicio... | Compruebe el buen funcionamiento del contactor día/noche. |
| Élemento calentador o su cableado parcialmente fuera de servicio. | Compruebe las 3 resistencias de la bujía en el conector del haz, así como el buen estado del haz. | |
| Indicador siempre apagado | Cortocircuito en cableado: sin protección. | Indicador siempre apagado: póngase en contacto con el Servicio Posventa. |
| En los casos de una alimentación eléctrica en horas de mayor consumo/horas de menor consumo: indicador apagado durante los periodos de horas de mayor consumo | Accumulador fuera de servicioNota: el acumulador es reciclable y no debe tirarse. | Indicador apagado durante los periodos en que el calentador de agua no está alimentado electrónica-mente: cambie el acumulador. |
| Otras disfunciones | Póngase en contacto con el servicio posventa para cualquier disfunción. Los datos de contacto figuran en la última página del manual. | |
| Poco caudal en el grifo de agua caliente | Filtro atascado | Limpie el filtro (ver capítulo sobre mantenimiento) |
| Pérdida de agua en el grupo de seguridad | Válvula de seguridad dañada o atascada Cambie el | grupo de seguridad |
| Temperatura de agua inestable en el grifo | Limitador de temperatura atascado Cambie el lima-cador de temperatura. | |
Las operaciones de mantenimiento y reparación debe realizarlas exclusivamente un profesional autorizado..
No alimentar en ningún caso electrónica y directamente el elemento calentador.
* Este producto suministra agua a 50° C con el fin de garantizar la seguridad del usuario (ausencia de quemaduras). En cambio, esto puede provocar modificaciones en los hábitos domésticos.

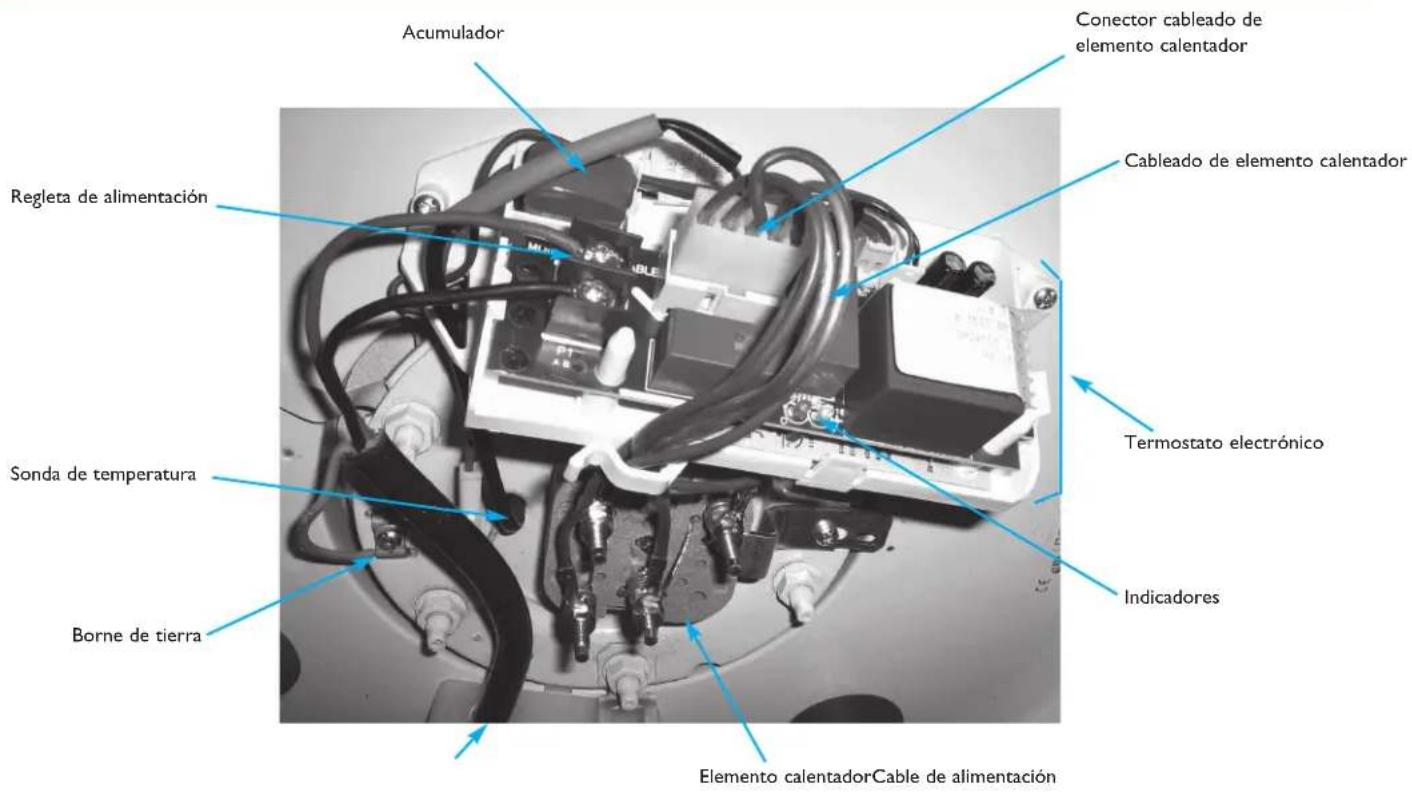

ÉSQUEMA DE CONEXI ÓN DEL CALENTADOR DE AGUA PARA LA INTERVENCIÓN UN PROFESIONAL
SP
Las piezas del calentador de agua que pueden remplazarse son las siguientes (consúltenos en caso de que precise piezas especiales):
La junta de brida
El conjunto termostato electrónico
- El elemento calentador (resistencia de esteatita)
- El cuerpo calentador para la resistencia de esteatita
El grupo de seguridad
- El limitador de temperatura
- Los filtros del limitador
La pantalla hidráulica
La sonda de regulación
El acumulador
Cualquier intervención en las partes eléctricas debe realizarla un especialista.
Utilice únicamente las piezas de repuesto aconsejadas por el fabricante. Para cualquier pedido, precise el tipo exacto de calentador de agua, su capacidad, el tipo de equipo trifásico o monofásico y su fecha de fabricación. Todas estas indicaciones aparecen en la placa de características del aparato, pegada cerca del equipo eléctrico.
RECOMENDACIONES APROBADAS POR LA AGRUPACION INTERPROFESIONAL DE APARATOS ELECTRODOMESTICOS (GIFAM) SOBRE LA CORRECTA INSTALACIÓN Y EL USO DEL PRODUCTO
Riesgos mecánicos:
- Manutención:
- La manutención y la instalación del aparato deben adaptarse al peso y a las dimensiones del mismo.
- Emplazamiento:
- El aparato debe situarse en un lugar protegido contra la intemperie y las heladas.
- Colocación:
- El aparato debe colocarse según las prescripciones del fabricante.
• Fijación: - El soporte y los dispositivos de fijación deben poder sostener, al menos, el peso del aparato lleno de agua. Deben utilizarse todos los puntos de fijación previstos por el fabricante.
Riesgos eléctricos:
- Conexión:
- Efectuar las conexiones respetando los esquemas y las prescripciones del fabricante. No neutralizar el termostato (conexión directa prohibida).
- Para evitar cualquier recalentamiento del cable de alimentación, respetar el tipo y la sección de cable recomendados en el manual de instalación. Respetar el reglamento en vigor en cualquier caso.
- Asegurarse de la existencia de una protección eléctrica del aparato y del usuario en la parte superior (por ejemplo, en Francia, existe un disyuntor diferencial de 30 mA).
- Comprobar el buen ajuste de las conexiones.
- Conectar imperativamente el aparato a una buena conexión de tierra.
- Asegurarse de que las partes en tensión permanecen inaccesibles (presencia de tapas en su estado de origen). Los pasos de cables deben adaptarse a los diámetros de éstos.
Este aparato es conforme con la directiva 2004/108/CEE relativa a la compatibilidad electromagnética y con la directiva 2006/95/CEE relative a la baja tensión.
Riesgos hidráulicos:
- Presión:
Los aparatos deben utilizarse en la gama de presiones para las que han sido creados.
- Conexión, evacuación:
- No obturar el orificio de salida de la válvula. Conectar la evacuación de la válvula a las aguas sucias.
- No invertir las conexiones de agua caliente, agua fría.
- Comprobar la ausencia de fugas.
- Usos:
- Naturaleza del producto:
Este aparato está destinado exclusivamente a calentar agua sanitaria. - Usos anormales:
En caso de anomalía de funcionamiento, acudir a un profesional.
No ponga en tensión el aparato vacío.
• Quemaduras, bacterias:
Por razones sanitarias, el agua caliente debe almacenarse a una temperatura elevada. Esta temperatura puede provocar quemaduras.
Tomar las precauciones de uso necesarias (grifos mezcladores...) para evitar accidentes en los puntos de toma. En caso de que no se use el aparato de forma prolongada, evacuar la capacidad nominal de agua antes del primer uso.
Mantenimiento:
- Asegurarse periódicamente del buen funcionamiento del órgano de seguridad hidráulica según las recomendaciones del fabricante.
Cualquier intervención deberá realizarse con el aparato apagado.
Transformación:
_ Queda prohibida cualquier modificación del aparato. Todo cambio de componentes debe efectuarlo un profesional con las piezas adaptadas.
Fin de vida:
Antes de desmontar el aparato, apagarlo y proceder a su vaciado.
No incinerar el aparato.
CONSIGNA DE SEGURIDAD
Este aparato no está previsto para que lo usen personas (incluidos niños) cuyas capacidades físicas, sensoriales o mentales estén reducidas, o personas que carezcan de experiencia o conocimientos, salvo si han podido recibir, por parte de una persona responsable de su seguridad, vigilancia o instrucciones previas relativas al uso del aparato.
Es conveniente vigilar a los niños para asegurarse de que no jueguen con el aparato.
CARACTERÍSTICAS TÉCNICAS
| Capacidad (L) | Resistencia | Potencia (W) | Dimensiones / (mm) | Tiempo de calentamiento real * | QPR (consumo manteni- miento) ** | V40 (cantidad de agua caliente a 40°C) | Peso en vacío (Kg)Weight without water (Kg) | |||||
| o H | A B C D | |||||||||||
| 100 | Esteatica | 1200 | 508 | 925 810 --- | 5h37 | 1,30 | 1,87 | 33 | ||||
| 150 | 1800 | 530 | 1165 1050 800 - | 5h20 | 1,50 | 1,96 | 42 | |||||
| 200 | 2200 | 1480 1050 800 - | 5h50 | 1,79 | 1,91 | 51 | ||||||
| 250 | 3000 | 570 | 1565 1525 - 1845 | 1795 | 5h20 | 2,06 | 1,92 | 63 | ||||
| 300 | 3000 | 1810 1770 - 2090 | 2040 | 6h35 | 2,36 | 1,89 | 70 | |||||
Tensión (V): 230 V monofase (transformable en 400 V trifase con el kit o 230 V trifase con el kit adaptado).
* Tiempo de calentamiento real para el recalentamiento de la cuba según los criterios normativos.
**Consumo de mantenimiento en KWh por 24 h. según los criterios normativos.
100, 150 - 200 litros
A Cuba com revestimento interior de esmalte
B Isolamento térmico (espuma poliuretano)
C Grupo de segurança e limitador de temperatura
Nunca alimentar eléctrica e directamente o elemento aquecedor.
