Características técnicas	Horno empotrado WHIRLPOOL W7 OM5 4S H, capacidad de 73 litros, clase energética A+, 8 modos de cocción, pantalla táctil, función vapor.
Uso	Facilidad de uso gracias a un panel de control intuitivo, programas automáticos para diferentes tipos de platos, precalentamiento rápido.
Mantenimiento y reparación	Limpieza por pirólisis, sistema de limpieza fácil, posibilidad de reemplazar piezas fácilmente gracias a un acceso directo.
Seguridad	Sistema de bloqueo de seguridad, puerta fría, protección contra sobrecalentamiento, apagado automático en caso de problema.
Información general	Dimensiones: 59.5 x 59.5 x 56.4 cm, peso: 36 kg, garantía de 2 años, color acero inoxidable, instalación empotrada.

Preguntas frecuentes - W7 OM5 4S H WHIRLPOOL

¿Cómo precalentar el horno WHIRLPOOL W7 OM5 4S H?

Para precalentar el horno, gire el botón de selección de modo a la función de cocción deseada y ajuste la temperatura deseada. Luego presione el botón de inicio.

El horno no calienta, ¿qué hacer?

Verifique que el horno esté correctamente enchufado y que la toma funcione. También asegúrese de que el selector de temperatura esté configurado correctamente. Si el problema persiste, contacte al servicio al cliente.

¿Cómo limpiar el interior del horno?

Use un limpiador de hornos adecuado y un paño suave. Evite productos abrasivos que puedan rayar las superficies. Para limpieza a vapor, active la función de limpieza si está disponible.

¿Qué accesorios son compatibles con el horno WHIRLPOOL W7 OM5 4S H?

El horno es compatible con bandejas, rejillas y platos estándar para horno. Consulte el manual para recomendaciones específicas sobre accesorios.

¿Cómo usar la función de cocción al vapor?

Llene el depósito de agua según las indicaciones del manual. Seleccione el modo de cocción al vapor y ajuste la duración. Presione el botón de inicio para comenzar.

El horno emite un ruido extraño, ¿qué hacer?

Un ruido ligero puede ser normal durante el funcionamiento. Sin embargo, si el ruido es fuerte o inusual, verifique que nada bloquee el ventilador. Si el problema persiste, contacte a un técnico.

¿Cómo ajustar la hora en el horno?

Acceda al menú de ajustes presionando el botón 'Menú'. Seleccione 'Reloj' y use los botones '+' y '-' para ajustar la hora. Confirme presionando 'OK'.

¿Cómo desactivar la función de bloqueo para niños?

Para desactivar el bloqueo para niños, mantenga presionado el botón de bloqueo durante aproximadamente 3 segundos hasta que el símbolo de bloqueo se apague.

¿Qué hacer si la pantalla del horno permanece negra?

Verifique si el horno está correctamente alimentado. Si la alimentación es correcta y la pantalla permanece negra, reinicie el dispositivo desconectándolo durante unos minutos y luego volviéndolo a conectar.

MANUAL DE USUARIO W7 OM5 4S H WHIRLPOOL

GRILLES COULISSANTES *

Si desea recibir asistencia y soporte adicionales, registre su producto en www.whirlpool.eu/register

Puede descargarse las Instrucciones de seguridad y la Guía de uso y cuidado en nuestra página web docs.whirlpool.eu y siguiendo las instrucciones del dorso de este documento.

Antes de usar el aparato, lea atentamente las instrucciones de seguridad.

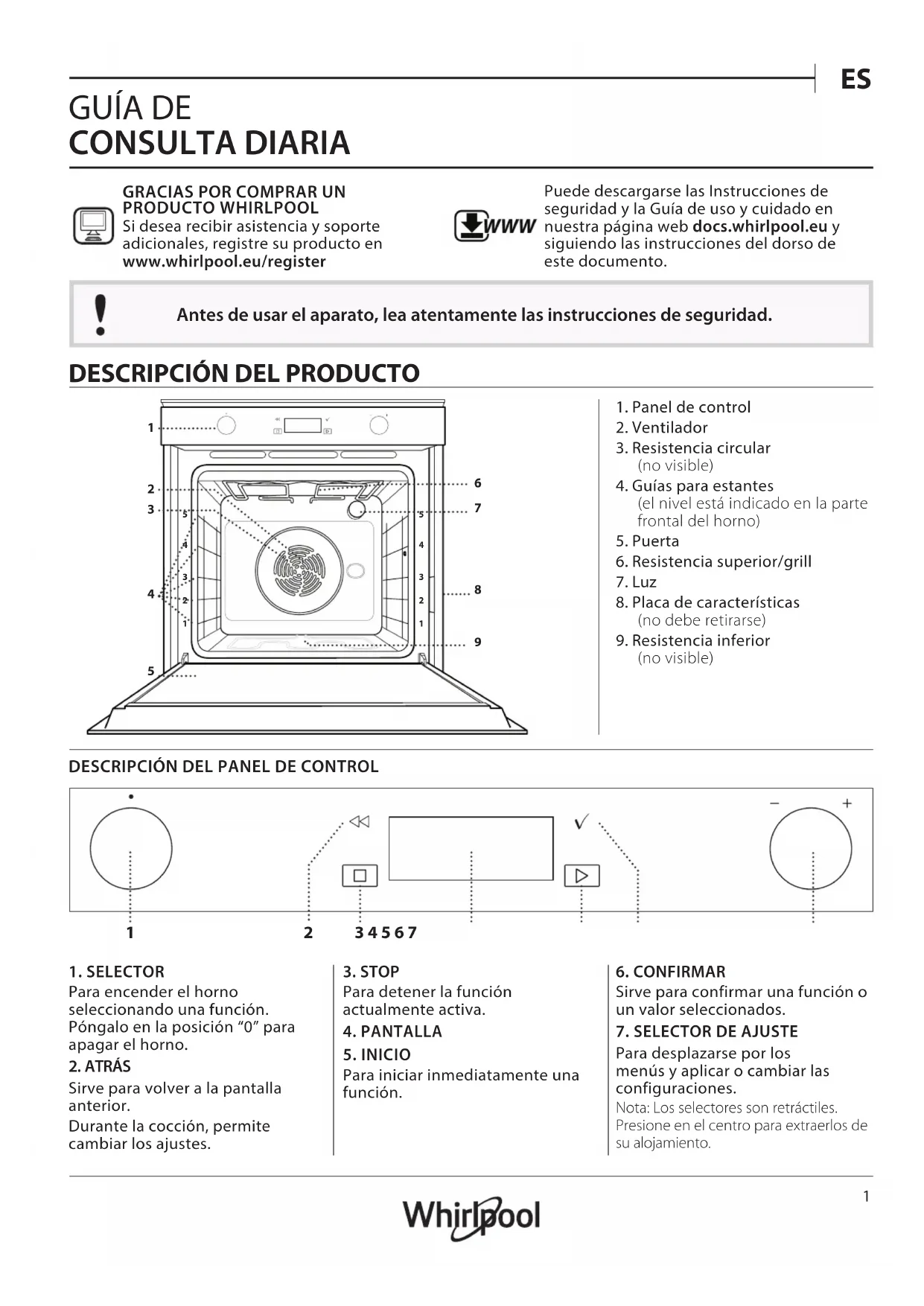

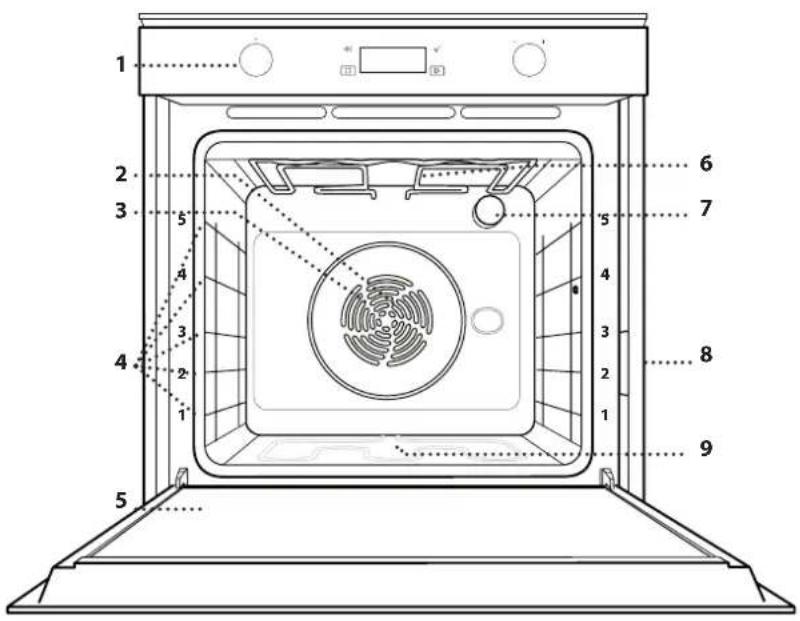

DESCRIPCIÓN DEL PRODUCTO

1 2 3 4 5 6 7 8 9 1 2 3 4 5

1. Panel de control
2. Ventilador
3. Resistencia circular (no visible)
4. Guías para estantes (el nivel está indicado en la parte frontal del horno)
5. Puerta
6. Resistencia superior/grill
7. Luz
8. Placa de características (no debe retirarse)
9. Resistencia inferior (no visible)

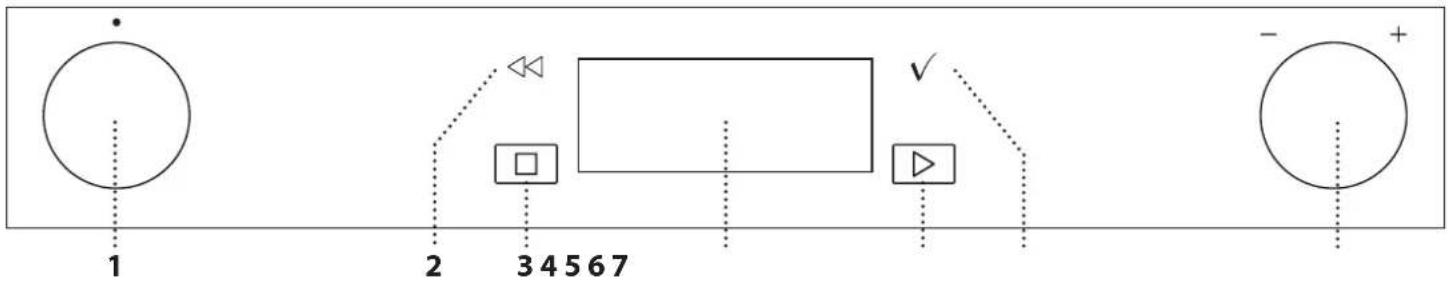

DESCRIPCIÓN DEL PANEL DE CONTROL

1 2 34567 ✓ - + +

1. SELECTOR

Para encender el horno

seleccionando una función.

Póngalo en la posición "0" para apagar el horno.

2. ATRÁS

Sirve para volver a la pantalla anterior.

Durante la cocción, permite cambiar los ajustes.

3. STOP

Para detener la función actualmente activa.

4. PANTALLA

5. INICIO

Para iniciar inmediatamente una función.

6. CONFIRMAR

Sirve para confirmar una función o un valor seleccionados.

7. SELECTOR DE AJUSTE

Para desplazarse por los menús y aplicar o cambiar las configuraciones.

Nota: Los selectores son retráctiles. Presione en el centro para extraerlos de su alojamiento.

ACCESORIOS

REJILLA

Para cocinar alimentos o como soporte de cazuelas, moldes de tartas y otros recipientes de cocción aptos para horno

GRASERA

Para utilizar como bandeja de horno para cocinar carne, pescado, verduras, focaccia, etc. o para recoger los jugos de la cocción debajo de la rejilla.

BANDEJA PASTELERA

Se utiliza para pan y pasteles, pero también para asados, pescado en papillote, etc.

GUÍAS DESLIZANTES *

Para facilitar la inserción y extracción de accesorios.

* Disponible en determinados modelos solamente

El número y el tipo de accesorios puede variar dependiendo del modelo comprado.

Se pueden adquirir otros accesorios por separado en el Servicio Postventa.

INTRODUCCIÓN DE LA REJILLA Y OTROS ACCESORIOS

Introduzca la rejilla horizontalmente deslizándola a través de las guías y asegúrese de que el lado con el borde en relieve queda mirando hacia arriba.

Otros accesorios, como la grasera y la bandeja pastelera, se introducen horizontalmente igual que la rejilla.

CÓMO EXTRAER Y VOLVER A COLOCAR LAS GUÍAS PARA ESTANTES

• Para extraer las guías para estantes, levántelas y saque la parte inferior con cuidado de su alojamiento: Ahora puede extraer las guías.
• Para volver a colocar las guías para estantes, primero colóquelas en su alojamiento superior. Manteniéndolas en alto, deslícelas en el compartimento de cocción, y luego bájelas hasta colocarlas en el alojamiento inferior.

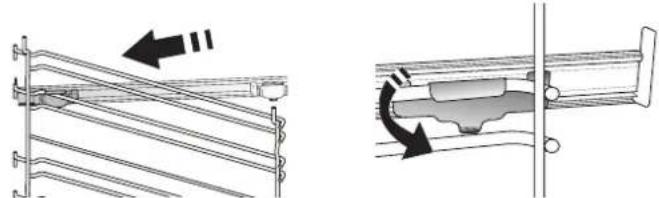

MONTAJE DE LAS GUÍAS DESLIZANTES (SI PROCEDE)

Extraiga las guías para los estantes del horno y quite el plástico de protección de las guías deslizantes.

Fije el cierre superior de la corredera a la guía para los estantes y deslícela hasta el tope. Baje el otro clip a su posición. Para fijar la guía, empuje la parte inferior del cierre contra la guía para estantes. Asegúrese de que las guías se pueden mover libremente. Repita estos pasos en la otra guía para estantes del mismo nivel.

Nota: Las guías deslizantes se pueden montar en cualquier nivel.

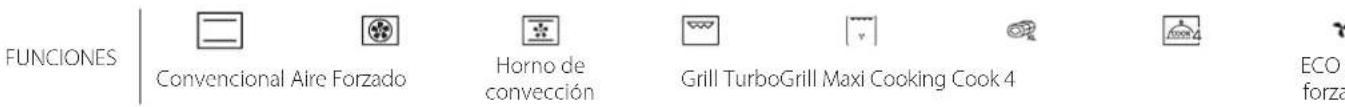

FUNCIONES

OFF

Para apagar el horno.

6^th SENSE

Permiten una cocción completamente automática para todo tipo de platos (Lasaña, Carne, Pescado, Verduras, Tartas y pasteles dulces, Tartas saladas, Pan o Pizza).

Para sacar el máximo rendimiento a esta función, siga las indicaciones de la tabla de cocción correspondiente.

CONVENCIONAL

Para cocinar cualquier tipo de alimento en un nivel.

AIRE FORZADO

Para cocinar diferentes tipos de alimentos que

requieran la misma temperatura de cocción en diferentes estantes (máximo tres) al mismo tiempo. Esta función puede utilizarse para cocinar diferentes alimentos sin que se mezclen los olores.

FUNCIONES DE COOK 4

Para cocinar diferentes tipos de alimentos que

requieran la misma temperatura de cocción en cuatro estantes distintos al mismo tiempo. Esta función puede utilizarse para hornear galletas, tartas, pizzas redondas (también congeladas) y para preparar un menú completo. Siga la tabla de cocción para obtener los mejores resultados.

GRILL

Para asar filetes, pinchos morunos y salchichas,

cocinar verduras gratinadas o tostar pan. Cuando ase carne, le recomendamos colocar la grasera debajo para recoger los jugos de la cocción: Coloque la bandeja en cualquiera de los niveles debajo de la rejilla y añada 500 ml de agua potable.

• TURBO GRILL

Para asar grandes piezas de carne (pierna de cordero, roast beef, pollo). Le recomendamos utilizar la grasera para recoger los jugos de la cocción: Coloque el recipiente en cualquiera de los niveles debajo de la rejilla y añada 500 ml de agua potable. El asador giratorio (si lo hay) puede utilizarse con esta función.

HORNO CONVECC.

Para cocinar carne, hornear tartas con relleno o asar verduras rellenas en un único estante. Esta función utiliza una circulación del aire suave e intermitente para que los alimentos no se sequen en exceso.

FUNCIONES ESPECIALES

- PRECALEN. RÁPIDO

Para precalentar el horno rápidamente. Una vez finalizado el precalentamiento, el horno utilizará automáticamente la función «Convencional». Espere a que termine el precalentamiento antes de introducir los alimentos en el horno.

• HORNEAR CONG.

Esta función selecciona automáticamente la temperatura y el modo de cocción ideal para 5 tipos

diferentes de alimentos congelados preparados. No es necesario precalentar el horno.

• MAXI COOKING

Para cocinar piezas de carne de gran tamaño (más de 2,5 kg). Se recomienda dar la vuelta a la carne durante la cocción para obtener un gratinado homogéneo por ambos lados. Se recomienda untar la carne periódicamente con su propio jugo para que no se seque en exceso.

• FERMENTAR MASA

Para optimizar la fermentación de masas dulces o saladas. Para garantizar la calidad del leudado, no active la función si el horno está caliente después de un ciclo de cocción.

• DESCONGELANDO

Para acelerar la descongelación de los alimentos. Se recomienda colocar los alimentos en el estante central. Además, se recomienda dejar los alimentos en su envase para evitar que se sequen por fuera.

• MANT. CALIENTE

Para mantener calientes y crujientes los alimentos recién cocinados.

• ECO AIRE FORZADO

Para cocinar piezas de carne asadas con relleno y filetes de carne en un solo estante. Para evitar que los alimentos se resequen, el aire circula de manera suave e intermitente. Cuando se utiliza esta función ECO, la luz permanece apagada durante la cocción. Para utilizar el ciclo ECO y optimizar el consumo de energía, la puerta del horno no se debe abrir hasta que termine la cocción.

SMARTCLEAN

La acción del vapor liberado durante este ciclo especial de limpieza a baja temperatura permite eliminar la suciedad y los residuos de alimentos con facilidad. Vierta 200 ml de agua potable en el fondo del horno y active la función únicamente cuando el horno esté frío.

AJUSTES

Para establecer los ajustes del horno.

Cuando el modo «ECO» está activado, se reduce el brillo de la pantalla para ahorrar energía y la luz se apaga al cabo de 1 minuto. Se volverá a activar automáticamente al pulsar cualquier botón.

Cuando «DEMO» está establecido en «On», todos los mandos están activos y los menús disponibles, pero el horno no se calienta. Para desactivar este modo, acceda a «DEMO» desde el menú de «AJUSTES» y seleccione «Off».

Si selecciona «RES. AJUSTE FAB.», el producto se apagará y después volverá a su puesta en marcha por primera vez. Se borrarán todos los ajustes.

FAVORITOS

Para recuperar la lista de las 10 funciones favoritas.

PRIMER USO

1. SELECCIONE EL IDIOMA

La primera vez que encienda el aparato, tendrá que seleccionar el idioma y ajustar la hora: La pantalla mostrará «English».

ENGLISH

Gire el selector de ajuste para desplazarse por la lista de idiomas disponibles y seleccionar el que desee. Pulse √ para confirmar su selección.

Nota: El idioma puede cambiarse posteriormente seleccionando «IDIOMA» en el menú de «AJUSTES», que está disponible girando el selector a ⚙️.

2. CONFIGURACIÓN DEL CONSUMO DE POTENCIA

El horno está programado para consumir un nivel de potencia eléctrica compatible con el de una red doméstica que tenga una potencia superior a 3 kW (16): Si su hogar tiene menos potencia, deberá reducir este valor (13).

POTENCIA 16

Gire el selector de ajuste para escoger 16 «Alta» o 13 «Baja» y pulse √ para confirmar.

USO DIARIO

1. SELECCIONAR UNA FUNCIÓN

Gire el selector de ajuste para encender el horno y mostrar la función que desee en la pantalla.

Para seleccionar un elemento del menú (la pantalla mostrará el primer elemento disponible), gire el selector de ajuste hasta que se visualice el elemento que desea.

En la pantalla aparecerá el nombre de la función y su configuración básica: Pulse √ para confirmar.

[ ] - - - - 65° Mant. Caliente

2. AJUSTAR LA FUNCIÓN

Cuando haya seleccionado la función que desee, puede cambiar la configuración correspondiente. En la pantalla aparecerá la configuración que se puede cambiar por orden. Pulsando ◀ puede volver a cambiar el ajuste anterior.

TEMPERATURA / NIVEL DEL GRILL

TEMPERATURA 200°C

3. CÓMO CONFIGURAR LA HORA

Después de seleccionar la potencia, tendrá que configurar la hora actual: En la pantalla parpadean las dos cifras de la hora.

12:00 RELOJ

Gire el selector de ajuste para establecer la hora correcta y pulse √ : En la pantalla parpadean las dos cifras de los minutos. Gire el selector de ajuste para establecer los minutos y pulse √ para confirmar.

Nota: Después de un corte de suministro prolongado, es posible que tenga que volver configurar la hora. Seleccione «RELOJ» en el menú de «AJUSTES», que está disponible girando el selector a

4. CALENTAR EL HORNO

Un horno nuevo puede liberar olores que se han quedado impregnados durante la fabricación: es completamente normal.

Antes de empezar a cocinar, le recomendamos calentar el horno en vacío para eliminar cualquier olor. Quite todos los cartones de protección o el film transparente del horno y saque todos los accesorios de su interior. Caliente el horno a 200 °C aproximadamente durante una hora, preferiblemente utilizando la función con circulación del aire (p. ej. «Aire forzado» u «Horno de Convección»).

Nota: Es aconsejable ventilar la habitación después de usar el aparato por primera vez.

Cuando el valor parpadee en la pantalla, gire el selector de ajuste para cambiarlo, después pulse √ para confirmar y siga modificando la configuración siguiente (si es posible).

Nota: Una vez activada la función, se puede cambiar la temperatura y el nivel del grill con el selector de ajuste.

Del mismo modo puede ajustar el nivel del grill: Existen tres niveles de potencia para el grill: 3 (alta), 2 (media), 1 (baja).

DURACIÓN

DURACIÓN 180°C

Cuando parpadee el icono en la pantalla, utilice el selector de ajuste para ajustar el tiempo de cocción necesario y luego pulse √ para confirmar. Si quiere cocinar de forma manual no es necesario configurar el tiempo de cocción (sin tiempo programado: Pulse ▶ para confirmar e iniciar la función. En este caso, no puede configurar la hora de finalización de la cocción programando un inicio diferido.

Nota: Puede ajustar el tiempo de cocción establecido durante la cocción: pulse ◀ para cambiar la configuración.

TIEMPO FINAL (INICIO DIFERIDO)

En muchas funciones, una vez configurado el tiempo de cocción, podrá retrasar el inicio de la función programando el tiempo final. La pantalla muestra el tiempo final mientras el icono 📍 parpadea.

12:50 180°C TIEMPO FINAL

Gire el selector de ajuste para configurar la hora en la que quiere que termine la cocción y pulse √ para confirmar y activar la función.

Coloque los alimentos en el horno y cierre la puerta: Esta función se iniciará automáticamente cuando haya transcurrido el periodo de tiempo calculado para que la cocción termine a la hora programada.

Nota: Programar una cocción con inicio diferido deshabilitará la fase de precalentamiento del horno: el horno alcanzará la temperatura deseada de forma gradual, con lo que los tiempos de cocción serán ligeramente mayores que los de la tabla de cocción. Durante el tiempo de espera, puede utilizar el selector de ajuste para modificar el tiempo final programado o pulsar ◀ para cambiar la configuración.

.6 ^th SENSE

Estas funciones seleccionan de forma automática el mejor modo de cocción y la mejor la temperatura y duración para cocinar, asar u hornear todos los platos disponibles. Cuando sea necesario, indique simplemente la característica del alimento para obtener un resultado óptimo.

PESO / ALTURA (NIVEL DE BANDEJAS REDONDAS)

6° KiloGRAMOS Kg 1.2

Para configurar la función correctamente, siga las indicaciones en la pantalla cuando se muestren y gire el selector de ajuste para establecer el valor deseado, después pulse √ para confirmar.

NIVEL COCCIÓN / GRATINAR

En algunas funciones 6 ^th Sense se puede ajustar el grado de cocción.

6 NIVEL CODCIÓN

Cuando se indique, gire el selector de ajuste hasta el nivel deseado entre poco hecho (-1) y muy hecho (+1). Pulse √ o para confirmar e iniciar la función.

Del mismo modo, cuando sea posible, en algunas funciones 6 ^th Sense puede ajustarse el nivel de gratinado entre bajo (-1) y alto (+1).

3. ACTIVAR LA FUNCIÓN

En cualquier momento, si los valores predeterminados son los deseados o una vez aplicados los ajustes que desea, pulse ▶ para activar la función.

Durante la fase de inicio diferido, pulse para omitir esta fase e iniciar la función inmediatamente.

Nota: Una vez iniciada la cocción, la pantalla recomendará el nivel más adecuado para cada función.

En cualquier momento pulsar para detener una función activa.

Nota: Si el horno está caliente y la función requiere una temperatura máxima específica, se mostrará un mensaje en la pantalla. Pulse ◀ para volver a la pantalla anterior y seleccionar una función distinta o espere a que se enfríe por completo.

4. PRECALENTANDO

Algunas funciones incluyen una fase de precalentamiento de horno: Una vez iniciada la función, la pantalla indica que se ha activado la fase de precalentamiento.

- - : - - 180°C PRECALENTAN

Cuando el precalentamiento haya terminado, sonará una señal acústica y la pantalla indicará que el horno ha alcanzado la temperatura establecida y le pedirá «AÑADIR ALIMENTO».

En ese momento, abra la puerta, introduzca los alimentos en el horno y cierre para iniciar la cocción pulsando √ o ▶. Nota: Colocar los alimentos en el horno antes de que haya finalizado el precalentamiento puede tener efectos adversos en el resultado final de la cocción. Abrir la puerta durante la fase de precalentamiento pausará el proceso. El tiempo de cocción no incluye la fase de precalentamiento. La temperatura deseada se puede cambiar en cualquier momento con el selector de ajuste.

5. INTERRUPCIÓN DE LA COCCIÓN / DAR LA VUELTA O COMPROBAR EL ESTADO DE LA COMIDA

Al abrir la puerta, la cocción se interrumpirá temporalmente y las resistencias se desactivarán.

Para reanudar la cocción, cierre la puerta.

Algunas funciones 6 ^th Sense requerirán que dé la vuelta a la comida durante la cocción.

6 0:05 GIRAR ALIMENTO

Se emitirá una señal acústica y la pantalla indicará las acciones que deberá realizar: Abra la puerta, realice la acción indicada por la pantalla y cierre la puerta, después pulse ▶ para seguir cocinando.

Del mismo modo, cuando haya pasado el 10 % del tiempo de la cocción el horno le solicitará que compruebe el estado de la comida.

6:05 COMPRUEBE ALIMEN

Compruebe la comida, cierre la puerta y pulse o para seguir cocinando.

Nota: Pulse da a omitir estas acciones. Por otro lado, si no se realiza ninguna acción pasado un tiempo, el horno continuará con la cocción.

6. FINAL DE COCCIÓN

Sonará una señal acústica y la pantalla indicará que la cocción ha terminado.

FIN - - : - - 180°C

Gire el selector de ajuste para alargar el tiempo de cocción configurando una nueva duración. En ambos casos, los parámetros de cocción se mantendrán.

Una vez retirados los alimentos, deje enfriar el horno con la puerta cerrada.

GRATINAR

Algunas funciones del honro le permiten gratinar la superficie de los alimentos activando el grill una vez finalizada la cocción.

PULSE v P. DORAR 180°C

Cuando la pantalla lo indique, si lo desea pulse para iniciar un ciclo de gratinado de cinco minutos.

La función se puede detener en cualquier momento pulsando o girando el selector hasta 0 para apagar el horno.

.FAVORITOS

Una vez completada la cocción, la pantalla le indicará que guarde la función asignándole un número del 1 al 10 en su lista de favoritos.

- - -: - 180°C ¿PAÑO. FAVORITO?

Si desea guardar una función como favorita y memorizar los ajustes actuales para el futuro, mantenga pulsado √, si desea ignorar la solicitud, pulse √ una vez pulsado √, gire el selector de ajuste para seleccionar la posición, después pulse √ para confirmar.

Nota: Si la memoria está llena o si él número seleccionado ya está ocupado, el horno le solicitará la confirmación para sobrescribir la función anterior.

Para activar posteriormente las últimas funciones guardadas, gire el selector de función hasta ♥: La pantalla mostrará una lista de sus funciones favoritas.

2:00 180°C 1. CONVENCIONAL

Gire el selector de ajuste para seleccionar la función, confirma pulsando √, y después pulse para activarla.

. FUNCIÓN SMART CLEAN

Gire el selector de función hasta para mostrar «Smart Clean» en la pantalla.

0:35 Smart clean

Pulse para activar la función: la pantalla le indicará que realice todas las acciones necesarias para obtener los mejores resultados de limpieza: Siga las indicaciones y después pulse √ cuando haya acabado. Una vez realizados todos los pasos, cuando sea necesario pulse ▶ para activar el ciclo de limpieza.

Nota: Recomendamos no abrir la puerta del horno durante el ciclo de limpieza para evitar la pérdida de vapor de agua, ya que esto podría afectar de forma negativa al resultado final de la limpieza.

Cuando termine el ciclo, un mensaje parpadeará en la pantalla. Deje que se enfríe el horno y, a continuación, limpie y seque las superficies interiores con un paño o una esponja.

. TEMPORIZADOR

Cuando el horno está apagado, la pantalla puede utilizarse como temporizador. Para activar esta función, asegúrese de que el horno está apagado y gire el selector de ajuste: El icono parpadeará en la pantalla.

Para establecer el tiempo necesario, gire el selector de ajuste y pulse √ otra vez para activar el temporizador.

00:5 TEMPORIZADOR

Una vez que haya finalizado la cuenta atrás del tiempo seleccionado sonará una señal acústica y la pantalla lo indicará.

Nota: El temporizador no activa ninguno de los ciclos de cocción. Utilice el selector de ajuste para cambiar el tiempo ajustado en el temporizador.

Cuando se haya activado el temporizador, también podrá seleccionar y activar una función. Gire el selector para encender el horno y seleccionar la función deseada. Una vez iniciada la función, el temporizador seguirá la cuenta atrás de forma independiente sin interferir en la función.

Nota: Durante esta fase no podrá ver el temporizador (solamente se mostrará el icono ⏻), que continuará con la cuenta atrás en segundo plano. Para recuperar la pantalla del temporizador, gire el selector hasta «0» para parar la función activa.

. BLOQUEO DE TECLAS

Para bloquear las teclas, mantenga pulsado durante al menos cinco segundos. Para desbloquearlo, siga el mismo proceso.

0:30 180°C BLOQ. DE TECLAS

Nota: Esta función también puede activarse durante la cocción. Por motivos de seguridad, el horno se puede apagar en cualquier momento girando el selector hasta «0».

CATEGORÍAS DE ALIMENTOS			CANTIDAD RECOMENDADA	DAR LA VUELTA O REMOVER (DEL TIEMPO DE COCCIÓN)	NIVEL Y ACCESORIOS
LASAÑA -- 0,5-3 kg -					2
CARNE	Buey asado	Asado (grado de cocción 0) 0,6-2 Kg -			3
		Hamburguesas (grado de cocción 0)	1,5-3 cm 3/5		5 4
	Cerdo asado	Asado 0,6-2,5 kg -			3
		Salchichas y Frankfurt 1,5-4 cm 2/3			5 4
	Pollo asado	Entero	0,6-3 kg -		2
		Filete y pechuga	1-5 cm	2/3	5 4
	Pinchos morunos	-	1 parrilla	1/2	5 4
PESCADO	Filetes		0,5-3 cm	-	3 2
	Filetes congelados		0,5-3 cm	-	3 2
VERDURAS	Verduras asadas	Patatas	0,5-1,5 kg	-	3
		Verduras rellenas	0,1-0,5 kg cada una	-	3
		Verduras asadas	0,5-1,5 kg	-	3
	Verduras gratinadas	Patatas	1 bandeja	-	3
		Tomates	1 bandeja	-	3
		Pimientos	1 bandeja	-	3
		Brócoli	1 bandeja	-	3
		Coliflor	1 bandeja	-	3
		Otros	1 bandeja	-	3
TARTAS Y PASTELES DULCES	Bizcocho	-	0,5-1,2 kg	-	3
	Tartas dulces y tartas rellenas	Galletas	0,2-0,6 kg	-	3
		Pasta choux	1 bandeja	-	3
		Tarta	0,4-1,6 kg	-	3
		Strudel	0,4-1,6 kg	-	3
		Tarta rellena de frutas	0,5-2 kg	-	3
TARTAS SALADAS	-		0,8-1,2 kg	-	2
PAN	Bollos		60-150 g cada uno	-	3
	Barra de pan de molde		400-600 g cada una	-	2
	Pan grande		0,7-2,0 kg	-	2
	Baguettes		200-300 g cada una	-	3
PIZZA	Fino		bandeja redonda	-	2
	Grueso		bandeja redonda	-	2
	Congelados		1 - 4 capas -		2
					4 2
					5 3 1
					5 3 2 1

ACCESORIOS

Rejilla

Bandeja de horno o molde sobre rejilla

Grasera / bandeja pastelera o bandeja de horno sobre rejilla

Grasera / Bandeja pastelera

Bandeja de goteo con 500 ml de agua

TABLA DE COCCIÓN

RECETA FUNCIÓN PRECALENTAR TEMPERATURA (°C) DURACIÓN (MIN.)					REJILLAS Y ACCESORIOS
Bizcochos esponjosos		Sí 170 30-50			2
		Sí 160	30-50		2
		Sí 160	30-50		4 1
Tartas rellenas(tarta de queso, strudel, tarta de manzana)		Sí	160 - 200	30-85	3
		Sí	160-200	35-90	4 1
Galletas / Galletas de pastaflora		Sí 150	20-40		3
		Sí 140	30-50		4
		Sí 140	30-50		4 1
		Sí 135	40-60		5 3 1
Pastelitos / Magdalenas		Sí 170	20-40		3
		Sí 150	30-50		4
		Sí 150	30-50		4 1
		Sí 150	40-60		5 3 1
Lionesas		Sí	180-200	30-40	3
		Sí	180-190	35-45	4 1
		Sí	180-190	35-45 *	5 3 1
Merengues		Sí	90	110-150	3
		Sí	90	130-150	4 1
		Sí	90	140-160 *	5 3 1
Pizza / Pan / Focaccia		Sí	190-250	15-50	2
		Sí	190-230	20-50	4 1
Pizza (Fina, gruesa, focaccia)		Sí	220-240	25-50 *	5 3 1
Pizza congelada		Sí 250	10 - 15		3
		Sí 250	10-20		4 1
		Sí	220-240	15-30	5 3 1
Tartas saladas(tarta de verdura, quiche)		Sí	180-190	45-55	3
		Sí	180-190	45-60	4 1
		Sí	180-190	45-70 *	5 3 1
Volovanes / Canapés de hojaldre		Sí	190-200	20-30	3
		Sí	180-190	20-40	4 1
		Sí	180-190	20-40 *	5 3 1

FUNCIONES Convencional Aire Forzado Horno de convección Grill TurboGrill Maxi Cooking Cook 4 ECO forza

RECETA FUNCIÓN PRECALENTAR TEMPERATURA (°C) DURACIÓN (MIN.)					REJILLAS Y ACCESORIOS
Lasaña / flanes / pasta al horno / canelones		Sí 190-200	45 - 65		3
Cordero / ternera / buey / cerdo (1 kg)		Sí	190-200	80-110	3
Cerdo asado con piel 2 kg		-	170	110-150	2
Pollo / Conejo / Pato 1 kg		Sí	200-230	50-100	3
Pavo / Oca (3 kg)		Sí	190-200	80-130	2
Pescado al horno / en papillote (filetes, entero)		Sí	180 - 200	40-60	3
Verduras rellenas (tomates, calabacines, berenjenas)		Sí	180 - 200	50 - 60	2
Tostada		-	3 (Alta)	3-6	5
Filetes pescado / carne		-	2 (Media)	20 - 30 **	4 3
Salchichas / Pinchos morunos / Costillas / Hamburguesas		-	2-3 (Media - Alta)	15 - 30 **	5 4
Pollo asado 1-1,3 kg		-	2 (Media)	55 - 70 ***	2 1
Pierna de cordero, cerdo		-	2 (Media)	60 - 90 ***	3
Patatas al horno		-	2 (Media)	35 - 55 ***	3
Verduras gratinadas		-	3 (Alta)	10-25	3
Galletas	Galletas	Sí	135	50-70	5 4 3 1
Tartas	Tartas	Sí	170	50-70	5 3 2 1
Pizza redonda	Pizza	Sí	210	40-60	5 3 2 1
Menú completo: Tarta de frutas (nivel 5), lasaña (nivel 3), carne (nivel 1)		Sí	190	40-120 *	5 3 1
Menú completo: Tarta de frutas (nivel 5) / verduras asadas (nivel 4) / lasaña (nivel 2) / trozos de carne (nivel 1)	Menú	Sí	190	40-120 *	5 4 2 1
Lasañas y carnes		Sí	200	50-100 *	4 1
Carnes y patatas		Sí	200	45-100 *	4 1
Pescado y verduras		Sí	180	30-50 *	4 1
Piezas de carne rellenas asadas		-	200	80-120 *	3
Trozos de carne (conejo, pollo, cordero)		-	200	50-100 *	3

* Tiempo de cocción estimado: Los platos se pueden extraer del horno antes o después según los gustos personales.
** Dar la vuelta al alimento a mitad de la cocción.
*** Dar la vuelta al alimento en el segundo tercio de la cocción (si fuera necesario).

CÓMO UTILIZAR LA TABLA DE COCCIÓN

La tabla indica la mejor función, accesorios y nivel para cocinar los diferentes tipos de alimentos. Los tiempos de cocción inician en el momento en que se coloca el alimento en el horno, excluyendo el precalentamiento (cuando sea necesario). Las temperaturas y los tiempos de cocción son orientativos y dependen de la cantidad de alimentos y del tipo de accesorio utilizado. En principio, aplique los valores de ajuste recomendados más bajos y, si la cocción no es suficiente, aumentellos. Utilice los accesorios suministrados y, si es posible, moldes y bandejas pasteleras metálicas de color oscuro. También puede utilizar recipientes y accesorios tipo pírex o de cerámica, aunque deberá tener en cuenta que los tiempos de cocción serán ligeramente mayores.

ACCESORIOS

Rejilla

Bandeja de horno o molde sobre rejilla

Grasera / bandeja pastelera o bandeja de horno sobre rejilla

Grasera / Bandeja pastelera

Bandeja de goteo con 500 ml de agua

LIMPIEZA Y MANTENIMIENTO

Asegúrese de que el horno se haya enfriado antes de llevar a cabo las tareas de mantenimiento o limpieza. No utilice aparatos de limpieza con vapor.

No utilice estropajos de acero, estropajos abrasivos ni productos de limpieza abrasivos/corrosivos, ya que podrían dañar las superficies del aparato.

Utilice guantes de protección. El horno debe desconectarse de la red eléctrica antes de llevar a cabo cualquier trabajo de mantenimiento.

SUPERFICIES EXTERIORES

• Limpie las superficies con un paño húmedo de microfibra.
  Si están muy sucias, añada unas gotas de detergente neutro al agua. Seque con un paño seco.
• No utilice detergentes corrosivos ni abrasivos. Si uno de esos productos entra accidentalmente en contacto con la superficie del aparato, límpielo de inmediato con un paño húmedo de microfibra.

SUPERFICIES INTERIORES

- Después de cada uso deje que el horno se enfríe y, a continuación, límpielo, preferiblemente cuando aún esté tibio, para quitar los restos o las manchas causadas por los residuos de los alimentos. Para secar la condensación que se haya podido formar debido a la cocción de alimentos con un alto contenido en agua, deje que el horno se enfríe por completo y límpielo con un paño o esponja.

• Active la función «Smart Clean» para unos resultados de limpieza óptimos de las superficies internas.
• Limpie el cristal de la puerta con un detergente líquido adecuado.
• Para limpiar el horno con facilidad, quite la puerta.

ACCESORIOS

Después del uso sumerja los accesorios en una solución líquida con detergente, utilice guantes si aún están calientes. Los residuos de alimentos pueden quitarse con un cepillo o esponja.

LIMPIEZA DE LOS PANELES CATALÍTICOS (SOLO EN ALGUNOS MODELOS)

El horno podría estar equipado con paneles catalíticos especiales que facilitan la limpieza de los compartimentos gracias a su capa especial de autolimpieza, que es muy porosa y absorbe la grasa y la suciedad. Estos paneles están fijados a las guías para estantes: Al volver a colocar y fijar las guías para estantes, asegúrese de que los ganchos superiores quedan introducidos dentro de los agujeros adecuados de los paneles.

Para sacar el máximo partido a las propiedades de autolimpieza de los paneles catalíticos, recomendamos que caliente el horno a 200 °C durante aproximadamente una hora utilizando la función «Horno de convección». Durante este tiempo, el horno debe permanecer vacío. Deje el horno abierto para que se enfríe antes de eliminar los residuos de alimentos con una esponja no abrasiva.

Nota: El uso de detergentes corrosivos o abrasivos, cepillos duros, estropajos para ollas y esprays para horno puede dañar la superficie catalítica y poner en peligro sus propiedades de autolímpieza.

Póngase en contacto con el Servicio Postventa si necesita paneles de recambio.

SUSTITUCIÓN DE LA BOMBILLA

1. Desconecte el horno de la red eléctrica.
2. Desenrosque la tapa de la lámpara, sustituya la bombilla y vuelva a enroscar la tapa de la lámpara.
3. Vuelva a conectar el horno a la red eléctrica.

Nota: Utilice sólo bombillas halógenas de 20-40W/230 \~ V tipo G9, T300 °C. La bombilla que se usa en el aparato está diseñada específicamente para electrodomésticos y no es adecuada para la iluminación general de estancias de una vivienda (Normativa CE 244/2009). Las bombillas están disponibles en nuestro Servicio Postventa.

- Si utiliza lámparas halógenas, no las toque con las manos desnudas ya que las huellas dactilares podrían dañarlas. No utilice el horno hasta que no haya vuelto a colocar la tapa de la bombilla.

EXTRACCIÓN E INSTALACIÓN DE LA PUERTA

1. Para quitar la puerta, ábrala por completo y baje los pestillos hasta que estén en posición desbloqueada.

1. Cierre la puerta tanto como pueda. Sujete bien la puerta con las dos manos, no la sujete por el asa. Simplemente extraiga la puerta continuando cerrándola y a la vez levantándola hasta que se salga de su alojamiento. Ponga la puerta en un lado, apoyada sobre una superficie blanda.

~15° a b

1. Vuelva a instalar la puerta llevándola hacia el horno, alineando los ganchos de las bisagras con sus alojamientos y fijando la parte superior en su alojamiento.

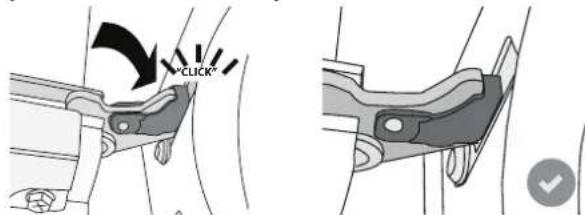

2. Baje la puerta y ábrala por completo. Baje los pestillos hasta su posición original: Asegúrese de haberlos bajado por completo.

Presione suavemente para comprobar que los pestillos estén en la posición correcta.

"CLICK"

1. Intente cerrar la puerta y compruebe que está alineada con el panel de control. Si no lo está, repita los pasos de arriba: La puerta podría dañarse si no funciona correctamente.

RESOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA POSIBLE SOLUCIÓN
El horno no funciona.	Corte de suministro.Desconexión de la red eléctrica.	Compruebe que haya corriente eléctrica en la red y que el horno esté enchufado a la toma de electricidad.Apague el horno y vuelva a encenderlo para comprobar si se ha solucionado el problema.
En la pantalla aparecerá la letra «F» seguida de un número o letra.	Fallo del horno.	Apague el horno y vuelva a encenderlo para comprobar si se ha solucionado el problema.Intente ejecutar la función «RES. AJUSTE FAB.», que puede seleccionar en «AJUSTES».Póngase en contacto con el Servicio Postventa más cercano e indique el número que aparece detrás de la letra «F».
El horno no se calienta.	Cuando «DEMO» está establecido en «On», todos los mandos están activos y los menús disponibles, pero el horno no se calienta.DEMO aparecerá en la pantalla cada 60 segundos.	Acceda a «DEMO» desde «AJUSTES» y seleccione «Off».
La luz se apaga. El modo «ECO» está activado.	Acceda a «ECO» desde «AJUSTES»	y seleccione «Off».
La puerta no cierra correctamente.	Los cierres de seguridad están mal colocados.	Asegúrese de que los cierres de seguridad estén en la posición correcta siguiendo las instrucciones para desmontar y volver a colocar la puerta en la sección de «Limpieza y mantenimiento».
El suministro eléctrico de la casa se desconecta.	Configuración de potencia incorrecta.	Compruebe que la red doméstica tenga una potencia superior a 3 kW. Si o es así, reduzca la potencia a 13 amperios. Acceda a «POTENCIA» en «AJUSTES» y seleccione «BAJA».

TARJETA DE DATOS DEL PRODUCTO

www La ficha del producto, que incluye los datos de energía de este aparato, se puede descargar en el sitio web Whirlpool docs.whirlpool.eu

CÓMO OBTENER LA GUÍA DE USO Y CUIDADO

www Descargue la Guía de uso y cuidado en nuestra página web docs.whirlpool.eu (puede utilizar este código QR), especificando el código del producto.

También puede ponerse en contacto con nuestro Servicio Postventa.

CÓMO PONERSE EN CONTACTO CON NUESTRO SERVICIO POSTVENTA

Encontrará nuestros datos de contacto en el manual de garantía.

Cuando se ponga en contacto con nuestro Servicio Postventa, deberá indicar los

códigos que figuran en la placa de características de su producto.

A: 200.000 B: 200.000 C: 200.000 Model: 100000x EAL = CE 800000000000000 800000000000000
