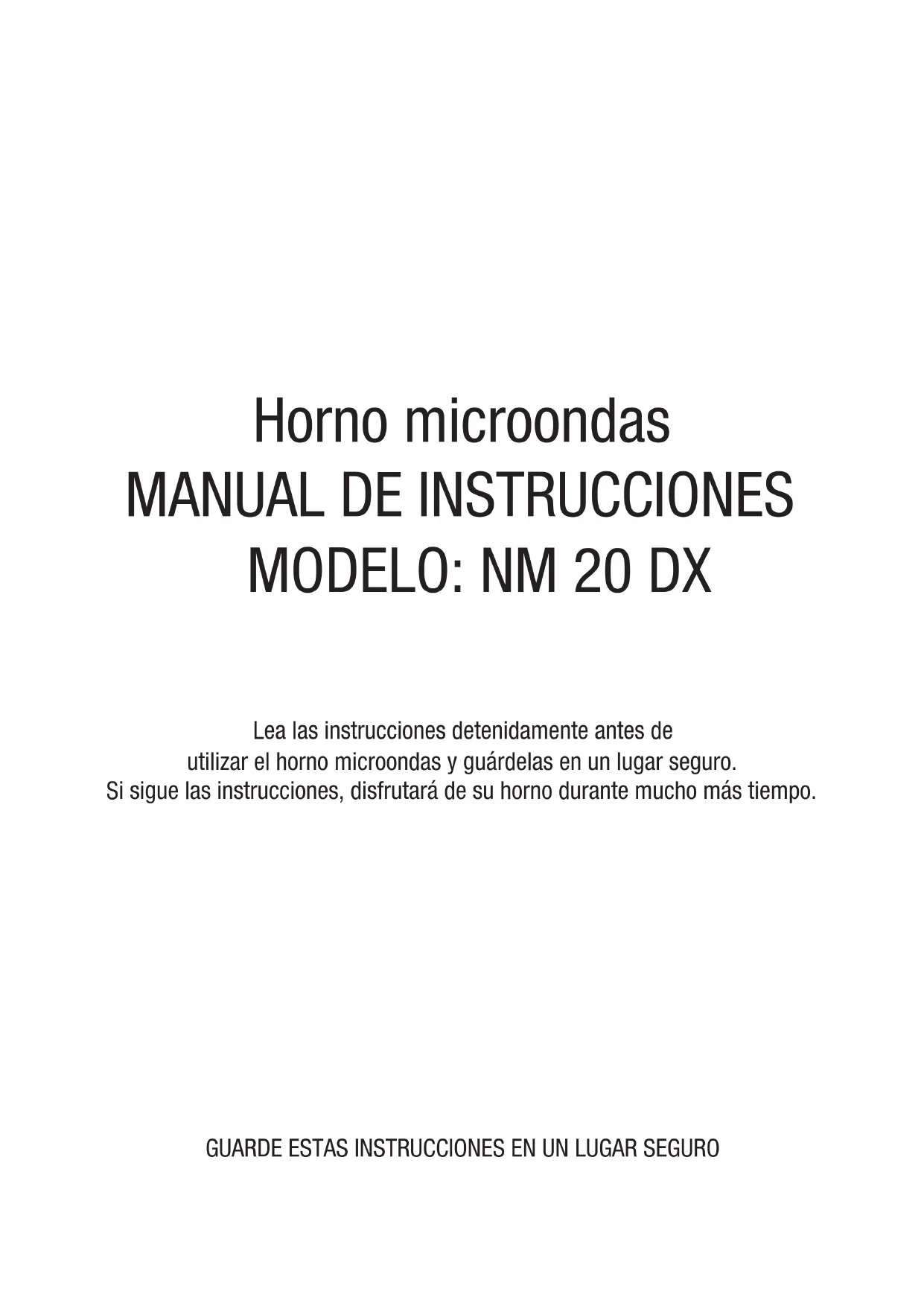

MANUAL DE USUARIO NM 20 DX NODOR

Lea las instrucciones detenidamente antes de utilizar el horno microondas y guárdelas en un lugar seguro. Si sigue las instrucciones, disfrutará de su horno durante mucho más tiempo. GUARDE ESTAS INSTRUCCIONES EN UN LUGAR SEGURO MODELO: NM 20 DXPRECAUCIONES PARA PREVENIR UNA POSIBLE EXPOSICIÓN EXCESIVA A LA ENERGÍA DEL MICROONDAS a) No intente utilizar este horno con la puerta abierta, ya que ello podría suponer una exposición perjudicial a la energía del microondas. Es importante no romper ni forzar los cierres de seguridad. b) No coloque ningún objeto entre la cara frontal y la puerta ni permita que se acumulen suciedad ni restos de limpiadores en las superfi cies de sellado. c) ADVERTENCIA: si se daña la puerta o su cierre hermético, el horno no debe ponerse en funcionamiento hasta queun especialista la repare. APÉNDICE Si el aparato no se conserva en buen estado de limpieza, es posible que la superfi cie se deteriore, lo que podría reducir a la vida útil del aparato y producir situaciones de riesgo. Especifi caciones

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA Para reducir los riesgos de incendio, descarga eléctrica, lesiones o exposición excesiva a la energía de microondas al utilizar el aparato, siga las precauciones básicas, que incluyen:

1. Advertencia: los líquidos y otros alimentos no deben calentarse en recipientes sellados ya que pueden explotar.

2. Advertencia: es peligroso que cualquier persona que no esté específi camente cualifi cada retire la cubierta que

protege de la energía del microondas.

3. Este aparato pueden usarlo niños mayores de 8 años y personas con capacidad física, sensorial o mental reducida

o que carezcan de la experiencia y los conocimientos necesarios, siempre y cuando estén bajo supervisión o se les hayan proporcionado instrucciones para que puedan utilizarlo con total seguridad y si comprenden los peligros relacionados. Los niños no deben jugar con el aparato. Las tareas de limpieza y mantenimiento del usuario no deben realizarlas niños, a no ser que sean mayores de 8 años y que lo hagan bajo supervisión.

4. Mantenga el aparato y su cable fuera del alcance de los niños menores de 8 años.

5. Utilice únicamente utensilios aptos para su uso en hornos microondas.

6. El horno y los restos de comida deberían limpiarse regularmente.

7. Lea y siga las “PRECAUCIONES PARA PREVENIR UNA POSIBLE EXPOSICIÓN EXCESIVA A LA ENERGÍA DEL

MICROONDAS” específi cas.

8. Al calentar alimentos en recipientes de plástico o papel, vigile el microondas por si estos se prenden.

9. Si hay humo, apague o desenchufe el aparato y mantenga la puerta cerrada para que se extingan las llamas si las

hubiera. 230V~ 50Hz 800 W Modelo: Tensión nominal : Potencia Nominal Entrada : Potencia Nominal Salida : Capacidad Microondas : Diámetro del plato giratorio : Dimensiones Externas: Peso Neto: NM 20 DX 20 L 245 mm 595 x 316 x 388mm 14 kg 1250 W10. No caliente demasiado los alimentos.

11. No utilice el interior del microondas como almacén. No guarde alimentos como pan, galletas, etc. dentro del

12. Quite las tiras de precinto y las asas metálicas de los recipientes o las bolsas de papel o plástico antes de

introducirlos en el microondas.

13. Instale o coloque este horno de acuerdo con las instrucciones de instalación proporcionadas.

14. No deberían calentarse en hornos microondas huevos con cáscara ni huevos duros, puesto que pueden explotar,

incluso después de que hayan terminado de calentarse en el microondas.

15. Este aparato se ha diseñado para utilizarse en aplicaciones domésticas y similares, como las que se indican

acontinuación: - Zonas de cocina para empleados en tiendas, ofi cinas y otros entornos laborales. - Clientes de hoteles, hostales y otros entornos de tipo residencial. - Casas rurales. - Alojamientos de cama y desayuno.

16. Con el fi n de evitar riesgos, si se el cable de alimentación resulta dañado, debe reemplazarlo el fabricante,

unrepresentante del servicio técnico o personal cualifi cado.

17. No guarde ni utilice este aparato en el exterior.

18. No utilice el horno cerca del agua, en lugares con humedad o cerca de piscinas.

19. La temperatura de las superfi cies expuestas puede aumentar cuando el aparato está en funcionamiento.

Esposible que las superfi cies se calienten durante el uso. Mantenga el cable lejos de superfi cies calientes, ynocubra nada de lo que se introduce en el microondas.

20. No deje que el cable cuelgue del borde de la mesa o la encimera.

21. Si el horno no se mantiene limpio, es posible que su superfi cie se deteriore, lo que afectaría negativamente a la

vida útil del aparato y podría generar una situación peligrosa.

22. El contenido de biberones y tarros de comida para bebés debe agitarse y es necesario comprobar su temperatura

antes de consumirlos para evitar quemaduras.

23. El calentamiento de bebidas en el microondas puede provocar una ebullición retardada, por lo que hay que

proceder con precaución a la hora de manejar el recipiente.

24. El aparato no está pensado para que lo utilicen personas (incluidos niños) con discapacidades mentales,

sensoriales o físicas, o bien con la falta de experiencia y conocimiento necesarios, a menos que la persona responsable de su seguridad las supervise o les enseñe cómo funciona el aparato.

25. Es necesario vigilar a los niños a fi n de garantizar que no juegan con el aparato.

26. Este electrodoméstico no está diseñado para que funcione por medio de un temporizador externo o un sistema

de control remoto independiente.

27. Es posible que las partes expuestas se calienten durante el uso del aparato.

Mantenga a los niños pequeños alejados.

28. No deben utilizarse máquinas de limpieza con vapor.

29. Durante su uso, el aparato se calienta. Hay que tener cuidado y evitar tocar los elementos calefactores del

30. Use únicamente la sonda de temperatura recomendada para este horno (en el caso de hornos que cuenten con

una función para usar una sonda de temperatura).

31. ADVERTENCIA: el aparato y sus partes accesibles se calientan durante el uso. Deben tomarse precauciones para

no tocar los elementos calientes. Los niños menores de 8 años deben permanecer alejados a menos que estén bajo supervisión permanente.

32. El microondas debe utilizarse con la puerta decorativa abierta. (en el caso de microondas con puerta decorativa).

33. La superfi cie de un armario de almacenamiento puede calentarse.

LEA LAS INSTRUCCIONES DETENIDAMENTE Y GUÁRDELAS PARA CONSULTARLAS EN EL FUTUROPara reducir el riesgo de lesiones personales con la instalación de puesta a tierra PELIGRO Riesgo de descarga eléctrica Tocar algunos componentes internos puede ocasionar lesiones graves o incluso la muerte. No desmonte este electrodoméstico. ADVERTENCIA Riesgo de descarga eléctrica El uso inapropiado de la toma de tierra puede provocar una descarga eléctrica. No enchufe el aparato a una toma decorriente hasta que esté correctamente instalado y conectado a tierra. El aparato debe estar conectado a tierra. En el caso de que se produzca algún cortocircuito eléctrico, la toma de tierra reduce el riesgo de descarga eléctrica, ya que proporciona un cable de escape para la corriente eléctrica. Esteaparato está equipado con un cable que tiene una toma de tierra con un enchufe de toma de tierra. El enchufe debe conectarse a una toma de corriente que esté correctamente instalada y conectada a tierra. Consulte con un electricista cualifi cado o un técnico de servicio si no entiende las instrucciones de conexión a tierra o si tiene alguna duda sobre si el aparato está bien conectado a tierra. Si fuera necesario utilizar un cable alargador, utilice uno de 3 hilos. 1. Se suministra un cable de corriente corto para reducir el riesgo de enredarse en un cable más largo o tropezar con él.

2. Si se utiliza un conjunto de cables largos o un cable alargador:

1) La capacidad eléctrica nominal que indica el conjunto de cables o el cable alargador debería ser al menos la

misma que la del aparato.

2) El alargador debe ser un cable de 3 hilos de toma de tierra.

3) El cable largo debería colocarse de forma que no cuelgue de la encimera o la mesa, de modo que un niño no

pueda tirar de este o tropezarse de forma accidental. LIMPIEZA Asegúrese de desenchufar el aparato de la corriente eléctrica.

1. Limpie el interior del horno con un paño ligeramente húmedo.

2. Limpie los accesorios de la forma habitual, en agua con jabón.

3. Si el marco, el sellado de la puerta y las partes contiguas se ensucian, deben limpiarse con precaución con un

4. No utilice limpiadores abrasivos fuertes ni rascadores de metal afi lados para limpiar el cristal de la puerta del

horno, ya que pueden rayar la superfi cie y provocar que el cristal se rompa.

5. Truco de limpieza: para facilitar la limpieza de las paredes de la cavidad que puedan estar en contacto con la

comida cocinada: Ponga medio limón en un bol, añada 300 ml de agua y caliente a la potencia máxima del microondas durante 10 minutos. Limpie el microondas con un paño suave y seco. UTENSILIOS Lea las instrucciones de “Materiales que puede utilizar en el horno microondas o que debe evitar introducir en él”. Hay algunos utensilios no metálicos cuyo uso en el microondas no es seguro. En caso de duda, puede realizar una prueba con el utensilio en cuestión con el procedimiento que se describe a continuación. Prueba de utensilio:

1. Llene un recipiente que se pueda introducir en el microondas con 1 vaso de agua fría (250 ml) y el utensilio en

2. Caliéntelo a la máxima potencia durante 1 minuto.

3. Toque el utensilio con mucho cuidado. Si este está caliente, no lo utilice para cocinar con el microondas.

4. No supere 1 minuto de cocción.PRECAUCIÓN

Riesgo de lesiones personales Resulta peligroso que personas no cualifi cadas realicen cualquier tipo de mantenimiento o reparación que requiera retirar una tapa que proteja de la exposición a la energía del microondas. Materiales que se pueden utilizar en el horno microondas Utensilios Observaciones Papel de aluminio Solamente como protección. Pueden utilizarse trozos pequeños y lisos para cubrir porciones fi nas de carne de vacuno o de ave, a fi n de evitar que se calienten demasiado. Si el papel está demasiado cerca de las paredes del microondas, es posible que salten chispas. Por tanto, el papel de aluminio debe estar como mínimo a 2,5 cm de distancia de las paredes del aparato. Rustidera Siga las instrucciones del fabricante. La parte inferior de la rustidera debe encontrarse al menos 5 mm por encima del plato giratorio. Un uso incorrecto puede hacer que el plato giratorio se rompa. Vajilla Use solo la que sea apta para microondas. Siga las instrucciones del fabricante. Noutilice platos rotos o desconchados. Tarros de cristal Retire siempre la tapa. Utilícelos solo para calentar alimentos hasta que estén templados. La mayoría de los tarros de cristal no son resistentes a altas temperaturas y pueden romperse. Cristalería Use solo cristalería resistente al calor. Asegúrese de que no tenga adornos metálicos. No utilice platos rotos o desconchados. Bolsas para cocinar en el horno Siga las instrucciones del fabricante. No las cierre con tiras metálicas. Realice algunas incisiones para permitir que salga el vapor. Platos y vasos Utilícelos únicamente para calentamiento y cocciones breves. No desatienda de papel el horno mientras esté en funcionamiento. Papel de cocina Utilícelo para cubrir alimentos cuando se vuelven a calentar y para absorber la grasa. Úselo solo para cocciones breves y siempre bajo supervisión. Papel manteca Utilícelo como protección para evitar salpicaduras o como envoltura para cocinar al vapor. Plástico Use solo el que sea apto para microondas. Siga las instrucciones del fabricante. Debe estar etiquetado como apto para microondas. Algunos recipientes de plástico se ablandan cuando los alimentos de su interior se calientan. Las “bolsas para hervir” y las bolsas de plástico totalmente cerradas deben rasgarse, agujerearse o pincharse como se indique en el envoltorio. Film transparente Use solo el que sea apto para microondas. Utilícelo para cubrir alimentos mientras se cocinan con el fi n de retener la humedad. No permita que el fi lm transparente toque los alimentos. Termómetros Use solo los aptos para microondas (termómetros para carnes y dulces). Papel encerado Utilícelo como protección para evitar salpicaduras y retener la humedad.Materiales que no se pueden utilizar en el horno microondas Utensilios Observaciones Bandeja de aluminio Es posible que haga saltar chispas. Traslade los alimentos a un recipiente apto para microondas. Cartón para comida con asa metálica Es posible que haga saltar chispas. Traslade los alimentos a un recipiente apto para microondas. Utensilios metálicos o con adornos metálicos El metal protege la comida de la energía del microondas. Los adornos metálicos pueden hacer que salten chispas. Tiras de precinto metálicas Es posible que hagan saltar chispas y que estas provoquen un incendio en el horno. Bolsas de papel Pueden provocar un incendio en el horno. Espuma plástica La espuma plástica puede fundirse o contaminar el líquido que contiene al exponerla a altas temperaturas. Madera La madera se secará al utilizarla en el horno microondas; además es posible que se rompa o se agriete.

PREPARACIÓN DEL HORNO

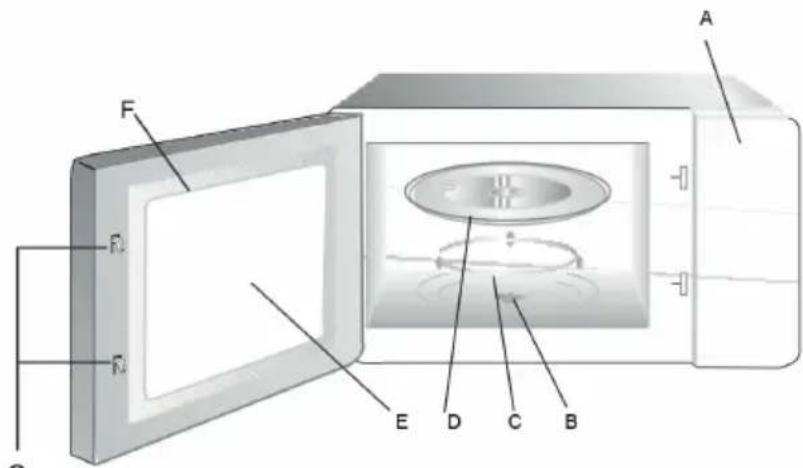

Nombres de las piezas y los accesorios del horno Extraiga el horno y todos los materiales del embalaje y del interior del aparato. El horno se entrega con los accesorios siguientes: A) Panel de control B) Eje giratorio C) Conjunto de aro giratorio D) Bandeja de vidrio E) Ventana de observación F) Conjunto de la puerta G) Sistema de bloqueo de seguridad Rejilla (solo puede usarse en la función de grill y debe colocarse sobre la bandeja de vidrio)Instalación del plato giratorio Instalación y conexión

1. Este aparato está indicado exclusivamente para uso doméstico.

2. Este horno se ha diseñado únicamente para utilizarlo como aparato empotrado. No se ha concebido para usarlo

sobre encimeras o dentro de armarios.

3. Lea detenidamente las instrucciones especiales de instalación.

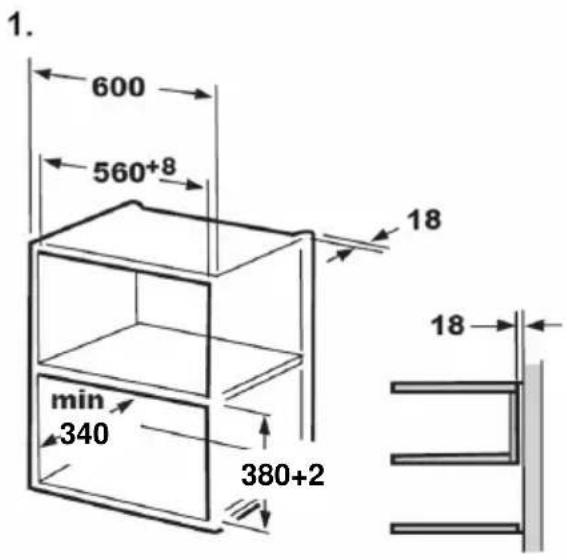

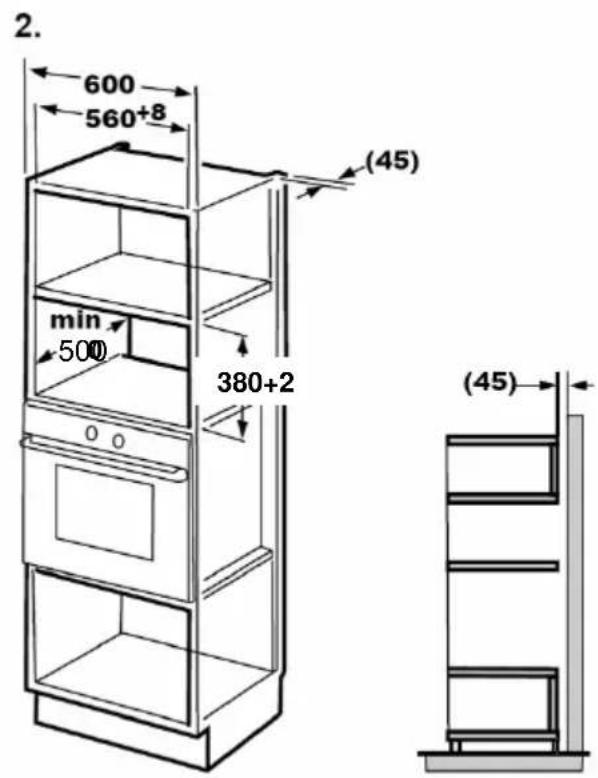

4. El aparato puede instalarse en un armario fi jado a la pared de 60 cm de ancho (con al menos 55 cm de

profundidad y situado a 85 cm de distancia del suelo).

5. El electrodoméstico está dotado de un enchufe y únicamente debe conectarse a una toma de corriente con la

puesta a tierra correctamente instalada.

6. El voltaje de la red de suministro ha de corresponderse con el voltaje especifi cado en la placa de tensión.

7. La instalación de la toma de corriente y la sustitución del cable de conexión únicamente debe realizarlas un

electricista cualifi cado. Si el enchufe deja de ser accesible después de la instalación, debe haber un dispositivo dedesconexión de todos los polos en el lado de la instalación con una separación de al menos 3 mm.

8. No deben utilizarse adaptadores, ladrones ni alargadores. Una sobrecarga podría provocar un incendio.

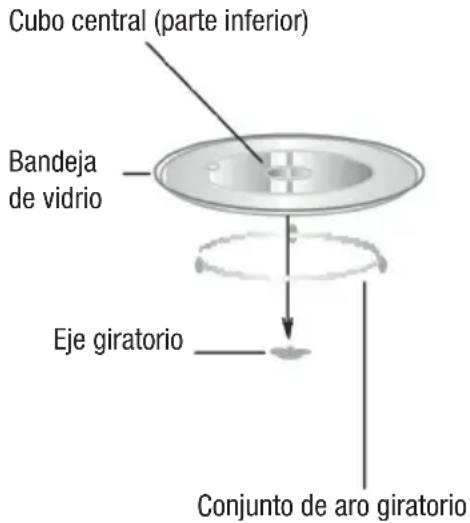

La superfi cie de apoyo podría calentarse durante el funcionamiento. a. Nunca coloque la bandeja de vidrio al revés. La bandeja de vidrio nunca debe bloquearse. b. Tanto la bandeja de vidrio como el conjunto de aro giratorio deben usarse siempre durante la cocción. c. Todos los alimentos y recipientes deben colocarse siempre sobre la bandeja de vidrio. d. Si la bandeja de vidrio o el conjunto de aro giratorio se rompen o se agrietan, póngase en contacto con el centro de servicio autorizado más cercano. Cubo central (parte inferior) Bandeja de vidrio Eje giratorio Conjunto de aro giratorioInstrucciones de instalación Lea el manual detenidamente antes de la instalación Tenga en cuenta lo siguiente: Conexión eléctrica El horno está dotado de un enchufe y únicamente debe conectarse a una toma de corriente con la puesta a tierra correctamente instalada. La instalación de la toma de corriente y la sustitución del cable de conexión únicamente debe realizarlas un electricista cualifi cado y de acuerdo con las normas correspondientes. Si no es posible acceder al enchufe después de la instalación, debe haber un interruptor de aislamiento de todos los polos en el lado de la instalación con una separación de al menos 3 mm. A. Mobiliario empotrado El armario en el que se empotra el horno no debe contar con un panel trasero detrás del aparato. La altura mínima deinstalación es de 85 cm. No cubra las ranuras de ventilación ni los puntos de las tomas de aire. TornilloCubierta de plástico del kit del embellecedor 380+2

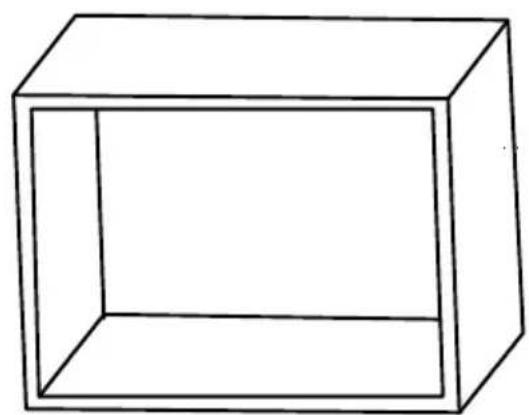

500RIGH T EDGE LEFT EDGE B. Preparación del armario

1. Lea las instrucciones que aparecen en la PLANTILLA INFERIOR DEL

ARMARIO y ponga la plantilla en la parte inferior del armario. a a

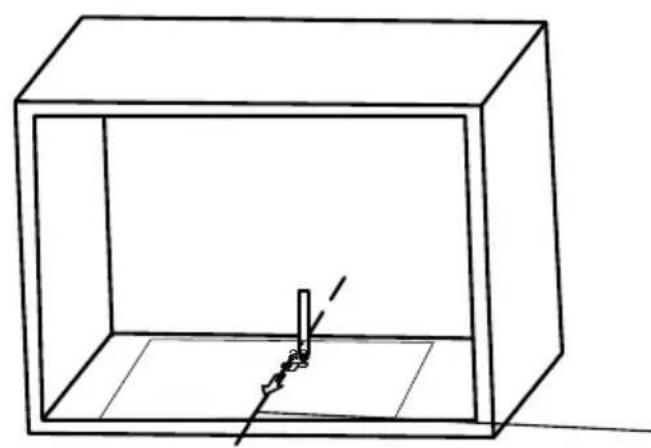

2. Realice las marcas en la parte inferior del armario según las marcas "a" de la plantilla.

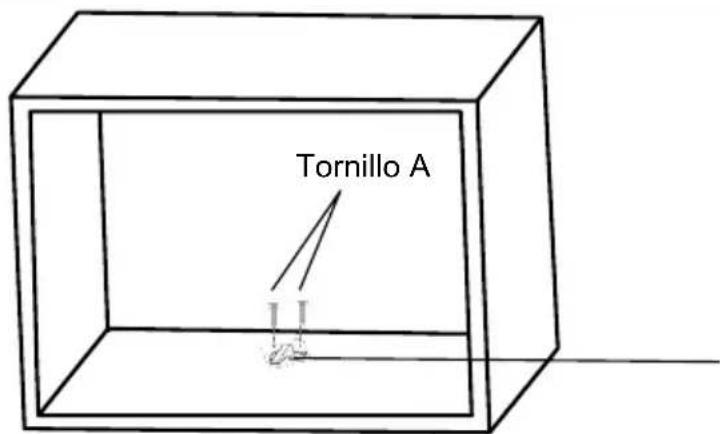

3. Retire la plantilla de la parte inferior del armario y coloque el soporte con el tornillo A.

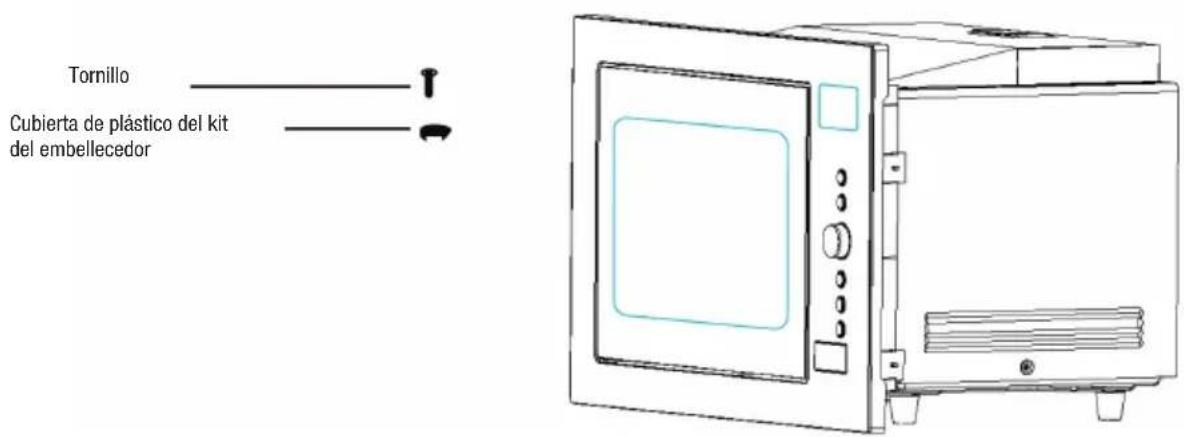

Tornillo A SoporteC. Instalación del horno

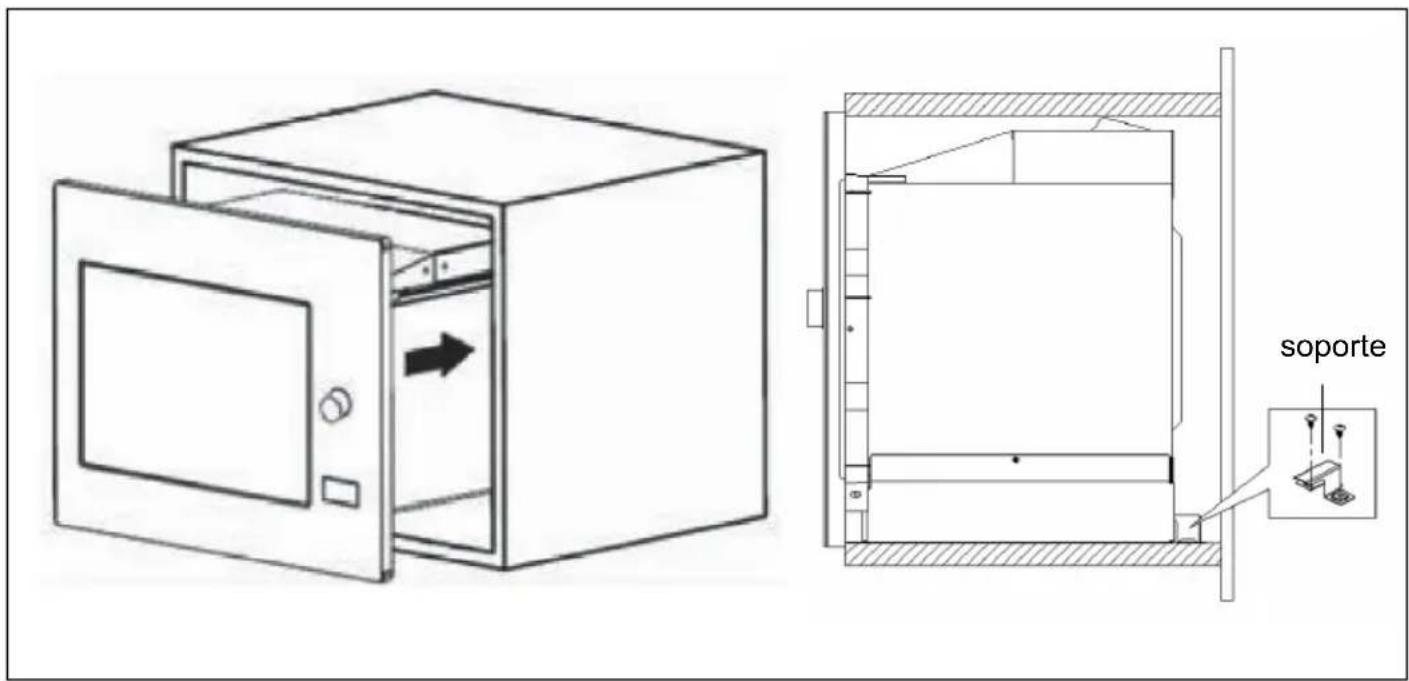

4. Instale el horno en el armario.

- Asegúrese de que la parte posterior del horno está bloqueada por el soporte. - No bloquee ni doble el cable de alimentación. soporte

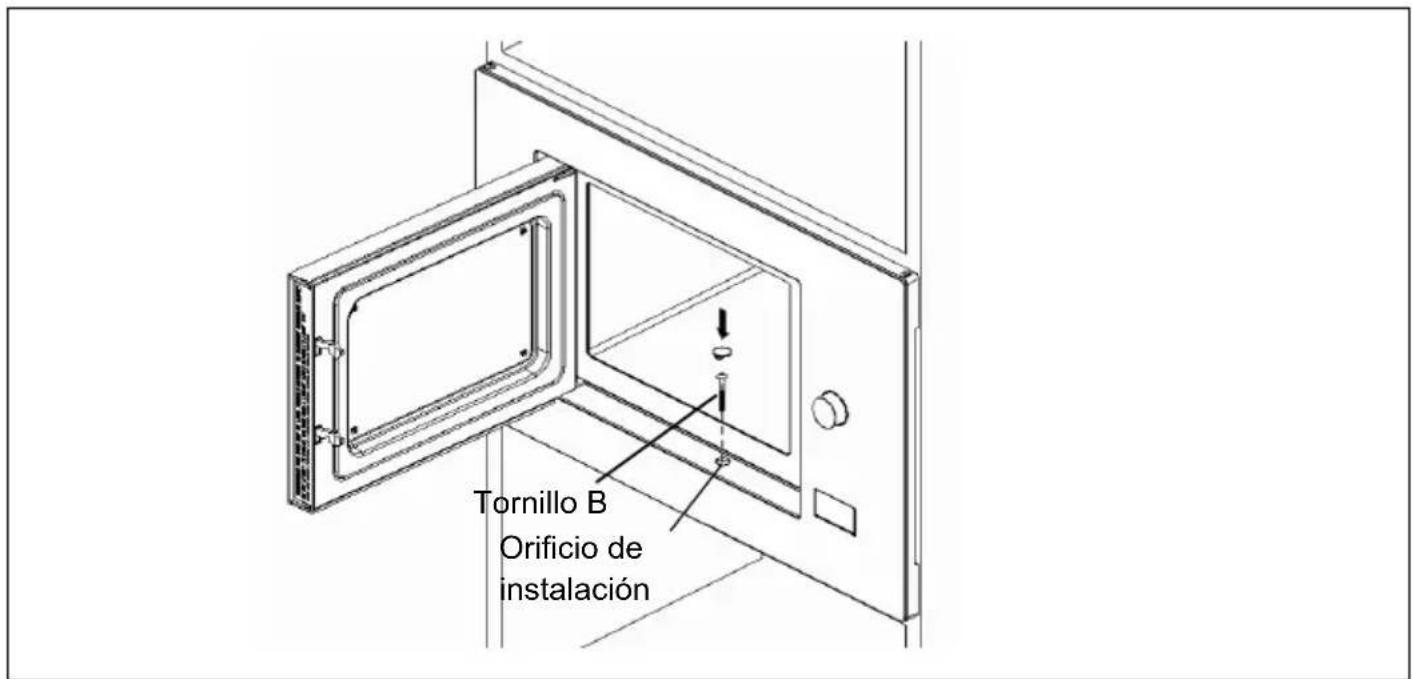

5. Abra la puerta y fije el horno al armario con el tornillo B en el orificio de instalación.

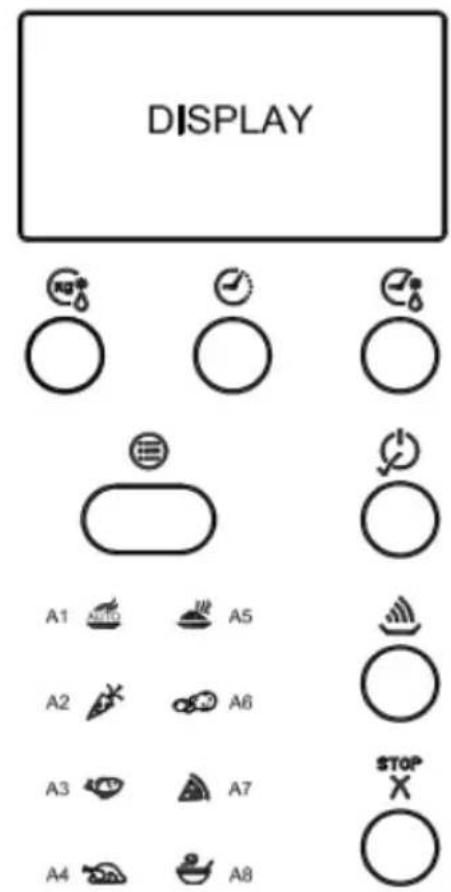

Tornillo B Orificio de instalaciónMicroondas Descongelación por peso Descongelación por tiempo Temporizador / Reloj Menú Stop/Borrar Inicio/+30Sec./ConfirmarInstrucciones de funcionamiento

Una vez que el microondas esté conectado a la red eléctrica, en el LED aparecerá «0:00» y el timbre sonará una vez.

Reloj de cocina/reloj dos veces para seleccionar la función del reloj. Las cifras de la hora parpadean.

2) Gire “ ” para ajustar la hora. La cifra que introduzca debe estar comprendida entre 0 y 23.

3) Pulse Reloj de cocina/reloj y la cifra de los minutos parpadeará.

4) Gire “ ” para ajustar los minutos. La cifra que introduzca debe estar comprendida entre 0 y 59.

5) Pulse Reloj de cocina/reloj para fi nalizar el ajuste del reloj. El símbolo «:» parpadea y se enciende la hora.

2. Cómo cocinar con el microondas

A continuación, pulse Empezar/+30 s/confi rmar para confi rmar y gire “ ” para defi nir el tiempo de cocción entre 0:05 y 95:00. Pulse de nuevo Empezar/+30 s/confi rmar para empezar la cocción. Ejemplo: si quiere usar el microondas con una potencia del 80 % para cocinar durante 20 minutos, puede poner en marcha el horno siguiendo los siguientes pasos.

3) Pulse Empezar/+30 s/confi rmar para confi rmar. En la pantalla se muestra «P80».

4) Gire “ ” para ajustar el tiempo de cocción hasta que en el horno aparezca «20:00».

5) Pulse Empezar/+30 s/confi rmar para iniciar la cocción.

NOTA: los intervalos para los tiempos de ajuste del botón son los siguientes. 0---1 min : 5 segundos 1---5 min : 10 segundos 5---10 min : 30 segundos 10---30 min : 1 minuto 30---95 min : 5 minutos Pulse Microondas. y en el LED se mostrará «P100». Pulse Microondas. para el tiempo o gire “ ” para seleccionar la potencia deseada. Se mostrará «P100», «P80», «P50», «P30» o «P10» por cada pulsación añadida. Pulse Microondas. una vez. En la pantalla se muestra «P100». gire “ ” para seleccionar el 80 % de potencia del microondas.Tabla de potencia del microondas Orden “Micro/grill/combi.” Pantalla instrucciones del panel Potencia del microondas 1 P100 100 % 2 P80 80 % 3 P50 50 % 4 P30 30 % 5 P10 10 % Pulse Una vez Dos veces Tres veces Cuatro veces Cinco veces Potencia del microondas 100% 80% 50% 30% 10% Arranque rápido

Descongelación por peso

1) Pulse Peso/tiempo descongelación una vez. En el horno se mostrará «dEF1».

2) Gire “ ” para seleccionar el peso de los alimentos entre 100 y 2000 g.

3) Pulse Empezar/+30 s/confi rmar para empezar a descongelar.

Descongelación por tiempo

1) Pulse Peso/tiempo descongelación dos veces. En el horno se mostrará «dEF2».

2) Gire “ ” para seleccionar el tiempo de descongelación. El tiempo máx. es de 95 minutos.

3) Pulse Empezar/+30 s/confi rmar para empezar a descongelar. La potencia de descongelación es P30 y no

se puede cambiar. En modo de espera, pulse Quick Start para poner en marcha la cocción con el 100 % de lapotencia. Con cada pulsación añadida se sumarán 30 segundos al tiempo de cocción hasta un máximo de 95minutos.

2) Gire " " para seleccionar la función que desea.

3) Pulse el botón " Menú Automático " para confirmar el menú.

1) Pulse el botón "Menú Automático" , " " y el botón " " se encenderán. Y "A-1" parpadeará.

4) Gire " " para seleccionar el peso de los alimentos. "g" se encenderá.

5) Pulse el botón "Inicio rápido/Inicio" para iniciarlo. "g" se apagará, y " " y " "

parpadearán. Tabla de menús automáticos CALENTAR VERDURA PESCADO CARNE 50 (con 450 g de agua) PASTA 100 (con 800 g de agua) PATATAS PIZZA SOPA

100% 100% 80% 80% 100% 100% 80% 100% Menú Peso (g) Pantalla PotenciaBloqueo: en modo de espera, pulse Parar/borrar durante tres segundos. Se escuchará un pitido largo que le harásaber que se ha activado el modo de bloqueo para niños. La hora actual mostrará si se ha establecido el tiempo. En caso contrario, en el LED aparecerá “ ”. Desactivación del bloqueo: en modo de bloqueo, pulse Parar/borrar durante tres segundos. Se escuchará un pitido largo que le indicará que se ha desactivado el bloqueo. La hora predeterminada parpadeará durante 2 o 3 segundos y luego volverá a mostrarse en la pantalla la hora del reloj.

3) Durante modo de cocción, la pulsación del botón " " hace que se muestre la

hora actual. Se mostrará durante dos o tres segundos.

7. Función de consulta

1) En modo de cocción por microondas, pulse el botón " " se mostrará

la potencia actual durante 2 o 3 segundos.

2) En el modo predefinido, la pulsación del botón " " hace que se muestre el

tiempo que queda para que comience la cocción.

8. Función de bloqueo para niñosResolución de problemas

Normal El horno microondas interfi ere en la recepción de la televisión Es posible que la recepción de radio y televisión se vea afectada cuando el horno microondas está en funcionamiento. Es parecida a la interferencia de pequeños electrodomésticos, como batidoras, aspiradoras y ventiladores. Es algo normal. Luz tenue del horno En cocción a baja potencia, la luz del horno se puede atenuar. Es algo normal. Vapor acumulado en la puerta, sale aire caliente por los conductos de ventilación Durante la cocción, puede salir vapor de los alimentos. La mayor parte saldrá por los conductos de ventilación. Sin embargo, es posible que se acumule en un lugar frío como la puerta del horno. Es algo normal. El horno se ha puesto en marcha accidentalmente sin comida en su interior Está prohibido poner el horno en funcionamiento sin comida en su interior. Resulta muy peligroso. Problema Causa posible Solución El horno no se puede 1) El cable no está conectado Desconéctelo. Vuelva a conectarlo poner en marcha correctamente. pasados 10 segundos.

2) El fusible o el interruptor automático Sustituya el fusible o

se queman. restablezca el interruptor (reparado por personal cualifi cado de nuestra empresa).

3) Problema con la toma de corriente. Pruebe la toma de corriente con

otros aparatos eléctricos. El horno no calienta 4) La puerta no se ha cerrado correctamente. Cierre bien la puerta. El plato de vidrio giratorio 5) Suciedad en el soporte Consulte el apartado hace ruido cuando funciona del plato y en el fondo del horno. “Mantenimiento del microondas” el horno microondas para obtener información acerca de cómo limpiar los componentes sucios. De conformidad con la Directiva sobre residuos de aparatos eléctricos y electrónicos (WEE), estos residuos se han de recoger y procesar por separado. Si en algún momento necesita desechar este producto, NO lo haga junto con los residuos domésticos. Envíelo a los puntos habilitados para la recogida de residuos eléctricos y electrónicos.Forno de microondas

efectuado por um técnico qualifi cado.
