MANUAL DE USUARIO KS 9702 SEVERIN

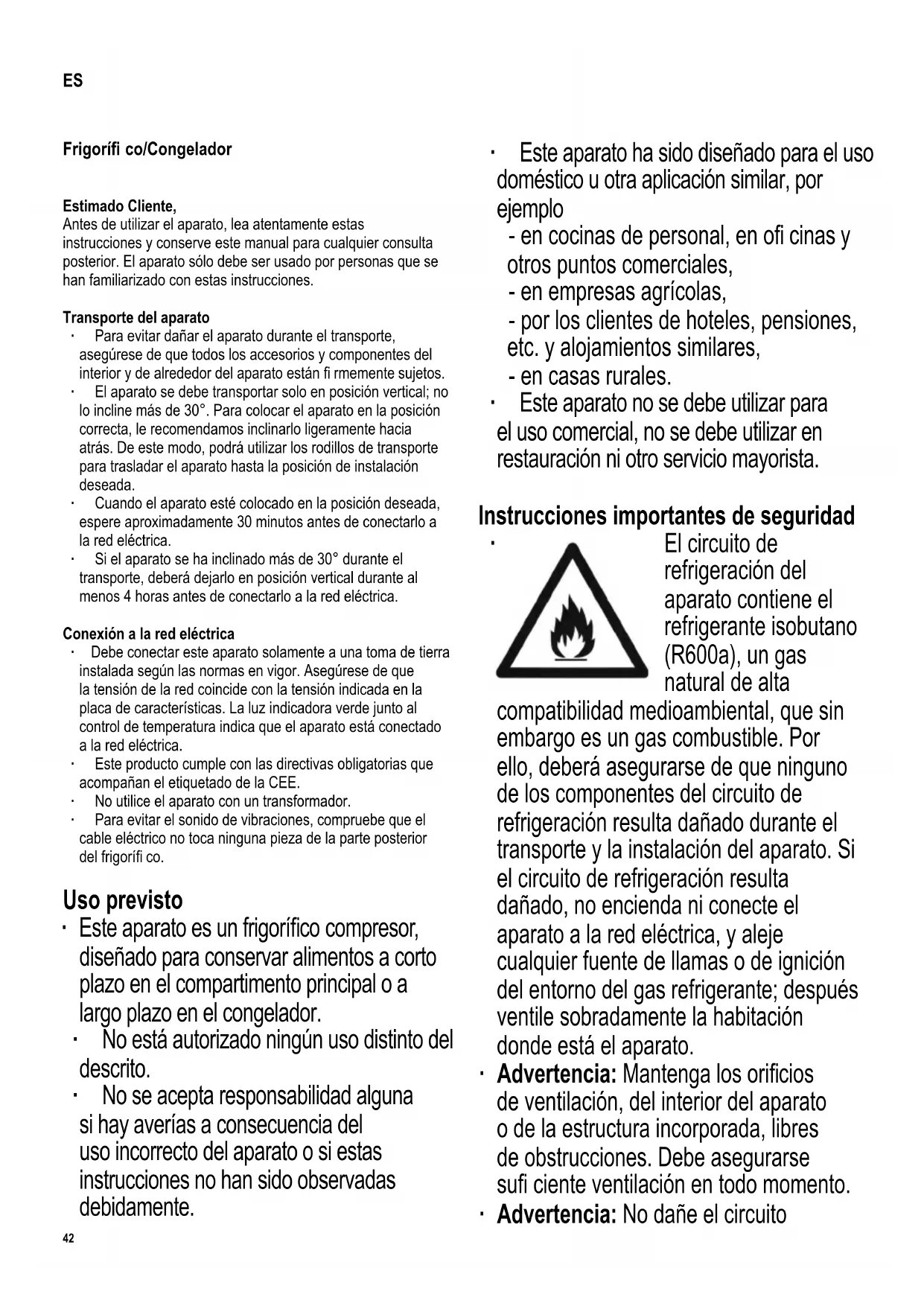

• In overeenstemming met de EU- richtlijn 1062/2010 van bijlage III ** De eigenlijke consumptie hangt af van het gebruikspatroon en de locatie van het apparaat42 Frigorífi co/Congelador Estimado Cliente, Antes de utilizar el aparato, lea atentamente estas instrucciones y conserve este manual para cualquier consulta posterior. El aparato sólo debe ser usado por personas que se han familiarizado con estas instrucciones. Transporte del aparato ∙ Para evitar dañar el aparato durante el transporte, asegúrese de que todos los accesorios y componentes del interior y de alrededor del aparato están fi rmemente sujetos. ∙ El aparato se debe transportar solo en posición vertical; no lo incline más de 30°. Para colocar el aparato en la posición correcta, le recomendamos inclinarlo ligeramente hacia atrás. De este modo, podrá utilizar los rodillos de transporte para trasladar el aparato hasta la posición de instalación deseada. ∙ Cuando el aparato esté colocado en la posición deseada, espere aproximadamente 30 minutos antes de conectarlo a la red eléctrica. ∙ Si el aparato se ha inclinado más de 30° durante el transporte, deberá dejarlo en posición vertical durante al menos 4 horas antes de conectarlo a la red eléctrica. Conexión a la red eléctrica ∙ Debe conectar este aparato solamente a una toma de tierra instalada según las normas en vigor. Asegúrese de que la tensión de la red coincide con la tensión indicada en la placa de características. La luz indicadora verde junto al control de temperatura indica que el aparato está conectado a la red eléctrica. ∙ Este producto cumple con las directivas obligatorias que acompañan el etiquetado de la CEE. ∙ No utilice el aparato con un transformador. ∙ Para evitar el sonido de vibraciones, compruebe que el cable eléctrico no toca ninguna pieza de la parte posterior del frigorífi co. Uso previsto ∙ Este aparato es un frigorífi co compresor, diseñado para conservar alimentos a corto plazo en el compartimento principal o a largo plazo en el congelador. ∙ No está autorizado ningún uso distinto del descrito. ∙ No se acepta responsabilidad alguna si hay averías a consecuencia del uso incorrecto del aparato o si estas instrucciones no han sido observadas debidamente. ∙ Este aparato ha sido diseñado para el uso doméstico u otra aplicación similar, por ejemplo - en cocinas de personal, en ofi cinas y otros puntos comerciales, - en empresas agrícolas, - por los clientes de hoteles, pensiones, etc. y alojamientos similares, - en casas rurales. ∙ Este aparato no se debe utilizar para el uso comercial, no se debe utilizar en restauración ni otro servicio mayorista. Instrucciones importantes de seguridad

El circuito de refrigeración del aparato contiene el refrigerante isobutano (R600a), un gas natural de alta compatibilidad medioambiental, que sin embargo es un gas combustible. Por ello, deberá asegurarse de que ninguno de los componentes del circuito de refrigeración resulta dañado durante el transporte y la instalación del aparato. Si el circuito de refrigeración resulta dañado, no encienda ni conecte el aparato a la red eléctrica, y aleje cualquier fuente de llamas o de ignición del entorno del gas refrigerante; después ventile sobradamente la habitación donde está el aparato. ∙ Advertencia: Mantenga los orifi cios de ventilación, del interior del aparato o de la estructura incorporada, libres de obstrucciones. Debe asegurarse sufi ciente ventilación en todo momento. ∙ Advertencia: No dañe el circuito ES43 de refrigeración. Cualquier fuga de refrigerante podría dañar los ojos; también existe peligro de que se produzca la combustión del gas. ∙ Advertencia: No utilice ningún aparato externo (por ejemplo radiadores o radiadores de aire) para acelerar el proceso de descongelación; siga únicamente los métodos recomendados en este manual. ∙ Advertencia: No utilizar ningún otro aparato eléctrico (por ejemplo un fabricador de cubitos de hielo) dentro del congelador a menos que este manual indique que está permitido. ∙ Antes de conectar el aparato a la red eléctrica, este debe ser examinado con detalle para detectar cualquier desperfecto durante el transporte, incluido el cable eléctrico. Si se detecta algún desperfecto, no conecte el aparato a la red eléctrica. ∙ Este aparato no ha sido diseñado para conservar sustancias explosivas como una lata de aerosol con gas propelente infl amable. ∙ Si el aparato se vende, se entrega a un tercero o se desecha en un punto de reciclaje apropiado, debe advertirse de la presencia de la sustancia aislante ‘ciclopentano’ y del refrigerante R600a. Consulte la sección Desechar el aparato donde se incluye información adicional sobre cómo reciclar correctamente el aparato. ∙ Para cumplir con las normas de seguridad y evitar peligros, cualquier reparación o modifi cación del aparato debe ser realizada por personal del servicio técnico autorizado, incluida la sustitución del cable eléctrico. ∙ Este aparato podrá ser utilizado por niños (mayores de 8 años) y personas con reducidas facultades físicas, sensoriales o mentales, o sin experiencia ni conocimiento del producto, siempre que hayan recibido la supervisión o instrucciones referentes al uso del aparato y entiendan por completo el peligro y las precauciones de seguridad. ∙ Los niños no deben jugar con el aparato. ∙ No se debe permitir que los niños realicen ningún trabajo de limpieza o mantenimiento del aparato a menos que estén bajo vigilancia. ∙ Para la limpieza regular del frigorífi co recomendamos el uso de agua templada con un detergente suave. Los accesorios se deben limpiar por separado con agua y jabón. No los introduzca en el lavavajillas. ∙ Precaución: No retire la cubierta de la luz LED interior. Para cualquier fallo de funcionamiento, póngase en contacto con el servicio técnico (consulte el apéndice). ∙ Para evitar el riesgo de accidentes personales o de averías en el aparato, este solo debe ser transportado con el embalaje original. Para desembalar e instalar el aparato, son necesarias 2 personas. ∙ Precaución: Mantenga a los niños alejados del material de embalaje, porque podría ser peligroso, existe el peligro de asfi xia. ∙ El hielo extraído de la unidad durante su descongelado o limpieza no es apto para el consumo humano. ∙ El cable eléctrico debería examinarse con regularidad para detectar si ha resultado dañado. Si descubriera que está dañado, no debe utilizar el aparato. ∙ Para evitar el riesgo de incendio, no coloque ningún aparato eléctrico sobre el congelador. No colocar recipientes con líquido sobre el aparato: es importante evitar derramar o verter cualquier líquido que podría dañar el aislamiento eléctrico. ∙ Este aparato ha sido diseñado solo para conservar44 alimentos. ∙ Las sustancias alcohólicas se pueden conservar solo cuando están correctamente envasadas en recipientes cerrados y en posición vertical. ∙ No guarde botellas de vidrio que contengan líquidos, en especial líquidos carbonatados, ya que pueden congelarse en el compartimento del congelador: estas botellas pueden explotar durante el proceso de congelación. ∙ Para evitar el riesgo de intoxicación, no consuma alimentos después de la fecha de caducidad indicada. Los alimentos descongelados no se pueden congelar por segunda vez. ∙ No se apoye ni coloque excesivo peso sobre las estanterías, los compartimentos, la puerta, etc. ∙ Proteja siempre el interior del congelador de cualquier llama o fuente de ignición. ∙ Desenchufe el cable eléctrico de la toma de pared - en caso de funcionamiento defectuoso, - antes de descongelar el aparato, - durante su limpieza, - antes de realizar el mantenimiento o reparación del aparato. ∙ Cuando se desenchufa la clavija de la pared, nunca tirar del cable de alimentación. ∙ Si el aparato no se utiliza durante un largo periodo de tiempo, recomendamos mantener la puerta abierta. ∙ Nos reservamos el derecho de incorporar modifi caciones técnicas. Descripción ∙ Los componentes de su frigorífi co-congelador pueden ser distintos, en cantidad y diseño, de los descritos aquí. Esta descripción se refi ere a un aparato que pertenece al grupo de aparatos combinados frigorífi co-congelador de dos compartimentos. El aparato se compone de dos partes: el frigorífi co (A) y el congelador (B). ∙ El compartimento de rápida congelación del interior del congelador lleva el símbolo Fast Freeze.

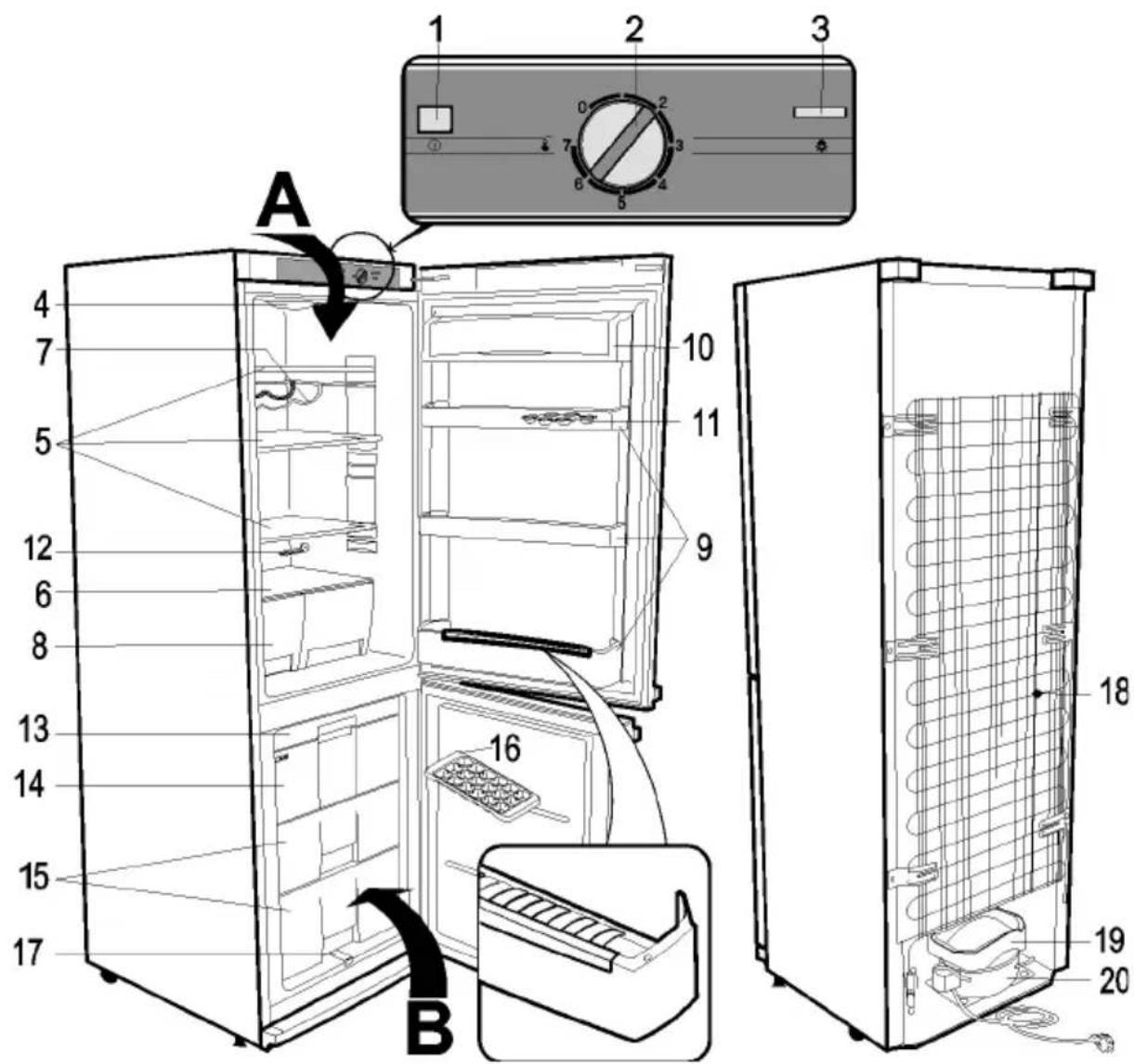

1. Luz indicadora de conexión (verde)

5. Estanterías (de altura ajustable)

6. Estantería de cristal

7. Rejilla para botellas

8. Compartimento para conservar verdura/fruta fresca45

9. Compartimento de la puerta

10. Compartimento para mantequilla/queso

11. Compartimento para huevos

12. Herramienta de limpieza del conducto de salida de agua

13. Bandeja del congelador

14. Compartimento de congelación rápida

15. Compartimentos del congelador

16. Bandeja para cubitos de hielo

17. Salida del agua derretida del congelador

19. Bandeja de evaporación del agua derretida

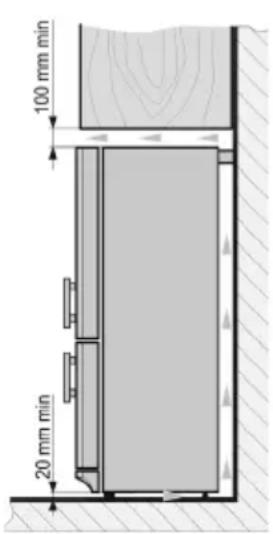

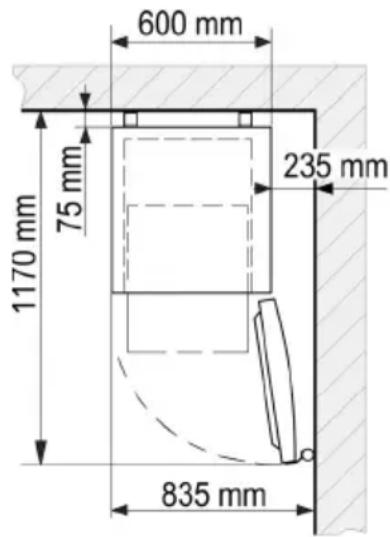

Puesta en marcha ∙ Retire por completo todo el material de embalaje exterior e interior, incluidos los dispositivos rojos de fi jación para el transporte del aparato. ∙ El material de embalaje se debe eliminar correctamente. ∙ NOTA: Al abrir la puerta del congelador, caerá un pequeño componente rojo; este sirve solo para el transporte del aparato y se puede tirar. ∙ Instale los dos espaciadores (1, suministrados) en las ranuras de guía (2) correspondientes de la parte posterior. ∙ Antes de conectar a la red eléctrica, el aparato debe ser examinado detenidamente por si hubiera resultado dañado durante el transporte, incluido el cable eléctrico. ∙ Limpie el aparato siguiendo las instrucciones de la sección Descongelación y limpieza incluida a continuación. ∙ Al encender el aparato por primera vez, se percibirá un ligero olor a ‘nuevo’. Este olor desaparecerá cuando el proceso de enfriamiento haya comenzado. Instalación ∙ El aparato se debe situar en una habitación seca y bien ventilada. ∙ Se debe poner en funcionamiento en lugares con humedad relativa inferior al 70 %. ∙ Los congeladores se clasifi can en distintas clases climáticas. Esta clasifi cación indica la temperatura ambiente a la que el aparato puede funcionar. Consulte la hoja de características de este producto, donde se incluye la clasifi cación de este aparato; la hoja de características está al fi nal de este manual de instrucciones. ∙ No utilizar el aparato en el exterior. ∙ Asegúrese de que la clavija del cable es accesible y se puede desenchufar de la toma eléctrica en cualquier momento. ∙ No exponga el aparato a la luz directa del sol, y no lo coloque cerca de ninguna fuente de calor (radiadores, cocinas, etc). En caso de que estas condiciones no se puedan evitar, deberá instalarse un aislamiento adecuado entre la fuente de calor y el aparato. ∙ Este aparato no se debe instalar dentro de un armario, y tampoco directamente bajo un armario, estantería u objeto similar enganchado en la pared. ∙ Si existe un suelo irregular, los pies ajustables del aparato se pueden utilizar para compensar las irregularidades y asegurar una estabilidad óptima. ∙ Si el aparato se instala junto a una pared, deberá existir un espacio lateral mínimo de 225 mm, para que las puertas se puedan abrir al máximo y extraer los cajones. Dimensiones para la instalación Ventilación Asegúrese de que existe sufi ciente espacio alrededor del aparato para garantizar la circulación de aire por detrás y alrededor del aparato. (Parte posterior, laterales y parte superior 100 mm) Control de la temperatura ∙ El aparato se activa al conectarlo a la red eléctrica. Solo se apagará por completo al desenchufar el cable eléctrico de la toma de la pared. En la posición ‘0’, la función de frío está desactivada, aunque el aparato todavía está conectado a la red eléctrica. ∙ La temperatura del compartimento principal del frigorífi co se puede regular mediante el control de temperatura. Girando el control de la temperatura en sentido de las agujas del reloj, se reducirá la temperatura y girando en sentido contrario a las agujas del reloj, se incrementará la temperatura. ∙ El ajuste medio suele ser el más adecuado para el uso doméstico. ∙ Recomendamos utilizar un termómetro para comprobar la temperatura real del interior del aparato y realizar los ajustes necesarios. ∙ Después de una interrupción en el suministro eléctrico, o si se ha apagado el aparato intencionadamente, podría tardar aproximadamente 5 minutos antes de encenderse de nuevo.46 Luz interior Precaución: No retire la cubierta de la luz LED interior. Para cualquier fallo de funcionamiento, póngase en contacto con el servicio técnico. Conservación y congelación de alimentos La temperatura en el interior del frigorífi co y el congelador dependen principalmente de la temperatura ambiental, la posición del control de temperatura y la cantidad de alimentos conservados. Téngase también en cuenta que la temperatura en el interior puede ascender cada vez que se abre la puerta. Compartimento principal del frigorífi co ∙ Las distintas partes del frigorífi co tendrán distintas temperaturas debido al efecto de frío. La zona menos fría es cerca de la puerta y en la parte superior del frigorífi co, la zona más fría es cerca de la pared posterior y en la parte inferior del frigorífi co. ∙ Los alimentos se deben conservar del modo siguiente: ∙ En las estanterías del frigorífi co (de arriba a abajo): productos de panadería, comidas preparadas, lácteos, carne, pescado y embutidos/salchichas. ∙ En el compartimento para verduras: verdura, ensalada y fruta. ∙ En la puerta (de arriba a abajo): mantequilla, queso, huevos, salsas (por ejemplo mostaza), botellas pequeñas, botellas grandes, tetra-briks de leche y zumos. ∙ Los alimentos líquidos o de fuertes olores, y alimentos que absorben fácilmente olores fuertes (por ejemplo queso, pescado, mantequilla), se deben conservar por separado o en recipientes herméticamente cerrados. ∙ Los alimentos calientes deberán enfriarse a temperatura ambiental antes de introducirlos en el frigorífi co. ∙ Compruebe siempre que la puerta está correctamente cerrada y que la goma de la puerta no está obstruida por alimentos conservados en el compartimento principal ni en la puerta. Compartimento congelador: ∙ El compartimento congelador ha sido diseñado para ultra- congelar y para conservar alimentos congelados a largo plazo, además de producir cubitos de hielo. ∙ Para garantizar la conservación de las sustancias nutritivas, como las vitaminas, recomendamos congelar los alimentos frescos lo más rápidamente posible. A estos efectos, se deben colocar los alimentos en el compartimento de congelación rápida, debidamente separados en una o dos fi las. El compartimento de congelación rápida situado dentro del compartimento del congelador está marcado con Fast Freeze (Congelación Rápida). Recomendamos colocar los alimentos que se van a congelar primero en este compartimento, para su rápida congelación, para colocarlos 24 horas después en otros compartimentos (según proceda). ∙ Precaución: Para garantizar la distribución sufi ciente de aire frío, deberá mantener una distancia mínima de 3 cm entre el vaporizador y la bandeja con los alimentos a congelar. ∙ Evite que alimentos no congelados entren en contacto con alimentos que ya estén congelados. ∙ Precaución: No exceda la capacidad diaria máxima de congelación. La hoja de características de este producto incluida al fi nal de este manual incluye información detallada sobre la cantidad diaria máxima de congelación. ∙ Para congelar rápidamente, gire el control de temperatura hasta Max. Después de 24 horas, cuando los alimentos estén debidamente congelados, el control de temperatura se podrá volver a colocar en la posición original. ∙ Los tiempos de congelación podrán disminuir dividiendo los alimentos en porciones inferiores. ∙ Los materiales de los envases adecuados para los alimentos congelados son fi lm de plástico transparente (sin color) o bolsas de plástico transparente o papel de aluminio. Los materiales de los envases deben estar bien ventilados antes de su utilización y después deberá comprobarse su hermetismo antes de congelar los alimentos. Recomendamos que incluya una etiqueta en cada alimento conservado donde indique el tipo de alimento, la fecha de congelación y la fecha de caducidad. ∙ No intente congelar bebidas carbonatadas, alimentos calientes y tampoco líquidos embotellados. ∙ Los alimentos congelados se pueden descongelar dentro del frigorífi co. De este modo, los alimentos se descongelar lentamente conservando todo su sabor. Además, los alimentos congelados ayudan a mantener la temperatura interior del frigorífi co al nivel adecuado. Las fechas de caducidad para los alimentos congelados se indican (en meses) en la siguiente tabla. ∙ No exceda estos periodos de conservación. ∙ No obstante, respete siempre la fecha de caducidad señalada por los fabricantes de alimentos congelados. ∙ Si el aparato va a estar apagado durante un largo periodo de tiempo (por ejemplo durante una interrupción del suministro eléctrico), no abra la puerta; de este modo se mantendrá la temperatura más baja posible en el interior del congelador. La hoja de características del producto incluye información detallada sobre el tiempo máximo de conservación de alimentos cuando el aparato no47 funcione correctamente. Incluso un leve incremento de la temperatura interior reducirá el tiempo de conservación de los alimentos. Bandeja de congelación La bandeja de congelación permite congelar lentamente los alimentos delicados como hierbas y fruta, a la vez que se evita que se adhieran unos a otros. Introduzca en la bandeja los alimentos que quiere congelar, de modo individual y congélelos. Después de 8-10 horas, extraiga los alimentos congelados e introdúzcalos en un recipiente apropiado. Hacer cubitos de hielo Se incluye una bandeja especial para hacer cubitos de hielo. Llene la bandeja hasta ¾ con agua potable y colóquela en el compartimento del congelador durante unas pocas horas. Los cubitos de hielo se pueden extraer con facilidad de la bandeja si ésta se mantiene a temperatura ambiente durante 5 minutos. Descongelación y limpieza ∙ Antes de limpiar el frigorífi co, deberá desenchufar el cable eléctrico de la toma de la pared. ∙ No vierta agua sobre el frigorífi co ni en el interior del mismo. ∙ Para la limpieza regular del frigorífi co recomendamos el uso de agua templada con un detergente suave. Con el objetivo de evitar olores desagradables en el interior del frigorífi co, deberá limpiarse una vez al mes. ∙ Los accesorios se deben limpiar por separado con agua y jabón. No los introduzca en el lavavajillas. ∙ No utilice productos ni sustancias abrasivas para la limpieza y tampoco líquidos limpiadores con alcohol. ∙ Después de la limpieza, deberá limpiar todas las superfi cies con agua limpia y secarlas por completo. ∙ Antes de volver a conectar el cable eléctrico, compruebe que sus manos están secas. ∙ Tenga cuidado de no retirar ni dañar la placa de características del interior del frigorífi co durante la limpieza. Cuándo descongelar el compartimento congelador ∙ Después de cierto periodo de funcionamiento y en función de varios factores (por ejemplo la frecuencia con la que se abre la puerta), se formará una capa de hielo en los evaporadores situados debajo de los cajones y en la parte delantera de los cajones. Una vez la capa de hielo alcance un grosor de 3 a 5mm, la unidad debe ser descongelada, ya que la acumulación de hielo aumenta el consumo eléctrico del aparato. ∙ El congelador se debe limpiar a fondo al menos dos veces al año. ∙ Antes de limpiar el congelador, deberá desenchufar el cable eléctrico de la toma de la pared. ∙ Extraiga todos los alimentos del compartimento y consérvelos en un lugar fresco, junto con los envases de hielo dentro de un recipiente de plástico. Tenga en cuenta que, cualquier pequeño incremento en la temperatura reducirá el tiempo de conservación y los alimentos deberán consumirse lo antes posible. ∙ Mantenga la puerta abierta. ∙ Extraiga el panel de cubierta. ∙ Extraiga el canal de drenaje del congelador, gírelo 180° y asegúrelo (consulte el diagrama). Coloque un recipiente adecuado bajo la salida del canal.

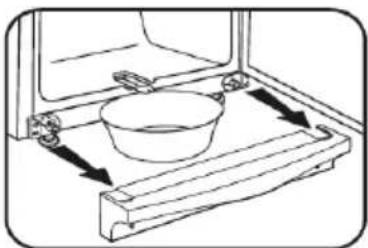

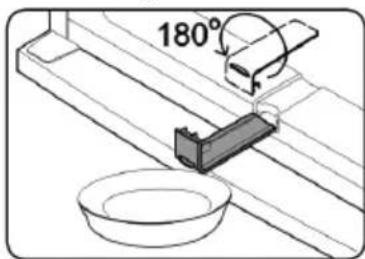

∙ Para acelerar la descongelación, puede colocar uno o más recipientes con agua caliente (no hirviendo) en el interior del congelador. No vierta agua sobre el congelador ni en el interior del mismo. ∙ Advertencia: No utilice ningún instrumento externo ni otros medios (por ejemplo radiadores o calefactores) para acelerar el proceso de descongelación. ∙ Limpie la unidad con un paño húmedo y un poco de detergente. Séquela minuciosamente a continuación. ∙ Vuelva a colocar en su lugar el canal de drenaje y el panel de cubierta. ∙ Ajuste el control de temperatura a su posición máxima. Después de 24 horas, vuelva a colocar el control de temperatura en el ajuste normal. Descongelación del frigorífi co: ∙ El compartimento del frigorífi co no necesita ser descongelado, siendo sufi ciente una adecuada limpieza. ∙ El vaporizador integrado está distribuido con espuma en la pared posterior; por ello se observará la formación de escarcha en la parte posterior. Esta capa de escarcha comenzará a derretirse cuando el compresor no funcione. A través de un sistema de mangueras, el agua derretida caerá en la bandeja de desagüe situada debajo del compresor, y desde aquí se absorberá por el aire circundante. ∙ Para permitir que el agua derretida circule libremente, compruebe siempre que el canal y la apertura de salida de agua del frigorífi co no estén obstruidos. ∙ El agua acumulada en la parte inferior debe ser extraída.48 Consejos para ahorrar energía ∙ El aparato se debe situar en una habitación seca y bien ventilada. ∙ No exponga el congelador a la luz directa del sol, y no lo coloque cerca de ninguna fuente de calor (radiadores, cocinas, etc). En caso de que estas condiciones no se puedan evitar, deberá instalarse un aislamiento adecuado entre la fuente de calor y el aparato. ∙ Asegúrese de que exista sufi ciente circulación de aire alrededor de los laterales de la unidad. ∙ El compresor (en la parte posterior) se debe limpiar con regularidad. La acumulación de polvo provoca un incremento del consumo energético. ∙ Los alimentos calientes se deben enfriar previamente antes de introducirlos en el congelador. ∙ Para evitar una excesiva acumulación de hielo, no deje las puertas del congelador abiertas durante demasiado tiempo en el momento de introducir o extraer alimentos. ∙ La descongelación frecuente del aparato ayuda a ahorrar energía. La información detallada sobre la limpieza del aparato se incluye en la sección Descongelación y limpieza. ∙ No seleccione un ajuste de temperatura inferior al necesario. La información detallada sobre el ajuste de temperatura se incluye en la sección Control de la temperatura. Ruido de funcionamiento ∙ Cuando el aparato esté encendido se escucharán ciertos sonidos típicos. Estos sonidos son: ∙ producidos por el motor eléctrico en el interior del compresor; cuando el compresor esté funcionando el nivel del sonido será ligeramente superior durante un periodo de tiempo. ∙ producidos por el fl ujo del agente refrigerante a través del circuito. Resolución de problemas La siguiente tabla incluye los posibles fallos en el funcionamiento, las causas probables y las soluciones. Si se presenta un fallo en el funcionamiento, compruebe primero si puede solucionarlo usando esta tabla. Si el problema persiste, desconecte el aparato de la red eléctrica y póngase en contacto con el Departamento de Servicio Técnico. Problema Causa posible y solución El aparato no funciona. ∙ El control de temperatura está en la posición ‘0’.→ Utilice un ajuste de temperatura más alto. ∙ La toma de alimentación eléctrica es defectuosa. → Compruebe el fusible. En caso necesario, haga que un electricista cualifi cado inspeccione la toma de alimentación eléctrica. La temperatura en el interior del compartimento del refrigerador o del congelador no es lo sufi cientemente baja. ∙ Hay demasiados alimentos en el aparato. → No guarde demasiados alimentos (consulte la fi cha técnica del producto). ∙ Las puertas no están correctamente cerradas. → Asegúrese de que las puertas estén correctamente cerradas. ∙ Las juntas de la puerta están defectuosas. → Compruebe las juntas de la puerta y póngase en contacto con nuestro Servicio de Atención al Cliente en caso necesario. ∙ Hay demasiado polvo en el condensador. → Limpie el condensador con regularidad. ∙ Insufi ciente ventilación: el aparato está demasiado cerca de la pared, otra estructura u objeto. → consulte la sección ‘Ventilación’ ∙ El ajuste de temperatura es demasiado bajo. → Utilice un ajuste más alto. El sonido normal de funcionamiento cambia o incrementa. ∙ La unidad no está fi rmemente colocada sobre el suelo. → Utilice los pies frontales ajustables para alinear la unidad correctamente. ∙ El mobiliario u objetos adyacentes resultan afectados por el funcionamiento de la unidad de refrigeración (esto es, causando que vibren). → Mantenga las distancias de separación indicadas. ∙ Cualesquiera objetos colocados sobre la unidad podrían estar vibrando → Retire dichos objetos. El agua se acumula en la parte inferior del aparato. ∙ El sistema de drenaje de agua está bloqueado. → Retire la obstrucción y limpie el sistema.49 Puerta reversible ∙ En caso de que sea necesario, se puede invertir la dirección de apertura de la puerta, las bisagras se pueden cambiar del lado derecho (instalación de fábrica) al izquierdo. ∙ Para evitar el riesgo de sufrir lesiones o de dañar el aparato, la inversión de la dirección de apertura de la puerta debe ser realizada por dos personas. ∙ Advertencia: Desenchufe siempre el aparato de la red eléctrica antes de realizar cualquier tarea de mantenimiento o reparación. ∙ Antes de comenzar, deberá prestar atención a lo siguiente: ∙ Compruebe siempre que utiliza el número correcto de arandelas en todos los pernos de las bisagras y los tornillos. ∙ Para que las puertas cierren herméticamente sobre el marco, durante la instalación deberá comprobar que están correctamente alineadas.

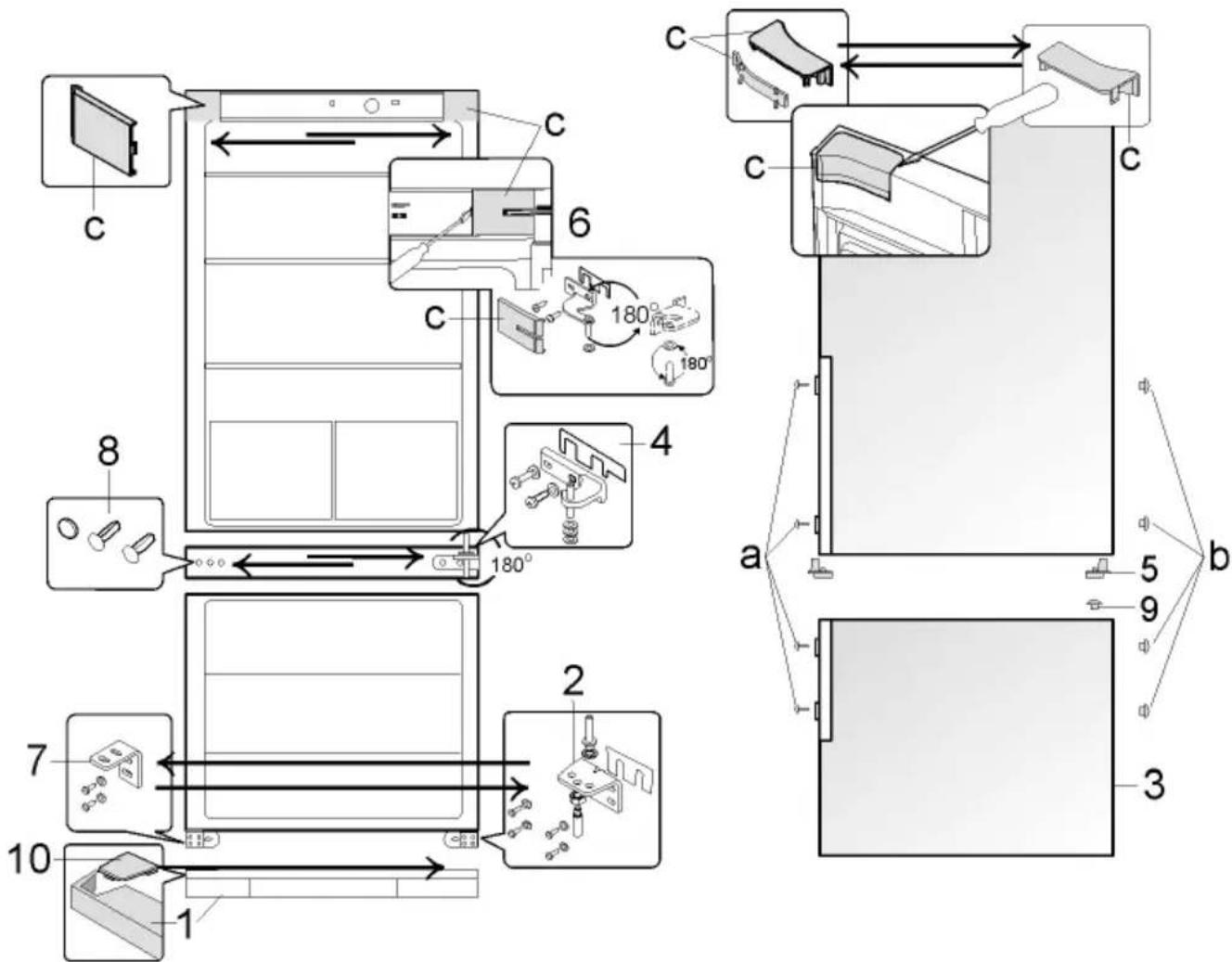

1. Retire las cuatro tapas C de la carcasa y del interior de la

2. Desenrosque el perno de la bisagra en el interior de la

puerta en la zona C/6. Precaución: Sujete la puerta.

3. Retire la puerta del frigorífi co.

4. Extraiga los tornillos de fi jación y retire el soporte superior

6. Observe la placa pequeña de plástico debajo de la

5. Gire 180° la abrazadera 6 incluida la placa pequeña de

Hay una excesiva acumulación de escarcha en la parte posterior del compartimento principal. ∙ Se han guardado alimentos calientes dentro del compartimento. → Deje que los alimentos se enfríen antes de guardarlos. ∙ Las juntas de la puerta están defectuosas. → Compruebe las juntas de la puerta y póngase en contacto con nuestro Servicio de Atención al Cliente, en caso necesario. ∙ El control de temperatura está ajustado demasiado alto. → Utilice un ajuste de temperatura más bajo. Hay una excesiva acumulación de escarcha dentro del compartimento del congelador. ∙ Es necesario descongelar el compartimento del congelador manualmente. → Consulte ‘Descongelado y limpieza’ ∙ Consulte ‘Excesiva acumulación de escarcha en la parte posterior del compartimento principal’ (arriba).50 plástico y vuelva a colocarla en el otro lado del frigorífi co, en los dos orifi cios adyacentes para tornillos.

6. Coloque la puerta del frigorífi co sobre una superfi cie

blanda. Retire el soporte de la bisagra 5 de la parte inferior de la puerta e instale el soporte de bisagra suministrado en el lado contrario.

7. Extraiga las tapas de cobertura y después retire el

soporte de la bisagra por la parte central 4. Observe la placa pequeña de plástico debajo de la abrazadera. Precaución: Sujete la puerta.

8. Desmonte la puerta del congelador 3.

9. Extraiga el panel inferior 1 levantándolo ligeramente.

10. Extraiga los tornillos de fi jación y retire la abrazadera 2

con el perno de la bisagra. Observe la placa pequeña de plástico debajo de la abrazadera.

11. Desatornille el perno de la bisagra, con las arandelas, de

la abrazadera, e instálelo en la apertura correspondiente del lado contrario de la abrazadera.

12. Retire la abrazadera 7 y en su lugar instale la abrazadera

de soporte 2 con el perno de la bisagra.

13. Ahora instale la abrazadera de soporte 7 en la posición

anterior de la abrazadera 2.

14. Extraiga los tapones de sellado 8 de la partición que

separa el frigorífi co del congelador y vuelva a colocarlos en los orifi cios del lado contrario.

15. Extraiga los tapones de sellado 9 de la puerta del

congelador y vuelva a colocarlo en la apertura del lado contrario.

16. Coloque la puerta del congelador en el perno de la

bisagra de la abrazadera de soporte 2. Precaución: Sujete la puerta.

17. Gire 180° la abrazadera de soporte 4 con su perno de

bisagra y su placa de plástico.

18. Vuelva a colocar el perno de la abrazadera en el lateral

opuesto de la puerta del congelador y asegúrelo con los tornillos.

19. Vuelva a colocar las tapas de cobertura para tapar los

20. Coloque la puerta del frigorífi co en el perno de la bisagra

sobre la abrazadera de soporte 4. Precaución: Sujete la puerta.

21. Vuelva a introducir el perno de la bisagra del soporte 6 en

la puerta del frigorífi co y asegúrelo con los tornillos.

22. Instale las cuatro tapas C sobre el soporte y las aperturas.

23. Extraiga los tornillos (a) que sujetan los tiradores de la

puerta y después extraiga el tirador.

24. Instale los tiradores en el lado contrario, utilizando los

tornillos de fi jación para sujetarlos; tenga en cuenta que los tornillos deben pasar por los tapones de sellado (b). Presione los tapones de sellado suministrados (

introduciéndolos en las aperturas ahora vacías de la puerta.

25. Extraiga la tapa 10 del panel inferior 1 y vuelva a colocarla

en el lado contrario.

26. Vuelva a colocar el panel 1 en el aparato.

Desechar el aparato Los dispositivos en los que fi gura este símbolo deben ser eliminados por separado de la basura doméstica, porque contienen componentes valiosos que pueden ser reciclados. La eliminación correcta ayuda a proteger el medio ambiente y la salud de las personas. Consulte a las autoridades municipales o el establecimiento de venta donde podrán facilitarle la información relevante. Los aparatos eléctricos que ya no son utilizables se pueden entregar gratuitamente en el establecimiento de venta. El refrigerante y el producto químico de la espuma aislante se deberán desechar a través de una agencia competente. Extreme las precauciones para no dañar el circuito de refrigeración antes de entregar el aparato en el punto de recogida competente. Garantía Este producto está garantizado por un período de dos años, contado a partir de la fecha de compra, contra cualquier defecto en materiales o mano de obra. Esta garantía sólo es válida si el aparato ha sido utilizado siguiendo las instrucciones de uso, siempre que no haya sido modifi cado, reparado o manipulado por cualquier persona no autorizada o haya sido estropeado como consecuencia de un uso inadecuado del mismo. Naturalmente esta garantía no cubre las averías debidas a uso o desgaste normales, así como aquellas piezas de fácil rotura tales como cristales, piezas cerámicas, etc. Esta garantía no afecta a los derechos legales del consumidor ante la falta de conformidad del producto con el contrato de compraventa. Información necesaria para el Servicio de Asistencia Técnica Si es necesario reparar el aparato, póngase en contacto con nuestro Servicio de Asistencia Técnica, facilitando información detallada sobre el problema y citando el número de artículo KS ... incluido en la placa de características del aparato (ver la imagen). Esta información ayudará a gestionar su petición efi cientemente. Si el aparato no funciona correctamente o se presenta otro problema, póngase en contacto con el Departamento de Atención al Cliente. La dirección se incluye en el apéndice de este manual.51 Datos técnicos del producto para electrodomésticos refrigeradores * Art. no. KS 9701, 9702, 9703, 9704, 9705, 9706 Categoría de electrodomésticos refrigeradores domésticos 7 - Frigorífi co/congelador Clasifi cación de efi ciencia energética A++ Consumo energético en kWh/año ** 179 Capacidad utilizable del frigorífi co (litros) 173 Capacidad utilizable – Compartimento de cero grados (litros) --- Capacidad útil - Congelador (litros) (sin cajones)

No frost (sin escarcha): frigorífi co sí No frost (sin escarcha): congelador no Tiempo máximo de conservación en caso de funcionamiento defectuoso, h

Capacidad de congelación, kg/24h 6 Clasifi cación climática ST Temperatura ambiental, °C 16-38 Emisión de ruido en dB(a) 40 Dimensiones (Alto x Ancho x Fondo) en mm 1500 x 600 x 650 Peso, kg 55 Especifi caciones eléctricas Ver placa de características
