MANUAL DE USUARIO Regal M2 80ED CELESTRON

Gracias por adquirir un telescopio Regal M2 de Celestron. Confiamos en que este telescopio le ofrecerá años de servicio y satisfacción. Lea atentamente las instrucciones antes de usar su telescopio para garantizar un uso y cuidados adecuados.

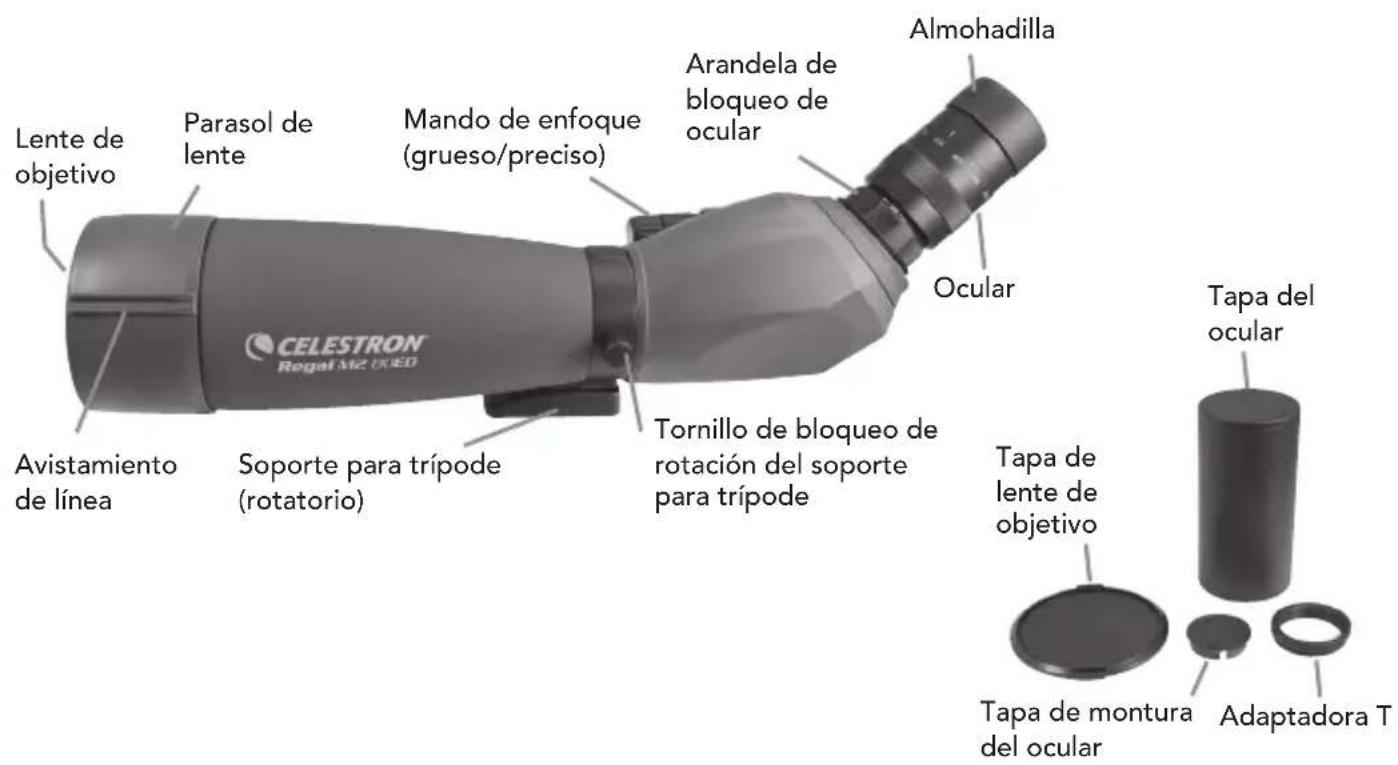

Lente de objetivo Parasol de lente Mando de enfoque (grueso/preciso) Arandela de bloqueo de ocular Almohadilla Ocular Tornillo de bloqueo de rotación del soporte para trípode Avistamiento de línea Soporte para trípode (rotatorio) Tapa del ocular Tapa de lente de objetivo Adaptadora T Tapa de montura del ocular

ATENCIÓN

mire nunca al sol cuando use el telescopio.

Mirar al sol puede provocar daños permanentes a la vista.

ANTES DEL USO

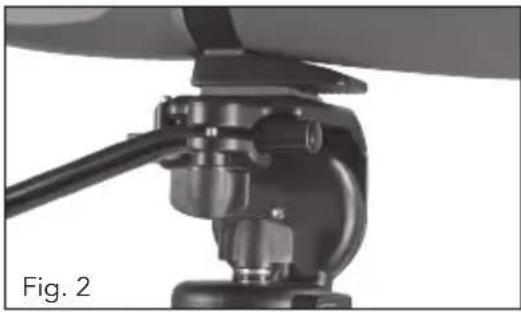

Fije el telescopio a un trípode resistente antes de observar, ya que el tamaño y potencia del telescopio precisa de un trípode sólido para obtener estabilidad y conseguir imágenes claras y definidas (Fig. 2).

FIJACIÓN DEL OCULAR

El telescopio Regal M2 incluye un ocular de zoom. Para fijar el ocular al telescopio, gire hacia la izquierda la arandela de bloqueo del ocular hasta que esté suelto y saque la tapa del soporte del ocular. Asegúrese de que la tapa protectora de la lente se haya sacado del ocular y deslícelo en el soporte del ocular (Fig. 3a). Cuando el ocular esté totalmente asentado gire la arandela de bloqueo a la derecha para fijar el ocular y mantenerlo en su lugar (Fig. 3b). No intente fijar ni sacar el ocular sin aflojar primero la arandela de bloqueo, podría dañar el ocular y/o el telescopio.

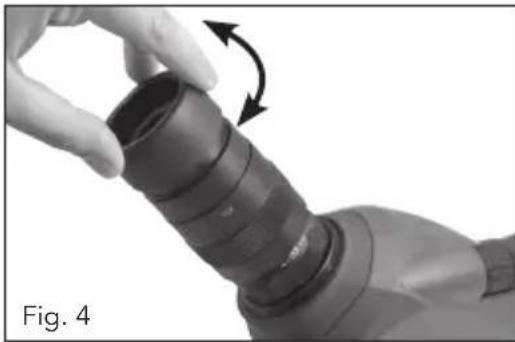

El ocular de zoom del Regal M2 incluye una almohadilla desplegable para adaptarse a usuarios tanto con gafas como sin ellas (Fig. 4). Si no lleva gafas, gire las almohadillas hacia la izquierda hasta que queden en la posición elevada. Si lleva gafas, asegúrese de que la almohadilla esté bajada para obtener el máximo campo de visión. Las almohadillas pueden ponerse en posiciones intermedias entre totalmente elevada y totalmente bajada, lo que puede adaptarse mejor a ciertos usuarios.

CAMBIAR EL AUMENTO

Para cambiar el aumento del ocular del zoom, fire el ocular hacia la izquierda para aumentarlo y a la derecha para reducirlo (Fig. 5). Cuando cambie el aumento el telescopio deberá volver a enfocarse. Con el aumento más bajo se obtendrá siempre el mayor campo de visión y las imágenes más claras.

ENFOQUE

Para garantizar una imagen clara y definida debe enfocarse el telescopio. El Regal M2 incluye un sistema de doble enfoque que incluye un enfoque amplio y uno preciso (Fig. 6). Para enfocar el telescopio, gire lentamente el mando de enfoque amplio hasta que la imagen sea clara

y definida. Para un ajuste preciso gire lentamente el mando de enfoque preciso (situado delante del mando de enfoque amplio) hasta que la imagen del ocular esté clara y definida. Cuando el mando de enfoque ya no gire más, gire la rueda en dirección opuesta.

SOPORTE PARA TRÌPODE ROTATORIO

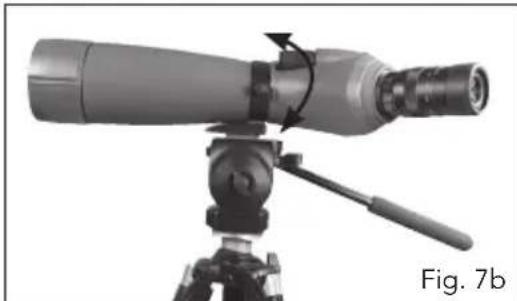

El Regal M2 incluye un soporte para trípode rotatorio que puede girar 360° y permite poner el ocular en cualquier posición. Para cambiar la posición del ocular, afloje el tornillo de bloqueo situado en el soporte del trípode y gire el telescopio hasta la posición deseada (Fig. 7a, 7b). Apriete el tornillo de fijación y observe por el ocular.

PARASOL DE LENTE Y GUÍA DE OBSERVACIÓN

El parasol de la lente del Regal M2 se separa del chasis para proteger la lente de exposiciones a lluvia o para evitar que un resplandor no deseado entre en el telescopio y afecte a la imagen. En la goma del parasol de la lente se ha marcado una guía de observación para ayudarle a localizar su objetivo y ponerlo en el campo de visión (Fig. 8). La ubicación de la guía de observación puede cambiarse girando el parasol de la lente.

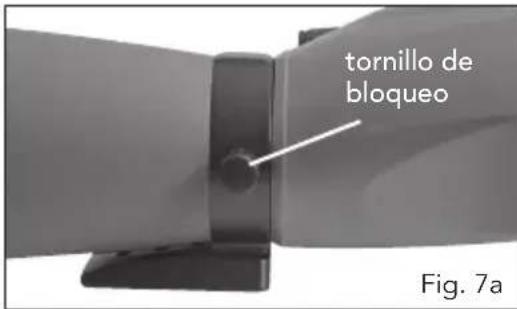

tornillo de bloqueo Fig. 7a

Los telescopios de la gama Regal M2 se han diseñado para usar oculares opcionales de 1,25". Celestron ofrece una amplia selección de oculares de 1,25" para usarlos en su telescopio y obtener mayores aumentos, campos de visión más amplios, etc.

PLACA DE EQUILIBRADO (PARA EL MODELO DE 100 MM)

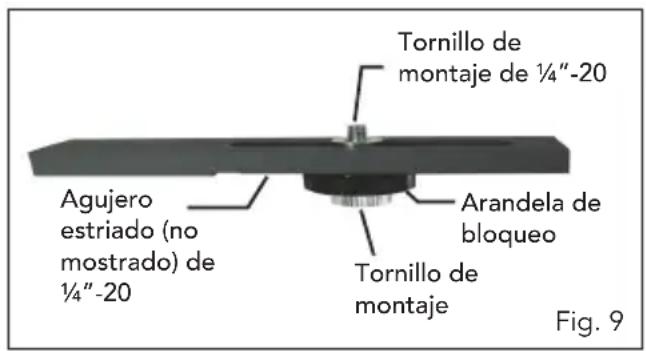

El telescopio de 100 mm Regal M2 incluye una placa de equilibrado para equilibrar adecuadamente el telescopio al fijarlo a un trípode (Fig. 9). Para usar la placa de equilibrado, móntela en el tornillo de montaje de ¼"-20 del trípode usando el hueco estriado de ¼"-20 mm situado en la parte inferior de la placa. Fije el telescopio a la placa de equilibrado usando el tornillo de montaje de ¼"-20 situado en la parte superior de la placa y páselo por el telescopio hasta el fondo. Deslice el telescopio por la sección con ranura de la placa hasta que el telescopio esté equilibrado sobre el trípode. Apriete la arandela de fijación para mantener el telescopio en la posición deseada.

Tornillo de montaje de ¼"-20 Agujero estriado (no mostrado) de ¼"-20 Arandela de bloqueo Tornillo de montaje Fig. 9

FOTOGRAFÍA AUMENTADA

Los telescopios Regal M2 pueden usarse para fotografía a distancia con cámaras digitales reflex y directas. Observe que no todas las cámaras son compatibles con la fotografía a distancia, y en algunas se producirá estampado (imagen circular rodeada de negro). Las cámaras directas con un zoom óptico de 3x o 4x acostumbran a ser las más compatibles, con el menor nivel de estampado. La mayoría de fotografías serán más definidas y claras cuando se use el aumento más pequeño del ocular con zoom.

FOTOGRAFÍA REFLEX

Para usar una cámara reflex y el telescopio para fotografiar, disparará por el ocular con zoom cuando esté fijado al telescopio. Para evitar dañar el telescopio, el ocular o la cámara, asegúrese de que la arandela de bloqueo del ocular esté fijada durante cada estadio de la instalación.

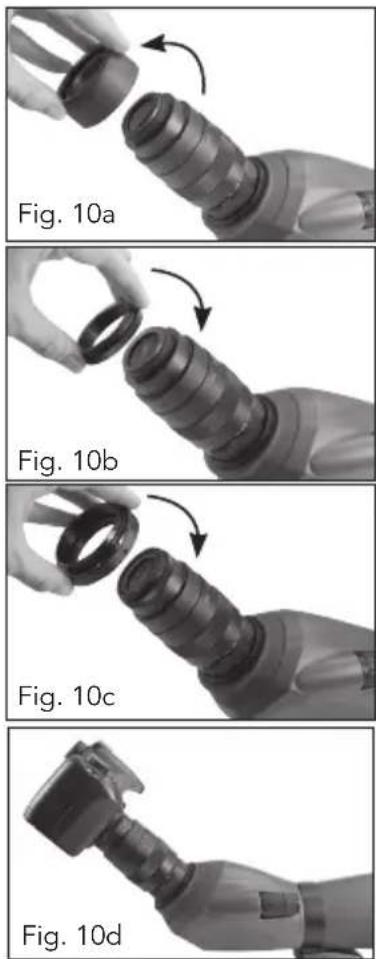

1. Saque la almohadilla del ocular con zoom. Con la almohadilla bajada, gírela hacia la izquierda para sacarla del ocular. Se mostrarán las estrías bajo la almohadilla (fig. 10a).
2. Pase la arandela del adaptador estriado incluido por las ranuras expuestas del ocular en el paso uno anterior (fig. 10b).
3. Pase una arandela estriada opcional para la marca y modelo de cámara en la arandela adaptadora estriada (fig. 10c).
4. Fije el chasis de la cámara reflex a la arandela estriada (fig. 10d).

Los telescopios Regal M2 tienen aperturas fijas, y por tanto relaciones de f/ fijas. Para garantizar una exposición adecuada de sus fotografías debe adaptar la velocidad del obturador de la forma correspondiente. La mayoría de cámaras ofrecen una medición por la lente que le permite saber si la imagen está poco o demasiado expuesta. Consulte el manual de su cámara para obtener información específica sobre medición, cambio de velocidad del obturador y otras configuraciones.

FOTOGRAFÍA DIRECTA

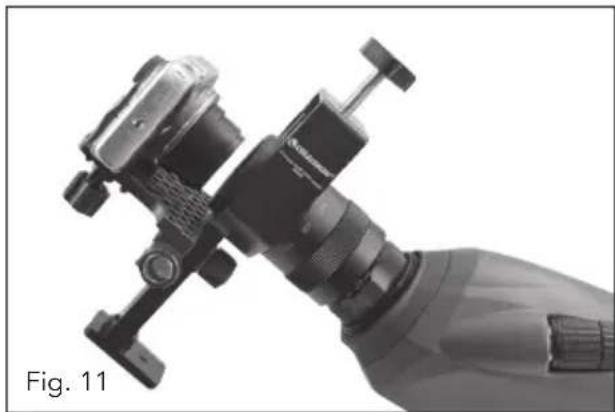

Pueden usarse diversas cámaras directas para realizar fotografía aumentada con los telescopios Regal M2 usando el adaptador de cámara universal (#93626) ofrecido por Celestron (Fig. 11). Este adaptador se fija al ocular del telescopio y permite a la lente de la cámara centrarse tras el ocular. Observe que no todas las cámaras son compatibles con este adaptador, ya que no se dispone del ajuste suficiente para centrar la lente tras el ocular cuando su posición sea baja en el chasis de la cámara o cuando la cámara no tenga una altura adecuada.

RESISTENCIA AL AGUA / NIEBLA

Los telescopios de la gama Regal M2 son impermeables y están llenos de gas de nitrógeno para evitar que el chasis se empañé internamente.

Su telescopio Celestron le ofrecerá años de servicio fiable si se cuida y guarda adecuadamente.

1. Proteja el telescopio de impactos y no fuerce ninguna pieza móvil más allá de sus límites.
2. Proteja la óptica del telescopio poniendo todas las tapas de lentes cuando no lo use.
3. Guarde su telescopio en un lugar fresco y seco siempre que sea posible.

4. Cuando lo guarde durante un periodo prolongado, coloque el telescopio en una bolsa de plástico o un recipiente hermético con desecante.

5. No deje el telescopio en un coche en un día cálido/soleado ni cerca de nada que genere calor, podría dañarlo.

6. Limpie el polvo, la suciedad o el agua que pueda estar sobre el telescopio o en las piezas móviles en cuanto sea posible para evitar posibles daños.

LIMPIEZA

Es crucial una limpieza correcta de la lente para mantener la integridad óptica del telescopio. Las lentes sucias reducen la cantidad de luz que se transmite por el telescopio y su experiencia de observación global.

1. Saque el polvo de las lentes con un cepillo suave para lentes o un bote de aire comprimido.
2. Elimine cualquier huella dactilar, mancha o suciedad de la superficie de la lente con una gamuza suave y limpia para lentes frotándola con un movimiento circular. Comience por el centro de la lente y avance hacia los bordes. Aliente ligeramente sobre la lente para proporcionar humedad si es necesario.
3. Para una limpieza más completa recomendamos usar un kit de limpieza de lente/óptica, disponible en la mayoría de tiendas de fotografía u óptica. Siga las instrucciones incluidas en el kit de limpieza para obtener los mejores resultados.

SERVICIO Y REPARACIÓN

Si se presentan problemas de garantía o reparaciones, contacte con el departamento de servicio al cliente de Celestron si vive en Estados Unidos o Canadá. Si vive en otro país, contacte con el vendedor en el que adquirió el telescopio o el distribuidor de Celestron de su país. Puede encontrar una lista de distribuidores en nuestro sitio web.

GARANTÍA

Su telescopio está cubierto por la garantía limitada de por vida de Celestron. Celestron garantiza que estos binoculares están libres de defectos de materiales y mano de obra durante la vida útil de los binoculares para el propietario original. Celestron reparará o sustituirá los binoculares que, al ser inspeccionados por Celestron, muestren defectos de materiales o mano de obra y estén dentro de las definiciones de los límites descritos a continuación.

Esta garantía no cubre productos que hayan sido sometidos a abuso, mal uso, danos físicos, alteraciones, reparaciones o modificaciones no autorizadas. Esta garantía no cubre defectos por desgaste normal y otras condiciones.

Esta garantía tiene validez para clientes de EE.UU. y Canadá que hayan adquirido su telescopio en un vendedor autorizado de Celestron en EE.UU. y Canadá. Para productos adquiridos fuera de EE.UU. o Canadá, contacte con su distribuidor local de Celestron o un vendedor autorizado para obtener la información de garantía aplicable. Puede encontrar información adicional de garantía y eligibilidad en el sitio web de Celestron.

Los telescopios de Celestron están disenados y pretendidos para personas de 14 o más años de edad. El diseño y las especificaciones del producto están sujetos a cambios sin notificación previa.

Para especificaciones e información completa del producto: www.celestron.com • ©2013 Celestron • Todos los derechos reservados. 2835 Columbia Street • Torrance, CA 90503 EE.UU. Teléfono: 800.421.9649 • Impreso en China 0113
