TCDW255 - Lijadora EINHELL - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato TCDW255 EINHELL en formato PDF.
| Tipo de producto | Lijadora en seco |
| Marca | Einhell |
| Modelo | TCDW255 |
| Tensión de alimentación | 230-240 V ~ 50 Hz |
| Potencia absorbida | 600 W |
| Superficie de lijado | Ø 215 mm |
| Tamaño del papel de lija | Ø 225 mm |
| Velocidad de rotación en vacío | 600 - 1500 rpm |
| Tubo telescópico | 1100 - 1650 mm |
| Peso | 3,6 kg |
| Categoría de protección | II (doble aislamiento) |
| Nivel de presión acústica | 84 dB(A) (incertidumbre 3 dB) |
| Nivel de potencia acústica | 95 dB(A) (incertidumbre 3 dB) |
| Vibración (mango) | 3,03 m/s² (incertidumbre 1,5 m/s²) |
| Funciones principales | Lijado de tabiquería seca, techos, suelos; eliminación de pintura, papel tapiz, cola; aspiración de polvo integrada |
| Regulador de velocidad | Sí, mediante rueda |
| Encendido | Interruptor de encendido/apagado con función continua (bloqueo) |
| Plato de lijado pivotante | Sí, sobre dos ejes para trabajo por encima de la cabeza |
| Fijación del papel de lija | Cierre de velcro (auto-adherente) |
| Conexión de aspiración | Manguera de aspiración Ø adaptada para aspiradora |
| Mantenimiento y limpieza | Limpiar regularmente con paño húmedo y jabón; comprobar escobillas de carbón |
| Seguridad | Usar protección auditiva, mascarilla antipolvo, gafas de protección; desconectar antes de ajustar |
| Piezas de desgaste | Escobillas de carbón, plato de lijado, papel de lija |
| Almacenamiento recomendado | Lugar oscuro, seco, protegido de heladas, entre 5 y 30 °C |
Preguntas frecuentes - TCDW255 EINHELL
Preguntas de los usuarios sobre TCDW255 EINHELL
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Lijadora en formato PDF gratis! Encuentra tus instrucciones TCDW255 - EINHELL y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. TCDW255 de la marca EINHELL.
MANUAL DE USUARIO TCDW255 EINHELL

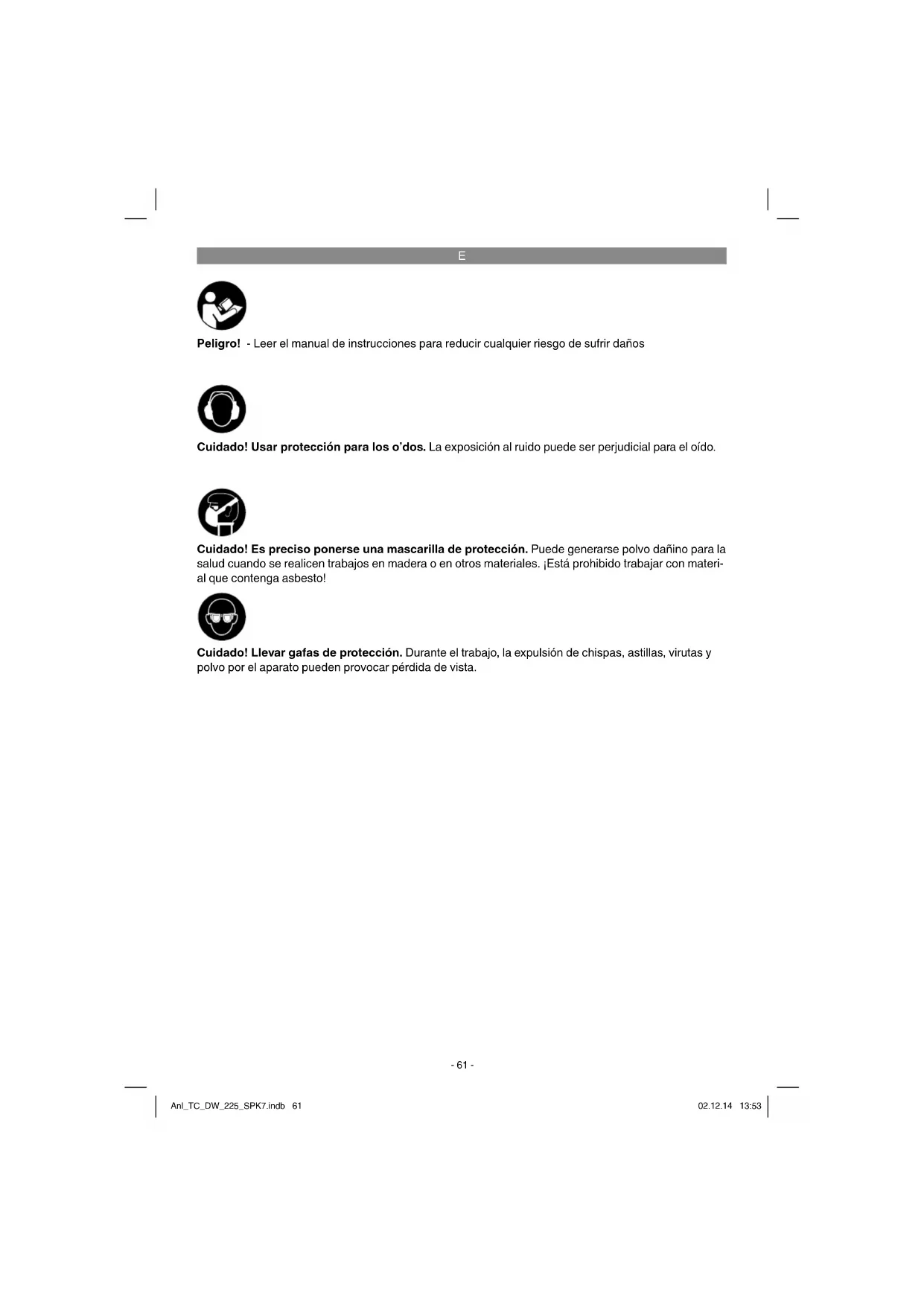

E Manual de instrucciones original Lijadora para paredes en seco
Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños
Cuidado! Usar protección para los o'dos. La exposición al ruido puede ser perjudicial para el oído.
Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la salud cuando se realicen trabajos en madera o en otros materiales. ¡Está prohibido trabajar con material que contenga asbesto!
Cuidado! Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y polvo por el aparato pueden provocar pérdida de vista.
E
Peligro!
Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar lesiones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/advertencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cualquier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertencias de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.
1. Instrucciones de seguridad
Encontrará las instrucciones de seguridad correspondientes en el prospecto adjunto.
Peligro!
Lea todas las instrucciones de seguridad e indicaciones. El incumplimiento de dichas instrucciones e indicaciones puede provocar descargas, incendios y/o daños graves. Guarde todas las instrucciones de seguridad e indicaciones para posibles consultas posteriores.
2. Descripción del aparato y volumen de entrega
2.1 Descripción del aparato (fi g. 1/7)
- Interruptor ON/OFF
- Regulador de velocidad
- Bloqueo para prolongación del tubo telescó- pico
- Prolongación del tubo telescópico
- Alojamiento para el sistema de aspiración de polvo
- Tubo de goma para sistema de aspiración de polvo
- Disco abrasivo
- Empuñadura
- Empuñadura adicional
- Ganchos de cierre
- Botón de enclavamiento
2.2 Volumen de entrega
Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Service Center o a la tienda especializada más cercana en un plazo máximo de 5 días laborales tras
la compra del artículo presentando un recibo de compra válido. A este respeto, observar la tabla de garantía de las condiciones de garantía que se encuentran al fi nal del manual.
- Abrir el embalaje y extraer cuidadosamente el aparato.
- Retirar el material de embalaje, así como los dispositivos de seguridad del embalaje y para el transporte (si existen).
- Comprobar que el volumen de entrega esté completo.
- Comprobar que el aparato y los accesorios no presenten daños ocasionados durante el transporte.
- Si es posible, almacenar el embalaje hasta que transcurra el periodo de garantía.
Peligro!
¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jueguen con bolsas de plástico, láminas y piezas pequeñas! ¡Riesgo de ingestión y así xia!
• Lijadora para paredes en seco
- Papel abrasivo
• Manguera de aspiración
• Manual de instrucciones original
- Instrucciones de seguridad
3. Uso adecuado
La lijadora para paredes en seco está indicada para lijar paredes en seco emplastecidas, techos y paredes en interiores, así como para retirar los restos de papel, capas de pintura, revestimientos, restos de adhesivo y el revoque suelto. Asimismo, el aparato puede ser utilizado también para lijar el suelo.
Utilizar la máquina sólo en los casos que se indican explícitamente como de uso adecuado. Cualquier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el responsable es el usuario u operario de la máquina.
Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industriales, comerciales o talleres, así como actividades similares.
E
4. Características técnicas
| Tensión | 230-240 voltios ~ 50 Hz |
| Consumo | 600 W |
| Superfi cie abrasiva | 215 mm |
| Tamaño del papel abrasivo | 225 mm |
| Velocidad en vacío | 600-1500 rpm |
| Tubo telescópico | 1100-1650 mm |
| Rosca del husillo de alojamiento | M6 |
| Clase de protección: | II 回 |
| Peso: | 3,6 kg |
Peligro!
Ruido y vibración
Los valores con respecto al ruido y la vibración se determinaron conforme a la norma EN 60745.
| Nivel de presión acústica L_pA | 84 dB(A) |
| Imprecisión K_pA | 3 dB |
| Nivel de potencia acústica L_WA | 95 dB(A) |
| Imprecisión K_WA | 3 dB |
Usar protección para los oídos.
La exposición al ruido puede ser perjudicial para el oído.
Los valores totales de vibración (suma de vectores en las tres direcciones) se determinaron conforme a la norma EN 60745.
Empuñadura
Valor de emisión de vibraciones a_n=3,03 m/s^2 Imprecisión K = 1,5 m/s²
El valor de emisión de vibraciones indicado se ha calculado conforme a un método de ensayo normalizado, pudiendo, en algunos casos excepcionales, variar o superar el valor indicado dependiendo de las circunstancias en las que se utilice la herramienta eléctrica.
El valor de emisión de vibraciones indicado puede utilizarse para comparar la herramienta con otras.
El valor de emisión de vibraciones indicado también puede utilizarse para una valoración preliminar de los riesgos.
¡Reducir la emisión de ruido y las vibraciones al mínimo!
- Emplear sólo aparatos en perfecto estado.
- Realizar el mantenimiento del aparato y limpiarlo con regularidad.
• Adaptar el modo de trabajo al aparato.
• No sobrecargar el aparato. - En caso necesario dejar que se compruebe el aparato.
- Apagar el aparato cuando no se esté utilizando.
• Llevarguantes.
Cuidado!
Riesgos residuales
Incluso si esta herramienta se utiliza adecuadamente, siempre existen riesgos residuales.
En función de la estructura y del diseño de esta herramienta eléctrica pueden producir-se los siguientes riesgos:
- Lesiones pulmonares en caso de que no se utilice una mascarilla de protección antipolvo.
- Lesiones auditivas en caso de que no se utilice una protección para los oídos adecuada.
- Daños a la salud derivados de las vibraciones de las manos y los brazos si el aparato se utiliza durante un largo periodo tiempo, no se sujeta del modo correcto o si no se realiza un mantenimiento adecuado.
5. Antes de la puesta en marcha
Antes de conectar la máquina, asegurarse de que los datos de la placa de identifi cación coincidan con los datos de la red eléctrica.
Aviso!
Desenchufar el aparato antes de realizar ajustes.
5.1 Montaje de la lijadora para paredes en seco (fi g. 2)
Sacar la lijadora del embalaje, desplegarla y cerrarla con los ganchos de cierre (10). Asegurarse de que los ganchos de cierre (10) estén bien enclavados.
5.2 Montaje de la prolongación del tubo telescópico (fi g. 3)
Introducir la prolongación del tubo telescópico (4) en el bloqueo para la prolongación del tubo telescópico (3) y bloquearla girándola según se muestra en la fi g. 3.
E
Aviso:
Colocar la lijadora para paredes en seco con ayuda de la prolongación del tubo telescópico (4) de manera que se pueda trabajar cómodamente. No obstante, es preciso tener en cuenta el etiquetado en la prolongación del tubo telescópico: la indicación de „Máx.“ no se debe superar.
5.3 Conexión al sistema de aspiración de polvo (fi g. 4)
Introducir el tubo para el sistema de aspiración de polvo (6) en el alojamiento (5) y bloquearlo girándolo como se muestra en la fi gura 4. La aspiración se efectúa directamente por el papel abrasivo y el disco abrasivo (7).
Aviso:
Conectar un aspirador o un sistema de aspiración al aparato. Esto permitirá aspirar perfectamente el polvo y las virutas.
¡Cuidado!
Por motivos de salud, es imprescindible hacer uso de la aspiración de polvo.
5.4 Fijación del papel abrasivo (fi g. 5)
Se cambia fácilmente gracias al cierre de velcro. Asegurarse de que coincidan los orifi cios de aspiración en el papel abrasivo y el disco abrasivo.
6. Manejo
6.1 Interruptor ON/OFF (fi g. 6/7)
Conexión:
Pulsar el interruptor ON/OFF (1)
Modo en continuo:
Bloquear el interruptor ON/OFF (1) pulsando el botón de enclavamiento (11).
Desconectar:
Pulsar brevemente el interruptor ON/OFF (1) y soltarlo.
6.2 Regulador de velocidad (fi g. 7/pos. 2)
La velocidad se selecciona girando el regulador de velocidad (2).
Sentido MÁS: mayor velocidad
Sentido Menos: menor velocidad
6.3 Cómo trabajar con la lijadora para paredes en seco
• Apoyar toda la superficie del disco abrasivo.
- Conectar la máquina y aplicar una presión moderada sobre la pieza, realizando movimientos longitudinales y transversales o circulares.
Se recomienda usar un granulado de mayor tamaño para el lijado en grueso y un granulado más fino para el lijado de precisión. Se puede determinar el granulado más apropiado realizando pruebas de lijado.
¡Cuidado!
El polvo que se genera al trabajar con la herramienta puede ser nocivo para la salud:
- llevar siempre unas gafas protectoras y una mascarilla mientras se realicen trabajos de lijado.
- Todas las personas que trabajen con el aparato o accedan al lugar de trabajo deben llevar una mascarilla.
En el puesto de trabajo no se puede comer, beber ni fumar.
• No trabajar pinturas que contengan plomo.
6.4 Disco abrasivo orientable (fi g. 1)
El disco abrasivo se puede orientar en dos ejes, posibilitando así un lijado confortable, también encima de la cabeza y en un recinto estrecho.
7. Cambio del cable de conexión a la red eléctrica
Peligro!
Cuando el cable de conexión a la red de este aparato esté dañado, deberá ser sustituido por el fabricante o su servicio de asistencia técnica o por una persona cualifi cada para ello, evitando así cualquier peligro.
E
8. Mantenimiento, limpieza y pedido de piezas de repuesto
Peligro!
Desenchufar siempre antes de realizar algún trabajo de limpieza.
8.1 Limpieza
- Reducir al máximo posible la suciedad y el polvo en los dispositivos de seguridad, las rendijas de ventilación y la carcasa del motor. Frotar el aparato con un paño limpio o soplarlo con aire comprimido manteniendo la presión baja.
- Se recomienda limpiar el aparato tras cada uso.
- Limpiar el aparato con regularidad con un paño húmedo y un poco de jabón blando. No utilizar productos de limpieza o disolventes ya que se podrían deteriorar las piezas de plástico del aparato. Es preciso tener en cuenta que no entre agua en el interior del aparato. Si entra agua en el aparato eléctrico existirá mayor riesgo de una descarga eléctrica.
8.2 Escobillas de carbón
En caso de formación excesiva de chispas, ponerse en contacto con un electricista especializado para que compruebe las escobillas de carbón.
Peligro! Las escobillas de carbón sólo deben ser cambiadas por un electricista.
8.3 Mantenimiento
No hay que realizar el mantenimiento a más piezas en el interior del aparato.
8.4 Pedido de piezas de repuesto y accesorios:
A la hora de pasar pedido de piezas de repuesto, es preciso indicar los siguientes datos:
- Tipo de aparato
• Número de artículo del aparato
• Número de identificación del aparato - Número de la pieza de repuesto requerida
Los precios y la información actual se hallan en www.isc-gmbh.info
¡Consejo! ¡Para obtener un buen resultado recomendamos accesorios de alta calidad de ■kwb! www.kwb.eu welcome@kwb.eu
9. Eliminación y reciclaje
El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecuada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio.
10. Almacenamiento
Guardar el aparato y sus accesorios en un lugar oscuro, seco, protegido de las heladas e inaccesible para los niños. La temperatura de almacenamiento óptima se encuentra entre los 5 y 30 °C. Guardar la herramienta eléctrica en su embalaje original.
E
Sólo para países miembros de la UE
No tirar herramientas eléctricas en la basura casera.
Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológico para facilitar su posterior reciclaje.
Alternativa de reciclaje en caso de devolución:
El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar adecuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que acompañan a los aparatos usados.
Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de iSC GmbH.
Nos reservamos el derecho a realizar modifi caciones técnicas
E
Información de servicio
En todos los países mencionados en el certificado de garantía disponemos de distribuidores competentes cuyos datos de contacto podrán consultar en dicho certificado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo.
Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.
| Categor'a Ejemplo | |
| Piezas de desgaste* Escobillas de carbón, plancha abrasiva | |
| Material de consumo/Piezas de consumo* Papel abrasivo | |
| Falta de piezas | |
*¡no tiene por qué estar incluido en el volumen de entrega!
En caso de deficiencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa exactamente el fallo y responda siempre a las siguientes preguntas:
¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?
¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?
¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?
Describa ese fallo en el funcionamiento.
E
Certifi cado de garant'a
Estimado cliente:
Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuación. Para hacer válido el derecho de garantía, proceda de la siguiente forma:
-
Estas condiciones de garantía regulan prestaciones de la garantía adicionales. Las prestaciones de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.
-
La prestación de garantía se extiende exclusivamente a defectos que se pueda demostrar que han sido ocasionados por fallos de material o de producción y está limitada, según nosotros mismo decidamos, a la reparación de los mismos o al cambio del aparato.
Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades similares.
-
Nuestra garantía no cubre:
-
Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mantenimiento.
- Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre-carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte), uso violento o influencias externa (como, p. ej., daños por caídas).
-
Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o producido por el uso.
-
El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho de garantía debe hacerse válido, antes de finalizado el plazo de garantía, dentro de un periodo de dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto montadas. Esto también se aplica en el caso de un servicio in situ.
-
Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta.
Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para ello, envíe el aparato a nuestra dirección de servicio técnico.
Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía conforme a la información de servicio de este manual de instrucciones.
P
