D9950N0 - Campana extractora NEFF - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora de pared
Marca	NEFF
Modelo	D9950N0

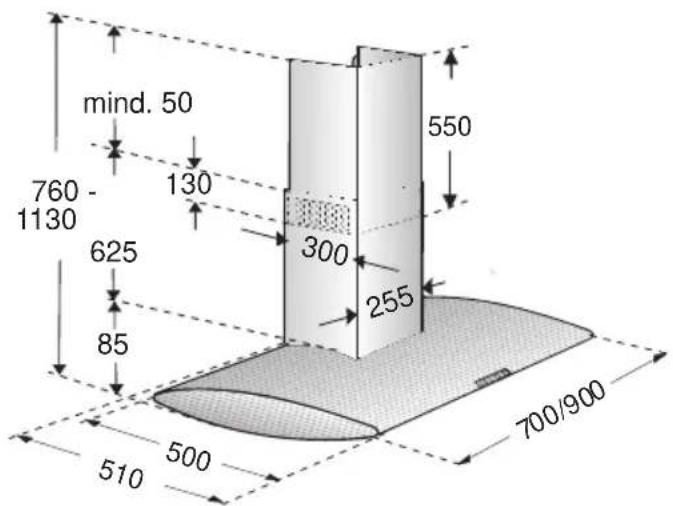

Dimensiones (aprox.)	Ancho 90 cm, Fondo 50 cm, Altura variable con chimenea
Peso	Aproximadamente 21 kg (según configuración)
Alimentación eléctrica	220-240 V, 50 Hz, cable de 1,30 m
Funciones principales	Aspiración 4 velocidades (incluida intensiva), iluminación halógena de intensidad variable, apagado diferido 10 min, señal sonora, indicador de saturación de filtros
Modos de funcionamiento	Extracción exterior o recirculación con filtro de carbón activo
Filtros	Filtros antigrasa metálicos lavables en lavavajillas, filtro de carbón activo reemplazable
Iluminación	Bombillas halógenas G4, 12 V, 20 W máx. (2 bombillas)
Nivel sonoro	No especificado, rendimiento de aspiración óptimo con conducto corto y liso

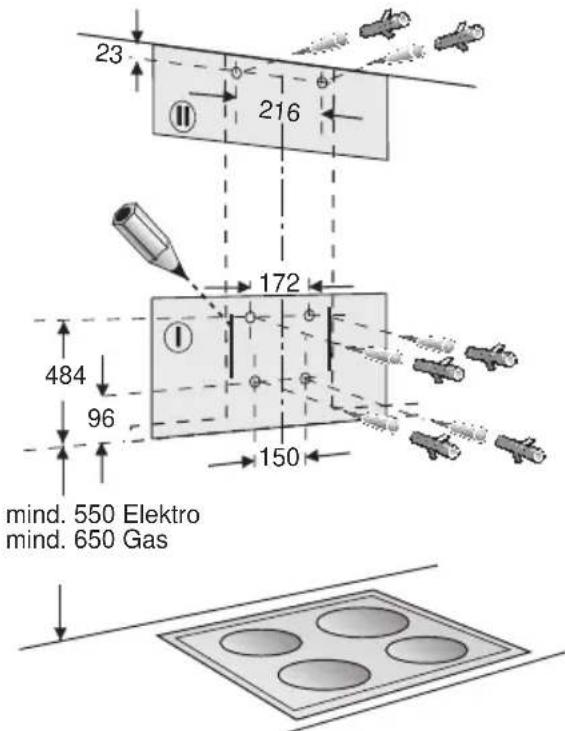

Seguridad	Distancia mínima 550 mm (cocción eléctrica) / 650 mm (gas), apagado automático del modo intensivo después de 10 min
Mantenimiento	Limpieza mensual de los filtros antigrasa, reemplazo del filtro de carbón activo cada 4-6 meses
Accesorios incluidos	Plantilla de montaje, manguitos reductores (Ø 120 mm), escuadras de fijación
Piezas de repuesto	Filtros antigrasa, filtro de carbón activo, bombillas halógenas G4
Reparabilidad	Servicio posventa NEFF, reparación por profesional recomendada

Preguntas frecuentes - D9950N0 NEFF

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

Para cocinas eléctricas, la distancia mínima es de 550 mm; para cocinas de gas, es de 650 mm (ver figura 1).

¿Cómo limpiar los filtros antigrasa metálicos?

Los filtros antigrasa metálicos son lavables en lavavajillas. Para la limpieza a mano, sumérjalos en agua caliente con detergente para platos, cepille, enjuague y deje escurrir. No los lave junto con platos muy grasientos.

¿Cómo cambiar el filtro de carbón activo?

Apague y desconecte la campana. Retire los filtros antigrasa. Empuje la pestaña frontal del filtro de carbón activo y extráigalo por la parte inferior. Inserte el nuevo filtro encajando la pestaña frontal. Vuelva a colocar los filtros antigrasa. Presione la tecla 0 para apagar el indicador de saturación.

¿Qué hacer si la iluminación no funciona?

Verifique que las bombillas halógenas (G4, 12 V, 20 W máx.) estén correctamente insertadas. Si es necesario, reemplácelas. Para cambiar la bombilla, desconecte la campana, retire el anillo con un destornillador, cambie la bombilla sujetándola con un paño limpio y vuelva a colocar el anillo. Si el problema persiste, póngase en contacto con el servicio posventa.

¿Cómo ajustar el indicador de saturación de los filtros?

El indicador de saturación debe ajustarse según el modo de funcionamiento. Si la campana cambia del modo aire evacuado al modo aire recirculado, debe modificar este ajuste (consulte el manual de montaje). Para borrar el indicador después de la limpieza o cambio, presione la tecla 0.

¿Puede funcionar la campana sin filtro antigrasa?

No, nunca utilice la campana sin filtro antigrasa. Las grasas pueden inflamarse y el buen funcionamiento de la campana se vería comprometido.

¿Cómo activar el modo recirculación (aire recirculado)?

La campana se entrega en modo aire evacuado. Para cambiar al modo recirculación, mantenga presionada la tecla 0 y luego presione la tecla + hasta que se encienda el símbolo de recirculación. Suelte las teclas. Para volver al modo evacuación, repita la operación.

¿Qué significa la señal sonora después de apagar el ventilador?

Una señal sonora de 10 segundos después de apagar el ventilador, con la visualización de la letra correspondiente, indica que los filtros antigrasa o el filtro de carbón activo están saturados y deben limpiarse o reemplazarse.

¿Cómo desactivar permanentemente la señal sonora de las teclas?

Presione simultáneamente las teclas 0 y + hasta que suene una señal (aproximadamente 3 segundos). Para reactivarla, repita la operación.

¿Dónde encontrar los números de referencia de los accesorios?

Los números de referencia de los filtros antigrasa, filtros de carbón activo y otros accesorios se encuentran al final del manual de instrucciones. También puede consultar a su distribuidor especializado.

MANUAL DE USUARIO D9950N0 NEFF

Instrucciones para el uso:

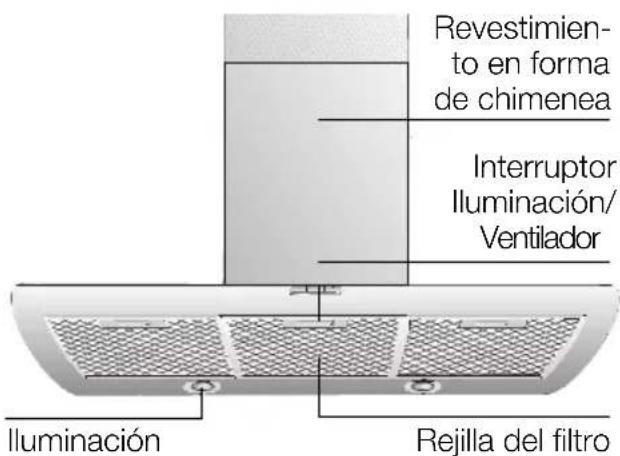

Descripción del aparato

Modalidades de funcionamiento

Evacuación del aire hacia el exterior:

El ventilador que incorpora la campana extractora aspira los vapores de la cocina y los evacúa al exterior, pasando previamente a través del filtro antigrasa. El filtro antigrasa absorbe las partículas sólidas contenidas en los vapores de la comida. La comida queda así prácticamente libre de grasa y olores.

Si se utiliza la campana con evacuación del aire al exterior simultáneamente con un hogar independiente de una chimenea (por ejemplo, calefacciones de gas, gasóleo o carbón, calentadores instantáneos, calentadores de agua), hay que procurar que exista una suficiente alimentación de aire, requisito para el proceso de combustión del hogar.

Este funcionamiento es posible si en el local de emplazamiento del hogar no se sobrepasa la depresión admisible de 4 Pa (0,04 mbares).

Para ello, es necesario que existan aberturas no bloqueables por las que el aire de combustión pueda renovarse y ventilarse sin dificultad, por ejemplo, por puertas, ventanas o cajas murales para la alimentación o evacuación del aire, o también pueden tomarse otras medidas, como por ejemplo, instalando cerrojos invertidos o similares.

Modalidades de funcionamiento

Cerciorarse de que existe una alimentación suficiente del aire. De lo contrario, el aire evacuado se vuelve a utilizar para la admisión y se corre el peligro de intoxicación.

La sola presencia de una caja mural para alimentación o evacuación del aire, sin embargo, no constituye una garantía para la observación de los límites de tolerancia válidos.

Nota: En las consideraciones y valoraciones a este respecto, siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas y placas de cocción de gas.

Las campanas extractoras montadas con evacuación del aire interior (sistema de recirculación del aire), dotadas de filtro de carbón activo, pueden configurarse sin ningún tipo de restricción.

Evacuación del aire: hacia el interior (sistema de recirculación del aire):

Para trabajar con esta modalidad hay que montar un filtro de carbón activo en la campana extractora (véase el capítulo «Filtros y mantenimiento» de las presentes Instrucciones).

El kit de montaje completo, así como los filtros de repuesto, se pueden adquirir en el comercio especializado. Las referencias correspondientes figuran al final de estas instrucciones de uso. El ventilador que incorpora la campana extractora aspira los vapores de la cocina y los hace pasar a través de los filtros antigrasa y de carbón activo, devolviéndolos a continuación, una vez purificados, a la cocina. El filtro antigrasa absorbe las partículas sólidas contenidas en los vapores de la cocina. El filtro de carbón activo absorbe el olor.

En caso de no montar en la campana un filtro de carbón activo, no se podrán absorber los olores producidos durante la preparación de los alimentos.

Antes de la puesta en marcha inicial del aparato:

Las presentes instrucciones de servicio son válidas para diferentes modelos de aparato; por ello puede ser posible que se describan detalles y características de equipamiento que no concuerden íntegramente con las de su aparato concreto. Esta campana extractora cumple las normas y disposiciones específicas en materia de seguridad.

Las reparaciones que fuera necesario efectuar en el aparato solo podrán ser ejecutadas por técnicos especializados del ramo.

Las reparaciones ejecutadas de modo erróneo o incorrecto pueden dar lugar a situaciones de serio peligro para el usuario.

Si el aparato presenta daños o desperfectos, no deben ser utilizados. La conexión y puesta en marcha del aparato solo podrán ser efectuadas por un técnico especialista del ramo. En caso de producirse daños en el cable de conexión del aparato, este solo deberá ser sustituido por el fabricante, un profesional especializado del Servicio de Asistencia Técnica Oficial o un profesional especializado del ramo, a fin de evitar situaciones de peligro. Elimine los envases y el material de embalaje de acuerdo a las normas correspondientes para la protección del medio ambiente (véanse al respecto las instrucciones de montaje de la campana extractora). La presente campana extractora solo es adecuada para uso doméstico. Utilizar la campana extractora solo con las lámparas de iluminación montadas. Sustituir inmediatamente las lámparas defectuosas a fin de evitar la sobrecarga de las lámparas restantes. No use nunca la campana extractora sin incorporar el filtro antigrasa.

Antes de emplear el aparato nuevo deben leer detenidamente las instrucciones de servicio de la cocina eléctrica. En ellas se facilitan informaciones y consejos importantes para su seguridad personal, así como para el correcto manejo y cuidado de la cocina. Guarde las instrucciones de servicio y de montaje para un posible propietario posterior.

Las grasas y aceites calentados excesivamente pueden inflamarse rápidamente. Por ello, los alimentos o platos que requieran grasa o aceite caliente, como por ejemplo patatas fritas, etc., solo deberán prepararse bajo vigilancia. No preparar alimentos o platos flameados directamente debajo de la campana extractora.

La grasa acumulada en el filtro antigrasa podría incendiarse por las llamas que suben.

Las llamas de los quemadores de gas de las zonas de cocción deberán encontrarse siempre cubiertas con un recipiente. El montaje de la campana extractora por encima de hogares para combustibles sólidos (carbón, leña, etc.) sólo está permitido si esta cumple una serie de condiciones restrictivas (véanse al respecto las instrucciones de montaje de la campana extractora).

Placas de cocción de gas / Cocinas de gas

No trabajar simultáneamente con todas las zonas de cocción (quemadores) durante un tiempo prolongado (como máximo 15 horas) ajustadas a su máxima potencia, de lo contrario existe peligro de quemadura en caso de tocar la campana o de ocasionar daños en la misma. En caso de instalar y trabajar la campana por encima de una placa de cocción de gas, hay que ajustar esta a su máxima potencia en caso de trabajar simultáneamente con tres o más zonas de cocción (quemadores).

La manera más eficaz de absorber los vahos producidos en la comida durante la preparación de los alimentos es: - Conectando la campana extractora al comenzar a trabajar. - Desconectando la campana extractora al cabo de algunos minutos antes de haber concluido los trabajos.

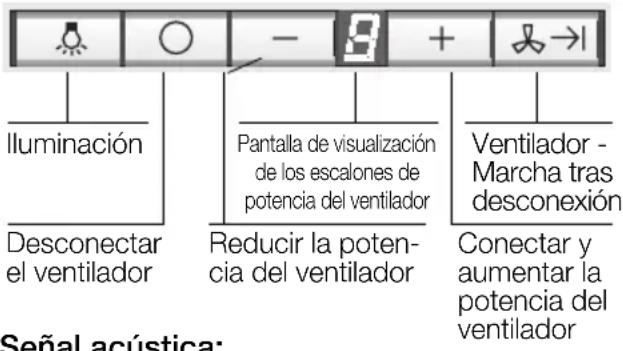

Al pulsar una tecla se escucha una señal acústica de confirmación.

Desactivar la señal acústica:

Pulsar simultáneamente las teclas 0 y + hasta que se produzca al cabo de tres segundos una señal acústica.

Activar la señal acústica:

□ Repetir la operación descrita más arriba.

Conectar el ventilador:

Pulsar la tecla +.

Conectar el ventilador:

Pulsar la tecla +. El ventilador funcionará con un escalón de potencia superior. Pulsar la tecla - El ventilador funcionará con un escalón de potencia inferior.

Ajustar el escalón de potencia del ventilador:

Pulsar la tecla 0. La indicación se apaga al poco tiempo. O: Pulsar la tecla de reducción - repetidas veces, hasta que el ventilador se desconecte. La indicación se apaga al poco tiempo.

Escalón intensivo:

Seleccionando el escalón de configuración intensivo, el ventilador desarrolla su máxima potencia. Este escalón se suele usar solo durante cortos periodos.

Pulsar la tecla + repetidas veces, hasta que en la pantalla de visualización se ilumine la letra P. En caso de no desconectar manualmente el escalón intensivo, el ventilador conmuta al cabo de 10 minutos automáticamente al escalón de potencia.

Funcionamiento del ventilador tras su desconexión:

Pulsar la tecla

El ventilador funciona durante 10 minutos en el escalón. En la pantalla de visualización destella un punto. El ventilador se desconecta automáticamente una vez transcurrido dicho periodo.

Iluminación:

Pulsar brevemente la tecla para activar o desactivar la iluminación. La iluminación se puede conectar en cualquier momento, con independencia de que el ventilador funcione o no. Ajustar la intensidad de la iluminación: Mantener pulsada la tecla hasta alcanzar la intensidad de iluminación deseada.

Activación automática de la iluminación, por ejemplo a través de un temporizador:

El ventilador y la iluminación tienen que estar desconectados.

Conexión:

Pulsar simultáneamente las teclas - y →I. Al cabo de 3 segundos, la iluminación se conecta a modo de confirmación.

Desconexión:

Repetir la operación con la iluminación activada. Al cabo de 3 segundos, la iluminación se desconecta a modo de confirmación.

Filtro antigrasa:

Para retener las partículas de grasa contenidas en el vaho de la comida se montan filtros metálicos.

Las esterillas de filtro son de metal antiinflamable.

¡Atención!

A medida que crece el grado de saturación de la esterilla de bajo con partículas de grasa, aumenta su inflamabilidad, influyendo negativamente en el funcionamiento de la campana.

¡Importante!

La limpieza a tiempo de los filtros metálicos, eliminando las partículas de grasa adheridas en los mismos, puede prevenir el peligro de incendio a causa de una acumulación de calor al freír o asar alimentos.

Indicación del grado de saturación de grasa del filtro:

En caso de estar saturados los filtros se activa, tras desconectar el ventilador, durante 10 segundos una señal de aviso acústica, iluminándose en la pantalla de visualización de la campana la letra. En tal caso deberá limpiarse el filtro de la grasa acumulada.

Limpieza del filtro antigrasa metálico:

Los filtros antigrasa metálicos se pueden limpiar en un lavavajillas. Ello puede dar lugar a una ligera decoloración de los mismos.

Importante:

No mezclar con la vajilla normal los filtros antigrasa metálicos muy saturados de grasa.

En caso de limpiar los filtros metálicos a mano, colocar la caja del filtro durante varias horas en una solución detergente (para vajilla) muy caliente, para reblandecer la grasa adherida. Limpiarlos a continuación con un cepillo, enjuagarlos bien y dejarlos escurrir.

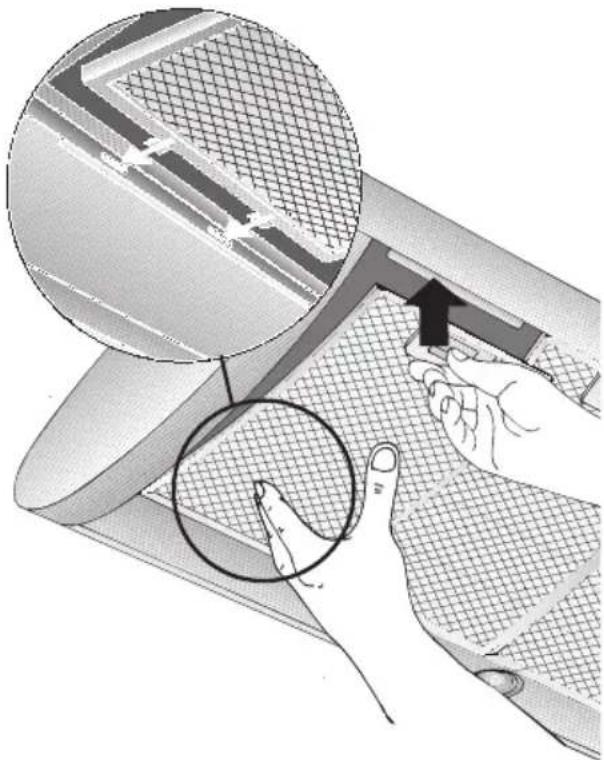

Desmontar y montar los filtros antigrasa metálicos:

¡Atención! Las lámparas halógenas tienen que estar desconectadas y frías.

1. Presionar el enclavamiento de los filtros antigrasa en dirección a la flecha. Abatir los filtros antigrasa hacia abajo.

1. Limpiar los filtros.
2. Montar los filtros limpios en su sitio.
3. Borrar la indicación de la pantalla de visualización.

Pulsar la tecla 0.

Filtro de carbón activo:

Para retener los olores durante el funcionamiento de la campana extractora con evacuación del aire al interior (recirculación del aire). ¡Atención!

A medida que crece el grado de saturación de la esterilla de bajo con partículas de grasa, aumenta su inflamabilidad, influyendo negativamente en el funcionamiento de la campana.

Importante:

La limpieza a tiempo de los filtros metálicos, eliminando las partículas de grasa adheridas en los mismos, puede prevenir el peligro de incendio a causa de una acumulación de calor al freír o asar alimentos.

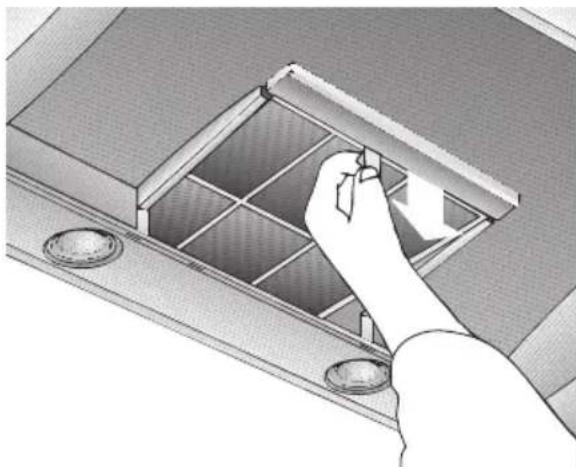

Montar el filtro:

¡Atención! Las lámparas halógenas tienen que estar desconectadas y frías.

1. Desmontar los filtros antigrasa (véase a este respecto el capítulo «Desmontar y montar los filtros antigrasa metálicos»).
2. Montar el filtro de carbón activo.

1. Encajar la lengüeta por delante.
2. Montar los filtros antigrasa (véase al respecto el capítulo «Desmontar y montar los filtros antigrasa metálicos»).
3. Borrar la indicación de la pantalla de visualización.

Pulsar la tecla 0.

Indicación del grado de saturación de grasa del filtro:

En caso de estar saturado el filtro de carbón activo, se activa, tras desconectar el ventilador, durante 10 segundos una señal de aviso acústica, iluminándose en la pantalla de visualización de la campana la letra.

En tal caso deben sustituirse el filtro de la grasa acumulada.

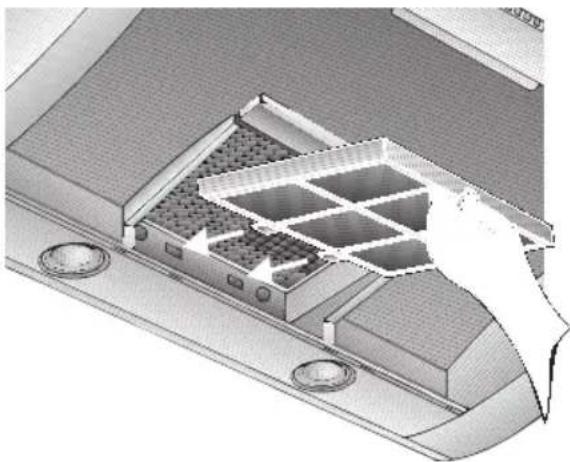

Desmontar el filtro de carbón activo:

¡Atención! Las lámparas halógenas tienen que estar desconectadas y frías.

1. Desmontar los filtros antigrasa.
2. Presionar la lengüeta y retirar el filtro de carbón activo hacia abajo.

1. Montar los filtros antigrasa.

Sustituir el filtro de carbón activo:

El filtro de carbón activo puede adquirirse en el COMERCIO ESPECIALIZADO (véanse los accesorios opcionales). Utilizar solo filtros originales del fabricante.

De este modo se cumplen las normas y disposiciones de seguridad vigentes, asegurando un funcionamiento bajo el cumplimiento.

Evacuación del filtro de carbón activo usado:

Los filtros de carbón activo no incorporan ningún tipo de material o substancia tóxica o nociva. Por esta razón pueden evacuarse conjuntamente con los desechos domésticos (cubo de basura).

Limpieza y cuidados

Desconectar la campana extractora de la red eléctrica extrayendo el cable de conexión de la toma de corriente o a través del fusible.

Al limpiar los filtros antigrasa, limpiar la grasa acumulada en los puntos accesibles del cuerpo de la campana extractora. De este modo se previene el peligro de que se inflamen los restos de grasa antiguos y la campana conserva un óptimo funcionamiento. Utilizar una solución de agua y agente lavavajillas de uso corriente caliente para limpiar la campana extractora. En caso de suciedad más resistente y fuertemente acumulada, utilizar un agente limpiacristales suave. No rascar la suciedad reseca acumulada. Reblandézcala primero aplicando sobre la misma un paño húmedo. No utilizar agentes o esponjas abrasivos. Atención: No limpiar las superficies y elementos de plástico con alcohol de quemar, dado que podrían producirse zonas o puntos de color mate.

Atención: Procurar una buena ventilación de la cocina. ¡No trabajar con llamas abiertas!

Limpiar el mando desplazable del ventilador solo con un paño suave y húmedo (usar una solución de agua y agente lavavajillas suave). No usar limpiadores de acero para limpiar el mando desplazable.

Superficies de acero inoxidable:

• Usar un limpiador para acero inoxidable suave, no abrasivo. Limpiar el metal solo en dirección al pulido. No limpiar las superficies de acero inoxidable con esponjas abrasivas. ¡No emplear detergentes que contengan arena, sosa, ácidos o cloro!

Superficies de aluminio y plástico:

Utilizar solo paños suaves para limpieza de ventanas, libres de pelusas o paños de microfibra. No utilizar paños secos. Utilizar un agente limpiacristales suave. No utilizar agentes limpiadores agresivos que contengan ácidos o álcalis. No utilizar agentes frotadores.

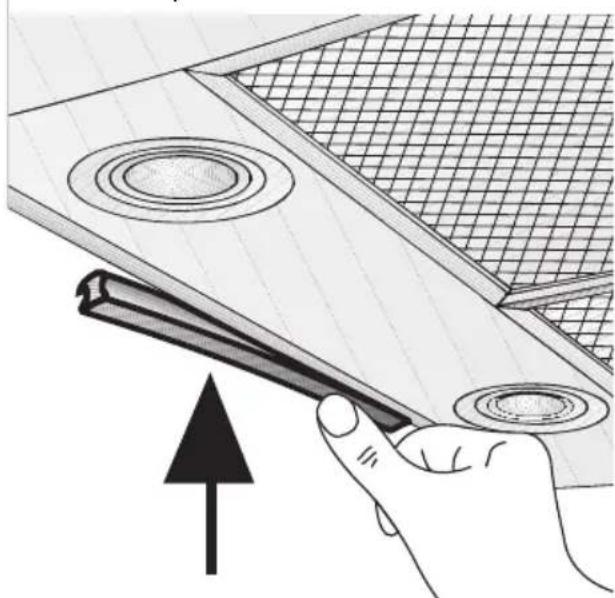

Sustituir las lámparas

1. Desconectar la campana extractora de la red eléctrica, extrayendo el cable de conexión de la toma de corriente o a través del fusible. Las lámparas halógenas alcanzan durante su funcionamiento altas temperaturas. Por lo tanto existe peligro de quemaduras incluso algún tiempo antes de haberlas desconectado.
2. Extraer el cristal protector del emplazamiento con referencia de un destornillador u otro objeto semejante.

1. Sustituir la lámpara halógena por una lámpara halógena corriente, 12 V, máx. 20 W, base G 4).

Atención: Portalámparas con acoplamiento de clavijas. Para retirar la lámpara, sujetarla con un paño limpio.

1. Colocar el cristal protector en su emplazamiento y encajarlo.
2. Restablecer la alimentación de corriente introduciendo el cable de conexión en la toma de corriente o a través del fusible.

Advertencia: En caso de no funcionar la iluminación de la campana, verificar si se han montado las lámparas correctas.

Ajustar la indicación del grado de saturación del filtro.

En caso de que fuera necesario modificar la modalidad de funcionamiento de la campana extractora de evacuación del aire al exterior a evacuación del aire al interior, hay que modificar también la referencia del grado de saturación del filtro, adaptándola a los filtros usados (véanse al respecto las instrucciones de montaje).

Averías y perturbaciones

En caso de que en la pantalla de visualización aparezcan las letras "o" o "L":

Véase al respecto el capítulo «Filtros y mantenimiento». En caso de no poder accionar los mandos ni activar las funciones de la campana extractora: Dejar la campana sin corriente durante aproximadamente 1 minuto extrayendo el enchufe de la toma de corriente o desconectando el fusible de la red. Conectar a continuación la campana extractora.

En caso de consultas o averías de la campana extractora, no dude en llamar al Servicio de Asistencia Técnica.

(Véase al respecto la lista con las delegaciones y distribuidores oficiales).

Para cualquier consulta deberán indicarse los números de producto y de fabricación:

N°E

FD

Anote los números correspondientes a su aparato en los espacios correspondientes. Los números figuran en la placa de características, a la que se accede tras desencajar la rejilla del filtro bajo de la campana extractora.

Los aparatos eléctricos usados incorporan valiosos materiales que se pueden recuperar. Por ello deben entregarse a dicho efecto en un centro oficial de recogida o recuperación de materiales reciclables (por ejemplo, servicio o centro municipal de desguace o instituciones semejantes).

Su Ayuntamiento o Administración local le facilitarán gustosamente las señas del Centro de recuperación de materiales más próximo.

Antes de deshacerse de su aparato, asegúrese de inutilizarlo.

Su nuevo aparato está protegido durante el transporte hasta su hogar por un embalaje protector. Todos los materiales de embalaje utilizados son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados. Contribuya activamente a la protección del medio ambiente insistiendo en unos métodos de eliminación y recuperación de los materiales de embalaje respetuosos con el medio ambiente. Su Distribuidor o Administración local le informará gustosamente sobre las vías y posibilidades más eficaces y actuales para la eliminación respetuosa con el medio ambiente de estos materiales. La presente campana extractora es apropiada para trabajo con evacuación del aire al exterior o al interior (sistema de recirculación del aire). Monte la campana extractora siempre por encima del centro de las zonas de cocción o los quemadores (según el tipo de cocina que se utilice). La distancia mínima a observar entre las zonas de cocción (de una placa o cocina eléctrica) y el borde inferior de la campana es de 550 mm (Fig. 1).

La campana sólo debe montarse por encima de hogares para combustibles sólidos con peligro de incendio (por ejemplo, proyección de chispas) si el hogar está provisto de una protección cerrada no desmontable y se cumplen las normas y disposiciones nacionales vigentes. Esta restricción no es válida para cocinas y placas de gas. Cuanto menor sea la distancia entre la campana extractora y los quemadores, mayor posibilidad existe de que se formen gotas de agua en la parte inferior de la campana extractora debidas a la condensación del vapor de agua.

Advertencias adicionales relativas a las cocinas de gas:

Al proceder al montaje de los quemadores de una placa de cocción o cocina de gas, deberán observarse estrictamente las normas y disposiciones legales vigentes en cada país (en Alemania, por ejemplo, son las Normas Técnicas para Instalación de Equipos de Gas TRGI). Respete las normas y disposiciones, así como las instrucciones y consejos de montaje facilitados por los fabricantes de las cocinas y aparatos de gas. Esta campana extractora sólo debe montarse con un lateral junto a un armario o pared alta. Distancia mínima a observar: 50 mm. La distancia mínima entre el borde inferior de la campana extractora y el borde superior de la parrilla para colocar recipientes de las zonas de cocción (quemadores) de una placa de cocción o cocina de gas: 650 mm (Fig. 1).

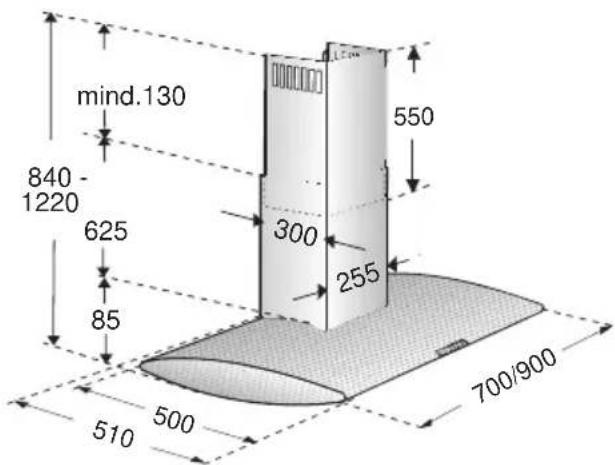

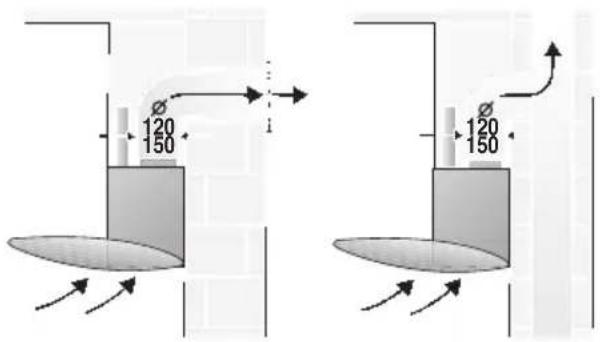

Funcionamiento con evacuación del aire al exterior

El aire de evacuación pasa a través de un túnel de ventilación hacia arriba o directamente hacia el exterior, a través de la correspondiente pared.

El aire de evacuación no debe pasar a ninguna chimenea de humos o gases de escape en servicio, ni tampoco a túneles de ventilación de locales con hogares.

Antes de proceder a los trabajos de evacuación del aire al exterior, deben observar las disposiciones legales de su localidad (por ejemplo, el reglamento local para el permiso de edificación).

En caso de haber pasado el aire de evacuación de la campana a una chimenea de humos o gases de escape fuera de servicio, deben consultarse con el deshollinador del distrito competente, observando asimismo las normas y disposiciones nacionales vigentes.

Si se utiliza la campana con evacuación del aire al exterior simultáneamente con un hogar independiente de una chimenea (por ejemplo, calefacciones de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay que procurar que exista una suficiente alimentación de aire, necesario para el proceso de combustión del hogar.

Esto funciona si en el local de emplazamiento del hogar no se sobrepasa la depresión admisible de 4 Pa (0,04 mbares).

Para ello, es necesario que existan aperturas no bloqueables por las que el aire de combustión pueda renovarse y ventilarse sin dificultad, por ejemplo, por puertas, ventanas o cajas murales para la alimentación o evacuación del aire, o también pueden tomarse otras medidas, como por ejemplo, instalando cerrojos invertidos o similares.

Cerciorarse de que existe una alimentación suficiente del aire. De lo contrario, el aire evacuado se vuelve a utilizar para la admisión y se corre el peligro de intoxicación.

La sola presencia de una caja mural para alimentación o evacuación del aire, sin embargo, no constituye una garantía para la observación de los límites de tolerancia válidos.

Nota: En las consideraciones y valoraciones a este respecto, siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas y placas de cocción de gas.

Las campanas extractoras montadas con evacuación del aire interior (sistema de recirculación del aire), dotadas de filtro de carbón activo, pueden configurarse sin ningún tipo de restricción.

Si el aire es evacuado pasando a través de la pared exterior, deben utilizar una caja mural telescópica.

Condiciones necesarias para lograr la óptima potencia y rendimiento de la campana extractora:

Tubo de evacuación corto y liso. - Menor número de codos posible. - Usar en lo posible tubos de gran diámetro, como también codos de gran tamaño.

Los tubos de evacuación largos y con desigualdades, y la utilización de muchos tubos y codos de diámetro pequeño perjudica el rendimiento óptimo del aparato y provoca un aumento de ruidos desagradables durante su funcionamiento.

Tubos redondos:

Se aconseja emplear tubos con un diámetro interior de 150 mm; el diámetro mínimo admisible es de 120 mm.

Los canales planos deben poseer una sección interior equivalente a la de los tubos redondos.

No deben tener ángulos demasiado agudos.

Diámetro 120 mm, aprox. 113 cm²

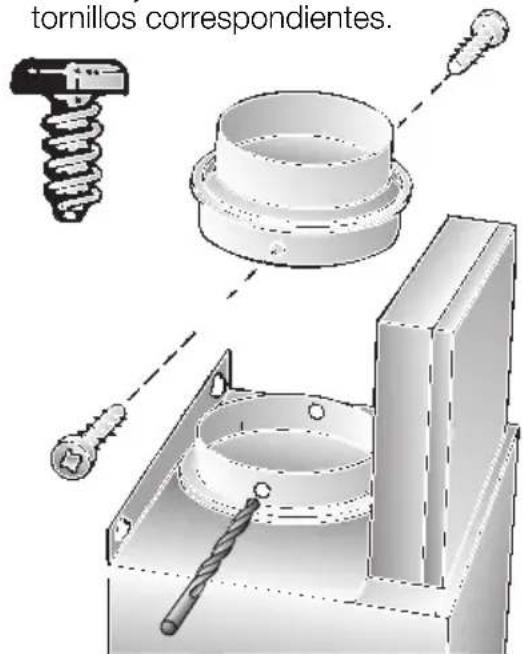

En caso de usar tubos con diferentes diámetros:

Colocar una tira estanqueizante.

Al trabajar con sistemas de evacuación del aire al exterior: procurar una suficiente alimentación de aire.

Funcionamiento con evacuación del aire hacia el interior (recirculación del aire)

• Filtro de carbón activo en caso de no existir la posibilidad de trabajo con evacuación del aire hacia el exterior.

El kit de montaje completo, como los filtros de repuesto, se pueden adquirir en el comercio especializado.

Las referencias correspondientes figuran al final de estas instrucciones de uso.

Conexión de los tubos de evacuación

Tubo con diámetro de 150 mm:

Fijar directamente el tubo de evacuación del aire en el racor de empalme.

En caso de tubos de evacuación con 120 mm de diámetro:

• Colocar el tubo reductor en el empalme de evacuación del aire de la campana. Practicar previamente dos agujeros de 3 mm de diámetro para la fijación del tubo. Fijar el tubo con los tornillos correspondientes.

Fijar el tubo de evacuación del aire al tubo reductor.

Preparativos en la pared

La pared tiene que ser lisa y vertical. Procurar un asiento firme de los tacos en la pared. Aparatos con iluminación posterior:

En caso de alicatar la pared o el hueco de montaje inmediatamente debajo de la campana extractora o montar directamente debajo de la chimenea un revestimiento del hueco de montaje, el revestimiento o los azulejos no deben sobresalir más de 15 mm a fin de evitar daños en el recubrimiento protector de la lámpara.

Conexión eléctrica

La campana extractora solo podrá conectarse a una toma (caja) de corriente provista de puesta a tierra. La toma de corriente deberá encontrarse o montarse en el techo, directamente por encima del revestimiento decorativo de la campana.

Características eléctricas:

figuran en la placa de características que es accesible después de quitar los marcos de filtro, en la parte interior del aparato.

En caso de reparación de la campana, deberá desconectarse siempre el aparato de la red eléctrica, antes de iniciar los trabajos correspondientes.

Longitud del cable de conexión a la red eléctrica: 1,30 m.

En caso de necesitar una conexión fija a la red eléctrica:

El aparato sólo debe ser conectado a la red eléctrica por un instalador-electricista registrado como tal en la Empresa de abastecimiento de energía eléctrica de la zona. Como dispositivo de separación se admiten interruptores con una abertura de contacto superior a 3 mm y desconexión de todas las fases. Esto incluye interruptores LS y contactores.

En caso de producirse daños en el cable de conexión del aparato, este solo deberá ser sustituido por el fabricante, un técnico especializado del Servicio de Asistencia Técnica Oficial o un técnico especializado del ramo, a fin de evitar situaciones de peligro.

La campana extractora cumple las normas comunitarias en materia de radiodesparasitaje.

Peso en kg:

	Evacuación del aire al exterior	Recirculación del aire
	20,670 cm 21,1
	21,790 cm 22,2

Nos reservamos el derecho de introducir modificaciones o cambios constructivos en los aparatos como consecuencia del progreso técnico.

Modificar el funcionamiento de la campana extractora de evacuación del aire hacia el exterior a evacuación del aire al interior.

Modificar el mando electrónico de la campana de funcionamiento con evacuación del aire al exterior a evacuación del aire al interior:

La campana extractora viene ajustada de fábrica a funcionamiento con evacuación del aire hacia el exterior. La campana extractora tiene que estar acoplada a la red eléctrica, pero desconectada.

1. Pulsar la tecla «0», manteniéndola oprimida.
2. Mientras permanezca iluminada la indicación, pulsar adicionalmente la tecla hasta que se ilumine la indicación. Soltar a continuación todas las teclas. La indicación se apaga al poco tiempo. El mando electrónico de la campana ha sido ajustado a funcionamiento con evacuación del aire hacia el interior. En caso de repetir las fases descritas en los apartados 1 y 2, se vuelve a ajustar la campana extractora a funcionamiento con evacuación del aire hacia el exterior (indicación ).

Montaje

Esta campana extractora ha sido diseñada exclusivamente para su montaje en la pared.

1. Retirar el filtro antigrasa (véanse al respecto las instrucciones de uso de la campana).
2. Trazar en la pared una línea medial desde el techo hasta el borde inferior de la campana extractora.
3. Marcar en la pared, con ayuda de la plantilla suministrada con el aparato, la posición de los tornillos de sujeción. Para facilitar el trabajo, dibujar ligeramente en la pared los contornos de la campana que debe engancharse en los tornillos.

Entre la placa de cocción y el borde inferior de la campana extractora debe observarse la siguiente distancia mínima de seguridad: 550 mm por encima de las placas de cocción eléctricas, 650 mm por encima de las placas de cocción de gas. El borde inferior de la plantilla de montaje corresponde al borde inferior de la campana extractora. 4. Practicar 4 taladros para los tornillos de sujeción del cuerpo de la campana extractora, y dos para fijar el revestimiento decorativo en forma de chimenea, con diámetro 8 mm. Colocar en los mismos los tacos correspondientes, prestando atención a que los tacos queden perfectamente a ras con la pared.

Atención: Ténganse en cuenta los posibles accesorios opcionales que se vayan a montar con la campana extractora.

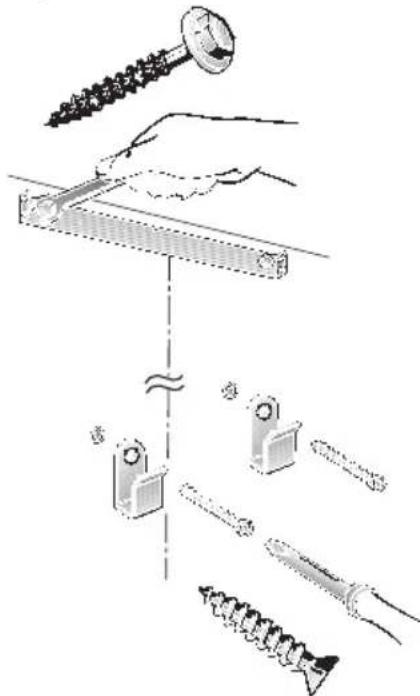

1. Montar y fijar la escuadra de soporte superior, así como las dos escuadras de soporte inferiores.

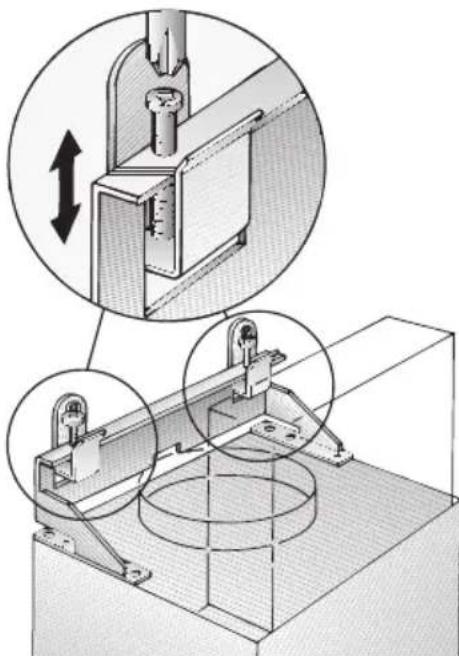

1. Enganchar la campana extractora. Ajustar la altura y la posición horizontal de la misma con ayuda de los tornillos de ajuste.

Montaje

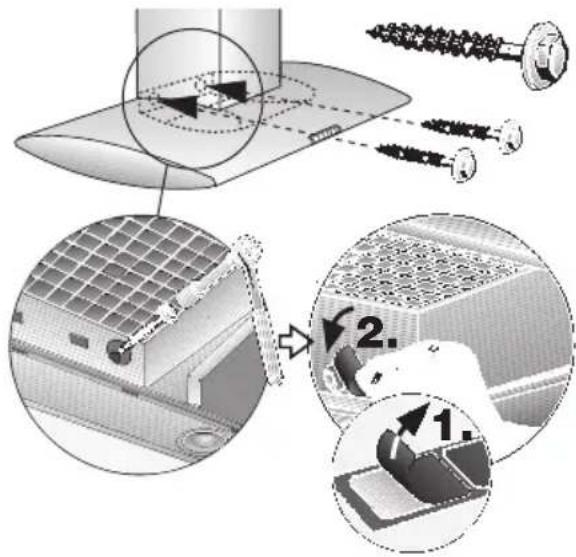

1. Enroscar los dos tornillos hexagonales inferiores

1. Pegar una lámina protectora sobre los agujeros de la rejilla protectora correspondientes a los tornillos de sujeción inferiores.
2. Empalmar el tubo de evacuación del aire en la campana extractora.
3. Conectar el aparato a la red eléctrica.
4. Retirar la lámina protectora de los revestimientos laterales de la chimenea. Prestar atención a no dañar la superficie sensible de acero inoxidable de los revestimientos.

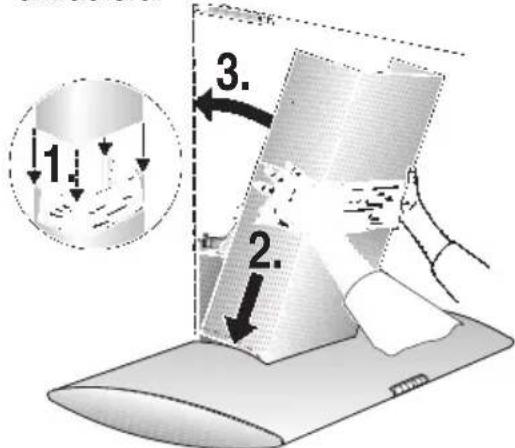

5. Enganchar los dos elementos del revestimiento de la chimenea desplazándolos uno respecto al otro - las ranuras de la parte telescópica superior deben estar hacia abajo. Colocar el revestimiento en forma de chimenea en la ranura de soporte de la campana extractora.

Evite los rasguños al montar los elementos de revestimiento en forma de chimenea, protegiendo con la plantilla de montaje el borde del elemento inferior del revestimiento.

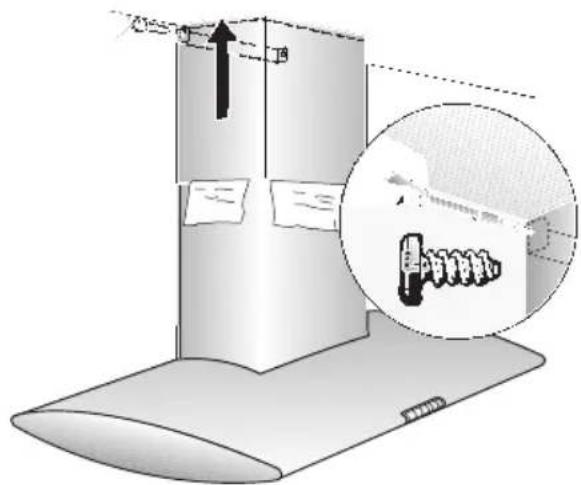

1. Levantar ligeramente el elemento superior del revestimiento de la chimenea y fijarlo lateralmente, con ayuda de dos tornillos, a la escuadra de soporte.

14. Encajar a presión el perfil suministrado con el aparato.

1. Montar el filtro antigrasa (véanse al respecto las instrucciones de uso de la campana extractora).
