MANUAL DE USUARIO Cosmos 90GT WiFi CELESTRON
MANUAL DE INSTRUCCIONES
Modelo #22094
CONTENIDO DE LA CAJA
Recomendamos guardar la caja de su telescopio para poder usarla para guardarlo cuando no lo use. Desembale cuidadosamente la caja, algunas piezas son pequeñas. Use la lista de piezas para comprobar que dispone de todas las piezas y accesorios.

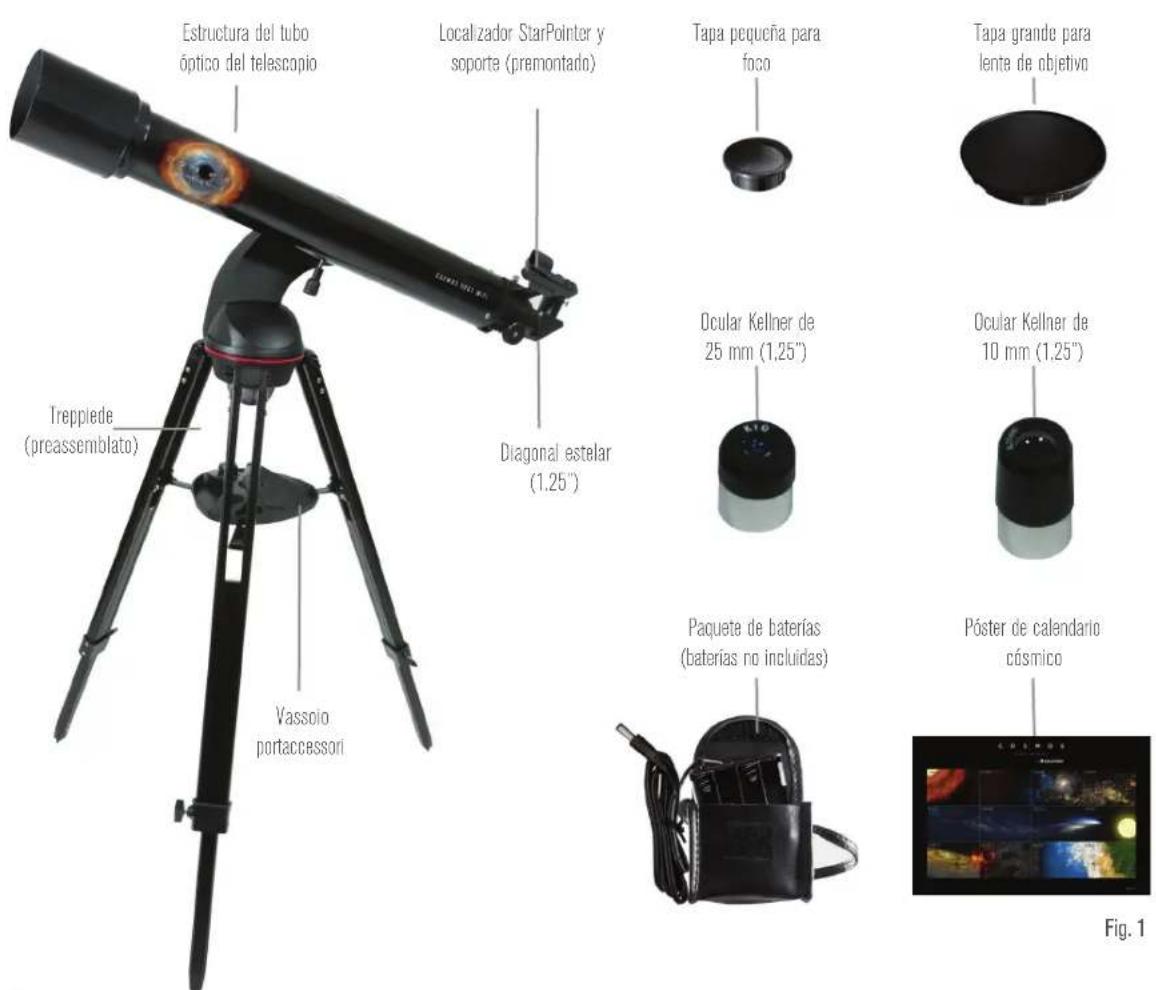

LISTA DE PIEZAS
AVISO SOLAR
No mire nunca directamente al Sol con los ojos descubiertos o un telescopio (a menos que tenga un filtro solar adecuado). Puede producir daños oculares permanentes e irreversibles.
No use nunca el telescopio para proyectar una imagen del Sol sobre ninguna superficie. La acumulación interna de calor puede dañar el telescopio y cualquier accesorio que tenga instalado.
No use nunca un filtro ocular ni una cuña de Herschel. La acumulación interna de calor en el telescopio puede hacer que los dispositivos se agrieten o rompan, permitiendo pasar la luz solar sin filtrar hasta el ojo.
No deje el telescopio sin supervisión cuando haya niños presentes, o adultos que no estén familiarizados con los procedimientos correctos de uso del telescopio.
REQUISITOS PREVIOS
Su telescopio WiFi Cosmos 90GT precisa de una de las siguientes fuentes de alimentación:
8 baterías AA - Fuente de alimentación de 12 voltios CC con al menos 1 amperio de corriente Celestron PowerTank (Se vende por separado)
También necesitará un teléfono o tableta para usar el telescopio. Los dispositivos compatibles incluyen Apple iPhone o iPad con iOS 6 o posterior, y teléfonos o tabletas Samsung con Android 4.0. Visite celestron.com/cosmos para ver una lista de compatibilidad completa.
Antes de comenzar, deben instalar la app gratuita Cosmos™ Celestron Navigator en su dispositivo. Descargue la app de la App Store o Google Play.
MONTAJE DEL TELESCOPIO
No necesita herramientas para montar el 90GT WiFi. Saque todos los elementos del embalaje; a continuación:

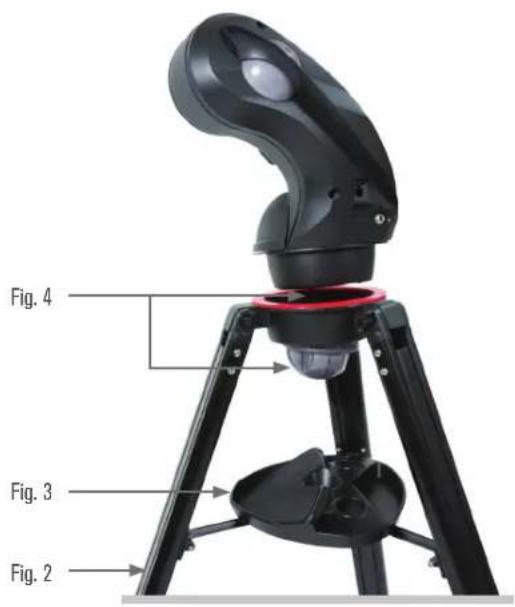

- Abra el trípode hasta que la abrazadera central esté totalmente extendida (Figura 2).
- Pase el perno central por la bandeja de accesorios (Figura 3).
- Ponga la estructura del brazo en horquilla sobre el trípode y asegúrela con el mando plateado bajo la parte superior del trípode (Figura 4).

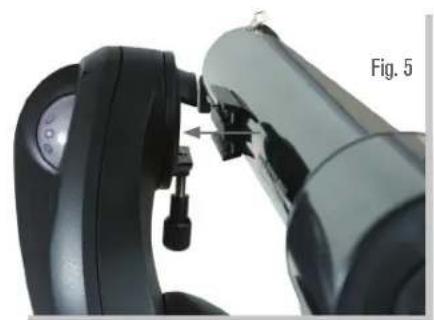

- Fije el tubo óptico del telescopio colocando la mariposa en el soporte del brazo en horquilla. Asegúrese de que la parte inferior de la mariposa quede lisa contra el soporte. Apriete con firmeza el perno. (Figura 5).
- Ajuste el trípode a una altura cómoda y nivélelo, usando los mandos para asegurar cada una de las patas del trípode.
- Instale ocho baterías AA (no incluidas) en el paquete de baterías, observando la posición correcta de + y -. Deje el paquete de baterías en la bandeja de accesorios.
NOTA: La bandeja de accesorios tiene un soporte especial adecuado para su teléfono o tableta (PCUE).
OCULARES Y DIAGONAL ESTELAR
El 90GT WiFi incluye dos oculares (baja potencia de 25 mm y alta potencia de 10 mm) y una diagonal estelar. El ocular que elija determinará el aumento y el camino de visión. La diagonal estelar coloca el ocular en un ángulo más cómodo, de 90° respecto al telescopio, y ofrece la imagen sin inversión. Observe que, como el telescopio se ha diseñado para uso astronómico, la imagen está invertida. Siempre que instale el telescopio, comience por el ocular de 25 mm. Tras localizar el objetivo, puede cambiar al ocular de mayor potencia de 10 mm para obtener una vista más detallada.
Saque todas las tapas e introduzca la diagonal estelar en el enfocador, y apriete los 2 tornillos plateados. Introduzca el ocular de 25 mm y asegúrelo apretando los 2 tornillos de la diagonal estelar.
Fig. 6
LOCALIZADOR STARPOINTER
Su telescopio incluye un localizador de punto rojo StarPointer que se utiliza como herramienta de mira al apuntar el telescopio a un objetivo lejano.
Para instalar el localizador StarPointer:
- Localice el tornillo plateado de la parte posterior del tubo, cerca del foco. Aflójelo lo suficiente para permitir que el soporte del StarPointer se deslice en la ranura de la mariposa (Figura 7).
- Deslice la base del StarPointer en la base de la mariposa en el telescopio, cerca del foco. Fíjelo en posición apretando el tornillo plateado.
ALINEAR EL LOCALIZADOR STARPOINTER
La primera vez que monte el telescopio, deberá alinear el localizador StarPointer con la óptica principal del telescopio. Este paso se puede realizar de día o de noche. Aunque este paso se puede realizar de noche en el campo, es mucho más sencillo hacerlo en exteriores a la luz del día. Cuando haya finalizado la alineación del localizador, no debe repetir este paso a menos que se golpee o caiga el localizador.
- Saque el telescopio de día y localice un objeto fácilmente reconocible, como una farola, una matrícula de coche, o un árbol alto. El objeto debe estar lo más lejos posible, al menos a 400 m.
- Saque la tapa principal de la parte delantera del telescopio tirando de ella. Asegúrese de que la diagonal estelar y el ocular de 25 mm estén instalados en el foco.
- No intente mover el telescopio a derecha o izquierda cuando esté apagado. Coloque el telescopio de forma que apunte aproximadamente al objeto elegido en el paso 1.
- Mire por el telescopio y muévalo arriba y abajo hasta que el objeto elegido quede en el centro del campo de visión. Si la imagen se ve borrosa, gire suavemente los mandos de enfoque a cada lado del telescopio hasta que quede definida.
NOTA: La imagen que verá en el ocular estará invertida como en un espejo. Es normal en un telescopio astronómico.
- Cuando el objeto esté centrado en el ocular de 25 mm, active el localizador de punto rojo girando el mando de encendido en el lado derecho del localizador en sentido de las agujas del reloj. Escuchará un chasquido para confirmar que el localizador está encendido. Este mando también controla el brillo del punto rojo. Gire el mando hasta el final para hacer que el punto sea lo más brillante posible.
- Con la cabeza a aproximadamente 30 cm del localizador, mire por la lente redonda del localizador y localice el punto rojo. Probablemente esté cercano, pero no encima, del objeto que observe por el ocular de 25 mm.
- Sin mover el telescopio, use los dos mandos de ajuste del lateral y debajo del StarPointer (Figura 8). Uno controla el movimiento izquierda-derecha del punto. El otro controla el movimiento arriba-abajo del punto. Ajuste también hasta que el punto rojo aparezca sobre el mismo objeto que esté observando con el ocular de 25 mm.
El localizador StarPointer está alineado.
NOTA: Asegúrese de apagar el localizador StarPointer cuando no está en uso para conservar batería.
PREPÁRESE PARA OBSERVAR
PRECAUCIÓN: Recuerde no apuntar nunca el telescopio al Sol de día sin usar un filtro solar adecuado de apertura completa.

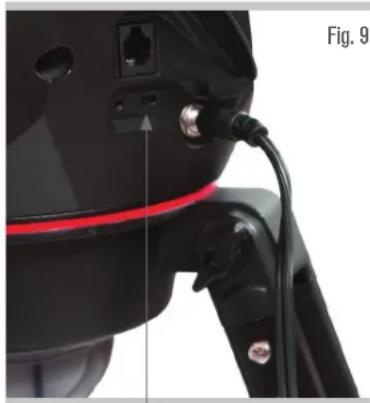

- Conecte el paquete de baterías al puerto de alimentación del telescopio, situado cerca de la parte inferior del brazo de horquilla (Figura 9). Se encenderán los LED rojos, indicando la alimentación y el estado preparado para WiFi. Asegúrese de que el interruptor cerca de la toma de alimentación esté activado como se muestra en la imagen.
- Acceda a la configuración WiFi de su dispositivo y conéctese con la red "SkyQLink-xx". Espere a que su dispositivo confirme que se ha conectado correctamente.
- Abra "Navigator" y seleccione "Conectar al telescopio". Se mostrarán flechas en pantalla para ARRIBA/ABAJO e IZQUIERDA/DERECHA. Estos movimientos se llaman altitud y azimut, respectivamente.
- Use las flechas para mover el telescopio. Un interruptor deslizante ajustará la velocidad del motor.
Comience apuntando a objetivos terrestres distantes. Localice primero un objeto con el StarPointer, y mire al objeto con el ocular de 25 mm. Cambie al ocular de 10 mm y observe la forma en que aumenta la potencia y se reduce el campo de visión. Cuando cambie de oculares, puede tener que reajustar ligeramente el enfoque para obtener la imagen más definida posible.
Ahora que está familiarizado con su telescopio, puede comenzar a observar el firmamento nocturno.
Interruptor WiFi en la posición izquierda.
ALINEACIÓN DE SU 90GT
Para aprovechar al máximo su 90GT motorizado, debe alinear primero el telescopio con el firmamento usando la app Navigator. Una vez esté alineado, el telescopio localizará automáticamente cualquier objeto celeste que elija en pantalla. El telescopio también sigue automáticamente los objetos del firmamento a medida que gira la Tierra. Así, los objetos se mantienen centrados en el ocular, y facilita las observaciones con la familia y amigos.
- Instale el telescopio como se hizo de día. Asegúrese de que la diagonal estelar y el ocular de 25 mm estén instalados. Ponga el trípode a una altura cómoda y nivélelo. Conecte el paquete de baterías al puerto de alimentación del telescopio.
- Conéctese a la red WiFi "SkyQLink-xx". Abra la app "Navigator". Seleccione el icono del telescopio en la pantalla, a continuación, pulse "Conectar y alinear".
- Confirme la ubicación y hora en pantalla.

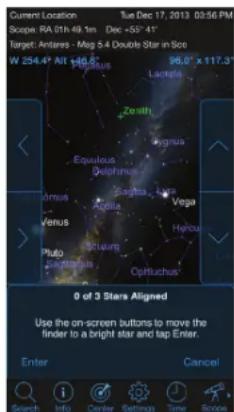

- Use las flechas de la pantalla para mover el telescopio a cualquier estrella brillante del firmamento.
- Centre el objeto en el StarPointer y seleccione "Centrado en localizador". Ahora que el objeto está centrado en el localizador, la velocidad del motor se reducirá para que pueda realizar ajustes graduales para centrarlo en el ocular.
- Centre la estrella en su ocular y siga las instrucciones en pantalla para finalizar la introducción de su primera estrella de alineación. Esto alinea su primera estrella.
- Elija otra estrella brillante, en una zona distinta del firmamento. Mueva el telescopio a la segunda estrella y repita los pasos 4-6.
- Repita el proceso para una tercera estrella, en otra sección del firmamento. Al término de la tercera estrella de alineación, estará alineado su telescopio. ¡Está listo para observar!
NOTA: Internacionalmente, como el alineación de alineación.
Fig. 10
¡SAQUE SU 90GT WIFI DE PASEO!
Ahora que su 90GT WiFi está alineado, la app "Navigator" le guiará por el universo usando su planetario interactivo. Puede visitar muchos de los mismos objetivos que ha visto el Cosmos™ Ship of the Imagination. La pantalla le mostrará un mapa estelar detallado, que se ajustará automáticamente a medida que se mueve. Seleccione el icono de la brújula en pantalla, el mapa se sincronizará con el firmamento. Aguante el dispositivo contra el cielo y podrá identificar fácilmente estrellas brillantes, constelaciones, planetas, y objetivos del espacio profundo de nuestro sistema solar.
"Navigator" orientará su telescopio a cualquiera de estos objetos. Toque el objeto en pantalla, y elija "Ir a".
Para más recomendaciones sobre observación astronómica, visite celestron.com/cosmos
Encontrará una guía completa para poder sacar el máximo de su nuevo telescopio, incluyendo:
- Ajustes de configuración avanzada del telescopio
- Métodos adicionales de alineación
- Cómo elegir una buena ubicación para la observación astronómica
- Cómo evaluar las condiciones del firmamento
- Cómo usar el telescopio 90GT WiFi con un mando manual (opcional)
ESPECIFICACIONES
| Diseño optico | Refractor |
| Apertura | 90 mm (3,5") |
| Longitud focal | 910 mm |
| Apertura focal | f/10.1 |
| Tipo de lente | Acromática, doublet |
| Recubrimiento de opticas | Antirreflectante de recubrimiento completo |
| Ocular / Aumento | 25 mm Kellner (1.25") / 36x; 10 mm Kellner (1.25") / 91x |
| Localizador | Localizador de punto rojo StarPointer |
| Resolución | Rayleigh: 1,54 arcsegundos / Limite Dawes: 1,29 arcsegundos |
| Capacidad de captura lumínica | 165x el ojo desnudo |
| Aumento máximoutil | 213x |
| Aumento minimumutil | 13x |
| Magnitud estellar limite | 12.3 |
| Tripode | Aluminio de alta ajustable |
| Garantía | 2 años |
| Longitud optica del tubo | 37,2 pulgadas (94,5cm) |
| Peso total del telescopio | 14,2 libras (6,4 kg) |
Para obtener asistencia al usar este producto, contacte con nuestro departamento de soporte técnico en el (310) 328-9560, o pueda contactar con el soporte de Celestron en línea visitando nuestro sitio web (www.celestron.com) y pulsando en la pestaña "Soporte" en la parte superior de la página. Aquí podrá buscar en una exhaustiva base de datos de preguntas más frecuentes o enviar una petición de asistencia.
Puede enviar correspondencia manuscrita a:
Celestron
2835 Columbia Street
Torrance, CA 90503
Para obtener más información del programa Cosmos, lleve el navegador a celestron.com/cosmos
La International Dark-Sky Association (IDA) es una organización sin ánimo de lucro dedicada a preservar y proteger el entorno nocturno mediante una iluminación responsable en exteriores. Intentan concienciar sobre la contaminación lumínica y promover políticas públicas con gobiernos locales para adoptar prácticas de iluminación más efectivas y responsables. Para obtener más información sobre esta organización, consulte nuestro sitio web en www.darksky.org.
GARANTÍA LIMITADA POR DOS AÑOS DE CELESTRON
Celestron garantiza que su telescopio está libre de defectos de material y mano de obra durante dos años. Celestron reparará o sustituirá el producto o parte del mismo, si al ser inspeccionado por Celestron, demuestra tener defectos de materiales o mano de obra. Como condición de la obligación de Celestron de reparar o sustituir dicho producto, el producto debe ser devuelto a Celestron junto con una prueba de compra adecuada para Celestron. B. Debe obtener un número de autorización de devolución adecuado de Celestron antes de la devolución. Llame a Celestron al (310) 328-9560 para recibir el número que se mostrará en el exterior del recipiente de transporte.
Cualquier devolución debe ir acompañada de una declaración por escrito en la que conste el nombre, dirección y número de teléfono de contacto durante el día del propietario, junto con una breve descripción de cualquier defecto reclamado. Las piezas o productos sustituidos pasarán a ser propiedad de Celestron.
El cliente será responsable de cualquier costo de transporte y seguros, tanto desde la fábrica de Celestron, y deberá cubrir dichos costes.
Celestron realizará todos los esfuerzos razonables para reparar o sustituir cualquier telescopio cubierto por esta garantía en los treinta días siguientes a su recepción. En caso de que la reparación o sustitución tome más de treinta días, Celestron se lo notificará al cliente. Celestron se reserva el derecho de sustituir cualquier producto que haya sido dejado de fabricar por un nuevo producto de valor y función comparables.
Esta garantía será nula y sin efecto en caso de que un producto cubierto haya sido modificado en su diseño o función, o sometido a abuso, mal uso, mala manipulación o reparación no autorizada. Además, las averías o deterioro del producto por desgaste normal no están cubiertos por esta garantía.
CELESTRON RECHAZA TODA RESPONSABILIDAD POR GARANTÍAS, EXPLÍCITAS O IMPLÍCITAS, SEAN DE ADECUACIÓN COMERCIAL PARA UN USO ESPECÍFICO, SALVO LAS EXPLÍCITAMENTE AQUÍ DECLARADAS. LA ÚNICA OBLIGACIÓN DE CELESTRON EN ESTA GARANTÍA LIMITADA SERÁ REPARAR O SUSTITUIR EL PRODUCTO CUBIERTO, DE ACUERDO CON LOS TÉRMINOS AQUÍ ESTABLECIDOS. CELESTRON RECHAZA EXPLÍCITAMENTE CUALQUIER PÉRDIDA DE BENEFICIOS, DAÑOS GENERALES, ESPECIALES, INDIRECTOS O CONSIGUIENTES QUE PUEDAN RESULTAR DE LA VIOLACIÓN DE CUALQUIER GARANTÍA, O SURJAN DEL USO O INCAPACIDAD PARA USAR CUALQUIER PRODUCTO CELESTRON. CUALQUIER GARANTÍA IMPLÍCITA QUE NO PUEDA REHUSARSE SERÁ LIMITADA EN SU DURACIÓN A UN TÉRMINO DE DOS AÑOS DESDE LA FECHA DE COMPRA ORIGINAL.
Algunos estados no permiten la exclusión o limitación de daños incidentales o consiguientes, ni permiten limitar el tiempo que dura una garantía implícita, por lo que las limitaciones indicadas o exclusiones pueden no ser aplicables.
Esta garantía le ofrece derechos legales específicos, y puede tener otros derechos, que varían según el estado.
Celestron se reserva el derecho de cambiar sin previo aviso cualquier modelo o estilo de telescopio.
Si surgen problemas de garantía, o necesita asistencia para usar su telescopio, contacte con:
Celestron Tel. (310) 328-9560
Departamento de servicio al cliente Fax. (310) 212-5835
2835 Columbia Street Lun-Vernes 9AM-4PM PST
Torrance, CA 90503
NOTA: Esta garantía tiene validez para clientes de EEUU y Canadá que hayan adquirido este producto en un vendedor autorizado de Celestron en EEUU y Canadá. La garantía fuera de EEUU y Canadá solamente es válida para clientes que hayan adquirido de un distribuidor internacional de Celestron o un vendedor autorizado de Celestron en el país en cuestión. Contacte con ellos para obtener servicio de garantía.
NOTA DE LA FCC: Este equipo ha sido probado y cumple con los límites de un dispositivo digital de Clase B, según el apartado 15 de las normas FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias dañinas en una instalación doméstica. Este equipo genera, usa y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede provocar interferencias dañinas en comunicaciones por radio. Sin embargo, no existe ninguna garantía de que no se produzcan interferencias en una instalación concreta. Si este equipo causa interferencias dañinas en la recepción de radio o televisión, lo que puede determinarse apagando y encendiendo el equipo, se recomienda al usuario intentar corregir las interferencias con una o varias de las medidas siguientes:
Reorientar o recolocar la antena receptora. - Aumentar la separación entre el equipo y el receptor. - Conectar el equipo a una toma de un circuito distinto al que esté conectado el receptor. - Consultar al vendedor o a un técnico experimentado de radio/TV para obtener ayuda. El diseño y las especificaciones del producto están sujetos a cambios sin notificación previa.
Este producto ha sido diseñado y está pensado para ser usado por personas de 14 años o más de edad.
