A 2020 - Máquina de laminado OLYMPIA - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO A 2020 OLYMPIA

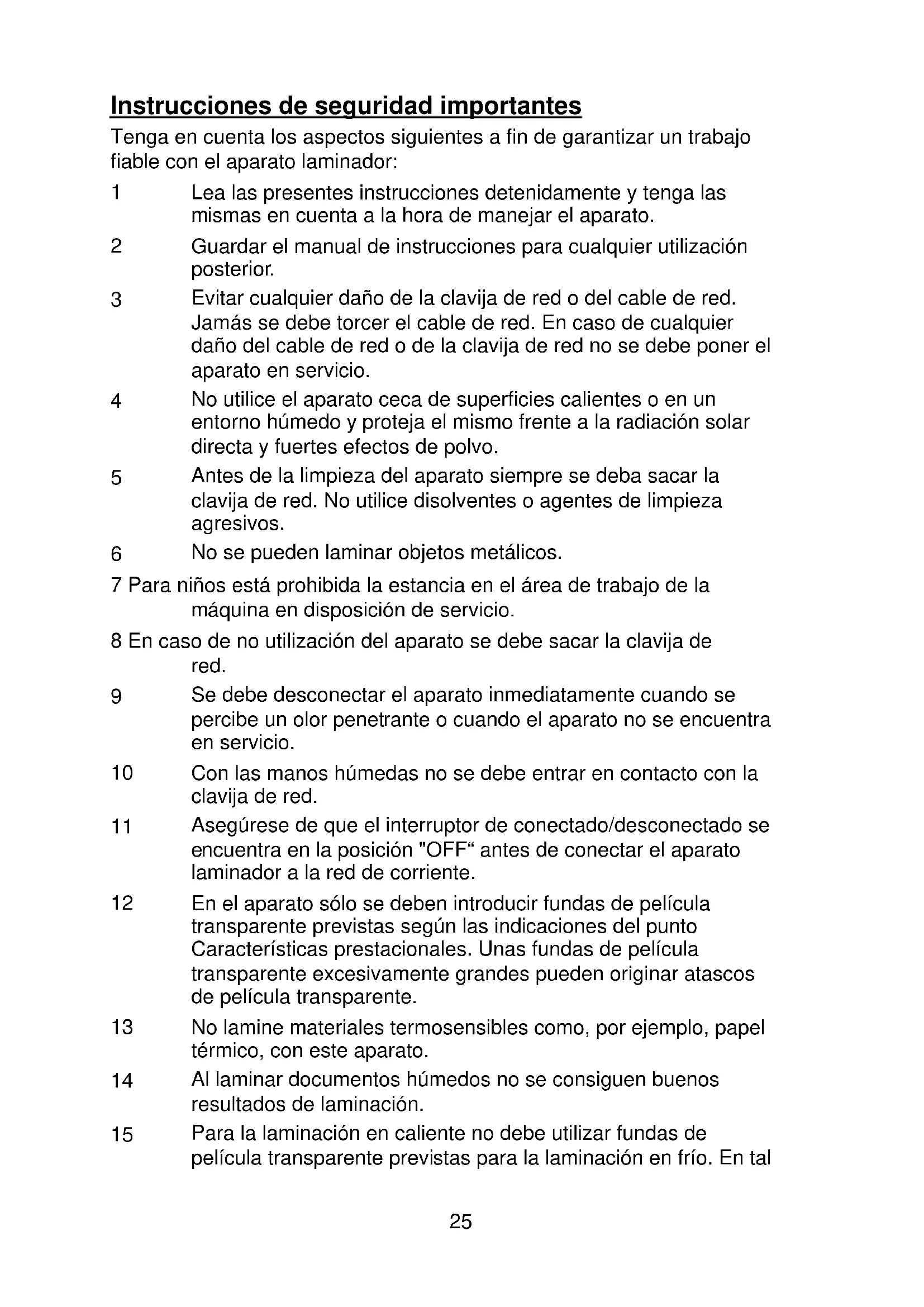

Lea las presentes instrucciones detenidamente y tenga las

ismas en cuenta a la hora de manejar el aparato.

Guardar el manual de instrucciones para cualquier utilización posterior

Evitar cualquier daño de la clavija de red o del cable de red. Jam ás se debe torcer el cable de red. En caso de cualquier daño del cable de red o de la clavija de red no se debe poner el aparato en servicio.

No utilice el aparato ceca de superficies calientes o en un entorno húmedo y proteja el mismo frente a la radiación solar directa y fuertes efectos de polvo.

Antes de la limpieza del aparato siempre se deba sacar la clavija de red. No uti lice disolventes o agentes de limpieza agresivos.

No se pueden laminar objetos metálicos. 7 Para niños está prohibida la estancia en el área de trabajo de la

áquina en disposición de servicio. 8 En caso de no utilización del aparato se debe sacar la clavija de red.

Se debe desconectar el aparato inmediatamente cuando se percibe un olor penet rante o cuando el aparato no se encuentra en servicio.

Con las manos húmedas no se debe entrar en contacto con la clavija de red.

Asegúrese de que el interruptor de conectado/desconectado se

ncuentra en la posición "OFF“ antes de conectar el aparato laminador a la red de corriente.

En el aparato sólo se deben introducir fundas de película transparente previstas según las indi caciones del punto Características prestacionales. Unas fundas de película transparente excesivamente grandes pueden originar atascos de película transparente.

No lamine materiales termosensibles como, por ejemplo, papel térm ico, con este aparato.

Al laminar documentos húmedos no se consiguen buenos resultados de laminación.

Para la laminación en caliente no debe utilizar fundas de película transparente previ stas para la laminación en frío. En tal26 caso, la máquina, la funda de película transparente y el documento sufrirían daños. 16 No corte las fundas de película transparente. Los cantos de corte que se producen pueden origi nar atascos de película transparente. 17 Las partes sueltas de la ropa, corbatas, bisutería, pelo largo u otros objetos sueltos deben mantenerse alejados del orificio de entrada. ¡Peligro de lesiones! 18 Por motivos de seguridad, la caja de enchufe y la conexión a red del aparato deb erán quedar accesibles, para facilitar la desconexión de la alimentación eléctrica en caso de emergencia. 19 Utilice el aparato sólo en locales cerrados y secos. Recomendación Cuando se trata de laminar materiales muy blandos (como servilletas) o formatos pequeños, entonces recomendamos, a fin de evitar posibles atascos, depositar el producto a laminar en una hoja de papel plegado. Éste se debe introducir con el borde de doblado hacia delante en el aparato laminador. Si se laminan Documentos Nacionales de Identidad y otros documentos, éstos pueden perder su validez, ya que a continuación no es posible comprobar la autenticidad de los documentos. Si en algún momento se entrega el producto a otra persona, siempre se deberá adjuntar las presentes instrucciones de uso. Exclusión de responsabilidad No asumimos garantía alguna para la integridad de las informaciones que se refieren a características técnicas, así como a la presente documentación. El producto descrito en la presente documentación y, en caso dado, sus accesorios están sujetos a la mejora continua y al desarrollo ulterior. Por este motivo nos reservamos el derecho de modificar en cualquier momento y sin previa notificación los componentes, accesorios, especificaciones técnicas, así como la presente documentación del producto. Uso previsto Con este Aparato laminador se pueden procesar películas transparentes de laminación en caliente y películas transparentes de laminación en frío. Se pueden laminar figuras, tarjetas, documentos, papel, etc. hasta un espesro total de 0,8 mm. Cualquier otro uso se considera no conforme al objetivo previsto. Se prohibe expresamente cualquier modificación o transformación.27 Características prestacionales Protección y mejora de sus documentos. Para laminar fotos, documentos, gráficos, Documentos Nacionales de Identidad, etc. hasta un tamaño máximo de DIN A3 (A 3040, A 3020) / DIN A4 (A 2040, A 2020). El aparato trabaja con 2 rodillos calefactores (A 3020, A 2020) / 4 rodillos calefactores (A 3040, A 2040), tiene un rápido Tiempo de calentamiento y lamina sin materias portantes. Las 2 lámparas de LED muestran los estados de servicio Desconexión automática en caso de sobrecalentamiento El sistema de calentamiento de alta calidad impide la formación de

arcas y burbujas Tiempo de calentamiento reducido de sólo aproximadamente 3 – 5

inutos El tiempo de enfriamiento hasta alcanzar temperatura ambiente es de aproximadam ente 30 minutos. Espesor de película transparente de al menos 75 m y de 150 m com o máximo Sistema de laminación: Técnica Hot Roller 4 rodillos de transporte (A 3040, A 2040), 2 rodillos de transporte (A 3020, A 2020) Temperatura de laminación: 100 °C – 180 °C Máxima anchura de laminación: 338 mm (A 3020, A 3040) 240 mm (A 2020, A 2040) Máximo espesor de laminación: 0,6 mm Velocidad de laminación: 0,4 m/min Alimentación de tensión: 220 - 240 Voltios, 50 Hz Consumo de corriente: A 2020, A 2040: 1.87 A; A 3020, A 3040: 2.0 A Dimensiones (longitud x anchura x altura): 474 x 182 x 100 mm (A 3020, A 3040) 395 x 190 x 90 mm (A 2020, A 2040) Peso: Aproximadamente 2880 kg (A 3020), Aproximadamente 3490 kg (A 3040), Aproximadamente 2360 kg (A 2020), Aproximadamente 2760 kg (A 2040)28 Laminación en caliente 1 Conecte el cable de corriente a una caja de enchufe estándar fácilmente accesible. Atención: Compruebe si la indicación de tensión del máquina coincide con la de su red de corriente (220 - 240 V, 50 Hz). 2 Conecte el interruptor de conectado/desconectado en la parte superior derecha del aparato (I). 3 El motor de accionamiento para los rodillos de transporte arranca, la lámpara de indicación roja (POWER) se ilumina y la fase de calentamiento comienza. Al cabo de aproximadamente 3 minutos (75 m); 3 ¾ minutos (100 m); 4 minutos (125 m); 4 ¾ minutos (150 m) se alcanza la temperaura de servicio correcta y la lámpara de indicación amarilla (READY ) se ilumina. 4 Introduzca el producto a laminar en el compartimento de laminación de tal modo que exista una distancia de aproximadamente 3 a 5 mm respecto al borde de la película transparente en todos los lados. Atención: Utilice exclusivamente películas transparentes de laminación en caliente. 5 Introduzca la película transparente junto al producto a laminar en la ranura de entrada del aparato laminador. El lado cerrado de la película transparente debe ser introducida en primer lugar. Advertencia: A fin de evitar el plegado de la películas transparentes de laminación jamás se debe introducir primero el lado abierto de la películas transparentes de laminación en la ranura de entrada del aparato laminador. Durante la introducción de la película transparente se deben tener en cuenta las instrucciones que figuran en la ranura de entrada. El proceso de laminación se realiza de forma automática. Atención: La película transparente saliente está muy caliente y blanda después de la laminación. Por lo tanto, se debe manejar el producto laminado con precación. Advertencia: Para aplanar el producto laminado se puede prensar el mismo con un contabilizar o con otro objeto pesado y plano.29 Laminación en frío 1 Conecte el cable de corriente a una caja de enchufe estándar fácilmente accesible. Atención: Compruebe si la indicación de tensión del máquina coincide con la de su red de corriente (220 - 240 V, 50 Hz). 2 Conecte el interruptor de conectado/desconectado en la parte superior derecha del aparato (I). 3 El motor de accionamiento para los rodillos de transporte arranca, la lámpara de indicación roja (POWER) y la lámpara de indicación amarilla (READY) se iluminan. Atención: Si ha utilizado el aparato laminador recientemente para la laminación en caliente, debe dejar que se enfríe. El tiempo de enfriamiento dura hasta 30 minutos. 4 Retire la película de protección de la funda de película transparente. 5 Introduzca el producto a laminar en el compartimento de laminación de tal modo que exista una distancia de aproximadamente 3 a 5 mm respecto al borde de la película transparente en todos los lados. 6 Introduzca la película transparente junto al producto a laminar en la ranura de entrada del aparato laminador. El lado cerrado de la película transparente debe ser introducida en primer lugar. Advertencia: A fin de evitar el plegado de la películas transparentes de laminación jamás se debe introducir primero el lado abierto de la películas transparentes de laminación en la ranura de entrada del aparato laminador. Durante la introducción de la película transparente se deben tener en cuenta las instrucciones que figuran en la ranura de entrada. El proceso de laminación se realiza de forma automática.30 Eliminar un atasco de pelíula transparente Este aparato laminador está equipado con la función "Jam Release“ para poder eliminar rápidamente cualquier atasco de película transparente. 1 En caso de bloqueo de la película transparente se debe desconectar el aparato y posicionar el interruptor en la parte izquierda del aparato a la posición "Jam Release“. 2 Sujete el aparato laminador y pase la película transparente con presión junto al producto a laminar por la ranura de entrada del aparato laminador. 3 Vuelva a situar el interruptor situado en la parte izquierda del aparato a la posición "Normal Operation“. 4 A continuación es muy probable que haya que limpiar el aparato repetidamente según se describe en el punto "Cuidado y limpieza“. 5 Si los atascos de película transparente se repiten continuamente o si no es posible sacar la película transparente atascada del aparato laminador rogamos se ponga en contacto con nuestra línea de asistencia telefónica. Cuidado y limpieza Las acumulaciones y restos de pegamento en los rodillos de transporte pueden repercutir sobre el resultado de laminación. Por este motivo se deben limpiar los rodillos de transporte periódicamente después de la utilización del aparato: A tal fin se debe introducir una hoja plegada de papel en la ranura de entrada. El papel saliente arrastra los restos de pegamento. Este proceso se debe repetir varias veces. Antes de la limpieza en húmedo del aparato siempre se deba sacar la clavija de red. Si fuera necesario, se puede limpiar la carcasa con un paño empapado en jabón suave y agua transparente. No utilice disolventes o agentes de limpieza agresivos. Indicación sobre la eliminación de residuos Este símbolo (imagen de un cubo de basura tachado) significa que el producto deberia ser llevado a los sistemas de recogida dispuestos para los usuarios finales cuando llegue al final de su vida útil. Este símbolo solo tiene validez en los países de la EEA. EEA incluye a los países miembros de la UE y Noruega, Islandia y Liechtenstein.31 Eliminación de fallos Error Soluciones El LED rojo (POWER) no se ilumina El aparato no reacciona Compruebe si el cable de corriente está correctamente enchufado en la caja de enchufe estándar. Si no ha sido posible eliminar el error rogam os se ponga en contacto con nuestra línea de asistencia telefónica. Atasco de pelíula transparente Compruebe el tamaño de la funda de película transparente utilizada. Utilice sólo fundas de película transparente del tamaño indicado. Asegúrese de que la funda de película transparente hay a sido introducida de forma recta en el aparato. Siga las instrucciones que figuran en el punto "Eliminar un atasco de pelíula transparente“ para eliminar el atasco. La película transparente laminada no es completamente transparente Vuelva a laminar la misma película transparente para mejorar el resultado de laminación. La conformidad con las directivas de la UE queda afirmada mediante el símbolo CE. Garantía Estimado cliente, nos alegramos de que Usted se haya decidido por este aparato. En caso de un defecto devuelva el aparato junto con el justificante de compra y el embalaje original al lugar donde lo ha adquirido.32 Istruzioni importanti di sicurezza Per garantire un funzionamento affidabile della plastificatrice, si prega di osservare quanto segue:

Por medio de la presente, el fabricante declara que este aparato está conforme a lo dispuesto en las directivas y normas vigentes:
