MANUAL DE USUARIO WDT970SAKV WHIRLPOOL

CUIDADO DE LA LAVAVAJILLAS ... 60

Códigos de error / Luces parpadeantes

REQUISITOS DE INSTALACIÓN ... 63

Herramientas y piezas ........................63 Requisitos de ubicación

Dimensiones del producto y de la abertura del gabinete:

Requisitos de desagüe

Requisitos de suministro de agua

Requisitos eléctricos...........................67 INSTRUCCIONES

DE INSTALACIÓN ..........................68

Preparación de la abertura del gabinete: instalaciones nuevas

Instalación opcional de la barrera contra la humedad (recomendado para los mostradores de madera)

Retire el panel de acceso y el aislante

Desconecte y retire el ensamblaje de la bandeja de goteo

Conecte la tubería de agua a la válvula de llenado.........................71 Conecte la manguera de llenado a la válvula de llenado.........................72 Conexiones de la manguera de desagüe

Conexión del cable de alimentación

Instale la manija de la puerta (en algunos modelos)

Instalación del panel a la medida (en modelos con paneles a la medida solamente)

Selección del método de sujeción de anclaje

Vericación nal de la instalación

Conexión de tubería de agua a manguera de válvula de cierre del hogar

Complete la instalación

Verique el funcionamiento

Instale los paneles de acceso

1. Instalación de video

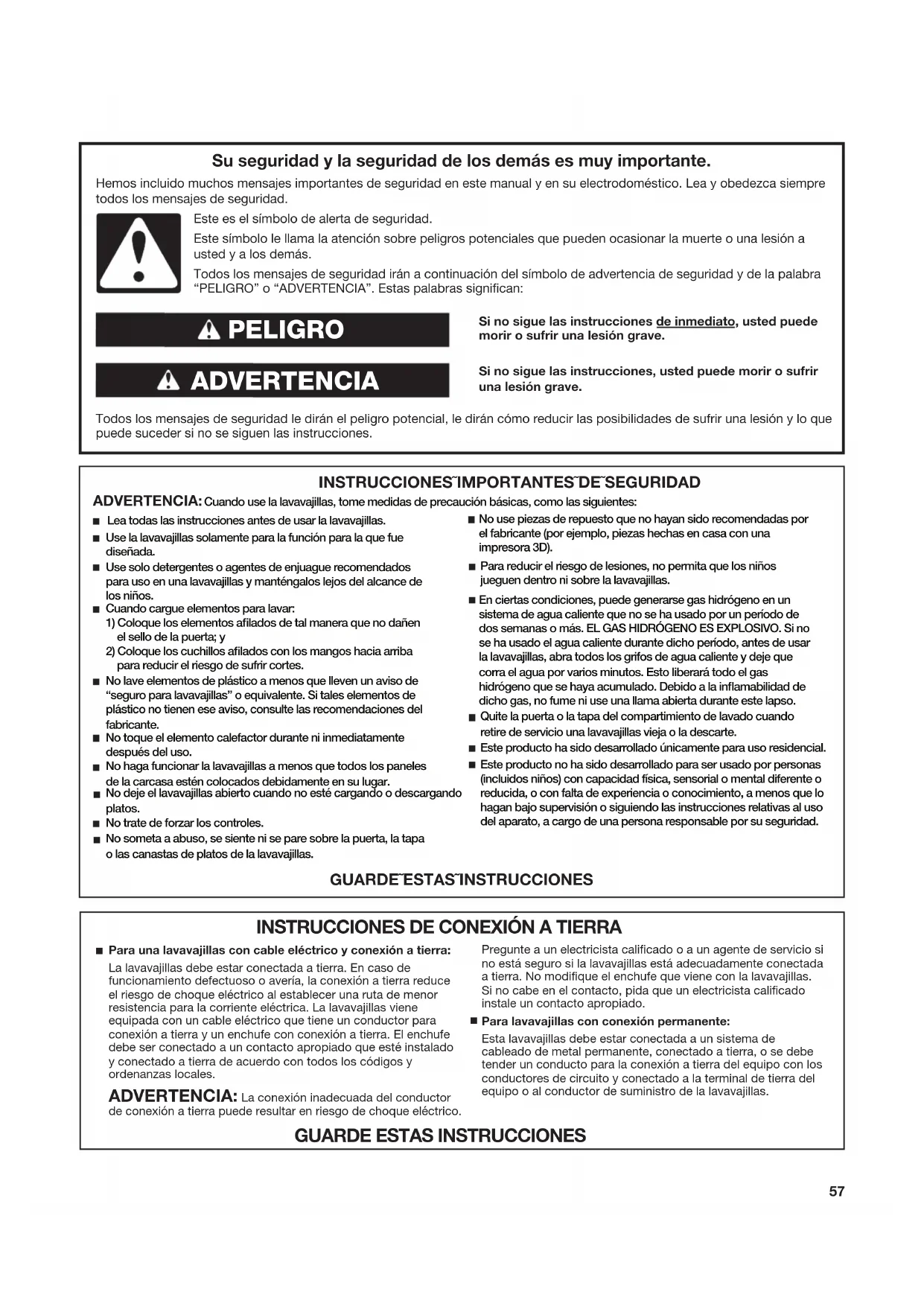

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave. Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave. Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones. Su seguridad y la seguridad de los demás es muy importante. Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad. ADVERTENCIA PELIGRO Este es el símbolo de alerta de seguridad.Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

INSTRUCCIONES˜IMPORTANTES˜DE˜SEGURIDAD

ADVERTENCIA:Cuandouselalavavajillas,tomemedidasdeprecauciónbásicas,comolassiguientes: Leatodaslasinstruccionesantesdeusarlalavavajillas.Uselalavavajillassolamenteparalafunciónparalaquefuediseñada.Usesolodetergentesoagentesdeenjuaguerecomendadosparausoen unalavavajillasymanténgaloslejosdelalcancedelosniños.Cuandocargueelementosparalavar:1)Coloqueloselementosafiladosdetalmaneraquenodañen elsellode lapuerta;y2)Coloqueloscuchillosafiladosconlosmangoshaciaarriba parareducirel riesgodesufrircortes.Nolaveelementosdeplásticoamenosquellevenunavisode“seguro paralavavajillas”oequivalente. Sitaleselementosdeplásticonotieneneseaviso,consultelas recomendacionesdelfabricante.Notoqueelelementocalefactorduranteniinmediatamentedespués del uso.Nohagafuncionarlalavavajillasamenosquetodoslospanelesdela carcasaesténcolocadosdebidamenteensulugar.No deje el lavavajillas abierto cuando no esté cargando o descargandoplatos.Notratedeforzarloscontroles.Nosometaaabuso,sesienteniseparesobrelapuerta,latapaolas canastasdeplatosdelalavavajillas.Nousepiezasderepuestoquenohayansidorecomendadasporelfabricante(porejemplo,piezashechasencasaconunaimpresora3D).Parareducirelriesgodelesiones,nopermitaquelosniñosjueguendentro nisobrelalavavajillas.Enciertascondiciones,puedegenerarsegashidrógenoenunsistemadeaguacalientequenosehausadoporunperíododedossemanasomás.EL GASHIDRÓGENOESEXPLOSIVO.Sinosehausadoelaguacalientedurantedichoperíodo,antesdeusarlalavavajillas,abratodoslosgrifosdeagua calienteydejequecorraelaguaporvariosminutos.Estoliberarátodoel gashidrógenoquesehayaacumulado.Debidoalainflamabilidaddedicho gas,nofumeniuseunallamaabiertaduranteestelapso.Este producto ha sido desarrollado únicamente para uso residencial.Este producto no ha sido desarrollado para ser usado por personas (incluidos niños) con capacidad física, sensorial o mental diferente o reducida, o con falta de experiencia o conocimiento, a menos que lo hagan bajo supervisión o siguiendo las instrucciones relativas al uso del aparato, a cargo de una persona responsable por su seguridad.Quitelapuertaolatapadelcompartimientodelavadocuandoretirede serviciounalavavajillasviejaoladescarte.

INSTRUCCIONES DE CONEXIÓN A TIERRA

Para una lavavajillas con cable eléctrico y conexión a tierra:La lavavajillas debe estar conectada a tierra. En caso de funcionamiento defectuoso o avería, la conexión a tierra reduce el riesgo de choque eléctrico al establecer una ruta de menor resistencia para la corriente eléctrica. La lavavajillas viene equipada con un cable eléctrico que tiene un conductor para conexión a tierra y un enchufe con conexión a tierra. El enchufe debe ser conectado a un contacto apropiado que esté instalado y conectado a tierra de acuerdo con todos los códigos y ordenanzas locales. ADVERTENCIA: La conexión inadecuada del conductor de conexión a tierra puede resultar en riesgo de choque eléctrico.Pregunte a un electricista calificado o a un agente de servicio si no está seguro si la lavavajillas está adecuadamente conectada a tierra. No modifique el enchufe que viene con la lavavajillas. Si no cabe en el contacto, pida que un electricista calificado instale un contacto apropiado.

Para lavavajillas con conexión permanente:Esta lavavajillas debe estar conectada a un sistema de cableado de metal permanente, conectado a tierra, o se debe tender un conducto para la conexión a tierra del equipo con los conductores de circuito y conectado a la terminal de tierra del equipo o al conductor de suministro de la lavavajillas.58

MANTENIMIENTO DE LA LAVAVAJILLAS

Detergentes Se recomienda usar pastillas y paquetes previamente medidos de alta calidad para mejorar el rendimiento. Está comprobado que las pastillas y los paquetes de alta calidad son más eficaces que los detergentes en polvo, líquidos o en gel para reducir las películas residuales en la vajilla. Al usar pastillas y paquetes, las películas blancas comenzarán a reducirse o a eliminarse con el tiempo. Son adecuados para todos los niveles de dureza y de suciedad. Además, al usar un agente de enjuague, se puede minimizar la acumulación repetida de película blanca (no todos los paquetes y las pastillas contienen agente de enjuague). Coloque siempre los detergentes previamente medidos en el compartimiento principal y cierre la tapa. El indicador de prelavado en la tapa del dispensador es para clientes que usan detergente en polvo o gel y desean añadir una cantidad de detergente al ciclo de prelavado. El volumen de detergente que se añade aquí es de aproximadamente 8 centímetros cúbicos, si se llena completamente. Cualquier detergente que se añada aquí se agregará inmediatamente al lavado cuando inicio el ciclo versus el detergente dentro del dispensador, el cual se añada durante el ciclo principal de lavado. NOTA: Siga las instrucciones del paquete cuando use otros tipos de detergente para lavavajillas. ■ Use únicamente detergentes para lavavajillas automáticas. Agregue el detergente justo antes de comenzar el ciclo. ■ El detergente para lavavajillas automáticas produce mejores resultados cuando está fresco. Guarde el detergente bien cerrado en un lugar fresco y seco. ■ Los residuos minerales del agua extremadamente dura (15 granos por galón de EE.UU. o más) pueden dañar su lavavajillas y hacer difícil que se obtengan buenos resultados. Se recomienda usar un ablandador de agua para evitar daños y obtener buenos resultados. ■ Para obtener más información acerca de los detergentes en polvo, líquidos y en gel, y sobre las condiciones de agua dura, consulte el sitio web de la marca. Agente de enjuague Al usar agente de enjuague, se optimizará el desempeño de lavado y secado. Esta lavavajillas ha sido diseñada específicamente para usarse junto con agente de enjuague, para obtener un mejor desempeño de secado y controlar la acumulación de depósitos de agua dura. El agente de enjuague se debe agregar al producto cada 1 a 3 meses dependiendo del uso. Consulte la Guía de inicio rápido o el sitio web de la marca para obtener información sobre cómo llenar el depósito de agente de enjuague. Selección de ciclo y uso de energía Las lavavajillas eficientes funcionan por más tiempo para ahorrar agua y energía, de la misma manera que ahorra gasolina cuando conduce un automóvil más despacio. El tiempo normal de un ciclo es de aproximadamente 2

horas, pero puede demorar menos o bastante más según sus selecciones, la temperatura del agua de entrada y la cantidad de suciedad de alimentos en la vajilla. Para un desempeño óptimo, la lavavajillas debe estar conectada a un suministro de agua caliente de 120°F (49°C). Si primero presiona el botón Start (Inicio), se seleccionará automáticamente el ciclo principal con sensor que tiene función de secado con calor. El ciclo detecta la cantidad de suciedad y su resistencia para ajustar el ciclo para una mejor limpieza. Sanitize o Sani (Higienizado) Higieniza los platos y la cristalería según el estándar 184 de NSF International NSF/ANSI para lavavajillas domésticas. Las lavavajillas domésticas certificadas no han sido diseñadas para establecimientos con licencia para alimentos. Solo los ciclos de higienización fueron diseñados para cumplir los requisitos del estándar de rendimiento NSF/ANSI 184 para eliminación de la suciedad y eficacia de la higienización. No existe la intención, de forma directa o indirecta, de que todos los ciclos de una lavavajillas con certificación NSF/ANSI 184 cumplan el estándar de rendimiento NSF/ANSI 184 para eliminación de la suciedad y eficacia de la higienización. El indicador Sani Rinse (Enjuague sanitario) se ilumina al final del ciclo si la opción Sani Rinse (Enjuague sanitario) se completó con éxito. Si no se activa el indicador, posiblemente se deba a que se interrumpió el ciclo. Peligro de Vuelco No use la lavavajillas antes de estar completamente instalada. No se apoye en la puerta abierta. No seguir estas instrucciones puede ocasionar heridas serias o cortaduras. ADVERTENCIA59

CONSEJOS PARA CARGAR LA LAVAVAJILLAS

NOTA: Las funciones son específicas del modelo. Es posible que no se describan todas las funciones de su lavavajillas. Consulte las Guías de inicio rápido para ver posibles patrones de carga para todas las canastas de la lavavajillas. Canastilla para cubiertos Use las tapas de la canastilla para cubiertos para proveer espacios óptimos y el mejor desempeño de limpieza. NOTA: Si sus cubiertos no caben dentro de los espacios designados, abra las tapas (estilo 1/3) o levante los extremos de las tapas y tire para quitarlas (estilo 2). Mezcle los diferentes tipos de cubiertos para mantenerlos separados. Coloque los cuchillos hacia abajo, los tenedores hacia arriba y alterne las cucharas para obtener mejores resultados de limpieza. Quitar las canastas superiores Las canastas superiores son removibles para poder hacer espacio para todos los elementos. La manera en que se quitan dependerá de si la canasta está montada según el estilo 1 o el estilo 2. Retire la vajilla antes de quitar cualquiera de las canastas. Para quitar la canasta, tírela hacia afuera de la lavavajillas hasta la mitad. En un lado, presione la lengüeta en el riel y tire hacia arriba el extremo delantero de la canasta para sacarla del riel. Luego, repita este paso en el otro lado para quitar por completo el extremo frontal de la canasta. Extraiga la canasta tirando el extremo posterior hacia fuera con un movimiento hacia adelante y atrás. Para volver a colocar la canasta, coloque la parte trasera de la canasta en el riel y luego empuje la parte frontal hacia abajo. Para quitar la canasta, tire hacia afuera hasta que haga tope. A ambos lados de la canasta, mueva los topes de plástico en el frente del riel hacia el costado para abrirlos. Quite la canasta. Para volver a colocarla, vuelva a colocar la parte trasera de la canasta en los rieles. Vuelva a cerrar los topes. Puntas para tazones deslizables Las puntas para tazones deslizables le permiten cargar tazones de diferentes tamaños con facilidad. Tome la línea de puntas móvil que está en la canasta inferior y deslícela a la posición deseada. Puntas plegables Las puntas plegables le permiten optimizar el espacio en la canasta. Estas pueden encontrarse en la canasta inferior, en la de segundo nivel y/o en la de tercer nivel, según su modelo. Para plegar o desplegar las puntas, tome la punta que está más cerca del sujetador al final de la línea de puntas y empújela suavemente pasando el tope del sujetador en la dirección en que desea doblarla. Soporte para copas Use estos soportes para colocar copas de vino y de otro tipo. Levántelos y gírelos para moverlos cuando no los necesite. Estante para tazas Use el estante para tazas para colocar más tazas u otros elementos pequeños. Levántelos y pliéguelos para moverlos cuando no los necesite. Estilo 1 Estilo 2 Estilo 3 Estilo 1 Estilo 2 Soporte para copas Estante Tope del rielCUIDADO DE LA LAVAVAJILLAS Limpieza del interior Muchos detergentes pueden dejar manchas blancas o un residuo blanco en la vajilla y en el interior de la lavavajillas. Con el tiempo, este residuo se puede volver antiestético y afectar el rendimiento de la lavavajillas. El uso de un producto de limpieza para lavavajillas como el limpiador para lavavajillas affresh

puede ayudar a remover el residuo. Se recomienda el uso mensual del limpiador para lavavajillas affresh

para ayudar a mantener la lavavajillas. Siga las instrucciones del paquete. NOTA: Recomendamos el uso de pastillas o paquetes de detergente previamente medido de alta calidad y el uso de agente de enjuague para la limpieza y el cuidado diario de la lavavajillas. Purga de aire de mostrador Si tiene una purga de aire de desagüe, revísela y límpiela si la lavavajillas no está desaguando bien. Período prolongado sin uso Para reducir el riesgo de daños a la propiedad durante vacaciones o tiempo prolongado sin uso ■ Cuando no vaya a usar la lavavajillas durante los meses de verano, cierre el suministro de agua y de electricidad a la lavavajillas. ■ Asegúrese de que las tuberías de suministro de agua estén protegidas contra congelamiento. La formación de hielo en las tuberías de suministro puede aumentar la presión del agua y dañar la lavavajillas o la casa. ■ Los daños ocasionados por congelamiento no están cubiertos por la garantía. ■ Cuando guarde la lavavajillas en el invierno, evite daños por el agua y haga que personal de servicio autorizado acondicione la lavavajillas para el invierno. Limpieza del exterior Limpie el exterior de la lavavajillas con un paño suave y húmedo, y un detergente suave. Evite el uso de limpiadores abrasivos en el exterior de la lavavajillas. Los productos de limpieza abrasivos pueden dañar el acabado. Solución de problemas El sitio web de la marca que figura en la Guía de inicio rápido contiene información detallada para solucionar la mayoría de los problemas con que los clientes se pueden encontrar. Esta información le podría ahorrar el costo de una llamada al servicio técnico Taza para objetos extraños Si la taza para objetos extraño está llena, puede encontrar información detallada sobre cómo vaciarla en la Guía de inicio rápido o en el sitio web de la marca listado en dicha Guía. †® affresh es una marca registrada de Whirlpool, U.S.A.

MENÚ DE AJUSTES DE LA LAVAVAJILLAS: Para cambiar los ajustes actuales, siga las instrucciones a continuación para ingresar en el menú. Menú Texto en pantalla (si hay una pantalla) Patrón de luces LED (si no hay pantalla) Lo que hace este ajuste Ajuste predeterminado PROWASH OR SENSOR (Lavado profesional o sensor) TOUGH OR COOKWARE (Intenso o utensilios de cocina) NORMAL (Normal) Nivel del agente de enjuague A X Ajusta el cantidad de agente de enjuague que se usa Submenú del nivel de agente de enjuague A 0 X X X 0 ml - agente de enjuague desactivado A 1 X 1,3 ml A 2 X 2,6 ml A 3 X X 3,9 ml X A 4 X 5,2 ml A 5 X X 5,2 ml A 6 X X 5,2 ml Nivel de sonido S X X Activar y desactivar el sonido Submenú del nivel de sonidol S 1 X Sonido encendido X S 0 X Sonido apagado Luz en la tina L X Enciende y apaga la luz interna (si la hay) Submenú de luz en la tinal L 1 X La luz en la tina se enciende cuando se abre la puerta

L 0 X La luz en la tina está apagada cuando se abre la puerta Modo Apto para el consumidor Kosher E X X Enciende y apaga el modo Apto para consumidor Kosher E 1 X Enciende el modo E 0 X Apaga el modo X Restablecimiento a los valores de fábrica r X X X Restablecimiento a los valores de fábrica 1. Mantenga presionado el botón “Hi Temp” (Alta temperatura) por 5 segundos hasta que se enciendan las luces de “Hi Temp” (Alta temperatura) y “Dry” (Seco). 2. Presione el botón “Start/Resume” (Inicio/Reanudar) en menos de 2 segundos. Si no presiona el botón Start (Inicio) en menos de 2 segundos, la pantalla se apagará y deberá volver a empezar y repetir el paso 1. a. En los modelos con pantalla, se mostrará una “A” para indicar el nivel de agente de enjuague. b. En los modelos que no tengan pantalla, se encenderá la luz de “Tough or Cookware” (Intenso o utensilios de cocina) para indicar el nivel de agente de enjuague. 3. Para ver una función que no sea Nivel de agente de enjuague, presione el botón “Cycle” (Ciclo) o “Normal” (Normal) (esto depende del modelo) para seleccionar la función que le gustaría cambiar (Nivel de sonido, Luz en la tina, Apto para el consumidor Kosher, Restablecimiento a los valores de fábrica, Nivel de agente de enjuague). Consulte la tabla para ver lo que se muestra en la pantalla para indicar estas funciones. 4. Presione el botón “Start/Resume” (Inicio/Reanudar) para seleccionar la función e ingresar al submenú. La pantalla cambiará para mostrar el ajuste actual de la característica. (Por ejemplo, si seleccionó el Nivel de agente de enjuague y no lo ha cambiado antes, se mostrará S1 en los modelos con pantalla y se encenderá el sensor en los modelos que no tienen pantalla). 5. Presione el botón “Cycle” (Ciclo) o “Normal” (Normal) (dependiendo del modelo) para cambiar el valor del ajuste de la función. (Por ejemplo, si desea apagar el sonido, presione el botón “Cycle” (Ciclo) o “Normal” (Normal) y se mostrará S0 en los modelos con pantalla o se enciende el ícono “pots and pans” (ollas y sartenes) en los modelos sin pantalla). 6. Presione el botón “Start/Resume” (Inicio/Reanudar) para confirmar la nueva selección. El ajuste de la función no se modificará hasta que se haya presionado el botón “Start/Resume” (Inicio/Reanudar). La lavavajillas volverá al estado apagado cuando se haya presione el botón “Start” (Inicio). Para salir del menú de ajustes de cliente en cualquier momento, presione el botón “Cancel” (Cancelar) o espere 30 segundos sin presionar ningún botón. NOTA: Para ver el ajuste actual de una función, siga los pasos 1-4. Cuando se presiona el botón “Start/Resume” (Inicio/Reanudar) en el paso 4, la lavavajillas mostrará el ajuste actual. Presione el botón “Cancel” (Cancelar) para salir sin hacer ningún cambio.62 NOTA: Si ingresa en una página de ajuste de funciones y necesita volver al menú principal, presione “Cancel” (Cancelar) y continué con el paso 1. NOTA: Para salir del modo Apto para el consumidor Kosher en cualquier momento, presione el botón “Cancel” (Cancelar) o espere 75 horas. Modo Apto para el consumidor Kosher: Cuando se enciende este modo, se deshabilitarán todos los botones de la lavavajillas excepto la tecla Cancel (Cancelar), así como la luz en la tina (si se incluye) durante 75 horas. Si se enciende este modo durante un ciclo, las luces de estado al final del ciclo no se apagarán cuando se abra y se vuelva a cerrar la puerta. Para salir del modo, presione el botón “Cancel” (Cancelar) o espere 75 horas.

Problema Código que se muestra (7 segundos en pantalla) (si la hay) Código que se muestra en los LED del panel frontal * (# parpadeos, Pausa, # parpadeos) ¿Qué sucederá? ¿Qué hacer? No funciona correctamente la válvula de llenado de la lavavajillas F1E1 1 Pausa 1 Pausa - pausa, repetir Comenzará la secuencia de desagüe, se evitará el funcionamiento de la máquina Corte el suministro de agua hacia la unidad (si se puede). Corte el suministro de energía hacia la unidad. Si el agua no se puede cortar, NO corte el suministro de energía, y mantenga la puerta cerrada. Presione la tecla Cancel (Cancelar) una vez para silenciar el tono de la alarma. Llame para solicitar servicio técnico. Falla del controlador del motor F1E2 1 Pausa 2 Pausa, repetir Termina el ciclo Llame para solicitar servicio técnico No hay agua presente en la lavavajillas H2O 8 Pausa 1 Pausa - pausa, repetir Se pausará el ciclo Asegúrese de que la manguera de llenado esté conectada al producto. Asegúrese de que el suministro de agua esté conectado Presione Start (Inicio) para reanudar el ciclo. Si la alarma sigue presente, llame al servicio técnico. Falla del motor de lavado F7E1/F7E2 7 Pausa 1 Pausa, repetir/7 Pausa 2 Pausa, repetir Termina el ciclo Llame para solicitar servicio técnico La lavavajillas de sobrellena F8E4 8 Pausa 4 Pausa - pausa, repetir Comenzará la secuencia de desagüe, se evitará el funcionamiento de la máquina Para instaladores profesionales Corte el suministro de agua hacia la unidad (si se puede). Corte el suministro de energía hacia la unidad. Si el agua no se puede cortar, NO corte el suministro de energía, y mantenga la puerta cerrada. Presione la tecla Cancel (Cancelar) una vez para silenciar el tono de la alarma. Llame para solicitar servicio técnico. Para auto instaladores ■ Presione el botón CANCEL dos veces o potencia de ciclo. Esto podría resolver el problema. ■ Revise si el conector del cable está conectado al interruptor otante en la bandeja de goteo. Consulte el paso 46. Si el cable está desconectado, vuelva a conectarlo y presione el botón cancelar dos veces. ■ Revise si hay agua en la bandeja de goteo. Si la hay, quite el agua y vuelva a instalar la bandeja de goteo. Asegúrese de conectar el cable al otante. Paso 46. Revise si se ltró agua a la bandeja de goteo. (Revise los empalmes de la entrada de agua en los pasos 15 y 16 para ver si tienen fugas) ■ Si hay agua en la bandeja, pero no se encontraron fugas, ponga a funcionar el ciclo más corto en el producto y revise si hay fugas mientras este se ejecuta. El panel de acceso debe estar apagado para poder observar si hay fugas. ■ Si el problema persiste, solicite servicio técnico. Válvula de llenado trabada F8E5 8 Pausa 5 Pausa - pausa, repetir Comenzará la secuencia de desagüe, se evitará el funcionamiento de la máquina Corte el suministro de agua hacia la unidad (si se puede). Corte el suministro de energía hacia la unidad. Si el agua no se puede cortar, NO corte el suministro de energía, y mantenga la puerta cerrada. Presione la tecla Cancel (Cancelar) una vez para silenciar el tono de la alarma. Llame para solicitar servicio técnico. La lavavajillas no desagua F9E1 9 Pausa 1 Pausa - pausa, repetir Termina el ciclo Si la manguera de desagüe está conectada a un triturador de basura, confirme que la manguera no esté tapada y que el tapón de desechos se haya quitado. Si la unidad todavía no desagua, llame para solicitar servicio. Hay agua debajo de la lavavajillas FAE5 10 Pausa 5 Pausa - pausa, repetir Termina el ciclo Llame para solicitar servicio técnico. Falla de comunicación con el servicio de interfaz de usuario F6E1 6 Pausa 1 Pausa - pausa, repetir El producto no podrá iniciar o reanudar ciclos Llame para solicitar servicio técnico.63

REQUISITOS DE INSTALACIÓN

HERRAMIENTAS Y PIEZAS

Reúna todas las herramientas y piezas recomendadas antes de comenzar la instalación. Lea y siga las instrucciones provistas con las herramientas enumeradas aquí. Todas las instalaciones Herramientas necesarias: Alicate Destornillador de cabeza plana Destornillador Phillips Cuchillo para uso general

Nivel pequeño Cinta de medir o regla Llave de extremo abierto de 5/8" (15,9mm) Llave ajustable de 10" que se abra hasta 1

T20 y, si se instalan paneles frontales a la medida, Torx T15 Otros elementos útiles que puede necesitar: Linterna Bandeja llana Toalla de baño Cinta para ductos o cinta adhesiva protectora Piezas suministradas: Abrazaderas para manguera de desagüe (2) (1 grande/roja y 1 pequeña/plateada) Manguera de desagüe Tornillos de cabeza Phillips N° 8 x 1/2" (12,7mm) (2) Soportes de montaje bajo el mostrador (2) Compruebe que se hayan incluido todas las piezas en el paquete con el material impreso. Manija de la puerta (en algunos modelos) †TORX, T15 y T20 son marcas comerciales de Acument Intellectual Properties, LLC.64 Otras piezas requeridas (no proporcionadas): Racor de manguera con conexión de compresión de 3/8" (9,5 mm) x 3/4" (19 mm) con junta de goma y codo de 90° (necesario para conectar de forma adecuada la tubería de agua del hogar a la lavavajillas). Pieza N°: W10685193 Protector de cables (de metal) para cableado doméstico que encaje en un orificio de 7/8" (22mm) (necesario para fijar de forma correcta el cableado del hogar a la caja de terminales de la lavavajillas). Pieza N°: 4396672 NOTA: Utilice solo piezas con certificación UL/homologación CSA. Piezas opcionales disponibles: Cinta de barrera contra la humedad NOTA: La cinta de barrera contra la humedad es un nivel de protección adicional y opcional para la instalación de una lavavajillas bajo un mostrador de madera. Se recomienda, pero no es un requisito excluyente para los mostradores de madera. Pieza N°: 4396277 Kit de panel lateral Para cubrir el lado de la lavavajillas al instalarla en el extremo de un conjunto de gabinetes (el número de pieza Whirlpool varía según el color). Llámenos a nuestro número gratuito o visite la página web de la marca mencionada en la Guía de inicio rápido para obtener información sobre las piezas y accesorios. Instalaciones nuevas Verifique los códigos locales. Compruebe el suministro eléctrico existente. Consulte la sección “Requisitos eléctricos”. Se recomienda que todas las conexiones eléctricas sean realizadas por un instalador eléctrico matriculado. Herramientas adicionales necesarias: Cortador de tubos pequeño Pelacables Taladro inalámbrico Sierras perforadoras de 1/2" (12,7mm), 3/4" (19mm), and

" (38mm) Herramientas adicionales requeridas (no proporcionadas): Tubería de cobre (se sugiere un diámetro externo de 3/8" (9,5 mm)) o kit de línea trenzada flexible de suministro de agua. El kit incluye la manguera trenzada y el racor de manguera con conexión de compresión de 3/8" (9,5 mm) x 3/4" (19mm). Pieza N°: W10278635RP Abrazaderas de tipo tornillo de 1

"- 2" (38 mm - 50 mm) (máximo 3) Opcional: Manguera de desagüe más larga (Longitud máxima 12 pies (3,7m)) NOTA: Debe cumplir con los estándares de comprobación AHAM/IAPMO, ser compatible con una conexión de desagüe de 1" (25mm) y ser resistente al calor y al detergente. Pieza N°: W11381654 NOTA: Si se utiliza una manguera trenzada flexible, sustituya la manguera de entrada después de 5 años para reducir el riesgo de fallas. Para consulta en el futuro, anote en la manguera la fecha de instalación o la fecha de reposición. NOTA: Asegúrese de comprar únicamente piezas y accesorios Whirlpool certificados de fábrica para su electrodoméstico. Su instalación puede requerir piezas adicionales. Para pedirlas, consulte la información de contacto que figura en la Guía de inicio rápido.65 Para cable directo Para cable de alimentación Pasacables de gabinete Para orificio de 1

" (38 mm) en el gabinete. NOTA: Requerido para gabinetes de metal Kit de cable de alimentación El kit incluye generalmente el cable de alimentación, protector de cables de metal, pasacables. (Número de pieza de Whirlpool Kit de cables - Recto - W11365011 Kit de cables - Ángulo recto - W11365014) Llámenos a nuestro número gratuito o visite la página web de la marca mencionada en la Guía de inicio rápido para obtener información sobre las piezas y accesorios. NOTA: Asegúrese de comprar únicamente piezas y accesorios Whirlpool certificados de fábrica para su electrodoméstico. Su instalación puede requerir piezas adicionales. Para pedirlas, consulte la información de contacto que figura en la Guía de inicio rápido.

REQUISITOS DE UBICACIÓN

La lavavajillas debe estar totalmente enclaustrada (cara superior, lateral, posterior e inferior) tras la instalación. Un kit de panel lateral está disponible mediante el distribuidor para la instalación de la lavavajillas en un extremo del conjunto de gabinetes. También está disponible un accesorio de barrera contra la humedad opcional para la instalación bajo un mostrador de madera. Revise la ubicación donde se instalará la lavavajillas. La ubicación debe ofrecer: ■ Un acceso adecuado para cargar y descargar la vajilla. Las ubicaciones en esquinas requieren de un espacio libre mínimo de 2" (5,1cm) entre el lado de la puerta de la lavavajillas y la pared o el gabinete. ■ Un acceso fácil a los sistemas de agua, electricidad y desagüe: ■ Se requiere un suministro eléctrico conectado a tierra. ■ Esta lavavajilla tiene una función de calentamiento de agua y también requiere una conexión a una tubería de suministro de agua caliente. ■ Compruebe que las tuberías, los cables y el desagüe estén dentro de la zona sombreada que se muestra en la sección “Dimensiones del producto y de la abertura del gabinete”. ■ No pase las tuberías de desagüe, de agua o el cableado eléctrico por donde puedan interferir o hacer contacto con el motor o las patas de la lavavajillas. ■ Proteja la lavavajillas y las tuberías de agua que van a la lavavajillas contra el congelamiento. Los daños ocasionados por congelamiento no están cubiertos por la garantía. NOTA: Si no se va a utilizar la lavavajillas durante un tiempo o si se encuentra en un punto donde pueda sufrir riesgo congelación, solicite a personal de servicio autorizado que la acondicione para el invierno. ■ Si se instala en una construcción nueva, enjuague la tubería de suministro de agua para eliminar residuos antes de conectarla a la válvula de llenado. Si no se enjuaga, los residuos del suministro de agua pueden obstruir el filtro de la válvula de llenado. ■ Una abertura cuadrada para tener un funcionamiento y una apariencia adecuados. ■ La parte frontal del gabinete debe estar perpendicular respecto al piso. ■ Piso nivelado. Consejo útil: Si el piso frente a la abertura no está nivelado con el piso detrás de la abertura, se pueden utilizar suplementos para nivelar la lavavajillas. NOTA: Para evitar que se muevan durante el funcionamiento de la lavavajillas, los suplementos deben estar sujetos firmemente al piso. ■ La ubicación donde se instalará la lavavajillas debe proveer espacios libres entre el motor y el piso. El motor no debe tocar el piso. ■ No instale la lavavajillas sobre pisos alfombrados.66 DIMENSIONES DEL PRODUCTO Y DE LA ABERTURA DEL GABINETE:

/8" (85,4 cm) mínimo sin las patas

/2" (8,4 cm - 10,6 cm) A. El aislante puede estar comprimido (no se utiliza en todos los modelos). B. Para los modelos adaptables para la instalación de paneles, la profundidad de la lavavajillas es de 24" (61,0cm) sin incluir el panel de la puerta a la medida de 3/4" (1,9cm). C. Las manijas de la puerta pueden sobresalir del frente de la lavavajillas dependiendo del modelo. Revise todas las superficies para asegurarse de que no hayan protuberancias que pudieran impedir la instalación de la lavavajillas.

(5,1 cm) 6¼" (15,9 cm) NOTA: Las áreas sombreadas de las paredes del gabinete muestran dónde se pueden instalar las conexiones de servicio. D. Medido desde el punto más bajo del lado inferior del mostrador. Se puede reducir a 33

/8" (85,4 cm) retirando las patas y el área perforada del aislante (manta) en la lavavajillas. E. Mínimo, medido desde el punto más angosto de la abertura.67

REQUISITOS DE DESAGÜE

■ Se provee una manguera nueva de desagüe con su lavavajillas. Si la manguera de desagüe no es lo suficientemente larga, utilice una manguera de desagüe nueva con una longitud máxima de 12 pies (3,7m) que cumpla con todos los estándares de comprobación actuales de AHAM/IAPMO, que sea resistente al calor y al detergente, y que encaje en el conector de desagüe de 1" (2,5cm) de la lavavajillas. NOTA: No conecte múltiples mangueras de desagüe juntas. ■ Asegúrese de conectar la manguera de desagüe al colector de residuos en “T” o a la entrada del colector de residuos sobre el sifón de desagüe en la plomería de la casa, y a un mínimo de 20" (50,8cm) por encima del piso. Se recomienda que la manguera de desagüe se enrolle y fije con firmeza a la parte inferior del mostrador o que se conecte a una purga de aire. ■ Asegúrese de utilizar una purga de aire si la manguera de desagüe está conectada a la plomería de la casa a una altura menor de 20" (50,8cm) sobre el contrapiso o el piso. Uso de la purga de aire ■ Si se requiere, la purga de aire se debe instalar siguiendo las instrucciones de instalación de la misma. Al conectar la purga de aire, se requiere una manguera de goma (no proporcionada) para conectarla al tubo de residuos en “T” o la entrada del colector de residuos. ■ Use accesorios para tuberías de desagüe con un diámetro interior de 1,3cm (1/2") mínimo.

REQUISITOS DE SUMINISTRO DE AGUA

■ Esta lavavajilla tiene una función de calentamiento de agua y también requiere una conexión a una tubería de suministro de agua caliente. ■ Una tubería de agua caliente con presión de agua de 20 psi a 120 psi (de 138 kPa a 862 kPa), que pueda ser verificada por un plomero autorizado. ■ Agua a 120°F (49°C) en la lavavajillas ■ Tubería de cobre con un diámetro externo de 3/8" (0,95cm) con racor con conexión de compresión o tubería de suministro de agua trenzada flexible. NOTA: No se recomienda usar tubería de plástico de 1/2" (1,3cm) mínimo. ■ Un codo de 90° con una conexión de manguera de 3/4" (0,95cm) con una arandela de goma. ■ No suelde a una distancia menor de 6" (15,2cm) de la válvula de entrada del agua. ■ Si la instalación se realiza en una construcción nueva, asegúrese de enjuagar las tuberías de suministro de agua domésticas antes de conectar la lavavajillas para eliminar cualquier residuo presente en la tubería de suministro. NOTA: Si se va a reemplazar una lavavajillas existente, se recomienda instalar una nueva tubería de agua y manguera de desagüe (suministradas) con la nueva lavavajillas.

REQUISITOS ELÉCTRICOS

Asegúrese de que la conexión eléctrica y el tamaño del cable sean adecuados y cumplan con el Código nacional eléctrico, ANSI/NFPA 70, su edición más reciente, y con todos los códigos y las ordenanzas locales. Puede obtener una copia de las normas de los códigos antes indicados en: National Fire Protection Association 1 Batterymarch Park Quincy, MA 02169-7471 Usted debe tener: ■ Un suministro eléctrico de 120V, 60Hz, CA solamente, con fusibles de 15 A o 20A ■ Solamente cable de cobre ■ Se permite un máximo de 2 conductores de suministro de cable en sitio (tamaño máximo: 12AWG) y 1 conductor de conexión a tierra en la caja de terminales. Se recomienda: ■ Un fusible retardador o un disyuntor. Requisitos del circuito: ■ La lavavajillas se puede instalar en el mismo circuito que el triturador de basura siempre y cuando el circuito derivado no exceda la carga calculada del circuito y cumpla con todos los códigos y regulaciones vigentes, como, por ejemplo, la edición más reciente del Código nacional eléctrico, ANSI/NFPA 70. ■ No se puede realizar ninguna otra conexión eléctrica dentro de la caja de terminales de la lavavajillas más que la conexión a tierra y la de suministro eléctrico de esta. Si va a conectar la lavavajillas con un cable de suministro eléctrico: ■ Use un cable de suministro de energía con certificación UL para uso con lavavajillas. ■ Conecte el producto a un tomacorriente de 3 terminales con conexión a tierra. El tomacorriente debe cumplir con todos los códigos y ordenanzas locales. Si va a conectar la lavavajillas con cableado directo: ■ Utilice un cable de cobre flexible, blindado o con una funda no metálica con un cable de conexión a tierra que cumpla con los requisitos de cableado para su hogar y con los códigos y ordenanzas locales. ■ Utilice un protector de cables con certificación UL/homologación CSA. Purga de aire68

INSTRUCCIONES DE INSTALACIÓN

PREPARACIÓN DE LA ABERTURA DEL

GABINETE: INSTALACIONES NUEVAS

El receptáculo del suministro de energía para el electrodoméstico debe instalarse en un gabinete o pared adyacente al espacio debajo del mostrador donde se instalará el electrodoméstico.NOTA: Consulte la sección “Dimensiones del producto y de la abertura del gabinete” para la ubicación correcta del orificio y las medidas de la zona sombreada.Taladre un orificio para la manguera de desagüe de 1½" (3,8cm) en la parte trasera o lateral del gabinete, dependiendo de la ubicación del paso de la manguera de desagüe y de la conexión a la manguera de desagüe.Taladre un orificio para la manguera de suministro de agua de 1/2" (1,27cm) en la parte trasera o lateral del gabinete dependiendo de la ubicación del paso de la manguera de suministro de agua y de la ubicación de la conexión.Taladre un orificio de 1½" (3,8cm) para el cable eléctrico en la parte derecha o trasera del gabinete. Gabinete de madera: Lije el orificio hasta que quede liso. Gabinete de metal: cubra los bordes del orificio con el pasacables incluido en el kit del cable de alimentación.Consejo útil: Será más fácil conectar la lavavajillas si dirige el cable dentro de la abertura del gabinete desde el lado derecho.

INSTALACIÓN OPCIONAL DE LA BARRERA

(RECOMENDADO PARA LOS MOSTRADORES DE MADERA) Suplementos para barrera contra la humedad/madera Barrera contra la humedadCompruebe que la zona bajo el gabinete está limpia y seca para la instalación de la barrera contra la humedad. Retire la parte trasera de la barrera contra la humedad y aplique a la parte inferior del mostrador a lo largo del borde delantero.NOTA: se recomienda el uso de esta barrera contra la humedad, pero no es un requisito obligatorio.NOTA: Instale suplementos de madera si el anclaje lateral y el espacio entre los lados del gabinete y de la lavavajillas son superiores a 1/2" (1,27cm) a cada lado, o si son superiores a la longitud de los tornillos de anclaje laterales.

1. Lije los orificios hasta que queden lisos

Gabinete de maderaGabinete de metal ADVERTENCIA Peligro de Choque EléctricoDesconecte el suministro de energía en la caja de fusibles o cortacircuitos antes de instalar la lavavajillas.No seguir esta instrucción puede ocasionar la muerte o choque eléctrico.

2. Desconecte el suministro eléctrico

Desconecte el suministro eléctrico en la caja de fusibles o la caja de cortacircuitos antes de instalar la lavavajillas.

3. Cierre el suministro de agua

Cierre el suministro de agua a la lavavajillas.

4. Perfore orificios en el lugar

de la nueva instalación Ubicación opcionalUbicación recomendada1½" (3,8 cm)1/2" (1,27 cm)Instale los suplementos de madera

1. Desconecte el suministro eléctrico

Puede encontrar un video con los pasos de instalación en línea en whirlpool.com, en el apartado “How To’s & FAQ” (Instrucciones y preguntas frecuentes) bajo la sección “Service & Support” (Servicio y soporte). Puede ver el video en http://www.kaltura.com/tiny/ro00v.69

5. Pisos armados: añada suplementos

según sea necesario Nota: Los soportes de madera que vienen con la base de embalaje funcionan bien como suplementos. Pisos armados: Si el piso de la cocina es más alto que el piso de la abertura del gabinete, por ejemplo, si las baldosas del piso de la cocina no se extienden hasta el interior de la abertura del gabinete, añada suplementos según sea necesario en la zona que se muestra para elevar la lavavajillas hasta el mismo nivel del piso de la cocina. NOTA: Los suplementos se deben sujetar al piso con firmeza para evitar el movimiento cuando la lavavajillas esté en uso. Recorte la manta aislante a lo largo de la línea de puntos para una altura de abertura de gabinete de 33

/8" (85,4cm). Para otras alturas de gabinete, no recorte la manta aislante.

– Para un cable directo, continúe con el paso 7 – Para un cable de alimentación, espere al paso 18 Para la instalación con cable directo, disponga el cable como se indica. No conecte el cable al producto en este momento. Esta conexión se debe realizar después, luego de que la unidad esté instalada en la abertura del gabinete. Lleve el cable desde el suministro de energía y páselo por el orificio del gabinete. (El cable se debe extender hacia el lado derecho de la parte frontal de la abertura del gabinete). Pegue el cable al piso con cinta adhesiva en la zona indicada. Esto evitará que se mueva al colocar la lavavajillas dentro de la abertura del gabinete.

7. Cable directo: paso del cable

Espaciador70 PREPARE LA LAVAVAJILLASConsejo útil: Retire todo el material interno de embalaje, la manguera de desagüe, el kit de instalación y el mango (si está incluido) antes de colocarlo en su parte posterior, y no quite la película de la puerta en este momento.Coloque un cartón debajo de la lavavajillas y no lo quite hasta que la misma quede instalada en la abertura del gabinete, para evitar daños al revestimiento del piso.Con la ayuda de dos o más personas, sujete los lados del marco de la puerta de la lavavajillas y apoye la lavavajillas sobre su parte posterior.No utilice el panel de la puerta como mesa de trabajo sin antes cubrirlo con una toalla para no rayar el mismo.RETIRE EL PANEL DE ACCESO Y EL AISLANTE Utilice una llave de tuercas de 5/16" (7,9 mm) para retirar los dos tornillos que fijan los paneles de acceso a la lavavajillas. Una vez que se hayan retirado los tornillos, mueva el panel de acceso hacia la parte superior del producto para desengancharlo, y luego retírelo.En algunos modelos, un cable de conexión de servicio con un conector de 3 clavijas se deja intencionadamente desenchufado y escondido detrás del panel de acceso. Se proporciona para uso del técnico de servicio.NOTA: Deje este cable desenchufado y apartado cuando vuelva a instalar el panel de acceso.DESCONECTE Y RETIRE EL ENSAMBLAJE DE LA BANDEJA DE GOTEO 10a. Retire el ensamblaje de la bandeja de goteoPara retirar el ensamblaje de la bandeja de goteo, presione los broches en los laterales de la bandeja de plástico hacia el centro del producto y tire en dirección a usted. Asegúrese de no tirar demasiado ni con tanta fuerza, ya que el cable del interruptor flotante aún está conectado en este momento. ADVERTENCIA Peligro de Peso ExcesivoUse dos o más personas para mover e instalar la lavavajillas.No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.Peligro de VuelcoNo use la lavavajillas antes de estar completamente instalada.No se apoye en la puerta abierta.No seguir estas instrucciones puede ocasionar heridas serias o cortaduras. ADVERTENCIA

8. Ponga la lavavajillas en su parte

9. Quite los paneles de acceso

Ensamblaje de la bandeja de goteo 3-Pin Connector 9a. Quite los paneles de acceso Conector de 3 clavijas71 10b. Retire el cable del interruptor flotante Para quitar el cable del interruptor flotante, empuje suavemente la lengüeta del conector (1) y luego tire del conector (2) para sacarlo de la carcasa. El flotante en sí no debe sacarse de la bandeja.NOTA: No vuelva a instalar la bandeja de goteo hasta que se indique.Mida la altura de la abertura del gabinete desde la parte inferior del mostrador hasta el piso donde se va a instalar la lavavajillas. Asegúrese de medir desde el punto más bajo del lado inferior del mostrador y desde el punto más elevado del piso.Use una llave para aflojar las patas niveladoras al principio de ser necesario.Ajuste las cuatro patas niveladoras a la misma altura; gírelas hacia la derecha o izquierda según lo necesite.La unidad viene con las patas establecidas para una instalación de una altura de 33 /8" (85,4 cm). Si la altura de su abertura es de 34½" (87,6 cm), deberá elevar todas las patas 7/8" (2,22 cm).NOTA: Ajuste la altura de la pata trasera antes de mover la unidad hacia el espacio.Las patas se pueden sacar si es necesario en caso de instalaciones en espacios reducidos. CONECTE LA TUBERÍA DE AGUA A LA

– Para una tubería de cobre, continúe con el paso 12 – Para una tubería flexible, continúe con el paso 14 Si se utiliza una tubería de cobre, determine la longitud total de la tubería de cobre necesaria para llegar al suministro de agua, corte a la longitud necesaria y conecte con racores de compresión.

11. Mida la abertura del gabinete

Ajuste de pata niveladora

12. Tubería de agua de cobre

Solo tubería de cobre: Coloque la tubería en el codo de 90° hasta donde sea posible. (La tubería de cobre se dobla y retuerce con facilidad). Empuje la tuerca y la férula hacia adelante y ajuste, de modo que quede justo contra la rosca del codo. NOTA: Para evitar vibraciones durante el funcionamiento, disponga la tubería de suministro de agua de modo que no toque la base, el marco o el motor de la lavavajillas. Si está usando una tubería de cobre, saltee el paso 14 y vaya al paso 15. Tubería trenzada flexible: Compruebe que la tubería trenzada flexible posea la longitud suficiente. Utilice un racor de manguera con conexión de compresión de 3/8" (9,5 mm) x 3/4" (19 mm) con un codo de 90 º. Conecte el racor de compresión de 3/8" (9,5 mm) del codo de 90° a la tubería de suministro de agua. Fíjelo de modo que la conexión de 3/4" (19 mm) quede mirando hacia arriba como se mostró anteriormente.

Codo Compruebe que la arandela de goma está encajada debidamente en el conector. Deslice el racor de 3/4" (19mm) del codo de 90° hacia la válvula, y ajuste a mano para no dañar la rosca. Ajuste a mano hasta que el acoplamiento quede fijado. Utilice alicates para comprobar que el acoplamiento está apretado. Puede que sea necesario entre 1/4 y 1/2 giro adicional para sellar la junta de goma. Pase la manguera de llenado por el lado izquierdo de la parte trasera de la unidad. NOTAS: ■ No use cinta con los conectores de compresión. ■ No apriete en exceso. Se puede dañar el acoplamiento. ■ Pase la tubería de suministro de agua hacia la parte posterior de la unidad antes de instalarla. Tuerca Férula

13. Deslice la tuerca y la férula sobre la

tubería (solamente tubería de cobre)

14. Tubería flexible

15. Agregue el codo de 90° a la tubería

de suministro de agua Para retirar la caja de terminales, presione la traba de plástico, deslice la caja hacia la izquierda de la unidad a lo largo del tubo de metal y gire el lado izquierdo de la caja hacia adelante. Asegúrese de que el cableado del producto aún esté conectado dentro de la caja de terminales. Con una llave de tuercas de 1/4" (6,4mm) retire el tornillo que sostiene la cubierta de la caja de terminales. Levante la cubierta de la caja para retirarla. Guarde la cubierta para usarla más tarde. Instale un protector de cables con certificación UL/homologación CSA. Compruebe que las cabezas de los tornillos están orientadas hacia arriba al apretar la tuerca de la tubería. Se proporciona un protector de cables con el kit de cable de alimentación. La longitud del cable sugerida depende del protector de cables

Cubierta de la caja de terminales

Coloque la abrazadera plateada proporcionada sobre el extremo del codo de la manguera de desagüe. Luego, empuje la manguera hacia el puerto de desagüe (asegúrese de empujarla hasta que haga tope), esta debe estar mirando hacia la parte inferior de la lavavajillas. Apriete con unas pinzas para abrir la abrazadera y deslícela sobre el codo para asegurar que la manguera quede en su lugar. Pase la manguera por la parte trasera del producto. NOTA: ■ Si la manguera de desagüe se instala con el codo de goma mirando hacia afuera, puede que esta se retuerza y haga que el desagüe sea más lento o no se complete cuando la instalación se realiza en gabinetes con espacio reducido. ■ Puede que haya un tapón de plástico en el puerto de desagüe para el envío, donde se conectará la manguera de desagüe. Si está incorporado, retire este tapón antes de instalar la manguera de desagüe. CONEXIÓN DEL CABLE DE ALIMENTACIÓN NOTA: Si va a instalar el producto con un cableado directo, proceda al paso 25, espere a instalar el cableado hasta después del paso 44, cuando la unidad ya esté instalada en la abertura del gabinete. Seleccione conectores de rosca con certificación UL/homologación CSA para uso en lavavajillas. Kit de cable de alimentación El kit incluye generalmente el cable de alimentación, protector de cables de metal, pasacables. (Número de pieza de Whirlpool W11365011 para kit de cables - recto y W11365014 para kit de cables - ángulo recto) NOTA: Pase la manguera de desagüe por la parte posterior de la unidad antes de ponerla de pie. Prosiga con el paso 18. Si va a instalar el producto con un cableado directo, espere hasta después del paso 44, cuando la unidad ya esté instalada en la abertura del gabinete. Para retirar la caja de terminales, presione la traba de plástico, deslice la caja hacia la izquierda de la unidad a lo largo del tubo de metal y gire el lado izquierdo de la caja hacia adelante. Asegúrese de que el cableado del producto aún esté conectado dentro de la caja de terminales. Con una llave de tuercas de 1/4" (6,4mm) retire el tornillo que sostiene la cubierta de la caja de terminales. Levante la cubierta de la caja para retirarla. Guarde la cubierta para usarla más tarde. Instale un protector de cables con certificación UL/homologación CSA. Compruebe que las cabezas de los tornillos están orientadas hacia arriba al apretar la tuerca de la tubería. Se proporciona un protector de cables con el kit de cable de alimentación. La longitud del cable sugerida depende del protector de cables Ubicación de la manguera de desagüe

Cubierta de la caja de terminales

/2" (114,3 mm)0.75" - 1" (19 mm - 25 mm)74 Pase el cable de alimentación por el protector de cables en la parte posterior de la caja de terminales. Retire el tornillo del conector a tierra en la superficie elevada dentro de la caja y pásela por el terminal de anillo del cable a tierra verde del cable de alimentación. Si el cable no tiene terminal de anillo, doble un bucle en el extremo del cable. Consulte las figuras de abajo para ver los gráficos detallados para terminar adecuadamente el producto al cableado del hogar. Reinstale y ajuste el tornillo del conector a tierra a la superficie elevada de la caja. Para conectar los cables con terminales de anillo, retire los tornillos del bloque de terminales, coloque el tornillo a través de las terminales de anillo y vuelva a ajustarlos en el bloque de terminales. Para conectar los cables sin terminales de anillo, retire los tornillos del bloque de terminales. Forme un lazo con el extremo de los cables. Pase los tornillos por el lazo. Consulte las figuras de abajo para ver los gráficos detallados para terminar adecuadamente el producto al cableado del hogar. Vuelva a colocar los tornillos en el bloque de terminales. Ajuste los tornillos. NOTA: Los cables previamente estañados no se deben usar para conectar al bloque de terminales. Asegúrese de que el negro esté alineado con el negro y el blanco esté alineado con el blanco en el bloque de terminales. Pele el aislamiento y envuelva el cable ADVERTENCIA Peligro de Choque Eléctrico Conecte a tierra la lavavajillas. Conecte el alambre de conexión a tierra al conector verde de conexión a tierra en la caja de terminales. No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

Alambre envuelto en dos tercios Alambre envuelto en tres cuartos Figura: 1 Contacto ajustados Poste de tornillo Supercie de contacto Figura: 2 Supercie de contacto El cable pelado siempre debe tener una envoltura de 2/3 a 3/4 alrededor de las roscas de los tornillos Figura: 3 Cable de conexión a tierraTornillo de conexión a tierraArandela Tornillo del conector de conexión a tierra Cable blancoCable blancoCable negroCable negroCable de conexión a tierra75 Apriete los tornillos del protector de cables para asegurar el cable.

24. Vuelva a instalar la cubierta de la caja

de terminales y los cables Coloque los cables dentro de la caja de terminales. Sustituya la cubierta insertando los enganches de la cubierta de la caja de terminales en los orificios de la parte inferior de la caja de terminales, y deslice la cubierta apretándola contra la pared inferior donde se introducen los cables. Compruebe que los cables están dentro de la caja y no aprisionados contra la cubierta. Vuelva a colocar la caja de terminales en la barra transversal y empuje hacia la derecha para que la caja de terminales encaje en el componente lateral de plástico. NOTAS: ■ No enchufe el cable a una toma hasta que se le indique. ■ Después de reinstalar la caja de terminales en la lavavajillas, coloque el sobrante o la parte floja de los cables sobre los componentes cercanos para mantenerlos alejados del piso. ■ Pase el cable por la parte posterior de la lavavajillas de forma que no toque el motor o la parte inferior de la tina de la lavavajillas. ■ Se permite un máximo de 2 conductores de suministro de cable de alimentación (tamaño máximo: 12AWG) y 1 conductor de conexión a tierra en la caja de terminales. IMPORTANTE: No se debe realizar ninguna otra conexión eléctrica dentro de la caja de terminales de la lavavajillas más que la conexión eléctrica de esta.

IMPORTANTE: No raye el panel frontal durante este procedimiento. Si el panel frontal tiene una película protectora, despéguela más allá del punto de los pernos de la manija antes de instalarla. Es más fácil instalar la manija si la unidad está apoyada sobre la parte posterior. Retire la manija de la puerta y la llave hexagonal del embalaje. Los tornillos de ajuste ya están instalados en la manija. Coloque la manija sobre los pernos de montaje con los tornillos de ajuste orientados hacia abajo. Presione con firmeza la manija contra la puerta. Inserte el extremo corto de la llave hexagonal en los tornillos de ajuste. Apriete los tornillos de ajuste 1/4 de giro adicional tras apretarlos. Conserve la llave hexagonal con las instrucciones de instalación.

23. Fije el cable en el protector de cables

ADVERTENCIA Peligro de Peso Excesivo Use dos o más personas para mover e instalar la lavavajillas. No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

26. Ponga la lavavajillas de pie

Con la ayuda de dos o más personas, ponga la lavavajillas en posición vertical.NOTA: No instale la placa de protección hasta que se le indique.La lavavajillas puede calzar estrechamente en la abertura del gabinete. No quite la manta aislante, ya que la misma reduce el nivel de sonido.IMPORTANTE: No retuerza ni apriete la tubería de agua, la manguera de desagüe, el cable de alimentación o el cable directo entre la lavavajillas y el gabinete. Quite el cartón que está debajo de la lavavajillas (si se usó).Coloque los paneles laterales de espuma (en algunos modelos)Coloque los paneles laterales de espuma a ambos lados de la lavavajillas. Hay tres puntos de sujeción en cada lado. ■ Sujeción 1: Ubique el corte en el panel lateral y sujételo al gancho del lado de la lavavajillas. (Consulte la Figura 1) ■ Sujeción 2: Use el otro corte en el panel lateral y sujételo al gancho en la parte delantera de la lavavajillas. (Consulte la Figura 2) ■ Alinee el orificio rectangular en el panel lateral con el orificio de tornillo en el panel de pie. Inserte el tornillo del panel de pie (consulte la figura 3) y apriételo ligeramente para mantenerlo en su lugar hasta que el panel de pie esté instalado. ■ Coloque los extremos inferiores de los paneles laterales debajo de la lavavajillas. (Consulte las figuras 4 y 5)Figura: 1Figura: 2Figura: 3Figura: 4 Figura: 577 NOTA: Pase el suministro de agua, la manguera de desagüe y el cable de alimentación por la parte trasera de la lavavajillas. Si su producto tiene un aislante por la parte inferior, pase estas líneas por los cortes que tiene el aislante en la parte trasera del producto.

27. Mueva la lavavajillas cerca

de la abertura del gabinete Pase los elementos a través de los orificios en el gabinete y tire para tensarlos mientras se introduce la lavavajillas en el gabinete.

28. Pase el cable de alimentación

Si se utiliza un cable de alimentación, asegúrese de pasar el extremo por el orificio en la parte recortada antes de deslizar la lavavajillas en la abertura del gabinete.

29. Fije la manta aislante

NOTA: Compruebe que la manta aislante está fijada a las esquinas izquierda y derecha trasera antes de empujar a la abertura del gabinete para evitar que la manta se pliegue en un gabinete estrecho. La manta se puede fijar tirando el aislante hacia abajo en dirección a la parte inferior del producto y asegurando que los ganchos en los componentes laterales se enganchen en las ranuras que están en la manta aislante. 6" (15.2 cm)

30. Introduzca la lavavajillas en la

abertura del gabinete dejando que sobresalgan 6" (15,2cm) ■ Coloque el aislante de sonido de espuma para la parte superior (en algunos modelos)

• Ajuste la espuma para la parte superior en la ranura del cuello superior de la lavavajillas como se muestra en la figura. NOTA: Deje que la unidad sobresalga unas 6" (15,2cm) del gabinete para instalar los soportes de anclaje. NOTA: Tire de los elementos de suministro para tensarlos mientras se introduce la lavavajillas en la abertura del gabinete para evitar dobleces. INSTALACIÓN DEL PANEL A LA MEDIDA (EN MODELOS CON PANELES A LA MEDIDA SOLAMENTE) Para la instalación del panel a la medida, consulte la hoja de Instalación del panel a la medida incluida con el material de lectura. Complete la instalación del panel a la medida antes de pasar a la sección “Selección del método de sujeción de anclaje”. SELECCIÓN DEL MÉTODO DE SUJECIÓN DE ANCLAJE IMPORTANTE: Fijar la lavavajillas al gabinete debe ser uno de los últimos pasos. Prepare la lavavajillas para este proceso fijando a la lavavajillas los 2 soportes que se encuentran en la bolsa de piezas. – Para los mostradores de madera, laminados o de otra superficie similar, realice una Sujeción al mostrador: vaya al paso 32. – Para los mostradores de mármol, granito u otra superficie dura, realice una Sujeción lateral: vaya al paso 33. NOTA: Si el espacio entre la parte superior de la puerta y la parte inferior del mostrador es estrecho (inferior a 1/4" [6,35 mm]), se recomienda realizar la Sujeción lateral para no rayar la interfaz del usuario o consola con los tornillos de anclaje. Fije la manta Manta aislante

31. Tire del cableado flojo de los servicios

Tubería de agua Manguera de desagüe Cable78 Sujeción al mostrador: Retire los soportes del paquete e insértelos en las ranuras abiertas de la parte superior izquierda y derecha del collar de la lavavajillas como se muestra. Sujeción al mostrador Utilice alicates para doblar/torcer la lengüeta y bloquear los soportes en su posición. Sujeción lateral: Use pinzas para romper el extremo del soporte a lo largo de la línea marcada. Use lijas para alisar todas las rebabas.

34. Instale el soporte para la sujeción lateral

Empuje el soporte en la ranura del lado de la lavavajillas y doble la lengüeta hacia dentro y hacia el lado de la lavavajillas para mantener el soporte en su lugar. Repita este paso para el otro lado de la lavavajillas.NOTA: Instale suplementos de madera en el interior del gabinete si el espacio entre los lados del gabinete y de la lavavajillas es superior a 1/2" (1,3cm) en cada lado.NOTA: No fije la lavavajillas. Esto se hará luego. VERIFICACIÓN FINAL DE LA INSTALACIÓN

35. Abra y cierre la puerta

36. Alinee el frente de la lavavajillas con

el frente de las puertas del gabinete Alinee la parte frontal del panel de la puerta de la lavavajillas con la parte frontal de las puertas del gabinete. Tal vez necesite ajustar el alineamiento para que quede pareja con los gabinetes.

32. Inserte el soporte

Las lengüetas deben mirar hacia la derecha. 32a.

33. Rompa el extremo del soporte

para la sujeción lateral Doble las lengüetasLínea de marcado superior para modelos con tina de acero inoxidableLínea de marcado inferior para tinas de plástico79

37. Compruebe la verticalidad y ajuste

las patas si es necesario ■ Revise que las patas niveladoras estén firmes contra el piso. Cierre y trabe la puerta y coloque el nivel contra el panel frontal. Verifique que la lavavajillas esté centrada de frente hacia atrás en la abertura. Si es necesario, ajuste la pata niveladora hasta que la lavavajillas esté completamente vertical. Repita el procedimiento para el otro lado de la lavavajillas. ■ Una vez que la lavavajillas esté a plomo, revise que las canastas no salgan rodando solas cuando abra la puerta. Ajuste las patas niveladoras frontales hasta que las canastas no rueden a menos que usted tire de ellas. Consejo útil: Levante la parte frontal de la lavavajillas para separarla del piso y ajustar las patas frontales. En algunas instalaciones, puede ser más sencillo ajustar la pata delantera con una llave de cubo hexagonal de 7 mm o con una llave ajustable. Si el espacio entre la parte superior de la puerta y la parte inferior del mostrador es estrecho (inferior a 1/4" [6 mm]), se recomienda realizar la sujeción lateral para no rayar la interfaz del usuario o consola. Nivele las patas frontales

38. Verifique la nivelación de lado a lado

y regule las patas si es necesario Coloque el nivel contra la abertura superior frontal de la tina. Revise que la lavavajillas esté nivelada de lado a lado. Si la lavavajillas no está nivelada, suba o baje las patas frontales hasta que la lavavajillas esté nivelada.

39. Compruebe otra vez el alineamiento

de la lavavajillas con la abertura del gabinete Compruebe que la lavavajillas siga nivelada de frente hacia atrás y de lado a lado en la abertura del gabinete. Abra la puerta de la lavavajillas y coloque una toalla sobre el ensamblaje de la bomba y el brazo pulverizador de la lavavajillas. Esto evitará que los tornillos se caigan en el área de la bomba cuando fije la lavavajillas al gabinete. Abra la puerta de la lavavajillas como preparativo para fijar la lavavajillas al mostrador o al lado del gabinete. NOTAS: ■ la lavavajillas se debe fijar para que no se mueva al abrir o cerrar la puerta. ■ No deje que los tornillos caigan al fondo de la lavavajillas. ■ Localice los soportes instalados en la sección “Selección de método de fijación de anclaje”, bien en la parte superior o los lados de la lavavajillas. ■ Para el anclaje al mostrador: fije la lavavajillas al mostrador con dos tornillos Phillips (proporcionados). ■ Para el anclaje lateral: taladre orificios de guía de 7/32" (5,6 mm) en el gabinete para no agrietar la madera. Fije la lavavajillas al gabinete con dos tornillos Phillips (proporcionados). Retire la canasta del segundo nivel para facilitar el acceso. Consulte la sección “Consejos para cargar la lavavajillas” para ver instrucciones sobre cómo retirar la canasta del segundo nivel si es necesario.

41. Compruebe el espacio de la puerta

IMPORTANTE: Revise que la parte superior de la puerta no haga contacto con los tornillos, los soportes o el mostrador. En caso contrario, ajuste las patas niveladoras o utilice la opción de sujeción lateral.

42. Compruebe el espacio interior

Abra la puerta y compruebe que el espacio entre la abertura del gabinete de la lavavajillas y la tina sea igual en ambos lados. Si los espacios no son iguales, afloje los tornillos del soporte y mueva la tina. Ajuste los tornillos del soporte.

43. Conexión por cable directo

CONEXIÓN DE TUBERÍA DE AGUA A MANGUERA DE VÁLVULA DE CIERRE DEL HOGAR NOTA: Si se utiliza una manguera trenzada flexible, sustituya la manguera de entrada después de 5 años para reducir el riesgo de fallas. Para consulta en el futuro, anote en la manguera la fecha de instalación o la fecha de reposición.

44. Fije la tubería de suministro de agua

Fije la tubería de suministro de agua (tubería de cobre o tubería trenzada flexible de suministro de agua) a la tubería de suministro de agua caliente mediante una conexión que cumpla con los códigos y ordenanzas locales. El suministro de agua a la lavavajillas deberá tener una válvula de cierre manual ubicada debajo del lavadero. Abra la válvula de agua después de fijar la tubería de suministro de agua.

IMPORTANTE: la conexión de la manguera de desagüe del colector de residuos o del tubo de residuos en “T” se debe realizar antes de la purga de aire y como mínimo a 20" (50,8cm) por encima del piso donde se instalará la lavavajillas. Consejo útil: Para reducir la vibración de la manguera, manténgala lejos del piso. NOTA: Use la abrazadera roja proporcionada para conectar la manguera de desagüe a la conexión del cliente: plomería o triturador de basura. Conecte la manguera de desagüe al tubo de residuos en “T” o al colector de residuos mediante una de las siguientes opciones: ■ Opción A: Colector de residuos - sin purga de aire ■ Opción B: Sin colector de residuos - sin purga de aire ■ Opción C: Colector de residuos - con purga de aire ■ Opción D: Sin colector de residuos - con purga de aire Para completar la conexión de cable directo. Complete los pasos 18 a 24 que aparecen en esta guía de instalación. Una vez completados, vuelva al paso 44 para completar la instalación del producto.81 Opción A: Colector de residuos - sin purga de aire Entrada del colector de residuos Abrazadera grande de manguera de desagüe Manguera de desagüe Sifón de desagüe Consejo útil: Retire el tapón de abertura del colector de residuos.

1. Golpee el tapón del colector de residuos

con un martillo y un destornillador.

entrada del colector de residuos con una abrazadera grande para manguera de desagüe (proporcionada). Utilice pinzas para abrir la abrazadera y moverla hacia su posición. Opción B: Sin colector de residuos - sin purga de aire Tubo de residuos en “T” Abrazadera grande de manguera de desagüe Manguera de desagüe Sifón de desagüe

manguera de desagüe al tubo de residuos en “T”.

2. Fije el extremo de goma de la manguera

de desagüe al tubo de residuos en “T” con una abrazadera grande para manguera de desagüe (proporcionada). Utilice pinzas para abrir la abrazadera y moverla hacia su posición. Consejo útil: Retire el tapón de abertura del colector de residuos.

Golpee el tapón del colector de residuos con un martillo y un destornillador.

Utilice alicates de punta fina para quitar el tapón.

Conecte el extremo de goma de la manguera de desagüe a la purga de aire. Opción C: Colector de residuos - con purga de aire Abrazadera grande de manguera de desagüe Manguera de desagüe Abrazaderas de tipo tornillo Purga de aire Conector de manguera de goma Sifón de desagüe Entrada del colector de residuos

de aire con la abrazadera grande para manguera de desagüe (proporcionada). Utilice pinzas para abrir la abrazadera y moverla hacia su posición.

provista) con las abrazaderas tipo tornillo para conectarlas desde la purga de aire hasta la entrada del colector de residuos.

Conecte el extremo de goma de la manguera de desagüe a la purga de aire.

Fije la manguera de desagüe a la purga de aire con la abrazadera grande para manguera de desagüe (proporcionada). Utilice pinzas para abrir la abrazadera y moverla hacia su posición.

Utilice una manguera de goma (no proporcionada) con las abrazaderas de tipo tornillo (no proporcionadas) para conectarlas desde el tubo de residuos en “T” hasta la purga de aire. Opción D: Sin colector de residuos - con purga de aire Abrazadera grande de manguera de desagüe Manguera de desagüe Abrazaderas de tipo tornillo Purga de aire Conector de manguera de goma Sifón de desagüe Tubo de residuos en “T”

COMPLETE LA INSTALACIÓN

Compruebe que el cable de suministro eléctrico no entra en contacto con el motor o con la parte inferior de la tina de la lavavajillas. Vuelva a conectar el interruptor flotante alineando el conector que se retiró en el paso 10 con la carcasa del conector y empujándolo hasta que la lengüeta de traba se pueda ver sobre la parte trasera del conector. NOTA: Antes de volver a colocar la bandeja de goteo, asegúrese de que no haya agua en la bandeja. Para volver a colocar la bandeja de goteo, alinee los broches en los componentes laterales y presione hacia la unidad. Es importante que las mangueras negras estén arriba de la bandeja de goteo en ambos extremos una vez que esta se haya insertado del todo.

48. Cable de suministro eléctrico:

enchúfelo en un tomacorriente de 3 terminales con conexión a tierra. Conecte el producto a un tomacorriente de 3 terminales con conexión a tierra.

49. Reconecte el suministro eléctrico

Reconecte el suministro de energía en la caja de fusibles o la caja de cortacircuitos. NOTA: Con el panel de acceso retirado, ponga la lavavajillas en marcha y deje que complete el ciclo de instalación más corto. Verifique que no haya fugas en la unidad. Consulte las instrucciones de este manual bajo la sección “Verifique el funcionamiento”.

VERIFIQUE EL FUNCIONAMIENTO

■ Consulte la Guía de inicio rápido de la lavavajillas proporcionada con la lavavajillas. ■ Compruebe que se hayan instalado todas las piezas y que no se haya omitido ningún paso. Verifique que tenga todas las herramientas utilizadas. ■ Haga funcionar el ciclo de instalación como se indica a continuación (tenga en cuenta que puede ser mejor hacerlo funcionar sin el panel de acceso colocado para poder ver si aparece agua debajo de la unidad. Si se lo hace funcionar de esta manera, el cable del interruptor flotante DEBE seguir conectado al interruptor flotante). ■ Si la lavavajillas no funciona de forma adecuada, desconecte el suministro de energía o desenchufe la lavavajillas y consulte la sección “Funcionamiento inadecuado de la lavavajillas”. ■ Presione 3 teclas cualquiera (excepto Delay (Retraso) o Cancel (Cancelar)) en una secuencia de 1-2-3-1-2-3-1-2-3 con no más de 1 segundo de diferencia entre cada toque de tecla para ingresar al ciclo de instalación. Luego, presione el botón #2. ■ Cierre la puerta y el ciclo iniciará. ■ Todas las luces LED se encienden inmediatamente al recibir la secuencia de ingreso. ■ Puede que suene un tono, dependiendo del modelo. ■ El ciclo se pausará cuando la puerta se abra y se reanudará cuando se cierre. ■ No hace falta tocar las teclas Start/Resume (Inicio/Reanudar) para reanudar. ■ El ciclo de instalación puede demorar varios minutos. ■ Presione la tecla Cancel (Cancelar) para salir del modo de instalación. El producto saldrá de este modo luego de 10 minutos o si se desconecta el suministro de electricidad del electrodoméstico. ■ Si aparece algún mensaje de error o hay luces que parpadean,consulte la sección Códigos de error de este manual antes de solicitar servicio técnico. NOTA: Es normal que la bomba de desagüe haga un sonido fuerte la primera vez que trabaja, ya que no hay agua en el sistema. Pantalla numéricaTodos los LED encen-didos 1 2 3 4 (algunos modelos) 6 7Intervalo de tiempo aproximado 0:010:30 (máximo 5:00) 2:00 0:20 0:20 0:20 0:301:00 (máximo 5:00)Acción de la máquinaPausaDesagüe inicialLlene con 3,8 l + pulsos del motor de lavadoLavado + dispensador (brazo de pulsos rociador medio)Lavado + ventilador (brazo rociador del techo)Lavado + canasta del tercer nivel. Si está incluida en este modeloLavado + calentador (brazo rociador inferior)Proceso desagüe

INSTALE LOS PANELES DE ACCESO

Aislamiento (en algunos modelos)

50. Vuelva a instalar los paneles de

acceso y los elementos de sujeción Coloque el panel de pie detrás del panel de acceso contra la pata de la lavavajillas. Si el aislante está incluido en este modelo, asegúrese de que este no interfiera con el ensamblaje del flotante. Mueva el panel de acceso hacia arriba hacia la parte superior del producto de modo que quede colgado en los ganchos de los componentes de plástico laterales. ■ Reinstale el ensamblaje del panel de acceso/de pie, con el panel lateral entre el ensamblaje del panel de acceso/de pie y el miembro lateral. Alinee la ranura rectangular en la espuma e instale el ensamblaje del panel de acceso/de pie a la unidad con el tornillo. NOTA: Retire la película en el marcado de la puerta alrededor de esta para realizarlo más fácilmente.84 Compruebe que el borde inferior del panel de acceso esté en contacto con el piso. Ajústelo si es necesario. Use una llave de tuercas de 5/16" (7,9 mm) para volver a instalar los tornillos a través de los orificios en los paneles de acceso.

SI LA LAVAVAJILLAS NO FUNCIONA

Pruebe primero las soluciones aquí sugeridas; tal vez, podría evitarse el costo de llamar al servicio técnico. ■ ¿Se ha disparado el cortacircuitos o se ha quemado el fusible de la casa? ■ ¿Se ha cerrado y trabado bien la puerta? ■ ¿Se ha seleccionado correctamente el ciclo para poner en marcha la lavavajillas? ■ ¿Está abierta la llave del agua? ■ ¿El cable del interruptor flotante debajo del producto está conectado al interruptor flotante? ■ Asegúrese de que Control Lock (Bloqueo de controles) esté desactivado. Si no funciona ninguna de estas soluciones, consulte la Guía de inicio rápido para obtener la información de contacto del servicio técnico.

51. Compruebe el borde del panel

52. Vuelva a instalar los paneles de acceso85
