MANUAL DE USUARIO PL910 Royal Sovereign

INSTRUCCIONES DE SEgURIDAD Se deben leer, comprender y seguir las recomendaciones de seguridad descritas en esta sección antes de utilizar esta máquina. Cuando utilice este equipo siga estas precauciones básicas de seguridad para reducir el riesgo de incendio, descargas eléctricas o lesiones. Conserve esta información para referencia futura.

1. Para evitar posibles incendios o lesiones, no introduzca objetos extraños en la máquina.

2. No intente laminar elementos que superen el espesor total recomendado del material.

3. No inserte una película de bolsa con el extremo posterior primero. (Parte anterior de la película: lado sellado; parte posterior de la película: lado abierto.) Esto puede causar que la bolsa se atasque en los rodillos.

4. Para evitar posibles descargas eléctricas, no sumerja la laminadora en el agua ni permita que líquidos ingresen al

interior de la máquina.

5. Dado que la laminadora genera calor, manténgala fuera del alcance de los niños.

6. No corte las bolsas antes de introducirlas en la laminadora. Esto causará que la laminadora se atasque.

7. No lamine hojas, flores, ropa, etc.

8. Si la temperatura ambiente es baja (inferior a 64ºF), la luz de preparación puede tardar más tiempo en aparecer.

9. Cuando se desconecte el tomacorriente, sujete el enchufe para separarlo del contacto. Jalar el cordón puede causar una descarga eléctrica, incendio o dañar el equipo.

10. No utilice el equipo si observa algún daño en el cable de alimentación. Este daño puede causar descargas eléctricas,

incendios u otros riesgos.

11. No coloque objetos sobre el cable de alimentación de energía ni lo doble excesivamente. Esto puede causar descargas

eléctricas, incendios u otros riesgos.

12. Cuando no vaya a utilizar el equipo durante un tiempo prolongado, desconecte el cable de alimentación del

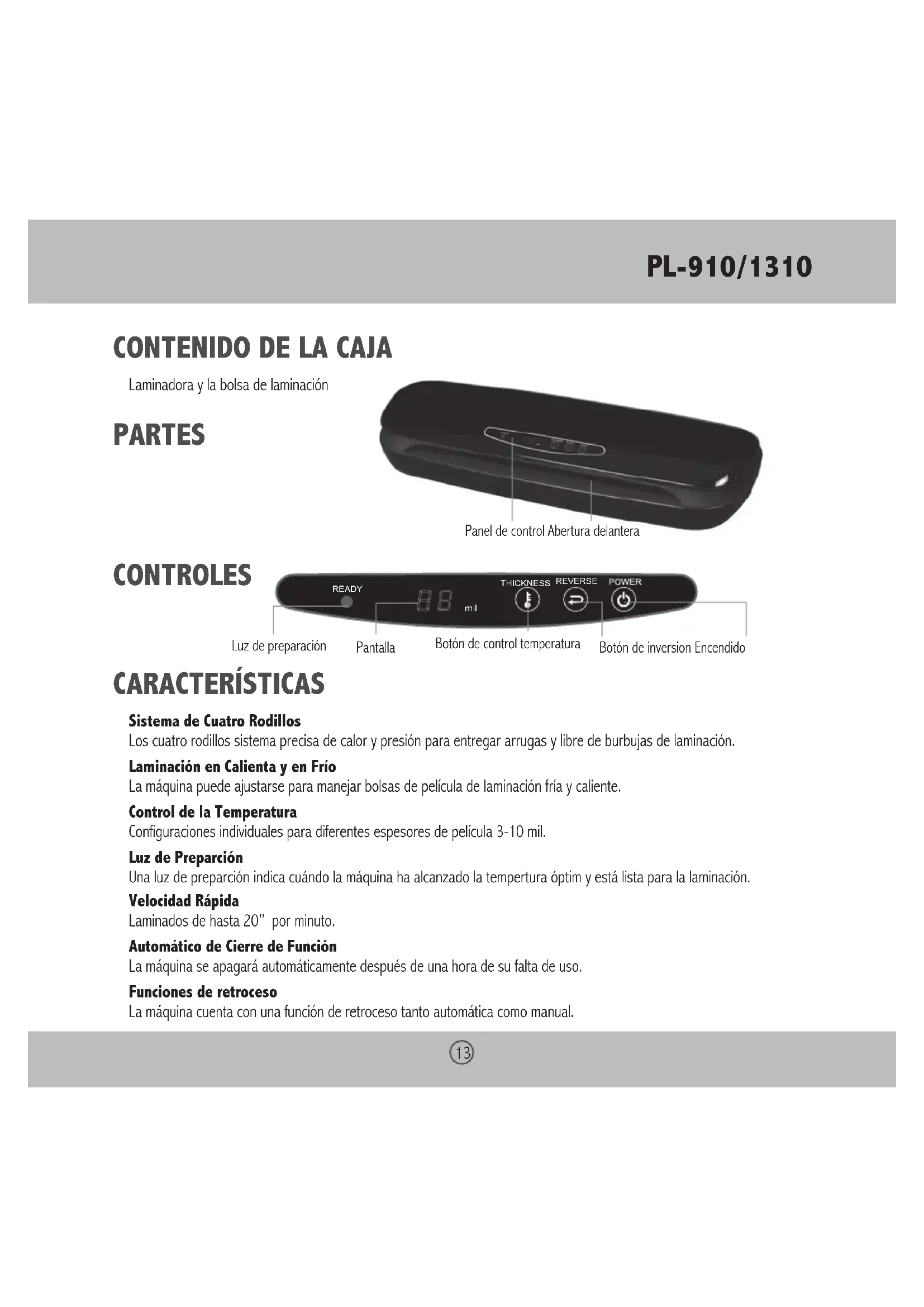

tomacorriente.12 Contenido de la caja 13 Partes 13 Controles 13 Características 13 Operación 14 Resolución de problemas 15 Especificaciones 15 Garantía 16 Información de contactos 16 Página en Español 9 Page en Français 17 CONTENIDOPL-910/1310

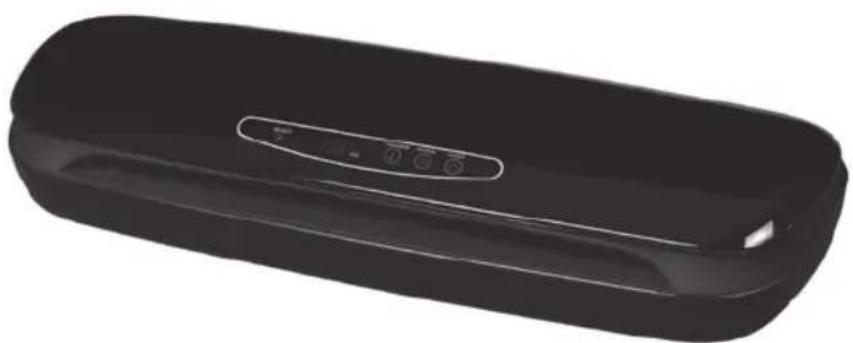

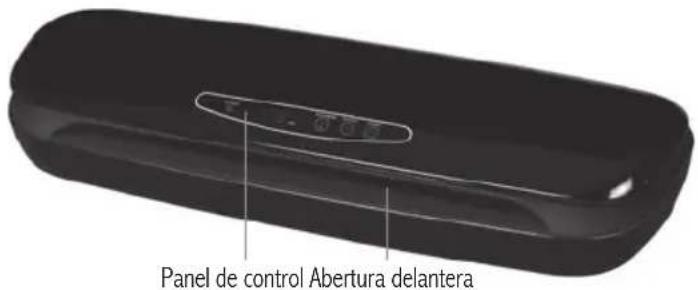

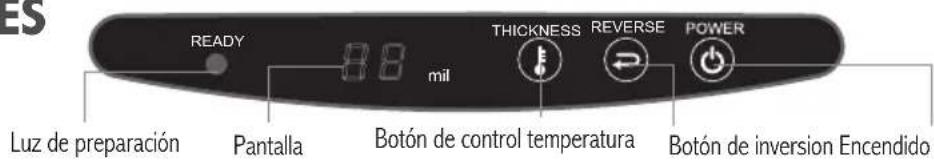

Laminadora y la bolsa de laminación PARTES CONTROLES CARACTERÍSTICAS Sistema de Cuatro Rodillos Los cuatro rodillos sistema precisa de calor y presión para entregar arrugas y libre de burbujas de laminación. Laminación en Calienta y en Frío La máquina puede ajustarse para manejar bolsas de película de laminación fría y caliente. Control de la Temperatura Configuraciones individuales para diferentes espesores de película 3-10 mil. Luz de Preparción Una luz de preparción indica cuándo la máquina ha alcanzado la tempertura óptim y está lista para la laminación. Velocidad Rápida Laminados de hasta 20” por minuto. Automático de Cierre de Función La máquina se apagará automáticamente después de una hora de su falta de uso. Funciones de retroceso La máquina cuenta con una función de retroceso tanto automática como manual. mil READY THICKNESS REVERSE Pantalla Botón de control temperatura Botón de inversion Encendido Luz de preparación14 OPERACIÓN Laminación en caliente [Antes de laminar documentos importantes o únicos, siempre pruebe una bolsa en la laminadora insertando un documento similar.]

1. Coloque la máquina en un piso, superficie resistente y pulse el botón de encendido para encender la máquina.

2. La máquina está preseleccionado para el ajuste de película de 3 mil. Para cambiar la configuración pulse el botón de control de la temperatura. La máquina tomará unos 4 minutos para alcanzar la temperatura necesaria. Cuando alcance la temperatura adecuada, la luz de preparación se encenderá continuamente.

3. Coloque el elemento a laminar dentro de la bolsa de laminación.

Inserte la película de bolsa en la abertura delantera de la laminadora. Asegúrese de colocar primero el extremo sellado de la película de bolsa. Las bolsas de todos los tamaños deben colocarse en el centro de la apertura frontal para poder pasar a través del sensor.

5. El documento o fotografía saldrá entonces por la parte trasera de la máquina.

6. Si el elmento no está completamente laminado, repita los pasos á 4.

NOTA: Después de insertar la bolsa dentro del laminador, si el artículo a laminarse no pasa por los 4 rodillos durante los primeros 15 segundos, la función automática de retroceso se activará para regresar el artículo al frente de la máquina. Si requiere retroceder un artículo después de haberlo insertado en los rodillos oprima el botón de retroceso y el artículo saldrá por la puerta frontal. NOTA: Es posible que los elementos laminados que salen de la máquina estén demasiado calientes al contacto. NOTA: Los elementos laminados estarán calientes y se doblarán fácilmente. Para mantenerlo firme, colóquelo sobre una superficie plana y déjelo enfriar. Laminación en frío

1. Coloque la máquina en un piso, superficie resistente y pulse el botón de encendido para encender la máquina.

2. Pulse el control de la tempertura hasta que el establecimiento de laminación en frío se enciende. Si la máquina ha

sido utlizada anteriormente e modo en caliente, permita un enfriamento de aproximadamente 40 minutos. Cuando alcance la temperatura adecuada, la luz de preparación se encenderá continuamente.

Coloque el documento a laminar sobre el extremo adhesivo de la película en frío con la cara del documento hacia abajo.

4. Inserte el documento a laminar en la abertura delantera de la máquina.

5. Retire lentamente la cubierta de papel de la película en frío mientras inserta el documento en la máquina.

6. El documento o fotografía saldrá entonces por la parte trasera de la máquina.PL-910/1310

Sintoma Solución EI motor no funcione. Asegúrese de que la máquina esté conectada pulg. Verifique que el interruptor de control se ha vuelto a caliente o frío. Las bolsas no están correctamente laminación. Asegúrese que la máquina está ajustada correctamente. Los ajustes deben corresponder con el espesor de la bolsa que se utiliza. Por ejemplo, la bolsa de 3 mil debe ser ajustada a 3 mil. La máquina emite un sonido y la bolsa retrocede al frente de la máquina. La función de retroceso se ha activado para poder recuperar el artículo. El artículo que intenta laminar puede estar atascado o ser demasiado grande para pasar a través de los rodillos. Espere a que la bolsa salga por el frente de la máquina. Puede intentar volver a laminar luego de 15 segundos. Los rodillos de mueven pero el laminado no. Mantenga oprimido el botón de reversa hasta que toda la bolsa haya salido por el frente de la máquina. Puede intentar volver a laminar luego de 15 segundos.

RESOLUCIÓN DE PROBLEMAS

ESPECIFICACIONES Model PL-910 PL-1310 Dimensiones 17.6x7.3x4.6 in 448x186x118 mm 21.6x7.3x4.6 in 548x186x118 mm Ancho máximo de laminación 9 " / 235 mm 13"/ 340 mm Espesor máximo de laminación 27.6 mil / 0.7 mm Espesor de la película 3~10 mil / 75~250 micron Número de rodillos 4 Modo en frío Sí Sistema de calentamiento Zapata caliente Tiempo de preparación 4 min Tipo de motor Motor CA Velocidad de laminación 20" por min / 520 mm por min Peso 8 . 4 l bs / 3.8 k g 15.4 lbs / 7 kg Voltaje 120V, 60Hz Consumo de energía 4 5 0 W 730 W Si todavía presenta complicaciones, comuníquese con el Centro de Servicio de Royal Sovereign en el 1-800-397-1025.16 GARANTÍA LIMITADE DE UN AÑO Esta garantía se aplica a la reparación o al reemplazo de productos defectuosos en material o mano de obra durante un año a partir de la fecha de la compra original. Esta garantía sólo se extiende al comprador original. Esta garantía no se aplica a daños que resulten del abuso, uso indebido, mantenimiento inadecuado o daños fortuitos. Royal Sovereign Internacional, Inc. (y sus empresas afiliadas) no es responsable de los daños incidentales o indirectos de ninguna naturaleza. Esta limitación no se aplica si usted vive en aquellas áreas donde no se permite la exclusión o limitación de daños incidentales o indirectos. Los productos defectuosos que requieran reparación o reemplazo no pueden ser devueltos sin un Número de Autorización de Devolución. Por favor visite el sitio www.royalsovereign.com en la pestaña “USA-Customer Support” para solicitar una autorización de devolución de productos de oficina. Los productos defectuosos deben enviarse al Departamento de Devoluciones de Cliente de Royal Sovereign Internacional, pagando el flete con antelación, junto con una prueba de la compra y pago gastos de gastos de envío (cheque o giro bancario). Luego de reparar o reemplazar el producto, éste será devuelto al cliente. Envíe el producto defectuoso a la siguiente dirección con una descripción detallada del problema. De ser posible, embálelo en la caja de cartón original. Se ruega realizar el pago anticipado de los gastos de envió. Para solicitar servicio fuera de la garantía o consultar las preguntas más frecuentes por favor visite www.royalsovereign. com y seleccione la pestaña “USA- Customer Support”. Para realizar consultas sobre la venta de productos, partes o accesorios, por favor visite el sitio www.royalfulfillmentcorp.com. Para obtener servicio o ventas comuníquese con la oficina de Royal Sovereign de su localidad: ROYAL SOVEREIGN INTERNATIONAL, INC. RS CANADA INC. 2 Volvo Drive Rockleigh, NJ 07647 USA 1025 Westport crescent, Mississauga, Ontario, Canada L5T1E8 TEL : +1) 800-397-1025 FAX : +1) 201-750-1022 TEL : +1) 905-461-1095 FAX : +1) 905-461-1096 www.royalsovereign.comRoyal Sovereign International, Inc. French PL-910/ PL-1310 MACHINE À PLASTIFIER Manuel du Propriétaire Lisez et conservez ces instructions pour utilisation ultérieure.Pour enregistrer votre produit, veuillez vous rendre à www.royalsovereign.com – É-U Cliquez sur l’onglet Customer Support (Service à la clientèle) - ensuite Registration (Enregistrement).www.royalsovereign.comPágina en Español 9Page en Français 17MACHINE À PLASTIFIERPL-910/1310
