MANUAL DE USUARIO CMCH 102 SEL CANDY

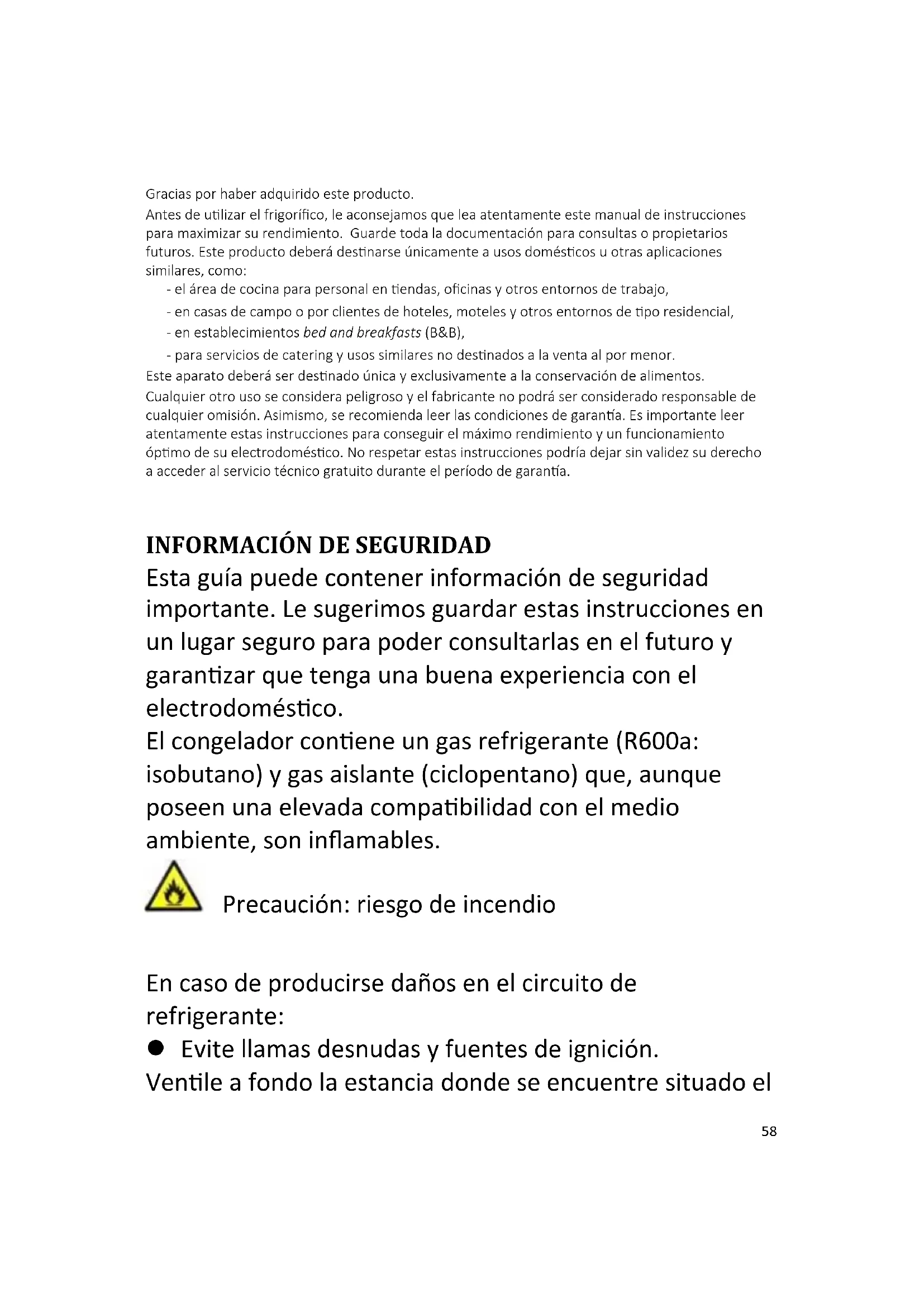

Gracias por haber adquirido este producto. Antes de utilizar el frigorífico, le aconsejamos que lea atentamente este manual de instrucciones para maximizar su rendimiento. Guarde toda la documentación para consultas o propietarios futuros. Este producto deberá destinarse únicamente a usos domésticos u otras aplicaciones similares, como: - el área de cocina para personal en tiendas, oficinas y otros entornos de trabajo, - en casas de campo o por clientes de hoteles, moteles y otros entornos de tipo residencial, - en establecimientos bed and breakfasts (B&B), - para servicios de catering y usos similares no destinados a la venta al por menor. Este aparato deberá ser destinado única y exclusivamente a la conservación de alimentos. Cualquier otro uso se considera peligroso y el fabricante no podrá ser considerado responsable de cualquier omisión. Asimismo, se recomienda leer las condiciones de garantía. Es importante leer atentamente estas instrucciones para conseguir el máximo rendimiento y un funcionamiento óptimo de su electrodoméstico. No respetar estas instrucciones podría dejar sin validez su derecho a acceder al servicio técnico gratuito durante el período de garantía.

INFORMACIÓN DE SEGURIDAD

Esta guía puede contener información de seguridad importante. Le sugerimos guardar estas instrucciones en un lugar seguro para poder consultarlas en el futuro y garantizar que tenga una buena experiencia con el electrodoméstico. El congelador contiene un gas refrigerante (R600a: isobutano) y gas aislante (ciclopentano) que, aunque poseen una elevada compatibilidad con el medio ambiente, son inflamables. Precaución: riesgo de incendio En caso de producirse daños en el circuito de refrigerante: Evite llamas desnudas y fuentes de ignición. Ventile a fondo la estancia donde se encuentre situado el59

electrodoméstico. min, parado 15 min PRECAUCIÓN Durante la limpieza y el transporte, deberá tener cuidado de no tocar los cables metálicos del condensador en la parte posterior del electrodoméstico, puesto que podría lesionarse los dedos y las manos o dañar el producto. Este electrodoméstico no se puede instalar apilado sobre otro. No intente sentarse ni ponerse de pie sobre el electrodoméstico pues no ha sido diseñado para dichos usos. Podría dañar el electrodoméstico o sufrir lesiones personales. Para evitar que se produzcan cortes o daños en el cable de alimentación, asegúrese de que no quede atrapado debajo del electrodoméstico durante y después del transporte/traslado del electrodoméstico. Al colocar el electrodoméstico, tenga cuidado de no causar daños en revestimientos de suelos, tuberías, revestimientos de paredes, etc. No intente mover el electrodoméstico tirando de la puerta o del asa. No permita que los niños jueguen con el electrodoméstico ni con los controles. Nuestra empresa declina toda responsabilidad en caso de que no se sigan las instrucciones pertinentes. No instale el electrodoméstico en un lugar húmedo60

o sucio, ni lo exponga a la luz directa del sol o el agua. No instale el electrodoméstico cerca de calentadores o materiales inflamables. En caso de fallo en el suministro eléctrico, no abra la puerta. Si el corte en el suministro eléctrico se prolonga durante menos de 20 horas, los alimentos congelados no deberían verse afectados. Si el corte se prolonga durante más tiempo, deberá procederse a la comprobación de los alimentos y consumirse de inmediato; también se pueden cocinar y volver a congelar. Si le resulta difícil abrir la puerta del congelador justo después de cerrarla, no se preocupe. Esto se debe a la diferencia de presión que deberá ecualizarse para permitir que la puerta vuelva a abrirse normalmente transcurridos unos minutos. No conecte el electrodoméstico al suministro eléctrico hasta que todos los embalajes y protectores para el transporte se hayan retirado por completo. Si el electrodoméstico se ha transportado en posición horizontal, proceda a colocarlo en su lugar de instalación y espere un mínimo de 4 horas antes de ponerlo en marcha para que repose el aceite del compresor. Este congelador solo debe utilizarse para los fines para los que ha sido concebido, a saber, el61

almacenamiento y la congelación de productos comestibles. No guarde medicamentos ni material de laboratorio en la cámara de vino. Es posible que, al almacenar material que requiere un estricto control de la temperatura de almacenamiento, este se deteriore o que se produzca una reacción incontrolada peligrosa. Antes de llevar a cabo cualquier operación, desenchufe el cable de alimentación de la toma eléctrica. Una vez recibido, realice las comprobaciones pertinentes a fin de garantizar que el producto no presenta daños y que todos los componentes y accesorios están en perfecto estado. Si se advierte una fuga en el sistema de refrigeración, no toque la toma mural y no utilice llamas vivas. Abra la ventana y ventile la estancia. A continuación, llame a un centro de asistencia técnica para solicitar la reparación. No use cables prolongadores ni adaptadores. No tire en exceso del cable. No pliegue el cable. No toque el enchufe con las manos húmedas. No dañe el enchufe o el cable de alimentación; esto podría provocar incendios o descargas eléctricas. El fabricante, su servicio técnico o un técnico cualificado deben sustituir el cable de62

alimentación que esté dañado para evitar riesgos. No coloque ni almacene materiales inflamables y muy volátiles, como éter, gasolina, GLP, gas propano, aerosoles, adhesivos, alcohol puro, etc. Estos materiales pueden provocar una explosión. No utilice ni almacene aerosoles inflamables, como pintura en espray, cerca de la cámara de vino. Esto podría provocar explosiones o incendios. No coloque objetos ni contenedores con agua encima del aparato. No recomendamos el uso de cables prolongadores ni adaptadores con varias tomas. No arroje el electrodoméstico al fuego. Tenga cuidado de no dañar las tuberías/el circuito de refrigeración del electrodoméstico durante el transporte o el uso. En caso de daños, no exponga el electrodoméstico al fuego, a una fuente de ignición potencial y ventile de inmediato la estancia donde se encuentre situado el electrodoméstico. El sistema de refrigeración situado en la parte posterior e interior de la cámara de vino contiene refrigerante. Por lo tanto, evite dañar los tubos. No use dispositivos eléctricos dentro de los compartimentos para alimentos del electrodoméstico, salvo que sean del tipo recomendado por el fabricante. No dañe el circuito refrigerante.63

No utilice dispositivos mecánicos u otros equipos para acelerar el proceso de descongelación, salvo aquellos recomendados por el fabricante. No use dispositivos eléctricos dentro de los compartimentos para alimentos, salvo que sean del tipo recomendado por el fabricante. Para evitar lesiones o quemaduras, no toque los elementos de refrigeración internos, sobre todo si tiene las manos mojadas. No obstruya las aberturas de ventilación de la carcasa del electrodoméstico o de la estructura integrada. No use objetos puntiagudos o afilados como cuchillos o tenedores para eliminar la escarcha. No utilice secadores de pelo, estufas eléctricas u otros aparatos similares para descongelar. No utilice un cuchillo o cualquier objeto afilado para eliminar escarcha o hielo. Si lo hace, el circuito refrigerante podría resultar dañado y las fugas podrían provocar incendios o daños oculares. No utilice dispositivos mecánicos u otros equipos para acelerar el proceso de descongelación. Evite absolutamente el uso de llamas descubiertas o equipos eléctricos para acelerar la fase de descongelación, tales como calefactores, limpiadores de vapor, velas, lámparas de aceite y similares.64

Nunca realice un lavado con agua del compresor, simplemente pase un paño seco para evitar el óxido tras la limpieza. Se recomienda mantener el enchufe limpio; cualquier exceso de polvo sobre el enchufe podría provocar un incendio. Este producto está diseñado y construido únicamente para usos domésticos. La garantía quedará sin validez si el producto se instala o utiliza en lugares comerciales o no residenciales. El producto debe instalarse, ubicarse y manejarse correctamente, de acuerdo con las instrucciones contenidas en el Manual de instrucciones del usuario suministrado. La garantía se aplica solo a productos nuevos y no es transferible si se revende el producto. Nuestra empresa declina toda responsabilidad en caso de datos incidentales o emergentes. La garantía no afectará, en ningún caso, a sus derechos legales. No lleve a cabo reparaciones en la cámara de vino. Todas las intervenciones debe llevarlas a cabo únicamente personal cualificado.

SEGURIDAD DE LOS NIÑOS

Si va a eliminar un producto antiguo con un cerrojo o un pasador instalado en la puerta, asegúrese de65

depositarlo en condiciones seguras que eviten que queden niños atrapados en su interior. Este electrodoméstico puede ser utilizado por niños de 8 años o más y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento, siempre y cuando estén supervisados o hayan recibido instrucciones adecuadas acerca de cómo utilizarlo de forma segura y entiendan los riesgos implicados. Los niños no deben jugar con el aparato. Los niños sin supervisión no deben realizar operaciones de limpieza y mantenimiento. En el caso de los armarios para la conservación de vinos: «Aparato destinado a utilizarse exclusivamente para la conservación de vinos» En el caso de los aparatos de libre instalación: «Este aparato no está destinado a utilizarse como aparato encastrable». En el caso de los aparatos sin compartimento de cuatro estrellas: «Este aparato no es adecuado para la congelación de productos alimenticios66

La configuración que ahorra más energía requiere colocar cajones, fiambreras y estantes en el producto. Consulta las imágenes anteriores. Clase climática El electrodoméstico ha sido diseñado para funcionar dentro del rango de temperaturas ambiente establecido, en función de las zonas climáticas. No utilice el electrodoméstico si la temperatura rebasa estos límites establecidos. La clase climática de su electrodoméstico figura en la etiqueta junto a la descripción técnica, en el interior del compartimento frigorífico. Clase climática Amb. T. (°C) Amb. T. ( °F)

- templada extendida (SN): «Aparato de refrigeración destinado a utilizarse a temperaturas ambiente de entre 10 °C y 32 °C»; - templada extendida (SN): «Aparato de refrigeración destinado a utilizarse a temperaturas ambiente de entre 10 °C y 32 °C»; - Subtropical (ST): «Aparato de refrigeración destinado a utilizarse a temperaturas ambiente de entre 16 °C y 38 °C»; - Tropical (T): «Aparato de refrigeración destinado a utilizarse a temperaturas ambiente de entre 16 °C y 43 °C».

INSTRUCCIONES DE TRANSPORTE

El electrodoméstico debería transportarse siempre en posición recta y vertical. Los elementos de67

embalaje deben permanecer intactos durante el transporte. Si durante el transporte, el producto se ha colocado horizontalmente, no solo debe apoyarse en su lado izquierdo (si nos colocamos frente a la puerta frontal), sino que además no debe ponerse en marcha hasta después de transcurridas 4 horas para permitir que el sistema se estabilice una vez que el aparato se vuelve a colocar en posición recta.

1. El incumplimiento de las instrucciones anteriores podría provocar daños en el

electrodoméstico. El fabricante declina toda responsabilidad si no se respetan estas instrucciones.

2. El electrodoméstico debe protegerse frente a la lluvia, la humedad y otros factores

INSTRUCCIONES DE INSTALACIÓN

1. Si fuera posible, evite colocar el electrodoméstico cerca de cocinas, radiadores y bajo la luz

directa del sol pues esto provocará que el compresor se ponga en marcha durante largos periodos de tiempo. Si se instala junto a una fuente de calor o un frigorífico, respete las distancias de separación mínimas siguientes: De cocinas 4" (100 mm) De radiadores 12" (300 mm) De frigoríficos 4" (100 mm)

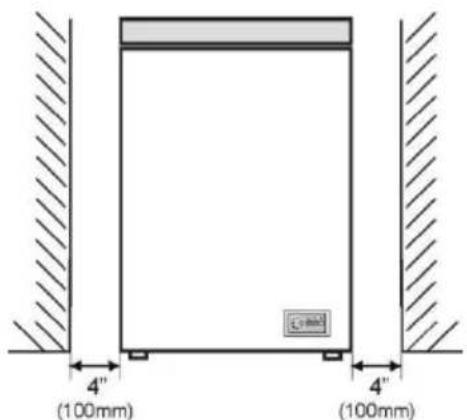

2. Asegúrese de dejar espacio suficiente alrededor del aparato para garantizar una circulación

del aire óptima. En condiciones ideales, habrá que dejar un espacio no inferior a 10 cm alrededor del electrodoméstico y dejar los huecos indicados en el diagrama siguiente.

3. El electrodoméstico debería instalarse sobre una superficie lisa.

4. Queda terminantemente prohibido utilizar el congelador en exteriores.

5. Protección de la humedad. Para evitar que se oxiden las partes metálicas, no debe colocar el

congelador en un lugar húmedo. Y no pulverice agua sobre el congelador, pues esto podría debilitar el aislamiento y provocar fugas de corriente.68

6. Siga las instrucciones indicadas en el apartado "Limpieza y cuidados" para preparar el

electrodoméstico para el uso.

7. Si el congelador se instala en zonas sin calefacción, garajes, etc., es posible que se produzca

condensación en las superficies exteriores durante los meses más fríos. Este fenómeno es bastante habitual y no es un defecto del electrodoméstico. Puede retirar la condensación con un paño seco.

Antes de empezar a utilizar el congelador, compruebe que:

1. El interior esté seco y que el aire pueda circular de manera óptima por su parte posterior.

2. Limpie el interior siguiendo las recomendaciones incluidas en el apartado "CUIDADOS".

3. Inserte el enchufe en la toma mural y encienda el suministro eléctrico; el piloto luminoso rojo

se encenderá. Evite tocar el enchufe y provocar una desconexión accidental. El piloto luminoso verde se encenderá y el compresor empezará a funcionar.

6. Si va a guardar alimentos ya congelados en el congelador, abra la puerta del mismo y

compruebe que este haya alcanzado la temperatura correcta. A continuación, introduzca los alimentos ya congelados. (Véase “Conservación de alimentos congelados”).

7. No cargue el electrodoméstico inmediatamente después de su puesta en marcha. Espere

hasta que haya alcanzado la temperatura de conservación correcta. Le recomendamos que compruebe la temperatura con un termómetro de precisión (véase “Funcionamiento del congelador”).

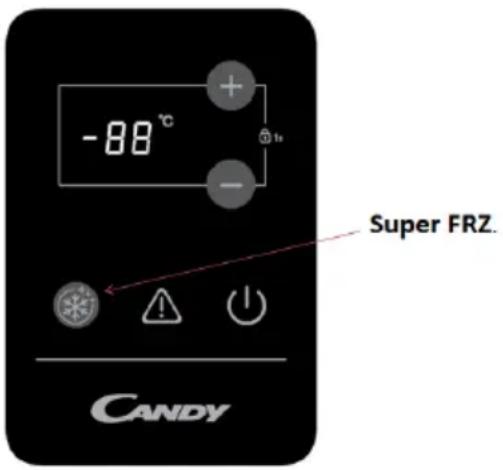

Desbloqueo de los ajustes Mantenga pulsadas las teclas “+” y “-” al mismo tiempo durante más de 1 segundo para utilizar la función de desbloqueo, programar la temperatura y activar la función de congelación rápida. La temperatura aumenta 1 °C cada vez que se pulsa la tecla de flecha “arriba” y disminuye 1 °C con cada pulsación de la tecla de flecha “abajo”. Si se pulsa el botón de parada, el sistema se detiene automáticamente en la temperatura programada después de 5 segundos. Tras la confirmación automática, el sistema se para y deja de parpadear.69

Al programar la temperatura y la congelación rápida se programa un tiempo de inactividad de 0,014. Función de congelación rápida Pulse la tecla “Super FRZ” 24h antes de colocar la carga. La temperatura se programa de forma automática en −30 °C, la velocidad a la que parpadea el indicador digital disminuye cuando se alcanza el valor de −30 °C, la luz se enciende y la función de congelación deja de parpadear después de 5 segundos. La función de congelación rápida permanece activa durante 26 horas, tras lo cual se desactiva de forma automática, se apaga la luz y se restablece la función de refrigeración anterior. En el estado de bloqueo, pulse las teclas de congelación rápida; la función se desactiva, se apaga la luz y se restablece la función de refrigeración anterior. Función de alarma de temperatura Cuando la temperatura del congelador permanece por encima de -12 °C durante más de 3 horas, el indicador luminoso de alarma se activa y se genera un aviso acústico.

Indicadores luminosos Con el congelador en estado normal, el indicador luminoso de alimentación permanece encendido. Cuando cambia el estado (el indicador digital parpadea), la pantalla se ilumina y el indicador digital de parada parpadea a velocidad media. La luz del indicador de alimentación se apaga al conectar la alimentación del congelador. Cuando la temperatura del congelador permanece por encima de -12 °C durante más de 3 horas, el indicador luminoso de alarma se activa y se genera un aviso acústico. Nota: La temperatura que se configura en fábrica es -18 °C. Cada vez que se modifican los parámetros, los valores programados se confirman si no se realiza ninguna acción en 10 segundos. Conservación de alimentos congelados Coloque diferentes alimentos en diferentes compartimentos de acuerdo con la tabla siguiente. Compartimentos del frigorífico Tipo de alimento Puerta o balcones del compartimento del frigorífico Alimentos con conservantes naturales, como mermeladas, zumos, bebidas y condimentos. No almacene alimentos perecederos. Cajón de verdura Las frutas, hierbas y verduras deben colocarse por separado en el recipiente de verdura. No guarde plátanos, cebollas, patatas ni ajos en el frigorífico. Estante del frigorífico - central Productos lácteos, huevos Estante del frigorífico - superior Alimentos que no necesitan cocinarse, como alimentos listos para comer, carnes delicatessen y sobras.. Cajones del congelador/ bandeja Alimentos para almacenamiento a largo plazo. Cajón inferior para carne cruda, aves de71

Envolver todos los alimentos en papel de aluminio o bolsas plásticas para congelar y asegurar que no queda aire en el interior.

Guardar alimentos congelados comercialmente de acuerdo con las instrucciones indicadas en los envases.

Seleccionar siempre alimentos frescos de calidad y asegurarse de que estén perfectamente limpios antes de congelarlos.

Para acceder a más información sobre conservación y almacenamiento, descargue la aplicación y consulte los “Consejos & Sugerencias”. Congelación de alimentos frescos Coloque los alimentos frescos que desee congelar cerca de las paredes laterales para acelerar el proceso de congelación y, si fuera posible, alejados de otros alimentos ya congelados. La capacidad de congelación de su electrodoméstico para un periodo de 24 horas es de 5 kg (10 lb). No exceda nunca esta capacidad máxima. No congele demasiados alimentos al mismo tiempo. La mejor manera de conservar la calidad de los alimentos es si se congelan totalmente en el menor plazo posible. Preste una atención especial a no mezclar alimentos congelados y frescos.

• Se sugiere ajustar la temperatura a 4°C en el compartimento del frigorífico y, si es posible, a -18°C en el compartimento del congelador.

• Para la mayoría de las categorías de alimentos, el tiempo de almacenamiento más largo en el compartimento del frigorífico se logra con temperaturas más frías. Dado que algunos productos en particular (como frutas y verduras frescas) pueden dañarse con temperaturas más frías, se sugiere mantenerlos en los cajones de verduras, siempre que haya. Si no hay, mantenga un ajuste medio del termostato.

• Para alimentos congelados, consulte el tiempo de almacenamiento escrito en el envase de los alimentos. Este tiempo de almacenamiento se consigue siempre que el ajuste respete las temperaturas de referencia del compartimento (una estrella -6°C, dos estrellas -12°C, tres estrellas - 18°C).

Para reducir el consumo energético, sugerimos: Instalar el aparato alejado de fuentes de calor, de la luz directa del sol y en una habitación bien ventilada. Evitar introducir alimentos calientes en el frigorífico para no elevar la temperatura interior y, así, provocar un funcionamiento continuo del compresor. No sobrecargar el electrodoméstico para garantizar una buena circulación del aire. Descongelar el aparato en caso de un exceso de hielo a fin de facilitar la transferencia del frío. En caso de cortes en el suministro eléctrico, se recomienda mantener cerrada la puerta del congelador. Abrir o mantener abiertas las puertas del electrodoméstico el menor tiempo posible.72

Evitar ajustar el termostato en temperaturas excesivamente frías. Eliminar el polvo presente en la parte posterior del electrodoméstico. CUIDADOS Descongelación Proceda a descongelar el electrodoméstico dos veces al año o si se forma una capa de escarcha de unos 7 mm (1/4”). De manera alternativa, puede apagar el congelador en la toma mural y desenchufarlo. Extraiga el conducto de agua y colóquelo sobre un recipiente. 6 horas antes de la descongelación, ajuste el termostato en la posición “MÁX” para garantizar que los alimentos se encuentran en la temperatura más baja al sacarlos del congelador. Todos los alimentos deben envolverse en varias capas de periódico y almacenarse en un lugar fresco (por ejemplo, frigorífico o despensa). Retire la cesta del congelador. Deje la puerta abierta. Podrá colocar con cuidado recipientes de agua caliente en el interior del congelador para acelerar la descongelación. Cuando haya finalizado el proceso de descongelación, vacíe el agua que se acumula en el fondo del congelador tal, y como se indica en el diagrama, y seque a fondo el interior. Ponga en marcha la función de congelación rápida y déjela activada durante unas tres horas.

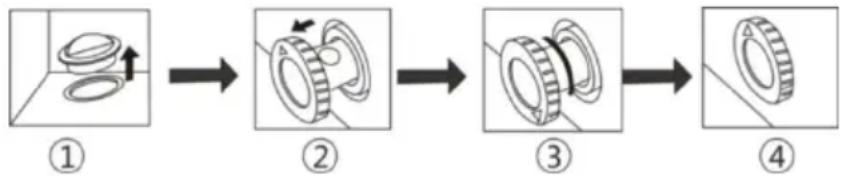

1. Hay un conducto de agua en el fondo del congelador; al descongelar, extraiga el tapón de

caucho, el agua de la descongelación fluirá por el orificio hacia el exterior. (NOTAS: Mantenga el tapón de caucho en posición durante la descongelación y vuelva a colocarlo una vez finalizada).

2. Extraiga el conducto de agua unos 20/25 mm hasta que se pueda ver el orificio de vaciado.

3. Gire el conducto de agua hasta que la flecha apunte hacia abajo.

4. Una vez terminada la descongelación, asegúrese de que no sale más agua antes de volver a

colocar el conducto de agua en su lugar y coloque la flecha orientada hacia arriba. Limpieza y cuidados Le recomendamos que apague el congelador en la toma mural y lo desenchufe antes de proceder con la limpieza. Para limpiar, no use objetos abrasivos o afilados, jabón, productos de limpieza domésticos, detergentes ni abrillantador de cera. Use agua tibia para limpiar el exterior del congelador y séquelo con un paño. Para limpiar el interior, use un paño escurrido previamente humedecido con una solución elaborada con agua y bicarbonato sódico (una cucharadita para medio litro de agua) y seque con un paño. Elimine los depósitos excesivos de hielo de manera periódica usando un raspador para escarcha de plástico, a la venta en su tienda habitual. La acumulación de grandes cantidades de escarcha afectará al funcionamiento del congelador.73

Si el congelador no se va a usar durante un largo período de tiempo, apáguelo, retire todos los alimentos, lleve a cabo una limpieza del mismo y deje la puerta abierta. Compruebe regularmente las juntas de la puerta para garantizar que estén limpias y libres de partículas de alimentos.

RESOLUCIÓN DE PROBLEMAS

Si el electrodoméstico no funciona al encenderlo, haga las comprobaciones siguiente. Este producto está diseñado y construido únicamente para usos domésticos. El enchufe está correctamente introducido en la toma y hay suministro eléctrico. (Para comprobar si la toma recibe alimentación eléctrica, enchufe otro aparato). Han saltado los fusibles/se ha accionado el disyuntor/se ha desconectado el interruptor de distribución del suministro eléctrico. El control de temperatura se ha ajustado correctamente. Si se ha cambiado el enchufe original, comprobar que el nuevo enchufe se ha conectado correctamente. Si el electrodoméstico sigue sin funcionar tras las comprobaciones anteriores, contacte con el Servicio de atención al cliente. Para ponerse en contacto con la asistencia técnica, visite nuestro sitio web: https://corporate.haier-europe.com/en/. En la sección "websites", elija la marca de su producto y su país. Serás redirigido al sitio web específico donde podrás encontrar el número de teléfono y el formulario para contactar con la asistencia técnica.74

Este electrodoméstico cumple la directiva europea 2012/19/EU en materia de Residuos de Aparatos Eléctricos y Electrónicos (RAEE). Los RAEE contienen tanto sustancias contaminantes (que pueden conllevar consecuencias negativas para el medio ambiente) como componentes básicos (que se pueden reutilizar). Es importante que los RAEE se sometan a tratamientos específicos para eliminar y desechar adecuadamente los contaminantes y recuperar y reciclar todos los materiales. Las personas desempeñan un papel clave a la hora de garantizar que los RAEE no se conviertan en un problema medioambiental. Para ello, es esencial seguir ciertas normas básicas: Los RAEE no deben recibir el mismo tratamiento que los residuos domésticos. Los RAEE deben depositarse en los puntos limpios pertinentes, gestionados por las autoridades locales o por empresas autorizadas. En muchos países, existe un servicio de recogida a domicilio de RAEE de gran tamaño. En muchos países, al comprar un electrodoméstico nuevo, el distribuidor podría encargarse de la recogida del antiguo de forma totalmente gratuita, siempre y cuando el equipo tenga características similares y sea del mismo tipo que el equipo suministrado. Conformidad Mediante la colocación de la marca en este producto confirmamos el cumplimiento de todos los requisitos legislativos europeos relevantes en materia de seguridad, salud y medio ambiente establecidos para este producto. GARANTÍA La garantía mínima es: 2 años para los países de la UE, 3 años para Turquía, 1 año para el Reino Unido, 1 año para Rusia, 3 años para Suecia, 2 años para Serbia, 5 años para Noruega, 1 año para Marruecos y 6 meses para Argelia. En Túnez no se requiere garantía legal.”

DISPONIBILIDAD DE REPUESTOS

Termostatos, sensores de temperatura, placas de circuitos impresos y fuentes luminosas, durante un período de, como mínimo, siete años tras la introducción en el mercado de la última unidad del modelo. Mangos de puerta, bisagras, bandejas y cestos, durante un período de, como mínimo, siete años, y juntas de puerta durante un período de, como mínimo, diez años tras la introducción en el mercado de la última unidad del modelo; Para más información sobre el producto, consulte https://eprel.ec.europa.eu/ o escanee el QR en la etiqueta energética suministrada con el aparato.75

ARCA CONGELADORA CANDY

comme indiqué par la ligne jaune sur l’image suivante. ES - Preparación: prepare el tirador, los tornillos, la tapa del tirador y los tapones de los orificios.Paso 1: introduzca dos tornillos en los orificios superiores del tirador y fíjelo a la estructura de la puerta. Paso 2: introduzca dos tornillos en los orificios inferiores del tirador y fíjelo a la estructura de la puerta. Paso 3: tome la tapa del tirador, instálela en la parte delantera del tirador y presione por ambos lados. Paso 4: tome el tapón e introdúzcalo a presión en el orificio del tirador. Nota:

1. Al fijar el tirador es preciso que este y la tapa estén alineados, como muestra la línea amarilla de

ES - Preparación: prepare la cerradura, los tornillos y la placa de la cerradura. Paso 1: perfore la capa de espuma a una profundidad de 8-10 mm. Paso 2: ponga el núcleo de la cerradura y el soporte en el orificio. Paso 3: fije el soporte de la cerradura con dos tornillos. Paso 4: coloque la placa de la cerradura y presiónela contra el soporte por ambos lados, como se muestra en la imagen siguiente. Nota:

1. Al fijar la cerradura es preciso mantener alineadas la placa de esta y la posición izquierda y

derecha del tirador, como muestra la línea amarilla de la imagen siguiente.

2. Se puede cambiar la posición de los tornillos para cambiar la posición del soporte de la cerradura.
