MANUAL DE USUARIO RS812 Tusa
CUALQUIER REGULADOR TUSA.
PRIMA DI UTILIZZARE UN EROGATORE TUSA DI QUALSIASI TIPO, SI RACCOMANDA DI
LEGGERE A FONDO IL PRESENTE LIBRETTO ISTRUZIONI.

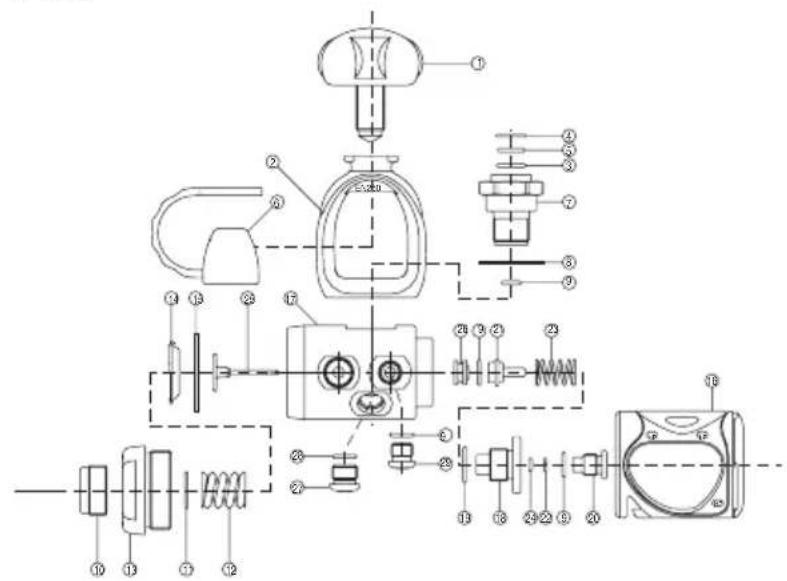

N 1st
R-300
R-300
| ITEM NO. | PART NO. | DESCRIPTION |
| 1 R300-110 YOKE | KNOB | |
| 2 R300-090 YOKE | ||
| 3 013 O-RING | ||
| 4 HO-50 RETAINING RING | ||
| 5 R300-120 FILTER | ||
| 6 TR-401-38 DUST COVER | ||
| 7 R300-130 YOKE RETainer | ||
| 8 R300-080 WASHER,YOKE | ||
| 9 011 O-RING | ||
| 10 R300-010 SPRING CONTROLLER | ||
| 11 R300-020 WASHER,SPRING | ||
| 12 R300-030 DIAPHRAGM SPRING | ||
| 13 R300-040 LOCK NUT | ||
| 14 R300-050 SPRING BASE | ||
| 15 R300-060 DIAPHRAGM | ||
| 16 R300-070 PROTECTOR | ||
| 17 R300-140 BODY | ||
| 18 R300-150 RETAINING CAP | ||
| 19 014 O-RING | ||
| 20 R300-160 BACK-UP PLUG | ||
| 21 /R300-181 POPPET SEAT | ||
| 22 BR007 BACK-UP RING | ||
| 23 R300-190 BACK-UP SPRING | ||
| 24 007-80 O-RING | ||
| 25 R300-260 HP POPPET BUTTON ASSY | ||
| 26 R300-221 ORIFICE | ||
| 27 R300-210 HP PLUG | ||
| 28 012 O-RING | ||
| 29 R300-250 LP PLUG |

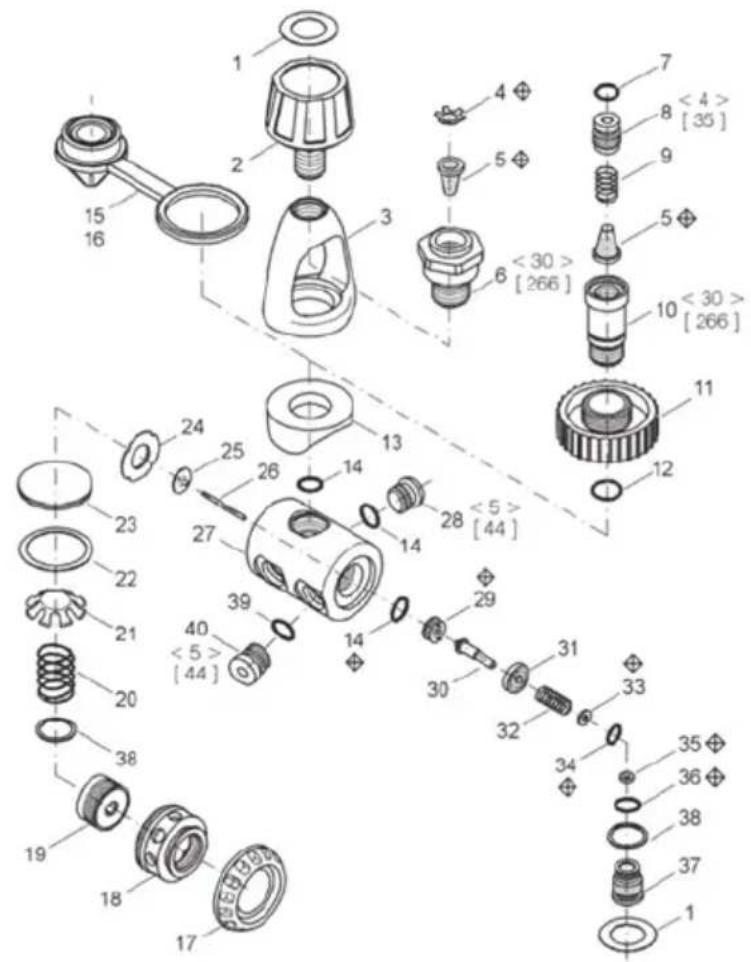

R-300DIN
R-300DIN
| ITEM NO. | PART NO. | DESCRIPTION |
| 1/RSU215 DIN CAP | ||
| 2 R300-280 FILTER RETainer | ||
| 3 B112A-90 O-RING | ||
| 4 S6 O-RING | ||
| 5 R300-290 FILTER | ||
| 6 /R300-271 NIPPLE, DIN ADAPTER | ||
| 7 R300-300 HANDWHEEL, DIN ADAPTER | ||
| 8 011 O-RING | ||
| 9 R300-050 SPRING BASE | ||
| 10 R300-060 DIAPHRAGM | ||
| 11 R300-260 HP PROPET BUTTON ASSY | ||
| 12 R300-140 BODY | ||
| 13 R300-221 ORIFICE | ||
| 14 /R300-181 POPPET SEAT | ||
| 15 R300-190 BACK UP SPRING | ||
| 16 R300-070 PROTECTOR | ||
| 17 R300-160 BACK UP PLUG | ||
| 18 BR007 BACK UP RING | ||
| 19 007-80 O-RING | ||
| 20 R300-150 RETAINING CAP | ||
| 21 014 O-RING | ||
| 22 R300-250 LP PLUG | ||
| 23 012 O-RING | ||
| 24 R300-210 HP PLUG | ||
| 25 R300-030 DIAPHRAGM SPRING | ||
| 26 R300-020 WASHER, SPRING | ||
| 27 R300-330 LOCK NUT | ||
| 28 R300-010 SPRING CONTROLLER | ||
| 29 R300-350 PISTON | ||
| 30 R300-340 END CAP | ||
SPECIFICATIONS & PERFORMANCE DESCRIPTION
| WORKING PRESSURE: | 3360 PSI | 232 bar: (300 bar: R-300DIN only) | ||
| INTERMEDIATE PRESSURE: | 130-140 PSI | 9.5 - 10.0 bar | ||
| DIMENSIONS: | LENGTH: | 3.15 IN. | 80 | MM |
| ∅: | 1.89 IN. | 48 MM | ||
| WEIGHT:(w/o Hose) | 2.2 LBS. | 1000 | GRAM | |

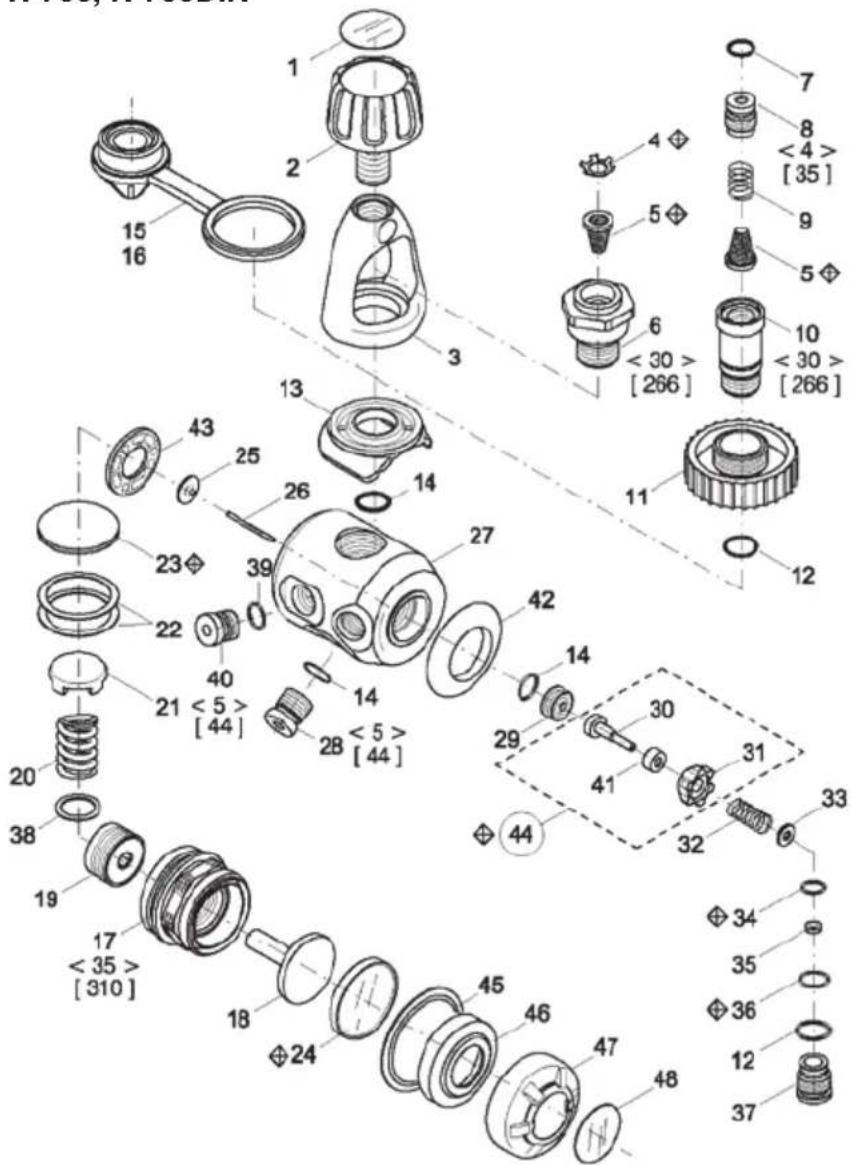

R-400,R-400DIN
R-400,R-400DIN
| ITEM NO. | PART NO. | DESCRIPTION |
| 5,7,8,9,10,11,12 | DIN-RS460 | DIN CONVERSION KIT |
| 1 R-400 | 010 DECAL | |
| 2 R-400 | -020 YOKE SCREW 9/16" | |
| 3 R-400 | -030 YOKE | |
| 4 R-400 | -040 FILTER | RETainer |
| 5 R-400 | -050 FILTER | |
| 6 R-400 | -060 YOKE RETainer | |
| 7 111 O-RING | ||
| 8 R-400 | -080 FILTER | RETainer 300 BAR |
| 9 R-400 | -090 SPRING | |
| 10 R-400 | -100 DIN CONNECTOR 300 BAR | |
| 11 R-100 | -110 DIN WHEEL 300 BAR | |
| 12 014 O-RING | ||
| 13 R-400 | -130 SADDLE | |
| 14 011 O-RING | ||
| 15 R-400 | -150 DUST | CAP |
| 16 R-400 | -160 DUST | CAP (DIN) |
| 17 R-400 | -170 PROTECTION CAP | |
| 18 R-400 | -180 DIAPH RAGM NUT | |
| 19 R-400 | -190 SPRING SCREW | |
| 20 R-400 | -200 SPRING T.I.S. | |
| 21 R-400 | -210 SPRING BASE | |
| 22 R-400 | -220 DIAPH RAGM RING | |
| 23 R-400 | -230 DIAPH AGM | |
| 24 R-400 | -240 DISC | |
| 25 R-400 | -250 INSERT | |
| 26 R-400 | -260 DIAPH AGM PIN | |
| 27 R-400 | -270 BODY | |
| 28 R-400 | -280 PLUG H.P. | |
| 29 R-400 | -290 H.P. SEAT | |
| 30 R-400 | -300 PISTON | |
| 31 R-400 | -310 SLEEVE | |
| 32 R-400 | -320 HP. SPRING | |
| 33 R-400 | -330 WASHER | |
| 34 006 O-RING | ||
| 35 R-400 | -350 BAL. CHAMBER HOLDER | |
| 36 012 | O-RING | |
| 37 R-400 | -370 BAL. CHAMBER | |
| 38 R-400 | -380 WASHER | |
| 39 010 O-RING | ||
| 40 R-400 | -400 PLUG L. | P. |
| 41 | ORIFICE | |
| 42 | H.P. SEAT COMPLETE | |
| 43 | O-RING |
| SPECIFICATIONS & PERFORMANCE DESCRIPTION | ||
| WORKING PRESSURE: | 3360 PSI | 232 bar: (300 bar: R-400DIN only) |
| INTERMEDIATE PRESSURE: | 130-140 PSI | 9.2 - 10 bar |
| DIMENSIONS: | LENGTH: | 5.30 IN. 135 MM |
| Ø: | 2.72 IN. 69 MM | |
| WEIGHT:(w/o Hose) | 1.87 LBS. 850 GRAM | |

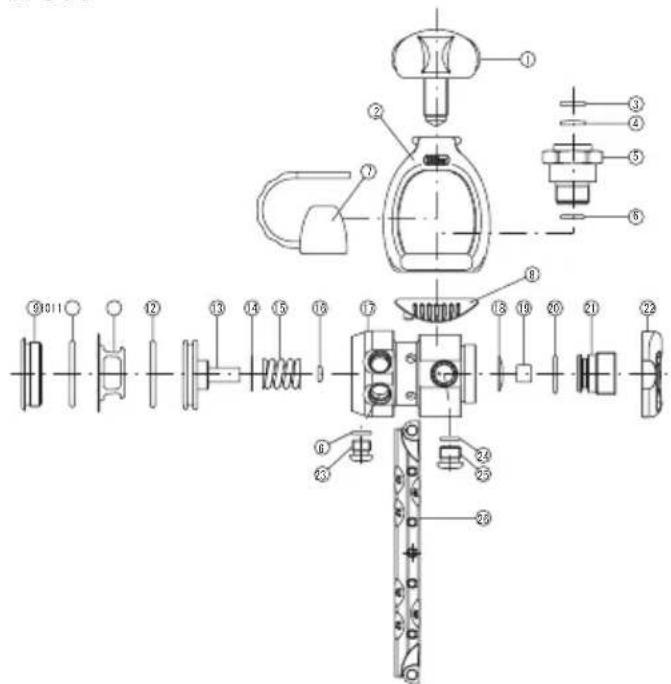

R-500
R-500
| ITEM NO. | PART NO. | DESCRIPTION |
| 1 R300-110 YOKE KNOB | ||
| 2 /R500-040 YOKE | ||
| 3 HD-50 RETAINING RING | ||
| 4 R300-120 FILTER | ||
| 5 /R500-060 YOKE RETainer | ||
| 6 011 O-RING | ||
| 7 TR-401-38 DUST COVER | ||
| 8 /R500-110 SADDLE | ||
| 9 /R500-050 LP CHAMBER PLUG | ||
| 10 024 O-RING | ||
| 11 /R500-030 PISTON STOPPER | ||
| 12 020 O-RING | ||
| 13 /R500-020 PISTON | ||
| 14 /R500-090 SPACER | ||
| 15 /R500-130 SPRING | ||
| 16 009 O-RING | ||
| 17 /R500-010 BODY | ||
| 18 /R500-140 ADJ SPRING | ||
| 19 /R500-080 HP SEAT | ||
| 20 013 O-RING | ||
| 21 /R500-070 HP SEAT PLUG | ||
| 22 /R500-120 CAP | ||
| 23 R300-250 LP PLUG | ||
| 24 012 O-RING | ||
| 25 R300-210 HP PLUG | ||
| 26 /R500-100 BELT | ||

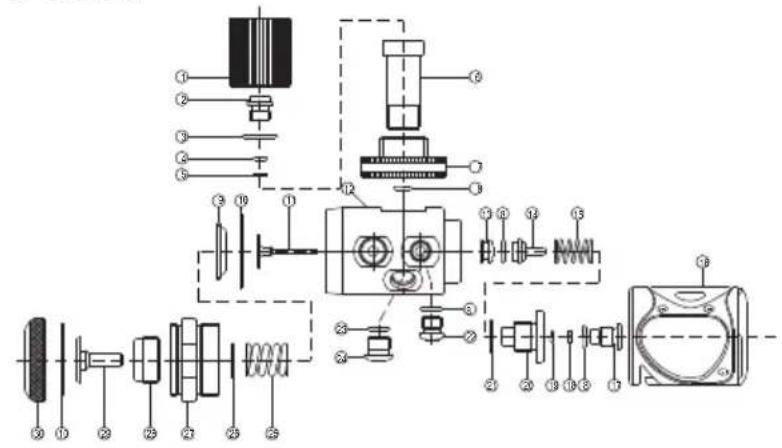

R-500DIN
R-500DIN
| ITEM NO. | PART NO. | DESCRIPTION |
| 1 R300-280 | FILTER RETainer | |
| 2 112A-90 | O-RING | |
| 3 S6 | O-RING | |
| 4 R300-290 | FILTER | |
| 5 R300-271 | NIPPLE,DIN ADAPTER | |
| 6 011 | O-RING | |
| 7 R300-300 | HANDWHEEL,DIN ADAPTER | |
| 8 /R50 0-110 | SADDLE | |
| 9 /R500-050 | LP CHAMBER PLUG | |
| 10 024 | O-RING | |
| 11 /R500-030 | PISTON STOPPER | |
| 12 020 | O-RING | |
| 13 /R500-020 | PISTON | |
| 14 /R500-090 | SPACER | |
| 15 /R500-130 | SPRING | |
| 16 009 | O-RING | |
| 17 /R500-010 | BODY | |
| 18 /R500-140 | ADJ SPRING | |
| 19 /R500-080 | HP SEAT | |
| 20 013 | O-RING | |
| 21 /R500-070 | HP SEAT PLUG | |
| 22 /R500-120 | CAP | |
| 23 F300-250 | LP PLUG | |
| 24 012 | O-RING | |
| 25 F300-210 | HP PLUG | |
| 26 /R500-100 | BELT | |
| 27 /RSU215 | DIN CAP |
SPECIFICATIONS & PERFORMANCE DESCRIPTION
| WORKING PRESSURE: | 3360 PSI | 232 bar: (300 bar: R-500DIN only) | ||
| INTERMEDIATE PRESSURE:......130-140 PSI | 9.2 - 10 bar | |||
| DIMENSIONS: | LENGTH: | 2.48 IN. 62.9 MM | ||
| Ø: | 1.68 IN. | 41 | MM | |
| WEIGHT:(w/o Hose) | 1.543 LBS. | 700 | GRAM | |

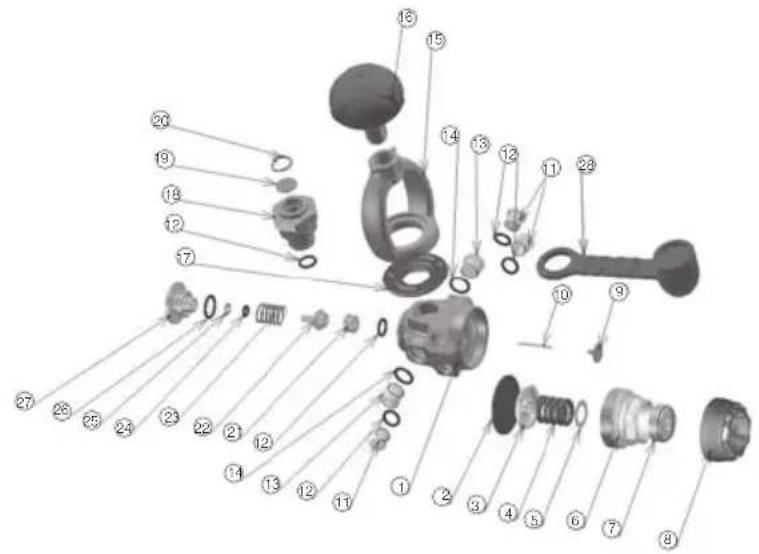

R-600
R-600
| ITEM NO. | PART NO. | DESCRIPTION |
| 1 /R600-010 BODY | ||
| 2 R300-060 DIAPHRAGM | ||
| 3 R300-050 SPRING BASE | ||
| 4 R300-030 DIAPHRAGM SPRING | ||
| 5 R300-020 WASHER SPRING | ||
| 6 /R600-020 LOCK NUT | ||
| 7 /R600-030 CONTROLLER | ||
| 8 /R600-070 CAP | ||
| 9 /R600-040 BUTTON | ||
| 10 /R600-050 BOB PIN | ||
| 11 R300-250 LP PLUG | ||
| 12 011 O-RING | ||
| 13 R300-210 HP PLUG | ||
| 14 012 O-RING | ||
| 15 /R500-040 YOKE | ||
| 16 /R300-111 YOKE KNOB | ||
| 17 /R600-080 SADDLE | ||
| 18 /R500-060 YOKE RETainer | ||
| 19 /R300-120 FILTER | ||
| 20 HO-50 RETAINING RING | ||
| 21 F300-221 ORifice | ||
| 22 /R300-181 POPPET SEAT | ||
| 23 F300-190 BACK-UP SPRING | ||
| 24 007-80 O-RING | ||
| 25 /SBR007 BACK-UP RING | ||
| 26 014 O-RING | ||
| 27 /R600-061 BLC PLUG | ||
| 28 TR-401-38 DUST COVER | ||

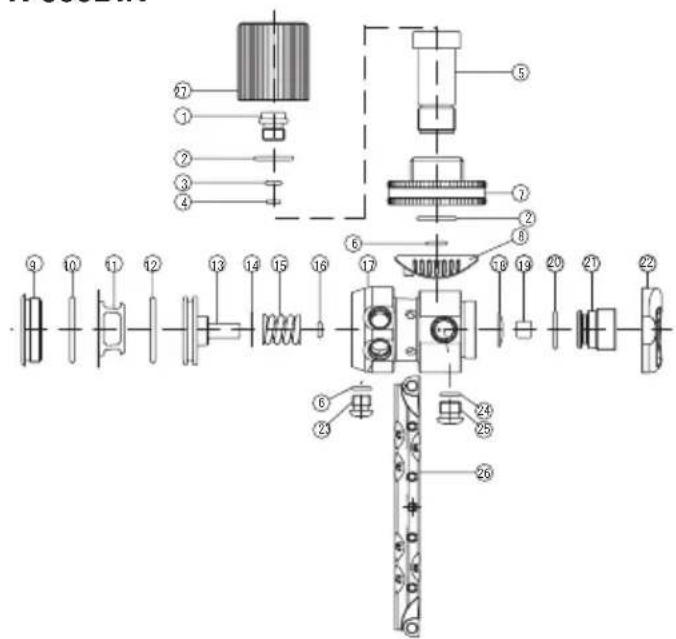

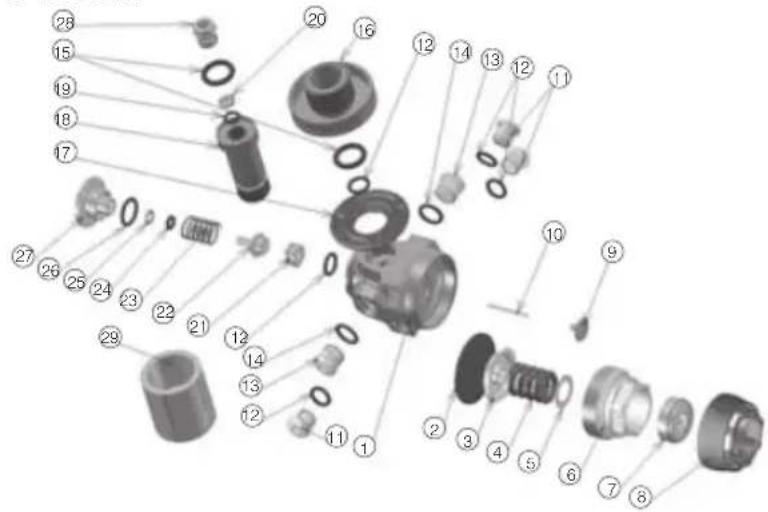

R-600DIN
R-600DIN
| ITEM NO. | PART NO. | DESCRIPTION |
| 1 /R600-010 BODY | ||
| 2 R300-060 DIAPHRAGM | ||
| 3 R300-050 SPRING BASE | ||
| 4 R300-030 DIAPHRAGM SPRING | ||
| 5 R300-020 WASHER SPRING | ||
| 6 /R600-020 LOCK NUT | ||
| 7 /R600-030 CONTROLLER | ||
| 8 /R600-070 CAP | ||
| 9 /R600-040 BUTTON | ||
| 10 /R600-050 BOB PIN | ||
| 11 R300-250 LP PLUG | ||
| 12 011 O-RING | ||
| 13 R300-210 HP PLUG | ||
| 14 012 O-RING | ||
| 15 112 A-90 O-RING | ||
| 16 R300-300 HANDWHEEL,DIN ADAPTER | ||
| 17 /R600-080 SADDLE | ||
| 18 /R300-271 NIPPLE DIN ADAPTER | ||
| 19 S8 C-RING | ||
| 20 R300-290 FILTER | ||
| 21 R300-221 ORIFICE | ||
| 22 /R300-181 POPPET SEAT | ||
| 23 R300-190 BACK-UP SPRING | ||
| 24 007-80 O-RING | ||
| 25 /SBR007 BACK-UP RING | ||
| 26 014 O-RING | ||
| 27 /R600-061 BLC PLUG | ||
| 28 R300-280 FILTER RETainer | ||
| 29 /RSU215 PROTECTIVE CAP | ||
SPECIFICATIONS & PERFORMANCE DESCRIPTION
| WORKING PRESSURE: | 3360 PSI | 232 bar: (300 bar: R-600DIN only) | ||
| INTERMEDIATE PRESSURE: | 130-140 PSI | 9.2 - 10 bar | ||
| DIMENSIONS: | LENGTH: | 2.48 | IN. | 62.9 MM |
| Ø: | 1.61 | IN. | 41 MM | |
| WEIGHT:(w/o Hose) | 1.543 | LBS. | 640 GRAM | |

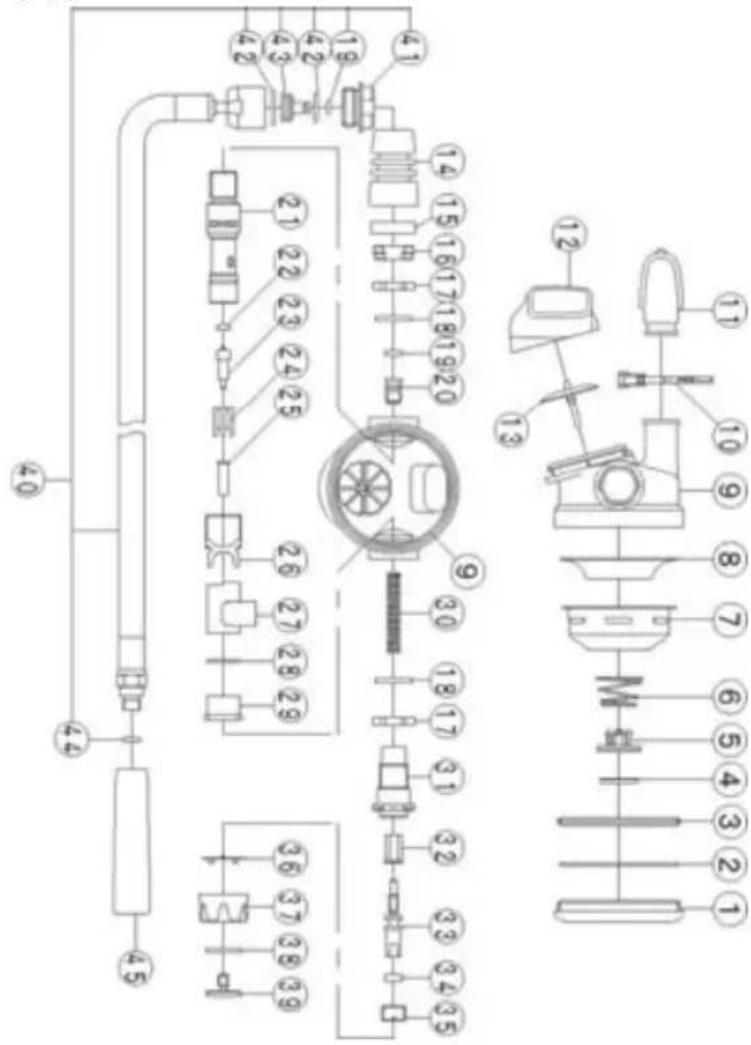

R-700,R-700DIN
R-700,R-700DIN
| ITEM NO. | PART NO. | DESCRIPTION |
| 1 /R700-010 | DECAL | |
| 2 /R700-020 | YOKE SCREW | |
| 3 /R700-030 | YOKE | |
| 4 /R400-040 | RETAINER | |
| 5 /R400-050 | FILTER | |
| 6 /R400-060 | YOKE RETAIN | |
| 7 /11-PUR85 | O-RING | |
| 8 | /R700-040 | FILTER RET. 200 bar |
| /R400-080 | FILTER RET. 300 bar | |
| 9 /R400-090 | SPRING | |
| 10 | /R700-050 | KNOB RET. 200 bar |
| /R400-100 | KNOB RET. 300 bar | |
| 11 | /R700-060 | KNOB. 200 bar |
| /R400-110 | KNOB. 300 bar | |
| 12 /014-EP85 | O-RING | |
| 13 /R700-070 | SADDLE | |
| 14 /011-90 | O-RING | |
| 15 /R400-150 | INLET PROTECT. INT | |
| 16 /R400-160 | INLET PROTECT. DIN | |
| 17 /R700-080 | CHAMBER AF | |
| 18 /R700-090 | LOAD TRANSMITTER | |
| 19 /R400-190 | SPRING SCREW | |
| 20 /R400-200 | SPRING T.I.S. | |
| 21 /R700-100 | DIAPHR. DISC | |
| 22 /R400-220 | DIAPHR. RING | |
| 23 /R700-110 | DIAPHRAGM | |
| 24 /R700-120 | DIAPHRAGM. AF | |
| 25 /R400-250 | DISC. MET. | |
| 26 /R400-260 | DIAPHR. PIN | |
| 27 /R700-130 | BODY | |
| 28 /R400-280 | PLUG H.P. | |
| 29 /R700-140 | ORIFICE | |
| 30 /R700-150 | H.P. VALVE | |
| 31 /R700-160 | SLEEVE | |
| 32 /R400-320 | SPRING | |
| 33 /R400-330 | WASHER CENTRING | |
| 34 /R700-170 | O-RING | |
| 35 /R400-350 | RING | |
| 36 /012-EP85 | O-RING | |
| 37 /R700-180 | BAL. CHAMBER | |
| 38 /R700-190 | WASHER | |
| 39 /010-EP | O-RING | |
| 40 /R400-400 | PLUG L.P. | |
| 41 /R700-200 | CUP | |
| 42 /R700-210 | BUMPER | |
| 43 /R400-240 | DISC | |
| 44 /R700-220 | HP VALVE COMPL | |
| 45 /R700-230 | WASHER | |
| 46 /R700-240 | DIAPH. RET. AF | |
| 47 /R700-250 | BUMPER AF | |
| 48 /R700-260 | DECAL |
| SPECIFICATIONS & PERFORMANCE DESCRIPTION | |||||
| WORKING PRESSURE: 3360 PSI | 232 bar: (300 bar: R-700DIN only) | ||||
| INTERMEDIATE PRESSURE: 130-140 PSI | 9.2 - 10 bar | ||||
| DIMENSIONS: LENGTH: Ø: | 5.30 | IN. | 135 | MM | |
| 2.72 | IN. | 69 | MM | ||
| WEIGHT:(w/o Hose) | 1.87 | LBS. | 850 | GRAM | |

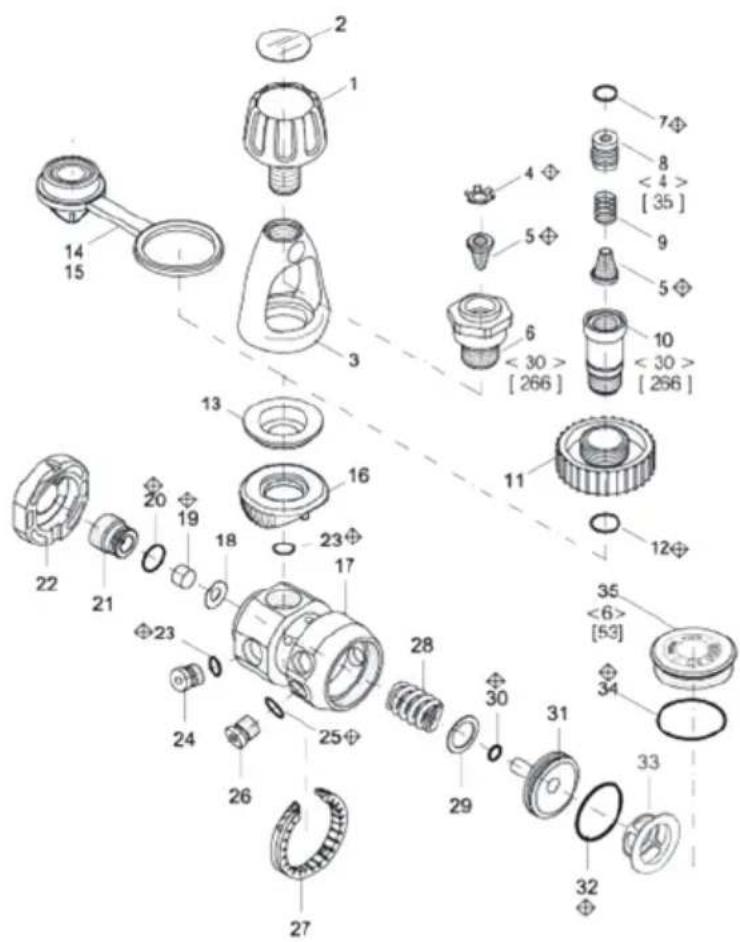

R-800,R-800DIN
R-800,R-800DIN
| ITEM NO. | PART NO. | DESCRIPTION | |
| R-800 R-800DIN | |||
| 1 /R700-020 YOKE SCREW | |||
| 2 /R800-010 DECAL | |||
| 3 /R700-030 YOKE 9/16" | |||
| 4 /R400-040 RETainer | |||
| 5 /R400-050 /R400-050 FILTER | |||
| 6 /R400-060 YOKE RETAIN | |||
| 7 /11-PUR85 O-RING | |||
| 8 /R400-080 FILTER RET.300bar | |||
| 9 /R400-090 SPRING | |||
| 10 /R400-100 KNOB RET.300Bbar | |||
| 11 /R400-110 KNOB.300bar | |||
| 12 /014-EP85 O-RING | |||
| 13 /R800-020 /R800-020 WASHER | |||
| 14 | /R400-150 | /R400-150 | INLET PROTECT.INT |
| 15 | /R400-160 | /R400-160 | INLET PROTECT.DIN |
| 16 /R800-030 /R800-030 SADDLE | |||
| 17 /R800-040 /R800-040 BODY | |||
| 18 | /R500-140 | /R500-140 | ADJ SPRING |
| 19 /R500-080 /R500-080 HP SEAT | |||
| 20 | 013 | 013 | O-RING |
| 21 | /R800-060 /R800-060 HP | SEAT PLUG | |
| 22 | /R500-120 | /R500-120 | CAP |
| 23 | /011-90 | /011-90 | O-RING |
| 24 | /R400-280 /R400-280 HP | PLUG | |
| 25 | /010-EP | /010-EP | O-RING |
| 26 | /R400-400 /R400-400 LP | PLUG | |
| 27 | /R500-100 /R500-100 BELT | ||
| 28 | /R800-070 /R800-070 SPRING | ||
| 29 | /R800-080 /R800-080 WASHER | ||
| 30 | 009 | 009 | O-RING |
| 31 | /R800-090 | /R800-090 | PISTON |
| 32 | 020 | 020 | O-RING |
| 33 | /R500-030 | /R500-030 | PISTON STOPPER |
| 34 | 024 | 024 | O-RING |
| 35 | /R800-050 | /R800-050 | LP CHAMBER PLUG |
| SPECIFICATIONS & PERFORMANCE DESCRIPTION | |||||
| WORKING PRESSURE: | 3360 PSI | 232 bar: (300 bar: R-800DIN only) | |||
| INTERMEDIATE PRESSURE: | 130-140 PSI | 9.2 - 10 bar | |||
| DIMENSIONS: | LENGTH: | 2.48 | IN. | 62.9 | MM |
| Ø: | 1.61 | IN. | 41 | MM | |
| WEIGHT:(w/o Hose) | 1.543 | LBS. | 700 | GRAM | |

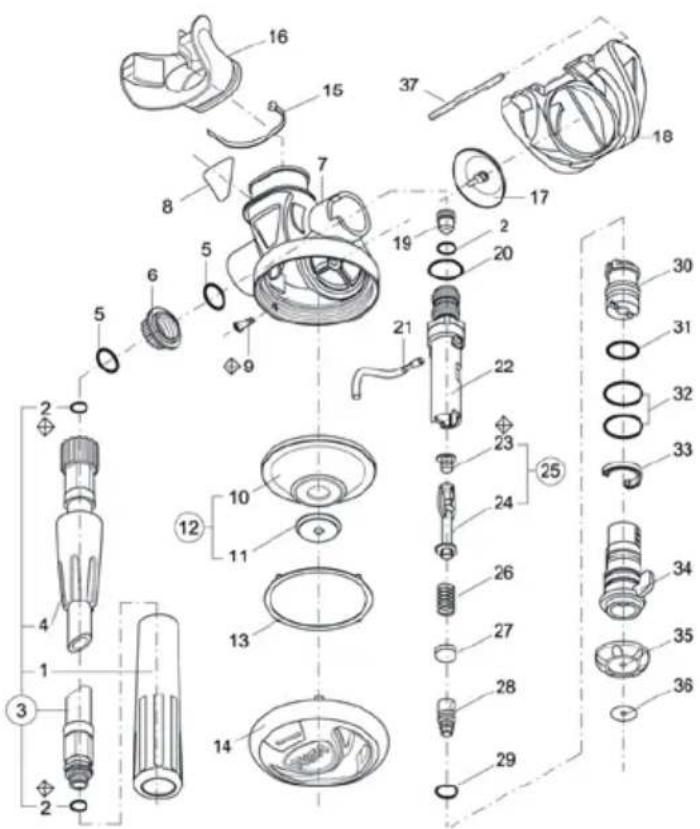

S-11/SS-11
S-11/SS-11
| ITEM NO. | PART NO. DESCRIPTION | |
| 1 TR-402-372 PROTECTIVE SLEEVE | ||
| 2 010 O-RING | ||
| 3 S-11-010 L.P. HOSE | ||
| 3 S-11-240 L.P. HOSE (SS-11) | ||
| 4 S-11-020 SLEEVE HOSE | ||
| 5 014 O-RING | ||
| 6 S-11-030 NUT. JAM | ||
| 7 S-11-040 CASE | ||
| 8 S-11-050 DECAL | ||
| 9 S-60-040 PIN | ||
| 10 | S-60-060 | DIAPHRAGM |
| 11 | S-60-070 | DISC |
| 12 | S-60-080 | DIAPHRAGM ASSY |
| 13 | S-60-090 | RING |
| 14 | S-11-100 COVER | |
| 14 | S-11-100Y | COVER (SS-11) |
| 15 | S-60-120 CLIP | |
| 16 RSU250 MOUTHPIECE | ||
| 17 | S-60-080 | EXHAUST VALVE |
| 18 S-11-110 EXHAUST TEE | ||
| 19 | S-60-050 | ORIFICE |
| 20 | 016 O-RING | |
| 21 | S-11-120 LEVER | |
| 22 | S-11-130 HOUSING | |
| 23 | S-11-140 SEAT | |
| 24 | S-11-150 POPPET | |
| 25 | S-11-160 POPPET ASSY | |
| 26 | S-60-270 SPRING | |
| 27 | S-11-170 SPRING HOLDER | |
| 28 | S-11-180 SCREW ADJ. | |
| 29 | 008 | O-RING |
| 30 | S-11-190 SLEEVE | |
| 31 | 903 | O-RING |
| 32 | 017 O-RING | |
| 33 | S-11-200 CLIP | |
| 34 | S-11-210 FLOW DEFLECTOR | |
| 35 | S-11-220 PLUG | |
| 36 | S-11-230 DECAL | |
| 37 | S-60-100 | PIN |
| SPECIFICATIONS | |||||
| DIMENSIONS: | Height: | 2.48 | IN. | 63 | MM |
| Length: | 4.25 | IN. | 108 | MM | |
| Width: | 4.17 | IN. | 106 | MM | |
| WEIGHT:(incl. Hose) | 0.749 | LBS. | 340 | GRAM | |
| HOSE: | Length: | 30/39 | IN. | 76/99 | CM |

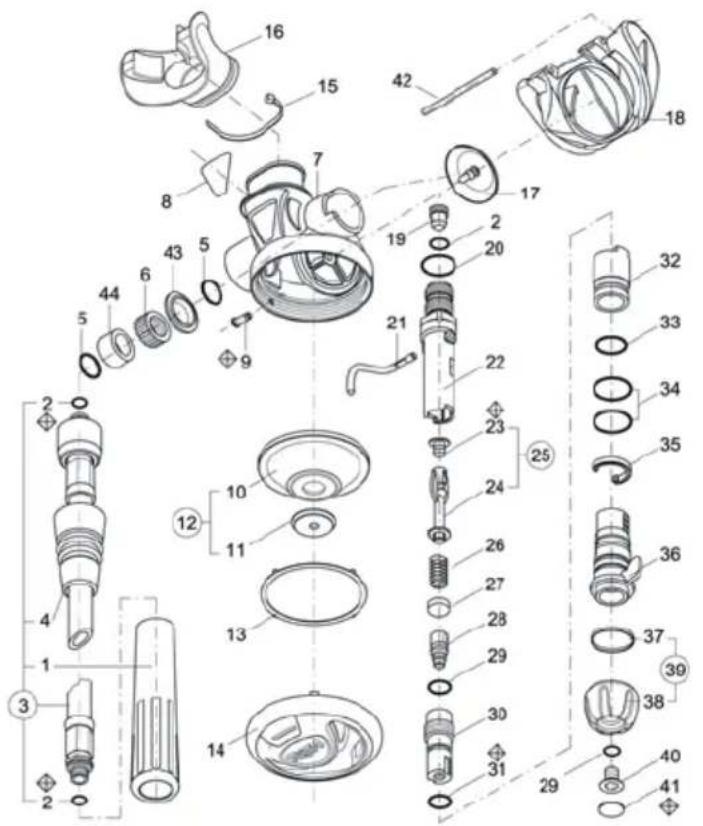

S-12
S-30
| ITEM NO. | PART NO. DESCRIPTION | |
| 1 TR-402-372 PROTECTIVE SLEEVE | ||
| 2 010 O-RING | ||
| 3 S-12-010 L.P. HOSE cm.75 | ||
| 4 S-12-020 SLEEVE HOSE | ||
| 5 014 O-RING | ||
| 6 S-12-030 NUT. JAM | ||
| 7 S-11-040 CASE | ||
| 8 S-12-040 DECAL | ||
| 9 S-60-040 PIN | ||
| 10 S-11-06 0 DIAPHRAGM | ||
| 11 S-11-070 DISC | ||
| 12 S-11-080 DIAPHRAGM ASSY | ||
| 13 S-11-090 RING | ||
| 14 S-11-100 PARGE ASSY | ||
| 15 S-60-120 CLIP | ||
| 16 RSU250 MOUTHPIECE | ||
| 17 S-60-080 EXHAUST VALVE | ||
| 18 S-11-110 EXHAUST TEE | ||
| 19 S-60-050 ORIFICE | ||
| 20 016 O-RING | ||
| 21 S-11-120 LEVER | ||
| 22 S-11-130 HOUSING | ||
| 23 S-11-140 SEAT | ||
| 24 S-11-150 POPPET | ||
| 25 S-11-160 POPPET ASSY | ||
| 26 S-60-270 SPRING | ||
| 27 S-11-170 SPRING HOLDER | ||
| 28 S-11-180 SCREW ADJ. | ||
| 29 008 O-RING | ||
| 30 S-12-050 ADJ. SHAFT | ||
| 31 902 O-RING | ||
| 32 S-12-060 SLEEVE | ||
| 33 903 O-RING | ||
| 34 017-EP O-RING | ||
| 35 S-11-200 CLIP | ||
| 36 S-11-210 FLOW DEFLECTOR | ||
| 37 S-12-070 RING | ||
| 38 S-12-080 KNOB | ||
| 39 S-12-090 KNOB ASSY | ||
| 40 S-12-100 SCREW | ||
| 41 S-12-110 DECAL KNOB | ||
| 42 S-60-100 PIN | ||
| 43 S-12-120 RING | ||
| 44 S-12-130 NUT. JAM SLEEVE | ||
| SPECIFICATIONS | |||||
| DIMENSIONS: | Height: | 2.48 | IN. | 63 | MM |
| Length: | 4.25 | IN. | 108 | MM | |
| Width: | 4.72 | IN. | 120 | MM | |
| WEIGHT:(incl. Hose) | 0.793 | LBS. | 360 | GRAM | |
| HOSE: | Length: | 30/39 | IN. | 76/99 | CM |

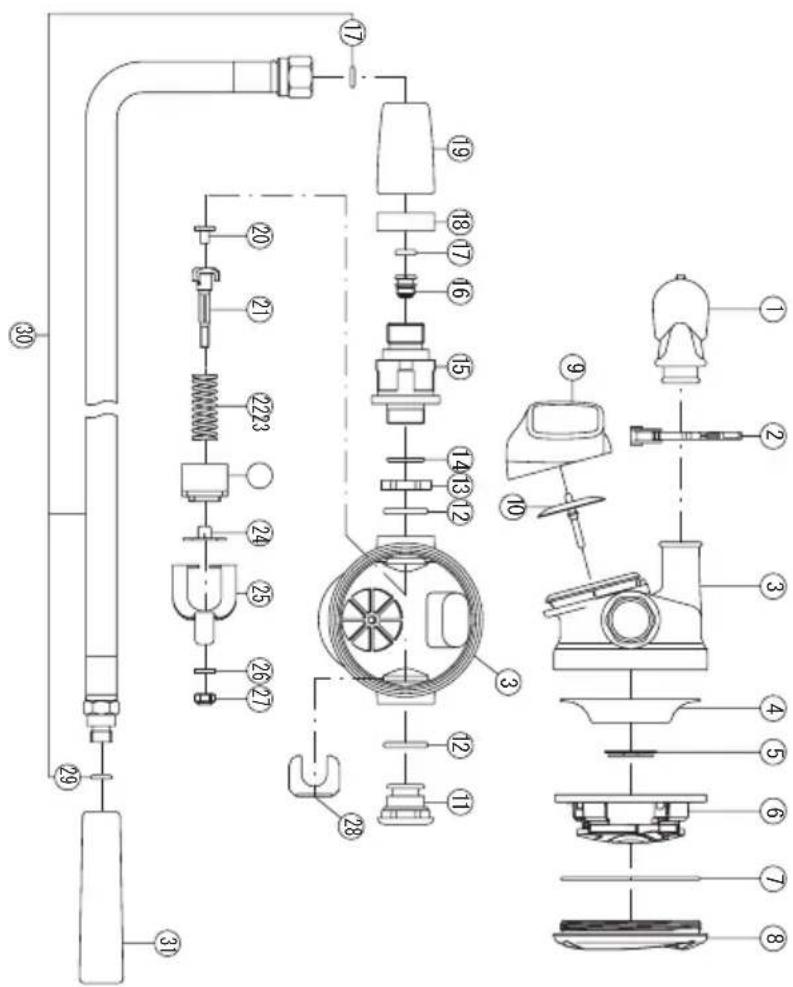

S-20/SS-20
S-20/SS-20
| ITEM NO. | PART NO. DESCRIPTION | |
| 1 | S40-010./RSU 196 | MOUTHPIECE |
| 2 RSU16 MOUTHPIECE CLIP | ||
| 3 S10-111 CASE | ||
| 4 S50-050 DIAPHRAGM | ||
| 5 S50-040 DIAPHRAGM DISC | ||
| 6 /S20-110 DIAPHRAGM COVER | ||
| 7 034 O-RING | ||
| 8 /S20-120 DIAPHRAGM RETainer | ||
| 9 S30-011 EXHAUST TEE | ||
| 10 S30-271 EXHAUST VALVE | ||
| 11 /S20-100 PLUG | ||
| 12 017 O-RING | ||
| 13 S30-250 SPACER | ||
| 14 S14 O-RING | ||
| 15 | /S20-010 DEMAND HOUSING | |
| 16 S30-040 ORIFICE | ||
| 17 010 O-RING | ||
| 18 | /S40-021 NUT RING | |
| 19 S30-030 SLEEVE | ||
| 20 | /S50-191 DEMAND SEAT | |
| 21 | /S20-060 DEMAND STEM | |
| 22 S50-160 DEMAND SPRING | ||
| 23 | /S20-030 DEMAND HOUSING CAP | |
| 24 | /S20-040 DEMAND STEM GUIDE | |
| 25 | /S20-050 DEMAND LEVER | |
| 26 | ST-003-92 WASHER | |
| 27 | ST-003-02 LOCK NUT | |
| 28 | /S20-090 WEDGE | |
| 29 OR106 O-RING | ||
| 30 | LPU067 / LPU151 | L.P.HOSE(L=30")ASSY |
| 31 TR-402-371 HOSE COVER | ||
| SPECIFICATIONS | |||||
| DIMENSIONS: | Height: | 2.91 | IN. | 74 | MM |
| Length: | 4.05 | IN. | 103 | MM | |
| Width: | 4.05 | IN. | 103 | MM | |
| WEIGHT:(incl. Hose) | 0.771 | LBS. | 350 | GRAM | |
| HOSE: | Length: | 30/39 | IN. | 76/99 | CM |

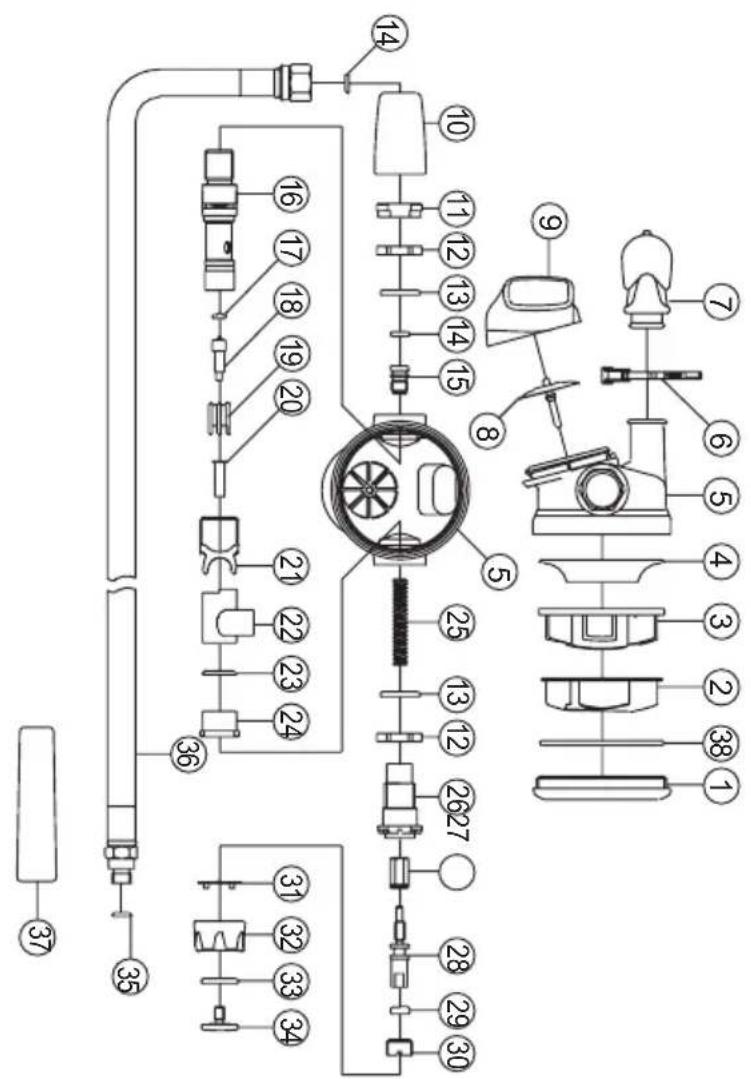

S-30
S-30
| ITEM NO. | PART NO. DESCRIPTION |
| 1 S30-052 DIAPHRAGM RETainer | |
| 2 S30-100 PURGE GUARD | |
| 3 S30-081 DIAPHRAGM COVER | |
| 4 S30-062 DIAPHRAGM | |
| 5 S30-221 CASE | |
| 6 RSU116 MOUTHPIECE CLIP | |
| 7 /RSU196 MOUTHPIECE | |
| 8 S30-271 EXHAUST VALVE | |
| 9 S30-011 EXHAUST TEE | |
| 10 S30-030 SLEEVE | |
| 11 S30-260 NUT,DEMAND HOUSING | |
| 12 S30-250 SPACER | |
| 13 017 O-RING | |
| 14 010 O-RING | |
| 15 S30-040 ORIFICE | |
| 16 /S30-022 DEMAND HOUSING | |
| 17 S30-240 DEMAND SEAT | |
| 18 S30-231 DEMAND STEM | |
| 19 S30-210 DEMAND STEM GUIDE | |
| 20 S30-280 DEMAND SPRING GUIDE | |
| 21 S30-073 DEMAND LEVER | |
| 22 | S30-092 DEFLECTOR |
| 23 | 014 O-RING |
| 24 S30-110 GRAND RETainer | |
| 25 | S40-060 DEMAND SPRING |
| 26 S30-171 GRAND NUT | |
| 27 S30-120 PISTON SPRING FOLLOWER | |
| 28 S30-130 ADJ. SCREW | |
| 29 | 107 O-RING |
| 30 S30-150 RETAINING SCREW | |
| 31 | S30-180 CLICK RING |
| 32 S30-141 KNOB | |
| 33 | 113 O-RING |
| 34 S30-160 SCREW, KNOB | |
| 35 | LPU067 L.P.HOSE(L=30")ASSY |
| 36 OR106 O-RING | |
| 37 /TR-402-372 HOSE COVER | |
| 38 | 034 O-RING |
| SPECIFICATIONS | |||||
| DIMENSIONS: | Height: | 2.91 | IN. | 74 | MM |
| Length: | 4.27 | IN. | 108.5 | MM | |
| Width: | 3.86 | IN. | 98 | MM | |
| WEIGHT:(incl. Hose) | 0.794 | LBS. | 360 | GRAM | |
| HOSE: | Length: | 30 | IN. | 76 | CM |
S-40
S-30

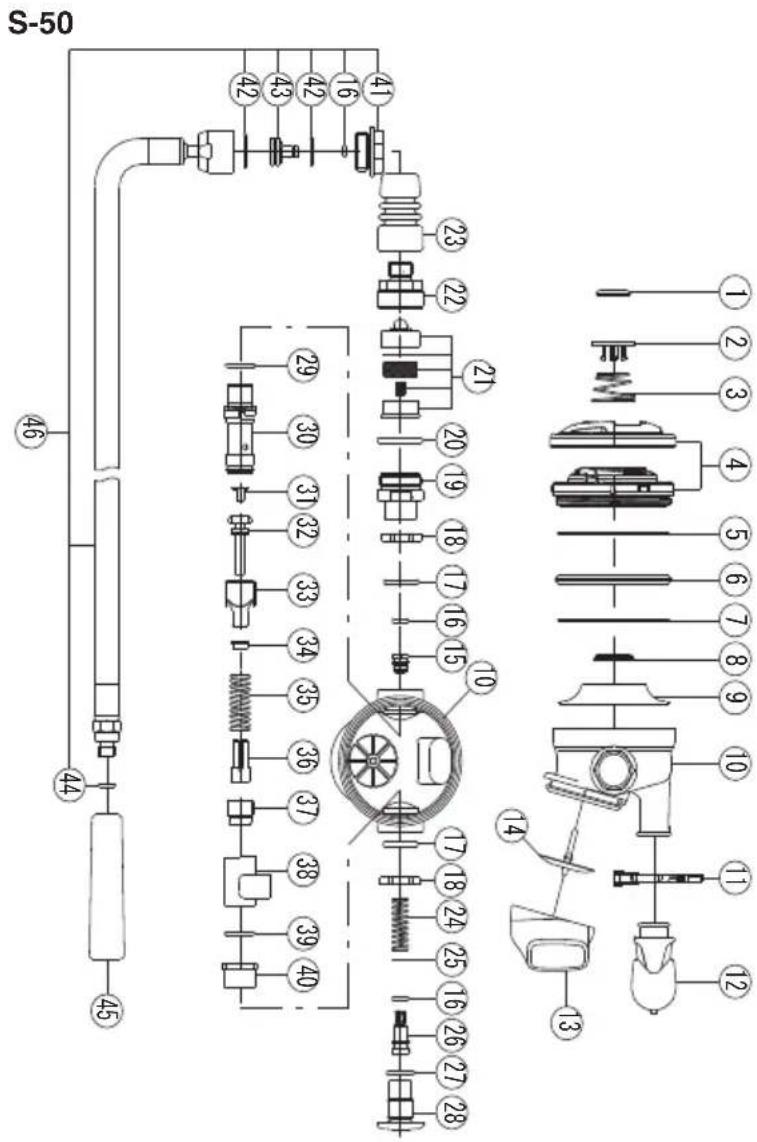

| ITEM NO. | PART NO. | DESCRIPTION |
| 1 S30-052 DIAPHRAGM RETainer | ||
| 2 034 O-RING | ||
| 3 S40-030 SAFTY RING | ||
| 4 S10-030 PURGE BUTTON | ||
| 5 S10-040 PURGE SPRING | ||
| 6 S40-041 RETainer, PURGE BUTTON | ||
| 7 S40-050 DIAPHRAGM COVER | ||
| 8 S30-062 DIAPHRAGM | ||
| 9 S30-221 CASE | ||
| 10 RSU116 MOUTHPIECE CLIP | ||
| 11 /RSU196 MOUTHPIECE | ||
| 12 S30-011 EXHAUST TEE | ||
| 13 S30-271 EXHAUST VALVE | ||
| 14 S40-080 RUBBER SLEEVE | ||
| 15 /S40-021 NUT RING | ||
| 16 S30-260 NUT, DEMAND HOUSING | ||
| 17 S30-250 SPACER | ||
| 18 017 O-RING | ||
| 19 010 O-RING | ||
| 20 S30-040 ORIFICE | ||
| 21 S30-021 DEMAND HOUSING | ||
| 22 S30-240 DEMAND SEAT | ||
| 23 S30-231 DEMAND STEM | ||
| 24 S30-210 DEMAND STEM GUIDE | ||
| 25 S30-280 DEMAND SPRING GUIDE | ||
| 26 S30-072 DEMAND LEVER | ||
| 27 S30-092 DEFLECTOR | ||
| 28 | 014 O-RING | |
| 29 S30-110 GRAND RETainer | ||
| 30 S40-060 DEMAND SPRING | ||
| 31 S30-171 GRAND NUT | ||
| 32 S30-120 PISTON SPRING FOLLOWER | ||
| 33 S30-130 ADJ. SCREW | ||
| 34 | 107 | O-RING |
| 35 S30-150 RETAINING SCREW | ||
| 36 S30-180 CLICK RING | ||
| 37 S30-141 KNOB | ||
| 38 | 113 | O-RING |
| 39 S30-160 SCREW, KNOB | ||
| 40 | PU119(L=700) | L.P.HOSE ASSY |
| 41 | LPU119-030 | END RING |
| 42 | S16 O-RING | |
| 43 LPU119-040 INNER TUBE | ||
| 44 | 011 | O-RING |
| 45 TR-402-371 HQSE COVER | ||
| SPECIFICATIONS | |||||
| DIMENSIONS: | Height: | 2.91 | IN. | 74 | MM |
| Length: | 4.27 | IN. | 108.5 | MM | |
| Width: | 4.06 | IN. | 103 | MM | |
| WEIGHT:(incl.Hose) | 0.903 | LBS. | 410 | GRAM | |
| HOSE: | Length: | 27.56 | IN. | 70 | CM |
| ITEM NO. | PART NO. | DESCRIPTION |
| 1 /S50-241 | DECAL | |
| 2 /S50-081 | PURGE BUTTON | |
| 3 S10-040 | PURGE SPRING | |
| 4 RSU146 | METAL DIAPHRAGM RETainer ASSY | |
| 5 034 | O-RING | |
| 6 S10-030 | SAFETY RING | |
| 7 S10-050 | WASHER DIAPHRAGM | |
| 8 S50-040 | DIAPHRAGM DISC | |
| 9 S50-050 | DIAPHRAGM | |
| 10 S30-221 | CASE | |
| 11 RSU116 | MOUTHPIECE CLIP | |
| 12 /RSU196 | MOUTHPIECE | |
| 13 S30-011 | EXHAUST TEE | |
| 14 S30-271 | EXHAUST VALVE | |
| 15 S50-200 | ORIFICE | |
| 16 | 010 O-RING | |
| 17 | 017 O-RING | |
| 18 S30-250 | SPACER | |
| 19 S50-210 | FILTER HOUSING | |
| 20 | 020 O-RING | |
| 21 RSU136 | ACTIVE CARBON FILTER | |
| 22 S50-010 | FILTER CAP | |
| 23 S40-080 | RUBBER SLLEVE | |
| 24 S50-090 | ADJ.SPRING | |
| 25 S50-130 | WASHER ADJ.STEM | |
| 26 S50-110 | ADJ.STEM | |
| 27 | 906 O-RING | |
| 28 S50-120 | RETAINING PLUG | |
| 29 | S14 O-RING | |
| 30 S50-020 | DEMAND HOUSING | |
| 31 /S50-191 | DEMAND SEAT | |
| 32 | /S50-182 | DEMAND STEM |
| 33 | S50-030 | DEMAND LEVER |
| 34 S50-170 | WASHER DEMAND STEM | |
| 35 S50-160 | DEMAND SPRING | |
| 36 S50-150 | CHAMBER, DEMAND STEM | |
| 37 S50-140 | DEMAND SCREW | |
| 38 S50-092 | DEFLETOR | |
| 39 | 014 O-RING | |
| 40 S10-070 | SQUARE NUT | |
| 41 LPU121-030 | END RING | |
| 42 | S16 O-RING | |
| 43 LPU121-040 | INNER TUBE | |
| 44 | 013 O-RING | |
| 45 TR-402-371 | HOSE COVER | |
| 46 LPU121 | LP HOSE ASSY |
| SPECIFICATIONS | |||||
| DIMENSIONS: | Height: | 2.91 | IN. | 74 | MM |
| Length: | 4.76 | IN. | 121 | MM | |
| Width: | 4.09 | IN. | 104 | MM | |
| WEIGHT:(incl. Hose) | 0.97 | LBS. | 440 | GRAM | |
| HOSE: | Length: | 27.56 | IN. | 70 | CM |

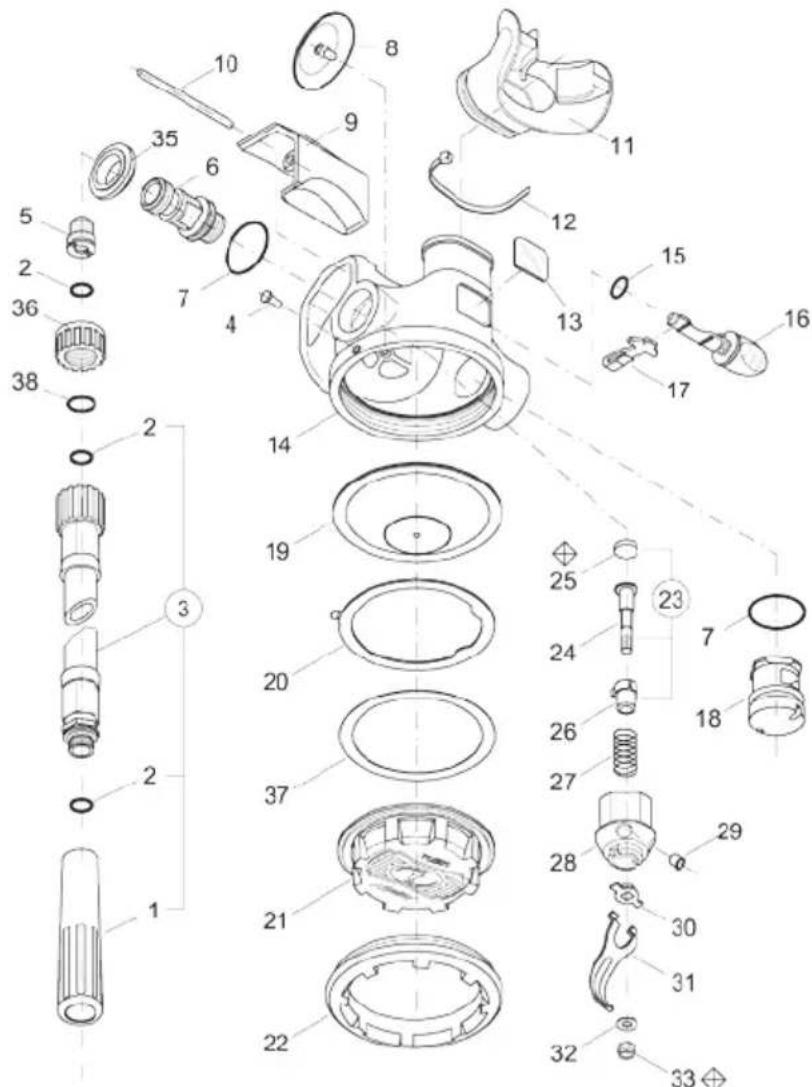

S-60/SS-60
S-60/SS-60
| ITEM NO. | PART NO. DESCRIPTION | |
| 1 TR-402-37 HOSE PROTECTOR | ||
| 2 010 O-RING | ||
| 3 S-60-030 L.P.HOSE | ||
| 4 S-60-040 PIN, CASE | ||
| 5 S-60-050 ORIFICE | ||
| 6 S-60-060 BODY, VALVE | ||
| 7 016 O-RING | ||
| 8 S-60-080 EXHAUST VALVE | ||
| 9 S-60-090 EXHAUST TEE | ||
| 10 S-60-100 PIN, COVER EXHAUST | ||
| 11 S-60-110 MOUTHPIECE, BLACK | ||
| 12 010BBK MOUTHPIECE STRAP | ||
| 13 S-60-130 DECAL DIVE/SURFACE | ||
| 14 S-60-140 CASE | ||
| 15 008 O-RING | ||
| 16 S-60-160 FLOW VANE | ||
| 17 | S-60-170 FLOW REDUCER | |
| 18 S-60-180 PLUG | ||
| 19 S-60-190 DIAPHRAGM ASSY | ||
| 20 S-60-200 SLOT RING | ||
| 21 S-60-210 DIAPHRAGM COVER | ||
| 22 S-60-220 RETAINING RING | ||
| 24 | S-60-240 STEM | |
| 25 | S-60-250 | L.P. SEAT |
| 26 S-60-260 POPPET | ||
| 27 S-60-270 DEMAND SPRING | ||
| 28 S-60-280 HOUSING | ||
| 29 S-60-290 PLUG, HOUSING | ||
| 30 S-60-300 INSERT, HOUSING | ||
| 31 | S-60-310 | LEVER |
| 32 | S-60-320 | WASHER |
| 33 | ST-003-02 LOCK NUT | |
| 35 | S-60-350 | SPACER |
| 36 | S-60-360 | NUT, JAM |
| 37 | S-60-370 | DIAPHRAGM RING |
| 38 014 O-RING | ||
| SPECIFICATIONS | |||||
| DIMENSIONS: | Height: | 2.91 | IN. | 74 | MM |
| Length: | 4.27 | IN. | 108 | MM | |
| Width: | 4.09 | IN. | 104 | MM | |
| WEIGHT:(incl. Hose) | 0.33 | LBS. | 150 | GRAM | |
| HOSE: | Length: | 29 | IN. | 74 | CM |
S-70
S-70
| ITEM NO. | PART NO. | DESCRIPTION |
| 1 S30-300 DIAPHRAGM RETainer | ||
| 2 034 O-RING | ||
| 3 S40-030 SAFTY RING | ||
| 4 /S50-241 DECAL | ||
| 5 /S50-081 PURGE BUTTON | ||
| 6 S10-040 PURGE SPRING | ||
| 7 /S70-010 DIAPHRAGM COVER | ||
| 8 S30-062 DIAPHRAGM | ||
| 9 S30-221 CASE | ||
| 10 RSU116 MOUTHPIECE CLIP | ||
| 11 /RSU196 MOUTHPIECE | ||
| 12 S30-011 EXHAUST TEE | ||
| 13 S30-271 EXHAUST VALVE | ||
| 14 S40-080 RUBBER SLEEVE | ||
| 15 /S40-021 NUT RING | ||
| 16 S30-260 NUT, DEMAND HOUSING | ||
| 17 S30-250 SPACER | ||
| 18 017 O-RING | ||
| 19 010 O-RING | ||
| 20 S30-040 ORIFICE | ||
| 21 /S30-022 DEMAND HOUSING | ||
| 22 | S30-240 DEMAND SEAT | |
| 23 | S30-231 DEMAND STEM | |
| 24 S30-210 DEMAND STEM GUIDE | ||
| 25 | S30-280 DEMAND SPRING GUIDE | |
| 26 | S30-073 DEMAND LEVER | |
| 27 | S30-092 DEFLECTOR | |
| 28 | 014 O-RING | |
| 29 S30-110 GRAND RETainer | ||
| 30 S40-060 DEMAND SPRING | ||
| 31 S30-171 GRAND NUT | ||
| 32 S30-120 PISTON SPRING FOLLOWER | ||
| 33 | S30-130 ADJ. SCREW | |
| 34 | 107 O-RING | |
| 35 | S30-150 RETAINING SCREW | |
| 36 | S30-180 | CLICK RING |
| 37 S30-141 KNOB | ||
| 38 | 113 O-RING | |
| 39 | S30-160 SCREW.KNOB | |
| 40 | LPU119(L=700) | L.P.HOSE ASSY |
| 41 | LPU119-030 | END RING |
| 42 | S16 O-RING | |
| 43 | LPU119-040 | INNER TUBE |
| 44 | 011 O-RING | |
| 45 TR-402-371 HOSE COVER | ||
| SPECIFICATIONS | |||||
| DIMENSIONS: | Height: | 2.91 | IN. | 74 | MM |
| Length: | 4.76 | IN. | 121 | MM | |
| Width: | 4.09 | IN. | 104 | MM | |
| WEIGHT:(incl. Hose) | 0.97 | LBS. | 440 | GRAM | |
| HOSE: | Length: | 27.56 | IN. | 70 | CM |

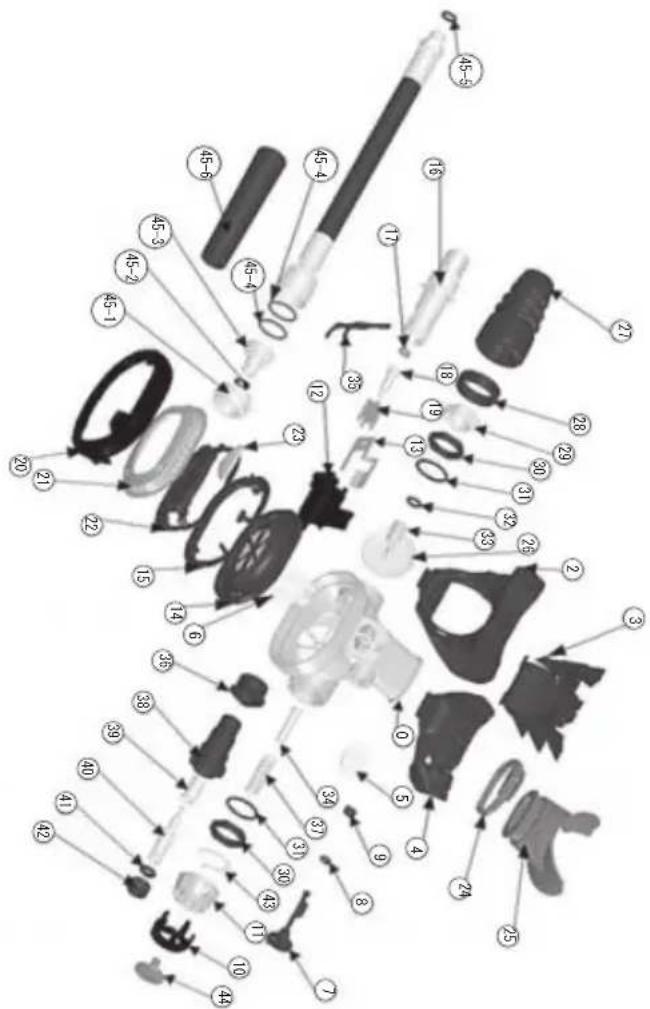

S-80
S-80
SPECIFICATIONS
| ITEM NO. | PART NO. DESCRIPTION | |
| 1 | /S80-010 | CASE |
| 2 | /S80-020 | EX TEE |
| 3 | /S80-030 | EX TEE FRAME |
| 4 | /S80-040 | UPPER EX TEE |
| 5 | /S80-050 | UPPER EX VALVE |
| 6 | /S80-060 | CHECK VALVE |
| 7 | /S80-070 | FLAP |
| 8 | 007 | O-RING |
| 9 | /S80-080 | FLAP RETainer |
| 10 | /S80-100 | KNOB RIDGE |
| 11 | /S80-090 | KNOB |
| 12 | /S80-110 | DEFLECTEOR |
| 13 | /S80-120 | HEAT EX PLATE |
| 14 | /S80-130 | DIAPHRAGM |
| 14-1 | /S80-140 | DIAPHRAGM DISK |
| 15 | /S80-150 | DIAPHRAGM RETainer |
| 16 | /S80-160 | HOUSING |
| 17 | S30-240 | DEMAND SEAT |
| 18 | S30-231 | DEMAND STEM |
| 19 | S30-210 | DEMAND STEM GUIDE |
| 20 | /S80-190 | FACE RING |
| 21 | /S80-210 | METAL COVER |
| 22 | /S80-200 | DIAPHRAGM COVER |
| 23 | /S80-220 | DECAL |
| 24 | ST-004-01 | MOUTHPIECE CLIP |
| 25 | /RSU196 | MOUTHPIECE |
| 26 | S30-271 | EXHAUST VALVE |
| 27 | S40-080 | RUBBER SLEEVE |
| 28 | /S40-021 | NUT RING |
| 29 | S30-260 | NUT, DEMAND HOUSING |
| 30 | S30-250 | SPACER |
| 31 | 017 | O-RING |
| 32 | 010 | O-RING |
| 33 | S30-040 | ORIFICE |
| 34 | S30-280 | DEMAND SPRING GUIDE |
| 35 | S30-073 | DEMAND LEVER |
| 36 | S30-110 | GRAND RETainer |
| 37 | S40-060 | DEMAND SPRING |
| 38 | S30-171 | GRAND NUT |
| 39 | S30-120 | PISTON SPRING FOLLOWER |
| 40 | S30-130 | ADJ. SCREW |
| 41 | 107 | O-RING |
| 42 | S30-150 | RETAINING SCREW |
| 43 | S30-180 | CLICK RING |
| 44 | S30-160 | SCREW,KNOB |
| 45 | LPU118(L=760) | L.P. HOSE ASSY |
FELICIDADES por ser ahora el propietario de uno de los manyos excelentes productos de TUSA. Su nuevo regulator está fabricado de acuerdo con normas rigurosas y employando solamente materias primas de la mas alta calidad. Durante hace ya various años, TUSA has venido desarrollando los reguladores PLATINA en nuestros instalaciones de I+D en Japon de acuerdo con el sistema de garantia de calidad internacional ISO9001. Usted ha adquirido el regulator de vanguardia cuyas caracteristicas hacer que el sea lo mejor que,actualmente,puede ofrecerle el mercado de productos para el buceo autonomo deportivo.El regulador TUSA IMPREX es el mayor progreo hecho desde 1988 a la valvula convencional de demanda tipo "downstream". La segunda etapa está fabricada con materiales de technologia de vanguardia,algunos dellos cuales han sido commercializados solamente en el transcirso de los ultimos cinco años.Las caracteristicas y el rendimiento de la segunda etapa proportionsan un flujo de aspiracion exceptional y permiten el functionamento completeness.
Antes deemployar su nuevo regulator,por favor sirvase leer cuidadosamente el presente manual.Las advertencias y precauiones que siguen,asi como las notas incluidas,han sido redactadas para que el disfrute de sus本次活动de buceo y también su segundasean optimos.
Nosotros, en TUSA, le desamos manyos años de service fiable prestados por su nuevo equipo y esperamos queonga muchos buceos tan memorables como seguros. Gracias por haber adquirido uno de nuestros productos de calidad superior.
ADVERTENCIA:
ESTE PRODUCTO ES UN DISPOSITIVO PARA EL BUCEO CON EQUIPO AUTONOMO (SCUBA), Y SU UTILIZACION REQUIERE UN ENTRENAMIENTO PREVIO.
Las combinaciones de reguladores Tusa certificadas CE son indicadas en el cuadroCEE:
| Nombre del regulator | Primera etapa Modelo n° | Segunda etapa Vellige 2de trap | |
| Modelo n° Tapa Modelo n° Tapa | SS-11 AMARILLO SS-20 AMARILLO SS-60 AMARILLO | ||
| RS-340 | R-300 (Estribo-Din) | S-40 NEGRA | |
| RS-350 | R-300 (Estribo-Din) | S-50 PLATA | |
| RS-460II | R-400II (Estribo-Din) | S-60 NEGRA | |
| RS-520 | R-500 (Estribo-Din) | S-20 NEGRA | |
| RS-530 R-500 (Estribo-Din) S-30 | NEGRA | ||
| RS-560 R-500 (Estribo-Din) S-60 | GRI | ||
| RS-670 | R-600 (Estribo-Din) | S-70 PLATA | |
| RS-680 | R-600 (Estribo-Din) | S-80 NEGRA | |
| RS-760 | R-700 (Estribo-Din) | S-60 GRIS | |
| RS-790 | R-700 (Estribo-Din) | S-90 GRIS | |
| RS-811 | R-800 (Estribo-Din) | S-11 NEGRA | |
| RS-812 | R-800 (Estribo-Din) | S-12 NEGRA | |
| RS-860 R-800 (Estribo-Din) S-60 | GRI | ||
RS-460II, 560, 760, 790, 811, 812, 860
Aviso:
"El equipo de proteccion individual Mentionado en este manual de usuario fue sometido a pruebas para la validacion de su diseño y certificado de acuerdo con el Art. 10 de la Directiva 89/686/CEE por RINA - Via Corsica, 12-16128 Genova (ITALIA), organismo notifications n.° 0474. Este dispositivo cumple la norma EN 250:2000.
El marcado CE garantiza que el dispositivo cumple los requisitos Basicsicos de seguidad y salute occupacional del Anexo II de la Directiva 89/686/CEE. El numero 0098 situado jusqu'a CE identifica al organismo notificado GL (Germanischer Lloyd), autorizzato por el sistema de control de calidad de la CE para productos finale, de acuerdo con el Art. 11.A de la Directiva 89/686/CEE."
RS-340, 350, 520, 530, 670, 680
Aviso:
"El equipo de protección individual Mentionado en este manual de usuario fue sometido a pruebas para la validación de su Diseño y certificado de acuerdo con el Art. 10 de la Directiva 89/686/CEE por ITALCERT - Viale Sarca 336, 20126 Milano (ITALIA), organismo notified n.° 0426. Este dispositivo cumple la norma EN 250:2000.
El marcado CE garantiza que el dispositivo cumple los requisitos.baiduos de seguidad y salute occupacional del Anexo II de la Directiva 89/686/CEE. El numero 0426 situado jusqu'à CE identifica al organismo notifications ITALCERT, autorizzato por el sistema de control de calidad de la CE para productos finale, de acuerdo con el Art. 11.A de la Directiva 89/686/CEE."
TABLEA DE MATERIALS
SECCION PÁGINA N°
Lineas de advertencia - Lea cuidadosamente 71
II Descripción y funciona . 72
2.0. Generalidades 72
2.1 Primera etapa 72
2.2. Segunda etapa 73
III Procedimientos de pre-buceo 75
IV Procedimientos para antes del buceo 76
V Buceo en aguas contaminadas 77
VI Utilizacion en agua a baja temperatura 77
VII Mantenimiento programado 78
VIII Sustitución del filtro "regenerador de aire" 79
SECCIONI
LINEAS DE ADVERTENCIA - LEA CUIDADOSAMENTE
Si no se dan expresamente otheras instrucciones, los reguladores TUSA deben serutilizados solamente con equipo de respiracion de aire comprimido de circuito abierto. Suutilizacion con aire enriquecido con oxigeno no está autorizada y ademas es peligrosa.Antes de qualquier intento de utilizing este regulator bajo el agua,usted DEBE haberrecibido la formacion y la CERTIFICACION relativa a esta的技术e de buceo deportivo,otorgada por una agency de certificacion reconocida. El empleo de este equipo por unapersona que no ha sido debidamente certificada por una agency de certificacion reconocida,deferar nulas y sin efecto todas las garantias expresas o implicitas.Lautilizacionde este equipo por una persona que no ha sido debidamente forma y capacitadaes peligroso y pueda ser causa de daños corporales graves y hasta peutecasar lamuerte. Este regulator no estádisnado ni construido para utilizaciones tipo commercialen las que el aire es suministrado desdela superficie de las aguasonde se bucea.Antes de cadautilizacion,seDebeinspeccionarvisualmentea fondolreguladorysomerterloauna prueba defunctionamento.NUNCA bueeemployando un regulatorque presenta signos de daño o cuyo rendimiento es inferior a las normas establecidas.Las reparaciones,的服务o adiconde de accesorios (porejemplo,un manometro de presion) a este regulatordebensereffectuadosSOLAMENTEporunCentro del ServicioTUSA autorizzato.Las calidas de alta presion (HP)ydebaja presion (LP)de la primeraetapa incorporean -intencionalmente- roscados differentes para prevenir la posibility dedecorrecta fijacion de tales accesorios.
Siempre aplique la presión de眼看 gradual al regulator abriendo la valvula de la botella LENTAMENTE, y NUNCA lubrique con un lubricante a base de hidrocarburos ninguna pieza del regulator (especially, el retén de tipo O-ring (junta tórica), colocado entre la valvula de la botella de aire y el regulator).
Aviso:
Los modelos RS-340, 350, 460, 520, 530, 560, 670, 680, 760, 790, 811, 812, 860 estávndisñadospara serutilizadosauna profundidadmaxima de50metros (164pies).
Los modelos RS-520, 530, 560, 670, 680 y 860 no;puen utilizes en agua con una temperatura inferior a los 10^
Los modelos RS-340, 350, 460, 760, 790, 811, 812 peuvent utiliser bajo el agua arialquier temperatura.
SECCIONI2 DESCRIPCIONY FUNCIONAMIENTO
2.0 GENERALIDADES
Los reguladores TUSA son REGULADORES DE TUBO UNICO del tipo de PISTON COMPENSADO y DIAFRAGMA COMPENSADO. El regulator reduce el aire a alta presión procedente de la botella de buceo autónomo a la presión del agua circundante conveniente para la respiración, mediante el funcionaimiento de los reguladores de primera y desegunda etapa. El regulator de primera etapa reduce el aire a alta presión a una presión intermedia de aproximadamente 9.5 bares (135 PSI). El regulator desegunda etapa-queemployauna valvula de demandade tipo membrana- reduce aunmas la presión del aire y lo hace pasar de la presión intermedia a la presión del agua circundante para asi permitir la respiración en conditiones normales. Los reguladores de primera y desegunda etapa está conectados mediante un latiguillo (tubo flexible) de bajo presión. Un estribo giratorio (TIPO INT) en el cuerpo de la prima etaapa fija el regulator a la valvula de la botella de aire,@mueras que un anillo en O rodea el orificio de salute de la valvula de la botella de aire y garantiza lastanqueidad de la connexion a la prima etapa. Internacional hay disponible adaptadores para conexiones tipo DIN.
2.1 PRIMERA ETAPA
R-300 prima fase
- Para lograr una respiracion natural, una manguera de flujo dinamico con un gran diametro inferior aumenta el caudal de aire. El regulator R-300 suministra siempre aire estable a los submarinistas conrialquier presion de la botella o arialquier profundidad, proportiandoles la maxima calidad y comodidad para respirar.
R-400 prima fase
- El Modelo RS-400 de TUSA proporción una prima etapa con el método de membrana compensada. Este método implica una variación minima de la precision intermedia como respuesta a los Cambios de profundidad y presión residual en el cilindro. El R-400 está diseñado para submarinismo en aquas frías (EN-250-2000). también incluye dossonianas de baja presión y flujo elevado (HFP) cerca de la membrana, par incremenetar el flujo de aire en aproximamentele el 15% .
R-500 prima fase
- El pistón de primera etapa es más seguro para el suministro de aire estable, independiente de la profundidad de la presión o de la presión residual.
- Con el R-600, TUSA offre ahora un Diseño ligero y compacto de únicamente 630 g de peso. Estó permite al R-670 tener un peso total de solo 1050 g en la primera y seguda fase. Laprimera fase del método de diafragma equilibrado permite una variación minima en la presión intermedia como respuesta a los Cambios de presión residual en la bombona de aire y a los Cambios de profundidad. Las entradas y salidas están dispuestos en simetría izquierda-derecha (H.P.X2, L.P.X4) para poder fjarse fácilmente a la botella de aire, incluso
por principiantes.
R-700 prima fase
El R-700 es una prima etapa con diafragma equilibrado de exceptionales caracteristicas de性和 rendimiento:
1) Cuatro puertos de presión intermedia y dos puertos de alta presión; 2) primera etapa equilibrada, con un sistema anticongelación incorporeal; 3) valvulas de asiento y solenoides de alta presión sustituibles para augmentar la duración y facilitar elostenimiento; 4) dos puertos de baja presión y flujo alto (HFP) especialies cerca del diafragma(ofrecenapproximamente un 15% mas de flujo de aire,y 5) la CAMERA seca de equilibrio evita elcontacto del agua con el diafragma y el muelle para un rendimiento insuperable en agua fría. El R-700 cumple los requisitos de las normas europeas EN250:2000 para agua fría.
R-800 prima fase
El R-800 es una prima etapa de pistón equilibrado que offre una fiabilidad superior por su suministro de aire estable, independiente de la profundidad o la presión residual.Esta equipada con quatre puertos de presión baja/intermedia y dos puertos de alta presión.
2.2 SEGUNDA ETAPA
Sistema de demanda
- El sistemas de demanda y la palanca y orificio de demanda está todos ellos diseñados con el revestimiento fluorado original de TUSA para reducir significativamente la resistencia al roce de las partesuales y la resistencia al aire. Conarlo se obtiene una aperture y cierre más natural y uniforme de la valvula (patente pendiente).
Válvula de evacuación
- La valvula de evacuación, que afecta a los values de la resistencia a la evacuación, se caracteriza por ser más grande y mucho más flexible. Además, se ha anadido un deflector que permitte un flujo de aire más uniforme y una resistencia a la evacuación extraordinariamente reducida.
Ligera de peso
- Launidad principal de lasegunda etapa es másPICA y más ligera de peso para reducir
la resistencia al agua durante el buceo, consiguiendo se con elo reducir también el peso en la cara durante su uso. Los materiales empleados para la construccion del alojamento son de nylon superduro (resina poliamidica termoflexible) reforzado con fibra de vidrio,Ofreciendo una extraordinaria dureza y resistencia a los golpes. Estos materiales son también de una resistencia a la traccion, resistencia al calor, resistencia al agua, resistencia a las sustancias quimicas, y estabilities dimensional extraordinarias.
Resistencia a aspiración
- Lasegunda etapa incluye un dispositivo para guiar forzosamente el aire procedente de la valvula de demanda. Esto impide el libre flujo del aire a la vez que reduce la resistencia a la aspiracion. Con ello se obtiene uno de los values más bajos de resistencia a la aspiracion de la Industria en comparacion con los products de otheras companies.
Boquilla de silicona de alta densidad
La boquilla de silicona de alta densidad offre una mayor comodidad y reduce la fatiga en la mandibula.
Palanca de ajuste Venturi (S89468-880, 790, 811, 812, SS-60, 80)
La codocacionedenapalbanca de ajuteuHrypeeprepeqtegealadolesta mecanicamente al submarinista cuando este debajo del agua aprovechando el efecto de presion natural paraponer elajuste en posiconde BUCEO'.El buceador también可以更好jstar la palanca para evitar el flujo libre como por ejemplo al nadar por la superficie para colocar el ajuste en el otherdo.
Botón de purga (RS-340, 350, 670, 680)
El botón de purga está construido con dos temas de materiales: materiales elastoméricos blandos y materiales convencionesales dulros. Los materiales dulros está disnados paraunar la resistencia ideal y un encaje seguro. Esto reduce la posibiliad de que el botón de purga pueda presionarse accidentalmente en situaciones de fuertes corrientes. El botón de purga blanco incluye un armazon de acero inoxidable para desviar los golpes externos y proteger la palanca de demanda y otheras piezas esencias.
Filtro "Regenerador de aire" (RS-350)
Hay dos temas de filtros de alta的技术ía integrados en la segunda fase. Un filtro de carbón activo limpia el aire y absorbe los olores,@m间隙 que un filtro de fibra metallica elimina partículas muy pequeñas, de solo 100 micrones, lo que garantiza que se suministra a los submarinistas el aire más limpio y más seguro.
S.E.A. - Asistencia de escape secuencial (Pendiente de Patente) (RS-680DRY)
La Asistencia de escape secuencial (S.E.A.) es una valvula de escape auxiliar, situada sobre la caja eliptica S-80 para reducir la resistencia de exhalacion primaria.
Ajustador de Resorte con Click (RS-670, 680)
La función de ajustador de resorte con click es exclusivo de TUSA. Es una perilla ajustable de 5 posiciones diseñada para un mejor control de la resistencia a la respiración.
Perilla de control ajustable (RS-812)
Es una perilla ajustable diseñada para mejorar el control de resistencia a la respiración.
SECCION III PROCEDIMIENTOS DE PRE-BUCEO
ADVERTENCIA
No trate de conectar -mediante elemple de un adaptor-los latiguillos de baja presión a lassonianas de alta presión. La connexion inadequada pueda darar el equipo y causar daños corporales graves. Los componentes de baja presión no estan previstos ni fabricados para soportar presiones que Sean superiores a 28 bares (400 PSI). Cuando instale los tubos flexibles suplementarios, evite darar el anillo en O. Apriételos cuidadasa pero firmamente en el alojamento de la prima etapa.
Los equipos de buceo que cumplen con la normativa EN 250 no está disnados para la respiración de más de una persona alsame tiempo.
Si el equipo de buceo se utilizes por mas de una persona al mismo tiempo, las functions reguladoras de agua fría y respiración no alcancarán los requisitos que establece la normativa EN 250.
INSTRUCCIONES PARA EL PRE-BUCEO
-
Posicione la valvula de la botella de aire deforma que la salute este orientada hacia el buceador.
-
Quite el protector quita-polvo de la entrada de primera etapa y colque el estribo (o el adaptador DIN) en el centro de la connexion de la valvula.
-
Posicionel cuerpo de la primera etapa de manera que el latiguito de segunda etapa pase por encima del hombre Derecho del buceador.
-
Apriete el tornillo del estribo o del adaptor DIN con la mano.
-
Verifique todas las conexiones de latiguillos a la prima y seguda etapa. Si pueda ser aflojadas con la mano, se debe proceeder a恭喜as con una llave antes de aplicar presión.
-
Verifique el funcionament del manometro de presion bajo el agua y asegurese de que indica una presion "cero".
-
Abra gradual y lentamente la valvula de la botella de aire, para no violentar la entrada del aire en el regulator.
NOTA: Durante esta operación, apriete el botón de purga de lasegunda etapa para reducir elCHOque en el mecanismo de la valvula.No execute this operation en un ambiente frico cuya temperatura sea inferior a 10^ (50^) .En efecto,laexecutionde this operation en un ambiente frico可以使caesar la "congelacion" del regulator y este pueda hacer imposible su functionamento. Siesto sucede,debe contactar a un centro de service TUSA autorizzato.
-
Verifique el functionamento del manometro de presión bajo el agua y asegúrese de que indica la presión correcta de la botella de aire.
-
Verifique la connexion entre el regulator y la botella de aire para detectar eventuales fugas. Si hay fugas, pueda ser debidas al montaje Incorrecto del regulator en la botella de aire.
o bien debidas a la deterioracion del O-ring (junta tórica) en la valvula de la botella de aire.
- Para confirmar que el regulator suministra aire de manière adecuada, primo exhale a工程技术 de la boquilla para así expulsar cualquier materia extraña que pudiera haber en lasegunda etapa, y, enseguida inhale. La repetición de algunos ciclos de respiración debe permitirle asegurar del correcto funciona del regulator.
- Si usted está utilizing lasegunda etapa como un regulator Octopus,se le recomienda vivamenteutilizaruntapónOctopusparaimpedirla penetracion-a travésde la boquilla deequalquier materia extraña en la segunda etapa.
- Cuando lasegunda etapa no está puesta en su Boca,可以更好 haber suministro incontrolado de aire. Este peut ser的概率 invirtiridamente la segunda etapa para permitir que se llene de agua. Si a pesar de este, el suministro de aire continua, deje de bucear y haga revisar el regulator por un Centro de Servicio TUSA autorizzato.
SECCION IV PROCEDIMIENTOS PARA DESPUES DEL BUCEO
La vida disponible de su regulator TUSA sera maxima y optima si usted efectúa el adecuado mantenimientopreventivo y usual antes,después y entre buceos. Paraunarquirthis,nos permittimos de proponerle una series de procedimientos de mantenimiento de rutina,que son tan simples como eficaces y que deben ser executados por el buceadorupon de cada empleo del equipo.Los procedimientos descriitos a continuaciondebenserseguidos escrupulosamente para poder Obtenerelmejoro servicey rendimientode su regulator y para prolongar su vidautil.
- Después de cada jornada de buceo, el regulator debe ser limpiado, inspeccionado y preparado para su empleo singular, o bien para ser guardado. Tan pronto como el regulador es sacado de la botella de aire, vuelva a instalar la taps protectora del polvo en el orificio de admisión del regulator. Normalmente, esta tapa debe estar fjada en la prima etapa y, por consiguiente, ha estado bajo el agua. Asegürese de eliminar, soplando, toda el agua que hay en esta tapa antes de proceder a instalarla en el orificio de admisión. Asegürese bien de que el O-ring (junta tórica) está instalado, en su lugar, bajo de la tapa protectora.
- Después del buceo y tan antes como sea posible, el regulator debe ser lavado en agua tibia a no más de 50^ (122°F) para eliminar todos los depósitos de sal y de minerales. El método preferible es fjjar el regulator a una botella cargada con aire, abideir la valvula de la botella, y lavar bien a fondo los reguladores de primera y de segunda etapa. Preste especial atencion y dirija el agua hacía el alojamento del muelle principal del regulator de primera etapa, la boquilla de la segunda etapa, y los orificios de la tapa de la segunda etapa. Mientras el regulator está sumergido en el agua apriete varias varces el botón de purga. Seque el regulator colocando la boquilla dirigida hacía abajo y presionando varias varces el botón de purga. Coloque la tapa protectora del polvo en su posición correcta en el estribo, o sobre el tornillo DIN.
Sumergir el regulador varias vezes en agua tibia eliminará los depósitos de sal y de
minerales más Completely que el aclarado o enjuague corriente. En efecto, el agua tibia soltará los depositos adheridos a los componentes interiores, de modo mucho más eficaz que el enjuague simple (si no se dispone de botellas de aire cargadas, siga el procedimiento anteriormente descririto, peroonga mucho cuidado y NO apriete el botón de purga, y no saque la tapa protectora cuando el regulator está bajo el agua. En efecto, en el caso contrario, el agua entraía en la primera y en la segunda etapa del regulator y este sera causa de corrosión interna). Al usar kit de agua fria, no pueda lavarse con agua tibia la cavidad de alojamento del resorte principal. Esto esdeo al着他 de que en su interior se ha colocado fluido anti-congelante y se lo ha sellado con una membrana secundaria. En这些东西, lave cuidadosamente todo el exterior de la primera etapa, y para limiar la segunda etapa, proceda como ha sido descririto.
- Guarde su equipo en una caja limpia adecuada, o bien, guardelo en una Bolsa de plastico y bajo sellela. Conserve su equipo guardado en un situ limpio y seco.
- Lubrique ligeramente el tornillo del estribo con grasa de silicona.
- Nunca guarde el regulador cuando todasia está connectado a la botella de aire.
- No utiliseunga hora de disolvente para limpiarunga pieza del regulator. No expongaunga pieza del regulator al aerosol de silicona, yesto porque algunos agentes propulsores de los aerosoles atacan o deterioran el caucho o las piezas hechas de plastico.
- No transporte la botella de aire llévándola tomada por el regulator ya que este abuso pueda, eventualmente, darar el regulator o la valvula de la botella. No exponga el regulator a impactos oCHOQUES innecesarios.
SECCION V BUCEO EN AGUAS CONTAMINADAS
Los Sofisticados mecanismos de buceo diseñados para ser realizados en agua contaminadas suministran presión positiva constante bajo la caja del regulator y utilizes orificios redundantes para la valvula de expelled. Los reguladores TUSA no han sido diseñados para satisfacer这些东西requirerimientos y, por consiguiente, no son recomendedados para ser empleados para el buceo en agua contaminadas.
SECCION VI RS-350, 340, 680 y RS-790DRY UTILIZATION EN AGUA A BAJA TEMPERATURA
Esta informacion es importante. No olvide leerla.
ADVERTENCIA:
Este regulator RS-350, 340, 680 y RS-790DRY para el mercado europeo ha sido sometido a la prueba de resistencia al agua fria (temperatura del agua: 4^ ) asignificada por la norma EN250.
Cuando utilise este regulador RS-350, 340, 680 y RS-790DRY en aguas a temperatas iguales o inferiores a 10^ ,onga en cuenta las siguientes medidas:
Medidas generales de precaución
- Antes deemployar el regulador,procures las instruetiones necessarias en cuando a la inmersion en aguas frías por parte de la autoridad correspondiente en la materia.
- Procure informarse acerca del lugar de inmersión.
- Siga siempre las consignas de sus instructores y guías.
Medidas de precaución con la Manipulacion del equipo
Las conditiones en las que existe riesgo de congelacion del regulator varian en funcion de la respiracion del usuario (volumen de aire, ritmo de la respiracion y numero de inspiraciones) y de las conditiones ambientales existentes antes y durante su uso.
Respiré lenta y profundamente. La respiración rápida y poco profunda facilita la congelación.
Cuando guarde el regulator, hágalo en lugarares a temperatura ambiente. Cuando realiza una inmersión, mantenga el regulator en su bolsa para que permanece caliente hasta justo antes de su uso.
Entre immersion e immersion, mantenga siempre el regulator caliente. No lo deje en lugaras fríos.
El regulator可以选择 congelarse en ciertas conditiones. Si el regulator se congela, pueda producirse escapes de aire. Si este occurs, emplee la技术水平a respiracion para tales situaciones.
* Al sumergirse en agua a temperatas iguales o inferiores a 10^ , nade siempre a una profundidad que le permitteda ascender a la superficie en caso de emergencia.
AVISO:
El regulator que ha pasado la prueba de resistencia al agua fria es el RS-350 y RS-340. Si utilizes otheros reguladores, procure utilizingos en aguas de temperatura no inferior a 10^ , de acuerdo con el manual de instrucciones.
SECCION VII MANTENIMIENTO PROGRAMADO
- No suponga que un regulator está en buena conditiones de service solamente porque está guardado o porque se emplea bajo. Recuerde que tanto el almacenimiento prolongado como el que es inadequado pueda, todavía, causar corrosión interna y/o deterioración de los O-ring (juntas tóricas).
- Limpie y ajuste_freqeenthementesu regulatora.Lafrecuenciadependera de la intensidad del empleo del regulator y de las conditiones de suutilizacion.Sin embargo,TUSA recomienda,vivamente que la inspeccion,revision general y el reemplazo planificado de
las piezas se efectuen por lo menos una vez al año, para asegurar el funciona el functioningo optimo del regulator. Algunas piezas necessitan serviceo a intervalospecificos bien determinados. Este trabajo debe ser executado, exclusivamente, por un establishacion competente de serviceo. Su empleo como equipo de alquiler y/o en agua saladas, cloradas (en el caso de las piscinas), o en agua dulce contaminada peutearir una limpieza y revision general del regulator cada tres o cada sei meses, segun los casos. Recuerde que las aguas cloradas son un medio extremamente desfavorable para los reguladores ya que laersion quimica del cloro deteriorara los componentes fabricados con caucho neopreno.
- Inspeccione regularmente el filtro sinterazo instalado en el orificio de salute de la prima etapa. Si está descolorido o corroído, deben ser reemplazado por personal competente. Además, en tal estado, todo el regulator pueda besoinar una revisión general durante la cuales debe procederse al reemplazo de todos los retenes selladores blancos, y de todos los componentes no re-utilizables. Los depósitos de Herrumbre o de oxido de aluminio (polvo gris) del filtro sinterazo son, usualmente, una indicación de que haentrado agua salada en la botella de aire y causado corrosión interna. En estemomento, el interior de su(s) botella(s) de aire deben ser inspeccionado por personal calificado competente del serviceo de control, y ellas deben ser limpiadas, o comprobadas hidrostámicamente según sea necesario.
- No desarme su regulator. No hay ningún ajuste que pueda o que deba ser efectuado por el usuario. Lleve su regulator a un distribuidor TUSA calificado o a un centro de servicios para efectuar el serviceo de su regulator. Asegürese de que en el serviceo de su regulator se utilizes solamente piezas originales.
SECCION VIII SUSTITUCION DEL FILTRO "REGENERADOR DE AIRE"
- El momento标明 para sustituir el filtro es el本身就是 que para la revisión general del equipo. TUSA aconseja sustituir el filtro cada 100 inmersiones, o un año antes de comprarlo o desde la ultima revision (o sustitución de filtro), independientelemente de las conditiones de uso. El serviceo de reparacion de TUSA sustituirá el filtro durante la revisión general, para asegurar que su equipo se ponga a punto en los intervalospecificados. Si ya ha hecho la revisión general de su equipo y solo desea sustituir elfiltrro,debe assimismoalarjarque thisarea la realiceun distribuidor especializzato o elservicio de TUSA.
- No intente nunca revisar el equipo o sustituir el bajo "Regenerador de aire"astedismo, ya que podra provocar un accidente grave.
NOTA FINAL
Efectue frecuentemente el service de su regulator ya que su seguridad personal, y la integridad mecánica de su regulator dependen de este.
