Zelio MO 4023 - Aspiradora con bolsa MOULINEX - Manual de uso y guía de instrucciones gratis

Marca	Moulinex
Modelo	Zelio MO 4023
Tipo de producto	Aspiradora con bolsa
Alimentación	Red eléctrica, tensión adaptada a la instalación
Cable de alimentación	Con enrollador automático
Ajuste de potencia	Electrónico (regulador en el cuerpo) y mecánico (deslizador en el mango)
Indicador de llenado de la bolsa	Sí, indicador rojo
Capacidad de la bolsa	Bolsa de papel ref. MT0001 01
Sistema de filtración	Filtro de espuma de protección del motor + cassette HEPA o microfiltro (según versión)
Accesorios incluidos	Manguera extralarga con regulador, tubo telescópico, boquilla para todo tipo de suelos, boquilla para parqué*, boquilla para tapicería*, boquilla para rendijas convertible*, cepillo turbo*
Almacenamiento	Posición vertical (estacionamiento) y horizontal (con almacenamiento de la boquilla)
Asa de transporte	Sí
Nivel de ruido	No especificado
Mantenimiento y limpieza	Cambio de la bolsa (indicador rojo), limpieza del filtro de espuma cada 10 bolsas, reemplazo de la cassette HEPA/microfiltro cada 10 bolsas
Seguridad	No aspirar líquidos, sustancias calientes o peligrosas; uso bajo supervisión; desconectar antes del mantenimiento; no usar si el cable está dañado
Peso	Aproximadamente 5 kg (estimación)

Preguntas frecuentes - Zelio MO 4023 MOULINEX

¿Cómo cambiar la bolsa de la aspiradora Moulinex Zelio MO 4023?

Abra la tapa, retire el soporte de la bolsa, desenganche la bolsa llena presionando la palanca, deséchela. Coloque una bolsa nueva (ref. MT0001 01) posicionando la lengüeta, vuelva a enganchar en el soporte, coloque el soporte en las guías y cierre la tapa verificando la correcta posición.

¿Por qué el indicador de llenado de la bolsa permanece rojo incluso después de cambiar la bolsa?

El indicador rojo puede indicar una bolsa saturada o un sistema de filtración sucio. Verifique la correcta posición de la bolsa, limpie el filtro de espuma de protección del motor y reemplace la cassette HEPA o microfiltro si es necesario.

¿Cómo limpiar el filtro de espuma de protección del motor?

Abra la tapa, retire la rejilla y quite el filtro de espuma. Agítelo, luego lávelo con agua jabonosa tibia (detergente suave). Enjuague, seque completamente y vuelva a colocarlo. Realice esta operación cada diez cambios de bolsa.

¿Cuándo se debe reemplazar la cassette HEPA o microfiltro?

Cada diez cambios de bolsa, reemplace la cassette HEPA (ref. MT0001 01) o la cassette microfiltro: deseche la vieja, limpie el filtro de espuma gris (para microfiltro) y reemplace el microfiltro por uno nuevo.

¿Qué hacer si la aspiradora no aspira o aspira menos?

Verifique que la bolsa no esté llena, que el filtro de espuma no esté saturado, que ningún accesorio o manguera esté obstruido. Asegúrese de que el regulador de potencia esté en una posición adecuada. Si el problema persiste, contacte a un centro de servicio autorizado.

¿Cómo usar el regulador de potencia mecánico en el mango?

El regulador mecánico se encuentra en el mango de la manguera. Abra la tapa del deslizador para disminuir manualmente la potencia de aspiración, por ejemplo en superficies frágiles. Cierre el deslizador para recuperar la potencia máxima.

¿Puedo usar bolsas y filtros no originales?

No, use únicamente bolsas y filtros originales Moulinex (ref. MT0001 01) para garantizar el rendimiento y la seguridad del aparato.

¿Cómo guardar la aspiradora después de usar?

Apague y desenchufe el aparato, enrolle el cable con el pedal. Para el almacenamiento vertical, coloque el tubo telescópico en su compartimento debajo del aparato. Para el almacenamiento horizontal, inserte la boquilla en el compartimento trasero.

¿Qué accesorios están disponibles para el Moulinex Zelio MO 4023?

Los accesorios estándar incluyen una manguera extralarga con regulador, tubo telescópico, boquilla para todo tipo de suelos, boquilla para parqué, boquilla para tapicería, boquilla para rendijas convertible, cepillo turbo y mini cepillo turbo (según modelo o como opción).

¿Qué hacer si el cable de alimentación no se retrae completamente?

Si el cable se frena al guardarlo, tire ligeramente del cable y presione nuevamente el pedal enrollador. Asegúrese de que el cable no esté atascado.

MANUAL DE USUARIO Zelio MO 4023 MOULINEX

CONSEJOS DE SEGURIDAD

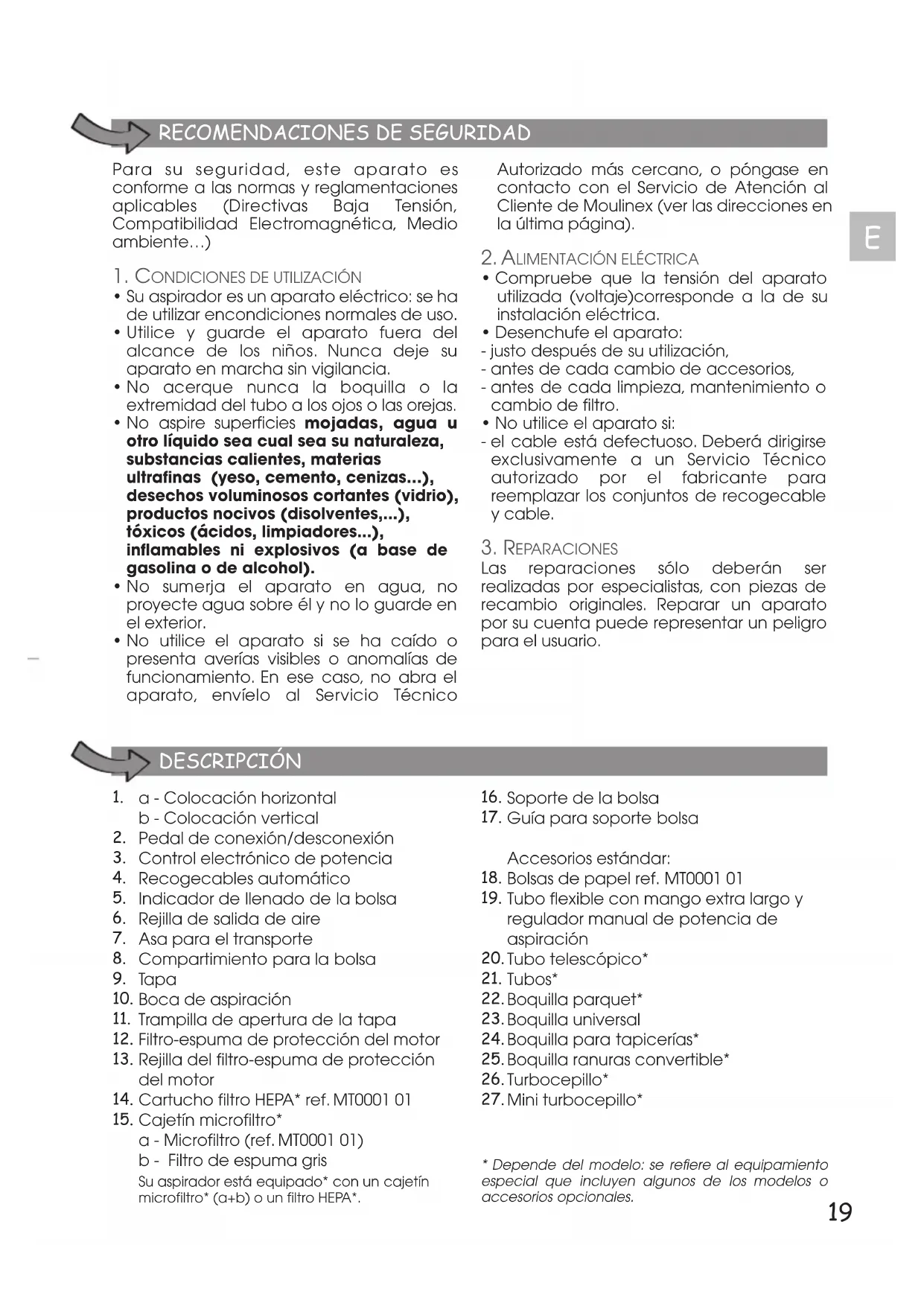

RECOMENDACIONES DE SEGURIDAD

Para su seguridad, este aparato es conforme a las normas y reglamentaciones aplicables (Directivas de Baja Tensión, Compatibilidad Electromagnética, Medio ambiente...).

1. CONDICIONES DE UTILIZACIÓN

• Su aspirador es un aparato eléctrico: se ha de utilizar en condiciones normales de uso.
• Utilice y guarde el aparato fuera del alcance de los niños. Nunca deje su aparato en marcha sin vigilancia.
• No acerque nunca la boquilla o la extremidad del tubo a los ojos o las orejas.
• No aspire superficies mojadas, agua u otro líquido sea cual sea su naturaleza, substancias calientes, materias ultrafinas (yeso, cemento, cenizas...), desechos voluminosos cortantes (vidrio), productos nocivos (disolventes,...), tóxicos (ácidos, limpiadores...), inflamables ni explosivos (a base de gasolina o de alcohol).
• No sumerja el aparato en agua, no proyecte agua sobre él y no lo guarde en el exterior.
• No utilice el aparato si se ha caído o presenta averías visibles o anomalías de funcionamiento. En este caso, no abra el aparato, envíelo al Servicio Técnico

Autorizado más cercano, o póngase en contacto con el Servicio de Atención al Cliente de Moulinex (ver las direcciones en la última página).

2. ALIMENTACIÓN ELÉCTRICA

• Compruebe que la tensión del aparato, utilizada (voltaje) corresponde a la de su instalación eléctrica. Desenchufe el aparato: - justo después de su utilización,
• antes de cada cambio de accesorios,
• antes de cada limpieza, mantenimiento o cambio de).
• No utilice el aparato si:
• el cable está defectuoso. Deberá dirigirse exclusivamente a un Servicio Técnico autorizado por el fabricante para reemplazar los conjuntos de recogecable y cable.

3. REPARACIONES

Las reparaciones solo deben ser realizadas por especialistas, con piezas de recambio originales. Reparar un aparato por su cuenta puede representar un peligro para el usuario.

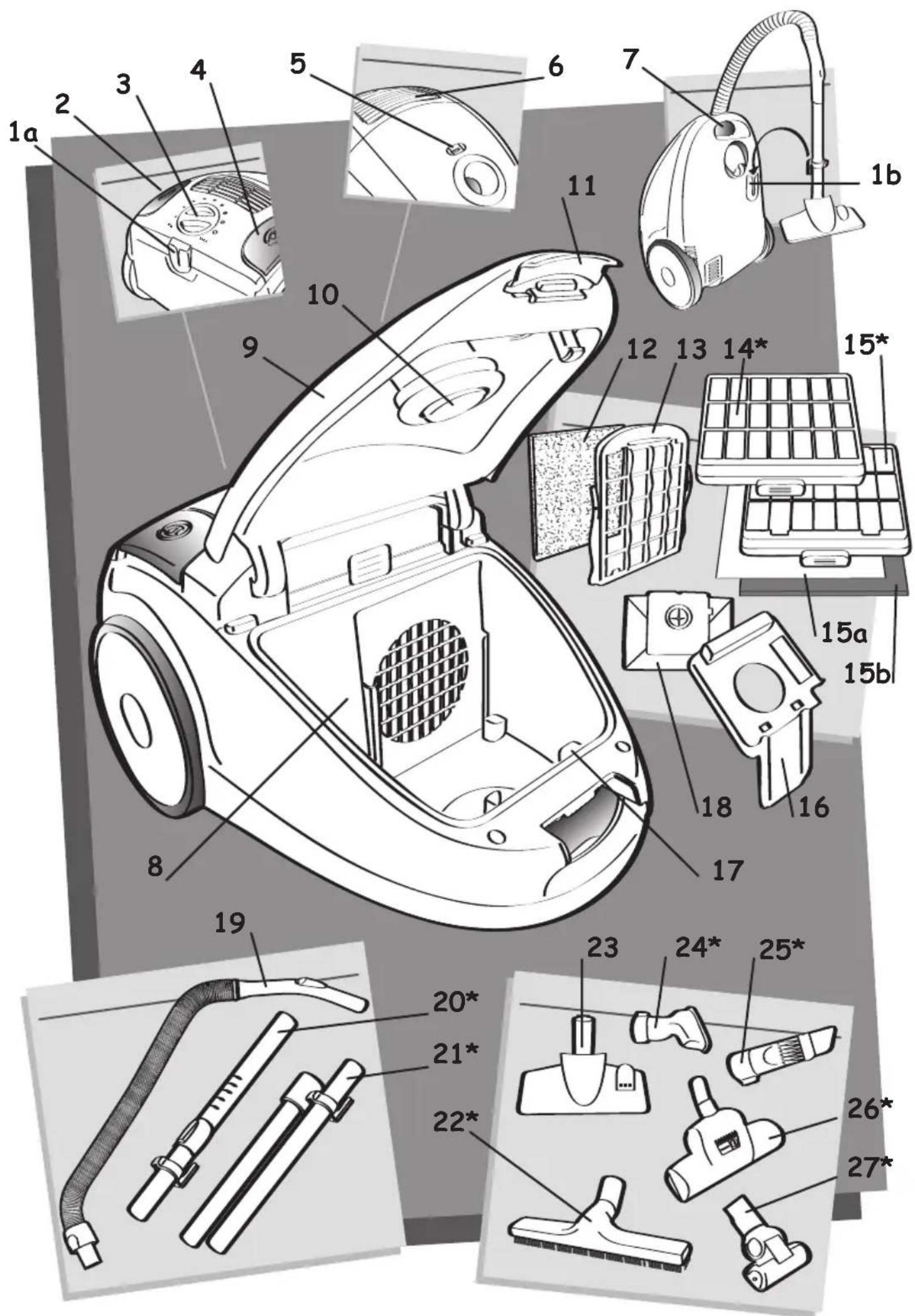

DESCRIPCIÓN

1. a - Colocación horizontal b - Colocación vertical
2. Pedal de conexión/desconexión
3. Control electrónico de potencia
4. Recogecables automático
5. Indicador de llenado de la bolsa
6. Rejilla de salida de aire
7. Asa para el transporte
8. Compartimento para la bolsa
9. Tapa
10. Boca de aspiración
11. Trampilla de apertura de la tapa
12. Filtro-espuma de protección del motor
13. Rejilla del filtro-espuma de protección del motor
14. Cartucho filtro HEPA* ref. MT0001 01
15. Cajetín microfiltro* a - Microfiltro (ref. MT0001 01) b - Filtro de espuma gris

Su aspirador está equipado con un cajetín microfiltro (a+b) o un filtro HEPA*.

1. Soporte de la bolsa
2. Guía para soporte

Accesorios estándar:

1. Bolsas de papel ref. MT0001 01
2. Tubo flexible con mango extra largo y regulador manual de potencia de aspiración
3. Tubo telescópico*
4. Tubos*
5. Boquilla parquet* 23.Boquilla universal
6. Boquilla para tapicerías*
7. Boquilla ranuras convertible 26.Turbocepillo
8. Mini turbocepillo*
9. Depende del Modelo: se refiere al equipamiento especial que incluyen algunos de los modelos o accesos OPCIONALES.

ANTES DE LA PRIMERA UTILIZACIÓN

1. DESEMBALAJE

• Desembale el aparato, conserve la garantía y lea con atención el modo de empleo antes de la primera utilización del aparato.

2. CONSEJOS Y PRECAUCIONES

• Antes de cada uso del aparato, el cable debe ser desenrollado completamente.
• No lo atasque en ninguna parte ni lo pase por encima de aristas cortantes.
• Si Vd. utiliza un alargo eléctrico, compruebe que está en perfecto estado y de sección que se adapte a la potencia de su aspirador.
• No tire nunca del cable para desenchufar el aparato.
• Nunca ponga al aspirador en configuración sin bolsa y sin sistemas de filtrado (cajetín).
• No utilice el aspirador sin el filtro de espuma de protección del motor.
• Sólo utilice bolsas y filtros originales Moulinex.
• Desconecte y desenchufe siempre el aparato antes de proceder a su mantenimiento o a su limpieza.
• Este aparato no está previsto para que lo utilicen personas (incluidos niños) cuya capacidad física, sensorial o mental está disminuida, o personas sin experiencia o conocimientos, excepto si pueden recibir a través de otra persona responsable de su seguridad, una vigilancia adecuada o instrucciones previas relativas a la utilización del aparato.
• Conviene vigilar a los niños para asegurarse de que no juegan con el aparato.

UTILIZACIÓN DEL PRODUCTO

1. MONTAJE DE LOS ELEMENTOS DEL APARATO

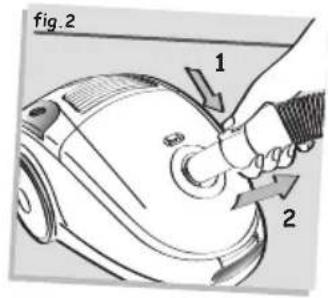

2. Introduzca el tubo flexible (19) en la boca (10) hasta que oiga un clic. - fig.1. Para retirarlo, presione el botón del tubo flexible y tire - fig.2. Monte el tubo telescópico* (20). Ajuste la longitud deseada - fig.3.
3. Encaje el accesorio adecuado en el extremo del tubo:

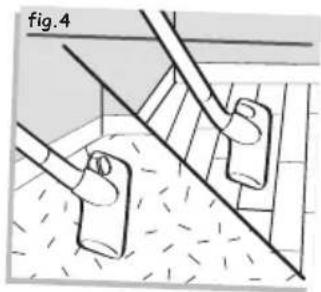

4. Para alfombras y moquetas, utilice la boquilla universal (23) en posición cepillo recogido - fig.4.
5. Para el parquet y suelos lisos: utilice la boquilla (23) en posición cepillo hacia fuera - fig.4. o directamente, utilice la boquilla para parqué† (22).
6. Para los rincones y las esquinas de difícil acceso: utilice la boquilla con ranura convertible en cepillo* (25) en posición boquilla plana.
7. Para los muebles: utilice el cepillo de la boquilla con ranura convertible (25) o la boquilla para muebles (24).

2. CONEXIÓN DEL CABLE DE ALIMENTACIÓN Y UTILIZACIÓN DEL ASPIRADOR

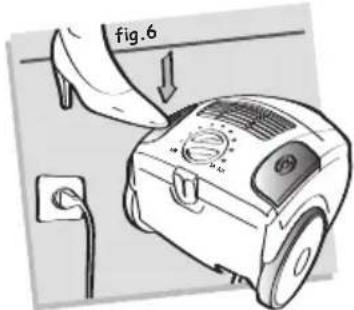

• Extraiga completamente el cable de alimentación, conecte el aspirador a la toma de corriente - fig.5 y pulse el pedal de conexión/desconexión (2) - fig.6.
• Ajuste la potencia de aspiración:

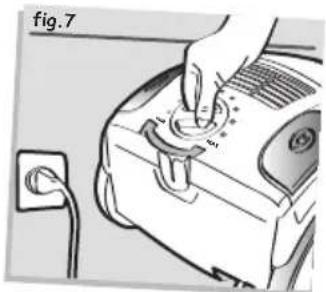

• Con el selector electrónico de potencia (3): gire el botón del variador electrónico para ajustar la potencia de aspiración: hacer la posición max para los suelos y hacer la posición min para el mobiliario y los tejidos delicados - fig. 7.
• con el variador mecánico de potencia del tubo: abra la ventanilla del selector para fijar manualmente una potencia de aspiración menor si, por ejemplo, está limpiando superficies frágiles... - fig. 8.
• COLOCACIÓN Y TRANSPORTE DEL APARATO

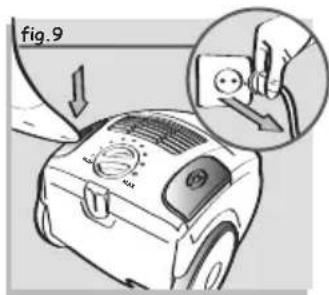

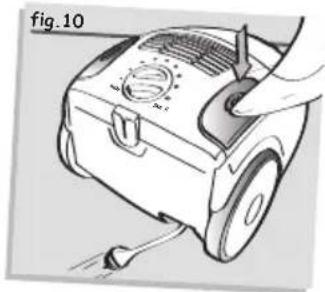

• Cuando termine de utilizar, desconecte el aparato pulsando el pedal de conexión/desconexión (2) y desenchúfelo de la red - fig. 9. Guarde el cable presionando sobre el pedal recogecables (4) - fig. 10.

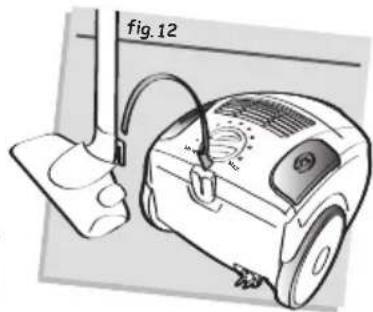

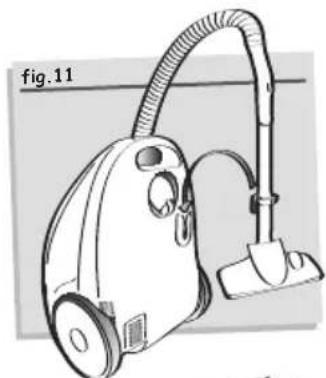

• En posición vertical, coloque el tubo telescópico* (20) en su sitio bajo el aparato (1b) - fig. 11.
• Transporte fácilmente el aspirador gracias a su asa para el transporte (7).
• En posición horizontal, coloque el cepillo (23) en su sitio en la parte posterior del aparato (1a) - fig. 12.

1. CAMBIO DE LA BOLSA

• El indicador de llenado de la bolsa (5) le indica que la bolsa está llena o saturada. Si observa que el aspirador limpia menos, seleccione la potencia máxima y levante la boquilla del suelo. Si el indicador está rojo, cambie la bolsa.

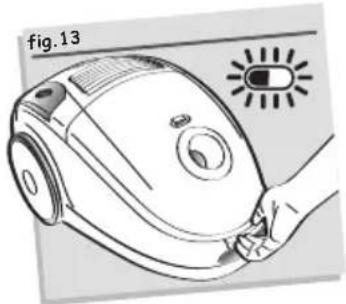

• Abra la tapa (9) del aspirador - fig. 13.

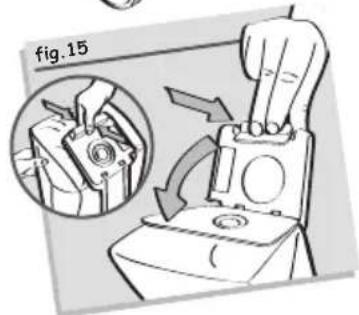

• Retire el soporte de la bolsa (16) - fig. 14; desenganche la bolsa (18) presionando la palanca - fig. 15, deseche la bolsa en la basura - fig. 16.

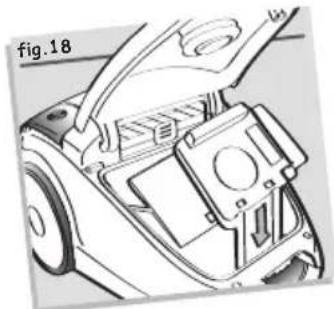

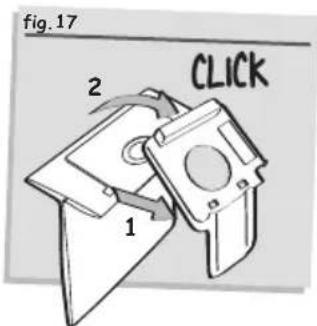

• Ponga una bolsa nueva, colóquela con la ayuda de la lengüeta y vuelva a engancharla sobre el soporte de la bolsa - fig. 17. Vuelva a poner el soporte de la bolsa en las guías - fig. 18 e introduzca la bolsa en el interior del compartimento - fig. 19.
• Asegúrese del buen funcionamiento de la bolsa antes de volver a cerrar la tapa (9).

2. LIMPIEZA DEL FILTRO DE ESPUMA DE PROTECCIÓN DEL MOTOR

• El filtro de espuma de protección (12) debe estar siempre colocado durante la utilización.

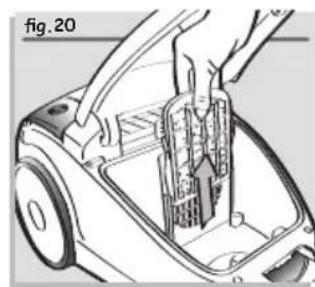

• Abra la tapa (9). Retire la rejilla (13) - fig. 20 y extraiga el filtro de espuma (12) - fig. 21.
• Sacúdalo y límpielo, cada diez cambios de bolsa, con agua jabonosa tibia (detergente suave).
• Aclare, seque y vuelva a colocarlo.

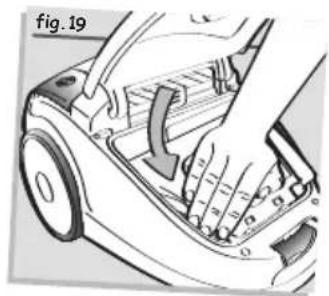

• Deje que el filtro de espuma (12) se seque completamente antes de colocarlo en su sitio.

Atención: asegúrese de que el filtro de espuma esté bien seco antes de volver a colocarlo en su sitio.

3. CAMBIE EL CAJETÍN DEL FILTRO HEPA* O EL CAJETÍN DEL MICROFILTRO* CADA DIEZ CAMBIOS DE BOLSA

3.1-Cajetín del filtro HEPA*

• Abra la tapa (9) del aspirador - fig. 13. Retire el cajetín del filtro HEPA* (14) - fig. 22 y deséchelo en la basura.
• Coloque el cajetín del filtro HEPA* (ref. MT0001 01) (14) nuevo en su compartimento - fig. 23.
• Asegúrese de que el cajetín del filtro HEPA* (14) está bien colocado antes de volver a cerrar la tapa (9).

3.2-Cajetín del microfiltro*

• Abra la tapa (9) del aspirador - fig. 13.

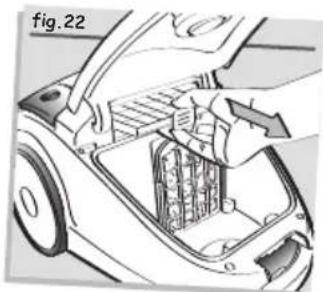

• Retire el cajetín del microfiltro* (15) - fig. 22.

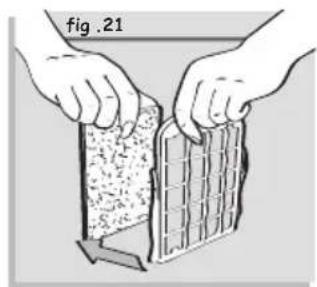

• Separe el filtro de espuma gris (15b) del microfiltro (15a).
• Deseche el microfiltro (15a) en la basura y ponga un microfiltro nuevo (ref. MT0001 01).
• Lave el filtro de espuma gris (15b) con agua jabonosa (detergente suave) tibia. Escúrralo y déjelo secar al menos 12h. Atención: asegúrese de que el filtro de espuma está bien seco antes de volver a colocarlo en su sitio.
• Vuelva a colocar el filtro de espuma gris (15b) encima del microfiltro (15a).

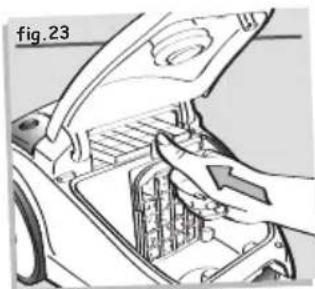

• Vuelva a colocar el cajetín del microfiltro* en su compartimento (15) - fig. 23.
• Asegúrese de que el cajetín del microfiltro* (15) está bien colocado antes de volver a cerrar la tapa (9).

4. LIMPIE EL ASPIRADOR

• Limpie el cuerpo del aspirador con un paño suave y húmedo y déjelo secar.

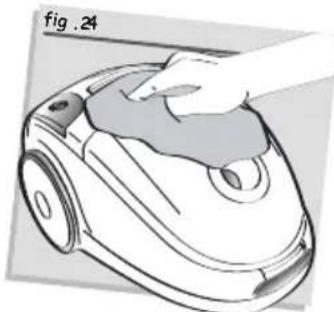

• Limpie la tapa con un paño seco - fig. 24.
• No utilice productos abrasivos ni agresivos.
• SI EL ASPIRADOR NO SE PONE EN MARCHA
• El aparato no está enchufado: compruebe si el aparato está correctamente conectado a la toma de corriente.
• SI EL ASPIRADOR NO ASPIRA
• Uno de los componentes del tubo está atascado: limpie dicho componente o el tubo flexible.
• La tapa está mal cerrada: compruebe que la bolsa está bien colocada y vuelva a cerrar la tapa.
• SI EL ASPIRADOR HA PERDIDO FUERZA, SE ESCUCHAN RUIDOS Y SILBIDOS
• Uno de los componentes del tubo está parcialmente atascado: limpie dicho componente o el tubo flexible.
• La bolsa está llena o saturada de polvo: coloque una bolsa nueva.
• El filtro de espuma está saturado: limpie el filtro.
• El indicador de llenado de la bolsa está rojo: el sistema de filtrado está saturado.
• Cajetín HEPA: cambie el cajetín HEPA (ref. MT0001 01) y vuelva a colocarlo en su sitio.
• Cajetín del microfiltro*: retire el microfiltro del cajetín, cámbielo (ref. MT0001 01). Lave el filtro de espuma gris, escúrralo y déjelo secar al menos 12 h. A continuación, vuelva a colocar el cajetín en su sitio.
• El selector de potencia de aspiración variable está en la posición mínima: incremente la potencia mediante el selector electrónico de potencia de aspiración variable (excepto si está limpiando telas delicadas).
• El variador mecánico de potencia del tubo está abierto: ciérrelo.
• SI EL INDICADOR DE LLENADO DE LA BOLSA ESTÁ ROJO
• La bolsa está llena: coloque una bolsa nueva.
• SI LA BOQUILLA ES DIFÍCIL DE COLOCAR
• Abra el regulador de aspiración del mango o reduzca la potencia.
• SI EL CABLE DE ALIMENTACIÓN NO SE RECOGE COMPLETAMENTE
• El cable se introduce lentamente en su compartimiento: tire un poco del cable hacia fuera y vuelva a pulsar el recogecables automático.

Si el problema persiste, contacte con un servicio autorizado Moulinex.

Consulte la lista de servicios autorizados o contacte con el servicio de atención al cliente de Moulinex (ver las direcciones en la última página).

GARANTÍA

• En caso de uso inadecuado o no conforme con el modo de empleo, la marca declina toda responsabilidad y se cancela la garantía.
• Lea detenidamente las instrucciones que acompañan al aparato antes de utilizar por primera vez este electrodoméstico: Moulinex queda exenta de cualquier responsabilidad que pueda derivarse de utilizar este producto sin cumplir dichas instrucciones.

ACCESORIOS* ASPIRAR PUNTOS	COLOCACÁON DE LOS ACCESORIOS	DE VENTA
Boquilla parquet	Para parquey y sueños lisos.	Cologne el cepillo parquey en el extremode tubo.	Servicio Técnico Autorizo (ver la lista adjunta de las direcciones)
Mini turbocepillo	Para limpiar en profundida d los tejidos de mobiliario.	Cologne el mini turbocepillo en el extremode tubo.	Servicio Técnico Autorizo (ver la lista adjunta de las direcciones)
Turbocepillo	Para recoger hilos oPelos de animales incrustados en lastapicuerías o lasmoquetas.	Encaje el turbocepillo en el extremode tubo.	Servicio Técnico Autorizo (ver la lista adjunta de las direcciones)

MEDIO AMBIENTE

• De acuerdo con la reglamentación vigente, todo aparato que esté fuera de servicio debe quedar inutilizado definitivamente. Por ello, se ruega desenchufar y cortar el cable antes de tirar el aparato. Medio ambiente: Directiva 2002/95/CE

¡¡ Participe en la conservación del medio ambiente !!

Su electrodoméstico contiene materiales recuperables y/o reciclables. Entréguelo al final de su vida útil en un Centro de Recogida Específico o en uno de nuestros Servicios Oficiales Post Venta donde será tratado de forma adecuada.
