SPJ1000AD - Sistema de sonido Skytec - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz activo de sonorización
Marca	Skytec
Modelo	SPJ1000AD
Material de la caja	Polipropileno
Protección del altavoz	Rejilla perforada pesada
Asas	Asas ergonómicas para el transporte
Puntos de fijación	Para montaje en pared o techo
Base	Para instalación en soporte o sistema de sonorización
Alimentación eléctrica	230 V~ / 50 Hz, protegida por fusible 16 A
Potencia	Hasta 1000 W pico (estimación)
Entradas de micrófono	1 o 2 según versión (conectores XLR/Jack)
Entrada de línea	Para reproductor CD, DVD, etc.
Salida de línea	Para paso a un segundo altavoz activo
Ajustes	Volumen micrófono, volumen línea, tono (graves/agudos) según versión
Uso	Solo interior, protegido de la humedad
Apilamiento	Hasta 60 kg de carga
Suspensión	Posible en soportes homologados
Limpieza	Con un paño seco; no usar líquidos
Reparaciones	Solo por un técnico cualificado
Garantía	No cubre daños por mal uso
Protección auditiva	Nivel de sonido elevado; usar protección auditiva
Reciclaje	No tirar a la basura doméstica; depositar en punto de recogida

Preguntas frecuentes - SPJ1000AD Skytec

¿Cómo conectar el altavoz SPJ1000AD?

Conecte el altavoz a una toma de corriente 230 V~ / 50 Hz protegida por un fusible de 16 A. Use solo el cable de alimentación suministrado. Antes de encender, baje completamente el volumen.

¿Qué hacer si el altavoz no emite sonido?

Verifique todas las conexiones de los cables (micrófono, línea, alimentación). Intente reemplazar los cables por otros nuevos en buen estado. Asegúrese de que el volumen no esté al mínimo y que los ajustes sean correctos.

¿Por qué el sonido es intermitente?

Un sonido intermitente suele deberse a una mala conexión: cable dañado, conector mal insertado o altavoz defectuoso. Verifique el estado de los cables y conectores.

¿Cómo reducir los zumbidos o ruidos de fondo?

Los ruidos constantes generalmente provienen del amplificador, la mesa de mezclas o una fuente defectuosa. Verifique la puesta a tierra de todo el sistema y use cables blindados.

¿Por qué los graves son débiles?

Una mala reproducción de los graves puede deberse a una inversión de polaridad: si dos altavoces están conectados en oposición, se anulan. Verifique que todos los altavoces estén cableados de la misma manera con cables idénticos.

¿Puedo apilar varios altavoces?

Sí, puede apilar los altavoces hasta una carga máxima de 60 kg. Asegúrese de colocar el altavoz sobre una superficie plana y estable.

¿Cómo limpiar el altavoz?

Limpie el altavoz con un paño seco. Nunca use líquidos, ya que la humedad reduce la vida útil del altavoz. Protéjalo de la humedad.

¿Puedo reparar el altavoz yo mismo?

No, nunca realice reparaciones usted mismo o invalidará la garantía. Todas las reparaciones deben ser realizadas por un técnico cualificado.

¿Qué hacer en caso de tormenta o no uso prolongado?

Desconecte el altavoz de la toma de corriente en caso de tormenta o si no lo usa durante un período prolongado.

¿Cómo eliminar el altavoz al final de su vida útil?

No tire el aparato a la basura doméstica. Llévelo a un punto de recogida para reciclaje. Gran parte de sus componentes son reciclables.

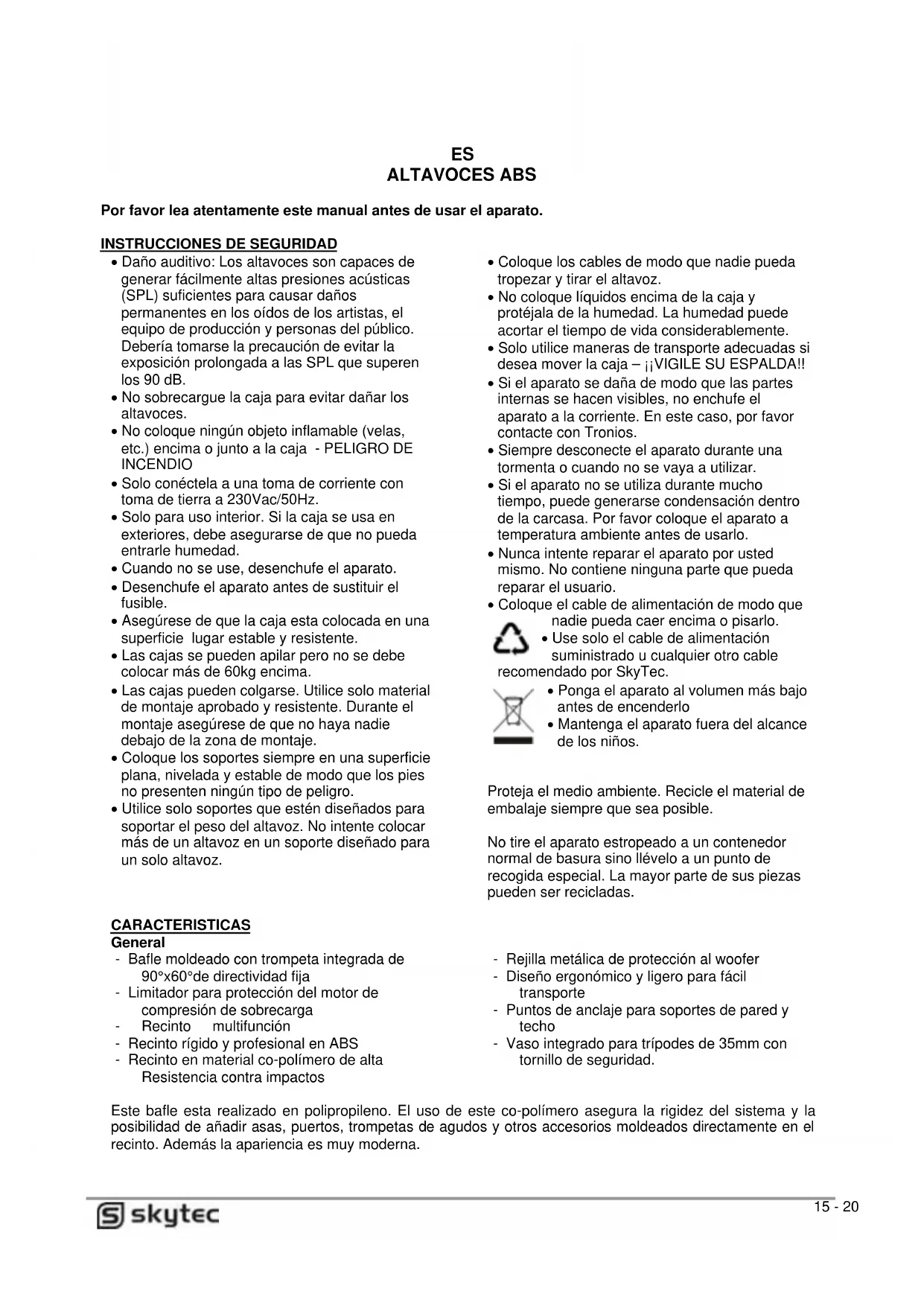

MANUAL DE USUARIO SPJ1000AD Skytec

INSTRUCCIONES DE SEGURIDAD

• Daño auditivo: Los altavoces son capaces de tener fácilmente altas presiones acústicas (SPL) suficientes para causar daños permanentes en los oíds de los artistas, el equipo de producción y personas del公社. Debería tomarse la precaución de estar la exposión prolongada a las SPL que superen los 90 dB.
• No sobrecargue la caja para evaporar dañar los altavoces.
• No coloque ningún objeto inflamable (velas, etc.) encima o jusqu'à la caja - PELIGRO DE INCENDIO
• Solo conectela a una toma de corrente con toma de tierra a 230Vac/50Hz.
• Solo para uso interior. Si la caja se usa en exteriores, deben asegurar de que no puedaentrarle humedad.
• Cuando no se use, desenchufe el aparato.
  Desenchufe el aparato antes de sustituir el fusible.
• Asegürese de que la caja esta colocada en una superficie lugar estable y resistente.
• Las cajas se PUden apilar pero no se debe colocar mas de 60kg encima.
• Las cajas peuvent colgarse. Utilice solo material de montaje aprobado y resistente. Durante el montaje asegúrese de que no haya nadie debajo de la zona de montaje.
• Coloque los soportes siempre en una superficie plana, nivelada y estable de modo que los pies no presenten ningún tipo de peligro.
• Utilice solo soportes que estén diseñados para soportar el peso del.altavoz.No intente colocar mas de un altavoz en un soporte Diseño para un solo altavoz.

CHARACTERISTICAS

General

• Bafle moldeado con trompeta integrada de 90^ × 60^ de directividad fija
• Limitador para proteccion del motor de compresion de sobrecarga
  Recinto multifunción
• Recinto rigido y profesional en ABS

• Recinto en material co-polímero de alta Resistencia contra impactos

• Coloque los cables de modo que nadie能把 tropezar y tirar el altovoz.

• No coloque liquidos encima de la caja y protejala de la humedad. La humedad pueda acortar el tiempo de vida considerablemente.
• Solo utilise maneras de transporte adecuadas si desea mover la caja - jVIGILE SU ESPALDA!!
• Si el aparato se daña de modo que las partes internas se hacen visibles, no enchufe el aparato a la corriente. En este caso, por favor contacte con Tronios.
• Siempre desconecte el aparato durante una tormenta o cuando no se vaya a utiliser.
• Si el aparato no se usa durante mucho tiempo, pueda generate condensation bajo el medio de la carcaja. Por favor colque el aparato a temperatura ambiente antes de usar.
• Nunca intente reparar el aparato por ustedismo. No contiene ninguna parte que pueda reparar el usuario.
• Coloque el cable de alimentacion de modo que nadie pueda caer encima o pisarlo.

• Use solo el cable de alimentación suministrado u cualquier otro cable endado por SkyTec.

• Ponga el aparato al volumen más bajo antes de encenderlo
• Mantenga el aparato fuera del alcance de los niños.

Proteja el medio ambiente. Recicle el material de embalaje siempre que sea possible.

No tire el aparatoestropeadoa un contenor normal de basura sino Ilevelo a un punto de recogida especial. La mayor parte de sus piezas coulden ser recicladas.

• Rejilla metalica de proteccion al woofer
• Diseño ergonómico y ligero para fácil transporte
• Puntos de anclaje para soportes de pared y techo
• Vaso integrado para tripodes de 35mm con tornillo de seguridad.

Este bafle esta realizado en polipropileno. El uso de este co-polimero asegura la rigidez del sistemas y la posibiliad de anadir asas, puertos, trompetas de agudos y otros accesorios moldeados directamente en el recinto. Además la apariencia es muy moderna.

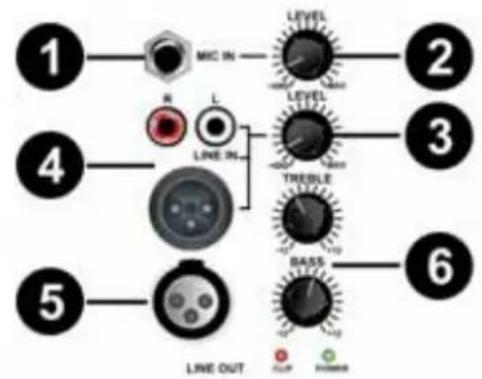

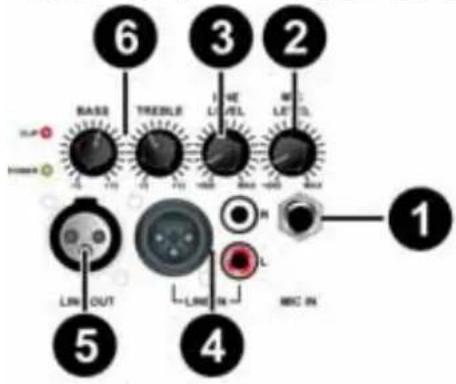

PANEL ENTRADAS

Version 20cm/8" Version 25cm/10":

1. Entrada micro
2. Volumen micro
3. Volumen linea
4. Conector para entrada linea ejemp. Mezclador, CD, etc.
5. Salida a una seguda caja o amplificador (nivel linea)
6. Control de tono de salute

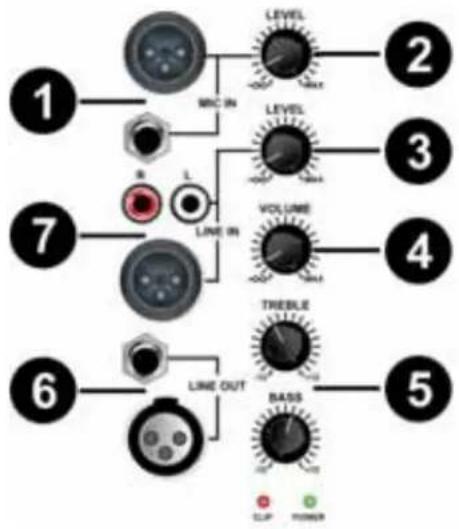

12" & 15" Version:

1. Entrada micro
2. Volumen micro
3. Volumen entrada linea
4. Volumen de salute
5. Control de tono de salute
6. Salida a una segunda caja o amplificador (nivel linea)
7. Entrada de linea para Fuentes de sonido ejemp. Mezclador, CD, etc.

SOLUTION DE PROBLEMAS

Un a de las manos de comprobar el problema, es sustituir el bafle bajo sospecha por除外 de comprobada fiabilidad. Si este nuevo bafle incurre en las mismas anomalías que el primo, use la información suiviente para diagnosticar el problema.

Possible causa Acción

No hayitters

Cables Compruebe todos los conectores

Sustituya los cables dudosos

Checkee las soldaduras

Inspeccione posibles roturas de cable

Inspeccione que la longitud del cable sea la correcta

Intermitencias

Conexión precaria Si la calidad de voz funciona a intermitencias, lo más probable es que uno de los cables presente problemas de soldadura o este cortado.

Ruido constant, zumbido o rumor

Problemas de senal

Cualquier ruido de fondo puede ser originado en la amplificacion, mezclador o procesador de senal. Comprueba las conexiones de masa del equipo y encadenelas en caso necessario. Compruebe el blindaje de masa.

Salida;pobre de graves

Polaridad inversa Cuando dos altavoces工作的aruna cera un de otro y la polaridad esta inversa,uno cancela la salida de graves del other. Compruebe la conexion de los cables par aver que la polaridad de los dos concuerda. Compruebe also nla polaridad de los cables de senal.

No intente reparar这些altavocesustedismo.EncasdoceualquieranomaliacontacteconelServicioTecnicoOficial autorizo para la soluccion del problema.Cualquierintentopor su partoe porcualquierserviciono autorizadode manipularelaparato,anularade forma inmediatla garantia del本身就是

SPECIFICATIONS :

Type:	SPJ800A	SPJ1000AD	SPJ1200A	SPJ1500A
Power Max 200W	400W	600W		800W
Power	100W		200W	300W
Freq. range 65Hz	-18kHz	55Hz - 18kHz	40Hz	-18kHz
SPL max. 115dB	120dB	122dB	126dB
Woofer Size	8" (200mm)		10" (250mm)	12" (300mm)
Impedance	4 Ohm
Horn Type	Piezo		High Compression Dynamic Driver
Dimensions	220 x 250 x 390mm		315 x 315 x 490mm	300 x 350 x 580mm
Weight	5.4kg		8.3kg	13.1kg
Supplied	Per Piece
Order Code	178.018		178.024	178.027
