LVF27AX - Lavavajillas FAGOR - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavavajillas
Marca	Fagor
Modelo	LVF27AX
Capacidad	14 cubiertos
Altura	845 mm
Ancho	598 mm
Profundidad	600 mm
Alimentación eléctrica	220-240 V ~ 50 Hz, 1700-2000 W
Presión de agua	0,04 - 1,0 MPa
Clase energética	A
Consumo anual de energía	237 kWh
Consumo anual de agua	2800 litros
Nivel sonoro	45 dB(A)
Programas de lavado	Auto, Intensivo, Normal, Eco, 60 min, Vidrio, Rápido
Funciones especiales	Media carga, Inicio diferido, Seguridad infantil, Zona dual
Ablandador de agua	Sí, ajustable (H1 a H6)
Tipo de instalación	Empotrable, integrable
Seguridad	Bloqueo infantil, conexión a tierra, protección contra fugas
Mantenimiento	Limpieza regular de filtros, brazos rociadores, juntas
Piezas de repuesto	Filtros, brazos rociadores, depósito de sal, dosificador de abrillantador

Preguntas frecuentes - LVF27AX FAGOR

¿Cómo ajustar el ablandador de agua en el lavavajillas Fagor LVF27AX?

Para ajustar el ablandador, encienda el aparato y dentro de los 60 segundos, presione el botón Inicio/Pausa durante al menos 5 segundos. Use el mismo botón para seleccionar el nivel de dureza (H1 a H6) correspondiente a su agua, luego espere 5 segundos para confirmar o presione nuevamente Inicio/Pausa.

¿Cómo llenar el depósito de sal regeneradora?

Retire la cesta inferior, desenrosque la tapa del depósito de sal. Use el embudo suministrado para verter aproximadamente 1,5 kg de sal especial para lavavajillas. Luego llene hasta el borde con agua. Vuelva a enroscar la tapa e inicie inmediatamente un ciclo de lavado corto para evitar la corrosión.

¿Qué hacer si el lavavajillas no arranca?

Verifique que el aparato esté encendido, la puerta bien cerrada, el cable de alimentación enchufado y el grifo de agua abierto. Si el fusible se fundió o el disyuntor se disparó, reemplácelo o reármelo. Asegúrese de que la presión del agua sea suficiente.

¿Cómo añadir abrillantador?

Abra el dosificador de abrillantador ubicado en la puerta, al lado del compartimento de detergente. Gire la tapa hacia la izquierda (open) y retírela. Vierta el líquido hasta que el indicador se vuelva completamente negro. Cierre la tapa alineándola con la flecha 'open' y girando. Limpie cualquier derrame.

¿Qué significa el código de error E1 en el lavavajillas Fagor LVF27AX?

El código E1 indica un tiempo de llenado anormalmente largo. Verifique que el grifo de entrada de agua esté abierto, que el suministro de agua no esté cortado y que la presión del agua sea suficiente (mínimo 0,04 MPa).

¿Cómo limpiar los filtros del lavavajillas?

Gire el filtro en sentido antihorario y retire todo el conjunto de filtración. Limpie los filtros con agua corriente usando un cepillo suave. Vuelva a montar siguiendo los pasos inversos. Se recomienda limpiar los filtros una vez por semana.

¿Puedo usar pastillas de detergente en este lavavajillas?

Sí, puede usar tabletas de detergente. Para una disolución óptima, elija preferiblemente un programa largo (por ejemplo, programa Normal o Intensivo). Los programas cortos pueden no disolver completamente la tableta.

¿Cómo activar la seguridad infantil?

Para bloquear los mandos (seguridad infantil), presione simultáneamente las dos teclas específicas (botones de programación u otros, según el panel de control). Un indicador confirma el bloqueo. Para desbloquear, repita la misma acción.

¿Cuál es el consumo de agua del programa Eco?

El programa Eco (ciclo estándar según EN 50242) consume aproximadamente 13 litros de agua y 0,83 kWh de electricidad durante 180 minutos. Está diseñado para vajilla normalmente sucia y ofrece la mejor eficiencia energética.

¿Qué hacer si aparece espuma en el interior?

Use únicamente detergente especial para lavavajillas. Si aparece espuma, abra la puerta para que se evapore, añada 4 a 5 litros de agua en el interior, cierre la puerta e inicie un programa cualquiera para vaciar. Repita si es necesario. Verifique también el nivel de abrillantador.

MANUAL DE USUARIO LVF27AX FAGOR

Barrio Garagarza, s/n.

20500 Mondragon

Gipuzkoa. Spain

Manual de instrucciones

LVF27A

LVF27AX

lavavajillas

14servicios
Programa automatico
Función Alt

Lea este manual

Estimado cliente,

Lea atentamente este manual antes de utilizes el lavavajillas, le ayudar a utiliser ymantener su electrodomestico adecuadamente. Conservelo para futuras consultas. Entreguelo a sus posibles propietarios futuros.

Este manual contiene informacion sobre seguidad,funcionamento,instalacion, resolution de problemas,etc.

Antes de llamar al servicei tecnico

El apartado de soluccion de problemas le ayudar a resolver algunos problemas comunes.
Si no pueda SOLUTIONAR los problemas, Solicite la ayud de技术和 profesionales

NOTA:

El fabricante, en una的政治a de descrollo yactualizacion continuos del producto,可以更好portar modificaciones sin previo aviso.

Elmanual de usuario pueede serobtenido del fabricante.

1)Informacion de seguidad. 1
2) 2guia rapiida de uso
3)Instrucciones de funciona.. 3

Panel de control. 3

Funciones del lavavajillas. 3

4)Antes de usar el aparato por primera vez....4

A. Descalcificado de agua....4
B.Carga de sal en el lavavajillas. 5
C. Llenado del dosificador de abrillantador....5
D. Funcion del detergente 6

5)Carga de las cestas del lavavajillas. 9

Recomendaciones antes y.afteres de cargar el lavavajillas Cestas. 9
Carga de la cesta superior. 10
Carga de la cesta inferior. 10
Cesta para los cubiertos. 10

6)Inicio de un programa de lavado. 11

Tabla de ciclos de lavado. 11
Encendido del aparato. 12
Cambio de programa 12
Al final del ciclo de lavado. 12

7)Limpieza y mantenimiento. 13

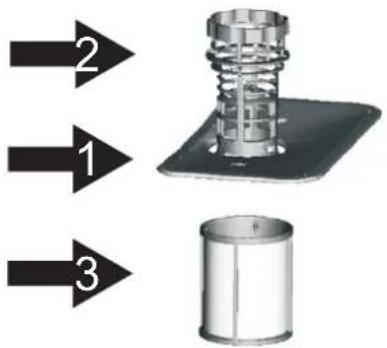

Sistema de filtrado. 13
Cuidados del lavavajillas. 14

8)Instrucciones de instalacion. 15

Instalacion del lavavajillas. 15
Conexión electrónica. 15
Conexión del agua. 16
Arranque del lavavajillas. 17

9)Resolución de problemas. 18

Antes del lamar al serviceo technique. 18
Códigos de error. 19
Especificationes. 20

1. INFORMACION DE SEGURIDAD IMPORTANTE

ATENCLON! Cuandoutiliceellavavajillas, siga las medidas de precaucionsiguientes:

• Este aparato está destinado al uso dométrico y otros usos similares, tales como:

• Areas de cocina en tiendas, oficinas y otros ambientes laborales;

-granjas;

• clientes en hoteles, moteles y otros ambientes de tipo residencial;

-ambientes tipo hostal.

■ Este aparato pueda ser utilisé por niños de edad superior a 8 años y por personas con capacities físicas, mentales o sensoriales reducidas o sin experiencia y conocimiento en el caso en el que hayan recibido supervisión o instrucciones relativas al uso del aparato en un modo seguro yentaenden los riesgos que entraía. Los niños no debenjugar con el aparato. La limpieza y mantenimiento del aparato noDebe ser llvada a cabo por niños sin supervisión. (Para EN60335-1)

• Este aparato no está disnéado por el uso de personas (incluidos niños) con capacities físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimiento, salvo que haya recibido supervisión o instrucciónreferente al uso del aparato por una persona responsable de su seguridad. (Para IEC60335-1)

• Este aparato es para uso interior únicamente y para uso dométrico. Para proteger contra el riesgo de shock electrico, no sumerja la unidad, cable o enchufe en agua y en otros liquidos.

■ Por favor desenchufe el aparato antes limpiar y proceder al mantenimiento del aparato. Utilice un trapo suave mojado en jabón neutro y después use un trapo seco para limparlo de nuevo.

El aparato debe estar connectado a tierra. En el caso de mal functionamento o ruptura la tierra reduce el riesgo de shock electrico
suministrando una vía de Resistencia a la corrente electrica. El aparato está equipado con un cableequipado con un conductor de tierra y un enchufe de tierra.
■ El enchufe debe estar enchufado a un enchufapropiado e instalado y con toma a tierra de acuerdo conlas normas locales.
La connexion erronea del equipamento conductor peut conllevar un reisgo de shock electric. Por favor, consulte con un electricitsa o el representante del serviceo en caso en el que tengas dudas respecto a la toma de tierra.
■ No modifique el enchufe original, en el caso en el que no quepa en el enchufe, instale uno con lapelluda de un electricistaequalificado.
■ No haga un mal uso, no se siente o no se ponga de pie en la puerta o bandeja el lavavajillas.
■ No arranque el lavavajillas salvo que los paneles de ciderre estén en su lugar apropriado.
En el caso de aperture de la puerta durante la operación, por favor abraDUCTosamente el lavavajillas, hay riesgo de salute del agua.
■ No Coloque objetos pesados o se suba en la puerta,msteadsé abierta.El aparato podría volcar.
Cuando vaya a cargar el lavavajillas:

1) Coloque las partes aflidas evitando dañar el sello de la puerta.;
2) Atencion: cuchillos ythers utensilios con+puntos aflidas deben ser colocados en la cesta con sus+puntas hacer abajo o en posicion horizontal.

• Compruebe que el detergente en polvo está Consumido afterwards de la finalización del ciclo de lavado.
  ■ No lavar productos de plastic, salvo que estén marcados para limpieza específica en lavavajillas. En el caso en el que no estén marcados como aptos para su limpieza, consulte con el fabricante.
  ■ Utilice únicamente detergente, abrillantador yDEMAs aditivos especialmente diseñados para lavavajillas.
  ■ No utilise jabón, jabón de lavadora o para lavado a mano en su lavavajillas.
• Los niños no deben usar el producto sin supervision.
  No deja la puerta abierta, podra tener riesgo de vuelco.
  ■ Si el cable está dañado, reemplacelo con recambios originals.
• Durante la instalación la toma a corriente no debe estar peligrosamente torcida o aplanada.
  ■ No fuerceni manipule los mandos.
  ■ El aparatoDebe connectarse a la red principal utilizing las mangueras originales. No reutilice calderas.
  ■ No cargue más servicios que los estipulados por el fabricante.
  La presión Tmaxima de entrada es 1MPa.
  La presión minima del agua es 0.04MPa

RECICLAJE

Rec到账 material del embalaje apropiadamente.
Todoos materiales del embalaje tienen que ser
reciclados.

Partes en plástico están marcadas según las abreviaturas de los siguientes estandares internzonales:

PE--- para polietileno.

PS--- para poliestireno.

POM --- polioximetileno.

PP--- polipropileno.

ABS--- Acrilonitrilo Butadieno Estireno.

ATENCLION!

El embalaje puede ser peligioso para los niños.
Por favor utilise centros de reciclaje legales.
■ Por favor, corte el cable y haga quecede sin uso la puerta.
El cartón está fabricado con materiales reciclados y deben ser reciclado como papel.
■ Al asegurar que el producto se reciclca correctamente, Usted pueda a prevenir potencias consecuencias negativas contra el medio ambiente y la salute que podrieran ser causa del mal uso de los residuos del producto.
- Para información detallada sobre el reciclaje de este producto, por favor, contacte con su�性idad local de reciclaje.
Por favor, nocede los deshechos del producto en instalaciones no clasificadas. El producto requires unaSeparatedacion y un tratamiento spécifique.

2.guía<rapida de uso
For detailed operating method read the corresponding content on the instruction manual.
Encienda el aparato	Pulse el botón ON/OFF para encender el aparato. Abra la puerta.

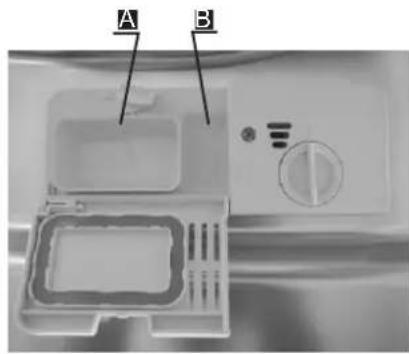

Llene el dosificador con detergente	Compartimento A Con cada ciclo de lavado. Compartimento B Sólo para programas con prelimado. (Siga el modo de empleo)

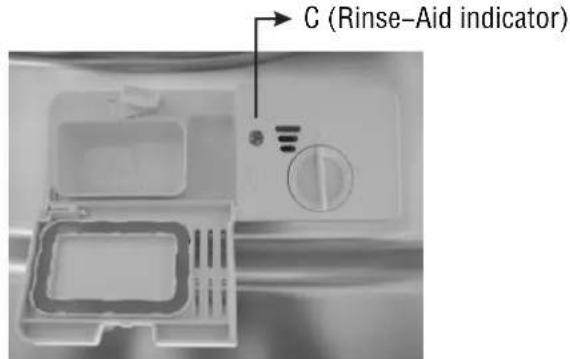

Compruebe el nivel del abrillantador	Indicador mecánico C Indicador electrico en el panel de control (si se incluye)
Compruebe el nivel de regenerationación de sal	(Sólo en los modelos con sistemas de descalcitractor de agua). Indicador electrico en el panel de control (si se incluye). Si no hay ningún piloto indicador de la sal en el panel de control (en algunos modelos), pueda calcular cuando débellear el descalcitractor con sal dependiendo del número de ciclos realizados por el lavavajillas.
Cargue las cestas	Elimine los restos importantes de comida. Ablande los residuos de comida requemada de las cazuelas, a continuación, carruele las cestas. Siga las instrucciones de carrue del lavavajillas.
Selección un programa	Cierre la puerta, pulse el botón Programa hasta que se ilumine el piloto indicador del programa selectionado (véase la sección titulada "Instruciones de configuracion").
Funcimiento del lavavajillas	Abra el grifo de agua y pulse el botón de Inicio/Pausa. El aparato comenzará a configurar pasados 10seguidos.
• Cambio del programa	1. Un ciclo activo sólo se suece carriers de iniciarse. De lo contrario, es possible que el detergente ya se haya dispensado y que el aparato haya vaciado el agua de lavado. En este caso deberá llunar de nuevo el dosificador de detergente. 2. Pulse el botón de Inicio/Pausa, pulse el botón de Programa durante más de 3seguidos, el aparatoalla mode de espera, yauede carriar elprograma.
• Añadir platos en el lavavajillas.	1. Abra un poco la puerta. 2. Cuando los brazos aspersores se detengan, pueda abrir la puerta Completely. 3. Ànada los platos olvidados. 4. Cierre la puerta, el lavavajillas se pondrá en marchasupones de 10seguidos.
• Cuando el aparato se apaga durante un ciclo de lavado.	Si el aparato está apagado durante un ciclo de lavado, cuando lo vuelve a encender, selección de nuevo el ciclo de lavado y utilize el lavavajillas de acuerdo con el estado de encendidido original.
Aparee el lavavajillas	Una vez terminado el ciclo, el zumbador del lavavajillas sonará 8 vezes y se detendra.Aparee laquinautilizando el botónON/OFF.
Cierre el grifo del agua, vacie las cestas.	Advertencia: espere unooshotos (15minutosapproximadamente)antes de vaciar el lavavajillas para evaporar manipular la vajilla y cubiertos porque aún están calientes y son más sensibles allos impactos.Tambiense Mejorael procesode secado. Vacele aparato, comenzando por la cesta

3. Instrucciones de funciona

IMPORTANTE

Para Obtener el mejor rendimiento del lavavajillas, lea Completely las

instrucciones de funcionaamente antes de utilizeso por primera vez.

Panel de control

1.Botón de ON/OFF: para encender y apagar la alimentación electrónica.
2. Tecla inicio retraso: pulsar la tecla para disminuir la hora del inicio del lavado
3. Tecla inicio retraso: pulsar la tecla para aumento la hora del inicio del lavado
4.Pantalla Display: para visualizar el tiempo restante y el estado (en funcionaimiento, tiempo de retardo, etc)

5.Botón de Programa: pulse el botón para selección ar programa deseado.
6. Botón Alt: función de lavado de zona dual, pulse el botón para escoger entre la cesta superior y la cesta inferiorly el indicator de respuesta.
7.Botón de Inicio/Pausa: para=iniciar o poder en pausa el programa de lavado cuando laquina funciona.

Atencion:

Funci de bloqueo para niños: pulsar simultaneamente las dos teclas para bloquear el programa.

Funciones del lavavajillas

Vista frontal

Vista posterior

1 Brazoaspersorsuperior
2 Canastillaparacubiertos
3 Cestasuperior

4 Tubería interna
5Cestainferior
6 Depositosal

7 Dispensador
8 Estanteparatasas
Brazosaspersores

10 Conjuntodefilters
11 Conectorparaeltubodeeentradadeagua
12 Mangueradedesagüe

4. Antes de utiliser el aparato por primera vez

Antes de utiliser el lavavajillas por primera vez:

A. Ajuste el descalcificador de agua
B. Añada 1,5 kg de sal para lavavajillas y, a continuación, llene el deposito de sal Completely con agua.
C. Llene el dosificador del abrillantador
D. Añada el detergente

A. Descalcificado de agua

El descalcificador de agua se deben ajustarmanualmente mediante el selector del dureza del agua.

El descalcificador de agua se ha diseñado para eliminar minerales y sales del agua que podrián afectar al funciona del aparato.

como más elevado sea el contenido de這些 minerales y sales, mayor es la dureza del agua.

El descalcificador debe regularse segun la dureza del agua de la zona. La compania suministradora de agua le peut informar sobre la dureza del agua de su zona.

Ajuste del consumo de sal

El lavavajillas está diseñado para que pueda ajustar la�性 de sal consumida de acuerdo con la dureza del agua realizada. El nivel de consumo se pueda mejor y personalizar.

1. Cierre la puerta, encienda el aparato.
2. Pulse el botón de Inicio/Pausa durante más de 5seguidos para selección ar modelo de ajuste del descalcificado antes de que pase 1 minuto desde que se encendió el aparato (los pilotos indicadores de sal y ablillantador) se encenderan periodically cuando se encontrar en el modelo de ajuste seleccionado);
3. Pulse el botón de Inicio/Pausa para selección ar el ajuste de acuerdo con la zona, los ajustes cambiarán según la secuencia suiviente: H1->H2->H3->H4->H5->H6;
4. Pulse el botón ON/OFF o no pulse ningún botón durante 5seguidos para finalizar la selección de ajustes.

DUREZA DEL AGUA				Posicion del selector	Consumo de sal (gramo/ciclo)
°dH	°fH	°Clarke	mmol/l
	0-90-5 0-0,94	0-6		H1	0
6-11	10-20	7-14	1,0-2,0	H2	9
12-17 2,1-3,0	21-30	15-21		H3	12
18-22 31-40 22-28 3,1-4,0				H4	20
23-34 4,1-6,0	41-60	29-42		H5	30
35-45 61-80 43-56 6,1-8,0				H6	60

Nota:1

1^ = 1,25^ = 1,78^ = 0,178mmol / l
^ DH: grados alemanes
^a fH:grados franceses
Clark: grados británicos

Nota:2

Ajuste de fabrica: H4 (EN 50242)

Póngase en contacto con la compañero suministradora de agua para Obtener información sobre la dureza de agua de su zona.

NOTA: Si su Modelo no dispone de descalcificado de agua, pueda saltarse este apartado.

DESCALCIFICADOR DE AGUA

La dureza del agua varía dependiendo de la zona. Si se utilizes agua dura en el lavavajillas, pueda aparecer manchas en los platos o utensilios.

El aparato está equipado con un descalcificado especial que utilizes un deposito de sal asignamente disnado para eliminar la cal y los minerales del agua.

B. Carga de sal en el lavavajillas

El deposito de sal se encuentra debajo de la cesta inferior y deben llenarse de lasuma forma:

Atencion!

■ Utilice unicamente sal especificamente para uso en lavavajillas. El resto de temas de sal no destinados especificamente para uso en lavavajillas, en especial la sal de mesa, danaran el descalcificador de agua. La garantia del fabricante no cubre los daños causados por el uso de sal inadeuda y el fabricante no se hace responsable de dichos daños. Llene con sal solo inmediamente antes de iniciaar un programa de lavado complete.

■ Asi se evitara que los restos de sal o de agua salute damados permanezcan en el interior de laquina durante un tiempo y Causeu corrosiones.

A Una vez extraída la cesta inferior, desenrosque y retire la tapa del deposito de sal.

Coloque el extremo del embudo (incluido) en el orificio e introduzca aproximamente 1,5kg de sal para lavavajillas.
Llene el deposito de sal Completely con agua. Es normal que del deposito de sal salga un poco de agua. 2
Despues de llenar el deposito, vuela a enroscar la tapa en sentido horario.
El piloto indicator de sal se apagará cuando se hayallenado el deposito de sal.
Inmediamente despues de llar el deposito de sal, debe inciar un programa de lavado (le sugerimos un programa coto). En caso contrario, el systema de filto, la bombu otras piezas importantes del lavavajillas podriang resultar danadas por el agua salada. Este tipo de problemas no quedan cubiertos por la garantia.

NOTA:

1. El deposito de sal se deben volver a llenar cuando se encienda el piloto indicador de sal.
   Dependiendo de como se disuelva la sal, el piloto indicador de sal pueda permanecer encendido awhile el deposito de sal esté lleno.
   Si el panel de control no dispone de piloto indicator de sal (en algunos modelos), pueda calcular cuando debe llenar de sal el descalcificado en función de los@clicos realizados por el lavavajillas.
2. Si se derrama sal, debe iniciair un programa de remojo o un programa rapiido para eliminar el excesso de sal.
3. Si fuera necessario vinciar laquina por motivos de traslado, reparacion u others, utilise una esponja absorbente o similar para absorber el agua del deposito de sal y enrosque bien la tapa. A continuacion, traslade o repare laquina. Tras el traslado o la reparacion de laquina, compruebe que todo está enorden y cargue el descalcificador con sal segun las
   instruetiones de "B. Cargar sal en el descalcificador". De lo contrario, podra causar graves daños en laquina, por exemple oxido, averías, etc.. Este tipo de problemas no queden cubiertos por la garantia

C. Llenado del dosificador de Abrillantador

Dosificador de abrillantador

El abrillantador se dispensa durante el aclarado final para evitar la formacion de��as gotas que pueda partir manchas en la vajilla. Internacional meoca la operacion de secado expulsando el agua de la vajilla. Este lavavajillas estadiseado para utilizeabrrlantadores liquidos. El dosificador de abrrlantador se encuentra bajo de la puerta junto al dosificador de detergente Para llunar el dosificador, abra la tapa y vierta el abrrlantador en el dosificador hasta que el indicator de nivel estedotalmente negro. La capazidad del deposito es de unos 110 ml.

Función del abrillantador

El abrillantador se anade automatically durante elultimate aclarado para garantizar un aclarado uniforme y un secado sin manchas.

Atencion

Utilice unicolemente abrrantadores de marca especiales para lavavajillas.No Ilene nucna el dosificador de aberrantador con otheros productos (por ej., productos para limiar el lavavajillas o detergente liquido). Podria daar el aparato.

Cuando rellenar el dosificador de Abrillantador

Si en el panel de control no hay ningún piloto indicator que avise de que falta abrillantador, se pueda evaluar la calidad necesaria según el color del indicator del nivel optico "C"situito+junto a la tapa. Cuando el deposto de abrillantador está lleno, el indicator está Completely negro. A medida que disminuye la calidad de

abrillantador, se reduce el tiempo del punto negro
No deje que la�性 deibrillantador descienda por debajo de 1/4.

Según disminuye lacantidad de abrillantador, el tameno del punto negro del indicator del nivel del abrillantador cambia, como se indica a continuación.

Lleno
3/4
1/2
1/4 - Se debe rellenar para eliminar las manchas Vacio

1 Para abrir el dosificador, gire la tapa hasta la posicjion de "abierto"siguiendo la direcction de la flecha (izquierda) y levante la tapa.
Vierta el abrillantador en el dosificador con cuidado para evaporar que rebose.
3 Vuelva aponer la tapa alineandola con la posicjion de "abierto" y girela siguiendo la direcction de la flecha (derecha).

A NOTA: Limpie el ablillantador derramado durante la operation de llenado con un paño absorbente evitando que se forme un excesso de espuma en elsignificantlavado. Recuerde volver a colocar la tapa antes de cerrar la puerta del lavavajillas.

Ajuste del dosificador de Abrillantador

El dosificador de abrillantador tiene seis o quatre ajustes. Empiece siempre con el dosificador ajustado en "4". Si quedan manchas y la operation de secado no es satisfactoria,;aumente lacantidad de abrillantador quitando la tapa del dosificador y girando el selector hasta "5". Si la vajilla suey sin secarse adecuadamente o presente manchas,ajuste el selector alARRYiente nivel más alto hasta que los platosdeer ne de Presentedmar cortas. La posición recomendada es "4" (el valor de fabrica es "4").

NOTA:

Aumente la dosis si quedan gotas de agua o manchas de cal en los platos tras el lavado. Reduzcala si hay manchas blancas y pegajosas en la vajilla o una capa azulada en la cristalería o las hojas de los cuchillos.

D.Function del detergente

Los deterentes con compuestos químicos son necessarios para eliminar la sociedad de los platos y expulsion del lavavajillas.

La mayoria de los detergentes de calidad commercial son adecuados.

ADVERTENCIA!

Uso adecuado del detergente

Utilice solo detergentes especials para lavavajillas. Guarde el detergente en un lugar fresco y seco. Noonga el detergente en polvo en el dosificador hasta que este a punto de lavar los platos.

Detergentes

Existen tres tipos de detergentes.

1. Con fosfato y cloro.
2. Con fosfato y sin cloro.
3. Sin fosfato ni cloro.

En general, los nuevos detergentes en polvo no contienen fosfato. No tienen la función de descalcificador de agua del fosfato. En este caso, se recomienda llenar el deposito de sal también la dureza del agua sea solo de 6^ . Si se utilizes detergentes sin fosfatos con agua dura pueda aparecer manchas blancas en la vajilla y la cristalería. En este caso añada más detergente para encontrar mejoras resultados. Los detergentes sin cloro apenas blanquean. Las manchas resistentes y de color quizás no se eliminen Completely. En este caso debeleeigir un programa con la temperatura más alta.

Detergente concentrado

Según su composión química, los detergentes para lavavajillas se pueda dividir en dos típos BASICOS:

■ detergentes convenciones alcalinos con componentes causticos
■ detergentes concentrados poco alcalinos con encimas naturales

Detergente en pastillas

Las pastillas de detergente de differentes marcas se disuelven a velocidades distinctas. Por este motivo, lasunas pastillas de detergente no peuvent disolverse ni desarrollar todo su potencial limpiador en los programas cortos. Asi puis, cuando se lava con detergente en pastilla deben utiliser programs largos para garantizar que se eliminen por complete lo restos de detergente.

Dosificador de detergente

El dosificador se debe llarar ante de inicir cada ciclo de lavado de acuerdo con las instrucciones que se indican en la tabla de los ciclos de lavado. Este lavavajillas utilize menos detergente y ablirantador que los lavavajillas convenciones. Por lo general, para una carga de lavado normal solo se necesita una cuccharada de detergente. En el caso de una carga mas suecia se necesitara mas detergente. Añada siempre el detergente inmediamente antes deponer en marcha el lavavajillas; de lo contrario se humedeceria y no se disolveré adecuadamente.

Cantidad de detergente

NOTA:

Si la tapsa está cerrada: presione el boton de liberacion. La tapsa se abre.
Añada siempre el detergente solo antes de iniciaar el ciclo de lavado.
■ Utilice unicamente detergentes de marca especialas para lavavajillas

ATENCLON! El detergente es corrosive. Mantenga a los niños alejados del detergente.

Anadir el detergente

Llene el dosificador con detergente.
Lamarca indica los niveles de dosificacion, tal y como muestra laImagen de la derecha:

A Compartimento para el detergente del ciclo de lavado principal.
B Compartimento para el detergente del ciclo de prelimvado.

Tenga en cuenta las recomendaciones de dosis y almacenimiento indicadas en el envase del detergente.

Cierre la tapa y presione hasta que quede bloqueada.

Si los platos estan muy sucios, aada othera dosis de detergente en la cubeta de prelimado. Este detergente actuará durante la fase de prelimado.

NOTA:

Encontrarás más información sobre lacantidad de detergente para cada programa enlaúima págrina.
No olvide que pueda haber diferencias dependiendo del grado de sociedad y de la dureza del agua.
Tenga en cuenta las recomendaciones del fabricante indicadas en el envase del detergente.

5. Carga de las cestas del lavavajillas

Recomendación

■ Considere la posibidad de comprar utensilios identificados como adecuados para lavavajillas.
- Utilice un detergente suave especial para este tipo de utensilios. Si es necessario Solicite más informacion a los fabricantes de detergente.
En algunos casos deben selectionar un programa de bajo temperatura.
Para prevenir daños, no extraiga la cristalería y los cubiertos del lavavajillas inmediamente una vez finalizzato el programa.

Para lavar en el lavavajillas la?sigaune cuberteria/vajilla

NoADECUADOS

Cubiertos con mango de madera, de asta o de nácar.
Utensilios de plástico que no sean resistentes al calor.
Cubiertos antiquos con partes encoladas que no resistan temperatas altas.
Cubiertos o platos encolados.
■ Utensildos de esta o cobre.
Cristalería continua
Utensilios de acero oxidables.
Fuentes de madera.
Utensilios de fibras sintéticas.

Adecuados con limitaciones

• Algunos típos de cristal能把perder el brillo.
  trasnumeroslavados.
  Las partes de plata y aluminio Tienden a decolorarse durante el lavado.
  ■ Los dibujos barnizados peuvent perdier el color si se lavan frecmente aquina.

Atencion antes o.after de cargar las cestas del lavavajillas

(Para Obtener el máximo rendimiento del lavavajillas, siga estas instrucciones de carga.

Las functions y el aspecto de las bandejas y las cestas para los cubiertos能把 variar según el Modelo.)

Elimine los restos de alimentos. Ponga en remojo los restos de comida在哪？No es必需ario enjuagar los platos en agua coriente.

Organ de colocacion en el lavavajillas:

1. Los vasos, tazas, ollas y cazuelas, etc., se colocan Boca abajo.
2. Los recipientes curvos o con huecos se colocarán inclinados para que pueda correr el agua.
3. Los utensilios se colocarán de forma que no pueda volcarse.
4. Los utensilios deben colocarse de forma que no impidan la rotacion de los brazos aspersores durante el lavado.

NOTA:

Los objetos muy pequeños no se lavarán en el lavavajillas bajo que pueda caer fácilmente de las bandejas.

■ Disponga los recipientes concavos, como tazas, vasos, ollas, etc. boca abajo para que el agua no se estanque en el fondo del recipiente.
■ Los platos y los cubiertos no deben colocarse uno dentro de otros ni taparse entre sí.
Para evacitar que los vasos se rompan, no deben estar en contacto.
Ponga los utensilios grandes que son más dificiles de limpar en la cesta inferior.
La cesta superior se ha diseñado para la vajilla más delicada, como vasos y tazas.
■ Los cuchillos de hoja larga colocados con las puntas hacía arriban poderarresultar peligrosos.
Los cubiertos largos y afilados como los cuchillos paraURTar carne se deben colocar horizontalmente en la cesta superior.
■ No sobrecargue el lavavajillas. Es importante para Obtener buenos resultados yooting un Consumoreasonable de energia.

Vaciar el lavavajillas

Vacie en primer lugar la cesta inferior y bajo la cesta superior para evaporar que el agua de la cesta superior gotee sobre los platos de la cesta inferior.

Método de energia de vajilla estandar

Carga de la cesta superior

La cesta superior se ha dibnado para la vajilla mas delicada, como vasos, tazas y platitos, bandejas, cuencosPEGUEs y cazuelas bajo hondas (si no estan demasiado susicas).
Disponga la vajilla y los utensilios de cocina de manera que no se muevan por el efecto de los chorros de agua.

Carga de la cesta inferior

Le recomendamos quecoloque los articulos grandes y dificiles del limpiar en la cesta inferior: ollas, cazuelas, tapas, fuentes y cuencos, tal y como se muestra en la imagen.), Es preferible colocar las fuentes y las tapaderas a los lados de las bandejas para evaporar que bloqueean la rotacion del brazo aspersor superior.

DENTRO

Recuerde:

Las ollas, fuentes, etc. se deben colocar siempre Boca abajo.
Las ollas hondas se deben colocar inclinadas para permitir que salga el agua.
La cesta inferior cuenta con hileras de varillas abatibles para cargar mas ollas y cazuelas o mas grandes.

En caso necessario, el compartmento superior puede ajustarse en alta con el fin de create mas espacio para utensilios más grandes colocados en el compartmento superior o inferior. El compartmento superior pueda ajustarse en alta introduciendo sus ruedas en los carriles deDistinctas alturas.Los utensilios largos como los cubiertos de service,los cubiertos de ensalada o los cuchillos grandes de cucina deben colocarse en el estante de modo que no bloqueen la rotación de los brazos vaporizadores.

Poner el cesto en la posicion superior

Poner la empunadura en el cesto inferior
Ajustar la empunadura

Plegado de los estantes para tazas

Para colocar mejor lasOLLAs y cazuelas las varillas se pueeden abatir tal y como muestra la imagen de la derecha.

Varillas abatibles de la cesta inferior

Para colocar mejor las ollas y cazuelas las varillas seedium abatir tal y como muestra la imagen de la derecha.

Cesta para los cubiertos

Los cubiertos se deben colocar en la cesta correspondiente con los mangos hacía bajo. Si la bandeja tiene compartmentos laterales, las cucchas deben colocarse porSeparated en las ranuras apropiadas; los utensilios especialmente largos se colocaran en posicion horizontal en la parte frontal de la cesta superior, tal y como muestra

laImagen.

ATENCLION

• Nocede que ningún objeto se deposite en el fondo.
  Siempre coloque los aparatos cortantes con el filo

hacia abajo.

Para su seguridad personal y una calidad de limpieza maxima, colque los cubiertos en la cesta correspondiente y compruebe que:

No queden encajados uno dentro de otro.
Los cubiertos se colocan con los mangos hacía abajo.
■ Los cuchillos yotiros utensilios potencialmente peligrososdeferan

colocarse con la punta hacía abajo.

6. Inicio de un programa de lavado

Tabla de ciclos de lavado

NOTA: ( ) Significa: se debe anadir abrillantador en el dosificador de abrillantador

Programa	Información de selección del ciclo	Descripción del ciclo	Detergente prel./pral	Tiempo de funciona bajo (min.)	Energía (Kwh)	Agua (I)	Abrillantador
Auto	Detectión automatística de lavado: vajilla poco SACUA, normal o muy SACUA con o sin alimentos incrustados.	Prelavado (45 °C) Lavado automatístico (45-55 °C) Aclarado Aclarado (62 °C) Secado	5/30g	120-180	0,9-1,3	8,4-12,7	★
Intensivo	Para vajilla muy SACUA, y ullas, cazos, platos, etc. sucios con restos secs.	Prelavado (50 °C) Lavado (65 °C) Aclarado Aclarado (55 °C) Secado	5/30g	165	1,3	17	★
Normal	Para carrgas con una sueidad normal, como ullas, fuentes, vasos y cazos ligeramente sucios.	Prelavado (45 °C) Lavado (55 °C) Aclarado Aclarado (65 °C) Secado	5/30g	180	1,2	13	★
Eco (*EN 5 0242)	Programa estándar, este programa es adecuado para limpiar vajilla en conditiones normales de sueidad y es el programa más eficiente en función del consumo combinado de energia y agua para este tipo de vajilla.	Prelavado Lavado (50 °C) Aclarado (60 °C) Secado	5/30g	180	0,83	10	★
1 hora 60 min	Para carrgas poco SACIAS que no requieran uno's resultados de secado excelentes.	Prelavado (50 °C) Lavado (60 °C) Aclarado (60 °C) Secado	5/30g	60	1,05	10	★
Vasos	Para vajilla y vasos poco SACIOS.	Prelavado Lavado (40 °C) Aclarado Aclarado (60 °C) Secado	5/30g	115	0,82	13	★
Rápido	Un ciclo de lavado más corto para carrgas poco SACIAS y un lavado rápido.	Lavado (4 5C) Aclarado Aclarado (45 °C)	20g	40	0,6	11

NOTE:

*EN 50242: Este programa es un ciclo de prueba. Informacion para la prueba de compatibilidad de acuerdo con la norma EN 50242:

Capacidad: 1 4ervicios
Posicion de la cesta superior: ruedas superiores en railes
Ajuste del abrillantador: 6
PI:0,49W;PO:0,45W.

Encendidodelaparato

Inicio de un ciclo de lavado

Extraiga la cesta inferior y la cesta superior, cargue los platos y empujé las cestas hacía bajo. Se recomienda cargar la cesta inferior en primer lugar (consulte el apartado titulado "Carga del lavavajillas").

2 Anada el detergente (consulte el apartado "Sal, detergente y abrillantador").

Enchufe el cable de alimentacion. La fuente de alimentacion es 220-240 Vca/50 Hz, la asignacion de la toma es 10 A 250 Vca. Asegürese de que la presion del agua está al máximo.

4 Cierre la puerta y pulse el botón ON/OFF, el piloto indicator se enciende.

5 Pulse el botón de Programa, el programa de lavado Cambiará de la",[si?] forma:

Automática->Intensivo->Normal->ECO->1 Hora ->Vasos->Rápido;

Cuando se seleccióna un programa, el piloto indicador se enciende. Pulse el boton de Inicio/Pausa, el lavavajillas se pondra en marcha

Cambio de programa

Atencion:

1 Un ciclo activo solo se puedaCambiar siaca de iniciarse.De lo contrario,
es possible que el detergente ya se haya dispensado y que el aparato haya vaciado el agua de lavado. En este caso deberá llenar de nuevo el dosificador de detergente (vease el apartado titulado "carga de detergente").
2 Abra la puerta, laquina de detendra, pulse el boton de programa mas de 3 segundos, ya puedaCambiar el programa (vease el apartado titulado "Inicio de un ciclo de lavado").

NOTA:

Si abre la puerta durante un ciclo de lavado, laquina se detendra. La pantalla LED " de parpadear y se emitir un pitido cada minuto hasta que cierre la puerta. Una vez cerrada la puerta, laquina seguirá funciona bajo de 10segundos.

Añadir un Plato

Se peut añadir un Plato antes de que se abra el dosificador del detergente.

1 Pulse el botón de Inicio/Pausa para detener el lavado.
2 Abra un poco la puerta.
3 Cuando los brazos aspersores se detengan, sueleAbrir la puerta completeness.

1. Añada los platos olvidados.
   5 Cierre la puerta.
   6 Pulse el botón de Inicio/Pausa, el lavavajillas se pondrá en marcha afterwards de 10segundos.

Una vez terminado el ciclo, el zumbador del lavavajillas sonará durante 8 segundos y se detendra. Apague el aparato mediante el botón de ON/OFF, ciderre el suministro de agua y abra la puerta del lavavajillas. Espere uno horas antes de vaciar el lavavajillas para evaporar Manipular la vajilla y cubiertos porque aun está calientes y son más sensibles a los impactos. también se secará mejor si espera.

Apagar el lavavajillas

El piloto indicator del programa está encendido pero no parpadea, significa que el programa ha finalizzato.

1. Apague el lavavajillas pulsando el botón de ON/OFF.
2. Cierre el grifo del agua.

Abra la puerta con cuidado.

Los platos calientes son sensibles a los impactos. Deje enfiar los platos uno 15 Minutes antes de sacarlos del aparato.

Abra la puerta del lavavajillas, déjelaenta y espere unos minutos ante de sacar los platos. De esta manera se

enfrán los platos y se的最佳 el proceso de secado.

Vacé el lavavajillas

Es normal que haya humedad en el interior del lavavajillas.

Vacie en primer lugar la cesta inferior y bajo la cesta superior. Asi evitará que al agua de la cesta superior gotee sobre los platos de la cesta inferior.

A ATENCLON! Es peligrosso abrir la puerta en el proceso de limpieza, existe riesgo de escalarse.

7.Limpieza y mantenimiento

Sistema de filtrado

El filtro evita que los restos importantes de comida yotiros objetos可以更好ar en la bomba. Los residuos coulden tapar el filtro. En este caso, deben retirarlos.

El sistemas de filtros consta de un filtro grueso, un filtro plano semicircular (rejilla de filtró) y un microfiltró (filtró bajo).

Rejilla de filtro 1

Unchorro especial del brazo aspersor inferior pulveriza las particulas de alimentos y de sociedad atrapadas por el bajo y las arrastra hacia el desague.

Filtro grueso 2

Este filtro atrapa restos más grandes, como trozos de hues o de cristal que podrián Obturar el desagüe. Para eliminarlos, gire suavamente la rosca situada en la parte superior del filtro y extráigalo.

Filtro fino 3

Este filtro retiene residuos de sociedad y de comida en el sumidero e impide que vuelvan a depositarse sobre los platos durante el ciclo de lavado.

Sistema de filtros

El filtro elimina eficazmente las particulas de comida del agua de lavado impidiendo que vuelván a circular durante el ciclo. Para encontrar los最好的 resultados se debe limiar el sistema de filtros regularamente. Por este motivo, se recomienda quitar las particulas grandes de alimentos atrapadas por los filtros antes de cada ciclo de lavado enjuagando el filtro semicircular y elconjunto de filtrogrueso yfiltrfo nico con agua corriente. Para extraer el Conjunto de filtrgo grueso y filtrfo fino, tire de la asa del conjunto de filtros hacia arriba.

ADVERTENCIA

El lavavajillas no debeutilize sins los filtros.
- Una sustitución Incorrecta del filtró可以把 reducir el rendimiento del aparato y darar platos y utensilios.

Paso 1: gire el filtro en sentido contrario a las agujas del reloj,

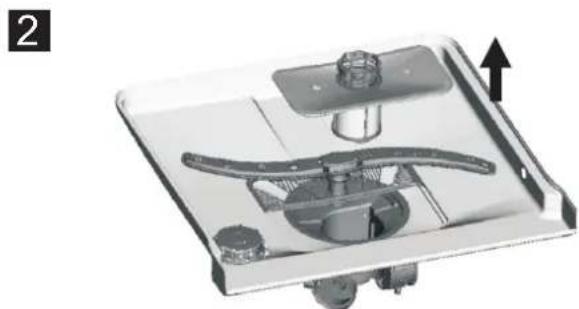

Paso 2: extraiga tirando hacía arriba elconjunto deelterros.

NOTA: Si sigue these 2 pasos, del 1 al 2, extraera el Sistema de filtros.

Si sigue these 2 pasos en el order inverso, del 2 al 1, volverá a instalar el Sistema de filtros.

Observaciones:

• Compruebe el estado de los filtros afterwards de utiliser el lavavajillas.
• Si desenrosca el filtro grueso puede extraer elconjunto de filtros. Retire los restos de comida y enquague los filtros con agua corriente

NOTA: Debe limpiar el sistemas de filtros una vez por semana.

Limpieza del filtró

Para limpiar el filtro grueso y sino utilise un cepillo de limpieza. Vuelva a montar las piezas de los filtros tal y como muestran las imagenes

de la ultima págin y colque el conjunto entero en el lavavajillas, situandolo en su cavid y presionando hacía abajo.

ADVERTENCIA

No golpee los filtros cuando proceda a su limpieza. Podrian deformarse y su lavavajillas perderia eficacia.

Cuidados del lavavajillas

Para limpiar el panel de control suey aplicar un pano ligeramente huedecido. Desques de limpiarlo sequelo bien. Para limpiar el exterior utilise una buena cera para pulir electrodomesticos.

No utilise nunca objetos puntiagudos, estropajos ni limpiadores abrasivos en ninguna parte del lavavajillas.

Limpieza de la puerta

Para limpiar el borde de la puerta, utilise únicamente un paño suave humedecido con agua tibia. Evite que penete agua en el cierre de la puerta y en los componentes, electricos, no utilise pulverizadores de limpieza de ningún tipo.

ADVERTENCIA

■ No utilise pulverizadores para limiar el panel de la puerta:puesto que podra darar el cierre y los componentes electricos.
■ No se recomienda usar productos abrasivos ni servilletas de papel porqueSEO, y el peñado para la superficie de acero inoxidable ydeojar marcas.

Protección contra la congelación

Adopte las siguientes medidas de proteccion contra la congelacion en invierno. Despues de cada ciclo de lavado, siga las siguientes indicaciones:

1. Corte la alimentacion eletrica del lavavajillas.
2. Cierre el suministro de agua y desconecte el tubo de entrada de agua de la valvula.
3. Vace el agua del tubo de entrada del agua y la valvula (utilice un recipiente para recoger el agua).
4. Vuelva a conectar el tubo de entrada del agua y la valvula del agua.
5. Extraiga el filtro de la pared inferior del tambor y utilise una esponja para secar el agua del sumidero.

NOTA: Si el lavavajillas no funciona bajo al hielo,pongase en contacto con un先进技术.

Limpieza de los brazos aspersores

Es necessario limpiar regularmente los brazos aspersores,puesto que los productos químicos del agua dura podrián obstruirllos y dañar los engranajes.

Para extraer el brazo aspersor superior, sujete la tuerca y greflo en sentido horario para extraerlo.

Para extraer el brazo aspersor inferior, tire de el hacia arriba.

Lave los brazos con agua jabonosa tibia y utilise un cepillo suave para limpiar los orificios. Aclarenos bien y vuelva a colocarlos.

Mantenimiento del lavavajillas

• Después de cada lavado

Después de cada lavado, cierra el suministro de agua del aparato ycede la puerta un poco进去abierta para que no se cree humedad ni se acumulen olores en el interior.

Desenchufe

Antes de realizar tareas de limpieza o mantenimiento, debe desenchufar el cable de alimentacion.

No utilise disolventes ni produits de limpieza abrasivos

Para limpiar el exterior y las partes de goma del lavavajillas, no utilise disolventes o produits de limpieza abrasivos.

Utilice unicamente un paño humedecido con agua tibia jabonosa.

Para eliminar las manchas de la superficie interior, utilise un paño humedecido con un poco de vinagre disuelto en agua o un producto de limpieza especial para lavavajillas.

Si no lo utilizes durante un periodo de tiempo重大项目.

Se recomienda realizar un programa de lavado con el lavavajillas vacio, desenchufar el cable de alimentacion, cerrar el suministro de agua yJKLM la puerta entreabierta. Asi protegera los cierras herméticos e impedirá la formacion de malos olores en el interior del bajo.

Traslado del aparato

Si debe trasladar el aparato, mantengalo en posicion vertical. Si es absolutamente imprescindible,能把 tumbarlo ydeerlo sobre la parte posterior.

Cierres herméticos

Uno de los factores que influyen en la formación de malos olores en el lavavajillas son los restos de alimentos atrapados en los cierrés herméticos.

Para evitarlo, limpielos regularmente con una esponja humeda.

8.Instrucciones de instalacion

Colocacion del lavavajillas

Coloque el aparato en la ubicacion deseada. La parte posterior se debe situar contra la pared posterior y los laterales a lo长大o de los muebles o paredes adyacentes. El lavavajillas está equipado con mangueras de suministro y desague del agua que se pueda colocar a la derecha o la izquierda para facilitar la instalacion.

Nivelado del aparato

Una vez colocado el aparato en su posicion, deben技术水平ar; la alta del lavavajillas se pueda variar con los tornillos de ajuste de las patas. En ningun caso incline el aparato más de 2^ .

Acerca de la conexión electrica

ATENCLION

Para su seguridad no utilizes cables de extension o adapatadores para este aparato.
- Bajo ninguna circunstancia no corte o quite la connexion a tierra del cable.

Requisitos electricos

Consulte la etiqueta de espécificaciones electricas para poder el voltaje del aparato y conecte el lavavajillas a una toma electrica apropiada. Utilice el fusible necesario de 10 amperios, un fusible de retardo o disyuntor recommendado y proportionscione un circuito separado solo para este aparato.

A Antes de utiliser el aparato, compruebe que está connectado a una toma de tierra.

Conexión electrica

Asegúrese de que el voltaje y la Frequencia de corriente corresponden con la información que aparece en la plaza de caracteristicas del aparato. Introduzca el enchufe exclusivamente en una toma de corriente que está correctamente connectada a tierra. Si la toma de corriente en la que se debe conectar el aparato no es apropiada para el enchufe, sustituya la toma en vez de utilizar adaptadores o similares, que podrian provocar sobrecalentamientos y quemaduras.

Conexión de la toma de agua

Cómo conectar el dispositivo de seguridad

El lavavajillas debe de estar connectada a la toma de agua usingo los tubos y conexiones suministrados con el aparato, no reutilice mangueras antiguas. La presion del agua debe estar entre 0,04MPa y 1MPa. Si la presion es menor de la recomendada, por favor consulte al Servicio Tecnico de Teka

1 Saque las mangueras de conexión, colocadas en la parte trasera del lavavajillas.
2 Apriete las tuercas del dispositivo de seguidad al grifo, con rosca de 3 / 4 pulgadas.
3 Abra el grifo totalmente antes de operar con el lavavajillas.

Sobre el dispositivo de Seguidad

El dispositivo de seguidad Aqua-Stop esta formado por un doble muro interior. El systema de seguidad bloquea la entrada de agua en el caso de detectar una fuga en la toma de agua al inundarse el espacio entre dichos muros.

iATENCION!

Un t rct a un trurado p cexpolar si se instala en la msta tuberia de desague que el lavavajillas. Si su fregadero Tiene trurador, se recomienda utilizea otra tuberia distinta

Conexión de la manguera de desagüe

Inserte la manguera de desague en un tubo de drenaje de un diametro minimo de 4 cm o déjela desaguar en el fregadero con cuidado de que no quede doblada ni retorcida. La parte superior de la manguera no debe estar a mas de 100 cm.

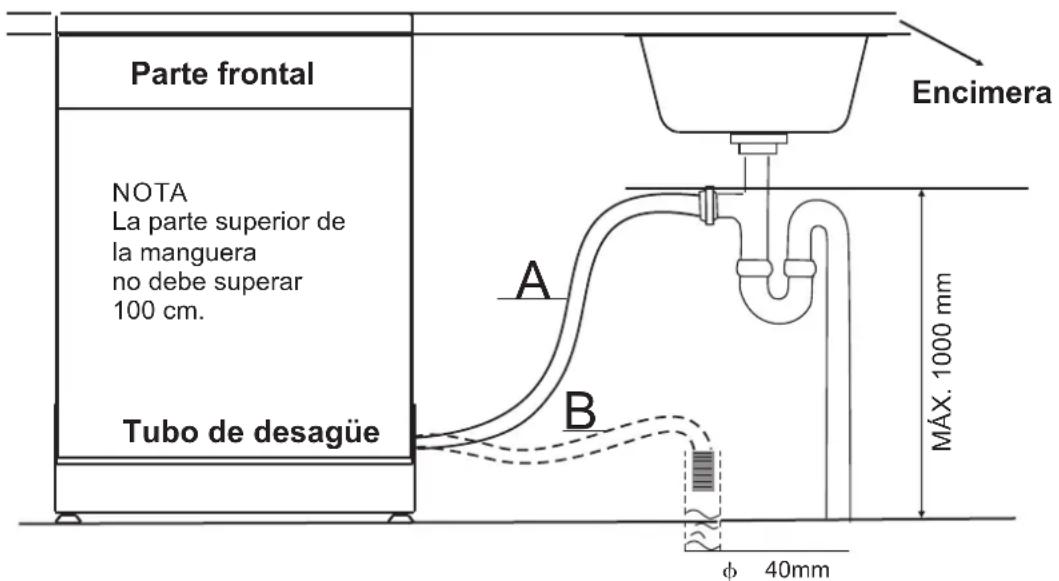

A CUELGUE LA MANGUERA DE DESAGUE SEGUN SE INDICA EN A o B

Cómo drenar el excesso de agua de las mangueras

Si el fregadero está a más de 1 metro de alta respecto al suelo, el exceso de agua no se pueda desaguar directamente en el fregadero. Esnecessarydrenar el exceso de agua de las mangueras en un cubo o un recipiente adecuado independiente y más bajo que el fregadero.

Salida del agua

Conecte la manguera de desague. La manguera de desague debe estar bien conectada para evitar fugas de agua. Compruebe que la manguera de desague no está doblada ni aplastada.

Manguera de extension

Si necesita una manguera de extension, asegúrese de usar una similar.
No debe superar los 4 metros; de lo contrario, se reduciría la potencia de limpieza del lavavajillas.

Conexión del sifón

La connexion debe situarse a una alteur inferior de 1 m (maximo)de la parte inferior del lavavajillas. La manguera de desague debe estar sutetada.

Puesta en marcha del lavavajillas

Antes deponer en marcha el lavavajillasdeferacomprobar los siguientes aspectos.

1 El lavavajillas está nivelado e instalado correctamente.
2 La valvula de entrada está abierta.
3 No hay fugas en las conexiones de los conductos.
4 Los cables estar bien connectados.
5 Lelega corriente electrica.
No hay nudos en las mangueras de entrada y de desagüe.
7 Se han retirado todos los materiales de embalaje y adhesivos del lavavajillas.

Atencion: Despues de la instalacion, conserve el manual. El contenido de

este manual es de gran energia para losOOKs.

9.Consejos para la solución de problemas

Antes de llamar al service Tecnico

consultar las tablas de las páginas siguientes可以选择 ahorrarle una llama al servicios专业技术.

Problemas técnicos	Problema	Posibles causas	Solución
	El lavavajillas no., funciona	Se ha fundido un fusible o el disyuntor ha saltado.	Cambio el fusible o active el disyuntor. Desenchufe otros aparatos que comparan el myselfo circuito que el lavavajillas.
		La corriente electrica no está activada.	Compruebe que el lavavajillas está encendido y que la puerta está bien cerrada. Compruebe que el cable electrico está bien conectaro a la toma de la pared.
		La presión del agua es baja.	Compruebe que el suministro de agua está correctamente conectaro y que la llave está abierta.
		La puerta del lavavajillas no está bien cerrada.	Asegúrese de cerrar bien la puerta realizando el cierre de seguidad.
	la bomba de drenaje no., funciona	Manguera de desagüe retorcida.	Compruebe la manguera de desagüe.
		Filtro obstruido.	Compruebe el filtró grueso. (vease el apartado titulado "Limpieza del filtró")
		Fregadero atascado.	Compruebe el fregadero para asegurarde que el desagüe funciona correctamente. Si el problema reside en el desagüe del fregadero, puede ser besoino llamar a un lampista en vez de llamar a un técnico de lavavajillas.
Problemas generales	Espuma en el;tambor	Detergente inadequado.	Utilice exclusivamente detergente especial para lavavajillas para evaporar espuma.Si hubiera espuma, abra el lavavajillas y deje que se evaporare. Añada 4 litros de agua fria en el recipiente. Cierre y bloquee el lavavajillas y selección un programa. En primer lugar, el lavavajillas drenará toda el agua. Abra la puerta cuando haya finalizzato el drenaje y compruebe si ha desaparecido la espuma. Repita este proceso si lo considera necasario.
		Desbordimiento de abrillantador.	Limpie los desbordimientos de ablillantador inmediamente.
	Manchas en el interior del tambor	Se utilizó detergente con colorante.	Asegürese de que el detergente no contiene colorante.
	Película blanca en la superficie interior	Minerales en el agua dura.	Para limpiar el interior, utilise una esponja humeda con detergente para lavavajillas y utilise quentes de goma. No utilise nunca ningún other limpiador que no sea detergente para lavavajillas para evaporar el riesgo de formación de espuma.
	Manchas de oxido en los cubiertos	Los artéculos afectados no son resistentes a la corrosión.
		No se ha=ejected un programa de lavado después deañadir sal de lavavajillas. Hay restos de sal en el ciclo de lavado.	Ejecute siempre el programa de lavado=rápido con el lavavajillasvacío y sin selectionar la función Turbo (si existe)después deañadir sal para lavavajillas.
		La taps del descalcífctor está suelta.	Compruebe la lengüeta. Asegürese de que cierra adecadually.
Ruido	Ruidos en el interior del lavavajillas	Uno de los brazos aspersores golpea alcún articulo de una cesta.	Detenga el programa y colque adecuadamente los articículos que obstaculizan el movimiento del brazo aspersor.
	Ruidos en el interior del lavavajillas	Hay cubiertos suetos en el tambor de lavado.	Pare el programa, y vuelva a colocar los cubiertos.
	Ruidos en las tuberías de agua	Puede serCause de la instalación o del diámetro de los tubos.	No afecta al functionamento del lavavajillas. En caso de duda, pángase en contacto con un lampista cualificado.
	Problema	Posibles causas	Soluciones
Resultado del lavado insatisfactorio.	Los platos no queden limpios	Los platos no se han cargado correctamente.	Véase informatión en "Carga de las cestas del lavavajillas".
		El programa no era suficientemente potente.	Selección un programa más intensivo. Véase "Tabla de los ciclos de lavado".
		No se colocó suficiente detergente.	Utilice más detergente o cambie de detergente.
		Hay articutos que bloquean elmovement de los brazos aspersores.	Vuelva a colocar los articutos deforma que los brazos pueda girar libremente.
		El sistema de filtros de la base del tambor de lavado no está limpio o no está bien montado. Puede obtruir los orificios de salute del agua de los brazos aspersores.	Limpie y/o monte correctamente la combinación de filtros. Limpie los orificios de salute de agua de los brazos aspersores. Véase el apartado "Limpieza de los brazos aspersores".
	La cristalería no queda transparente	Combinación de agua blanda y demasiado detergente.	Utilice menos detergente si tiene agua blanda y selección un ciclo más corto para limpiar la cristalería y obtener un résultat óptimo.
	Marcas negras o grises en los platos	Utensildos de aluminio han entrada en contacto con los platos.	Utilice un limpiador abrasivo suave para eliminar las MARCAS.
	Queda detergente en el dispensador	Los platos bloquean el dosificador de detergente.	Vuelva a cargar los platos correctamente.
Secado insatisfactorio	Los platos no se can.	Carga incorrecta.	Cargue el lavavajillas sugiuendo las indicaciones.
		Cantidad insufficiente de abrillantador.	Aumente la cantidad de abrillantador/rellene el dosificador de abrillantador.
		Se ha vaciado el lavavajillas demasiado pronto.	No vacie el lavavajillas inmediamente después del lavado. Abra la puerta un poco para que el vapor puedaEAR. Comience a vaciar el lavavajillas cuando los platos estén tibios al tact. Vace en primer lugar la cesta inferior. Evitará que las gotas que caigan de la cesta superior al vaciarlo mojen los articutos de la cesta inferior.
		Se ha selectionado un programa inadeuido.	En el programa corte la temperatura de lavado es más baja. Este también reduce la capacité de limpieza. Escoja un programa con un tiempo de lavado largo.
		Uso de cubertería con un revestimiento de baja calidad.	El drenaje del agua es más dificil con这些东西 articutos. La cubertería o la vajilla de este tipo no es adecuada para lavar en el lavavajillas.

Códigos de error

Si aparecen fallos, el aparato indica相关政策 de error para avisarle.

Códigos Significado		Posibles causas
E1	Tiempo de entrada más largo.	El grifo está cerrado o la entrada de agua está restringida o la presión del agua es demasiado baja.
E4	Desbordimiento.	Algún elemento del lavavajillas gotea.
E8	Error de orientación de la válvula de distribución.	Circuito abierto o interrupcción de la válvula de distribución.
E C	Fallo transmisión datas circuito electró nico	Avería circuito electró nico

ADVERTENCIA

Si se produce un desbordamento, cierre el suministro de agua antes de llamar al serviceo tecnico.
Si hay agua en la parte inferior por un excesso de llenado o una fugacka, antes deponer en marcha el lavavajillas deben eliminar el agua.

Altura:	845 mm
Anchura:	598 mm
Profundidad:	60 rùm (con la puerta cerrada)
Presión del agua:	0,04 - 1,0 MPa
Alimentación:	véase etiqueta de specifications
Capacidad:	1@gervicios

Hoja de información技术水平

Información correspondiente al lavavajillas dométrico conforme a las Directivas de la UE 1059/2010:

Fabricante	FAGOR
Tipo/Descripción	LVF27A.LVF27AX
Capacidad estándar de cubiertos	14
Clase de eficiencia enerética	A+++
Consumo enerétrico anual	237 kWh
Consumo enerétrico en un ciclo normal de limpieza	0,8%Hk
Consumo electrico del aparato apagado	0,45 W
Consumo electrico del aparato encendido	0,49 W
Consumo anual de agua	2800 litros
Clase de eficiencia de secado	A
Ciclo estándar de limpieza	ECO 50°C
Duración del programa del ciclo estándar de limpieza	180min.
Nivel de ruido	45dB(A) re 1 pW
Instalación	Libre instalación
Encastrable	Si
Altura	84,5 cm
Anchura	59,8 cm
Profundidad (con conectores)	60,0cm
Consumo electrico	170-200 W
Voltaje/frecuencia nominal	220-240 V~ 50 Hz
Presión del agua (presión del caudal)	0,4-10 bar = 0,04-1 MPa

NOTA

A+++ (eficiencia maxima) a D (eficiencia minima)
2 Consumo de energia de 2 KWh al ano, bajo en 280 ciclo estandar de limpieza con agua fria y consumo en losodos de potencia minima. El Consumo real de energia dependera del modo en que se utilisece este aparato.
Consumo de agua de 2800 litres al ano, basado en 280 ciclos estandar de limpieza. El Consumo real de agua dependera del modo en que se utilise este aparato.
4 A (eficiencia maxima) a G (eficiencia minima)
5 Este programa es adequado para limpar vajilla en conditiones normales de sociedad y es el programamás eficiente en func del consumo combinado de energia y agua para este tipo de vajilla.

El aparato cumple la normativa y las directivas europeas vigentes en el momento de la entrega:

LVD 2006/95/EC
EMC2004/108/EC
ErP 2009/125/EC

Los valores anteriores se han medido en func tion de las normas vigentes en conditiones normales de configuracion. El resultado peut variar considerablemente en func tion de la cantidad y grado de suciedad de los platos, la dureza del agua, lacantidad de detergente, etc.

El manual se basa en las normas y los reglamentos de la Unión Europea.

Carga de las cestas de acuerdo con EN50242:

1.Cesta superior:

3.Cesta para los cubiertos
2.Cesta inferior:
Cuenco de servir grande

Posicion de la cesta supra
Programa: ECO
Ajuste del abrillantador: 6
Ajuste del descalcificado: H4

Informacion para las pruebas de compatibilidad de acuerdo
con la norma EN50242
Capacidad: 14 servicios

La bandeja para cubiertos tiene 5 posiciones

POSITION 1

Posicion uno: Eleve la bandeja hacía arriba- Los lados izquierdo y derechos están inclinados

POSICION 2

Posicion dos: Ajuste el lateral izquierdo en su posicion inferior. La parte izquierda queda plana,@m间隙 que la derecha permanece inclinada

POSICION 3

Posicion 3: Eleve la parte central de la bandeja derecha; ambas bandejas queden planas

POSICION 4

Posicion Cuatro: mueva la bandeja derecha de derecha a izquierda, quendo la bandeja derecha encima de la izquierda

POSICION 5

Posicion cinco: Retire la bandeja derecha totalmente, solo la bandeja izquierda queda montada

FAGOR

CNAgroup

EDESA INDUSTRIAL S.L.

Barrio Garagarza, s/n.

20500 Mondragon

Gipuzkoa. Spain

Antes de solicitar assistencia

A、Descalcificado de aigua. 4
B、Carregar o sal no descalcificado. 5
C、Encher o dispensador de abrilhantasor.5
D、Funcao do detergente 6

5) Carregar o cesto para touca. 9

Precauc o es antes e(before de carregar a maquina de lavar louça. 9
Carregar o cesto superior. 10
Carregar o cesto inferior. 10
Cesto para talheres. 10

A. Ajuste o descalcificado de agua.
B. Acrescente 1,5 kg de sal paramaids de lavar louca e, deposito, encha o deposito de sal com agua.
Encha o dispensador de abrilhantador.
D. Adicione o detergente.

A. Descalcificador

Dispensador de abrilhantasdo

2 Adicione o detergente (consulte o capitulo «Sal, detergente e abrilhantador»).

Insira a ficha na tomada. A tensao de 220-240VAC/50Hz. A especifica o da

segundo a norma EN 50242

Barrio Garagarza, s/n.

20500 Mondragon

Gipuzkoa. Spain

Mode d'emploi

LVF27A

LVF27AX

Lave-vaisselle

Barrio Garagarza, s/n.

20500 Mondragon

Gipuzkoa. Spain

Mosogatógép

Használa utmutató

LVF27A

LVF27AX

14 uzemmod

Automata program

Alt funkció

6) Mosogatoprogram indfasa. 11

Mosogatoprogramok tablazata. 11

Bekapcsolás 11

Programmódostás 12

Barrio Garagarza, s/n.

20500 Mondragon

Gipuzkoa. Spain

Myčka nádobí

Návod k obssluze

LVF27A

LVF27AX

14 sad nádobí

Automacky program

Alternavní funkce

Barrio Garagarza, s/n.

20500 Mondragon

Gipuzkoa. Spain

Umyvačka riadu

Návod na obsluhu

LVF27A

LVF27AX

14 nastavení polôh

Auto program

Alt funkcia

Precitàte si tento nadvod

Vázén y zákaznik,

Barrio Garagarza, s/n.

20500 Mondragon

Gipuzkoa. Spain
