K100SW - Subwoofer KLIPSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Subwoofer activo
Marca	Klipsch
Modelo	K100SW
Amplificación	Integrada
Entrada de línea	L/LFE (izquierda/LFE) y R (derecha)
Ajuste de ganancia	Nivel de volumen ajustable para equilibrar con los altavoces principales
Ajuste del filtro pasa-bajos	Frecuencia de corte variable (recomendado 50-90 Hz para torre, 90-150 Hz para estantería)
Ajuste de fase	0° o 180° para optimizar el nivel acústico
Encendido	ON (permanente), AUTO (reposo tras 15-20 min sin señal), OFF
Indicador luminoso	Verde cuando el amplificador está encendido y recibe señal
Alimentación	Red eléctrica (toma de pared)
Posicionamiento recomendado	En una esquina de la habitación, en la misma pared que los altavoces frontales
Acabado	Vinilo resistente
Mantenimiento	Desempolvado o limpieza con paño seco; evitar productos abrasivos o disolventes
Registro del producto	En línea en www.klipsch.com/register para mantenerse informado
Garantía	Conservar el recibo para cualquier reclamación

Preguntas frecuentes - K100SW KLIPSCH

¿Cómo conectar el subwoofer a mi receptor?

Conecte un cable para subwoofer desde la salida 'Subwoofer Pre Out' de su receptor a la entrada LEFT/LFE del subwoofer. Si su receptor no tiene salida para subwoofer, use las salidas preamplificadas izquierda/derecha.

¿Dónde colocar el subwoofer para obtener el mejor rendimiento?

Colóquelo en una esquina de la habitación, en la misma pared que sus altavoces frontales. La posición en esquina aumenta el volumen de los graves. Pruebe diferentes posiciones para encontrar el mejor sonido.

¿Cómo ajustar la frecuencia de corte (lowpass)?

Gire el mando Lowpass del subwoofer completamente a la derecha (160 Hz) si su receptor maneja el corte. De lo contrario, ajuste entre 50-90 Hz para altavoces de torre y 90-150 Hz para altavoces de estantería.

¿Para qué sirve el ajuste de fase?

El ajuste de fase (0° o 180°) permite ajustar el nivel acústico del subwoofer en relación con los altavoces principales. Elija la posición que ofrezca más potencia en su posición de escucha.

¿Cómo funciona el modo AUTO de encendido?

En modo AUTO, el subwoofer se enciende automáticamente cuando detecta una señal y se pone en reposo tras 15 a 20 minutos sin señal. Use ON para funcionamiento permanente.

¿Qué hacer si el indicador luminoso no se enciende?

Verifique que el subwoofer esté conectado a una toma de corriente y que el interruptor de alimentación esté en ON o AUTO. Si el indicador permanece apagado, el amplificador está sin tensión. Consulte el manual o contacte al soporte.

¿Puedo usar este subwoofer con un sistema sin salida para subwoofer?

Sí, puede conectar las salidas preamplificadas izquierda y derecha de su receptor a las entradas Left/LFE y Right del subwoofer, o usar la conexión de alto nivel (bornes de altavoces).

¿Cómo limpiar el subwoofer?

Use un paño seco para desempolvar o limpiar el acabado de vinilo. Evite productos abrasivos y detergentes agresivos. Un cepillo de aspiradora puede ser suficiente.

¿Debo registrar mi producto?

Se recomienda registrar su producto en www.klipsch.com/register para mantenerse informado de nuevos productos y promociones. Conserve su recibo para cualquier reclamación de garantía.

¿Qué cables se necesitan?

Se necesita un cable para subwoofer (RCA) para conectar la salida de subwoofer de su receptor a la entrada L/LFE. Si usa las salidas preamplificadas, pueden requerirse dos cables RCA.

MANUAL DE USUARIO K100SW KLIPSCH

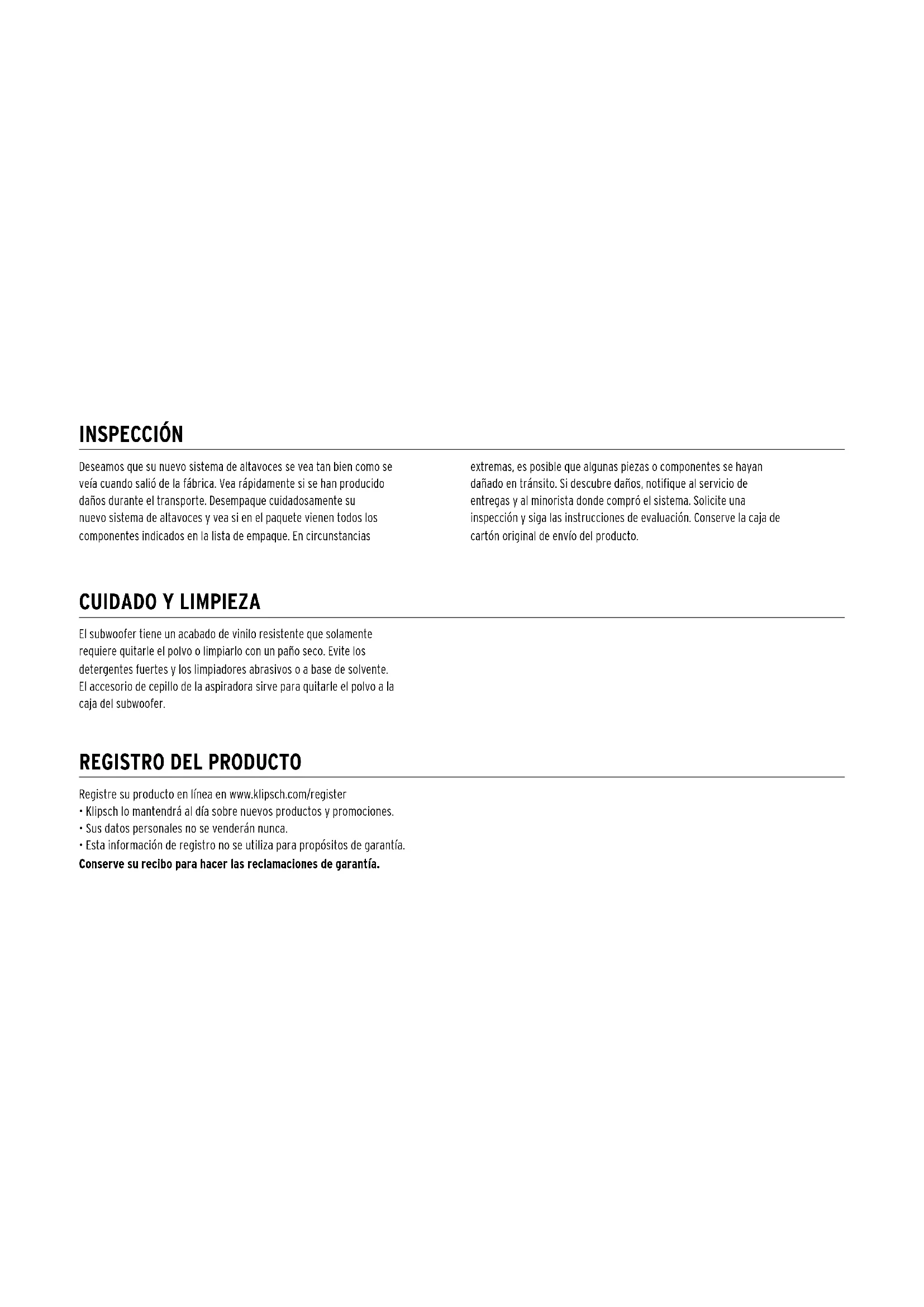

Deseamos que su nuevo sistema de altavoces se vea tan bien como se veía cuando salió de la fábrica. Vea rápidamente si se han producido daños durante el transporte. Desempaque cuidadosamente su nuevo sistema de altavoces y vea si en el paquete vienen todos los componentes indicados en la lista de empaque. En circunstancias

extremas, es posible que algunas piezas o componentes se hayan dañado en tránsito. Si descubre daños, notifique al servicio de entregas y al minorista donde compró el sistema. Solicite una inspección y siga las instrucciones de evaluación. Conserve la caja de cartón original de envío del producto.

CUIDADO Y LIMPIEZA

El subwoofer tiene un acabado de vinilo resistente que solamente requiere quitarle el polvo o limpiarlo con un paño seco. Evite los detergentes fuertes y los limpiadores abrasivos o a base de solvente. El accesorio de cepillo de la aspiradora sirve para quitarle el polvo a la caja del subwoofer.

REGISTRO DEL PRODUCTO

Registre su producto en línea en www.klipsch.com/register

• Klipsch lo mantendrá al día sobre nuevos productos y promociones.
• Sus datos personales no se venderán nunca.
• Esta información de registro no se utiliza para propósitos de garantía.

Conserve su recibo para hacer las reclamaciones de garantía.

UBICACIÓN DEL SUBWOOFER

Los subwoofers alimentados de Klipsch® han sido diseñados para reproducir bajos profundos y generar el impacto que hace que sus películas y su música cobren vida. Por lo general, el mejor rendimiento se logra cuando el subwoofer se coloca en una esquina de la sala junto a la pared contra la cual se ponen los altavoces de canal frontal (Consulte la figura 1). Tenga en cuenta que la ubicación en la sala puede tener un profundo efecto en el rendimiento del subwoofer alimentado. Poner el subwoofer en una esquina, como se sugiere, aumenta el rendimiento de bajos; ponerlo al centro de la pared o fuera de la sala lo disminuye. Experimente con diversas opciones de colocación y configuraciones de controles hasta encontrar las que mejor se adapten a la sala y a su gusto en particular. Cuando escoja la ubicación del subwoofer, tenga en cuenta que es necesario conectar el amplificador integrado del subwoofer a un enchufe de corriente alterna.

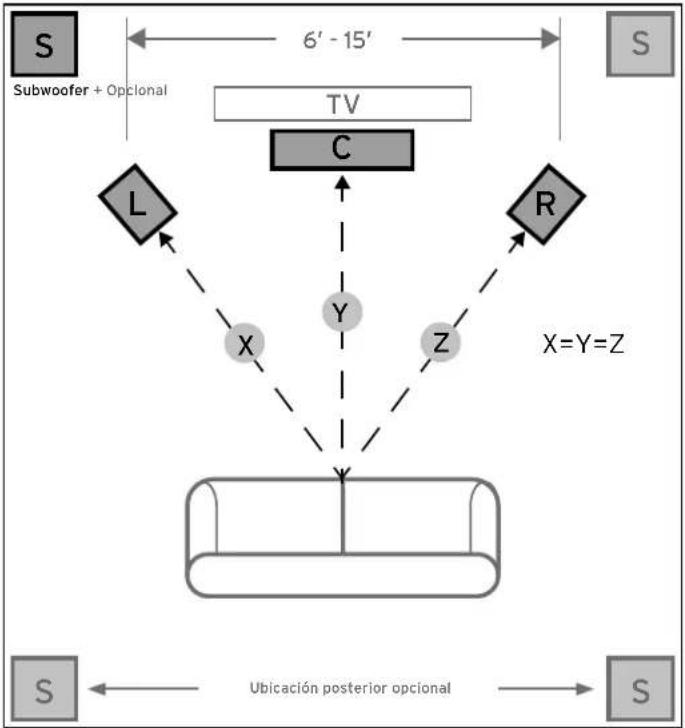

FIGURA 1
UBICACIÓN DEL ALTAVOZ EN EL ÁREA
DE AUDICIÓN
    note right of B "TV"
    note right of C "C"
    note right of D "L"
    note right of E "R"
    note right of F "X"
    note right of G "Y"
    note right of H "Z"
    note right of I "Ubicación posterior opcional"

CONEXIONES Y CONTROLES

PRECAUCIÓN: Desenchufe el subwoofer del enchufe de corriente alterna de la pared antes de hacer conexiones.

Conexión de entrada de línea (LINE IN). La mayoría de los receptores (y preamplificadores) surround de hoy en día tienen una salida de subwoofer de nivel de línea que dice Subwoofer Pre Out, Sub Out, SW Out, etc. Si su receptor (o preamplificador) tiene esta salida, conéctele un extremo de un cable de subwoofer y conecte el otro extremo del cable a la entrada de línea del subwoofer que dice LEFT/LFE. Esta conexión le permite al subwoofer funcionar con música y películas de sonido surround (consulte el manual del receptor). Si no hay salida de subwoofer en el receptor, puede conectar alternativamente salidas de preamplificación de canal izquierdo y canal derecho desde el receptor (si las tiene) a la entrada derecha y la entrada izquierda/LFE del subwoofer.

Control de volumen (LEVEL). Si el subwoofer está conectado a la salida de subwoofer de un receptor surround, ponga primero el control de volumen del subwoofer del receptor "a la mitad" o en la posición "0 dB". Luego aumente el volumen (es decir, la amplificación) del subwoofer hasta que corresponda a la salida de los altavoces principales. Después de hacer esta configuración, el control de volumen del amplificador o preamplificador principal del sistema será el control de volumen común del subwoofer y de los altavoces. Si el subwoofer está conectado a las salidas de preamplificación izquierda y derecha de un receptor, o está cableado a través de la conexión de alto nivel a las terminales de altavoz del receptor, en ese receptor no será necesario fijar el volumen de subwoofer antes de configurar el control de volumen del subwoofer.

Control de pasabajas (LOWPASS). El punto de crossover determina el límite superior de las frecuencias que se pasan de los altavoces al subwoofer. Si se va a fijar el punto de crossover en el receptor, gire la perilla del filtro de pasabajas del subwoofer al máximo a la derecha (160 Hz). Fije el punto de crossover según el tamaño de los altavoces principales izquierdo y derecho que tenga el sistema. Como regla general, para altavoces grandes, de piso, fije el punto de crossover entre 50 Hz y 90 Hz. Si los altavoces principales son altavoces pequeños o altavoces satélite, fije el punto de crossover entre 90 Hz y 150 Hz. Mientras más pequeño sea el altavoz, más alto debe ser el ajuste hasta que las frecuencias de bajos se combinen bien entre los altavoces y el subwoofer una vez que el sistema quede completamente cableado. Si el receptor no tiene ajuste del punto de crossover, fije el filtro de pasabajas del subwoofer según las mismas configuraciones recomendadas (consulte el manual del receptor si desea información adicional de configuración de altavoces).

Fase (PHASE) 0/180. Este control se utiliza para hacer corresponder acústicamente la salida del subwoofer con la de los altavoces principales. Seleccione la posición, 0° o 180°, en la cual el subwoofer tenga el mayor rendimiento de bajos en la posición de audición.

ENCENDIDO Y APAGADO (POWER ON/OFF). Cuando este interruptor está en la posición ON/AUTO, el subwoofer se enciende automáticamente al detectar una señal. Si pasan más de 20 minutos sin señal, el subwoofer entra automáticamente en modo de espera. Cuando este interruptor está en la posición OFF, el subwoofer permanece apagado mientras el interruptor de encendido y apagado (POWER ON/OFF) esté en la posición de apagado (OFF).

Indicador LED de alimentación. Este LED está ubicado en el bafle delantero del subwoofer e indica el estado de funcionamiento del amplificador integrado. El LED se ilumina de color verde cuando el amplificador está encendido y recibiendo una señal. Si el LED está oscuro, no iluminado, el amplificador está apagado. Para obtener más información sobre los controles mencionados en este manual y sobre procesamiento de bajos, vea a su distribuidor o vaya a www.klipsch.com

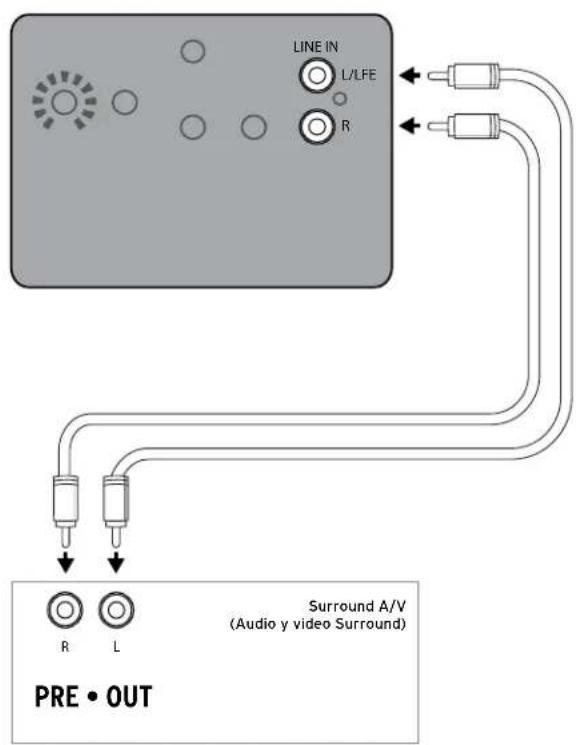

FIGURA 2 CABLEADO DE LOS SUBWOOFERS
