MANUAL DE USUARIO 3KF4830N BALAY

Instrucciones de Uso

Directions for Use

Mode d'emploi

Instruções de Uso

Gebrauchsanweisung

1-8 9 10 9 12 22 11 13 14 19 20 B 21 15 16 17 23 18 A 1-8 9 10 12 22 11 13 14 19 20 B 21 16 15 17 17 23 18

RHY free COMBLESOR SODI TEMPERATURE PREDERICO SODI TEMPERATURE 8 7 6 5 4 3 2 1

BSH Electrodomésticos España, S.A.

CIF. A.28 893 550

C/ Itaroa 1 • 31620 Huarte-Pamplona (Navarra) • ESPAÑA

es Indice

Consejos para la eliminación y el desguace

del emixialaje de los aparatos de Advertencias de seguridad 4, 5

Normativas 5

Prestar atención a la temperatura del entorno 5

Instalación y montaje de la unidad 6

Familianzandose con la unidad 1, o Conexión del aparato a la red eléctrica /

Seleccionar la temperatura 9

Desconexión y paro del aparato

Colocacion de alimentos 10, 11

Congelar y guardar los alimentos 11-13 Limplozo de la unidad 14

Consejos para aborrar en

Advertencias sobre los ruidos

de funcionamiento del aparato 15

Pequeñas averlas de fácil solución 15, 16

Servicio de Asistencia Técnica 16

en Index

Consejos para el desguace de los aparatos usados/ Advertencias de seguridad

Consejos para el desguace del aparato usado

Los aparatos usados incorporan materiales valiosos que se pueden recuperar, entregando el aparato a dicho efecto en un centro oficial de recogida o recuperación de materiales reciclables. Antes de doshacerse de su aparato usado y sustituirlo por una unidad nueva, deberá inutilizarlo: Extraiga para ello el enchufe del aparato de la toma de corriente. Corte el cable de conaxión del aparato y retirelo conjuntamente con el enchufe. Desmonte los cierres o cerraduras de la puerta o inutilcelos a fin de impedir que los niños, al jugar con la unidad, se encierren en la misma y se pongan en peligro de muerte (asfixia). Todos los aparatos frigorificos y congeladores contienen gases aislantes y líquidos refrigerantes, que exigen un tratamiento y eliminación específicos. Preste atención a que las tuberías del circuito de frio de su congelador no sufran daños ni desperfectos antes de haberlo entregado en el correspondiente Centro Oficial de recogida. Contribuya activamente a la protección del medio ambiente cuidándose de que su viejo aparato sea eliminado o desguazado de un modo respetuoso con el medio ambiente.

Su nuevo aparato está protegido durante el transporte hasta su hogar por un embalaje protector. Todos los materiales de embalaje utilizados son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados. Contribuya activamente a la protección del medio ambiente insistiendo en unos métodos de eliminación y recuperación de los materiales de embalaje respetuosos con el medio ambiente. No permita que los niños jueguen con el material del embalaje o parte de sus elementos. ¡Existe peligro de asfixia a causa de los cartones y las láminas de plástico!

Su Distribuidor o Administración local le informará gustosamente sobre las vías y posibilidades más eficaces y actuales para la eliminación respetuosa con el medio ambiente de estos materiales.

Este aparato está marcado con la Directiva europea 2002/96/CE relativa al uso de aparatos eléctricos y electrónicos (Residuos de aparatos eléctricos y electrónicos).

La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos.

Nuestra contribución a la protección del medio ambiente – empleamos papel reciclado.

Consejos de seguridad y advertencias de carácter general

Antes de emplear el aparato nuevo deberán leerse detenidamente las instrucciones de servicio y de montaje del congelador. En éstas se facilitan informaciones y consejos importantes relativos a su seguridad personal, así como a la instalación, el manejo y cuidado correctos del aparato. Guardo las instrucciones de servicio y de montaje para un posible propietario posterior.
El fabricante no se responsabiliza en absoluto de eventuales daños y perjuicios que pudieran producirse en caso de incumplimiento por parte del usuario de los consejos y advertencias de seguridad que se facilitan a continuación:
- Si el aparato presentara daños o desperfectos, no deberá ser puesto en funcionamiento. En caso de duda, consultar con el distribuidor en donde adquirió el aparato.
- Efectuar la instalación y conexión del aparato a la red eléctrica según las correspondientes «Instrucciones de montaje». Los valores de conexión de la red eléctrica tienen que coincidir con los detallados en la placa de características del aparato.
●No utilizar ningún tipo de limpiadora de vapor para la limpieza o la descongelación del aparato. El vapor caliente podría penetrar en el interior del aparato, accediendo a los elementos conductores de corriente, y provocar cortocircuitos o descargas eléctricas
- La seguridad eléctrica del aparato sólo queda asegurada si el sistema o circuito de puesta a tierra de la instalación doméstica ha sido debidamente instalado.
●En caso de constatar cualquier anomalía o averia, así como al realizar trabajos de mantenimiento o limpiar el aparato, deberá desconectarse éste de la red eléctrica, extrayendo para ello el enchufe del aparato de la red de corriente, o desactivando el fusible. ¡No tirar del cable de conexión del aparato, sino asirlo siempre por el cuerpo del enchufe!
●Las reparaciones que fuera necesario efectuar sólo podrán ser ejecutadas por electricistas o técnicos especializados del ramo. Las reparaciones efectuadas de modo erróneo o incorrecto, pueden implicar serios peligros para el usuario.
●En caso de conservar bebidas con un elevado contenido de alcohol en la unidad, conviene envasarlas en botellas provistas de un cierre hermético y colocarlas siempre en posición

Consejos para el desguace de los aparatos usados / Advertencias de seguridad

vertical. No guardar productos combinados con agentes o gases propelentes (expendeclores de nata, sprays) ni materias explosivas en el aparato – ¡Existe peligro de explosión!
- No guardar en el compartimento de congelación botellas ni tarros o latas que contengan líquidos, particularmente bebidas gaseosas. ¡Las botellas y latas pueden estallar!
●No obstruir las rejillas de ventilación y aireación.
●No utilizar el zócalo, los cajones o las puertas de la unidad como pisaderas o reposapiés.
●No permita que los niños jueguen con la unidad.
●En caso de disponer el congelador de una cerradura, guardar la llave fuera del alcance de los niños.
- No introducir en la boca directamente los helados, polos o cubitos de hielo extraídos del congelador. (¡Peligro de quemaduras a causa de las bajas temperaturas!)
●No tocar los productos congelados con las manos húmedas a fin de evitar que se queden adheridas a éstos.
- ATENCIÓN!: No cubrir ni obstruir las aberturas de ventilación situadas en el cuerpo del aparato o en el aparato integrable.
●ATENCIÓN!: Prestar atención a no ocasionar daos en las tuberías del circuito de frio.
●ATENCION!: No utilizar aparatos eléctricos en el interior de los compartimentos de alimentos, a no ser que se trate de modelos recomendados explicitamente por el fabricante.

El agente refrigerante empleado en esta unidad es Isobutano (R 600a). El Isobutano es us gas natural de excelente compatibilidad

ambiental, no obstante, se habrá de tener en cuenta que se trata de un gas de carácter inflamable. Por consiguiente, cuando se traslade la unidad o se proceda a su instalación, observar que no se dañe ninguna de las pieza que componen el circuito friogorífico. Si accidentalmente se dañara alguna pieza, evitar categóricamente exponer la unidad a llama libre o a fuentes de ignición, y dejar que el lugar de ubicación ventile unos minutos.

Atención: No emplear para la descongelación del aparato dispositivos mecánicos ni elementos o agentes auxiliares de cualquier otro tipo distintos de los que hubieran sido autorizados u homologados explicitamente por el fabricante.

Normativas

El aparato ha sido diseñado para la refrigeración y congelación de alimentos, así como para la preparación de hielo.

Esta unidad combinada frigorífico-congelador está destinada al uso exclusivo en el ámbito doméstico.

En caso de utilizarla para fines industriales, deberán tenerse en cuenta las correspondientes nomas y disposiciones.

El aparato cumple las «Normas alemanas de prevención de accidentes provocados por equipos e instalaciones frigoríficas VBG 20».

Este aparato cumple estrictamente lo dispuesto en las normativas de seguridad vigentes para electrodomésticos.

La estanqueidad del circuito de refrigeración viene verificada de fábrica.

Prestar atención a la temperatura del entorno

En función de la clase climática a la que pertenezca cada aparato (véase al respecto la placa de características del mismo), éste puede trabajar bajo los siguientes márgenes de temperatura del entorno: (La placa de características del aparato se encuentra en el lateral inferior izquierdo. Figura 12)

Clase Temperatura del entorno climática de ... hasta

SN +10 °C hasta 32 °C

N +16 °C hasta 32 °C

ST +18 °C hasta 38 °C

T +18 °C hasta 43 °C

En caso de descender la temperatura ambiente por debajo del margen de temperatura inferior reseñado, la temperatura en el interior del frigorífico desciende en exceso (demasiado frio). En caso de superar la temperatura del entorno los márgenes de temperatura superiores, la temperatura en el interior del compartimento de congelación aumenta en exceso (demasiado calor).

En caso de bajar la temperatura ambiente por debajo del valor seleccionado para el frigorífico, el interior del frigorífico alcanza la misma temperatura que la temperatura del entorno. En caso de registrarse temperaturas del entorno inferiores a los +10 °C, pueden producirse perturbaciones en la función automática de descongelación.

es

es

Emplazamiento de la unidad

Lugar de emplazamiento

El lugar más adecuado para el emplazamiento de la unidad combinada es una habitación seca, dotada de una buena ventilación. Recuerde además que el aparato no debe instalarse de forma que reciba directamente los rayos del sol, ni encontrarse tampoco próximo a focos activos de calor tales como cocinas, calefacciones, etc. No obstante, si esto último fuera inevitable, se habrá de proteger la unidad con un panel aislante adecuado, o bien observar las siguientes distancias mínimas de separación con respecto a la fuente de calor en cuestión:

Cocinas eléctricas, 3 cm Cocinas de gas-oil o de carbón, 30 cm

En caso de instalar el aparato junto a otro aparato de refrigeración o congelación, deberá observarse una distancia mínima de separación lateral de 2 cm, a fin de evitar la formación de agua de condensación.

El aparato tiene que encontrarse firme-mente asentado sobre una superficie lisa y llana. Las irregularidades del suelo pueden compensarse mediante los soportes roscados delanteros (Fig.

13). Los dos rodillos traseros facilitan la colocación del aparato en su emplazamiento definitivo.

Cambio del sentido de apertura de la puerta

Ejecutar las operaciones necesarias según el orden de los números (Fig. 14).

Conexión eléctrica

Conectar la unidad a una red eléctrica de corriente altema de 220-240 V/50 Hz a través de una toma de corriente instalada reglamentariamente y provista de puesta a tierra. La toma de corriente debe estar protegida con un fusible de 10 amperios como mínimo.

En los aparatos destinados a países fuera del continente europeo deberá verificarse si los valores de la tensión de conexión y el tipo de corriente que figuran en la placa de características del aparato coinciden con los de la red nacional. La placa de características del aparato se encuentra en el lateral inferior izquierdo del frigorífico (Fig. 12).

En caso de que fuera necesario sustituir el cable de conexión a la red eléctrica del aparato, esto sólo deberá ser ejecutado por un técnico especializado de la marca.

¡Atención! No conectar el aparato en ningún caso a conectores electrónicos para ahorro energético (por ejemplo Sava Plug, etc.) ni tampoco a rectificadores inversos que transforman la corriente continua en corriente alterna de 230 V (por ejemplo instalaciones de energía solar, redes eléctricas de buques).

Ventilación

Figura 3

El aire recalentado en la pared posterior del aparato debe poder escapar libremente. De lo contrario, el aparato tendrá que aumentar su rendimiento, provocando un consumo de energía eléctrica elevado e inútil. Por esta razón habrá que prestar particular atención a que las aberturas de ventilación y aireación no estén nunca obstruidas.

Tras el transporte ...

Antes de conectar el aparato por vez primera deberá dejarlo reposar en posición vertical durante aprox. 1/2 hora.

Familiarizándose con la unidad

Antes de leer estas instrucciones, despliegue las últimas páginas con las ilustraciones.

Las presentes Instrucciones de servicio son válidas para diferentes modelos de aparato; por ello puede ser posible que se describan detalles y características de equipamiento que no concuerdan con las de su aparato concreto.

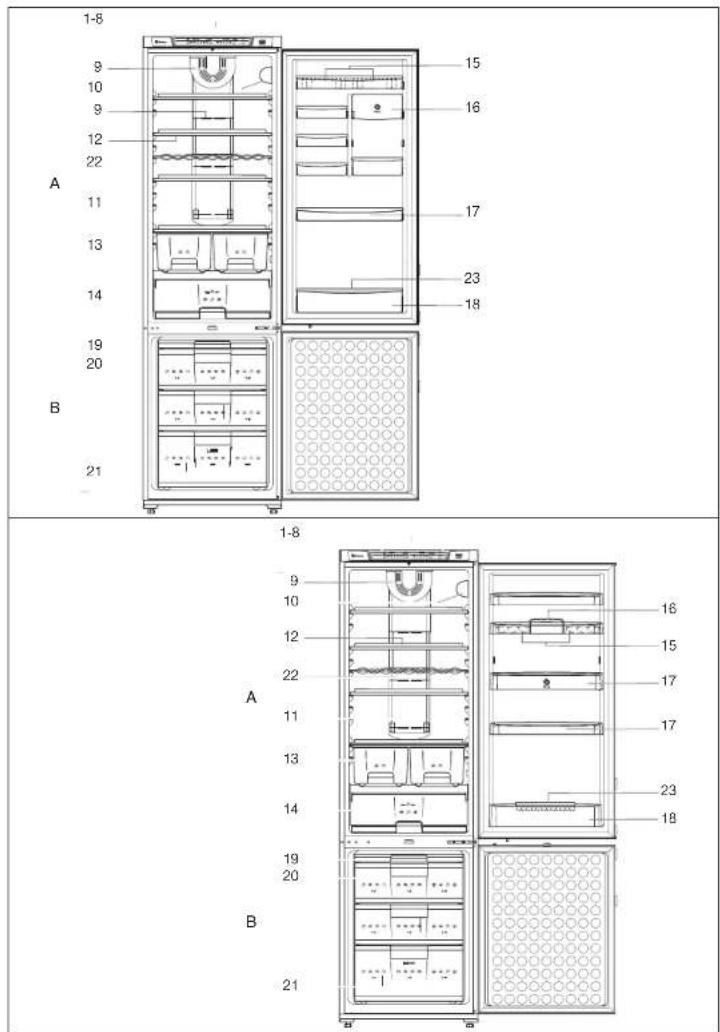

Vista general

Figura 1

1-8 Cuadro de mandos
9 Rejillas de salida del aire
10 Iluminación interior
11 Sistema «Multiflow» para distribución del aire frío
12 Bandejas
13 Cajón para la verdura
14* Compartimento "Chiller"
15 Elemento portahuevos
16 Compartimento para guardar la mantequilla y el queso
17 Estante para tarros y latas pequeñas
18 Botellero
19* Bandeja congeladora
20 Cajón de congelación
21 Calendario de congelación
22 Bandeja portabotellas
23 Barandilla del botellero

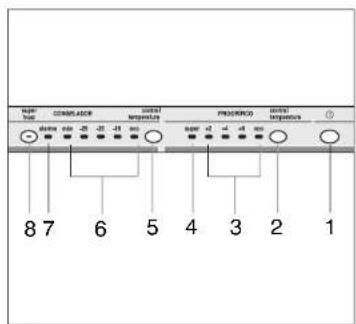

Cuadro de mandos (Descripción breve)

Figura 2

1 Tecla ①

Interruptor principal de conexión y

desconexión del aparato

2 Tecla control frigorífico

para ajustar la temperatura en el interior del

frigorifico

3 Pilotos de aviso de la temperatura

aiustada en el frigorífico señalan la temperatura.

que se ha ajustado en el frigorífico

4 Función "Super cooling" para enfriamiento ultrarrápido del frigorífico activa la máxima potencia de refrigeración de la unidad

5 Tecla control congelador

sírve para ajustar la temperatura en el interior

del compartimento de congelación

6 Pilotos de aviso de la temperatura

ajustada en el compartimento de congelación

señalan la temperatura que se ha ajustado en

el frigorífico

7 Piloto de aviso "alarma"

sólo se ilumina en caso de haber activado la

función de alarma

8 Tecla "super frost"

para congelación ultrarrápida en el compartimento de congelación activa la máxima potencia de congelación de la unidad

* no disponible en todos los modelos

Familiarizándose con la unidad

Gracias a la acción del sistema automático "No-frost", el congelador permanece libre de hielo, no siendo, pues, necesario efectuar su descongelación o descarchado.

Funcionamiento:

Los alimentos son congelados mediante el aire refrigerado.

Un evaporador instalado en el sistema «No-frost» refrigera el aire. Un ventilador se encarga de hacer circular el aire frio. Un segundo ventilador se encarga de asegurar la circulación del aire en el interior del frigorífico. La humedad contenida en el aire se precipita en el evaporador. El evaporador es descongelado automáticamente en caso necesario.

El agua de descongelación es transportada hasta el grupo frigorífico, donde se evapora. El interior del congelador y los alimentos quedan libres de hielo.

Función de los elementos de mando y control

Fig. 2

1 Tecla ①

Interruptor principal para la conexión y desconexión de todo el aparato.

2 Tecla "control frigorífico"

Pulsar la tecla de modo continuo o repetidamente, hasta que se ilumine el piloto de aviso correspondiente a la temperatura que se desea ajustar

3 Pilotos de aviso para la temperatura

ajustada en el frigorófico Los valores de los pilotos indican las temperaturas, en °C. El piloto iluminado indica en cada caso la temperatura seleccionada.

4 Función "Super-cooling"

para enfriamiento ultrarrápido del frigorífico. El piloto de aviso se ilumina al activar la función. Mediante la función «Super-cooling» para enfriamiento ultrarrápido se enfría el frigorífico durante 6 horas hasta alcanzar una temperatura más baja, conmutando a continuación a la temperatura ajustada con anterioridad a la activación de la opción.

La función de enfriamiento ultrarrápido "Supercooling" se selecciona en caso de

- introducir grandes cantidades de alimentos frescos en el frigorífico

- desear enfriar rápidamente bebidas

5 Tecla "control congelador"

Pulsar la tecla constante o repetidamente, hasta que se ilumine el piloto de aviso correspondiente a la temperatura deseada.

6 Pilotos de aviso para la temperatura

ajustada en el compartimento de congelación

Los valores de los pilotos indican las temperaturas, en °C. El piloto iluminado indica en cada caso la temperatura seleccionada.

7 Piloto "alarma"

se ilumina sólo cuando la temperatura en el interior del compartimento de congelación es demasiado elevada, es decir, los productos congelados almacenados en el mismo corren peligro de descongelarse. El piloto se puede iluminar, sin significar por ello ningún peligro de deterioro inmediato de los alimentos, en los casos siguientes:

- al poner en marcha el aparato

- al introducir grandes cantidades de alimentos frescos en el compartimento de congelación, así como

- al permanecer abierta la puerta del congelador durante un tiempo prolongado al retirar o introducir alimentos en el mismo.

El piloto se apaga una vez que en el compartimento de congelación se ha alcanzado la temperatura normal de servicio.

8 Tecla "super frost" (con piloto de aviso de color naranja)

Activa y desactiva la función de congelación ultrarrápida. La activación de esta opción es señalada a través de la iluminación de la tecla (piloto de aviso naranja). Con esta función se pueden congelar simultáneamente grandes cantidades de alimentos, debiéndose activar, en función de las cantidades concretas de alimentos que se desean congelar, hasta 24 horas antes de introducir los alimentos frescos en el compartimento de congelación. Al estar activada esta función, el grupo frigorífico del aparato funciona continuamente, alcanzándose en el interior del compartimento de congelación unas temperaturas muy bajas (gran frio).

La función de congelación ultrarrápida se desactiva automáticamente pasadas 52 horas tras su activación.

Conexión del aparato y selección de la temperatura

Figura ②

- Introducir el enchufe del aparato en la toma de corriente.

●Pulsar el interruptor principal 1. El aparato señala las temperaturas preajustadas «+6 °C» y «-18 °C».

●El piloto «alarma» 7 ilumina

- Ajustar la temperatura interior del frigorífico Pulsar la tecla de regulación de la temperatura 2 repetidamente o de modo continuo, hasta ajustar la temperatura deseada. Se aconseja ajustar la temperatura del frigorífico a +6 °C.

- Ajustar la temperatura interior del compartimento de congelación Pulsar la tecla de regulación de la temperatura 5 repetidamente o de modo continuo, hasta ajustar la temperatura deseada. Se aconseja ajustar la temperatura del compartimento de congelación a -18 °C.

●Activar la función de enfriamiento ultrarrápido "super-cooling" Pulsar la tecla de regulación de la temperatura 2 repetidamente o de modo continuo, hasta que se ilumine el piloto de aviso correspondiente a la opción "super-cooling".

Advertencias:

●En caso de no oprimir la tecla de regulación de la temperatura del interior del frigorífico o del compartimento de congelación durante más de 5 segundos, se memoriza la temperatura que se encuentra ajustada en ese momento.

●La temperatura en el interior del frigorífico o el compartimento de congelación puede aumentar (más calor) en caso de

- no haber cerrado correctamente la puerta.

- haber introducido grandes cantidades de alimentos frescos en el aparato

- estar ajustados los mandos de regulación de la temperatura en el valor correspondiente a +8 °C «eco» o en la posición -16 °C

- obstaculizar los alimentos la libre circulación del aire en el interior del frigorífico o el compartimento de congelación

- haber abierto con gran frecuencia las puertas del aparato registrándose una elevada temperatura ambiente

●La temperatura en el interior del frigorífico o el compartimento de congelación puede descender (más frio) en caso de

- estar activada la función de enfriamiento ultrarrápido "super-cooling" o de congelación ultrarrápida "super frost"

- estar ajustados los mandos de regulación de la temperatura en los valores de +2 °C ó -24 °C (max).

- Los lados frontales del cuerpo del aparato son calentados ligeramente. De este modo se impide la formación de agua de condensación en la zona de la junta de la puerta.

es

Desconexión y paro del aparato

Desconectar el aparato

Pulsar el interruptor principal (Fig. 2/1). El aparato queda desconectado.

Paro del aparato

En caso de largos períodos de inactividad de la unidad: Pulsar el interruptor principal (Fig. 2/1). Limpiar el aparato. Dejar las puertas abiertas.

Colocación de alimentos

Puntos a tener en cuenta al colocar los alimentos en el aparato

●Dejar enfriar los alimentos o bebidas calientes hasta temperaturas ambientes antes de introducirlos en la unidad.
●Colocar los alimentos empaquetados o bien cubiertos en la unidad. De este modo se evita que los alimentos de deshidraten, descoloren o pierdan su valor nutritivo y aroma. Además se evita la mezcla de olores y sabores. Las verduras, frutas y hortalizas se pueden guardar en los cajones para las verduras, sin necesidad de envolverlas.
- No permitir que las grasas y aceites entren en contacto con los elementos de plástico del interior del frigorífico o la junta de la puerta. El plástico y la junta de goma son materiales muy susceptibles a la porosidad.
- No guardar ni almacenar materias explosivas en el interior de la unidad. Tenga presente que las bebidas con un alto grado de alcohol necesitan envases con cierre hermético; además se deberán colocar siempre en posición vertical. - ¡Peligro de explosión!
●No guardar en el compartimento de congelación botellas ni tarros o latas que contengan líquidos, particularmente bebidas gaseosas. ¡Las botellas y latas pueden estallar!

Ejemplo de la disposición de los accesorios en la unidad

Fig. 1

Frigorifico (A)

Colocar sobre las bandejas (12), de arriba hacia abajo, pan y bollería, platos cocinados, productos lácteos.

En el cajón para la verdura (13), verduras y hortalizas, frutas y lechugas.

En el compartimento (16), mantequilla y queso.

En el estante (17), pequeñas botellas, latas.

En el estante (18), las botellas grandes.

es

Colocación de alimentos

Compartimento de congelación (B)

*En la bandeja congeladora (19), guardar alimentos congelados de pequeño tamaño.

En los cajones de congelación superiores (20), conservar alimentos congelados.

El equipo interior del frigorífico

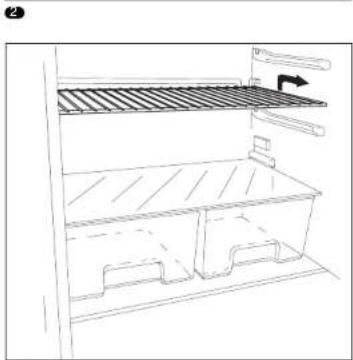

Las bandejas del frigorífico se pueden cambiar de sitio y posición estando abierta la puerta del aparato en un ángulo de 90°: Desplazar para ello las bandejas hacia adelante, inclinarlas hacia abajo, retirarlas de su emplazamiento y colocarlas en la nueva posición (Fig. 24).

* Compartimento "Chiller" (Fig. 10)

Desplazar el fondo del compartimento hacia adelante: La trampilla se abre.

En este compartimento reinan unas temperaturas inferiores a las del frigorífico, pudiendo alcanzar hasta valores por debajo de los 0°C. Es el lugar ideal para guardar pescado, carne o embutido.

¡No guardar en este compartimento lechugas, verduras u otros alimentos sensibles a las bajas temperaturas!

* Los portahuevos pueden colocarse en posición vertical dentro de los compartimentos en los que se encuentran, colocándose en ellos tubos, latas pequeñas, etc.

Con objeto de evitar que las botellas vuelquen al abrir y cerrar la puerta, pueden asegurarse con la barandilla protectora (Fig. 6).

Todos los soportes y estantes de la cara interior de la puerta pueden extraerse de su posición para limpiarlos.

Para extraerlos deberán levantarse primero. (Fig. 5/A).

* Bandeja portabotellas

En las cavidades de la misma se pueden colocar y apilar las botellas (Fig. 15).

Congelar y guardar los alimentos

Puntos a tener en cuenta al comprar alimentos ultracongelados

• Prestar atención a que la envoltura del alimento o producto congelado no presente ningún tipo de daño.
  ●Verifique la fecha de caducidad de los alimentos. Cerciórese de que ésta no ha vencido.
• La indicación de la temperatura del congelador del establecimiento en donde adquiera los alimentos deberá señalar un valor mínimo de -18^ C.
  ●Al hacer la compra, recuerde que conviene adquirir los alimentos congelados en el último momento. Procure transportarlos directamente a casa envueltos en un papel de periódico o en una bolsa isotérmica. Una vez en el hogar, deberá colocarlos inmediatamente en el compartimento de congelación.

Congelar alimentos frescos en casa

Si decide congelar usted mismo los alimentos, utilice únicamente alimentos frescos y en perfectas condiciones.

Alimentos adecuados para la congelación Carnes y fiambres, aves y caza, pescado, legumbres, verduras y hortalizas, hierbas aromáticas, fruta, pan, bollería y reposteria, pizza, platos cocinados, restos de comidas, yemas y claras de huevos.

Alimentos que no deben congelarse Huevos enteros en su cáscara, nata fresca acidulada y mahonesa, lechugas, rábanos, rábanos picantes y cebollas.

* No disponible en todos los modelos

Congelar y guardar los alimentos

Blanqueado (escaldado) de verduras, frutas y legumbres

En el caso de las verduras, frutas y legumbres es importante blanquearlas (escaldarlas) antes de su congelación, para que su sabor, aroma o color no se deterioró, no pierdan tampoco su valor nutritivo y conserven al máximo su contenido de vitamina «C». (Las frutas y verduras se blanquean sumergiéndolas unos momentos en agua hírviendo – Más detalles sobre este método podrán hallarse en cualquier libro o manual de cocina que trate los aspectos de la congelación de alimentos y en donde se describa el método del blanqueado.)

Envasado de los alimentos

Envasar los alimentos en porciones (paquetes) adecuadas al tamaño de las necesidades normales de su hogar. Los paquetes de verduras y fruta no deberán pesar más de 1 kg, los de carne pueden llegar hasta 2,5 kg. Las porciones de menor tamaño se congelan con mayor rapidez, quedando así completamente preservada la calidad al descongelar el producto y prepararlo.

Envasar los alimentos herméticamente para que no se deshidraten o pierdan su sabor.

Materiales indicados para el envasado de los alimentos

Láminas de plástico, bolsitas y láminas de polietileno, papel de aluminio, cajitas y envases específicos para la congelación de alimentos. Todos estos productos y materiales se pueden adquirir en la mayoría de los supermercados, grandes almacenes o en el comercio especializado.

Materiales no apropiados para el envasado de alimentos

Papel de empaquetar, papel apergaminado, celofán, bolsas de la basura y bolsitas de plástico de la compra ya usadas.

Introducir los alimentos en la envoltura prevista a dicho efecto, procurando eliminar todo el aire que pudiera haber en el envase. Cerrarlo herméticamente.

Materiales apropiados para el cierre de los envases

Gomitas, clips de plástico, bramante, cinta adhesiva incongelable, etc. Las bolsitas o láminas de plástico de polietileno se pueden termosellar con una soldadora de plásticos.

Antes de introducir los alimentos en el congelador, marcar claramente los envases, indicando su contenido y la fecha de congelación.

Capacidad máxima de congelación

Para que los alimentos conserven su valor nutritivo, vitaminas y buen aspecto hay que congelar el centro lo más rápidamente posible. Por esta razón no deberá superarse la máxima capacidad de congelación del aparato.

Las siguientes cantidades de alimentos frescos pueden congelarse en el cajón de congelación superior en el curso de 24 horas: En los modelos con 70 cm de anchura: máx. 12 kg. En los modelos con 60 cm de anchura: máx. 9 kg. Procurar que los alimentos congelados que ya hubiera en su congelador no entren en contacto con los alimentos frescos que se desean congelar.

Dejar enfriar los alimentos o bebidas calientes hasta temperaturas ambientes antes de introducirlos en el congelador.

Congelación ultrarrápida («Superfrío»)

En caso de guardar productos ya congelados en el congelador, deberá activarse la opción «Superfrío» varias horas antes de colocar los alimentos frescos en el congelador.

En general basta activar dicha opción con 4–6 horas de antelación. Si se desea aprovechar la capacidad máxima de congelación, se necesitarán 24 horas. Pequeñas cantidades de alimentos (hasta 2 kg) se pueden congelar sin necesidad de activar la congelación ultrarrápida. Para activar la función «Congelación ultrarrápida», basta con pulsar la tecla «super frost» (Fig. 2/8).

El piloto de aviso para la función "super frost" se ilumina para indicar la disposición de funcionamiento. Activando esta función se alcanzan en el interior del compartimento de congelación unas temperaturas muy bajas (gran frío). La función de congelación ultramápida «Super» se desactiva automáticamente pasadas unas 52 horas tras su activación.

Congelar y guardar los alimentos

Conservación de alimentos

Con objeto de no obstaculizar la circulación del aire en el interior del aparato, hay que cerciorarse siempre de que todos los cajones de congelación se encuentren introducidos hasta el tope en el compartimento de congelación.

Calendario de congelación

Fig. 8/21

Para evitar pérdidas de calidad y valor nutritivo de los alimentos congelados, es necesario consumirlos antes de que caduque su plazo máximo de conservación. El plazo de conservación varia en función del tipo del alimento congelado. Las cifras que figuran junto a los símbolos señalan, en meses, el plazo de conservación admisible para los diferentes productos. En el caso de productos ultracongelados deberá observarse la fecha de congelación del producto o su fecha de caducidad.

\* Bandeja congeladora

Figura B

Esta bandeja es particularmente apropiada para guardar las cubiteras, así como para congelar individualmente bayas, trozos de frutas, hierbas finas y verduras.

Para congelar los alimentos individualmente, colocarlos en la bandeja congeladora, distribuyéndolos uniformemente sobre la misma y dejarlos congelar durante unas 10–12 horas. Guardarlos a continuación en bolsas o recipientes adecuados.

Para descongelarlos, extender los alimentos individualmente uno junto al otro.

Descongelación de alimentos

Según el tipo y la naturaleza de su uso, se puede elegir entre los siguientes procedimientos:

Temperatura ambiente,

En el frigorífico,

En un horno eléctrico,

Con/sin calentador de aire,

Con horno microondas.

Los alimentos que se hayan descongelado o hayan empezado a descongelarse, se podrán volver a congelar teniendo en cuenta lo siguiente: En caso de las carnes y los pescados, sólo podrán volverse a congelar si no han permanecido más de un día, en caso de otros productos, tres días, expuestos a una temperatura superior a los +3°C

De lo contrario, verificar si el aroma, aspecto y color de los alimentos son satisfactorios. Si no se constata ninguna alteración, asar, freir, hervir o preparar con ellos platos cocinados, antes de volver a congelarlos.

En este caso no se deberá agotar al máximo el tiempo de caducidad de los productos.

Preparación de cubitos de hielo

Llenar 34 partes de la cubitera de hielo con agua. Colocarla sobre la rejilla de un compartimento de congelación previa.

Para retirar los cubitos de hielo de la cubitera, doblar ésta ligeramente.

Los cubitos de hielo se pueden guardar en el recipiente correspondiente (en caso de figurar en el equipo del aparato).

La cubetera sirve en este caso de tapa para el recipiente para los cubitos de hielo.

Figura 7

Limpieza de la unidad

Antes de realizar cualquier trabajo de limpieza, extraer el enchufe del aparato de la toma de corriente de la red o desconectar el fusible. No utilizar ningún tipo de limpiadora de vapor. El vapor caliente podría dañar las superficies del aparato o su instalación eléctrica. ¡La seguridad eléctrica de su aparato podría resultar seriamente afectada! - ¡Peligro de descargas eléctricas!

Téngase presente que el agua empleada en la limpieza del aparato no debe penetrar en el cuadro de mandos ni entrar en contacto con la ilumina-ción. A excepción de la junta de la puerta, podrá emplearse agua tibia con algo de detergente desinfectante, como por ejemplo un lavavajillas manual suave. En ningún caso deberán emplearse arenilla, agentes frotadores o limpiadores con ácidos o disolventes químicos.

La junta de la puerta, por su parte, se limpiará sólo con agua clara, secándola bien a continuación. Asimismo deberá limpiarse, en caso de que fuera posible, cada dos años el intercambiador de calor (rejilla negra) que se encuentra en la parte posterior del aparato, con ayuda de un pincel o un aspirador doméstico. Esta contribuye a preservar toda la potencia y rendimiento de su unidad congeladora. Además, reduce el consumo de corriente eléctrica.

\*Consejos importantes para la limpieza de las superficies de acero inoxidable

El equipo de serie del aparato incluye una botella de prueba del agente de conservación «Chromol». CON OBJETO DE PRESERVAR DE MANERA DURADERA EL ATRACTIVO DISEÑO DE SU APARATO, DEBERÁ TRATAR LAS SUPERFICIES DE ACERO INOXIDABLE DEL MISMO INMEDIATAMENTE DESPUÉS DE SU INSTALACIÓN CON EL AGENTE CONSERVANTE LÍQUIDO «CHROMOL». REPITA LA OPERACIÓN CON REGULARIDAD.

Este producto se puede adquirir en el comercio especializado bajo la denominación «Chromol», o bien directamente en el Servicio de Asistencia Técnica Oficial de la marca.

Referencia 310359: Botella pulverizadora de 500 Con objeto de no dañar las superficies del aparato no deberán utilizarse en ningún momento esponjas abrasivas, objetos puntiagudos ni productos abrasivos. Tampoco deberán

Limpieza de la unidad

emplearse productos químicos agresivos tales como sprays para descongelación, sprays para limpieza de hornos, detergentes o agentes quitamanchas.

¡Atención!

¡Guardar fuera del alcance de los nicos! No utilizar nunca sobre superficies que puedan entrar en contacto con alimentos. No utilizar sobre superficies calientes. Contiene hidrocarburos alifáticos, aceites y compuestos aromáticos.

Consejos prácticos para ahorrar energía eléctrica

●Emplazar el aparato en una habitación seca y fresca, dotada de una buena ventilación. Recuerde además que el aparato no debe instalarse de forma que reciba directamente los rayos del sol, ni encontrarse tampoco próximo a un foco activo de calor tal como cocinas, calefacciones, etc.
- Prestar atención a que las aberturas de ventilación y aireación no estén nunca obstruidas.
●Dejar enfriar los alimentos o bebidas calientes hasta temperaturas ambientes antes de introducirlos en la frigorífico o congelador.
- Descongalar los productos congelados fuera del compartimento de congelación, por ejemplo en el frigorífico. De este modo se aprovecha el frio acumulado en el alimento para refrigerar los alimentos frescos del frigorífico.
●Al introducir o retirar alimentos del compartimento de congelación, procurar no mantener abierta la puerta durante demasiado tiempo. Cuanto menos tiempo este abierta la puerta, menos escarcha o hielo se forma en las rejillas congeladoras.
●Limpiar cada dos años el intercambiador de calor (rejilla negra) que se encuentra en la parte posterior del aparato.

* No disponible en todos los modelos

Advertencias sobre los ruidos de funcionamiento del aparato

Ruidos de funcionamiento del aparato

Con objeto de mantener constante la temperatura en el interior de su frigorífico, el compresor se conecta de tiempo en tiempo. Esto origina unos ruidos que se deben a razones técnicas. Tan pronto como el aparato ha alcanzado la temperatura de servicio, la intensidad de estos ruidos disminuye sensiblemente.

Unos ruidos como de murmullos sordos son inevitables durante el funcionamiento del compresor. Pueden aumentar brevemente de intensidad al conectarse el motor (compresor) del aparato.

Los ruidos en forma de gorgoteo se producen al penetrar el líquido refrigerante en los tubos delgados una vez que ha entrado en funcionamiento el compresor.

Unos breves ruidos en forma de clic sólo se escuchan cuando el termostato conecta y desconecta el compresor.

Unos ruidos en forma de chasquidos pueden surgir ...

- durante el desescarchado automático del aparato - al enfriarse o calentarse el aparato (a causa de las dilatación del material).

En el caso de aparatos aptos para diversas zonas climáticas, así como en las unidades que incorporan el sistema «No-Frost», puede escucharse una especie de murmullo o susurro producido por las corrientes de aire en el interior del aparato.

En caso de alcanzarse un nivel sonoro excesivamente elevado durante el funcionamiento del frigorífico, ello tal vez tenga una fácil solución.

El aparato se encuentra en posición desnivelada

Verificar la posición del aparato con ayuda de un nivel de burbuja y nivelarlo con los soportes roscados que incorpora o calzándolo.

En caso de estar el aparato en contacto con muebles u otros aparatos

Separarlo de los muebles o aparatos con los que estuviera en contacto.

Los cajones, estantes y soportes oscilan o están agarrotados

Revisar los elementos afectados. En caso necesario, volverlos a colocar en su posición correcta.

Las botellas o los recipientes en el aparato entran en contacto mutuo

Separar algo las botellas y los recipientes.

Pequeñas averías de fácil arreglo

Hay pequeñas anomalías que no suponen necesariamente la existencia de una averia y, por consiguiente, no requieren la intervención del Servicio de Asistencia Técnica.

Con frecuencia se trata de pequeñas anomalías fáciles de subsanar. Para evitar una intervención innecesaria del servicio técnico, compruebe si la averia o el fallo que usted ha constatado se encuentra recogida en los siguientes consejos y advertencias.

De este forma se evitará usted gastos innecesarios, dado que en estos casos, los gastos del técnico no quedan cubiertos por las prestaciones del servicio de garantía.

Cuando los pilotos indicadores de la temperatura seleccionada Fig. ②/3 y 6 no se iluminan:

Verificar si llega corriente a la unidad. Verificar si el enchufe se asienta correctamente en la toma de corriente y si se ha conectado la unidad.

Cuando la iluminación interior del frigorífico no funciona:

- La lámpara está fundida: Extraer el enchufe del aparato de la toma de corriente. Retirar la tapa proteclora (Fig. 11/A). Sustituir la lámpara fundida por una nueva del mismo tipo, de 15 W como máximo y 230 V (base E 14).

- El interruptor de la iluminación está agarrotado. (Fig. 11/B). Verificar si se puede mover. En caso negativo, avisar al Servicio de Asistencia Técnica.

Cuando el piloto "alarma" se ilumina tras largo funcionamiento del congelador:

¡Averial ¡La temperatura en el interior del compartimento de congelación es demasiado elevada!

Possible causa:

• La rejilla de ventilación emplazada en la parte superior o en el zócalo del aparato está obstruida.
• La puerta del compartimento de congelación no está bien cerrada.
• Se han introducido alimentos fresco en el compartimento de congelación sin activar la función de congelación ultrarrápida.
• Se ha introducido una cantidad excesiva de alimentos frescos en el congelador.

es

Pequeñas averías de fácil arreglo

- La temperatura del entorno es excesivamente elevada.

Tras subsanar la avería, el piloto "alarma" se apaga una vez que en el compartimento de congelación se ha alcanzado la temperatura normal de servicio.

Cuando la puerta del congelador ha permanecido abierta durante largo tiempo y el congelador no alcanza la temperatura ajustada.

En el evaporador se ha formado una capa de hielo tan gruesa que el sistema automático de descongelación no puede eliminarla. En este caso deberán extraerse los alimentos y productos congelados que hubiera en el congelador, envolviéndolos en varias capas de papel de periódico o en una manta y colocarlas en un lugar lo más frio posible.

Desconectar el congelador y dejar la puerta abierta. Al cabo de aproximadamente 12 horas se ha descongelado el hielo. Conectar el aparato e introducir los alimentos nuevamente en el congelador.

Si la averia persistiera y no se pudiera subsanar en función de los consejos y advertencias anteriores, deberá avisarse al Servicio de Asistencia Técnica.

No abra las puertas del congelador inútilmente, a fin de evitar al máximo las pérdidas de frío.

No intentar más reparaciones por propia cuenta. Cualquier trabajo de reparación que afecte la instalación eléctrica deberá ser ejecutado por un técnico especialista del Servicio de Asistencia Técnica.

Servicio de Asistencia Técnica

Placa de características

Fig. 12

En caso de solicitar la intervención del Servicio de Asistencia Técnica, no olvide indicar número de producto (Número E) y el de fabricación (Nº FD) de su unidad.

Ambos números se encuentran en la placa de características del aparato, emplazada en el lateral izquierdo interior del frigorífico, junto al cajón para la verdura.

La dirección y el número de teléfono del Servicio de Asistencia Técnica más próximo a su domicilio, figura en la lista de Centros y Delegaciones Postventa o en la guía telefónica de su localidad.

13 Gavetas de legumes

14* Compartimento "Chiller"

15 Suporte para ovos

Painel de Comandos (resumo)

Fig. ②

1 Tecla ① Interruptor principal ligar/desligar

À temperatura ambiente, no frigorífico,

Chapa de características

Fig. 12
