Tipo de producto	Altavoz activo (caja amplificada)
Marca	Skytec
Modelo	SPJ Active Speaker 178.030
Alimentación	230V~50Hz, enchufe de red con tierra, fusible 16A
Potencia (estimación)	200 W RMS (típico)
Respuesta en frecuencia	50 Hz – 20 kHz (estimación)
Entradas	1 entrada de micrófono (XLR/Jack), 1 entrada de línea (RCA/Jack), entrada MDC (para 2 micrófonos según versión)
Salidas	1 salida de línea (LINE OUT) para cascada
Ajustes	Volumen micrófono, volumen línea, tono graves/agudos (en algunas versiones), master
Indicadores	Clip, Power
Caja	Polipropileno, rejilla perforada
Altavoz	Woofer de diámetro variable según versión (8"/10"/12"/15")
Accesorios incluidos	Cable de alimentación, manual de usuario
Opciones de montaje	Base para trípode, puntos de fijación en pared/techo, apilamiento posible hasta 60 kg
Mantenimiento y limpieza	Desconectar antes de limpiar, usar un paño seco y suave, no usar productos líquidos o abrasivos
Seguridad	Riesgo de sordera, no exponer a la humedad, no colocar llamas abiertas, reparaciones solo por técnico cualificado
Piezas de repuesto y reparabilidad	Ninguna pieza reemplazable por el usuario; contactar al vendedor para reparación
Peso (estimación)	Aproximadamente 15 kg según versión
Dimensiones (estimación)	Aproximadamente 400x600x400 mm (según versión)
Uso previsto	Interior, sonorización de eventos, música
Protección del medio ambiente	Reciclar los embalajes, no tirar el aparato a la basura doméstica

Preguntas frecuentes - SPJ Active Speaker 178.030 Skytec

¿Cómo conectar un micrófono al altavoz Skytec SPJ Active Speaker 178.030?

Conecte su micrófono en la entrada MIC IN (XLR o Jack de 6,35 mm). Ajuste el volumen del micrófono con el potenciómetro MIC LEVEL. Asegúrese de bajar el volumen antes de encender.

¿Por qué no sale sonido del altavoz?

Primero verifique que el altavoz esté encendido (indicador POWER encendido). Revise todos los cables y conexiones (fuente, micrófono, red). Asegúrese de que los volúmenes no estén al mínimo. Pruebe con otra fuente conocida funcional.

¿Cómo conectar dos altavoces activos en cascada?

Use la salida LINE OUT del primer altavoz para conectarla a la entrada LINE IN del segundo. Así puede ampliar la cobertura de sonido. Asegúrese de que los cables sean de buena calidad y blindados.

¿Puedo usar el altavoz en exteriores?

El altavoz está diseñado solo para uso en interiores. La exposición a la humedad o a la intemperie puede dañarlo. Si debe usarlo al aire libre, colóquelo en un lugar cubierto y seco.

¿Cómo limpiar el altavoz?

Desconecte siempre el altavoz antes de limpiar. Use un paño suave y seco. Nunca use productos líquidos, alcohol o limpiadores abrasivos. La rejilla se puede desempolvar con una aspiradora a baja potencia.

¿Qué hacer en caso de zumbido o ruido constante?

Un zumbido constante a menudo proviene de problemas de masa. Verifique que todos los equipos estén correctamente conectados a tierra. Asegúrese de que los cables sean blindados y estén en buen estado. Aleje el altavoz de fuentes eléctricas perturbadoras.

¿Cómo cambiar el fusible?

Desconecte el altavoz de la red. Abra el compartimento del fusible (generalmente cerca de la toma de alimentación). Reemplácelo por un fusible idéntico (tipo y calibre). Nunca use un fusible de valor diferente. Si el problema persiste, consulte a un técnico.

¿Puedo suspender este altavoz del techo?

Sí, el altavoz tiene puntos de fijación. Use solo soportes homologados y sólidos. Durante la instalación, nadie debe estar debajo de la carga. Respete la capacidad de carga máxima.

¿Qué significa el indicador CLIP?

El indicador CLIP se enciende cuando el nivel de la señal es demasiado alto y el amplificador satura. Reduzca el volumen de la fuente o del altavoz para evitar dañar los altavoces.

¿La garantía es válida si reparo yo mismo el altavoz?

No, cualquier reparación por el usuario anula la garantía. El altavoz no contiene ninguna pieza reparable por el usuario. Contacte siempre a un técnico cualificado o a su vendedor para cualquier intervención.

MANUAL DE USUARIO SPJ Active Speaker 178.030 Skytec

MANUAL DE INSTRUCCIONES

INSTRUCCIONES DE SEGURIDAD

• Daño auditivo: Los altavoces son capaces de generar fácilmente altas presiones acústicas (SPL) suficientes para causar daños permanentes en los oídos de los artistas, el equipo de producción y personas del público. Debería tomarse la precaución de evitar la exposición prolongada a las SPL que superen los 90 dB.
• No sobrecargue la caja para evitar dañar los altavoces.
• No coloque ningún objeto inflamable (velas, etc.) encima o junto a la caja - PELIGRO DE INCENDIO
• Solo conéctela a una toma de corriente con toma de tierra a 230Vac/50Hz.
• Solo para uso interior. Si la caja se usa en exteriores, debe asegurarse de que no pueda entrarle humedad.
• Cuando no se use, desenchufe el aparato.
• Desenchufe el aparato antes de sustituir el fusible.
• Asegúrese de que la caja esta colocada en una superficie lugar estable y resistente.
• Las cajas se pueden apilar pero no se debe colocar más de 60kg encima.
• Las cajas pueden colgarse. Utilice solo material de montaje aprobado y resistente. Durante el montaje asegúrese de que no haya nadie debajo de la zona de montaje.
• Coloque los soportes siempre en una superficie plana, nivelada y estable de modo que los pies no presenten ningún tipo de peligro.
• Utilice solo soportes que estén diseñados para soportar el peso del altavoz. No intente colocar más de un altavoz en un soporte diseñado para un solo altavoz.

CARACTERISTICAS

General

• Bafle moldeado con trompeta integrada de 90°x60°de directividad fija
• Limitador para protección del motor de compresión de sobrecarga
• Recinto multifunción
• Recinto rígido y profesional en ABS

• Recinto en material co-polímero de alta Resistencia contra impactos

• Coloque los cables de modo que nadie pueda tropezar y tirar el altavoz.

• No coloque líquidos encima de la caja y protéjala de la humedad. La humedad puede acortar el tiempo de vida considerablemente.
• Solo utilice maneras de transporte adecuadas si desea mover la caja – ¡¡VIGILE SU ESPALDA!!
• Si el aparato se daña de modo que las partes internas se hacen visibles, no enchufe el aparato a la corriente. En este caso, por favor contacte con Tronios.
• Siempre desconecte el aparato durante una tormenta o cuando no se vaya a utilizar.
• Si el aparato no se utiliza durante mucho tiempo, puede generarse condensación dentro de la carcasa. Por favor coloque el aparato a temperatura ambiente antes de usarlo.
• Nunca intente reparar el aparato por usted mismo. No contiene ninguna parte que pueda reparar el usuario.
• Coloque el cable de alimentación de modo que nadie pueda caer encima o pisarlo.

- Use solo el cable de alimentación suministrado u cualquier otro cable endado por SkyTec.

• Ponga el aparato al volumen más bajo antes de encenderlo
• Mantenga el aparato fuera del alcance de los niños.

Proteja el medio ambiente. Recicle el material de embalaje siempre que sea posible.

No tire el aparato estropeado a un contenedor normal de basura sino llévelo a un punto de recogida especial. La mayor parte de sus piezas pueden ser recicladas.

• Rejilla metálica de protección al woofer
• Diseño ergonómico y ligero para fácil transporte
• Puntos de anclaje para soportes de pared y techo
• Vaso integrado para trípodes de 35mm con tornillo de seguridad.

Este bafle esta realizado en polipropileno. El uso de este co-polímero asegura la rigidez del sistema y la posibilidad de añadir asas, puertos, trompetas de agudos y otros accesorios moldeados directamente en el recinto. Además la apariencia es muy moderna.

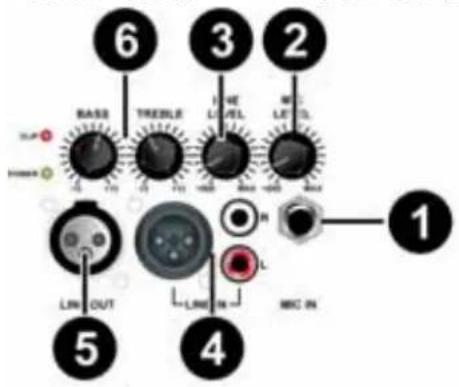

PANEL ENTRADAS

Version 20cm/8"

Version 25cm/10" :

1. Entrada micro
2. Volumen micro
3. Volumen línea
4. Conector para entrada línea ejemp. Mezclador, CD, etc.
5. Salida a una segunda caja o amplificador (nivel línea)
6. Control de tono de salida

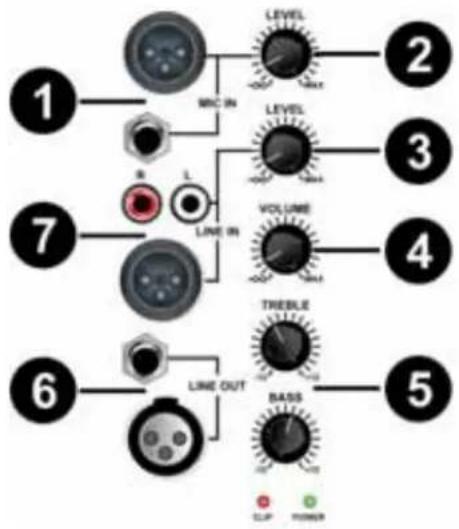

12" & 15" Version:

1. Entrada micro
2. Volumen micro
3. Volumen entrada línea
4. Volumen de salida
5. Control de tono de salida
6. Salida a una segunda caja o amplificador (nivel línea)
7. Entrada de línea para Fuentes de sonido ejemp. Mezclador, CD, etc.

SOLUCION DE PROBLEMAS

Un a de las maneras de comprobar el problema, es sustituir el bafle bajo sospecha por otro de comprobada fiabilidad. Si este nuevo bafle incurre en las mismas anomalías que el primero, use la información siguiente para diagnosticar el problema.

Posible causa Acción

No hay salida

Cables Compruebe todos los conectores

Sustituya

los

cables

dudosos

Checkee

las

soldaduras

Inspeccione posibles roturas de cable

Inspeccione que la longitud del cable sea la correcta

Intermitencias

Conexión precaria Si la salida de voz funciona a intermitencias, lo más probable es que uno de los cables presente problemas de soldadura o este cortado.

Ruido constant, zumbido o rumor

Problemas de señal

Cualquier ruido de fondo puede ser originado en la amplificación, mezclador o procesador de señal. Comprueba las conexiones de masa del equipo y encadenelas en caso necesario. Compruebe el blindaje de masa.

Salida pobre de graves

Polaridad inversa Cuando dos altavoces trabajan cerca uno de otro y la polaridad está inversa, uno cancela la salida de graves del otro. Compruebe la conexión de los cables par aver que la polaridad de los dos concuerda. Compruebe tambien la polaridad de los cables de señal.

No intente reparar estos altavoces usted mismo. En caso de cualquier anomalia contacte con el Servicio Tecnico Oficial autorizado para la solución del problema. Cualquier intento por su parte o por cualquier servicio no autorizado de manipular el aparato, anulará de forma inmediata la garantía del mismo.

SPECIFICATIONS :

Type:	SPJ800A	SPJ1000AD	SPJ1200A	SPJ1500A
Power Max 200W	400W	600W	800W
Power	100W	200W	300W	400W
Freq. range 65Hz	- 18kHz 55Hz - 18kHz	50Hz - 18kHz 40Hz	- 18kHz
SPL max. 115dB	120dB 122dB 126dB
Woofer Size	8" (200mm)	10" (250mm)	12" (300mm)	15" (380mm)
Impedance	4 Ohm
Horn Type	Piezo	High Compression Dynamic Driver
Dimensions	220 x 250 x 390mm	315 x 315 x 490mm	300 x 350 x 580mm	350 x 400 x 700mm
Weight	5.4kg	8.3kg	13.1kg	17.0kg
Supplied	Per Piece
Order Code	178.018	178.024	178.027	178.030
