MANUAL DE USUARIO 3F3610PN FAGOR

c f2.2 Detergente y aditivos. Carga la ropa en la

lavadora después de haberla clasificado por

color, suciedad y tipo de tejido.

La cubeta tiene los siguientes

compartimentos: lavado , prelavado

y suavizante (2.2.1).

Todas las lavadoras están preparadas para

detergente en polvo (2.2.2).

Si deseas emplear detergente líquido (2.2.5),

en el compartimento de lavado encontrarás

una pestaña azul (2.2.3), tira de ella hacia

fuera hasta que haga tope, suéltala y quedará

en posición vertical (2.2.4), esto evita que

se escape el detergente líquido. Para volver

a utilizar detergente en polvo coloca la

pestaña azul en posición horizontal y

empújala hacia atrás hasta que haga tope,

así la compuerta está abierta.

Recuerda que no has de superar el nivel

MAX marcado en el compartimento del

2.4 Selección del programa. Selecciona el

programa con el mando previa consulta de

la tabla de programas.

2.5 Selección de velocidad centrifugado

Puedes elegir el grado centrifugado o

eliminarlo (2.5.1, 2.5.2, 2.5.3). Si

seleccionas Antiarrugas/Flot (2.5.4) se

interrumpe el lavado antes del centrifugado

final y la ropa queda sumergida en agua. Si

desactivas la función continúa el centrifugado

2.6 Funciones adicionales. Fácil planchado

; aclarado extra y lavado

intensivo para prendas muy sucias.

2.7 Retardo horario . Te permitirá retrasar

la hora del comienzo del lavado.

2.8 Puesta en marcha

2.9 Bloqueo. Pulsa durante 3 segundos

(2.9.1), se usa para evitar manipulaciones

por parte de niños. Se desactiva pulsando

nuevamente la tecla durante otros 3

2.10 Proceso de lavado. Puedes comprobar

la fase del programa y el tiempo restante.

Recomendaciones de uso: Nada más instalar

la lavadora podrás hacer una limpieza previa y

comprobar su correcto funcionamiento (lavado

normal, sin ropa y a 60º). Utiliza una bolsa de

lavado para prendas pequeñas: pañuelos y ropa

c”, “d”, “e” o “f”) comparando el panel de

mandos con las ilustraciones.

Este aparato, destinado a un uso exclusivamente doméstico, ha sido concebido para lavado de ropa.

Muy importante: Lee íntegramente este manual antes de instalar y utilizar la lavadora. La documentación

y accesorios, los encontrarás en el tambor de la lavadora.

Este manual está diseñado de forma que los textos estén relacionados con el dibujo correspondiente.

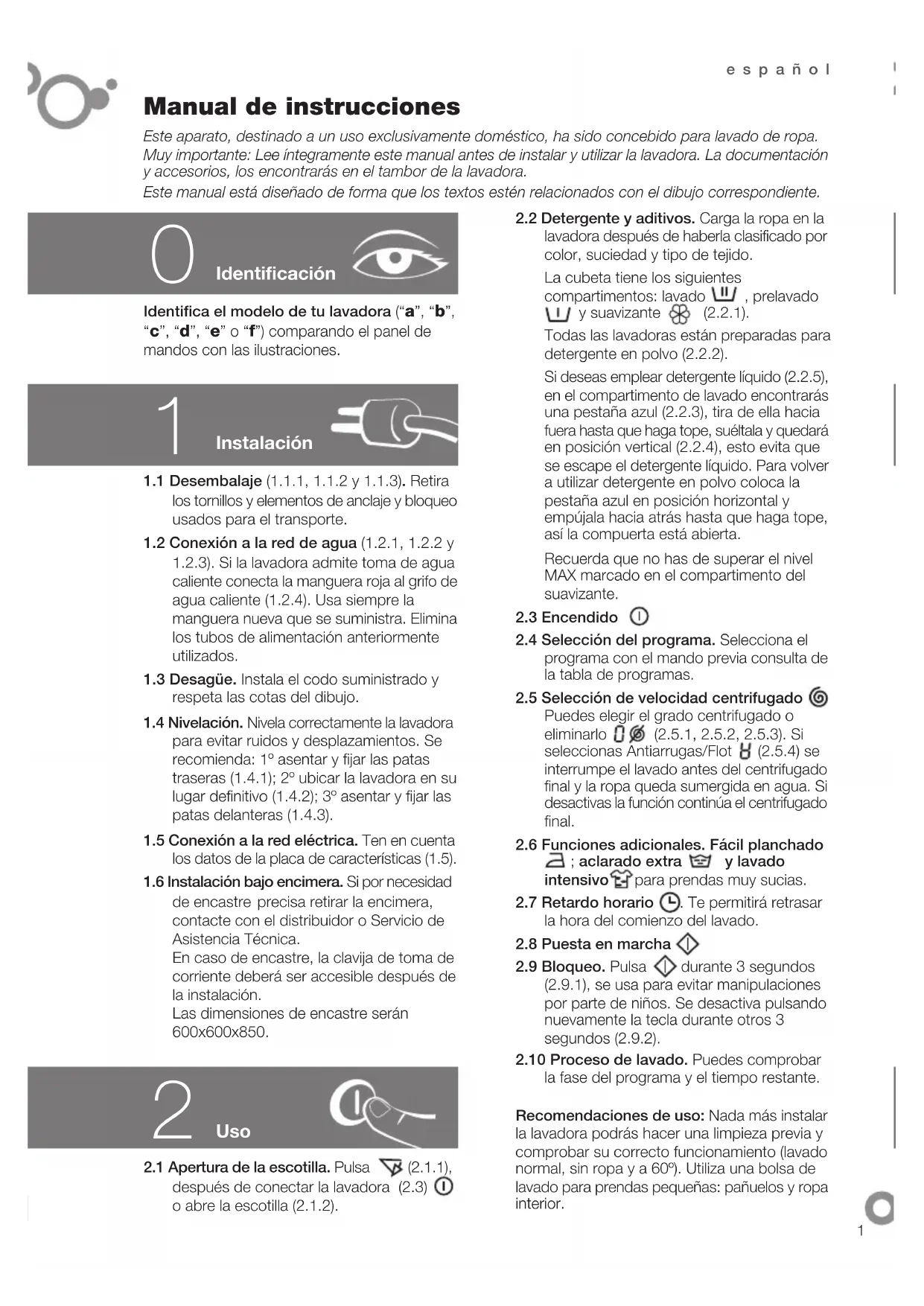

Manual de instrucciones

1.1 Desembalaje (1.1.1, 1.1.2 y 1.1.3). Retira

los tornillos y elementos de anclaje y bloqueo

usados para el transporte.

1.2 Conexión a la red de agua (1.2.1, 1.2.2 y

1.2.3). Si la lavadora admite toma de agua

caliente conecta la manguera roja al grifo de

agua caliente (1.2.4). Usa siempre la

manguera nueva que se suministra. Elimina

los tubos de alimentación anteriormente

1.3 Desagüe. Instala el codo suministrado y

respeta las cotas del dibujo.

1.4 Nivelación. Nivela correctamente la lavadora

para evitar ruidos y desplazamientos. Se

recomienda: 1º asentar y fijar las patas

traseras (1.4.1); 2º ubicar la lavadora en su

lugar definitivo (1.4.2); 3º asentar y fijar las

patas delanteras (1.4.3).

1.5 Conexión a la red eléctrica. Ten en cuenta

los datos de la placa de características (1.5).

1.6 Instalación bajo encimera. Si por necesidad

precisa retirar la encimera,

contacte con el distribuidor o Servicio de

En caso de encastre, la clavija de toma de

corriente deberá ser accesible después de

Las dimensiones de encastre serán

después de conectar la lavadora (2.3)

La lavadora ha sido diseñada pensando en

la conservación del medio ambiente.

Respeta el medio ambiente. Carga la lavadora

a la máxima capacidad recomendada para cada

programa; ahorrarás agua y energía. Siempre

que puedas, evita el prelavado. No te excedas

con el detergente. Usa el Aclarado extra,

exclusivamente para prendas de personas con

Gestión de residuos de aparatos eléctricos

No elimines los aparatos mezclándolos con

residuos domésticos generales.

Entrega tu lavadora en un centro especial de

El reciclado de electrodomésticos evita

consecuencias negativas para la salud, el medio

ambiente y permite ahorrar energía y recursos.

Para más información, contacta con las

autoridades locales o establecimiento donde

adquiriste la lavadora.

3.1 Limpieza de la cubeta de detergente.

Es recomendable hacerla una vez al mes.

3.2 Limpieza del filtro. Es recomendable

hacerla una vez al año.

Para la limpieza exterior, usa productos no

abrasivos y seca bien con un paño suave.

Advertencias de uso: 1. Si paras la lavadora

para añadir más ropa, asegúrate de que el

nivel de agua no llegue al de la escotilla. 2. Las

funciones adicionales incrementan el tiempo

de lavado. 3. Una vez finalizado el programa

de lavado puede que tengas que llegar a

esperar 2 minutos para abrir la escotilla.

4.1 La lavadora incorpora un sistema de

diagnóstico que detecta y avisa ante

cualquier tipo de incidencia. Podrás

visualizarlas en la pantalla o cuando se

iluminen intermitentemente los pilotos del

4.1.1 No entra agua en la lavadora.

Revisar el suministro de agua, el grifo de

entrada, o limpia el filtro de entrada.

4.1.2 Ni desagua, ni centrifuga.

Comprueba el estado del filtro.

4.1.3 No centrifuga. Remueve la carga

de la ropa y vuelve a seleccionar el

4.1.4 No se pone en marcha.

Comprueba que la escotilla está bien

4.1.5 Con cualquier otro código. Avisa

al servicio técnico.

4.2 Vibraciones o ruidos. Revisa la correcta

instalación (1.1 y 1.4 de este manual).

4.3 Agua en la cubeta. Comprueba que la

cubeta de detergente está limpia (3.1).

4.4 Apertura escotilla. En caso de avería o

corte de corriente, extrae la cubeta tirando

del asa hacia fuera y presiona la palanca

azul con el dedo (4.2.1); en la parte

derecha verás un botón con una ranura,

gira este botón con una moneda hacia la

izquierda y la escotilla se abrirá (4.2.2).

• La presión del agua a la red deberá estar

• No utilices alargaderas ni adaptadores

para conectar la lavadora.

• La instalación eléctrica, debe de estar

dimensionada a la potencia máxima

indicada en la placa de características y

la toma de corriente eléctrica con la toma

a tierra reglamentaria.

• Si el cable de alimentación está dañado,

debe ser sustituido por su servicio

postventa o personal cualificado similar

con el fin de evitar un peligro.

• No manipular el interior de la lavadora.

Ante cualquier problema que no puedas

solucionar llama al servicio técnico.

• No deberán utilizar este aparato sin la

supervisión o las instrucciones del

responsable correspondiente aquellas

personas (incluidos niños) cuya

discapacidad física, sensorial o mental, o

la falta de experiencia y conocimiento les

impida el uso del mismo de forma segura.

Se deberá vigilar a los niños para

asegurarse de que no juegan con el

algodón/mezcla algodón

blanco/colores sólidos

sintético/mezcla algodón

cortinas/mezcla algodón

sintético/mezcla algodón

blanco/colores sólidos

algodón/mezcla algodón

* programa para valoración de lavado y consumo de energía según norma EN60456, accionando tecla de lavado intensivo. *

programas normalesprogramas delicadosprogramas especiales

Tipo de tejido programa para valoración de lavado y consumo de energía según norma EN60456, accionando tecla de lavado intensivo. *

algodón/mezcla algodón

blanco/colores sólidos

sintético/mezcla algodón

sintético/mezcla algodón

sintético/mezcla algodón

sintético/mezcla algodón

blanco/colores sólidos

algodón/mezcla algodón

algodón/mezcla algodón

1.2.3). Se a máquina de lavar roupa admitir

anteriormente utilizados.

branco/cores sóbrias

sintético/mistura algodão

sintético/mistura algodão

branco/cores sóbrias

sujidade muito ligeira

branco/cores sóbrias

sintético/mistura algodão

sujidade muito ligeira

sintético/mistura algodão

sintético/mistura algodão

sintético/mistura algodão

branco/cores sóbrias

Minden mosógépet por alakú mosópor

2.10 Procés de rentada. Pots comprovar la

mocadors i roba interior.

del darrere (1.4.1); 2n situar la rentadora en

4.1.1 No entra aigua en la rentadora.

4.3 Aigua en la cubeta. Comprova que la

cortines/barreja cotó

quedará en posición vertical (2.2.4); isto

evita que se escape o deterxente líquido.

Para volver utilizar deterxente en po, coloca

a pestana azul en posición horizontal e

2.4 Selección do programa. Selecciona o

programa co mando previa consulta da lista

2.5 Selección de velocidade de centrifugado

Se desactivas a función, continúa o

2.6 Funcións adicionais. Fácil de pasarlle o

intensivo para prendas moi sucias.

parte de nenos. Desactívase pulsando

novamente a tecla durante outros 3

2.10 Proceso de lavado. Podes comprobar a

bloqueo usados para o transporte.

1.2 Conexión á rede de auga (1.2.1, 1.2.2 e

1.2.3). Se a lavadora admite toma de auga

de auga quente (1.2.4). Usa sempre a

os tubos de alimentación anteriormente

1.4 Nivelación. Nivela correctamente a lavadora

encimeira, contacte co distribuidor ou Servizo

de Asistencia Técnica. En caso de encaixe,

a caravilla de toma de corrente deberá ser

accesible despois da instalación.

conservación do medio ambiente.

Xestión de residuos de aparellos eléctricos

consecuencias negativas para a saúde, o medio

calquera tipo de incidencia. Poderás velas

• A instalación eléctrica debe estar

dimensionada á potencia máxima indicada

na placa de características e a toma de

corrente eléctrica coa toma a terra

• Se o cable de alimentación está danado,

Advertencias de uso: 1. Se paras a lavadora

algodón/mestura algodón

branco/cores sólidas

sintético/mestura algodón

cortinas/mestura algodón

sintético/mestura algodón

branco/cores sólidas

sucidade moi lixeira

algodón/mestura algodón

algodón/mestura algodón

branco/cores sólidas

sintético/mestura algodón

sucidade moi lixeira

sintético/mestura algodón

sintético/mestura algodón

sintético/mestura algodón

branco/cores sólidas

algodón/mestura algodón

algodón/mestura algodón
