Odysea 5 HD - Smartphone NGS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Smartphone
Marca	NGS
Modelo	Odysea 5 HD
Dimensiones (L x l x h)	143 x 72 x 9 mm
Peso	156 g (con batería)
Color	Negro
Pantalla	5 pulgadas, resolución 1280x720
Batería	Litio-ion 2000 mAh, extraíble
Carga completa	Aproximadamente 3,5 horas
Memoria RAM	1 GB DDR2
Almacenamiento interno	4 GB eMMC, ampliable mediante microSD hasta 32 GB
Red	3G/2G, GSM 850/900/1800/1900, UMTS 900/2100, HSPA+
Conectividad	Wi-Fi b/g/n, Bluetooth 4.0, GPS, Radio FM
Cámara trasera	8 MP con flash
Cámara frontal	2 MP
Conectores	microUSB 2.0, conector de audio de 3.5 mm, ranura microSD
SIM	Dual SIM (3G y 2G)
Sensores	Proximidad, luminosidad, GPS
Contenido de la caja	Smartphone, batería, cargador de pared, cable USB, auriculares, protector de pantalla, manual de instrucciones abreviado
Alimentación	Cargador de red 5V (incluido)
Mantenimiento y limpieza	Utilizar un paño suave y seco. No usar productos químicos.
Seguridad	Conforme a las directivas CE, RoHS, RAEE. No desechar con la basura doméstica.
Piezas de repuesto y reparabilidad	Batería extraíble reemplazable. Para otras piezas, contactar con el servicio postventa.
Información general	Manual disponible gratuitamente en PDF en notice-facile.com

Preguntas frecuentes - Odysea 5 HD NGS

¿Cómo retirar la batería de mi NGS Odysea 5 HD?

Sujete firmemente el dispositivo y levante la tapa trasera cerca del pestillo. Luego, retire la batería levantándola por la parte inferior. La batería es extraíble y reemplazable.

¿Cómo instalar la tarjeta SIM y la tarjeta microSD?

Inserte la tarjeta SIM en el conector adecuado (los contactos dorados hacia abajo). Para la tarjeta microSD, insértela en el conector previsto, contactos hacia abajo. Retírelos suavemente para sacarlos.

¿Cuánto tiempo se tarda en cargar la batería?

Una carga completa tarda aproximadamente 3,5 horas. El uso del teléfono durante la carga puede alargar este tiempo. Si el teléfono no se utiliza, recargue la batería cada 3 meses.

¿Cómo encender y apagar el teléfono?

Para encender, mantenga presionada la tecla Encendido/Apagado unos segundos. Para apagar, mantenga presionada la misma tecla y luego seleccione 'Apagar' en la pantalla.

¿Cómo usar el modo de reposo?

Presione brevemente la tecla Encendido/Apagado para entrar en modo de reposo. Presione nuevamente para salir del modo de reposo.

¿El teléfono admite dos tarjetas SIM?

Sí, es Dual SIM: una ranura para tarjeta 3G/2G y otra para tarjeta 2G. Puede usar dos números simultáneamente.

¿Cuál es la capacidad máxima de la tarjeta microSD?

El teléfono acepta tarjetas microSD de hasta 32 GB para ampliar el almacenamiento interno de 4 GB.

¿Cómo conectar el teléfono a una red Wi-Fi?

Vaya a Ajustes, active el Wi-Fi, seleccione su red e ingrese la contraseña. El teléfono admite Wi-Fi b/g/n.

¿Qué hacer si la pantalla no responde?

Intente forzar el reinicio manteniendo presionada la tecla Encendido/Apagado durante 10 segundos. Si el problema persiste, contacte al soporte técnico.

¿Dónde puedo encontrar piezas de repuesto?

La batería es extraíble y reemplazable a través de su distribuidor. Para otras piezas (pantalla, conectores), contacte al servicio postventa de NGS.

MANUAL DE USUARIO Odysea 5 HD NGS

1. Teléfono ODYSEA 5 HD
2. Cargador
3. Auriculares
4. Cable USB
5. Guía rápida
6. Batería
7. Protector de pantalla

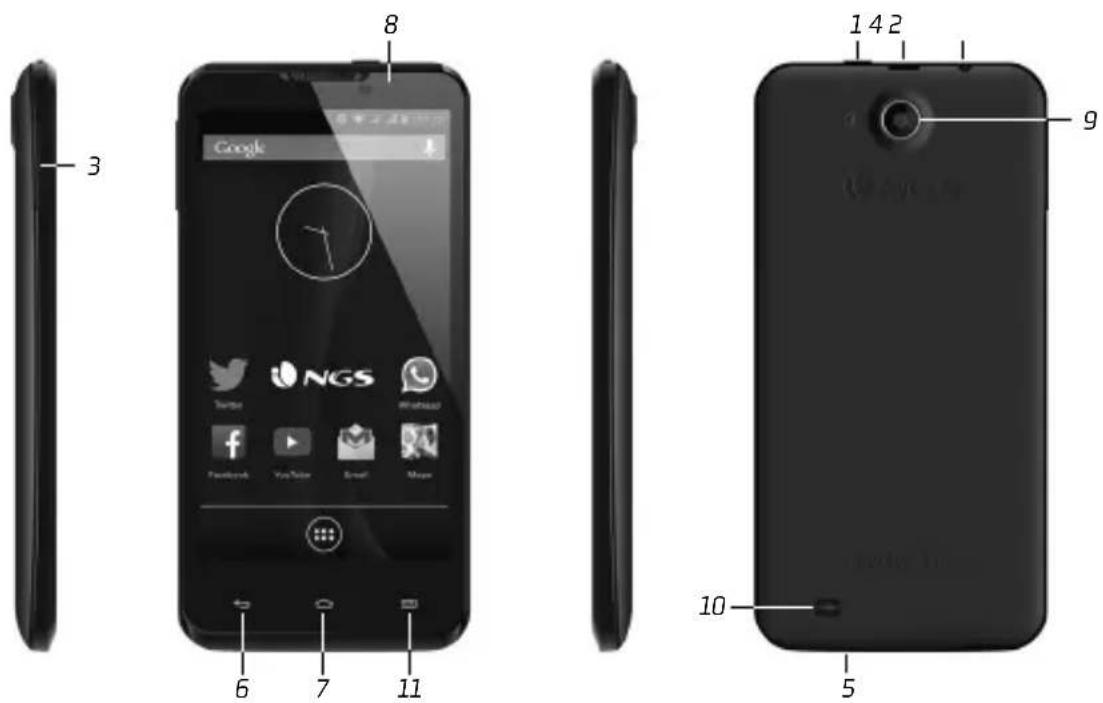

revisión

1. Botón de alimentación: encender y apagar el aparato. Modo de suspensión, activación
2. Conector de auriculares: conexión de auriculares
3. Teclas de volumen: regulación del nivel de volumen del sonido
4. Puerto USB: conexión de accesorios opcionales
5. Micrófono
6. Botón para volver a la página anterior
7. Botón de la pantalla principal, volver a la pantalla principal
8. Cámara delantera
9. Cámara trasera
10. Altavoces
11. Configuración

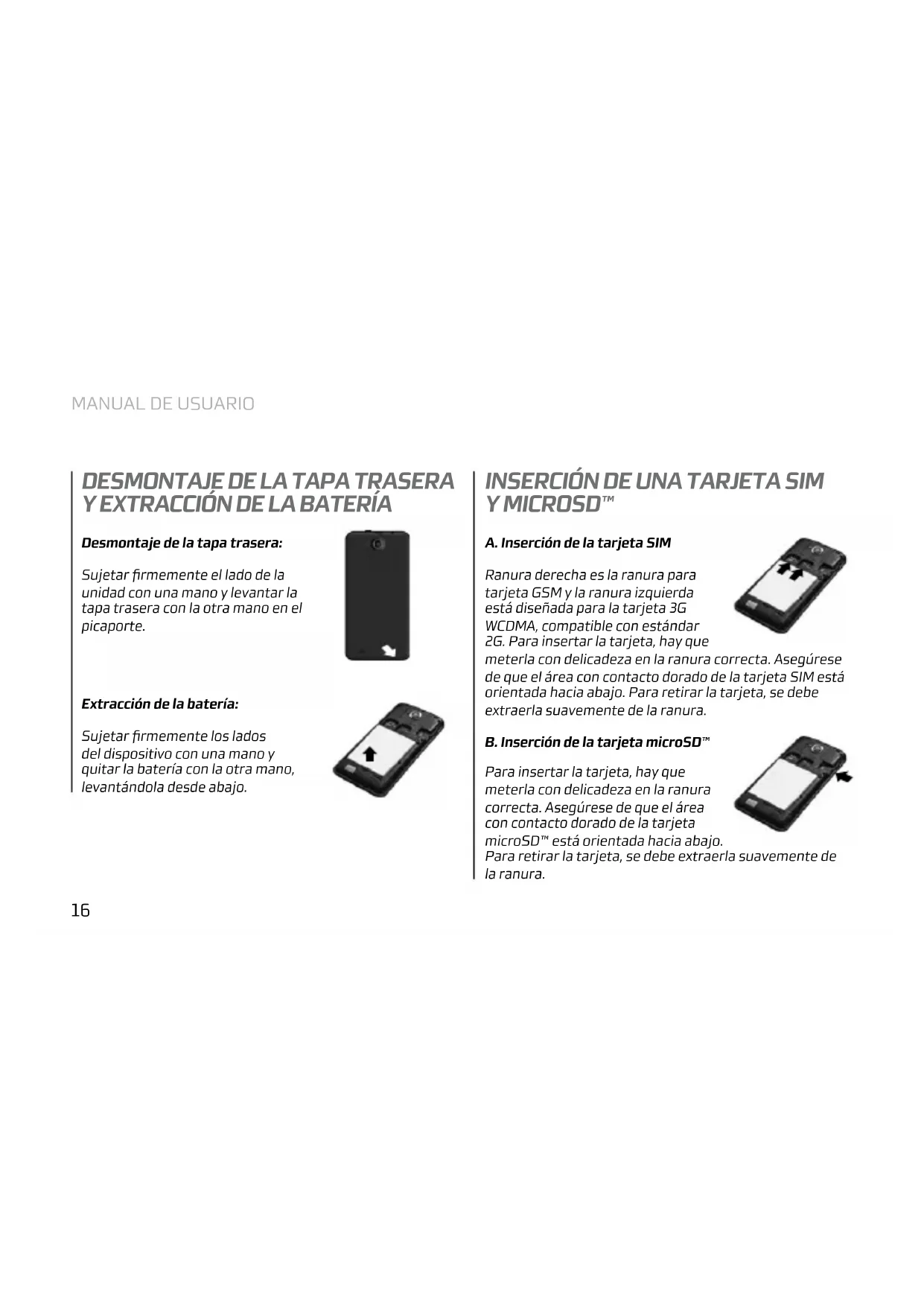

DESMONTAJE DE LA TAPA TRASERA Y EXTRACCIÓN DE LA BATERÍA

Desmontaje de la tapa trasera:

Sujetar firmemente el lado de la unidad con una mano y levantar la tapa trasera con la otra mano en el picaporte.

Extracción de la batería:

Sujetar firmemente los lados del dispositivo con una mano y quitar la batería con la otra mano, levantándola desde abajo.

INSERCIÓN DE UNA TARJETA SIM Y MICROSD™

A. Inserción de la tarjeta SIM

Ranura derecha es la ranura para tarjeta GSM y la ranura izquierda está diseñada para la tarjeta 3G WCDMA, compatible con estándar 2G. Para insertar la tarjeta, hay que meterla con delicadeza en la ranura correcta. Asegúrese de que el área con contacto dorado de la tarjeta SIM está orientada hacia abajo. Para retirar la tarjeta, se debe extraerla suavemente de la ranura.

B. Inserción de la tarjeta microSD™

Para insertar la tarjeta, hay que meterla con delicadeza en la ranura correcta. Asegúrese de que el área con contacto dorado de la tarjeta microSD™ está orientada hacia abajo. Para retirar la tarjeta, se debe extraerla suavemente de la ranura.

CARGA

Meta un extremo del cable USB en el puerto USB del dispositivo y luego inserte el cargador de baterías en un tomacorriente. Una carga completa de la batería tarda unas 3,5 horas. Uso del dispositivo durante la carga puede prolongar el tiempo de carga.

Atención: Si el teléfono no se usa durante mucho tiempo, la batería se descarga gradualmente. Cargue la batería antes del primer uso o cuando el teléfono no está en uso, cargue la batería cada tres meses

ENCENDER / APAGAR EL APARATO / MODO DE SUSPENSIÓN

Mantenga presionado el botón de alimentación durante unos segundos. Aparece la pantalla de bienvenida, y luego la pantalla principal. Después de pulsar el botón una vez, el dispositivo entra en modo de suspensión. Para salir de este modo, presione de nuevo el botón de alimentación. Para apagar el dispositivo, mantenga pulsado el botón de alimentación y seleccione la opción Power off del menú.

esPeciFicaciones

Pantalla

TAMAÑO 5"

RESOLUCIÓN 1280x720

TECNOLOGÍA IPS LCD MULTI-TOUCH

ProcesaDor

APLICACIONES Tienda de aplicaciones

memoria

RAM DDR21GB

FLASH eMMC 4GB

reD

WI-FI WiFi b/g/n

3G 3G y 2G incorporados

BANDA DE FRECUENCIA GSM 850/900/1800/1900MHz

UMTS 900/2100MHz

HSPA+

BLUETOOTH Bluetooth 4.0

conectores

LECTOR PARA TARJETAS SD

microSD de hasta 32GB

RANURA DE LA TARJETA SIM

Sim dual (3G y 2G)

USB microUSB 2.0

(carga y transferencia de datos)

SALIDA DE AUDIO

Clavija de audio y micrófono de

3,5mm

cÁmara

DELANTERA

2,0 MPix

TRASERA

8,0 MPix con flash

FUnciones a Dicionales

SENSORES

Sensor de luz, sensor de G,

sensor de proximidad

GPS Receptor GPS incorporado

RADIO FM

Radio FM incorporada

batería

CAPACIDAD

2000 mAh

características Físicas

DIMENSIONES 143x72x9 mm

(con batería de 2000mAh)

PESO

156 g (con batería de 2000mAh)

COLOR

Negro

en la caja

ACCESÓRIOS

Cargador de pared, cable USB,

auriculares, protector de pantalla

certiFicaDo De conFormiDaD Países De la Ue

CE

Por la presente Lurbe Grup S.A. declara que el aparato ODYSEA 5 HD cumple los requisitos esenciales y otras disposiciones pertinentes de las Directivas indicadas a continuación:

DIRECTIVA EMC 2004/108/CE DIRECTIVA LVD 2006/95/CE DIRECTIVA R&TTE 1999/5/CE

Este producto está sujeto a la Directiva RoHS

Si en el futuro tiene que desechar este producto, tenga en cuenta que:

Los residuos de productos eléctricos no se tienen que tirar con la basura doméstica. Recíclelo en las instalaciones disponibles.

Consulte a las Autoridades Locales o al distribuidor para que le de instrucciones sobre el reciclaje.

(Directiva sobre la eliminación de Aparatos Electrónicos y Eléctricos)

ODYSEA 5 HD

verPackUngsinhalt

características Físicas

DIMENSÕES 143x72x9 mm (Com bateria de 2000 mAh)

PESO

156 g (Com bateria de 2000 mAh)

COR Negro

na caiXa

ACESSÓRIOS Carregador de parede, cabo USB, auriculares, protetor de ecrã

certiFicaDo De conFormiDaDe - Países Da Ue

CE

(Directiva sobre Resíduos de Equipamento Eléctrico e Electrónico)

ODYSEA 5 HD

Este producto está sujeto a la Directiva RoHS
