MANUAL DE USUARIO HCR27W HAIER

UNE PREUVE D’ACHAT DATEE EST REQUISE POUR BENEFICIER DE LA GARANTIE.

IMPORTANTE No regrese este producto a la tienda

Si tiene algún problema con este producto, por favor contacte el “Centro de Servicio al

Consumidor” al 1-877-337-3639 (Válido solo en E.U.A).

NECESITA UNA PRUEBA DE COMPRA FECHADA PARA EL SERVICIO DE LA GARANTIA

Lea todas las instrucciones antes de utilizar este aparato. Cuando utilice

este aparato, siempre ejerza las precauciones de seguridad básicas,

incluyendo las siguientes:

NOTA: Si el refrigerador se ha ubicado en una posición horizontal o

inclinada durante cualquier lapso de tiempo, espere 24 horas

antes de enchufar la unidad.

1) Utilice este aparato exclusivamente para su uso especificado, según se

describe en esta guía de uso y cuidados.

2) Este refrigerador debe ser instalado adecuadamente siguiendo las

instrucciones de instalación antes de utilizarse. Observe las

instrucciones para conectarlo a tierra en la sección de instalación.

3) Nunca desconecte su refrigerador tirando del cordón eléctrico. Sujete

siempre la clavija firmemente y retírela del contacto evitando torcerla.

4) Repare o reemplace inmediatamente cualquier cordón eléctrico que

muestre raspaduras o daños. No utilice ningún cordón que muestre

señales de abrasión o grietas en su extensión, clavija o terminal

5) Desconecte su congelador antes de limpiarlo o antes de hacer cualquier

reparación. Nota: Si por alguna razón este producto necesita ser

reparado, recomendamos fuertemente que la reparación se lleve a

cabo por un técnico calificado.

6) No emplee ningún aparato eléctrico o instrumento punzocortante para

descongelar su refrigerador.

7) Si su antiguo refrigerador no está siendo utilizado, recomendamos

quitarle las puertas. Esto reducirá los riesgos de accidentes infantiles.

8) Una vez que su refrigerador se encuentre operando, no toque las

superficies frías en el compartimento del congelador, especialmente

si sus manos se encuentran húmedas o mojadas. Su piel puede

adherirse a estas superficies extremadamente frías.

9) No congele alimentos que hayan sido previamente descongelados en

su totalidad. El Departamento de Agricultura de los Estados Unidos, en

su Boletín de Casa y Jardín No. 69 indica que: “…Usted puede volver

a congelar, sin correr ningún riesgo, aquellos alimentos congelados

que hayan sido descongelados y que aún contengan cristales de

hielo o que aún se encuentren fríos con una temperatura por

debajo de los 4.5°C (40°F).

INSTRUCCIONES PRECAUTORIAS2

Gracias por utilizar nuestro

producto Haier. Este sencillo

manual le orientará con respecto

al mejor uso que puede darle a su

Recuerde tomar nota del modelo

y número de serie. Ambos se

encuentran impresos en una

etiqueta en la parte adentro del

“…Carnes molidas, aves, o pescados descongelados que despidan olor

extraño o muestren decoloración no deben volver a congelarse y no

deben consumirse. El helado descongelado debe desecharse. Si el olor

o color de cierto alimento es deficiente o cuestionable, deséchelo. Tal

alimento podría resultar peligroso si lo ingiriese.

“…Incluso el descongelar parcialmente y volver a congelar los alimentos

disminuye su calidad de consumo, especialmente si se trata de frutas,

verduras y alimentos preparados. La calidad de consumo de las carnes

rojas es menormente afectada en comparación a la de muchos otros

alimentos. Utilice los alimentos que hayan vuelto a congelarse lo más

pronto posible para evitar que sufran mayor deterioro en su

calidad de consumo.”

10) Este refrigerador no debe de ser empotrado o colocado dentro

de un gabinete de cocina. Ha sido diseñado exclusivamente

para ser instalado por separado.

11) No opere su congelador en la presencia de gases explosivos.

GUARDE ESTAS INSTRUCCIONES PELIGRO Existe el riesgo de que los niños puedan quedar atrapados

dentro. Antes de tirar su refrigerador o congelador, quite las

puertas. Deje los anaqueles en su lugar para que los niños no

puedan entrar fácilmente en el interior.

REGISTRO DEL PRODUCTO3

INSTALACIóN DE SUR REFRIGERADOR 5

Desempaque del Refrigerador 5

Nivelación del Refrigerador 5

Circulación Apropiada del Aire 5

Alineación de la Puerta 5

Requisitos Eléctricos 6

Limitaciones de Instalación 6

Funciónes Generales 7

Entrepaños Interiores del Refrigerador 7

Información sobre el Almacenamiento de Alimentos8

Ruido Normal de Operación 8

LIMPIEZA Y CUIDADO APROPIADOS DEL CONGELADOR 9

Limpieza y Mantenimiento 9

Interrupciones de la Corriente Eléctrica 10

Vacaciones y Mudanza 10

Consejos para ahorrar energía 10

VERIFICACIóN DE PROBLEMAS 11

INFORMACIóN DE GARANTíA 124

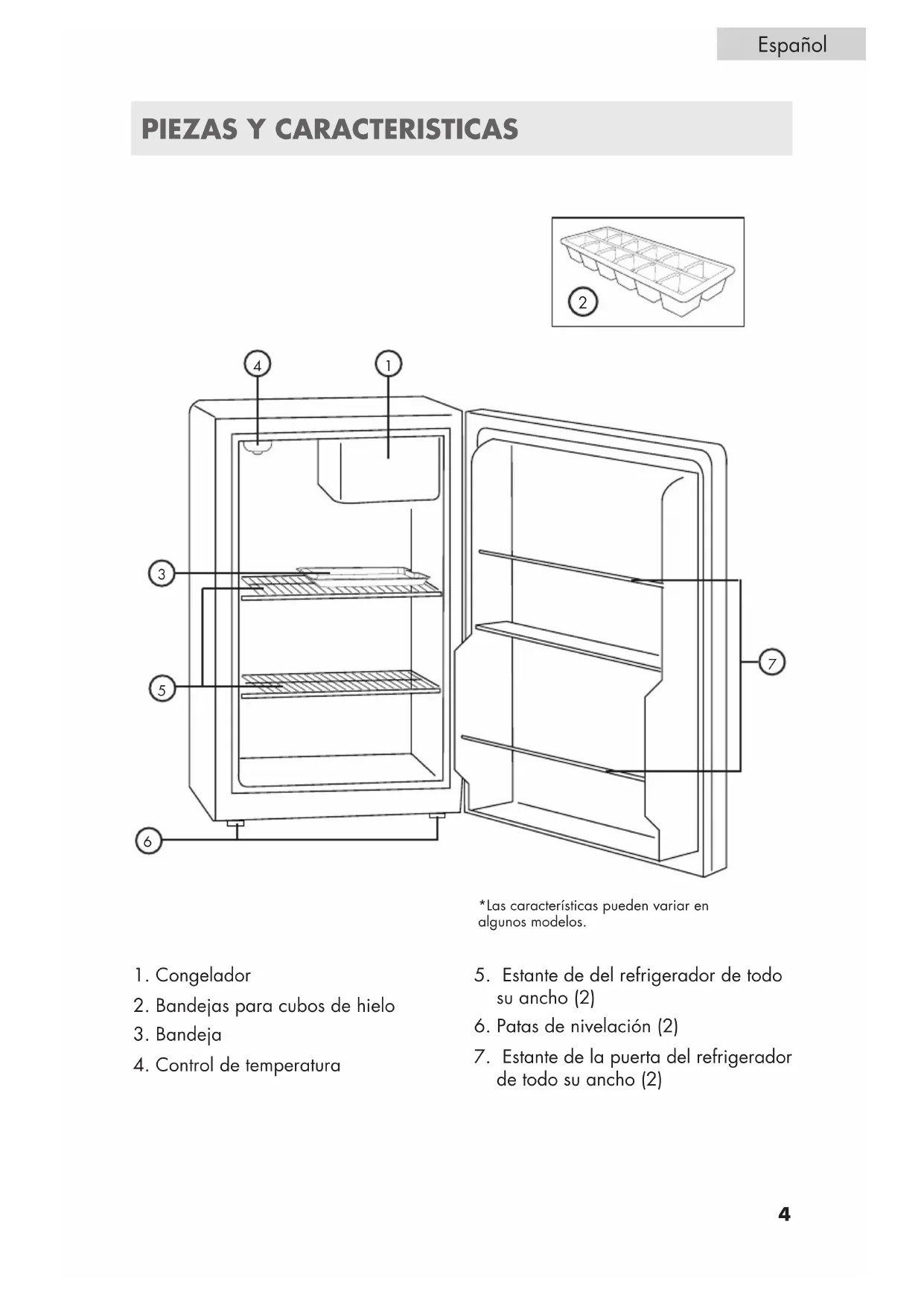

*Las características pueden variar en

2. Bandejas para cubos de hielo

4. Control de temperatura

5. Estante de del refrigerador de todo

6. Patas de nivelación (2)

7. Estante de la puerta del refrigerador

de todo su ancho (2)5

Desempaque del Refrigerador

1. Retire todo el material de embalaje. Esto incluye la base de espuma y toda

la cinta adhesiva que sostiene los accesorios del refrigerador en el interior y

2. Inspeccione y retire cualesquier restos del embalaje, la cinta adhesiva o los

materiales impresos antes de encender

Nivelación del Refrigerador

• Su refrigerador tiene dos patas niveladoras que están ubicadas en las esquinas

frontales de su refrigerador. Después de haber colocado su refrigerador en la

posición definitiva, puede nivelar su refrigerador.

• Puede ajustar las patas niveladoras girándolas a la derecha para

elevar el refrigerador y girándolas a la izquierda para bajarlo. La puerta

del refrigerador cerrará con más facilidad cuando las patas niveladoras son

Circulación Apropiadado del Aire

• Para asegurar que su refrigerador funcione con la eficiencia máxima para

la que fue diseñado, éste debe ser instalado en un lugar donde haya una

circulación de aire adecuada, conexiones eléctricas y

• Estas son las distancias recomendadas que deben dejarse

alrededor del refrigerador:

Parte Posterior50 mm

Alineación de la Puerta

1. Quite el tornillo de la cubierta de la bisagra.

2. Afloje los tornillos de la bisagra superior

usando un destornillador de punta de cruz.

3. Ajuste la puerta o coloque un espaciador

entremedio y luego vuelva a apretar los

4. Vuelva a colocar la cubierta de la bisagra

Requisitos Eléctricos

• Asegúrese de que haya un tomacorriente apropiado (115 V, 15 Amp.) con

una conexión a tierra apropiada para hacer funcionar

• Evite el uso de adaptadores de tres patas o el cortar la tercer pata de conexión

a tierra para poder conectar en un tomacorriente bifásico. Esto sería una

práctica muy peligrosa ya que no proveería al refrigerador con una conexión a

tierra adecuada y podría resultar un riesgo de descarga eléctrica.

• Evite el uso de alargues para mayor seguridad. Si fuese necesario

utilice solamente un alargue de tres cables que posea un enchuefe de tres

Limitaciones de Instalación

• No instale su refrigerador en ningún lugar que no tenga el aislamiento o la

calefacción apropiada, por ejemplo una cochera, etc. Su refrigerador no fue

diseñado para funcionar en temperaturas abajo de los 12° Centígrados (55°F).

• Seleccione un lugar adecuado para el refrigerador sobre una superficie sólida

y nivelada alejado de los rayos directos del sol o de una fuente de calor

como la de los radiadores, rejillas de calefacción, estufas, etc. Cualquier

desnivelación del piso debe ser corregido con las patas niveladoras ubicadas

en las esquinas inferiores frontales del refrigerador.

NOTA: Cuando la junta de culata de puerta obtiene apretado en durante el

envío, después que invertir la puerta que la junta de culata tendrá que

ser repone. Esto se hace para prevenir el refresca aire refrigerado de

escapar. Si hay un espacio entre la junta de culata de puerta y el gabi-

nete, puso la junta de culata suavemente estirarlo fuera sellar el espacio.7

Dial de Temperatura Ajustable:

Su refrigerador mantendrá automáticamente el nivel de temperatura que

seleccione. El dial de control de temperatura tiene 7 ajustes además del ajuste

"OFF" (apagado). El 1 es el más tibio. El 7 es el más frío. El girar el dial hasta

"OFF" (apagado), detiene el enfriamiento en ambas secciones del refrigerador y

congelador. Primero, ajuste el dial a 4 y permita que pasen 24 horas antes de

ajustar la temperatura a sus necesidades.

(Nota: Si el refrigerador ha sido colocado en una posición

horizontal o inclinada durante algún periodo de tiempo, espere 24

horas antes de enchufar la unidad.)

Compartimiento de congelador / Uso de las bandejas para cubos de

Este compartimiento está diseñando para hacer cubos de hielo y para el

almacenamiento de alimentos a corto plazo (unos pocos días como mucho).

ADVERTENCIA: Este compartimiento no está lo suficientemente frío como para

congelar alimentos por más de 5 días.

• Si la bandeja de cubos de hielo se pega al piso del compartimiento, vierta

un poco de agua tibia alrededor para aflojarla. No utilice agua hirviendo,

que puede dañar piezas plásticas; u objetos de metal filosos como un cuchillo

o destornillador, que pueden dañar la tubería del sistema de enfriamiento.

Lave la bandeja de cubos de hielo en agua tibia solamente. No la lave en el

Entrepaños Interiores del Refrigerador

Quitar o substituir un de ancho total resbala-hacia fuera el estante:

1. Levante ligeramente el entrepaño y deslícelo hacia el frente hasta sacarlo

2. Para volver a colocar el entrepaño, seleccione la ubicación deseada y deslice

cuidadosamente el entrepaño hasta que quede enganchado.

USO Y FUNCIÓNES DEL REFRIGERADOR

Información sobre el Almacenamiento de Alimentos

• Cuando almacene alimentos frescos que no estén preempacados, asegúrese

de envolver o almacenar los alimentos en un material hermético y a prueba de

humedad a menos que se indique de otra manera. Esto asegurará la vida útil

de los entrepaños y prevendrá la contaminación de olores y sabores.

• Limpie los contenedores antes de almacenarlos para evitar

derrames innecesarios.

• Los huevos deben ser almacenados en su caja original para aumentar la vida

• Las frutas deben ser lavadas y secadas y luego almacenadas en el cajón para

frutas y verduras en el ajuste de baja humedad para mantener su frescura. Si

no tiene cajones con control de humedad, coloque las frutas en bolsas plásticas

selladas antes de almacenarlas en el cajón.

• Los vegetales con piel deben ser almacenadas en bolsas o contenedores de

plástico y luego ser almacenadas en el cajón para frutas y verduras con un

ajuste de baja humedad.

• Los vegetales frondosos deben ser lavados y escurridos y luego almacenados

en bolsas o contenedores de plástico en el cajón para frutas y verduras con un

ajuste de alta humedad.

• Debe esperar a que los alimentos calientes se enfríen antes de almacenarlos en

el refrigerador. Esto prevendrá el uso innecesario de energía.

• Los mariscos frescos deben ser usados el mismo día que se compren.

• Cuando almacene carnes en la sección de alimentos frescos, manténgala en

el paquete original o vuélvala a empacar conforme sea necesario. Siga las

sugerencias de abajo para un almacenamiento seguro:

• Carnes Ahumadas/Curadas 7-10 Días

• Todas las demás 1-2 Días

Ruidos de Operación Normales que Pueda Escuchar

• Agua hirviendo, ruidos gorgoteantes o ligeras vibraciones que son el resultado

del gas refrigerante circulando a través del serpentín de enfriamiento.

• La commande de thermostat cliquettera quand elle fait un cycle en marche et en

Limpieza y Mantenimiento

Advertencia: Para evitar una descarga eléctrica siempre desenchufe su

refrigerador antes de limpiarlo. El ignorar esta advertencia

puede causar esiones o la muerte.

Precaución: Antes de usar productos de limpieza, siempre lea y siga las

instrucciones y advertencias del fabricante para evitar lesiones

personales o daños al producto.

En general: • Prepare una solución de limpieza de 3-4 cucharadas de

bicarbonato de sodio mezclado con agua tibia. Use una

esponja o un trapo suave, humedecidos con la solución de

limpieza, para limpiar su refrigerador.

• Enjuague con agua limpia tibia y seque con un trapo suave.

• No use químicos fuertes, abrasivos, amoniaco, cloro,

detergentes concentrados, disolventes o estropajos metálicos.

Algunos de estos químicos pueden disolver, dañar y/o

decolorar su refrigerador.

la puerta: • Limpie los empaques de la puerta cada tres meses de

acuerdo a las instrucciones generales. Los empaques deben

mantenerse limpios y flexibles para asegurar un sellado

• El aplicar un poco de vaselina en el lado articulado de los

empaques mantendrá el empaque flexible y asegurará un

Descongele cada vez que la escarc h a en la pared del compartimento del

congelador alcance 3,3 mm (1/8 de pulgada) de espesor. Nunca utilice ningún

instrumento metálico o punzoc o rtante para retirar la escarcha, ya que podría

dañar los canales tubul a res de enfriamiento (Un tubo de enfriamiento perforado

provocar serios daños a la unidad y anulará la garantía). Recomendamos

emplear una espátula de plástico. Para descongelar, retire los al mentos y

la charola para cubos de hielo del compartimento del congelad or. Coloque

la charola recolectora de goteo en su lugar, y gire el selector y control de

temperatura a la posición de "APAGADO".

El descongelamientogeneralmente se

lleva a cabo en unas cuantas horas. Para

descongelar más rápido, mantenga la puert

a abiert y coloque un recipiente con agua

tibia dentro del refrigerador. Después de

descongelar, vierta el agua de la charola

recolectora de goteo en el fregaderoy

l-ávela con agua tibia.

CUIDADOS Y LIMPIEZA ASECUADA DEL REFRIGERADOR10

Interrupciones de Energía

• Pueden ocurrir ocasionalmente interrupciones de energía debido a

tormentas eléctricas u otras causas. Desenchufe el cable eléctrico del

tomacorriente de corriente alterna cuando ocurra una interrupción en el sistema

eléctrico. Cuando la electricidad haya regresado, vuelva a conectar el cable

eléctrico a un tomacorriente de corriente alterna. Si ocurre una interrupción en

el sistema eléctrico durante un periodo prolongado, inspeccione y deseche los

alimentos descongelados o echados a perder en el refrigerador o congelador.

Limpie el refrigerador antes de volver a usarlo.

Vacaciones y Mudanza

• Durante ausencias largas o vacaciones, vacíe la comida del

refrigerador y congelador, coloque el dial de temperatura a la posición de OFF

(apagado) y limpie el refrigerador y los empaques de la puerta de acuerdo a

la sección de “Limpieza general”. Mantenga las puertas abiertas para que el

aire pueda circular en el interior. Al mudarse, siempre traslade el refrigerador

verticalmente. No lo traslade con la unidad colocada horizontalmente. Pudiera

ocurrir un posible daño el sistema sellado.

Consejos para ahorrar energía

• El refrigerador debe ubicarse en la zona más fresca de la habitación, lejos

de artefactos que generen calor o conductos de calefacción, y lejos de la luz

• Deje que los alimentos calientes se enfríen antes de guardarlos en el

refrigerador. Cuando se carga el refrigerador en exceso, el compresor debe

funcionar más tiempo y por lo tanto se aumenta el consumo de energía. Los

alimentos que se refrigeran demasiado lentamente pueden perder la calidad o

• Asegúrese de envolver correctamente los alimentos y de secar los recipientes

antes de colocarlos en el refrigerador.

• Los estantes metálicos no deben revestirse con papel aluminio, papel encerado

o toallas de papel. Los revestimientos interfieren en la circulación del aire frío,

lo que hace que el refrigerador sea menos eficiente.

• Organice los alimentos de manera tal que se reduzcan la cantidad de veces

que se abre la puerta y las búsquedas prolongadas. Quite tantos elementos

como sean necesarios de una vez y cierre la puerta con la mayor rapidez

El Refrigerador no Funciona:

• Revise que el control del termostato no esté en la posición de “OFF”

• Revise que el refrigerador esté conectado.

• Revise que haya corriente eléctrica en el tomacorriente de corriente alterna,

revisando el interruptor de circuito.

La temperatura de los alimentos parece estar demasiado

• Apertura constante de la puerta.

• Dele tiempo a los alimentos tibios para que puedan alcanzar una temperatura

• Revise que los empaques estén bien sellados.

• Limpie el serpentín del condensador

• Ajuste el control de temperatura al ajuste más frío.

La temperatura de los alimentos es demasiado fría:

• Si el ajuste del control de temperatura es muy frío, ajústelo a una

temperatura más cálida y permita que pasen varias horas hasta que la

temperatura se ajuste.

El refrigerador se enciende frecuentemente:

• Esto puede ser normal para mantener una temperatura constante durante

temperaturas altas y días húmedos.

• Las puertas pudieron haberse abierto frecuentemente o durante un largo

• Limpie el serpentín del condensador.

• Revise que el empaque esté bien sellado.

• Revise que las puertas estén completamente cerradas.

Acumulación de humedad en el interior o exterior

• Esto es normal durante periodos de alta humedad.

• Apertura constante o prolongada de la puerta.

• Revise que los empaques de la puerta estén bien sellados.

El refrigerador despide un olor:

• Necesita limpiar el interior.

• Los alimentos envueltos o sellados inadecuadamente están despidiendo

La luz del refrigerador no funciona:

• Nivele el refrigerador.

• Vuelva a alinear la puerta del refrigerador/congelador.

• Revise que no haya obstrucciones como contenedores de alimentos, la cubierta

del cajón para frutas y verduras, entrepaños, recipientes, etc.

VERIFICACIÓN DE PROBLEMAS Español12

Qué cubre y por cuánto tiempo?

Esta garantía cubre todos los defectos en

los materiales o los causados por el traslado

durante un período de:

5 años el sistema sellado

(únicamente en taller)

La garantía comienza el día en que el

producto fue comprado. La factura original

de compra debe ser presentada antes de

hacer uso del servicio.

Excepciones: Garantía de uso

no aplica ninguna otra garantía

1. Las partes mecánicas y eléctricas que se

utilizan para el funcionamiento, por un

período de 12 meses. Incluye todas las

partes menos el acabado final.

2. Los componentes del sistema sellado, por

ej. el compresor hermético, condensador,

evaporador, de todo defecto de

manufactura por un período de 5 años

desde la fecha de compra. Cualquier

daño a estos componentes causado por

abuso mecánico o utilización inadecuada

1. Repararemos o reemplazaremos

cualquier parte mecánica o eléctrica

que se compruebe como defectuosa en

el funcionamiento normal y durante el

período de garantía.

2. No habrá cargos para el comprador

por las partes y labor de acuerdo a los

items anteriores y respetando el período

de 12-meses. Luego de ese período sólo

los componentes estan cubiertos por la

garantía. La labor deberá ser abonada

3. Contacte su service autorizado más

cercano. Para averiguar el nombre del

service mas cercano llame al

ESTA GARANTI A CUBRE EN LOS EEUU, PUERTO RICO Y CANADA. NO CUBRE LO SIGUIENTE Daños por instalación impropia

Daños en el embarque y translado

Otros defectos que no sean de manufactura

Daños por desuso, abuso, accidente,

alteración o falta de cuidado y

mantenimiento adecuado.

Daños por otro uso que no sea el

Daños ocasionados por reparaciones de

personal no perteneciente a algún service

Decoraciones o reemplazo de la bombita

Transporte y embarque

Labor (luego de los primeros 12 meses)

ESTA GARANTIA LIMITADA ESTA DADA EN LUGAR DE CUALQUIER OTRA GARANTIA.

El remedio dado por esta garantía es

exclusivo y es otorgado en lugar de

cualquier otra solución. Esta garantía no

cubre daños incidentales o secundarios,

de modo que las limitaciones precendentes

no lo alcanzan a usted. Algunos Estados

no permiten las limitaciones de tiempo de

una garantía implícita, de modo que las

limitaciones anteriores pueden no aplicarse

Esta garantía le da derechos legales

específicos, y usted puede contar con otros

derechos de acuerdo al Estado donde se
