Tipo de producto	Base elevadora para lavadora o secadora
Marca	Whirlpool
Modelo	WHP1000SQ
Uso	Para lavadora y secadora de carga frontal
Altura	Ajustable para aparatos de 36" (91,4 cm) o 38" (96,5 cm)
Material	Acero
Color	Blanco
Capacidad del cajón	Sí, cajón de almacenamiento integrado
Herramientas necesarias para la instalación	Llave de trinquete 1/4", llave plana, alicates, nivel, cubo
Piezas incluidas	4 tornillos para chapa n.°12 x 5/8", calzos espaciadores, instrucciones
Seguridad	Requiere dos personas; evitar materiales inflamables; estacionar a 46 cm del suelo en un garaje
Instalación	Sobre suelo firme; patas ajustables con tuercas de bloqueo
Garantía	1 año limitada (Whirlpool o Kenmore según lugar de compra)
Compatibilidad	Lavadoras y secadoras de carga frontal
Patas	Patas ajustables con tuercas de bloqueo
Ventilación	No aplica
Limpieza	Limpiar con un paño húmedo
País de uso	Estados Unidos y Canadá

Preguntas frecuentes - WHP1000SQ - INSTALLATION WHIRLPOOL

¿Cuáles son las herramientas necesarias para instalar la base WHP1000SQ?

Las herramientas necesarias son: un cuchillo, una llave de trinquete de cabeza hexagonal de 1/4" o una llave plana correspondiente, un nivel, una llave plana de 1/4", unos alicates o pinzas articuladas, y un cubo.

¿La base es compatible con todos los modelos de lavadoras y secadoras?

La base WHP1000SQ está diseñada para lavadoras y secadoras de carga frontal. No es compatible con modelos de carga superior.

¿Se necesitan dos personas para instalar la base?

Sí, debido al peso excesivo, se recomienda usar dos personas o más para mover e instalar la base, para evitar lesiones.

¿Cómo ajustar la altura de la base?

La base viene con patas ajustables. Use una llave de trinquete o una llave plana de 1/4" para atornillar o desatornillar las patas hasta que el aparato esté nivelado. Luego apriete las tuercas de bloqueo contra la base.

¿Cuál es la altura de la base para un aparato de 36"?

Para un aparato de altura 36" (91,4 cm), el borde ancho del pedestal debe colocarse abajo. Para un aparato de 38" (96,5 cm), el borde ancho se coloca arriba.

¿La base dispone de un cajón de almacenamiento?

Sí, la base está equipada con un cajón de almacenamiento. Para acceder a los tornillos de fijación, debe pasar el brazo por la abertura del cajón.

¿Cuáles son las precauciones de seguridad a tomar durante la instalación?

Alejar materiales inflamables, colocar la secadora al menos a 46 cm del suelo en un garaje, y siempre usar dos personas para mover el aparato.

¿Cómo limpiar la base?

Limpie la base con un paño suave y húmedo. No use productos abrasivos ni inflamables.

¿La base tiene garantía?

Sí, la base tiene una garantía limitada de un año contra defectos de materiales y fabricación. Para aparatos comprados en Sears, se aplica la garantía Kenmore; en otros lugares, la garantía Whirlpool.

¿Puedo instalar la base si la lavadora o secadora ya está en su lugar?

Sí, pero primero debe desinstalar el aparato inclinándolo sobre la parte trasera, protegido con cartón. Siga los pasos de desinstalación en el manual antes de fijar la base.

MANUAL DE USUARIO WHP1000SQ - INSTALLATION WHIRLPOOL

INSTRUCCIONES DE INSTALACIÓN DEL PEDESTAL

Para uso solo con lavadoras y secadoras de carga frontal

INSTRUCTIONS D'INSTALLATION PIÉDESTAL

Piezas y herramientas 8

INSTRUCCIONES DE INSTALACIÓN ....9

Antes de instalar el pedestal .9

Instalación del pedestal 10

Complete la instalación 11

GARANTÍA DE LAVANDERÍA

KENMORE 12

GARANTÍA DE LAVANDERÍA

WHIRLPOOL 13

TABLE DES MATIÈRES

SÉCURITÉ DU PIÉDESTAL 14

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de advertencia de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que podrían ocasionar la muerte o una lesión a usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra "PELIGRO" o "ADVERTENCIA". Estas palabras significan:

PELIGRO

ADVERTENCIA

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que pueda suceder si no se siguen las instrucciones.

ADVERTENCIA

Peligro de Explosión

Mantenga los materiales y vapores inflamables, como la gasolina, lejos de la secadora.

Coloque la secadora a un mínimo de 46 cm sobre el piso para la instalación en un garaje.

No seguir estas instrucciones puede ocasionar la muerte, explosión o incendio.

NOTA: Si el conjunto de la secadora y del pedestal se ubica en un garaje, deberá añadir 8" (20,3 cm) bajo del pedestal para que la secadora quede a 18" (46 cm) encima del piso.

Si no sigue las instrucciones de inmediato, usted podría morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted podría morir o sufrir una lesión grave.

Piezas y herramientas

Reúna las herramientas y piezas necesarias antes de comenzar la instalación.

Herramientas necesarias

cuchillo para todo uso, llave de tuercas de 1/4 de cabeza hexagonal con trinquete o llave de extremo abierto, nivel, llave de tuercas de 9/16 de extremo abierto, pinzas o pinzas de junta móvil, balde

Piezas suministradas

INSTRUCCIONES DE INSTALACIÓN

Antes de instalar el pedestal

IMPORTANTE: Si su lavadora y secadora ya están instaladas, deben ser desinstaladas.

Si necesita desinstalar su lavadora o secadora, vea las herramientas necesarias en las instrucciones de instalación que vinieron con su modelo.

Cómo desinstalar su lavadora

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover y desinstalar la lavadora.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

NOTA: Llame a su centro de servicios más cercano si la lavadora se va a transportar. Para prevenir daños estructurales y de suspensión, su máquina debe estar debidamente preparada para ser nuevamente ubicada por un técnico certificado.

1. Cierre las llaves de agua caliente y fría.
2. Desenchufe el cordón de alimentación eléctrica.
3. Afloje lentamente las mangueras de llenado en las llaves para aliviar la presión del agua. Use una esponja o una toalla para absorber el agua derramada.
4. Retire las mangueras de llenado "HOT" (Caliente) y "COLD" (Fría) de la parte posterior de la lavadora. Drene el agua de las mangueras en un balde.
5. Con unas pinzas, apriete las aletas de la abrazadera de la manguera de desagüe para abrirla y deslícela hacia abajo de la manguera. Desconecte la manguera de desagüe de la lavadora y drene el agua que pueda tener en un balde.
6. Retire la lavadora de la pared para poder inclinarla sobre su respaldo.
7. Proteja el piso con un pedazo grande de cartón recortado de la caja del pedestal. Coloque la lavadora sobre su respaldo (asegúrese de que el cordón de alimentación eléctrica no esté debajo de la lavadora) de forma que el cartón quede totalmente bajo el borde inferior del respaldo de la lavadora.

Al inclinar la lavadora hacia atrás se va a derramar un poco más de agua. Pase a la sección "Instalación del pedestal".

Cómo desinstalar su secadora eléctrica

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover y desinstalar la secadora.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

1. Desenchufe el cordón de alimentación eléctrica.
2. Retire la secadora de la pared lo necesario para aflojar la abrazadera de ventilación. Afloje la abrazadera y quite suavemente el ducto de escape de la calidad de aire de la secadora.
3. Retire la secadora de la pared para poder inclinarla sobre su respaldo.
4. Proteja el piso con un pedazo grande de cartón recortado de la caja del pedestal. Coloque la secadora sobre su respaldo (asegúrese de que el cordón de alimentación eléctrica no esté debajo de la secadora) de forma que el cartón quede totalmente bajo el borde inferior del respaldo de la secadora (vea la Figura 1). Pase a la sección "Instalación del pedestal".

Cómo desinstalar su secadora a gas

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover y desinstalar la secadora.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

1. Desenchufe el cordón de alimentación eléctrica.
2. Corte el suministro de gas.
3. Retire la secadora de la pared lo necesario para aflojar la abrazadera de ventilación. Afloje la abrazadera y quite suavemente el ducto de escape de la calidad de aire de la secadora.
4. Desconecte el suministro flexible de gas de la secadora. Coloque un pedazo de cinta adhesiva sobre los extremos de las conexiones de la tubería de gas.
5. Retire la secadora de la pared para poder inclinarla sobre su respaldo.
6. Proteja el piso con un pedazo grande de cartón recortado de la caja del pedestal. Coloque la secadora sobre su respaldo (asegúrese de que el cordón de alimentación eléctrica no esté debajo de la secadora) de forma que el cartón quede totalmente bajo el borde inferior del respaldo de la secadora (vea la Figura 1). Pase a la sección "Instalación del pedestal".

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover la lavadora o la secadora.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

1. Coloque la lavadora/secadora con su embalaje cerca de su posición final. Corte el embalaje de la siguiente forma:

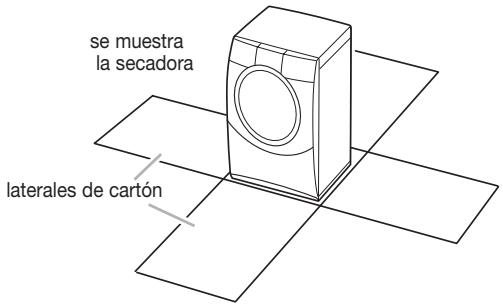

Lavadora: Corte la película de plástico a lo largo de la línea de corte punteada alrededor de la base. No quite el embalaje.

Secadora: Corte el cartón alrededor de la parte superior y de las esquinas hacia abajo a lo largo de las líneas de corte punteadas. Ponga los cuatro laterales de cartón en el suelo. Descarte la parte superior y los postes de cartón esquineros.

IMPORTANTE: Deje el piso de cartón bajo de la secadora.

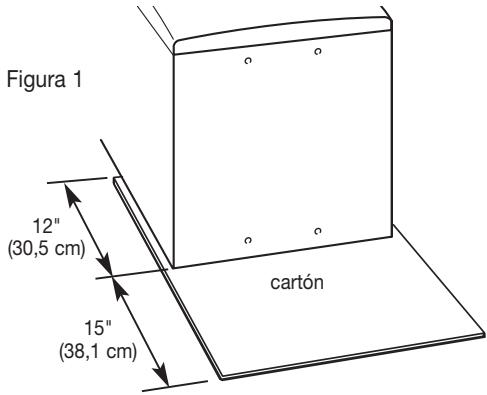

1. Coloque la lavadora/secadora en el piso sobre su respaldo.

NOTA: Cuando coloque la lavadora sobre su respaldo, mantenga la cubierta inferior abajo, en el piso. No quite la película de plástico, los postes esquineros o la cubierta superior. Éstos protegen el piso y el respaldo de la lavadora.

Cuando coloque la secadora sobre su respaldo, el piso y el respaldo de la misma estarán protegidos por el cartón.

Instalación del pedestal

Siga estas instrucciones para instalar el pedestal a una lavadora o secadora.

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar el pedestal.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

La bolsa de piezas contiene cuatro tornillos para lámina metálica de cabeza hexagonal #12 x 5/8" que se usan en el paso 3 y en las Instrucciones de instalación.

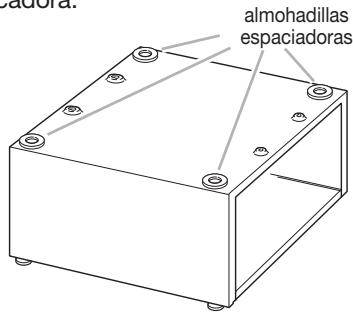

1. Asegúrese de que las cuatro almohadillas espaciadoras estén en su lugar en la parte superior del pedestal. Estas almohadillas reducen la vibración entre el pedestal y la lavadora/secadora.

1. Si su lavadora/secadora tiene las patas instaladas, retírelas. No instale las patas que vinieron con la nueva lavadora/secadora.

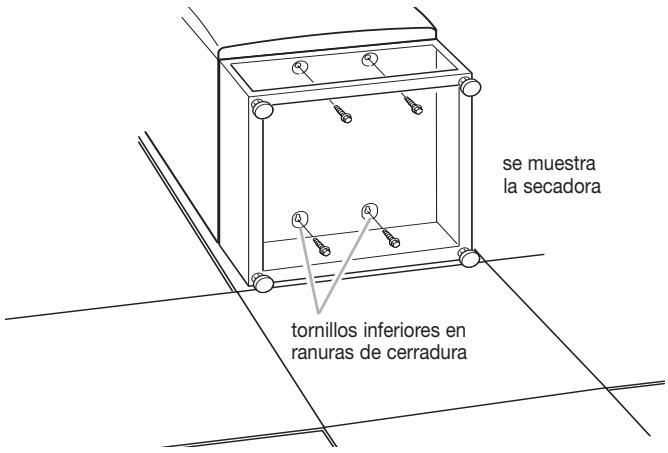

2. Instale parcialmente los 2 tornillos para lámina metálica de cabeza hexagonal #12 x 5 1/8" en los orificios inferiores. Deje un espacio de aproximadamente 1 cm entre la cabeza del tornillo y la parte inferior de la lavadora/secadora.

1. Mueva el pedestal acercándolo al fondo de la lavadora/secadora. Deslice las ranuras alargadas del pedestal sobre los dos tornillos parcialmente instalados.
2. Coloque el pedestal hacia el frente de la lavadora/secadora e instale los dos tornillos para lámina metálica de cabeza hexagonal restantes. No los apriete completamente.
3. Alinee los costados del pedestal de forma que estén al ras con los costados de la lavadora/secadora. A través de la abertura del pedestal, apriete firmemente todos los tornillos del pedestal.

1. Incorpore la lavadora/secadora nuevamente a la posición vertical. Quite y descarte los materiales de embalaje incluyendo la película de plástico de la lavadora, los postes esquineros y la cubierta superior.

Complete la instalación.

1. Deslice la lavadora/secadora cerca de su posición final.
2. Siga las instrucciones de instalación que vinieron con su modelo para terminar la instalación o reinstalación de su lavadora/secadora (es decir, mangueras, salidas de ventilación, etc.).
3. Nivele la lavadora/secadora de lado a lado y de adelante hacia atrás.

Nota: Asegúrese de que las cuatro patas del pedestal hagan contacto con el piso sólidamente.

Coloque un nivel en la parte superior. Ubique los tornillos hexagonales de 1/4 pulgada encima de cada pata del pedestal. Por debajo del pedestal y usando una llave de tuercas de cabeza hexagonal de trinquete de 1/4 pulgada o una llave de extremo abierto, ajuste las patas hacia arriba o hacia abajo según sea necesario para nivelar la lavadora/segadora.

1. Cuando la lavadora/segadora esté nivelada, use una llave de tuercas de 9/16 pulgadas de extremo abierto para apretar firmemente las contratuercas de las cuatro patas contra el pedestal. Las contratuercas deben ser apretadas para evitar vibraciones.
2. Alinee el panel delantero con el pedestal y encájelo a presión en su lugar.

Para los modelos de lavadora/segadora cuya altura sea de 38 pulgadas (96,5 cm), el extremo ancho debe colocarse en la parte superior.

Para los modelos de lavadora/segadora cuya altura sea de 36 pulgadas (91,4 cm), el extremo ancho debe colocarse en la parte inferior.

GARANTÍA DE LOS PRODUCTOS DE LAVANDERÍA

Antes de solicitar servicios técnicos

Si este producto de lavandería fue adquirido en Sears, se aplicará la "Garantía de los productos de lavandería Kenmore" (vea a continuación).

Si este producto de lavandería fue adquirido en otro lugar, se aplicará la "Garantía de los productos de lavandería Whirlpool" (vea a continuación). Sírvase tener a mano su recibo de compra cuando llame a Whirlpool Corporation para solicitar servicios bajo la "Garantía de los productos de lavandería de Whirlpool Corporation".

GARANTÍA DE LOS PRODUCTOS DE LAVANDERÍA KENMORE®

GARANTÍA LIMITADA DE UN AÑO

Cuando este electrodoméstico haya sido instalado, operado y mantenido según las instrucciones provistas con el producto, si este producto de lavandería falla por defectos de material o de mano de obra dentro de un año a partir de la Fecha de compra, llame al 1-800-4-MY-HOME para gestionar la reparación libre de cargo. Si este producto de lavandería es empleado para algo otro uso que no sea el doméstico familiar, esta garantía solo tiene vigencia por 90 días a partir de la Fecha de compra.

ESTA GARANTÍA CUBRE SOLAMENTE LOS DEFECTOS DE MATERIAL Y MANO DE OBRA. SEARS NO PAGARÁ POR:

1. Los artículos no reutilizables que puedan gastarse por el uso normal, incluyendo, pero sin limitación, filtros, correas, focos y bolsas.
2. ¿Cómo ser constructor de un parque?
3. ¿Cómo ser constructor de un parque?
4. ¿Cómo ser constructor de un parque?
5. Un técnico de servicio para limpiar o mantener este producto.
6. Daños a este producto o fallas del mismo en caso de no ser instalado, operado o mantenido conforme a todas las instrucciones provistas con el producto.
7. Daños a este producto o fallas del mismo como resultado de accidente, abuso, uso indebido o un uso diferente de uno para el cual fue creado.
8. Daños a este producto o fallas del mismo causados por el uso de detergentes, limpiadores, productos químicos o utensilios diferentes de los recomendados en todas las instrucciones provistas con el producto.
9. Daños a piezas o sistemas o fallas de los mismos como resultado de modificaciones no autorizadas que se hayan efectuado en este producto.

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS; LIMITACIÓN DE RECURSOS

El único y exclusivo recurso del cliente según los términos de esta garantía limitada será el de reparar el producto según se estipula en la presente. Las garantías implícitas, incluyendo las garantías de comerciabilidad o de calidad para un propósito particular, serán limitadas a un año o al período más corto permitido por ley. Sears no se hará responsable por daños incidentales o consecuentes. Algunos estados y provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, o limitaciones acerca de cuánto tiempo debe durar una garantía implícita de comerciabilidad o calidad, de modo que las limitaciones o exclusiones arriba mencionadas pueden no aplicarse en su caso.

Esta garantía se aplica sólo cuando este producto de lavandería se usa en los Estados Unidos y Canadá.

Esta garantía le otorga derechos legales específicos, y es posible que usted tenga también otros derechos, los cuales varían de un estado a otro.

En el espacio a continuación, anote el número completo de modelo y serie, así como la fecha de compra. Usted puede encontrar esta información en la etiqueta con el número de modelo y de serie ubicada en el producto.

Tenga esta información disponible para facilitarle la obtención de asistencia o servicios con prontitud siempre que llame a Sears con respecto a su producto de lavandería.

Número de modelo

Número de serie

Fecha de compra

Guarde estas instrucciones y su comprobante de compra para referencia futura.

GARANTÍA DE LOS PRODUCTOS DE LAVANDERÍA DE WHIRLPOOL CORPORATION

GARANTÍA LIMITADA DE UN AÑO

Durante un año a partir de la fecha de compra, siempre y cuando se dé a este producto un uso y mantenimiento de conformidad con las instrucciones adjuntas o provistas con el producto, Whirlpool o Whirlpool Canada (en lo sucesivo denominado "Whirlpool") se hará cargo del costo de las piezas de repuesto individuales de fábrica y del trabajo de reparación para corregir defectos en los materiales o en la mano de obra. El servicio deberá ser suministrado por una compañía de servicio designada por Whirlpool.

WHIRLPOOL NO PAGARÁ POR LOS SIGUIENTES ARTÍCULOS

1. Visitas de servicio técnico para corregir la instalación de su producto, para enseñarle a usar su producto, para cambiar o reparar fusibles domésticos o para corregir la instalación eléctrica o de la tubería de la casa.
2. Reparaciones cuando su producto se use de un modo diferente al doméstico familiar.
3. Daños causados por accidente, alteración, uso indebido, abuso, incendio, inundación, actos fortuitos, instalación incorrecta, instalación que no está de acuerdo con los códigos eléctricos o de plomería, o el empleo de productos no aprobados por Whirlpool.
4. Piezas de repuesto o gastos de reparación para electrodomésticos que se empleen fuera de los Estados Unidos o Canadá.
5. Recogida y entrega. Este producto está diseñado para ser reparado en el hogar.
6. Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el producto.
7. Gastos de viaje y transporte para obtener servicios del producto en lugares remotos.
8. La remoción e instalación de su producto si estuviera instalado en un lugar inaccesible o si no estuviera instalado de conformidad con las instrucciones de instalación publicadas.

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS; LIMITACIÓN DE RECURSOS

EL ÚNICO Y EXCLUSIVO RECURSO DEL CLIENTE SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL PRODUCTO SEGÚN SE ESTIPULA EN LA PRESENTE. LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO LAS GARANTÍAS DE COMERCIABILIDAD O DE CAPACIDAD PARA UN PROPÓSITO PARTICULAR, SERÁN LIMITADAS A UN AÑO O AL PERÍODO MÁS CORTO PERMITIDO POR LEY. WHIRLPOOL NO SE RESPONSABILIZARÁ POR DAÑOS INCIDENTALES O CONSECUENTES. ALGUNOS ESTADOS Y PROVINCIAS NO PERMITEN LAS EXCLUSIONES O LIMITACIONES POR DAÑOS INCIDENTALES O CONSECUENTES, O LIMITACIONES ACERCA DE CUÁNTO DEBE DURAR UNA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O CAPACIDAD, DE MODO QUE LAS LIMITACIONES O EXCLUSIONES ARRIBA MENCIONADAS PUEDEN NO APLICARSE EN SU CASO. ESTA GARANTÍA LE OTORGA DERECHOS LEGALES ESPECÍFICOS Y ES POSIBLE QUE USTED TENGA TAMBIÉN OTROS DERECHOS QUE PUEDEN VARIAR DE UN ESTADO A OTRO O DE UNA PROVINCIA A OTRA.

Esta garantía no tiene vigor fuera de los cincuenta Estados Unidos y Canadá. Póngase en contacto con el distribuidor autorizado de Whirlpool para determinar si corresponde otra garantía. En los EE.UU., si necesita servicio, llame al 1-800-422-1230. En Canadá, llame al 1-800-807-6777. 6/06

Guarde este libro y su comprobante de compra juntos para referencia futura. Usted debe proporcionar el comprobante de la compra o una fecha de instalación para obtener servicios bajo la garantía.

Escriba la siguiente información acerca de su producto principal para poderle mayor facilidad a obtener asistencia o servicio técnico o si alguna vez llegara a necesitarlo. Deberá tener a mano el número completo del modelo y de la serie. Usted puede encontrar esta información en la etiqueta con el número de modelo y de serie ubicada en el producto.

Nombre del distribuidor

Dirección

Número de teléfono

Número de modelo

Número de serie

Fecha de compra

SEGURIDAD DEL PEDESTAL
