MANUAL DE USUARIO LE32C350 SAMSUNG

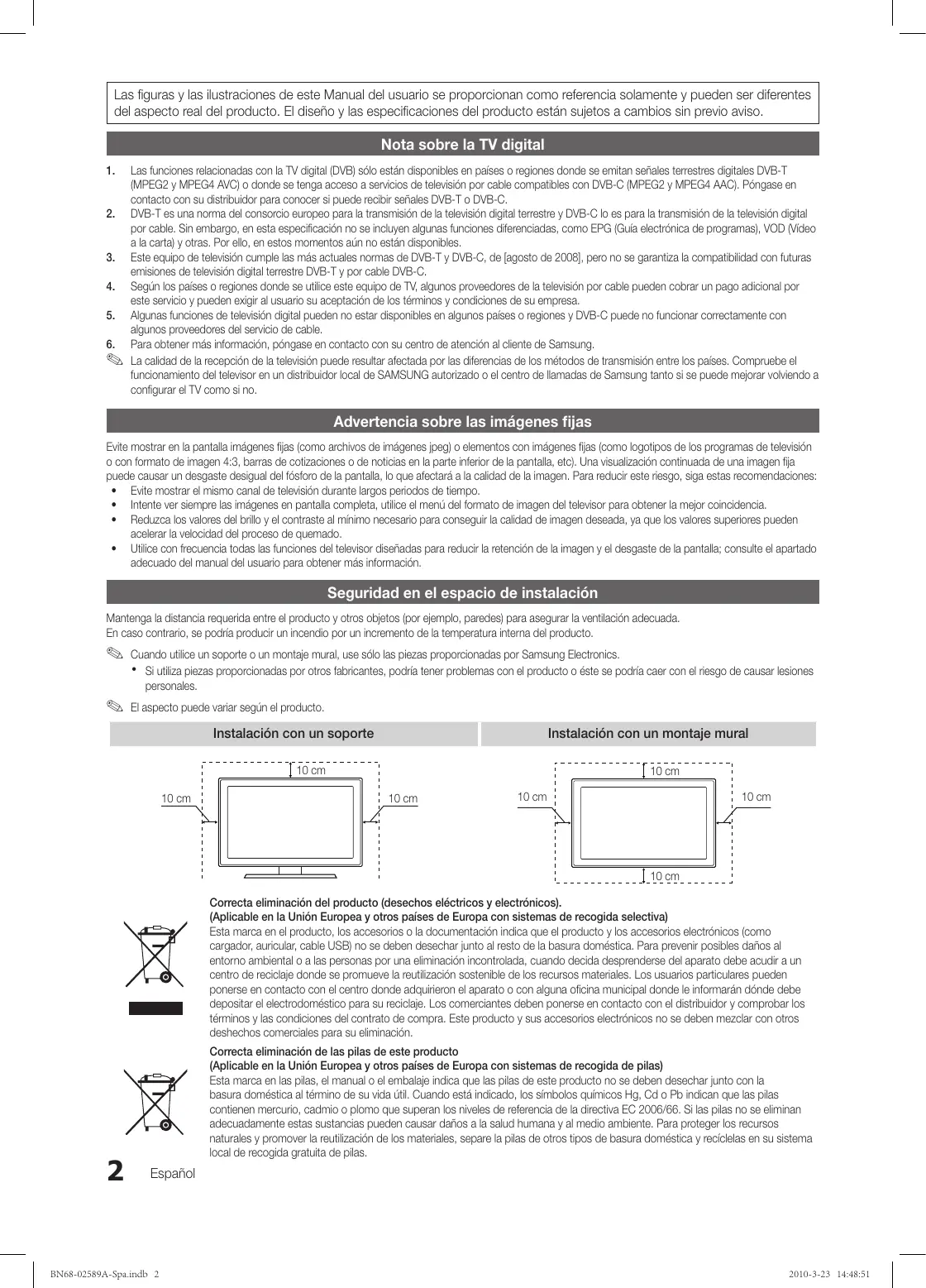

Las figuras y las ilustraciones de este Manual del usuario se proporcionan como referencia solamente y pueden ser diferentes del aspecto real del producto. El diseño y las especificaciones del producto están sujetos a cambios sin previo aviso. Nota sobre la TV digital Las funciones relacionadas con la TV digital (DVB) sólo están disponibles en países o regiones donde se emitan señales terrestres digitales DVB-T (MPEG2 y MPEG4 AVC) o donde se tenga acceso a servicios de televisión por cable compatibles con DVB-C (MPEG2 y MPEG4 AAC). Póngase en contacto con su distribuidor para conocer si puede recibir señales DVB-T o DVB-C. 2. DVB-T es una norma del consorcio europeo para la transmisión de la televisión digital terrestre y DVB-C lo es para la transmisión de la televisión digital por cable. Sin embargo, en esta especificación no se incluyen algunas funciones diferenciadas, como EPG (Guía electrónica de programas), VOD (Vídeo a la carta) y otras. Por ello, en estos momentos aún no están disponibles. 3. Este equipo de televisión cumple las más actuales normas de DVB-T y DVB-C, de [agosto de 2008], pero no se garantiza la compatibilidad con futuras emisiones de televisión digital terrestre DVB-T y por cable DVB-C. 4. Según los países o regiones donde se utilice este equipo de TV, algunos proveedores de la televisión por cable pueden cobrar un pago adicional por este servicio y pueden exigir al usuario su aceptación de los términos y condiciones de su empresa. 5. Algunas funciones de televisión digital pueden no estar disponibles en algunos países o regiones y DVB-C puede no funcionar correctamente con algunos proveedores del servicio de cable.

6. Para obtener más información, póngase en contacto con su centro de atención al cliente de Samsung.

✎✎ La calidad de la recepción de la televisión puede resultar afectada por las diferencias de los métodos de transmisión entre los países. Compruebe el funcionamiento del televisor en un distribuidor local de SAMSUNG autorizado o el centro de llamadas de Samsung tanto si se puede mejorar volviendo a configurar el TV como si no.

Advertencia sobre las imágenes fijas Evite mostrar en la pantalla imágenes fijas (como archivos de imágenes jpeg) o elementos con imágenes fijas (como logotipos de los programas de televisión o con formato de imagen 4:3, barras de cotizaciones o de noticias en la parte inferior de la pantalla, etc). Una visualización continuada de una imagen fija puede causar un desgaste desigual del fósforo de la pantalla, lo que afectará a la calidad de la imagen. Para reducir este riesgo, siga estas recomendaciones:

• Evite mostrar el mismo canal de televisión durante largos periodos de tiempo.
• Intente ver siempre las imágenes en pantalla completa, utilice el menú del formato de imagen del televisor para obtener la mejor coincidencia.
• Reduzca los valores del brillo y el contraste al mínimo necesario para conseguir la calidad de imagen deseada, ya que los valores superiores pueden acelerar la velocidad del proceso de quemado.
• Utilice con frecuencia todas las funciones del televisor diseñadas para reducir la retención de la imagen y el desgaste de la pantalla; consulte el apartado adecuado del manual del usuario para obtener más información. Seguridad en el espacio de instalación Mantenga la distancia requerida entre el producto y otros objetos (por ejemplo, paredes) para asegurar la ventilación adecuada. En caso contrario, se podría producir un incendio por un incremento de la temperatura interna del producto. ✎✎ Cuando utilice un soporte o un montaje mural, use sólo las piezas proporcionadas por Samsung Electronics. xx Si utiliza piezas proporcionadas por otros fabricantes, podría tener problemas con el producto o éste se podría caer con el riesgo de causar lesiones personales. ✎✎ El aspecto puede variar según el producto. Instalación con un soporte Instalación con un montaje mural 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm Correcta eliminación del producto (desechos eléctricos y electrónicos). (Aplicable en la Unión Europea y otros países de Europa con sistemas de recogida selectiva) Esta marca en el producto, los accesorios o la documentación indica que el producto y los accesorios electrónicos (como cargador, auricular, cable USB) no se deben desechar junto al resto de la basura doméstica. Para prevenir posibles daños al entorno ambiental o a las personas por una eliminación incontrolada, cuando decida desprenderse del aparato debe acudir a un centro de reciclaje donde se promueve la reutilización sostenible de los recursos materiales. Los usuarios particulares pueden ponerse en contacto con el centro donde adquirieron el aparato o con alguna oficina municipal donde le informarán dónde debe depositar el electrodoméstico para su reciclaje. Los comerciantes deben ponerse en contacto con el distribuidor y comprobar los términos y las condiciones del contrato de compra. Este producto y sus accesorios electrónicos no se deben mezclar con otros deshechos comerciales para su eliminación.

Correcta eliminación de las pilas de este producto (Aplicable en la Unión Europea y otros países de Europa con sistemas de recogida de pilas) Esta marca en las pilas, el manual o el embalaje indica que las pilas de este producto no se deben desechar junto con la basura doméstica al término de su vida útil. Cuando está indicado, los símbolos químicos Hg, Cd o Pb indican que las pilas contienen mercurio, cadmio o plomo que superan los niveles de referencia de la directiva EC 2006/66. Si las pilas no se eliminan adecuadamente estas sustancias pueden causar daños a la salud humana y al medio ambiente. Para proteger los recursos naturales y promover la reutilización de los materiales, separe la pilas de otros tipos de basura doméstica y recíclelas en su sistema local de recogida gratuita de pilas. Español BN68-02589A-Spa.indb 2 2010-3-23 14:48:51 Contenido Introducción

Accesorios Aspecto general del panel de control Aspecto general del mando a distancia Conexión de una antena Plug & Play (configuración inicial) Conexiones

Conexión a un dispositivo AV Conexión a un dispositivo de audio Conexión a un PC Cambio de la fuente de entrada Funciones básicas

Cómo desplazarse por los menús Uso del botón INFO (Guía actual y próxima) Planificación de la televisión Menú de canales Menú de la imagen Menú del sonido Menú de configuración Menú de asistencia técnica

Funciones avanzadas 22 Media Play Información adicional

Función de teletexto de los canales analógicos Instalación del montaje en la pared Bloqueo antirrobo Kensington Fijación del televisor a la pared Solución de problemas Especificaciones Índice POWER

P.SIZE S.MODE P.MODE ¡Compruebe este símbolo!

Esta función se puede utilizar pulsando el botón TOOLS del mando a distancia. I-II DUAL SUBT. Nota Guía paso a paso MEDIA.P GUIDE BN68-02589A-Spa.indb 3

2010-3-23 14:48:51 Introducción Accesorios ✎ Asegúrese de que los siguientes elementos se incluyen con el televisor de pantalla LCD. Si falta alguno, póngase en contacto con su distribuidor. ✎ El color y la forma de los componentes pueden variar según los modelos. y Mando a distancia y 2 pilas AAA y Manual del usuario y Paño de limpieza y Tarjeta de garantía / Guía de seguridad (no disponible en algunos lugares) Consulte la guía para instalar el soporte. (M4 X L16) 1 EA y Soporte (1unidad) y Tornillos (3 unidades) Aspecto general del panel de control ✎ El color y la forma del producto pueden variar según el modelo. Sensor del mando a distancia Indicador de encendido Altavoces P (Power) Indicador de encendido SOURCEE MENU

Sensor del mando a distancia Enciende y apaga el televisor. Parpadea y se apaga cuando se enciende el aparato y se ilumina en el modo en espera. Cambia entre todas las fuentes de entrada disponibles. En el menú de la pantalla, utilice este botón del mismo modo que haría con el botón ENTERE del mando a distancia. Muestra un menú en pantalla , la OSD (visualización en pantalla), de las funciones del TV. Ajusta el volumen. En la OSD, utilice estos botones Y de igual modo que los botones ◄ y ► del mando a distancia. Cambian los canales En la OSD, utilice estos botones z de igual modo que los botones ▼ y ▲ del mando a distancia. El mando a distancia debe dirigirse hacia este punto del televisor. Modo de espera No deje el televisor en modo de espera durante períodos largos de tiempo (cuando está de vacaciones, por ejemplo). Aunque esté apagado continúa consumiendo una pequeña cantidad de energía. Se recomienda desenchufar el cable de alimentación.

Español BN68-02589A-Spa.indb 4 2010-3-23 14:48:52 Encender y apagar el televisor. (pág. 6) 01 Introducción Aspecto general del mando a distancia Mostrar y seleccionar las fuentes de vídeo disponibles. (pág. 10) Cambiar de canal. Volver al canal anterior. Cortar temporalmente el sonido. Ajustar el volumen. Cambiar de canal. Mostrar el menú de pantalla principal. (pág. 10) Ver el reproductor multimedia. Muestra la lista de canales en la pantalla. (pág. 14) MEDIA.P Visualizar la información de la Guía electrónica de programas (EPG). (pág. 11) Seleccionar rápidamente las funciones que se usan con mayor frecuencia. Mostrar información en la pantalla del televisor. Seleccionar los elementos del menú en pantalla y cambiar los valores del menú. Salir del menú. (pág. 10) Volver al menú anterior. (pág. 10) Botones en los menús Admin. de canales, Media Play, etc.

AD: Selección de la descripción de audio. (No disponible en algunos lugares) (pág. 18) P.SIZE: Elegir el tamaño de imagen. (pág. 16) SUBT.: Visualizar subtítulos digitales (pág. 20) Instalación de las pilas (tamaño de las pilas: AAA) ✎ NOTA

Utilice el mando a distancia a menos de 7 metros del televisor.

Una luz muy brillante puede afectar al funcionamiento del mando a distancia. No lo utilice cerca de luces fluorescentes o de neón.

El color y la forma pueden variar según el modelo. Español BN68-02589A-Spa.indb 5

2010-3-23 14:48:53 Introducción Conexión de una antena Cuando el televisor se enciende por primera vez, los valores se inician de forma automática. ✎ Preparación: Conexión del cable de alimentación y la antena. Antena VHF/UHF Entrada de Alimentación Plug & Play (configuración inicial) Cuando el televisor se enciende por primera vez, una secuencia de indicaciones en pantalla permite configurar los parámetros básicos. Pulse el botón POWERP. Plug & Play sólo está disponible cuando la fuente Entrada está configurada como TV.

Selección de un idioma

Selección de un país Selección de Demo tienda o Uso doméstico Pulse los botones ▲ o ▼ y a continuación pulse el botón ENTERE. POWER Seleccione el idioma deseado para la OSD (presentación en pantalla). Pulse los botones ◄ o ► y a continuación pulse el botón ENTERE. y Seleccione el modo Uso doméstico. El modo Demo tienda se utiliza en los entornos comerciales. y Recupere la configuración de la unidad desde Demo tienda a Uso doméstico (estándar): Pulse el botón del volumen del televisor. Cuando se muestra la OSD del volumen, mantenga pulsado el botón MENU durante 5 segundos. Pulse los botones ▲ o ▼ y a continuación pulse el botón ENTERE. Seleccione el país que desee. Si no existe el país que desea en el menú, seleccione Otros.

✎ Después de seleccionar el país en el menú del país, algunos modelos pueden presentar una opción adicional para configurar el código PIN.

✎ Para introducir el código PIN, 0-0-0-0 no está disponible. Selección de una antena Selección de un canal Pulse los botones ▲ o ▼ y a continuación pulse el botón ENTERE. Permite seleccionar Aérea o Cable. Pulse los botones ▲ o ▼ y a continuación pulse el botón ENTERE. Seleccione la fuente del canal que desee memorizar. Al configurar la fuente de la antena en Cable, se muestra un paso que le permite asignar valores numéricos (frecuencias de los canales) a los canales. Para obtener más información, consulte Canal → Auto Store (Almacenamiento automático). (pág. 12) ✎ Pulse el botón ENTERE en cualquier momento para interrumpir el proceso de memorización. Configure el Modo de reloj automática o manualmente. Pulse los botones ▲ o ▼ para seleccionar Auto y a continuación pulse el botón ENTERE.

Configuración del Modo de reloj

Visualización de la Guía Se muestra el modo de conexión para obtener una mejor calidad de pantalla HD. de conexión HD. Disfrute de su Pulse el botón ENTERE. televisor. Si desea reiniciar esta función... Seleccione Configuración - Plug & Play (configuración inicial). Escriba su código PIN de 4 dígitos. El número PIN predeterminado es “0-0-0-0.” Si desea cambiar el número PIN, utilice la función Cambiar PIN.

Español BN68-02589A-Spa.indb 6 2010-3-23 14:48:53 Conexiones 02 Conexiones Conexión a un dispositivo AV Uso de un cable HDMI/DVI: Conexión HD (hasta 1080p) Dispositivos disponibles: DVD, reproductor Blu-ray, receptor por cable HD, receptor por satélite HD STB (decodificador), decodificador, receptor por satélite (STB)

DVD Rojo Blanco HDMI OUT

Cuando se usa una conexión de cable HDMI/DVI, se debe conectar en el terminal HDMI (DVI) IN. Para la conexión del cable DVI, use un cable de DVI a HDMI o un adaptador de DVI-HDMI (DVI a HDMI) para la conexión del vídeo y los terminales PC / DVI AUDIO IN para el audio. Si se conecta un dispositivo externo como un reproductor DVD/Blu-ray/decodificador/receptor por satélite STB que admita versiones HDMI anteriores a 1.3, el televisor quizás no funcione normalmente (por ejemplo, no se muestre la pantalla/no haya sonido/parpadeos molestos/colores anormales). Si tras conectar un cable HMDI no hay sonido, compruebe la versión HDMI del dispositivo externo. Si sospecha que es una versión anterior a 1.3, póngase en contacto con el proveedor del dispositivo para confirmar la versión de HDMI y solicitar una actualización. Es aconsejable adquirir un cable certificado HDMI. De lo contrario, la pantalla puede aparecer vacía o producirse un error de conexión. Uso de un cable de componentes (hasta 1080p) o audio / vídeo (sólo 480i) y de un cable euroconector (Scart) Dispositivos disponibles: Reproductor VCR, DVD, Blu-ray, decodificador, receptor por satélite STB

AUDIO OUT VIDEO OUT R-AUDIO-L

R-AUDIO-L ✎ En el modo Ext., la salida DTV sólo admite vídeo y audio MPEG SD. ✎ Para obtener la mejor calidad de imagen, se recomienda la conexión de componentes antes que la conexión A/V. R-AUDIO-L

Español Conexiones Conexión a un dispositivo de audio Uso de una conexión de cable óptico o de audio Dispositivos disponibles: sistema de audio digital, amplificador, sistema Home Theatre DVD OPTICAL Sistema de audio digital R-AUDIO-L

Cuando un sistema de audio digital se conecta al terminal DIGITAL AUDIO OUT (OPTICAL), se reduce el volumen del televisor y del sistema.

El audio de 5.1 canales está disponible cuando el televisor se conecta a un dispositivo externo que admite audio de 5.1 canales.

Cuando el receptor (sistema Home Theatre) está activado, se puede oír la salida de sonido desde el terminal óptico del televisor. Cuando el televisor recibe una señal DTV, envía el sonido de 5.1 canales al receptor del sistema Home Theatre. Cuando la fuente es un componente digital, como un reproductor DVD / Blu-Ray / receptor de cable o satélite (decodificador), y está conectada al televisor a través de HDMI, sólo se oye el sonido de 2 canales del receptor del sistema Home Theatre. Si desea oír el audio de 5.1 canales, conecte el terminal de la salida de audio digital del reproductor DVD / Blu-ray / decodificador / receptor por satélite STB directamente al amplificador o al sistema Home Theatre. Conexión a un PC Uso de cables HDMI/DVI / D-sub DVI OUT R-AUDIO-L

Español BN68-02589A-Spa.indb 8 2010-3-23 14:48:59 La resolución óptima es 1360 X 768 @ 60 Hz. Mode IBM MAC Resolución 640 x 350 720 x 400 640 x 480 832 x 624 640 x 480 800 x 600 VESA DMT 1024 x 768 Frecuencia horizontal (kHz) Frecuencia vertical (Hz)

Frecuencia de reloj de píxeles (MHz)

Modos de visualización (entradas D-Sub y HDMI/DVI) ✎✎NOTA xx En una conexión de cable HDMI/DVI, se debe conectar en el terminal HDMI (DVI) IN. xx No se admite el modo entrelazado. xx El aparato puede funcionar incorrectamente si se selecciona un formato de vídeo que no sea estándar. xx Los modos Independiente y Compuesto no se admiten. SOG (Sincr. en verde) no se admite. Ranura de las CONEXIONES COMMON INTERFACE Para ver canales de pago se debe insertar una “TARJETA CI o CI+”. yy Si no se inserta una “TARJETA CI o CI+” algunos canales mostrarán el mensaje de “Scrambled Signal (Señal codificada)”. yy En 2 o 3 minutos aparecerá en la pantalla la información del enlace que contiene un número telefónico, un identificador de ‘TARJETA CI o CI+’, un identificador del sistema y demás información. Si aparece un mensaje de error, póngase en contacto con su proveedor de servicios. yy Si ha terminado la configuración de la información del canal, aparecerá el mensaje “Updating Completed (Actualiz. completa)”, indicando que la lista de canales ya se ha actualizado. ✎✎NOTA xx Debe obtener una “TARJETA CI o CI+” en un proveedor local de servicios. xx Para retirar la “TARJETA CI o CI+”, extráigala cuidadosamente con las manos, puesto que si cae al suelo se puede dañar. xx Inserte la “TARJETA CI o CI+” en la dirección marcada sobre ella. xx La ubicación de la ranura COMMON INTERFACE puede variar según los modelos. xx La “TARJETA CI o CI+” no se admite en algunos países o zonas; consulte a su distribuidor local. xx Si tiene cualquier problema, póngase en contacto con un proveedor del servicio. Español BN68-02589A-Spa.indb 9

2010-3-23 14:49:00 P.MODE Conexiones Cambio de la fuente de entrada Editar nombre

Lista de fuentes FAV.CH Úselo para seleccionar TV u otras fuentes de entrada externas como reproductores de DVD/Blu-ray/decodificadores/receptores MTS al televisor. por satélite STB conectados

En Fuentes, se resaltan las entradas conectadas.

Ext. y PC siempre están activados. DUAL VCR / DVD / Cable STB / Satélite STB / PVR STB / Receptor AV / Juego / Videocámara / PC / DVI PC / Dispositivos DVI / TV / IPTV / Blu-ray / HD DVD / DMA: Dé un nombre al dispositivo conectado en las tomas de entrada; de esta manera será más fácil seleccionar el dispositivo de entrada. Cuando se conecta un cable HDMI/DVI al puerto HDMI (DVI) IN, se debe configurar los modos DVI PC o Dispositivos DVI en Editar nombre. MEDIA.P Funciones básicas Cómo desplazarse por los menús Antes de usar el televisor, siga los pasos siguientes para conocer cómo explorar el menú y seleccionar y ajustar las diversas funciones.

1 Botón MENU: Muestra el menú principal de la pantalla. 2 Botones ENTERE / direccionales: Mueva el cursor y seleccione una opción. Confirme la configuración. 3 Botón RETURN: Vuelve al menú anterior. 4 Botón EXIT: Sale del menú en pantalla.

El paso de acceso puede variar según el menú seleccionado.

Funcionamiento de la OSD (presentación en pantalla) MENU m

ENTERE EXIT e Las opciones del menú principal se muestran en la pantalla: Imagen, Sonido, Canal, Configuración, Entrada, Aplicación, Asistencia técnica. Seleccione un icono con los botones ▲ o ▼. Pulse ENTERE para acceder al menú secundario. Seleccione un menú secundario con los botones ▲ o ▼. Ajuste el valor de un elemento con los botones ◄ o ►. El ajuste de la visualización en pantalla puede variar según el menú seleccionado. Pulse el botón ENTERE para completar la configuración. Pulse EXIT. Español BN68-02589A-Spa.indb 10 2010-3-23 14:49:01 Uso de la vista planificada

estado de algunos ajustes de audio-vídeo. La Now & Next guide (Guía actual y próxima) muestra la información de la programación diaria de cada canal de televisión de acuerdo con la hora de emisión. yy Desplácese con ◄, ► para ver la información de un programa mientras ve un canal. MTS FAV.CH yy Desplácese con ▲, ▼ para ver la información de otros canales. Si desea ir al canal actualmente seleccionado, pulse el botón ENTERE. Guía EWatch ' Información DUAL Planificación de la televisión Información E Cancelar

Rojo (Modo Vista): Ver la lista de programas que se están emitiendo o se van a emitir.

Amarillo (+24 horas): Ver la lista de los programas que MEDIA.P se van a emitir al cabo de 24 horas.

Azul (Modo can): Seleccione el tipo de canales que desee ver en la ventana Vista can.. –– El modo del canal varía según el origen de la antena.

(Información): Muestra detalles del programa seleccionado. (Página): Permite ir a la página anterior/siguiente. 6 Botón ENTERE –– Cuando se selecciona el programa actual, se puede ver el programa seleccionado. –– Cuando se selecciona un programa futuro, se puede MEDIA.P reservar el programa seleccionado. Para cancelar una programación, vuelva a pulsar el botón ENTERE y seleccione Cancelar programaciones. Uso de la vista del canal Guía five five

Guía MTS La información deFAV.CH la Guía electrónica de programas (EPG) la proporcionan las emisoras. Mediante la planificación de la programación proporcionada por las emisoras, se puede especificar por adelantado el programa que se desea ver de modo que a la hora especificada el televisor cambie automáticamente al canal del programa seleccionado. Las entradas DUAL aparecer vacías o desfasadas de los programas pueden según el estado del canal.

Uso del botón INFO (Guía actual y próxima) P.MODE POWER La pantalla identifica el canal actual y el Información k Página E Ver

Español BN68-02589A-Spa.indb 11

2010-3-23 14:49:02 Funciones básicas Administrador de canales ¦¦ Uso de los canales favoritos Borrar o establecer los canales favoritos y usar la guía de programas de las emisiones digitales. Seleccione un canal en las pantallas Canales, Mis canales o Programado.

• Mis canales Canales All Aérea

(Admin. de canales) Muestra todos los canales favoritos. Canales: Muestra la lista de canales según el tipo de canal.

• Mis canales: Muestra el grupo del canal.

✎✎Uso de los botones de colores con el Admin. de canales ✎✎Se mostrará el símbolo “*” y el canal se configurará como favorito.

1. Seleccione un canal y pulse el botón TOOLS.

2. Añada o borre un canal del grupo de canales que

desee entre 1, 2, 3 y 4. xx Es posible seleccionar uno o más grupos.

3. Después de cambiar la configuración, la lista

de canales de cada grupo se puede ver en Mis canales.

All Canales Programado: Muestra todos los programas reservados actualmente. ■■ Editar mis canales t : Puede establecer los canales seleccionados que desee agrupar como canales favoritos. xx Rojo (Antenna): Elija entre Aérea o Cable. xx B Verde (Zoom): Aumenta o disminuye el número

Amarillo (Seleccionar): Seleccione los canales que desee y pulse el botón amarillo para configurar todos los canales seleccionados al mismo tiempo. La marca c aparece a la izquierda de los canales seleccionados. Aérea xx (Página): vaya a la página anterior o siguiente. xx T (Herramientas): Muestra el menú de opciones Admin. de canales. (Los menús de las opciones pueden cambiar, dependiendo de la situación.) Antena

Zoom Editar Mis canales Bloquear Borrar BBC World bid-up.tv Deseleccionar todo Boonerang Seleccionar todos Seleccionar

Menú de canales ¦¦ Sintonización de los canales Iconos de la pantalla de estado del canal Iconos

Función Canal analógico. Canal seleccionado. Canal configurado como favorito. Programa que se está emitiendo. Canal bloqueado. Programa reservado. Antena (Aérea / Cable) Antes de empezar a memorizar los canales disponibles, debe indicar el tipo de origen de la señal conectada al televisor (es decir, aérea o sistema de cable). País Aparece la pantalla para la introducción del número PIN. Escriba su código PIN de 4 dígitos. ■■ Canal digital: Cambie el país de los canales digitales. ■■ Canal analógico: Cambie el país de los canales analógicos.

Español BN68-02589A-Spa.indb 12 2010-3-23 14:49:03 Almacenamiento manual Busca un canal automáticamente y lo guarda en el televisor. Busca un canal manualmente y lo guarda en el televisor. ✎✎Puede que los números de programa asignados automáticamente no correspondan a los números de programa reales o deseados. Si el canal está bloqueado con la función Bloqueo niños aparece la ventana para la introducción del código PIN. ■■ Fuente de la antena (aérea / cable): Seleccione la fuente de antena que desee memorizar. ■■ Fuente del canal (digital y analógico / digital / analógico): Seleccione la fuente del canal que desea memorizar. Cuando seleccione Cable → Digital y Analógico o Digital: Proporcione un valor para explorar los canales de cable. Modo de búsqueda (completa / red / rápida): Busca todos los canales de las emisoras activas y los guarda en el televisor. ✎✎ Si se establece Rápida, se puede configurar manualmente Red, ID red, Frecuencia, Modulación, Velocidad símbolos pulsando el botón del mando a distancia. Red (auto / manual): Selecciona el modo de configuración de ID red entre Auto o Manual. ID de red: Cuando Red está establecido en Manual, se puede configurar ID Red con los botones numéricos. ✎✎Si el canal está bloqueado con la función Bloqueo niños aparece la ventana para la introducción del código PIN. ■■ Canal digital (Canal, Frecuencia, Ancho de banda): (disponible en el modo DTV) Cuando la búsqueda ha finalizado, los canales se actualizan en la lista de canales. ✎✎Al seleccionar Antena → Aérea: Canal, Frecuencia, Ancho de banda. ✎✎Cuando se selecciona Antena → Cable: Frecuencia, Modulación, Velocidad símbolos. ■■ Canal analógico (programa, sistema de color, sistema de sonido, canal, buscar): Si se produce un sonido anormal o no se produce sonido, vuelva a seleccionar el estándar de sonido adecuado. ✎✎Modo de canal xx P (modo de programa): Al finalizar la sintonización, las estaciones de emisión de su zona se habrán asignado a los números de posición comprendidos entre P0 y P99. Puede seleccionar un canal introduciendo el número de posición en este modo. xx C (modo de canal aéreo)/S (modo de canal por cable): Estos dos modos permiten seleccionar un canal introduciendo el número asignado a cada emisora aérea o por cable. Frecuencia: Muestra la frecuencia del canal. (es diferente en cada país) ¦¦ Edición de canales Modulación: Muestra los valores de modulación disponibles. Menú de opciones del administrador de canales Velocidad símbolos: Muestra las velocidades de símbolo disponibles. 03 Funciones básicas Almacenamiento automático (Admin. de canales)

1. Seleccione un canal y pulse el botón TOOLS.

2. Edite el nombre o el número del canal mediante los

menús Editar nombre canal o Editar número canal. ■■ Editar nombre canal (sólo canales analógicos): Asigne un nombre de canal personal. ■■ Editar número canal (sólo canales digitales): Edite el número pulsando los botones numéricos. ¦¦ Otras funciones Opciones de búsqueda de cable (según el país) Establece opciones adicionales de búsqueda, como la frecuencia y la velocidad de símbolos para la búsqueda de red por cable. ■■ Frecuencia inicio/Frecuencia parada: Configure la frecuencia de inicio o de parada (es diferente en cada país) ■■ Modulación: Muestra los valores de modulación disponibles. ■■ Velocidad símbolos: Muestra las velocidades de símbolo disponibles. Español BN68-02589A-Spa.indb 13

2010-3-23 14:49:03 Funciones básicas Menú de opciones del administrador de canales (Admin. de canales) Establezca cada canal mediante las opciones del menú Admin. de canales (Bloquear / Desbloquear, Visual. con temp, Ordenar, Borrar, Seleccionar todos / Deseleccionar todos). Los elementos del menú de opciones pueden variar según el estado del canal.

1. Seleccione un canal y pulse el botón TOOLS.

2. Seleccione una función y cambie la configuración.

■■ Bloquear / Desbloquear: Se puede bloquear un canal para que no se pueda seleccionar ni visualizar. ✎✎NOTA xx Está función está disponible sólo cuando Bloqueo niños está configurado como Activado. xx Aparece la pantalla para la introducción del número PIN. Escriba un número de 4 dígitos, el predeterminado es “0-0-0-0”. Cambie el PIN mediante la opción Cambiar PIN ■■ Visual. con temp: Se puede establecer que el canal que se desee se muestre automáticamente a una hora determinada. Para utilizar esta función, en primer lugar configure la hora actual. ✎✎ Cuando se ha seleccionado un canal digital, pulse el botón ► para ver el programa digital. ■■ Ordenar (sólo canales analógicos): Esta operación permite cambiar los números de programa de los canales memorizados. Puede que sea necesario realizarla después de la memorización automática. ■■ Borrar: Puede suprimir un canal para que se muestren los canales que desee. ■■ Seleccionar todos / Deseleccionar todos: Seleccione o deseleccione todos los canales seleccionados en el administrador de canales. Importa o exporta la asignación del canal. Para utilizar esta función se debe conectar un dispositivo USB. Aparece la pantalla para la introducción del número PIN. Escriba su código PIN de 4 dígitos.

✎✎ El código PIN predeterminado para un televisor nuevo es ‘0-0-0-0’. ■■ Importar de USB: Importar la lista de canales del USB. ■■ Exportar a USB: Exportar la lista de canales a USB. Sintonización fina (sólo canales analógicos) Si la señal es débil o está distorsionada, realice manualmente la sintonización fina del canal. Los canales bien sintonizados están marcados con un asterisco “*”.

✎✎ Para reiniciar la sintonización fina, seleccione Restab.. Menú de la imagen Cambio del modo de imagen preseleccionado Modo t Seleccione el tipo de imagen preferido. ■■ Dinámico: Adecuado para un entorno iluminado. ■■ Estándar: Adecuado para un entorno normal. ■■ Película: Adecuado para ver películas en un entorno oscuro. Programado (Admin. de canales) Puede ver, modificar o borrar un programa que haya reservado para ver. ¦¦ Ajuste de la configuración de la imagen ■■ Cambiar información: Cambie un programa que haya reservado para ver. ■■ Cancelar programaciones: Cancele un programa que haya reservado para ver. ■■ Información: Muestre un programa que haya reservado para ver. (También puede cambiar la información de la reserva.) ■■ Seleccionar todos / Deseleccionar todos: Seleccione o deseleccione todos los programas reservados. xx En los modos analógicos TV, Ext., AV del sistema PAL, no se puede usar la función Matiz (V/R). xx En el modo PC, sólo se pueden realizar cambios en xx La configuración de cada dispositivo externo conectado al televisor se puede ajustar y guardar. Puede ver todos los canales encontrados. POWER xx Si se disminuye el brillo de la imagen se reduce el

El televisor tiene diferentes opciones de configuración para controlar la calidad de la imagen. las opciones Luz de fondo, Contraste y Brillo. Lista de canales P.SIZE consuno de energía. Español BN68-02589A-Spa.indb 14 S.MODE P.MODE 2010-3-23 14:49:04 ■■ Detalle de sombras (-2~+2): Aumente el brillo de las imágenes oscuras. Solución ECO ■■ Gamma: Ajuste la intensidad del color primario. ✎✎ Inhabilitado en el modo PC. ■■ Ahorro de energía (Desactivado / Bajo / Medio / Alto / Imagen desact. / Automático)t: Ajuste el brillo del televisor para reducir el consumo de energía. Si se selecciona Imagen desact., la pantalla se apaga, pero se oye el sonido. Pulse cualquier botón, excepto el del volumen, para encender la pantalla. ■■ Sólo modo RGB (Desactivado / Rojo / Verde / Azul): Se puede ajustar Color o Matiz del Rojo, Verde o Azul de la imagen de un dispositivo externo (reproductor DVD, sistema Home Theatre, etc.). ■■ Espera sin señal (Desactivado / 15 min / 30 min / 60 min): Activa el modo de espera, tras un estado de “Sin señal” o “Comprobar cable señal” durante un periodo de tiempo especificado por el usuario. ■■ Balance de blanco: Ajuste la temperatura del color para obtener una imagen más natural. ✎✎ Deshabilitado cuando el PC está en el modo de ahorro de energía. ¦¦ Cambio de las opciones de la imagen (disponible en los modos Estándar / Película Se puede ajustar detalladamente la configuración de la pantalla, incluidos el color y el contraste. ✎✎En el modo PC, sólo se pueden cambiar Contraste dinámico, Gamma y Balance de blanco. Contraste dinámico : Medio Detalle de sombras

Sólo modo RGB : Desactivado Gama de colores : Nativo Rojo + / Verde + /Azul +: Ajuste la luminosidad de cada color (rojo, verde, azul). Restab.: Restablece los valores predeterminados de Balance de blanco. ■■ Mejora del borde (Desactivado / Activado): Mejora los bordes del objeto. Opciones de imagen ✎✎En el modo PC sólo se pueden cambiar Tono color, Tamaño y Tiempo protec. autom. Configuración avanzada : Desactivado Rojo - / Verde - / Azul -: Ajuste la intensidad de cada color (rojo, verde, azul). ■■ Tono de piel: Mejore el tono rosado de “Tono de piel.” Configuración avanzada Tono del negro ■■ Gama de colores (Automático / Nativo): Ajuste la gama de colores disponibles para crear la imagen.

U Mover E Entrar R Volver ■■ Tono del negro (Desactivado / Oscuro / Más oscuro / El más oscuro): Seleccione el nivel de negro para ajustar la profundidad de la pantalla. ■■ Contraste dinámico (Desactivado / Bajo / Medio / Alto): Ajuste el contraste de la pantalla. Opciones de imagen Tono color : Normal Tamaño : 16:9 Modo Pantalla : 16:9 Filtro ruido MPEG : Automático N.neg HDMI Modo de película : Normal : Desactivado

U Mover E Entrar R Volver ✎✎ Cálido1 o Cálido2 se desactivan cuando el modo de imagen es Dinámico. ✎✎ La configuración de cada dispositivo externo conectado a una entrada del televisor se puede ajustar y guardar. Español BN68-02589A-Spa.indb 15 03 Funciones básicas ¦¦ Soluciones económicas

2010-3-23 14:49:04 Funciones básicas ■■ Tamaño: Es posible que el receptor de satélite o cable tenga también su propia gama de tamaños de pantalla. Sin embargo, es muy aconsejable utilizar el modo 16:9 la mayoría de las veces. P.SIZE Ancho automático: Ajusta automáticamente el tamaño de la imagen a la relación de aspecto de la pantalla 16:9. 16:9 : Ajusta el tamaño de la imagen a 16:9, para ver los DVD o las emisiones en formato ancho. Zoom ancho: Aumenta el tamaño de la imagen más que 4:3. ✎✎ Ajusta la posición mediante los botones ▲, ▼. Zoom: Amplía la imagen ancha de 16:9 en sentido vertical para que la imagen ocupe el tamaño de la pantalla. ✎✎ Ajusta la posición o el tamaño mediante los botones

I-II 4:3 : Configuración predeterminada para una película DUAL una emisión normal. ✎✎ No vea la televisión en formato 4:3 durante largos periodos de tiempo. Los rastros de bordes a la izquierda, derecha o centro de la pantalla pueden provocar un desgaste de la pantalla por la retención de la imagen que no está cubierto por la garantía. Ajuste pantalla: Muestra la imagen completa sin cortes SUBT. cuando la entrada de la señal es HDMI (720p / 1080i / 1080p) o Componente (1080i / 1080p). ✎✎NOTA xx Después de seleccionar Ajuste pantalla en HDMI (720p / 1080i / 1080p) o Componente (1080i / 1080p) quizás deba centrar la imagen:

1. Pulse los botones ◄ o ► para seleccionar Posición.

2. Pulse el botón ENTERE.

3. Pulse los botones ▲, ▼, ◄ o ► para mover la imagen.

xx Según la fuente de entrada, las opciones de tamaño de la imagen pueden variar. ■■ Modo Pantalla (16:9 / Zoom ancho / Zoom / 4:3): Sólo S.MODE P.MODE disponible cuando la imagen está configurada como Ancho automático. Se puede determinar el tamaño de imagen deseado en el tamaño de imagen panorámica 4:3 WSS o el original. Cada país europeo requiere un tamaño de imagen diferente. ✎✎ No disponible en los modos PC, Componente o HDMI. ■■ Filtro ruido digit. (Desactivado / Bajo / Medio / Alto / Automático / Visualización automática): Cuando la señal de emisión es débil pueden aparecer imágenes fantasmas o estáticas. Seleccione una de estas opciones hasta que vea la imagen de mejor calidad. Visualización automática: Cuando se cambian los canales analógicos, muestra la intensidad de la señal. ✎✎ Sólo disponible en los canales analógicos. ✎✎ Una barra verde indica que se está recibiendo la mejor señal posible. ■■ Filtro ruido MPEG (Desactivado / Bajo MEDIA.P / Medio / Alto / Automático): Reduce el ruido MPEG para proporcionar una mejor calidad de imagen. ✎✎ Inhabilitado en el modo PC. ■■ N.neg HDMI (Normal / Bajo): Selecciona el nivel de negro en la pantalla para ajustar la profundidad de ésta.

Disponible sólo en el modo HDMI (señales GUIDE AD RGB). ■■ Modo de película (Desactivado / Auto1 / Auto2): Configura el televisor para detectar automáticamente y procesar las señales de las películas procedentes de todas las fuentes y ajustar la imagen para conseguir una calidad óptima. ✎✎ Disponible en TV, AV, COMPONENT (480i / 1080i) y HDMI (480i / 1080i). ■■ Tiempo protec. autom. (2 horas / 4 horas / 8 horas / 10 horas / Desactivado) : Si la misma imagen se mantiene en la pantalla, actuará el protector automático de desgaste de pantalla. xx Los elementos disponibles pueden diferir según el modelo seleccionado. xx En el modo PC sólo se pueden ajustar los modos 16:9 y 4:3. xx La configuración de cada dispositivo externo Reinicio de la imagen (Aceptar / Cancelar) Restablece la configuración predeterminada del modo de la imagen actual. conectado a una entrada del televisor se puede ajustar y guardar. xx Si se usa la función Ajuste pantalla con la entrada HDMI 720p, en los laterales superior, inferior, derecho e izquierdo de la pantalla se cortará 1 línea como en la función de sobreexploración.

Español BN68-02589A-Spa.indb 16 2010-3-23 14:49:04 ■■ Voz clara: Realza las voces respecto de los sonidos. Defina la fuente de entrada al PC. ■■ Amplificar: Aumenta la intensidad del sonido de alta frecuencia para permitir una mejor audición a las personas con problemas de audición. Ajuste automático t Ajusta automáticamente los valores y las posiciones de la frecuencia y afina la configuración. ✎✎No disponible en las conexiones a través del cable HDMI/DVI. ¦¦ Ajuste de la configuración del sonido Ecualizador Ajusta el modo de sonido. Pantalla ■■ Grueso / Fino: Elimina o reduce el ruido de la imagen. Si el ruido no desaparece sólo con la sintonización fina, realice los ajustes de frecuencia hasta el máximo (Grueso) y vuelva a realizar la sintonización fina. Después de reducir el ruido, vuelva a ajustar la imagen para que quede alineada en el centro de la pantalla. ■■ Position: Ajuste la posición de la pantalla del PC con los botones direccionales (▲ / ▼ / ◄ / ►). ■■ Restablecer imagen: Restablece la configuración predeterminada de la imagen. Uso del televisor como una pantalla de ordenador (PC) Configuración del software del PC (basado en Windows XP) Según la versión de Windows y la tarjeta de vídeo, las pantallas reales del PC pueden ser diferentes, en cuyo caso se aplicará casi siempre la misma información de configuración básica (En caso contrario, póngase en contacto con el fabricante del ordenador o con el distribuidor de Samsung.)

1. Haga clic en “Panel de control” en el menú de inicio de

2. Haga clic en “Apariencia y temas” en la ventana “Panel

de control” y aparecerá un cuadro de diálogo.

3. Haga clic en “Pantalla” y aparecerá una cuadro de

diálogo sobre la pantalla.

4. Vaya a la pestaña “Configuración” en el cuadro de diálogo.

yy Configuración correcta del tamaño (resolución) [Óptima: 1360 x 768 píxeles] yy Si existe una opción de frecuencia vertical en el cuadro de diálogo de configuración de la pantalla, el valor correcto es “60” o “60 Hz”. Si no, haga clic en “Aceptar” y salga del cuadro de diálogo. Menú del sonido Cambio del modo de sonido preseleccionado Modo t ■■ Estándar: Selecciona el modo de sonido normal. ■■ Música: Refuerza la música por encima de las voces. ■■ Película: Ofrece el mejor sonido para películas. ■■ Balance I/D: Ajusta el balance entre los altavoces izquierdo y derecho. ■■ 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (ajuste de ancho de banda): Ajusta el nivel de frecuencias específicas de ancho de banda. ■■ Restab.: Restablece la configuración del ecualizador. ¦¦ Sistemas de sonido, etc. Virtual Surround (Desactivado / Activado) Esta función proporciona una sensación de sonido surround virtual de 5.1 canales a través del par de altavoces o de los auriculares mediante la tecnología HRTF (función de transferencia relativa a la cabeza). ✎✎Si Seleccionar altavoz está establecido como Altavoz externo, Virtual Surround está deshabilitado. Claridad diálogo (Desactivado / Activado) Esta función permite aumentar la intensidad de las voces por encima de la música de fondo y los efectos de sonido a fin de que el diálogo se pueda oír más claramente durante la visualización de un programa. Idioma de audio (sólo canales digitales) Cambie los valores predeterminados para los idiomas del audio. ✎✎El idioma disponible puede variar según la emisión. Formato de audio (MPEG / Dolby Digital 5.1) (sólo canales digitales) Cuando el sonido se emite desde un altavoz principal y un receptor de audio, se puede originar un sonido de eco debido a las diferencias en la velocidad de decodificación entre el altavoz principal y el receptor de audio. En tales casos, use la función Altavoz de TV. ✎✎La opción del Formato de Audio puede variar según la emisora. El sonido Dolby Digital de 5.1 canales sólo está disponible cuando se conecta un altavoz externo mediante un cable óptico. Español BN68-02589A-Spa.indb 17 03 Funciones básicas ¦¦ Ajuste del televisor con el ordenador

2010-3-23 14:49:05 I-II DUAL MEDIA.P Funciones básicas Descripción de audio (no está disponible en todas las GUIDE SUBT. localidades) (sólo canales digitales) Esta función maneja el flujo de audio de AD (Descripción de audio) cuando ésta se envía desde el emisor con el audio Principal.

■■ Descripción de audio (Desactivado / Activado): Activa y desactiva la función de descripción de audio. ■■ Volumen: Ajuste el volumen de la descripción del audio. Volumen automático (Desactivado / Normal / Nocturno) Para equilibrar el nivel del volumen de cada canal, se ha de configurar como Normal. ■■ Nocturno: Este modo proporciona una sensación de sonido mejorada en comparación al modo Normal, ya que casi no se produce ruido. Es útil por la noche. Seleccionar altavoz (Altavoz externo / Altavoz TV) Debido a las diferencias en la velocidad de decodificación entre el altavoz principal y el receptor de audio se puede originar un eco. En tales casos, establezca TV como Altavoz externo. ✎✎Cuando Seleccionar altavoz está establecido como Altavoz externo, los botones de volumen y MUTE no funcionan y se limita la configuración del sonido. ✎✎Cuando Seleccionar altavoz está establecido como Altavoz externo, se debe utilizar esta configuración. xx Altavoz TV: Desactivado, Altavoz externo: Activado ✎✎Cuando Seleccionar altavoz está establecido como Altavoz de TV, se debe utilizar esta configuración. xx Altavoz TV: Activado, Altavoz externo: Activado ✎✎Si no hay señal de vídeo, ambos altavoces se silencian. Configuración adicional (sólo canales digitales) ■■ Nivel de audio DTV (MPEG/HE-AAC): Esta función permite reducir la disparidad de una señal de voz (que es una de las señales recibidas durante las emisiones de TV digital) al nivel deseado. ■■ Salida SPDIF: SPDIF (Interfaz digital de Sony Philips) se utiliza para proporcionar sonido digital, reduciendo las interferencias entre los altavoces y los distintos dispositivos digitales, como un reproductor DVD. Formato audio: Durante la recepción de una emisión de TV digital se puede seleccionar el formato de salida de audio digital (SPDIF) entre las opciones PCM, Dolby Digital o DTS. ✎✎ Si se conectan altavoces de 5.1 canales en una configuración Doby Digital, se mejora la sensación de sonido 3D interactivo. Retardo de audio: Corrija las discordancias entre audio y vídeo, cuando vea la televisión o un vídeo, y escuche un salida de audio digital mediante un dispositivo externo, como un receptor AV. ■■ Dolby Digital Comp (Line/RF): Este función minimiza la disparidad de señal entre una señal Doby Digital y una de voz (por ejemplo, audio MPEG, HE-AAC, sonido ATV). ✎✎ Seleccione Line para obtener un sonido dinámico y RF para reducir la diferencia entre los sonidos fuertes y suaves durante la noche. Line: Establezca el nivel de salida de las señales superiores o inferiores a -31dB (referencia) en -20dB o -31dB. RF: Establezca el nivel de salida de las señales superiores o inferiores a -20dB (referencia) en -10dB o -20dB. Reinicio del sonido (OK / Cancelar) Restablece todas las configuraciones de sonido predeterminadas de fábrica. ¦¦ Selección del modo de sonido Cuando se configura Dual I-II, el modo de sonido actual se muestra en la pantalla. t Tipo de audio Mono Estéreo estéreo Dual Mono NICAM Estéreo Estéreo Dual Dual I-II Predeterminado Cambio automático Dual I Cambio automático Dual I ✎✎ Según el tipo de señal de emisión, MPEG / ✎✎Si la señal de estéreo es débil y el modo cambia de ✎✎ Para subir o bajar el volumen, ajuste entre un ✎✎Sólo se activa en la señal de sonido estéreo. ✎✎Sólo disponible cuando la fuente de Entrada se HE-AAC se pueden ajustar entre -10dB y 0dB. rango de 0 y -10 respectivamente. forma automática, cambie a mono. ¦¦ Configuración de la hora Hora ■■ Reloj: La configuración del reloj se utiliza en diferentes funciones del temporizador del televisor. OO La hora actual aparecerá siempre que se pulse el botón INFO. ✎✎ Si desconecta el cable de alimentación, debe configurar el reloj de nuevo. Modo de reloj (automático/manual) Según la emisora y la señal, la hora automática no se puede ajustar correctamente. En este caso, ajuste la hora manualmente. La antena debe estar conectada para poder ajustar la hora automáticamente.

Ajustar hora: Establezca Día, Mes, Año, Hora y Minuto manualmente. Sólo disponible si Modo de reloj está configurado como Manual.

¦¦ Uso del temporizador de desconexión ■■ Temp. de desc.t: Apaga automáticamente el televisor tras un periodo de tiempo establecido. (30, 60, 90, 120, 150 y 180 minutos). ✎✎ Para cancelar Temp. de desc. seleccione Desactivado. ■■ Temporizador 1 / Temporizador 2 / Temporizador 3: La activación y desactivación del temporizador se puede configurar de tres maneras. Debe ajustar el reloj en primer lugar. Temporizador 1

Dom Canal ATV Lun Mar Mié ¦¦ Programas de bloqueo ✎✎La pantalla de la entrada del PIN aparece antes que la pantalla de configuración. ✎✎Escriba un número de 4 dígitos, el predeterminado es

Hora apagado Desactivar

Seguridad Hora encendido

Activación y desactivación del temporizador Desactivar Hora encendido / Hora apagado: Puede configurar la hora y los minutos y activar o desactivar el temporizador. (Para activar el temporizador con la configuración elegida, establézcalo en Activar.) Volumen: Configure el nivel de volumen deseado. Fuente: Seleccione el contenido TV o USB que se ha de reproducir cuando el televisor se encienda automáticamente. (USB se puede seleccionar sólo cuando el dispositivo USB está conectado al televisor) Antena (cuando Fuente está configurado como TV): Seleccione ATV o DTV. Canal (cuando Fuente está configurado como TV): Permite seleccionar el canal deseado. Contenido (cuando Fuente está configurado como USB): Seleccione una carpeta en el dispositivo USB que contenga archivos de música o de fotos que se han de reproducir cuando el televisor se encienda automáticamente. Si no hay archivos de música en el dispositivo USB o no se ha seleccionado la carpeta que contenga los archivos de música, el temporizador no funciona correctamente. Si sólo hay un archivo de fotos en el dispositivo USB, la presentación no se reproducirá. Si el nombre de la carpeta es demasiado largo, ésta no se seleccionará. Cada USB que se utiliza está asignado a su propia carpeta. Cuando se utiliza más de un mismo tipo de USB, asegúrese de que la carpeta asignada a cada dispositivo USB tenga un nombre diferente. Repetir: Seleccione Una vez, Todos, Lun~Vie, Lun~Sáb, Sáb~Dom o Manual para configurarlo como más le convenga. Si selecciona Manual, puede configurar el día en que desee activar el temporizador. La marca c indica que se ha seleccionado el día. Apagado automático (sólo disponible cuando el televisor se ha encendido con el temporizador): El televisor se apagará automáticamente 3 horas después de que se haya dejado inactivo para prevenir un sobrecalentamiento. 03 Funciones básicas Menú de configuración

Jue Vie Sáb E Entrar R Volver “0-0-0-0”. Cambie el PIN mediante la opción Cambiar PIN. ■■ Bloqueo niños (Desactivado / Activado): Bloquee los canales en el Admin. de canales para impedir que los usuarios no autorizados, como los niños, accedan a programas inadecuados para ellos. Sólo disponible cuando la fuente de Entrada se configura como TV. ■■ Bloqueo paterno (clasificación paterna): Impida que los usuarios no autorizados, como los niños, accedan a programas inadecuados para ellos con un código PIN de 4 dígitos establecido por el usuario. Perm. todo: Desbloquea todas las clasificaciones de TV. Los elementos de Bloqueo paterno difieren según el país.

Español BN68-02589A-Spa.indb 19

Funciones básicas ■■ Cambiar código: Cambie su número ID personal necesario para configurar el televisor. ✎✎ Si ha olvidado el código PIN, pulse los botones del mando a distancia en la siguiente secuencia para P.SIZE reiniciar el PIN a “0-0-0-0”: POWER (desactivar)

• MUTE → 8 → 2 → 4 → POWER (activar). ¦¦ Otras funciones ■■ Modo Juego (Desactivado / Activado): Cuando se conecta una videoconsola como PlayStation™ o S.MODE P.MODE más Xbox™, se puede experimentar una sensación realista al seleccionar el modo de juegos. ✎✎NOTA xx Precauciones y limitaciones del modo de juego Idioma ■■ Idioma del menú: Ajuste el idioma de los menús. ■■ Idioma del teletexto: Establezca el idioma que desee para el teletexto. ✎✎ El inglés es el idioma predeterminado cuando en una emisión no está disponible la selección de idiomas. ■■ Preferencias (Idioma principal audio / Idioma secundario audio / Idioma princ. subtítulos /I-II Idioma sec. subtítulos / Idioma principal del teletexto DUAL / Idioma secundario del teletexto): Seleccione un idioma, que será el predeterminado cuando se seleccione un canal. Subtítulos Use este menú para configurar el modo de Subtítulos. General SUBT. ✎✎La función de subtítulos no está disponible en los modos Componente o HDMI. ■■ Subtítulos (Desactivado / Activado): Activa o desactiva los subtítulos. –– Si desea desconectarse de la consola de videojuegos y conectarse a otro dispositivo externo, ajuste la opción Modo Juego como Desactivado en el menú de configuración. –– Si visualiza el menú de TV en el Modo Juego, la pantalla tiembla ligeramente. xx Modo Juego no está disponible en el modo TV y PC. xx Tras conectar la consola de videojuegos, configure Modo Juego como Activado para prevenir una mala calidad de imagen. xx Si Modo Juego se configura como Activado: El modo Imagen se configura como Estándar y el de Sonido como Película. MEDIA.P ■■ Transpar. de menú (Brillo/Oscuro): Establezca la transparencia del menú. ■■ Melodía (Desactivado/Bajo/Medio/Alto): Establezca que una melodía se oiga cuando el televisor se encienda o se apague. GUIDE Interfaz común

■■ Menú CI: Permite al usuario realizar selecciones en el menú CAM proporcionado. Seleccione el menú CI según el menú de la tarjeta PC. ■■ Modo (Normal / Discap. auditivos): Ajusta el modo de la función de subtítulos. ■■ Info. sobre la aplicación: Vea la información sobre el CAM insertado en la ranura CI y sobre la “TARJETA CI o CI+” insertada en el CAM. La instalación del CAM puede efectuarse con el televisor encendido o apagado. ■■ Idioma de los subtítulos: Establece el idioma de los subtítulos.

1. Puede adquirir el módulo del CAM de CI por teléfono o

en el distribuidor más cercano a su domicilio. ✎✎ Si el programa que se está viendo no admite la opción Discap. auditivos, automáticamente se activa Normal aunque se seleccione Discap. auditivos. ✎✎ El inglés es el idioma predeterminado cuando en una emisión no está disponible la selección de idiomas.

2. Inserte firmemente la “TARJETA CI o CI+” en el CAM en

la dirección de la flecha.

3. Inserte el CAM con la “TARJETA CI o CI+” en la ranura

de la interfaz común en la dirección de la flecha de modo que quede paralela a la ranura.

4. Compruebe si se ven imágenes en un canal de señal

codificada. Texto digital (Inhabilitar / Habilitar) (solo Reino Unido) Si el programa se emite con texto digital, esta opción está activada.

Español Instalación de la versión más actual Menú de asistencia técnica Autodiagnóstico El autodiagnóstico puede tardar unos segundos; es parte del funcionamiento normal del televisor. ■■ Prueba de imagen (Sí / No): Se utiliza para comprobar si hay problemas con la imagen y si éstos continúan tras comprobar el patrón de color. ■■ Prueba de sonido (Sí / No): Utilice el sonido de la melodía incorporada para comprobar si hay problemas con el sonido. ✎✎ Si no oye sonido en los altavoces del televisor, antes de realizar la prueba de sonido, asegúrese de que Seleccionar altavoz esté configurado como Altavoz de TV en el menú Sonido. ✎✎ La melodía se oirá durante la prueba aunque Seleccionar altavoz esté establecido como Altavoz externo o se haya silenciado el sonido con el botón MUTE. ■■ Información de señal: (sólo canales digitales) La calidad de la recepción del canal HDTV es perfecta o los canales no están disponibles. Ajuste la antena para aumentar la intensidad de la señal. ■■ Solución de problemas: Si parece que hay problemas en el televisor, consulte este apartado. ✎✎ Si no se puede aplicar ninguno de los consejos para solucionar los errores, póngase en contacto con un centro de asistencia de Samsung. Actualización del software La Actualización del software se puede realizar a través de una señal de emisión o descargando el último firmware desde samsung.com en el dispositivo de memoria USB. Versión actual es el software ya instalado en el televisor. ✎✎El software se representa como “Año/Mes/Fecha_ Versión”. Actualización del software Versión actual ■■ Por canal: Actualice el software a través de una señal de emisión. ✎✎ Si selecciona esta función durante la fase de transmisión del software, éste se busca automáticamente y se descarga. ✎✎ El tiempo necesario para la descarga del software lo determina el estado de la señal. ■■ Actualización del modo de suspensión: A la hora seleccionada se ejecuta automáticamente una actualización manual. Dado que la alimentación de la unidad está activada internamente, la pantalla LCD puede encenderse ligeramente. Este fenómeno puede durar más de 1 hora mientras la actualización del software se completa. ■■ Software alternativo (copia de seguridad): Si hay problemas con el nuevo firmware que afecten al funcionamiento, puede cambiar el software a la versión anterior. ✎✎ Si se ha cambiado el software, se muestra el software existente. Guía de conexión HD Consulte esta información cuando conecte dispositivos externos al televisor. Contacto con Samsung 2010/01/18_000001 Por USB Por canal Modo suspensión Desactivado Software alternativo ----/--/--/--_------ ■■ Por USB: Inserte la unidad Panel posterior del TV USB que contenga el archivo de la actualización del firmware descargado desde www.samsung.com, en le Unidad USB televisor. No desconecte la alimentación ni extraiga la unidad USB antes de finalizar las actualizaciones. El televisor se apagará y se encenderá automáticamente después de completar la actualización del firmware. Cuando se actualiza el software, la configuración del vídeo y del audio que se haya efectuado vuelve a la configuración predeterminada. Le aconsejamos que anote la configuración para recuperarla fácilmente después de la actualización. 03 Funciones básicas ¦¦ Imagen sobre imagen (PIP)

Consulte esta información si el televisor no funciona adecuadamente o si desea actualizar el software. Puede buscar información relacionada con nuestro centro de llamadas, para descargar los productos y el software. U Mover E Entrar R Volver Español BN68-02589A-Spa.indb 21

2010-3-23 14:49:06 Funciones avanzadas Media Play MEDIA.P IDE Disfrute de archivos de fotos, música y películas almacenados en un dispositivo de clase de almacenamiento masivo (MSC) USB o en su PC

MediaPlay Music Devicename

Modo dispositivo E Entrar R Volver ¦ Conexión de un dispositivo USB

1. Encienda el televisor.

2. Conecte un dispositivo USB que contenga archivos de fotos o música al terminal

USB del lateral del televisor.

3. Cuando USB está conectado al televisor, aparece una ventana emergente.

A continuación puede seleccionar Media Play. ✎ Puede que no funcione correctamente con archivos multimedia sin licencia. ✎ Lista de lo que debe saber antes de utilizar Media Play

Panel posterior del TV Unidad USB MTP (Protocolo de transferencia de recursos) no se admite. El sistema de archivos admite FAT16, FAT32 y NTFS. Ciertos tipos de cámara digital USB y dispositivos de audio quizás no sean compatibles con este televisor. Media Play sólo admite dispositivos USB de clase de almacenamiento masivo (MSC). MSC es un dispositivo de clase de almacenamiento masivo sólo de transporte de gran capacidad. Ejemplos de MSC son las unidades de almacenamiento en miniatura, los lectores de tarjetas Flash (no se admiten concentradores de USB). Los dispositivos se deben conectar directamente al puerto USB del televisor. Antes de conectar el dispositivo al televisor, haga una copia de seguridad de sus archivos para evitar daños o pérdidas de datos. SAMSUNG no se hace responsable por cualquier daño en los archivos o pérdida de datos. No desconecte el dispositivo USB mientras se esté cargando. Cuanto mayor sea la resolución de la imagen, más tiempo tardará en visualizarse en la pantalla. La resolución JPEG máxima admitida es 15360 x 8640 píxeles. Con archivos dañados o que no se admiten, se muestra el mensaje “Formato de archivo no admitido”. Si los archivos están ordenados por la vista básica, se pueden mostrar hasta 1000 archivos en cada carpeta. Los archivos MP3 con DRM descargados desde un sitio de pago no se pueden reproducir. La tecnología Gestión de derechos digitales (DRM) admite la creación de contenidos, la distribución y gestión de éstos de modo integrado y general, incluida la protección de los derechos e intereses de los proveedores de los contenidos, la prevención de copias ilegales de los contenidos, así como la gestión de cobros y acuerdos. Si hay más de 2 dispositivos PTP conectados, sólo se mostrará uno. Si se ha conectado más dos dispositivos MSC, alguno de ellos puede que no se reconozca. Un dispositivo que exija mucha energía (más de 500mA o 5 V), quizás no se admita. Si se muestra un mensaje de advertencia de sobrealimentación al conectar o usar un dispositivo USB, es posible que el dispositivo no se reconozca o que funcione incorrectamente. Si el televisor no recibe señal de entrada durante el tiempo establecido en Tiempo protec. autom., se iniciará el salvapantallas. Si se utiliza un cable de extensión USB, es posible que el dispositivo USB no se reconozca o que los archivos del dispositivo no se puedan leer. Si no se reconoce un dispositivo USB conectado al televisor, la lista de archivos del dispositivo está dañada o un archivo de la lista no se reproduce, conecte el dispositivo USB al ordenador, formatee el dispositivo y compruebe la conexión. Si un archivo eliminado del ordenador se puede encontrar todavía cuando se ejecuta Media Play, utilice la función “Vaciar papelera de reciclaje” del ordenador para eliminarlo permanentemente. Español BN68-02589A-Spa.indb 22 2010-3-23 14:49:07 Vaya al archivo que desee mediante los botones arriba/abajo/derecha/izquierda y, a continuación, pulse los botones ENTERE. El archivo se reproduce. ✎✎Es compatible con el Modo dispositivo y Método contenido en la página de inicio de Media Play. Información: Puede confirmar el nombre del archivo seleccionado y el número de archivos y páginas. Sección de la lista de clasificación: Muestra la norma de clasificación. Sección de la lista de archivos: Puede confirmar los archivos y grupos que se han ordenado por cada categoría. 04 Funciones avanzadas ¦¦ Pantalla de visualización ✎✎ La norma de clasificación es diferente según los contenidos. Devicename

Clasif. T Herramientas Funcionamiento de los botones A Rojo (Cambiar disp.): Selecciona un dispositivo conectado. B Verde (Preferencia): E stablece la preferencia del archivo (no se admite en la vista básica) C Amarillo (Se leccionar): Selecciona varios archivos de la lista de archivos. Los archivos seleccionados se marcan con un símbolo. D Azul (Clasif.): Seleccione la lista de clasificación. T Herramientas: Muestra el menú de opciones. Música Reproducción de música

1. Pulse los botones ◄ o ► para seleccionar Música y, a continuación,

pulse el botón ENTERE en el menú Media Play.

2. Pulse los botones ◄/►/▲/▼ para seleccionar el archivo que desee

3. Pulse los botones ENTERE.

–– Durante la reproducción de música, puede realizar búsquedas con los botones ◄ y ►. ✎✎Sólo se muestran los arch ivos con la extensión MP3 y PCM. Los archivos con otras extensiones no se muestran, aunque se hayan guardado en el mismo dispositivo USB. ✎✎Si, al reproducir archivos MP3, el sonido no se oye correctamente, ajuste Ecualizador en el menú Sonido. (Un archivo MP3 demasiado modulado puede ocasionar problemas de sonido.) Español BN68-02589A-Spa.indb 23

2010-3-23 14:49:08 Funciones avanzadas Fotos Visualización de una foto (o una presentación)

Pulse los botones ◄ o ► para seleccionar Fotos y, a continuación, pulse el botón ENTERE en el menú Media Play. Pulse los botones ◄/►/▲/▼ para seleccionar el archivo que desee en la lista. Pulse los botones ENTERE. –– Mientras se muestra una lista de fotos, pulse los ENTERE del mando a distancia para iniciar la presentación. –– En la presentación se usan todos los archivos de la sección de la lista de archivos. –– Durante la presentación, los archivos se muestran en orden a partir del archivo que se muestra en este momento. Los archivos de música se pueden reproducir automáticamente durante la presentación si Música de fondo está configurado como Activado.

Normal Image1024.jpg 1024x768 2010/2/1 3/15 Devicename E Pausa L Anterior/Siguiente T Herramientas R Volver ✎✎El Modo BGM no se puede cambiar hasta que no haya finalizado la carga de BGM. ¦¦ Reproducción de varios archivos Reproducción de archivos grabados / vídeo / música / fotos seleccionados

Pulse el botón amarillo en la lista de archivos para seleccionar el archivo que desee. Repita el proceso anterior para seleccionar varios archivos. NOTA xx La marca (c) aparece a la izquierda de los archivos seleccionados. xx Para cancelar la selección, pulse de nuevo el botón amarillo. xx Para cancelar la selección de los archivos, pulse el botón TOOLS y seleccione Deseleccionar todo. Pulse el botón TOOLS y seleccione Reproducir conten. selec..

Reproducción de grupos de archivos vídeo / música / fotos

Clasif. T Herramientas Cuando se muestre una lista de archivos, vaya a cualquier archivo del grupo deseado. Pulse el botón TOOLS y seleccione Rep. gr. act..

Español Clasificación de la lista de archivos Pulse el botón azul en la lista de archivos para ordenarlos. Categorías Música Fotos Vista básica Muestra toda la carpeta. Puede ver una foto seleccionando la carpeta. Función

Título Ordena y muestra los títulos de archivos por símbolo / número / orden alfabético / especial.

Preferencia Ordena y muestra los archivos por preferencias. Puede cambiar la preferencia del archivo en la sección de la lista de archivos con el botón verde.

Fecha última Ordena y muestra los archivos por la fecha más reciente. Fecha primera Ordena y muestra los archivos por la fecha más antigua. Artista Ordena los archivos de música por artista y en orden alfabético.

Álbum Ordena los archivos de música por álbum y en orden alfabético.

Género Ordena los archivos de música por género.

Ánimo Ordena los archivos de música por el tipo de estado de ánimo. Puede cambiar la información del tipo de música.

Mensual Ordena y muestra los archivos de fotos por meses. 04 Funciones avanzadas ¦¦ Funciones adicionales del reproductor multimedia

Menú de opciones de reproducción música / fotos Categorías Función Música Fotos Modo de repetición Puede reproducir archivos de películas o de música repetidamente. Configuración de la imagen Puede ajustar la configuración de la imagen. (pág. 14, 15, 16) Configuración del sonido Puede ajustar la configuración del sonido. (pág. 17, 18) Detener presentación / Iniciar visionado automático Se puede iniciar o detener una presentación.

Vel. secuencia Puede seleccionar la velocidad de presentación durante la misma. Zoom Puede ampliar las imágenes en el modo de pantalla completa. Girar Puede girar las imágenes en el modo de pantalla completa. Información Puede ver información detallada acerca del archivo reproducido.

Config. Uso del menú de configuración ■■ Información: Seleccione esta opción para ver la información del dispositivo conectado. Español BN68-02589A-Spa.indb 25

2010-3-23 14:49:10 Información adicional Función de teletexto de los canales analógicos La página de índice de dicho servicio proporciona información sobre el uso de éste. Para que la información del teletexto se visualice correctamente, la recepción del canal debe ser estable. En caso contrario, puede perderse información o algunas páginas pueden no visualizarse. ✎ Puede cambiar páginas de teletexto pulsando los botones numéricos del mando a distancia.

/ (activar teletexto/ mezcla): Active el modo de teletexto tras seleccionar el canal que proporciona el servicio de teletexto. Pulse dos veces para superponer el modo de teletexto a la pantalla de emisión actual.

8 (guardar): Guarde las páginas del teletexto.

4 (tamaño): Se utiliza para mostrar caracteres de doble tamaño en la parte superior de la pantalla. Si desea mostrarlos también en la parte inferior, vuelva a pulsar el botón. Púlselo de nuevo una vez para volver a la presentación normal.

9 (retener) Retenga la presentación en una página determinada si ésta está enlazada con varias páginas secundarias que se muestran automáticamente. Para reanudar, vuelva a pulsar el botón.

0 (modo): Seleccione el modo

3 (retroceder página): Muestre

siguiente página del teletexto.

la página anterior del teletexto. 6 (índice): Muestre la página 9 de índice (contenido) en cualquier momento durante la visualización de teletexto.

de teletexto (LIST/FLOF). Si lo pulsa en el modo LIST, cambia al modo de guardar lista. En dicho modo se puede guardar la página de teletexto en la lista mediante el botón 8 (guardar).

2 (avanzar página): Muestre la 5 (mostrar): Muestre el texto 0 oculto (respuestas a juegos, por ejemplo). Púlselo de nuevo para volver a la presentación normal. 7 (cancelar): Muestre la emisión

actual mientras se está buscando una página. Botones de colores (rojo/verde/ @ amarillo/azul): Si una emisora utiliza el sistema FASTEXT, los distintos temas cubiertos en una página de teletexto se codificarán en color y podrá seleccionarlos pulsando los botones de color. Pulse el correspondiente al tema deseado. La página muestra otra información con código de color que se puede seleccionar de la misma forma. Pulse el botón del color correspondiente para ver la página anterior o la siguiente. 1 (página secundaria): Muestre la página secundaria disponible. Las páginas de teletexto se organizan en seis categorías: Parte Contenido Parte Contenido

Número de página seleccionado.

Identidad del canal.

Número de página actual o indicaciones de la búsqueda.

Información de estado. Información FASTEXT.

Español BN68-02589A-Spa.indb 26 2010-3-23 14:49:10 ¦¦ Instalación del equipo de montaje mural Los elementos del montaje mural (se venden por separado) permiten instalar el televisor en una pared. Si desea más información sobre la instalación de los componentes para el montaje mural, consulte las instrucciones que se facilitan con dichos elementos. Si necesita ayuda con la instalación del soporte mural, póngase en contacto con un técnico. Samsung Electronics no se hace responsable de los daños causados al producto o al usuario si éste ha efectuado la instalación del televisor. ¦¦ Especificaciones del equipo de montaje mural (VESA) 05 Información adicional Instalación del montaje en la pared ✎✎El montaje mural se vende por separado. Instale el montaje mural en una pared sólida, perpendicular al suelo. Para colocarlo en otros materiales de construcción, póngase en contacto con el distribuidor más cercano. Si se instala en el techo o en una pared inclinada, puede caerse y causar graves lesiones personales. ✎✎NOTA xx Samsung Electronics no se hace responsable de los daños causados al producto o al usuario si éste ha efectuado la instalación del televisor. xx Las dimensiones estándar de los equipos de montaje mural se muestran en la tabla siguiente. xx Al adquirir el equipo de montaje en la pared, también se distribuye un manual de instalación detallado y todas las piezas necesarias para el montaje. xx No use tornillos con un tamaño superior al estándar, ya que pueden causar daños en el interior del televisor. xx Para montajes murales que no cumplen las especificaciones de tornillos estándar VESA, la longitud de éstos puede variar dependiendo de las especificaciones. xx No use tornillos que no cumplan las especificaciones de tornillos estándar VESA. xx No apriete excesivamente los tornillos, ya que podría dañar el producto o provocar la caída de éste con riesgo de causar lesiones personales. Samsung no se hace responsable de este tipo de accidentes. xx Samsung no se hace responsable de daños o lesiones personales cuando se usa un montaje mural que no cumple las especificaciones VESA o si el cliente no sigue las instrucciones de instalación del producto. xx No supere los 15 grados de inclinación cuando monte este televisor. Familia de producto LCD-TV 45mm pulgadas Especificaciones VESA (A * B) 19~22 75 X 75 100 x 100 23~29 200 x 100 30~40 200 x 200 46~55 400 x 400 57~70 800 x 400 80~ 1400 x 800 Tornillo estándar Cantidad

Si el dispositivo USB mide una longitud igual o superior a 45 mm, puede tocar la pared si se utiliza con modelos de 26” o 32” instalados en un montaje mural. Por consiguiente, se recomienda utilizar un dispositivo USB más corto. No instale el equipo de montaje mural mientras el televisor está encendido. Se podría producir una descarga eléctrica con riesgo de causar lesiones personales. Español BN68-02589A-Spa.indb 27

2010-3-23 14:49:11 Información adicional Bloqueo antirrobo Kensington El bloqueo Kensington es un dispositivo que se utiliza para fijar físicamente el sistema cuando se utiliza en un sitio público. El aspecto y el método de bloqueo pueden ser diferentes a los que se muestran en la ilustración según el fabricante. Consulte el manual proporcionado con el bloqueo Kensington para utilizarlo correctamente.

” en2la parte posterior del televisor. Junto al icono “ ” hay una ranura Kensington.

1. Introduzca el dispositivo de bloqueo en la ranura Kensington del

TV LCD 1 y gírelo en la dirección de bloqueo 2.

2. Conecte el cable del bloqueo Kensington 3.

3. Fije el bloqueo Kensington a la mesa o a un objeto estático

<Opcional> ✎✎El dispositivo de bloqueo debe adquirirse por separado. ✎✎La ubicación del bloqueo Kensington puede variar según los modelos. Fijación del televisor a la pared Precaución: Tirar del televisor, empujarlo o colgarse de él puede provocar su caída. En especial, procure que los niños no se cuelguen del televisor ni lo desestabilicen; éste podría caerse sobre ellos y causarles lesiones graves o incluso la muerte. Siga las precauciones de seguridad del folleto de seguridad incluido con el producto. Para mejorar la estabilidad instale un dispositivo antivuelco, como se explica a continuación. ¦¦ Para impedir que el televisor se caiga ✎✎Las grapas, los tornillos y la cadena no se suministran con el producto; deberá adquirirlos por separado.

1. Apriete firmemente las grapas sobre la pared con los tornillos.

Asegúrese de que los tornillos estén bien fijados en la pared. ✎✎ Especificaciones de los tornillos xx Televisores LCD de 23-29 pulgadas: M4 xx Televisores LCD de 30~40 pulgadas: M6

2. Quite los tornillos de la parte central posterior del televisor y con

ellos monte las grapas en el televisor.

3. Monte una cadena fuerte entre las grapas del televisor y de la

pared de manera que quede bien tensada. ✎✎Compruebe que todas las conexiones estén bien aseguradas. Pared Compruébelas periódicamente para detectar cualquier signo de fatiga o de fallo. Si tiene dudas sobre la seguridad de la instalación, póngase en contacto con un instalador profesional. ✎✎Instale el televisor cerca de la pared para evitar que caiga hacia atrás. ✎✎Las grapas de la pared han de estar a la misma o a menor altura que las grapas del televisor. ✎✎Cuando desee mover el televisor deberá aflojar la cadena.

Español BN68-02589A-Spa.indb 28 2010-3-23 14:49:12 Si tiene algún problema con el televisor, consulte esta lista en primer lugar. Si ninguno de los consejos funciona, visite “www.samsung.com” y haga clic en Asistencia técnica o llame al centro de atención al cliente que encontrará en la lista de la última página Problemas Soluciones y explicaciones Calidad de la imagen En primer lugar, ejecute la Prueba de imagen para confirmar que el televisor muestra correctamente la imagen de prueba. (Vaya a MENU - Asistencia técnica - Autodiagnóstico- Prueba de imagen) (pág. 21) Si la imagen de la prueba se muestra correctamente, la imagen deficiente puede provenir de la fuente o la señal.

La imagen del televisor no se ve tan bien como en la tienda.

La imagen se ve distorsionada: error de macrobloques, microbloques, puntos, pixelización

El color o el brillo es de mala calidad. La imagen se ve sólo en blanco y negro. Al cambiar de canal, la imagen se congela, se ve distorsionada o aparece con retraso. Calidad del sonido No hay sonido o se oye demasiado bajo con el volumen al máximo. La imagen es buena pero no hay sonido.

Ajuste las opciones de Imagen en el menú del TV. (vaya a los modos Imagen / Color / Brillo / Nitidez) Ajuste las opciones de Ahorro de energía en el menú del TV. (vaya a MENU - Imagen - Solución económica - Ahorro de energía) Intente reiniciar la imagen para ver la configuración de imagen predeterminada. (vaya a MENU Imagen - Reinicio de la imagen)

Si el tamaño de la imagen está establecido en Ajuste pantalla, cámbielo a 16:9. (P 16) Cambie la resolución del receptor de cable/decodificador.

Si está utilizando una entrada compuesta AV, conecte el cable de vídeo (amarillo) en el terminal verde de la entrada 1 de componentes del televisor.

Si está conectado al receptor de cable, reinicie éste Vuelva a conectar el cable de alimentación y espere a que el decodificador se reinicie. Puede tardar hasta 20 minutos. Establezca la resolución de salida del decodificador de cable en 1080i o 720p.

En primer lugar, ejecute la Prueba de sonido para confirmar que el audio del televisor funciona correctamente. (vaya a MENU - Asistencia técnica - Autodiagnóstico - Prueba de sonido) (pág. 21) Si el audio es correcto, el problema del sonido puede provenir de la fuente o la señal.

Compruebe el volumen del dispositivo externo conectado al televisor.

Configure la opción Seleccionar altavoz como Altavoz de TV en el menú de sonido. (pág. 18) Si utiliza un dispositivo externo, compruebe que los cables de audio estén conectados a los terminales de entrada de audio correctos del televisor. Si utiliza un dispositivo externo, compruebe que la opción de salida de audio del dispositivo (por ejemplo, quizás deba cambiar la opción de audio del decodificador de cable a HDMI si tiene conectado HDMI al televisor). Si se utiliza un cable DVI a HDMI, se necesita un cable de audio independiente. Si el televisor tiene un terminal de auriculares, asegúrese de que éstos no estén conectados.

Los altavoces hacen un ruido inapropiado. La compresión de los contenidos de vídeo puede causar imágenes distorsionadas especialmente en las escenas de movimiento rápido, como en los deportes y las películas de acción. Un nivel de señal débil o de mala calidad puede causar imágenes distorsionadas. No es un problema del televisor. Si utiliza una conexión de componentes, compruebe que los cables de los componentes estén conectados en los terminales correctos. Las conexiones incorrectas o sueltas pueden originar problemas en el color o que la pantalla se quede en blanco.

Hay una línea de puntos en el borde la pantalla. Si tiene un decodificador por cable analógico, actualícelo a digital. Utilice un cable HDMI o de componentes para conseguir una calidad de imagen de alta definición (HD). Suscriptores de cable/satélite: Pruebe con estaciones de alta definición (HD) en la oferta de canales. Conexión de antena: Pruebe con emisoras de alta definición (HD) después de ejecutar la programación automática. ✎✎ Muchos canales de alta definición (HD) mejoran los contenidos SD (definición estándar). Ajuste la resolución de la salida de vídeo del receptor de cable/decodificador en 1080i o 720p. Compruebe que está viendo la televisión a la distancia mínima recomendada según el tamaño y la definición de la señal.

El color es de mala calidad o falta.

Compruebe las conexiones de los cables. Compruebe que no haya un cable de vídeo conectado a una entrada de audio. Para la conexión antena/cable, compruebe la potencia de señal. Un nivel de señal débil puede causar distorsiones en el sonido. Español BN68-02589A-Spa.indb 29 05 Información adicional Solución de problemas

2010-3-23 14:49:13 Información adicional Problemas Soluciones y explicaciones No hay imagen, no hay vídeo El televisor no se enciende. El televisor se apaga automáticamente.

Compruebe que el cable de alimentación esté bien conectado en la toma de la pared y en el televisor. Compruebe que la toma de la pared funciona. Intente pulsar el botón POWER del televisor para asegurarse de que el problema no está en el mando a distancia. Si el televisor se enciende, consulte “El mando a distancia no funciona” a continuación.

Compruebe si la opción Temp. de desc. está establecida en Desactivado en el menú Configuración. (P 19) Si el televisor está conectado a un PC, compruebe la configuración de la alimentación de éste. Compruebe que el cable de alimentación esté bien conectado en la toma de la pared y en el televisor. Cuando se ve la televisión con una conexión de antena o cable, el televisor se apaga tras 10~15 si no hay señal.

No hay imagen/vídeo.

Compruebe las conexiones de los cables (desconecte y vuelva a conectar todos los cables del televisor y de los dispositivos externos). Establezca la salida de vídeo de los dispositivos externos (receptor de cable/decodificador, DVD, Bluray, etc.) de modo que coincida con las conexiones de la entrada de TV. Por ejemplo, si la salida de un dispositivo externo es HDMI, se debe conectar a una entrada HDMI en el televisor. Compruebe que los dispositivos externos estén encendidos. Asegúrese de seleccionar la fuente correcta del TV pulsando el botón SOURCE del mando a distancia del televisor. Conexión RF (Cable/Antena)

El televisor no recibe todos los canales. La imagen se ve distorsionada: error de macrobloques, microbloques, puntos, pixelización

Compruebe que el cable de antena esté firmemente conectado. Ejecute Plug & Play (configuración inicial) para añadir los canales disponibles a la lista de canales. Vaya a MENU - Configuración - Plug & Play (configuración inicial) y espere a que todos los canales disponibles se guarden. Compruebe la posición de la antena. La compresión de los contenidos de vídeo puede causar imágenes distorsionadas especialmente en las escenas de movimiento rápido, como en los deportes y las películas de acción. Un nivel de señal débil puede causar imágenes distorsionadas. No es un problema del televisor. Conexión de PC Aparece un mensaje de "Modo no compatible". “PC” siempre aparece en la lista de fuentes aunque el PC no esté conectado. La imagen es buena pero no hay sonido.

Establezca la frecuencia y la resolución de salida del PC de modo que coincida con la resolución admitida por el televisor. (P 22)

Esto es normal; “PC” siempre aparece en la lista de fuentes aunque no haya ningún PC conectado.

Si utiliza una conexión HDMI, compruebe la configuración del audio del PC.

En cada lado se muestran barras negras en los canales de alta definición (HD) cuando se muestran contenidos SD mejorados (4:3). Barras negras en las partes inferior y superior cuando se ven películas que tienen diferentes formatos que el televisor. Ajuste la opción del tamaño de imagen del dispositivo externo o del televisor al modo de pantalla completa. Otros La imagen no se muestra en pantalla completa.

Cambie las pilas del mando a distancia; haga coincidir los polos (+/–). Limpie la ventana de transmisión del sensor del mando a distancia. Apunte con el mando a distancia directamente al televisor desde una distancia de 1,5 -2 metros. El mando a distancia del cable/ decodificador no enciende ni apaga el televisor ni ajusta el volumen.

Programe el mando a distancia del mando a distancia de cable/decodificador para que haga funcionar el televisor. Consulte el manual del decodificador de cable/satélite para conocer el código del TV SAMSUNG. Aparece un mensaje de "Modo no compatible".

Compruebe la resolución que admite el televisor y ajuste en consecuencia la resolución de salida del dispositivo externo. Consulte cómo configurar la resolución en la página 9 de este manual.

Este olor es normal y desaparece con el tiempo.

Esta función sólo está disponible en los canales digitales con las conexiones de antena (RF/coaxial). (P 21)

Retire la base del soporte de televisor y vuelva a montarla.

Compruebe que el televisor esté instalado sobre una superficie plana. Si no puede quitar los tornillos del televisor, utilice un destornillador magnetizado. El mando a distancia no funciona. Se advierte un olor a plástico que proviene del televisor. La Información de señal del televisor no está disponible en el menú de prueba de autodiagnóstico. El televisor está inclinado hacia un lado. Cuesta montar la base del soporte.

Español BN68-02589A-Spa.indb 30 2010-3-23 14:49:13 Soluciones y explicaciones El menú del canal se ve de color gris (no disponible)

El menú Canal sólo está disponible cuando está seleccionada la fuente TV.

Si el televisor está en el modo Demo tienda, la configuración del audio y la imagen se restablecerá cada 30 minutos. Cambie el modo de la configuración de Demo tienda a Uso doméstico en el procedimiento Plug & Play (configuración inicial). Pulse el botón SOURCE para seleccionar el modo TV, vaya a MENU → Configuración → Plug & Play (configuración inicial) → ENTERE.

Compruebe las conexiones de los cables y vuelva a conectarlos. La pérdida de audio o vídeo se puede deber a que los cables son demasiado rígidos o gruesos. Debe asegurarse de que los cables sean lo suficientemente flexibles para un largo periodo de uso. En un montaje mural del televisor, es aconsejable utilizar cables con conectores de 90 grados. Puede ver pequeñas partículas si mira de cerca el borde del marco del televisor

Esto es una particularidad del diseño del producto y no es un defecto. El menú PIP no está disponible.

La función PIP sólo está disponible cuando se utiliza una fuente HDMI, PC o de componentes. Aparece el mensaje“Señal codificada” o “No hay señal / Señal débil”.

Si utiliza una TARJETA (CI/CI+) en CAM compruebe que esté correctamente insertada en la ranura. Si persiste el problema, saque la TARJETA CAM del televisor y vuelva a insertarla. Ha apagado el televisor hace 45 minutos y se ha vuelto a encender.

Esto es normal. El televisor ejecuta la función OTA (en el aire) por sí solo a fin de actualizar el firmware descargado mientras se veía la televisión.

Compruebe y cambie la señal/fuente.

Para prevenir esto, utilice almohadillas de fieltro en cualquier superficie del televisor que entre en contacto con el mueble. La configuración se pierde después de 30 minutos o cada vez que se apaga el televisor. Pérdida intermitente de audio o vídeo. Hay problemas de imagen/sonido recurrentes. Puede haber una reacción entre las almohadillas de amortiguación de caucho de la base del soporte y el acabado del mueble. 05 Información adicional Problemas ✎✎El panel LCD TFT utiliza un panel que consta de píxeles de ínfimo tamaño que requieren de una tecnología altamente sofisticada para su fabricación. No obstante, puede que existan unos cuantos píxeles brillantes u oscuros en la pantalla. Estos píxeles no influirán en el rendimiento del aparato. Información adicional Especificaciones Panel nativo Consideraciones medioambientales Temperatura de funcionamiento Humedad de funcionamiento Temperatura de almacenamiento Humedad de almacenamiento Sistema de televisión Sistema de color/vídeo Sistema de sonido HDMI IN 1360 X 768 @ 60 Hz 10°C a 40°C (50°F a 104°F) 10% al 80%, sin condensación -20°C a 45°C (-4°F a 113°F) 5% al 95%, sin condensación Analógico: Según la selección del país Digital: DVB-T/DVB-C Analógico: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60 Digital: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0 BG. OK NICAM. MPEGl Vídeo: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i Audio: Lineal de dos canales PCM 32/44.1/48 kHz, 16/20/24bits Entrada de audio analógico (sólo HDMI IN) Entrada de PC Soporte giratorio (Izquierda/derecha) Nombre del modelo Tamaño de pantalla (Diagonal) Sonido Salida Dimensiones (An x Pr x Al) Cuerpo principal Con el soporte Peso Cuerpo principal Con el soporte

LE26C350 LE32C350 26 pulgadas 32 pulgadas 5W X 2 5W X 2 ✎✎El diseño y las especificaciones pueden cambiar sin previo aviso. ✎✎Para conocer la fuente de alimentación y el consumo de energía, consulte la etiqueta adherida al producto.

Español BN68-02589A-Spa.indb 32 2010-3-23 14:49:13

Actualización del software Administrador de canales Ahorro de energia Ajuste automático Altavoz de TV Altavoz externo Amplificar Antena Autodiagnóstico

Balance Balance de blanco Bloquear Botón ON/OFF Brillo

Cambiar PIN Canal favorito Componente Conexión a un dispositivo de audio 8 Conexión a un PC Contraste dinámico

Idioma Indicador de encendido Información de señal

Licencia Lista de fuentes Mando a distancia Media Play Melodía Modo de espera Modo de película Modo de repetición Montaje mural Música de fondo Música

Ecualizador Edición de canales Editar nombre EPG Espacio de instalación Especificaciones

Dinámico D-sub Guía actual y próxima

Pilas Plug & Play Presentación

Reloj Reproductor VCR Resolución óptima RGB

Salida de audio digital Seleccionar altavoz Seleccionar todos Sintonización fina Solución de problemas Subtítulos 05 Información adicional Índice

Tamaño de imagen Temporizador de desconexión Temporizador Título Tono color Tono de piel Tono del negro Transpar. de menú

USB Uso de la vista del canal Uso de la vista planificada Uso de los canales favoritos 21, 22

Vista básica Volumen automático Volumen

Fondo de inicio Fotos Frecuencia

Español BN68-02589A-Spa.indb 33

2010-3-23 14:49:13 Esta página se ha dejado en blanco expresamente BN68-02589A-Spa.indb 34 2010-3-23 14:49:13 y Parafusos (3EA) Indicador de corrente Altifalantes P (Alimentação) Indicador de corrente Lista de Fontes FAV.CH Funcionalidades básicas Gestor de Canais Planeado: apresenta todos os programas actualmente reservados. xx C (modo de canal de antena) / S (modo de canal de ✎✎ Desactivado no modo PC. ■■ Tom de Pele: realça o “Tom de Pele” rosado. Definições Avançadas : Desligado ✎✎ Desactivado no modo PC. (Componente) (480i / 1080i) e HDMI (480i / 1080i). Equalizador ajusta o modo de som. ✎✎Se Seleccionar Altifalante estiver definido para Clar. Caixa Diál. (Desligado / Ligado) ✎✎Se Seleccionar Altifalante estiver definido para ✎✎Se Seleccionar Altifalante estiver definido para Tipo de áudio Mono Estéreo Dual Mono Estéreo Dual Dual l-ll Predefinição Antena (se Fonte estiver definido para TV): seleccione ATV ou DTV. Canal (se Fonte estiver definido para TV): seleccione o canal pretendido. Tempo ✎✎ Para cancelar Temporizador, seleccione Desligado. Temporizador 1

Dom Ter ✎✎ A marca c indica que o dia se encontra seleccionado. Idioma ■■ Idioma do Menu: define o idioma do menu. ■■ Idioma do Teletexto: defina o idioma pretendido para o teletexto. Texto Digital (Desactivar / Activar) (apenas Reino Unido) Por USB Por Canal Actual. no Modo de Espera Desligado Software Alternativo ----/--/--/--_------ Painel posterior do televisor Reproduzir o grupo de ficheiros de vídeo / de música / de fotografia

Mostra a pasta completa. Pode ver a fotografia seleccionando a pasta. Título Ordena os ficheiros de música por género.

Disposição 0 (modo): selecciona o modo Número da página seleccionada.

¦¦ Para evitar a queda do televisor Selec. Todos Seleccionar altifalante Sintonia Fina
