SC-MX20B - Cámara de video SAMSUNG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Videocámara digital con memoria flash
Marca	Samsung
Modelo	SC-MX20B
Soporte de almacenamiento	Memoria interna (en modelos SC-MX20C/MX20CH, también tarjeta de memoria)
Alimentación	Batería de iones de litio (IA-BP85ST) o adaptador de corriente (tipo AA-E9)
Pantalla	Pantalla LCD orientable
Funciones principales	Grabación de video, reproducción, zoom (ruedas), modo EASYQ, menú de ajustes
Conectividad	USB 2.0, toma AV compuesta (video amarillo, audio blanco/rojo), toma DC IN
Software incluido	CyberLink MediaShow4 para edición de video
Accesorios incluidos	Batería, adaptador de CA, cable USB, cable AV, CD de instalación, guía de inicio rápido
Tipo de batería	Iones de litio recargable (IA-BP85ST)
Formatos de video compatibles	MPEG, AVI (mediante software)
Mantenimiento y limpieza	Limpiar con un paño suave y seco; evitar la humedad y golpes
Seguridad	Utilizar únicamente el adaptador suministrado; no forzar las conexiones; apagar antes de insertar/retirar la tarjeta de memoria
Piezas de repuesto y reparabilidad	Piezas y accesorios disponibles en distribuidores autorizados de Samsung
Información general	Modelo SC-MX20B (negro); incluye manual en CD y guía rápida; grabación de video posible con batería o corriente
Memoria interna	Capacidad no especificada pero admite grabación directa
Enfoque	Manual mediante pantalla LCD; zoom óptico no especificado
Temperatura de uso	No especificada; usar en condiciones normales

Preguntas frecuentes - SC-MX20B SAMSUNG

¿Cómo cargar la batería del Samsung SC-MX20B?

Apague la videocámara, inserte la batería, luego conecte el adaptador de CA a la toma DC IN. El indicador naranja CHG se enciende durante la carga y se vuelve verde una vez que la batería está completamente cargada. Desconecte el adaptador después.

¿Cómo insertar y retirar la batería?

Para insertar: deslice la tapa del compartimento, inserte la batería orientando el logotipo de Samsung hacia arriba hasta que haga clic, luego cierre. Para retirar: abra la tapa, presione el botón de bloqueo y empuje la batería hacia afuera.

¿Cómo seleccionar el soporte de almacenamiento (memoria interna o tarjeta)?

En los modelos SC-MX20C/MX20CH, presione MENU, vaya a 'Settings' > 'Storage', luego elija 'Memory' (memoria interna) o 'Card' (tarjeta de memoria). Confirme con OK y salga del menú.

¿Cómo grabar un video con esta videocámara?

Encienda el dispositivo con el interruptor POWER, abra la tapa del objetivo, seleccione el soporte de almacenamiento si es necesario, encuadre en la pantalla LCD, luego presione el botón de inicio/parada de grabación (en la parte trasera o en la pantalla). El indicador de grabación se muestra. Presione nuevamente para pausar.

¿Cómo reproducir los videos grabados?

Encienda la videocámara, presione el botón MODE para cambiar al modo de reproducción (▶). Se muestra el índice de miniaturas. Use los botones de control para seleccionar un video, luego presione OK para reproducirlo. Para volver al índice, mueva la palanca de zoom.

¿Cómo conectar la videocámara a un televisor?

Use el cable AV suministrado. Conecte el enchufe único en la toma AV de la videocámara, luego los enchufes amarillo (video), blanco (audio izquierdo) y rojo (audio derecho) en las entradas correspondientes del televisor. El televisor debe ser compatible con NTSC.

¿Cómo transferir videos a una computadora?

Conecte el cable USB entre la videocámara y la computadora. La videocámara cambia automáticamente al modo USB. Use el software CyberLink MediaShow4 (incluido en el CD) o un explorador de archivos para copiar los videos. Se recomienda usar el adaptador de corriente.

¿Cómo instalar el software CyberLink MediaShow4?

Inserte el CD suministrado en la computadora. Cierre todos los demás programas. Siga las instrucciones en pantalla. Si el software ya está instalado, se iniciará la desinstalación; luego vuelva a instalarlo. Para obtener más ayuda, consulte el archivo 'Online help/Readme' en el CD.

¿Cuáles son los accesorios incluidos con el Samsung SC-MX20B?

La caja contiene: una batería (IA-BP85ST), un adaptador de CA (tipo AA-E9), un cable USB, un cable AV, un CD de instalación del software, un manual de usuario en CD y una guía de inicio rápido impresa. Algunos accesorios como la base de carga o el estuche son opcionales.

¿Cómo mantener y limpiar la videocámara?

Use un paño suave y seco para limpiar el exterior y la pantalla LCD. Evite todo contacto con la humedad. No fuerce las conexiones USB o AV. Guarde el dispositivo en un lugar seco y protegido de golpes. Las piezas de repuesto están disponibles en distribuidores de Samsung.

MANUAL DE USUARIO SC-MX20B SAMSUNG

Videocámara con memoria Guía de inicio rápido

• La videocámara incluye un manual en CD y una guía de consulta (impresa).

Para obtener instrucciones detalladas, consulte el manual del usuario (PDF) que se facilita en el CD.

Imagine las posibilidades

Gracias por adquirir este producto Samsung.

Para recibir un servicio más completo, registre su

producto en

www.samsung.com/global/register

COMPONENTES DE LA VIDEOCÁMARA CON MEMORIA

La nueva videocámara con memoria incluye los siguientes accesorios. Si falta alguno de ellos en la caja, llame al centro de atención al cliente de Samsung. La forma exacta de cada elemento puede variar entre modelos.

Batería (IA-BP85ST)	Adaptador de CA (tipo AA-E9)	Cable de Audio/ Video	Cable USB
CD de software	CD del manual del usuario	Guía de inicios=rápido	Soporte*
Bolsa*	Funda de transporte*

• El contenido puede variar dependiendo de la región de ventas.
• Los componentes y accesorios se encuentran disponibles en el distribuidor local y en el Servicio técnico de Samsung. No se incluye la tarjeta de memoria.
• Tiene que conectar el adaptador de alimentación de CA al soporte al conectar los dispositivos externos con el soporte.
• La videocámara incluye un CD con el manual de usuario y una guía de consulta rápida (impresa). Para obtener instrucciones detalladas, consulte el manual del usuario (PDF) que se facilita en el CD.
• (Opcional): este es un accesorio opcional. Para adquirirlo, póngase en contacto con el distribuidor de Samsung más cercano.

Interruptor de apertura/cierre del objetivo 2 Micrófono interno 3 Objetivo ④ Botón MENU 5 Botón OK 6 Botón de Control (/ / / / W / T) 7 Botón Iniciar/Parar grabación

8 Pantalla LCD 9 Parlante incorporado 10 Botón i CHECK 11 Botón EASY Q 12 Botón de AMPLIADOR DE LCD ( 13 Palanca de Zoom (W/T)

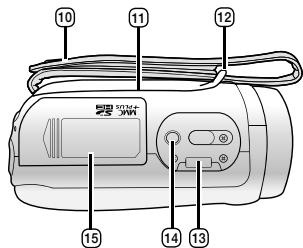

1 Indicador MODE (Grabar / Reproductor) 2 Botón MODE 3 Toma de cable AV 4 Conector USB (USB) 5 Toma DC IN (DC IN) 6 Tapa de conectores 7 Indicador de carga (CHG) 8 Interruptor POWER

9 Botón Iniciar/Parar grabación 10 Correa de empuñadura 11 Empuñadura de giro 12 Enganche de correa de empuñadura 13 Receptáculo del soporte 14 Orificio para el trípode 15 Tapa de la ranura para tarjeta de memoria/batería

CONEXIÓN DE UNA FUENTE DE ALIMENTACIÓN

Hay dos tipos de fuentes de energía a las que se puede conectar la videocámara con memoria. - No utilice las fuentes de alimentación que se facilitan con otros equipos.

• La batería: se emplea para grabaciones en exteriores.
• El adaptador de alimentación de CA: se usa para grabación y reproducción en interiores.

Inserción de la batería

1. Deslice y abra la tapa de la batería como se muestra en el diagrama.
2. Inserte la batería en su ranura hasta que emita un chasquido suave.
3. Asegúrese de que el logotipo de SAMSUNG está hacia arriba con el aparato colocado como se muestra en el diagrama.
4. Deslice y cierre la tapa de la batería.

Extracción de la batería

1. Deslice y abra la tapa de la ranura de la batería y presione el cierre de la batería.
2. Presione suavemente el cierre de la batería en la dirección que se muestra en el diagrama para extraer la batería.
3. Saque la batería en la dirección que se muestra en el diagrama.
4. Deslice y cierre la tapa de la batería.

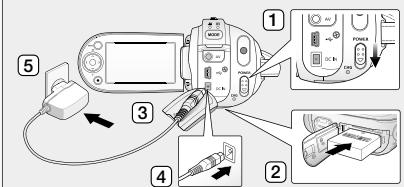

Carga de la batería

1. Deslice hacia abajo el interruptor POWER para encender.
2. Abra la pantalla LCD e inserte la batería de la videocámara con memoria.
3. Abra la tapa de conectores DC IN/USB/AV.
4. Conecte el adaptador de alimentación de CA al terminal DC IN de la videocámara con memoria.
5. Conecte el adaptador de CA a una toma de corriente.
6. El indicador CHG (carga) se ilumina en naranja para indicar que la batería se está cargando.
7. El indicador CHG (carga) se ilumina en verde cuando la batería está totalmente cargada.
8. Cuando la batería esté totalmente cargada, desconecte el adaptador de alimentación de CA de la videocámara con memoria.
9. Incluso en el caso de que se deje apagado el interruptor de encendido, la batería se seguirá descargando si se deja conectada a la videocámara con memoria. Se recomienda retirar la batería de la videocámara con memoria.

Inserción

Expulsión

Información sobre los soportes de almacenamiento

SELECCIÓN DEL SOPORTE DE ALMACENAMIENTO (SÓLO SC-MX20C/MX20CH)

• Puede grabar video en la memoria incorporada o en una tarjeta de memoria; por tanto debe seleccionar el soporte de almacenamiento antes de comenzar la grabación o la reproducción.
• Antes de insertar o expulsar la tarjeta de memoria, apague la videocámara con memoria.
• Presione el botón MENU.
• Aparece la lista del menú.
• Presione el botón de Control (</>) para seleccionar "Settings" (Ajustes).
• Presione el botón de Control (A/√) para seleccionar "Storage" (Tipo de memoria) y presione el botón OK.
• Presione el botón de Control (∧/√) para seleccionar "Memory" (Memoria) o "Card" y presione el botón OK.

"Memory" (Memoria): cuando utilice la memoria incorporada. "Card": cuando utilice la tarjeta de memoria.

1. Presione el botón MENU para salir.

INSERCIÓN / EXPULSIÓN DE UNA TARJETA DE MEMORIA

Inserción de una tarjeta de memoria

1. Apague la videocámara con memoria.
2. Deslice la tapa de la tarjeta de memoria a la derecha para abrir la tapa.
3. Inserte una tarjeta de memoria en su ranura en la dirección de la flecha hasta que emita un chasquido suave como se indica en el diagrama.
4. Cierre la tapa.

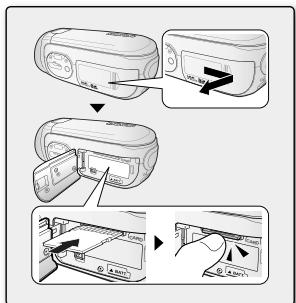

Expulsión de una tarjeta de memoria

1. Apague la videocámara con memoria.
2. Deslice la tapa de la tarjeta de memoria a la derecha para abrir la tapa.
3. Presione ligeramente la tarjeta de memoria hacia adentro para que salte.
4. Saque la tarjeta de memoria de la ranura y cierre la tapa.

GRABACIÓN DE IMÁGENES DE VIDEOS

• La videocámara con memoria proporciona dos botones para iniciar/parar la grabación. Uno se encuentra en la parte trasera de la videocámara y el otro en el panel LCD. Seleccione el botón Iniciar/Parar grabación según el uso que haga.
• Encienda la videocámara con memoria.
• Conecte una fuente de alimentación a la videocámara con memoria. (Es decir, una batería o un adaptador de CA.)
• Deslice hacia abajo el interruptor POWER para encender.
• Establezca el soporte de almacenamiento apropiado. (Solo SC-MX20C/MX20CH) (Para grabar en una tarjeta de memoria, inserte la tarjeta de memoria.)
• Coloque el interruptor Abrir/cerrar objetivo en abierto (O).
• Encuadre el sujeto en la pantalla LCD.
• Presione el botón Iniciar/Parar grabación.
• Aparecerá el indicador de grabación (Ⓒ) y se inicia la grabación.
• Si se presiona de nuevo el botón Iniciar/Parar grabación durante la grabación, se ajustará la videocámara con memoria al modo de pausa de grabación.
• Una vez finalizada la grabación, apague la videocámara con memoria.

Reproducción

Reproducción de imágenes de video

Puede buscar rápidamente la imagen de video que desee utilizando la vista del índice de imágenes en miniatura.

1. Encienda la videocámara con memoria.
2. Deslice hacia abajo el interruptor POWER para encender.
3. Establezca el soporte de almacenamiento apropiado.

(Sólo SC-MX20C/MX20CH)

(Para grabar en una tarjeta de memoria, inserte la tarjeta de memoria.)

1. Abra la pantalla LCD.
2. Ajuste el brillo o el contraste de la pantalla LCD.
3. Presione el botón MODE.
4. Cambia al modo Reproducir video (▶). Las imágenes de video grabadas aparecen en la vista del índice de imágenes en miniatura.
5. Utilice el botón de Control ( / > / /) para seleccionar las imágenes de video que desee y presione el botón OK.
6. Aparecerá durante algunos instantes el menú de acceso directo de reproducción.
7. Las imágenes de video seleccionadas se reproducen según el ajuste de la reproducción.
8. Para detener la reproducción y volver a la vista del índice de imágenes en miniatura, mueva la palanca del zoom.

INSTALACIÓN DE CYBERLINK MEDIASHOW4

CyberLink MediaShow4 es el software para editar fácilmente MPEG, AVI, y otros archivos de video, imágenes fijas, así como otro contenido para crear un video.

Antes de empezar:

Salga de todos los programas de software que esté utilizando.

(Compruebe que no haya ningún icono de otras aplicaciones en la barra de estado.)

→

→ ↓

←

←

• Si realiza la instalación del software que ya está instalado, se inicia la desinstalación.

En este caso, realice de nuevo la instalación una vez finalizada la desinstalación.

• Este manual se refiere a la instalación del software y a la conexión de la PC. Para más detalles sobre el software, consulte "Online help/Readme" en el CD de CyberLink MediaShow 4.

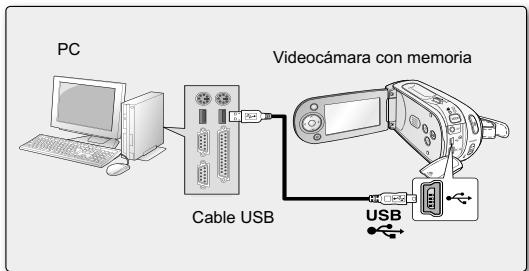

CONEXIÓN DEL CABLE USB

Conecte el cable USB para copiar imágenes de video en un soporte de grabación en la PC y viceversa. Cuando el cable USB está conectado en modo Grabar / Reproducir, el producto cambiará inmediatamente al modo USB.

1. Conecte la videocámara con memoria a la PC con el cable USB.

• No aplique una fuerza excesiva al insertar o extraer un conector USB.
• Inserte un conector USB tras comprobar que la dirección de su inserción sea correcta.
• Se recomienda usar el adaptador de CA como fuente de alimentación en vez de la batería.
• Al conectarse el cable USB, encender o apagar la videocámara causa averías en la PC.

Conexión a otros dispositivos

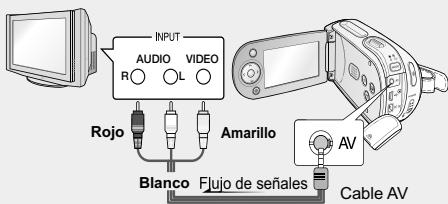

CONEXIÓN A UN TELEVISOR

• Para reproducir las grabaciones, el televisor debe ser compatible con NTSC.
• Recomendamos usar como fuente de alimentación para la videocámara con memoria el adaptador de alimentación de CA.

Utilice el cable de AV suministrado para conectar la videocámara con memoria a un televisor como se indica a continuación:

1. Conecte el extremo del cable AV con la clavija única a la toma AV de la videocámara de memoria.
2. Conecte el otro extremo con los cables de video (amarillo) e izquierda (blanco)/derecha (rojo) al televisor.

TV normal
