MANUAL DE USUARIO TSH 90 T X 962C VALBERG

El certifi cado de garantía de este producto tiene una duración de 2 años a partir de la fecha de compra* que se limita a los defectos de fabricación y averías del material. Se excluyen de la garantía defi ciencias o daños originados por una mala instalación, errores en la manipulación o por un uso inadecuado. *previa presentación del comprobante de compra.

INSTRUCCIONES DE USO

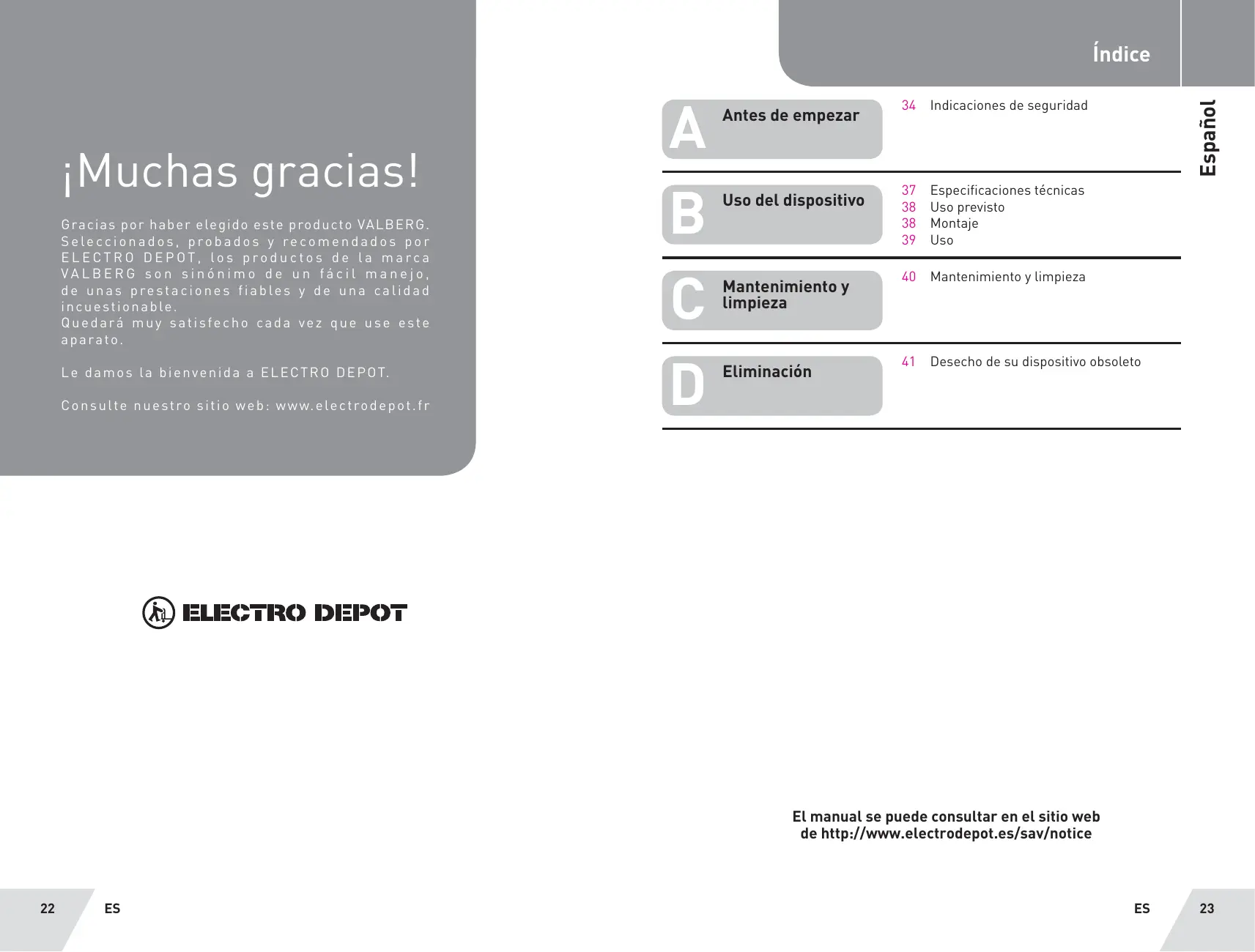

Gracias por haber elegido este producto VALBERG.

Seleccionados, probados y recomendados por ELECTRO DEPOT, los productos de la marca VALBERG son sinónimo de un fácil manejo, d e u n a s p re sta c i o n e s f i a b le s y d e u n a ca l i d a d i n c u e s t i o n a b le . Quedará muy satisfecho cada vez que use este aparato. L e d a m o s l a b i e n v e n i d a a E L E C T R O D E P O T. C o n s u l t e n u e s t ro s i t i o w e b : w w w. e le c t ro d e p o t . f r

Mantenimiento y limpieza

Indicaciones de seguridad

Especificaciones técnicas

Uso previsto Montaje Uso

Mantenimiento y limpieza

Desecho de su dispositivo obsoleto

A B C D Antes de empezar

El manual se puede consultar en el sitio web de http://www.electrodepot.es/sav/notice

Indicaciones de seguridad POR FAVOR, LEA ESTE MANUAL CON DETENIMIENTO ANTES DE UTILIZAR EL DISPOSITIVO Y CONSÉRVELO PARA SU USO EN FUTURAS OCASIONES.

• Atención: si en un espacio se utilizan al mismotiempo la campana extractora y un quemador de gas o chimenea (a excepción de dispositivos eléctricos), ello podría suponer un peligro por desvíos de corrientes de aire.

• En este caso, la campana extractora sustrae el aire necesario para la la combustión a los otros dispositivos. No se debe sobrepasar el descenso de presión en el área 4 Pa (4x10-5 bar). Para garantizar un uso seguro, cerciórese de que el área esté lo suficien24

ES Antes de empezar temente ventilada. En cuanto al aire de salida, se aplicarán las disposiciones vigentes en su país.

Antes de conectar la campana extractora al suministro eléctrico, es importante que tenga en cuenta los siguientes pasos: • Lea detenidamente los datos señalados en la placa indicadora (en la parte interior de la campana extractora) y compruebe si la tensión y el rendimiento del dispositivo coinciden con la del sistema eléctrico. Además, compruebe si el enchufe es adecuado. • En caso de duda, déjese aconsejar por un electricista cualificado. • Para evitar peligros, si el cable para la conexión de red está dañado, deberá ser reemplazado por el fabricante, su servicio

al cliente o una persona cualificada.

evitar que se sobrecaliente y prenda fuego.

• Conectar el dispositivo a • Antes de llevar a cabo la red eléctrica mediante trabajos de manteniun enchufe con 3 A o a un miento en el dispositivo, cable difásico con 3 A. desconéctelo del suministro eléctrico.

ATENCIÓN ! ¡Los electro-

domésticos pueden consti- • Este aparato pueden utituir un peligro en determilizarlo niños que hayan nadas circunstancias! alcanzado los 8 años de edad, así como personas

• No intente comprobar con capacidades físicas, el estado de los filtros sensoriales o mentales cuando la campana exlimitadas, o con falta de tractora esté encendida. experiencia o conoci• Evite el contacto de lámmiento, siempre que se paras o piezas circunencuentren bajo supervidantes durante o direcsión o hayan sido instruitamente después de un das sobre el uso seguro largo período de uso. del dispositivo y los riesgos que puede originar. • Queda estrictamente No está permitido que prohibido flamear alilos niños jueguen con el mentos bajo la campana dispositivo. La limpieza extractora. y el mantenimiento por • ¡Evitar las llamas! Poparte del usuario no denen en peligro los filtros ben realizarlos niños sin y originan un riesgo de supervisión. incendio. • Al freír, observe el aceite • Si la campana extractora se utiliza en el mismo de forma continua para ES

Antes de empezar espacio que dispositivos cocción. con gas u otros combus- • Respete la normativa retibles, éste deberá contar lacionada con la evacuacon una ventilación sufición del aire. ciente.

• En cuanto a la informa• Existe riesgo de incendio ción relacionada con la si la limpieza no se lleva instalación, la limpieza y a cabo según se indica en la sustitución de las lámlas instrucciones. paras, consulte el párrafo siguiente de este manual. • Cuando utilice la campana al mismo tiempo que • No asumimos ninguotros aparatos de gas u na responsabilidad por otros combustibles (no cualquier tipo de peraplicable para los aparajuicio derivado de una tos de descarga de aire), falta de observancia de la habitación deberá telas pautascitadas antener una ventilación coriormente. rrecta. • El aire no debe descargarse dentro del conducto utilizado para el escape de vapor de los aparatos de gas u otros combustibles (no aplicable para los aparatos que descargan aire). • ATENCIÓN: las piezas accesibles pueden estar calientes cuando se utiliza con los aparatos de

ES B Uso del dispositivo

A Especificaciones técnicas

Producto Mediciones realizadas según las normativas europeas N ° 65/2014 y 66/2014 de la Comisión Europea y la norma EN 61591.

Clase de eficiencia energética

Eficiencia Fluidodinámica

B Clase de eficiencia luminosa

La eficiencia de filtración de las grasas

B Clase de eficiencia fluidodinámica

Identificación del modelo

Consumo de energía anual

Clase de eficiencia de filtración de grasas

D Flujo de aire a la velocidad mínima durante el funcionamiento normal

Flujo de aire a velocidad máxima durante el funcionamiento normal

Nivel de potencia acústica a velocidad mínima en funcionamiento normal

Nivel de potencia acústica a máxima velocidad en funcionamiento normal

Consumo de electricidad medido en modo "detener"

Documentación técnica e información adicional

Electro-Depot, 1 Route de Vendeville, 59155 Faches-Thumesnil (Francia)

Índice de eficiencia energética

Factor de crecimiento en el tiempo

F Flujo de aire medido en el punto de máximo rendimiento

La presión de aire medida en el punto de máxima eficiencia

Energía eléctrica de entrada medida en el punto de máxima eficiencia

W Iluminación promedio del sistema de iluminación en la superficie de cocción

Potencia nominal del sistema de iluminación

WI Flujo de aire máximo

Características técnicas

Naturaleza de la corriente Frecuencia asignada Clase de protección eléctrica Tipo de iluminación Poder de iluminación Iluminación reemplazable por el usuario

W Potencia total asignada

Uso previsto El dispositivo debe utilizarse como se indica a continuación: En los diferentes modos de operación Aire de salida (Transporte del aire hacia el exterior) o Aire de circulación (Reprocesamiento y reducción del aire).

ATENCIÓN Para reducir el impacto ambiental total (p. ej. uso energético) del proceso de cocción, compruebe que el aparato esté instalado según el manual del usuario, mantenga el lugar de trabajo ventilado y el tubo de extracción tan recto como sea posible.

B Uso del dispositivo

ATENCIÓN •El montaje y la conexión eléctrica del dispositivo deben ser llevados a cabo por personal cualificado. •¡Utilice guantes de protección antes de iniciar el montaje! Instalación eléctrica • El enchufe debe resultar accesible una vez finalizada la instalación. Siempre y cuando el cable del dispositivo no esté equipado con un enchufe, deberá conectarse un interruptor principal con una distancia mínima del contacto conductor de 3 mm entre el suministro eléctrico y el dispositivo. Este debe ajustarse a la carga correspondiente y a las regulaciones vigentes. • La conexión con el suministro eléctrico se debe llevar a cabo de la siguiente manera: MARRÓN = L Conductor AZUL = N Neutral La distancia mínima entre la superficie del recipiente de cocción sobre la base de cocción y el lugar más profundo de la campana extractora debe ser de al menos 65 cm.

Si se utiliza un tubo de unión compuesto de dos o más piezas, asegúrese de que la parte superior rodea desde fuera la parte inferior. El tubo de escape de aire no debe unirse a un tubo por el que pase aire caliente o que sea utilizado para desviar humo de dispositivos no eléctricos.

Si se trata de una campana extractora de aspiración, posibilite un orificio para el transporte del aire.

Además, también es aconsejable dejarlo funcionar unos 15 minutos una vez finalizada la cocción para eliminar por completo los olores y posibilitar el transporte de aire utilizado.

Le recomendamos que utilice un tubo de salida de aire y un orificio de salida de aire con un diámetro idéntico. El uso de un reductor puede reducir el rendimiento del producto y contribuir a que se genere más ruido.

Conecte el conducto de evacuación de la válvula.

Función del aire de salida

En esta variante de instalación, el dispositivo transporta los vapores hacia afuera mediante una pared exterior con abertura o una tubería ya existente Función del aire de circulación Para cambiar la campana extractora de “salida de aire” a “aire de circulación” necesita filtros de carbón activo. Instalación del filtro de carbón activo Para instalar el filtro de carbón activo, primero retire el filtro de aluminio. Coloque el filtro de carbono activo en el aparato y gírelo hacia la derecha para fijarlo. Proceda del mismo modo para el resto de filtros. Se recomienda encender la campana extractora unos minutos antes de cocinar.

B Perfore 3 agujeros de 8 mm en la posición de la pared donde desee montar el soporte. Fíjelo con los tornillos y los tacos incluidos.

Levante la campana y cuélguela en el soporte de la pared.

Deslice la parte superior de la chimenea en el interior de la parte inferior y, a continuación, tire de la parte superior hasta conseguir la altura deseada.

Una vez colocada la chimenea en la altura correcta, cuelgue las dos partes juntas. Perfore 3 orificios de 8 mm para el soporte mural II. Fíjelo en la pared con los 2 tornillos incluidos. Monte la chimenea en la campana y fíjela con 2 tornillos.

Tecla velocidad 1 Velocidad mínima Tecla velocidad 2 Velocidad media Tecla velocidad 3 Velocidad máxima Tecla BOMBILLA / Enciende y apaga la luz

Mantenimiento y limpieza

ATENCIÓN Para productos con modo de funcionamiento manual, le sugerimos que apague el motor 10 minutos después de finalizar el proceso de cocción.

Mantenimiento y limpieza

Durante el mantenimiento del producto, desmonte todas las piezas de acuerdo con el manual del usuario.

Para lograr un funcionamiento óptimo, la campana extractora necesita un mantenimiento y limpieza regulares. Ello incluye el filtro de carbón activo y grasas. El filtro de grasas sirve para recoger las partículas de grasa flotantes en el aire. Por este motivo, puede obstruirse. Esto ocurre dependiendo del tipo y duración del uso de la campana extractora. Para prevenir un riesgo de incendio, los filtros de grasas deben limpiarse cada 2 meses. Lo puede hacer a mano con un producto de limpieza neutro (ningún limpiador abrasivo) o en el lavavajillas a una temperatura baja en un programa corto. El color del filtro puede variar tras varios lavados. Ello no justifica un cambio gratuito. Los filtros de carbón activo limpian el aire que ha vuelto a la habitación y debilitan los olores al cocinar.

Los filtros de carbón activo desechables deben ser reemplazados cada

4 meses como muy tarde. La saturación del carbón activo está influido por la duración de uso de la campana extractora, el tipo de cocina y la frecuencia de la limpieza del filtro de grasas. Limpie regularmente el interior y el exterior de la campana extractora con la ayuda de un paño humedecido con alcohol o un producto de limpieza neutro (ningún limpiador abrasivo). La iluminación integrada está concebida para su uso durante el proceso de cocción y no debe utilizarse de forma permanente para iluminar el espacio. Un uso prolongado reduce considerablemente la vida útil de la bombilla.

C ATENCIÓN Si no se respetan las indicaciones de limpieza para la campana extractora, así como las indicaciones para el intercambio de filtros, existe peligro de incendio. Por lo tanto, es recomendable seguir las instrucciones previstas.
