MANUAL DE USUARIO ERL6297KK1 ELECTROLUX

Guía de uso y cuidado

Refrigerador de dos puertas

Guía de uso y cuidado

Refrigerador de dos puertas

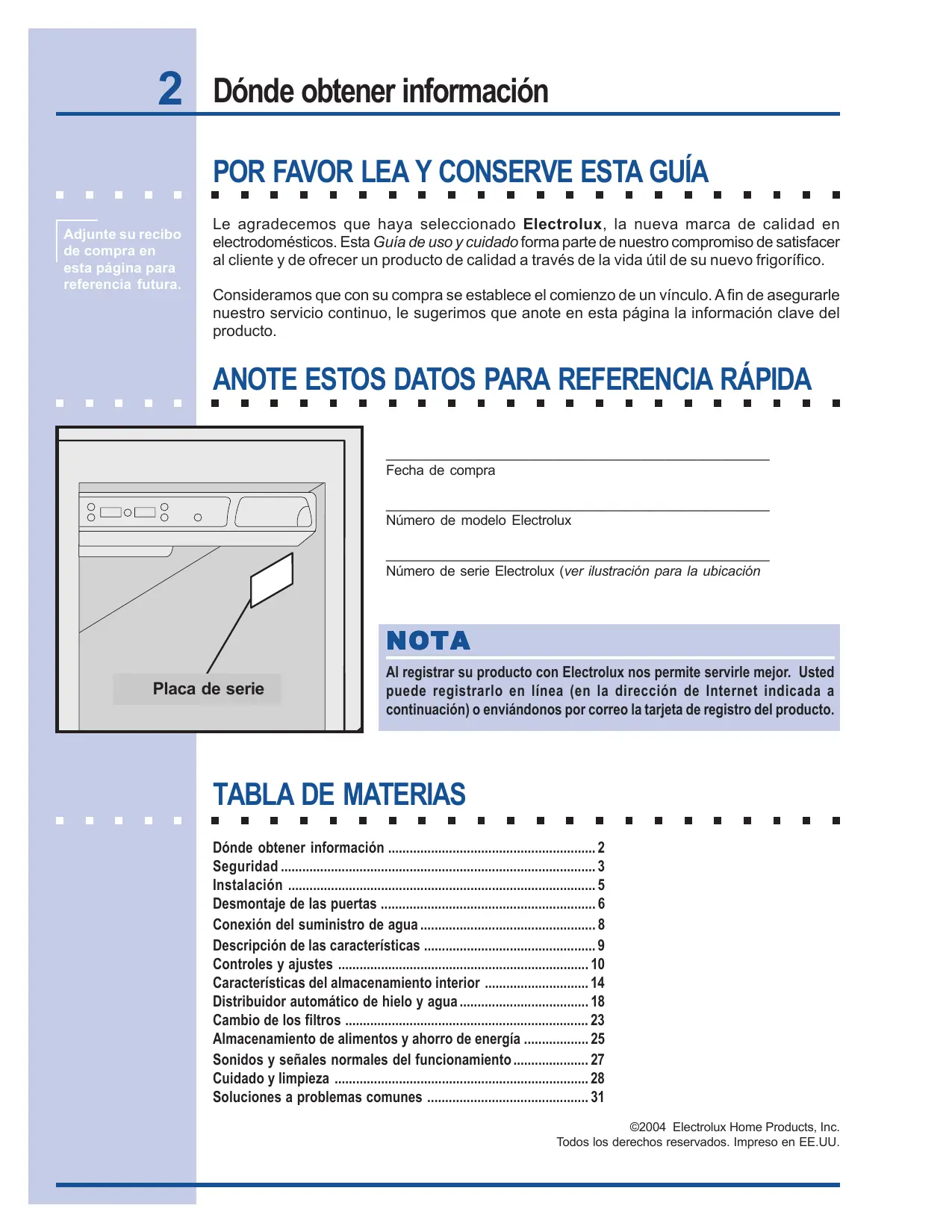

Dónde obtener información

POR FAVOR LEA Y CONSERVE ESTA GUÍA Adjunte su recibo de compra en esta página para referencia futura.

Le agradecemos que haya seleccionado Electrolux, la nueva marca de calidad en electrodomésticos. Esta Guía de uso y cuidado forma parte de nuestro compromiso de satisfacer al cliente y de ofrecer un producto de calidad a través de la vida útil de su nuevo frigorífico.

Consideramos que con su compra se establece el comienzo de un vínculo. A fin de asegurarle nuestro servicio continuo, le sugerimos que anote en esta página la información clave del producto.

ANOTE ESTOS DATOS PARA REFERENCIA RÁPIDA

________________________________________________ Fecha de compra ________________________________________________ Número de modelo Electrolux ________________________________________________ Número de serie Electrolux (ver ilustración para la ubicación

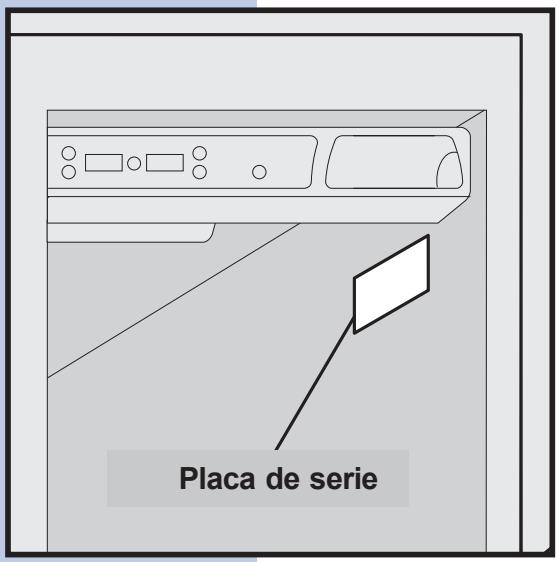

NO TA NOTA Placa de serie

Al registrar su producto con Electrolux nos permite servirle mejor. Usted puede registrarlo en línea (en la dirección de Internet indicada a continuación) o enviándonos por correo la tarjeta de registro del producto.

TABLA DE MATERIAS Dónde obtener información 2

Seguridad 3 Instalación 5 Desmontaje de las puertas 6 Conexión del suministro de agua 8 Descripción de las características 9 Controles y ajustes 10 Características del almacenamiento interior 14 Distribuidor automático de hielo y agua 18 Cambio de los filtros 23 Almacenamiento de alimentos y ahorro de energía 25 Sonidos y señales normales del funcionamiento 27 Cuidado y limpieza 28 Soluciones a problemas comunes 31 ©2004 Electrolux Home Products, Inc. Todos los derechos reservados. Impreso en EE.UU.

INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD !

Por favor lea todas las instrucciones de seguridad antes de usar su nuevo frigorífico Electrolux.

• No almacene ni use gasolina u otros líquidos o vapores inflamables en la proximidad de este o de cualquier otro artefacto. Lea las etiquetas de los productos para informarse sobre la inflamabilidad y otras advertencias. • No haga funcionar el frigorífico en la presencia de vapores explosivos. • Evite entrar en contacto con las piezas móviles de la máquina automática de hacer hielo. • Saque todas las grapas de la caja de cartón. Las grapas pueden causar cortes graves y dañar los acabados si entran contacto con otros artefactos o muebles.

Seguridad de los niños

Materiales de empaque: • Las cajas de cartón cubiertas con alfombras, colchas, hojas de plástico o envolturas elastizadas y cualquier otro material de empaque pueden convertirse en cámaras sin aire y en forma rápida causar asfixia. • Destruya o recicle inmediatamente la caja de cartón, las bolsas de plástico y cualquier otro material de empaque exterior después de que el frigorífico sea desempacado. Los niños nunca deben jugar con estos artículos. Atrapamiento y asfixia de niños: • Estos problemas no son sólo del pasado. Los frigoríficos y congeladores abandonados, descartados o guardados temporalmente (aún durante unas pocas horas), desatendidos son peligrosos. Por favor tome las precauciones que se indican a continuación.

INFORMACIÓN ELÉCTRICA

Usted debe seguir estas indicaciones para asegurarse de que los mecanismos de seguridad de su frigorífico estén funcionando en forma correcta.

• Si se daña el cordón eléctrico, debe ser reemplazado por el fabricante, por un técnico de servicio o por una persona calificada a fin de evitar cualquier riesgo. • Nunca desenchufe el frigorífico tirando del cordón eléctrico. Siempre sujete firmemente el enchufe y tire derecho hacia afuera del tomacorriente para evitar dañar el cordón eléctrico. • Desenchufe el frigorífico antes de la limpieza y antes de reemplazar un foco para evitar sufrir un choque eléctrico.

• Una variación de voltaje de 10% o más puede afectar el rendimiento del frigorífico. Si el frigorífico funciona con energía insuficiente se puede dañar el compresor. Este daño no está cubierto por la garantía. • No enchufe el frigorífico en un tomacorriente controlado por un interruptor mural o por un interruptor de cordón pues el frigorífico puede apagarse accidentalmente.

IMPOR TANTE IMPORT Para apagar el frigorífico, desenchufe el cordón eléctrico del tomacorriente.

UBICACIÓN • Elija un lugar que esté cerca de un tomacorriente con conexión a tierra. No utilice una extensión ni un adaptador. • Si es posible, coloque el frigorífico en un lugar donde no reciba luz solar directa. Colóquelo lejos de la estufa, del lavavajillas automático y de cualquier otra fuente de calor. • El frigorífico debe instalarse en un piso que tenga la superficie nivelada y que resista el peso del frigorífico completamente cargado. • Tenga en cuenta la disponibilidad de suministro de agua en aquellos modelos que incluyen un fabricador automático de hielo.

INSTALACIÓN Espacios libres para la instalación

ATENCIÓN No instale el frigorífico donde la temperatura baje de los 13°C o se eleve sobre los 43°C. El compresor no podrá mantener las temperaturas adecuadas dentro del frigorífico. No bloquee la rejilla inferior en parte delantera de la base del frigorífico. Se necesita una circulación adecuada del aire para asegurar un funcionamiento adecuado del frigorífico.

Deje los siguientes espacios libres para facilitar la instalación del frigorífico y la conexión del suministro eléctrico y de agua. Lados y parte superior Parte trasera

Apertura de la puerta

Su frigorífico debe estar instalado de manera tal que permita un fácil acceso a la mesada cuando retire alimentos del mismo. Para asegurar un mejor funcionamiento de los cajones y de las cestas del congelador, instale el frigorífico de manera tal que ambas puertas puedan abrirse completamente.

NO TA NOTA Si instala su frigorífico con las bisagras contra una pared, es posible que deba dejar un mayor espacio libre para poder abrir la puerta completamente.

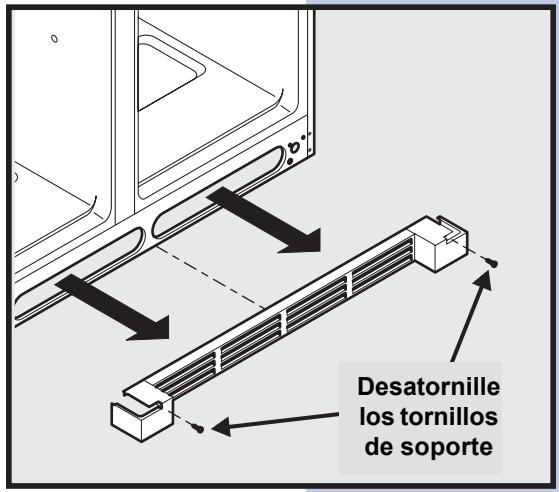

Desinstalación y reinstalación de la rejilla inferior

Para desinstalar la rejilla inferior: 1 Abra las puertas del frigorífico y congelador. 2 Retire el tornillo de cada lado de la rejilla inferior. 3 Tire de la rejilla hacia adelante y levántela. Para reinstalar la rejilla inferior, invierta los pasos anteriores. Desatornille los tornillos de soporte

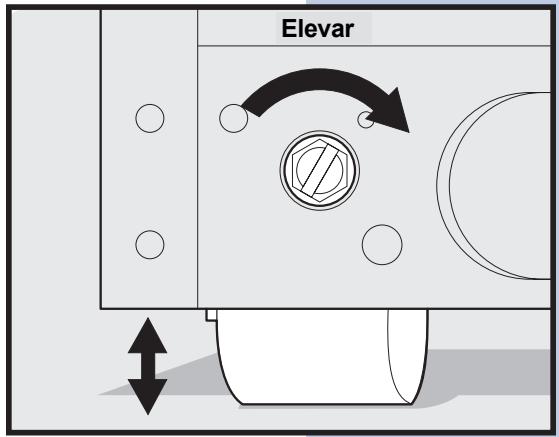

Las cuatro esquinas del frigorífico deben estar firmemente apoyadas sobre un piso firme. Su frigorífico viene equipado con ruedas delanteras ajustables para ayudar a nivelarlo. Para asegurar un sello adecuado de la puerta y asistir en el cierre de la puerta, el frigorífico debe estar inclinado 6 mm de adelante hacia atrás. Para nivelar el frigorífico: 1 Retire la rejilla inferior (ver arriba) para acceder a las ruedas delanteras. 2 Ajuste las ruedas girando cada perno de ajuste con una llave hasta que el frigorífico esté nivelado y estable. 3 Verifique ambas puertas para asegurarse de que los sellos toquen el gabinete en los cuatro lados. 4 Vuelva a instalar la rejilla inferior. Sugerencias: • Si la puerta del congelador está más alta que la puerta del frigorífico, eleve la esquina derecha y/o baje la esquina izquierda hasta que las puertas se alineen a lo largo de la parte superior del frigorífico. • Si la puerta del frigorífico está más alta que la puerta del congelador, eleve la esquina izquierda y/o baje la esquina derecha hasta que las puertas se alineen a lo largo de la parte superior del frigorífico.

Desmontaje de las puertas

CÓMO PASAR A TRAVÉS DE ESPACIOS ESTRECHOS Si su frigorífico no pasa a través de una entrada, usted puede reducir su tamaño retirando las puertas. Verifique primero midiendo la entrada.

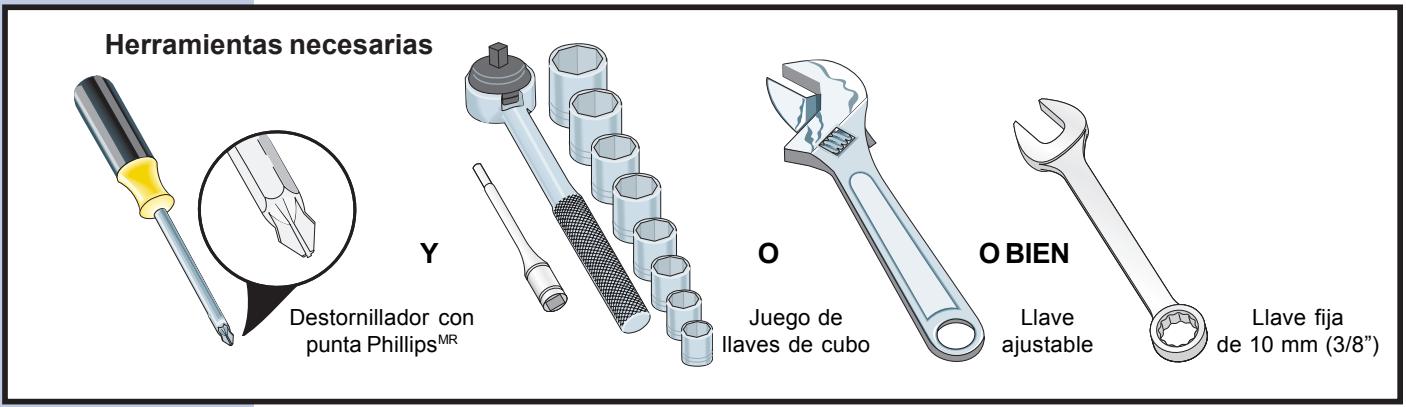

Herramientas necesarias

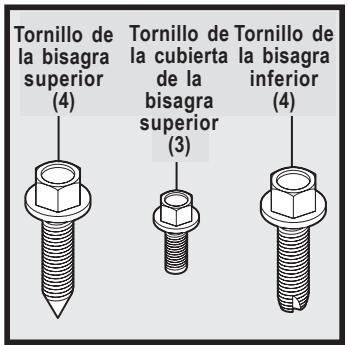

Usted necesita las siguientes herramientas: Herramientas necesarias Tools Necessary:

Socket llaves deSet cubo Wrench

Preparación para el desmontaje de las puertas:

1 Asegúrese de que el cordón eléctrico esté desenchufado del tomacorriente mural. 2 Abra ambas puertas y retire la rejilla inferior (como se explica en las instrucciones de instalación incluidas con su electrodoméstico). 3 Retire cualquier alimento que haya en los compartimientos de la puerta. 4 Cierre las puertas.

NO TA NOTA Para mayor información sobre el desmontaje de la rejilla inferior, por favor consulte las instrucciones de instalación.

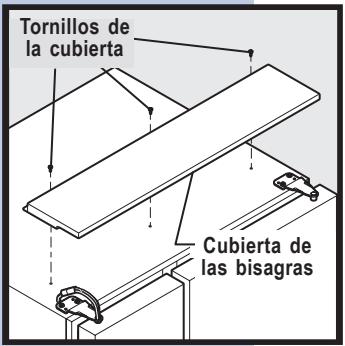

Para retirar la cubierta de las bisagras superiores:

1 Retire los tres tornillos de la cubierta que cubre las bisagras superiores de la puerta. 2 Tire de la cubierta alrededor de 1,2 cm hacia adelante y levante para sacarla.

Tornillos de la cubierta

Cubierta de las bisagras

Desmontaje de las puertas

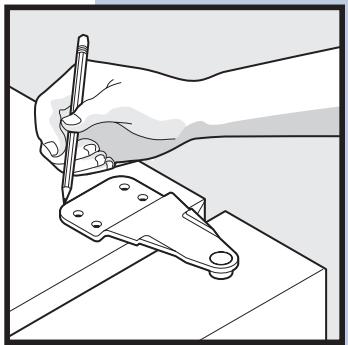

Para retirar la puerta del frigorífico:

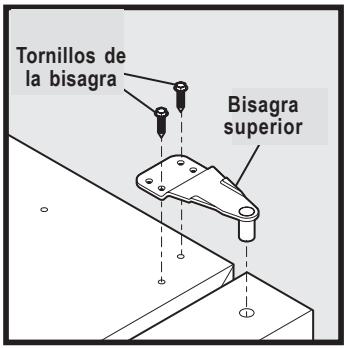

1 Marque levemente con un lápiz alrededor de la bisagra superior de la puerta. Esto facilita la reinstalación. 2 Retire los dos tornillos de la bisagra superior. Levante la puerta para sacarla de la bisagra inferior y déjela a un lado. 3 Retire los tres tornillos de la bisagra inferior y la bisagra misma si es necesario. Para reinstalar la puerta del frigorífico, invierta los pasos anteriores. Una vez que se hayan instalado ambas puertas, vuelva a colocar también la cubierta de las bisagras superiores.

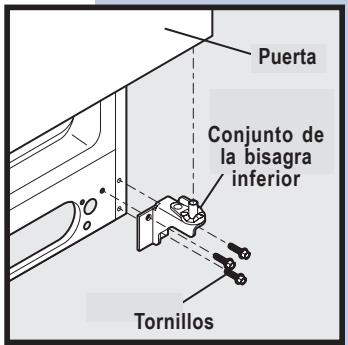

Conjunto de la bisagra inferior

Asegúrese de que las puertas sean dejadas en una posición segura donde no puedan caerse y causar lesión personal.

Para retirar la puerta del congelador:

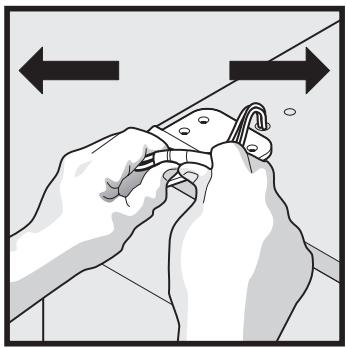

1 Oprima el manguito exterior hacia el conector

1 Separe el conector de cable multifilar ubicado sobre la bisagra superior. Sostenga firmemente ambos lados del conector y sepárelos.

2 Tire para retirar el tubo

2 Marque con un lápiz levemente alrededor de la bisagra. Esto facilita la reinstalación.

PARA CONECTAR Inserte el tubo y empuje hasta que la marca toque la superficie del conector

3 Separe el tubo del agua del conector situado debajo de la puerta del congelador. El conector se desengancha cuando usted oprime hacia adentro el manguito exterior.

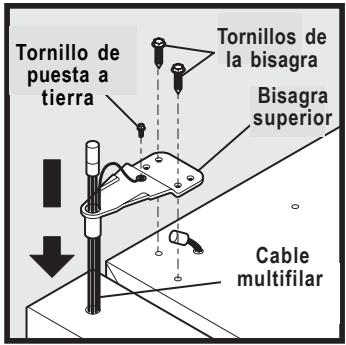

4 Retire los tornillos de la bisagra superior y pase el cable multifilar a través de ella. Levante la puerta para sacarla de la bisagra inferior.

Tornillo de puesta a tierra

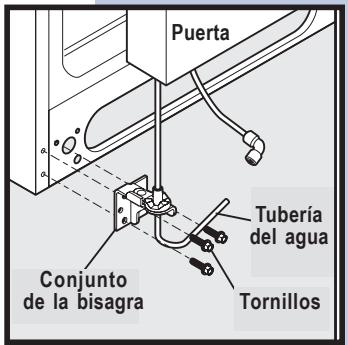

5 Retire los tres tornillos de la bisagra inferior y la bisagra si es necesario.

6 Coloque la puerta de costado para evitar que se dañe el tubo del agua que se extiende desde la bisagra inferior. Para reinstalar la puerta del congelador, invierta los pasos anteriores. Una vez que se hayan instalado ambas puertas vuelva a instalar también la cubierta de las bisagras superiores.

Conjunto de la bisagra

Conexión del suministro de agua

INFORMACIÓN ACERCA DEL SUMINISTRO DE AGUA DE SU FRIGORÍFICO El distribuidor automático de hielo y agua de su frigorífico requiere de un suministro de agua permanente para funcionar de manera correcta. Durante la instalación, usted (o un profesional de servicio) debe conectar el suministro de agua usando una tubería de cobre desde su sistema de agua del hogar hasta la válvula que se encuentra en la parte trasera del frigorífico.

A fin de evitar daños materiales:

Use tubería de cobre para la tubería de suministro de agua (la tubería de plástico tiene más probabilidad de tener escape).

Asegúrese de que el suministro de agua cumple los códigos de plomería locales.

Para asegurar el funcionamiento adecuado del distribuidor, se recomienda que la presión de agua esté entre 1,4 y 6,9 bar. La presión en exceso puede causar el mal funcionamiento del filtro de agua.

• Acceso a una tubería de agua fría con presión de 1,4 a 6,9 bar. • El kit de conexión al suministro de agua que viene con su frigorífico incluye todos los materiales necesarios para realizar la instalación incluye 7,6 m de tubería de cobre. Tubería del agua de plástico hacia el tubo de llenado de la máquina de hacer hielo

Tuerca de compresión de latón Guarnición (Manguito)

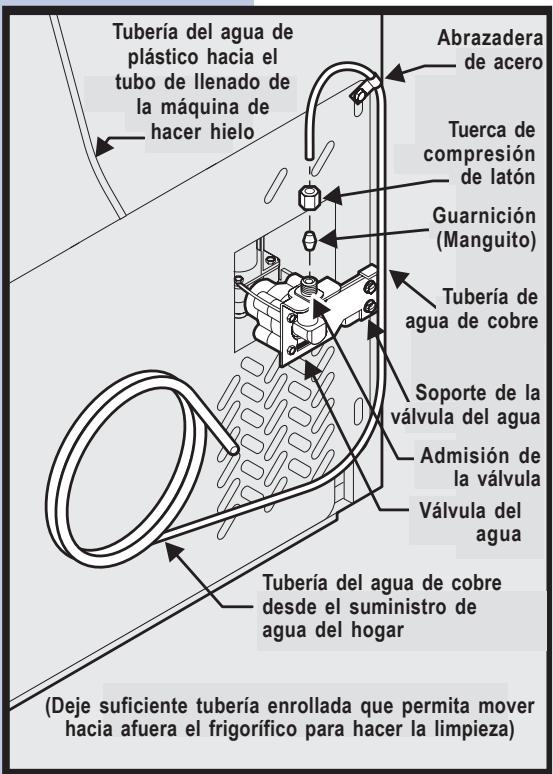

Para conectar el suministro de agua en el panel trasero del frigorífico:

1 Asegúrese de que el frigorífico no esté enchufado. 2 Lave la tubería de suministro hasta que el agua salga limpia colocando el extremo de la tubería de cobre en el fregadero o en un balde y abriendo la válvula de cierre.

Tubería de agua de cobre

3 Destornille la tapa de plástico de la admisión de la válvula del agua en la parte trasera del frigorífico. Descarte la tapa.

Soporte de la válvula del agua

4 Inserte la tuerca de compresión de latón, luego la guarnición

(manguito) en la tubería de cobre.

Admisión de la válvula

Válvula del agua Tubería del agua de cobre desde el suministro de agua del hogar (Deje suficiente tubería enrollada que permita mover hacia afuera el frigorífico para hacer la limpieza)

5 Inserte la tubería de cobre en la admisión de la válvula del agua tan adentro como sea posible (6,5 mm).

6 Inserte la guarnición (manguito) en la válvula y apriete a mano la tuerca de compresión en la válvula. Apriete una media vuelta más con una llave. No apriete demasiado. 7 Asegure la tubería de cobre en el panel trasero de su frigorífico con una abrazadera de acero y un tornillo (ver ilustración).

Conexión del suministro de agua

8 Enrolle el exceso de tubería de cobre (aproximadamente 2 ½ vueltas) detrás del frigorífico como se muestra. Coloque la tubería enrollada de modo que no se produzca vibración ni desgaste contra otras superficies.

9 Abra la válvula de cierre del suministro de agua y apriete cualquier conexión que pueda tener escape.

NO TA NOT Después de conectar el suministro de agua, vea la sección correspondiente en esta guía para obtener información sobre como cebar el sistema de suministro de agua. Lea también la sección “Distribuidor automático de hielo y agua” para estudiar los procedimientos de fucionamiento normal.

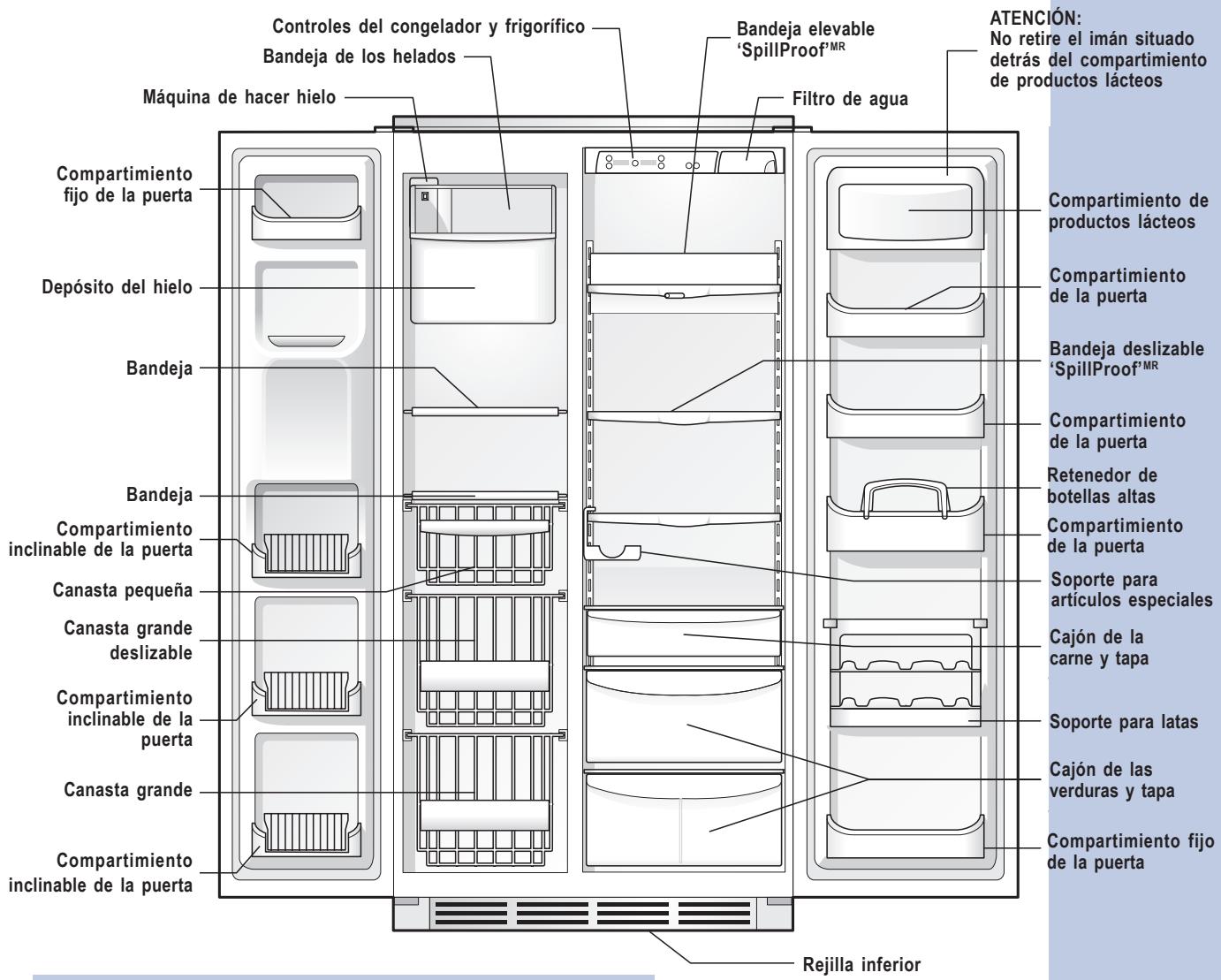

Descripción de las características

Controles del congelador y frigorífico Bandeja de los helados Máquina de hacer hielo

‘SpillProof’MR Filtro de agua

Compartimiento fijo de la puerta

No retire el imán situado detrás del compartimiento de productos lácteos

Compartimiento de productos lácteos

Compartimiento de la puerta

‘SpillProof’ MR Bandeja

Compartimiento de la puerta

Retenedor de botellas altas Compartimiento de la puerta

Compartimiento inclinable de la puerta

Soporte para artículos especiales

Canasta grande deslizable

Cajón de la carne y tapa

Compartimiento inclinable de la puerta

Cajón de las verduras y tapa

Compartimiento fijo de la puerta

Compartimiento inclinable de la puerta

NO TA NOTA Las características pueden variar de acuerdo con el modelo.

TIEMPO DE ENFRIAMIENTO ANTES DEL USO A fin de que la conservación de los alimentos sea segura, se recomienda dejar que el frigorífico y congelador funcionen con las puertas cerradas durante 8 a 12 horas antes de colocar los alimentos en el interior. Durante este período de enfriamiento, no es necesario ajustar los controles, los cuales han sido preajustados en la fábrica.

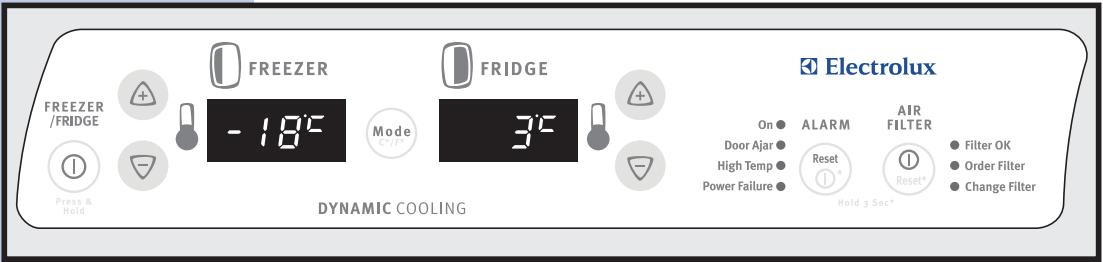

AJUSTE DE LAS TEMPERATURAS DE ENFRIAMIENTO Su frigorífico está equipado con un moderno sistema de control digital electrónico. El panel de control del sistema está ubicado en la parte superior del compartimiento del frigorífico.

Los dos indicadores digitales situados en la mitad izquierda del panel de control indican las temperaturas actuales del congelador y del frigorífico. Para cambiar la temperatura a un ajuste más alto o más bajo, oprima la tecla flechada hacia arriba o hacia abajo más cercana al indicador. La primera vez que usted oprime la tecla, el indicador muestra el último ajuste que usted programó. Cada vez que oprime la tecla la temperatura aumenta en un grado. El indicador digital muestra momentáneamente el nuevo ajuste, luego vuelve a indicar la temperatura actual. (Consulte las páginas siguientes para mayor información sobre los ajustes de temperatura)

NO TA NOT El sistema de control electrónico moderno de su frigorífico incluye otros códigos digitales que los profesionales de servicio pueden usar para diagnosticar en forma rápida problemas de rendimiento.

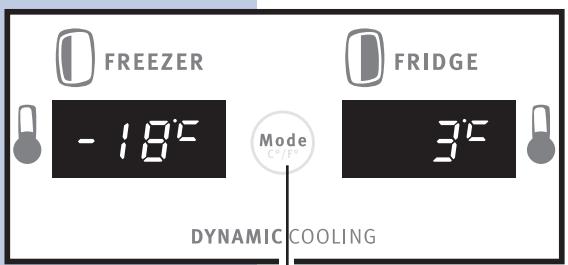

Selección de grados Fahrenheit o Centígrados

Dependiendo de que temperatura estándar usted prefiere usar, usted puede programar su panel de control para desplegar la temperatura en grados Fahrenheit o Centígrados. Para cambiar entre Fahrenheit y Centígrados, oprima la tecla ‘Mode’ (ubicada entre los dos indicadores digitales de temperatura). Oprima para cambiar entre grados Fahrenheit y Centígrados

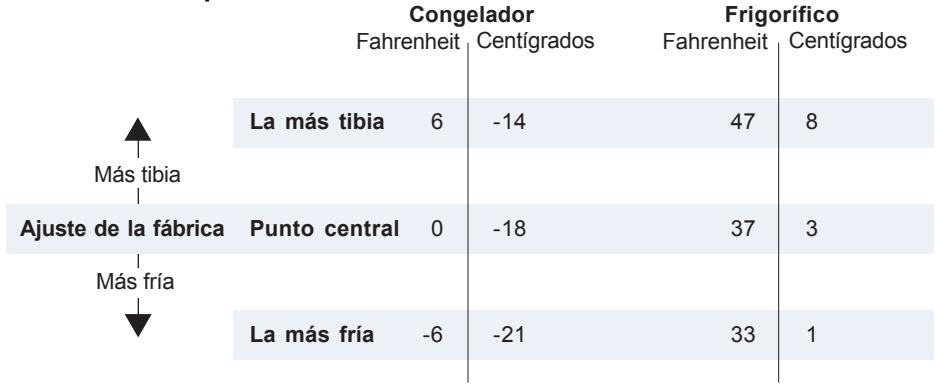

Ajustes de la temperatura

Después de que su frigorífico funcione durante 24 horas, usted puede ajustar la temperatura como sea necesario. Los ajustes deben ser pequeños y graduales, a fin de dar tiempo a que las temperaturas se cambien y se estabilicen. Ver los ajustes de temperatura en la tabla siguiente. Escala de las temperaturas Congelador Fahrenheit Centígrados

Fahrenheit Centígrados

Ajuste de la fábrica Más fría La más fría

Guía de ajuste de la temperatura

Si el compartimiento del frigorífico está demasiado tibio

Ajuste el control del frigorífico un grado más frío oprimiendo la tecla

Flechada hacia abajo.

Si el compartimiento del frigorífico está demasiado frío

Ajuste el control del frigorífico un grado más tibio oprimiendo la tecla

Flechada hacia arriba.

Si el compartimiento del congelador está demasiado tibio

Ajuste el control del congelador un grado más frío oprimiendo la tecla

Flechada hacia abajo.

Si el compartimiento del congelador está demasiado frío

Ajuste el control del congelador un grado más tibio oprimiendo la tecla

Flechada hacia arriba.

Qué hacer cuando el indicador de temperatura destella

Si alguna vez usted observa que ambos indicadores de la temperatura destellan continuamente, puede ser indicación de que el sistema de control ha detectado un problema de rendimiento. Llame a su representante de servicio Electrolux quien podrá interpretar el mensaje que destella.

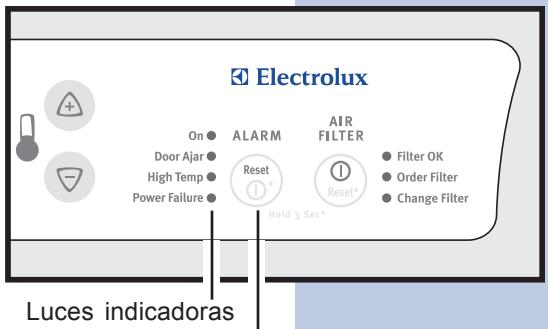

ALARMAS DE SUPERVISIÓN DEL SISTEMA El sistema de control electrónico supervisa continuamente su frigorífico/congelador para comprobar la consistencia de la temperatura, si las puertas han quedado abiertas y si hay fallas de energía eléctrica. Las variaciones de las condiciones normales de funcionamiento son comunicadas mediante tonos audibles y un conjunto de cuatro luces indicadoras de estado.

NO TA NOT Cada vez que se hace un ajuste en el panel de control, el cambio es confirmado mediante un tono audible.

Tecla de reposición de la alarma

Respuesta a las alarmas (tonos audibles y luces indicadoras) El sistema de control de su frigorífico puede proporcionarle la siguiente información a través de tonos audibles y de las luces indicadoras de alarma. Nombre de la alarma

(la luz está apagada)

El sistema de alarma permanece inactivo cuando el compartimiento del congelador y del frigorífico se están enfriando para llegar a los ajustes de temperatura actuales.

Si el congelador o el frigorífico no responden dentro de tres horas a los ajustes de temperatura programados, el sistema de control indica otros estados.

El sistema de alarma está activo.

No es necesario hacer nada.

La puerta del congelador o del frigorífico han estado abiertas por más de 5 min.

Cierre la puerta para desactivar y reponer la alarma.

El congelador o frigorífico han estado demasiado tibios (7,2° C o más) durante más de 1 hora.

Oprima la tecla ‘Alarm Reset’

(Reposición de la Alarma) para apagar la alarma.

Se detectó una falla de energía eléctrica.

Oprima la tecla ‘Alarm Reset’ para apagar la alarma y oprímala nuevamente para reponerla.

Verifique si la falla de energía fue lo suficientemente larga como para afectar las temperaturas de los alimentos guardados

Uso de la tecla de reposición de la alarma

Usted puede desactivar o activar el sistema de la alarma oprimiendo y manteniendo oprimida la tecla de reposición de la alarma durante tres segundos. Puede usarla, por ejemplo, para apagar los tonos audibles y/o las luces indicadoras destellantes. !

ATENCIÓN El sistema de alarma no se repone automáticamente cuando usted desenchufa y vuelve a enchufar el cordón eléctrico del frigorífico. El sistema puede ser reactivado solamente si oprime la tecla de reposición de la alarma.

Una vez que desactive el sistema de alarma, usted debe nuevamente oprimir y mantener oprimida la tecla de reposición de la alarma durante tres segundos más para reponer (activar) el sistema de alarma. La luz indicadora ‘On’ (Encendido) permanece apagada cuando el frigorífico y el congelador se están enfriando para llegar a los ajustes de temperatura actuales. Cuando se alcanzan los ajustes de temperatura, la luz ‘On’ se ilumina de color verde para indicar que el sistema de alarma está activo.

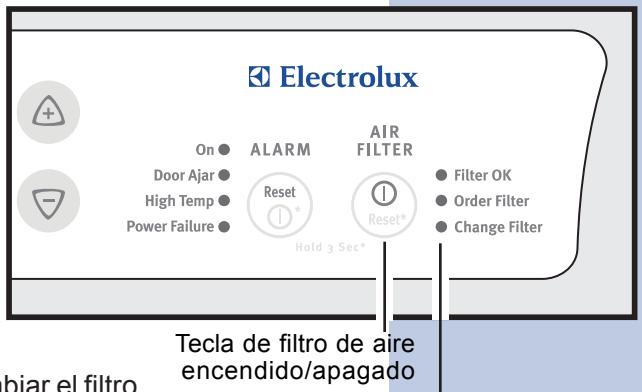

Verificación del estado del filtro de aire

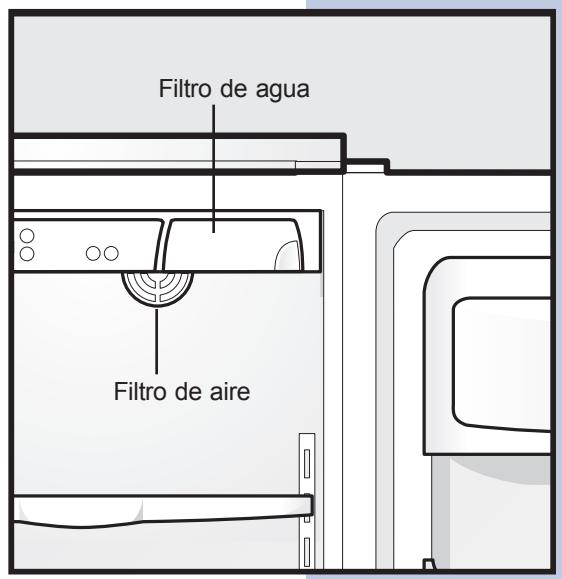

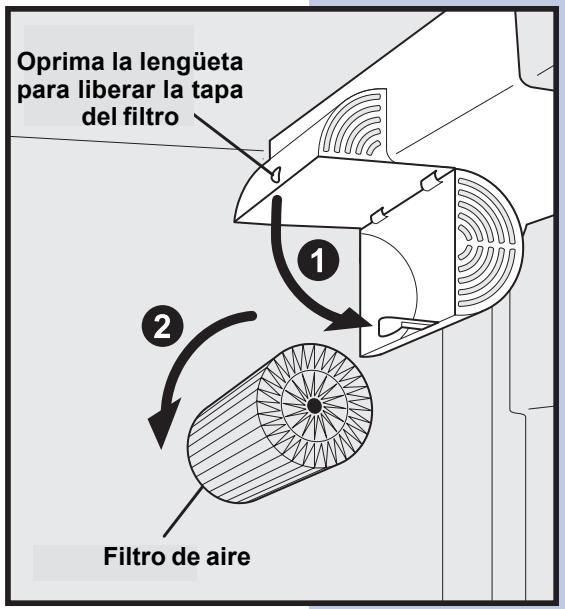

El filtro de aire del frigorífico debe reemplazarse de vez en cuando. Para verificar el estado del filtro, oprima y mantenga oprimida la tecla ‘Air Filter On/Off’ (Filtro de aire encendido/apagado) durante tres segundos. Para verificar el estado del filtro de aire: 1 Oprima la tecla ‘Air Filter On/Off’ (Filtro de aire encendido/apagado). Esto activa un ciclo de prueba, el cual ilumina una de las siguientes luces indicadoras:

Tecla de filtro de aire encendido/apagado

‘Filter OK’ (Filtro en buen estado) No es necesario cambiar el filtro.

Luces indicadoras ‘Order Filter’ (Pida un filtro) El filtro se ha usado en un 80%. Pida un filtro nuevo. ‘Change Filter’ (Cambie el filtro) El filtro se ha usado en un 100%. Cámbielo ahora. 2 Oprima la tecla ‘Air Filter On/Off’ (Filtro de aire encendido/apagado) para apagar la luz indicadora.

NO TA NOT Vea la sección correspondiente en esta guía de uso y cuidado para las instrucciones de reemplazo del filtro.

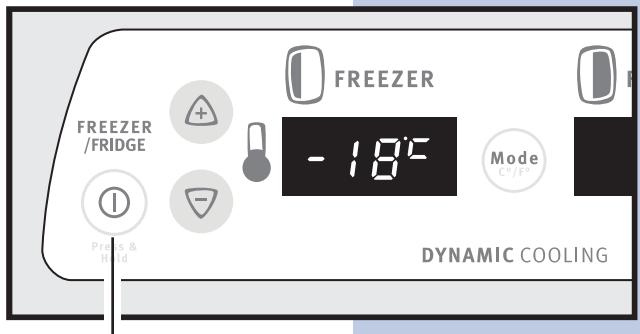

PARA ENCENDER Y APAGAR EL SISTEMA DE ENFRIAMIENTO Usted puede desactivar el sistema de enfriamiento de su frigorífico oprimiendo la tecla ‘On/Off’ (encendido/apagado) ubicada en el lado derecho del panel de control de la temperatura.

Para asegurarse de que usted no apague accidentalmente el sistema de enfriamiento, la tecla no funciona a menos que usted la oprima y mantenga oprimida durante tres segundos. Una vez que usted desactiva el sistema de enfriamiento, se detiene toda la refrigeración hacia el compartimiento del congelador y del frigorífico. Para volver a activar el sistema de enfriamiento, usted debe nuevamente oprimir y mantener oprimida la tecla ‘On/Off’.

Tecla ‘On/Off’ del sistema de enfriamiento

IMPOR TANTE IMPORT La tecla ‘On/Off’ solamente controla el sistema de enfriamiento de su frigorífico. La energía eléctrica hacia las luces y hacia los otros componentes eléctricos continúa a menos que usted desenchufe el cordón eléctrico.

Características del almacenamiento interior

BANDEJAS VOLADIZAS !

ATENCIÓN Para evitar lesiones causadas por rotura, manipule cuidadosamente las bandejas de vidrio templado.

Usted puede ajustar fácilmente las posiciones de las bandejas en el congelador y el frigorífico de acuerdo con sus necesidades. Las bandejas tienen soportes de montaje que se instalan en los soportes ranurados en la parte trasera de cada compartimiento.

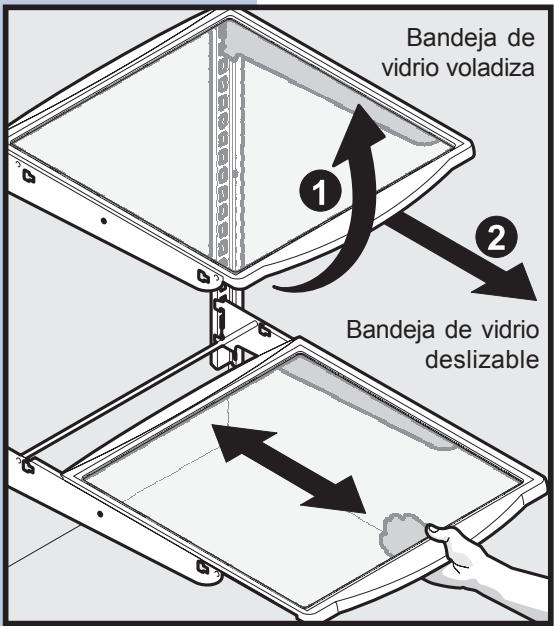

Bandeja de vidrio voladiza

Para cambiar la posición de una bandeja:

1 Antes de ajustar una bandeja, retire todo el alimento que tenga la bandeja. 2 Levante el borde delantero hacia arriba. 3 Tire de la bandeja hacia afuera. 4 Vuelva a colocar insertando los ganchos del soporte de montaje en las ranuras de soporte deseadas. 5 Baje la bandeja y bloquéela en su lugar.

Bandeja de vidrio deslizable

Características de las bandejas

Su frigorífico incluye bandejas de vidrio SpillSafeMR las cuales han sido diseñadas para atrapar y contener derrames accidentales. Estas bandejas se deslizan hacia afuera para acceso fácil al alimento y hacer más rápida la limpieza. Las bandejas deslizantes pueden ser extraídas hacia afuera hasta donde el tope incorporado lo permite. Las bandejas deslizantes no pueden separarse de sus soportes de montaje.

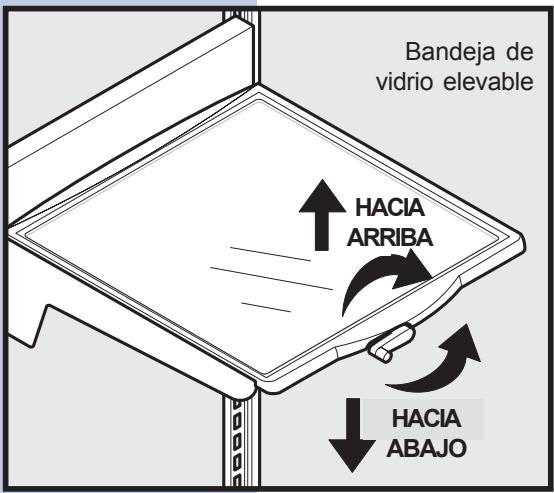

Bandeja de vidrio elevable

HACIA ARRIBA HACIA ABAJO Características del almacenamiento interior

CAJONES Su frigorífico incluye una variedad de cajones de almacenamiento.

Estos cajones generalmente se encuentran en posiciones fijas en la parte inferior del compartimiento del frigorífico.

Cajones de las verduras

Los cajones de las verduras han sido diseñados para guardar frutas, verduras y otros productos frescos. Antes de guardar artículos en un cajón de las verduras:

Cajón de las verduras

• Lave los productos en agua limpia y retire el exceso de agua.

• Envuelva los productos que tengan olores fuertes o un alto contenido de humedad.

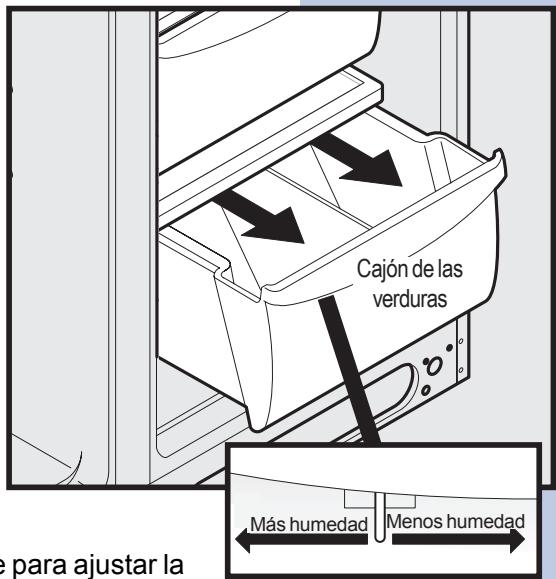

Control de humedad del cajón de las verduras

Más humedad Menos humedad

Los cajones de las verduras están equipados con un control deslizante para ajustar la humedad dentro del cajón. Esta característica prolonga la duración de ciertas verduras frescas que se mantienen mejor en humedad alta.

NO TA NOT Las verduras con hojas se mantienen mejor cuando son guardadas con el control de humedad en el ajuste ‘Higher Humidity’ (Más humedad) o en un cajón que no tenga control de humedad. Este mantiene a un mínimo el aire que entra y mantiene un máximo contenido de humedad.

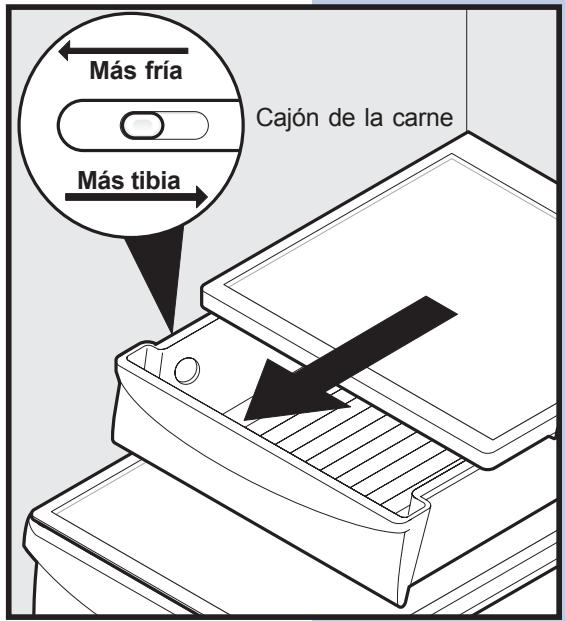

Algunos modelos están equipados con un cajón de la carne para conservación a corto plazo de trozos de carne voluminosos. Este cajón tiene un control deslizante para ajustar la temperatura interior. Cualquier carne que sea guardada por más de dos días debe congelarse. Si guarda frutas o verduras en este cajón, la temperatura debe ajustarse más tibia para evitar congelación.

Cajón de la carne Más tibia

Características del almacenamiento interior

PUERTAS Compartimientos de almacenamiento Las puertas de su congelador y frigorífico usan un sistema de compartimientos de almacenamiento modulares. Todos estos compartimientos son removibles para su fácil limpieza. Algunos de ellos tienen posiciones fijas mientras que otros pueden ser ajustados de acuerdo a sus necesidades. Los compartimientos de las puertas son ideales para guardar frascos, botellas, latas y contenedores de bebidas grandes. Ellos también permiten seleccionar rápidamente los artículos de uso frecuente. Compartimiento fijo de la puerta

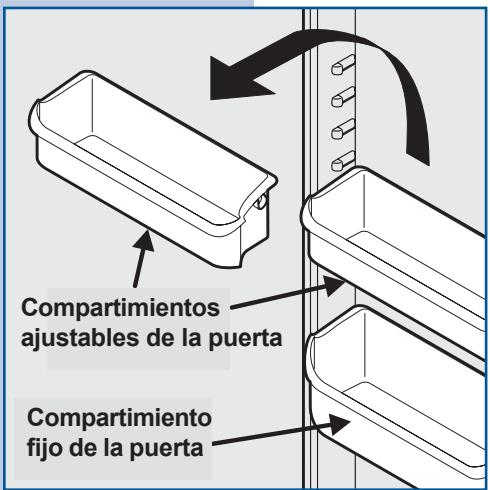

Para cambiar de posición un compartimiento de la puerta ajustable:

1 Antes de ajustar un compartimiento, retire todos los alimentos. 2 Sostenga firmemente el compartimiento con ambas manos y levántelo hacia arriba. 3 Retire el compartimiento. 4 Coloque el compartimiento justo sobre el lugar deseado. 5 Baje el compartimiento hacia los soportes hasta que quede bloqueado en su lugar.

Compartimientos ajustables de la puerta

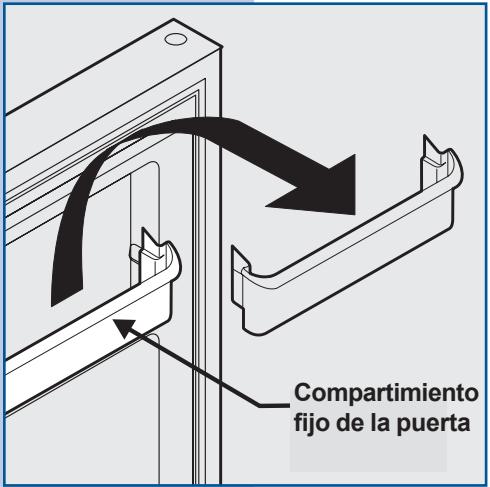

Compartimiento fijo de la puerta

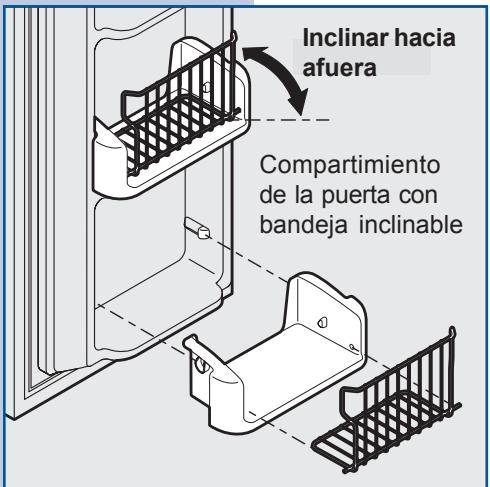

Inclinar hacia afuera

Compartimiento de la puerta con bandeja inclinable

Características del almacenamiento interior

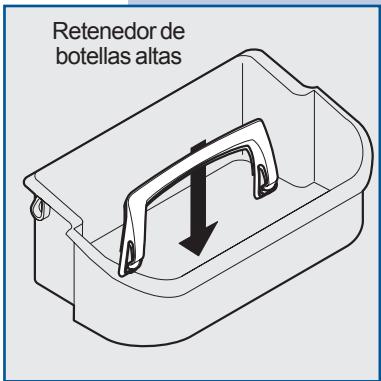

ACCESORIOS Retenedor de botellas altas

El retenedor de botellas altas evita que los contenedores altos se inclinen en el compartimiento cuando se abre o se cierra la puerta del frigorífico. Para instalar, coloque a presión los extremos del retenedor sobre el borde de la pared del retenedor como se muestra en la ilustración.

Retenedor de botellas altas

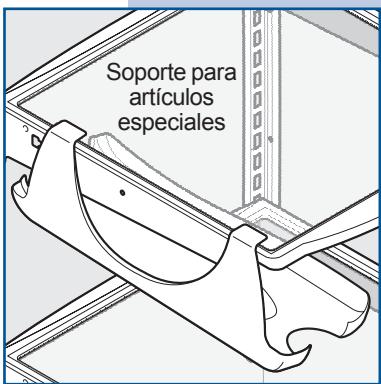

Soporte para artículos especiales

Este diseño innovador del soporte para artículos especiales le permite guardar un paquete de seis latas de bebidas de 355 ml, una botella de vino, una botella de bebida gaseosa de dos litros o una caja de huevos. Para instalar, deslice el soporte para colocarlo en el lado izquierdo de cualquiera de las bandejas como se muestra en la ilustración.

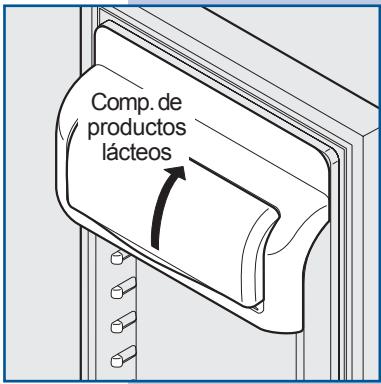

Compartimiento de productos lácteos

Use el compartimiento de productos lácteos situado en la parte superior de la puerta del frigorífico para almacenamiento a corto plazo de queso, mermelada o mantequilla. El compartimiento de productos lácteos, el cual incluye una tapa que se levanta, es más frío que el área de almacenamiento abierta y ha sido diseñado para acomodar estos tipos de alimentos. !

Soporte para artículos especiales

ATENCIÓN Para evitar errores en el sistema de control de su frigorífico, no retire el imán que se encuentra detrás del compartimiento de productos lácteos.

Comp. de productos lácteos

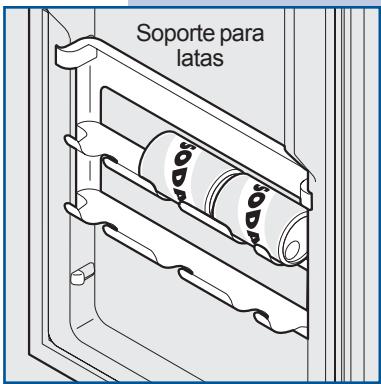

Los soportes para latas le permiten guardar de manera eficiente y segura hasta seis latas de bebidas de 355 ml.

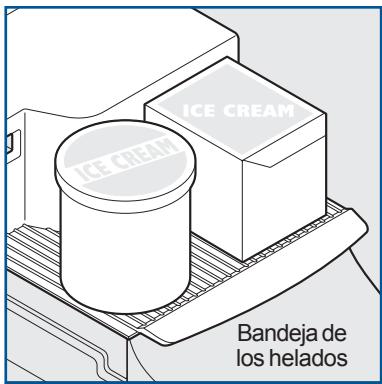

Bandeja de los helados

La bandeja de los helados se instala en la parte superior del depósito del hielo de la máquina de hacer hielo. Le permite guardar las cajas rectangulares y redondas de sus helados favoritos.

Bandeja de los helados

Distribuidor automático de hielo y agua

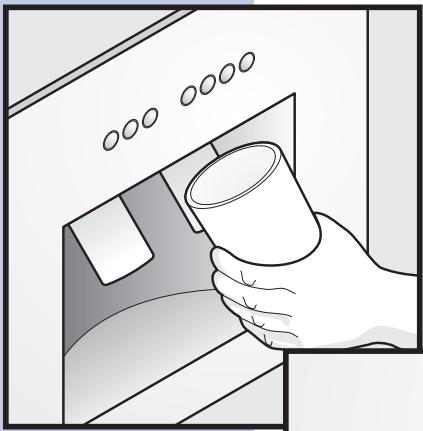

USO DEL DISTRIBUIDOR El distribuidor automático de hielo y agua se compone de un panel de control, un espacio para los vasos y dos paletas para activar el suministro de hielo y agua. El panel de control del distribuidor se usa para el distribuidor de hielo solamente pero no para el distribuidor del agua. El panel de control también incluye opciones para iluminación, supervisión del filtro y aumento de la cantidad de hielo y congelación.

Distribución de hielo

Para hacer funcionar el distribuidor de hielo, seleccione en el panel de control una opción ya sea para hielo picado o cubos de hielo. Oprima un vaso contra la paleta distribuidora (hasta tan atrás como pueda para recoger todo el hielo). Para detener, retire el vaso de la paleta distribuidora. Ver los detalles para el funcionamiento de los controles del distribuidor en la página siguiente.

Distribución de agua

Para hacer funcionar el distribuidor del agua, oprima un vaso contra la paleta distribuidora. Para detener la salida del agua, retire el vaso de la paleta distribuidora. El agua del distribuidor no es helada. Para obtener agua más fría, primero coloque en el vaso hielo picado o cubos de hielo.

Se ha colocado una bandeja para goteos en la base del distribuidor para recibir los derrames pequeños y permitir que se evaporen. Esta bandeja para goteos es removible para su fácil limpieza.

NO TA NOT Por favor no vacíe el exceso de agua y de hielo en la bandeja para goteos. Esta bandeja no tiene un desagüe.

Distribuidor automático de hielo y agua

USO DEL PANEL DE CONTROL DEL DISTRIBUIDOR Tecla ‘Cube’ (cubos de hielo) y luz indicadora

Oprima la tecla para obtener cubos de hielo. La luz se ilumina de color azul. Coloque el vaso contra la paleta distribuidora tan atrás como sea posible para recibir todo el hielo.

Tecla ‘Crush’ (hielo picado) y luz indicadora

Oprima la tecla para obtener hielo picado. La luz se ilumina de color azul.

Coloque el vaso contra la paleta distribuidora tan atrás como sea posible para recibir todo el hielo.

Tecla ‘Light’ (luz del distribuidor) y luz indicadora

Oprima la tecla para encender la luz del distribuidor. La luz se ilumina de color azul. Oprima nuevamente la tecla para apagar la luz. La luz además se enciende automáticamente cuando se distribuye hielo y/o agua.

Cada vez que se usa el distribuidor, la luz se ilumina de uno de tres colores posibles para mostrar el estado del filtro de agua:

Tecla ‘Filter Status’ (estado del filtro) y luz indicadora

El filtro de agua no necesita ser cambiado.

El filtro de agua ha sido usado un 80%. Por favor solicite un filtro nuevo.

El filtro de agua ha sido usado un 100%. Por favor cambie el filtro tan pronto como sea posible.

Después de que se haya cambiado el cartucho filtrante, oprima y mantenga oprimida la tecla ‘Filter Status’ durante 10 a 15 segundos.

Tecla ‘Lock’ (bloqueo) y luz indicadora

El distribuidor de hielo y agua puede ser bloqueado para evitar que sea usado sin autorización.

Para bloquear, oprima la tecla durante 3 a 5 segundos. La luz se ilumina de color azul. Para desbloquear, oprima la tecla durante 3 a 5 segundos hasta que se apague la luz.

Tecla ‘Express Freeze’ y luz indicadora

Para congelar alimentos en forma más rápida y conservar la frescura, oprima esta tecla durante 3 a 5 segundos. La luz se ilumina de color azul.Oprima la tecla nuevamente durante 3 a 5 segundos para desactivar esta característica.

Tecla ‘Express Ice’ y luz indicadora

Para aumentar la producción de hielo para ocasiones especiales, tales como fiestas, oprima la tecla durante 3 a 5 segundos. La luz se ilumina de color azul. Oprima la tecla nuevamente durante 3 a 5 segundos para desactivar esta característica.

Distribuidor automático de hielo y agua

CEBADO DEL SISTEMA DE SUMINISTRO DE AGUA El sistema de suministro de agua de su frigorífico incluye varias tuberías, un filtro de agua moderno, un banco de válvulas de distribución y un depósito de reserva para asegurar en todo momento suministro amplio para el distribuidor de hielo y agua. Este sistema necesita estar completamente lleno con agua cuando se conecta por primera vez a una tubería de suministro externa. !

ATENCIÓN Para un funcionamiento apropiado del distribuidor, la presión recomendada para el suministro de agua debe estar entre 1,4 y 6,9 bar. Una presión excesiva puede causar el mal funcionamiento del filtro de agua.

Para cebar el sistema de suministro de agua:

1 Comience a llenar el depósito oprimiendo y manteniendo oprimido un vaso contra la paleta distribuidora de agua. 2 Mantenga el vaso en esta posición hasta que comience a salir agua del distribuidor. Puede demorar aproximadamente 1½ minutos. 3 Continúe distribuyendo agua durante aproximadamente 3 minutos para extraer cualquier impureza del sistema y de las conexiones de plomería (deteniéndose para vaciar el vaso como sea necesario).

NO TA NOTA El distribuidor del agua tiene un dispositivo incorporado que cierra el flujo de agua después de

3 minutos de uso continuo. Para reponer este dispositivo de cierre, simplemente suelte la paleta distribuidora. !

ATENCIÓN Si oprime la paleta distribuidora por más de 4 minutos el motor del distribuidor puede sobrecargarse y detenerse. El protector de sobrecarga se repone automáticamente después de

CUIDADO Y FUNCIONAMIENTO DEL DISTRIBUIDOR DE HIELO La máquina de hacer hielo, el depósito del hielo y el mecanismo de alimentación del distribuidor están ubicados en la parte superior del compartimiento del congelador. Después de que el frigorífico esté instalado en forma correcta y se haya enfriado durante varias horas, la máquina de hacer hielo puede comenzar a fabricarlo dentro de las siguientes

24 horas y puede demorar hasta dos días para llenar el depósito.

IMPOR TANTE IMPORT La máquina de hacer hielo se activa en la fábrica de modo que puede funcionar tan pronto como instale su frigorífico. Si usted no puede conectar un suministro de agua, coloque el interruptor

‘On/Off’ de la máquina de hacer hielo en la posición ‘Off’. De lo contrario, la válvula de llenado de la máquina de hacer hielo puede producir ruido cuando trate de funcionar sin agua.

Distribuidor automático de hielo y agua

Uso del distribuidor de hielo después de la instalación Antes de hacer hielo por primera vez, asegúrese de cebar el sistema de suministro de agua como se describió anteriormente. El aire atrapado en las tuberías nuevas puede impedir la producción de hielo en dos o tres ciclos. Además, si el sistema no se ha lavado, los primeros cubos de hielo pueden estar descoloridos o tener un sabor extraño.

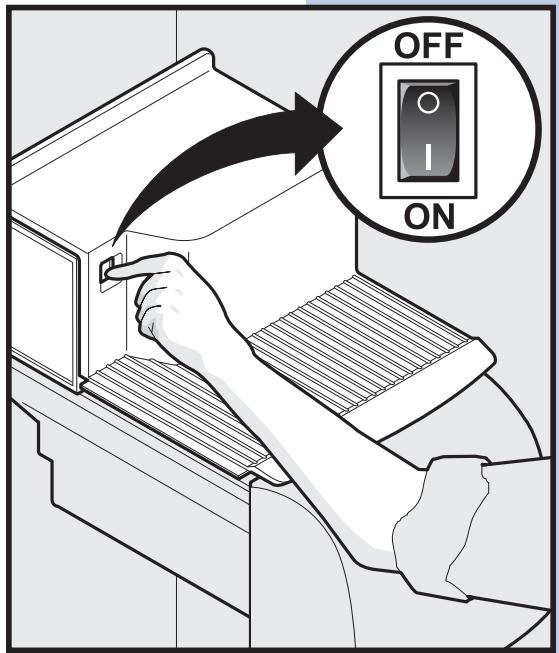

Para encender y apagar el distribuidor de hielo

La producción de hielo es controlada por el interruptor ‘On/Off’ de la máquina de hacer hielo. Oprima el interruptor en la posición “O” para apagarlo y colóquelo en la posición “I” para encenderlo.

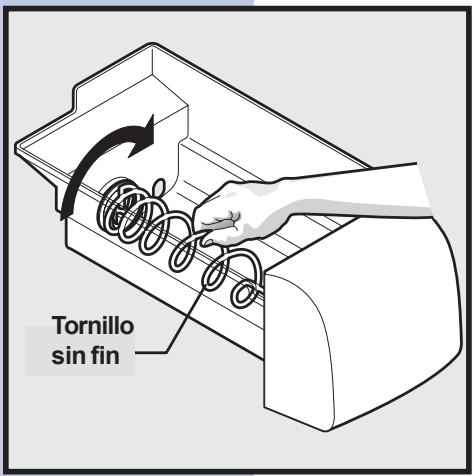

NO TA NOT La máquina de hacer hielo también tiene una manivela de alambre incorporada que automáticamente detiene la producción de hielo cuando el depósito del hielo está lleno. Esta manivela no debe usarse para detener manualmente la máquina de hacer hielo.

Sugerencias para el distribuidor de hielo

• Los cubos de hielo almacenados durante un tiempo prolongado pueden desarrollar un sabor extraño. Vacíe el contenedor de hielo como se explica en la página siguiente. • Sacuda ocasionalmente el depósito del hielo para separar los cubos de hielo. • Si su frigorífico no está conectado a un suministro de agua o el suministro de agua se ha cerrado, apague la máquina de hacer hielo oprimiendo el interruptor ‘On/Off’. • Si usted necesita una gran cantidad de hielo de una vez, es mejor sacar los cubos de hielo directamente del depósito del hielo y no a través del distribuidor. • Los siguientes sonidos son normales cuando la máquina de hacer hielo está en funcionamiento: • Ruido del motor en funcionamiento • Ruido del hielo al caer en el depósito del hielo • Apertura y cierre de la válvula del agua • El hielo que se suelta de la bandeja • Agua corriente • Apague la máquina de hacer hielo cuando limpie el congelador y durante las vacaciones. • Si usted apaga la máquina de hacer hielo durante un período de tiempo prolongado, también debe cerrar la válvula de suministro del agua. !

ATENCIÓN Los productos químicos provenientes de un suavizador de agua defectuoso pueden dañar la máquina de hacer hielo. Si el suministro del agua a su frigorífico pasa por un suavizador, asegúrese de que el suavizador se mantenga funcionando de manera apropiada.

Distribuidor automático de hielo y agua

Limpieza del distribuidor de hielo Limpie la máquina de hacer hielo y el depósito del hielo periódicamente, particularmente antes de salir de vacaciones o de una mudanza. !

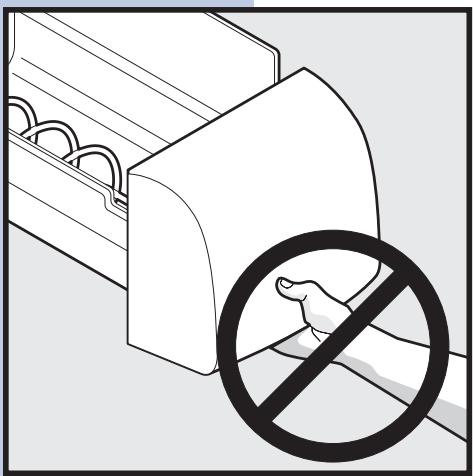

ATENCIÓN Cuando retire el depósito del hielo, no sujete el conducto del hielo (debajo de la parte delantera del depósito) como una manija. Las superficies en el conducto del hielo pueden estar muy afiladas.

Para limpiar el distribuidor de hielo:

1 Apague la producción de hielo oprimiendo el interruptor ‘Off/On’ de la máquina de hacer hielo. 2 Retire el depósito del hielo levantándolo hacia arriba y sacándolo hacia afuera. 3 Vacíe y limpie cuidadosamente el depósito del hielo con un detergente suave. Enjuague con agua limpia. No use limpiadores abrasivos o ásperos. 4 Espere a que el depósito del hielo se seque completamente antes de volver a colocarlo en el congelador. 5 Retire los pedazos de hielo y limpie la bandeja del depósito de hielo y el conducto de la puerta del congelador. 6 Vuelva a colocar el depósito del hielo. Oprima el interruptor ‘On/Off’ de la máquina de hacer hielo para reanudar la producción de hielo.

Retire y vacíe el depósito de hielo si:

• Se produce una falla de energía eléctrica prolongada (una hora o más) pues los cubos de hielo en el depósito comienzan a derretirse y a quedar congelados unidos atascando el mecanismo del distribuidor. • Usted no usa el distribuidor de hielo con frecuencia. Los cubos de hielo se congelan unidos atascando el mecanismo del distribuidor. Retire el depósito del hielo y sacúdalo para aflojar los cubos o límpielo como se explicó anteriormente. Nunca use un picahielo o un instrumento afilado similar para quebrar el hielo. Esto puede dañar el depósito del hielo y el mecanismo del distribuidor.

IMPOR TANTE IMPORT Cuando retire el depósito del hielo, evite girar el tornillo sin fin dentro del depósito. El tornillo sin fin debe alinearse con su mecanismo impulsor cuando el depósito es colocado nuevamente en su lugar. Si usted mueve accidentalmente el tornillo sin fin, vuelva a alinearlo girándolo un cuarto de vuelta hasta que el depósito del hielo calce nuevamente en su lugar.

Cambio de los filtros

UBICACIÓN DE LOS FILTROS Su frigorífico viene equipado con sistemas de filtrado separados para el agua y el aire. El sistema de filtrado del agua filtra toda el agua que suministran los distribuidores de agua y de hielo. El filtro de aire elimina olores e impurezas del frigorífico.

El filtro de agua se encuentra en la parte superior del frigorífico junto al panel del sistema de control electrónico. Vea la sección correspondiente en este manual para obtener información sobre cuándo reemplazar el filtro.

El filtro de aire está ubicado dentro del frigorífico en la esquina superior trasera. Vea la sección correspondiente en este manual para obtener información sobre cuándo reemplazar el filtro.

REEMPLAZO DEL FILTRO En términos generales, el filtro de aire debe ser reemplazado cada seis meses para asegurar un filtrado óptimo de los olores del frigorífico. Usted puede ajustar este período de tiempo de acuerdo con los tipos y cantidades de alimentos que almacene normalmente en su frigorífico. Para reemplazar el filtro:

1 Oprima la lengüeta en forma de burbuja que se encuentra en un costado de la caja del filtro de aire. La mitad inferior de la caja se abre hacia abajo. 2 Retire el filtro usado y descártelo.

Oprima la lengüeta para liberar la tapa del filtro

3 Desempaque el filtro nuevo y colóquelo en la mitad inferior de la caja del filtro.

4 Empuje la mitad inferior de la caja del filtro hacia arriba hasta que encaje en su posición cerrada. 5 Oprima y mantenga oprimida la tecla ‘Filter Reset’ (Restablecer el filtro) en el panel de control electrónico durante 3 segundos. Una vez se restablece el estado del filtro, la luz indicadora ‘Filter OK’ (Filtro en buen estado) se enciende. 6 Oprima y mantenga oprimida la tecla ‘Filter Reset’ (Restablecer el filtro) durante 3 segundos nuevamente para apagar el sistema de estado del filtro.

NO TA NOT El panel de control electrónico que se encuentra en la parte superior del frigorífico incluye controles para monitorear el estado del filtro de aire. Vea la sección anterior para mayor información sobre estos controles.

Cambio de los filtros

REEMPLAZO DEL FILTRO DE AGUA Por lo general, usted debe cambiar el filtro de agua cada seis a nueve meses para asegurar la mejor calidad de agua posible. La luz de estado del filtro en el panel de control del distribuidor le avisa que debe reemplazar el filtro después de que hayan pasado 1.514 litres de agua a través del sistema. Si su frigorífico no ha sido usado por un período de tiempo (durante una mudanza por ejemplo), cambie el filtro antes de reinstalar el frigorífico.

NO TA NOTA El sistema del hielo y del agua puede también funcionar sin filtración si usted usa una derivación en vez de un cartucho filtrante. Póngase en contacto con el Centro de Atención al Cliente de

Electrolux (Electrolux Customer Care Center) para pedir el componente de derivación (Pieza No. 240396701).

Otra información acerca del filtro de agua moderno

El sistema filtrante del agua y del hielo pure advantageMR o pure advantageplus ha sido probado y certificado por NSF International, el organismo de certificación sin fin de lucro reconocido a nivel nacional para la seguridad de la salud pública. El sistema filtrante está probado y certificado de acuerdo con las normas 42 y 53 de la ANSI/NSF. Para especificaciones detalladas vea la hoja de datos de rendimiento que se incluyó con el producto. Este sistema no puede ser usado en agua que es microbiológicamente no segura o con agua cuya calidad es desconocida a menos que el agua haya sido desinfectada en forma adecuada antes o después de pasar por el sistema de filtración. Resultados de la prueba y la certificación NSF: • Capacidad nominal - 1.514 litros • Flujo de servicio nominal - 1,9 litros por minuto • Presión de régimen máxima - 6,9 bar

• Temperatura máxima de funcionamiento - 37,8° C Para reemplazar el filtro de agua:

No es necesario cerrar el suministro del agua para cambiar el filtro. Esté preparado para limpiar cualquier pequeña cantidad de agua que pueda salir durante el reemplazo del filtro. En la parte inferior, el filtro tiene dos agujeros pequeños de desagüe, por lo tanto asegúrese de quitar cualquier alimento que esté guardado en la bandeja superior.

NO TA NOT Las juntas tóricas de un filtro de agua nuevo están lubricadas. Para asegurar un cierre hermético por favor no retire este lubricante.

Cambio de los filtros

1 Coloque el interruptor de la máquina de hacer hielo en la posición ‘Off’ (Vea la sección correspondiente para más detalles sobre cómo apagar la máquina de hacer hielo). 2 Para desconectar el filtro oprima el botón de desenganche situado a la derecha del cartucho filtrante.

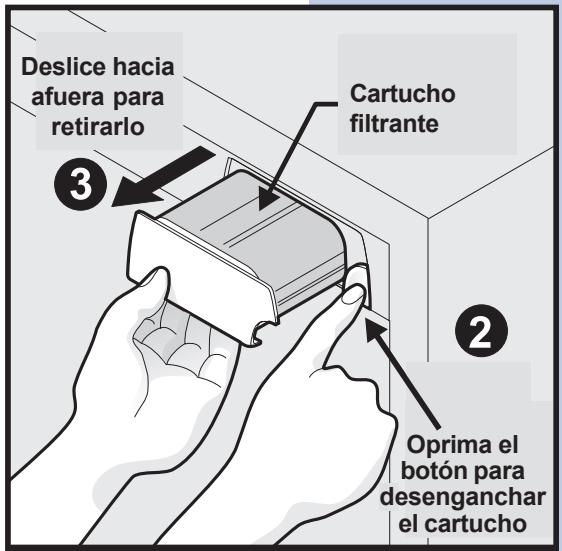

Deslice hacia afuera para retirarlo

3 Deslice derecho hacia afuera de la caja el cartucho filtrante antiguo y descártelo.

4 Desempaque el cartucho filtrante nuevo y deslícelo suavemente hacia la caja del filtro hasta que se detenga contra el conector a presión en la parte trasera de la caja. 5 Empuje firmemente hasta que el filtro entre a presión en su lugar. Cuando esté completamente enganchado, la parte delantera del cartucho filtrante debe quedar al ras con el botón de desenganche del filtro. 6 Coloque el interruptor de la máquina de hacer hielo en la posición ‘On’ (ver página 21 para más detalles sobre como activar la máquina de hacer hielo).

Oprima el botón para desenganchar el cartucho

7 Oprima un vaso contra el distribuidor del agua a la vez que verifica si hay escape en la caja del filtro. Es normal cualquier gorgoteo o chisporroteo que ocurra a medida que el sistema hace salir el aire fuera del sistema del distribuidor.

8 Después de llenar un vaso de agua, continúe limpiando el sistema durante aproximadamente tres minutos. 9 Oprima y mantenga oprimido durante 3 segundos el botón ‘Filter Status’ (Estado del Filtro) en el panel de control del distribuidor de hielo y agua. La luz destella de color rojo, amarillo y verde para indicar que el estado del filtro se ha reactivado.

Almacenamiento de alimentos y ahorro de energía

SUGERENCIAS PARA ALMACENAR ALIMENTOS Almacenamiento en el frigorífico • Mantenga el frigorífico entre 1,1° C y 4,4° C con una temperatura óptima de 2,8° C (vea la sección correspondiente para más información acerca de los ajustes de la temperatura). • Evite colocar demasiados alimentos en las bandejas del frigorífico, pues esto reduce la circulación del aire y causa enfriamiento no uniforme.

• Guarde las frutas y verduras en los cajones de las verduras, donde la humedad atrapada ayuda a conservar su calidad durante períodos de tiempo más largos.

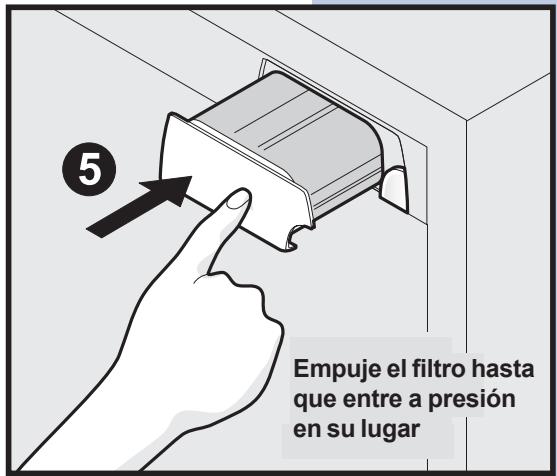

Empuje el filtro hasta que entre a presión en su lugar

Almacenamiento de alimentos y ahorro de energía

Carne • Envuelva la carne de res y la carne de ave cruda en forma segura de modo que no ocurra escape ni contaminación de otros alimentos o superficies. • Use el cajón de la carne para almacenamiento a corto plazo. Cualquier carne que vaya ser guardada por más de dos días debe congelarse.

Almacenamiento de alimentos congelados

• Mantenga el congelador a una temperatura de -18° C o inferior (vea la sección correspondiente para más información acerca de los ajustes de la temperatura). • Un congelador funciona en forma más eficiente cuando se utiliza 2/3 de su capacidad.

Envoltura de los alimentos para su congelación

• Para reducir a un mínimo la deshidratación de los alimentos y el deterioro de la calidad, use papel de aluminio, envoltura para congelador o bolsas de congelador o contenedores herméticos. Saque todo el aire que sea posible de los paquetes y séllelos en forma hermética. El aire atrapado puede secar los alimentos, cambiarles el color y desarrollar un mal sabor (quemadura de congelador). • Envuelva las carnes de res y de pollo frescas con envoltura para congelador apropiada antes de congelarlas. • No congele carne que se ha descongelado completamente.

Almacenamiento en el congelador

• Evite agregar de una sola vez demasiados alimentos tibios en el congelador. Esto sobrecarga el congelador, disminuye la velocidad de congelación y puede elevar la temperatura de los alimentos congelados. • Deje un espacio entre los paquetes de modo que el aire frío pueda circular libremente, permitiendo que los alimentos se congelen lo más pronto posible. • Evite guardar alimentos difíciles de congelar, tales como helados y jugo de naranja en los compartimientos de la puerta del congelador. Estos alimentos se conservan mejor en el interior del congelador donde hay una menor variación de la temperatura.

SUGERENCIAS PARA EL AHORRO DE ENERGÍA Instalación

• Ubique el frigorífico en la parte más fresca de la habitación, alejado de la luz directa del sol y de las tuberías o rejillas de la calefacción. No coloque el frigorífico cerca de los electrodomésticos que produzcan calor tales como una estufa, un horno o un lavavajillas. Si esto no es posible, instale una sección de los armarios o una capa de aislamiento entre los dos electrodomésticos para contribuir al mejor funcionamiento del frigorífico. • Nivele el frigorífico de modo que las puertas cierren herméticamente.

Almacenamiento de alimentos

• No coloque demasiados artículos en el frigorífico ni bloquee los respiraderos del aire frío. Si lo hace, el frigorífico debe funcionar por períodos más prolongados y usar más energía. • Cubra los alimentos y seque los envases antes de colocarlos en el frigorífico. Esto reduce la acumulación de humedad dentro del artefacto. • Organice el frigorífico a fin de reducir la apertura frecuente de la puerta. Saque tantos artículos como necesite de una sola vez y cierre la puerta tan pronto como sea posible.

Sonidos y señales normales del funcionamiento

EXPLICACIÓN DE LOS SONIDOS QUE PUEDE OÍR Su nuevo frigorífico de alta eficiencia puede emitir sonidos que no son familiares. Estos sonidos normalmente indican que su frigorífico está funcionando en forma correcta. Algunas superficies de los pisos, las paredes y los armarios de la cocina pueden hacer que estos sonidos sean más notorios.

NO TA NOT La espuma de ahorro de energía de su frigorífico no es antiacústica.

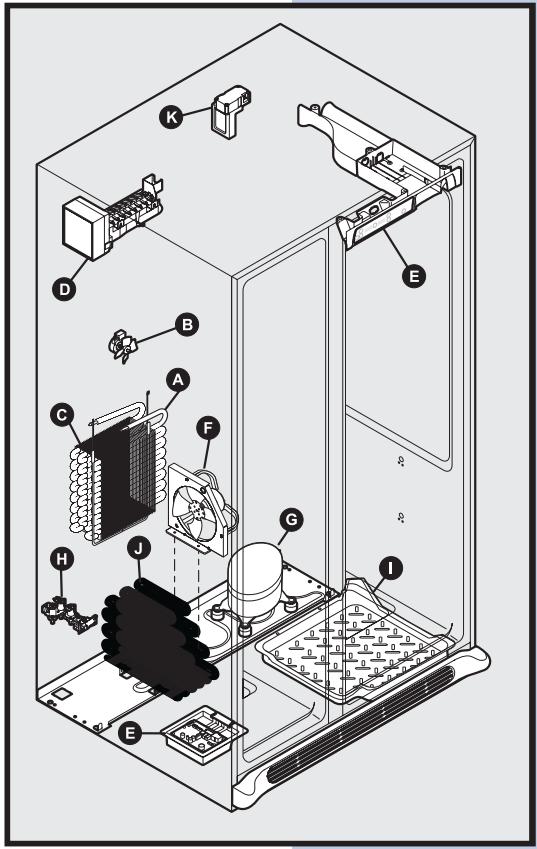

A continuación se incluye una lista de los principales componentes de su frigorífico y de los sonidos que puedan producir: A Evaporador El refrigerante a través del evaporador puede crear un sonido como de hervor o gorgoteo. B Ventilador del evaporador Usted puede oír cuando el aire es forzado a través del frigorífico por el ventilador del evaporador. C Calentador de descongelación Durante los ciclos de descongelación, el agua que gotea en el calentador de descongelación puede causar un sonido de chisporroteo o crepitación. Después de la descongelación puede producirse un ruido seco.

IMPOR TANTE IMPORT Durante el ciclo de descongelación automática, es normal ver un reflejo rojo en los respiraderos de la pared trasera de su congelador.

D Máquina de hacer hielo automática Cuando el hielo ha sido producido, usted puede oír cuando los cubos caen en el depósito del hielo. E Control del frío y control automático de descongelación Estas piezas pueden producir un ruido seco o un chasquido cuando se enciende y se apaga el sistema de enfriamiento. F Ventilador del condensador Se puede oír el aire al ser forzado a través del condensador. G Compresor Los compresores modernos de alta eficiencia funcionan mucho más rápido que en el pasado. El compresor puede tener un murmullo agudo o un sonido modulado. H Válvula del agua Produce un zumbido cada vez que se abre para llenar la máquina de hacer hielo. I Bandeja de desagüe (no removible) Se puede oír el agua que gotea en la bandeja durante el ciclo de descongelación. J Condensador El aire forzado puede producir sonidos mínimos. K Amortiguador motorizado Puede producir un leve murmullo durante el funcionamiento.

PROTEGIENDO SU INVERSIÓN El frigorífico debe mantenerse limpio para que conserve su aspecto y se evite la acumulación de olores. Limpie inmediatamente cualquier derrame y limpie el congelador y el frigorífico por lo menos dos veces al año. Durante la limpieza, tome las siguientes atenciones: • Nunca use esponjas de restregar metálicas, escobillas, limpiadores abrasivos o soluciones alcalinas fuertes en ninguna de las superficies. • No lave ninguna pieza removible en el lavavajillas. • Siempre desenchufe el cordón eléctrico del tomacorriente mural antes de la limpieza.

NO TA NOTA Cuando usted apaga el enfriamiento mediante los controles de la temperatura, la electricidad a las luces y a otros componentes eléctricos continúa hasta que usted no desenchufe el cordón del tomacorriente mural.

• Retire a mano las etiquetas adhesivas. No use hojas de afeitar ni ningún otro instrumento afilado que pueda rayar la superficie del electrodoméstico. • No retire la placa de serie. Consulte la guía en la página siguiente para obtener detalles sobre el cuidado y limpieza de áreas específicas de su frigorífico. !

• Tire del frigorífico derecho hacia afuera para moverlo. Si lo mueve de lado a lado puede dañar el revestimiento del piso. Tenga cuidado de no mover el frigorífico más allá de las conexiones de plomería. • Los objetos húmedos se pegan en las superficies frías de metal. No toque la superficie refrigerada con las manos mojadas o húmedas.

IMPOR TANTE IMPORT Si usted almacena o mueve su frigorífico en temperaturas de congelación, asegúrese de desaguar completamente el sistema de suministro de agua. De lo contrario pueden ocurrir escapes de agua cuando el frigorífico sea puesto de nuevo en servicio. Póngase en contacto con un representante de servicio para realizar esta operación.

SUGERENCIAS PARA EL CUIDADO Y LA LIMPIEZA Pieza

Agentes de la limpieza

Sugerencias y precauciones

Interior y revestimiento de la puerta

• Use 2 cucharadas de bicarbonato en 946 mL de agua tibia.

• Bicarbonato y agua

• Asegúrese de exprimir el exceso de agua de la esponja o del paño antes de limpiar el área alrededor de los controles, del foco o de cualquier pieza eléctrica.

• Limpie las juntas con un paño suave y limpio.

Cajones y compartimientos

• Use un paño suave para limpiar los rodillos y rieles de los cajones.

• No lave ningún artículo removible (depósitos, cajones, etc.) en el lavavajillas.

• Espere a que el vidrio se entibie a temperatura ambiente antes de sumergirlo en agua tibia.

• Rociadores líquidos suaves

• Aspire el polvo de la parte delantera de la rejilla inferior.

• Rociadores líquidos suaves

• Retire la rejilla inferior.

• Accesorio de la aspiradora

• Aspire la parte trasera y límpiela con una esponja o paño con jabón. Enjuague y seque.

• No use limpiadores comerciales domésticos, amoníaco ni alcohol para limpiar las manijas.

• Limpiavidrios no abrasivo

• Use un paño suave para limpiar las manijas lisas.

• No limpie con un paño seco las puertas lisas.

(modelos de acero inoxidable solamente)

• Amoníaco • Limpiadores de acero inoxidable

• Limpie la parte delantera y las manijas de acero inoxidable con un paño y agua jabonosa no abrasiva. Enjuague con agua limpia y un paño suave.

• Limpie las manchas difíciles con una toalla de papel empapada en amoníaco. Use un limpiador para acero inoxidable no abrasivo. Estos limpiadores pueden ser comprados en la mayoría de las tiendas de departamentos o tiendas de reparaciones de casas. Siempre siga las instrucciones del fabricante. • NOTA: Siempre limpie y seque a favor del grano para evitar rayaduras. • Lave el resto de los armarios con agua tibia y detergente líquido suave. Enjuague bien y seque con un paño suave y limpio.

SUGERENCIAS PARA LAS VACACIONES Y MUDANZAS Suceso

• Deje el frigorífico funcionando durante vacaciones de 3 semanas o menos de duración.

• Consuma todos los alimentos perecederos del frigorífico. • Apague la máquina automática de hacer hielo y vacíe el depósito del hielo, incluso si sólo se ausenta por unos pocos dias.

• Retire todos los alimentos y el hielo si se va a ausentar por un mes o más tiempo.

• Apague el sistema de enfriamiento y desenchufe el cordón eléctrico. • Apague la máquina automática de hacer hielo y cierre la válvula de suministro de agua. • Limpie bien el interior del frigorífico. • Deje ambas puertas abiertas para evitar la acumulación de olores y de moho. Bloquee las puertas abiertas, si es necesario.

• Retire todos los alimentos y el hielo.

• Si usa una carretilla, cargue el frigorífico por el costado. • Ajuste los tornillos niveladores completamente hacia arriba para protegerlos durante el desplazamiento o mudanza. • Cubra el gabinete con material acolchado para evitar rayar la superficie.

REEMPLAZO DE LOS FOCOS Tanto el compartimiento del congelador como el frigorífico tienen focos que necesitan ser reemplazados de vez en cuando. Algunas luces tienen cubiertas que usted necesita quitar para reemplazar los focos. Siempre use focos diseñados para iluminar electrodomésticos.

Para reemplazar los focos:

Use guantes cuando reemplace los focos para evitar cortaduras.

1 Desenchufe el cordón eléctrico del frigorífico.

2 Use guantes como protección contra posibles vidrios rotos. 3 Retire la cubierta de la luz, si es necesario.

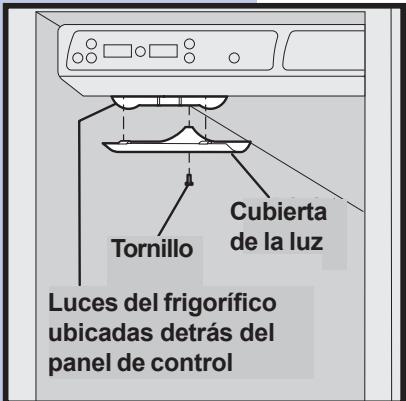

Luces del frigorífico ubicadas detrás del panel de control

4 Destornille el foco antiguo y reemplácelo con un foco para electrodomésticos del mismo tipo y del mismo wataje.

5 Vuelva a colocar la cubierta de la luz, si es necesario.

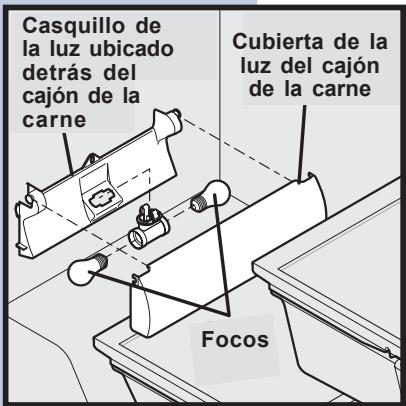

Casquillo de la luz ubicado detrás del cajón de la carne

Cubierta de la luz del cajón de la carne

6 Enchufe el cordón eléctrico del frigorífico.

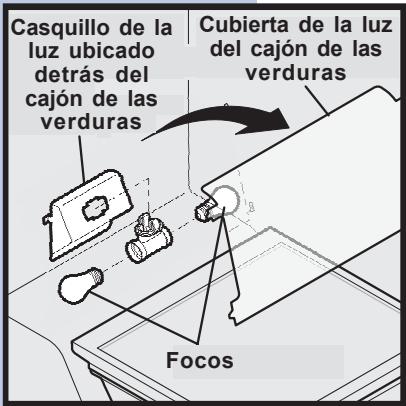

Casquillo de la luz ubicado detrás del cajón de las verduras

Cubierta de la luz del cajón de las verduras

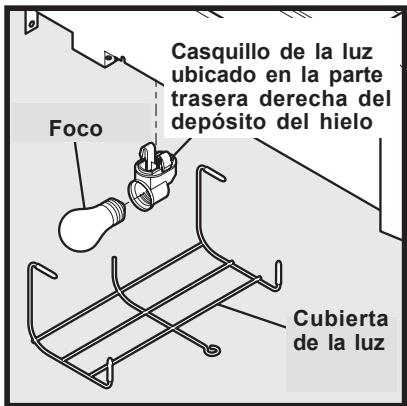

Casquillo de la luz ubicado en la parte trasera derecha del depósito del hielo

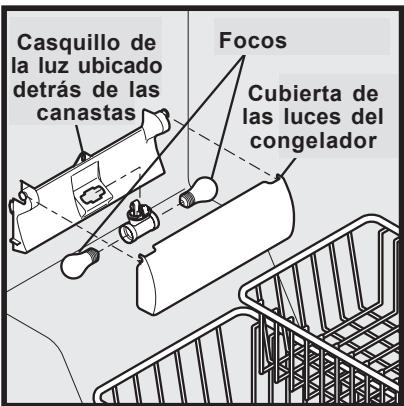

Casquillo de la luz ubicado detrás de las canastas

Cubierta de las luces del congelador

Soluciones a problemas comunes

ANTES DE SOLICITAR SERVICIO... Si usted experimenta un problema con su frigorífico u observa algún comportamiento o estado que usted no comprenda, generalmente puede evitar llamar a su representante de servicio si consulta esta sección para encontrar una solución. La tabla siguiente incluye información sobre problemas comunes, sus posibles causas y las soluciones sugeridas.

Funcionamiento del frigorífico

El compresor no funciona.

• El sistema de enfriamiento está apagado.

• Encienda el sistema de enfriamiento. Vea la sección correspondiente la ubicación del botón ‘On/Off’ del sistema de enfriamiento.

• El frigorífico está en el ciclo de descongelación.

• Esto es normal en un frigorífico con descongelación automática. El ciclo de descongelación ocurre periódicamente, con una duración aproximada de 30 minutos.

• El enchufe está fuera del tomacorriente.

• Asegúrese de enchufarlo.

• Un fusible del hogar está quemado o un disyuntor disparado.

• Revise/vuelva a posicionar el disyuntor o reemplace el fusible con un fusible de acción retardada de 15 amp.

• Falla de corriente eléctrica.

• Revise las luces del hogar. Llame a su compañía de electricidad local.

• La temperatura de la habitación o el tiempo afuera es demasiado caliente.

• Es normal que el frigorífico funcione con más esfuerzo bajo estas condiciones.

• El frigorífico ha sido recientemente desenchufado por un período de tiempo.

• El frigorífico demora aproximadamente 8 a 12 horas en enfriarse completamente de nuevo.

• La máquina de hacer hielo está funcionando.

• El funcionamiento de la máquina de hacer hielo hace que el frigorífico funcione un poco más de tiempo.

• Las puertas son abiertas con demasiada frecuencia o se dejan abiertas por mucho tiempo.

• El aire caliente que entra al frigorífico lo hace funcionar más. Abra las puertas con menos frecuencia.

• La puerta del frigorífico o del congelador puede estar ligeramente abierta.

• Asegúrese de que el frigorífico esté nivelado. Evite que los alimentos y envases bloqueen la puerta. Ver en la sección

Problema Apertura/Cierre de las puertas/cajones.

• El control del frigorífico (que se encuentra en el compartimiento del frigorífico) está en un ajuste demasiado frío.

• Coloque el ajuste del frigorífico en un ajuste más tibio hasta que la temperatura del frigorífico sea satisfactoria. Espere

24 horas para que la temperatura se estabilice.

• La junta del frigorífico o del congelador está sucia, gastada, agrietada o mal ajustada.

• Limpie o cambie la junta. Las pérdidas a través de la junta de la puerta pueden causar que el frigorífico funcione por períodos más prolongados para mantener la temperatura deseada.

El compresor no funciona.

• El sistema de control electrónico está manteniendo el frigorífico a una temperatura constante.

• Esto es normal. El frigorífico se enciende y se apaga para mantener la temperatura deseada.

Los indicadores digitales de temperatura están destellando.

• El sistema de control electrónico ha detectado un problema de rendimiento.

• Llame a su representante de servicio Electrolux, quien puede interpretar cualquier mensaje o códigos numéricos que destellen en los indicadores digitales.

El frigorífico funciona demasiado o durante mucho tiempo.

Soluciones a problemas comunes

Temperaturas demasiado frías Problema

La temperatura en el congelador es demasiado fría y la temperatura en el frigorífico es satisfactoria.

• El control del congelador está en un ajuste demasiado frío.

• Coloque el control del congelador en un ajuste más tibio.

Espere 24 horas para que la temperatura se estabilice.

La temperatura en el frigorífico es demasiado fría y la temperatura en el congelador es satisfactoria.

• El control del frigorífico está en un ajuste demasiado frío.

• Coloque el control del frigorífico en un ajuste más tibio.

Espere 24 horas para que la temperatura se estabilice.

Los alimentos guardados en los cajones se congelan.

• El control del frigorífico está en un ajuste demasiado frío.

• Ver la solución indicada anteriormente.

Los alimentos guardados en el cajón de la carne (algunos modelos) se congela.

• El control del cajón de la carne está en un ajuste demasiado frío.

• Coloque el control del cajón de la carne en un ajuste más tibio. La carne debe ser guardada a una temperatura justo bajo el punto de congelación del agua para que se conserve fresca por un mayor tiempo. Es normal que se formen cristales de hielo debido al contenido de humedad de la carne.

Temperaturas demasiado tibias

La temperatura en el congelador o frigorífico es demasiado tibia.

• Las puertas son abiertas con demasiada frecuencia o por mucho tiempo.

• El aire caliente entra al frigorífico cuando la puerta está abierta. No abra la puerta tan a menudo.

• La puerta está ligeramente abierta.

• Ver en la sección Problema Apertura/Cierre de las puertas/ cajones.

La temperatura en el congelador es demasiado tibia. La del frigorífico es satisfactoria.

• El control del congelador está ajustado a una temperatura demasiado tibia.

• Coloque el control del congelador en un ajuste más frío.

Espere 24 horas para que la temperatura se estabilice.

La temperatura en el frigorífico es demasiado tibia.

La temperatura en el congelador es satisfactoria.

• El control del frigorífico está ajustado a una temperatura demasiado tibia.

• Coloque el control del frigorífico en un ajuste más frío.

Espere 24 horas para que la temperatura se estabilice.

La temperatura en el cajón de la carne (algunos modelos) es demasiado tibia.

• El control del cajón para carne está ajustado a una temperatura demasiado tibia.

• Coloque el control del cajón de la carne en un ajuste más frío.

Agua/Humedad/Escarcha dentro del frigorífico

Se acumula agua en el interior de las paredes del frigorífico.

• El tiempo está caluroso y húmedo.

• Aumenta la acumulación de escarcha y transpiración interna.

• La puerta está ligeramente abierta.

• Ver en la sección Problema Apertura/Cierre de las puertas/ cajones.

• La puerta se abre a menudo o por mucho tiempo.

• Abra la puerta con menos frecuencia.

• Contenedores de alimentos abiertos.

• Mantenga los alimentos cubiertos.

Se junta agua en el lado inferior de la tapa del cajón.

• Las verduras contienen y despiden humedad.

• No es raro que haya humedad en la parte inferior de la tapa.

Se junta agua en el lado inferior del cajón.

• Las verduras y las frutas lavadas se desaguan cuando están en el cajón.

• Seque los alimentos antes de colocarlos en el cajón. El agua que se junta en el fondo del cajón es normal.

• Mover el control de humedad (algunos modelos) a un ajuste más bajo.

Soluciones a problemas comunes

Agua/Humedad/Escarcha fuera del frigorífico Problema

Se forma humedad en la parte exterior del frigorífico o entre las puertas.

• El tiempo está húmedo.

• Esto es normal en tiempo húmedo. Cuando el tiempo no esté tan húmedo esta humedad debería desaparecer.

• La puerta está ligeramente abierta permitiendo que el aire frío del interior del frigorífico se una al aire tibio de afuera.

• Ver en la sección Problemas Apertura/Cierre de las puertas/cajones.

Máquina de hacer hielo automática

La máquina de hacer hielo no hace hielo.

• El interruptor de encendido de la máquina de hacer hielo está en la posición “OFF.”

• Mueva el interruptor de encendido a la posición “ON.”

• El suministro de agua no está conectado al frigorífico.

• Conecte el suministro de agua. (Consulte las instrucciones de instalación).

• La válvula de la tubería de agua del hogar no está abierta.

• Abra la llave del agua.

• El congelador no está lo suficientemente frío.

• Ver en la sección Problema Temperaturas demasiado tibias.

• La válvula del suministro de agua en el frigorífico está bloqueada por materias extrañas. Si la válvula es del tipo autoperforante, puede que no haya creado un agujero de tamaño suficiente en el tubo para que el agua pase a través del mismo.

• Cierre la válvula del agua del hogar. Retire la válvula.

Asegúrese de que la válvula no sea del tipo autoperforante. Limpie la válvula, reemplace la válvula de ser necesario.

• Verifique que el distribuidor de agua esté funcionando.

• Si no está funcionando, el cartucho filtrante del hielo y del agua está obstruido o restringido y debe ser reemplazado.

• El filtro de agua no está bien asentado.

• Empuje firmemente hasta que el filtro de agua entre a presión en su lugar.

• La máquina de hacer hielo está produciendo menos hielo de lo esperado.

• La máquina de hacer hielo debe producir aproximadamente 1,8 a 2,2 kg de hielo cada 24 horas. La opción Express Ice debe producir hasta 2,7 kg de hielo cada 24 horas.

• El congelador no está lo suficientemente frío.

• Ver en la sección Problema Temperaturas demasiado tibias.

• La llave del agua del hogar no está completamente abierta.

• Abra la llave del agua del hogar.

• Verifique si el distribuidor del agua está funcionando más lentamente que lo normal.

• Si es así, reemplace el cartucho filtrante del hielo y del agua.

La máquina de hacer hielo no deja de hacer hielo.

• La manecilla de alambre de la máquina de hacer hielo está aplastada hacia abajo por un artículo en el congelador.

• Saque el artículo y desenganche la manecilla. Saque los cubos de hielo que estén congelados sobre la manecilla.

La máquina de hacer hielo no separa los cubos.

• Los cubos de hielo no están siendo usados con suficiente frecuencia.

• Saque y sacuda el depósito del hielo para separar los cubos.

• Los cubos de hielo son huecos o más pequeños de lo normal.

• El cartucho filtrante del hielo y del agua puede estar obstruido. Reemplace el cartucho.

El hielo tiene olor y gusto desagradables.

• El hielo ha tomado el olor o el sabor de algún alimento con olor fuerte guardado en el frigorífico o en el congelador.

• Cubra bien los alimentos. Descarte el hielo antiguo. La máquina de hacer hielo producirá un lote fresco.

• El agua que va a la máquina de hacer hielo tiene gusto o sabor malo.

• Agregue un filtro a la tubería de suministro. Consulte a una compañía de tratamiento de agua.

• Los cubos de hielo no están siendo usados con suficiente frecuencia.

• Descarte el hielo antiguo.

La máquina de hacer hielo no hace suficiente hielo.

Soluciones a problemas comunes

Distribuidor de hielo Problema

El distribuidor de hielo no distribuye hielo.

• El suministro del agua no está conectado al frigorífico.

• Conecte el suministro de agua.

• El depósito del hielo está vacío.

• Cuando caiga el primer hielo en el depósito, el distribuidor comenzará a funcionar.

• La temperatura en el congelador está demasiado tibia.

• Gire el control del congelador a un ajuste más elevado de manera que se puedan hacer cubos de hielo. Cuando el primer lote de hielo sea hecho, el distribuidor comenzará a funcionar.

• La llave de la tubería de agua del hogar no está abierta

• Abra la llave y deje pasar suficiente tiempo para que el hielo se haga. Cuando el hielo sea hecho, el distribuidor comenzará a funcionar.

• La puerta del congelador no está cerrada.

• Asegúrese de que la puerta del congelador esté cerrada.

• La palanca que distribuye el hielo se ha mantenido oprimida por más de 4 a

• El motor está sobrecargado. El protector de sobrecarga del motor se reposicionará en aproximadamente

3 minutos. El hielo entonces comenzará a caer.

• El hielo se ha derretido y congelado alrededor del tornillo sin fin debido al uso poco frecuente, a las fluctuaciones de la temperatura y/o a fallas de electricidad.

• Saque el depósito del hielo, descongele y vacíe su contenido. Limpie el depósito, séquelo y vuélva a colocarlo en su lugar. Cuando se haga el hielo nuevo, el distribuidor debería funcionar.

• Los cubos de hielo están obstruidos entre la máquina de hacer hielo y la parte trasera del depósito.

• Saque los cubos de hielo que están obstruyendo el distribuidor.

• Los cubos de hielo se han congelado juntos.

• Use el distribuidor a menudo para que los cubos no se congelen juntos.

• Los cubos de hielo son huecos o más pequeños de lo normal.

• El cartucho filtrante del hielo y del agua puede estar obstruido. Reemplace el cartucho filtrante. El sistema distribuidor funciona mejor con una presión de agua de

1,4 a 6,9 bar. Las presiones del agua de pozo deben estar dentro de estos límites.

El distribuidor de hielo está obstruido.

Distribuidor del agua

El distribuidor no distribuye agua.

• El suministro de agua no está conectado al frigorífico.

• Conecte el suministro de agua.

• La llave de la tubería de agua del hogar no está abierta.

• Abra la llave de la tubería de agua del hogar. Ver en la sección Problema - La máquina de hacer hielo no hace hielo.

• La puerta del congelador no está cerrada.

• Asegúrese de cerrar la puerta del congelador.

• El cartucho filtrante del hielo y del agua está obstruido.

• Reemplace el cartucho filtrante.

• El filtro delantero no está completamente instalado, si lo tiene.

• Empuje el filtro hasta que escuche un chasquido. El filtro debe quedar al ras con el gabinete.

• El agua ha estado en el depósito por un período de tiempo largo.

• Saque y descarte 10 a 12 vasos de agua para refrescar el suministro.

• El frigorífico no está debidamente conectado a la tubería de agua fría.

• Conecte el frigorífico a la tubería de agua fría que suministra agua a la llave de la cocina.

• La tubería usada en el agua del hogar y la instalación del frigorífico pueden afectar el sabor y el olor del agua.

• Para mejores resultados, use una tubería de cobre para la conexión del agua.

• El agua tiene un alto contenido de minerales.

• Póngase en contacto con una planta de tratamiento de agua para solicitar ayuda.

• Las presiones de cierre y de puesta en marcha son demasiado bajas (sistemas con pozos solamente).

• Solicite a un técnico que eleve la presión de puesta en marcha y de corte en el sistema de la bomba del agua

(sistemas con pozos solamente).

• El sistema de osmosis inversa está en la fase regenerativa.

• Es normal para un sistema de osmosis inversa estar a menos de 1,4 bar durante la fase regenerativa.

El agua tiene un sabor y/u olor extraño.

La presión del agua es extremadamente baja.

Soluciones a problemas comunes

Olores en el frigorífico Problema

El interior está sucio.

• El interior necesita ser limpiado.

• Ver la sección Sugerencias de cuidado y limpieza.

• Existen alimentos con olor fuerte en el frigorífico o congelador.

• Cubra los alimentos.

Apertura/Cierre de las puertas/cajones

• La puerta fue cerrada demasiado fuerte causando que quedara ligeramente abierta.

• Cierre la puerta firmemente.

• El frigorífico no está nivelado. Se mece en el piso cuando se mueve ligeramente.

• Asegúrese de que el piso esté nivelado y firme y que pueda soportar el frigorífico adecuadamente. Póngase en contacto con un carpintero para corregir los pisos inclinados o hundidos.

• El frigorífico está tocando la pared o los armarios.

• Asegúrese de que el piso esté nivelado y firme y que pueda soportar el frigorífico adecuadamente. Póngase en contacto con un carpintero para corregir los pisos inclinados o hundidos.

• El alimento está tocando la parrilla en la parte superior del cajón.

• Coloque menos alimentos en el cajón. Limpie el cajón, los rodillos y el riel.

• El riel por el cual se desliza el compartimiento está sucio.

• Ver la sección Sugerencias de cuidado y limpieza.

Los cajones son difíciles de mover.

La luz no está encendida

La luz no está encendida.

• El foco está quemado.

• Ver Reemplazo de los focos en la sección Cuidado y limpieza.

• El interruptor de la luz está atascado.

• Suelte el interruptor de la luz situado dentro del compartimiento del congelador.

• No llega corriente eléctrica al frigorífico.

• Ver la sección Problema, Funcionamiento de su frigorífico.

• El sistema de control ha desactivado las luces porque el imán instalado detrás del compartimiento de productos lácteos (en la puerta del frigorífico) ha sido retirado.

• Vuelva a instalar el imán.

• El sistema de control ha desactivado las luces porque una o ambas puertas fueron dejadas abiertas durante mucho tiempo.

• Cierre y abra nuevamente la(s) puerta(s) para activar las luces.

Guía de uso y cuidado

Refrigerador de dos puertas

Guía de uso y cuidado

Refrigerador de dos puertas

Guía de uso y cuidado

Refrigerador de dos puertas

Guía de uso y cuidado

Refrigerador de dos puertas

Guía de uso y cuidado

Refrigerador de dos puertas

Guía de uso y cuidado

Refrigerador de dos puertas

Guía de uso y cuidado

Refrigerador de dos puertas

Guía de uso y cuidado

Refrigerador de dos puertas
