DHT 120 - Campana extractora TEKA - Manual de uso y guía de instrucciones gratis

Marca	TEKA
Modelo	DHT 120
Tipo de producto	Campana extractora
Uso	Doméstico
Alimentación eléctrica	220-240 V ~ 50 Hz
Toma de tierra obligatoria	Sí (excepto clase II)
Diámetro mínimo del conducto de evacuación	120 mm
Longitud máxima del conducto	4 metros
Distancia mínima entre la campana y la cocina	65 cm (o según fabricante de la cocina)
Velocidades de aspiración	8 velocidades (incluyendo 3 intensivas máximo 10 min)
Temporizador programable	Hasta 80 minutos en incrementos de 10 minutos
Iluminación	Bombillas reemplazables, tipo no especificado
Indicador de saturación de filtros	Sí (señal visual y sonora)
Filtros metálicos	Lavables (agua caliente + detergente o lavavajillas), limpieza mensual recomendada
Filtros de carbón activo (opcional)	Reemplazo cada 3 a 6 meses, no lavables
Limpieza del interior	Mensual para evitar acumulación de grasa
Material del cuerpo	Acero inoxidable o pintado (según versión)
Interruptor automático recomendado	Adaptado a la intensidad, apertura mínima 3 mm
Reparaciones	Servicio técnico autorizado, piezas originales únicamente
Normas europeas	Directiva 2002/96/CE (RAEE)

Preguntas frecuentes - DHT 120 TEKA

¿Cuál es la altura mínima de instalación sobre la cocina?

La altura mínima es de 65 cm para cocinas de gas o mixtas. Respete siempre las indicaciones del fabricante de su placa de cocción, que pueden reducir esta distancia.

¿Cómo limpiar los filtros metálicos?

Retire los filtros presionando los dispositivos de enganche. Lávelos con agua caliente y detergente neutro, o en el lavavajillas en posición vertical. Déjelos secar al aire libre antes de volver a colocarlos. Es imprescindible una limpieza mensual para evitar riesgos de incendio.

¿Cuándo hay que reemplazar los filtros de carbón activo?

Los filtros de carbón activo (opcionales) deben reemplazarse cada 3 a 6 meses según el uso. No son lavables ni regenerables. Reemplácelos tan pronto como estén saturados.

¿Qué hacer si la campana no enciende?

Primero verifique que el cable de alimentación esté conectado y que llegue corriente. Si el problema persiste, consulte la tabla de solución de problemas: la causa puede ser una bombilla fundida o un filtro saturado. Contacte al servicio técnico si es necesario.

¿Cómo usar el temporizador programable?

Encienda la campana y seleccione la velocidad. Presione la tecla Temporizador para añadir incrementos de 10 minutos (hasta 80 min). Para reiniciar, espere un segundo y vuelva a presionar. Las velocidades intensivas (6-7-8) no son programables.

¿Qué significa la pantalla parpadeante 'F'?

El símbolo 'F' acompañado de parpadeos y una señal sonora indica que los filtros metálicos están saturados de grasa. Límpielos y luego presione la tecla de saturación de filtros para reiniciar el indicador.

¿Cómo cambiar una bombilla?

Desatornille la placa decorativa, reemplace la bombilla fundida por una nueva del mismo tipo, y vuelva a atornillar la placa. Asegúrese de que el aparato esté desconectado antes de cualquier manipulación.

¿Se puede usar la campana con una cocina de gas?

Sí, pero la habitación debe estar correctamente ventilada. La campana no debe usarse para evacuar humos de combustión de aparatos a gas. Respete la distancia mínima de 65 cm y cubra siempre los quemadores con un recipiente.

¿Por qué la campana vibra o aspira mal?

Las causas posibles son: filtros saturados de grasa u obstrucción del conducto de evacuación. Limpie los filtros y verifique que el conducto no esté obstruido. La longitud del conducto no debe exceder 4 metros con un máximo de dos codos de 90°.

¿Qué mantenimiento regular se recomienda?

Limpie el interior de la campana y los filtros metálicos al menos una vez al mes. Para el cuerpo, use agua tibia y jabón neutro o un producto adecuado para inoxidable. Evite productos abrasivos, esponjas metálicas y limpiadores a vapor.

MANUAL DE USUARIO DHT 120 TEKA

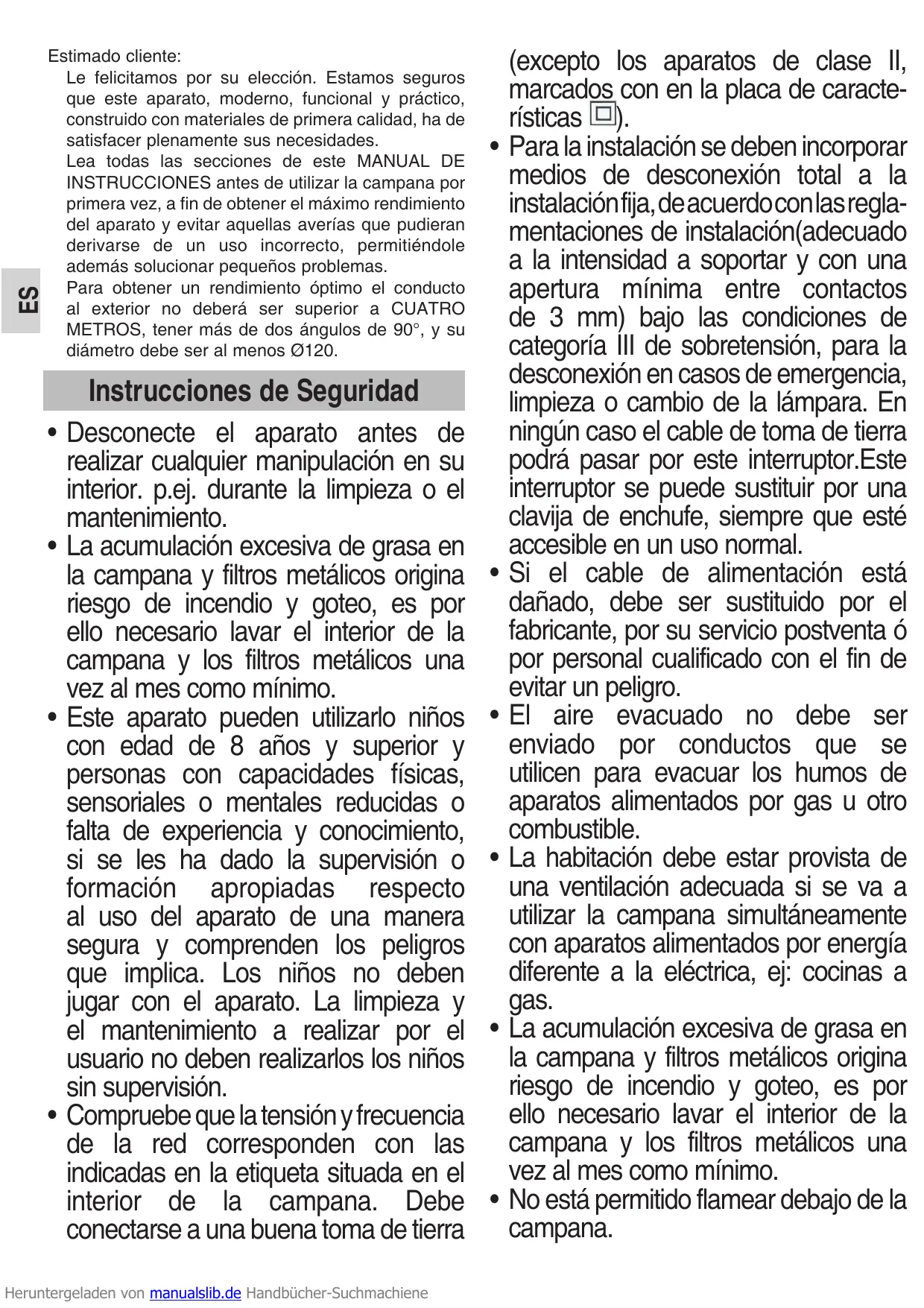

Le felicitamos por su elección. Estamos seguros que este aparato, moderno, funcional y práctico, construido con materiales de primera calidad, ha de satisfacer plenamente sus necesidades.

Lea todas las secciones de este MANUAL DE INSTRUCCIONES antes de utilizar la campana por primera vez, a fin de obtener el máximo rendimiento del aparato y evitar aquellas averías que pudieran derivarse de un uso incorrecto, permitiéndole además solucionar pequeños problemas.

Para obtener un rendimiento óptimo el conducto al exterior no deberá ser superior a CUATRO METROS, tener más de dos ángulos de 90°, y su diámetro debe ser al menos ∅120.

Instrucciones de Seguridad

• Desconecte el aparato antes de realizar cualquier manipulación en su interior. p.ej. durante la limpieza o el mantenimiento.
• La acumulación excesiva de grasa en la campana y filtros metálicos origina riesgo de incendio y goteo, es por ello necesario lavar el interior de la campana y los filtros metálicos una vez al mes como mínimo.
• Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlos los niños sin supervisión.
• Compruebe que la tensión y frecuencia de la red corresponden con las indicadas en la etiqueta situada en el interior de la campana. Debe conectarse a una buena toma de tierra

(excepto los aparatos de clase II, marcados con en la placa de características □).

- Para la instalación se deben incorporar medios de desconexión total a la instalación fija, de acuerdo con las reglamentaciones de instalación (adecuado a la intensidad a soportar y con una apertura mínima entre contactos de 3 mm) bajo las condiciones de categoría III de sobretensión, para la desconexión en casos de emergencia, limpieza o cambio de la lámpara. En ningún caso el cable de toma de tierra podrá pasar por este interruptor. Este interruptor se puede sustituir por una clavija de enchufe, siempre que esté accesible en un uso normal.

- Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio postventa ó por personal cualificado con el fin de evitar un peligro.

- El aire evacuado no debe ser enviado por conductos que se utilicen para evacuar los humos de aparatos alimentados por gas u otro combustible.

- La habitación debe estar provista de una ventilación adecuada si se va a utilizar la campana simultáneamente con aparatos alimentados por energía diferente a la eléctrica, ej: cocinas a gas.

- La acumulación excesiva de grasa en la campana y filtros metálicos origina riesgo de incendio y goteo, es por ello necesario lavar el interior de la campana y los filtros metálicos una vez al mes como mínimo.

- No está permitido flamear debajo de la campana.

• La parte inferior de la campana debe situarse como mínimo a 65cm de las encimeras a gas o mixtas. Observe las indicaciones mínimas del fabricante de la encimera. INDICACIONES MÍNIMAS DEL FABRICANTE DE LA ENCIMERA. Esta distancia puede ser reducida si así se indica en las instrucciones de instalación de la campana extractora.
• Nunca deje los quemadores de gas encendidos sin un recipiente que los cubra. La grasa acumulada en los filtros puede gotear o inflamarse por efecto del aumento de temperatura.• Evite cocinar debajo de la campana si no están colocados los filtros metálicos, p.ej. mientras se están limpiando en el lavavajillas.
• Le recomendamos usar guantes y extremar la precaución cuando limpie el interior de la campana.
• Su campana está destinada para el uso doméstico y únicamente para la extracción y purificación de los gases provenientes de la preparación de alimentos. El empleo para otros usos es bajo su responsabilidad y puede ser peligroso. El fabricante no se responsabiliza de los daños originados por un uso indebido del aparato.
• Para cualquier reparación debe dirigirse al Servicio de Asistencia Técnica del fabricante más cercano, usando siempre repuestos originales. Las reparaciones o modificaciones realizadas por personal no cualificado pueden ocasionar daños al aparato o un mal funcionamiento, poniendo en peligro su seguridad.
• Este aparato cumple con la Directiva europea 2002/96/CE sobre aparatos eléctricos y electrónicos identificada como “Residuos de Aparatos Eléctricos y Electrónicos”. La directiva proporciona el marco general válido en todo el ámbito

de la Unión Europea para la retirada y reutilización de los residuos de los aparatos eléctricos y electrónicos.

- SOLO CHILE: “El enchufe macho de conexión, debe ser conectado solamente a un enchufe hembra de las mismas características del enchufe macho en materia.

Instrucciones de uso

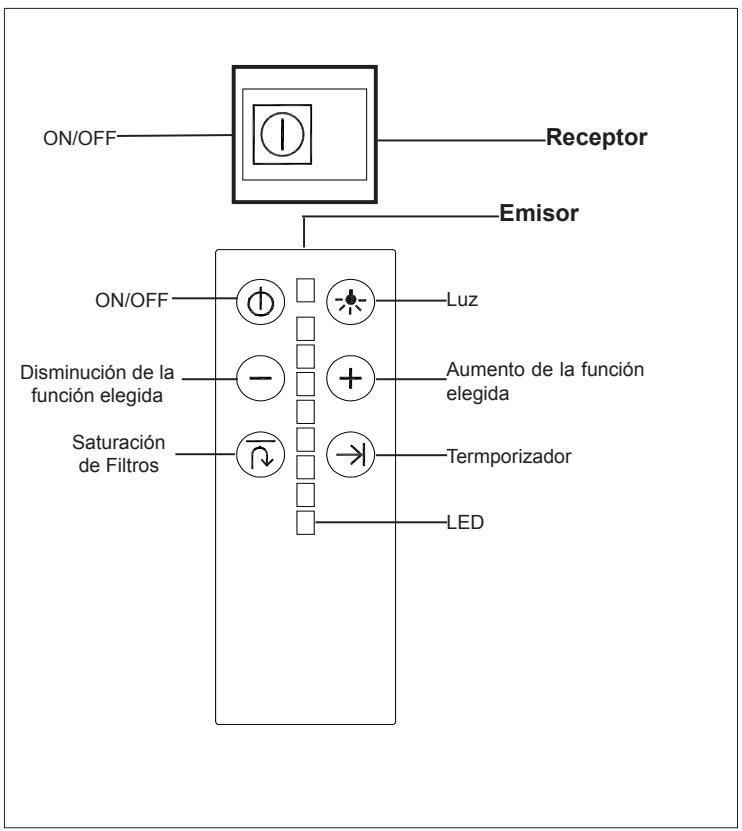

Accionando el mando como se indica en la figura podrá controlar las funciones de la campana.

Para conseguir una mejor aspiración le recomendamos poner en funcionamiento la campana unos minutos antes de cocinar para que el flujo de aire sea contínuo y estable al momento de aspirar los humos.

De igual modo, mantenga la campana funcionando unos minutos después de cocinar para el total arrastre de humos y olores al exterior.

Programación tiempo de aspiración

• Encienda la campana y elija la velocidad de aspiración deseada
• Escoja el tiempo de programación pulsando en Temporizador.
• Cada pulsación aumenta en 10 minutos la programación, hasta un máximo de 80 minutos
• Para resetear la programación, espere más de un segundo y vuelva a pulsar Temporizador.
• Velocidad y tiempo de aspiración se visualizarán sucesivamente mediante el indicador LED.
• Las velocidades intensivas 6,7 y 8 no pueden ser programadas, se seleccionan manualmente y tienen una duración máxima de 10 minutos aprox.

Indicador saturación de filtros "F"

• Proceda a la limpieza de filtros cuando todas las luces del indicador LED se enciendan intermitentes seguidas de una señal acústica.
• Pulse “Saturación de filtros” para reiniciar esta función.

Limpieza y Mantenimiento

Al realizar labores de limpieza y mantenimiento asegúrese de cumplir las Instrucciones de Seguridad indicadas.

Limpieza del cuerpo de la campana

• Si su campana es de acero inoxidable, utilice limpiadores especializados para este material siguiendo las instrucciones del proveedor del producto.
• Si su campana es pintada, use agua tibia y jabón neutro. Evite usar productos con sustancias corrosivas, abrasivas o disolventes.
• En ningún caso use estropajos metálicos ni productos abrasivos o corrosivos.
• Seque la campana utilizando un paño que no desprenda pilosidades.
• No utilizar aparatos de limpieza por vapor para realizar esta tarea.

Limpieza de Filtros Metálicos

• Para extraer los filtros de sus alojamientos haga una leve presión sobre los dispositivos de enclavamiento y luego tire de ellos.
• Los filtros metálicos se pueden limpiar dejándolos en agua caliente y detergente neutro hasta que se disuelva la grasa y después aclarando bajo el grifo o utilizando productos específicos para grasa.
• También se pueden limpiar en lavavajillas. En este caso, es aconsejable colocarlos en posición vertical para evitar que se depositen restos de comida sobre los mismos.
• La limpieza en lavavajillas puede deteriorar la superficie metálica (ennegreciéndola) sin que esto afecte a su capacidad de retención de grasas.
• Una vez limpios déjelos secar libremente y posteriormente colóquelos en la campana

Cambio de Luces

• Proceda del modo siguiente:
• Desenrosque el embellecedor del portalámparas
• Cambie la lámpara averiada / fundida.
• Enrosque el embellecedor del portalámparas.

Si algo no funciona

Antes de llamar al Servicio Técnico haga las siguientes comprobaciones:

Problema	Posible causa	Solución
La campana no funciona.	El cable de alimentación de la campana no está contactado a la red.No hay corriente en la red.	Conecte el cable de alimentación a la red.Asegúrese de que la red tenga corriente.
La campana no aspira lo suficiente o vibra.	Filtros saturados de grasa.Obstrucción en el conducto de salida de aire.	Sustituya o limpie los filtros de carbón activo y/o metálicos.Elimine la obstrucción.
Las lámparas no iluminan.	Las lámparas están fundidas.Las lámparas están flojas.	Sustituya las lámparas.Apriete las lámparas.

Filtros de Carbón Activo (Opcional)

Cuando no sea posible la evacuación de gases al exterior, la campana puede configurarse para purificar el aire recirculándolo a través de filtros de carbón activo.

La duración de los filtros de carbón activo es de tres a seis meses, dependiendo de las condiciones particulares de uso. Estos filtros no son lavables ni regenerables. Una vez agotada su vida útil deberán reemplazarse.

El fabricante se reserva el derecho de introducir en sus aparatos las correcciones que considere necesarias sin perjudicar sus características esenciales.
