SR8950 NAVIBOT, SR8950, VCR8950L3B - Robot aspirador SAMSUNG - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato SR8950 NAVIBOT, SR8950, VCR8950L3B SAMSUNG en formato PDF.
| Tipo de producto | Robot aspirador |
| Características técnicas principales | Aspirador robot con navegación inteligente |
| Alimentación eléctrica | Recargable a través de estación de acoplamiento |
| Dimensiones aproximadas | 340 x 340 x 90 mm |
| Peso | 3,5 kg |
| Compatibilidades | Compatible con suelos duros y alfombras |
| Tipo de batería | Batería de litio-ion |
| Tensión | 14,4 V |
| Poder | 70 W |
| Funciones principales | Aspiración, limpieza húmeda, programación horaria |
| Mantenimiento y limpieza | Filtros lavables, cepillos desmontables |
| Piezas de repuesto y reparabilidad | Disponibilidad de piezas de repuesto bajo demanda |
| Seguridad | Sistema de detección de obstáculos y escaleras |
| Información general útil | Ideal para hogares con mascotas |
Preguntas frecuentes - SR8950 NAVIBOT, SR8950, VCR8950L3B SAMSUNG
Preguntas de los usuarios sobre SR8950 NAVIBOT, SR8950, VCR8950L3B SAMSUNG
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Robot aspirador en formato PDF gratis! Encuentra tus instrucciones SR8950 NAVIBOT, SR8950, VCR8950L3B - SAMSUNG y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. SR8950 NAVIBOT, SR8950, VCR8950L3B de la marca SAMSUNG.
MANUAL DE USUARIO SR8950 NAVIBOT, SR8950, VCR8950L3B SAMSUNG
Aspiradora robot Manual del usuario
Planet First
100%
Recycled Paper
Este manual está impreso en papel 100% reciclado.
-
Antes deponer en marcha la unidad, lea atentamente las instrucciones.
-
Sólo para uso en interiores.
Espanol
imagine the possibilities
Gracias por adquirir un producto Samsung.
Para recibir un service máscomplete,
registesuproducto en
www.samsung.com/register
SAMSUNG
INFORMACION DE SEGURIDAD
- Antes deponer el aparato en configuracion,lea this manual en su totalidad y conservelo para futuras consultas.
- Ya que las siguientes instrucciones de functonimiento se aplican a various modelos, las
caracteristicas de su aspiradora coulden variar ligeramente de las descritas en este manual.
SÍMBOLOS DE PRECAUCión Y DE ADVERTENCIA USADOS
| ADVERTENCIA | Indica que hay peligro de muerte o lesiones graves. |
| PRECAUCION | Indica que hay peligro de lesiones personales o materiales. |
OTROS SIMBOLOS USADOS
| NOTA | Indica que hay peligro de lesiones personales o materiales. |
Al utilizes un electrodomestico deben tomarseunas precauionesbasicas,incluidas lassigueres:
LEA TODAS LAS INSTRUCCIONES ANTES DE UTILizar LA ASPIRADORA ROBOT.
Cuando no utilise la aspiradora desenchufela de la toma así como antes de realizarrialquier mantenimiento.
ADVERTENCIA: para reducir el riesgo de incendio, descarga electrica o lesiones:
GENERAL
- Utilice la aspiradorasole como se explica en este manual.
- No utilise la aspiradora robot ni el cargador si está dañados.
- Si la aspiradora no funciona correctamente, ha sufido alguna caía, se ha danado, se ha dejado en el exterior o se ha mojado, deben devolverla a un centro de atencion al cliente.
- No manipule el cargador ni la aspiradora robot con las manos humedas.
- Utilícela sólo en superficies de interior que estén secas.
- Este electrodométrico no está pensado para que lo usen personas (incluidos los niños) con las capacities fisicas, sensoriales o mentalares reducidas, o faltas de conocimiento y experiencia, sin la supervisión o lasindicaciones de una persona responsable que garantice un uso seguro del aparato.
- No deje que los niños juguen con el electrodométrico.
CARGADOR DE LA BATERIA
- No modifie el enchufe polarizzato para que se adapte aarlo no polarizzato o a un cable alargador.
- No lo utilise en exteriores o sobre superficies húmedas.
- Desenchufe el cargador cuando no lo utilise y antes de las operaciones de mantenimiento.
- Utilice solo el cargador suministrado por el fabricante.
- No lo utilise con un cable o un enchufe danados.
- Para trasladar el aparato, no tire del cable ni lo utilizes como un asa; no atrape el cable con la tapa y evite Manipularlo alrededor de cordes o esquinas cortantes. Mantenga el cableApartado de las superficies calientes.
- No utilise cables alargadores ni enchufes con una capacité de energia de corriente inadecka.
- No tire del cable para desenchufar el aparato. Para desenchufar el cable, tire del enchufe no del cable.
- No rompa niarroje al fuego las pilas ya que una temperatura elevada las pueda hacer explotar.
- No intenteAbrirelcargador.Larreparaciondebeefectuarse solo enuncentro de servicecualificado.
- No exponga el cargador a temperatas altas ni a ningún tipo de humedad.
ASPIRADORA ROBOT
- No aspire objetos duros o afilados como cristales, clavos, tornillos, monidas, etc.
- No utilise la aspiradora sin el filtro colocado en su lugar. Durante elostenimiento de la unidad, no introduzca los dedos nithers objetos en la camera del ventilador ya que la unidad se puedaponer en marcha accidentalmente.
- No ponga ningún objeto en las aberturas. No utilizes la aspiradora si alguna abertura está bloqueada, mantenga las aberturas libres de polvo, hilachas,pelos y cuales quarta casa que pueda reducir el caudal de aire.
- No aspire materiales tóxicos (como lejía con cloro, amoniaco, liquido desatascador de tuberías, etc.)
- No aspire objetivos que pueda arder o provocar humano, como cigarrillos, fósforos o cenizas calientes.
- No aspire liquidos inflamables or combustibles, como gasolina, ni utilise la aspiradora en zonas donde estasouldan estar presentes.
- No utilise la aspiradora robot en un lugar cerrado donde haya vapores desprendidos de pinturas a base de aceite, insolentes, produits antipolilla, polvo inflatable u otros vapores explosivos o tóxicos.
- Se pueda producir fugas en las celdas de las pilas en conditiones extremas de uso o de temperatura. Si el liquido entra en contacto con la piel, lávela rápidamente con agua. Si el liquido entra en contacto con los ojos,'enquáuelos inmediamente con agua limpia durante al menos 10关键时刻. Solicite atencion medica.
INFORMACION DE SEGURIDAD
02
CHARACTERÍSTICAS DEL PRODUCTO
13
MONTAJE DE LA ASPIRADORA
15
MANTENIMIENTO DE LAS HERRAMIENTAS Y DEL FILTRO
37
SOLUTION DE PROBLEMAS
43

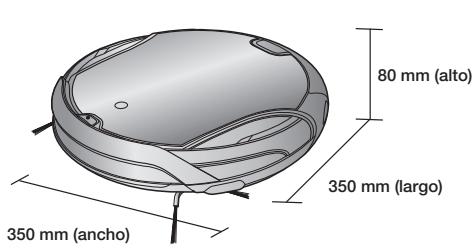

ESPECIFICACIONES DEL PRODUCTO
46
06 Acerca de la alimentacion electrica
07 Antes de utiliser
10 En uso
11 Limpieza y mantenimiento

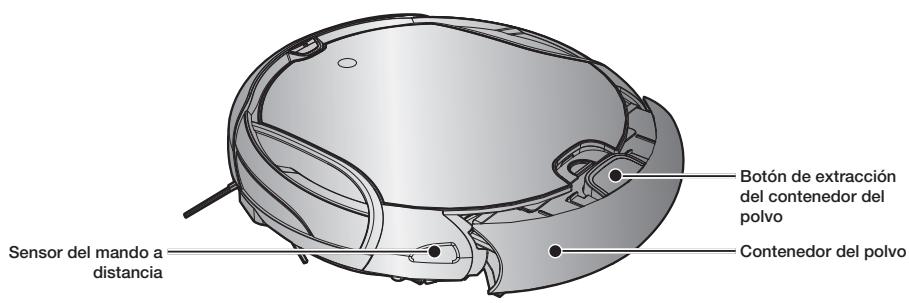

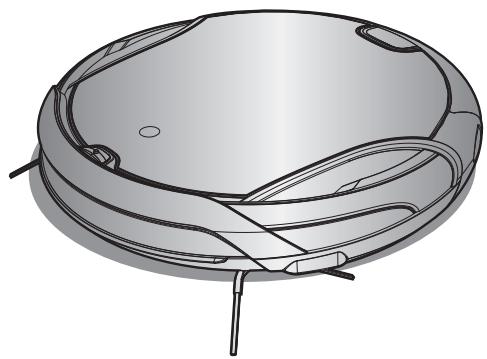

15 Componentes

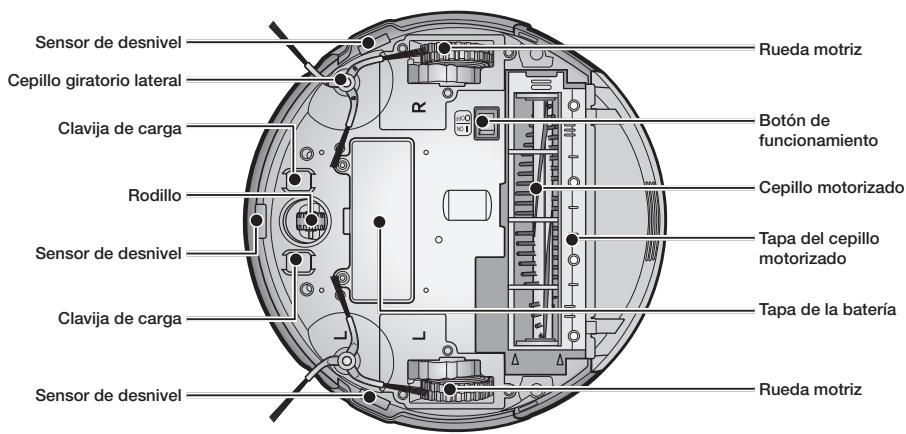

16 Nombre de cada componente
20 Instalación de la aspiradora robot
20 Ordene instalacion
20 Apagado y encendido

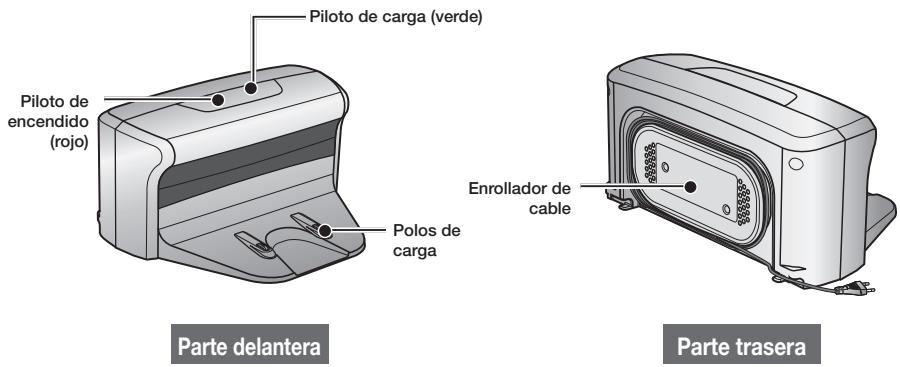

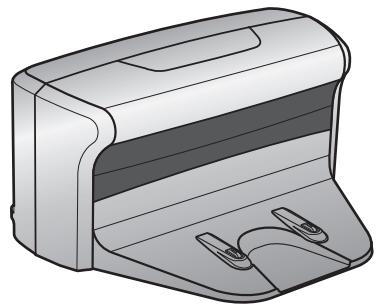

21 Instalación del cargador

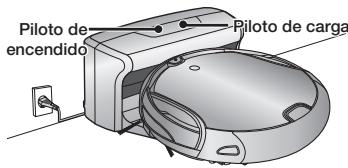

22 Carga
23 Acerca de la bateria
24 Configuración de la hora

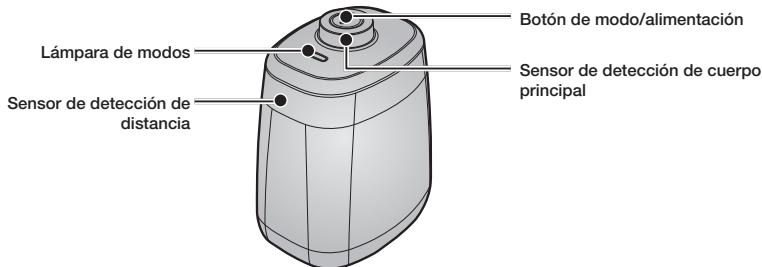

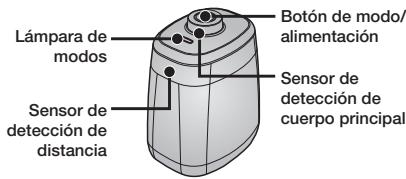

25 Montaje de la VIRTUAL GUARD
27 Uso de la aspiradora robot
27 Inicio/Parada de la limpieza
28 Recarga
29 Limpieza automatica
30 Limpieza concentrada
31 Limpieza maxima
32 Limpieza manual
33 Limpieza programada
34 Programación semanal
36 Funciones adiconiales

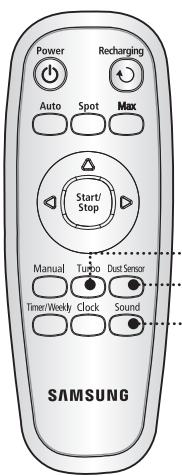

36 Uso de la functiones adiconiales
37 Limpieza de la aspiradora robot
37 Debe recordar los métodos de mantenimiento y limpieza
37 Limpieza de la ventana del sensor y la CAMERA

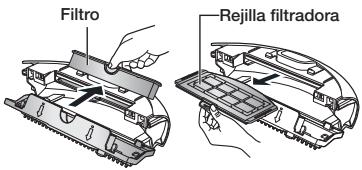

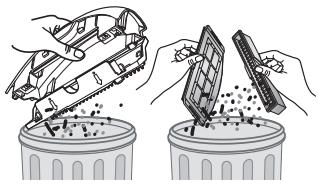

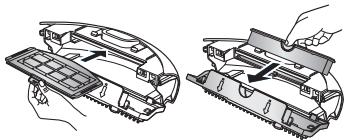

38 Limpieza del contentedor del polvo y del filtró
39 Limpieza de la aspiradora robot

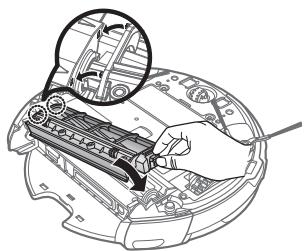

39 Limpieza del cepillo motorizzato
41 Limpieza del cepillo giratorio lateral para la limpieza de bordes
42 Limpieza de la rueda motriz
43 Liga de comprobación antes de llamar al centro de atencion al cliente
45 Solución de problemas según los)códigos de error
ACERCA DE LA ALIMENTACION ELECTRICA
No doble excessivamente el cable de alimentacion ni coloque sobre el objetos pesados que能把 romperlo.
- Se puede producir una descarga electrica o un incendio.
Eliminerialquierrestodepolvoodegua del enchufe.
- De no hacerlo, se podía producir un mal funciona o una descarga electrica.
No saque el enchufe tirando del cable de alimentacion ni lo toque con las manos mojadas.
- Se puede producir una descarga electrica o un incendio.
No utilise enchufes multiples en una sola toma. (No deja el cable expuesto sobre el sueño.)
- Se puede producir una descarga electrica o un incendio.
No utilise enchufes o cables dañados, ni��omas de pared sueLAS.
- Se puede producir una descarga electrica o un incendio.
Antes de activar la aspiradora robot, compruebe que el conteditor del polvo esté montado.
- Si el contentedor del polvo no está montado, la aspiradora no funciona.
No实用性 nunca la aspiradora robot en lugarares sobredds para materiales combustibles como:
- Lugares con velas o lámparas de escritorio en el sueño.
Lugares con fuegos sin vigilancia (llamas o ascuas). - Lugaresondehaya gasolina,alcohol destilado,disolventes, cenceros con cigarrillos encendidos,etc.
La aspiradora robotsole es para uso domestico. No la utilizes en los siguientes lugares.
- Buhardillas, sótanos, almacenes, edificios industriales, habitacionesSeparated alejadas del edificio principal, lugares expuestos a conditiones de humedad, como cuartos de bajo o lavaderos, ni en lugares estrechos o elevados como mesas o estantes. Se pueda producir daños graves (funcionamente anormal o roturas) cuando se utilizes en这些东西 lugares.
Abra todas las puertas cuando limpie las habitaciones.
- Si una puerta está cerrada, la aspiradora no puedaentrar en esta habitación.
- Sin embargo, deben cerrar la puerta principal, la de la terraza, la del cuarto de bazo, y la de每一quier othera habitacion desdedonde la aspiradora可以更好 caer a un piso inferior.
No utilise la aspiradora sobre un suelo negro.
- Es possible que la aspiradora robot no funciona normalmente.
Para limiar alfombras con grandes borlas, dóbleLAS por bajo de la alfombra.
- Las borlas peuvent darar la alfombra y la aspiradora, ya que pueda quedar atrapadas por la rueda motriz o el cepillo motorizzato.
Si el sensor deASNivel está sucio, la aspiradora robot可以把 caer por escaleras, barandillas, etc.
Podrca causar lesiones personales o dañarse el producto.

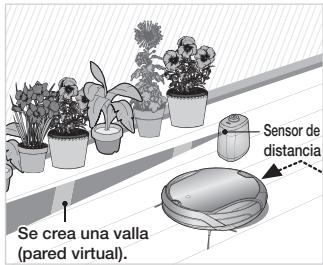

Para prevenir este riesgo, instale la VIRTUAL GUARD (configuracion del modo Valla) delante de las zonas peligrosas. Y limpie la ventana del sensor y la CAMERA para que no acepte ordenes erroneas.
Retire previamente los objetivosAFPragiles de la zona que vaya a limpiar.
- Antes de limpiar retirerialquier objecto.
- Retire objetos fragiles como cerámica, cristal, jarrones, etc.
- La aspiradora robot no reconoce monidas, anillos nithers objetos valiosos como joyas.
Antes de aspirar retire los objetivos diseminados por el sueño.
- La aspiradora robot está diseñada para detectar obstáculos a 5 cm de distancia.
- Las toallas de bajo, las alfombrillas de cuartos de bajo, de entradas y de others habitaciones, los cables de alimentacion, los manteles o los cinturones se pueda enrollar en la ruea motriz o el cepillo motorizzato. Este puede hacer que los objetos se caigan de la mesa.
Haga saber a los miembrós de la familia (u otros residentes) que deben tener cuidado al efectuar la limpieza o cuando utilisen el modo de limpieza programada.
- Si se hace funciona la aspiradora robot cuando hay niños, estas你能tropezar conella y caerse.
Procure que los niños no pisen la aspiradora ni se sienten sobre ella.
- Los niños se pueda caer y lesionarse o el producto se pueda hacer seriamente.

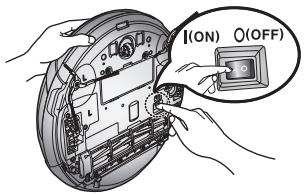

Si hay niños o mascotas solos, desactive el conmutador de encendido de la aspiradora robot.
- La aspiradora robot pueda atraer su atencion.
- Si la ruea motriz o el cepillo motorizzato atrapa los dedos, los pies, la ropa o el pelo se pueda producir lesiones.
- Si un niño o una mascara se encuentran en el camino de la aspiradora, esta los couldes identificar como un obstaculo y no efectuar la limpieza de dicha zona.
- Cuando se desactiva el conmutador de encendido, se corta el suministro de alimentacion y se desactivan todas las functions.
Cuando instale la estación de energia, nocede el cable de alimentación expuesto en el sueño.
- Cuando la aspiradora robot se recarga automatistically ooca parte a la estacion de carga,可以使 arrastrar el cable de alimentacion alrededor de ella.
Mantenga el cable de alimentacion del cargador constanmente enchufado en la toma de corriente.
- La aspiradora robot tiene una función de autorrecarga, pero, si el cable de alimentación de la estación de cargo está desenchufado, noURTAR a la bateria automatistically.
Instale el cargador en un lugar fácilmente accesible para la aspiradora robot.
- Si el cargador está instalado en un rincón, se pueda provocar movimientos innecesarios y se pueda perturbar el proceso de recarga automática.
Los objetivos colocados delante del cargador impedirán que la aspiradora robot se recargue automatistically.
- Deje el aire libre de objetos.
No debe haber obstáculos a menos de 0,5 m a izquierda y derecha ni a 1 m hacía delante.
No cortocircuite las clavijas de cargo con objetos metálicos, como varillas, destornilladores, etc.
- Se podrá dañar seriamente el cargador.
Asegürese de que no haya ningún resto de liquidos en la estación dearga.
- De no hacerlo, se podra producir una descarga electrica.
Asegúrese de que la aspiradora robot no aspire ni se desplace sobre láquidos como agua, aceite o socidades de las mascotas.
- Se podrá dañar seriamente el producto.
Las ruedas peuvent esparcir los liquidos y extendar la sociedad.
No utilise el cargador paraOthers fines.
- Se podrá dañar seriamente el cargador o provocar un incendio.
No instale la estacion de energia sobre un sueño oscuro.
- Si el sueño en el que la estación de energia se encuesta es oscuro, dificultaré el regreso de la aspiradora robot.
EN USO
No se pueda usar esta aspiradora robot en alfombras gruesas.
- La aspiradora robot puede presentar problemas de configuracion.
- Se puede darnar las alfombras.
No utilise la aspiradora robot sobre una mesa o lugarares elevados.
- Se podrá dañar en caso de caía accidental.
Durante el funciona la aspiradora robot pueda hacer con muebles, como las patas de las sillas y de las mesas, los muebles de poco cuerpo y largos, etc.
- Para encontrar un rendimiento más limpio y rápido, colocque las sillas sobre una mesa.
No colocque ningún objeto encima de la aspiradora robot.
- Podrá Cause un mal funciona.
Durante la limpieza quite inmediamente los papeles grandes o bolsas de plástico que coulda haber en la aspiradora.
- Si utilizes la aspiradora长大o tiempo con un puerto de entrada obstruido, se pueda darar seriamente el producto.
Si se oye un sonido no habitual, se notan olores o se ve humo que procede de la aspiradora robot, desconecte inmediamente el commutador de encendido y llame al centro de atencion al cliente.
Noquia la aspiradora robot sujetándola por el contentedor del polvo.
- El contentedor del polvo seoulda Separar y causar lesiones al usuario o daños importantes al producto.
La aspiradora robot no可以选择 continuar funciona si queda atrapada en la entrada o en el umbral de la terraza.
- Para reanudar el funciona, se debe apagar el conmutador de encendido y encenderlo de nuevo tras mover la aspiradora a un lugar donde puedaContinuar funciona.
La aspiradora robot no pueda limpiar Completely los lugares a los que no pueda acceder, como los reincones y los espacios entre los sofás y las paredes.
- Debe limpiar estas areas de vez en cuando.
Después de la limpieza能把 quedar acumulaciones de polvo formadas durante la limpieza que la aspiradora no pueda aspirar.
- En tales casos, estas acumulaciones de polvo se han de eliminar con otroutilde limpieza.
LIMPieZA Y MANTENIMIENTO
Para limpiar el producto, no rocie el exterior directamente con agua ni utilise materiales volátties como benceno, disolventes o alcohol.
- Se podra dañar seriamente el producto.
Nadie que no sea un先进技术 de servicerialmente de be montar o desmontar la unidad.
- Se podrá dañar el producto.
Elimine regularamenterialquier sustanciaextrañaque se acumule en los sensores de obstáculos o de desnivel.
- La suciedad acumulada en los sensores puede hacer que"These no funcionacorrectamente.
Para eliminar las sustancias extrañas utilise siempre el cepillo de limpieza afterwards desactivar el conmutador de encendido.
- De no hacerlo, launidad podra activarse repentinamente y provocar lesiones personales o dar a el producto.
Si el cable de alimentación está dada de adebta susituirlo un technicianequalido del serviceo de atencion al cliente.
- De no hacerlo, se podra produir una descarga electrica.
Antes de limpiar el cargador, asegúrese de desconectar el cable de alimentación por razones de seguridad.
Póngase en contacto con el centro de atencion al cliente de Samsung Electronics para sustituir la bateria.
- Si no se utilizes las baterías originales se pueda darar el producto.
UTIL FUNCION DE VIRTUAL GUARD
Se peut confinar la aspiradora robot en una zona determinada mediante el modo Valla (pared virtual).
- Que es el Reconocimiento de la forma del techo (Visionary mapping plusTM)?
Esta función reconoce la forma del techo mediante una CAMERA colocada en la parte superior del aparato para identificar el area que se debe limpiar y determinina el mejor modo de pasado por cada sección de la superficie y de limpiarla.
ESMERADA LIMPIEZA DE CADA RINCON
La aspiradora robot limpia el sueño de forma secuencial (→)SEO, segun el mapa generado por la configuración de Reconocimiento de la forma del techo (Visionary mapping plus™), limpia cada rincón del sueño.
DIFERENTES MODOS DE LIMPIEZA
Se proportionsan various modelos de limpieza para satisfacer cada necessities.
- Modo automatico: limpia la habitacion automatamente.
- Modelo concentrado: limpia intensivamente una zona determinada. Se pueda utilizar para eliminar restos de pan o galletas.
- Modo máximo: funciona hasta que la bateria casi se ha agotado.
- Modelo manual: se pueda limpar el suelomanualmente desplazando la aspiradora robot con el mando a distancia.
- Modo Turbo: en este modo el cepillo motorizzato gira a su maxima velocidad y permite una limpieza más efectiva. (Se puedaCambiar de modo con el mando a distancia).
- Tipo Sensor de polvo: si le entra polvo, la aspiradora robot limpia a su alrededor de forma intensiva. (Se puedaCambiarde modo conel mandoa distancia).
- Tipo de limpieza programada: la aspiradora se pone en funciona a la horapecifieda.
- Modelo de limpieza seminal: la aspiradora robot limpia el suelo cierto día de la seminal a la horapecifiedada.
Cuando la bateria está baja, la aspiradora robot se guía automatistically hasta el cargador para efectuar la recarga automática.
CEPILLO GIRATORIO LATERAL DE LIMPIEZA DE BORDES
El cepillo giratorio lateral de limpieza de cordes limpia el polvo de los cordes.
CRUCE DE UMBRALES
El innovador sistemas de propulsión de la aspiradora robot permite cruzar los umbrales de 1 cm de alta y asi limpiart todas las habitaciones. Es posible que la aspiradora robot no sea capaz de cruzar los desniveles de 1 cm de alto dependiendo de su forma.
ANTICHOQUES
Cuando el sensor de obstáculos detecta un obstáculo durante la limpieza, permite que la aspiradora robot lo evite y sigalimpiendo. (es posible que la aspiradora toque obstáculos finos).
ANTICAÍDAS
Los tres sensores de desnivel detectan las zonas descendentes, como escalones o umbrales de las puertas, para impedir que la aspiradora robot pueda caer por las escaleras.
DISPOSITIVO DE SEGURIDAD
Cuando la aspiradora robot se levanta del suejo durante la limpieza,
un sensor de detectacion detiene automatamente las ruedas motrices, el cepillo motorizzato, el motor de succion y el cepillo giratorio lateral.
montaje de la aspiradora
COMPONENTES
Cuerpo principal
Mando a distancia
Estación de energia
Otros Componentes
| (Pilas tipo AAA) | ||||
| Manual del usuario / 2 pilas | VIRTUAL GUARD | Filtro de repuesto | Cepillo de limpieza | Guía<rápida de uso |
Unidad principal
Partedelantera
Lateral
Partetrasera
Estación de energia
VIRTUAL GUARD
Instalación de las pilas
Las pilas no se suministran con el producto. Se deben adquirir porSeparated. Antes de utiliser el aparato deben instalar las pilas alcalinas (esto D).
Levante la tapa de la VIRTUAL GUARD presionando la pestana de bloqueo.
Instale las pilas en la VIRTUAL GUARD como se muestra en lasuma ilustracion. (Si las pilas se instalan con la polaridad incorrecta, la VIRTUAL GUARD no funciona).
Tras insertar una punta de la tapa en la ranura, presione en el othero extremo hasta que oiga un click.

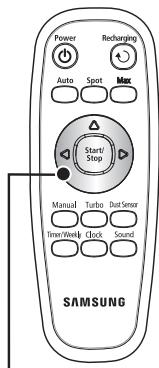

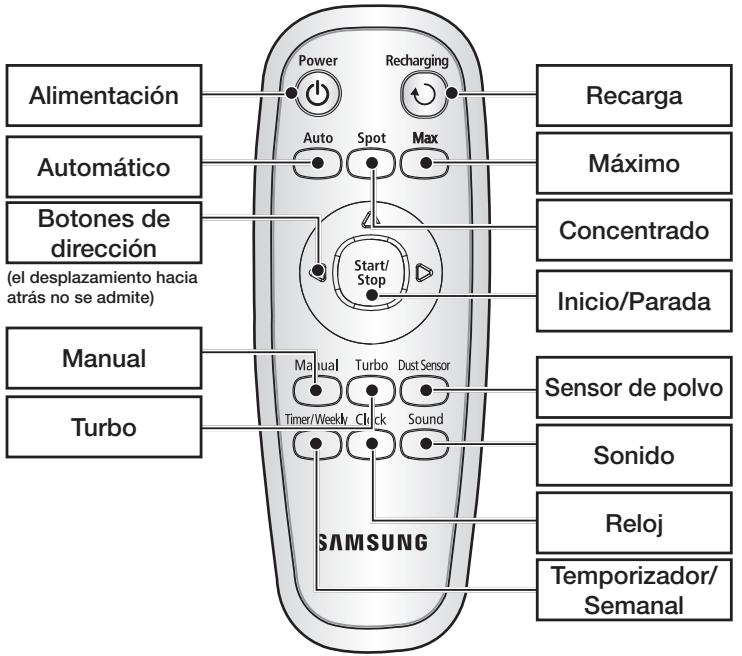

Mando a distancia
Instalación de las pilas del mando a distancia
Cuando se adquiere el producto las pilas del mando a distancia no está instaladas.
Antes de utiliser el aparato deben instalar las pilas alcalinas ( tipo AAA).
Levante la tapa del compartmento de las pilas del mando a distancia presionando la pestaña de bloqueo.
Instale las pilas en el mando a distancia como se muestra en la?siguiente ilustracion. (Si las pilas se instalan con la polaridad incorrecta, el mando a distancia no funcionala).
Tras insertar una punta de la tapa en la ranura, presione en el除外 extremo hasta que oiga un click.
- Especillas: pilas alcalinas tipo AAA.

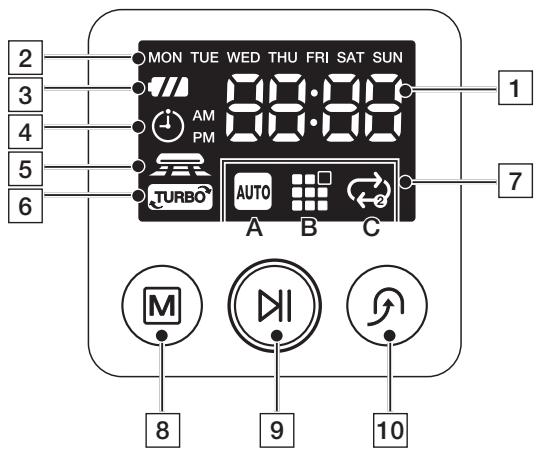

Pantalla
PANTALLA
- Muestra el temporizador, el estado de progre y los@cigos de error mediante numeros, letras y grificos.
2. Programación seminal
- Cuando establiece un programa seminal para que empiece a la horapecifieda de cierto dia de la semantics, el icono del día correspondiente se enciende.
3. Indicador del nivel de la bateria
-
Cargando: muestra el progreso de energia en tres pasos.
-
En uso: muestra el nivel de energia de la batería. El nivel de energia de la batería se va reduciendo en cada nivel desde FULL (Ilena) durante elFuncionamento. (Cuando la batería se ha descargado Completely, un nivel parpadeavertisinglo).
4. Temporizador
- Cuando se programa la limpieza, se ilumina el icono de la limpieza programada.
5. Modo Sensor de polvo
- Este icono se enciende cuando se selecciona el modo de limpieza Sensor de polvo.
6. Modo Turbo
- Este icono se enciende cuando se selecciona el modo de limpieza Turbo.
7. Pantalla del modo de limpieza
- Cada vez que se pulsa el botón del modo de limpieza, se muestra el modo de limpieza correspondiente.
(A) Modo automatico: este icono se enciende cuando se selecciona el modo de limpieza automatica.
(B) Modelo concentrado: este icono se enciende cuando se selección el modo de limpieza concentrada.
(C) Modo máximo: este icono se enciende cuando se selecciona el modo de limpieza Maximo.
BOTONES
8. Modo de limpieza
- Pulsar para selectionar el modo de limpieza. Tras seleccionar el modo de limpieza, pulse el botón (M) para iniciaar la limpieza.
9. Inicio/Parada
- Pulsar para起初 o detener la limpieza.
10.Recarga
- Cuando se pulsa este botón, se enciende el icono de recarga y la aspiradora robot regresa a la estación de energia para cargar la bateria.
funcionamente de la aspiradora
INSTALACION DE LA ASPIRADORA ROBOT
Orden de instalación
1. Apagado y encendido
Para usar la aspiradora robot se debe activar el conmutador de encendido de la parte inferior de la unidad principal.
2. Instalación del cargador
Para cargar la aspiradora robot, primero se debe instalar el cargador. Dado que la bateria está descargada cuando se adquiere el producto, se ha de cargar Completely antes de utiliser.
3. Carga de la batería
Antes de utiliser la aspiradora robot se debe caring Completely la bateria.
4. Configuración de la hora
Se debe configurar la hora para utiliser las options de limpieza programada y limpieza diaria.
5. Montaje de la VIRTUAL GUARD
Se peut confinar la aspiradora robot en una zona determinada mediante el modo Valla (pared virtual).
Apagado y encendido
Para usar la aspiradora robot se debe activar el conmutador de encendido.
Si se apaga el conmutador de encendido, todas las configuraciones se restablecen salvo la hora actual y la programación seminal.
1. Levante el aparato y encienda el interruptor de encendido procurando no pulsar ningún(other botón.
- Si los iconos no se encienden, quiere decide que la bateria está descargada. En tal caso, conecte la aspiradora robot a la estación deargaupon deactivar el commutador de encendido.
- Puede que la hora configurada seadistincta a laactual. De ser asi, configure la hora de forma que coincida con la actual.
- Si pulsarialquier de los botones con el interruptor de encendido conectado, es possible que no functionen awhile pulse el interruptor de encendido. Apague el interruptor de encendido y espere 2制动os antes volver a encender el aspirador.
Si se desactiva el conmutador de encendido, la aspiradora robot no se cargará también este conectada a la estación dearga.
- Instale el cargador en una superficie plana.
- No debe haber obstáculos a menos de 0,5 m a izquierda y derecha ni a 1 m hacía delante.
- Instale el cargador en un lugar donde la aspiradora robot pueda acceder fácilmente.
- Disponga el cable de alimentacion ordinadamente en la pared.
- Si el sueño es de madera, instale el cargador en la misma direccion que las vetas de la madera.
Mantenga el cable de alimentacion del cargador constanmente enchufado en la toma de corriente.
- Si el cargador no recibe alimentación, la aspiradora robot noURTAR noearrarto elcargador por lo que no se podrarcargar automatistically.
- Si la aspiradora robot está separada del cargador, la bateria se descargará automatistically.
Carga
Cuando se adquiere el producto, la bateria está totalmente descargada, por lo que la aspiradora se debe cargarmanualmente.
Active el conmutador de encendido de la parte inferior del producto.
-
Tras alinear las clavijas de cargo de la unidad principal con la clavija de cargo de la estacion de cargo, pulse la unidad principal hasta que oiga un sonido de recargando alimentacion en el cargador.
-
La lámpara decesta se ilumina en color verde.
-
Compruebe el estado de la carga de la aspiradora robot.
-
Cuando se inicia la energia, el indicator de niven de la bateria y " se muestran secuencialmente en la pantalla.
- Cuando se complete la energia, el indicator de nivel de la batería y "FULL" se muestran secuencialmente en la pantalla.
Cargando
Carga completeness
- Cuando el indicator del nivel de la batería parpadea durante la limpieza, la aspiradora robot se detiene y automatistically searga ella misma en el cargador.
Si la aspiradora robot empieza la ronda de limpieza enanother lugar que no sea la estacion de cargo y no consigueencontrarla,maintraslimpia,se detendra cercada del lugar enelque empezoa limpiar. - Cuando el nivel de la batería parpadea y se muestra "Lo" durante la limpieza, la aspiradora robot no se pueda controlar mediante el mando a distancia ni los botones de la unidad principal. En tal caso, lleve directamente la aspiradora robot hasta el cargador para que se cargue la batería. (Esto es cuando la batería se ha descargado completeness).
Carga completa
Cargando Se requirecarga
- Cuando se adquiere el producto, la carga completa de la bateria tarda alrededor de 180 instantos y la aspiradora funciona durante aproximamente 100 instantos.
- Cuando seonga la batería cuando está está sobrecalentada, el tiempo deonga se incrementa.
Medidas que hay que.tomar cuando la energia no es uniforme.
Si la aspiradora robot no se pueda cargar automatically:
- Desactive y active (restablezca) el conmutador de encendido de la parte inferior de la aspiradora robot.
- Vuelva a conectar la alimentacion del cargador (restablezca).
- Compruebe si hay sustancias extrañas en el conector del cargador y limpie el conector del cargador de la unidad principal y el cargador con un paño seco.
-
Compruebe si hay objetos cerca del cargador que hagan de reflectores potentes.
-
Si separa la aspiradora robot del cargador, se descarga de modo natural.
-
Cargue la aspiradora robot con el cargador, si es posible. (Cuando deba ausentarse de su domicilio durante largos periodos por un viaje deNegocios, vacaciones, etc, desactive el conmutador de encendido de la aspiradora robot y desenchufe el cargador antes de guardarlos).
Acerca de la batería
La aspiradora robot的功能a conuna bateria de iones de litio (Li-ion) respetuosa con el medio ambiente y una function de prevencion de sobrecarga garantiza una amplia duracion de la vida util.
La bateria tiene un periodo de garantía de 6 días desde la Fecha de compra.
- Cuando adaquera una bateria, Solicite al centro de atencion al cliente el symbolo (samsun) de pieza original y el numero del modelo.
- España es solo para aspiradoras robot de Samsung. está strictamente prohibido utiliserlas en other aparatos o con other propósitos.
- No trate de desmontar, reparar ni modificar la bateria.
- Cárguela en un lugar con buena ventilación.
- No exponga la bateria al fuego ni la caliente.
- No conecte ningún objeto metálico entre los polos (+) o (-) de la bateria.
Conservela en el interior (0^ 40^) - Antes de deshacerse de este producto, beschè las pilas y la bateria de un modo respetuoso con el medio ambiente.
- No deseche las pilas ni la bateria jusqu'à con la basura domestica.
-
Para deshacerse de las pilas agotadas o de la batería, siga las normas locales.
-
Si la bateria no funciona, no la desmonte. Póngase en contacto con el centro de atencion al cliente más cercano.
- Un tiempo de cargo prolongado y una duración más tarda indica que la bateria está cerca del fin de su vida útul. Póngase en contacto con un centro de atencion al cliente autorizzato para reemplazar la bateria
El usuario no puedaCambiar la bateria recargable incorpora de en este producto.
Para Obtener información sobre是如何 Cambiarla, deben ponserse en contacto con el proveedor.
Configuración de la hora
El reloj muestra la hora actual. Puede ajustar la hora actual siguiendo thesezos pasos.
Só le se pueda ajustar la hora actual con el mando a distancia.
| Mando a distancia | Secuencia de configuración | |
| MON AM Parpadea WED AM Parpadea | Clock | 1. Pulse el botón del reoj. - Aparecerá la hora actual. |
| Clock Disminui Start Stop Aumentar | 2. Pulse el botón del reoj. - Parpadeará el día de la semantics. Pulse el botón < o > para establecer el día de la semantics. | |
| WED AM Parpadea | Clock Disminui Start Stop Aumentar | 3. Pulse el botón del reoj. Pulse el botón < o > para establecer la hora. |
| WED AM Parpadea | Clock Disminui Start Stop Aumentar | 4. Pulse el botón del reoj. Pulse el botón < o > para establecer los Minutes. |
| WED AM Parpadea | Clock | 5. Pulse el botón del reoj. - El valor que ha establecido parpadeará y finaliza la configuración. |
| Anulación de la configuración | - Pulse el botón Start/Stop para cancelar el ajuste yEAR del modo de configuración de hora. | |
| Mando a distancia | - Si no hayersion alguna durante 1 minuto en el modo de configuración de la hora, la aspiradora saldrá del本身就是 automáticamente. | |
Montaje de la VIRTUAL GUARD
Se puede confinar la aspiradora robot en una zona determinada mediante el modo Valla (pared virtual).
Funcionamento de los botones
1. Funcionamento de la lámpara de modelos
- Modo Valla (pared virtual): la lámpara roja parpadea.
- Des.: la lámpara se apaga.
2. Configuración del modo
- Cada vez que se pulsa el botón de modo/alimentación, se selección como Valla (pared virtual) → apagar alimentación en esteorden.
- La distancia minima de la pared virtual es de 2,5 m y puede variar dependiendo de los alrededores y el estado de movimiento del robot.
Creación de una valla (pared virtual)
La VIRTUAL GUARD crea una barrera invisible que la aspiradora robot no pueda cruzar.
Por exemple, delante de macetas, muebles, la puerta principal, etc.
1. Selección el modo Valla (pared virtual) mediante el botón de modo/alimentación.
- La lámpara de modo parpadea en color rojo.
2. Instale la VIRTUAL GUARD delante del和地区 bajo el accesso se desee bloquear.
- Instale la VIRTUAL GUARD de manière que el sensor de detectación de distancia pueda formar una barrera invisible que la aspiradora robot no pueda cruzar.
Acerca del sensor de irDA.
- Es possible que la transmisión de la seals infrarroja experimente dificultades en Lugares expuestos a una iluminacion halogena o en exteriores.
- La aspiradora robot usa tres dispositivos infrarrojos y es possible que un dispositivo no funciona delante de otro dispositivo queonga una prioridad más alta.
- Cuando se controlla la aspiradora robot con el mando a distancia, esta可以选择 cruzar la valla
[Prioridad de la seals infrarroja]
Mando a distancia
Virtual guard
Cargador
virtual de la VIRTUAL GUARD o chocol contra un obstáculo, ya que la seals del mando a distancia tiene prioridad sobre la seals de la VIRTUAL GUARD.
- Cuando se utilizes la aspiradora robot en un local(PC)o en distancias cortas,puede que no funcione correctamente deben a interferencias en las senales infrarrojas.
- Instale la VIRTUAL GUARDApartada del cargador; ya que la carga automatica se pueda interruprir si la VIRTUAL GUARD está cerca del cargador.
- Si se utilizes al"Myismo tiempo variedas aspiradoras robot,gue que no trabajen correctamente por interferencias en las senales infrarrojas.
Inicio/Parada de la limpieza
Todas las functions de la aspiradora robot se pueda executar o detener.
Cada funciona de la aspiradora robotsolepuedecujatssistayoactivadoelconmutadordeencendido.
- Cuando la aspiradora robot está的功能, pulse el botón (M) para cancelar el funciona y selecciónar una función.
Apagado y encendido
Encendido
- Unidad principal Pulse el botón (NI).

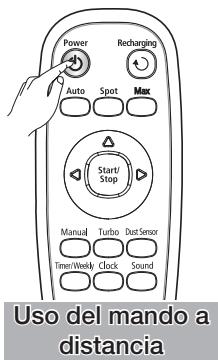

Apagado
- Mando a distancia: Pulse el botón [Power].
-
Unidad principal: mantenga pulsado el botón (D) durante 3seguidos.
-
Si no se pulsa ningún botón durante 1 minuto afterwards de encender la aspiradora, la alimentación se apaga automatistically a fin de impeder que la bateria se descargue. Para volver a encenderla, mantenga pulsado un momento el botón (Start/Stop) (Inicio/Parada) del cuero principal.
Inicio o parada de la limpieza
Inicio
- Mando a distancia: Pulse los botones Automático, Concentrado, Maximo, Manual.
- Unidad principal: selección los发展模式 de limpieza Automática/ Concentrado/Maximo mediante el botón (M) y, a continuación, pulse el botón (D).
- Una vez iniziada la limpieza, la aspiradora robot comienza a moverse.
- Si se pulsa el botón (DI) sin selecciónar ningún modo de limpieza se inicia el modo de limpieza automatística.
Uso de los botones de la unidad principal
Parada
- Para detener la limpieza, pulse el botón (DI) del mando a distancia o de la unidad principal.
- Cuando se detiene la limpieza, la aspiradora robotdea de moverse.
Recarga
Mediente el botón de recarga puede hacer que la aspiradora robot vaya hasta el cargador para cargar la bateria.
Cuando la aspiradora robot esté的功能ando, pulse el botón (D) para cancelar el funciona y pulse el botón de recarga.
- Pulse el botón de recarga.
- ("Se activa el icono ( ) de launidad principal y la aspiradora robot regresa hasta la estación de carga.
- Para detener la aspiradora robot cuando se dirige al cargador, pulse el botón (M).
- Para probar la función de cargo automatica, pulse el botón de recarga cuando la aspiradora robot está a menos de 1,5 m de distancia del cargador.
Uso del mando a distancia
Solucn de problemas cuando la aspiradora robot no se dirige hacia el cargador.
- Compruebe la instalacion del cargador
- Puede que el cargador se oculta en unaubicaciondesdonde no pueede guiar la aspiradora robotHCIa el cargador.
- Puede que el cargador está a más de 5 m de distancia de la aspiradora robot.
: Quizás sea Needed un periodo de tiempo mayor para que la aspiradora robot llegue al cargador.
Cargue la aspiradora robot manualmente en los siguientes casos.
- Si el cargador está situado en un rincón.
- Si la bateria está totalmente descargada.
- Si la aspiradora robot se ha;quedado atrapada por un obstáculo, por典型案例, un mueble.
- Si la aspiradora robot no pueda cruzar el umbral de una puerta paraninger al lugardonde seencuentraelcargador.
Uso de los botones de la unidad principal
La aspiradora robot se mueve por si misma y limpia automatistically la casa hasta completar la limpieza.
Si se pulsa el botón Start/Stop en launidad principal o en el mando a distancia sin selecciónar un modo de limpieza, empezará una ronda automatística.
Si se empieza la limpieza cuando la aspiradora robot está connectada a la estación de energia, el tiempo de regreso al cargador se reduce ya que la aspiradora robot recuerda la posición original del cargador durante sus desplazimientos.
Si la aspiradora robot empieza la ronda de limpieza en otro lugar que no sea la estación de energia y no consigue encontrarla cuando limpia, se detendra cerca del lugar en el que empezo a limpiar.
Si durante la limpieza el nivel de la bateria bajo demasiado, la aspiradora robot regresa automatamente a la estación de energia y reanuda la limpieza una vez cargada la bateria. (Número de trabajo de limpieza reanudados: una vez).
| Botón de launidad principal | Botón del mando a distancia | Secuencia de configuración |
| 1 vez | Auto | 1. Establisher el modo. |
| Start/Stop | 2. Cancelar el modo. |
Acerca de la funciona de reanudar la limpieza
- Si la aspiradora robot considera que ya se ha completado la limpieza, no se ejectca la reanudacion de la limpieza.
- Si se mueve la aspiradora robot durante la energia o se pulsa un botón, la aspiradora robot considera que ya se ha completado la limpieza (y la limpieza no se reanuda).
- Noquia la aspiradora robot ni pulse ningún botón durante la limpieza. De lo contrario, la aspiradora robot considerará que deben completar la limpieza y volverá a iniciajarla desde el principio.
- Cuando se pulsa el botón Turbo (Turbo), en la pantalla se muestra y desaparece alternativamente el icono Turbo. Cuando se muestra Turbo, se pueda limpar el suejo en el modo Turbo.
- Cuando se pulsa el botón Sensor de polvo, en la pantalla se muestra y desaparece alternatively el icono correspondiente. Cuando se muestra el icono Sensor de polvo, se pueda limpar el sueño en este modo.
Modo Normal
Modo Turbo
Modo Sensor de polvo
Limpieza completada
Se puede limpar fácilmente una zona españica con gran calidad de migas de pan, polvo, etc.
Cologne la aspiradora robot en la zona que deseee limpiar y execute la func tion de limpieza concentrada.
| Botón de launidad principal | Botón del mando a distancia | Secuencia de configuración |
| 2 veces | Spot | 1. Establisher el modo. |
| Start/Stop | 2. Cancelar el modo. |
- En el modo de limpieza concentrada, la aspiradora robot limpia una zona de 1,5 m de长大 y 1,5 m de ancho.
- Una vez completada la limpieza, en la pantalla de la aspiradora se做不到. Final, Parada y En esperas.
NOTA
Cuando la aspiradora robot está connectada a la estación de carga, no se admite la limpieza concentrada.
- Cuando se pulsa el botón Turbo (Turbo), en la pantalla se muestra y desaparece alternativamente el icono Turbo. Cuando se muestra Turbo, se pueda limpar el sueño en el modo Turbo.
- Cuando se pulsa el botón Sensor de polvo, en la pantalla se muestra y desaparece alternatively el icono correspondiente. Cuando se muestra el icono Sensor de polvo, se pueda limpar el sueño en este modo.
Modo Normal
Modo Turbo
Modo Sensor de polvo
Limpieza completada
La aspiradora robot se mueve automatistically y limpia cuando la bateria tiene energia y el nivel de esta parpadeasoleo en un nivel.
Si se empieza la limpieza cuando la aspiradora robot está conectada a la estación de cargo, el tiempo de regreso al cargador se reduce ya que la aspiradora robot recuerda la posición original del cargador durante sus desplazimientos.
Si la aspiradora robot empieza la ronda de limpieza en除外 lugar que no sea la estacion de cargo y no consigue encontrarla cuando limpia, se detendra cerca del lugar en el que empezo a limpiar.
Si durante la limpieza el nivel de la bateria bajo demasiado, la aspiradora robot regresa automatistically a la estación de energia y reanuda la limpieza una vez cargada la batería. (Número de problemas de limpieza reanudados: una vez).
| Botón de launalidadprincipal | Botón del mando adistancia | Secuencia configurações |
| 3 vezescuerces2 vezes en modo de entrega. | Max | 1. Establisher el modo. |
| 2. Cancelar el modo. |
Acerca de la funciona de reanudar la limpieza
- Si la aspiradora robot considera que ya se ha completado la limpieza, no se ejectca la reanudacion de la limpieza.
- Si se mueve la aspiradora robot durante la energia o se pulsa un botón, la aspiradora robot considera que ya se ha completado la limpieza (y la limpieza no se reanuda).
- Noquia la aspiradora robot ni pulse ningún botón durante la limpieza. De lo contrario, la aspiradora robot considerará que deben completar la limpieza y volverá a iniciajarla desde el principio.
- Cuando se pulsa el botón Turbo (Turbo), en la pantalla se muestra y desaparece alternatively el icono Turbo. Cuando se muestra Turbo, se pueda limpar el suejo en el modo Turbo.
- Cuando se pulsa el botón Sensor de polvo, en la pantalla se muestra y desaparece alternatively el icono correspondiente. Cuando se muestra el icono Sensor de polvo, se pueda limpar el sueño en este modo.
Modo Normal
Modo Turbo
Modo Sensor de polvo
Con el mando a distancia se pueda mover la aspiradora robot para limpar directamente una zona concreta.
- Coloque la aspiradora robot en la zona que desea limpiar y execute la funciona de limpieza manual.
Só le suepde limparmanualmente conel mando distancia.
| Botón del mando a distancia | Secuencia de configuración |
| Manual | 1. Establisher el modo. |
| Start/Stop | 2. Cancelar el modo. |
- Cuando la aspiradora robot está conectada a la的最佳 dearga, no se admite la limpieza manual.
- Si no haycisionalguna durante 1 minuto parachangiar al mode deespera.
- Cuando se pulsa el botón Turbo (Turbo), en la pantalla se muestra y desaparece alternativamente el icono Turbo. Cuando se muestra Turbo, se pueda limpar el sueño en el modo Turbo.
- Cuando se pulsa el botón Sensor de polvo, en la pantalla se muestra y desaparece alternatively el icono correspondiente. Cuando se muestra el icono Sensor de polvo, se pueda limpar el sueño en este modo.
Botones de direccion (Adelante, izquierda, derecha) La funciona hacía antes no se admite.
Gracias a este modo, se pueda programar la aspiradora robot para que inicia la limpieza a una hora determinada.
- La limpieza programada sólo se efectúa cuando la aspiradora robot está connectada a la estación de energia.
| Mando a distancia | Secuencia de configuración | |
| Parpadea Auto Parpadea | Timer/Weekly Disminuir Start/ Stop Aumental | 1. Pulse el botón Temporizador/ Semanal. - Aparece la configuración actual y ↓ parpadea. Pulse el botón < o > para establecer la hora. * Mode de limpieza - Si no hay una programación anterior, el modo de limpieza se estabilece en Automático. Si la hubiera, el modo de limpieza mantiene el modo configurado. |
| Parpadea Auto Parpadea | Timer/Weekly Disminuir Start/ Stop Aumental | 2. Pulse el botón Temporizador/ Semanal. - El tiempo AUGmente o se reduce en 5 minutes. Pulse el botón < o > para establecer los horas. |
| Parpadea Auto Parpadea | Timer/Weekly Disminuir Start/ Stop Aumental | 3. Pulse el botón Temporizador/ Semanal. Pulse el botón < o > para establecer el modo de limpieza. - Puede elegir entre Limpieza concentrada o automática. |
| Parpadea Auto Parpadea | Timer/Weekly | 4. Pulse el botón Temporizador/ Semanal. - El valor que ha establecido parpáheará y finaliza la configuración. - Cuando se completela la configuración, la pantalla lostrará la hora configurada y ↓. |
| Anulación de la configuración | - Si se pulsa el botón Start/Stop durante la carga de la aspiradora o cuando ajusta la hora, se cancela la configuración. - Recuerde que la configuración se Cancela si se desconnecta la aspiradora de la estación de carga. | |
| Tiempo agotado | - Si no hayersion alguna durante 1 minuto en el modo de configuración de la hora, la aspiradora saldrá del本身就是 automátamente. | |
Gracias a este modo, se pueda programar la aspiradora robot para que inicia la limpieza a una hora determinada del día(PC)specificado.
- La limpieza programada sólo se efectúa cuando la aspiradora robot está connectada a la estación de energia.
| Mando a distancia | Secuencia de configuración | |
| THU SAT | Estado de esperas - En modo de espera, aparecerán los días de lapellana programados. | |
| Cuando no hay programación MON Parpadea Cuando hay programación MON AM PARpadea FRI | Timer/Weekly Disminuir Start/ Stop | 1. Mantenga pulsado el botón Temporizador/Semanal durante al menos 3segundos. Pulse el botón < o> para instablecer el día de lapellana. - Si no hay una programaciónanterior, aparece el día actualde lapellana. - Si no hay ninguna horaprogramada, aparece ----. |
| Parpadea AM FRI Parpadea AUTO | Timer/Weekly Disminuir Start/ Stop | 2. Pulse el botón Temporizador/Semanal. Pulse el botón < o> para instablecer la hora. * Si hay algoñanaprogramada, está se mostráreyenpellalla. * Tipo de limpieza - Si no hay una programaciónanterior, el modo de limpieza se establiece en Automático.Si la hubiera, el modo delimpieza mantiene el moduloconfigurado. |
| Parpadea AM FRI Parpadea AUTO | Timer/Weekly Disminuir Start/ Stop | 3. Pulse el botón Temporizador/Semanal. - El tiempoamente o sereduce en 5 minutos. Pulse elbotón < o> para instablecerlos horas. |
| Parpadea FRI PM Parpadea | Timer/Weekly Disminuir Start/ Stop | 4. Pulse el botón Temporizador/ Semanal. Pulse el botón < o > para establecer el modo de limpieza. - Puede elegir entre Limpieza repetida o automática. |
| Parpadea FRI PM Parpadea | Timer/Weekly | 5. Pulse el botón Temporizador/ Semanal. - El valor que ha establecido parpádeará y finaliza la configuración. * Al finalizar la configuración, el día de la semana que ha establecido parpádeará. Entonces puede pasado alayo (2) yañadir otherwise de la semana. |
| Anulación de la configuración | - Si se pulsa el botón Start/Stop durante la programación seminal, se cancela la configuración del díaactualmente establecido. Si vuelve a pulsar el botón, la aspiradora abandona el modo de configuración. | |
| Tiempo agotado | - Si no hay accesión alguna durante 1 minuto en el modo de configuración de la hora, la aspiradora saldrá del本身就是m automaticamente. | |
Uso de la funciona adiconiales
Las functions adiconiales permiten utilizing la aspiradora robot de unaforma más fácil y coma moda.
Sólo se puedaJKLM.
Modo Turbo
Cuando se pulsa el botón Turbo (Turbo), en la pantalla se muestra y desaparece alternatively el icono Turbo.
Turbo activado (modo Turbo): el cepillo motorizzato gira a su maxima velocidad.
Turbo desactivado (modo Normal): el cepillo motorizzato gira a su velocidad normal.
Modo Sensor de polvo
Cuando se pulsa el botón Sensor de polvo, en la pantalla se muestra y desaparece alternatively el icono correspondiente.
Modo Sensor de polvo activado: en el modo de limpieza automática, si la aspiradora robot detecta que haentrado polvo en cierta zona, la aspiradora gira y cambia de direccion para limpiarla y, acaba estaarea, reanuda su recorrodo anterior. En losodos delimpieza concentrada,maxima ymanual,si la aspiradora robot detecta que haentrado polvo en cierta zona, el impulso siguefunctionando durante variedos segundos.
Modo Sensor de polvo desactivado: la aspiradora robot no detecta la entrada de polvo ycede con el modo de limpieza seleccionado.
Selección de un efecto de sonido
Pulse el botón de sonido para elegir un efecto de sonido.
Cada vez que pulse este botón, Efectos de sonido → Silencio se seleccióna en esteorden.
- Effectos de sonido: reproduce efectos de sonido.
- Silencio: no reproduce ningún efecto de sonido ni;ninguna notifiedación.
mantimiento de las herramrientas y del filtro
LIMPIEZA DE LA ASPIRADORA ROBOT
Debe recordar los métodos de mantenimiento y limpieza
■ Si el conmutador de encendido está dornado, pángase en contacto con el agente de service para evacitar accidentes.
■ No utilise dispositivos mecánicos o de otro tipo que no haya instalado el fabricante ya que podría acelerar la deformación de la aspiradora robot.
Desactive siempre el conmutador de encendido de la parte inferior de la unidad principal antes de limpiear la aspiradora robot. La aspiradora robot se podraponer en marcha repentinamente y Causear lesiones personales.
Limpieza de la ventana del sensor y la CAMERA
Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot.
■ No rocie agua, disolvente, benceno, etc, directamente sobre la unidad principal de la aspiradora robot.
Limpie ligeramente la ventana del sensor o de la-camera con un paño suave.
Ventana del sensor frontal y de la CAMERA
Ventana del sensor de desnivel
Ventana del sensor posterior
Limpieza del contentedor del polvo y del filtro
En primer lugar, vacie el contentedor del polvo antes de limpiarlo.
-
Cuando extraiga el contentedor del polvo,onga cuidado de no detrarramelpolvodelcontentedor.
Vacia el contentedor del polvo en los casos individentes. -
Cuando se haya acumulado polvo dentro del contentedor.
- Cuando se reduzca la potencia de aspiracion repentinamente.
-
Cuando se incremente el ruido repentinamente.
-
Pulse el botón (PUSH) de extracción del conteditor del polvo y tire de este para extraerlo.
- Extraiga el contentedor del polvo tirando en la direccion de la flecha como se muestra en la ilustracion.
- Extraiga el filtro y la rejilla filtradora del contentedor del polvo.
- Sacuda el polvo del filtro, de la rejilla filtradora y del contentedor del polvo.
- Puede lavarlo con agua.
Después de lavarlo con agua:
- Contenor del polvo: Seque bien toda el agua.
- Filtro, rejilla filtradora: Séquelos bien y vuela a montarlos.
- Vuelva a montar el filtro y la rejilla filtradora en el contentedor del polvo.
Monte la rejilla filtradora con la rejilla hacía abajo. No se pueda instalar en una direccion incorrecta.
Si se monta el contentedor del polvo sin el filtro, se produce el número de error C08. Asegúrese de que monta el filtro.
- Cierre la tapa del contentedor del filtro e instalelo en la unidad principal.
Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot.
- Ya que el polvo del contentedor se pueda desparramar, antes de limpar el cepillo motorizzatoDebe extraer el contentedor del polvo.
- Después de comprobar si hay sustancias extras, pulse el gancho que sujeta el cepillo motorizzato para retirarlo.
- Levante el cepillo motorizzato de la unidad principal.
- Quiterialquier sustanciaextra,como cabellos largos o hilos enrollados en el cepillo motorizzatoutilizing un cepillo de limpieza o una aspiradora.
- Una vez completada la limpieza, fije en primer lugar elazo del cepillo de potencia donde se encontrar el conmutador de encendido y, a continuacion, elOTHERdo la misma forma.
- Inserte el lateral en las dos muescas y deslícelo presionando suavamente hasta que oiga un cig.
- Para impeder que la aspiradora robot se atasque, no aspire mondadores ni bastocillos de algodón.
- Cuando resulta dificil eliminar sustancias extrañas, pángase en contacto con un centro de atencion al cliente.
- Dado que la aspiradora aspira el polvo del sueño, se pueda enrollar en el cepillo algunos hilos o cablos largos. Compruebe y limpie el cepillo motorizzato con regularidad.
Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot.
- Compruebe si el cepillo giratorio lateral para la limpieza de bordes está doblado o si hay sustancias extrañas en el cepillo.
- Póngase unoos guantes de goma,envuelva el cepillo giratorio lateral en un trapo con agua caliente durante 10segundos y limpielo sobre el trapo.
- Gire el cepillo giratorio lateral y repita el proceso del paso 2.
- Si hay cabellos o hilos atrapados entre la unidad principal y el cepillo giratorio lateral, extraiga el tornillo del cepillo giratorio lateral con un destornillador (+) y saque el cepillo. Para volver a montar el cepillo, haga coincidir las marcas “L” del cepillo giratorio lateral y de la unidad principal y vuelva a montarlo. (La letra “R” está grabada en el ladodeocho del cepillo giratorio).
Ya que el cepillo giratorio lateral recoge fácilmente cabellos y除外 sustancias extras, debe limpiarlo con fecuencia.
Una acumulación excessiva de sustancias extrañas puede darar el cepillo giratorio lateral.
Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpar la aspiradora robot.
Si la aspiradora robot de repente comienza a moverse en zigzag, es possible que haya sustancias extrasas bloqueando la rueda motriz.
- Para limpiar la rueda motriz, colocque un paño suave en el sueyo y de la vuelta a launidad principal con cuidado.
- Compruebe si hay sustancias extrañas y, si es NEEDario, quítelas con un palito ounas pinzas que no estén aflidas.
LISTA DE COMPROBACION ANTIES DE LLAMAR AL CENTRO DE ATENCION AL CLIENTE
| Síntoma | Lista de comprobación | Medidas que.tomar |
| La aspiradora robot no funciona en absoluto antes de la limpieza. | ¿Ha montado el contentedor del polvo? | Instale el contentedor del polvo. |
| ¿Haactivado el conmutador de encendido? | Active el conmutador de encendido. | |
| ¿Estáactivado el modo de limpieza AUTO en la pantalla? | Pulse el botón (Para apagarlo, mantenga pulsado el botón durante 3segundos o más). | |
| ¿Elindicador de niven del batería parpadea sólo en un niven y se muestra "Lo" en la pantalla? | Levante la aspiradora robot y conectelamanualmente a la estación de carga para cargarla. | |
| La aspiradora robot no funciona arasi las pilas del mando a distancia está agotadas. | Cambie las pilas del mando a distancia.( Tipo AAA). | |
| La aspiradora robot se detiene durante la limpieza. | ¿Elindicador de niven de la batería parpadea sólo en un niven y se muestra "Lo" en la pantalla? | Levante la aspiradora robot y conectelamanualmente a la estación de carga para cargarla. |
| ¿Se ha enredado la aspiradora robot con alcán cable del sueño? | Desactive el conmutador de encendido y desenrede los cables. | |
| ¿Se ha;quedado atascada la aspiradora robot por alcán desnivel del sueño?- Se ha levántado la rueda de tracción. | Desactive el conmutador de encendido y desplace la aspiradora para que siga limpiando. | |
| ¿Se ha enrollado alcán trapo en la rueda de tracción? | Desactive el conmutador de encendido y quite el trapo. | |
| ¿Se ha detenido la aspiradora robot en el umbral? | Desactive el conmutador de encendido y desplace la aspiradora para que siga limpiando. | |
| Durante la limpieza se ha reducido la potencia de succion. | Compruebe si el contentedor del polvo está lleno. | Detenga la aspiradora robot y vacie el contentedor del polvo. |
| Compruebe si la entrada de aspiración está obstruida por sustancias extrañas. | Desactive el conmutador de encendido y quite las sustancias extrañas de la entrada de aspiración. | |
| Compruebe si el filtró está obstruido. | Limpie el filtró a concienda. | |
| Síntoma | Lista de comprobación | Medidas queidar |
| La aspiradora robot no enquiryra el cargador. | Compruebe si el enchufe del cargador está correctamente connectado en la toma de corriente. | |
| Si hayrialquier obstáculo a una distancia frontal de 1 m, o a 0,5 m ackecha e izquierda del cargador, deben retiring这些东西 obstáculos. | ||
| Si hay sustancias extrañas en la clavija de carga, limpiela con un paño seco. | ||
| Se ha instalado la VIRTUAL G uARD cerca del cargador? | Mueva la VIRTUAL G uARD a otro lugar para que la aspiradora robot se pueda cargar automatistically. | |
| La aspiradora robot cruza a trovés de la VIRTUAL G uARD. | Están agotadas las pilas de la VIRTUAL G uARD? | Sustituya las pilas. (2 pilas alcalinas tipo D (LR20)) |
| Está apagada la lámpara de modo? | Compruebe si la VIRTUAL G uARD está apagada y, a continuación, establezca la VIRTUAL G uARD en el mode deseado. | |
| El tiempo de uso de las pilas de la VIRTUAL G uARD esblemado alto. | Utiliza pilas de celda seca de manganeso? | Cambie las pilas por otheras新品as alcalinas. (2 pilas alcalinas tipo D (LR20)) |
| La aspiradora robot de repente comienza a limpar en diagonal. | La aspiradora robot de repente puede limpar en diagonal en los casos tíquentes.La aspiradora robot se ha cargado en una posición en ángulo en la estación de carga.C时候 la aspiradora robot, desde昔s de limpar cierta zona, se desplaza a另一边 por un atajo.C时候 el ángulo de contacto con un obstáculo no es perpendicular (90).Cuando el suelo es de madera o de baldosas. | La direccion de limpieza depende de laubicación inicial. Al limpir lasdietres areas mediate un mapa, al final cubre toda la superficie. (Funcionamente normal)Instalel carrgador en la misadirección que las vetas de la madera y empiece la limpieza conla aspiradora robot connectada a laestación de cargo. |
| CÓDIGO DE ERROR | CAUSA | SOLUCION |
| 000 | ·La aspiradora robot queda atrapada, retenida o se atascada durante su desplazimiento. | ·Desactive el conmutador de encendido de la parte inferior y desplace la aspiradora robot a otro lugar. |
| 001 | ·El cepillo motorizado ha atrapado alguna sustancia extraña (cordeles, papeles, juguetes, etc.). | ·Desactive el conmutador de encendido de la parte inferior y retire las sustancias extrañas del cepillo motorizado. |
| 002 | ·La rueda de tracción izquierda ha atrapado alguna sustancia extraña (cordeles, papeles, juguetes, etc.). | ·Desactive el conmutador de encendido de la parte inferior y retire las sustancias extrañas de la rueda de tracción izquierda. |
| 003 | ·La rueda de tracción derecha ha atrapado alguna sustancia extraña (cordeles, papeles, juguetes, etc.). | ·Desactive el conmutador de encendido de la parte inferior y retire las sustancias extrañas de la rueda de tracción derecha. |
| 005 | ·Compruebe el sensor del paragolpes. | ·Desactive el conmutador de encendido de la parte inferior, retire cualquier obstáculo delante de la aspiradora robot o desplácela a otro lugar. |
| 006 | ·En la ventsa del sensor de obstáculos hay alguna sustancia extraña (polvo, manchas, etc.). | ·Desactive el conmutador de encendido de la parte inferior y limpie la ventsa del sensor frontal y posterior con un paño suave. |
| 007 | ·En la ventsa del sensor de desnivel hay alguna sustancia extraña (polvo, manchas, etc.). | ·Desactive el conmutador de encendido de la parte inferior y limpie la ventsa del sensor de desnivel con un paño suave. |
| 008 | ·No se ha instalado el conteditor del polvo. | ·Instale el conteditor del polvo; deben oir un clic. |
| 009 | ·El cepillo giratorio lateral de limpieza de bordes ha atrapado alguna sustancia extraña (cordeles, papeles,juguetes,etc.). | ·Desactive el conmutador de encendido de la parte inferior y retire las sustancias extrañas del cepillo giratorio lateral de limpieza de bordes. |
- Si se pulsa el botón Inicio/Parada o se apaga el conmutador de encendido, se borra el número de error.
Cuerpo principal
Estación de energia
| Clasificación | Elemento | SERIE SR8950* |
| Especillas mecánicas | Diámetro | 350 mm |
| Altura | 80 mm | |
| Peso | 3,2 kg | |
| Especillas electricas | Voltaje | AC 220-240V~, 50-60 Hz |
| Consumo de energia del cargador | 40 W | |
| Consumo de energia de la unidad principal | 40 W | |
| Especillas de la batería | 14,4 V / 31,68Wh | |
| Especillas de limpieza | Tipo dearga | Carga automática y manual |
| Modode limpieza | Automática, concentrada, Tmaxima, manual, programada, semanal | |
| Tiempo deoga | Alrededor de 180 instantos | |
| Tiempo de limpieza (en un sueño duro) | Alrededor de 100 instantos | |
| Método de limpieza | Reconocimiento de la forma del techo | |
| Tipo de botón de la unidad principal | Tipocontacto | |
El aspirador cuenta con la aprobacion de las siguientes normativas.
Directiva de equipos electromagnéticos: 2004/108/EEC
Directiva de seguridad de bajo voltaje: 2006/95/EC
Obrigado por ter adquirido um produit Samsung.
CARREGADOR DE BATERIA
27 Iniciar/parar a limpeza
28 Recarga
29 Limpeza automatica
30 Limpeza pontual
31 Limpeza maxima
32 Limpeza manual
33 Reserva de temporizador
34 Reserva semanal
DISPOSITIVO DE SEGURANCA
7. Visor do modo de limpeza
- Prima para inicia/parar a limpeza.
10.Recarga
Iniciar/parar a limpeza
Pode iniciau paralod robot aspirador.
Sobre a funcao Retomar a limpeza
Modo de Sensor de Poeira
Limpeza conclusida
Modo de Sensor de Poeira
Limpeza conclusida
Sobre a funcao Retomar a limpeza
Modo de Sensor de Poeira
- O ciclo de limpeza programadasolesaréexecutadoseaspirador estiveracopladoà址atacióndecarregamento.
