MANUAL DE USUARIO 6S49 F S929C Compact - 6S49 F S929C Compact VALBERG

El certificado de garantía de este producto tiene una duración de 2 años a partir de la fecha de compra* que se limita a los defectos de fabricación y averías del material. Se excluyen de la garantía deficiencias o daños originados por una mala instalación, errores en la manipulación o por un uso inadecuado. *previa presentación del comprobante de compra.

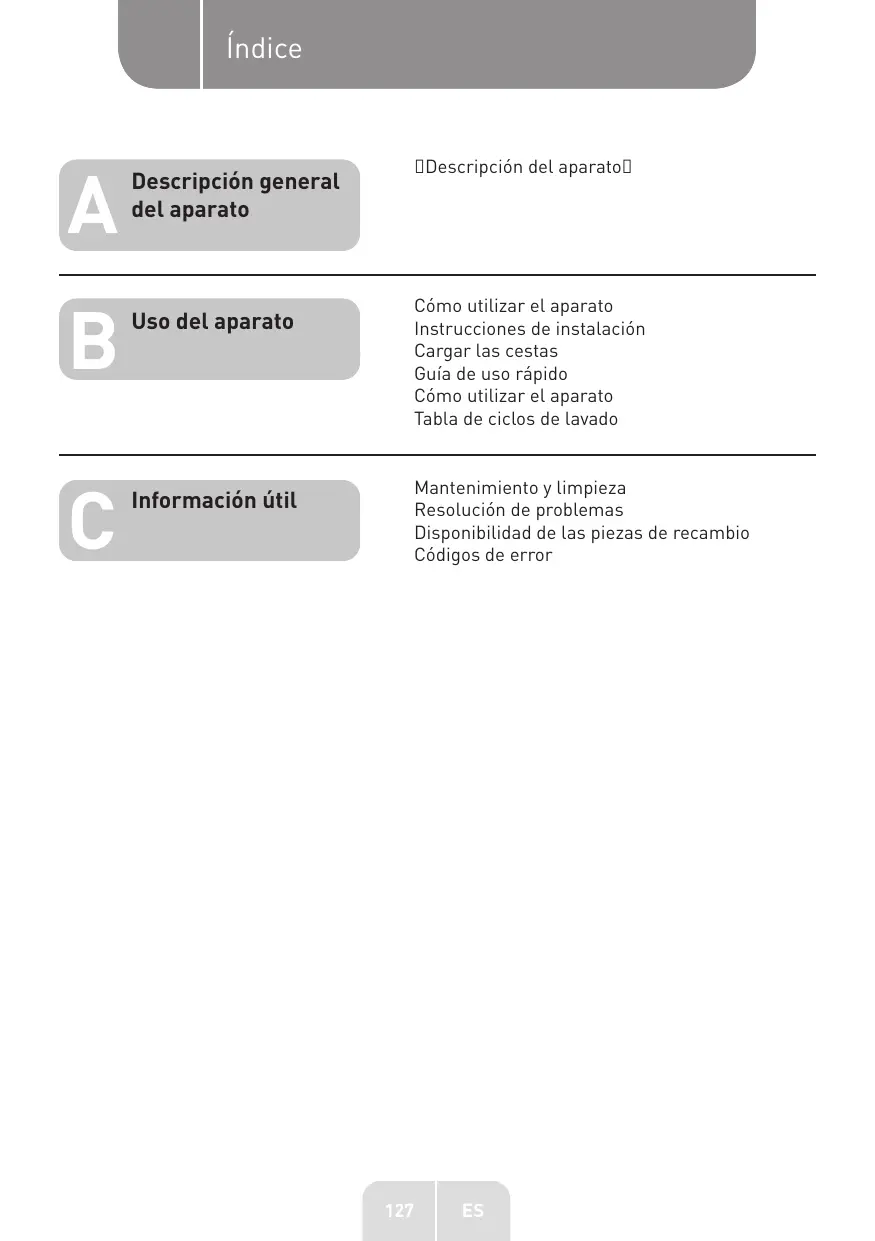

INSTRUCCIONES DE USO

A A Descripción del aparato

Descripción del aparato

Descripción general del aparato

Cómo utilizar el aparato

Instrucciones de instalación Cargar las cestas Guía de uso rápido Cómo utilizar el aparato Tabla de ciclos de lavado Mantenimiento y limpieza Resolución de problemas Disponibilidad de las piezas de recambio Códigos de error

FR ES A Descripción del aparato

Descripción del producto

IMPORTANTE Para obtener el mejor rendimiento de su lavavajillas, lea todas las instrucciones de funcionamiento antes de usarlo por primera vez.

A Rejilla para tazas

Cesta para los cubiertos

NOTA Las imágenes son solo como referencia, los diferentes modelos pueden no corresponder a las imágenes.

ES B Utilización del aparato

Cómo utilizar su aparato

• Antes de utilizar el lavavajillas:

1. Configure el descalcificador de agua

2. Añada sal al compartimento descalcificador 3. Cargue las cestas 4. Rellene el dispensador de detergente

NOTA Consulte la sección «Descalcificador de agua» si necesita configurar el descalcificador de agua.

Añadir sal al compartimento descalcificador • Si su modelo no tiene ningún descalcificador de agua, puede omitir esta sección. • Utilice siempre sal destinada al lavavajillas. • El recipiente de sal se encuentra debajo de la cesta inferior y debe llenarse como se explica a continuación:

¡Utilice solo sal creada específicamente para lavavajillas! Cualquier otro tipo de sal que no esté específicamente creada para su uso en lavavajillas, especialmente la sal de mesa, dañará el descalcificador de agua. En caso de daños causados por el uso de sal inadecuada, el fabricante no ofrece ninguna garantía ni se hace responsable de los daños causados.

ES B Utilización del aparato

ADVERTENCIA Rellene el compartimento de sal antes de ejecutar un ciclo.

Esto evitará que los granos de sal o el agua salada, que puedan haberse derramado, permanezcan en la parte inferior del aparato durante un cierto de tiempo y pueda oxidarla.

• Siga los siguientes pasos para añadir sal para lavavajillas:

1. Retire la cesta inferior y desenrosque la tapa del depósito.

2. Coloque el extremo del embudo (si se incluye) en el orificio y vierta aproximadamente 1 kg de sal para lavavajillas. 3. Llene el depósito de sal hasta su límite máximo con agua. Es normal que salga una pequeña cantidad de agua del depósito de sal. 4. Después de llenar el depósito de sal, vuelva a enroscar bien la tapa. 5. La luz de advertencia de sal se apagará después de que el depósito de sal se haya rellenado de sal. 6. Inmediatamente después de llenar la sal en el depósito de sal, se debe iniciar un programa de lavado (le sugerimos utilizar un programa corto). De lo contrario, el agua salada podría dañar el sistema de filtrado, la bomba u otras partes importantes del aparato. Esto no está cubierto por la garantía.

ES B Utilización del aparato

• El depósito de sal solo debe rellenarse cuando se enciende el indicador de sal en el panel de control. Dependiendo de lo bien que se disuelva la sal, es posible que la luz de advertencia de sal siga encendida aunque el depósito de sal esté lleno. Si no hay ningún indicador de advertencia de sal en el panel de control (para algunos modelos), puede estimar cuándo llenar el descalcificador con sal en función de los ciclos que ha ejecutado el lavavajillas. • Si se ha derramado sal, ejecute un programa de enjuague o un programa rápido para eliminarla.

ES B Utilización del aparato

Instrucciones de instalación

ADVERTENCIA Peligro de descarga eléctrica

Desconecte la energía eléctrica antes de instalar el lavavajillas. Si no lo hace, podría provocar la muerte o una descarga eléctrica. ADVERTENCIA La instalación de las tuberías y de los equipos eléctricos debe ser realizada por profesionales. Conexión de energía

ADVERTENCIA Para garantizar la seguridad personal:

• No utilice un cable alargador ni un enchufe adaptador con este aparato. • No corte ni retire bajo ninguna circunstancia la conexión a tierra del cable de alimentación. Requisitos eléctricos Consulte la etiqueta de características para conocer el voltaje nominal y conecte el lavavajillas a la fuente de alimentación adecuada. Use el fusible requerido 10A / 13A / 16A, el fusible de acción retardada o el disyuntor recomendado y asegúrese de que dispone de un circuito separado que sirva solo para este aparato. Conexión eléctrica Asegúrese de que el voltaje y la frecuencia de la energía corresponden con los de la placa de características. Introduzca el enchufe únicamente en una toma de corriente que esté correctamente conectada a tierra. Si la toma de corriente a la que debe conectarse el aparato no es adecuada para el enchufe, reemplace la toma, en lugar de utilizar adaptadores o similares, ya que podrían provocar sobrecalentamiento y quemaduras.

ES B Utilización del aparato

ADVERTENCIA Asegúrese de que exista una conexión a tierra adecuada antes de su uso.

Suministro y evacuación de agua Conexión de agua fría • Conecte el tubo de suministro de agua fría a un conector roscado de 3/4'' (19,05 mm) y asegúrese de que esté bien ajustado en su lugar. • Si las tuberías de agua son nuevas o no se han utilizado durante un período de tiempo prolongado, deje correr el agua para asegurarse de que el agua está limpia. • Esta precaución es necesaria para evitar el riesgo de que la entrada de agua se bloquee y dañe el aparato.

tubo de suministro normal

tubo de suministro de seguridad

El tubo de suministro de seguridad • El tubo de suministro de seguridad consta de paredes dobles. El sistema garantiza su intervención bloqueando el flujo de agua en caso de rotura del tubo de suministro y cuando el espacio de aire entre el tubo de suministro y el tubo exterior corrugada está lleno de agua.

ES B Utilización del aparato

ADVERTENCIA Un tubo conectado al grifo puede explotar si se instala en la misma línea de agua que el lavavajillas. Si su fregadero tiene uno, se recomienda desconectar el tubo y tapar el orificio.

Cómo conectar el tubo de seguridad 1. Extraiga el tubo de suministro de seguridad del compartimiento de almacenamiento ubicado en la parte trasera del lavavajillas. 2. Apriete los tornillos del tubo de suministro de seguridad en el grifo roscado de 3/4'' (19,05 mm) 3. Abra el grifo de agua completamente antes de encender el lavavajillas. Cómo desconectar el tubo de suministro de seguridad 1. Cierre el grifo de agua. 2. Desenrosque el tubo de suministro de seguridad del grifo. Conexión de los tubos de evacuación Introduzca el tubo de evacuación en un tubo de evacuación con un diámetro mínimo de 4 cm, o déjelo correr hacia el fregadero, asegurándose de no doblarlo ni aplastarlo. La altura del tubo de evacuación debe ser inferior a 600 mm. El extremo libre del tubo no debe sumergirse en agua para evitar el reflujo.

ADVERTENCIA Fije el tubo de evacuación de forma segura en la posición

A o en la posición B

ES B Utilización del aparato

A B Conector de tubo de entrada

Cómo evacuar el exceso de agua de los tubos

Si la conexión a la tubería de evacuación está a más de 1000 mm, puede quedar un exceso de agua en el tubo de evacuación. Será necesario drenar el exceso de agua del tubo en un recipiente adecuado situado fuera y más bajo que el fregadero.

ES B Utilización del aparato

• Conecte el tubo de suministro de agua. El tubo de evacuación debe estar correctamente colocado para evitar fugas de agua. • Asegúrese de que el tubo de evacuación de agua no esté doblado ni aplastado. Tubo de extensión • Si necesita una extensión del tubo de evacuación, asegúrese de utilizar un tubo de evacuación similar. • No debe medir más de 4 metros; de lo contrario, se podría reducir el efecto de lavado del lavavajillas. Conexión al sifón La conexión del desagüe debe estar a una altura inferior a 1000 mm (máximo) desde la parte inferior del lavavajillas. Colocación del aparato • Coloque el aparato en la ubicación deseada. La parte posterior debe apoyarse contra la pared que hay detrás y los lados a lo largo de los muebles o paredes adyacentes. • El lavavajillas está equipado con tubos de suministro de agua y evacuación que se pueden colocar a la derecha o a la izquierda para facilitar la instalación adecuada.

ES B Utilización del aparato

Conforme a la EN60436: Cargar el lavavajillas a su máxima capacidad contribuirá al ahorro de agua y energía. Cesta: con la rejilla para vasos 33

Platos de postre de melamina

Cucharones de servir

sin la rejilla para vasos

ES B Utilización del aparato

Información para las pruebas de comparabilidad según la EN60436

Capacidad: 6 cubiertos Programa: ECO Ajuste del abrillantador: Máx. Ajuste del descalcificador: H4

Cucharones de servir

B Utilización del aparato

Lea el contenido correspondiente en el manual de instrucciones para conocer el método de funcionamiento detallado.

4. Rellene el dispensador de detergente y abrillantador.

1. Instale el lavavajillas

(consulte la sección «Instrucciones de instalación»).

2. Retire los residuos más gruesos de los platos. No es necesario enjuagarlos previamente.

5. Seleccione un programa adecuado y ponga el marcha el aparato.

3. Cargue las cestas.

ES B Utilización del aparato

Funcionamiento (Botón)

Presione este botón para encender su lavavajillas, se iluminará la pantalla.

Presione este botón para seleccionar el programa de lavado apropiado, el indicador de programa se encenderá.

Presione este botón para configurar la hora a la que desea que comience el lavado. Puede retrasar el inicio del lavado hasta 24 horas. Si pulsa botón una vez, retrasa el inicio del lavado una hora.

Para comenzar el programa de lavado seleccionado o pausarlo cuando el lavavajillas esté en funcionamiento.

ES B Utilización del aparato

Intensivo Para vajilla muy sucia, ollas, sartenes, platos, etc. Vajilla con comida seca. Universal Para vajillas normalmente sucias, como ollas, platos, vasos y sartenes ligeramente sucias.

Indicador del programa

ECO Este es un programa estándar, apto para vajillas con una suciedad normal, y es el programa más eficiente en términos de consumo combinado de energía y agua para ese tipo de vajilla.

Vidrio Para vajilla y vasos poco sucios. 90 min

90’ Para vajillas normalmente sucias que necesiten un lavado rápido.

Un lavado más corto para vajillas ligeramente sucias que no necesiten secado.

Muestra el tiempo restante y el tiempo diferido, los códigos de error, etc.

Abrillantador Si el indicador « » está encendido, indica que el lavavajillas tiene poco abrillantador y es necesario rellenarlo.

Indicador de advertencia

Si el indicador « » está encendido, indica que el lavavajillas tiene poca sal y es necesario rellenarla. Grifo de alimentación de agua Si el indicador « » está encendido, indica que el grifo de la alimentación de agua está cerrado.

Descalcificador de agua

• El descalcificador de agua debe ajustarse manualmente, usando el cuadrante de dureza del agua. • El descalcificador de agua está diseñado para eliminar minerales y sales del agua, lo que podría tener un efecto perjudicial o adverso en el funcionamiento del aparato.

ES B Utilización del aparato

• Cuantos más minerales haya, más dura será el agua.

• El descalcificador debe ajustarse de acuerdo con la dureza del agua en su localidad. • La autoridad de agua local puede aconsejarle sobre la dureza del agua en su localidad. Ajustar el consumo de sal • El lavavajillas está diseñado para poder ajustar la cantidad de sal consumida en función de la dureza del agua utilizada. Esto tiene como objetivo optimizar y personalizar el nivel de consumo de sal. • Siga los siguientes pasos para ajustar el consumo de sal. 1. Cierre la puerta y encienda el aparato; 2. En los 60 segundos posteriores al encendido del aparato, presione el botón Programa durante más de 5 segundos para iniciar el modo de ajuste del descalcificador de agua; 3. Presione el botón Programa nuevamente para seleccionar la configuración adecuada de acuerdo con su entorno local, la configuración cambiará según la siguiente secuencia: H1 -> H2 -> H3 -> H4 -> H5 -> H6. 4. Sin no se efectúa ninguna operación después de cinco segundos o si presiona el botón de encendido para finalizar el modo de configuración, el programa memoriza la configuración. DUREZA DEL AGUA °dH 1)

Ajuste del descalcificador de agua

Visualización digital

La regeneración ocurre cada X secuencias de programa 3)

Grado alemán para medir la dureza del agua. milimol, unidad internacional para medir la dureza del agua

3) Cada ciclo con una operación de regeneración consume 2 litros adicionales de agua, el consumo de energía aumenta en 0,02 kWh y el programa se amplía 4 minutos. 1) 2)

ES B Utilización del aparato

NOTA Consulte el párrafo «Añadir sal al compartimento descalcificador» si su lavavajillas no tiene suficiente sal.

NOTA Si su modelo no tiene descalcificador de agua, ignore esta sección. Descalcificador de agua • La dureza del agua varía de un lugar a otro. Si se usa agua dura en el lavavajillas, se formarán restos en los platos y utensilios. • El aparato está equipado con un descalcificador especial que utiliza un recipiente de sal diseñado específicamente para eliminar la cal y los minerales del agua. Preparación y carga de la vajilla • Compre utensilios identificados como aptos para lavavajillas. • Para objetos particulares, seleccione un programa con la temperatura más baja posible. • Para evitar daños, no saque los vasos ni los cubiertos del lavavajillas inmediatamente después de que finalice el programa. Para lavar las siguientes vajillas No son adecuados: - Cubiertos con mangos de madera, cuerno o nácar - Artículos de plástico que no son resistentes al calor - Cubiertos antiguos con partes pegadas que no son resistentes a las altas temperaturas - Cubiertos o platos pegados - Artículos de peltre o cobre - Vasos de cristal - Artículos de acero que puedan oxidarse - Bandejas de madera - Artículos hechos de fibras sintéticas 143

ES B Utilización del aparato

Son de idoneidad limitada:

- Algunos tipos de vasos pueden volverse opacos después de una gran cantidad de lavados. - Los artículos de plata y aluminio tienden a decolorarse durante el lavado. - Los patrones vidriados pueden desvanecerse si se lavan a máquina con frecuencia Recomendaciones para cargar el lavavajillas • Retire la comida sobrante. Ablande los restos de comida quemada en las cacerolas. No es necesario enjuagar los platos con agua corriente. Para obtener el mejor rendimiento del lavavajillas, siga estas pautas de carga. (Las características y el aspecto de las cestas y las cestas para cubiertos pueden variar con respecto a su modelo). Coloque los objetos en el lavavajillas de la siguiente manera: • Los objetos como tazas, vasos, ollas, sartenes, etc. deben colocarse hacia abajo. • Los objetos curvos o con huecos deben cargarse inclinados para que el agua pueda escurrirse. • Todos los utensilios deben apilarse de forma segura para que no puedan volcarse. • Todos los utensilios se colocan de manera que los brazos aspersores puedan girar libremente durante el lavado. • Cargue los objetos huecos como tazas, vasos, sartenes, etc. on la abertura hacia abajo para que el agua no se acumule en el recipiente o en una base profunda. • Los platos y cubiertos no deben estar uno dentro del otro ni cubrirse entre sí. • Para evitar daños, los vasos no deben tocarse entre sí. • La cesta superior está diseñada para contener vajilla más delicada y liviana, como vasos y tazas de café y té. • ¡Los cuchillos de hoja larga colocados en posición vertical son un peligro potencial! • Los cubiertos largos o afilados, como los cuchillos para trinchar, deben colocarse horizontalmente en la cesta superior. • No sobrecargue su lavavajillas. Esto es importante para obtener buenos resultados y un consumo razonable de energía.

ES B Utilización del aparato

NOTA Los objetos muy pequeños no deben lavarse en el lavavajillas, ya que podrían caerse fácilmente de la cesta.

ADVERTENCIA ¡Los objetos están calientes! Para evitar daños, no saque los vasos ni los cubiertos del lavavajillas en los siguientes 15 minutos después de que finalice el programa. Cargar las cestas No se puede colocar toda la vajilla boca arriba, para mejorar la limpieza y el rendimiento del lavado, se recomienda colocar el lado sucio hacia el brazo aspersor. No deje que la vajilla se salga del fondo de la cesta para asegurarse de no bloquear el movimiento del brazo aspersor. El diámetro máximo aconsejado para los platos colocados delante del dosificador de detergente es de 19 cm para no dificultar la apertura del mismo.

Cargar la cesta de cubiertos

Para su seguridad personal y garantizar una limpieza de máxima calidad, coloque los cubiertos en la cesta asegurándose de que: • No se introducen en el mismo orificio. • Los cubiertos se colocan con las asas hacia abajo. • Coloque los cuchillos y otros utensilios potencialmente peligrosos con las asas hacia arriba.

ES B Utilización del aparato

ADVERTENCIA No deje que ningún objeto se escurra por la parte inferior.

¡Cargue siempre los utensilios afilados con la punta afilada hacia abajo! NOTA Para garantizar una mejor limpieza, cargue las cestas según las opciones de carga estándar. Función del abrillantador y detergente El abrillantador se distribuye durante el enjuague final para evitar que el agua forme gotas en los platos, que pueden dejar manchas y rayas. También mejora el secado al permitir que el agua se escurra de los platos. Su lavavajillas está diseñado para usar abrillantadores líquidos.

ADVERTENCIA Utilice únicamente abrillantador de marca para lavavajillas.

No llene nunca el dosificador de abrillantador con otras sustancias (p. ej., detergente para lavavajillas, detergente líquido...). Esto dañaría el aparato. ¿Cuándo rellenar el dosificador de abrillantador? • Si la luz de advertencia de abrillantador ( ) del panel de control no está encendida, siempre puede estimar la cantidad a partir del color del indicador de nivel óptico ubicado junto a la tapa. Cuando el recipiente de abrillantador está lleno, el indicador estará completamente oscuro. El tamaño del punto oscuro disminuye a medida que disminuye el abrillantador. Nunca debe dejar que el nivel de abrillantador sea inferior a 1/4 de su capacidad. • A medida que disminuye el abrillantador, el tamaño del punto negro en el indicador de nivel de abrillantador cambia, como se ilustra a continuación.

B Utilización del aparato

Función del detergente

• Los ingredientes químicos que componen el detergente son necesarios para eliminar y triturar toda la suciedad del lavavajillas y deshacerse de ella. • La mayoría de los detergentes de calidad comercial son adecuados para ello.

ADVERTENCIA Uso correcto del detergente

• Utilice solo detergente fabricado específicamente para lavavajillas. Mantenga su detergente fresco y seco. • No añada el detergente al dispensador hasta que esté listo para poner en marcha el lavavajillas El detergente para lavavajillas es corrosivo. Mantenga el detergente de lavavajillas fuera del alcance de los niños. Llenar el depósito de abrillantador 1. Retire la tapa del depósito de abrillantador girándola en sentido antihorario.

2. Vierta con cuidado el abrillantador en el dosificador, evitando que se desborde.

ES B Utilización del aparato

3. Cierre el depósito de abrillantador girándolo en el sentido horario.

NOTA Limpie cualquier resto de abrillantador derramado con un paño absorbente para evitar la formación de espuma excesiva durante el próximo lavado.

Ajuste del depósito de abrillantador

• Retire la tapa del depósito de abrillantador.

• Gire el botón indicador de abrillantador hasta un número. Cuanto mayor sea el número, más abrillantador utilizará el lavavajillas. • Si los platos no se secan correctamente o tienen manchas, ajuste el botón en el siguiente número más alto hasta que sus platos estén limpios. • Reduzca este número si hay manchas blanquecinas pegajosas en sus platos.

ES B Utilización del aparato

Rellenar el dispensador de detergente

1. Presione el pestillo de desbloqueo del dispensador de detergente para abrir la tapa. Empuje el pestillo para abrirlo

2. Añada detergente en la cavidad A más grande para el lavado principal. Para una vajilla más sucia, añada también un poco de detergente en la cavidad B más pequeña para que se libere durante el prelavado.

3. Cierre la tapa y presiónela hasta que encaje en su lugar.

NOTA Consulte las recomendaciones del fabricante en el envase del detergente.

ES B Utilización del aparato

Tabla de ciclos de lavado

• La siguiente tabla muestra qué programas son mejores para los niveles de residuos de alimentos y cuánto detergente se necesita. También muestra información diversa sobre los programas. • Los valores de consumo y la duración del programa son solo indicativos, excepto para el programa ECO. (

) indica que el programa utiliza abrillantador en el último enjuagado.

Descripción del ciclo

Prelavado (50 °C) Lavado (70 °C) Enjuagado Enjuagado Enjuagado (70 °C) Secado Prelavado Lavado (60 °C) Enjuagado Enjuagado (70 °C) Secado Prelavado Lavado (45 °C) Enjuagado (65 °C) Secado Lavado (45 °C) Enjuagado Enjuagado (60 °C) Secado Lavado (65 °C) Enjuagado Enjuagado Enjuagado (70 °C) Secado Lavado (40 °C) Enjuagado Enjuagado

Tiempo de funcionamiento (min)

B Utilización del aparato

NOTA El programa ECO es adecuado para la limpieza de una vajilla con un suciedad normal. En este caso, es el programa más eficiente en términos de consumo combinado de energía y agua, y se utiliza para evaluar el cumplimiento de la legislación de diseño ecológico de la UE.

Ahorro de energía 1. Si enjuaga la vajilla antes de introducirla en el aparato consumirá mayor agua y energía, por ello, no se recomienda hacerlo. 2. Lavar la vajilla en un lavavajillas doméstico generalmente consume menos energía y agua que lavar los platos a mano cuando el lavavajillas se usa según estas instrucciones. Iniciar un programa 1. Saque la cesta, cargue la vajilla y empújela hacia atrás. 2. Vierta el detergente. 3. Introduzca el enchufe en la toma. Para la fuente de alimentación consulte la última página «Ficha del producto». Asegúrese de que el suministro de agua esté abierto a la máxima presión. 4. Cierre la puerta y presione el botón de encendido para encender el aparato. 5. Elija un programa, la luz correspondiente se encenderá. Luego presione el botón Inicio/ Pausa, el lavavajillas comenzará su ciclo. Cambio de un programa a mitad de ciclo • Un programa solo se puede cambiar si ha estado funcionando solo durante un corto período de tiempo, de lo contrario, es posible que el detergente ya se haya liberado o que el agua de lavado con el detergente ya se haya evacuado. Si este es el caso, el lavavajillas debe reiniciarse y el dosificador de detergente debe rellenarse. Para reiniciar el lavavajillas, siga las siguientes instrucciones: 1. Presione el botón Inicio/Pausa para pausar el lavado. 2. Presione el botón Programa durante más de 3 segundos, el aparato pasará al modo de selección de programa.

ES B Utilización del aparato

3. Presione el botón Programa para seleccionar el programa deseado.

4. Presione el botón Inicio/Pausa, el lavavajillas comenzará a funcionar después de un segundo. 3 segundos

¿Olvidó añadir algún plato?

Puede añadir un plato olvidado en cualquier momento antes de que se abra el dispensador de detergente. Si este es el caso, siga las siguientes instrucciones: 1. Presione el botón Inicio/Pausa para pausar el lavado. 2. Espere 5 segundos y luego abra la puerta. 3. Incorpore los platos olvidados. 4. Cierre la puerta. 5. Presione el botón Inicio/Pausa, el lavavajillas volverá a encenderse después de 10 segundos. Después de 5 segundos

ADVERTENCIA Es peligroso abrir la puerta a mitad del ciclo, ya que el vapor caliente podría quemarlo.

ES C Información práctica

Mantenimiento y limpieza

Limpieza de la parte exterior

La puerta y la junta de la puerta • Limpie las juntas de la puerta con regularidad con un paño suave húmedo para eliminar los restos de comida. • Cuando cargue el lavavajillas, los residuos de comida y bebida pueden gotear hacia los lados de la puerta del lavavajillas. • • Estas superficies están fuera de la zona de lavado y no se puede acceder a ellas mediante el agua de los brazos rociadores. • Cualquier resto debe limpiarse antes de cerrar la puerta. El panel de control • Si debe limpiar el panel de control, utilice solo un paño suave y húmedo.

• Para evitar que el agua penetre en la cerradura de la puerta y los componentes eléctricos, no utilice ningún tipo de limpiador en aerosol. • Nunca use limpiadores abrasivos o estropajos en las superficies exteriores porque pueden rayar el acabado. Algunas servilletas de papel también pueden rayar o dejar marcas en la superficie. 153

ES C Información práctica

Limpieza de la parte interior

Sistema de filtrado • El sistema de filtrado en la base de la zona de lavado retiene los residuos gruesos del ciclo de lavado, incluidos los objetos extraños como palillos de dientes o fragmentos. Los residuos gruesos recogidos pueden hacer que los filtros se obstruyan. Compruebe el estado de los filtros con regularidad, retire con cuidado los objetos extraños y limpie las partes del sistema de filtrado si es necesario con agua. • Siga los siguientes pasos para limpiar el filtro.

NOTA Las imágenes son solo para referencia, los diferentes modelos del sistema de filtrado y los brazos rociadores pueden ser diferentes.

1. Sostenga el filtro grueso y gírelo en sentido antihorario para desbloquear el filtro. Levante el filtro y sáquelo del lavavajillas.

ES C Información práctica

3. Los restos de comida más grandes se pueden limpiar enjuagando el filtro con agua corriente. Para una limpieza más profunda, use un cepillo de limpieza suave.

ES C Información práctica

4. Vuelva a ensamblar los filtros en el orden inverso, vuelva a colocar el cartucho del filtro y gírelo en el sentido de las agujas del reloj hasta llegar a la flecha.

ES C Información práctica

• No apriete demasiado los filtros. Vuelva a colocar los filtros en el orden correcto; de lo contrario, podrían entrar residuos gruesos en el sistema y causar un bloqueo. • NUNCA use el lavavajillas sin los filtros colocados en su lugar. Si coloca los filtros de forma incorrecta, puede reducir el nivel de rendimiento del aparato y dañar platos y utensilios. Brazo aspersor • Es necesario limpiar el brazo aspersor con regularidad, ya que el agua dura obstruirá los chorros y cojinetes del mismo. • Para limpiar el brazo aspersor, siga las siguientes instrucciones: 1. Para retirar el brazo aspersor, tire del brazo hacia arriba.

2. Lave el brazo aspersor con agua tibia y jabón y use un cepillo suave para limpiar los chorros. Vuelva a colocarlos

ES C Información práctica

en su lugar después de enjuagarlos bien.

Cuidado del lavavajillas

Precaución contra las heladas • Tome las medidas de protección necesarias contra heladas del lavavajillas en invierno. Después de cada ciclo de lavado, siga los siguientes pasos: 1. Corte la energía eléctrica del lavavajillas en la fuente de suministro. 2. Cierre el suministro de agua y desconecte la tubería de entrada de agua de la válvula de agua. 3. Drene el agua de la tubería de entrada y la válvula de agua. (Use una olla para recoger el agua) 4. Vuelva a conectar la tubería de entrada de agua a la válvula de agua.

ES C Información práctica

5. Retire el filtro del fondo del aparato y utilice una esponja para absorber el agua del desagüe.

Después de cada lavado • Después de cada lavado, cierre el suministro de agua al aparato y deje la puerta ligeramente abierta durante un tiempo para evitar que la humedad y los olores se queden en el interior. Retirar el enchufe • Antes de limpiar o realizar el mantenimiento, retire el enchufe de la toma. No utilice disolventes ni detergentes abrasivos • Para limpiar el exterior y las partes de goma del lavavajillas, no use disolventes ni productos de limpieza abrasivos. Utilice únicamente un paño con agua tibia y jabón. • Para quitar las manchas de la superficie del interior, utilice un paño humedecido con agua y un poco de vinagre, o un producto de limpieza elaborado específicamente para lavavajillas. Cuando no vaya a utilizar el aparato durante un largo periodo de tiempo • Se recomienda ejecutar un ciclo de lavado con el lavavajillas vacío y luego retirar el enchufe de la toma de corriente, cerrar el suministro de agua y dejar la puerta del aparato ligeramente abierta. Esto ayudará a que las juntas de la puerta duren más tiempo y evitará que se formen olores dentro del aparato.

ES C Información práctica

• Si es necesario mover el aparato, intente mantenerlo en posición vertical. Si es absolutamente necesario, se puede colocar boca arriba. Juntas • Uno de los factores que hace que se formen olores en el lavavajillas es la comida que queda atrapada en las juntas. La limpieza periódica con una esponja húmeda evitará que esto ocurra.

ES C Información práctica

Resolución de problemas

Antes de llamar al servicio de posventa Las tablas de las páginas siguientes pueden evitar que tenga que llamar al servicio técnico. Problemas

• Reemplace el fusible o reinicie el disyuntor.

El fusible se ha quemado o el disyuntor ha saltado.

El lavavajillas no se enciende

La fuente de alimentación no está encendida.

• Retire cualquier otro aparato que comparta el mismo circuito con el lavavajillas.

• Asegúrese de que el lavavajillas está encendido y de que la puerta está bien cerrada. • Asegúrese de que el cable de alimentación está correctamente enchufado en la toma de corriente.

La puerta del lavavajillas no está bien cerrada.

• Asegúrese de cerrar la puerta correctamente.

El tubo de evacuación está doblado.

• Revise el tubo de evacuación.

El filtro está obstruido.

• Revise el filtro grueso.

(Consulte la sección titulada «Limpieza de la parte interior»)

El fregadero de la cocina está obstruido.

• Revise el fregadero de la cocina para asegurarse de que está evacuando correctamente. Si el problema es que el fregadero de la cocina no evacúa, puede que tenga que llamar a un fontanero en lugar de un técnico de lavavajillas.

El lavavajillas no bombea el agua.

ES C Información práctica

Ha utilizado un detergente inadecuado

Hay espuma en el interior

• Utilice únicamente el detergente especial para lavavajillas para evitar la formación de espuma. Si esto sucediera, abra el lavavajillas y deje que la espuma se evapore. Añada 1 galón (4,5 litros) de agua fría al interior. Cierre correctamente el lavavajillas y luego inicie cualquier ciclo de lavado para evacuar el agua. • Repita la operación si fuese necesario.

El interior del aparato está manchado.

Hay una película blanca en la superficie interior

El líquido abrillantador se ha derramado.

• Limpie los restos de abrillantador derramado inmediatamente.

Es posible que se haya usado detergente con colorante.

• Asegúrese de que el detergente no tenga colorante.

Minerales del agua dura.

• Para limpiar el interior, use el paño suave húmedo con detergente para lavavajillas y use guantes de goma. Nunca use ningún otro limpiador que no sea un detergente específico para lavavajillas para evitar que se forme espuma.

ES C Información práctica

Los cubiertos afectados no son resistentes a la corrosión.

• Evite lavar artículos que no sean resistentes a la corrosión en el lavavajillas.

No se ejecutó un programa después de agregar sal para lavavajillas. Se han quedad trazas de sal en el ciclo de lavado.

• Ejecute siempre el programa de lavado rápido sin vajilla en el lavavajillas y sin seleccionar la función

Turbo (si existe), después de añadir sal para lavavajillas.

La tapa del descalcificador está suelta.

Asegúrese de está correctamente fijada.

Se oyen golpes en el interior del aparato.

El brazo aspersor golpea algún objeto de una cesta.

• Interrumpa el programa y reorganice los objetos que obstruyen el brazo aspersor.

Se oye un ruido de traqueteo en el interior del aparato.

La vajilla está suelta.

• Interrumpa el programa y reorganice la vajilla.

Se oyen golpes en las tuberías de agua.

Esto puede deberse a la instalación in situ o a la sección transversal de la tubería.

• Esto no influye en la función del lavavajillas. En caso de duda, contacte con un fontanero cualificado.

Hay manchas de óxido en los cubiertos.

ES C Información práctica

Los platos no se introdujeron correctamente en las cestas.

• Consulte la sección

«Preparación y carga de la vajilla»

El programa no es suficientemente intenso.

• Seleccione un programa más intenso.

No se utilizó suficiente detergente.

• Use más detergente o cambie su detergente.

Un objeto bloquea el paso de los brazos aspersores.

• Reorganice los objetos para que el brazo pueda girar libremente.

El conjunto de filtros en la base del aparato no está limpio o no está colocado correctamente. Esto puede hacer que las boquillas de los brazos aspersores se bloqueen.

• Limpie o coloque el filtro correctamente. Limpie las boquillas de los brazos aspersores.

La cristalería está blanquecina.

Combinación de agua blanda y demasiado detergente.

• Use menos detergente si tiene agua blanda y seleccione un ciclo más corto para lavar la cristalería y dejarla limpia.

Hay ,arcas negras o grises en los platos.

Los utensilios de aluminio se han frotado contra los platos.

Se ha quedado detergente en el dosificador.

Los platos bloquean los compartimentos del dispensador de detergente.

• Coloque la vajilla correctamente.

Los platos no están limpios

ES C Información práctica

El aparato no se ha cargado correctamente.

• Use guantes si hay residuos de detergente en los platos para no irritar la piel.

Los platos se han extraído demasiado pronto.

• No vacíe su lavavajillas inmediatamente después del lavado. Abra la puerta ligeramente para que pueda salir el vapor. Comience a descargar el lavavajillas una vez que los platos estén apenas tibios al tacto.

Primero vacíe la cesta inferior. Esto evitará que el agua de los platos de la cesta superior mojen los de la cesta inferior.

Se ha seleccionado un programa incorrecto.

• En programas cortos la temperatura de lavado es más baja. Esto también reduce el rendimiento de limpieza. Elija un programa con un tiempo de lavado prolongado.

Uso de cubiertos con revestimiento de baja calidad.

• La evacuación del agua es más difícil con estos objetos. Los cubiertos o platos de este tipo no son aptos para lavarlos en el lavavajillas.

Los platos no se secan bien.

ADVERTENCIA Si usted mismo o una persona no cualificada repara el lavavajillas, pueden causar serios riesgos para la seguridad del usuario del mismo y afectar la garantía.

ES C Información práctica

Disponibilidad de las piezas de repuesto

Siete años después de la puesta en el mercado de la última unidad del modelo: Motor, bomba de circulación y drenaje, calentadores y elementos calefactores, bombas de calor (por separado o agrupadas), tuberías y equipos relacionados, tubos, válvulas, filtros y topes, piezas estructurales e interiores relacionadas con las puertas (por separado o agrupadas), placas del circuito impreso, pantallas electrónicas, presostatos, termostatos y sensores, software y firmware, incluido el software de reinicio. Diez años después de la puesta en el mercado de la última unidad del modelo: Bisagras y juntas de puertas, otras juntas, brazos aspersores, filtros de drenaje, rejillas interiores y elementos exteriores de plástico como cestas y tapas.

ES C Información práctica

Si hay algún fallo, el lavavajillas mostrará un código de error. La siguiente tabla muestra los posibles códigos de error y sus causas. Códigos

Tiempo de entrada de agua muy elevado.

Los grifos no están abiertos, la entrada de agua es limitada o la presión del agua es demasiado baja.

No se alcanza la temperatura requerida.

Mal funcionamiento del elemento calefactor.

Algún elemento del lavavajillas provoca fugas.

Fallo en la comunicación entre la placa del circuito principal y la placa del circuito de visualización.

Circuito abierto o cableado roto para la comunicación.

• Si ocurre un desbordamiento, cierre el suministro principal de agua antes de llamar al servicio de posventa. • Si hay agua en la bandeja de la base debido a un desbordamiento o una pequeña fuga, elimine el agua antes de reiniciar el lavavajillas. • Si hay algún código de error que no puede resolver, solicite asistencia profesional.
