ZMSN7DX - Microondas ZANUSSI - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato ZMSN7DX ZANUSSI en formato PDF.
| Tipo de producto | Horno microondas empotrable |
| Marca | ZANUSSI |
| Modelo | ZMSN7DX |
| Dimensiones exteriores (An x Al x Pr) | 595 x 390 x 354 mm |
| Dimensiones interiores (An x Al x Pr) | 315 x 210 x 329 mm |
| Capacidad | 20 litros |
| Peso | 13,5 kg |
| Tensión de alimentación | 230-240 V / 50 Hz |
| Fusible | 16 A |
| Potencia microondas | 700 W |
| Potencia grill | 1000 W |
| Consumo microondas | 1200 W |
| Consumo grill | 1000 W |
| Frecuencia microondas | 2450 MHz |
| Tipo de control | Selector giratorio y temporizador mecánico |
| Funciones | Microondas, Grill, 3 niveles de cocción combinada |
| Plato giratorio | Vidrio, diámetro 245 mm |
| Iluminación interior | Sí |
| Mantenimiento | Limpieza con paño húmedo, evitar productos abrasivos |
Preguntas frecuentes - ZMSN7DX ZANUSSI
Preguntas de los usuarios sobre ZMSN7DX ZANUSSI
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Microondas en formato PDF gratis! Encuentra tus instrucciones ZMSN7DX - ZANUSSI y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. ZMSN7DX de la marca ZANUSSI.
MANUAL DE USUARIO ZMSN7DX ZANUSSI

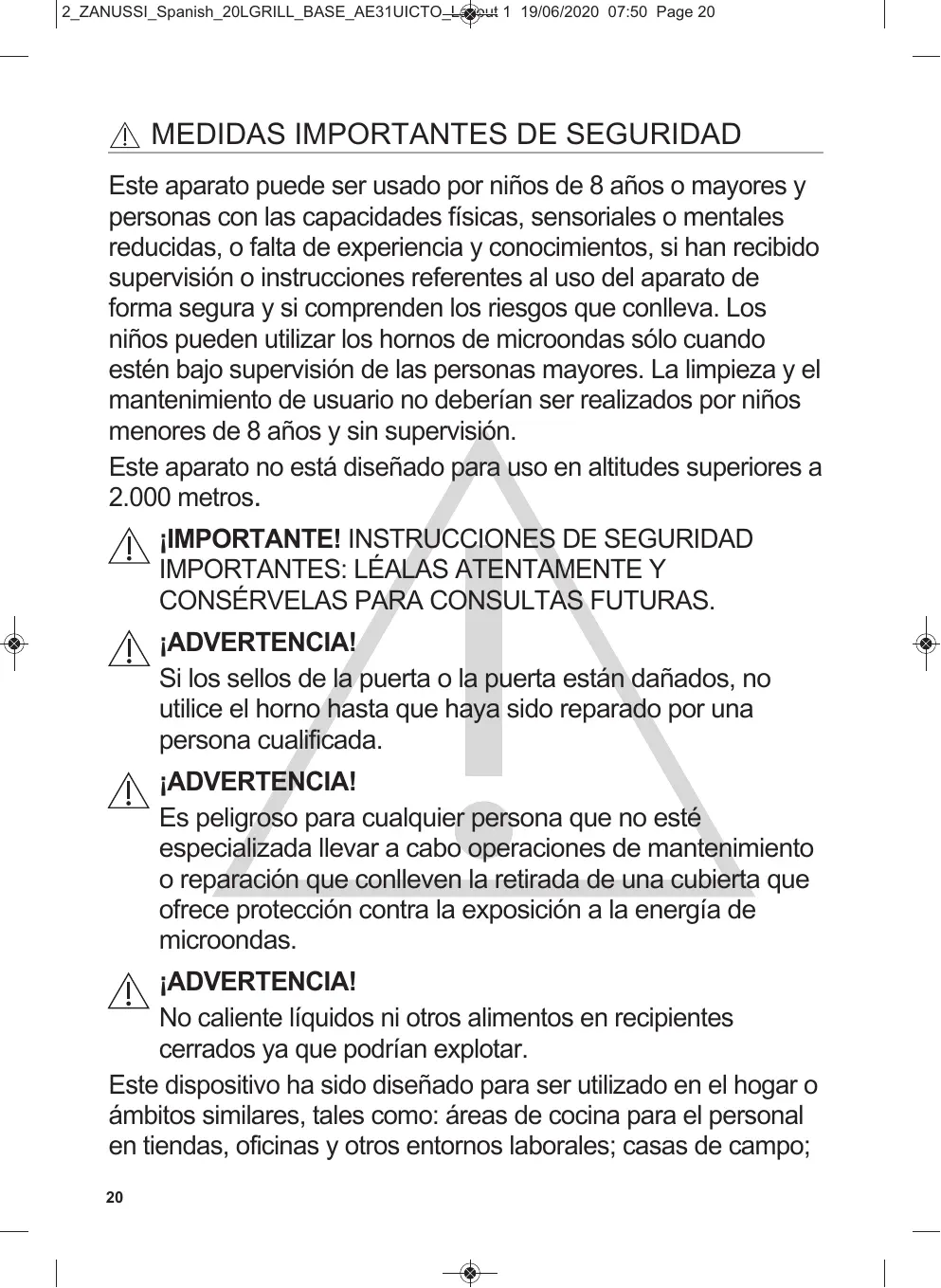

Este aparato puede ser utilizado por niños de 8 años o mayores y personas con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimientos, si han recibido supervisión o instrucciones sobre el uso del aparato de forma segura y comprenden los riesgos que conlleva. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento que deba realizar el usuario no deben ser realizados por niños menores de 8 años sin supervisión.
Este aparato no está diseñado para uso en altitudes superiores a 2.000 metros.
¡IMPORTANTE! INSTRUCCIONES DE SEGURIDAD. LÉALAS ATENTAMENTE Y CONSÉVELAS PARA CONSULTAS FUTURAS.
¡ADVERTENCIA!
Si los sellos de la puerta o la puerta están dañados, no utilice el horno hasta que haya sido reparado por una persona cualificada.
¡ADVERTENCIA!
Es peligroso para cualquier persona que no esté especializada llevar a cabo operaciones de mantenimiento o reparación que conlleven la retirada de una cubierta que ofrece protección contra la exposición a la energía de microondas.
¡ADVERTENCIA!
No caliente líquidos ni alimentos en recipientes cerrados ya que podrían explotar.
Este dispositivo ha sido diseñado para ser utilizado en el hogar o ámbitos similares, tales como: áreas de cocina para el personal en tiendas, oficinas y otros entornos laborales; casas de campo;
para clientes en hoteles, moteles y otros entornos residenciales; entornos de posadas y hostales.
Utilice sólo recipientes, envases y utensilios adecuados para cocinar con microondas.
No se permite el uso de contenedores metálicos para comida y bebidas al cocinar en el microondas.
No deje el horno funcionando sin que haya alguien controlando su cocción cuando emplee envases desechables de plástico, papel u otros materiales combustibles para calentar o cocinar la comida.
El horno microondas ha sido diseñado para calentar alimentos y bebidas. Secar alimentos o prendas de vestir y calentar almohadillas térmicas, zapatillas de baño, esponjas, trapos húmedos o artículos similares puede tener riesgo de lesiones, ignición o incendio.
Si ve que sale humo de la comida que se está calentando en el horno, NO ABRA LA PUERTA. Apague y desenchufe el horno y espere hasta que cese el humo. Si abre la puerta cuando sale humo de la comida podrá causar un incendio.
El calentamiento de bebidas en el microondas puede dar lugar a un retraso en la ebullición, por lo tanto se debe tener cuidado al manejar el envase.
Se debe remover y agitar el contenido de los biberones y los envases de comida para bebés, y revisar la temperatura antes de su consumo con el fin de evitar quemaduras.
No cocine huevos con la cáscara ni caliente huevos cocidos duros enteros en hornos microondas ya que podrían explotar incluso después de haber terminado de calentarlos en el microondas.
LIMPIEZA Y MANTENIMIENTO
Puerta:
Para retirar cualquier suciedad, limpiar con un paño húmedo la puerta por todos los lados, la junta de la puerta, y las superficies de contacto. No utilice productos de limpieza agresivos ni abrasivos o rascadores metálicos para limpiar la puerta de cristal del horno, ya que podría rayar la superficie y esto puede provocar la rotura del cristal.
Interior del horno:
Para limpiar el horno, quite las partes de comida derramada y las salpicaduras con un paño humedecido o con una esponja, después de usar y mientras esté todavía caliente. Para limpiar las salpicaduras o manchas más grandes, utilice jabón suave y quítelas frotando varias veces con un paño humedecido hasta que desaparezcan por completo. No desmonte la tapa del conducto guía ondas. Tenga cuidado de que el jabón o el agua no se introduzca por los pequeños orificios de las paredes porque el horno podría sufrir daños. No utilice productos pulverizadores de limpieza en el interior del horno. Caliente regularmente el horno antes de hacer uso de la parrilla. Los restos de comida o las salpicaduras de grasa pueden producir humo o mal olor. Limpie la tapa de la guía de ondas, la cavidad del horno, el plato giratorio y el soporte del rodillo después de utilizarlos. Quíteles siempre la grasa, ya que esta podría sobrecalentarse la próxima vez que use el horno y empezar a echar humo o prenderse fuego.
Exterior del horno:
El exterior de su horno puede limpiarse fácilmente con jabón suave y agua. No se olvide de eliminar el jabón con un paño y de secar el exterior del horno con una toalla suave.
Panel de control:
Antes de limpiar el panel, abra la puerta para desactivar las teclas del panel de control. Tenga cuidado al limpiar el panel de
control. Utilizando un paño humedecido solamente en agua, páselo suavemente por el panel hasta que este quede limpio. No utilice mucha agua. No emplee ningún producto de limpieza químico o abrasivo.
Plato giratorio y soporte del rodillo:
Retire primero el plato giratorio y el soporte del rodillo del horno. Lave después tanto el plato giratorio como el soporte del rodillo en agua jabonosa y séquelos con un paño seco. Tanto el plato giratorio como el soporte del rodillo pueden lavarse también en un lavaplatos.
Parrilla:
La parrilla se debe lavar con una solución líquida suave y secar. La parrilla está apta para el lavavajillas.
IMPORTANTE!
Limpie el horno en intervalos regulares y quite cualquier depósito de alimento. Si el horno no se mantiene limpio, podrá deteriorarse su superficie, lo que podrá perjudicar a la vida útil del aparato así como provocar una situación peligrosa.
Se debe tener cuidado de no desplazar el plato giratorio al retirar los contenedores del electrodoméstico.
IMPORTANTE!
No deben utilizar aparatos de limpieza a vapor.
El horno microondas está previsto para uso empotrado.
El aparato y sus piezas accesibles se calientan durante el uso. Es recomendable tener cuidado para no tocar los elementos calientes.
¡ADVERTENCIA!
Mantenga a los niños alejados de la puerta y de las partes accesibles del aparato que pudieran calentarse al utilizar el grill. Los niños deben mantenerse alejados para evitar que sufran quemaduras.
¡IMPORTANTE!
No utilice productos comerciales para la limpieza de hornos, aparatos de limpieza a vapor, productos abrasivos, productos fuertes, nunca productos que contengan hidróxido de sodio ni estropajos para limpiar ninguna parte del horno.

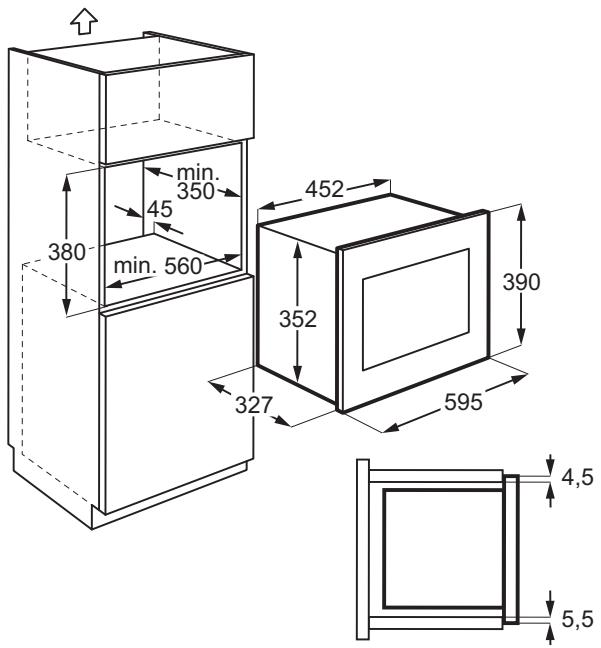

INSTALACIÓN DEL APARATO
- Retire todo el embalaje y compruebe con cuidado si hay alguna señal de desperfectos.

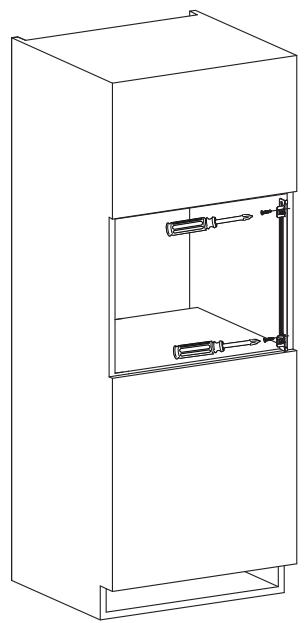

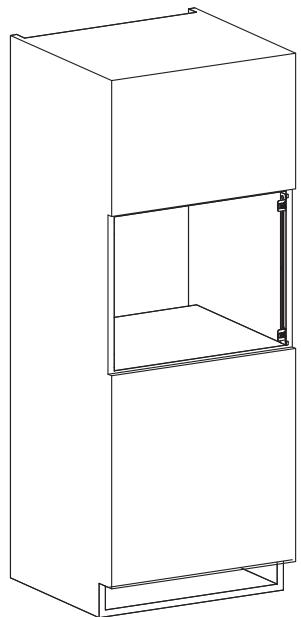

- Monte el soporte de fijación en la parte derecha del armario de casa siguiendo las instrucciones de instalación y los dos tornillos suministrados.

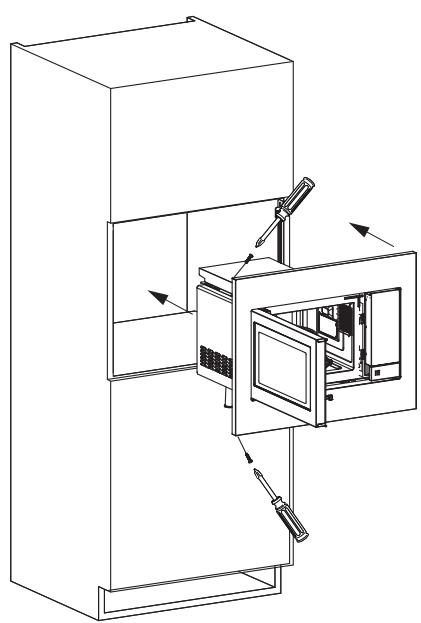

- Monte el electrodoméstico en el armario de cocina sin forzarlo hasta que encaje en los soportes. Asegúrese de que el electrodoméstico está estable y centrado.
- Fije el horno en la parte izquierda con referencia a los dos tornillos suministrados.
- El marco frontal del horno debe sellar contra la abertura frontal del armario.
¡IMPORTANTE!
No instale este electrodoméstico en armarios de cocina sin la calidad de aire posterior de 45 mm especificada. Una ventilación inadecuada puede afectar negativamente al rendimiento y la vida del electrodoméstico.
CONEXIÓN DEL APARATO A LA ALIMENTACIÓN ELÉCTRICA
- La toma eléctrica debe ser fácilmente accesible de forma que la unidad pueda desenchufarse fácilmente en caso de emergencia. O bien, debe ser posible aislar el aparato de la alimentación eléctrica incorporando un interruptor en el cableado fijo, con arreglo a las normas de cableado.
- El cable de suministro de energía solo puede ser reemplazado por un electricista homologado.
- Si el cable de alimentación presenta algún daño, debe ser sustituido por el fabricante, el servicio técnico o personas con una cualificación similar con el fin de evitar que se produzcan situaciones de peligro.
- La toma no debe estar situada detrás del armario.

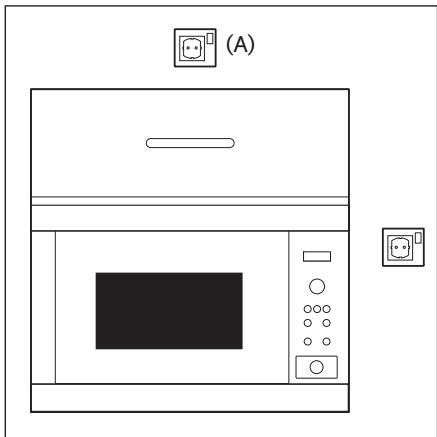

- La mejor dirección es encima del armario, véase (A).
- Conecte el aparato a una corriente alterna de 230-240 V/50 Hz de fase única mediante una toma de tierra correctamente instalada. La toma debe estar provista de un fusible de 16 A.
- Antes de la instalación, ate un trozo de cuerda en el cable de suministro de energía para facilitar la conexión en el punto (A) cuando se esté instalando el aparato.
- Al insertar el aparato en un armario de lados altos, NO aplaste el cable de suministro de energía.
- No sumerja el cable de suministro de energía en agua ni en ningún otro líquido.
- No deje que el cable de alimentación cuelgue del borde de la mesa o de la superficie en la que esté situado el aparato. No permita que el cable de corriente entre en contacto con superficies calientes o afiladas, como por ejemplo el aire caliente de la parte superior trasera del microondas.
CONSEJO ADICIONAL
No utilice el aparato de microondas para freír con aceite o para calentar aceite con el que va a freír después. No se puede controlar la temperatura y podrá prenderse fuego. Para hacer palomitas de maíz (popcorn) utilice solo un aparato de microondas especial para ello.
Las personas que llevan un MARCAPASOS deben consultar con su médico o el fabricante del marcapasos las precauciones que deben tomar con respecto a los hornos de microondas.
No derrame nada ni introduzca ningún objeto en los orificios de los cierres de la puerta o en los orificios de ventilación. En caso de que se produzca un vertido, apague y desenchufe el aparato de inmediato y llame a un técnico autorizado de ELECTROLUX.
No intente nunca hacer ninguna modificación en el horno.
Utilice solo el plato giratorio y el soporte del rodillo diseñados para este horno. No haga funcionar el horno sin el plato giratorio.
Para evitar que se rompa el plato giratorio:
- Antes de limpiar el plato giratorio con agua, déjelo enfriar.
- No ponga comidas ni utensilios calientes sobre un plato giratorio frío.
- No ponga comidas ni utensilios fríos sobre un plato giratorio caliente.
No utilice contenedores de plástico en el microondas si el horno está todavía caliente después de utilizar el modo GRILL porque podrían derretirse. No debe emplear recipientes de plástico durante los modos mencionados a menos que el fabricante de dichos recipientes afirme que son adecuados para su uso en la cocción por microondas.
Ni el fabricante ni el proveedor aceptan responsabilidad alguna por cualquier avería del horno o heridas personales sufridas por dejar de observar el procedimiento correcto de conexión eléctrica. Puede que se forme vapor o gotas de agua algunas veces en las paredes del horno o cerca del perímetro de la puerta y de las superficies del marco. Esto es bastante normal y no indica que haya ninguna fuga de microondas ni ninguna avería.
En cuanto a la(s) bombilla(s) de este producto y las de repuestos vendidas por separado: Estas bombillas estarán destinadas a soportar condiciones físicas extremas en los aparatos domésticos, como la temperatura, la vibración, la humedad, o están destinadas a ser información sobre el estado de funcionamiento del aparato. No están destinadas a utilizarse en otras aplicaciones y no son adecuadas para la iluminación de estancias domésticas.
ADVERTENCIA!
Tras utilizar el modo GRILL, la cavidad, la puerta, la carcasa y los accesos del horno estarán muy calientes. Antes de limpiar, asegúrese de que están completamente fríos.
EL HORNO MICROONDAS

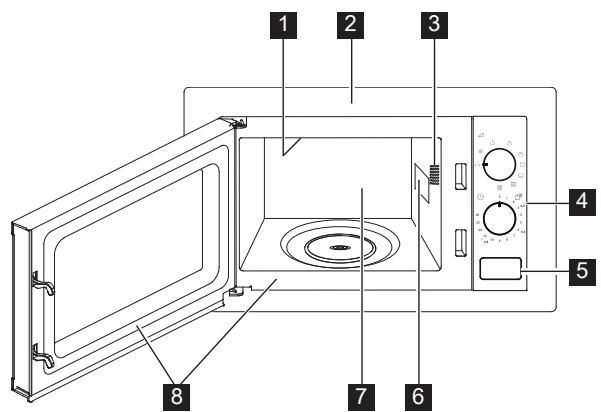

1 Resistencia grill 2 Marco frontal 3 Luz del horno 4 Panel de mandos 5 Tecla de puerta abierta 6 Tapa de la guía de ondas 7 Cavidad del horno 8 Cierre de la puerta y marco de cierre
ACCESORIOS
Compruebe que están presentes los siguientes accesorios:

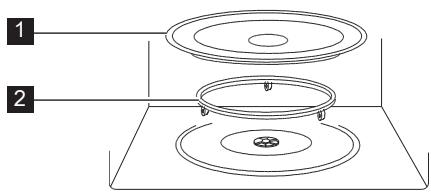

1 El plato giratorio 2 El soporte de rodillos 3 Rejilla alta
- Coloque el soporte del rodillo en la parte inferior de la cavidad.
- Ponga seguidamente el plato giratorio en el soporte de rodillos.
- Para evitar daños al plato giratorio, al sacar del horno platos o recipientes conviene levantarlos apartándolos del borde del plato giratorio.
Cuando pida accesorios, sírvase indicar dos elementos a su distribuidor o al servicio técnico autorizado de ELECTROLUX: el nombre de la pieza y el nombre del modelo.
PANEL DE MANDOS

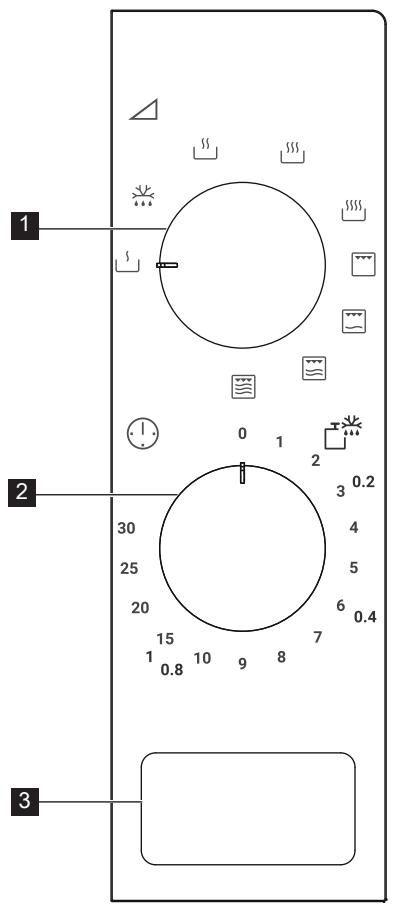

1 Botón de encendido/selector de acción 2 Perilla del temporizador 3 Tecla de apertura de puerta
COCCIÓN MICROONDAS
La función de cocción del microondas le permite personalizar la potencia y la hora de cocción. El tiempo máximo de cocción es de 30 minutos.
Ejemplo: Para cocer durante cinco minutos a nivel de potencia medio alto.
- Abra la puerta del horno y coloque los alimentos en su interior. Cierre la puerta.
- Gire el botón de encendido/selector de acción a potencia medio alto.
- Gire la perilla del temporizador para introducir el tiempo de cocción y empezar a cocinar.
Tan pronto como gire la perilla del temporizador, el horno empezará a cocinar. Si selecciona un tiempo inferior a dos minutos, gire el temporizador por encima de dos minutos y vuelva para fijarlo en el tiempo correcto. Los niveles de potencia que sean demasiado altos o los tiempos de cocción demasiado largos pueden calentar excesivamente los alimentos y originar incendios.
PRECAUCIÓN: Fije siempre el temporizador en la posición cero al retirar los alimentos del horno o cuando no se vaya a utilizar el horno. Para detener el horno durante la cocción, presione el botón de apertura de la puerta.
| Salida de potencia | Descripción | Icono |
| 100 % | Alto | ↓↓↓ |
| 81 % | Medio alto | ↓↓↓ |
| 58 % | Medio | ↓↓ |
| 36 % | Desconcelar | ↓↓ |
| 18 % | Bajo | ↓ |
GRILL
El grill es especialmente adecuado para asar cortes de carne finos, bistecs, chuletas, brochetas, salchichas y piezas de pollo. Internacional es adecuado para calentar bocadillos y platos gratinados. El tiempo máximo de cocción es de 30 minutos.
Ejemplo: Para utilizar el grill durante 12 minutos.
- Abra la puerta del horno y coloque los alimentos en su interior. Cierre la puerta.
- Gire el botón de encendido/selector de ACCION a modo grill.
- Gire la perilla del temporizador para introducir el tiempo de cocción y empezar a cocinar.
IMPORTANTE! Se recomienda la rejilla alta para asar a la parrilla.
COCCION COMBI
La cocción Combi combina la función de microondas con la de grill en diferentes periodos temporales durante la cocción.
El tiempo máximo de cocción es de 30 minutos.
Ejemplo: Para cocer en modo Combi durante 25 minutos.
- Abra la puerta del horno y coloque los alimentos en su interior. Cierre la puerta.
- Gire el botón de encendido/selector de ACCION a modo Combi.1.
- Gire la perilla del temporizador para introducir el tiempo de cocción y empezar a cocinar.
| Descripción | Icono | Adecuado para |
| Grill | Dorar alimentos | |
| Combi. 1 | Pescado, patatas, gratinado | |
| Combi. 2 | Pudín, tortilla, patatas asadas | |
| Combi. 3 | Aves |
UTENSILIOS DE COCINA APTOS PARA MICROONDAS
| Recipientes | Adecuados para microondas | Comantarios |
| Papel de aluminio y recipientes de papel de aluminio | ✓/X | Puede utilizesse trozosPEGueños de papel de aluminio para proteger los alimentos yatar que se sobrecalIENTen. Mantenga el papel de aluminio a al menos 2 cm de las paredes del homo, ya que pueda formarse arcos electricos. No se recomienda los recipientes de papel de aluminio a menos que lo specifiesque el fabricante, siga las instrucciones atentamente. |
| Loza y cerámica | ✓/X | La porcelain, la cerámica, la cerámica vitrificada y la porcelain, suelen ser adecuados excepto cuando tienen adornos metálicos. |
| Cristalería (p. ej. Pyrex®) | ✓ | Debería tenerse cuidado al utilizing cristalería delicada, ya que pueda romperse o rajarse si se calienta repentinamente. |
| Metal | X | No se recomienda usar recipientes metálicos con energia microondas, ya que formará arcos electricos que pueda causar un incendio. |
| Plásticos y poliestireno (p. ej.: recipientes de comida rápida) | ✓ | Debe tenerse cuidado, ya que algunos recipientes se deforman, funden o decoloran a temperatas altas. |
| Bolsas para congelar y asar | ✓ | Deben perforarse para estaracapar el vapor. Asegúrese de que las Bolsas son adecuadas para su uso en microondas. No utilise cierres de plástico o metal, ya que pueda fundirse o prenderse debido a la formación de arcos electricos del metal. |
| Papel: platos, vasos y papel de cocina | ✓ | Utilícelos sólo para征集ar o para absorber la humedad. Debe tenerse cuidado, ya que el sobrecalentimiento pueda causar un incendio. |
| Recipientes de paja y madera | ✓ | Este siempre atento al hora cuando utilize這些 materiales, ya que el sobrecalentimiento pueda causar un incendio. |
| Papel reciclado y de periodico | X | Puede contener extractos de metal que formaran arcos electricos y poder causar un incendio. |
| Cocción技术水平 | |
| Composición | Los alimentos con mayor contenido en grasa o azúcar (p. ej.: pudding de Navidad o pastel de frutas) necessitan menos tiempo para calentarse. Debería tenerse cuidado, ya que el sobrecalentimiento pueda causar un incidio. |
| Tamaño | Para una cocción uniforme, haga trozos del mismo tamaño. |
| Temperatura | La temperatura inicial de los alimentos afecta al tiempo de cocción你需要jo. Haga un corte a los alimentos con relleno, (por exemple bollos rellenos de mermelada), para liberar el calor o el vapeo. |
| Colocar | Ponga las partes más gruesas de los alimentos hacía el exterior del plato. (P. ej.: muslos de pollo.) |
| Tapar | Utilice film transparente para microondasdeferando una abertura o bien una tapa adecuada. |
| Perforar | Los alimentos con cáscara, piel o membrana deben perforarse en various sitios antes de cocinarlos o calentarlos, ya que se acumulá el vapeyuede hacer que exploten los alimentos. (P. ej.: patatas, pescado, pollo, salchichas.) iIMPORTANTE! Los huevos no deben calentarse con energia microondas, ya que你可以earlotar, incluso despues de haber terminado su cocción. (P. ej.: escalfados, fritos, cicados). |
| Remover, dar la vuelta y volver colocar | Paraocularizarun cocción uniforme, es imprescindible remover, dar la vuelta y volver a colocar los alimentos durante la cocción. Remueva y vuelva colocar los alimentos siempre desdefueraHQdearto. |
| Reposar | Es你需要joarreposarlos alimentosdespuésde la cocciónparaqueel calor你能earduirse porellos por igual. |
| Proteger | Las zonas calientescenoblegerseconpeñostrozosde papeldealuminio,que reflejanlas microondas. (P. ej.: muslos y alitasde un pollo.) |
Utilice agarradores o manoplas especiales para horno al sacar la comida para evitar quemarse. Abra siempre los recipientes, paquetes de palomitas de maíz, bolsas para cocinar en horno, etc., lejos de la cara y manos para evitar quemarse con el vapor.
Conviene siempre apartarse de la puerta del horno al abrirlo para evitar quemarse al salir el vapor y el calor. Los alimentos rellenos cocidos al horno deben cortarse en rodajas antes de calentarlos para que salga el vapor y evitar quemaduras.
| Síntoma | Comprobaciones/consejos ... | |
| El aparato microondas no funciona correctamente? | • Funcen los fusibles de la caja de fusibles. • No haya habido alcún corte de energia. • Si se siguen fundiendo los fusibles, pángase en contacto con un electricista homologado. | |
| El modo microondas no funciona? | • La puerta está bien cerrada. • El ciere hermétrico de la puerta y sus superficies estén limpios. | |
| El Plato giratorio no gira? | • El soporte del Plato giratorio está correctamente enganchado al mecanismo impulsor. • El recipiente colocado en el interior no sobresalga del Plato giratorio. • Los alimentos no sobresalgan del borde del Plato giratorio impidiendo que gire. • No haya ningún objeto en el hueco bajo el Plato giratorio. | |
| El microondas no se apaga? | • Aisle el aparato de la caja de fusibles. • Llame a un先进技术 autorizzato de ELECTROLUX. | |
| La iluminación interior no funciona? | • Llame a su工程技术 autorizzato de ELECTROLUX. La luz interior solo puede ser Cambiada por un先进技术 autorizzato yrialficado de ELECTROLUX. | |
| Los alimentos tardan más de lo normal en calentarse por completey y cocinarse? | • Aumente el tiempo de coccción (a cantidad doble, casi el doble de tiempo) o • Si los alimentos están más frios que de costumbre, girelos o deles la vuelta de vez en cuando o • Aumente el nivel de potencia. | |
| Tensión de CA | 230-240 V, 50 Hz, monofásico | |
| Fusible/disyuntor de fase | 16 A comominimum | |
| Requisitos potencia de CA: | Microondas | 1.200 kW |
| Grill | 1.000 kW | |
| Potencia de salute: | Microondas | 700 W (IEC 60705) |
| Grill | 1000 W | |
| Frecuencia microondas | 2450 MHz 1) (Grupo 2/Clase B) | |
| Dimensiones exteriores: | ZMSN6D | 595 mm (An.) x 390mm (Al.) x 354 mm (P) |
| Dimensiones interiores | 315 mm (An.) x 210 mm (Al.) x 329 mm (P) 2) | |
| Capacidad del homo | 20 litros 2) | |
| Plato giratorio | ø 245 mm,vidrio | |
| Peso | un. 13,5 kg | |
1) Este producto cumple el requisito de la norma europea EN55011. De acuerdo con dicha norma, este producto está clasificado como equipamiento del Grupo 2, clase B. El equipo 2 significa que el equipamiento genera intencionadamente energía por radiofrecuencia en forma de radiación electromagnética para el tratamiento por calentamiento de alimentos. La clase B significa que el equipamiento es adecuado para su uso en establecimientos domésticos. 2) La capacidad interna calculada mejorando el largo, la profundidad y la altura máxima. La capacidad efectiva de los recipientes para los alimentos es menor.
INFORMACIÓN MEDIOAMBIENTAL
Recicle los materiales con el símbolo. Coloque el material de embalaje en los contenedores adecuados para su reciclaje.
Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos.
No deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.
