Marca	AEG
Modelo	IKK64681FB
Tipo de producto	Placa de cocción por inducción empotrable
Tecnología de cocción	Inducción
Número de zonas de cocción	6 zonas (12 triángulos, combinables)
Alimentación eléctrica	220-240 V / 400 V 2N, 50-60 Hz
Potencia total	7,2 kW (7200 W)
Dimensiones de la superficie de cocción (aprox.)	77 x 52 cm (a confirmar)
Funciones principales	PowerBoost, Bridge, Pausa, PowerSlide, Hob²Hood, Temporizador (cuenta regresiva y cronómetro), Bloqueo de teclas, Seguridad niños, Apagado automático, Gestión de la alimentación, Limitación de potencia
Niveles de cocción	9 niveles (0-9) + PowerBoost
Indicador de calor residual	Sí (para cada zona)
Reconocimiento de recipiente	Sí, automático
Superficie de cocción	Vitrocerámica
Mantenimiento y limpieza	Limpiar después de cada uso con un paño suave y un detergente no abrasivo. Utilizar un rascador especial para residuos difíciles. No usar limpiador a vapor.
Seguridad	Dispositivo de seguridad niños, bloqueo de teclas, apagado automático (sobrecalentamiento, ausencia de recipiente), detección de recipiente, indicador de calor residual
Piezas de repuesto y reparabilidad	Usar solo piezas de repuesto originales. Contactar al servicio posventa autorizado para cualquier reparación.
Compatibilidad campana (Hob²Hood)	Sí, función inalámbrica para controlar automáticamente una campana compatible AEG
Garantía	Consultar el folleto de garantía proporcionado
Información general	Placa de cocción por inducción flexible con zonas triangulares que permiten grandes superficies de cocción. Incluye funciones avanzadas como PowerSlide y Bridge para recipientes de diferentes tamaños.

Preguntas frecuentes - IKK64681FB - IKK64681FB AEG

¿Por qué no se enciende mi placa de cocción IKK64681FB?

Primero verifique que la placa esté correctamente enchufada y que el fusible no haya saltado. Asegúrese de presionar la tecla Encendido/Apagado (①) durante unos segundos. Si el problema persiste, contacte a un electricista calificado.

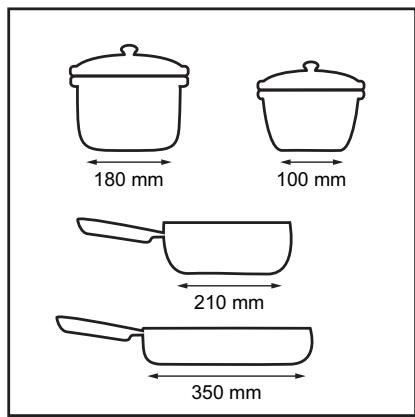

¿Qué tipo de recipiente usar en una placa de inducción?

Use recipientes de hierro fundido, acero esmaltado, acero inoxidable o fondo multicapa específicamente compatibles con inducción. Verifique con un imán: si se adhiere al fondo, el recipiente es adecuado. Evite el aluminio, cobre, vidrio o cerámica.

¿Qué significa la pantalla 'É' o un código de error?

Un código 'É' seguido de un número indica un error interno. Intente apagar la placa y volver a encenderla después de 30 segundos. Si el código reaparece, desconecte el aparato durante 30 segundos y vuelva a conectarlo. Si el problema persiste, contacte al servicio posventa autorizado.

¿Cómo limpiar la superficie vitrocerámica sin dañarla?

Limpie después de cada uso con un paño suave y un detergente no abrasivo. Para residuos difíciles (azúcar, plástico fundido), use un rascador especial inclinando la hoja a unos 30°. Nunca use limpiador a vapor ni productos abrasivos.

¿Cómo activar el dispositivo de seguridad niños?

Encienda la placa de cocción (sin seleccionar ninguna zona). Presione la tecla ① hasta que el símbolo se vuelva rojo y la barra de selección desaparezca. Para desactivar, repita la misma operación hasta que el símbolo se vuelva blanco.

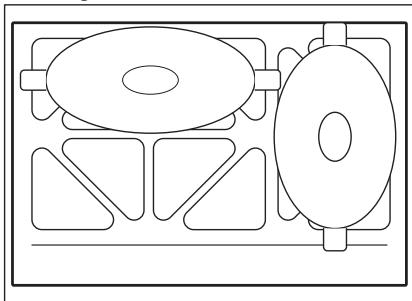

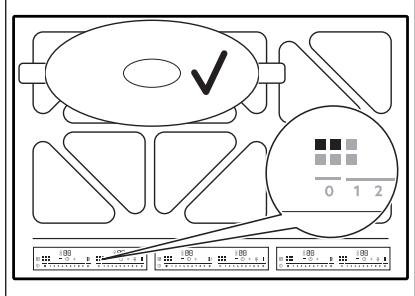

¿Puedo usar una cacerola grande en varias zonas?

Sí, gracias a la función Bridge. Coloque la cacerola sobre dos zonas de cocción estándar adyacentes (o más). La placa detecta automáticamente el tamaño y activa el modo Bridge. También puede seleccionar manualmente los modos Central, Vertical u Horizontal presionando varias veces la tecla ■.

¿Cómo ajustar el temporizador?

Primero seleccione la zona de cocción y su nivel. Presione la tecla ① para el temporizador de cuenta regresiva (los números 00 parpadean). Use + y - para ajustar la duración (0-99 min). La función se inicia automáticamente después de 3 segundos. Para un cronómetro, presione dos veces ① y el temporizador comienza.

¿Por qué la placa emite ruidos (zumbido, chasquidos)?

Estos ruidos son normales en una placa de inducción: zumbido (alta potencia), chasquidos (conmutación eléctrica), silbido (recipiente multicapa). No son señal de un mal funcionamiento.

¿Cómo conectar la placa a una campana con Hob²Hood?

Asegúrese de que su campana sea compatible y que la función esté activada en la campana (consulte el manual de la campana). En la placa, el modo automático está configurado por defecto en H5. Para cambiarlo, apague la placa, presione ① durante 3 segundos, luego siga las instrucciones para seleccionar un modo (H0 a H6).

¿Cuál es el procedimiento de desecho del aparato?

No deseche el aparato con la basura doméstica. Desconéctelo, corte el cable de alimentación y llévelo a un centro de reciclaje local o contacte a su municipalidad para conocer el procedimiento según la normativa ambiental.

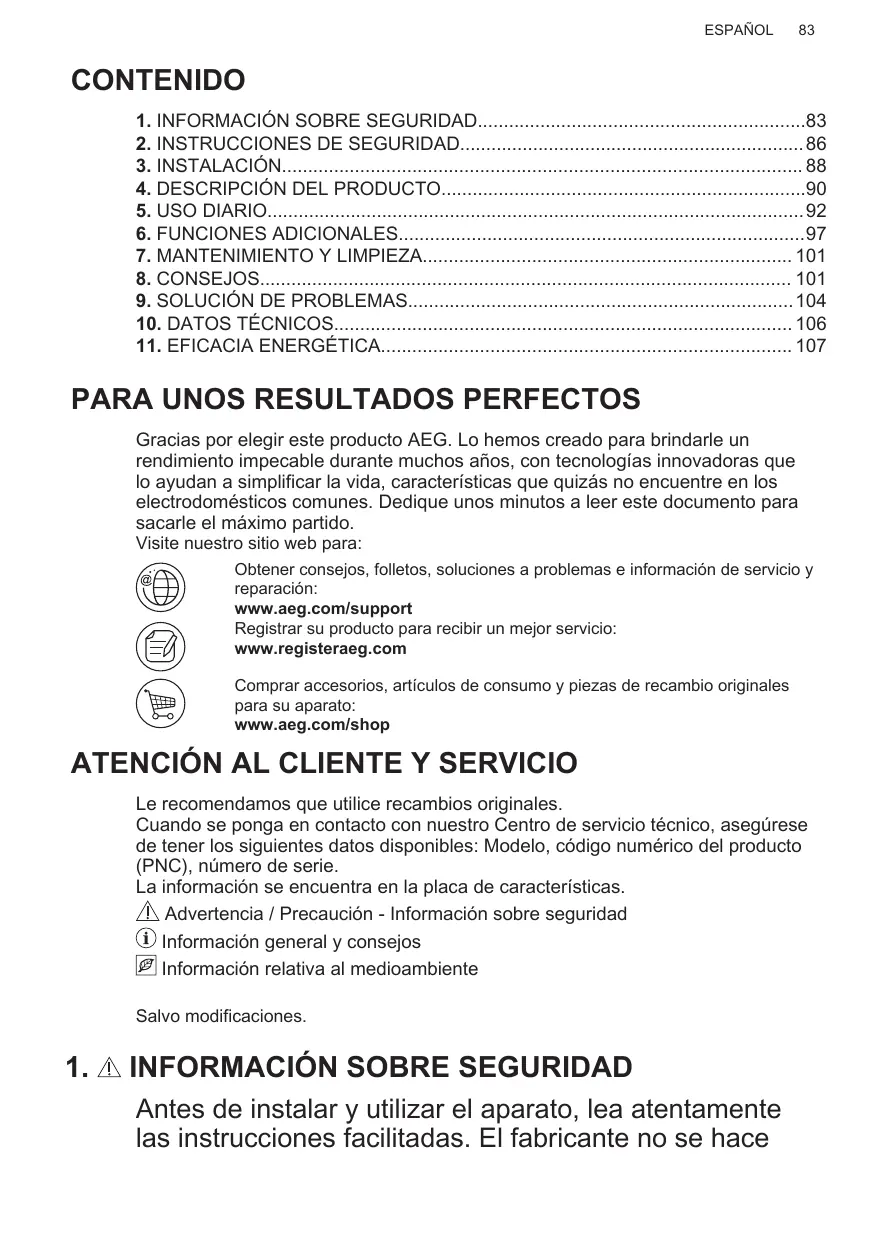

MANUAL DE USUARIO IKK64681FB - IKK64681FB AEG

PARA UNOS RESULTADOS PERFECTOS

Gracias por elegir este producto AEG. Lo hemos creado para brindarle un rendimiento impecable durante muchos años, con tecnologías innovadoras que lo ayudan a simplificar la vida, características que quizás no encuentre en los electrodomésticos comunes. Dedique unos instantes a leer este documento para sacarle el mayor provecho.

Visite nuestro sitio web para:

Obtener consejos, folletos, soluciones a problemas e información de servicios y reparación:

www.aeg.com/support

Registrar su producto para recibir un mejor servicio:

www.registeraeg.com

Comprar accesorios, artículos de consumo y piezas de recambio originales para su aparato:

www.aeg.com/shop

Le recomendamos que utilice recambios originales.

Cuando se ponga en contacto con nuestro Centro de servicios técnico, asegúrese de tener los siguientes datos disponibles: Modelo, número numérico del producto (PNC), número de serie.

La información se incluye en la placa de características.

Advertencia / Precaución - Información sobre seguridad

Información general y consejos

Información relativa al medioambiente

Salvo modificaciones.

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones. El fabricante no se hace

responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos.

Conserve siempre estas instrucciones en un lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

• Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Es necesario mantener alejados del aparato a los niños de menos de 8 años, así como a las personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.
• Es necesario vigilar a los niños para que no jueguen con el aparato.
• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
• ADVERTENCIA: Mantenga a los niños y mascotas alejados del aparato cuando esté funcionando o enfriándose. Las piezas accesibles se calientan durante el funcionamiento.
• Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.
• La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.

1.2 Seguridad general

• ADVERTENCIA: El aparato y las piezas accesibles se calientan mucho durante el funcionamiento. Preste mucha atención para no tocar las resistencias.
• ADVERTENCIA: Cocinar con grasa o aceite sin estar presente puede resultar peligroso, ya que podría ocasionarse un incendio.
• NUNCA intente apagar un fuego con agua; apague el aparato y cubra la llama con una tapa o una manta ignífuga.
• ATENCIÓN: El aparato no se debe alimentar a través de un dispositivo de conmutación externo, como un temporizador, ni conectarse a un circuito que se encienda y apague regularmente por un servicio público.
• ATENCIÓN: El proceso de cocción debe ser supervisado. Un proceso de cocción breve debe estar permanentemente supervisado.
• ADVERTENCIA: Peligro de incendio: No utilice las superficies de cocción para almacenar alimentos.
• No deje objetos metálicos, como cuchillos, tenedores, cucharas o tapas sobre la superficie de cocción para evitar que se calienten.
• No utilice el aparato antes de instalarlo en la estructura empotrada.
• No utilice un limpiador a vapor para limpiar el aparato.
• Tras el uso, apague la zona de cocción con el mando y no preste atención al detector de tiempo.
• Si la superficie de vitrocerámica/cristal está agrietada, apague el aparato y desenchúfelo de la red eléctrica. Si el aparato está conectado directamente a la red eléctrica mediante una caja de empalmes, quite el fusible para desconectarlo de la alimentación eléctrica. En cualquier caso, diríjase al servicio técnico autorizado.
• Si el cable eléctrico sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional tendrán que cambiarlo para evitar riesgos.
• ADVERTENCIA: Utilice exclusivamente protecciones para la placa de cocción diseñadas por el fabricante del aparato o indicadas en sus instrucciones de uso como apropiadas, o bien las protecciones incluidas con el aparato. El uso de protectores inadecuados puede provocar accidentes.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

¡ADVERTENCIA!

Solo un técnico cualificado puede instalar el aparato.

¡ADVERTENCIA!

Podría sufrir lesiones o dañar el aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.
• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado. Proteja las superficies cortadas con un material sellante para evitar que la humedad las hinche. Proteja la parte inferior del aparato del vapor y la humedad.
• No instale el aparato junto a una puerta ni debajo de una ventana. De esta forma se evita que los utensilios de cocina calientes caigan del aparato cuando la puerta o la ventana estén abiertas.
• Cada aparato tiene ventiladores de refrigeración en la base.
• Si el aparato se instala sobre un cajón:
• No guarde objetos pequeños u hojas de papel que puedan ser absorbidos, porque podrían dañar los ventiladores o perjudicar el sistema de refrigeración.
• Mantenga una distancia mínima de 2 cm entre la base del aparato y los objetos guardados en el cajón.
• Retire los paneles separadores instalados en el armario por debajo del aparato.

Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.
• El aparato debe conectarse a tierra.
• Antes de efectuar cualquier tipo de operación, compruebe que el aparato esté desenchufado de la corriente eléctrica.
• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.
• Asegúrese de que el aparato está instalado correctamente. Un cable de red o enchufe (en su caso) flojo o inadecuado puede provocar que el terminal se caliente en exceso.
• Utilice el cable de red eléctrica adecuado.
• Coloque los cables eléctricos de forma que no se puedan enredar.
• Asegúrese de que hay instalada una protección contra descargas eléctricas.
• Establezca la descarga de tracción del cable.
• Asegúrese de que el cable o el enchufe (en su caso) no toquen el aparato caliente ni utensilios de cocina calientes cuando conecte el aparato a las tomas cercanas.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no provocar daños en el enchufe (en su caso) ni en el cable de red. Póngase en contacto con un electricista o con nuestro servicio técnico para sustituir un cable dañado.
• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no pueda aflojarse sin utilizar herramientas.
• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del

suministro de red una vez finalizada la instalación.

• Si la toma de corriente está floja, no conecte el enchufe.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (como tornados que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.
• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.

2.3 Uso del aparato

¡ADVERTENCIA!

Riesgo de lesiones, quemaduras y descargas eléctricas.

• Retire todo el embalaje, las etiquetas y la película protectora (en su caso) antes del primer uso.
• Este aparato está diseñado exclusivamente para uso doméstico (en interiores).
• No cambie las especificaciones de este aparato.
• Asegúrese de que las aberturas de ventilación no estén bloqueadas.
• No deje el aparato desatendido durante el funcionamiento.
• Limpie las zonas de cocción después de cada uso.
• No se confíe en el detector de tiempo.
• No coloque cubiertos ni tapaderas sobre las zonas de cocción. Pueden alcanzar temperaturas elevadas.
• No utilice el aparato con las manos mojadas ni con agua en contacto.
• No utilice el aparato como superficie de trabajo ni para depositar objetos.
• Si la superficie del aparato está agrietada, desconecte inmediatamente el aparato de la toma de corriente. Esto debe hacerse para evitar descargas eléctricas.
• Las personas que tengan marcapasos implantados deberán tener una distancia mínima de 30 cm de las zonas de cocción por inducción cuando el aparato esté en funcionamiento.
• Cuando se coloca comida en aceite caliente, esta puede saltar.

¡ADVERTENCIA!

Riesgo de incendio y explosiones

Las grasas y el aceite pueden liberar vapores inflamables al calentarse. Mantenga cualquier llama u objeto caliente alejado de grasas y aceites cuando los use para cocinar. - Los vapores que liberan los aceites muy calientes pueden provocar combustiones espontáneas. - El aceite usado, que pueda contener restos de alimentos, puede provocar fuego a menor temperatura que el aceite que se usa por primera vez. - No coloque productos inflamables o artículos mojados con productos inflamables dentro, cerca o sobre el aparato.

¡ADVERTENCIA!

Podría dañar el aparato.

• No coloque ningún utensilio de cocina caliente en el panel de control.
• No coloque una tapa caliente sobre la superficie de cristal de la placa de cocción.
• No deje que el contenido de los recipientes hierva hasta evaporarse.
• Evite la caída de objetos o utensilios de cocina en el aparato. La superficie puede dañarse.
• No encienda las zonas de cocción sin utensilios de cocina o con estos vacíos. No coloque papel de aluminio sobre el aparato.
• Los utensilios de cocina de hierro o aluminio fundido, o que tengan la base dañada, pueden arañar el cristal o la vitrocerámica. Levante siempre estos objetos cuando tenga que moverlos sobre la superficie de cocción.
• Este aparato está diseñado exclusivamente para cocinar. No

debe utilizarse para otros fines, por ejemplo, como calefacción.

2.4 Mantenimiento y limpieza

• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.
• Apague el aparato y déjelo enfriar antes de limpiarlo.
• No utilice pulverizadores ni vapor de agua para limpiar el aparato.
• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos metálicos.

2.5 Asistencia técnica

• Para reparar el aparato, póngase en contacto con el centro de servicios autorizado. Utilice solamente piezas de recambio originales.
• En cuanto a la(s) bombilla(s) de este producto y las de repuesto vendidas

3. INSTALACIÓN

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

3.1 Antes de la instalación

Antes de instalar la placa de cocción, anote la información de la placa de características. La placa de características está situada en la parte inferior de la placa de cocción.

Número de

serie

Las placas de cocción que han de ir integradas en la cocina solo deben utilizarse una vez encastradas en los muebles adecuados y con las encimeras y superficies de trabajo apropiadas.

3.3 Cable de conexión

• La placa se suministra con un cable de conexión.

Por separado: Estas bombillas están destinadas a soportar condiciones físicas extremas en los aparatos domésticos, como la temperatura, la vibración, la humedad, o están destinadas a señalizar información sobre el estado de funcionamiento del aparato. No están destinadas a utilizarse en otras aplicaciones y no son adecuadas para la iluminación de estancias domésticas.

2.6 Eliminación

¡ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

• Contacte con las autoridades locales para saber cómo desechar correctamente el aparato.
• Desconecte el aparato de la red. Corte el cable eléctrico cerca del aparato y deséchelo.
• Para sustituir el cable de alimentación dañado, utilice el tipo de cable: H05V2V2-F que soporta una temperatura de 90°C o superior. El cable único debe tener un diámetro mínimo de 1,5 mm². Póngase en contacto con el servicio técnico local. El cable de conexión solo debe sustituirlo un electricista cualificado.

¡ADVERTENCIA!

Todas las conexiones eléctricas deben realizarlas electricistas cualificados.

¡PRECAUCIÓN!

Las conexiones a enchufes de contacto está prohibidas.

¡PRECAUCIÓN!

No taladrar ni soldar los extremos del cable. Está prohibido.

PRECAUCIÓN!

No conectes el cable sin el manguito del extremo del cable.

Conexión monofásica

1. Retirar el manguito del extremo del cable de los cables negro y marrón.
2. Retirar el aislamiento de los extremos del cable negro y marrón.
3. Combine los extremos del cable negro y marrón.
4. Colocar un nuevo manguito en el extremo del cable común (se necesita una herramienta especial). Sección transversal del cable 2 x 1,5 mm²

Conexión monofásica - 220 - 240 V~		Conexión bifásica - 400 V 2 ~ N
⊕	Verde -amarillo	Verde -amarillo	⊕
N	Azul y azul	Azul y azul	N
L	Negro y marrón	Negro	L1
		Marrón	L2

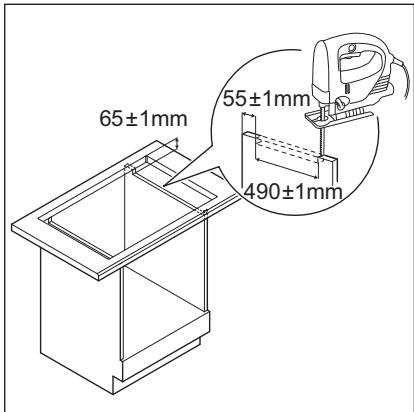

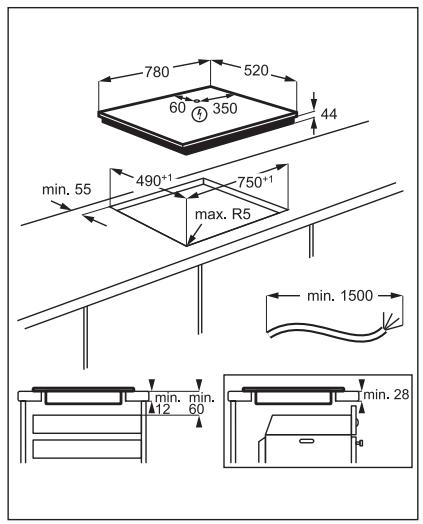

3.4 Montaje

Si instalas la placa debajo de una campana, consulta las instrucciones de instalación de la campana para ver la distancia mínima entre los aparatos.

Si el aparato se instala sobre un cajón, la ventilación de la placa puede calentar el contenido del cajón durante el proceso de cocción.

Para encontrar el tutorial de video "Cómo instalar la placa de inducción AEG - Instalación en encimera", escribe el nombre completo indicado en el gráfico singular.

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

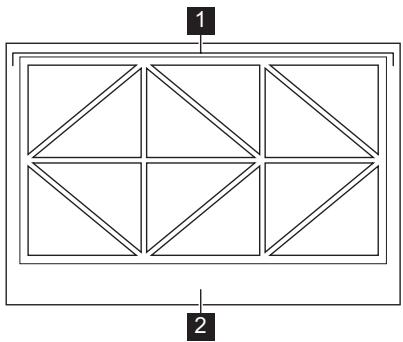

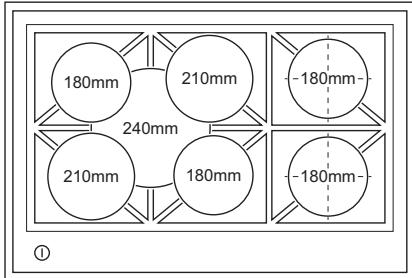

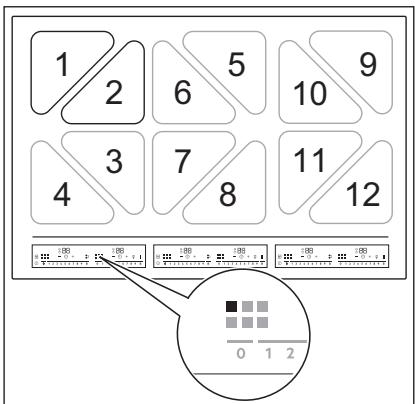

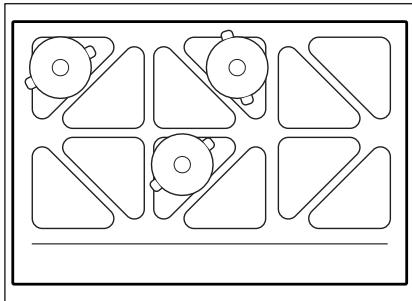

4.1 Disposición de las zonas de cocción

1 Superficie de cocción por inducción 2 Panel de control

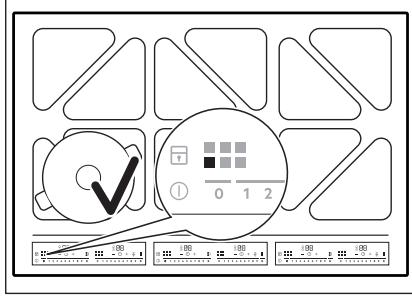

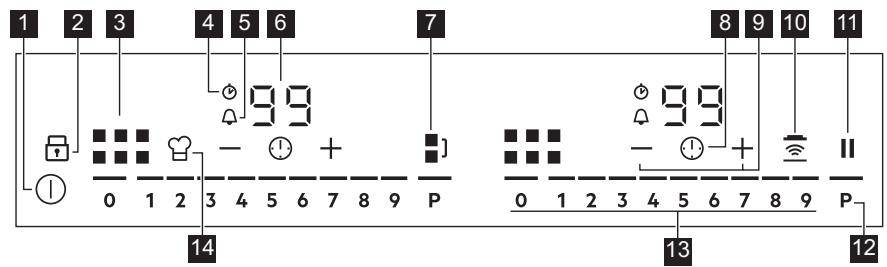

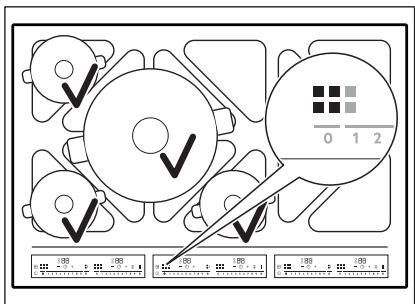

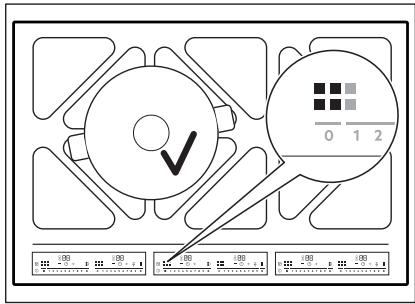

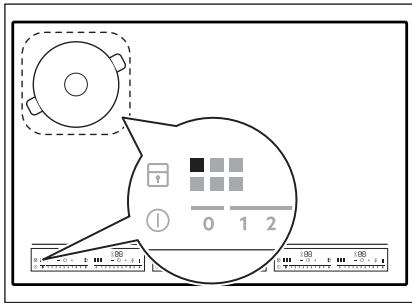

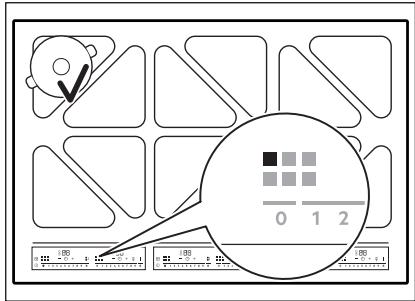

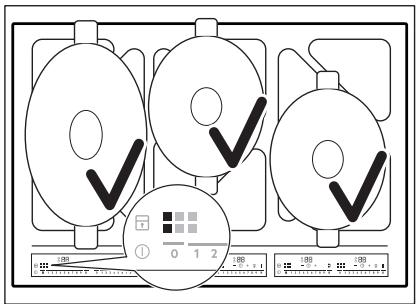

4.2 Disposición del panel de control

Utilice el aparato con los sensores. Las pantallas, indicadores y señales acústicas indican qué funciones están en funcionamiento.

	Sensor	Comentario
1	①	Para activar y desactivar la plac.
2		Para activar y desactivar Bloqueo o Dispositivo de seguridad para niños.
3		Para做不到 la zona activa.
4		Indicador CountUp Timer.
5		Indicador Temporizador deIELD atrás.
6	-	Indicador del temporizador: 00 - 99 horas.
7		Para activar y desactivar Bridge y para Cambiar entre los modelos.
8	①	Para selecciónar las functions de Temperizador.
9	+/-	Para augmentar y disminuir el tiempo.
10		Para activar y desactivar Hob?Hood.
11	||	Para activar y desactivar Pausa.
12	P	Para activar PowerBoost.
13	-	Para ajustar la temperatura: 0 - 9.
14		Para activar y desactivar Slide.

4.3 OptiHeat Control (indicador de calor residual de 3 pasos)

¡ADVERTENCIA!

= / = / - Mientras se enciende el indicador, existe riesgo de quemaduras por el calor residual.

Las zonas de cocción por inducción generan el calor necesario para el proceso de cocción directamente en la base del recipiente. La vitrocerámica se calienta por el calor del utensilio.

Los indicadores = 1/2 = 1 -aparecen cuando una zona de cocción está

caliente. Muestran el nivel de calor residual de las zonas de cocción que está usando.

• para las zonas de cocción adyacentes, incluso si no las utiliza,
• cuando se colocan recipientes calientes en la zona de cocción fría,
• cuando la placa está desactivada pero la zona de cocción sigue caliente.

El indicador desaparece cuando la zona de cocción se enfría.

5. USO DIARIO

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

5.1 Activación y desactivación

Mantenga pulsado ① para activar o desactivar la placa.

Las barras de control se encienden tras activar la placa de cocción y se apagan tras desactivarla. Mientras la placa de cocción está desactivada, solo es visible ①

Al encender la placa y colocar el utensilio de cocina en la posición correcta, la placa lo reconoce y se enciende el panel de control correspondiente. Aparece un indicador de zona de cocción rojo sobre la barra de cocción con la posición del utensilio.

La función desconecta automáticamente la placa de cocción siempre que:

• no se colocan utensilios en la placa de cocción durante 50 segundos,
• no se ajusta un nivel de calor 50 segundos antes de colocar el utensilio,
• se vierte algo o se coloca algún objeto sobre el panel de control durante más de 10 segundos (un recipiente, un trapo). Al oír la señal acústica, la placa se desactiva. Retire el objeto o limpie el panel de control.
• la placa está demasiado caliente (por ejemplo, el contenido de un recipiente ha hervido hasta agotarse el líquido). Deje que la zona de cocción se enfríe antes de utilizar la placa de nuevo.
• no apaga una zona de cocción ni cambia la temperatura. Tras un momento, la placa se apaga.

Relación entre el ajuste de temperatura y el tiempo tras el que se apaga la placa de cocción:

Ajuste del nivel de calor	La placá de coccción se apaga
1 - 2	6 horas
3 - 4	5 horas
5	4 horas
6 - 9	1,5 horas

5.3 Ajuste de temperatura

Pulse el ajuste de temperatura que desee en la barra de control. También puede mover el dedo a lo largo de la barra de control para ajustar o cambiar el ajuste de temperatura de una zona de cocción.

Para desactivar una zona de cocción, pulse 0.

5.4 Uso de la placa

La superficie de cocción por inducción se compone de 12 zonas triangulares sencillas en total. Las zonas triangulares pueden activarse por separado o combinarse en parejas para crear 6 zonas de cocción estándar. Los pares de zonas triangulares se pueden combinar de varias maneras.

Cada par de triángulos se controla con la barra de control correspondiente. Cada cuadrado del panel de control representa una zona de cocción estándar de la superficie de cocción de inducción.

Un par de triángulos funciona como zona de cocción estándar.

Utensilios de cocina

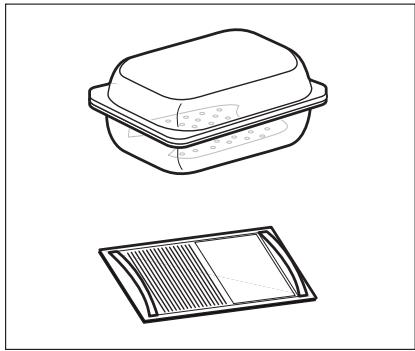

Puede utilizar distintos tamaños de utensilios de cocina: pequeño, mediano, grande. Para saber cómo determina la placa de cocción el modo de cocción según el utensilio de cocina, consulte la siguiente sección "Superficie de cocción por inducción". Para obtener más información sobre utensilios de cocina, consulte "Consejos".

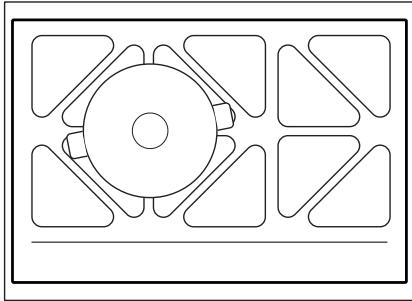

5.5 Superficie de cocción por inducción

La placa determina automáticamente el modo correspondiente al tamaño y forma del utensilio de cocina.

Coloque el utensilio de cocina centrado en el área seleccionada. El utensilio de cocina debe cubrir la zona seleccionada lo máximo posible.

• Los utensilios de cocina de tamaño pequeño con diámetro inferior entre 100 mm y 160 mm deben colocarse centrados en un solo triángulo.

• Los utensilios de cocina de tamaño mediano con diámetro inferior de

• Los utensilios de cocina con diámetro inferior entre 240 mm y 350 mm deben colocarse en cuatro triángulos.

• Los utensilios de cocina ovalados (p. ej., de asado) se deben colocar en posiciones vertical u horizontal Bridge.

El utensilio de cocina debe cubrir 3 o 4 triángulos.

5.6 Uso del panel de control e indicadores de zona

Dos triángulos sencillos combinados crean una zona de cocción estándar y se indican mediante los indicadores A B C D E F.

B

D

F

A

C

E

B=1+2

D=5+6

F = 9 + 10

A=3+4

C=7+8

E = 11+12

Los indicadores de zona indican que zona de cocción estándar está controlada por la barra de control correspondiente. La placa tiene 6 barras de control.

Posiciones de los utensilios de cocina e indicadores de zona

Para la combinación indicada arriba, hay varias barras de control activas. El utensilio frontal izquierdo se indica con un indicador visible en la primera barra de control. El utensilio posterior izquierdo se indica con el indicador B en la segunda barra de control. El utensilio medio se indica mediante los indicadores A, B, C visibles en la tercera barra de control. El utensilio frontal derecho se indica con el indicador C visible en la cuarta barra.

No se puede usar más de 4 utensilios en esta combinación.

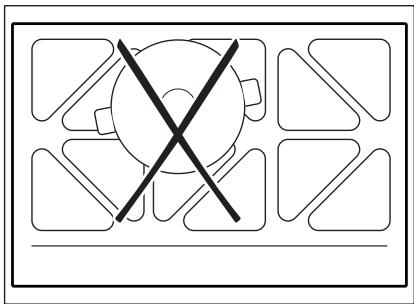

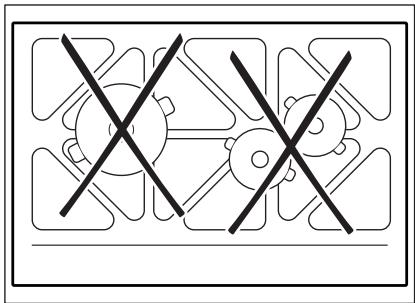

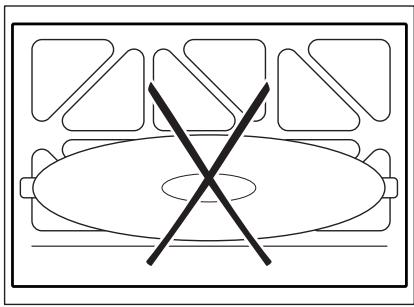

5.7 Posiciones incorrectas del utensilio de comida

5.8 Bridge

Si coloca un utensilio de cocina sobre dos o más zonas de cocción estándar, el ajuste de temperatura se ajusta en 0 y aparece ■1.

Si la configuración predeterminada no es adecuada para su utensilio de cocina, pulse repetidamente para seleccionar manualmente la configuración deseada.

Están disponibles los siguientes modos:

Central, Vertical, Horizontal - Zona de cocción estándar

Los indicadores de zona de cocción cambian automáticamente para aclarar las combinaciones posibles.

Todos los triángulos sencillos de un modo se controlan con una barra de control que se enciende.

Cuando se cambia el ajuste de temperatura, ] desaparece. Cuando se ajusta el ajuste de temperatura en 0, se enciende de nuevo.

5.9 PowerBoost

Esta función activa más potencia en la zona de cocción por inducción correspondiente; depende del tamaño del utensilio de cocina. La función se puede activar solo durante un periodo de tiempo limitado.

No se puede usar la función cuando Bridge se activa en el modo Centro, Vertical u Horizontal.

Para activar la función de la zona de cocción: toque P. El símbolo cambia a rojo.

La función se desactiva automáticamente.

Consulte los valores de duración máxima en "Datos técnicos".

5.10 Temporizador

• Temporizador de cuenta atrás. Puede utilizar esta función para establecer la duración de una sola sesión de cocción.

Ajuste primero la temperatura para la zona de cocción y después la función.

Para activar la función o cambiar la hora: toque ①. Los dígitos del temporizador 00 y los indicadores + y - se encienden en la pantalla. Cambia a rojo y ① cambia a blanco.

Si no se ajusta el temporizador, todos los indicadores desaparecen pasados 3 segundos.

Toque + o - para ajustar la hora (00 - 99 minutos). Tras 3 segundos, el temporizador arranca la cuenta atrás automáticamente. Los indicadores ①, + y - desaparecen. ① permanece en rojo.

Cuando termina el temporizador, suena una señal y 00 parpadea. Para detener la señal, toque ①.

Para desactivar la función: toque ①.

Los indicadores + y - se encienden. Toque - o + para ajustar 00 en la pantalla. También puede ajustar el nivel de calor en 0. Como resultado, se oye una señal y se cancela el temporizador.

- Temporizador de cuenta atrás

Puede utilizar esta función para supervisar la duración de funcionamiento de la zona de cocción.

Para activar la función: toque ① dos veces. El indicador ① cambia a rojo, el temporizador arranca automáticamente.

Para desactivar la referencia: toque ①. Cuando los indicadores se encienden, toque -

Avisador

Puede utilizar esta función como Avisador cuando la placa está activada pero las zonas de cocción no funcionan. Para ver el temporizador, coloque un utensilio sobre una zona de cocción.

Para activar esta función: toque ① hasta que el indicador cambie a rojo. Toque + o — para ajustar la hora. La función empieza automáticamente tras 4 segundos. Los indicadores ^已 + y — desaparecen. Permanece en rojo. Cuando ajuste la función, puede retirar el utensilio.

Cuando ha transcurrido el tiempo, se activa la señal acústica y 00 parpadea. Toque ① para detener la señal.

Para desactivar la referencia: toque ①. Los indicadores ^+ y - se encienden. Toque = 0 para ajustar 00 en la pantalla.

La función no afecta al funcionamiento de las zonas de cocción.

Mientras la función está activa, todos los demás símbolos del panel de control están bloqueados.

Cuando la función está activada, pueden usarse los símbolos ① y |. La función no detiene las funciones del temporizador: Δ y

Para activar la función: toque ||. El símbolo cambia a rojo. El ajuste de nivel de calor baja a 1.

Para desactivar la función: toque |. El símbolo cambia a blanco. Se enciende el ajuste de temperatura anterior.

6.2 Bloqueo

Se puede bloquear el panel de control mientras la placa de cocción está en funcionamiento. Evita el cambio accidental del nivel de calor.

Ajuste primero el nivel de calor.

Para activar la función: toque. El símbolo cambia a rojo y parpadea.

Para desactivar la función: toque. El símbolo cambia a blanco.

Al desactivar la placa de cocción, también se desactiva esta función.

6.3 Dispositivo de seguridad para niños

Está prohibido en la placa.

Para activar la función: encienda la placa. No ajuste el ajuste de temperatura. Toque el símbolo hasta que cambie a rojo y la barra de control desaparezca.

Para desactivar la función: encienda la placa. No ajuste el ajuste de temperatura. Toque el símbolo hasta que se encienda en blanco y aparezca la barra de control. Apague la placa de cocción.

6.4 PowerBoost

Está permitido. Temperatura desplazando el utensilio de cocina a una posición distinta de la superficie de cocción por inducción.

La función divide el área de cocción en tres zonas de cocción verticales con diferentes ajustes de temperatura. La placa detecta la posición del utensilio y ajusta en consecuencia el nivel de potencia predefinido. Puede colocar el utensilio de cocina en el puente izquierdo, central o derecho.

Información general:

• Para esta función, utilice utensilios de cocina con diámetro mínimo de 160 mm.
• El indicador de zona indica ambas zonas de un puente, aunque solo se use una de las zonas.
• Puede ajustar la temperatura manualmente solo si al menos una de las zonas se ha activado automáticamente.
• Puede ajustar por separado el ajuste de temperatura de cada posición. Al desactivar la placa de cocción, conserva el ajuste de temperatura y lo aplica la próxima vez que active la función.
• Si quiere cambiar el ajuste de temperatura, levante el utensilio de cocina y colóquelo en otra zona. El deslizamiento del utensilio de cocina puede causar arañazos y decoloración de la superficie.

Activación de la función

Para activar la función, pulse. Cuando se activa la función, el símbolo cambia a rojo y la barra de control muestra el nivel de potencia predeterminado.

Si no se detecta ningún utensilio de cocina en las zonas de cocción, después de 9 horas se activa una señal acústica y las zonas de cocción se desactivan automáticamente. Pulse para reanudar esta función.

Ajuste del nivel de potencia

Para ajustar el nivel de potencia, elija el ajuste de temperatura en la barra de control.

Desactivación de la función

Para desactivar la función, pulse

6.5 OffSound Control (Activación y desactivación de los sonidos)

Apague la placa de cocción. Pulse ① durante 3 segundos. La pantalla se enciende y se apaga. Pulse el símbolo de flecha durante 3 segundos. Aparece. Toque + en el temporizador para seleccionar una de las siguientes opciones:

• [-] - los sonidos están desactivados
• los sonidos están activados. Para confirmar su selección, espere hasta que la placa se desactive automáticamente.

Cuando esta función se ajusta en solo se oyen sonidos cuando:

se toca ① - Avisador baja - Temporizador baja - ha colocado algo sobre el panel de control.

6.6 Limitación de energía

La placa de cocción se ajusta por defecto en su nivel de potencia más alto posible.

Para reducir oacular el nivel de potencia:

1. Apague la placa de cocción.
2. Mantenga pulsado ① durante 3 segundos. La pantalla se enciende y se apaga.
3. Mantenga pulsado durante 3 segundos. b o b aparece.
4. Pulse ①. P72 aparece.
5. Pulse — // + del temporizador para ajustar el nivel de potencia.

Niveles de potencia

Consulte el capítulo "Datos técnicos".

¡PRECAUCIÓN!

Asegúrese de que la potencia seleccionada se adapta a los fusibles de la instalación doméstica.

P72—7200W P15—1500W P20—2000W P25—2500W P30—3000W P35—3500W P40—4000W P45—4500W P50—5000W P60—6000W

6.7 Gestión de energía

Si las zonas múltiples están activas y la potencia consumida supera la limitación de la alimentación eléctrica, esta función divide la potencia disponible entre todas las zonas de cocción. La placa controla los ajustes de calor para proteger los fusibles de la instalación doméstica.

Las zonas de cocción se agrupan según la ubicación y el número de fases de la placa. Cada fase tiene una carga eléctrica máxima de (3700 W). Si la placa alcanza el límite máximo de potencia disponible en una fase o el límite de potencia total seleccionado, la potencia de las zonas de cocción se reduce automáticamente. - El ajuste de temperatura de la zona de cocción seleccionada siempre se prioriza. La potencia restante se divide entre las zonas de cocción previamente activadas en orden inverso de selección.

• La pantalla de ajuste de calor de las zonas reducidas cambia entre el ajuste de calor seleccionado inicialmente y el ajuste de calor reducido.
• Espere a que la pantalla deje de parpadear o reduzca el ajuste de calor de la zona de cocción seleccionada. Las zonas de cocción siguen funcionando con el ajuste de calor reducido. Si fuera necesario, cambie manualmente los ajustes de temperatura de las zonas de cocción.

Gestión de energía con Limitación de energía

Cuando se ajusta la función Limitación de energía a 6000 W o menos, la potencia de la placa se divide entre todas las zonas de cocción.

Consulte la ilustración para ver posibles combinaciones en las que se pueda distribuir la alimentación entre las zonas de cocción.

Cuando se ajusta la función Limitación de energía para más de 6.000 W, la potencia de la placa se divide entre las secciones indicadas a continuación.

6.8 Hob²Hood

Es una función automática avanzada que conecta la placa de cocción a una

campana especial. La placa de cocción y la campana tienen un compañero de señales infrarrojas. La velocidad del ventilador se define automáticamente según el ajuste de modo y temperatura del utensilio de comida más caliente en la placa de cocción. También puede operar el ventilador manualmente.

Para la mayoría de las campanas, el sistema remoto está desactivado de origen. Actívelo antes de usar la función. Para más información, consulte el manual de instrucciones de la campana.

Utilización automática de la función. Para utilizar la función automática, ajuste el modo automático en H1 - H6. La placa de cocción se ajusta originalmente en H5. La campana extractora reacciona cada vez que se utiliza la placa. La placa de cocción reconoce automáticamente la temperatura del utensilio de cocina y ajusta la velocidad del ventilador.

Modos automáticos

	Luz auto-mática	Hervir1)	Freír2)
Modo H0	Apa-gado	Apagado	Apagado
Modo H1	En-cendi-do	Apagado	Apagado
Modo H23)	En-cendi-do	Veloci-dad del ventilà-dor 1	Veloci-dad del ventilà-dor 1
Modo H3	En-cendi-do	Apagado	Veloci-dad del ventilà-dor 1
Modo H4	En-cendi-do	Veloci-dad del ventilà-dor 1	Veloci-dad del ventilà-dor 1
Modo H5	En-cendi-do	Veloci-dad del ventilà-dor 1	Veloci-dad del ventilà-dor 2
Modo H6	En-cendi-do	Veloci-dad del ventilà-dor 2	Veloci-dad del ventilà-dor 3

1) La placa detecta el proceso de ebullición y activa la velocidad del ventilador según el modo automático. 2) La placa detecta el proceso de fritura y activa la velocidad del ventilador según el modo automático. 3) Este modo activa el ventilador y la luz, y no depende de la temperatura.

Cambio del modo automático

1. Apague el aparato.
2. Toque ① durante 3 segundos. La pantalla se enciende y se apaga.
3. Toque durante 3 horas.
4. Toque ① repetidamente hasta que H se encienda.
5. Toque + para seleccionar un modo automático.

Para usar la campana de extracción directamente en el panel de la campana de extracción, desactive el modo automático de la función.

Cuando termine de cocinar y apague la placa de cocción, el ventilador de la campana puede seguir funcionando durante un poco de tiempo. Tras este tiempo, el sistema desactiva el ventilador automáticamente y evita la activación accidental del ventilador durante los siguientes 30 segundos.

Funcionamiento manual de la velocidad del ventilador

También puede operar la función manualmente. Para ello, toque cuando la placa esté activa. El símbolo cambia a blanco. Esto desactiva el funcionamiento automático de la función y permite modificar manualmente la velocidad del ventilador. Al pulsarlo, se incrementa en un nivel la velocidad del ventilador. Cuando alcance un nivel intensivo y pulse de nuevo, ajusta la velocidad del ventilador de la campana en 0 y lo apaga. El símbolo cambia a rojo. Para volver a poner en marcha el ventilador a velocidad 1, toque

Para activar el funcionamiento automático, apague la placa de cocción y vuelva a encenderla.

Si la función no está activa, se desactiva pasados 10 segundos. Cuando se reinicie la placa, se enciende de nuevo.

Activación de la luz

La placa se puede encender automáticamente cuando se activa la placa. Para ello, ajuste el modo automático en H1-H6.

La luz de la campana extractora se desactiva 2 minutos antes de apagar la placa de cocción.

7. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

7.1 Información general

• Limpie la placa después de cada uso. Utilice siempre recipientes cuya base esté limpia.
• Los arañazos o las marcas oscuras en la superficie no afectan al funcionamiento de la placa.
• Utilice un limpiador especial para la superficie de la placa.
• Utilice un rascador especial para el cristal.

7.2 Limpieza de la placa

• Elimine de inmediato: restos fundidos de plástico, recubrimientos de plástico, azúcar y alimentos que

8. CONSEJOS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

8.1 Utensilios de comida

En las zonas de cocción por inducción, un campo electromagnético fuerte genera calor muy rápidamente en los utensilios de cocina.

Utilice las zonas de cocción por inducción con los utensilios de cocina adecuados.

• La base de los recipientes debe ser lo más gruesa y plana posible.
• Asegúrese de que las bases de los utensilios estén limpias y secas antes de colocarlas sobre la placa de cocción.
• Para evitar arañazos, no deslice ni frote la olla sobre el vidrio cerámico.

Material del utensilio de cocina

• correcto: hierro fundido, acero, acero esmaltado y acero inoxidable con

contengan azúcar, la piedra para evitar quemaduras. Utilice un rascador especial sobre la superficie del cristal formando un ángulo agudo y arrastre la hoja para eliminar la piedra.

• Elimine cuando el aparato se haya enfriado: restos de cal, marcas de agua, manchas de grasa y decoloraciones metálicas. Limpie la placa de cocción con un paño suave humedecido con agua y detergente no abrasivo. Después de limpiar, seque la placa de cocción con un paño suave.
• Elimine cualquier decoloración metálica brillante: utilice una solución de agua y vinagre para limpiar la superficie de cristal con un paño.

bases formadas por varias capas (indicados por el fabricante como aptos para inducción).

• incorrecto: aluminio, cobre, latón, cristal, cerámica, porcelana.

El utensilio de cocina es ADECUADO para cocinar con inducción si:

• el agua hierve muy rápido en una zona con el ajuste de calor máximo.
• un imán se coloca en la base del utensilio de cocina.

Dimensiones del utensilio de cocina

Consulte "Superficie de coccion por induccion" en "Uso diario".

Las zonas de coccion por induccion se adaptan automaticamente al tamano de la base de los utensilios de cocina. - La eficacia de la zona de coccion depende del diametro del utensilio. Un utensilio de cocina con un diametro inferior al minimo solo recibe una parte de la potencia generada por la zona de coccion.

• Por razones de seguridad y resultados de coccion optimos, no utilice utensilios de cocina mayores que los indicados en la "Especificacion de las zonas de coccion". Evite mantener los utensilios de cocina cerca del panel de control durante la coccion. Esto puede afectar al funcionamiento del panel de control o activar accidentalmente las funciones de la placa.

Consulte "Datos tecnicos"

Tipos de utensilios de cocina

Segun el tipo de utensilio de cocina que use, la placa determina el modo puente apropiado. Por ejemplo:

Triangulos vinculados, zonas de coccion estandar, modo central

Modos verticales, modos horizontales

El utensilio de cocina debe cubrir 3 o 4 triangulos sencillos.

ADVERTENCIA!

No utilice la bandeja de horno.

8.2 Ruidos durante la utilizacion

Es posible que escuche los ruidos siguientes:

• crujido: el utensilio de comida esta fabricado con distintos tipos de materiales (construccion por capas).
• silbido: está utilizando una zona de cocción con un nivel de potencia muy elevado y con utensilios de cocina cuya base está hecha de distintos materiales (construcción por capas).
• zumbido: el nivel de calor normal de uso es alto.
• chasquido: se produce una conmutación eléctrica.
• siseo, zumbido: el ventilador está en funcionamiento bajo.

Estos ruidos son normales y no indican fallo alguno.

8.3 Öko Timer (Temporizador Eco)

Con el fin de ahorrar energía, la resistencia de la zona de cocción se apaga antes de que suene la señal del temporizador de cuenta atrás. La diferencia en el tiempo de uso de referencia depende de la temperatura de calentamiento y de la duración de la cocción.

8.4 Ejemplos de aplicaciones de cocción

La relación entre el ajuste de temperatura y el consumo de potencia de la zona de cocción no es lineal. Cuando se aumenta el ajuste de temperatura, no es proporcional al

aumento del consumo de potencia. Significa que una zona de cocción con el ajuste de temperatura medio usa menos de la mitad de su potencia.

Los datos de la tabla son solo orientativos.

Ajuste del ni-vel de calor	Utilíciolo para:	Tiempo (min)	Sugerencias
1	Mantener calientes los alimen-tos.	como estime necesa-rio	Tape los utensilios de comida.
1 - 2	Salsa holandesa, derretir: mantequilla, chocolate, gelati-na.	5 - 25	Remover de vez en cuando.
1 - 2	Cuajar: tortilla, huevos revueltos.	10 - 40	Cocinar con tapa.
2 - 3	Arroces y platos cocinados con leche, calendar comida prepa-radas.	25 - 50	Añadir al menos el doble de lí-quido que de arroz; los platos lácteos deben removerse a media coccción.
3 - 4	Cocinar al vapor verduras, pescados o carnes.	20 - 45	Añada un par de cucaradas de liquido.
4 - 5	Cocinar patatas al vapor.	20 - 60	Utilice como máximo ¼ l de agua para 750 g de patatas.
4 - 5	Grandes cantidades de ali-mentos, estofados y sopas.	60 - 150	Hasta 3 litros de liquido ade-más de los ingredientes.
6 - 7	Freír ligeramente: escalopes, ternera "cordon bleu", chule-tas, hamburguesas, salchi-chas, higado, filetes rusos, huevos, tortitas, rosquillas.	como estime necesa-rio	Dele la vuelta a media coc-ción.
7 - 8	Asado fuerte, bolas de patata, filetes de lomo, filetes.	5 - 15	Dele la vuelta a media coc-ción.
9	Hervir agua, cocer pasta, dorar carne (gulash, asado), freír patatas.
P	Hervir grandes cantidades de agua. PowerBoost está activado.

8.5 Consejos para Hob²Hood

Cuando utilice la placa de cocción con la función:

Proteja el panel de la campana de la luz solar directa. - No encienda la luz halógena del panel de la campana.

• No cubra el panel de control de la placa de cocción.
• No interrumpa la señal entre la placa de cocción y la campana (por ejemplo, con la mano, algún mango o un utensilio alto). Consulte la Imagen.

La campana de la figura es solo a título ilustrativo.

Otros aparatos controlados a distancia pueden bloquear la señal. No utilice ningún aparato cerca de la placa cuando esté Hob2Hood activado.

Campanas extractoras con la función Hob2Hood

Para encontrar toda la gama de campanas extractoras que usan esta función, consulte nuestro sitio web del consumidor. Las campanas extractoras AEG que usan esta función deben tener el símbolo

9. SOLUCIÓN DE PROBLEMAS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

9.1 Qué hacer si...

Problema	Posible causa	Solutacion
La placat no se enciende o no funciona.	La placat no está connectada a un suministro electrico o está mal connectada.	Compruebe si la placat se ha connectado correctamente a la red electrica.
	Ha saltado elFuse.	Asegürese de que el Fuseble es lacause del fallo defunciona-miento. Si elfuseble se funde repetidamente, consulte a un electricistaequalificado.
	No ha ajustado la temperatu-ra antes de que transcurran 10segundos.	Vuelva a encenderla placayajuste el nivel de calor en me-nos de 10segundos.
	Ha pulsado 2 or más senso-res al misismo tiempo.	Toque solo un sensor.
	Pausa está en functionamien-to.	Consulte "Funciones adicona-les".
	Hay agua o grasa en el pa-nel de control.	Limpie el panel de control.
No可以选择ar el nivel de calor máximo de una de las zonas de coc- ción. No可以选择activar una de las zonas de coccción.	Las otheras zonas consumen la potencia的最大ima disponible. Laplaecafunciona correcta-mente.	Reduzca la temperatura de las otheras zonas de cocción conec-tadas a la misma fase. Consul-te "Gestión de energia".
Se emite una señal acústi-ca y laplaça se apaga. Se emite una~-inelacústi-ca cuando laplaça se apaga.	Ha colocado uno o variousensores.	Retire el objecto de los senso-res.
Laplaça se apaga.	Ha colocado algo sobre elpanel de control.	Retire el objecto del panel de control.
Elindicadorde calor resi-dual no se enciende.	La zona no está caliente por-queha funciona bajo tiempo o el sensor está da-ñado.	Si la zona ha funciona el tiempo suficiente como paraestar caliente, consulte con elcentro de servicios autorizzato.
Hob~Hood no funciona.	Ha tapado el panel de con-trol.	Retire el objecto del panel de control.
	Puede estarutilizando un utensilio muy alto que blo-queea la~-nal.	Utilice un utensilio máslittle, cambie la zona de cocción or Manipulemanualmente la campana de cocción.
Los sensoresse calientan.	El utensilio de comida es de-masiado grande o está colocado demasiado cerca delosmandos.	Cologne los utensilios de coci-na grandes en las zonas trase-ras si es possible.
No hay ningún sonido alpulsar los sensores del panel.	Los sonidos están desactivados.	Active los sonidos. Consulte"Funciones adiconiales".
~se enciende.	Dispositivo de seguidapara niños o Bloqueo está enfuncionamento.	Consulte"Funciones adicona-les".
La barra de control parpa-dea.	No hay ningún utensilio decocina sobre la zona o la zo-na no está totalmente cubier-ta.	Cologne un utensilio que cu-bra totalmente la zona de coc-ología.
	El utensilio de comida no esadecuado.	Utilice utensilios de cocina adecuados. Consulte"Conse-jos".
	El diámetro de la base del utensilio de cucina esblemado(PC) para la zona.	Utilice el utensilio de cocina con las dimensiones adeca-das.Consulte "Datas专业技术os".
	PowerSlide está en funcio-namiento. Dos recipientes se colocan en la zona de coc-cision por induccion flexible.	Utilice solo un utensilio. Cons-ulte "Uso diario".
Ey un número se encienden.	Se ha producido un error en la placa.	Apane la placa y vuelva a en-cenderla afterwards de 30 segu-dos. Si vuelve a aparecer E,desconecte la placa de cocciencia de la red electrica. Es-pere 30seguidos antes devoltar a connectar la placa. Si el problema continúa,póngase en contacto con el Centro de servicios专业技术o.
Se oye un pitido constan-te.	La connexióneléctrica no es correcta.	Desconecte la placa de coc-cision de la red electrica. Pida a un electricistaequalficado quecompruebe la instalacion.

9.2 Si no encuentra una solución...

Si no logra subsanar el problema, póngase en contacto con su distribuidor o un centro de servicios técnico. Facilite los datos de la placa de características. Asegúrese de que manipula la placa

correctamente. De lo contrario, el técnico de servicios o el distribuidor facturarán la reparación efectuada, incluso durante el periodo de garantía. La información sobre el periodo de garantía y los centros de servicios autorizados figuran en el folleto de garantía.

10. DATOS TÉCNICOS

10.1 Placa de datos técnicos

Modelo IKK86683FB

Inducción 7.2 kW

N.º de serie:

AEG

Número de producto (PNC) 949 597 793 00

220-240 V / 400 V 2N 50-60 Hz

Hecho en Alemania

7.2 kW

10.2 Especificaciones de la zona de cocción

Superficie de coc- ción por inducción	Potencia nominal (ajuste de calor max.) [W]	PowerBoost [W]	PowerBoost duración的最大ima [min]
Triángulo sencillo	1150	1600	10
Zona de coccción es- tándar	2000	3000	10
Zona central	4200	-	-
Zona vertical	3200	-	-
Zona izquierda hori-zontal	4100	-	-
Zona derecha hori-zontal	3200	-	-

La potencia de las zonas de cocción puede variar de los datos de la tabla. Cambia con el material y las medidas del utensilio.

Tamaño de los utensilios de cocina

Modo Bridge	Dimensiones del utensilio de cucina (minimo)	Dimensiones del utensilio de cucina (máximo)
Triángulo sencillo	100 mm	160 mm
Zona de coccción estándar	160 mm	210 mm
Zona central	240 mm	350 mm
Zona vertical	El área de 3 triángulos sen-cillos	El área de 4 triángulos sen-cillos
Zona horizontal	El área de 3 triángulos sen-cillos	El área de 4 triángulos sen-cillos

Para obtener más información sobre las dimensiones recomendadas del utensilio de cocina, consulte "Superficie de cocción por inducción" en "Uso diario".

11. EFICACIA ENERGÉTICA

11.1 Información del producto*

Identificacion del modelo	IKK86683FB
Tipo de placa	Placa empotrada
Número de zonas de coccción	2
Número deAreas de coccción	1
Tecnología de calentimiento	Inducción

Largo (L) y ancho (A) de la zona de coccción	Anterior derecha	L 22,8 cm A 17,9 cm
	Parte posterior derecha	L 22,8 cm A 18,5 cm
Largo (L) y ancho (A) del airea de coccción	Izquierda	L 46,5 cm A 37,2 cm
Consumo energetico por zona de coccción (EC electric cooking)	Anterior derecha	201,5 Wh / kg
	Parte posterior derecha	201,5 Wh / kg
Consumo energetico del airea de coccción (EC elec-tric cooking)	Izquierda	188,7 Wh / kg
Consumo energetico de la placá de coccción (EC electric hob)		192,3 Wh / kg
* Para la Unión Europea de coformidad con EU 66/2014. Para el Bielorrusia de conformidad con la STB 2477-2017, Anexo A. Para Ucrania, de conformidad con la 742/2019.
EN 60350-2 - Aparatos electrodométricos: encimeras electricas - Parte 2: Placas - Métodos de medicación del rendimiento

Consumo de energía medido según la ilustración:

11.2 Ahorro de energía

Estos consejos la ayudarán a ahorrar energía al cocinar cada día.

• Cuando caliente agua, utilice solo la cantidad que necesite.
• En la medida de lo posible, cocine siempre con los utensilios de cocina tapados.
• Coloque el utensilio de cocina sobre la zona de cocción antes de encenderla.
• Coloque los utensilios de cocina pequeños en zonas de cocción pequeñas.
• Coloque el utensilio de cocina directamente en el centro de la zona de cocción.
• Utilice el calor residual para mantener calientes los alimentos o derretirlos.

12. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos

marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

CE
