Marke	AEG
Modell	IKK64681FB
Produkttyp	Induktionskochfeld zum Einbauen
Kochtechnologie	Induktion

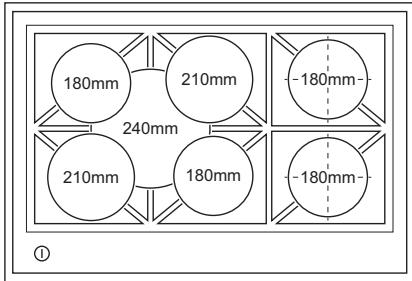

Anzahl der Kochzonen	6 Zonen (12 Dreiecke, kombinierbar)
Stromversorgung	220-240 V / 400 V 2N, 50-60 Hz
Gesamtleistung	7,2 kW (7200 W)
Maße der Kochfläche (ca.)	77 x 52 cm (zu bestätigen)
Hauptfunktionen	PowerBoost, Bridge, Pause, PowerSlide, Hob²Hood, Timer (Countdown und Stoppuhr), Tastenverriegelung, Kindersicherung, Automatische Abschaltung, Leistungsmanagement, Leistungsbegrenzung
Kochstufen	9 Stufen (0-9) + PowerBoost
Restwärmeanzeige	Ja (für jede Zone)
Topferkennung	Ja, automatisch
Kochfläche	Glaskeramik
Pflege und Reinigung	Nach jedem Gebrauch mit einem weichen Tuch und einem nicht scheuernden Reinigungsmittel reinigen. Für hartnäckige Rückstände einen speziellen Schaber verwenden. Keinen Dampfreiniger verwenden.
Sicherheit	Kindersicherung, Tastenverriegelung, automatische Abschaltung (Überhitzung, kein Topf), Topferkennung, Restwärmeanzeige
Ersatzteile und Reparierbarkeit	Nur Original-Ersatzteile verwenden. Für Reparaturen den autorisierten Kundendienst kontaktieren.
Dunstabzugshauben-Kompatibilität (Hob²Hood)	Ja, drahtlose Funktion zur automatischen Steuerung einer kompatiblen AEG-Dunstabzugshaube
Garantie	Siehe beiliegendes Garantieheft
Allgemeine Informationen	Flexibles Induktionskochfeld mit dreieckigen Zonen, die große Kochflächen ermöglichen. Enthält fortschrittliche Funktionen wie PowerSlide und Bridge für Töpfe unterschiedlicher Größen.

Häufig gestellte Fragen - IKK64681FB - IKK64681FB AEG

Warum schaltet sich mein Induktionskochfeld IKK64681FB nicht ein?

Überprüfen Sie zunächst, ob das Kochfeld richtig angeschlossen ist und die Sicherung nicht ausgelöst hat. Drücken Sie die Ein-/Aus-Taste (①) einige Sekunden lang. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Elektriker.

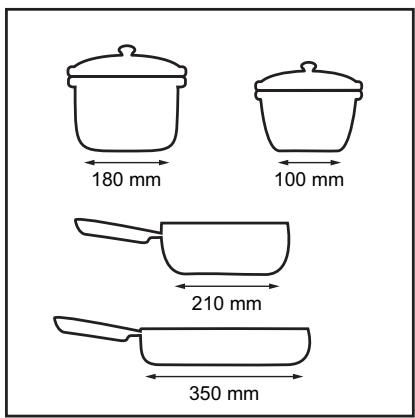

Welche Art von Kochgeschirr sollte auf einem Induktionskochfeld verwendet werden?

Verwenden Sie Töpfe und Pfannen aus Gusseisen, emailliertem Stahl, Edelstahl oder Mehrschichtboden, die speziell für Induktion geeignet sind. Testen Sie mit einem Magneten: Haftet er am Boden, ist das Kochgeschirr geeignet. Vermeiden Sie Aluminium, Kupfer, Glas oder Keramik.

Was bedeutet die Anzeige 'É' oder ein Fehlercode?

Ein Code 'É' gefolgt von einer Zahl weist auf einen internen Fehler hin. Schalten Sie das Kochfeld aus und nach 30 Sekunden wieder ein. Erscheint der Code erneut, ziehen Sie das Gerät für 30 Sekunden vom Netz und schließen Sie es wieder an. Wenn das Problem weiterhin besteht, wenden Sie sich an den autorisierten Kundendienst.

Wie reinige ich die Glaskeramikfläche, ohne sie zu beschädigen?

Reinigen Sie nach jedem Gebrauch mit einem weichen Tuch und einem nicht scheuernden Reinigungsmittel. Für hartnäckige Rückstände (Zucker, geschmolzenes Plastik) verwenden Sie einen speziellen Schaber, indem Sie die Klinge in einem Winkel von etwa 30° halten. Verwenden Sie niemals einen Dampfreiniger oder scheuernde Produkte.

Wie aktiviere ich die Kindersicherung?

Schalten Sie das Kochfeld ein (ohne eine Zone auszuwählen). Drücken Sie die Taste ①, bis das Symbol rot wird und das Auswahlband verschwindet. Zum Deaktivieren wiederholen Sie den Vorgang, bis das Symbol wieder weiß wird.

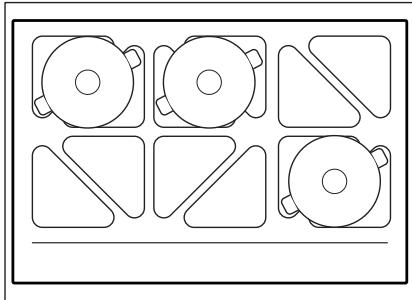

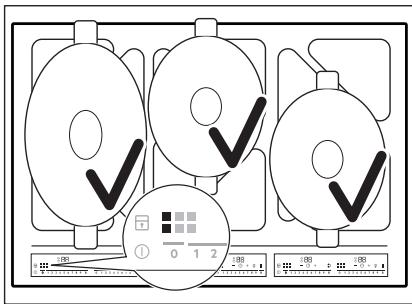

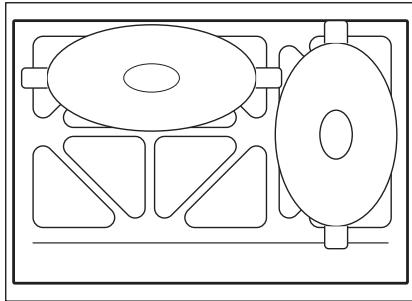

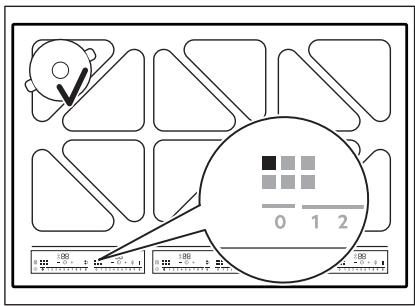

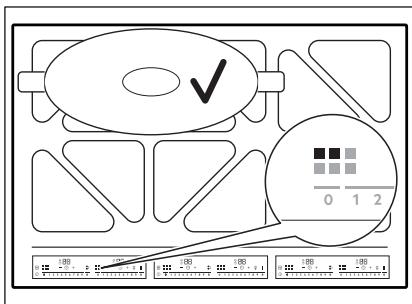

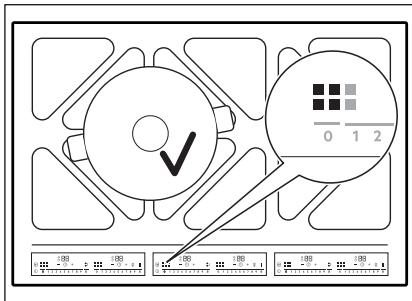

Kann ich einen großen Topf auf mehreren Zonen verwenden?

Ja, dank der Bridge-Funktion. Stellen Sie den Topf auf zwei benachbarte Standard-Kochzonen (oder mehr). Das Kochfeld erkennt automatisch die Größe und aktiviert den Bridge-Modus. Sie können auch manuell die Modi Central, Vertikal oder Horizontal auswählen, indem Sie mehrmals auf die Taste ■ drücken.

Wie stelle ich den Timer ein?

Wählen Sie zunächst die Kochzone und deren Stufe aus. Drücken Sie die Taste ① für den Countdown-Timer (die Ziffern 00 blinken). Stellen Sie mit + und - die Dauer ein (0-99 Min.). Die Funktion startet automatisch nach 3 Sekunden. Für eine Stoppuhr drücken Sie zweimal auf ①, und der Timer beginnt.

Warum gibt das Kochfeld Geräusche von sich (Summen, Klicken)?

Diese Geräusche sind bei einem Induktionskochfeld normal: Summen (hohe Leistung), Klicken (elektrisches Schalten), Pfeifen (Mehrschichtboden). Sie sind kein Anzeichen für eine Fehlfunktion.

Wie verbinde ich das Kochfeld mit einer Dunstabzugshaube mit Hob²Hood?

Stellen Sie sicher, dass Ihre Dunstabzugshaube kompatibel ist und die Funktion aktiviert ist (siehe Anleitung der Dunstabzugshaube). Am Kochfeld ist der Automatikmodus standardmäßig auf H5 eingestellt. Um ihn zu ändern, schalten Sie das Kochfeld aus, drücken Sie ① für 3 Sekunden und folgen Sie den Anweisungen, um einen Modus auszuwählen (H0 bis H6).

Wie ist das Gerät zu entsorgen?

Entsorgen Sie das Gerät nicht über den Hausmüll. Ziehen Sie den Netzstecker, schneiden Sie das Netzkabel ab und bringen Sie es zu einem örtlichen Recyclingzentrum oder wenden Sie sich an Ihre Gemeindeverwaltung, um die Vorgehensweise gemäß den Umweltvorschriften zu erfahren.

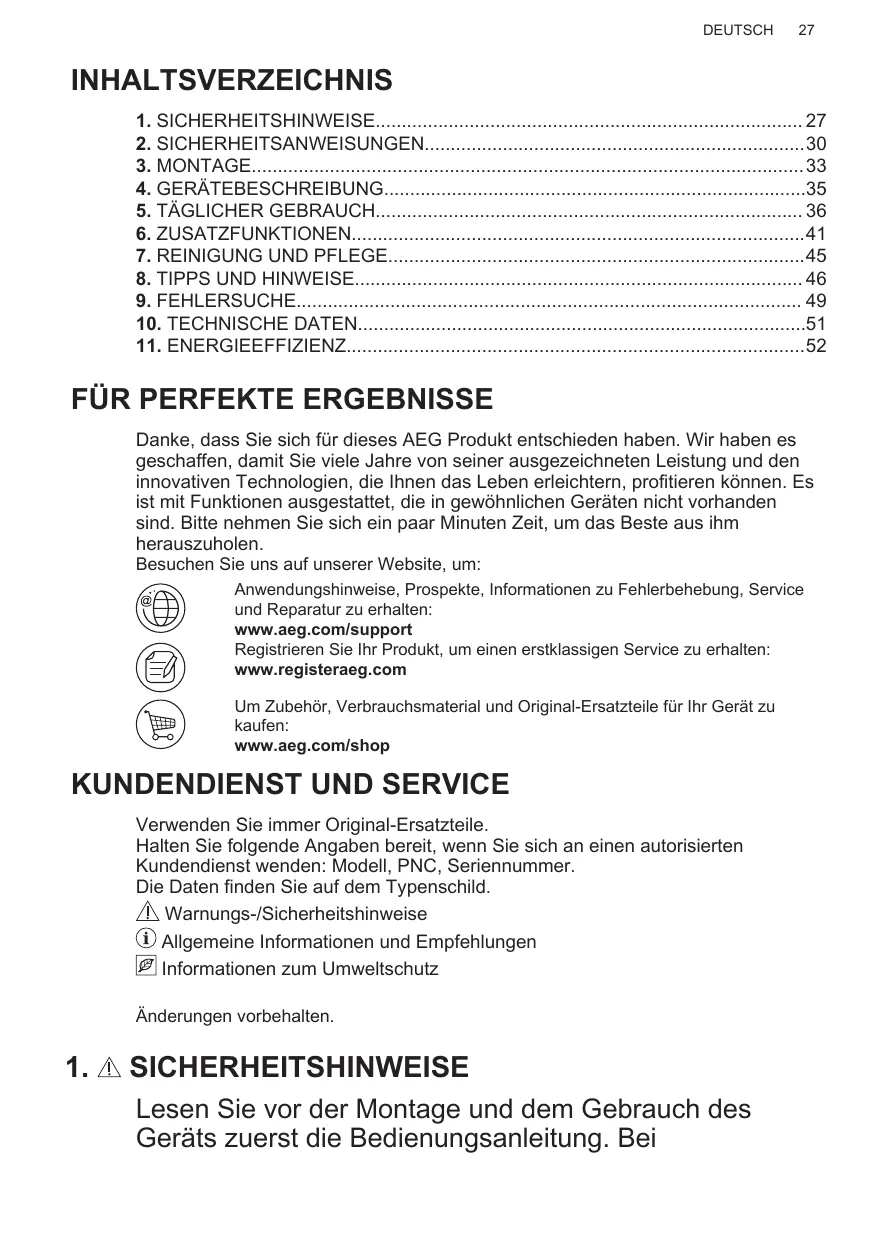

BEDIENUNGSANLEITUNG IKK64681FB - IKK64681FB AEG

1. SICHERHEITSHINWEISE 27
2. SICHERHEITSANWEISUNGEN 30
   3.MONTAGE 33
   4.GERATEBESCHREIBUNG 35
3. TÄGLICHER GEBRAUCH 36
   6.ZUSATZFUNKTIONEN 41
4. REINIGUNG UND PFLEGE 45
5. TIPPS UND HINWEISE 46
6. FEHLERSUCHE 49
7. TECHNISCHE DATEN 51
8. ENERGIEEFFIZIENZ 52

FÜR PERFEKTE ERGEBNISSE

Danke, dass Sie sich für diesen AEG Produkt entschieden haben. Wir haben es geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien, die Ihr den das Leben erleichtern, profitieren können. Es ist mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden sind.itteephmenSie sich ein paar Minuten Zeit,um das Beste aus ihm Herauszuholen.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und Reparatur zu erhalten:

www.aeg.com/support

Registieren Sie Ihr Produkt, um einen erstklassigen Service zu erhalten:

www.registeraeg.com

Um Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu kaufen:

www.aeg.com/shop

KUNDENDIENST UND SERVICE

Verwenden Sie immer Original-Ersatzteile.

Halten Sie folgende Angaben bereit, wenn Sie sich an einen autorisierten

Kundendienst wenden: Modell, PNC, Seriennummer.

Die Daten finden Sie auf dem Typenschild.

Warning-/Sicherheitshinweise
① Allgemeine Informationen und Empfehlungen
Informationen zum Umweltschutz

Änderungen vorbehalten.

1. SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei

Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhalten haben, wie das Gerät safer zu bedieren ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollenn vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.
• Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät.
• Halten Sie samentliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.
• WARNUNG: Halten Sie Kinder und Haustiere von dem Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist. Die zugänglichen Geräteile werden beim Betrieb sehr heiß.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Kinder dürfen keine Reinigung und Wartung des Geräts ohne Beaufsichtigung durchführren.

1.2 Allgemeine Sicherheit

• WARNING: Das Gerät und die zugänglichen Geräteile werden während des Betriebs besteht. Seien

Sie vorsichtig und berühren Sie niemals die Heizelemente.

• WARNING: Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.
• Versuchen Sie NIEMALS, ein Feuer mit Wasser zu Löschen, sondern schalten Sie das Gerät aus unddecken Sie die Flamme ab, z.B. mit einem Deckel oder einer Feuerlöschdecke.
  VORSICHT: Das Gerätarf nicht durch ein externes Schaltgerät, wie einer Zeitschaltuhr, mit Strom versorgt oder an einen Schaltkreis angeschlossen werden, der vom einem Programm regelmäßig ein-und ausgeschaltet wird.
  VORSICHT: Der Kochvorgang muss überwacht werden. Ein kurzer Kochvorgang muss kontinuierlich überwacht werden.
• WARNING: Brandgefahr: Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heißt werden können.
• Verwenden Sie ds Gerät nicht, bevor es in den Einbauchrank gesetzt wird.
• Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
• Schalten Sie die Kochzone nach dem Gebrauch ab und verlassen Sie sich nicht auf die Topferkennung.
• Hat die Glaskeramik-/Glasoberfläche einen Sprung, schalten Sie das Gerät aus undnehmen Sie es vom Stromnetz. Falls das Gerät direkt mit dem Stromnetz verbunden ist und nicht getrennt werden kann, nehmen Sie die Sicherung für den Anschluss Heraus, um die Stromversorgung zu unterbrechen. Verständigen Sie in jedem Fall den autorisierten Kundendienst.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder

einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden.

• WARNING: Verwenden Sie nur Schutzabdeckungen des Herstellers des Kochgeräts, von whom in der Bedienungsanleitung als geeignete und empfohlene Schutzabdeckungen oder die im Gerät enthaltene Schutzabdeckung. Es besteht Unfallgefahr durch die Verwendung ungeeigneter Schutzabdeckungen.

2. SICHERHEITSANWEISUNGEN

2.1 Montage

WARNING!

Die Montage des Gerätsarf nur von einer qualifizierten Fachkraft durchgefuhrt werden.

WARNING!

Verletzungsgefahr sowie Risiko von Schäden am Gerät.

• Entfernen Sie das gesamte Verpackungsmaterial.
  Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
  Die Mindestabstände zu anderen Geräten und Kuchenmöbeln sind einzuhalten.
• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.

• Dachten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.
  Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.
  Installieren Sie das Gerät nicht direkt geben einer Tur oder unter einem Fenster. So kann heiges Kochgeschirr nicht herunterfallen, wenn die Tur oder das Fenster geöffnet wird.

• Jedes Gerät besitzt Kuhlgebläse auf seiner Unterseite.

• Ist das Gerät über einer Schublade installiert:

Lagern Sie keine klinen Papierstücke oder -blätter, die eingezogen werden können, in der Schublade, da sie die Kühlgelblase beschädigen oder das Kühlsystem beeinträchtigen können.
- Halten Sie einen Abstand von mindestens 2 cm zwischen dem Geräteboden und den Teilen, die in der Schublade gelagert sind, ein.

• Entfernen Sie Trennplatten, die im Kichenmöbel unter dem Gerät installiert sind.

2.2 Elektrischer Anschluss

WARNING!

Brand- und

Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
  Das Gerät muss geerdet sein.
  Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.
• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
  Vergewissem Sie sich, dass das Gerät ordnungsgemäß installiert ist.

Lockere und unsachgemäße Kabel oder Stecker (falls vorhanden) können die Klemme überhitzen.

• Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.
• Achten Sie darauf, dass das Netzkabel nicht lose hangt oder sich verheddert.
• Sorgen Sie davon, dass ein Berührungsschutz installiert wird.
• Verwenden Sie die Zugentlastung für das Kabel.
• Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem bereits Gerät oder freiem KochgeschIRR in Berührung kommt.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker (falls vorhanden) und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch eines beschädigten Netzkabels an unseren autorisierten Kundendienst oder eine Elektrofachkraft.
• Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug halten.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Falls die Steckdose lose ist, schreiben Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten.
• Ziehen Sie stets am Netzstecker.
• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfern werden können), Fehlerstromschutzschalter und Schütze.
  Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die

Trenneinrichtung muss mit einer Kontaktöffnungsbrede von mindestens 3 mm ausgeführrt sein.

2.3 Gebrauch

WARNING!

Verletzungs-, Verbrennungs- und Stromschlaggefahr.

• Entfernen Sie vor dem ersten Gebrauch das gesamte Verpackungsmaterial, die Aufkleber und Schutzfolie (falls vorhanden).
• Dieses Gerät ist ausschließlich zur Verwendung im Haushalt (in Innenräumen) bestimmt.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Vergewissern Sie sich, dass die Luftungsöffnungen nicht blockiert sind.
• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.
• Schalten Sie die Kochzonen nach jedem Gebrauch aus.
  Verlassen Sie sich nicht auf die Topferkennung.
• Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Anderenfalls werden sie sehr heiß
• Benutzen Sie das Gerät nicht mit nassen Händen oder wenn es mit Wasser Kontakt hat.
• Verwenden Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Ist die Oberfläche des Geräts gesprungen, trennen Sie das Gerätsofar von der Stromversorgung. Sovermeiden Sie einen elektrischen Schlag.
• Benutzer mit einem Herzschrittmacher führen einen Mindestabstand von 30 cm zu den Induktionskochzonen einhalten, wenn das Gerät in Betrieb ist.
• Wenn Sie Nahrungsmittel in heiBes Öl geben, kann diese spritzen.

WARNING!

Brand- und

Explosionsgefahr

• Ole und Fette können beim Erhitzen brennbare Dämpfe freiisetzen. Halten Sie Flammen oder erhitzte

Gegenstände während des Kochens von Fetten und Ölen fern.

Die Dämpfe, die sehr heißes Öl freisetzen, können zu einer spontanen Verbrennung führen.
- Gebrauchtes Öl, das Speisereste enthalten kann, kann schon bei einer niedrigeren Temperatur einen Brand verursachen als Öl, das zum ersten Mal verwendet wird.
- Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

WARNING!

Risiko von Schaden am Gerät.

• Stellen Sie keinheits Kochgeschirr auf das Bedienfeld.
• Legen Sie keine weiter Topfdeckel auf die Glasoberfläche des Kochfeldes.
• Lassen Sie das Kochgeschirr nicht leerkochen.
• Lassen Sie keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche könnte beschädigt werden.
• Schalten Sie die Kochzonen niemals ein, wenn sich kein Kochgeschirr darauf befindet, oder wenn das Kochgeschirr leer ist.
• Legen Sie keine Alufolie auf das Gerät.
  Kochgeschirr aus Gusseisen, Aluminium oder mit beschädigten Böden kann die Glas- bzw. Glaskeramikoberflüche verkratzen. Hebien Sie das Kochgeschirr stets an, wenn Sie es auf der Kochfläche umsetzen möchten.
• Dieses Gerät ist nur zum Kochen bestimmt. Jeder andere Gebrauch ist als bestimmungsfremd anzusehen, zum Beispiel das Beheizen eines Raums.

2.4 Reinigung und Pflege

• Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.

• Schalten Sie das Gerät vor dem Reinigen aus und setzen Sie es abkühlen

• Reinigen Sie das Gerät nicht mit Wasserspray oder Dampf.
• Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzten Sie keine Scheuermittel, scheuernde Reinigungsschwämchen, Lösungsmittel oder Metallgegenstände.

2.5 Wartung

• Wenden Sie sich zur Reparatur des Geräts an den autorisierten Kundendienst. Dabei können ausschließlich Originalersatzteile verwendet werden.
• Bezüglich der Lampe(n) in diesen Gerät und separat verkaufter Ersatzlampen: Diese Lampen müssen extremen physikalischen Bedingungen in Haushaltsgeräten standhalten, wie z.B. Temperatur, Vibration, Feuchtigkeit, oder sollen Informationen über den Betriebszustand des Gerätes anzeigen. Sie sind nicht für den Einsatz in anderen Geräten vorgesehen und nicht für die Raumbeleuchting geeignet.

2.6 Entsorgung

WARNING!

Verletzungs- und Erstickungsgefahr.

Informationen zur Entsorgung des Gerats erhalten Sie von ihrer Gemeindeverwaltung.
- Trennen Sie das Gerät von der Stromversorgung.
- Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.

3. MONTAGE

WARNING!

Siehe Kapitel

Sicherheitschinweise.

3.1 Vor der Montage

Notieren Sie vor der Montage des Kochfelds folgende Daten, die Sie auf dem Typenschild finden. Das Typenschild ist auf dem Boden des Kochfelds angebracht.

Seriennummer

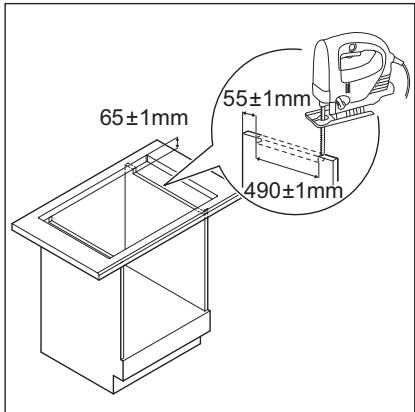

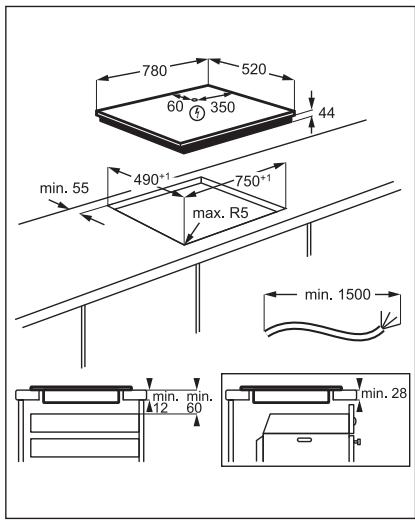

3.2 Einbau-Kochfelder

Einbau-Kochfelder dürfen nur nach dem Einbau in normgerechte, passende Einbaumöbel und Arbeitsplatten betrieben werden.

3.3 Anschlusskabel

• Das Kochfeld wird mit einem Anschlusskabel.
• Ersetzen Sie ein defectes Netzkabel durch den Kabeltyp H05V2V2-F, der einer Temperatur von mindestens 90^ standhalt. Der einzelnche Draht muss einen Durchmesser von mindestens 1,5mm^2 aufweisen. Wenden Sie sichitte an ihren lokalen Kundendienst. Das Anschlusskabelarf nur von einem

qualifizierten Elektriker ersetzt werden.

WARNING!

Alle elektrischen Anschlüsse müssen von einem qualifizierten Elektriker ausgeführct werden.

VORSICHT!

Verbindungen über Kontaktstecker sind verboten.

VORSICHT!

Bohren oder loten Sie die Kabelenden nicht. Das ist verboten.

VORSICHT!

Schließen Sie das Kabel nicht ohne Aderendhülse an.

Einphasiger Anschluss

1. Entfernen Sie die Aderendhülse von Schwarzen und braunen Adern.
2. Entfernen Sie die Isolierung der braunen und schwarzen Adern.
3. Verbinden Sie die schwarzen und braunen Kabelenden.
4. Bringen Sie am gemeinsamen Kabelende eine neue Aderendhülse an (Spezialwerkzeug erforderlich).

Kabelquerschnitt 2 × 1,5 ~mm^2

Einphasiger Anschluss - 220 - 240 V~		Zweiphasiger Anschluss - 400 V 2 ~ N
⊕	Grün – gelb	Grün – gelb	⊕
N	Blau und blau	Blau und blau	N
L	Schwarz und braun	Schwarz	L1
		Braun	L2

3.4 Aufbau

Wenn Sie das Kochfeld unter einer Dunstabzugshaube installieren, beachesen Sieitte die Montageanleitung der Dunstabzugshaube fur den Mindestabstand zwischen den Geräten.

Ist das Gerät über einer Schublade installiert, kann die Kochfeldbelüftung die in der Schublade aufbewahrten Gegenstände während des Garvorgangs aufwärmen.

Sie finden das Video-Tutorial „So installieren Sie Ihr AEG Induktionskochfeld - Arbeitsflächeninstallation", indem Sie den vollständigen Name eingeben, der in der folgenden Grafik angegeben ist.

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

4. GERÄTEBESCHREIBUNG

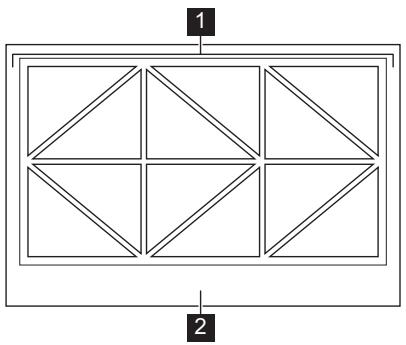

4.1 Kochfeldanordnung

1 Induktionskochfläche
2 Bedienfeld

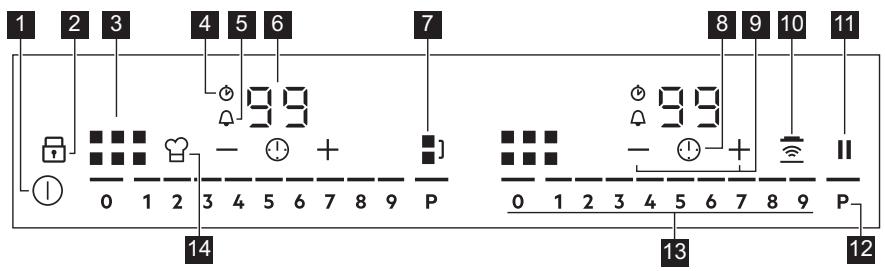

4.2 Bedienfeldanordnung

Bedieren Sie das Gerät über die Sensorfelder. Die Anzeigen, Kontrollampen und akustischen Signale informieren Sie über die aktiven Funktionen.

	Sensorfeld	Commentar
1	①	Ein- und Ausschalten des Kochfeldes.
2		Ein- und Ausschalten der Verriegelung oder Kindersicherung.
3		Anzeige der aktiven Zone.
4		CountUp Timer-Anzeige.
5		Countdown-Timer-Anzeige.
6	-	Timer-Display: 00 - 99 Minuten.
7		Zum Ein- und Ausschalten von Bridge und zum Umschalten zwi-schen den Modi.
8	①	Zum Auswahlen der Timer-Funktionen.
9	+/-	Erhöhen und Verringern der Zeit.
10	=	Ein- und Ausschalten von Hob²Hood.
11	||	Ein- und Ausschalten von Pause.
12	P	Zum Einsatzlen von PowerBoost.
13	-	Einstellen der Kochstufe: 0-9.
14	♀	Ein- und Ausschalten von PowerSlide.

4.3 OptiHeat Control (3-stufige Restwärmeanzeige)

WARNING!

= Solange die Anzeige leuchtet, besteht Verbrennungsgefahr durch Restwärme.

Die Induktionskochzonen erzeugen die erforderliche Hitze zum Kochen direkt im Boden des Kochgeschirrs. Die Glaskeramik wird durch die Hitze des Kochgeschirrs erhitzt.

Die Anzeigen = = -erscheinen, wenn eine Kochzone heiist. Sie zeigen

den Restwärmegrad der Kochzonen an, die Sie gerade verwenden.

Die Anzeige kann ebenso erschinen:

• für die benachbarten Kochzonen, auch wenn Sie sie nicht benutzen,
• wenn heiBes Kochgeschirr auf die kalte Kochzone gestellt wird,
• wenn das Kochfeld ausgeschaltet ist, aber die Kochzone noch heißt ist.

Die Anzeige erlischt, wenn die Kochzone abgekühlt ist.

5. TÄGLICHER GEBRAUCH

WARNING!

Siehe Kapitel
Sicherheitshinweise.

5.1 Ein- und Ausschalten

Halten Sie ① gedrückt, um das Kochfeld ein- oder auszuschalten.

Die Einstellskalen werden nach
Einschalten des Kochfelds eingeschaltet und nach Ausschalten des Kochfelds wieder ausgeschaltet. Bei ausgeschalteten Kochfeld ist nur ① sightbar.

Wenn Sie das Kochfeld einschalten und das Kochgeschirr auf die richtige Stelle stellen, wird es vom Kochfeld erkannt

und das entsprechende Bedienfeld leuchtet auf. Die rote Kochzonenanzeige erscheint über der Einstellskala und zeigt die Position des Topfes an.

5.2 Automatische Abschaltung

Mit dieser Funktion wird das Kochfeld in folgenden Fällen automatisch ausgeschaltet:

• Wenn Sie nicht innerhalb von 50 Sekunden ein Kochgeschirr auf das Kochfeld stellen,

• Wenn Sie nicht innerhalb von 50 Sekunden nach Platzieren des Kochgeschirrs eine Kochstufe einstehen,

• Wenn das Bedienfeld mehr als 10 Sekunden mit verschütteten Lebensmitteln oder einem Gegenstand (Topf, Tuch usw.) bedeckt ist. Wenn der Signatoren tört, wird das Kochfeld ausgeschelt. Entfernen Sie den Gegenstand oder reinigen Sie das Bedienfeld.

• Wenn das Kochfeld zu heißt wird (wenn beiselsweise ein Topf leerkocht). Lassen Sie die Kochzone abkühlen, bevor Sie das Kochfeld wieder verwenden.
• Wenn eine Kochzone nicht ausgeschaltet wurde bzw. die Kochstufe nicht geändert wurde. Nach einiger Zeit wird das Kochfeld ausgeschaltet.

Verhältnis zwischen der Kochstufe und der Zeit, nach der das Kochfeld ausgeschaltet wird:

Temperatureinstel-lung	Das Kochfeld wird ausgeschaltet nach
1 - 2	6 Std
3 - 4	5 Std
5	4 Std
6 - 9	1,5 Std

5.3 Kochstufe

Drücken Sie die gewünschte Kochstufe auf der Einstellskala. Sie konnen ihren Finger auch über die Einstellskala bewegen, um die Kochstufe für eine Kochzone einzustellen oder zu ändern.

Um eine Kochzone auszuschalten, drücken Sie 0.

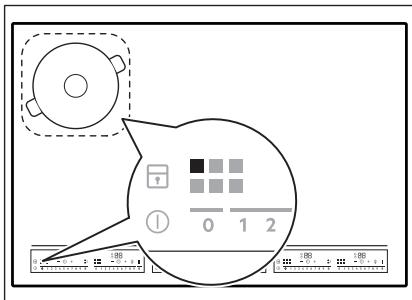

5.4 Gebrauch des Kochfeldes

Die Induktionskochfläche besteht insgesamt aus 12 einzelnen dreieckigen

Kochzonen. Die dreieckigen Zonen konnen getrennt eingeschaltet oder paarweise kombiniert werden, um 6 Standard-Kochzonen zu bilden. Die Paare dreieckiger Zonen konnen auf verschiedene Wegen miteinander kombiniert werden.

Jedes Dreieckspaar wird mit der entspruchenden Einstellskala geregelt. Jedes Quadrat auf dem Bedienfeld kennzeichnet eine Standard-Kochzone auf der Induktionskochfläche.

Ein Dreieckspaar Funktioniert als Standard-Kochzone.

Kochgeschirr

Sie können verschiedene
Kochgeschirrgroßen verwenden: Klein, mittel, groß. Um zu erfahren, wie das Kochfeld den Kochmodus bestimmt, siehe „Induktionskochfläche“ unter.
Weitere Informationen zum Kochgeschirr finden Sie im Kapitel „Praktische Tipps und Hinweise".

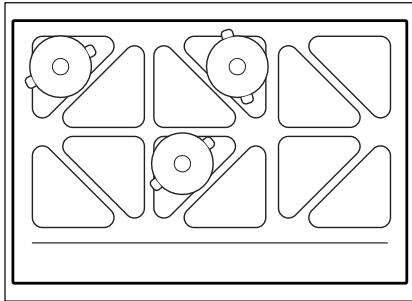

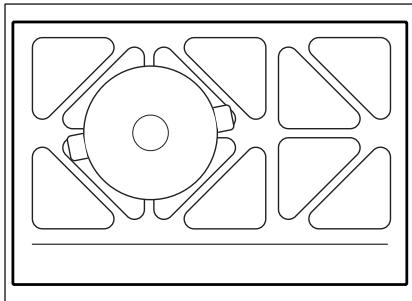

5.5 Induktionskochfläche

Das Kochfeld wählt automatisch den Modus aus, der für die große und Form des Kochgeschirrs geeignet ist.

Stellen Sie das Kochgeschirr mittig auf den ausgewählten Bereich. Das Kochgeschirr sollte den ausgewählten Bereich so welt wie möglich abdecken.

• Stellen Sie kleineres Kochgeschirr mit einem Bodendurchmesser zwischen 100 und 160mm mittig auf ein einzelnes Dreieck.

• Stellen Sie mittelgroßes Kochgeschirr mit einem Bodendurchmesser zwischen 160 und 210 mm auf ein Dreieckspar.

• Stellen Sie Kochgeschirr mit einem Bodendurchmesser zwischen 240 und 350 mm auf vier Dreiecke.

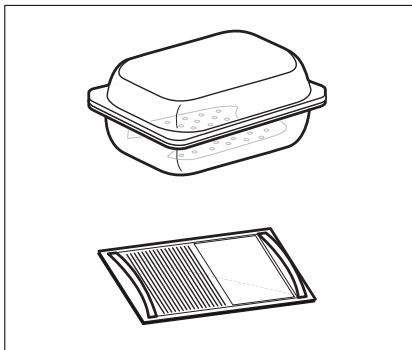

• Ovales Kochgeschirr (z. B. Bräter) sollte auf vertikale oder horizontale Bridge Kombinationen gestellt werden.

Das Kochgeschirr muss 3 oder 4 Dreiecke bedecken.

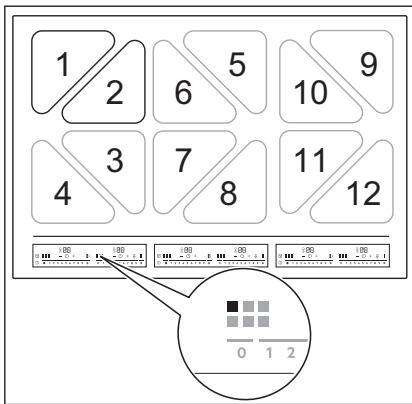

5.6 Gebrauch des Bedienfelds und der Zonenanzeigen

Zwei einzelne Dreiecke bilden eine Standard-Kochzone und werden durch die Anzeigen A B C D E F angezeigt.

B D F

A C E

B = 1 + 2 D = 5 + 6 F = 9 + 10

A = 3 + 4 C = 7 + 8 E = 11 + 12

Die Zonenanzeigen zeigen an, welche Standard-Kochzone von der entsprachenden Einstellskala geregelt wird. Das Kochfeld besitzt 6 Einstellskalen.

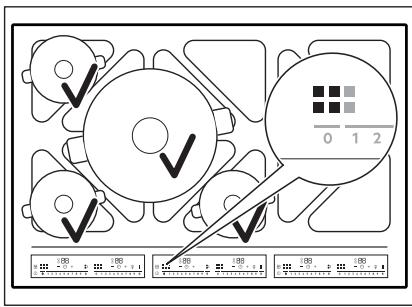

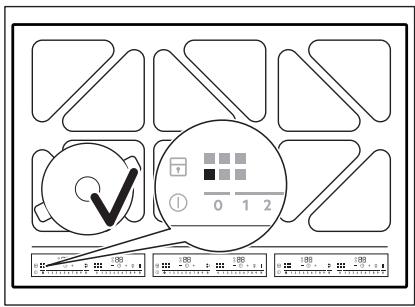

Kochgeschirrpositionen und Zonenanzeigen

Für die oben angegebene Kombination gibt es vier aktive Einstellskalen. Der Topf vorne links wird durch die A-Anzeige in der ersten Einstellskala angezeigt. Der Topf halten links wird durch die B-Anzeige der zweiten Einstellskala angezeigt. Der mittlere Topf wird durch die Anzeigen A B C D der dritten Einstellskala angezeigt. Der Topf vorne rechts wird durch die C-Anzeige in der vierten Einstellskala angezeigt.

In dieser Kombination** konnen nicht mehr als 4 Töfe verwendet werden.

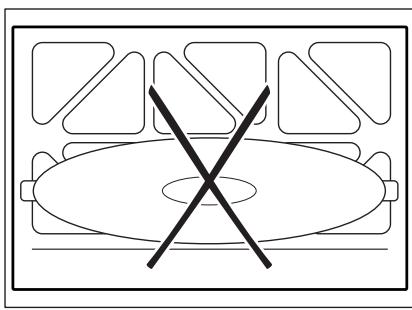

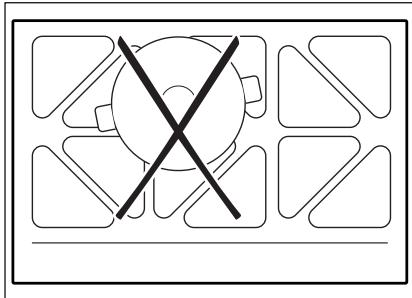

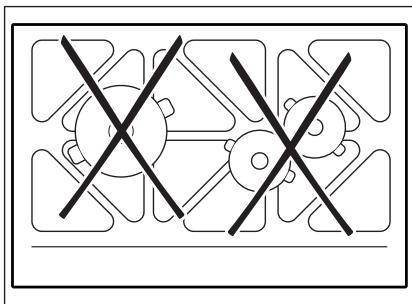

5.7 Falsche Positionen des Kochgeschirrs

5.8 Bridge

Wenn Sie Kochgeschirr auf zwei oder mehr Standard-Kochzonen stellen, und die Kochstufe auf 0 eingestellt ist, erscheint.

Ist die standardmäßige Konfiguration nicht für Ihr Kochgeschirr geeignet, drücken Sie [1] wiederholt, um die gewünschte Konfiguration manuell einzustellen.

Folgende Modi stehen zur Verfügung:

• Mitte
• Vertical
  Horizontal
  Standard-Kochzone

Die Kochzonenanzeigen ändern sich automatisch, um die mögliche Kombination anzuzeigen.

Alle einzeln Dreiecke eines Modus werden über eine Einstellskala gesteuert, die aufleuchtet.

Wenn Sie die Kochstufe ändern, erlischt.1. Wenn die Kochstufe auf 0 eingestellt ist, leuchtet 1] erneut.

5.9 PowerBoost

These Funktion stellt mehr Leistung für die entsprechende Induktionskochzone bereit. These hangt von der Grüße des Kochgeschirrs ab. These Funktion lassst sich nur für eine begrenzte Zeit einschalten.

Die Funktion kann nicht verwendet werden, wenn Bridge im mittleren, vertikalen oder horizontalen Modus eingeschaltet ist.

Einschalten der Funktion für die Kochzone: Berühren Sie P. Das Symbol leuchtet rot.

Die Funktion wird automatisch ausgeschaltet.

Bezuglich der maximalen
Einschaltdauer siehe
"Technische Daten".

5.10 Timer

- Countdown-Timer

Sie konnen diese Funktion verwenden, um die Dauer eines einzelnen Kochvorgangs einzustellen.

Stellen Sie zuerst die Kochstufe für die Kochzone und danach die Funktion ein.

Einschalten der Funktion oder Andern der Uhrzeit: berühren Sie. Die Timer-Ziffern 00 und die Anzeigen + und leuchten auf dem Display. leuchtet rot und 已 {.

Ist der Timer nicht eingestellt, erloschen alle Anzeigen nach 3 Sekunden.

Berühren Sie + oder -, um die Zeit (00 - 99 Minuten) einzustellen. Nach 3 Sekunden wird die Zeit automatisch heruntergebnis. Die Kontrollampen 已 + und erliesen. leuchtete weiterhin rot.

Wenn der Timer abgelaufen ist, ertont ein Signal und 00 blinkt. Berühren Sie zum Ausschalten des Signaltons 1

Ausschalten der Funktion: berühren Sie ①. Die Kontrollampen + und - leuchten. Verwenden Sie - oder +, um 00 auf dem Display einzustellen. Sie können auch die Kochstufe auf 0 stellen. Es ertont ein Signaton und der Timer wird ausgeschaltet.

• CountUp Timer

Mit dieser Funktion konnen Sie feststellen, wie lange eine Kochzone bereits in Betrieb ist.

Einschalten der Funktion: berühren Sie

① zweimal. Die Anzeige leuchtet rot, der Timer wird automatisch gestartet.

Ausschalten der Funktion: berühren

Sie ①. Wenn die Kontrollampen aufleuchten, berühren Sie —.

Kurzzeit-Wecker

Sie konnen diese Funktion als Kurzzeit-Wecker benutzen, wenn das Kochfeld eingeschaltet ist, aber die Kochzonen nicht in Betrieb sind. Stellen Sie, um die Symbole Timer anzuzeigen, einen Topf auf eine Kochzone.

6. ZUSATZFUNKTIONEN

6.1 Pause

Mit dieser Funktion werden alle eingeschalteten Kochzonen auf die niedrigste Kochstufe geschählt.

Wennthese Funktion eingeschaltet ist, werden alle anderen Symbole des Bedienfelds verriegelt.

Wenn die Funktion eingeschaltet ist, können die Symbole ① und || verwendet werden. Die Funktion unterbricht nicht die Timer-Funktionen: und

Einschalten der Funktion: berühren Sie. Das Symbol leuchtet rot. Die Kochstufe wird auf 1 reduziert.

Einschalten der Funktion: , berühren Sie ① bis die Anzeige 已 rot leuchtet. Berühren Sie +oder-, um die Uhrzeit einzustellen. Die Funktion startet automatisch nach 4 Sekunden. Die Kontrollampen ①, + und - erlösen. 已 leuchtet weiterhin rot.

Wenn Sie diese Funktion einstellen,
konnen Sie den Topf entfern.

Wenn die eingestellte Zeit abgelaufen ist, ertont ein Signalton und 00 blinkt. Berühren Sie ① , um den Signalton auszuschalten.

Ausschalten der Funktion: berühren Sie ①. Die Kontrollampen + und - leuchten. Verwenden Sie - oder +, um 00 auf dem Display einzustellen.

Die Funktion hat keine Auswirkung auf den Betrieb der Kochzonen.

Ausschalten der Funktion: berühren Sie II. Das Symbol wird weiß. Die vorherige Kochstufe schaltet sich ein.

6.2 Verriegelung

Sie konnen das Bedienfeld sperren, während das Kochfeld eingeschaltet ist. So wird verhindert, dass die Kochstufe versehentlich geändert wird.

Stellen Sie zuerst die Kochstufe ein.

Einschalten der Funktion: berühren Sie. Das Symbol wird rot und blinkt.

Ausschalten der Funktion: berühren Sie. Das Symbol wird welt.

Wenn Sie das Kochfeld ausschalten, wird diese Funktion auch ausgeschaltet.

6.3 Kindersicherung

These Funktion verhindert eine versehentliche Bedienung des Kochfelds.

Einschalten der Funktion: Schalten Sie das Kochfeld ein. Stellen Sie keine Kochstufe ein. Berühren Sie, bis das Symbol rot leuchtet und die Einstellskala erlischt.

Ausschalten der Funktion: Schalten Sie das Kochfeld ein. Stellen Sie keine Kochstufe ein. Berühren Sie, bis das Symbol weiß leuchtet und die Einstellskala erscheint. Schalten Sie das Kochfeld aus.

6.4 PowerPoint

Mit dieser Funktion konnen Sie die Temperatur durch einfaches Verschieben des Kochgeschirrs auf einen anderen Bereich der Induktionskochfläche einstehen.

These Funktion unterteilt die Kochfläche in drei vertikale Bereiche mit entsprechenden Kochstufen. Das Kochfeld erkennt die Position des Kochgeschirrs und stellt die voreingestelle Leistungsstufe ein. Sie können das Kochgeschirr auf der linken, mittleren oder rechten vertikalen Brücke platzieren.

Allgemeine Informationen:

• Verwenden Sie bei dieser Funktion Kochgeschirr mit einem Mindestdurchmesser des Bodens von 160 mm.
  Die Kochzonenanzeige zeigt beiden Zonen einer Brücke auch dann an, wenn nur eine Zone verwendet wird.
• Sie können die Kochstufe nur dann manuell einstehen, wenn mindestens eine der Zonen automatisch eingeschaltet wurde.

• Sie können die Kochstufe für jeder Bereich getrennt ändern. Wenn Sie das Kochfeld ausschalten, bleiben ihre Kochstufeneinstellungen gespeichert und werden wieder aktiviert, wenn Sie die Funktion erneut einschalten.

• Wenn Sie die Kochstufe ändern möchten, haben Sie das Kochgeschirr an und platzieren Sie es auf einer anderen Zone. Das Verschieben des Kochgeschirrs kann Kratzer und Verfährbungen der Oberfläche verursachen.

Einschalten der Funktion

Zum Einsatz der Funktion, drucken Sie auf. Wenn die Funktion eingeschaltet ist, leuchtet das Symbol rot und die Einstellskala zeigt die voreingestelle Leistungsstufe an.

Wird auf den Kochzonen
kein Kochgeschirr erkannt,
ertont nach 9 Minuten ein
akustisches Signal und die
Kochzonen schalten sich
automatisch aus. Drücken
Sie um diese Funktion
fortzusetzen.

Einstellen der Leistungsstufe

Wahlen Sie die Kochzone auf der Einstellskala, um die Leistungsstufe einzustellen.

Ausschalten der Funktion

Drücken Sie zum Ausschalten der Funktion 日

6.5 OffSound Control (Einund Ausschalten derSigntõne)

Schalten Sie das Kochfeld aus. Drucken Sie 3 Sekunden lang. Das Display wird ein- und ausgeschaltet. Drucken Sie 3 Sekunden lang. oder entscheid. Drucken Sie des Timers, um eine der folgenden Optionen auszuwahlen:

• die Signaltone sind ausgeschelt
• die Signaltone sind eingescheltet Um ihre Auswahl zu bestätigen, warten Sie, bis sich das Kochfeld automatisch ausschaltet.

Haben Sie die Funktion auf [b]eingestellt, ertont der Signalton nur in folgenden Fällen:

• Bei der Berührung von ①
• Nach Ablauf der Zeit Kurzzeit-Wecker
• Nach Ablauf der Zeit Kurzzeitmesser
• Wenn Sie etwas auf das Bedienfeld stellen.

6.6 Leistungsbegrenzung

Das Kochfeld ist standardmäßig auf die höchste verfügbare Leistungsstufe eingestellt.

Verringern oder Erhöhen der Leistungsstufe:

1. Schalten Sie das Kochfeld aus.
2. Halten Sie ① 3 Sekunden lang gedrückt. Das Display wird ein- und ausgeschaltet.
3. Halten Sie 3 Sekunden lang gedrückt. b oder b wird angezeigt.
4. Drucken P72 erscheint.
5. Drucken / + des Timers, um die Leistungsstufe einzustellen.

Leistungsstufen

Siehe Kapitel „Technische Daten".

VORSICHT!

Achten Sie darauf, dass die gewährte Leistungsstufe für die Sicherungen in der Hausinstallation geeignet ist.

P72—7200W
P15—1500W
P20—2000W
P25—2500W
P30—3000W
P35—3500W
P40—4000W
P45—4500W
P50—5000W
P60—6000W

6.7 Power-Management

Sind mehrere Zonen eingeschaltet und die verbrauchte Leistung überschreitet die Begrenzung der Stromversorgung, teilt diese Funktion die verfügbarle Leistung zwischen allen Kochzonen auf. Das Kochfeld steuert die Kochstufen, um die Sicherungen der Hausinstallation zu schätzen.

Die Kochzonen werden nach Position und Anzahl der Phasen im Kochfeld gruppiert. Jede Phase darf mit einer maximalen Leistung von (3700 W) belastet werden. Erreicht das Kochfeld die maximale verfügbare Leistung innerhalb einer Phase oder die ausgewählte Gesamtlistungsgrenze, wird die Leistung der Kochzonen automatisch reduziert.
Die Kochstufe der zuletzt gewählten Kochzone wird immer priorisiert. Die verbleibende Leistung wird zwischen den zuvor eingeschalteten Kochzonen in umgekehrter Reihenfolge aufgeteilt.
Die Kochstufenanzeige der reduzierten Zonen wechselt zwischen der anfangs gewählten Kochstufe und der reduzierten Kochstufe.
- Warten Sie, bis das Display aufhört zu blinke, oder verringern Sie die Kochstufe der zuletzt ausgewählten Kochzone. Die Kochzonen arbeiten mit der reduzierten Kochstufe weiter. Ändern Sie bei Bedarf die Kochstufen der Kochzonen manuell.

Power-Management mit Leistungsbegrenzung

Bei Einstellung der Funktion Leistungsbegrenzung auf 6000 W oder weniger, wird die Leistung des Kochfelds unter allen Kochzonen aufgeitlt.

Siehe Abbildung für mögliche Kombinationen, wie die Leistung unter den Kochzonen verteil werden kann.

Bei Einstellung der Funktion Leistungsbegrenzung auf mehr als 6000 W, wird die Leistung des Kochfelds zwischen den unter angegebenen Bereichen aufgeteilt.

6.8 Hob²Hood

These innovative automatische Funktion verbindet das Kochfeld mit einer speziellen Dunstabzugshaube. Das Kochfeld und die DunstabzugshaubeCOMMUNIZIEREN mit Hilfe von Infrarotsignalen. Die Drehzahl des Lufters wird automatisch eingestellt. Sie richtet sich nach dem eingestillten Modus und der Temperatur des heißsten Topfs auf dem Kochfeld. Sie konnen den Lüfter auch manuell bedieren.

Bei den meisten Dunstabzugshauben ist das Fernsteuerungssystem werkseitig ausgeschelt. Aktivieren Sie es, bevor Sie die Funktion einschalten. Weitere Informationen finden Sie in der Anleitung der Dunstabzugshaube.

Automatische Bedienung der Funktion

Stellen Sie für den automatischen Betrieb der Funktion den Modus auf H1 – H6. Das Kochfeld ist standardmäßig auf H5 eingestellt. Die Dunstabzugshaube reagiert, wenn Sie das Kochfeld bedienen. Das Kochfeld misst die Temperatur des Kochgeschirrs und passst die Geschwindigkeit des Lüfters automatisch an.

Automatikmodi

	Ato-mati-scheBe-leuch-tung	Ko-chen1)	Braten2)
Modus H0	Aus	Aus	Aus
Modus H1	Ein	Aus	Aus
Modus H23)	Ein	Lüftergeschwin-digkeit 1	Lüftergeschwin-digkeit 1
Modus H3	Ein	Aus	Lüftergeschwin-digkeit 1
Modus H4	Ein	Lüftergeschwin-digkeit 1	Lüftergeschwin-digkeit 1
Modus H5	Ein	Lüftergeschwin-digkeit 1	Lüftergeschwin-digkeit 2
Modus H6	Ein	Lüftergeschwin-digkeit 2	Lüftergeschwin-digkeit 3

1) Das Kochfeld erkennt, dass gekocht wird, und regelt die Lüftergeschwindigkeit je nach eingestelltem Automatikmodus.
2) Das Kochfeld erkennt, dass gebraten wird, und regelt die Lüftergeschwindigkeit je nach eingestelltem Automatikmodus.
3) Dieser Modus schaltet den Lüfter und die Beleuchtung ein und verlässt sich nicht auf die Temperatur.

Ändern des Automatikmodus

1. Schalten Sie das Gerät aus.
2. Berühren Sie ① 3 Sekunden lang. Das Display wird ein- und ausgeschaltet.
3. Berühren Sie 3 Sekunden lang.
4. Berühren Sie ① wiederholt, bis aufleuchtet.
5. Berühren Sie +, um einen Automatikmodus auszuwahlen.

Schalten Sie den Automatikmodus der Funktion aus, um die Dunstabzugshaube direkt einzuschalten.
Wenn Sie das Garen beenden und das Kochfeld ausschalten, kann die Dunstabzugshaube noch über einen bestimmten Zeitraum laufen. Nach dieser Zeit schaltet das System den Lüfter automatisch aus. Während der folgenden 30 Sekunden kann der Lüfter nicht wieder eingeschaltet werden.

Manuelle Bedienung der Lüftergeschwindigkeit

Sie konnen die Funktion auch manuell bedieren. Berühren Sie hierzu, wenn das Kochfeld eingeschaltet ist. Das Symbol wird weiß. Dies deaktiviert den Automatikbetrieb und Sie konnen die Lüftergeschwindigkeit manuell ändern. Durch Drucken von erhöht sich die Lüftergeschwindigkeit um eine Stufe. Wenn Sie die Intensivstufe gewählt haben und erneut drucken, wird die

7. REINIGUNG UND PFLEGE

WARNING!

Siehe Kapitel
Sicherheitshinweise.

7.1 Allgemeine Informationen

• Reinigen Sie das Kochfeld nach jedem Gebrauch.
• Verwenden Sie stets Kochgeschirr mit sauberen Böden.
• Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Kochfelds nicht.
• Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.
• Verwenden Sie einen speziellen Reinigungsschaber für das Glas.

Geschwindigkeit auf 0 gesetzt und die Dunstabzugshaube ausgeschaltet. Das Symbol wird rot. Berühren Sie um die Lüftergeschwindigkeit wieder auf 1 einzustellen.

Zum Einsatz des Automatikbetriebs schalten Sie das Kochfeld aus und wieder ein.

Ist die Funktion nicht
eingeschaltet, wird nach
10 Sekunden ausgeschaltet.
Wenn das Kochfeld erneut
eingeschaltet wird, leuchtet
wieder.

Einschalten der Beleuchtung

Sie konnen das Kochfeld so einstellen, dass die Beleuchtung automatisch eingeschaltet wird, wenn Sie das Kochfeld einschalten. Stellen Sie hierzu den Automatikmodus auf H1 - H6 ein.

Die Beleuchtung der Dunstabzugshaube schaltet sich 2 Minuten nach dem Ausschalten des Kochfelds aus.

7.2 Reinigen des Kochfelds

• Folgendes muss sofort entwickel werden: Geschmolzener Kunststoff, Plastikfolie, Zucker und zuckerhaltige Lebensmittel. Anderenfalls konnen die Verschmutzungen das Kochfeld beschädigen. Achten Sie darauf, dass sich niemand Verbrennungen zuzieht. Den speziellen Reinigungsschaberschräg zur Glasfläche ansetzen und über die Oberfläche bewegen.
• Folgendes kann nach ausreichender Abkuhlung des Kochfelds entfernt werden: Kalkund Wasserränder, Fettspritzer und metallisch schimmernde Verfürbungen. Reinigen Sie das Kochfeld mit einem feuchten Tuch und nicht scheuernden

Reinigungsmittel. Wischen Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken.

• Entfernen Sie metallisch schimmernde Verfarbungen:

8. TIPPS UND HINWEISE

WARNING!

Siehe Kapitel

Sicherheitshinweise.

8.1 Kochgeschirr

Bei Induktionskochzonen erzeugt ein starkes Elektromagnetfeld die Hitze im Kochgeschirr sehr schnell.

Benutzen Sie für die Induktionskochzonen geeignetes Kochgeschirr.

• Der Boden des Kochgeschirrs muss so dick und flach wie möglich sein.
• Stellen Sie sicher, dass die Topfböden sauber sind, bevor Sie sie auf das Kochfeld stellen.
  Um Kratzer zu vermeiden, darf der Topf nicht auf dem Keramikglas verschoben werden.

Kochgeschirrmaterial

• geeignet: Gusseisen, Stahl, Stahlemail, Edelstahl, Boden aus mehreren Schichten verschiedener Materialien (vom Hersteller als geeignet gekennzeichnet).
• nicht geeignet: Aluminium, Kupfer, Messing, Glas, Keramik, Porzellan.

Kochgeschirr eignet sich für Induktionskochfelder, wenn:

• Wasser sehr schnell auf einer Kochzone kocht, die auf die höchste Erhitzungsstufe geschalteit ist.
• Ein Magnet auf den Boden des Kochgeschirrszieht.

Abmessungen des Kochgeschirrs

Siehe

"Induktionskochfläche" unter Täglicher Gebrauch.

Benutzen Sie für die Reinigung der Glasoberfläche ein mit einer Lösung aus Essig und Wasser angefeuchtetes Tuch.

• Induktionskochzonen passen sich automatisch an die Größe des Kochgeschirrbodens an.
  Die Kochzoneneffizienz hangt vom Durchmesser des Kochgeschirrs ab. Kochgeschirr mit einem Durchmesser kleiner als das Minimum erhalten nur einen Teil der von der Kochzone erzeugten Leistung.
• Verwenden Sie aus Sicherheitsgründen und für optimale Kochergebnisse nicht mehr Kochgeschirr als in der „Spezifikation der Kochzonen" angegeben. Vermeiden Sie es, Kochgeschirr während des Kochvorgangs in die Höhe des Bedienfels zu stellen. Dies konnte sich auf die Funktionsweise des Bedienfels auswirken oder die Kochfeldfunktionen versehentlich aktivieren.

Siehe hierzu „Technische Daten".

Arten von Kochgeschirr

Je nach verwendetem Kochgeschirr bestimmt das Kochfeld den geeigneten Brücken-Modus. Zum Beispiel:

Einzelne Dreiecke, Standard-Kochzonen, Mitten-Modus

Vertikaler Modus, horizontale Modi

Das Kochgeschirr muss 3 oder 4 einzeln Dreiecke bedecken.

WARNING! Verwenden Sie kein Backblech.

8.2 Betriebsgeräusche

Es gibt verzischendene Betriebsgeräusache:

• Knacken: Das Kochgeschirr besteht aus unterschiedlichen Materialien (Sandwichkonstruktion).
• Pfeifen: Sie haben die Kochzone auf eine hohe Stufe geschaltet und das Kochgeschirr besteht aus

unterschiedlichen Materialien (Sandwichkonstruktion).

Summen: Sie haben die Kochzone auf eine hohe Stufe geschaltet.
- Klichen: Elektrisches Umschalten.
Zischen, Surren: Der Ventilator lauft. Die Gerausche sind normal und weisen nicht auf eine Störung hin.

8.3 Öko Timer (Öko-Timer)

Um Energie zu sparen, schaltet sich die Kochzonenheziehung vor dem Signal des Kurzzeitmessers ab. Die Abschaltzeit hängt von der eingestillten Kochstufe und der Gardauer ab.

8.4 Anwendungsbeispiele für das Garen

Das Verhältnis zwischen der Kochstufe und dem Energieverbrauch der Kochzone ist nicht linear. Bei einer höheren Kochstufe steigt der Energieverbrauch nicht proportional an. Das bedeutet, dass eine Kochzone, die auf eine mittlere Kochstufe eingestellt ist, weniger als die Hälfte ihrer maximalen Leistung verbraucht.

Bei den Angaben in der folgenden Tabelle handelt es sich um Richtwerte.

Kochstufe	Verwendung:	Dauer (Min.)	Hinweise
1	Warmhalten von gegarten Speisen.	Nach Bedarf	Legen Sie einen Deckel auf das Kochgeschirr.
1 - 2	Sauce Hollandaise, Schmelzen von: Butter, Schokolade, Gela-tine.	5 - 25	Gelegentlich umruhren.
1 - 2	Stocken: Lockere Omeletts, gehene Eier.	10 - 40	Mit Deckel garen.
2 - 3	Köcheln von Reis und Milchge-richten, Erhitzen von Fertigge-richten.	25 - 50	Mindestens doppelte Menge Flüssigkeit zum Reis geben, Milchgerichte nach der Häfte der Zeit umruhren.
3 - 4	Dünsten von Gemüse, Fisch, Fleisch.	20 - 45	Einige Esslöfel Flüssigkeit zu-gehen.
4 - 5	Dampfgaren von Kartoffeln.	20 - 60	Max. 1/4 l Wasser für 750 g Kartoffeln verwenden.
4 - 5	Kochen größer Speisemen-gen, Eintopfgerichte und Suppen.	60 - 150	Bis zu 3 l Flüssigkeit plus Zu-taten.
6 - 7	Bei geringer Hitze anbraten: Schnitzel, Cordon bleu, Kote-lett, Frikadellen, Bratwürste, Leber, Mehlschwitze, Eier, Pfannkuchen, Donuts.	Nach Bedarf	Nach der Hälfte der Gardauer wenden.
7 - 8	Braten bei starker Hitze: Rösti, Lendenstücke, Steaks.	5 - 15	Nach der Hälfte der Gardauer wenden.
9	Aufkochen von Wasser, Nudeln kochen, Anbraten von Fleisch (Gulasch, Schmorbraten), Frittieren von Pommes frites.
P	Aufkochen große Mengen Wasser. PowerBoost ist eingeschaltet.

8.5 Tipps und Hinweise für Hob²Hood

Bei der Bedienung des Kochfelds mit der Funktion:

Schützen Sie die Dunstabzugshaube vor direktem Sonnenlicht.
- Stellen Sie kein Halogenlicht auf die auf die Dunstabzugshaube.
- Decken Sie das Bedienfeld des Kochfelds nicht ab.
- Unterbrechen Sie den Signafluss zwischen dem Kochfeld und der Dunstabzugshaube nicht (z. B. mit der Hand, einem Kochgeschirrrgriff oder große Topf). Siehe Abbildung.

Die abgebildete Dunstabzugshaube ist nur beiselhaft.

Andere ferngesteuerte Geräte konnen das Signal blockieren. Verwenden Sie solche Geräte nicht in der Nähe des Kochfelds, wenn Hob²Hood eingeschaltet ist.

Dunstabzugshauben mit der Funktion Hob²Hood

Das gesamte Sortiment an Dunstabzugshauben, die mit dieser Funktion ausgestattet sind, finden Sie auf unserer Kunden-Website. AEG Dunstabzugshauben, die mit dieser

Funktion ausgestattet sind, haben das

Symbol

9. FEHLERSUCHE

WARNING!

Siehe Kapitel

Sicherheitshinweise.

9.1 Was zu tun ist, wenn ...

Störung	Mögliche Ursache	Problembehebung
Der Backofen kann nicht eingeschaltet oder bedient werden.	Das Kochfeld ist nicht oder nicht ordnungsgemäß an die Spannungsversorgung ange-schlossen.	Prüfen Sie, ob das Kochfeld ordnungsgemäß an die Span-nungsversorgung angeschlos-SEN ist.
	Die Sicherung ist durchge-brannt.	Vergewissem Sie sich, dass die Sicherung die Ursache für die Störung ist. Brennt die Si-cherung wiederholt durch, wenden Sie sich an eine quali-fizierte Elektrofachkraft.
	Sie haben die Kochstufe nicht innerhalb von 10 Se-kunden eingestellt.	Schalten Sie das Kochfeld er-neut ein und stellen Sie die Kochstufe innerhalb von wi-ner als 10 Sekunden ein.
	Sie haben 2 oder mehr Sen-sorfelder gleichzeitig berührt.	Berühren Sie nur ein Sensor-feld.
	Pause ist eingeschaltet.	Siehe „Weitere Funktionen".
	Auf dem Bedienfeld befinden sich Wasser- oder Fettsprit-zer.	Reinigen Sie das Bedienfeld.
Sie können die höchste Kochstufe für eine der Kochzonen nicht einschal-ten.	Die anderen Kochzonen ver-brauchen die maximal ver-fugbare Leistung. Ihr Kochfeld funktioniert ein-wandfrei.	Reduzieren Sie die Leistung der anderen Kochzonen, die an dieselbe Phase ange-schlossen sind. Siehe „Leis-tungsbegrenzung".
Sie können eine der Koch-zonen nicht einschlalten.
Ein akustisches Signal er-ömmt und das Kochfeld wird ausgeschaltet. Wenn das Kochfeld aus-geschaltet ist, ertönt ein akustisches Signal.	Sie haben etwas auf ein oder mehrere Sensorfelder ge-stellt.	Entfernen Sie den Gegenstand von den Sensorfeldern.
Das Kochfeld wird ausgeschaltet.	Sie haben etwas auf das Be-dienfeld gestellt.	Entfernen Sie den Gegenstand vom Bedienfeld.
Die Restwärmeanzeige Funktioniert nicht.	Die Kochzone ist nicht weiß, da sie nur kurze Zeit in Be-trieb war oder der Sensor ist beschädigt.	Wenn die Kochzone lange ge-nug betrieben wurde, um weiß zu sein, wenden Sie sich an ein autorisiertes Kundenzent-rum.
Hob2Hood Funktioniert nicht.	Sie haben das Bedienfeld bedeckt.	Entfernen Sie den Gegenstand vom Bedienfeld.
	Sie benutzen einen sehr gro-ßen Topf, der das Signal blo-ckiert.	Verwenden Sie einen kleine- ren Topf, whicheln Sie die Kochzone oder bedieren Sie die Dunstabzugshaube manu- ell.
Die Sensorfelder werden—heiß.	Das Kochgeschirr ist zu groß oder Sie haben es zu nahe an die Bedienelemente gestellt.	Stellen Sie großees Kochge-schirr nach Möglichkeit auf die hinteren Kochzonen.
Es ertont kein Signalton, wenn Sie die Sensorfelder des Bedienfels berühren.	Der Ton ist ausgeschaltet.	Schalten Sie den Ton ein. Sie-he „Weitere Funktionen".
leuchtet.	Kindersicherung oder Verrie-gelung ist eingeschaltet.	Siehe „Weitere Funktionen".
Die Einstellskala blinkt.	Es befindet sich kein Koch- geschirr auf der Kochzone oder die Kochzone ist nicht vollständig bedeckt.	Stellen Sie das Kochgeschirr so auf die Kochzone, dass sie vollständig bedeckt wird.
	Sie verwenden ungeeignetes Kochgeschirr.	Verwenden Sie geeignetes Kochgeschirr. Siehe „Tipps und Hinweise".
	Der Durchmesser des Koch- geschirrbodens ist zu Klein für die Kochzone.	Verwenden Sie Kochgeschirr mit den wichtigen Abmessun-gen. Siehe hierzu „Technische Daten".
	PowerSlide ist eingeschaltet. Auf dem flexiblen Induktions-kochfeld befinden sich zwei Töppe.	Verwenden Sie nur einen Topf. Siehe „Täglicher Ge-brauch".
E und eine Zahl werden angezeigt.	Es ist ein Fehler im Kochfeld aufgetreten.	Schalten Sie das Kochfeld aus und nach 30 Sekunden wieder ein. Wenn E erneut erscheid, trennen Sie das Kochfeld von der Spannungsvorsorgung. Schalten Sie nach 30 Sekunden das Kochfeld wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Servicezentrum.
Es ist ein konstanter Piep-ton zu hören.	Unsachgemäßer elektrischer Anschluss.	Trennen Sie das Kochfeld von der Stromversorgung. Wenden Sie sich an eine Elektroforsch-kraft zur Überprüfung der Installation.

9.2 Wenn Sie keine Lösung\ finden ...

Wenn Sie das Problem nicht selbst lösenden, wenden Sie sich an ihren Handler oder einen autorisierten Kundendienst. Geben Sie die Daten auf dem Typenschild an. Vergewissern Sie sich, dass Sie das Kochfeld richtig

bedient haben. Wenn die Wartung von einem Servicetechniker oder einem Handler nicht kostenlos erfolgt, ist auch während der Garantiezeit eine Gebühr zu entrichten. Die Informationen über Garantiezeitraum und autorisierte Kundendienststellen finden Sie in der Garantieborschüre.

10. TECHNISCHE DATEN

10.1 Typenschild

Modell IKK86683FB

Typ 62 D6A 06 AD

Induktion 7.2 kW

Ser.-Nr.

AEG

Produkt-Nummer (PNC) 949 597 793 00

220-240 V/400 V 2N ~ 50-60 Hz

Hergestellt in Deutschland

7.2 kW

10.2 Technische Daten der Kochzonen

Induktionskochflä- che	Nennleistung (höchste Kochstu- fe) [W]	PowerBoost [W]	PowerBoost maxima- le Einschaltdauer [Min.]
Ein Dreieck	1150	1600	10
Standard-Kochzone	2000	3000	10
Mittlere Kochzone	4200	-	-
Vertikale Kochzone	3200	-	-
Linke horizontaleKochzone	4100	-	-
Rechte horizontaleKochzone	3200	-	-

Die Leistung der Kochzonen kann von den Daten in der Tabelle abweichen. Sie ändert sich mit dem Material und den Abmessungen des Kochgeschirrs.

Kochgeschirr-Größen

Bridge-Modus	Abmessungen des Koch-geschirrs (Mindestgroße)	Abmessungen des Koch-geschirrs (Maximalgroße)
Ein Dreieck	100 mm	160 mm
Standard-Kochzone	160 mm	210 mm
Mittlere Kochzone	240 mm	350 mm
Vertikale Kochzone	Bereich mit 3 einzelnen Drei-cken	Bereich mit 4 einzelnen Drei-cken
Horizontale Kochzone	Bereich mit 3 einzelnen Drei-cken	Bereich mit 4 einzelnen Drei-cken

Weitere Informationen zu den Abmessungen des empfohlenen Kochgeschirrs finden Sie unter „Induktionskochfläche" unter „Täglicher Gebrauch".

11. ENERGIEEFFIZIENZ

11.1 Produktinformationen*

Modellbezeichnung		IKK86683FB
Kochfeldtyp		Einbau-Kochfeld
Anzahl der Kochfelder		2
Anzahl der Kochflächen		1
Heiztechnik		Induktion
Länge (L) und Breite (B) der Kochzone	Vorne rechts	L 22,8 cm B 17,9 cm
	Hinten rechts	L 22,8 cm B 18,5 cm
Länge (L) und Breite (B) der Kochfläche	Links	L 46,5 cm W 37,2 cm
Energieverbrauch pro Kochfeld (EC electric coo-king)	Vorne rechtsHinten rechts	201,5 Wh / kg201,5 Wh / kg
Energieverbrauch der Kochfläche (EC electric coo-king)	Links	188,7 Wh / kg
Energieverbrauch des Kochfelds (EC electric hob)		192,3 Wh / kg
* Für die Europäische Union gemäß EU 66/2014. Für Weißbrussland gemäß STB2477-2017 Anhang A. Für die Ukraine gemäß 742/2019.
EN 60350-2 - Elektrische Kochgeräte für den Hausgebrauch – Teil 2: Kochfelder – Verfahren zur Messung der Leistung

Der Energieverbrauch wurde gemäß Abbildung gemessen:

11.2 Energie sparen

Beachten Sie folgende Tipps, um beim tätiglichen Kochen Energie zu sparen.

12. UMWELTTIPPS

Recycleln Sie Materialien mit dem

Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recycleln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte.

• Wenn Sie Wasser erwärmen, verwenden Sie nur die benötigte Menge.
• Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.
• Stellen Sie Kochgeschirr auf die Kochzone, bevor Sie sie einschalten.
• Stellen Sie kleineres Kochgeschirr auf die kleineren Kochzonen.
• Stellen Sie das Kochgeschirr mittig auf die Kochzone.
• Nutzen Sie die Restwärme, um die Speisen warm zu halten oder zuschmelzen.

Entsorgen Sie Geräte mit diesen Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu ihrerörtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

TABLE DES MATIÈRES

1. INFORMATIONS DE SECURITE 54
2. CONSIGNES DE SECURITE 57
3. INSTALLATION 59
   4.DESCRIPTION DE L'APPAREIL 62
4. UTILISATION QUOTIDIENNE 63
5. FONCTIONS SUPPLEMENTAIRES 68
6. ENTRETIEN ET NETTOYAGE 73
7. CONSEILS 73
8. DEPANNAGE 76
   10.CARACTERISTIQUES TECHNIQUES. 79
9. RENDEMENT ÉNERGÉTIQUE 80

POUR DES RÉSULTATS PARFAITS
