MANUAL DE USUARIO Z130 S ZEROWATT

3) SPIA PORTA BLOCCATA Antes de usar su nueva lavadora, lea atentamente este manual de instrucciones para optimizar su funcionamiento. Guarde el manual en buen estado para otros usuarios que pudieran necesitarlo más adelante.

Los RAEE contienen tanto sustancias contaminantes (que pueden repercutir negativamente en el medio ambiente) como componentes básicos

(que pueden reutilizarse). Es importante que los RAEE se sometan a tratamientos específicos con el objeto de extraer y eliminar, de forma adecuada, todos los agentes contaminantes. Igual de importante es recuperar y reciclar todo el material posible. La gente puede desempeñar una función importante a la hora de asegurarse de que los RAEE no se convierten en un problema medioambiental; es crucial seguir algunas normas básicas:

Compruebe que además del manual de instrucciones le hayan entregado el certificado de garantía, la información sobre centros de servicio técnico y la etiqueta de eficiencia energética. Compruebe también que le hayan entregado la clavija, el codo para la manguera de desagüe y la cubeta para detergente (o lejía en algunos modelos). Conserve todos estos accesorios.

l Los RAEE no han de tratarse como residuos domésticos.

l Los RAEE han de depositarse en los puntos de recogida habilitados para ello que gestiona el ayuntamiento o empresas contratadas para ello. En muchos países se ofrece la posibilidad de recogida a domicilio de los RAEE de mayor volumen.

Todos los productos están identificados con un único código o número de serie de 16 caracteres, que figura en una etiqueta adherida al aparato (puerta de carga) o en el sobre que se encuentra dentro de la lavadora. El código es una especie de documento de identidad, necesario para registrar el producto y para solicitar la asistencia del Servicio de Atención al

En muchos países, cuando la gente compra un nuevo dispositivo, el antiguo se puede entregar al vendedor, quien lo recoge de forma gratuita (un dispositivo antiguo por cada dispositivo adquirido) siempre que el equipo entregado sea similar y disponga de las mismas funciones que el adquirido.

1. NORMAS DE SEGURIDAD Este dispositivo tiene el distintivo de la directiva europea 2012/19/UE sobre

Residuos de Aparatos Eléctricos y Electrónicos (RAEE).

3. CONSEJOS PRÁCTICOS 4. LIMPIEZA Y MANTENIMIENTO 5. GUÍA RÁPIDA 6. CONTROLES Y PROGRAMAS 7. DIAGNÓSTICO DE AVERÍAS Y GARANTÍA

ES Lea atentamente este manual de instrucciones para aprender a usar la lavadora de manera correcta y segura y para obtener consejos útiles acerca de su mantenimiento.

1. NORMAS DE SEGURIDAD l Este

producto es exclusivamente para uso doméstico o similar:

− zona de cocina para el personal de tiendas, oficinas y otros entornos laborales; − granjas; − pasajeros de hoteles, moteles u otros entornos residenciales; − hostales (B&B). No se recomienda el uso de este producto con fines diferentes del doméstico o similar, por ejemplo, con fines comerciales o profesionales. El empleo de la lavadora con fines no recomendados puede reducir la vida útil del artefacto e invalidar la garantía. Todos los daños, averías o pérdidas ocasionados por un uso diferente del doméstico o similar (aunque ese uso se realice en un entorno doméstico) no serán reconocidos por el fabricante en la medida en que lo permita la ley.

electrodoméstico puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales limitadas o que carezcan de la experiencia y el conocimiento necesarios, siempre y cuando estén supervisadas por una persona encargada de velar por su

seguridad o hayan sido instruidas en su utilización de manera segura.

Los niños no deben jugar con el electrodoméstico. Los niños no deben ocuparse del mantenimiento ni de la limpieza del electrodoméstico, salvo que estén supervisados una persona encargada de velar por su seguridad. l Vigile a los niños de manera que se asegure que no juegan con el aparato. l Los niños menores de 3 años se deben mantener lejos a menos que estén supervisados de forma continua. l Si el cable de alimentación está dañado, por seguridad debe reemplazarlo el fabricante, un técnico del Servicio de Atención al Cliente o una persona debidamente cualificada. l Sólo deben emplearse las mangueras de suministro de agua proporcionadas con el electrodoméstico. No reutilizar mangueras de lavadoras antiguas. l La presión de agua debe estar entre 0,05 MPa y 0,8 MPa. l Ninguna alfombrilla debe obstruir las rejillas de ventilación situadas en la base de la lavadora. l Para apagar la lavadora, se debe la marca de referencia del selector de programas a la posición vertical. Si la marca no se encuentra en posición vertical, la lavadora está

utilizar adaptadores, regletas ni alargues.

Al mostrar el logo marcado en este producto, declaramos, bajo nuestra propia responsabilidad, el cumplimiento de todos los requisitos europeos en términos l Asegurarse de que no quede de seguridad, salud y medio agua residual en el tambor antes ambiente, establecidos en la de abrir la puerta de carga. legislación de este producto.

ATENCIÓN: el agua puede alcanzar temperaturas muy elevadas durante el ciclo de lavado.

encendida (solo para modelos con l No desenchufar la lavadora mando programador). tirando del cable de alimentación ni del aparato. l Una vez instalado el electrodoméstico, se debe poder l No instalar la lavadora en el exterior, ni exponerla a la acceder fácilmente al enchufe. lluvia, a los rayos del sol, o a l La capacidad máxima de colada otros factores ambientales. seca depende del modelo l Para transportar la lavadora, no usado (ver panel de control). levantarla sosteniéndola de los l Para consultar la ficha del mandos ni de la cubeta del producto, visitar la web del detergente y no apoyarla sobre la fabricante. puerta de carga. Para levantar la lavadora, se recomienda la

Instrucciones de seguridad colaboración de al menos dos personas. l Desenchufar la lavadora y cerrar el grifo del agua antes de l En caso de fallo o mal funcionamiento, apagar la lavadora, proceder a su limpieza o a cerrar el grifo del agua y no intentar cualquier operación de repararla. Llamar de inmediato al mantenimiento. Servicio de Atención al Cliente y l Asegurarse de que la toma de utilizar sólo piezas de recambio corriente tenga conexión a originales. El incumplimiento de tierra. Si no se dispone de toma estas instrucciones puede afectar con conexión a tierra, llamar a la seguridad del aparato. un técnico especializado.

2. INSTALACIÓN l Retirar

las cintas que sostienen el tubo, cuidando de no dañar ni el tubo ni el cable de alimentación.

los 2 o 4 tornillos (A) que se encuentran en la parte posterior de la lavadora y quitar los dos 2 o

4 seguros de transporte (B), tal y como se muestra en la figura 1.

los 2 o 4 orificios que quedan tras retirar los tornillos con los tapones que se encuentran en el sobre que contiene las instrucciones.

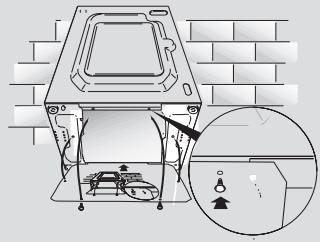

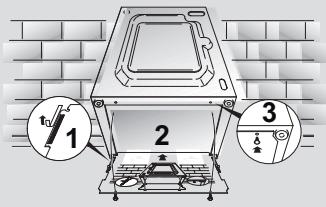

lavadoras de encastre, después de cortar las cintas de la manguera, extraer los 3 o 4 tornillos (A) y los 3 o 4 seguros de transporte (B). ciertos modelos, 1 o más seguros de transporte pueden caer dentro de la lavadora. Para quitarlos, inclinar el aparato hacia delante de modo de poder cogerlos. Obstruir los orificios que quedan tras retirar los tornillos con los tapones que se encuentran en el sobre.

B ATENCIÓN: los niños no deben jugar con los materiales de embalaje. l Colocar

la lámina sintética en la parte inferior, tal y como se muestra en la figura 2 (A, B o C, según el modelo).

Conexión a la red de agua

l Conectar la manguera de agua al grifo

(fig. 3), empleando únicamente la manguera suministrada con el electrodoméstico (no reutilizar mangueras antiguas).

l Algunos modelos tienen una o más de las siguientes características: y caliente (fig. 4): Favorecen el ahorro de energía.

Conectar el tubo gris al grifo del agua fría y el rojo, al del agua caliente. El electrodoméstico se puede conectar sólo al grifo del agua fría, en cuyo caso se retrasará el inicio de algunos programas.

l Conexiones HOT&COLD para agua fría

l AQUASTOP (fig. 5): Un dispositivo situado en el tubo de alimentación impide la entrada de agua si el tubo está deteriorado. En caso de avería, aparece una marca de color rojo en la ventana

"A", que indica que debe reemplazarse el tubo. Para extraer la tuerca, presionar el dispositivo de bloqueo unidireccional "B".

l AQUAPROTECT – TUBO DE ALIMENTACIÓN CON PROTECCIÓN (fig. 6): Si el tubo principal "A" pierde agua, el depósito transparente "B" contiene agua que permite que se complete el ciclo de lavado. Al finalizar el ciclo, solicitar al

Servicio de Atención al Cliente el reemplazo del tubo de entrada de agua.

Instalación l La lavadora debe quedar cerca de la

pared en su parte posterior, evitando que el tubo quede doblado o deformado.

Ubicar el tubo de descarga en el fregadero o, preferentemente, conectarlo al desagüe de la pared a 50 cm de altura como mínimo, con un diámetro mayor que el tubo de la lavadora (fig. 7).

l Nivelar el electrodoméstico ajustando las patas fig. 8: a. girar la tuerca en el sentido de las agujas del reloj para extraer el tornillo; b. girar la pata regulable hasta que toque el suelo; c. bloquear el movimiento de la pata insertando la tuerca hasta que toque la parte inferior de la lavadora. l Enchufar el aparato.

A B ATENCIÓN: si es necesario reemplazar el cable de alimentación, solicitar la asistencia del

Servicio de Atención al Cliente.

C Cubeta para detergente

La cubeta se divide en tres compartimentos (fig. 9):: l compartimento "1": detergente para el prelavado; l compartimento “ ”: otros productos líquidos como suavizantes, almidón, fragancias, etc;

ATENCIÓN: sólo deben emplearse productos líquidos. La lavadora está configurada para dosificar automáticamente los productos durante el último aclarado.

Con algunos modelos se suministra una pieza especial para el detergente líquido (fig. 10).

Si se desea usar detergente líquido, ubicar la pieza especial en el compartimento "2". De ese modo, el detergente líquido pasará al tambor en el momento adecuado del ciclo de lavado. La pieza especial puede emplearse para la lejía cuando se selecciona el programa de aclarado.

ATENCIÓN: algunos detergentes no son fáciles de limpiar. Si se utilizan detergentes de este tipo, emplear el contenedor especial y ubicarlo dentro del tambor (fig. 11).

3. CONSEJOS PRÁCTICOS

¿Qué temperatura de lavado se debe seleccionar?

Consejos para colocar la ropa en la lavadora

l Si se emplea un quitamanchas o se

ATENCIÓN: Al clasificar las prendas, asegurarse de:

- quitar objetos metálicos como broches, ganchos, monedas, etc.; - abotonar fundas, cerrar cremalleras, ajustar cinturones y cintas; - retirar enganches de las cortinas; - leer las instrucciones de lavado de cada prenda; - tratar previamente las manchas difíciles con productos especiales.

A continuación se proporciona una guía rápida con consejos y recomendaciones sobre el uso de detergente a distintas temperaturas. Se recomienda leer siempre las instrucciones de cada detergente para utilizarlo correctamente y en las cantidades adecuadas.

Para lavar ropa blanca muy sucia y obtener excelentes resultados, emplear programas para algodón con temperaturas de 60°C o superiores y un detergente en polvo normal con agentes blanqueadores.

l Al lavar alfombras, mantas o prendas pesadas, se recomienda desactivar la función de centrifugado.

l Al lavar prendas de lana, comprobar que sean aptas para lavarlas en la lavadora y que contengan el símbolo de "Pura lana virgen" con la indicación de "No se apelmaza " o "Lavable en lavadora".

Para temperaturas de lavado de 40°C a 60°C, se debe elegir un detergente apropiado para el tipo de género y el nivel de suciedad. Los detergentes en polvo normales dan excelentes resultados en el lavado de ropa muy sucia "blanca" o de colores resistentes, mientras que los detergentes en polvo para prendas de color son recomendables para el lavado de ropa de color con bajo nivel de suciedad.

Sugerencias útiles para el usuario

Cómo usar su lavadora de forma respetuosa con el medio ambiente y con el máximo ahorro. Cargar al máximo la lavadora

l Para ahorrar energía, detergente y tiempo, se recomienda cargar al máximo la lavadora.

Es posible ahorrar hasta un 50% de energía con una única colada de carga llena, en lugar de dos coladas a media carga.

Para temperaturas de lavado inferiores a 40°C, se recomienda emplear detergentes líquidos o adecuados para el lavado a bajas temperaturas.

¿Cuándo es necesario el prelavado?

l ¡Sólo cuando las prendas están muy sucias! Cuando la ropa tiene una suciedad normal, es posible ahorrar entre un 5% y un 15% de energía si no se utiliza la función de prelavado.

Para el lavado de prendas de lana o seda, emplear sólo detergentes formulados especialmente para ese tipo de géneros.

sumergen las prendas manchadas antes de lavarlas en la lavadora, se reduce la necesidad de seleccionar un programa de lavado de alta temperatura. Seleccionando el programa de lavado a 60ºC se puede ahorrar hasta un 50% de energía.

4. LIMPIEZA Y MANTENIMIENTO Para limpiar el exterior de la lavadora no usar productos abrasivos ni alcohol ni solventes; basta con pasar un paño húmedo. La lavadora no requiere cuidados especiales para mantenerla limpia. Mantener limpios los compartimentos de detergente y suavizante y el filtro. A continuación ofrecemos algunos consejos para el traslado o para largos períodos de inactividad de la lavadora.

Limpieza de la cubeta para el detergente

Recomendaciones para el traslado o para largos períodos de inactividad de la lavadora

l Es conveniente limpiar la cubeta para que no se acumulen restos de detergente y otros productos.

l Retirar la cubeta haciendo un poco de fuerza, dejarla bajo el agua hasta que esté limpia y volver a colocarla en su sitio.

l En el caso de que la lavadora estuviese inactiva durante un largo período de tiempo en lugares a bajas temperaturas, se recomienda vaciar por completo los restos de agua que hayan quedado en el interior de los tubos.

l Soltar el tubo de la abrazadera y colocar

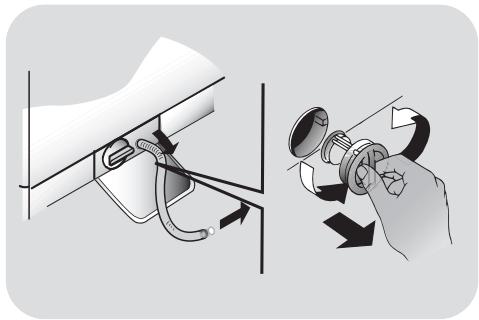

l La lavadora está provista de un filtro especial que retiene los objetos de tamaño relativamente grande, como monedas o botones, que podrían obstruir el desagüe.

l Sólo algunos modelos: extraiga el tubo, saque el tapón y recoja el agua en un contenedor.

l Antes de extraer el filtro, se recomienda colocar un paño absorbente en el suelo para evitar que se moje.

l Girar el filtro en sentido contrario al de las agujas del reloj hasta que se detenga en la posición vertical.

l Extraer el filtro, limpiarlo y volver a colocarlo girándolo en el sentido de las agujas del reloj.

l Para volver a colocar todo en su sitio, repetir los pasos previos siguiendo las instrucciones en sentido contrario.

el extremo en un recipiente en el suelo para recoger toda el agua.

l Volver a asegurar el tubo de desagüe con la abrazadera una vez concluida la operación.

5. GUÍA RÁPIDA La lavadora regula automáticamente el nivel de agua según el tipo de ropa y la carga. Este sistema reduce el consumo energético y el tiempo de lavado.

Selección de programas

l Encender la lavadora y seleccionar el l Regular la temperatura de lavado si es necesario y necesarias.

l Pulsar la tecla INICIO/PAUSA para iniciar el lavado.

En caso de que se interrumpa el suministro eléctrico cuando la lavadora está funcionando, una memoria especial guarda la configuración elegida y, cuando se restablece el suministro, la máquina reinicia el ciclo donde éste se ha interrumpido.

l Al finalizar el programa, el mensaje "End" aparecerá en el display o, en algunos modelos, todos los pilotos de los ciclos de lavado se encenderán.

Esperar hasta que la luz SEGURIDAD PUERTA se haya apagado antes de abrir la puerta.

l Apagar la lavadora.

Para distintos tipos de lavado, consultar la tabla de programas y seguir los pasos indicados.

Presión en el circuito hidráulico: min 0,05 Mpa / max 0,8 Mpa Revoluciones de centrifugado: ver tarjeta de datos. Potencia absorbida/ Amperios fusible de la red/ Tension: ver tarjeta de datos.

E D C B A Selector de programas con

posición OFF B C D E Tecla INICIO/PAUSA Tecla INICIO DIFERIDO Tecla OPCIONES Tecla RÁPIDOS / NIVEL DE SUCIEDAD F Tecla SELECCIÓN TEMPERATURA G Tecla SELECCIÓN CENTRIFUGADO F+G BLOQUEO DE TECLA H Display digital

I L M N O Indicadores OPCIONES Indicador SEGURIDAD PUERTA Indicador KG LOAD Indicador BLOQUEO DE TECLA Indicadores SELECCIÓN TEMPERATURA P Indicadores SELECCIÓN CENTRIFUGADO

Tecla INICIO/PAUSA Cierre la escotilla ANTES seleccionar INICIO/PAUSA.

Un dispositivo de seguridad impide que la puerta se abra inmediatamente después del final del ciclo.

Espere 2 minutos después de que el ciclo de lavado haya terminado y la luz de "Puerta de seguridad" se ha apagado antes de abrir la puerta.

l Presionar para iniciar el ciclo.

Cuando la tecla INICIO/PAUSA ha sido accionada, la lavadora puede tomar unos segundos antes de iniciar el cilo. AÑADIR O ELIMINAR ELEMENTOS TRAS LOS PROGRAMAS HA COMENZADO (PAUSA)

PROGRAMA selector con posición OFF

INICIO/PAUSA durante unos 2 segundos (algunas luces indicadoras y el indicador de tiempo restante parpadeará, indicando que la máquina se ha detenido).

Cuando el selector de programa se activa la pantalla se ilumina para mostrar los ajustes para el programa seleccionado.

Para el ahorro de energía, al final del ciclo o con un período de inactividad, el contraste nivel de visualización disminuirá.

2 minutos hasta que el dispositivo de seguridad permita abrir la puerta.

N.B.: Para apagar la máquina, gire el selector de programas en la posición

OFF Antes de abrir la puerta, por favor comprueba que el nivel de agua está por debajo de la apertura de la puerta para evitar que se desborde.

l Accionar la tecla INICIO/PAUSA para

l Después de haber agregado o quitado

iniciar el ciclo seleccionado.

l Una vez que se selecciona un programa el selector de programa se mantiene inmóvil en el programa seleccionado hasta que termine el ciclo.

l Apague la lavadora girando el selector en

elementos a la colada, cierre la puerta y presione la tecla INICIO/PAUSA

(el programa se iniciará a partir de donde se detuvo). CANCELACIÓN DE UN PROGRAMA

l Para cancelar un programa, sitúe el selector en la posición OFF.

Tecla INICIO DIFERIDO l Esta opción le permite pre-programar el

El selector de programa se debe volver a la posición OFF al final de cada ciclo o cuando se inicia un ciclo de lavado posterior antes del próximo programa que se está seleccionado y se inicia.

ciclo de lavado para iniciarlo con una posterioridad de hasta 24 horas.

l Para diferir el inicio del ciclo:

- Introduzca el programa deseado.

- Confirme pulsando la tecla INICIO/PAUSA.

La cuenta atrás comienza y cuando termina el programa se iniciará automáticamente.

Solo puedes activarla cuando hayas seleccionado una temperatura de 60ºC. Esta opción te permite higienizar tus prendas manteniendo la misma temperatura durante todo el lavado. - PLANCHADO FÁCIL Esta tecla le permite minimizar las arrugas al máximo eliminando las vueltas intermedias o reduciendo la intensidad de las últimas vueltas.

l Es posible cancelar el inicio diferido

Si escoges una opción que no es compatible con el programa seleccionado, el piloto correspondiente parpadeará primero y se apagará después.

girando el selector de programas a la posición OFF.

Si hay alguna interrupción en el suministro de energía mientras la lavadora está en funcionamiento, una memoria especial almacena el programa seleccionado y, cuando se restablezca la energía, continúa donde lo dejó. Las opciones deberán seleccionarse antes de pulsar la tecla de INICIO/PAUSA.

Tecla OPCIONES Esta tecla permite escoger entre tres opciones diferentes:

l Esta opción permite añadir un aclarado al final del ciclo de lavado y está diseñado especialmente para las personas con pieles delicadas y sensibles, para las cuales el mínimo resto de detergente puede causarles irritación y alergia.

l Esta función también está recomendada

Tecla RÁPIDOS / NIVEL DE SUCIEDAD Esta tecla permite escoger entre dos opciones diferentes, dependiendo del programa seleccionado.

- RÁPIDOS Esta tecla se activa cuando seleccionas el programa RÁPIDOS (14/30/44 Min.) en el mando y te permite seleccionar uno de los tres ciclos indicados. - NIVEL DE SUCIEDAD

l Una vez se ha seleccionado el programa, el tiempo de lavado establecido para ese programa se mostrará automáticamente.

l Esta opción te permite escoger entre 3 niveles de intensidad de lavado, modificando la duración del programa, y dependiendo de la suciedad de las prendas (solo pueden usarse en algunos programas tal y como se muestra en la tabla de programas).

para las prendas de niños en caso de suciedad extrema, en los que se usa mucho detergente, o para el lavado de toallas cuyas fibras en su mayoría tienden a retener el detergente.

- Pulse el botón una vez para activarlo

(h00 aparece en la pantalla) y luego pulse de nuevo para fijar un intervalo de 1 hora (h01 aparece en la pantalla). El retardo preestablecido aumenta en 1 hora cada vez que se pulsa el botón, hasta que aparezca h24 en la pantalla, y en ese momento, al pulsar el botón de nuevo, se restablecerá el inicio diferido a cero

Tecla SELECCIÓN TEMPERATURA l Esta tecla permite cambiar la temperatura de los ciclos de lavado.

l No se puede aumentar la temperatura por encima del máximo permitido para cada programa, para conservar los tejidos.

La lavadora está equipada con un dispositivo electrónico que descarta el ciclo de centrifugado si la carga está desequilibrada. Esto reduce el ruido y la vibración en la lavadora, y prolonga la vida de la lavadora.

l Si deseas lavar con un programa frío, todos los indicadores desconectados.

Tecla SELECCIÓN CENTRIFUGADO l Si pulsas esta tecla, es posible reducir la velocidad máxima, y si lo deseas, puedes cancelar el ciclo de centrifugado.

l Si la etiqueta no proporciona información específica, significa que se puede usar el centrifugado máximo previsto por el programa.

Para evitar dañar los tejidos, no es posible aumentar la velocidad por encima del máximo permitido para cada programa.

l Pulsando simultáneamente las teclas

SELECCIÓN TEMPERATURA y SELECCIÓN CENTRIFUGADO durante 3 segundos, la lavadora te permitirá bloquear las teclas. De esta forma, si pulsas accidentalmente alguna de las teclas en el display durante un ciclo, podrás evitar que se cambie el programa accidentalmente.

bloqueo de tecla se desactiva sencillamente pulsando ambas teclas de nuevo, o desconectando el electrodoméstico.

l Para reactivar el ciclo de centrifugado, pulsa la tecla hasta alcanzar la velocidad de centrifugado deseada.

El Display digital le permite estar constantemente informado sobre el estado de la lavadora.

l Es posible modificar la velocidad de centrifugado sin detener la lavadora.

Una cantidad excesiva de detergente puede provocar un exceso de espuma. Si el electrodoméstico detecta la presencia de una cantidad excesiva de espuma, puede descartar la fase de centrifugado, o extender la duración del programa y aumentar el consumo de agua.

1) INDICADORES OPCIONES Los indicadores muestran las opciones que pueden seleccionarse con las teclas correspondientes.

obtendrá el peso de la ropa y ajustará el tiempo de ciclo, el agua y el consumo de electricidad en consecuencia.

l Cuando se selecciona un programa, el

l A través de cada fase de lavado "Kg

LOAD" permite monitorear la información sobre la carga de ropa en el tambor y en los primeros minutos de la colada él:

l Una vez que el programa ha comenzado se le mantiene informado constantemente del tiempo restante hasta el final del lavado.

- Ajusta la cantidad de agua necesaria;

l La lavadora calcula el tiempo hasta el final del programa seleccionado sobre la base de una carga estándar, durante el ciclo, el aparato corrige el tiempo al que se aplica según tamaño y la composición de la carga.

- Determina la duración del ciclo;

- Control de los aclarados en function del tip ode tejido a seleccionado para ser lavado;

3) INDICADOR SEGURIDAD PUERTA

- Ajusta el ritmo de rotación del tambor para el tipo de tejido que se lava;

l El icono indica que la puerta está cerrada.

Cierre la escotilla ANTES seleccionar INICIO/PAUSA.

- Reconoce la presencia de espuma, aumentando, si es necesario, la cantidad de agua durante el aclarado;

INICIO/PAUSA se presiona con la puerta cerrada, el indicador se parpadeará y luego de manera fija.

Si la puerta no está bien cerrada, la luz seguirá parpadeando durante unos

7 segundos, después de lo cual la orden de marcha se elimina automáticamente. En este caso, cierre la puerta de la manera adecuada y pulse la tecla INICIO/PAUSA.

l Un dispositivo de seguridad impide que la puerta se abra inmediatamente después del final del ciclo. Espere 2 minutos después de que el ciclo de lavado haya terminado y la luz de SEGURIDAD PUERTA se haya apagado antes de abrir la puerta. Al final del ciclo, gire el selector de programas a la posición OFF.

4) INDICADOR Kg LOAD (función activa solo en algodón y sintéticos)

l Durante los primeros minutos del ciclo, el indicador "Kg LOAD" permanecerá encendido mientras el sensor inteligente

- Ajusta la velocidad de centrifugado de acuerdo a la carga, evitando así cualquier desequilibrio.

5) INDICADOR BLOQUEO DE TECLA El indicador muestra que las teclas están bloqueadas. 6) INDICADORES SELECCIÓN TEMPERATURA Los indicadores muestran la temperatura de lavado del programa seleccionado que puede cambiarse (si está permitido) con la tecla correspondiente. Si deseas lavar con un programa frío, todos los indicadores deben estar desconectados. 7) INDICADORES SELECCIÓN CENTRIFUGADO Los indicadores muestran la velocidad de centrifugado del programa seleccionado que puede cambiarse o descartarse con la tecla correspondiente.

display muestra automáticamente la duración del ciclo, que puede variar, dependiendo de las opciones seleccionadas.

(Solo para modelos con compartimento detergente líquido)

Cuando un número limitado de artículos presentan manchas que requieren tratamiento previo con agentes de blanqueo líquidos, la eliminación preliminar de mancha puede ser llevado a cabo en la propia lavadora. Vierta el blanqueador en el recipiente de detergente líquido, se inserta en el compartimiento "2" en el cajetín del detergente, y establecer el programa especial de ACLARADOS. Cuando esta fase ha terminado, gire el selector de programas en la posición OFF, agregue el resto de colada y proceda al lavado normal en el programa más adecuado.

PROGRAMAS DE ALGODÓN ESTÁNDAR SEGÚN (UE) nº 1015/2010 y nº 1061/2010. PROGRAMA DE ALGODÓN UNA TEMPERATURA DE 60°C.

CON PROGRAMA DE ALGODÓN UNA TEMPERATURA DE 40°C.

CON Estos programas son adecuados para limpiar suciedad normal de lavado de algodón y son los programas más eficientes en términos de consumo combinado de energía y agua para lavar la ropa de algodón lavado.

Estos programas se han desarrollado para ser compatibles con la temperatura en la etiqueta de lavado de las prendas y la temperatura real del agua pueden diferir ligeramente de la temperatura declarada del ciclo.

Cuando se selecciona un programa, aparece en el display la temperatura de lavado recomendada que puede cambiarse (si está permitido) con la tecla correspondiente, pero no se puede aumentar por encima del máximo permitido.

Para los programas mostrados se puede ajustar la duración y la intensidad del lavado con la tecla

Selección del programa RÁPIDOS en el mando, será posible seleccionar con la tecla RÁPIDOS, uno de los tres programas rápidos disponibles entre el 14 ', 30' y 44 '.

ES Por favor lea estas notas:

* La capacidad máxima de colada seca depende del modelo usado (ver panel de control).

Selección de programas

Para la limpieza de los diferentes tipos de tejido y los diferentes niveles de suciedad, la lavadora tiene programas específicos para satisfacer todas las necesidades de lavado (véase la tabla). Ropa Blanca Realizados para tener un perfecto lavado. El centrifugado final a la máxima velocidad da un resultado mucho más eficiente. Algodón + Prelavado Este programa está estudiado para eliminar las manchas más resistentes de las prendas blancas de algodón. El prelavado garantiza la eliminación de la suciedad más resistente. Añadir al compartimento "1" una cantidad de detergente igual al 20% de lo que se usaría en un lavado principal. Algodón Este programa es adecuado para limpiar suciedad normal de lavado de algodón y es el programa más eficiente en términos de consumo combinado de energía y agua para lavar la ropa de algodón. Eco 20° Este innovador programa, le permite lavar diferentes tejidos y colores juntos, tales como algodón, sintéticos y tejidos mixtos a sólo 20°C y proporciona un excelente rendimiento de limpieza. El consumo en este programa es de aproximadamente 40% respecto a un ciclo convencional 40°C de algodón. Sintéticos El lavado y de aclarado están optimizados según los ritmos de rotación del tambor y los niveles de agua. El centrifugado suave, asegura una menor presencia de arrugas en las prendas. Delicados Este programa se alterna entre momentos de lavado con momentos de pausa y es particularmente adecuado para el lavado de prendas delicadas. El ciclo de lavado y aclarado se llevan a cabo con un alto nivel de agua para asegurar el mejor rendimiento. Aclarados Este programa realiza 3 aclarados con un centrifugado intermedio (que puede ser

reducido o excluido mediante la opción correspondiente). Se utiliza para el lavado de cualquier tipo de tejido, por ejemplo después de un lavado a mano.

Centrifugado Este programa efectua un centrifugado a la máxima velocidad (eventualemtne reducible mediante la tecla). Desagüe Este programa le vaciado del agua.

Rápidos (14/30/44 Min.)

Ciclo de lavado sugerido para pequeñas cargas y poco sucia. Con este programa se recomienda reducir la cantidad de detergente que se usa normalmente, con el fin de evitar el derroche innecesario. Seleccionar del programa RÁPIDOS y actuar sobre la opción deseada. Se puede elegir uno de los tres programas disponibles. Ropa Oscura Programa diseñado para mezclar todos los colores oscuros y para evitar la pérdida de color y la formación de arrugas. Se recomienda el uso de detergente líquido. Camisas El ciclo de lavado está optimizado para reducir la creación de arrugas, manteniendo un excelente rendimiento de lavado. También es posible reducir la velocidad de centrifugado, para garantizar un planchado más fácil. Seda Programa dedicado para tejidos de seda que se pueden lavar con lavadora. Las rotaciones del tambor son delicadas, la temperatura no supera los 30°C y el programa finaliza con un centrifugado suave. Lana Este programa realiza un ciclo de lavado pensado para los tejidos de lana que se pueden lavar en la lavadora, o los artículos a lavar a mano. A mano Programa lavado a mano de prendas, el programa termina con 3 aclarados y un centrifugado lento.

7. DIAGNÓSTICO DE AVERÍAS Y GARANTÍA Si consideras que su lavadora no está funcionando correctamente, consulta la guía rápida que se suministra más abajo con algunos consejos prácticos sobre cómo solucionar los problemas más comunes.

l Modelos con display: el error se muestra como un número precedido por la letra

“E” (ejemplo: Error 2 = E2) veces como represente el código del error, seguido de una pausa de 5 segundos (ejemplo: Error 2 = dos parpadeos – pausa 5 segundos – dos parpadeos – etc…)

E2 (con display) 2 parpadeos de las LEDs (sin display)

3 parpadeos de las LEDs (sin display)

4 parpadeos de las LEDs (sin display) E7 (con display) 7 parpadeos de las LEDs (sin display)

Cualquier otro código

Posibles causas y soluciones prácticas

La lavadora no se llena de agua. Asegúrate de que la llave de suministro de agua esté abierta. Asegúrate de que la manguera de alimentación de agua no esté doblada, retorcida o atrapada. El tubo de desagüe no está a la altura adecuada (ir a la sección instalación). Cierra la llave de suministro de agua, desenrosca la manguera de alimentación de la parte de atrás de la lavadora y asegúrate de que el filtro "anti-arena" esté limpio, no obstruido. La lavadora no desagua. Asegúrate de que el filtro no esté obstruido. Asegúrate de que la manguera de desagüe no esté doblada, retorcida o atrapada. Asegúrate de que el sistema de desagüe no esté bloqueado y que permita al agua fluir sin obstrucciones. Intenta drenar el agua en el lavadero. Hay mucha espuma y/o agua. Asegúrate de no haber utilizado una cantidad excesiva de detergente o de un producto no adecuado para lavadoras. Problema con la puerta. Asegúrate de que la puerta está cerrada correctamente. Asegúrate de que no hay prendas en el interior de la lavadora que puedan obstruir el cierre de la puerta. Si la puerta está bloqueada, apagua y desenchufa la lavadora del suministro eléctrico, espera 2-3 minutos y vuelve a abrir la puerta. Apaga y desenchufa la lavadora, y espera un minuto. Enciende de nuevo la lavadora e inicia un programa. Si el error persiste, contacta directamente con el Servicio de Atención al Cliente autorizado.

l Modelos sin display: El error se muestra con el parpadeo de cada LED tantas

OTRAS ANOMALÍAS Problema

La lavadora no funciona /no se enciende

Agua derramada sobre el suelo cerca de la lavadora

La lavadora no centrifuga

Se oyen vibraciones/ruidos fuertes durante el centrifugado

Posibles causas y soluciones prácticas

Asegúrate de que el producto está enchufado a una toma que funcione. Asegúrate de que hay electricidad. Asegúrate de que el enchufe de la pared está funcionando, enchufando otro aparato, por ejemplo una lámpara. La puerta puede no estar cerrada correctamente: ábrela y ciérrala de nuevo. Comprueba que se ha seleccionado el programa escogido y que se ha pulsado la tecla de inicio. Asegúrate de que la lavadora no está en modo pausa. Esto puede ser debido a una fuga en la junta entre la llave y la manguera de suministro; en este caso, sustitúyela y ajusta la manguera y la llave. Asegúrate de que el filtro está correctamente cerrado. Debido a una distribución no óptima de las prendas, la lavadora puede: Intentar equilibrar la carga, aumentando el tiempo de centrifugado. Reducir la velocidad de centrifugado para reducir las vibraciones y el ruido. Descartar el centrifugado para proteger la lavadora. Asegúrate de que la carga está equilibrada. De lo contrario, desenrédala, vuelve a meterla y continúa con el programa. Esto puede deberse al hecho de que el agua no se haya drenado completamente: espera unos minutos. Si el problema persiste, ir a la sección de Error 3. La mayoría de los modelos incluyen una función de "no centrifugado": asegúrate de que no está activada. Asegúrate de que no tiene activada ninguna opción que cambie el centrifugado. Un exceso de detergente puede dificultar el inicio del centrifugado. La lavadora puede no estar completamente nivelada: si es necesario, ajusta las bases tal y como se indica en la sección correspondiente. Asegúrate de que se han retirado los tornillos colocados para el transporte, los tapones de caucho y los tubos separadores. Asegúrate de que no hay cuerpos extraños en el interior del tambor (monedas, bisagras, botones, etc...)

La garantía estándar del fabricante cubre los defectos causados por fallos eléctricos o mecánicos en el producto debidos a un acto u omisión del fabricante. Si el defecto detectado se debe a factores externos al producto suministrado, a un uso incorrecto o como resultado de no seguir las instrucciones de uso, se aplicará un cargo.

Si el problema persiste o sospechas de la existencia de una avería, contacta inmediatamente con el Servicio de Atención al Cliente autorizado.

- El agua de vaciado del aclarado es más turbia debido a la presencia de zeolitos en suspensión, sin que resulte perjudicada la eficacia del aclarado.

Se recomienda siempre utilizar las piezas de recambio originales, que están disponibles en el Servicio de Atención al Cliente autorizado.

- Presencia de polvo blanco (zeolitos) en la ropa al finalizar el lavado, que no se incrusta en el tejido ni altera los colores.

- Presencia de espuma en el agua del último aclarado, que no necesariamente es indicación de un aclarado deficiente.

El producto tiene unas condiciones de garantía establecidas en el certificado que se incluye en el producto. El certificado de garantía debe completarse debidamente y archivarse, para poder mostrarlo al Servicio de Atención al Cliente autorizado en caso necesario.

- Presencia de abundante espuma debido a los tensoactivos aniónicos presentes en las formulaciones de los detergentes para lavadoras y que son difíciles de separar de la ropa.

Volver a aclarar la ropa en estos casos no conlleva ningún beneficio.

El fabricante no se responsabiliza por eventuales erratas de imprenta contenidas en el presente manual de instrucciones.

Asimismo, se reserva el derecho de efectuar las modificaciones que considere oportunas para sus productos sin comprometer sus características fundamentales.

ES El uso de detergentes ecológicos sin fosfatos puede producir los siguientes efectos:
