MANUAL DE USUARIO HOME AC 293 TAURUS

AC 293 - AC 293 KT Climatiseur mobile Aire Acondicionado Portátil Ar Condicionado Portátil Portable Air Conditioner

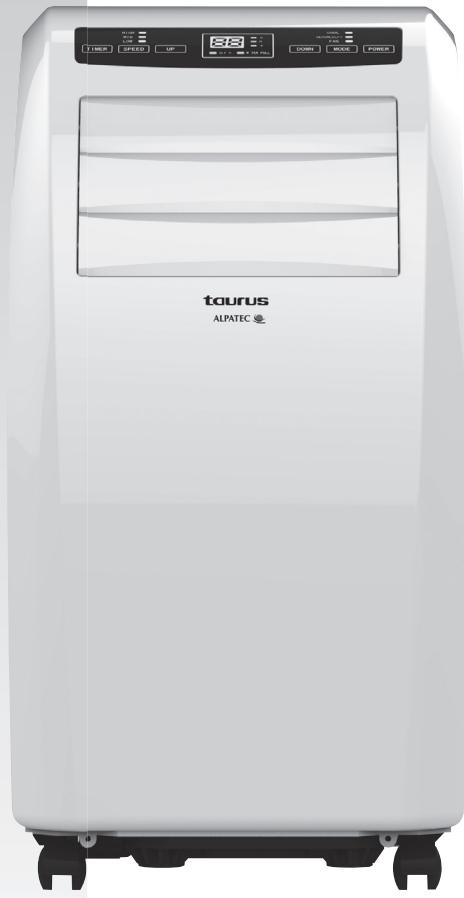

Aire Acondicionado Portátil

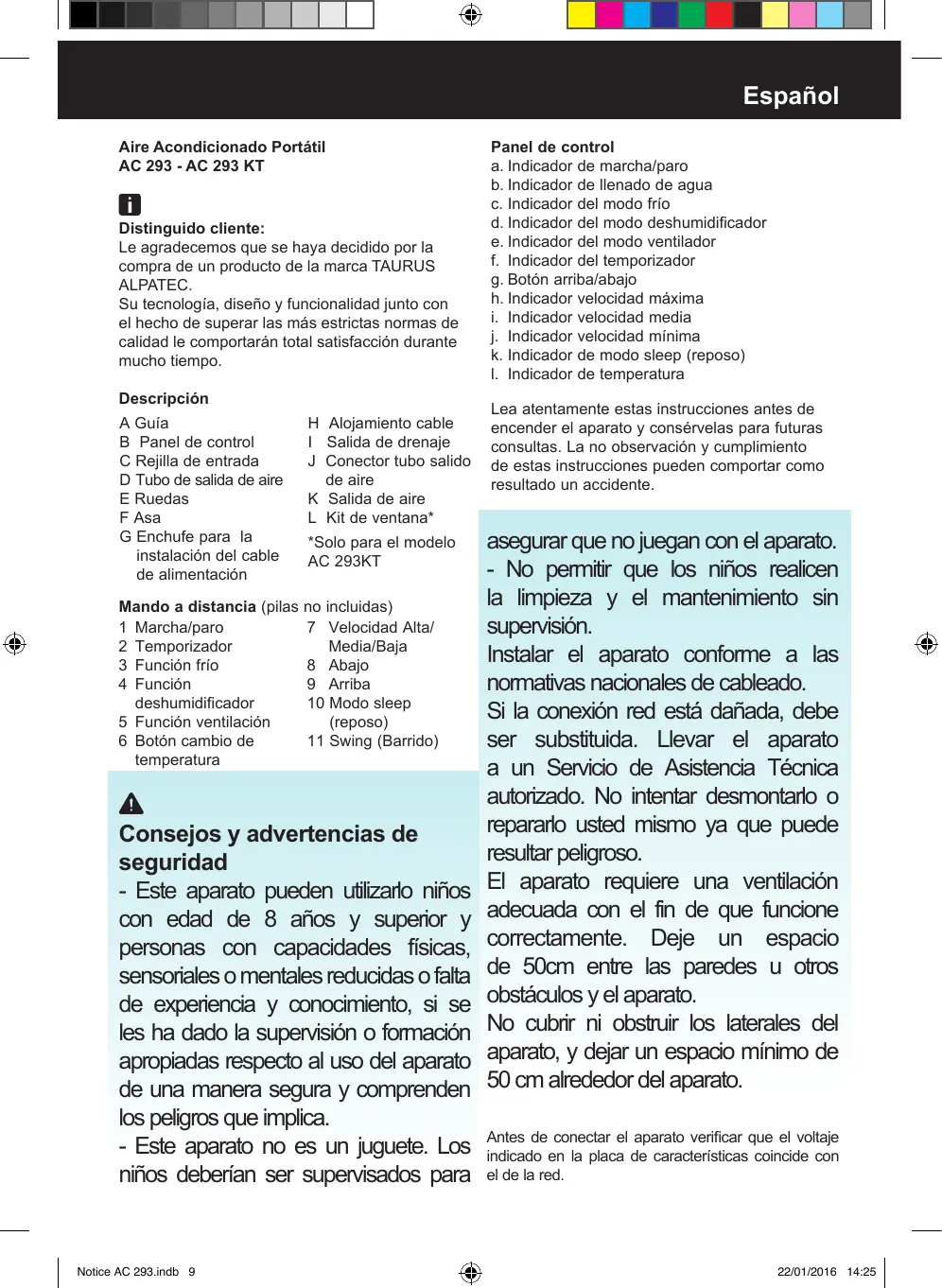

AC 293 - AC 293 KT Distinguido cliente:

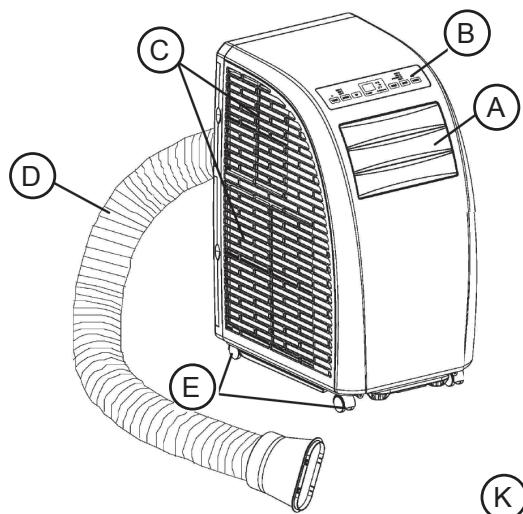

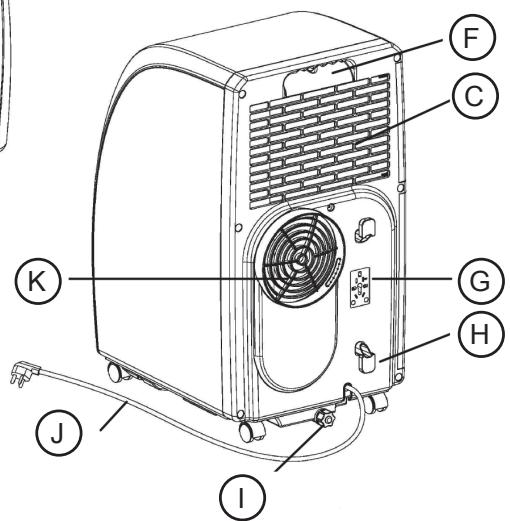

Le agradecemos que se haya decidido por la compra de un producto de la marca TAURUS ALPATEC. Su tecnología, diseño y funcionalidad junto con el hecho de superar las más estrictas normas de calidad le comportarán total satisfacción durante mucho tiempo. Descripción A Guía B Panel de control C Rejilla de entrada D Tubo de salida de aire E Ruedas F Asa G Enchufe para la instalación del cable de alimentación

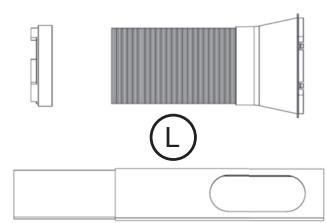

I Salida de drenaje J Conector tubo salido de aire K Salida de aire L Kit de ventana*

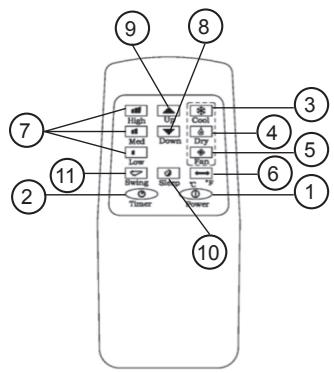

Mando a distancia (pilas

1 Marcha/paro 2 Temporizador 3 Función frío 4 Función deshumidificador 5 Función ventilación 6 Botón cambio de temperatura

7 Velocidad Alta/ Media/Baja 8 Abajo 9 Arriba 10 M odo sleep (reposo) 11 Swing (Barrido)

*Solo para el modelo

AC 293KT Consejos y advertencias de seguridad

- Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. - Este aparato no es un juguete. Los niños deberían ser supervisados para

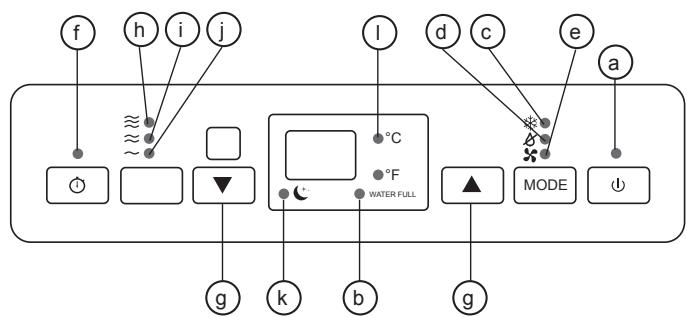

Panel de control a. Indicador de marcha/paro b. Indicador de llenado de agua c. Indicador del modo frío d. Indicador del modo deshumidificador e. Indicador del modo ventilador f. Indicador del temporizador g. Botón arriba/abajo h. Indicador velocidad máxima i. Indicador velocidad media j. Indicador velocidad mínima k. Indicador de modo sleep (reposo) l. Indicador de temperatura

Lea atentamente estas instrucciones antes de encender el aparato y consérvelas para futuras consultas. La no observación y cumplimiento de estas instrucciones pueden comportar como resultado un accidente.

asegurar que no juegan con el aparato.

- No permitir que los niños realicen la limpieza y el mantenimiento sin supervisión. Instalar el aparato conforme a las normativas nacionales de cableado. Si la conexión red está dañada, debe ser substituida. Llevar el aparato a un Servicio de Asistencia Técnica autorizado. No intentar desmontarlo o repararlo usted mismo ya que puede resultar peligroso. El aparato requiere una ventilación adecuada con el fin de que funcione correctamente. Deje un espacio de 50cm entre las paredes u otros obstáculos y el aparato. No cubrir ni obstruir los laterales del aparato, y dejar un espacio mínimo de 50 cm alrededor del aparato. Antes de conectar el aparato verificar que el voltaje indicado en la placa de características coincide con el de la red.

- Conectar el aparato a una base provista de toma de tierra y que soporte 10 amperios.

- La clavija del aparato debe coincidir con la base eléctrica de la toma de corriente. Nunca modificar la clavija. No usar adaptadores de clavija. - No forzar el cable eléctrico de conexión. Nunca usar el cable eléctrico para levantar, transportar o desenchufar el aparato. - No enrollar el cable alrededor del aparato. - Verificar que el cable eléctrico no está pinzado ni doblado.. - No dejar que el cable de conexión quede colgando o entre en contacto con las superficies calientes del aparato. Verificar el estado del cable eléctrico de conexión. - Los cables dañados o enredados aumentan el riesgo de choque eléctrico. Es recomendable como protección adicional en la instalación eléctrica que alimenta el aparato, el disponer de un dispositivo de corriente diferencial con una sensibilidad máxima de 30 mA. Consultar con un instalador. No tocar la clavija de conexión con las manos mojadas. - No utilizar el aparato con el cable eléctrico o la clavija dañada. Si alguna de las envolventes del aparato se rompe, desconectar inmediatamente el aparato de la red para evitar la posibilidad de sufrir una descarga eléctrica. - No utilizar el aparato si ha caído, si hay señales visibles de daños, o si existe fuga. - Usar el aparato en una zona bien ventilada. - En caso de utilizar en la misma habitación el aparato con otros aparatos de gas o combustible ésta deberá estar bien ventilada. - No colocar el aparato donde pueda alcanzarle la luz directa del sol. - Situar el aparato sobre una superficie horizontal, plana, estable y alejada de fuentes de calor y de posibles salpicaduras de agua. - No utilizar ni guardar el aparato a la intemperie. - No exponer el aparato a la lluvia o condiciones de humedad. El agua que entre en el aparato aumentará el riesgo de choque eléctrico. - ADVERTENCIA: No utilizar el aparato cerca del agua. - No forzar el cable eléctrico de conexión. Nunca usar el cable eléctrico para levantar, transportar o desenchufar el aparato. Mantener el aparato lejos de fuentes de calor y cantos vivos.

Utilización y cuidados:

- Antes de cada uso, desenrollar completamente el cable de alimentación de la fuente de alimentación. - No usar el aparato si su dispositivo de puesta en marcha/paro no funciona. No retirar las patas del aparato. No mover el aparato mientras está en uso. - Hacer uso de las asas para coger o transportar el aparato. - No dar la vuelta al aparato mientras está en uso o conectado a la red. - Desenchufar la fuente de alimentación de la red cuando no se use y antes de realizar cualquier operación de limpieza. - Este aparato está pensado únicamente para uso doméstico, no para uso profesional o industrial. Guardar este aparato fuera del alcance de los niños y/o personas con capacidades físicas, sensoriales o mentales reducidas o no familiarizados con su uso. - No exponer el aparato a temperaturas extremas. Mantener el aparato en un lugar seco, sin polvo y protegido de la luz directa del sol. No dejar nunca el aparato conectado y sin vigilancia. Además ahorrará energía y prolongará la vida del aparato. - Toda utilización inadecuada, o en desacuerdo con las instrucciones de uso, puede comportar peligro, anulando la garantía y la responsabilidad del fabricante.

- Asegurarse de retirar todo material de embalaje del interior del aparato. - Respetar las disposiciones legales referentes a distancias de seguridad con otros elementos tales como tuberías, conducciones eléctricas, etc. - Asegurarse de que el aparato está bien nivelado respecto al suelo. El aparato requiere una ventilación adecuada con el fin de que funcione correctamente. Dejar un espacio

Español de 50cm entre las paredes u otros obstáculos y el aparato. (Fig 1)

- No cubrir ni obstruir ninguna de las aberturas del aparato.

No cubrir ni obstruir los laterales del aparato, y dejar un espacio mínimo de 50cm alrededor del aparato. - La clavija debe ser fácilmente accesible para poder desconectarla en caso de emergencia. Colocar el aparato en un lugar con una temperatura entre 12ºC y 32ºC, para lograr la máxima eficacia. Comprobar que el tubo de extracción está horizontal. (Fig 2)

- No añadir nueva secciones al tubo de extracción incluido, ya que podría causar el mal funcionamiento del aparato.

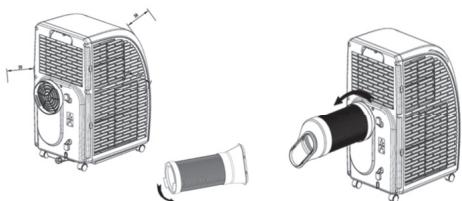

- El aparato tiene que ser utilizado con sus pies de apoyo. Utilizar el aparato con las ruedas puestas. Montaje del tubo de escape - Estirar el tubo, y enroscar su extremo al conector de la salida de aire (sentido contrario a las agujas del reloj). - Atención: El tubo de salida de aire mide 60 cm~170 cm (incluido el adaptador). - La longitud del tubo de salida de aire es conforme a las características técnicas del aparato. No utilizar tubos de salida de aire de diferentes medidas o materiales, ya que pueden provocar fallos. Instalación del kit de ventana (incluido en el modelo AC293 KT) - Abrir parcialmente la ventana y después el kit de ventana a la ventana. - El kit de ventana puede ser instalado en la mayor parte de las ventanas comunes verticales y es ajustable. - Fijar el otro extremo del tubo de escape de calor a la salida de aire del kit de ventana. Ventana vertical Dimensiones de la ventana : Min. : 90cm Max.: 130cm

Uso: - Desenrollar completamente el cable antes de conectarlo - Conectar el aparato a la red. - Pulsar el botón ON/OFF, el aparato comenzará en Modo frío con el ventilador en velocidad lenta. - Pulsar el botón modo para seleccionar frío, deshumidificación, ventilador y modo calor. Velocidad del Ventilador - En modo frío y modo ventilador, la velocidad funciona de la siguiente manera: - Ventilador Bajo Ventilador Alto. - En modo deshumidificador, el ventilador funciona a baja velocidad. Función Temporizador: 1. - Temporizador apagado - Con el aparato en funcionamiento, pulsar el botón, la luz LED del temporizador se enciende y “ ” parpadeará cinco veces. En ese momento, pulsar Arriba y Abajo para ajustar el tiempo entre media hora y 24 horas. En un intervalo de 3 horas, el ajuste Arriba/Abajo solamente cambia en media hora, en un intervalo de 3~24 horas del Temporizador, el ajuste Arriba/Abajo cambia en 1 hora. - Cuando el tiempo seleccionado finaliza, el acondicionador de aire se apaga automáticamente. 2. Encender el temporizador - Con el aparato en reposo, pulsar TIMER, la luz del Temporizador se enciende y “ ” parpadea cinco veces, en ese momento pulsar Arriba/Abajo para seleccionar el tiempo. El método de ajuste es el mismo para la desactivación del temporizador. - Durante el ajuste del Temporizador, también se puede seleccionar el modo FRÍO, así como la temperatura deseada. - En modo DESHUMIDIFICADOR, a la vez también se puede modificar el nivel de humedad seleccionado. - Una vez finalizado el tiempo establecido, el aparato se enciende automáticamente y funciona según el modo seleccionado. 3. Modificar el tiempo definido - Con el temporizador en funcionamiento, y cuando parpadea el visualizador y muestra el tiempo restante, se pueden cambiar las condiciones seleccionadas pulsando Arriba / Abajo para aumentar o disminuir el tiempo. - Pulsando TIMER mientras parpadea, el tiempo

seleccionado vuelve a cero y la temporización queda anulada.

Swing (Barrido) - Pulse este botón para controlar el movimiento de la rejilla. Modo frío - Pulsa modo para seleccionar modo frío, el indicador de modo frío se encenderá. - Pulsar Arriba o Abajo para ajustar la temperatura en una franja de 8~30ºC (64~86ºF). - Pulsando Arriba o Abajo una vez, la temperatura aumentará o disminuirá gradualmente 1ºC o 1ºF. - Pulsar velocidad para seleccionar velocidad alta, media o baja del ventilador. Modo ventilador: - Pulsa modo para seleccionar el modo ventilador y el indicador de ventilador se encenderá. - Pulsa speed (velocidad) para aumentar o disminuir la velocidad. - Temperatura y función de reposo no pueden ser configuradas. Modo deshumidificador: - Pulsa «Modo» para seleccionar el modo deshumidificación, y el indicador del modo deshumidificación se encenderá. - En el modo deshumidificación, el modo sleeping (reposo) no puede ser configurado, y la velocidad del ventilador es baja. Modo sleeping (reposo): En Modo frío, pulsar Sleep en el mando a distancia (o arriba y tiempo en el panel de control, al mismo tiempo) para activar el Modo sleep (reposo); el ventilador superior e inferior quedarán configurados por defecto a velocidad Baja. - En aproximadamente 7 horas el aparato se apagará automáticamente. Para desactivar el modo SLEEP (reposo), pulsar SLEEP o el modo conversión para desactivar la función sleep (reposo). - Pulsar SWING (Barrido) para apagar o encender la función swing (barrido). - El modo sleeping (reposo) nos es compatible con los modos deshumidificación y ventilador. Con la indicación de depósito de agua lleno, el aparato en standby (reposo) y el modo conversión, el modo sleeping (reposo) se cancelará. Protección del compresor: - Tres minutos después de pulsar on (encender) / reiniciar, el compresor empezará a funcionar.

Protección del depósito de agua: - Cuando el nivel de agua en la placa inferior de agua está por debajo del nivel de advertencia, el aparato le avisará automáticamente. - Por favor, vierta el agua en la máquina de acuerdo a las indicaciones del capitulo «drenaje de agua». Drenaje de agua: - Cuando el interior del depósito de agua esté lleno, el indicador se iluminará en la pantalla. - El aparato entra en el modo standby (reposo). - Quite el tapón para extraer el agua, apague la máquina y vuelva a encenderla, la máquina funcionará con normalidad. - Este modelo tiene una función de auto evaporación, en el modo de frío, por favor no haga drenajes continuos para conseguir un mayor efecto de frío. Una vez finalizado el uso del aparato: Detener el aparato, accionando el interruptor marcha/paro. - Desenchufar el aparato de la red eléctrica.

- Desenchufar el aparato de la red y dejarlo enfriar antes de iniciar cualquier operación de limpieza. - Limpiar el conjunto eléctrico y el conector de red con un paño húmedo y secarlos después. NO SUMERGIRLOS NUNCA EN AGUA O CUALQUIER OTRO LÍQUIDO. - Limpiar el aparato con un paño húmedo impregnado con unas gotas de detergente. No utilizar disolventes, ni productos con un factor pH ácido o básico como la lejía, ni productos abrasivos, para la limpieza del aparato. - No sumergir el conector en agua u otro líquido ni ponerlo bajo el grifo. Si el aparato no se mantiene en buen estado de limpieza, su superficie puede degradarse y afectar de forma inexorable la duración de la vida del aparato y conducir a una situación peligrosa.

Limpieza del filtro de aire:

- Limpie los filtros de aire cada 2 semanas. Si el filtro de aire está bloqueado con polvo, su eficacia se reducirá. - Extraer el filtro hacia arriba y abajo como en las imágenes de abajo - Lavar los filtros de aire sumergiéndolos cuidadosamente en agua caliente con un detergente neutro, enjuagarlos y dejarlos secar completamente en un lugar a la sombra. - Instalar los filtros cuidadosamente tras haberlos limpiado. Tras Mantenimiento Periódico: - Retirar el enchufe del deposito de llenado y vaciar el contenedor de agua, o verter el agua inclinando la unidad, después cambiar el modo de la unidad a modo Ventilador, y pulsar el botón hasta la velocidad de ventilador baja. - Mantener este modo durante medio día hasta que el tubo esté seco. De este modo mantendrá el tubo seco y no se pondrá mohoso. - Apague el aparato y retire el enchufe. - Enrolle el cable y únalo, después póngalo en el lugar de los accesorios. - Separe el tubo de escape del aire y guárdelo cuidadosamente. - Ponga el aparato en una bolsa de plástico y guárdelo en un lugar seco. - Retire las pilas del mando a distancia y guárdelas cuidadosamente.

Anomalías y reparación

- En cas de panne, confier l’appareil à un service - En caso de avería u otro tipo de problemas, llevar el aparato a un Servicio de Asistencia Técnica autorizado. No intente desmontarlo o repararlo ya que puede resultar peligroso. - En caso de detectar cualquier anomalía consulte la siguiente tabla:

El aparato no funciona

- No llega corriente. - Indicador de llenado de agua iluminado

- Encienda el aparato - Vierta el agua del interior del contenedor

Parece que el aparato no funciona

- Luz del sol no directa

- Ventanas o puertas abiertas

- Corra las cortinas

- Cierre las ventanas y encienda otro aire acondicionado - Limpie o cambie el filtro de aire - Limpie el contenedor

- El filtro está muy sucio

- La entrada o la salida de aire está bloqueada - La temperatura de la habitación es - Cambie la configuración de la teminferior a la temperatura configurada peratura El ruido del aparato es demasiado alto

- El aparato no está puesto en una superficie plana

- Ponga el aparato en una superficie plana que soporte su peso

El compresor no funciona

- La protección de calentamiento excesivo está activada

- Encienda el aparato tras 3 minutos cuando la temperatura haya disminuido

Códigos de detección

Detección anomalía del sensor de temperatura de la habitación

Detección anomalía del sensor del serpentín

FL El aparato se encuentra en alarma por depósito de agua lleno

DF El aparato se encuentra en estado de anticongelación o descongelación

Para productos de la Unión Europea y/o en caso de que así lo exija la normativa en su país de origen:

Ecología y reciclabilidad del producto: Los materiales que constituyen el envase de este aparato, están amparados por un sistema de recogida, clasificación y reciclado de los mismos (Punto Verde). Si desea deshacerse de ellos, puede utilizar los contenedores de reciclaje públicos apropiados para cada tipo de material. - El producto está exento de concentraciones de sustancias que se puedan considerar dañinas para el medio ambiente.

- Este símbolo significa que si desea deshacerse del producto, una vez transcurrida la vida útil del mismo, debe depositarlo por los medios adecuados en manos de un gestor de residuos autorizado para la recogida selectiva de Residuos de

Aparatos Eléctricos y Electrónicos (RAEE). Este aparato cumple con la Directiva 2006/95/EC de Baja Tensión, con la Directiva 2004/108/EC de Compatibilidad Electromagnética y con la Directiva 2011/65/EU sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos.
