MANUAL DE USUARIO FZ 3 PANASONIC

Instrucciones de funcionamiento Climatizador de aire

Antes de utilizar la unidad, sírvase leer atentamente estas instrucciones de funcionamiento y conservarlas para futuras consultas.

El instalador debe guardar y leer las Instrucciones de instalación incluidas antes de la instalación. El mando a distancia viene embalado en la unidad interior y debe ser retirado por el instalador antes de la instalación.

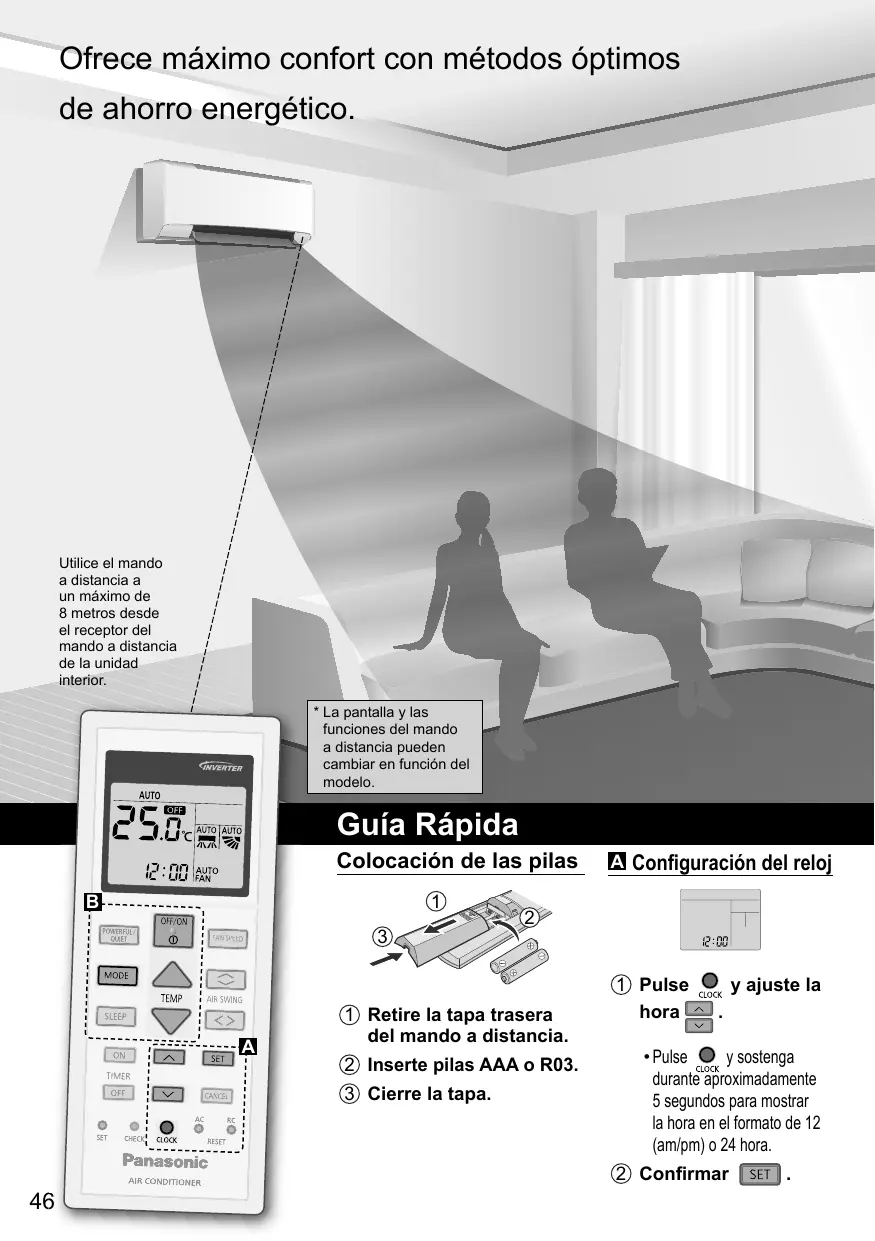

Ofrece máximo confort con métodos óptimos de ahorro energético.

Utilice el mando a distancia a un máximo de

8 metros desde el receptor del mando a distancia de la unidad interior. * La pantalla y las funciones del mando a distancia pueden cambiar en función del modelo.

Colocación de las pilas 1

1 Retire la tapa trasera del mando a distancia.

2 Inserte pilas AAA o R03. 3 Cierre la tapa.

A Configuración del reloj

• Pulse y sostenga durante aproximadamente

5 segundos para mostrar la hora en el formato de 12 (am/pm) o 24 hora. 2 Confirmar

Muchas gracias por elegir una unidad de aire acondicionado Panasonic.

Precauciones de seguridad .... 48-59 Forma de uso 60-61 Obtener más información 62 Instrucciones de lavado 63-64 Localización de averías 65-67 Información 70

• Mando a distancia • 2 x pilas AAA o R03 • Soporte del control remoto • 2 x tornillos para el soporte del mando a distancia

B Funcionamiento básico

1 Seleccione el modo deseado presionando .

iniciar/detener el funcionamiento.

3 Seleccione la temperature deseada.

Las ilustraciones de este manual sirven únicamente para describir las explicaciones y pueden no coincidir exactamente con las del aparato suministrado. Están sujetas a cambios sin previo aviso con el fin de mejorar el producto.

AUTO HEAT DRY COOL POWER

• Para encender la unidad observe si se muestra la indicación .

16.0 °C ~ 30.0 °C / 60 °F ~ 86 °F. • Presione y sostenga durante aproximadamente 10 segundos para mostrar la temperatura en °C o °F.

Precauciones de seguridad

Para evitar lesiones personales, lesiones a terceros, o daños materiales, cumpla lo siguiente: El uso incorrecto por no seguir las instrucciones puede causar daños o averías; su gravedad se clasifica con las indicaciones siguientes: Este aparato no está pensado para ser manipulado por el público en general.

ADVERTENCIA Esta indicación advierte del posible peligro de muerte o de daños graves.

PRECAUCIÓN Esta indicación advierte de los posibles daños o desperfectos materiales.

Las instrucciones que deben seguirse están clasificadas mediante los siguientes símbolos:

Este símbolo denota una acción que está PROHIBIDA.

Estos símbolos indican aquellas acciones que son

Entrada de aire Salida de aire

ADVERTENCIA Unidad interior y unidad exterior

Este aparato puede ser utilizado por niños a partir de 8 años y personas con dicapacidad física, sensorial o mental o falta de experiencia y conocimientos si están bajo supervisión o han recibido instrucciones relativas al uso del aparato de un modo seguro y comprenden los riesgos implícitos. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento no debe ser realizado por niños sin supervisión. Por favor, consulte a un distribuidor autorizado o especialista para limpiar las partes internas, reparar, instalar, eliminar y reinstalar la unidad. Una incorrecta manipulación e instalación puede causar fugas, descargas eléctricas o incendios. Confirme con el servicio técnico autorizado o el especialista el uso del tipo de refrigerante especificado. Utilizar un tipo de refrigerante diferente al tipo especificado puede provocar daños en el producto, explosiones y lesiones, etc. No utilice ningún medio para acelerar el proceso de descongelación ni para la limpieza, a excepción de los recomendados por el fabricante. Cualquier método inadecuado o el uso de materiales incompatibles pueden causar daños al producto, el estallido del sistema y lesiones graves. No instale la unidad en ambientes potencialmente explosivos o inflamables. En caso contrario, podría provocar accidentes de incendios. No introduzca los dedos u otros objetos en la unidad exterior o interior del aire acondicionado, ya que las partes rotatorias podrían provocarle lesiones.

No se siente o apoye sobre la unidad; se podría caer accidentalmente.

No permita que ni bebés ni niños pequeños jueguen con el mando a distancia para evitar que ingieran accidentalmente las pilas.

No utilice un cable modificado, unido con otro, un cable de extensión o un cable no especificado para evitar sobrecalentamiento e incendios. Para evitar el sobrecalentamiento, incendio o descarga eléctrica: • No comparta la misma toma de corriente con otros equipos. • No lo manipule con las manos mojadas. • No doble excesivamente el cable de alimentación. • No encienda ni apague la unidad conectando o desconectando el enchufe de alimentación. Para evitar riesgos, si el cable de alimentación está dañado y es necesario cambiarlo, deberá hacerlo el fabricante, un representante del servicio técnico o una persona cualificada.

Para evitar el sobrecalentamiento, incendio o descarga eléctrica:

• Inserte el enchufe correctamente. • El polvo en el enchufe de alimentación debe ser limpiado periódicamente con un paño seco. Deje de utilizar el producto cuando haya cualquier anormalidad/fallo y desconecte el cable de corriente o desactive el interruptor de alimentación. (Riesgo de humo/fuego/descarga eléctrica) Ejemplos de anomalía/fallo • El ELCB se desconecta frecuentemente. • Se percibe olor a humo. • Se observa ruido anormal o vibración en la unidad. • Filtraciones de agua desde la unidad interior. • El cable de alimentación o el enchufe está excesivamente caliente. • No se puede controlar la velocidad del ventilador. • La unidad se para inmediatamente incluso estando en funcionamiento. • El ventilador no se para incluso habiendo cesado la operación. Contacte inmediatamente con su proveedor local para su mantenimiento/ reparación. Este equipo deberá conectarse a tierra para evitar descargas eléctricas o incendios.

Precauciones de seguridad

Para evitar el excesivo enfriamiento no se exponga directamente al aire frío durante un prolongado período.

Se recomienda altamente instalarlo con un disyuntor de fuga a tierra (ELCB) o un dispositivo residual actual (RCD) para evitar descargas eléctricas o incendios.

No toque la unidad exterior durante un relámpago, ya que podría causar una descarga eléctrica.

Evite las descargas eléctricas apagando el interruptor de alimentación y desenchufando la unidad:

- Antes de limpiarlo o repararlo, - Cuando no vaya a utilizarla durante un largo periodo, o - Durante tormentas eléctricas especialmente violentas.

Precauciones de seguridad

PRECAUCIÓN Unidad interior y unidad exterior

No lave la unidad interior con agua, benceno, disolvente o limpiador en polvo para evitar daños o corrosión en la unidad. No utilice la unidad a fines de conservación de: equipos de precisión, alimentos, animales, plantas, obras de arte u otros objetos. Podría causar un deterioro en su calidad, etc. No utilice ningún equipo combustible delante de la salida de aire pare evitar que se propague un incendio. Para prevenir lesiones, etc no exponga directamente al flujo del aire plantas o animales de compañía. No tocar las partes de aluminio angulosas, pueden causar daños. No encienda la unidad cuando encere el suelo. Después de encerar, airee la habitación correctamente antes de usar la unidad. Para evitar daños a la unidad no la instale en zonas grasas y con humo. Para evitar lesiones no desmonte la unidad para su limpieza. Para evitar lesiones durante la limpieza de la unidad sitúese sobre una superficie estable. No coloque un jarrón o un recipiente que contenga liquido sobre la unidad. El agua podría entrar en el interior de la unidad y degradar. El aislamiento causando una descarga eléctrica. No abra la ventana ni la puerta por un periodo de tiempo prolongado durante el funcionamiento, ya que ello podría dar lugar a un consumo de energía ineficiente y a molestos cambios de temperatura.

Evite las fugas de agua asegurándose de que la tubería de drenaje esté:

- Correctamente conectada, - Libre de colmos de agua y recipientes, o - No sumergida en el agua Airear la habitación regularmente después de su uso durante un prolungado período o tras el empleo de cualquier equipo combustibile. Después de un largo periodo de uso, asegúrese de que la ranura de instalación no se encuentre deteriorada, para evitar que la unidad se caiga.

No utilice pilas recargables (Ni-Cd). Podría dañar el control remoto. Para evitar mal funcionamiento o deterioro del control remoto: • Extraiga las pilas si no va a utilizar la unidad durante un periodo prolongado de tiempo. • Las baterías nuevas deben ser del mismo tipo y se insertan siguiendo las indicaciones de la polaridad segnaladas.

Para evitar descargas eléctricas durante la desconexión del enchufe no tire del cable para desenchufarlo.

Unidad interior y unidad exterior

Este aparato debe instalarse y/o utilizarse en una habitación con un área superior a Amín (m²) y mantenerse lejos de fuentes de ignición, tales como calor, chispas o llamas al descubierto, o zonas peligrosas, tales como aparatos de gas, cocinas de gas, sistemas de suministro de gas reticulados, aparatos de refrigeración eléctricos, etc.(Consulte la Tabla A en la tabla de Instrucciones de instalación para conocer el valor de Amín (m²)) Tenga en cuenta que es posible que el refrigerante no contenga ninguna sustancia para dotarlo de olor. Es altamente recomendable contar en todo momento con detectores de gas refrigerante inflamable en perfecto estado de funcionamiento y capaces de advertir de la presencia de una fuga. Mantenga las aberturas de ventilación necesarias libres de obstrucciones. No perfore ni exponga el aparato al fuego mientras está presurizado. No exponga el aparato al calor, llamas, chispas ni otras fuentes de ignición. De lo contrario podría estallar y provocar lesiones o la muerte.

Los procedimientos básicos de trabajo de instalación son los mismos que los de los modelos con refrigerantes convencionales

(R410A, R22). Dado que la presión de funcionamiento es superior a la de los modelos con refrigerante R22, algunas tuberías y herramientas de instalación y servicio son especiales. Especialmente al sustituir un modelo con refrigerante R22 por un nuevo modelo con refrigerante R32, sustituya siempre las tuberías y tuercas cónicas convencionales por las tuberías y tuercas cónicas de R32 y R410A en el lado exterior de la unidad. En el caso de R32 y R410A, se puede utilizar la misma tuerca cónica en el lado de la unidad exterior y el tubo. Se prohíbe la mezcla de distintos refrigerantes dentro de un sistema. Los modelos que utilizan refrigerante R32 y R410A presentan un diámetro de rosca diferente del puerto de carga para evitar una carga errónea con refrigerante R22 y también por motivos de seguridad. Por tanto, compruébelo de antemano. [El diámetro de rosca del puerto de carga de R32 y R410A es de 1/2 pulg.] Asegúrese siempre que material extraño (aceite, agua, etc.) no penetre en las tuberías. Asimismo, al almacenar los tubos, selle de forma segura la abertura mediante pinzamiento, cinta adhesiva, etc. (La manipulación del R32 es similar a la del R410A.) • Solo personal certificado y cualificado debe llevar a cabo la operación, el mantenimiento, las reparaciones y la recuperación de refrigerante en el uso de refrigerantes inflamables y según las recomendaciones del fabricante. El personal que lleve a cabo la operación, las reparaciones o el mantenimiento de un sistema o las piezas asociadas del equipo debe estar capacitado y contar con certificación.

Precauciones de seguridad

Este aparato se carga con

R32 (in refrigerante de baja inflamabilidad). Si se produce una fuga de refrigerante y este queda expuesto a una fuente externa de ignición, existe peligro de incendio.

ADVERTENCIA Precauciones para el uso del refrigerante R32

Precauciones de seguridad

• Ninguna pieza del circuito de refrigeración (evaporadores, refrigeradores de aire, unidades de tratamiento de aire (AHU), condensadores o recipientes de líquido) ni de la tubería debe estar ubicada cerca de fuentes de calor, llamas expuestas, aparatos de gas o calentadores eléctricos. • El usuario/propietario o su representante autorizado debe comprobar regularmente las alarmas, la ventilación mecánica y los detectores, al menos una vez al año, según las disposiciones de las normas nacionales, para garantizar el funcionamiento correcto. • Se debe conservar un libro de registros. El resultado de estas verificaciones se debe registrar en el libro. • En el caso de ventilaciones que se encuentren en espacios ocupados, se debe confirmar que no presenten obstrucciones. • Antes de poner en funcionamiento un sistema de refrigeración nuevo, la persona responsable de poner en servicio el sistema debe asegurarse de que personal capacitado y certificado conozca las directrices del manual de instrucciones sobre el montaje, la supervisión, el funcionamiento y el mantenimiento del sistema de refrigeración, así como las medidas de seguridad que se deben cumplir, las propiedades y el manejo del refrigerante utilizado. • A continuación, se muestran los requisitos generales del personal capacitado y certificado: a) Conocimiento acerca de la legislación, normas y estándares relacionados con los refrigerantes inflamables. b) Profundo conocimiento sobre los refrigerantes inflamables y su manipulación, equipo de protección individual, prevención de fugas del refrigerante, manejo de cilindros, carga, detección de fugas, recuperación y descarte.

c) Poder entender y aplicar en la práctica los requisitos de las leyes, normas y estándares nacionales. d) Realizar capacitaciones continuamente para mantener la especialización.

1. Instalación (Espacio) • Los productos con refrigerantes inflamables no se deben instalar en un espacio sin ventilación, si ese espacio es menor que el valor de Amín (m²). • En el caso de carga en el campo, se debe cuantificar, medir y etiquetar el efecto en la carga del refrigerante causada por la longitud de las distintas tuberías. • Asegúrese de que los tubos instalados tengan la mínima longitud posible. Evite el uso de tubos abollados y no permita codos cerrados. • Asegúrese de proteger los tubos frente a daños físicos. • Asegúrese de que se cumplan los reglamentos nacionales relativos a los gases, así como las normas y la legislación municipales y nacionales. Informe a las autoridades competentes de acuerdo con todos los reglamentos aplicables. • Asegúrese de que las uniones mecánicas sean accesibles para la realización del mantenimiento. • En los casos en los que se requiera una ventilación mecánica, las aberturas de ventilación deben mantenerse libres de obstrucciones. • Al eliminar el producto, siga las precauciones del apartado #12 y cumpla los reglamentos nacionales. Contacte siempre con las oficinas municipales locales para una manipulación adecuada.

Precauciones de seguridad

• Antes de iniciar el trabajo en sistemas que contienen refrigerantes inflamables, es necesario realizar comprobaciones de seguridad para asegurar que el riesgo de ignición sea mínimo. A la hora de reparar el sistema de refrigeración, deben cumplirse las precauciones de los apartados #2-2 a #2-8 antes de realizar cualquier trabajo en el sistema. • El trabajo debe realizarse con un procedimiento controlado para minimizar el riesgo de presencia de gas o vapor inflamables durante la realización del trabajo. • Todo el personal de mantenimiento y otras personas que trabajen en el área deben recibir formación y supervisión acerca de la naturaleza del trabajo realizado. • Evite el trabajo en espacios limitados. Mantenga siempre una distancia de seguridad de al menos 2 metros de la fuente o un área libre de un radio de 2 metros. • Lleve equipos de protección adecuados, incluida protección respiratoria, según lo justifiquen las condiciones. • Asegúrese de que las condiciones dentro del área sean seguras, mediante la limitación del uso de cualquier material inflamable. Mantenga alejadas todas las fuentes de ignición y superficies metálicas calientes.

2-1. Personal de servicio • Solo personal de servicio capacitado y certificado (contratado por el usuario o tercero responsable) inspecciona, supervisa regularmente y realiza el mantenimiento del sistema. • Asegúrese de que el tamaño real de la carga de refrigerante corresponda al tamaño de la habitación en la que se instalan los componentes que contienen refrigerante. • Asegúrese de que la carga de refrigerante no presente fugas. • Cualquier persona cualificada que intervenga en el trabajo o la apertura de un circuito de refrigerante debe contar con un certificado vigente emitido por una autoridad de evaluación acreditada por la industria, el cual autorice su competencia para la manipulación segura de refrigerantes de acuerdo con una especificación de evaluación reconocida por la industria. • El mantenimiento solo debe realizarse de la forma recomendada por el fabricante del equipo. Los trabajos de mantenimiento y reparación que requieran la ayuda de otra persona cualificada deben realizarse bajo la supervisión de la persona competente en el uso de refrigerantes inflamables. • El mantenimiento solo debe realizarse de la forma recomendada por el fabricante.

Precauciones de seguridad

2-3. Comprobación de la presencia de refrigerante • Se debe inspeccionar el área con un detector de refrigerante adecuado antes y durante el trabajo para asegurar que el técnico esté al tanto de las atmósferas potencialmente inflamables. • Asegúrese de que el equipo de detección de fugas utilizado sea adecuado para su uso con refrigerantes inflamables, es decir, que no emita chispas, esté sellado suficientemente o sea intrínsecamente seguro. • En caso de que se produzca una fuga o derrame, ventile el área de inmediato y permanezca en la parte de donde sopla el viento y lejos del derrame o escape. • En caso de que se produzca una fuga o derrame, informe a las personas que se encuentren a favor del viento de la fuga o vertido, aísle de inmediato el área de peligro e impida el acceso a personal no autorizado. 2-4. Presencia de un extintor • Si se va a realizar cualquier trabajo en caliente en el equipo de refrigeración o cualquier componente asociado, se debe tener a mano un equipo de extinción adecuado. • Disponga de un extintor de polvo seco o de CO2 junto al área de carga.

2-5. Ausencia de fuentes de ignición

• Ninguna persona que realice trabajos relacionados con un sistema de refrigeración que impliquen la exposición de una tubería que contenga o haya contenido refrigerante inflamable debe utilizar ninguna fuente de ignición de manera tal que pueda dar lugar a un riesgo de incendio o explosión. No debe fumar al realizar dicho trabajo. • Todas las fuentes de ignición posibles, incluidos los cigarrillos encendidos, deben mantenerse lo suficientemente lejos del lugar de instalación, reparación, retirada y eliminación, ya que el refrigerante inflamable podría liberarse al espacio circundante durante el trabajo. • Antes de realizar el trabajo, se debe inspeccionar el área circundante al equipo para asegurar que no existan peligros inflamables ni riesgos de ignición. • Se deben colocar letreros de “No fumar”. 2-6. Área ventilada • Asegúrese de que el área esté al aire libre o suficientemente ventilada antes de abrir el sistema o realizar cualquier trabajo en caliente. • Debe seguir existiendo un grado de ventilación durante el periodo en el que se realice el trabajo. • La ventilación debe dispersar de forma segura cualquier refrigerante liberado y preferiblemente expulsarlo a la atmósfera.

Precauciones de seguridad

2-8. Comprobaciones de los dispositivos eléctricos

• La reparación y el mantenimiento de componentes eléctricos deben incluir comprobaciones iniciales de seguridad y procedimientos de inspección de componentes. • A continuación se indican algunas de las comprobaciones iniciales de seguridad: - Los condensadores están descargados: debe realizar esta comprobación de forma segura para evitar la posibilidad de emisión de chispas. - No hay componentes eléctricos conectados y el cableado está expuesto durante la carga, recuperación o purga del sistema. - Existe continuidad de conexión equipotencial a tierra. • En todo momento deben seguirse las directrices de mantenimiento y servicio del fabricante. • En caso de duda, solicite ayuda al departamento técnico del fabricante. • Si se produce una avería que pudiera comprometer la seguridad, no se debe conectar ninguna alimentación eléctrica al circuito hasta que se haya solucionado la avería satisfactoriamente. • Si no se puede corregir la avería de inmediato y es necesario mantener el funcionamiento, debe aplicarse una solución temporal suficiente. • Se debe informar al propietario del equipo para que todas las partes estén avisadas en adelante.

2-7. Comprobaciones de los equipos de refrigeración

• Cuando se sustituyan componentes eléctricos, estos deben ser aptos para su propósito y cumplir la especificación correcta. • En todo momento deben seguirse las directrices de mantenimiento y servicio del fabricante. • En caso de duda, solicite ayuda al departamento técnico del fabricante. • Se deben efectuar las siguientes comprobaciones en las instalaciones que utilizan refrigerantes inflamables. - El tamaño de carga es conforme al tamaño de la habitación en la que se instalan los componentes que contienen refrigerante. - La maquinaria y salidas de ventilación funcionan suficientemente y no están obstruidas. - Si se utiliza un circuito de refrigeración indirecta, se debe comprobar la presencia de refrigerante en el circuito secundario. - El marcado del equipo sigue siendo visible y legible. Debe corregirse cualquier marcado o letrero ilegible. - El tubo o los componentes de refrigeración están instalados en una posición en la que es improbable que queden expuestos a ninguna sustancia que pueda corroer los componentes que contienen refrigerante, excepto si los componentes están construidos con materiales intrínsecamente resistentes a la corrosión o protegidos adecuadamente frente a la corrosión.

Precauciones de seguridad

3. Reparaciones de componentes sellados • Durante las reparaciones de componentes sellados, se deben desconectar todo el suministro eléctrico del equipo con el que se vaya a trabajar antes de retirar cualquier cubierta sellada, etc. • Si es absolutamente necesario tener conectada una alimentación eléctrica al equipo durante el mantenimiento, debe instalarse una forma de detección de fugas en funcionamiento constante en el punto más crítico para advertir de una situación potencialmente peligrosa. • Se debe prestar especial atención a lo siguiente para asegurar que, al trabajar en los componentes eléctricos, no se modifique la carcasa en una medida que perjudique al nivel de protección. Ejemplos de una protección perjudicada son daños en los cables, número excesivo de conexiones, bornes no realizados según la especificación original, daños en los sellos, ajuste incorrecto de casquillos, etc. • Asegúrese de que el aparato esté montado correctamente. • Asegúrese de que los sellos o materiales de sellado no se hayan degradado de manera tal que ya no sirvan para su propósito de evitar la entrada de atmósferas inflamables. • Todos los repuestos deben respetar las especificaciones del fabricante. NOTA: El uso de sellantes de silicona puede inhibir la eficacia de ciertos tipos de equipos de detección de fugas. No es necesario aislar los componentes intrínsecamente seguros antes de trabajar en ellos.

4. Reparaciones en los componentes intrínsecamente seguros

• No aplique ninguna carga inductiva o de capacitancia permanente al circuito sin antes asegurarse de que tal acción no rebasará en ningún caso la tensión ni la corriente permitidas del equipo utilizado. • Los componentes intrínsecamente seguros son los únicos componentes en los que se puede trabajar con presencia de atmósfera inflamable. • El aparato de prueba debe presentar unos parámetros nominales correctos. • Sustituya los componentes únicamente con los repuestos especificados por el fabricante. El uso de repuestos no especificados por el fabricante podría dar lugar a la ignición del refrigerante en la atmósfera formada por una fuga. 5. Cableado • Asegúrese de que el cableado no sufra desgaste, corrosión, presión excesiva, vibración, exposición a bordes cortantes ni ningún otro efecto medioambiental adverso. • La comprobación también debe tomar en cuenta los efectos del envejecimiento o de la vibración continua proveniente de fuentes tales como compresores o ventiladores. 6. Detección de refrigerantes inflamables • Bajo ninguna circunstancia deben usarse fuentes potenciales de ignición para la búsqueda ni la detección de fugas de refrigerante. • No debe utilizarse en ningún caso un soplete de haluro (ni ningún otro detector basado en una llama al descubierto).

Precauciones de seguridad

8. Extracción y evacuación

• Al abrir el circuito de refrigerante para realizar reparaciones – o para cualquier otro fin – se deberán seguir los procedimientos convencionales. Sin embargo, es importante seguir las mejores prácticas dado que la inflamabilidad es una cuestión a considerar. Se debe respetar el siguiente procedimiento: extraer el refrigerante -> purgar el circuito con gas inerte -> evacuar -> purgar de nuevo con gas inerte -> abrir el circuito mediante corte o soldadura fuerte • Se debe recuperar la carga de refrigerante a los cilindros de recuperación correctos. • El sistema se debe “lavar” con OFN para garantizar la seguridad de la unidad. • Es posible que sea necesario repetir este proceso varias veces. • Para esta tarea no debe utilizarse aire comprimido ni oxígeno. • El lavado se realiza rompiendo el vacío del sistema con OFN y llenando hasta alcanzar la presión de funcionamiento, para después ventilar a la atmósfera y finalmente reducir a un vacío. • Se debe repetir este proceso hasta que no quede refrigerante en el sistema. • Cuando se utiliza la carga final de OFN, el sistema debe ventilarse hasta alcanzar la presión atmosférica para permitir la realización del trabajo. • Esta operación es absolutamente fundamental si deben realizarse operaciones de soldadura fuerte en las tuberías. • Asegúrese de que la salida de la bomba de vacío no esté próxima a ninguna fuente de ignición y que exista ventilación.

7. Métodos de detección de fugas

Los siguientes métodos de detección de fugas se consideran aceptables para todos los sistemas de refrigerante. • No se deben detectar fugas al utilizar el equipo de detección con capacidad de 10−6 Pa·m3/s o más, por ejemplo, un husmeador de helio. • Pueden utilizarse detectores de fugas electrónicos para detectar los refrigerantes inflamables, aunque su sensibilidad quizá no sea adecuada o requieran una recalibración. (Los equipos de detección deben calibrarse en un área que no contenga refrigerante.) • Asegúrese de que el detector no constituya una fuente potencial de ignición y sea adecuado para el refrigerante utilizado. • Los equipos de detección de fugas deben estar regulados en un porcentaje del LII del refrigerante y se deben calibrar para el refrigerante empleado y el porcentaje adecuado de gas (25% como máximo) confirmado. • Con la mayoría de los refrigerantes pueden utilizarse fluidos de detección de fugas, pero debe evitarse el uso de detergentes que contengan cloro, dado que este puede reaccionar con el refrigerante y corroer los tubos de cobre. • Si se sospecha de una fuga, se deben eliminar/apagar todas las llamas al descubierto. • Si se detecta una fuga de refrigerante que requiere soldadura fuerte, se deberá recuperar todo el refrigerante del sistema, o bien aislarlo (mediante válvulas de corte) en una parte del sistema que esté alejada de la fuga. A continuación, se debe purgar el sistema con nitrógeno sin oxígeno (OFN), tanto antes del proceso de soldadura fuerte como durante el mismo. OFN = nitrógeno sin oxígeno, tipo de gas inerte.

Precauciones de seguridad

9. Procedimientos de carga • Además de los procedimientos de carga convencionales, deben cumplirse los siguientes requisitos. - Asegúrese de que los distintos refrigerantes no se contaminen al usar el equipo de carga. - Las mangueras y líneas deben ser lo más cortas posibles para minimizar la cantidad de refrigerante que contienen. - Los cilindros deben mantenerse en posición vertical. - Asegúrese de que el sistema de refrigeración esté conectado a tierra antes de cargar el sistema de refrigerante. - Coloque un adhesivo en el sistema cuando se complete la carga (si no presenta uno ya). - Deben extremarse las precauciones para no saturar el sistema de refrigeración. • Antes de recargar el sistema, debe realizarse una prueba de presión con OFN (consulte el apartado #7). • Se debe realizar una prueba de fugas al completar la carga, pero antes de la puesta en servicio. • Se debe realizar una prueba de fugas de control antes de abandonar el lugar de instalación. • Es posible que se acumule carga electrostática y que esta genere un estado de peligro al cargar y descargar el refrigerante. Para evitar incendios o explosiones, disipe la electricidad estática durante la transferencia conectando a tierra y con conexión equipotencial los recipientes y equipos entre sí antes de la carga/descarga.

10. Retirada del servicio

• Antes de realizar este procedimiento, es esencial que el técnico se haya familiarizado completamente con el equipo y todos sus detalles. • Una buena práctica recomendada es la recuperación segura de todos los refrigerantes. • Antes de llevar a cabo la tarea, se debe tomar una muestra de aceite y refrigerante en caso de que se requiera un análisis antes de reutilizar el refrigerante recuperado. • Es esencial que haya corriente eléctrica antes de comenzar la tarea. a) Familiarícese con el equipo y su funcionamiento. b) Aísle el sistema eléctricamente. c) Antes de iniciar el procedimiento, asegúrese de lo siguiente: • existe equipo de manejo mecánico disponible, en caso necesario, para la manipulación de los cilindros de refrigerante; • existen equipos de protección individual disponibles y se usan correctamente; • el proceso de recuperación es supervisado en todo momento por una persona competente; • el equipo de recuperación y los cilindros cumplen las normas pertinentes. d) Bombee el sistema de refrigerante, si es posible. e) Si no es posible la aspiración, cree un colector de modo que el refrigerante pueda ser eliminado de varias partes del sistema. f) Asegúrese de que el cilindro esté colocado sobre la báscula antes de realizar la recuperación. g) Ponga en marcha la máquina de recuperación y hágala funcionar de acuerdo con las instrucciones del fabricante. h) No sature los cilindros. (No supere el 80 % del volumen de carga de líquido).

Precauciones de seguridad

• Los cilindros deben estar completos, con una válvula de alivio de presión y válvulas de corte asociadas en buen estado de funcionamiento.

• Los cilindros de recuperación se evacúan y, si es posible, se enfrían antes de realizar la recuperación. • El equipo de recuperación debe estar en buen estado de funcionamiento, contar con un juego de instrucciones del equipo en cuestión y ser adecuado para la recuperación de refrigerantes inflamables. • Además, se debe disponer de un conjunto de básculas calibradas y en buen estado de funcionamiento. • Las mangueras deben estar completas, con acoples de desconexión libres de fugas y en buen estado. • Antes de utilizar la máquina de recuperación, compruebe que esté en correcto estado de funcionamiento, que haya sido sometida a un mantenimiento adecuado y que todos los componentes eléctricos asociados estén sellados para evitar la ignición en caso de un escape de refrigerante. Consulte al fabricante en caso de duda. • El refrigerante recuperado debe devolverse al proveedor de refrigerante en el cilindro de recuperación adecuado y se debe preparar la correspondiente Nota de transferencia de residuos. • No mezcle refrigerantes en una misma unidad de recuperación, especialmente en los cilindros. • Si se van a eliminar compresores o aceite de los compresores, asegúrese de que se hayan evacuado hasta un nivel aceptable para garantizar que no quede refrigerante inflamable en el lubricante. • El proceso de evacuación debe realizarse antes de devolver el compresor a los proveedores. • Solo debe emplearse calentamiento eléctrico en el cuerpo del compresor si fuera necesario acelerar este proceso. • El drenaje de aceite de un sistema debe realizarse de forma segura.

i) No supere la presión máxima de funcionamiento del cilindro, ni siquiera de forma temporal. j) Una vez llenados correctamente los cilindros y completado el proceso, asegúrese de retirar inmediatamente del lugar los cilindros y el equipo y de que todas las válvulas de aislamiento del equipo estén cerradas. k) El refrigerante recuperado no debe cargarse en otro sistema de refrigeración a no ser que se haya limpiado e inspeccionado.

• Es posible que se acumule carga electrostática y que esta genere un estado de peligro al cargar o descargar el refrigerante. Para evitar incendios o explosiones, disipe la electricidad estática durante la transferencia conectando a tierra y con conexión equipotencial los recipientes y equipos entre sí antes de la carga/descarga. 11. Etiquetado • El equipo debe etiquetarse para indicar que ha sido retirado del servicio y vaciado de refrigerante. • La etiqueta debe presentar fecha y firma. • Asegúrese de que el equipo presenta etiquetas que indican que contiene refrigerante inflamable. 12. Recuperación • Al extraer el refrigerante de un sistema, ya sea para realizar el mantenimiento o retirarlo del servicio, una buena práctica recomendada es la extracción segura de todos los refrigerantes. • Al transferir el refrigerante a los cilindros, asegúrese de emplear solamente cilindros de recuperación de refrigerante adecuados. • Asegúrese de disponer del número correcto de cilindros para contener toda la carga del sistema. • Todos los cilindros que se van a usar son designados para el refrigerante recuperado y presentan las etiquetas correspondientes para dicho refrigerante (es decir, cilindros especiales para la recuperación de refrigerante).

To Para adjust regular airfl laow dirección direction de la corriente de aire (CS-FZ25/35/50UKE) Indicador

AIR SWING Dirección superior

• No ajuste la aleta manualmente.

• Para dirección lateral, el ajuste manual se realiza tal como se muestra.

Para adjust regular airfl laow dirección direction de la corriente de aire (CS-FZ60UKE) Dirección superior

FAN SPEED AIR SWING Dirección lateral

• No ajuste la aleta manualmente.

CS-FZ60UKE Para ajustar la velocidad del ventilador

• Para AUTO (automático), la velocidad de ventilador de interior es ajustada automáticamente según el modo de operación.

• Para tener operación de prioridad de bajo ruido, seleccione la velocidad más baja del ventilador ( ).

Para cambiar entre potente y silencioso

No utilizado en Pulse para funciones restablecer el ajuste normales. de fábrica del mando a distancia.

Para alcanzar temperatura rápidamente • Este funcionamiento se detiene automáticamente después de 20 minutos. SILENCIOSO: Para disfrutar del funcionamiento silencioso • Esta operación reduce el ruido de corriente de aire.

Para más información, consulte “Obtener más información...”.

Para maximizar el confort mientras duerme

Este funcionamiento le proporciona un entorno confortable durante el sueño. Ajusta automáticamente la temperatura al patrón de sueño durante el periodo de activación. El indicador de la unidad interior se oscurece al activarse este funcionamiento. Esto no ocurre si el brillo del indicador se ha oscurecido anteriormente. SLEEP

Este funcionamiento se encuentra incorporado al temporizador de activación (0,5, 1, 2, 3, 4, 5,

• Esta operación puede configurarse junto con el temporizador. Cuando se utiliza conjuntamente con el temporizador de apagar, tiene prioridad el funcionamiento de sueño.

• Se puede cancelar pulsando el botón correspondiente hasta que llegue a 0.0 h.

Para ajustar el temporizador

ON SET TIMER OFF CANCEL

1 Ajuste el temporizador Ejemplo: de activación (ON) o de Apagar a las 22:00 desactivación (OFF)

• Cada vez que se pulsa: Cancel

• Para cancelar el temporizador de encender y apagar, pulse o para seleccionar respectivamente o luego pulse

. • Si el temporizador se cancela manualmente o a causa de un fallo de alimentación, puede restablecer de nuevo el temporizador pulsando o para seleccionar respectivamente o luego pulse . • El ajuste de temporizador más próximo aparecerá y se activará en modo secuencial. • La función de temporizador está basada en la hora programada en el mando a distancia y se repite diariamente. Para configurar el reloj, consulte la Guía rápida.

Están disponibles 2 conjuntos de temporizadores de encender y apagar, para encender y apagar la unidad a diferentes tiempos predefinidos.

• Se puede activar en todos los modos y se • No se puede seleccionar al mismo tiempo. puede cancelar pulsando de nuevo el botón respectivo.

Obtener más información...

Modo de operación AUTOMÁTICO : Durante la funcionamiento, el indicador POWER (ENCENDIDO) parpadeará al iniciar. La unidad selecciona el modo de funcionamiento cada 10 minutos de acuerdo con la configuración de temperatura y la temperatura ambiente. CALOR : El indicador POWER parpadea durante la fase inicial de este funcionamiento. El equipo tarda un rato en calentar. • Para los sistemas en los que el modo CALOR está bloqueado, si se selecciona un modo de funcionamiento distinto de CALOR, la unidad de interior se detiene y el indicador de encendido parpadea. FRÍO : Proporciona la comodidad de un refrigerado eficaz para adaptarse a sus necesidades. SECO : La unidad funciona en la velocidad de ventilador bajo para proporcionar una agradable refrigeración.

Ajuste de temperatura para ahorro energético

Podría ahorrar energía si mantiene la unidad en funcionamiento dentro del rango recomendado de temperatura. CALOR : 20.0 °C ~ 24.0 °C / 68 °F ~ 75 °F. FRÍO : 26.0 °C ~ 28.0 °C / 79 °F ~ 82 °F.

Dirección del flujo de aire

En el modo FRÍO/SECO: (CS-FZ25/35/50UKE) Si se ha seleccionado AUTO, la aleta se balancea arriba y abajo de forma automática. (CS-FZ60UKE) Si se ha seleccionado AUTOMÁTICO, la aleta se balancea de izquierda a derecha y de arriba a debajo de forma automática. En el modo CALOR: Si se ha seleccionado AUTOMÁTICO, la aleta horizontal se fija en la posición predeterminada. La aleta vertical se balancea a izquierda y derecha después de subir la temperatura.

Control de reinicio automático

Si vuelve la electricidad después de un fallo de alimentación, el funcionamiento se reiniciará automáticamente después de un periodo de tiempo con el modo de operación y la dirección de flujo anteriores. • Este control no es aplicable cuando está ajustado el TEMPORIZADOR.

Condiciones de funcionamiento

Utilice este aparato de aire acondicionado dentro del siguiente intervalo de temperaturas. Temperatura °C (°F)

DBT WBT DBT WBT Máx.

DBT: Temperatura en seco, WBT: Temperatura en húmedo

Instrucciones de lavado

Para garantizar un desempeño óptimo de la Unidad interior Aleta de aluminio unidad, la limpieza se debe realizar en intervalos regulares. Un equipo sucio puede causar mal Panel frontal funcionamiento y podría ver el código de error “H99”. Consulte al distribuidor autorizado. • Apague la unidad y desenchúfela antes de limpiarla. • No toque la las partes angulosas de aluminio pueden causar heridas. • No utilice benceno, disolvente o limpiador en polvo. • Utilice sólo jabones ( pH 7) o detergentes Filtro de purificación de aire domésticos neutros. (CS-FZ25/35UKE) Filtro de purificación de aire (CS-FZ50/60UKE) • No utilice agua con una temperatura superior a Filtros de aire 40 °C / 104 °F.

POWER Limpie la unidad suavemente con un paño suave y seco.

Los serpentines y ventiladores deben ser limpiados al menos cada 6 meses por un distribuidor autorizado.

Limpie los residuos de alrededor de la unidad. Elimine cualquier obstrucción de la tubería de drenaje.

• Lave/enjuague los filtros con agua, con cuidado para evitar dañar la superficie del mismo. • Secar minuciosamente los filtros a la sombra, lejos del fuego o la luz solar directa. • Reemplace los filtros dañados. Retirar el filtro de aire Fijar el filtro de aire

Filtro de purificación de aire

• No lave/enjuague el filtro con agua. • Sustituya el filtro cada 2 años o cualquier filtro dañado.

Parte N°.: CZ-SA31P Filtro de purificación de aire

Introducir en la unidad

Obtener más información... / Instrucciones de lavado

Instrucciones de lavado

Panel frontal Lávelo con cuidado y séquelo. Retire el panel frontal (Para CS-FZ25/35/50UKE)

2 Deslice hacia la derecha o la izquierda.

POWER TIMER POWER TIMER

1 Insertar en ambos lados.

3 Presionar ambos extremos del panel delantero.

Localización de averías

Las siguientes señales no indican un mal funcionamiento. Señal

El indicador POWER parpadea durante el modo

CALOR sin que se suministre aire caliente (y la aleta se encuentra cerrada). El indicador POWER parpadea y se apaga cuando • El sistema se ha bloqueado para funcionar solo en modo se utiliza el modo FRÍO/SECO. CALOR. El indicador está TIMER siempre está encendido. • Una vez configurado, el ajuste del temporizador se repite todos los días. El aparato tarda varios minutos en funcionar tras • El retraso responde a un dispositivo de protección del volver a encenderlo. compresor de la unidad. • La velocidad baja del ventilador tiene una operación de Capacidad de refrigeración/calefacción reducida prioridad de ruido bajo, de modo que la capacidad de durante el ajuste de velocidad más bajo del refrigeración /calefacción puede reducirse (dependiendo de la ventilador. condición). Aumenta la velocidad del ventilador para aumentar la capacidad. El ventilador interior se para de vez en cuando • Para evitar un efecto de enfriamiento indeseado. durante la función de calentamiento. El ventilador interior se para de vez en cuando con • Con esto se eliminan los malos olores del ambiente. la velocidad del ventilador automática. El flujo de aire continúa aún después de que se • Extracción de calor restante de la unidad interior (máximo 30 haya parado el funcionamiento. segundos). Hay un olor extraño en la habitación. • Puede ocurrir debido al olor a humedad producido por las paredes, las alfombras, los muebles o las telas de la habitación. Sonido seco (de chasquido) durante el • Los cambios de temperatura causan la expansión/ contracción funcionamiento. de la unidad. Se escucha un sonido similar a agua fluyendo • Flujo del refrigerante en el interior de la unidad. durante el funcionamiento. Sale neblina de la unidad interior. • Efecto de condensación producido durante el proceso de enfriamiento. La unidad exterior emite agua o vapor. • Se produce condensación o evaporación en los tubos. Acumulación de polvo an la pared. • Debido a la circulación de aire o a la electricidad estática generada por el acondicionador de aire. Sobre la superficie de ciertos tipos de papel de pared se acumula polvo fácilmente (se recomienda limpiar a menudo la zona alrededor del acondicionador de aire). Decoloración de algunas partes de plástico. • La decoloración está sujeta a tipos de material utilizados en partes de plástico, aceleradas cuando están expuestas a calor, luz del sol, luz ultravioleta o factores medioambientales.

Compruebe lo siguiente antes de llamar a un técnico.

Señal El modo CALOR/FRÍO no funciona eficientemente.

Funcionamiento ruidoso.

El mando a distancia no funciona. (La pantalla está oscura o la señal de transmisión es débil.) La unidad no funciona. La unidad no recibe la señal del mando a distancia.

Instrucciones de lavado / Localización de averías

• Se trata de un paso preliminar para preparar el funcionamiento cuando se ha ajustado el temporizador de encendido. Cuando el temporizador es ajustado en ON, la unidad puede comenzar

(hasta 35 minutos) antes de la hora real programada para alcanzar la temperatura deseada a tiempo. • La unidad se encuentra en el modo de descongelación (y AIR SWING está ajustado en AUTO).

El indicador POWER parpadea antes de encender la unidad.

• Programe la temperatura correctamente.

• Cierre todas las puertas y ventanas. • Limpie o sustituya los filtros. • Limpie cualquier obstrucción en la entrada y salida de aire. • Compruebe si la unidad ha sido instalada en una inclinación. • Cierre el panel delantero correctamente. • Inserte las baterías correctamente. • Reemplace las baterías débiles. • Compruebe si el disyuntor está activado. • Compruebe si los temporizadores han sido programados. • Asegúrese de que el receptor no esté obstruido. • Ciertas luces fluorescentes puede interferir con el transmisor de señal. Consulte al distribuidor autorizado.

Localización de averías

Si… ■ El mando a distancia está extraviado o funciona mal 1.Abra el panel frontal. 2.Para usar en modo AUTOMÁTICO, pulse el botón una vez. 3.Pulse el botón y manténgalo pulsado hasta que oiga 1 pitido. A continuación, suelte el botón para usar el modo FRÍO forzado. 4.Repita el paso 3. Pulse el botón y manténgalo pulsado hasta que oiga 2 pitidos. A continuación, suelte el botón para usar en el modo CALOR forzado. 5.Vuelva a pulsar el botón para apagarlo. ■ Los indicadores brillan demasiado • Pulse y mantenga pulsado durante 5 segundos para oscurecer o restablecer el brillo del indicador de la unidad. ■ Se realiza una inspección estacional después de un largo periodo en desuso • Inspeccione las pilas del mando a distancia. • Compruebe que no haya ninguna obstrucción alrededor de las rejillas de entrada y salida de aire. • Utilice el botón Auto OFF/ON (apagado/encendido automático) para seleccionar la operación FRÍO/CALOR. Después de 15 minutos de funcionamiento, es normal tener la siguiente diferencia de temperatura entre la ventilación del aire que ingresa y el aire que sale: FRÍO: ≥ 8 °C / 14.4 °F

■ No se van a utilizar las unidades durante un periodo prolongado de tiempo

• Active el modo de CALOR durante 2 ~3 horas para retirar la humedad restante en todas las partes internas y evitar así la acumulación de moho. • Apague la unidad y desenchúfela. • Extraiga las pilas del mando a distancia. NO UTILICE LA UNIDAD SI APAGUE LA FUENTE DE ALIMENTACIÓN Y DESENCHUFE, por favor consulte un distribuidor autorizado en caso se verifiquen las siguientes condiciones: • Si escucha ruidos extraños durante el funcionamiento. • Si entra agua o elementos extraños en el mando a distancia. • Si hay escapes de agua de la unidad interior. • Si el interruptor del circuito salta frecuentemente. • El cable de alimentación está demasiado caliente. • Los interruptores o los botones no funcionan correctamente.

Cómo recuperar los códigos de error

Si la unidad se detiene y el indicador TIMER (TEMPORIZADOR) parpadea, utilice el mando a distancia para recuperar el código de error. 1 Pulse durante

2 Pulse hasta escuchar un

pitido y, después, apunte el código del error

4 Apague la unidad y comunique el segundos para código de error a un distribuidor abandonar la autorizado comprobación

• Con determinados errores, puede reiniciar la unidad con el funcionamiento limitado si se escuchan 4 pitidos al ponerse en marcha la unidad.

Anomalía/Control de protección

No hay memoria de fallo Comunicación anómala interior/exterior Capacidad de unidad interior incomparable Anomalía en el sensor de temperatura de entrada interior Anomalía en el sensor de temperatura del compresor exterior Anomalía en el transformador de corriente exterior (CT) Anomalía en el sensor de temperatura de aspiración exterior Bloqueo del mecanismo del motor del ventilador interior Anomalía en el funcionamiento del interruptor interior de flotador Anomalía en el sensor de temperatura 1 del intercambiador de calor interior Anomalía en el sensor de temperatura 2 del intercambiador de calor interior Anomalía en el dispositivo de iones interior Anomalía de iones negativos Anomalía en el sensor de temperatura de aire exterior Anomalía en el sensor de temperatura 1 del intercambiador de calor exterior Anomalía en el sensor de temperatura de descarga exterior Anomalía en el sensor de piscina Anomalía en el sensor de temperatura 2 del intercambiador de calor exterior Anomalía en la conexión interior/exterior Anomalía en el sensor de temperatura del disipador de calor exterior Anomalía en la contracorriente de agua interior/exterior Anomalía en el sensor de temperatura de la tubería de gas exterior Anomalía en el sensor de temperatura de la tubería de líquido exterior Discrepancia interior/exterior (código de marca) Anomalía en unidad en funcionamiento o unidades en espera interiores

Visualización de diagnóstico

H 41 H 50 H 51 H 52 H 58 H 59 H 64 H 67 H 70 H 71 H 72 H 97 H 98 H 99 F 11 F 16 F 17 F 18 F 87 F 90 F 91 F 93 F 94 F 95 F 96 F 97 F 98 F 99

Anomalía/Control de protección

Anomalía en conexión de cables o tuberías Motor de ventilador bloqueado Motor de ventilador bloqueado Anomalía de fijación de interruptor de límite izquierdo-derecho Anomalía de sensor de gas interior Anomalía del sensor Eco Anomalía en el sensor exterior de alta presión Anomalía en nanoe Anomalía en el sensor de luz Anomalía en la tarjeta de control interior del ventilador de CC Anomalía del sensor de temperatura del acumulador Bloqueo del mecanismo del motor del ventilador exterior Protección de alta presión interior Protección antecongelante de unidad de funcionamiento interior Anomalía de conmutación de la válvula de 4 vías Protección total de corriente en circulación Anomalía de congelación de unidades interiores en espera Anomalía de circuito de deshumidificación bloqueado Protección de sobrecalentamiento de caja de control Protección de la Corrección de factor energético (PFC) Anomalía en el ciclo de refrigeración Anomalía de revoluciones del compresor exterior Protección de exceso de presión de la descarga del compresor Protección de alta presión de refrigeración exterior Protección de sobrecalentamiento del módulo de transistor de alimentación Protección de sobrecalentamiento del compresor Protección total de corriente en circulación Detección de pico de corriente directa (CD) exterior

* Es posible que algún código de error no se aplique a su modelo. Consulte a un distribuidor autorizado para cualquier aclaración.

Localización de averías

Visualización de diagnóstico

Español Información para Usuarios sobre la Recolección y Eliminación de aparatos viejos y baterías usadas

Estos símbolos en los productos, embalajes y/o documentos adjuntos, significan que los aparatos eléctricos y electrónicos y las baterías no deberían ser mezclados con los desechos domésticos.

Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos y pilas y baterías usadas llévelos a los puntos de recogida de acuerdo con su legislación nacional. Al desechar estos aparatos y baterías correctamente, Usted estará ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos. Para mayor información sobre la recuperación y el reciclado de aparatos y baterías viejas, por favor, contacte con su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos. Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional. Para usuarios empresariales en la Unión Europea Si usted desea desechar aparatos eléctricos y electrónicos, por favor contacte con su distribuidor o proveedor a fin de obtener mayor información. [Informacion sobre la Eliminación en otros Países fuera de la Unión Europea] Estos símbolos sólo son válidos dentro de la Unión Europea. Si desea desechar estos objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación. Nota sobre el símbolo de la bateria (abajo, dos ejemplos de símbolos): Este símbolo puede ser usado en combinación con un símbolo químico. En este caso, el mismo cumple con los requerimientos establecidos por la Directiva para los productos químicos involucrados.

Este símbolo indica que el equipo utiliza un refrigerante inflamable.

Si se produce una fuga de refrigerante unida a una fuente ADVERTENCIA externa de ignición, existe peligro de ignición. Este símbolo indica que el manejo de este equipo en relación con las Instrucciones de instalación debe ser realizado por personal de servicio técnico.

Este símbolo indica que deben leerse detenidamente las

Instrucciones de funcionamiento.

Este símbolo indica que las

Instrucciones de funcionamiento y/o las Instrucciones de instalación contienen información adicional.
