MANUAL DE USUARIO CRUISERFIX KIDDY

Instrucciones de operación

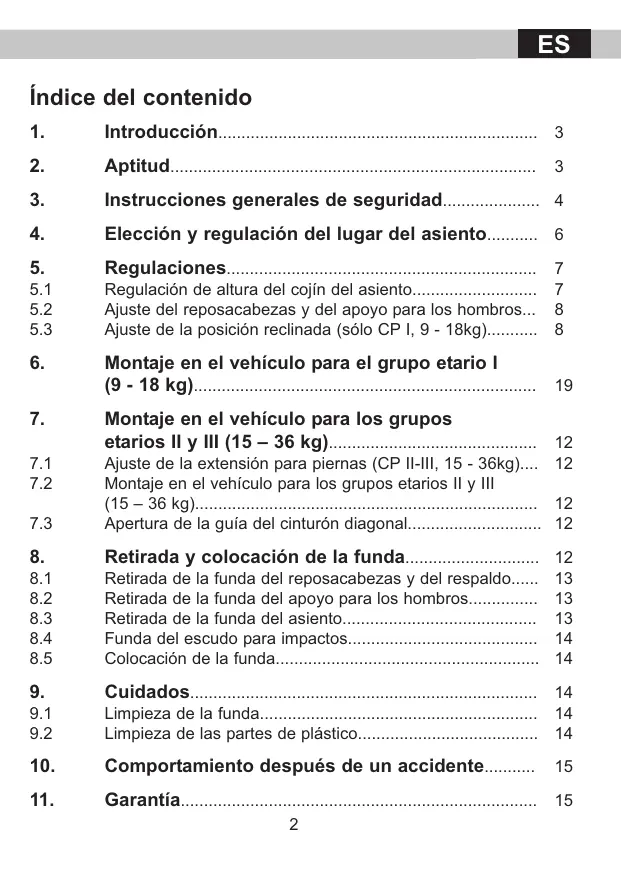

Índice del contenido

Instrucciones generales de seguridad 4

Elección y regulación del lugar del asiento 6

Regulación de altura del cojín del asiento Ajuste del reposacabezas y del apoyo para los hombros... Ajuste de la posición reclinada (sólo CP I, 9 - 18kg)

Montaje en el vehículo para el grupo etario I

(9 - 18 kg) 19 Montaje en el vehículo para los grupos etarios II y III (15 – 36 kg) 12

Ajuste de la extensión para piernas (CP II-III, 15 - 36kg).... 12

Montaje en el vehículo para los grupos etarios II y III (15 – 36 kg) 12 Apertura de la guía del cinturón diagonal 12

Retirada y colocación de la funda

Retirada de la funda del reposacabezas y del respaldo Retirada de la funda del apoyo para los hombros Retirada de la funda del asiento Funda del escudo para impactos Colocación de la funda

Limpieza de la funda 14

Limpieza de las partes de plástico 14

Comportamiento después de un accidente

ES Instrucciones de uso de kiddy guardian pro

Nos alegramos de que se haya decidido por la compra del sistema de retención infantil (A) kiddy guardian pro.

El kiddy guardian pro es otro producto innovador dentro de nuestra línea

Pro. Mediante materiales especiales liberadores de energía, en los choques laterales su kiddy le brinda la máxima seguridad. Su asiento para niños está también equipado con los shock-absorber kiddy (F), que brindan amplia protección en los choques frontales.

Para que kiddy guardian pro proteja a su niño de forma integral, utilícelo exactamente como se describe en estas instrucciones.

En el texto de estas instrucciones de uso, las piezas de su kiddy guardian pro están identificadas con letras, las cuales se explican en la parte inicial del manual.

El kiddy guardian pro está probado y homologado según la versión más reciente de la norma ECE-R44/04. El mismo obtuvo autorización de construcción para la clase „universal“. Ello significa que el asiento puede utilizarse en cualquier asiento de vehículo que disponga de un cinturón de seguridad de 3 puntos según la norma ECE 16 u otras equivalentes.

El sistema de retención infantil kiddy guardian pro es apropiado para las clases de peso I a III, o sea, para niños con peso corporal de 9 – 36 kg (aprox. 9 meses a 12 años), o hasta una altura de 150 cm. Grupos etarios (clases de peso = CP): 3

Para niños con peso corporal de 9 – 18 kg (edad aproximadamente de 9 meses a 4 años) debe utilizarse el escudo para impactos correspondiente.

También preste atención al uso correcto del cojín del asiento (K) (ver punto 5.1).

No obstante, al utilizarlo en un vehículo también tenga en cuenta las recomendaciones del manual del usuario del fabricante del mismo, o póngase en contacto con su agencia de automóviles.

3. Instrucciones generales de seguridad

Antes de montar el sistema de retención infantil por primera vez, lea cuidadosamente las instrucciones de uso. Una utilización incorrecta puede poner en riesgo la vida de su niño.

Las lesiones causadas por falta de pensar son fáciles de evitar.

Para niños con peso entre 9 – 18 kg, el sistema de retención infantil debe utilizarse siempre junto con el correspondiente escudo para impactos (M), como también con cojín del asiento (K).

Utilice el sistema de retención infantil exclusivamente para las clases de peso I – III, de 9 kg hasta como máximo 36 kg.

Antes de cada viaje compruebe que el sistema de retención infantil

(A) esté regulado de forma óptima para el tamaño del cuerpo del niño. Nunca realice ajustes o regulaciones cuando el vehículo está en movimiento. Asegúrese de que todas las piezas estén encajadas correctamente.

Siempre asegure el sistema de retención infantil (A) mediante el cinturón de seguridad de 3 puntos propio del vehículo.

ES Asegúrese de que ninguna pieza del sistema de retención infantil (A) esté aprisionada o enganchada en puertas o en asientos regulables.

Compruebe especialmente en vans y casas rodantes, que, para el caso de rescate por terceros, el sistema de retención infantil (A) esté montado en un lugar de fácil acceso. El cinturón de seguridad nunca debe quedar flojo. En caso de accidente, la carga o fuerza originada por el mismo es varias veces mayor que si el cinturón estuviese bien ajustado. Compruebe que el cierre del cinturón del vehículo esté en la posición correcta.

Nunca deje al niño sentado en el sistema de retención (A) sin vigilancia.

No coloque objetos pesados en la luneta trasera, los mismos pueden transformarse en peligrosos proyectiles en caso de accidente.

Cuando transporte el sistema de retención infantil (A) en el vehículo sin que nadie lo ocupe, asegúrelo con el cinturón de seguridad de 3 puntos de la manera descrita.

No está permitido realizar cualquier modificación al sistema de retención infantil (A). El efecto de protección podría en tal caso eliminarse o atenuarse. Si tuviera alguna dificultad, diríjase a su distribuidor o directamente al fabricante.

Proteja el sistema de retención infantil (A) contra la radiación solar directa; el mismo puede calentarse demasiado.

El sistema de retención infantil (A) debe utilizarse solamente en asientos con cinturón de seguridad de 3 puntos según la norma ECE

16 u otras equivalentes.

Asegúrese de que el sistema de retención infantil (A) esté montado en el vehículo de acuerdo con estas instrucciones.

ES Durante los viajes largos, haga pausas para que el niño descanse y tenga cuidado de que no salga del vehículo e ingrese en la carretera inadvertidamente. Utilice siempre el cierre de seguridad para niños en las puertas de los vehículos.

No vuelva a utilizar el sistema de retención infantil (A) si, después de un accidente (velocidad del accidente mayor a 10 km/h) o por otras razones, hubiera piezas dañadas o sueltas (véase el punto 10). La ubicación del cinturón de seguridad siempre debe corresponder a la indicada por el fabricante.

4. Elección y regulación del lugar del asiento

Infórmese detalladamente sobre la utilización de sistemas de retención infantil (A) en el manual de uso de su vehículo.

El sistema de retención infantil kiddy guardian pro puede montarse en cualquier asiento del vehículo que tenga un cinturón de seguridad de 3 puntos (fig. 1).

El kiddy guardian pro también puede instalarse en asientos de vehículos que miran hacia atrás y que tengan cinturón de seguridad de 3 puntos (fig. 1).

En el caso de que el fabricante del vehículo permita la colocación del

*sistema de retención infantil en el asiento del acompañante, este deberá llevarse lo máximo posible hacia atrás.

En el caso de que el reposa cabeza dificulte el montaje, éste debe utilizarse en su posición superior o retirarse (fig. 2).

El respaldo móvil (C) del kiddy guardian pro garantiza que éste quede bien apoyado sobre el respaldo del asiento del vehículo. Regule correspondientemente la posición del respaldo del asiento del vehículo.

5.1 Regulación de altura del cojín del asiento

Para niños de 9 a 18 kg, el kiddy guardian pro debe utilizarse con el escudo para impactos (M) y con el cojín del asiento (K) correctamente ajustado (fig. 3).

El kiddy guardian pro dispone de un cojín del asiento que permite ajustar su tamaño para niños entre aproximadamente 9 meses y cuatro años (9 a 18 kg), modificando la altura del asiento.

El cojín del asiento (K) puede adaptarse a la altura de su niño en dos posiciones, lo que, para los niños pequeños, representa un confort significativamente mayor.

Para regular el cojín del asiento proceda como se indica a continuación:

9 – 13 kg (aprox. 9 - 18 meses); cojín del asiento plegado

Posición B: 13 – 18 kg (aprox. 18 meses a 4 años); cojín del asiento desplegado (figuras 6+7)

El cojín del asiento (K) siempre debe fijarse; para ello haga pasar las presillas debajo de los reposabrazos (D) del asiento y cierre los botones exteriores en la funda del asiento (fig. 8).

Para regular correctamente la posición del asiento mediante el cojín

(K), también debe posicionarse correctamente el reposacabezas (G) de altura graduble. Utilice el cojín del asiento (K) sólo en combinación con el escudo para impactos.

5.2 Ajuste del reposacabezas y del apoyo para los hombros

ES Gracias a su novedoso sistema de desplazamiento, el kiddy guardian pro posibilita una óptima adecuación a la altura del niño. Para ello, el reposacabezas (G) y el apoyo para los hombros (H) se ajustan en un solo movimiento.

La posición del reposacabezas (G) es la correcta cuando las sienes del niño se encuentran en el área más estrecha del mismo (fig. 10).

Para ajustar el reposacabezas (G) y el apoyo para los hombros (H), accione el ajuste manual de la altura (Q), ubicada en la parte trasera del reposacabezas (G), tirándola hacia afuera y desplazando el reposacabezas

(G) hacia arriba o hacia abajo, según sea necesario (fig. 11).

Asegúrese que el encaje sea el correcto presionando el reposacabezas (G) ligeramente hacia abajo.

5.3 Ajuste de la posición reclinada (sólo CP I, 9 - 18kg)

El kiddy guardian pro dispone de una posición reclinada, la cual es particularmente útil para viajes largos, proporcionando comodidad y seguridad.

La posición reclinada sólo debe utilizarse para niños de la clase de peso I (9 kg – 18 kg) en conjunto con el escudo para impactos.

Para ajustar la posición reclinada, eventualmente abra en primer lugar el sistema de cinturón de seguridad propio del vehículo.

Tire del kiddy guardian pro hacia adelante, hasta que el soporte de reclinado (E) ubicado en la parte trasera del asiento pueda abrirse hacia atrás (fig. 12)

Tras ello, empuje su kiddy contra el respaldo del asiento del vehículo. 8

ES El soporte de reclinado (E), estando abierto, debe quedar apoyado de forma plana sobre el respaldo del asiento del vehículo.

Este impide que el asiento resbale hacia atrás (fig. 13).

El respaldo (C) del kiddy guardian pro gira automáticamente a la posición reclinada. La posición reclinada se alcanza cuando el reposacabezas (G) del asiento del niño queda apoyado sobre el respaldo del asiento del vehículo

Nunca lleve el asiento a la posición reclinada durante la marcha del vehículo. Si precisara hacerlo, detenga el vehículo. Abra el cinturón del vehículo, modifique la posición del soporte de reclinado (E) y del respaldo (C) y después asegure nuevamente el niño (en el sistema de retención infantil) con el cinturón del vehículo.

Para asegurar al niño en la posición reclinada, proceda como se indica en el punto 6.

6. Montaje en el vehículo para el grupo etario I (9 – 18 kg)

Posicione su kiddy sobre el asiento del vehículo de la forma explicada en el punto 4.

Asegúrese de que el asiento para niños y el cojín del asiento estén regulados de acuerdo con el tamaño y el peso de su niño (punto 5).

El kiddy guardian pro se asegura en la guía del cinturón en el escudo para impactos (N) mediante el cinturón de seguridad de

3 puntos del vehículo (fig. 14).

Para el grupo etario I, el kiddy guardian pro debe utilizarse exclusivamente con el escudo para impactos (M) y con el cojín del asiento (K) correspondientes.

ES Coloque al niño en el asiento y preste atención que los glúteos apoyen contra el respaldo (C).

Introduzca el escudo para impactos (N) en la ranura guía del asiento (fig.

15). Empuje el escudo para impactos hasta que quede apoyado sobre el vientre del niño.

Después tire hacia afuera el cinturón de seguridad de 3 puntos del vehículo, páselo alrededor del kiddy y encájelo directamente en el cierre propio del vehículo (fig. 16).

Preste atención que la lengüeta del cinturón de seguridad encaje con un

“clic” bien audible.

En el caso de que el escudo para impactos (M) original de kiddy disponga de figuras para jugar, las mismas deben colocarse sobre el escudo para impactos para facilitar la colocación del cinturón de seguridad (fig. 17).

Después, coloque el cinturón inferior en las guías rojas del cinturón en el escudo para impactos (N).

Por último, ajuste el cinturón inferior (fig. 18). Al hacerlo, el escudo para impactos debe quedar bien apoyado sobre el vientre del niño.

Después, coloque el cinturón de hombros en las guías del cinturón en el escudo para impactos (fig. 19).

Compruebe que los cinturones estén colocados planos y no queden sobrepuestos y retorcidos. Estire el cinturón de hombros (fig. 19).

Antes de iniciar la marcha, compruebe que los cinturones de seguridad inferior y de hombros se apoyen correctamente sobre el escudo para impactos (M) y estén tensados pero no retorcidos. Los cinturones deben apoyarse planos sobre el área de guía de cinturones del escudo para impactos (fig. 19+20). Compruebe periódicamente la ubicación de los cinturones.

7. Montaje en el vehículo para el grupo etario II y III (15-36 kg)

La utilización sin el escudo para impactos (M) sólo está permitida para niños con un peso mínimo de 15 kg (aprox. 4 años de edad).

No obstante, aconsejamos utilizar el escudo para impactos (M) hasta que su niño pese 18 kg. Para la utilización sin el escudo para impactos (M) retire siempre el cojín del asiento (K).

7.1 Ajuste de la extensión para piernas (CP II-III, 15-36kg)

Mediante el ajuste de la extensión para piernas (L) puede obtenerse un confort significativamente mayor para su niño. La extensión para piernas (L) puede ajustarse en 4 posiciones distintas.

Tire o desplace la extensión para piernas (L) hasta alcanzar la posición deseada (fig. 21). 7.2 Montaje en el vehículo (CP II-III, 15-36kg)

Posicione su kiddy sobre el asiento del vehículo de la forma explicada en el punto 4.

Instale el niño en el asiento y asegúrese de que el kiddy esté regulado de acuerdo con la altura del mismo (punto 5).

Para asegurar al niño con el cinturón de 3 puntos propio del vehículo, proceda como sigue:

Extienda el cinturón del vehículo y coloque el cinturón inferior debajo de ambos reposabrazos (D) del asiento.

Ahora encaje la hebilla del cinturón. Compruebe que la hebilla del cinturón esté correctamente encajada (fig 22). 11

ES Estire el cinturón inferior y coloque el lado de la hebilla del cinturón diagonal por debajo de los reposabrazos (D) (fig. 23).

Tome el cinturón diagonal y páselo desde adelante por sobre el gancho de la guía roja del cinturón diagonal (B) en el reposacabezas (fig. 24). También es posible abrir el gancho empujándolo hacia abajo con la mano (fig. 27).

Compruebe que la guía del cinturón opuesta a la hebilla esté siendo usada (fig. 24).

Compruebe que el cinturón diagonal esté ubicado en la guía del cinturón y que no esté atascada en el gancho (fig. 25).

Compruebe que los cinturones no estén retorcidos y queden ajustados en el cuerpo del niño. Compruebe también que la hebilla del cinturón esté en el lugar correcto.

Por último, ajuste el cinturón inferior (fig. 26).

Durante los viajes largos compruebe periódicamente la posición del cinturón.

7.3 Apertura de la guía del cinturón diagonal

Para abrir la guía del cinturón diagonal (B) tire el gancho hacia abajo (fig. 27) y después retire el cinturón tirándolo hacia delante.

8. Retirada y colocación de la funda

Nunca utilice el kiddy sin su funda original. La funda forma parte del concepto de seguridad.

8.1 Retirada de la funda del reposacabezas y del respaldo

ES Las fundas del reposacabezas y del respaldo conforman una unidad.

Empuje el reposacabezas desplazable (G) hasta su posición más alta.

Suelte la funda alrededor del ajuste manual de la altura (Q) en la parte trasera del reposacabezas (G) y debajo de ambas guías del cinturón diagonal (B). Quite la funda del reposacabezas (G) tirándola desde adelante hacia atrás.

8.2 Retirada de la funda del apoyo para los hombros

Empuje el reposacabezas desplazable (G) hasta su posición más baja. Abra los cierres en el lado trasero del apoyo para los hombros. Ahora puede retirar las fundas del apoyo para los hombros (H) tirándolas desde abajo hacia arriba.

8.3 Retirada de la funda del asiento

La funda de la extensión para piernas (L) está fijada con una cinta de goma.

Retire la funda tirándola cuidadosamente hacia arriba.

Para retirar la funda del asiento abra el cierre en el lado inferior del asiento

(I). Después, abra los cierres a presión o los cierres de velcro debajo de la extensión para piernas (L) y debajo del asiento (I). Retire la cinta de sujeción del respaldar (C) y tire hacia adelante la funda debajo de ambas guías del cinturón inferior (J). Ahora puede retirar la funda del asiento.

8.4 Funda del escudo para impactos

ES La funda del escudo para impactos no debe quitarse ni lavarse.

En el caso de que ocurran daños en el escudo para impactos o en su funda, diríjase al distribuidor autorizado o directamente al fabricante.

8.5 Colocación de la funda

Para colocar la funda, proceda de forma inversa a la explicada para su retirada (véase 8.1. – 8.3.)

9.1 Limpieza de la funda

Las fundas son un componente fundamental del sistema de seguridad. Por consiguiente utilice sólo fundas originales suministradas por el fabricante.

Cuando necesite fundas de reposición, solicítelas a su distribuidor.

La funda y las cuerdas de sujeción removibles de las figuras para jugar pueden lavarse a 30 ºC en modo de lavado suave. No deben centrifugarse ni secarse en seca ropas.

9.2 Limpieza de las partes de plástico

Las partes plásticas pueden limpiarse con un detergente suave o con un paño húmedo. Nunca utilice productos de limpieza agresivos (por ejemplo disolventes).

10. Comportamiento después de un accidente

ES Después de un accidente ocurrido a velocidad superior a 10 km/h, el sistema de retención infantil debe someterse a una revisión por el fabricante para determinar posibles daños y eventualmente para sustituir las piezas dañadas sin costes para el cliente.

Garantizamos el kiddy guardian pro contra fallas de fabricación o defectos de materiales durante un plazo de 2 años. El período de garantía se inicia el día de la compra.

La factura de compra sirve de comprobante para el reclamo.

La garantía se limita a sistemas de retención infantil usados adecuadamente y devueltos limpios y en condiciones aceptables.

La garantía no cubre:

- desgastes naturales y daños causados por sobrecargas excesivas. - daños causados por utilización inadecuada o incorrecta.

Materiales: Todos nuestros materiales cumplen con exigentes requisitos en relación con la resistencia del color contra radiación UV. No obstante, todos los materiales se decoloran cuando son expuestos a la radiación UV. En tales casos no se trata de fallas de material, sino de un fenómeno normal no cubierto por la garantía. Para utilizar la garantía diríjase sin demora a su distribuidor.

El equipo de kiddy le desea a usted y a su niño un viaje placentero y seguro. 15
