Tipo de producto	Fuente de alimentación ATX
Características técnicas principales	80 PLUS Gold, eficiencia hasta el 90%
Potencia	1000 Watts
Tensión	100-240V
Dimensiones aproximadas	150 mm x 160 mm x 86 mm
Peso	3.5 kg
Compatibilidades	Compatible con sistemas ATX, Micro-ATX y Mini-ITX
Funciones principales	Protección contra sobrecargas, cortocircuitos y sobretensiones
Mantenimiento y limpieza	Limpieza regular de ventiladores y rejillas de ventilación recomendada
Piezas de repuesto y reparabilidad	Reparabilidad limitada, piezas internas no accesibles para el usuario
Seguridad	Certificaciones CE, FCC, UL
Información general útil	Garantía de 5 años, ideal para configuraciones de alto rendimiento

Preguntas frecuentes - REVOLUTION87 ERV1000EWT-G 80PLUS GOLD ENERMAX

¿Cuál es la eficiencia energética del ENERMAX REVOLUTION87 ERV1000EWT-G?

El ENERMAX REVOLUTION87 ERV1000EWT-G tiene una eficiencia energética certificada 80 PLUS Gold, lo que significa que ofrece una eficiencia de al menos el 87 % a cargas del 20 % y 100 %.

¿Cómo instalar la fuente de alimentación ENERMAX REVOLUTION87?

Para instalar el ENERMAX REVOLUTION87, comienza por apagar tu computadora y desconectar todos los cables. Fija la fuente de alimentación en la carcasa con los tornillos proporcionados, luego conecta los cables de alimentación a los componentes apropiados: placa base, tarjeta gráfica, discos duros, etc.

¿Qué hacer si la fuente de alimentación no se enciende?

Si la fuente de alimentación no se enciende, verifica primero que el cable de alimentación esté correctamente conectado a la toma de corriente y a la fuente de alimentación. Asegúrate también de que el interruptor de la fuente de alimentación esté en posición 'ON'. Si el problema persiste, prueba la fuente de alimentación con otro sistema.

¿Es compatible el ENERMAX REVOLUTION87 con mi carcasa?

El ENERMAX REVOLUTION87 tiene un tamaño estándar ATX. Verifica las dimensiones de tu carcasa para asegurarte de que puede alojar una fuente de alimentación ATX. La mayoría de las carcasas modernas son compatibles.

¿Qué tipos de cables se incluyen con el ENERMAX REVOLUTION87?

El ENERMAX REVOLUTION87 viene con cables modulares, incluidos cables para la placa base, la tarjeta gráfica y los discos duros. Asegúrate de consultar el manual para conocer la configuración exacta de los cables.

¿Cómo limpiar la fuente de alimentación para evitar el sobrecalentamiento?

Para limpiar la fuente de alimentación, desconéctala y utiliza una aspiradora de baja potencia o un cepillo suave para quitar el polvo de las rejillas y los ventiladores. Evita usar agua o productos químicos.

¿Cuál es la garantía del ENERMAX REVOLUTION87?

El ENERMAX REVOLUTION87 generalmente está cubierto por una garantía de 5 años. Verifica el certificado de garantía proporcionado con tu producto para obtener detalles específicos.

¿Qué hacer si la fuente de alimentación emite ruidos extraños?

Si escuchas ruidos extraños provenientes de la fuente de alimentación, esto puede indicar un problema con el ventilador u otros componentes internos. Detén inmediatamente la computadora y contacta al soporte técnico de ENERMAX.

MANUAL DE USUARIO REVOLUTION87 ERV1000EWT-G 80PLUS GOLD ENERMAX

Muchas gratias por comprar vuestra fuente ENERMAX. Le recomendamos que se lea bien estemanual para el usuario.

Queremos recordarle que los ordinadores actuales son muy vulnerables y necessitan conditiones especialas paraFuncinar sin problemas. Para evaporar dichos fallos y maximizar la duracion del systema, le recomendamos que se asegure de:

• Su ordinador no seswanae al lado de la calefacion ni othero objeto que irradie calor
• Su ordinador no seswanae al lado de un objerto magnético
• Suordenador no se incluye en un entorno humedo, con polvo y vibraciones
• Su ordinador no reciba radiación solar directa
• Su ordinador sea refrigerado lo suficiente por parte de los ventiladores
• Si utilizes un cable prolongador no lo可以选择 usar con otros equipos de alto consumo de corriente, como impresoras LASER para asegurar de que no sobrepasa la corriente的最大a del cable, o conecte los equipos a otra toma de corriente.
• Si utilizes un SAI (Sistemas de Alimentacion Ininterrupida) para su sistemas, deben emplear uno con capacité de varios-VA suficiente como:

modelo de la fuente	Capacidad recomendada minima del SAI: (se bajo por eficiencia y PFC aarga respectiva)
ERV550AWT-G	600W / 1000VA
ERV650AWT-G	700W / 1100VA
ERV750AWT-G	900W / 1400VA
ERV850EWT-G	1000W / 1400VA
ERV1000EWT-G	1100W / 1600VA

• Si quiere enchufarthersequipocosomunaimpreasora o monitor,tiene que usar unmodelocapacidad mayor.
• Por favor, no confunda capacité de VA con varios ni utilize un SAI insufficiente, ya que provocaria una disminución de la duración SAI o problemas el encender el sistema en modalidad de bateria.

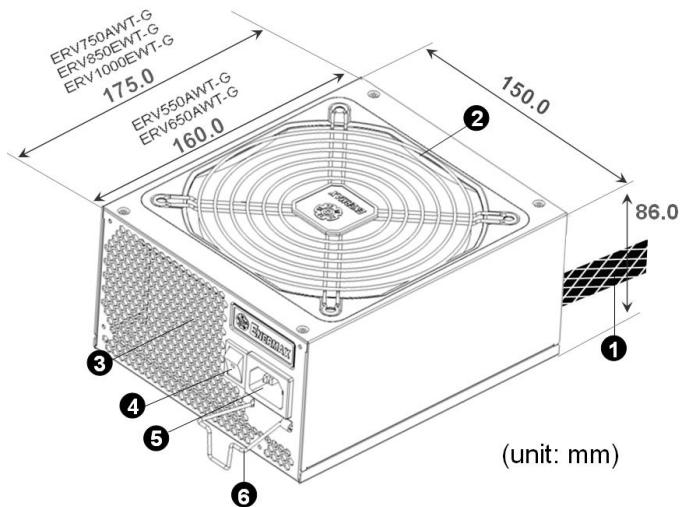

NOMENCLATURA DE LAS PARTES

① Cable del corriente: Por favor, examine el párrafo „CABLES Y ENCHUFES".
② Ventilador. #1
③ Honeycomb air vent.
④ Interruptor I/O*: separado interruptor de la fuente por En/Paro (I=En, O = Paro) .2
(5) Toma de corriente ^# 2
⑥ CordGuard#3

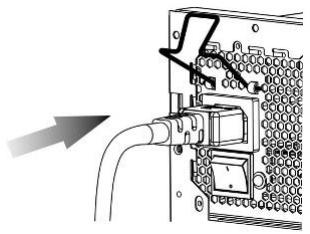

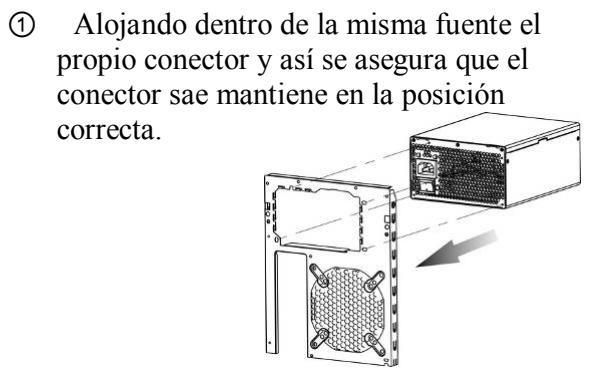

3 El cable de Alimentación puede ser desconnectado accidentallymente de la fuente de alimentación occasionando apagados sin avis y días en el PC, Enermax dispone de la Tecnología CordGuard mantenendo el conductor en su posición correcta y evitando accidentesfortuitos.

② Apretando al mesmo tiempo las dos solapas de CordGuard e insertandolos en los huecos donde se aloja el cable de alimentacion.

③ Conectar el cable a la fuente.

(4) Se cierra CordGuard haciendo presión. Esto permite tener siempre en la posición correcta el dispositivo.

1. CordGuard es un sistema exclusivo de lamarca ENERMAX,rialquier intento de instalacion en otherdispositivodistinctopuede occasionarproblemas.
2. Cuando se hace mantenimiento del sistema con operaciones internas, el cable SIEMPRE debe permanecer desconectado.

CABLES Y ENCHUFES

Todo los enchufes estan diseñados para que sea imposible conectar cables en la direccion equivocada. Poner un enchufe en un zócalo tiene que ser fácil. Si no puedaponer fácilmente el cableado modular original de ENERMAX en un zócalo, por favor, revise si está insertado en la direccion correcta. Nunca lointa利用率 ni cambie los pines del voltaje. Eso peut dar la fuente e invalidate la garantía.

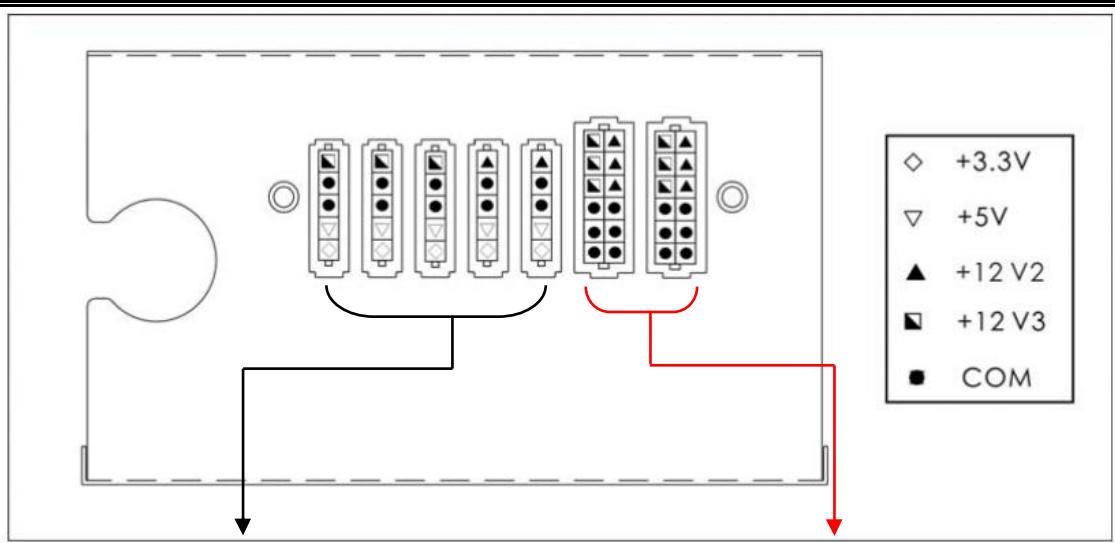

IlustraciónGRAFICA de los zócalos modulares y la distribución c.c..

(ERV550AWT-G / ERV650AWT-G)

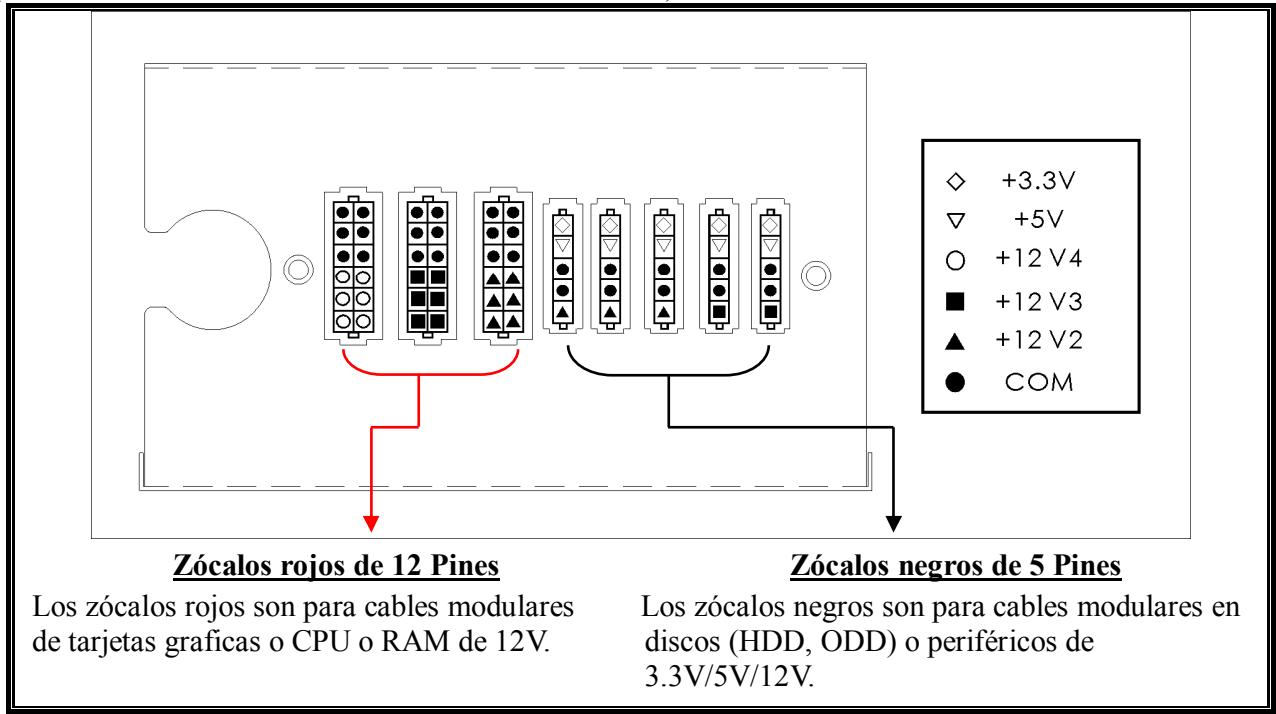

Zócalos rojos de 12 Pines

Zócalos negros de 5 Pines

Los zócalos negros son para cables modulares en discos (HDD, ODD) o periféricos de 3.3V/5V/12V.

Los zócalos rojos son para cables modulares de tarjetas graficas o CPU o RAM de 12V.

* Este produit incluye una proteccion para sobrecarga para una linea multipla de 12v. Si sedea que manyos periféricos utilizen solo una linea de 12v,esto podra actionar la proteccion y provocar el apagamento del systema.Para repartir la energia de corriente y asegurar la mejor estabildad y seguidad aconsejamos reconnectar cierto cables de alimentacion de los periféricos a otheras lineas de 12v.

TIPOS DE ENCHUFES

24P tarjeta madre Cable nativo, 12V calidad por 12V1 Soyora generaciones新模式 de ATX/EEB/CEB server/workstation.

8P CPU +12V Cable nativo, 12V calidad por 12V1 (750/850/1000W) Soyora multi-CPU server/workstation & algunos sistemas single-socket.

4+4P CPU +12V, en “modo combinado” Cable nativo, 12V calidad por 12V1 La configuración 8-Pin soporta multi-CPU server/workstation & algunos sistemas single-socket extremas.

4+4P CPU +12V, en “modo分开” Cable nativo, 12V calidad por 12V1 La configuración 4-Pin soporta la mayoría de los sistemas single-socket. Unos sistemas multi-CPU server/workstation posiblemente necesitan este enchufe de 4-Pin 12V. Use el enchufe parcialillardo con “+12V”.

6+2P (8P) PCI Express, en “modo combinado” Cable nativo, 12V calidad por 12V4 (850/1000W) La configuración 8-pin configuración soporta las;nuevas tarjetas gramáticas, que necesitan este enchufe de 8-Pin PCI-E.

6+2P (8P) PCI Express, en “modoSeparated” / 6P PCI Express Cable nativo, 12Volla por 12V4 (850/1000W) La configuración 6-pin configuración sojaporta la mayoría de las tarjetasGMTICas, que necesitan este enchufé de 6-Pin PCI-E.

SATA #1 Para ODD o HDD tipo SATA/SAS.

4P Molex #2 Para ODD tipo IDE/SCSI/SAS de ”vieja” generación con enchufe 4-P.

FDD Para discos “Floppy” or tarjetas de expansión..

1 Unos discos duros de SATA soportan connectores SATA e 4-Pin Molex. Conecte Vd. solamente un enchufe! Examine su manual para el disco duro para entrada más en detaille.

2 Unas placas base soportan este enchufe para suministrar corriente addicular parte del enchufe 24-Pin de la placa base. Si tu ordinador está equipado con más de una VGA de gama alta, por favor, conecte este conector al socket correspondiente en la placa base y consulte el manual de instructaciones de la placa base para mayores detalles.

CABLES MODULARES (contenido)

Por favor utilise solamente cables modulares originales de ENERMAX. Otros cables podrjan dañar el sistema e invalidate la garantía.

EMC014-G: 2 x 6+2P (8P) PCI-E 2.0 Cable modular para una o dos tarjetas gramificas Performance PCI Express, que necesitan enchufes de 6 o 8-Pin PCI-E.

EMC019-G: 4 x SATA drives Cable modular para ODD o HDD tipo SATA/SAS de la generación más reciente.

EMC020-G: 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD connector Cable modular para ODD o HDD tipo IDE/SCSI/SAS mas 1x FDD (Floppy).

EMC021-G: 2 x SATA & 2 x 4P Molex Cable modular para ODD o HDD tipo SATA/SAS/ IDE/SCSI/ de la generación más reciente.

Los cables adjuntos podrian diferenciarse por modelos y por region deVentas.
- Ofrecemos más cables de forma optional. Por favor revise nuestra頁a web para Obtener más información: www.enermax.com

Notaspecial para integradores de sistemas: Si su Sistema necesita cables especialas, cables modulares o con un Diseño, contacte a un representante de ENERMAX.

	CONECTAR CABLES MODULARES CON LA FUENTE 5-Pin / 12-Pin enchufes de los cables modulares y los zócalos de la fuente, tener en MARCAS blancas de flecha. 1. Enchufes negros con zócalos negros y rojos con rojos. 2. Flecha con flecha. 3. Ahora pueda connectarlo fácilmente.
	RENOVAR CABLES MODULARES DE LA FUENTE Todo los enchufes 5-Pin / 12-Pin de los cables modulares tienen ganchos para guardar con los zócalos de la fuente. Para qutar un cable modular pulse hacer las flechas y desconnecte el enchufe@cuidadosamente.

ENCENDIENDO EL SISTEMA

Antes de encenderlo por favor asegürese de que:

1. El enchufe de la placa base está conectado correctamente.
2. El enchufe del CPU +12V AUX (si es besoino) esté connectado correctamente.
3. o un enchufe 4-Pin Molex (si es besoino) esté conectado correctamente.
4. Todos los除外s enchufes你需要les estar conectadocorrectamente.
5. El cable de la corriente (AC) está connectado correctamente con la fuente y el enchufe!
6. Cierre la caja del sistema!
7. Coloque el interruptor de la fuente en la posicion "I".

FUNCIONES DE PROTECCION Y SEGURIDAD

La fuente ENERMAX tiene varias functions de proteccion y seguridad. En caso de mal funciona se detendra para proteger todo el systema de daños. En la mayoria de casos esso sera causado por un mal funciona de componentes o mala usoacion. Enequalquier situacioniami simer sigma las instrucciones y disconectela o apaguela:

1. El interruptor de la fuente por "O" y el cable corriente (AC) del enchufe y de la fuente.
2. Todos los componentes, que no son absolutamente necessarios, como ODD. Examine su temperatura por medio del tacto. Si está caliente, pueda ser, que los ventiladores del sistema o de la fuente estén dañados o su caja noonga ventiladores suficientes o es en una mala posición. (Lea nuestros recomendaciones en el comienzo del manual)
3. Espere. porunosminutoshaque la fuente sehaya enfiado.
4. Conecte de nuevo el cable corriente (AC) con enchufe y fuente.
5. Ponga el interruptor de la fuente en "I".
6. Examine Si todos los ventiladores está trabajoando.
7. Contacte. el fabricante del componente si piensa que está causando el problema. (como tarjetas o ENERMAX)

Si tiene preguntas o si necesita ahora, por favor contacte con su vendedor o acuda a una suscursal de ENERMAX o al centro Mundial de soporte de ENERMAX.
