MANUAL DE USUARIO KG36VVI30S SIEMENS

es Índice Consejos y advertencias de seguridad 41 Consejos para la eliminación del embalaje y el desguace de los aparatos usados 43 Volumen de suministro (elementos incluidos en el equipo de serie) 44 Prestar atención a la temperatura del entorno y la ventilación del aparato . 45 Conectar el aparato a la red eléctrica 45 Familiarizándose con la unidad 46 Conectar el aparato 47 Ajustar la temperatura 48 Capacidad útil 48 Compartimento frigorífico 48 Superfrío 49 Compartimento de congelación 49 Capacidad máxima de congelación 50

Congelar y guardar alimentos

Congelar alimentos frescos Supercongelación Descongelar los alimentos Equipamiento Adhesivo «OK» Desconexión y paro del aparato Al desescarchar el aparato Limpieza de la unidad Olores Iluminación interior (LED) Consejos prácticos para ahorrar energía eléctrica Ruidos de funcionamiento del aparato Pequeñas averías de fácil solución . Autocomprobación del aparato Servicio de Asistencia Técnica

51 52 52 53 54 54 55 56 57 57

es esÍndiceesnI sutr cioesndeuso

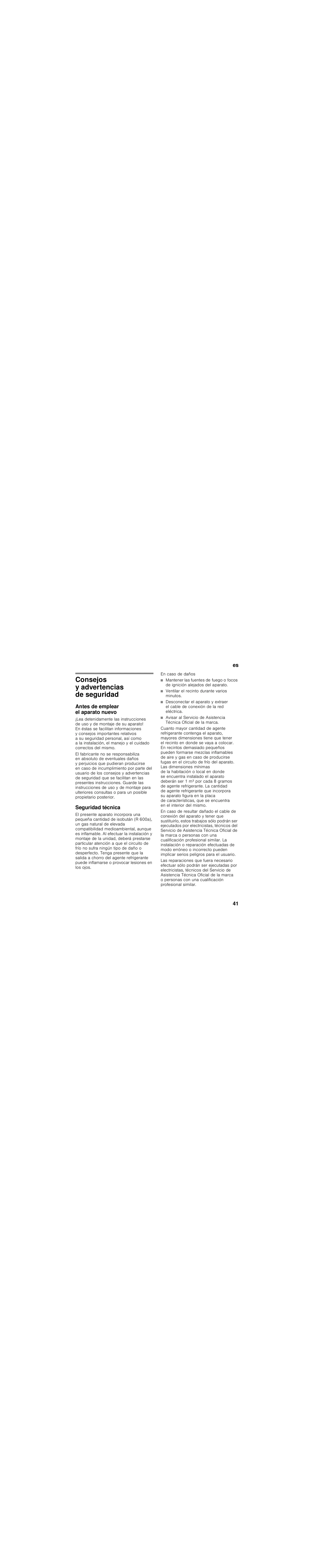

Consejos y advertencias de seguridad

Antes de emplear el aparato nuevo ¡Lea detenidamente las instrucciones de uso y de montaje de su aparato! En éstas se facilitan informaciones y consejos importantes relativos a su seguridad personal, así como a la instalación, el manejo y el cuidado correctos del mismo. El fabricante no se responsabiliza en absoluto de eventuales daños y perjuicios que pudieran producirse en caso de incumplimiento por parte del usuario de los consejos y advertencias de seguridad que se facilitan en las presentes instrucciones. Guarde las instrucciones de uso y de montaje para ulteriores consultas o para un posible propietario posterior.

El presente aparato incorpora una pequeña cantidad de isobután (R 600a), un gas natural de elevada compatibilidad medioambiental, aunque es inflamable. Al efectuar la instalación y montaje de la unidad, deberá prestarse particular atención a que el circuito de frío no sufra ningún tipo de daño o desperfecto. Tenga presente que la salida a chorro del agente refrigerante puede inflamarse o provocar lesiones en los ojos.

Mantener las fuentes de fuego o focos de ignición alejados del aparato. ■ Ventilar el recinto durante varios minutos. ■ Desconectar el aparato y extraer el cable de conexión de la red eléctrica. ■ Avisar al Servicio de Asistencia Técnica Oficial de la marca. Cuanto mayor cantidad de agente refrigerante contenga el aparato, mayores dimensiones tiene que tener el recinto en donde se vaya a colocar. En recintos demasiado pequeños pueden formarse mezclas inflamables de aire y gas en caso de producirse fugas en el circuito de frío del aparato. Las dimensiones mínimas de la habitación o local en donde se encuentra instalado el aparato deberán ser 1 m³ por cada 8 gramos de agente refrigerante. La cantidad de agente refrigerante que incorpora su aparato figura en la placa de características, que se encuentra en el interior del mismo. En caso de resultar dañado el cable de conexión del aparato y tener que sustituirlo, estos trabajos sólo podrán ser ejecutados por electricistas, técnicos del Servicio de Asistencia Técnica Oficial de la marca o personas con una cualificación profesional similar. La instalación o reparación efectuadas de modo erróneo o incorrecto pueden implicar serios peligros para el usuario. ■

Las reparaciones que fuera necesario efectuar sólo podrán ser ejecutadas por electricistas, técnicos del Servicio de

Asistencia Técnica Oficial de la marca o personas con una cualificación profesional similar.

Sólo podrán utilizarse piezas originales del fabricante. Sólo en el caso de utilizar piezas originales del fabricante, éste garantiza que cumplan las exigencias de seguridad planteadas. Una prolongación del cable de conexión sólo se puede adquirir a través del Servicio de Asistencia Técnica Oficial.

Antes de desescarchar o limpiar el aparato, extraer el enchufe de conexión de la toma de corriente de la red o desconectar el fusible. ¡No tirar del cable de conexión del aparato, sino asirlo siempre por el cuerpo del enchufe!

Tenga presente que las bebidas con un alto grado de alcohol necesitan envases con cierre hermético, debiéndose colocar siempre en posición vertical.

No permitir que las grasas y aceites entren en contacto con los elementos de plástico del interior del aparato o la junta de la puerta. El plástico y la junta de goma son materiales muy susceptibles a la porosidad. No obstruir ni cubrir nunca las rejillas de ventilación y aireación del aparato. Las personas con facultades físicas, sensoriales o mentales mermadas o que carezcan de los conocimientos necesarios, sólo podrán manipular el aparato bajo vigilancia con una instrucción minuciosa y detallada por otras personas. No guardar en el compartimento de congelación botellas ni tarros o latas que contengan líquidos, particularmente bebidas gaseosas. ¡Las botellas y latas pueden estallar! No introducir en la boca directamente los helados, polos o cubitos de hielo extraídos del congelador. ¡Peligro de quemaduras! ¡Evitar el contacto prolongado de las manos con los alimentos congelados, las capas de hielo o escarcha, o los tubos del evaporador! ¡Peligro de quemaduras a causa de las bajas temperaturas!

No usar aparatos eléctricos en el interior de la unidad (por ejemplo calefacciones, heladoras, etc.). ¡Existe peligro de explosión!

¡No utilizar ningún tipo de limpiadora de vapor para desescarchar o limpiar la unidad! El vapor caliente podría penetrar en interior del aparato, accediendo a los elementos conductores de corriente y provocar cortocircuitos. ¡Peligro de descarga eléctrica!

¡No rascar el hielo o la escarcha con ayuda de objetos metálicos puntiagudos o cortantes! dado que las rejillas congeladoras podrían resultar dañadas. Téngase presente que la salida a chorro del agente refrigerante puede inflamarse o provocar lesiones en los ojos.

No guardar productos combinados con agentes o gases propelentes (por ejemplo sprays) ni materias explosivas en el aparato. ¡Existe peligro de explosión! No utilizar el zócalo, los cajones o las puertas de la unidad como pisaderas o reposapiés.

En caso de haber niños en el hogar ■

No dejar que los niños jueguen con el embalaje del aparato o partes del mismo.

¡Existe peligro de asfixia a causa de los cartones y las láminas de plástico! ¡No permita que los niños jueguen con la unidad ni se sienten sobre los cajones o se columpien de las puertas! ¡En caso de disponer la unidad de una cerradura, guardar la llave fuera del alcance de los niños!

Observaciones de carácter general

El aparato es adecuado ■ ■

para la refrigeración y congelación de alimentos, para la preparación de cubitos de hielo.

El presente aparato ha sido diseñado para el uso doméstico en el hogar particular o en su entorno.

Consejos para la eliminación del embalaje y el desguace de los aparatos usados

* Consejos para la eliminación del embalaje de los aparatos El embalaje protege su aparato contra posibles daños durante el transporte. Todos los materiales de embalaje utilizados son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados. Contribuya activamente a la protección del medio ambiente insistiendo en unos métodos de eliminación y recuperación de los materiales de embalaje respetuosos con el medio ambiente. Su Distribuidor o Administración local le informará gustosamente sobre las vías y posibilidades más eficaces y actuales para la eliminación respetuosa con el medio ambiente de estos materiales.

El aparato está dotado de un dispositivo de desparasitaje según la directiva de la

Unión Europea 2004/108/EC. La estanqueidad del circuito de refrigeración viene verificada de fábrica. Este producto cumple las normas específicas de seguridad para aparatos eléctricos (EN 60335-2-24).

* Desguace de los aparatos usados

¡Los aparatos usados incorporan materiales valiosos que se pueden recuperar! Entregando el aparato a dicho efecto en un centro oficial de recogida o recuperación de materiales reciclables. Este aparato cumple con la Directiva europea 2002/96/CE sobre aparatos eléctricos y electrónicos identificada como (waste electrical and electronic equipment – WEEE (Residuos de aparatos eléctricos y electrónicos)). La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos.

Antes de deshacerse de su aparato usado 1. Extraer el enchufe de conexión del aparato de la toma de corriente de la red eléctrica. 2. Corte el cable de conexión del aparato y retírelo conjuntamente con el enchufe. 3. No retirar los soportes y baldas del aparato a fin de no facilitar a los niños el acceso al interior de éste. 4. No permita que los niños jueguen con los aparatos inservibles. ¡Peligro de asfixia!

Todos los aparatos frigoríficos contienen gases aislantes y refrigerantes, que exigen un tratamiento y eliminación específicos. Preste atención a que las tuberías del circuito de frío de su aparato no sufran daños ni desperfectos. Antes de haberlo entregado en el correspondiente Centro

Oficial de recogida.

Volumen de suministro

(elementos incluidos en el equipo de serie) Verifique que las piezas no presentan daños ni desperfectos debidos al transporte tras desembalarlas. En caso de constatar daños o desperfectos deberá dirigirse al distribuidor en donde adquirió su electrodoméstico o al Servicio de Asistencia Técnica Oficial de la marca. El envío consta de los siguientes elementos: ■ Aparato de libre instalación ■ ■ ■ ■ ■ ■ ■

Bolsa con material de montaje

Equipamiento (según modelo) Instrucciones de uso Instrucciones de montaje Cuaderno de mantenimiento Suplemento de la garantía Informaciones sobre el consumo de energía y los ruidos del aparato

Prestar atención a la temperatura del entorno y la ventilación del aparato

Temperatura de la habitación El aparato ha sido diseñado para una determinada clase climática. En función de la clase climática concreta, el aparato puede funcionar en los márgenes de temperatura que se indican más abajo. La clase climática a la que pertenece el aparato figura en la placa de características del mismo, Fig. 0. Clase climática

SN N ST T Temperatura del entorno admisible

+10 °C hasta 32 +16 °C hasta 32 +16 °C hasta 38 +16 °C hasta 43

El aparato funciona perfectamente en los rangos de temperatura señalados por la clase climática. En caso funcionar un aparato de la clase climática SN a una temperatura ambiente más fría, pueden excluirse daños en el mismo hasta una temperatura de +5 °C.

Fig. 3 El aire recalentado en la pared posterior del aparato El aire recalentado debe poder escapar libremente. De lo contrario, el aparato tendrá que aumentar su rendimiento, Provocando un consumo de energía eléctrica elevado e inútil. Por esta razón habrá que prestar particular atención a que las aberturas de ventilación y aireación no estén nunca obstruidas!

Conectar el aparato a la red eléctrica

Tras colocar el aparato en su emplazamiento definitivo deberá dejarse reposar éste durante aprox. una hora antes de ponerlo en funcionamiento. Durante el transporte del aparato puede ocurrir que el aceite contenido en el compresor penetre en el circuito del frío. Limpiar el interior del aparato antes de su puesta en funcionamiento inicial (véase el capítulo «Limpieza el aparato»).

Conexión a la red eléctrica

La toma de corriente tiene que estar situada en las proximidades del aparato y ser libremente accesible tras su instalación. El aparato corresponde al tipo de protección I. Conectar el aparato a una red de 220–240 V/50 Hz de corriente monofásica (corriente alterna) a través de una toma de corriente instalada correctamente y provista de conductor de protección. La toma de corriente debe estar protegida con un fusible de 10–16 amperios.

En los aparatos destinados a países fuera del continente europeo deberá verificarse si los valores de la tensión de conexión y el tipo de corriente que figuran en la placa de características del aparato coinciden con los de la red nacional. Ambos números se encuentran en la placa de características del aparato. Fig. 0

El equipamiento de los distintos modelos puede variar.

El aparato no se podrá conectar en ningún caso a conectores electrónicos para ahorro energético.

Nuestros aparatos se pueden conectar a rectificadores de corriente por onda sinusoidal o conmutados por red. Los rectificadores conmutados por red se emplean en las instalaciones fotovoltaicas conectadas directamente a la red pública de abastecimiento de corriente eléctrica. Para aplicaciones aisladas, como por ejemplo en buques o albergues de montaña que no disponen de conexión a la red eléctrica, tienen que emplearse rectificadores de onda sinusoidal.

Familiarizándose con la unidad

Despliegue, por favor, la última página con las ilustraciones. Las presentes instrucciones de uso son válidas para varios modelos de aparato.

Por ello es posible que las ilustraciones muestren detalles y características de equipamiento que no concuerdan con las de su aparato concreto.

Fig. 1 * No disponible en todos los modelos.

Iluminación interior (LED) Balda vidrio en el compartimento frigorífico Cajón para la verdura Compartimentos para guardar la mantequilla y el queso * Estante de la puerta Botellero para guardar botellas grandes Cajón de congelación (pequeño) Balda de vidrio – Compartimento de congelación Cajón de congelación (grande) Desagüe para el agua de descongelación Soportes roscados

A B Compartimento frigorífico

Compartimento de congelación

Elementos de mando Fig. 2 1

Tecla para conexión y desconexión del aparato para la conexión y desconexión del aparato completo.

Indicador de la temperatura del compartimento frigorífico Las cifras indican, en °C, la temperatura ajustada en el compartimento frigorífico. El piloto «super» Se ilumina en caso de estar activada la función superfrío y supercongelación. Mando regulador de la temperatura del compartimento frigorífico

Advertencias relativas al funcionamiento del aparato

No introducir alimentos en el aparato antes de que haya transcurrido este período de tiempo.

Sirve para ajustar la temperatura del compartimento frigorífico.

Fig. 2 Conectar el aparato a través de la tecla para conexión y desconexión 1. El piloto de aviso del indicador de temperatura 2 parpadea hasta que el aparato ha alcanzado la temperatura ajustada. El aparato comienza a refrigerar. La iluminación interior está conectada con la puerta abierta. Se aconseja ajustar una temperatura de +4 °C.

El aparato puede necesitar varias horas hasta alcanzar todas las temperaturas ajustadas.

Durante el funcionamiento del compresor se forman gotas de agua o escarcha sobre la pared posterior del compartimento frigorífico. Esto es un fenómeno perfectamente normal y es debido a razones técnicas. No es necesario raspar la escarcha ni secar las gotas de agua. El panel posterior

(evaporador) del aparato se desescarcha automáticamente. El agua de descongelación es recogida en la canaleta de desagüe, Fig. ., volviendo al compresor, donde se evapora. Los lados frontales del cuerpo del aparato son calentados ligeramente. De este modo se impide la formación de agua de condensación en la zona de la junta de la puerta. En caso de no poder abrir la puerta del compartimento de congelación inmediatamente después de cerrarla, aguardar unos instantes hasta que la depresión generada haya sido compensada.

A causa del trabajo del compresor, en algunos puntos de las rejillas congeladoras puede acumularse rápidamente escarcha. Esto no afecta en absoluto al buen funcionamiento del aparato ni tampoco implica un aumento del consumo de energía eléctrica. La eliminación de la escarcha acumulada sólo será necesaria en caso de que la capa de escarcha o hielo alcance un espesor de más de 5 mm sobre toda la superficie de las rejillas congeladoras.

Compartimento frigorífico

La temperatura se puede ajustar de +2 °C a +8 °C. Pulsar la tecla de ajuste de la temperatura 4 repetidas veces, hasta alcanzar el valor que se desea ajustar en el compartimento frigorífico. El valor mostrado en último lugar es memorizado. La temperatura ajustada se muestra en la indicación de la temperatura 2.

Compartimento de congelación

La temperatura del compartimento de congelación depende de la temperatura del compartimento frigorífico. Unas temperaturas bajas (más frío) ajustadas para el frigorífico originan también unas temperaturas bajas (más frío) en el compartimento de congelación.

Las indicaciones sobre la capacidad útil de su aparato figuran en la placa del mismo. Fig. 0

Aprovechar toda la capacidad de congelación del aparato

Para introducir la mayor cantidad de alimentos posible se pueden retirar todos los elementos y accesorios. Los alimentos se pueden colocar a continuación directamente sobre las baldas y el fondo del compartimento de congelación. Retirar elementos del aparato Desplazar el cajón de congelación hacia el cuerpo del usuario hasta el tope, levantarlo por la parte frontal y retirarlo del aparato. Fig. 5

Compartimento frigorífico

El compartimento frigorífico es el lugar ideal para guardar platos cocinados, pan y bollería, latas de conserva, leche condensada y queso curado, así como fruta y hortalizas sensibles al frío.

Prestar atención al colocar los alimentos

Colocar los alimentos empaquetados o bien cubiertos en la unidad. De este modo se evita que los alimentos se deshidraten, decoloren o pierdan su valor nutritivo y aroma. Además se evita la mezcla de olores y sabores, así como la descoloración de las piezas de plástico.

Nota Evite el contacto directo de los alimentos con el panel posterior del aparato, de lo contrario la libre circulación del aire quedará afectada. Los alimentos o envases podrían quedar adheridos al panel.

Prestar atención a las diferentes zonas de frío del frigorífico

En función de la circulación del aire en el interior del frigorífico, se crean en éste diferentes zonas de frío: ■

antes de introducir grandes cantidades de alimentos. en caso de desear enfriar rápidamente bebidas.

Activar y desactivar

Fig. 2 Pulsar la tecla de ajuste de la temperatura 4 repetidas veces hasta que se ilumine el piloto «super» 3. La función de superfrío se desactiva automáticamente pasadas aprox. 60 horas.

La zona más fría del compartimento está en el cajón deslizante. Fig. 4

Nota Guardar los alimentos más delicados (por ejemplo pescado, embutido, carne) en la zona de más frío.

La función de superfrío se selecciona

La zona menos fría se encuentra en la parte superior de la contrapuerta.

Nota Guardar, por ejemplo, en la zona menos fría el queso curado y la mantequilla. De esta manera el queso conservará su aroma y la mantequilla se podrá untar en el pan fácilmente.

Mediante esta función se enfría el compartimento frigorífico durante aprox. 2½ días hasta alcanzar la temperatura más baja posible, conmutando a continuación a la temperatura ajustada con anterioridad a la activación de la opción.

Compartimento de congelación

El compartimento de congelación es adecuado ■ ■ ■

para guardar productos ultracongelados, para preparar cubitos de hielo, para congelar alimentos frescos.

¡Cerciorarse siempre de que la puerta del compartimento de congelación está cerrada correctamente! En caso de no estar bien cerrada la puerta, los alimentos se pueden descongelar. En el compartimento de congelación se produce una fuerte acumulación de escarcha. Además se produce un elevado consumo de energía eléctrica.

Capacidad máxima de congelación

Congelar y guardar alimentos

Las indicaciones relativas a la máxima capacidad de congelación en 24 horas se facilitan en la placa del aparato.

Puntos a tener en cuenta al comprar alimentos ultracongelados

Condiciones para alcanzar la máxima capacidad de congelación

Conectar la función de supercongelación antes de introducir los productos frescos en el congelador (véase el capítulo

«Supercongelación»). Retirar los elementos del aparato Guarde los alimentos apilándolos directamente sobre las baldas y el fondo del compartimento de congelación. Colocar preferentemente grandes cantidades de alimentos frescos en el compartimento superior. Dado que aquí se congelan de un modo particularmente rápido y cuidadoso. Colocar los alimentos frescos lo más cerca posible de los paneles laterales.

Al hacer la compra, recuerde que conviene adquirir los alimentos congelados en el último momento.

Procure transportarlos directamente a casa envueltos en una bolsa isotérmica. Una vez en el hogar, deberá colocarlos inmediatamente en el compartimento de congelación.

Congelar los alimentos

Prestar atención a que la envoltura del alimento o producto congelado no presente ningún tipo de daño.

Verifique la fecha de caducidad de los alimentos. Cerciórese de que ésta no ha vencido. La indicación de la temperatura del congelador del establecimiento en donde adquiera los alimentos deberá señalar un valor mínimo de -18 °C.

Si decide congelar usted mismo los alimentos, utilice únicamente alimentos frescos y en perfectas condiciones.

Procurar que los alimentos congelados que ya hubiera en el congelador no entren en contacto con los alimentos frescos que se desean congelar. Envasar los alimentos herméticamente para que no se deshidraten o pierdan su sabor.

Guardar los alimentos congelados Cerciorarse de que el cajón de congelación esté introducido a tope en el aparato a fin de asegurar una circulación impecable del aire por el aparato. En caso de desear guardar una gran cantidad de alimentos, éstos se pueden colocar directamente sobre las baldas de vidrio y apilar en el fondo del compartimento de congelación. 1. Retirar a tal efecto todos los cajones de congelación. 2. Desplazar el cajón de congelación hacia el cuerpo del usuario hasta el tope, levantarlo por la parte frontal y retirarlo del aparato. Fig. 5

Congelar alimentos frescos

Si decide congelar usted mismo los alimentos, utilice únicamente alimentos frescos y en perfectas condiciones. Blanquear (escaldar) las verduras antes de su congelación a fin de que su sabor, aroma o color no se deteriore, ni pierdan tampoco su valor nutritivo. Las berenjenas, los calabacines y espárragos no hay que escaldarlos. Más detalles sobre este método podrán hallarse en cualquier libro o manual de cocina que trate los aspectos de la congelación de alimentos y en donde se describa el método del blanqueado. Nota Procurar que los alimentos congelados que ya hubiera en el congelador no entren en contacto con los alimentos frescos que se desean congelar.

Alimentos adecuados para la congelación:

Pan y bollería, pescado y marisco, carne, caza, aves, verduras y hortalizas, frutas, hierbas aromáticas, huevos sin cáscara, productos lácteos tales como queso, mantequilla y requesón, platos cocinados y restos de comidas como por ejemplo sopas, potajes, carnes o pescados cocinados, platos de patatas, gratinados y platos dulces. Alimentos que no deben congelarse: Verduras que se consumen normalmente crudas, como por ejemplo lechugas o rabanitos, huevos en su cáscara, uvas, manzanas enteras, peras y melocotones, huevos duros, yogur, leche agria, nata fresca acidulada, crema fresca y mayonesa.

Envasado de los alimentos

Envasar los alimentos herméticamente para que no se deshidraten o pierdan su sabor. 1. Introducir los alimentos en la envoltura prevista a dicho efecto. 2. Eliminar todo el aire que pudiera haber en el envase. 3. Cerrarlo herméticamente. 4. Marcar los envases, indicando su contenido y la fecha de congelación. Materiales indicados para el envasado de los alimentos: Láminas de plástico, bolsitas y láminas de polietileno, papel de aluminio, cajitas y envases específicos para la congelación de alimentos. Todos estos productos y materiales se pueden adquirir en la mayoría de los supermercados, grandes almacenes o en el comercio especializado.

Materiales no apropiados para el envasado de alimentos: Papel de empaquetar, papel apergaminado, celofán, bolsas de la basura y bolsitas de plástico de la compra ya usadas. Materiales apropiados para el cierre de los envases: Gomitas, clips de plástico, bramante, cinta adhesiva incongelable, etc. Las bolsitas o láminas de plástico de polietileno se pueden termosellar con una soldadora de plásticos.

Calendario de congelación

El plazo de conservación varía en función del tipo del alimento congelado. A una temperatura de -18 °C: ■ El pescado, el embutido y los platos cocinados, así como el pan y la bollería: hasta 6 meses ■ El queso, las aves y la carne: ■

La fruta y verdura: hasta 12 meses

Para que los alimentos conserven su valor nutritivo, vitaminas y buen aspecto hay que congelar el centro lo más rápidamente posible. Con objeto de evitar que se produzca un aumento indeseado de la temperatura interior del aparato al colocar alimentos frescos en el compartimento de congelación, deberá activarse la función de supercongelación varias horas antes de introducir los alimentos en el aparato.

Normalmente basta con 4-6 horas.

Al estar activada esta función, el compresor funciona continuamente, alcanzándose en el interior del compartimento de congelación unas temperaturas muy bajas (gran frío). En caso de desear aprovechar la máxima capacidad de congelación del aparato deberá conectarse la función «Supercongelación» 24 horas antes de introducir los alimentación frescos en el aparato. Pequeñas cantidades de alimentos (hasta 2 kg) se pueden congelar sin necesidad de activar la supercongelación.

Activar y desactivar

Fig. 2 Pulsar la tecla de ajuste de la temperatura 4 repetidas veces hasta que se ilumine el piloto «super» 3. La función de supercongelación se desactiva automáticamente pasadas aprox. 60 horas.

Descongelar los alimentos

Según el tipo y la naturaleza de su uso, se puede elegir entre los siguientes procedimientos: ■

Temperatura ambiente

En un horno eléctrico, con/sin calentador de aire Con horno microondas

No volver a congelar los alimentos que se hayan descongelado o empezado a descongelarse. Sólo se podrán volver a congelar tras asarlos, freírlos, hervirlos o preparar con ellos platos cocinados. En este caso no se deberá agotar al máximo el tiempo de caducidad de los productos.

La fruta (por ejemplo, piñas, plátanos, papayas y cítricos) y la verdura (berenjenas, pepinos, calabacines, pimientos, tomates y patatas) sensibles al frío deberán guardarse fuera del frigorífico a una temperatura de aprox. +8 °C a fin de conservar óptimamente su calidad y sabor.

(no disponible en todos los modelos)

En la balda portabotellas se pueden colocar con toda seguridad las botellas. El soporte es variable.

Estante de la puerta

La posición y altura de las baldas se pueden modificar: Retirar la balda a tal efecto del aparato, alzarla por la parte frontal y extraerla del aparato.

Levantarlos ligeramente y retirarlos de su emplazamiento.

Cajón para la verdura con regulador de humedad

El botellero sirve de sujeción a las botellas, impidiendo que éstas vuelquen al abrir o cerrar la puerta del aparato.

Para crear el clima de almacenamiento óptimo para la fruta y verdura se puede regular – en función de las cantidades de alimentos introducidos – la humedad del aire en el cajón de la verdura: pequeñas cantidades de fruta y verdura – elevado grado de humedad del aire grandes cantidades de fruta y verdura – bajo grado de humedad del aire

Cajón de congelación (grande)

Fig. 1/13 Para guarda grandes aves, como por ejemplo pavos, patos y gansos. Nota La placa separadora (en caso de incorporarla el aparato) no se puede retirar del mismo.

Acumuladores de frío Fig. + Los acumuladores de frío contribuyen a retardar la descongelación de los productos congelados en caso de corte o avería del suministro de corriente. El retardo más efectivo se logra colocando los acumuladores de frío en el compartimento superior, directamente sobre los alimentos. Los acumuladores de frío se pueden extraer de su emplazamiento y usarlos para mantener alimentos frescos por breve tiempo, por ejemplo en una bolsa isotérmica.

(no disponible en todos los modelos) Mediante el indicador de temperatura «OK» se miden las temperaturas inferiores a +4 °C. En caso de que el adhesivo no muestre «OK»., habrá que ajustar de modo escalonado una temperatura más baja (más frío). Nota Al poner el aparato en marcha, éste puede necesitar hasta 12 horas para alcanzar la temperatura ajustada.

Fig. , 1. Llenar ¾ partes de la cubitera de hielo con agua. 2. Desprender la cubitera adherida sólo con ayuda de un objeto sin aristas, como por ejemplo el mango de una cuchara. 3. Para retirar los cubitos de hielo de la cubitera, colocar ésta brevemente debajo del chorro de agua del grifo o doblarla.

Desconexión y paro del aparato

Desconectar el aparato Fig. 2 Accionar la tecla de conexión y desconexión 1. El piloto de aviso de la temperatura ajustada se apaga y el grupo frigorifico se desconecta.

En caso de largos períodos de inactividad de la unidad: 1. Desconectar el aparato 2. Extraer el enchufe del aparato de la toma de corriente o desactivar el fusible. 3. Limpiar el aparato. 4. Dejar la puerta abierta.

Al desescarchar el aparato

Compartimento frigorífico El desescarchado del aparato se efectúa automáticamente. El agua de descongelación se transporta, a través de las canaletas de desagüe y el orificio de drenaje, a la zona de evaporación del aparato.

Compartimento de congelación

El compartimento de congelación no se desescarcha automáticamente, dado que los alimentos congelados no deben descongelarse en ningún momento. Una capa de hielo o escarcha acumulada en el interior del compartimento de congelación dificulta la transmisión del frío a los alimentos, reduciendo el rendimiento de la unidad y elevando el consumo de energía eléctrica. Por lo tanto deberá eliminar regularmente la capa de escarcha acumulada en el compartimento de congelación.

No rascar en ningún caso el hielo o la escarcha con ayuda de objetos metálicos cortantes o puntiagudos (cuchillos, etc.), dado que el evaporador del compartimento de congelación podría resultar dañado. Los conductos del agente refrigerante del compartimento de congelación podrían resultar dañados. Téngase presente que la salida a chorro del agente refrigerante puede inflamarse o provocar lesiones en los ojos. Modo de proceder:

Si se encuentran aún alimentos en el congelador, deberá activarse la función de supercongelación unas 4 horas antes de iniciar la operación. De este modo se conseguirá que los productos congelados alcancen un nivel de temperatura muy bajo, pudiéndose conservar así más tiempo a la temperatura ambiental. 1. Desconecta el aparato antes de desescarcharlo. 2. Extraer el enchufe del aparato de la toma de corriente o desactivar el fusible. 3. Retirar a continuación los cajones de congelación con los alimentos que hubieran en ellos, colocando sobre los mismos los acumuladores de frío (en caso de incorporarlos el aparato). Colocar los cajones de congelación en un lugar lo más frío posible. 4. Abrir el desagüe para el agua de descongelación. Fig. 5. El agua de descongelación se puede recoger con el botellero para las botellas grandes. Retirar a este efecto las botellas del botellero (véase el capítulo «Limpieza del aparato»). 6. Para acelerar el proceso de descongelación se pueden colocar dos ollas con agua muy caliente (no hirviendo), sobre sendos soportes, en el interior del compartimento de congelación. 7. Una vez concluida la descongelación del aparato, vaciar el agua de descongelación recogida en el cajón; Recoger con una esponja asimismo el agua que pudiera haber en el fondo del compartimento de congelación. 8. Cerrar el desagüe del agua de descongelación.

9. Colocar el botellero para las botellas grandes en la cara interior de la puerta. 10.Tras concluir el desescarchado, introducir el cable de conexión en la toma de corriente y conectar el aparato.

5. Limpiar la junta de la puerta sólo con agua clara, secándola bien a continuación.

6. Tras concluir la limpieza del aparato: Conectarlo a la red y ponerlo en funcionamiento. 7. Colocar los alimentos congelados en el compartimento de congelación.

Limpieza de la unidad

No utilizar detergentes que contengan arena, cloro o ácidos. ¡No emplear tampoco disolventes!

No emplear esponjas abrasivas. En las superficies metálicas podría producirse corrosión.

No lavar nunca las bandejas, compartimentos o estantes del aparato en el lavavajillas.

¡Las piezas pueden deformarse!

1. Desconectar el aparato antes de proceder a su limpieza. 2. ¡Extraer para ello el enchufe del aparato de la red de corriente, o desactivar el fusible! 3. Retirar los alimentos del aparato y colocarlos en un lugar frío. Colocar los cajones de congelación en un lugar lo más frío posible. 4. Limpiar el aparato con un paño suave, agua templada y un poco de lavavajillas manual con pH neutro. Téngase presente que el agua empleada en la limpieza del aparato no debe entrar en contacto con la iluminación.

Los elementos variables del aparato se pueden extraer para su limpieza.

Retirar las bandejas de vidrio Fig. 6 Levantar las baldas de vidrio, desplazarlas hacia adelante, se inclinan hacia abajo y se extraen inclinándolas por uno de sus laterales. Paramento del desagüe para el agua de descongelación Para limpiar la canaleta de desagüe deberá separarse la balda de vidrio situada encima del cajón de la verdura, Fig. 1/7, del paramento del desagüe para el agua de descongelación. Retirar la balda, levantar el paramento y retirarlo. Fig. . Limpiar regularmente la canaleta del desagüe y el orificio de drenaje con una torunda u objeto similar, a fin de que el agua de desagüe pueda evacuarse libremente. Retirar los cajones Fig. 5 Tirar del cajón hacia el cuerpo del usuario hasta el tope, levantarlo ligeramente por su parte frontal y retirarlo del aparato.

Cajón de la verdura (no disponible en todos los modelos) El frontal del cajón de la verdura se puede retirar para lavarlo. Pulsar consecutivamente los mandos laterales y retirar al mismo tiempo el frontal del cajón para la verdura. Fig. / Retirar los estantes de la puerta Fig. 9 Levantarlos ligeramente y retirarlos de su emplazamiento.

En caso de comprobar olores desagradables: 1. Desconectar el aparato a través del interruptor de Conexión/Desconexión. Fig. 2/1 2. Retirar todos los alimentos del aparato.

Iluminación interior

(LED) Su aparato está equipado con una iluminación por diodos luminosos exenta de mantenimiento. Las reparaciones de este tipo de iluminación sólo podrán ser realizadas por personal técnico del Servicio de Asistencia Técnica Oficial de la marca o autorizado oficialmente por el fabricante.

Consejos prácticos para ahorrar energía eléctrica

3. Limpiar el espacio interior (véase el capítulo «Limpieza del aparato»).

4. Limpie los envases de los alimentos. 5. Envasar herméticamente los alimentos que desarrollen un fuerte olor, a fin de evitar la formación de olores en el aparato. 6. Volver a conectar el aparato. 7. Colocar y ordenar los alimentos. 8. Verificar al cabo de 24 horas si ha vuelto a producir olor en el aparato.

¡Emplazar el aparato en una habitación seca y fresca, dotada de una buena ventilación! Recuerde además que el aparato no debe instalarse de forma que reciba directamente los rayos del sol, ni encontrarse tampoco próximo a focos activos de calor tales como cocinas, calefacciones, etc.

No obstante, si esto último fuera inevitable, se habrá de proteger la unidad con un panel aislante adecuado. Dejar enfriar los alimentos o bebidas calientes hasta temperaturas ambientes antes de introducirlos en el aparato. Descongelar los productos congelados en el interior del compartimento frigorífico. De esta manera se puede aprovechar el frío desprendido por los mismos para la refrigeración de los restantes alimentos guardados.

Desescarchar regularmente la capa de escarcha del compartimento de congelación.

Una capa de hielo o escarcha acumulada en el interior del compartimento de congelación dificulta la transmisión del frío a los alimentos, reduciendo el rendimiento de la unidad y elevando el consumo de energía eléctrica.

Ruidos en forma de gorgoteo

Se producen al penetrar el líquido refrigerante en los tubos delgados una vez que ha entrado en funcionamiento el compresor.

Mantener abierta la puerta del aparato el menos tiempo posible.

Limpiar de vez en cuando la parte posterior del aparato con objeto de evitar que la acumulación de polvo pueda dar lugar a un aumento del consumo de corriente.

Ruidos que se pueden evitar fácilmente

Montar los elementos distanciadores respecto a la pared para alcanzar la absorción de energía indicada (véanse las instrucciones de montaje). Una distancia reducida respecto a la pared no influye negativamente en el funcionamiento del aparato. Aunque puede ocurrir que la absorción de energía varíe ligeramente. No se deberá superar la distancia de 75 mm.

Ruidos de funcionamiento del aparato

Ruidos de funcionamiento normales del aparato Ruidos en forma de murmullos sordos Los motores están trabajando (compresores, ventilador).

Ruidos en forma de clic

El motor, los interruptores o las electroválvulas se conectan/ desconectan.

El aparato está colocado en posición desnivelada

Nivelar el aparato con ayuda de un nivel de burbuja. Calzarlo en caso necesario. El aparato entra en contacto con muebles u otros objetos Retirar el aparato de los muebles u otros aparatos con los que esté en contacto. Los cajones o baldas oscilan o están agarrotados Verificar los elementos desmontables y, en caso necesario, colocarlos en un nuevo emplazamiento. Las botellas o recipientes entran en contacto mutuo Separar algo las botellas y los recipientes.

Pequeñas averías de fácil solución

Antes de avisar al Servicio de Asistencia Técnica: Compruebe si la avería o fallo que usted ha constatado se encuentra recogida en los siguientes consejos y advertencias. Tenga presente que los gastos del técnico no quedan cubiertos por las prestaciones del servicio de garantía. Avería

La temperatura difiere fuertemente del valor ajustado.

En algunos casos es posible que sea suficiente desconectar el aparato durante 5 minutos. Si la temperatura es demasiado elevada (calor), verifique al cabo de unas pocas horas si se ha producido una aproximación a la temperatura ajustada. Si la temperatura es demasiado baja (frío), verifique la temperatura nuevamente al día siguiente.

No se ilumina ninguna pantalla ni ninguno de los pilotos de aviso.

Se ha producido un corte del suministro de corriente eléctrica; el fusible se ha fundido; el enchufe del aparato no está asentado correctamente en la toma de corriente.

Introducir el enchufe del aparato en la toma de corriente. Verificar si hay que corriente; verificar los fusibles.

La temperatura del compartimiento frigorífico es demasiado baja (frío).

El selector de temperatura está ajustado a un valor demasiado alto

Colocar el selector de la temperatura en un valor inferior, véanse capítulo «Ajustar la temperatura».

Se ha acumulado agua en el fondo del aparato.

Las canaletas de desagüe del agua de descongelación o el orificio de drenaje están obstruidos.

Limpiar las canaletas de desagüe del agua de descongelación y el orificio de drenaje (véase el capitulo

«Limpieza del aparato»). Fig. .

El compartimento de congelación presenta una capa gruesa de hielo o escarcha.

La temperatura en el interior del compartimento de congelación es demasiado elevada

Desescarchar el compartimento de congelación (véase el capítulo «Desescarchado»). Prestar atención a que la puerta del compartimento de congelación esté siempre cerrada correctamente.

La puerta del aparato No abrir la puerta del aparato se ha abierto con innecesariamente. demasiada frecuencia.

Las aberturas de Eliminar la causa de la obstrucción. ventilación y aireación están obstruidas. Se ha introducido una No superar la máxima capacidad de gran cantidad de congelación de alimentos frescos alimentos frescos. del aparato.

El aparato no enfría; la El modo pantalla de exposición está de visualización de la activado. temperatura y la iluminación interior lucen.

Iniciar el ciclo de autocomprobación del aparato (véase el aparato

«Autocomprobación del aparato»). Una vez concluido el programa, el aparato conmuta al modo de funcionamiento normal.

Autocomprobación del aparato

Servicio de Asistencia

Su aparato dispone de un programa automático de autocomprobación que le muestra las causas de las posibles averías; éstas sólo pueden ser subsanadas por el Servicio de Asistencia

Técnica Oficial de la marca.

La dirección y el número de teléfono del

Servicio de Asistencia Técnica Oficial de la marca más próximo a su domicilio los podrá localizar a través de la guía telefónica de su localidad o el directorio del Servicio de Asistencia Técnica Oficial. Al solicitar la intervención del Servicio de Asistencia Técnica, no olvide indicar el Número de producto (E-Nr.) y el Número de fabricación (FD-Nr.) de su unidad. Ambos números se encuentran en la placa de características del aparato. Fig. 0 De este forma se evitará usted gastos innecesarios, dado que en estos casos, los gastos del técnico no quedan cubiertos por las prestaciones del servicio de garantía.

Iniciar el ciclo de autocomprobación del aparato

1. Desconectar el aparato y aguardar cinco minutos. 2. Conectar el aparato y accionar en los primeros 10 segundos el mando de ajuste de la temperatura, Fig. 2/4, durante 3–5 segundos, hasta que en el indicador de la temperatura del compartimento frigorífico se ilumine el piloto correspondiente a 2 °C. El programa de autocomprobación está activado cuando los indicadores de la temperatura se iluminan consecutivamente. Si al cabo de breves instantes de activarse el ciclo, el aparato señala la temperatura seleccionada, el sistema está en orden. En caso de parpadear el indicador «super» durante 10 segundos, hay una avería en el sistema. En este caso deberá avisar usted al Servicio de Asistencia Técnica Oficial de la marca.

Solicitud de reparación y asesoramiento en caso de averías

Las señas de las delegaciones internacionales figuran en la lista adjunta de centros y delegaciones del Servicio de Asistencia Técnica Oficial. E

Concluir el ciclo de autocomprobación

Una vez concluido el programa, el aparato conmuta al modo de funcionamiento normal.

Anexo sobre garantia

Elementos de comando

à temperatura ambiente no frigorífico

Suporte para garrafas

Fig. * O suporte para garrafas impede que estas tombem com o abrir e fechar da porta.
