MANUAL DE USUARIO UFAN 400 INDESIT
Manual de instrucciones
CONGELADOR
Sumario
Manual de instrucciones, 2
Asistencia, 5
Descripción del aparato, 10
Reversibilidad de la apertura de las puertas, 15
Instalación, 32
Puesta en funcionamiento y uso, 32
Mantenimiento y cuidados, 33
Precauciones y consejos, 33
Anomalías y soluciones, 34
Portugués
Inicio e utilización, 35
Antes de llamar al Servicio de Asistencia Técnica:
- Verifique si la anomalía puede ser resuelta por Ud. mismo (ver Anomalías y Soluciones).
- Si, no obstante todos los controles, el aparato no funciona y el inconveniente por Ud. detectado continúa, llame al Centro de Asistencia Técnica más cercano.
Comunique:
el tipo de anomalía - el modelo de la máquina (Mod.) el número de serie (S/N)

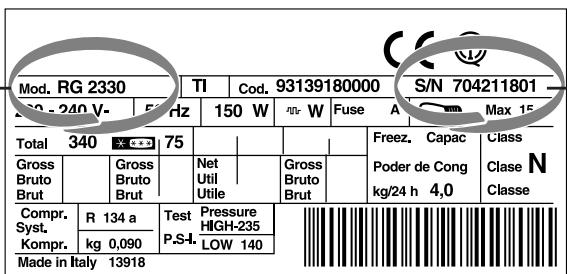

Esta información se incluye en la placa de características ubicada en el compartimento frigorífico abajo a la izquierda.
No recurra nunca a técnicos no autorizados y rechace siempre la instalación de repuestos que no sean originales.
Ampliación de garantía
Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.
Consiga una cobertura total adicional de
- Piezas y componentes
- Mano de obra de los técnicos
- Desplazamiento a su domicilio de los técnicos
Y NO PAGUE AVERÍAS NUNCA MÁS
Servicio de asistencia técnica (SAT)
Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento.
En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.
ESTAMOS A SU SERVICIO
1 - modelo GB - model F - modulo D - modell NL - model E - modelo P - modelo DK - model SF - malli s - modell NO - modell HU - modell cz - model PL - model
1 - número de serie GB - serial number F - numéro de série D - modellnummer NL - serialnummer E - número de serie P - nombre de série DK - serialnummer SF - sarjanumero s - serialnummer NO - serialnummer HU - sorozatszám cz - výrobní číslo PL - numer seryjny
P
Asistencia
Descripción del aparato

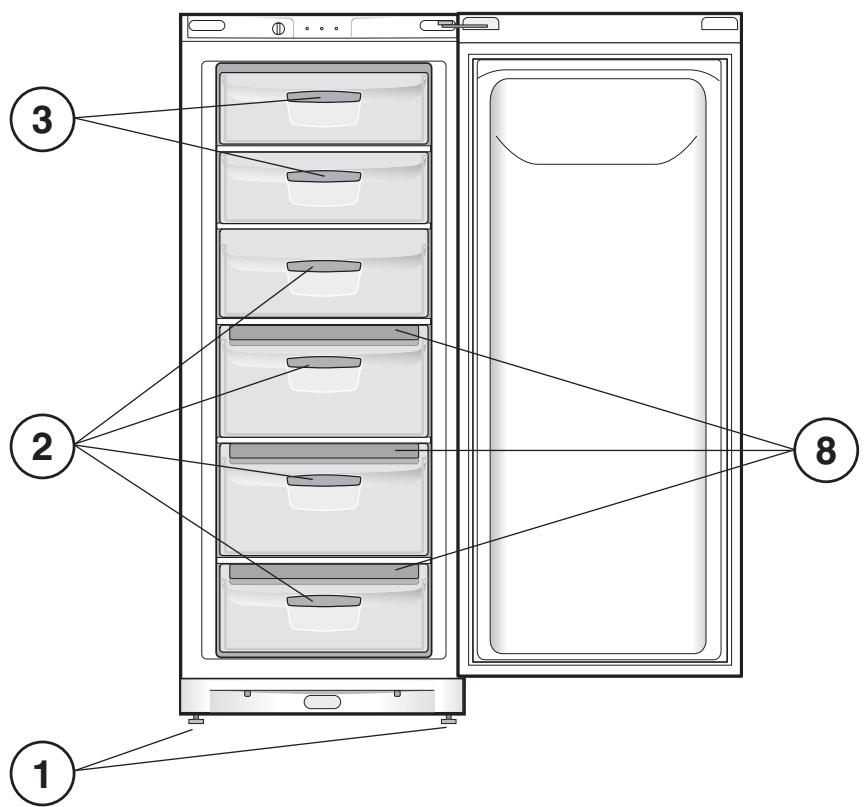

Vista en conjunto
Las instrucciones sobre el uso son válidas para distintos modelos y por lo tanto es posible que la figura presente detalles diferentes a los del aparato que Ud. ha adquirido. La descripción de las piezas más complejas se encontrará en las páginas sucesivas.

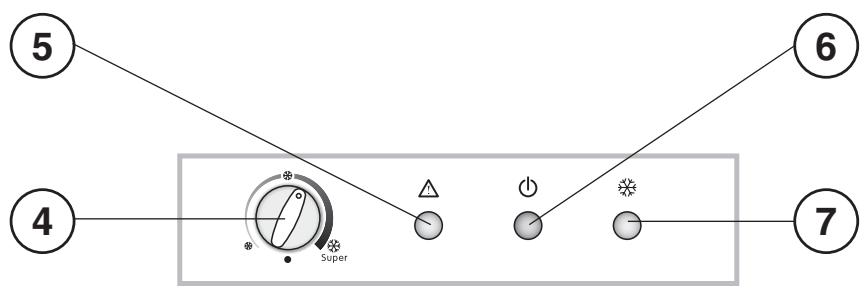

1 Patas de regulación 2 Compartimiento CONSERVACIÓN 3 Compartimiento CONGELAMIENTO y CONSERVACIÓN 4 Perilla de REGULACIÓN DE LA TEMPERATURA 5 Luz testigo ALARMA 6 Luz testigo ALIMENTACIÓN 7 Luz testigo SUPER FREEZE 8 Cubeta de hielo Ice3.
- La cantidad y/o su ubicación puede variar.
P
Reversibilidad de la apertura de las puertas
P
¡Es importante conservar este manual para poder consultarlo cuando sea necesario. En caso de venta, cesión o traslado, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las precauciones durante su uso.
¡Lea atentamente las instrucciones: contienen información importante sobre la instalación, sobre el uso y sobre la seguridad.

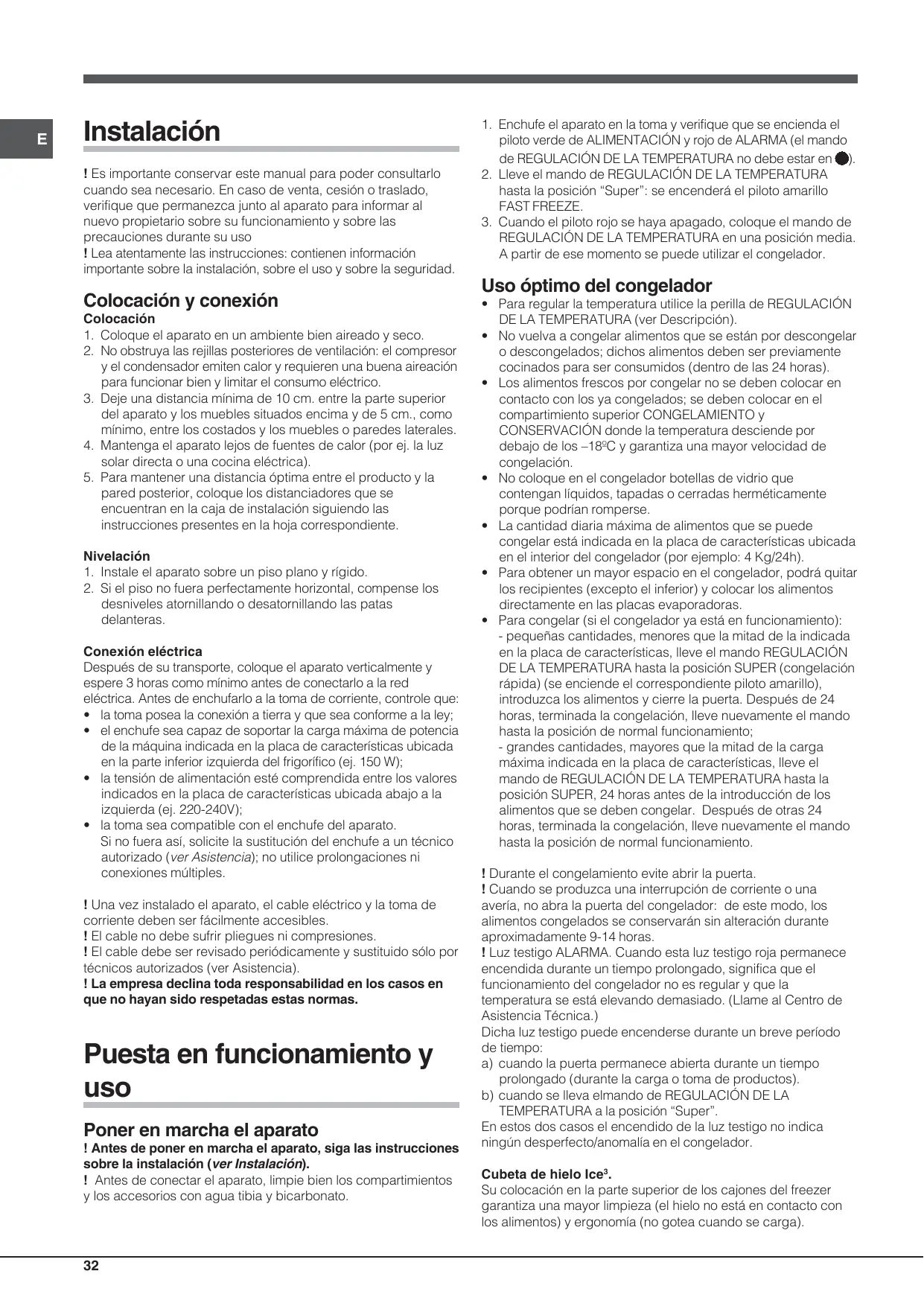

Colocación y conexión
Colocación
- Coloque el aparato en un ambiente bien aireado y seco.
- No obstruya las rejillas posteriores de ventilación: el compresor y el condensador emiten calor y requieren una buena aireación para funcionar bien y limitar el consumo eléctrico.
- Deje una distancia mínima de 10 cm entre la parte superior del aparato y los muebles situados encima, y de 5 cm como mínimo entre los costados y los muebles o paredes laterales.
- Mantenga el aparato lejos de fuentes de calor (por ejemplo, la luz solar directa o una cocina eléctrica).
- Para mantener una distancia óptima entre el producto y la pared posterior, coloque los distanciadores que se encontrarán en la caja de instalación siguiendo las instrucciones presentes en la hoja correspondiente.
Nivelación
- Instale el aparato sobre un piso plano y rígido.
- Si el piso no fuera perfectamente horizontal, compense los desniveles atornillando o desatornillando las patas delanteras.
Conexión eléctrica
Después de su transporte, coloque el aparato verticalmente y espere 3 horas como mínimo antes de conectarlo a la red eléctrica. Antes de enchufarlo a la toma de corriente, controle que:
- la toma posea la conexión a tierra y que sea conforme a la ley;
- el enchufe sea capaz de soportar la energía máxima de potencia indicada en la placa de características ubicada en la parte inferior izquierda del frigorífico (ej. 150 W);
- la tensión de alimentación esté comprendida entre los valores indicados en la placa de características ubicada abajo a la izquierda (ej. 220-240V);
- la toma sea compatible con el enchufe del aparato. Si no fuera así, solicite la sustitución del enchufe a un técnico autorizado (ver Asistencia); no utilice prolongaciones ni conexiones múltiples.
! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.
! El cable no debe sufrir pliegues ni compresiones.
! El cable debe ser revisado periódicamente y sustituido solo por técnicos autorizados (ver Asistencia).
! La Empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.
Puesta en funcionamiento y uso
Poner en marcha el aparato
! Antes de poner en marcha el aparato, siga las instrucciones sobre la instalación (ver Instalación).
! Antes de conectar el aparato, limpie bien los compartimientos y los accesorios con agua tibia y bicarbonato.
- Enchufe el aparato en la toma y verifique que se encienden el piloto verde de ALIMENTACIÓN y el rojo de ALARMA (el mando de REGULACIÓN DE LA TEMPERATURA no debe estar en ●).
- Lleve el mando de REGULACIÓN DE LA TEMPERATURA hasta la posición "Super": se encenderá el piloto amarillo FAST FREEZE.
- Cuando el piloto rojo se haya apagado, coloque el mando de REGULACIÓN DE LA TEMPERATURA en una posición media. A partir de este momento se puede usar el congelador.
Uso óptimo del congelador
- Para regular la temperatura, use la perilla de REGULACIÓN DE LA TEMPERATURA (ver Descripción).
- Evite congelar alimentos que se están por descongelar o descongelados; dichos alimentos deben ser previamente cocinados para ser consumidos (dentro de las 24 horas).
- Los alimentos frescos por congelar no se deben colocar en contacto con los ya congelados; se deben colocar en el compartimiento superior CONGELAMIENTO y CONSERVACIÓN, sobre la temperatura descienda por debajo de los -18°C y garantiza una mayor velocidad de congelación.
- No coloque en el congelador botellas de vidrio que contengan líquidos, tapadas o cerradas herméticamente, porque PODRÍAN romperse.
- La carga máxima de alimentos que se puede congelar está indicada en la placa de características ubicada en el interior del congelador (por ejemplo: 4Kg/24h).
- Para obtener un mayor espacio en el congelador, puede quitar los recipientes (excepto el inferior) y colocar los alimentos directamente en las placas evaporadoras.
- Para congelar (si el congelador ya está en funcionamiento): - pequeñas cantidades, menores que la mitad de la indicada en la placa de características, lleve el mando REGULACIÓN DE LA TEMPERATURA hasta la posición SUPER (congelación rápida) (se enciende el correspondiente piloto amarillo), introduzca los alimentos y cierre la puerta. Después de 24 horas, terminada la congelación, lleve nuevamente el mando hasta la posición de normal funcionamiento;
- grandes cantidades, mayores que la mitad de la energía máxima indicada en la placa de características, lleve el mando de REGULACIÓN DE LA TEMPERATURA hasta la posición SUPER, 24 horas antes de la introducción de los alimentos que se deben congelar. Después de las 24 horas, terminada la congelación, lleve nuevamente el mando hasta la posición de normal configuración.
¡Durante el congelamiento evite abrir la puerta.
¡Cuando se produzca una interrupción de corriente o una avería, no abra la puerta del congelador: de este modo, los alimentos congelados se conservarán sin alteración durante aproximadamente 9-14 horas.
¡Luz testigo ALARMA. Cuando esta luz testigo roja permanece encendida durante un tiempo prolongado, significa que el funcionamiento del congelador no es regular y que la temperatura se está elevando demasiado. (Llame al Centro de Asistencia Técnica.)
Dicha luz testigo puede encenderse durante un breve periodo de tiempo:
a) cuando la puerta permanece abierta durante un tiempo prolongado (durante la carga o toma de productos). b) cuando se gira el mando de REGULACIÓN DE LA TEMPERATURA a la posición "Super".
En estos dos casos el encendido de la luz testigo no indica ningún desperfecto/anomalía en el congelador.
Cubeta de hielo Ice 3.
Su colocación en la parte superior de los cajones del congelador garantiza una mayor limpieza (el hielo no está en contacto con los alimentos) y ergonomía (no gotea cuando se carga).
- Extraiga la cubeta empujándola hacia arriba. Controle que la cubeta esté completamente vacía y llénela de agua utilizando el orificio correspondiente.
- Tenga cuidado de no superar el nivel indicado (MAX WATER LEVEL). Demasiada agua obstaculiza la salida de los cubitos de hielo (si esto sucede, espere hasta que el hielo se derrita y vacíe la cubeta).
- Gire la cubeta 90°: el agua llena las formas por el principio de vasos comunicantes (ver la figura).
- Cierre el orificio con la tapa que se suministra con el aparato y vuelva a colocar la cubeta introduciendo la parte superior en su lugar y dejándola caer.
- Después de que se haya formado el hielo (tiempo mínimo: 8 horas aproximadamente), golpee la cubeta sobre una superficie dura y moje su parte externa para despegar los cubitos; luego hágalos salir por el orificio.
Mantenimiento y cuidados
Durante los trabajos de limpieza y mantenimiento, es necesario aislar el aparato de la red de alimentación eléctrica:
- coloque la perilla de REGULACIÓN DE LA TEMPERATURA en ●
- desenchufe el aparato.
Limpiar el aparato
- Las partes externas, las partes internas y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y bicarbonato sódico o jabón neutro. No utilice disolventes, productos abrasivos, lejía o amoniaco.
- Los accesorios extraíbles se pueden colocar en remojo en agua caliente y jabón o detergente para platos. Enjuáguelos y séquelos con cuidado.
- La parte posterior del aparato tiende a cubrirse de polvo que se puede eliminar, después de haber apagado y desenchufado el aparato, utilizando con delicadeza la boca de la aspiradora y trabajando con una potencia media.
- El aparato está fabricado con materiales higiénicos que no transmiten olores. Para mantener esta característica es importante que los alimentos estén siempre protegidos y bien cerrados. Esto evitará también la formación de manchas.
- Si se debe apagar el aparato por un largo periodo, limpie su interior y deje las puertas abiertas.
Descongelar el aparato
Respete las instrucciones que se dan a continuación. No acelere el proceso de descongelación con dispositivos o herramientas eléctricas o mecánicas que no sean la rasqueta suministrada con el aparato, porque se podría dañar el circuito refrigerante.
Elimine periódicamente la escarcha utilizando la raedera que se suministra con el aparato. Si la capa de escarcha es superior a los 5 mm es necesario realizar una descongelación manual:
- El día anterior lleve el mando de REGULACIÓN DE LA TEMPERATURA hasta la posición "Super" (se encenderá la luz testigo amarilla SUPER FREEZE) para enfriar ulteriormente los alimentos.
- Después de 24 horas lleve nuevamente el mando de REGULACIÓN DE LA TEMPERATURA hasta la posición
- Envuelva los alimentos congelados en papel de periódico y colóquelos en otro congelador o en un lugar fresco.
- Deje la puerta abierta hasta que la escarcha se haya derretido completamente; facilite la operación colocando en el compartimento congelador recipientes con agua tibia.

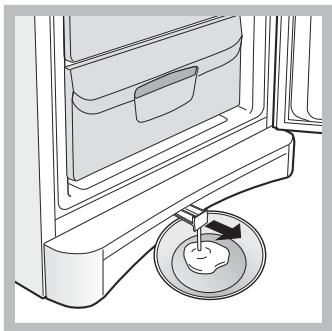

- Algunos aparatos poseen el SISTEMA DRAIN para enviar el agua hacia el exterior: deje que el agua fluya recogiéndola en un recipiente (ver la figura).
Precauciones y consejos
El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.
CE
Este equipo es conforme con las siguientes Directivas Comunitarias:
- 73/23/CEE del 19/02/73 (Baja Tensión) y sus sucesivas modificaciones; -89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sus sucesivas modificaciones;
- 2002/96/CE.
Seguridad general
- El aparato ha sido pensado para un uso de tipo no profesional en el interior de una vivienda.
- El aparato debe ser utilizado para conservar y congelar alimentos solo por personas adultas que sigan las indicaciones contenidas en este manual.
- El aparato no se debe instalar al aire libre ni siquiera si el lugar está protegido, debido a que es muy peligroso dejarlo expuesto a la lluvia y tormentas.
- No toque el aparato estando descalzo o con las manos o pies mojados o húmedos.
- No toque las piezas refrigerantes internas: podría quemarse o herirse.
- No desenchufe el aparato tirando del cable sino sujetando el enchufe.
- Es necesario desenchufar el aparato antes de realizar operaciones de limpieza y de mantenimiento. No es suficiente girar el mando para la regulación de la
temperatura hasta la posición ● (aparato apagado) para eliminar todo contacto eléctrico.
- En caso de avería, nunca acceda a los mecanismos internos para intentar una reparación.
- En el interior de los compartimentos donde se conservan alimentos congelados, no utilice utensilios cortantes o punzantes ni aparatos eléctricos, que no sean los recomendados por el fabricante.
- No introduzca en su boca cubitos apenas extraídos del congelador.
- Este aparato no puede ser utilizado por personas (incluidos los niños) con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia, salvo que estén supervisadas o instruidas sobre el uso del aparato por una persona responsable de su seguridad. Los niños deben ser controlados para garantizar que no jueguen con el aparato.
- Los embalajes no son juguetes para los niños.
Eliminación
- Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.
- En base a la Norma europea 2002/96/CE de Residuos de Aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico viejo.
Ahorrar y respetar el medio ambiente
- Instale el aparato en un ambiente fresco y bien aireado, protéjalo de la exposición directa a los rayos solares y no lo coloque cerca de fuentes de calor.
- Para introducir o extraer los alimentos, abra las puertas del aparato el menor tiempo posible. Cada apertura de las puertas produce un notable gasto de energía.
- No llene con demasiados alimentos el aparato: para una buena conservación, el frío debe poder circular libremente. Si se impide la circulación, el compresor trabaja continuamente.
- No introduzca alimentos calientes: elevarían la temperatura interior obligando al compresor a un mayor trabajo con un gran gasto de energía eléctrica.
- Descongele el aparato si se formara hielo (ver Mantenimiento); una espesa capa de hielo vuelve más difícil la cesión de frío a los alimentos y hace que aumente el consumo de energía.
- Mantenga eficientes y limpias las juntas para que se adhieran bien a las puertas y no dejen salir el frío (ver Mantenimiento).
Anomalías y soluciones
Puede suceder que el aparato no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver Asistencia), controle que no se trate de un problema fácilmente solucionable con la ayuda de la siguiente lista.
La luz testigo verde de ALIMENTACION no se enciende.
- El enchufe no está introducido en el tomacorriente o no lo está suficientemente como para hacer contacto o bien en la casa no hay corriente.
- La puerta no está bien cerrada o se abre continuamente.
- La puerta se abre muy a menudo;
- El mando de REGULACION DE LA TEMPERATURA no está en la posición correcta.
El motor funciona continuamente.
- El mando de REGULACION DE LA TEMPERATURA está en la posición "Super" (congelación rápida): el piloto amarillo SUPER FREEZE está encendido (ver Descripción).
- La puerta no está bien cerrada o se abre continuamente.
- La temperatura del ambiente exterior es muy alta.
- El espesor de la escarcha supera los 2-3 mm (ver Mantenimiento).
El aparato hace mucho ruido.
- El aparato no fue instalado en un lugar bien plano (ver Instalación).
- El aparato ha sido instalado entre muebles u objetos que vibran y producen ruidos.
- El gas refrigerante interior produce un ligero ruido aun cuando el compresor está detenido: no es un defecto, es normal.
